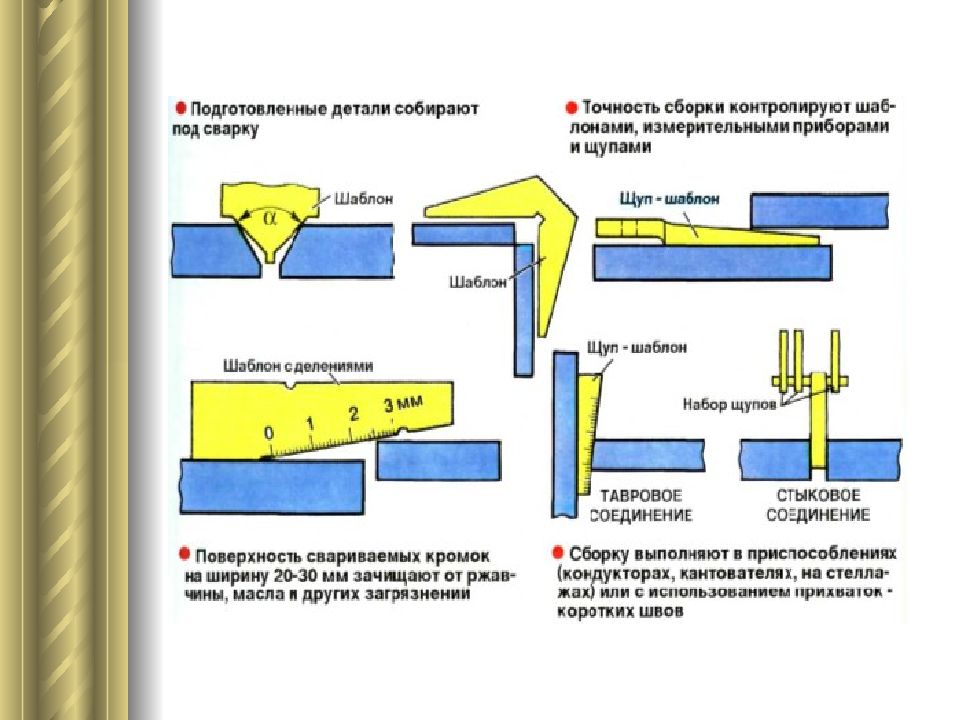

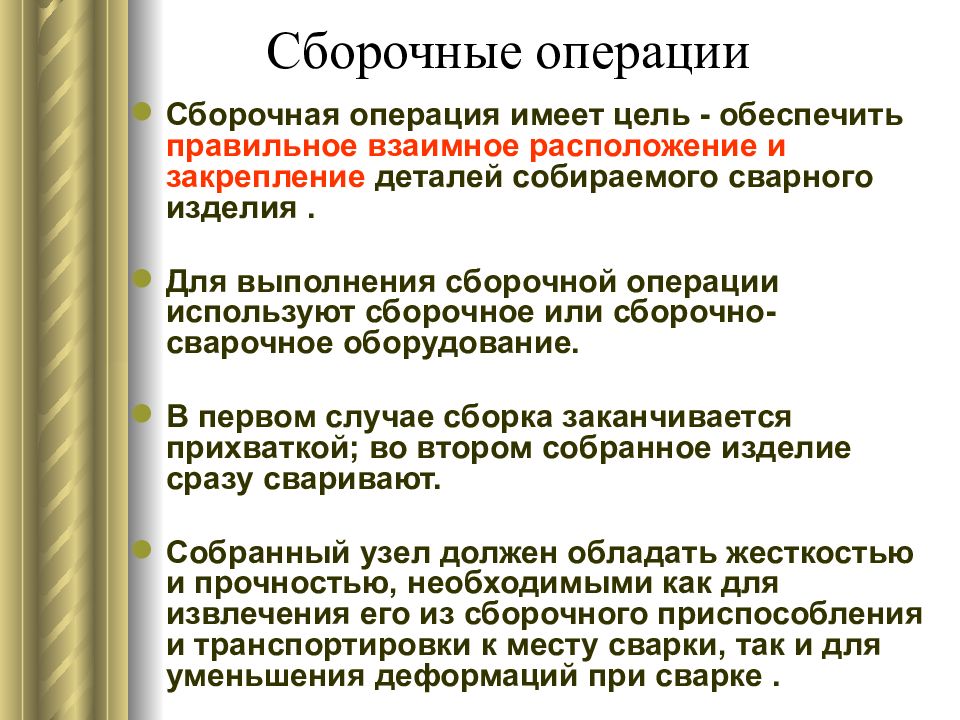

Сборочная операция имеет цель - обеспечить правильное взаимное расположение и закрепление деталей собираемого сварного изделия. Для выполнения сборочной операции используют сборочное или сборочно-сварочное оборудование. В первом случае сборка заканчивается прихваткой; во втором собранное изделие сразу сваривают. Собранный узел должен обладать жесткостью и прочностью, необходимыми как для извлечения его из сборочного приспособления и транспортировки к месту сварки, так и для уменьшения деформаций при сварке.
— это процесс закрепления деталей при сборке под сварку при помощи коротких сварных швов, называемых прихваточными или «прихватками».

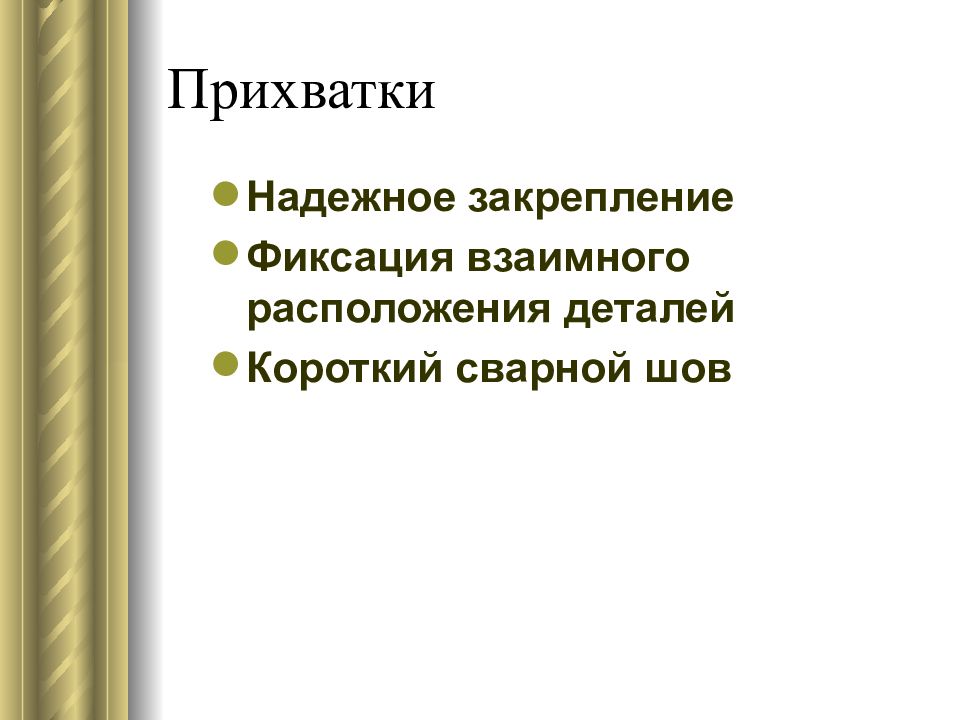

Надежное закрепление Фиксация взаимного расположения деталей Короткий сварной шов

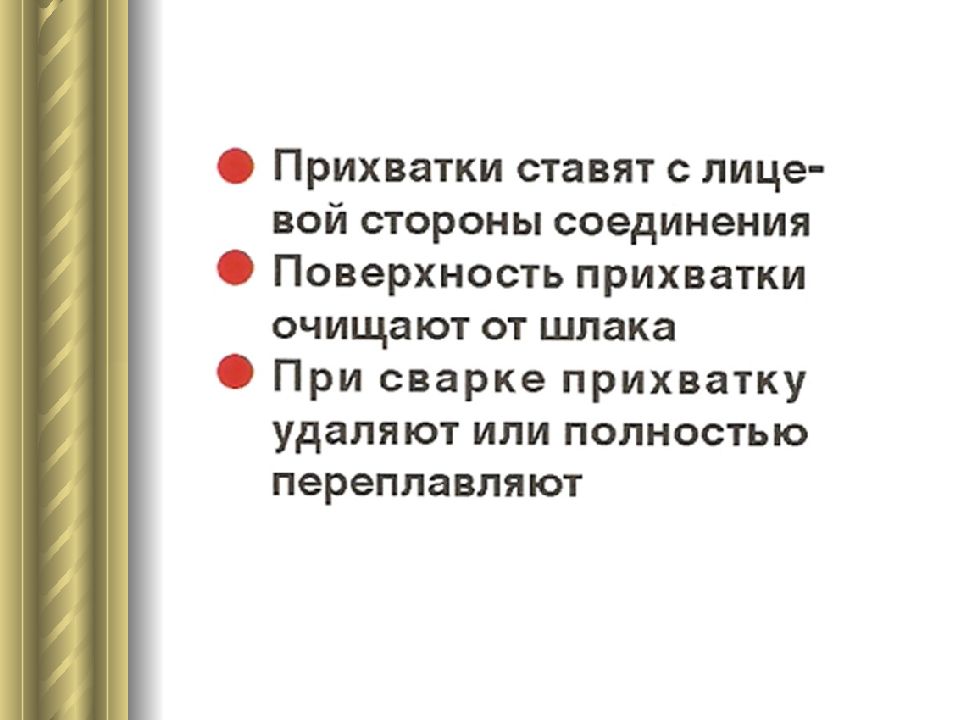

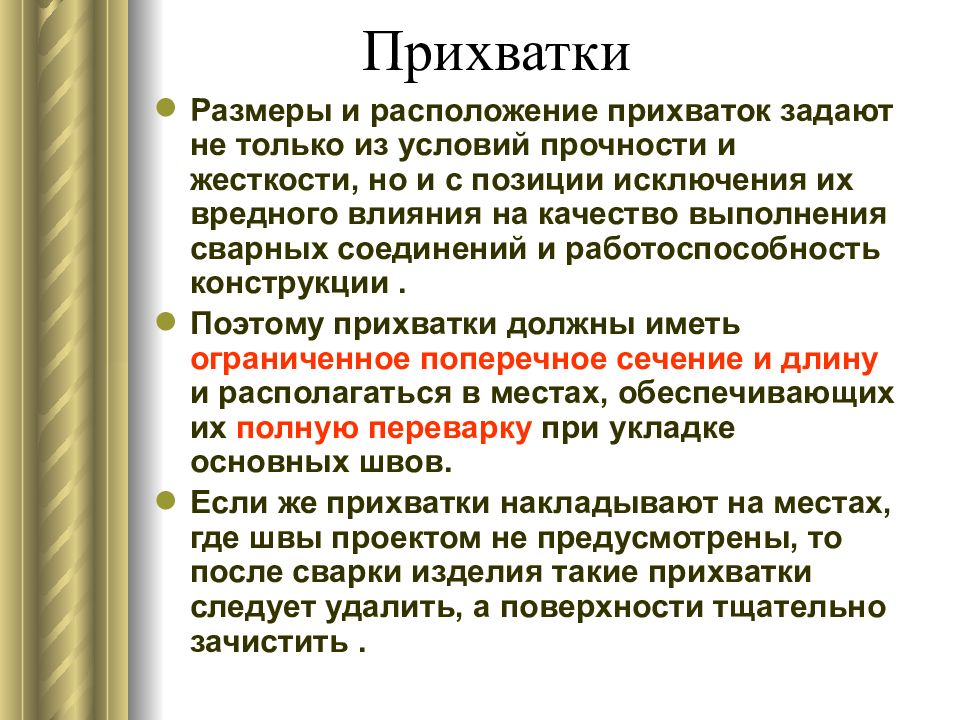

Размеры и расположение прихваток задают не только из условий прочности и жесткости, но и с позиции исключения их вредного влияния на качество выполнения сварных соединений и работоспособность конструкции. Поэтому прихватки должны иметь ограниченное поперечное сечение и длину и располагаться в местах, обеспечивающих их полную переварку при укладке основных швов. Если же прихватки накладывают на местах, где швы проектом не предусмотрены, то после сварки изделия такие прихватки следует удалить, а поверхности тщательно зачистить.

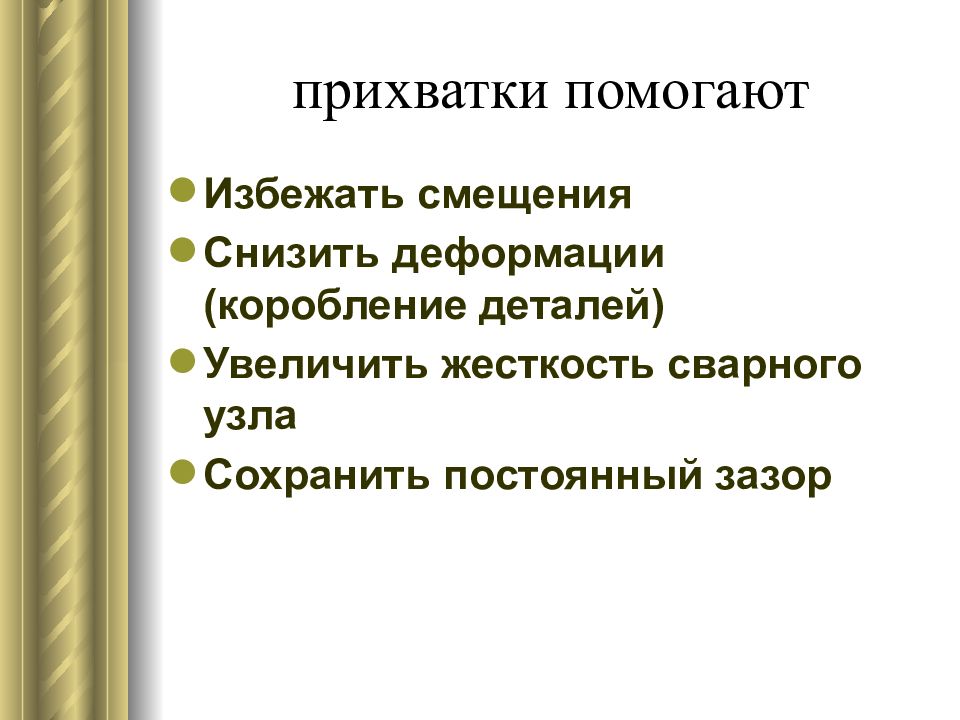

Избежать смещения Снизить деформации (коробление деталей) Увеличить жесткость сварного узла Сохранить постоянный зазор

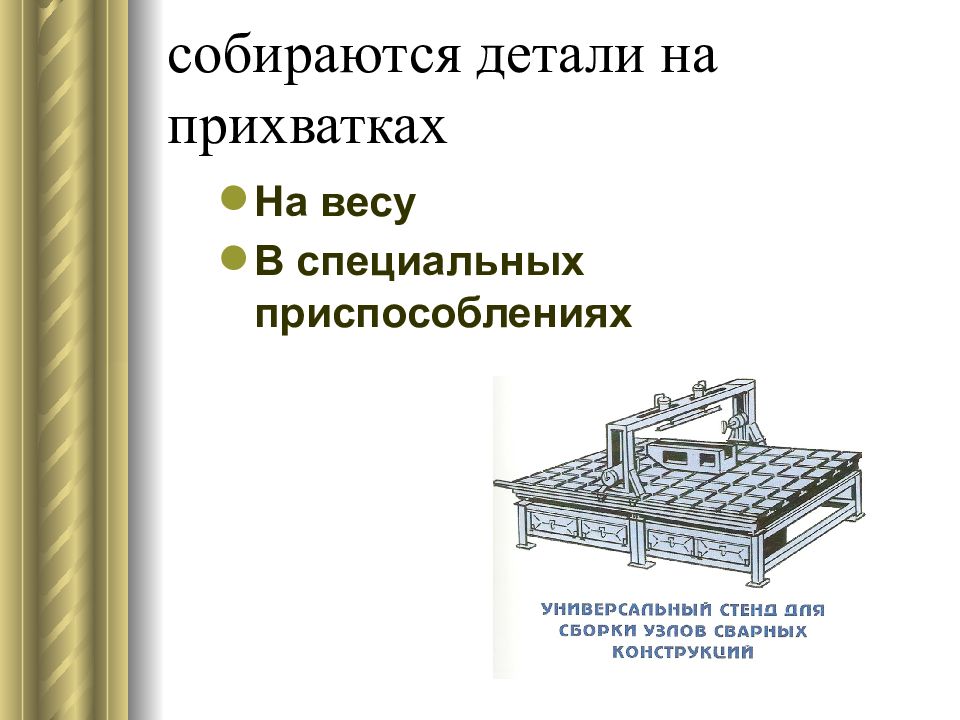

На весу В специальных приспособлениях
Число прихваток должно быть минимальным, но достаточным для надежного закрепления.

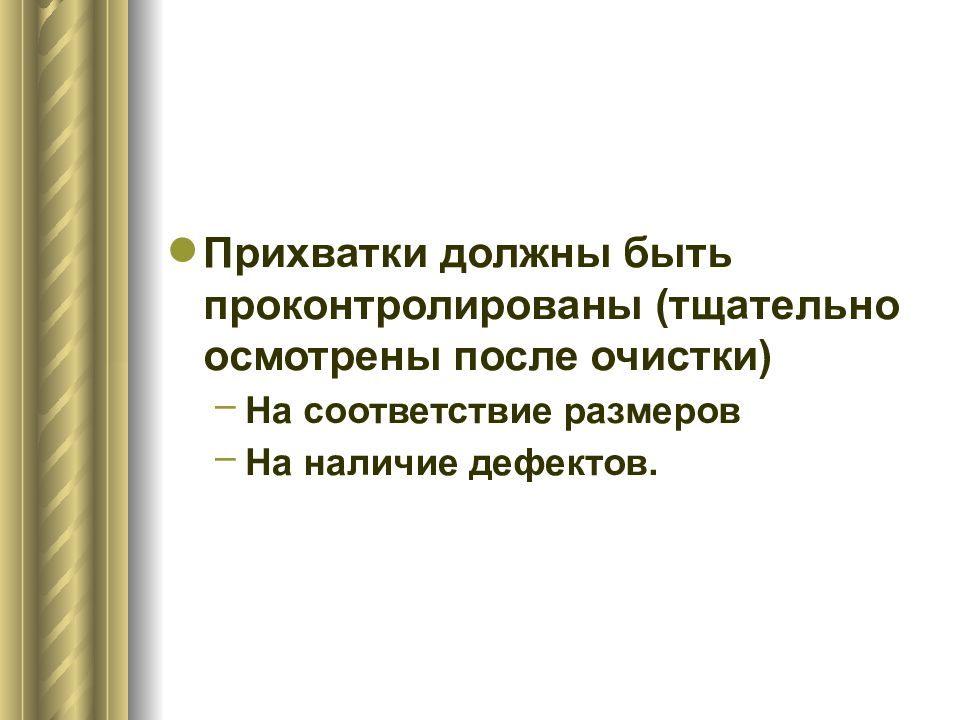

Прихватки должны быть проконтролированы (тщательно осмотрены после очистки) На соответствие размеров На наличие дефектов.

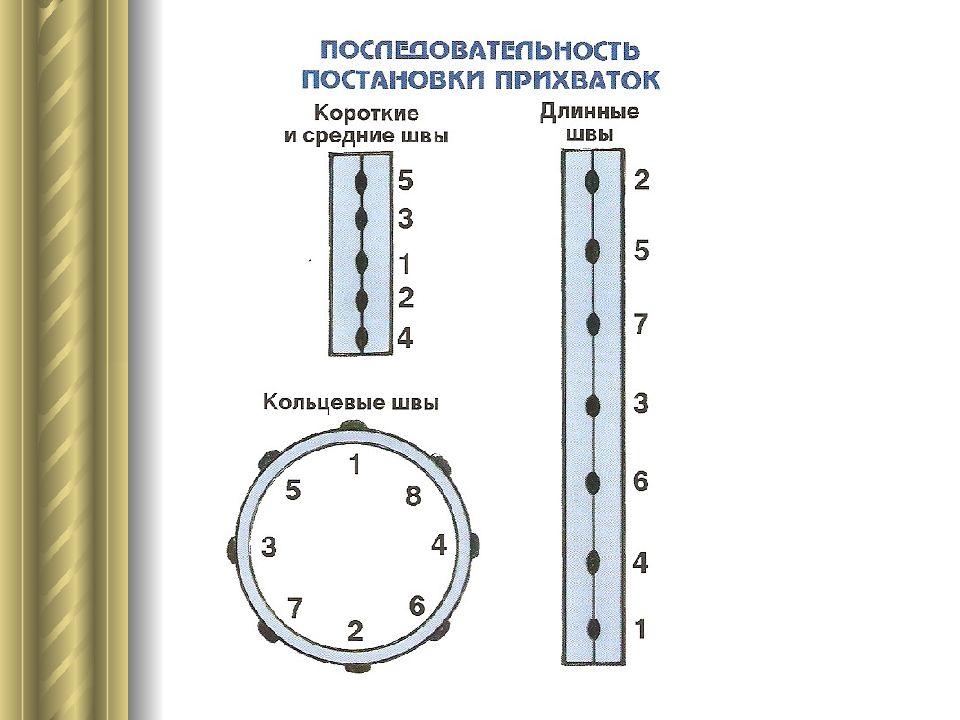

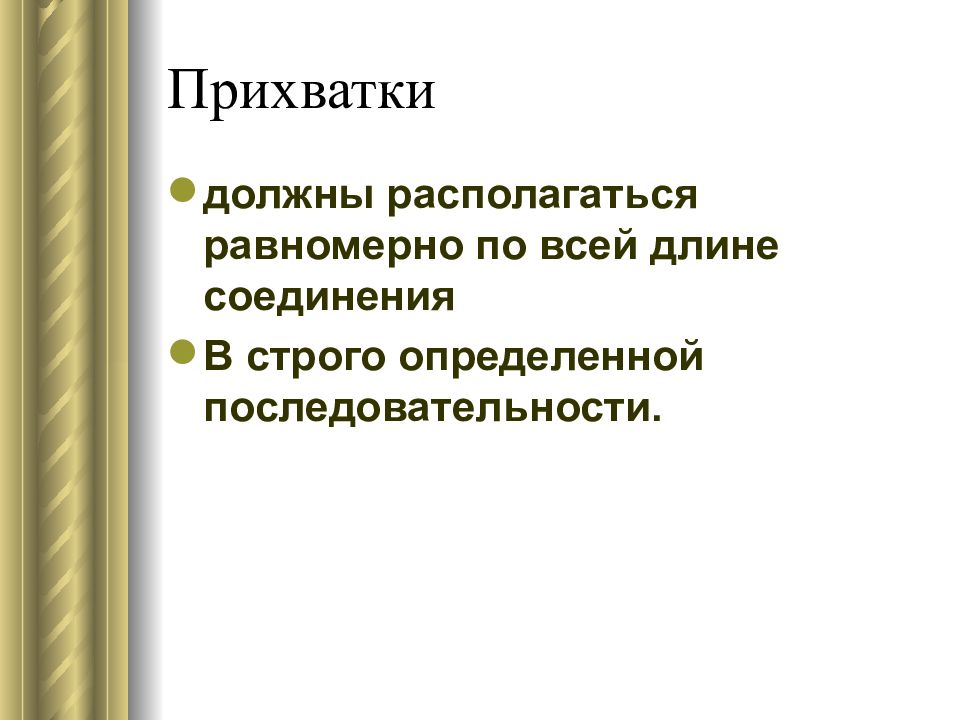

должны располагаться равномерно по всей длине соединения В строго определенной последовательности.

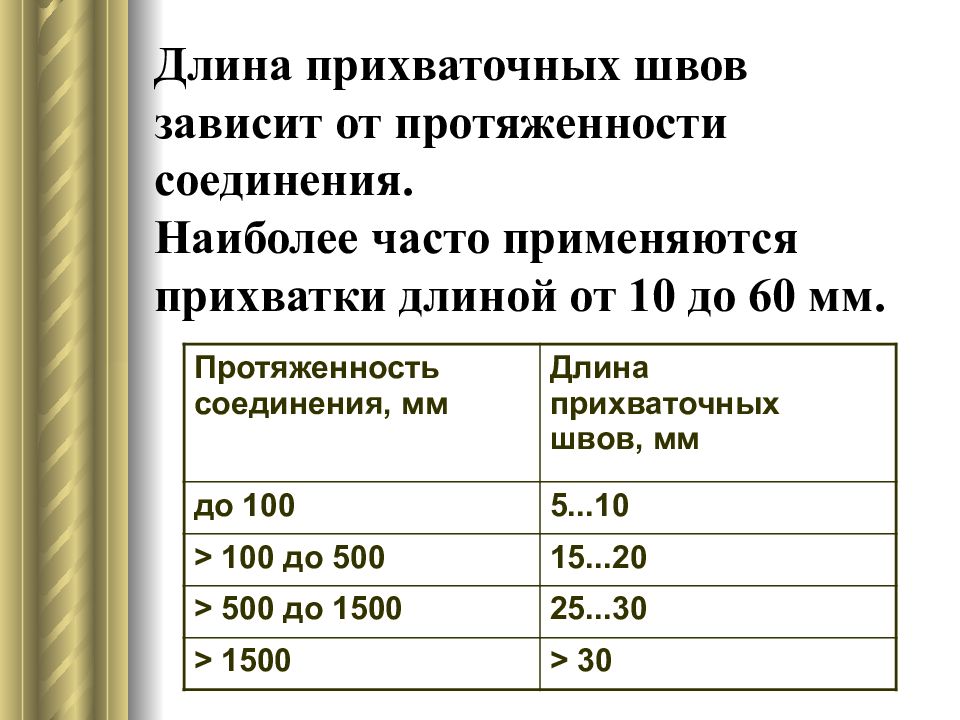

Протяженность соединения, мм Длина прихваточных швов, мм до 100 5...10 > 100 до 500 15...20 > 500 до 1500 25...30 > 1500 > 30

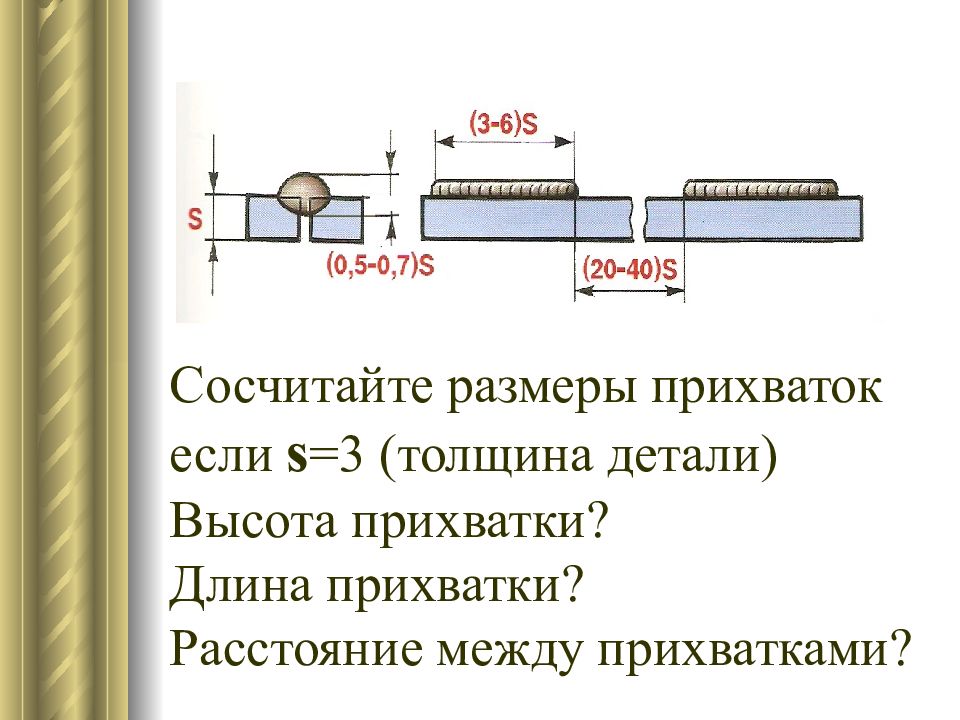

Сосчитайте размеры прихваток если s =3 ( толщина детали) Высота прихватки? Длина прихватки? Расстояние между прихватками?

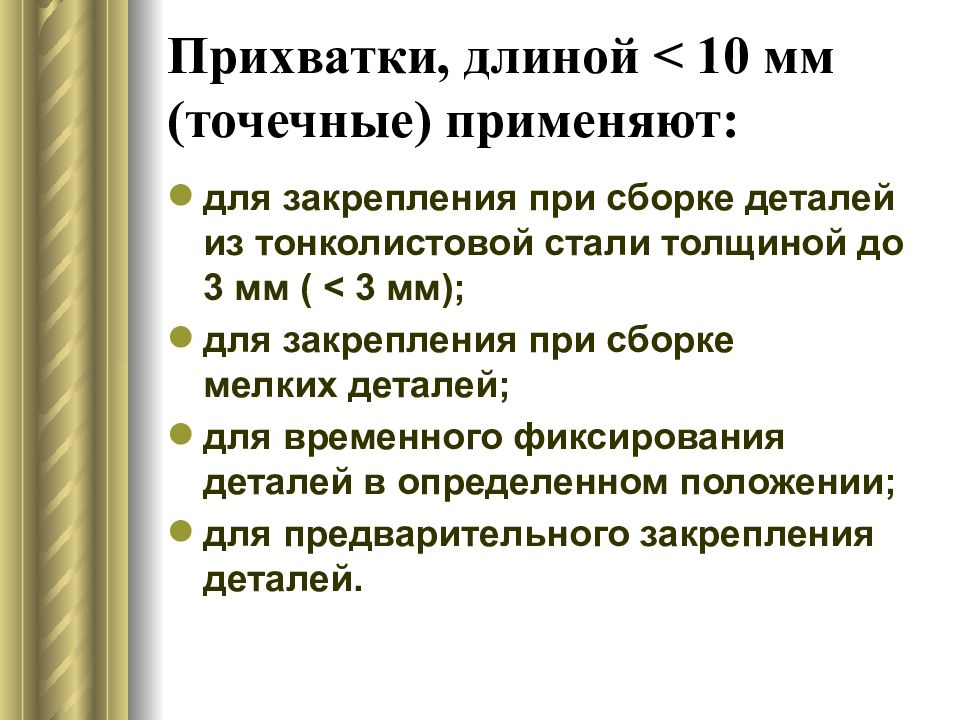

для закрепления при сборке деталей из тонколистовой стали толщиной до 3 мм ( < 3 мм); для закрепления при сборке мелких деталей; для временного фиксирования деталей в определенном положении; для предварительного закрепления деталей.

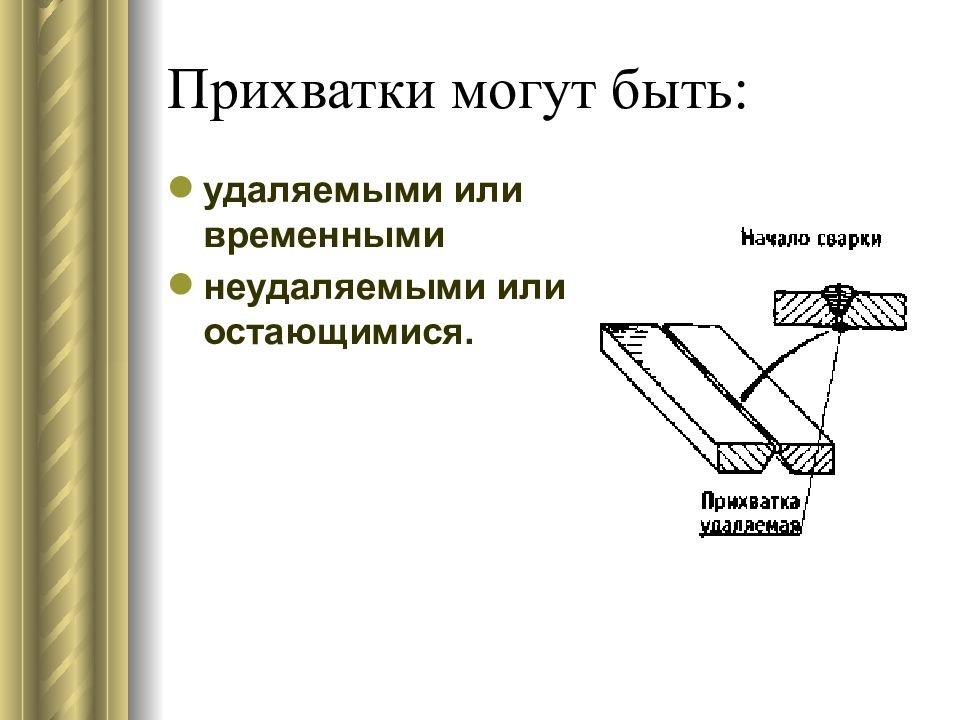

удаляемыми или временными неудаляемыми или остающимися.

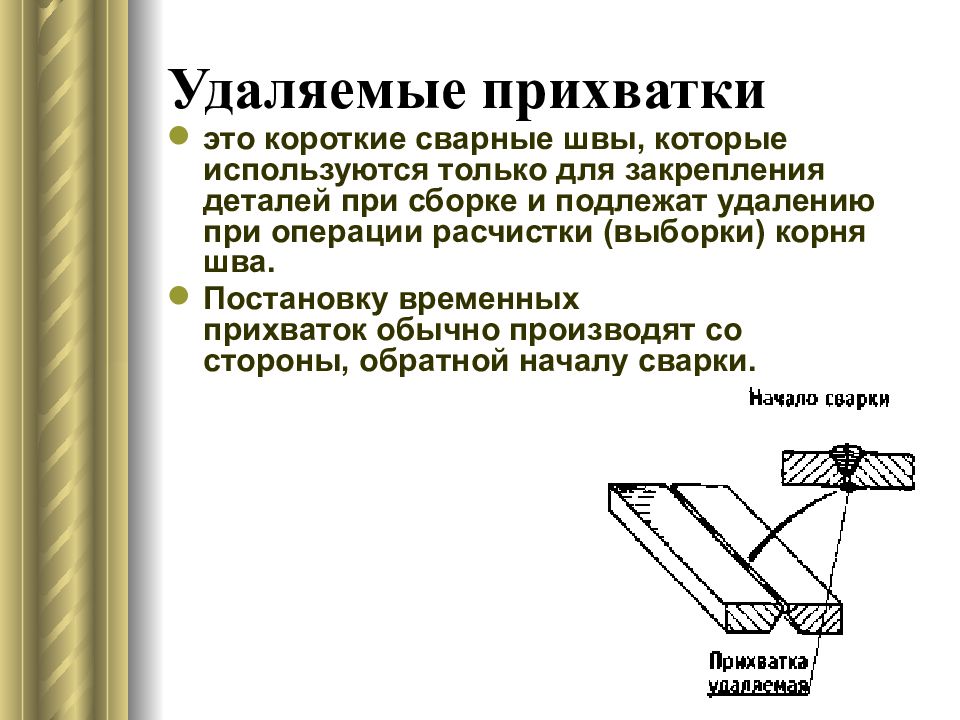

это короткие сварные швы, которые используются только для закрепления деталей при сборке и подлежат удалению при операции расчистки (выборки) корня шва. Постановку временных прихваток обычно производят со стороны, обратной началу сварки.

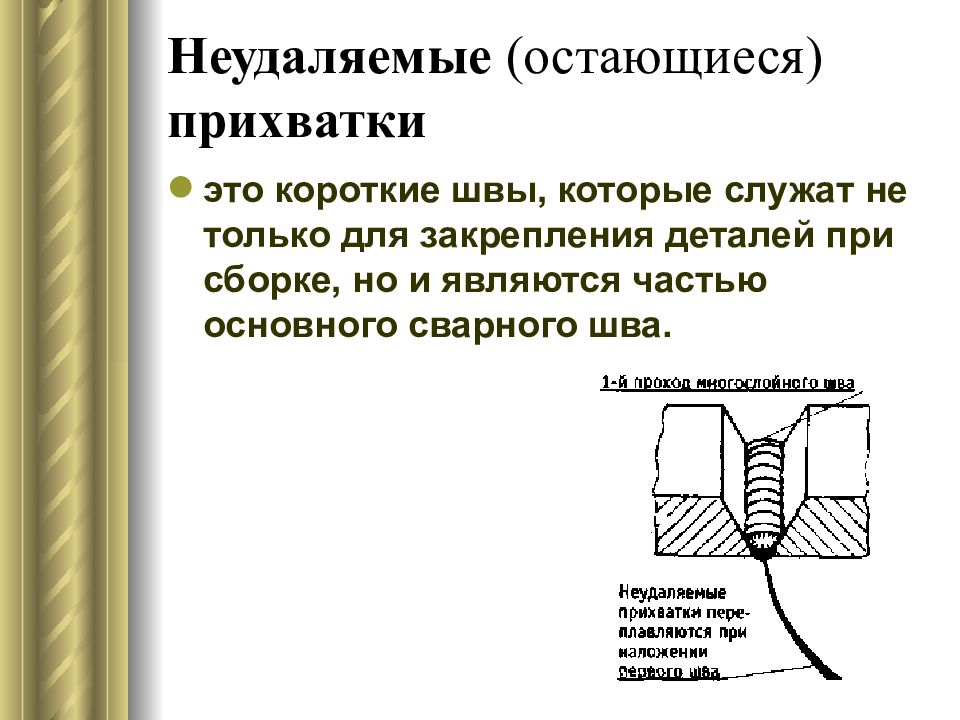

это короткие швы, которые служат не только для закрепления деталей при сборке, но и являются частью основного сварного шва.

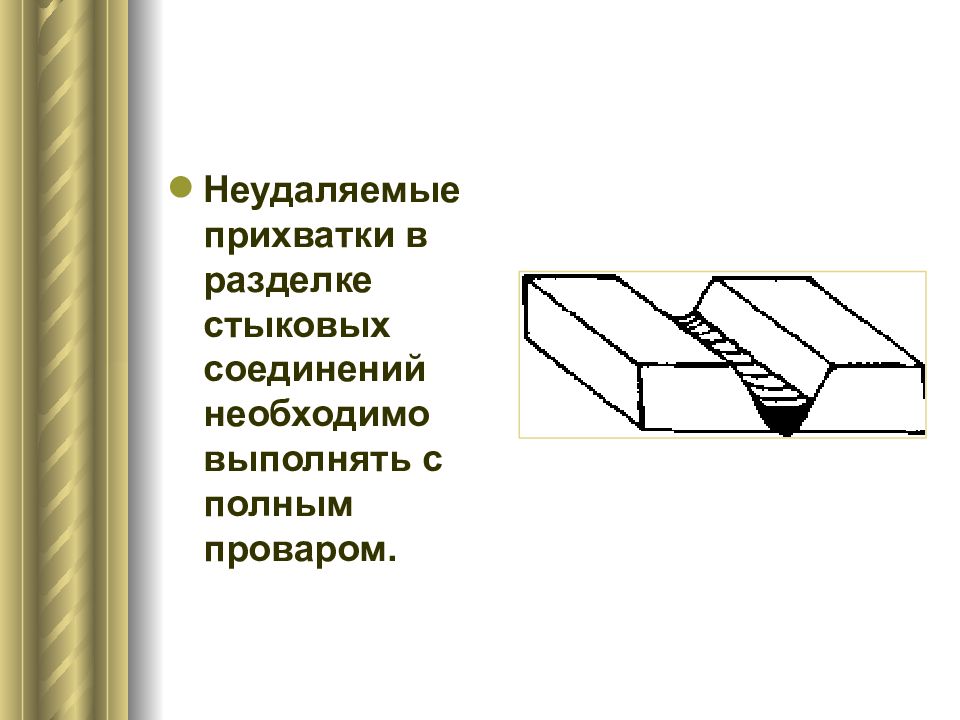

Неудаляемые прихватки в разделке стыковых соединений необходимо выполнять с полным проваром.

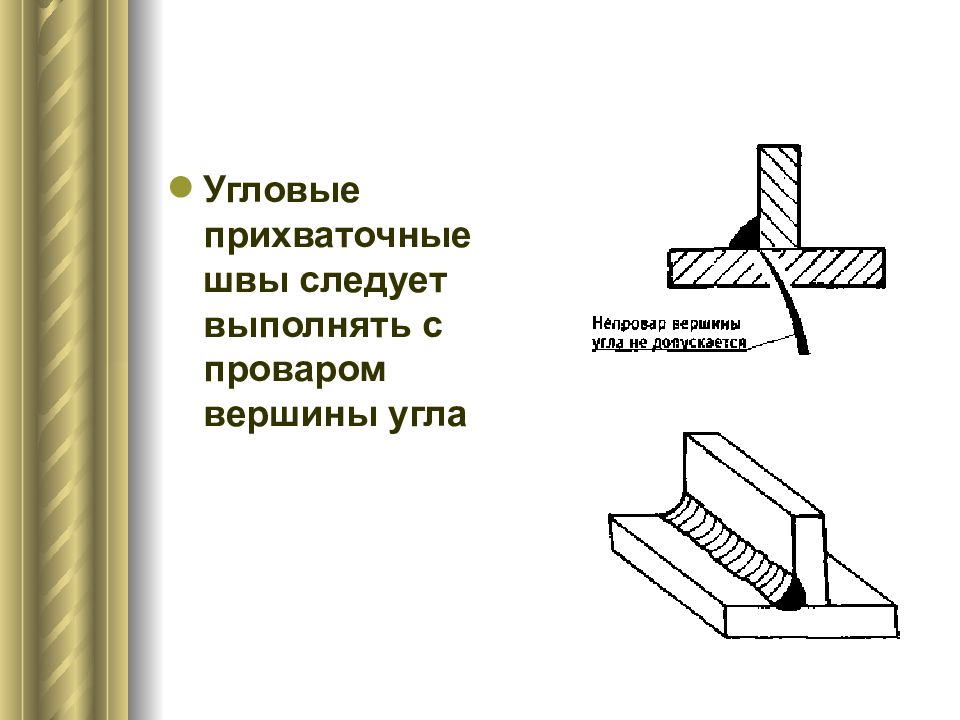

Угловые прихваточные швы следует выполнять с проваром вершины угла

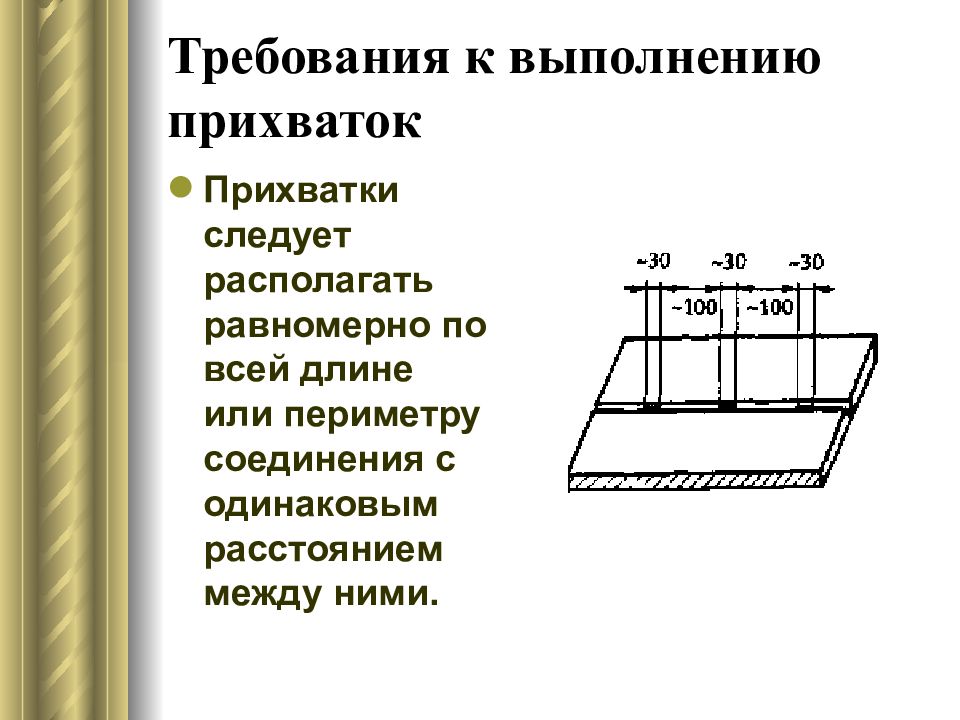

Прихватки следует располагать равномерно по всей длине или периметру соединения с одинаковым расстоянием между ними.

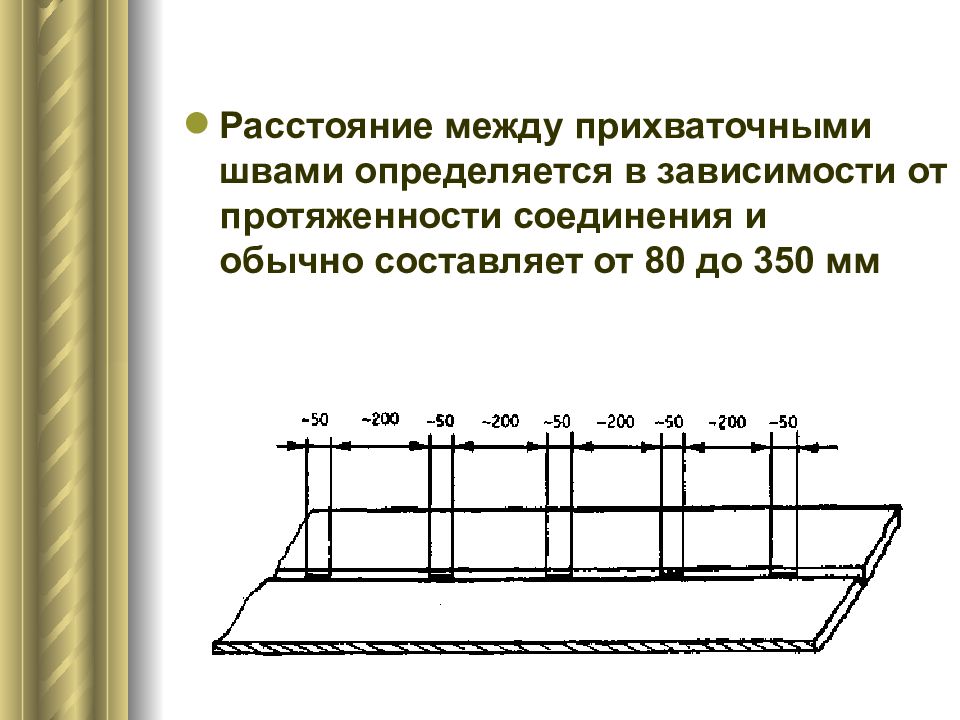

Расстояние между прихваточными швами определяется в зависимости от протяженности соединения и обычно составляет от 80 до 350 мм

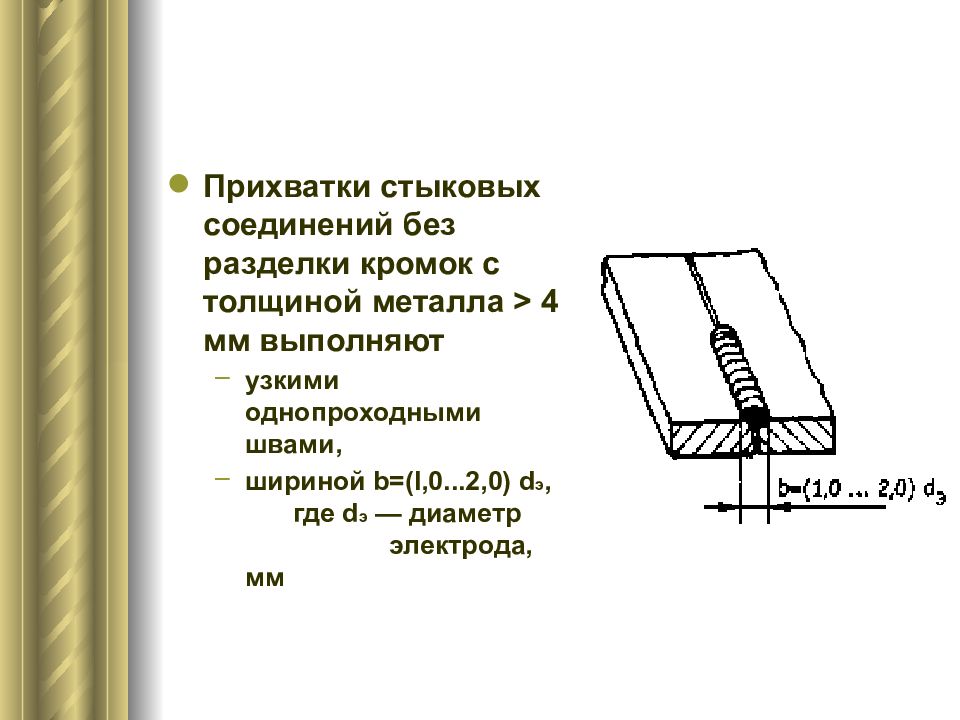

Прихватки стыковых соединений без разделки кромок с толщиной металла > 4 мм выполняют узкими однопроходными швами, шириной b =( l,0...2,0) d э, где d э — диаметр электрода, мм
Высота швов прихваток, накладываемых в разделку, зависит от толщины свариваемого металла и обычно составляет (0,5-0,7) б, но не менее 3,0 мм и не более 7,0 мм; б — толщина металла

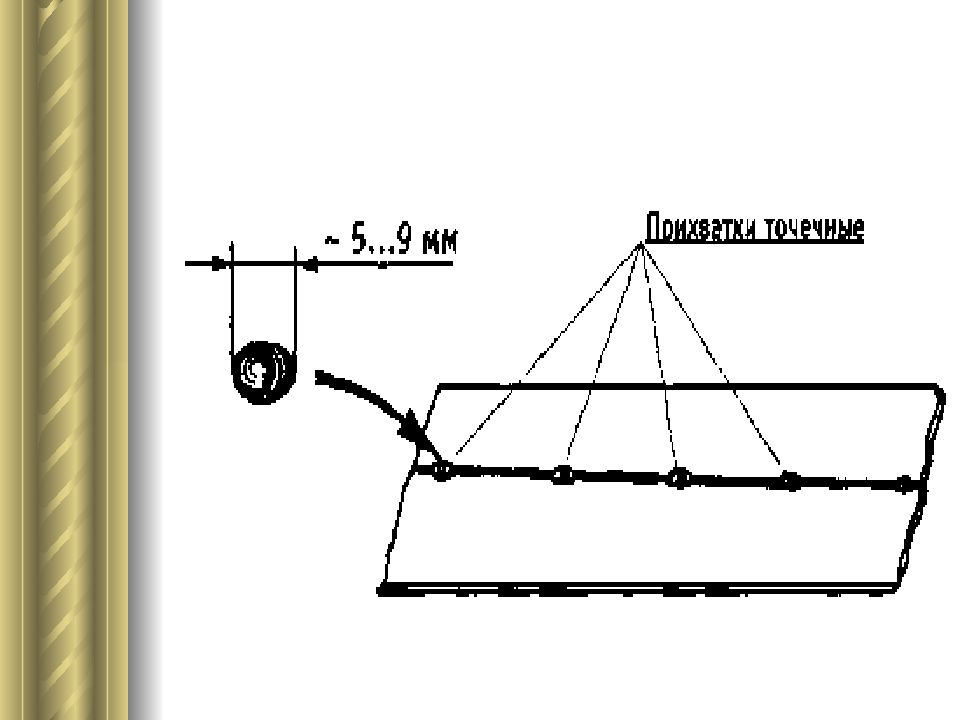

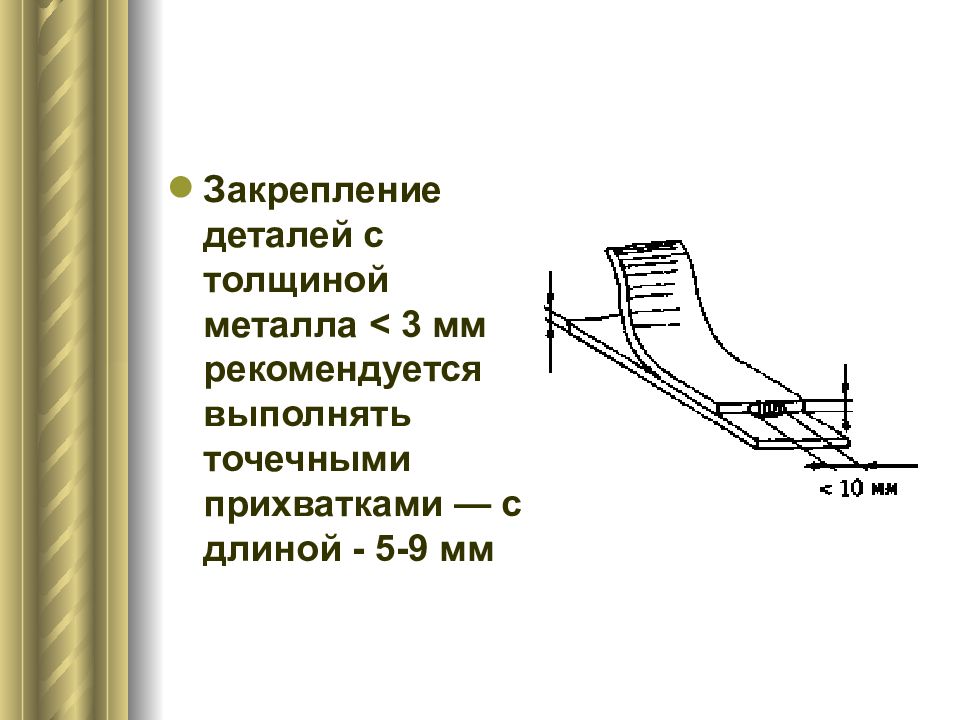

Закрепление деталей с толщиной металла < 3 мм рекомендуется выполнять точечными прихватками — с длиной - 5-9 мм

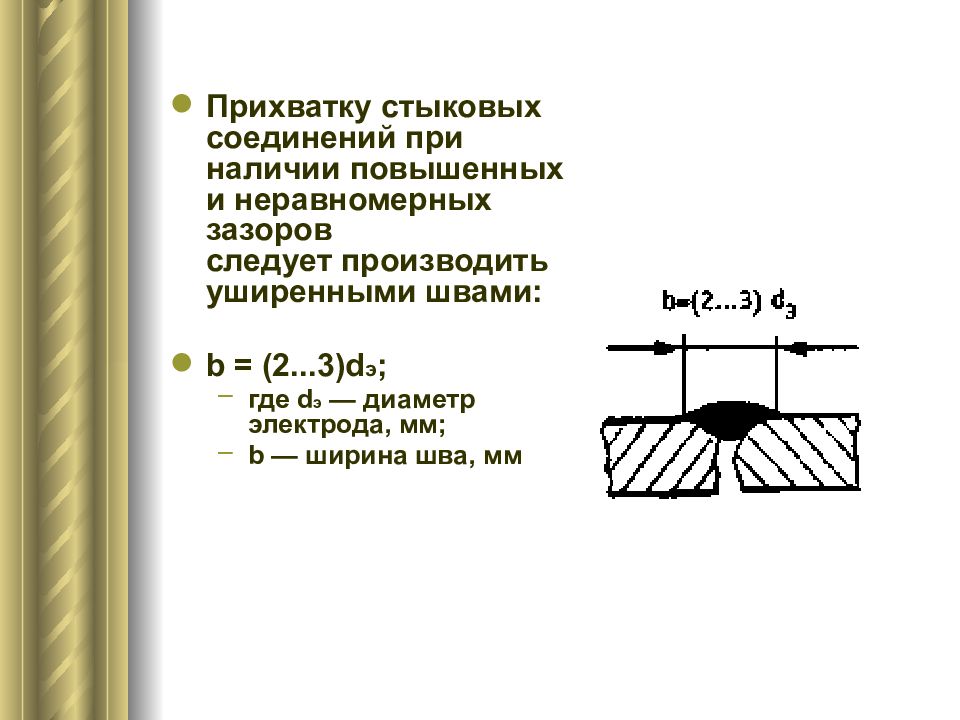

Прихватку стыковых соединений при наличии повышенных и неравномерных зазоров следует производить уширенными швами: b = (2...3) d э ; где d э — диаметр электрода, мм; b — ширина шва, мм

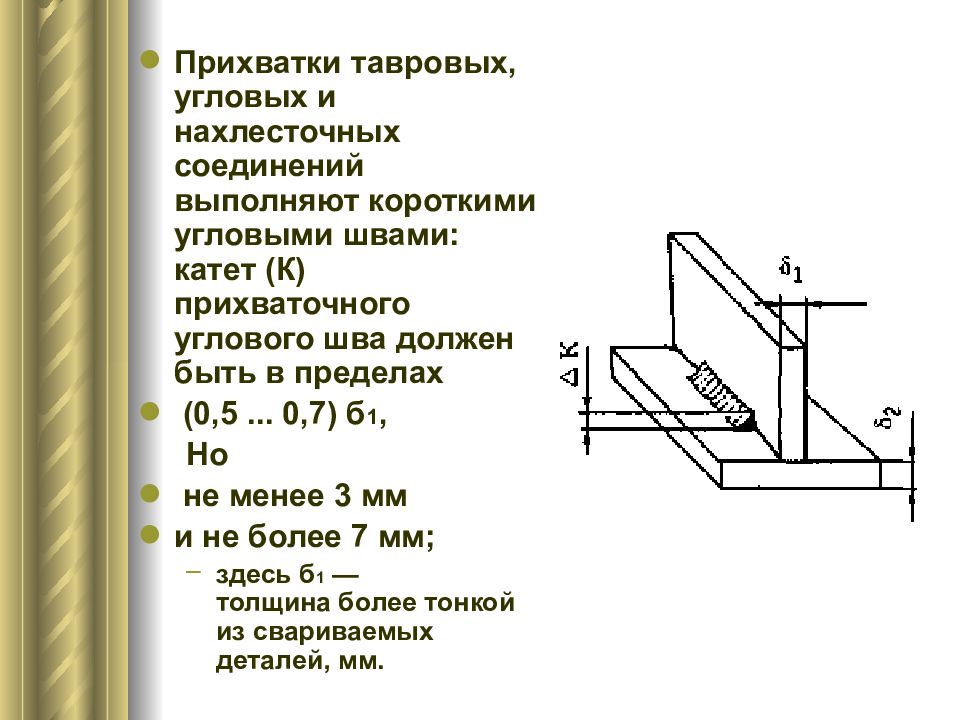

Прихватки тавровых, угловых и нахлесточных соединений выполняют короткими угловыми швами: катет (К) прихваточного углового шва должен быть в пределах (0,5... 0,7) б 1, Но не менее 3 мм и не более 7 мм; здесь б 1 — толщина более тонкой из свариваемых деталей, мм.

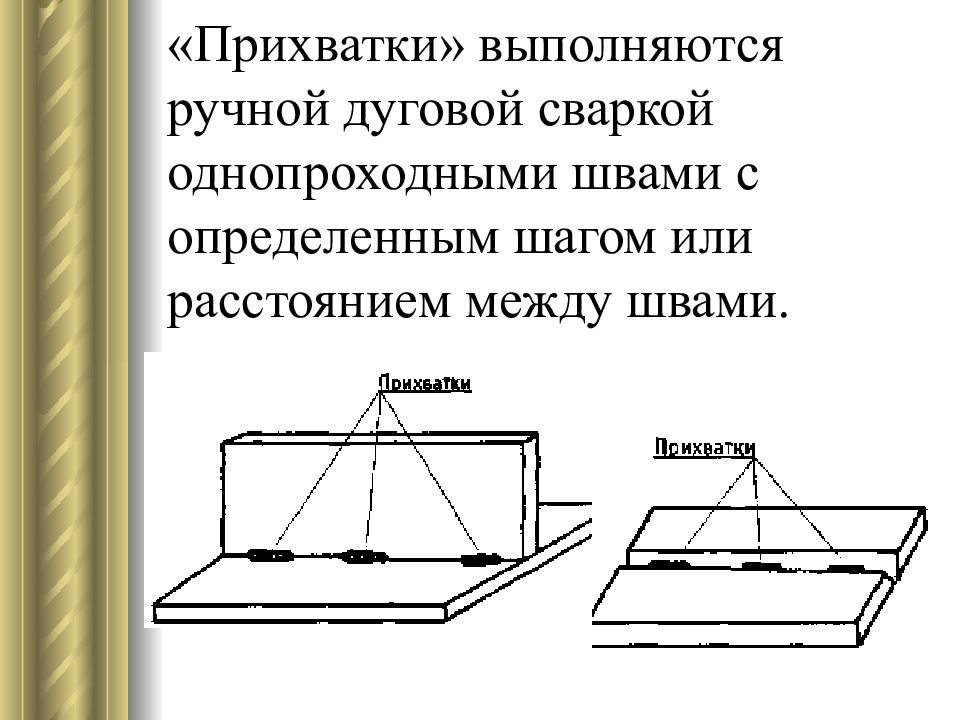

При выполнении узла из нескольких деталей не рекомендуется ставить прихватки в местах пересечения швов. Прихватка осуществляется электродами тех же марок, что и сварка. На тех же режимах сварки.

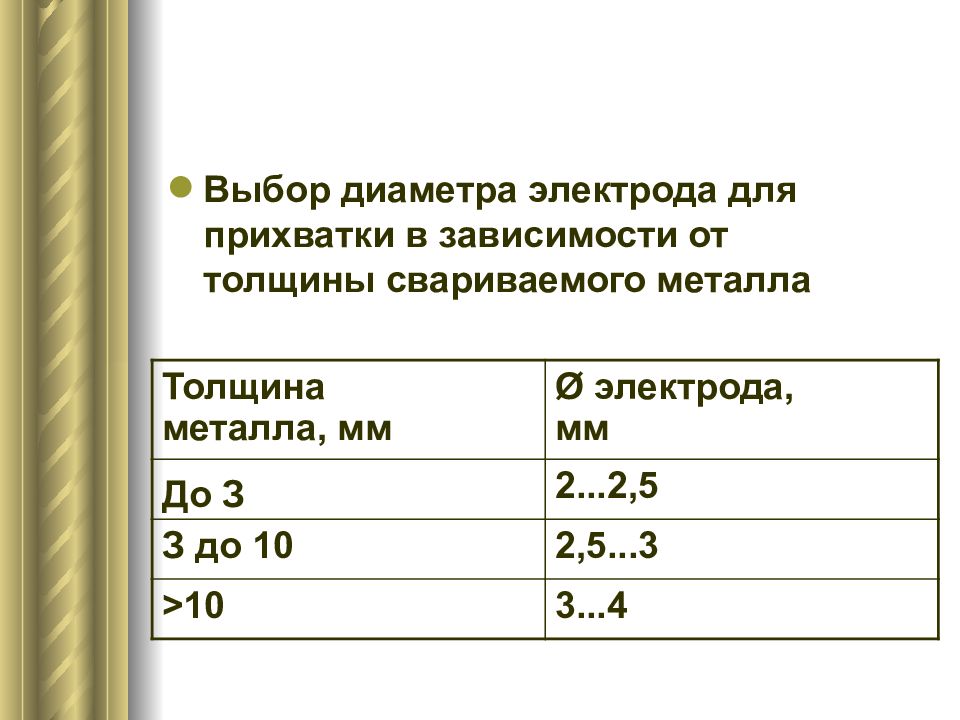

Выбор диаметра электрода для прихватки в зависимости от толщины свариваемого металла Толщина металла, мм Ø электрода, мм До З 2...2,5 З до 10 2,5...3 >10 3...4

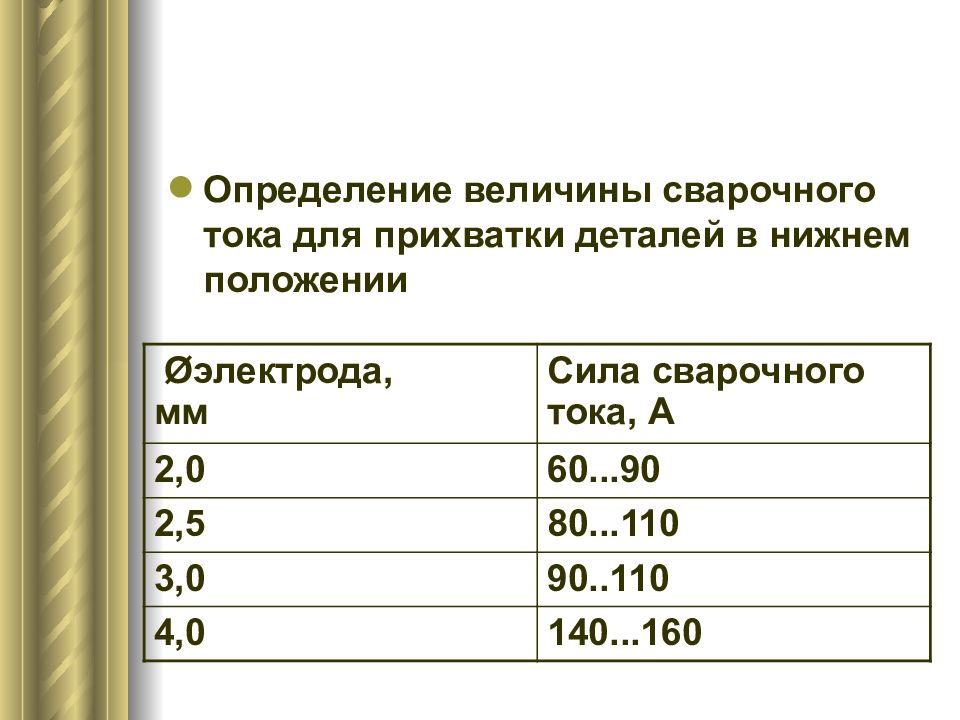

Определение величины сварочного тока для прихватки деталей в нижнем положении Ø электрода, мм Сила сварочного тока, А 2,0 60...90 2,5 80...110 3,0 90..110 4,0 140...160
Первый способ. Зажгите дугу и держите ее на одном месте до естественного обрыва. Отведите электрод, обейте шлак и осмотрите прихватку. Расплавленный металл будет кристаллизоваться в форме плоской округлой капли небольшого диаметра. Такая прихватка имеет неглубокий провар основного металла и малое сечение.

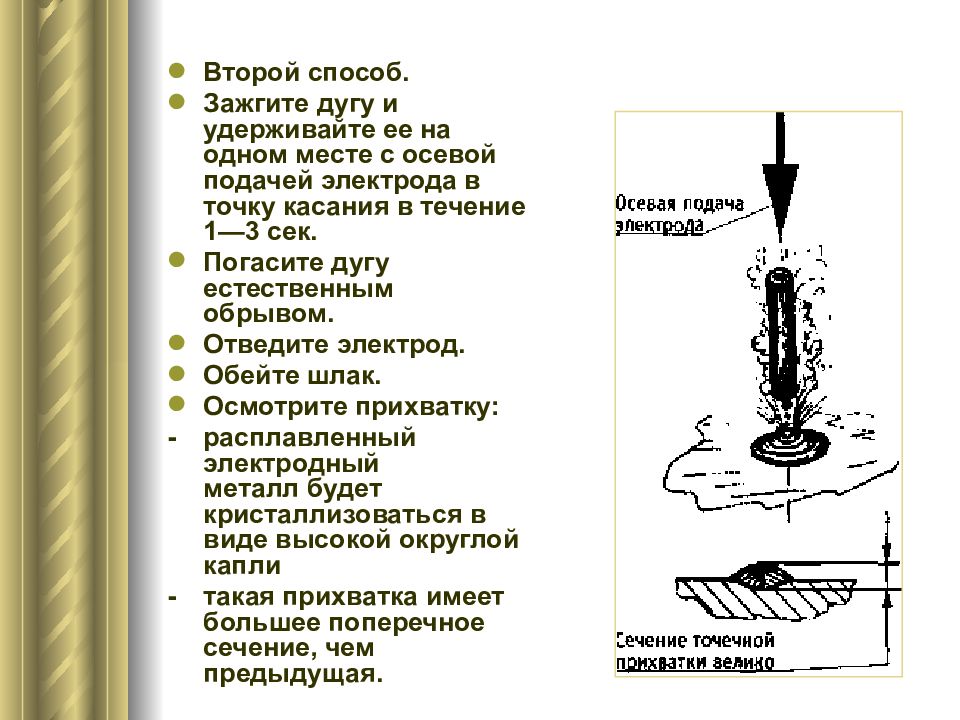

Второй способ. Зажгите дугу и удерживайте ее на одном месте с осевой подачей электрода в точку касания в течение 1—3 сек. Погасите дугу естественным обрывом. Отведите электрод. Обейте шлак. Осмотрите прихватку: - расплавленный электродный металл будет кристаллизоваться в виде высокой округлой капли - такая прихватка имеет большее поперечное сечение, чем предыдущая.

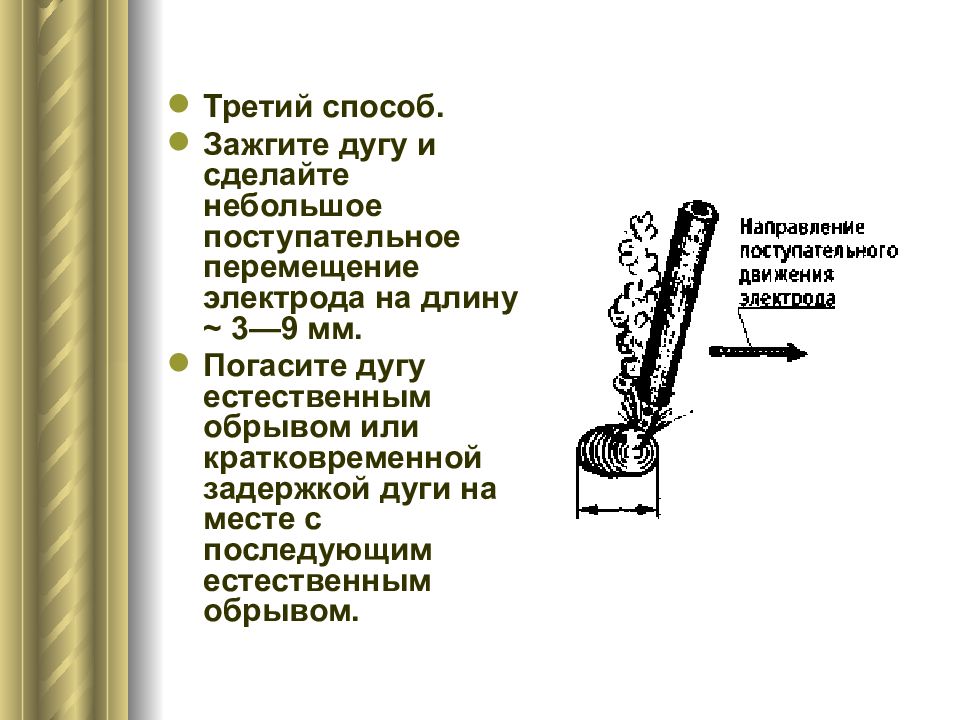

Третий способ. Зажгите дугу и сделайте небольшое поступательное перемещение электрода на длину ~ 3—9 мм. Погасите дугу естественным обрывом или кратковременной задержкой дуги на месте с последующим естественным обрывом.
Электроды той же марки что и для сварки те же режимы, d э более 4мм - не рекомендуется. Определенные размеры и последовательность Ширина (1-2) х d э Высота (0,5-0,6) х s от 3 до 7 мм К атет (0,5-0,7) х s min от 3 до 7 мм Длина от 5-9мм – точечные для тонкого металла до 30 мм (может больше для протяженных швов от 1500 мм) Равномерно по всей длине с одинаковым расстоянием между ними (80 – 350мм) не в местах пересечения швов там,где возможны наибольшие деформации
Удаляемые или временные Только для закрепления Ставят обычно со стороны обратной началу сварки Удаляют при выборке корня шва Неудаляемые или остающиеся Для закрепления и являются частью сварного шва Полностью или частично переплавляются при сварке первого прохода многослойного шва или остаются продолжением шва ( тогда требуется полный провар)

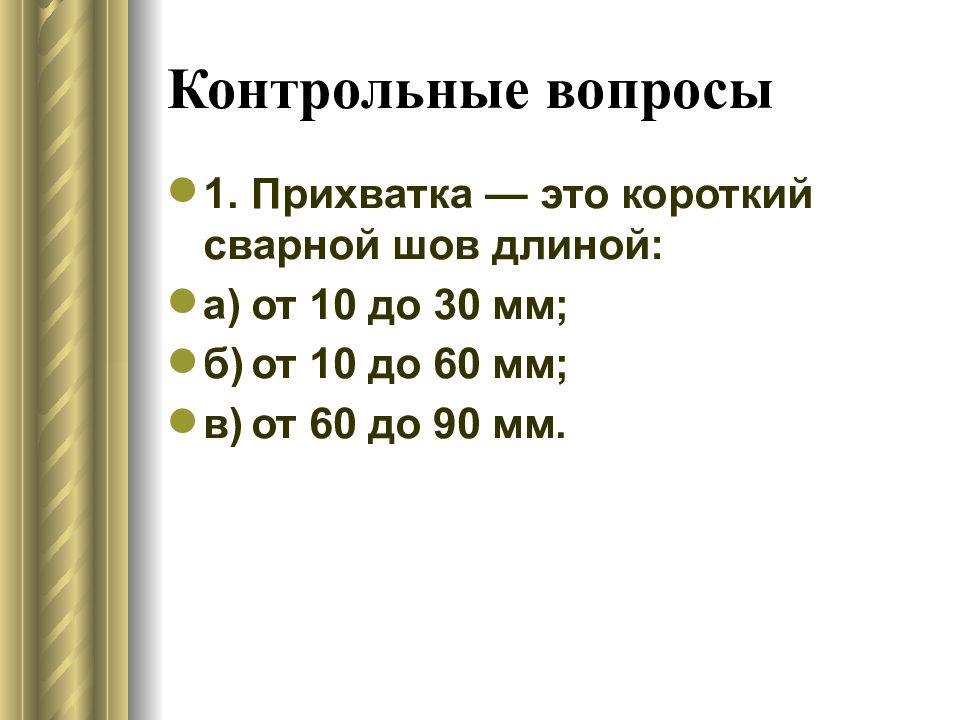

1. Прихватка — это короткий сварной шов длиной: а) от 10 до 30 мм; б) от 10 до 60 мм; в) от 60 до 90 мм.

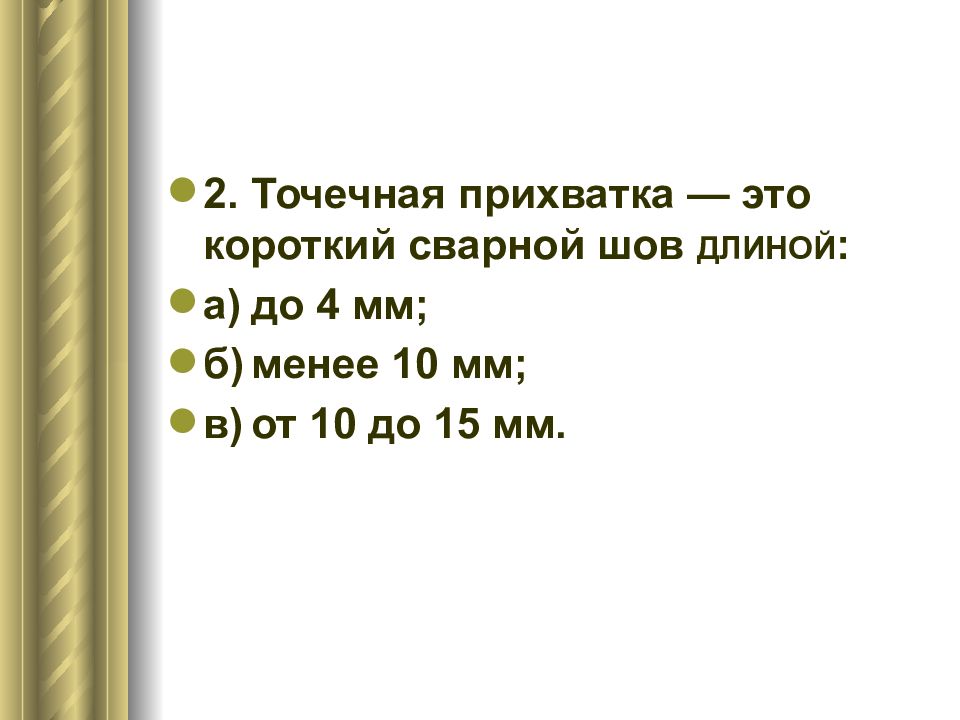

2. Точечная прихватка — это короткий сварной шов ДЛИНОЙ : а) до 4 мм; б) менее 10 мм; в) от 10 до 15 мм.

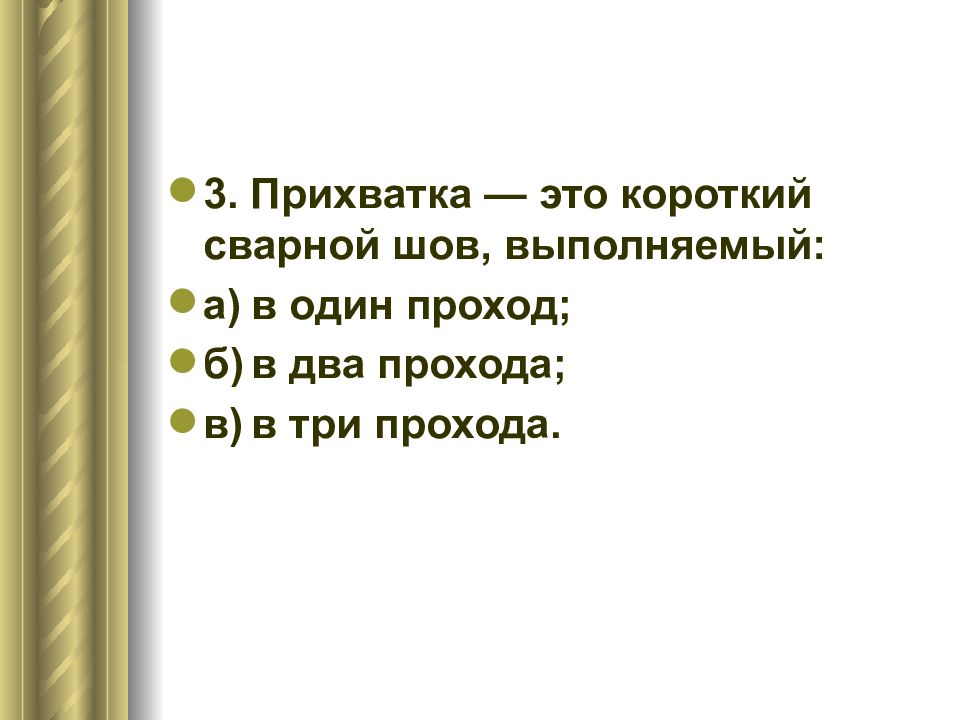

3. Прихватка — это короткий сварной шов, выполняемый: а) в один проход; б) в два прохода; в) в три прохода.

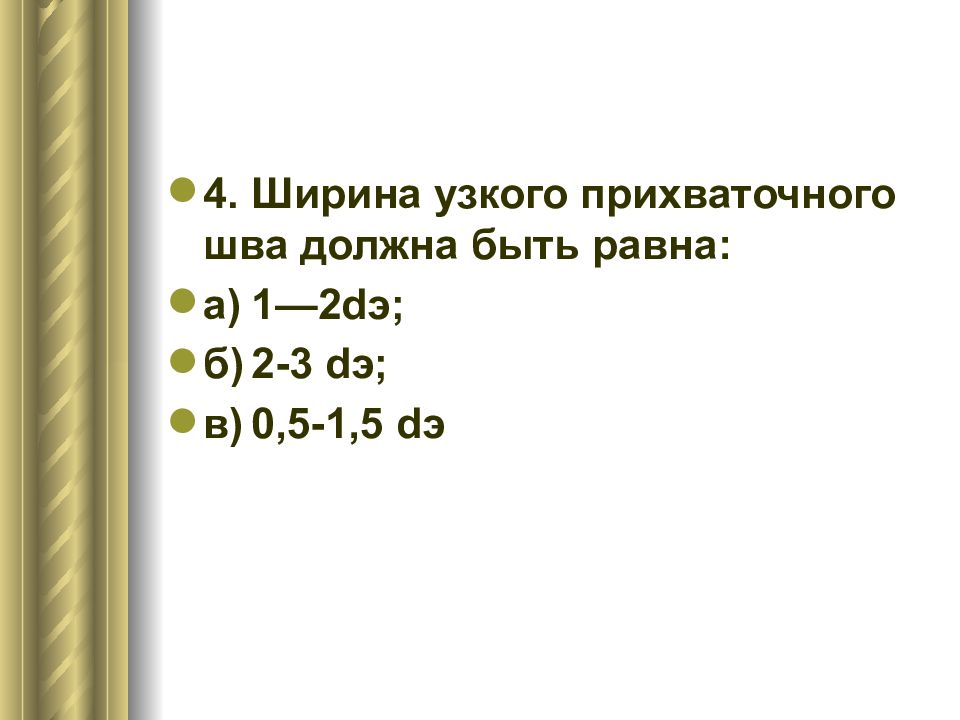

4. Ширина узкого прихваточного шва должна быть равна: а) 1—2 d э; б) 2-3 d э; в) 0,5-1,5 d э

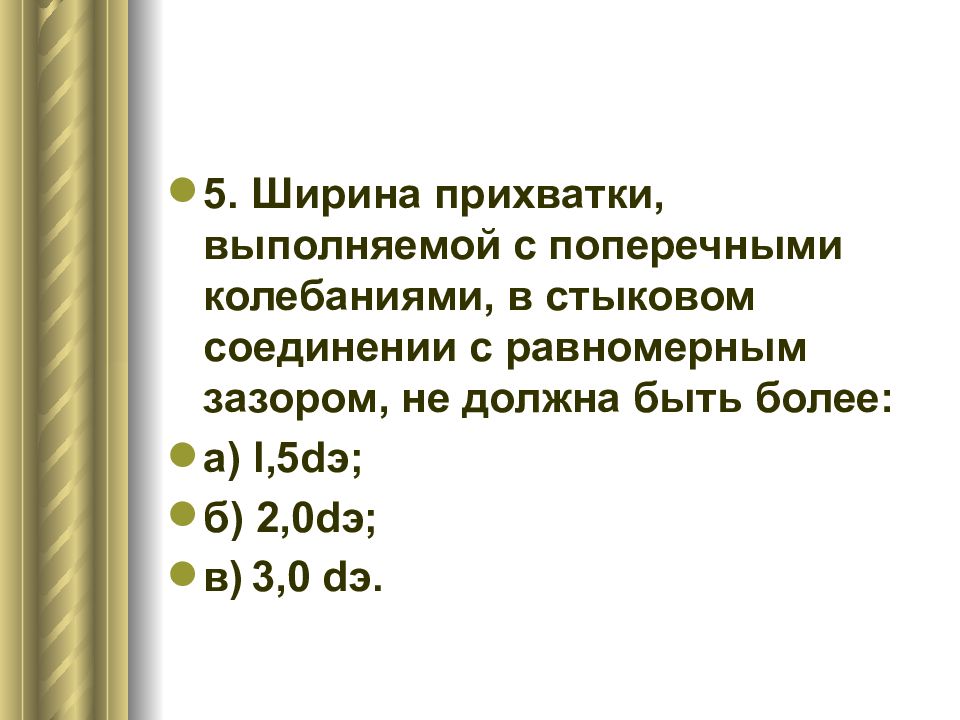

5. Ширина прихватки, выполняемой с поперечными колебаниями, в стыковом соединении с равномерным зазором, не должна быть более: a ) l,5 d э; б) 2,0 d э; в) 3,0 d э.

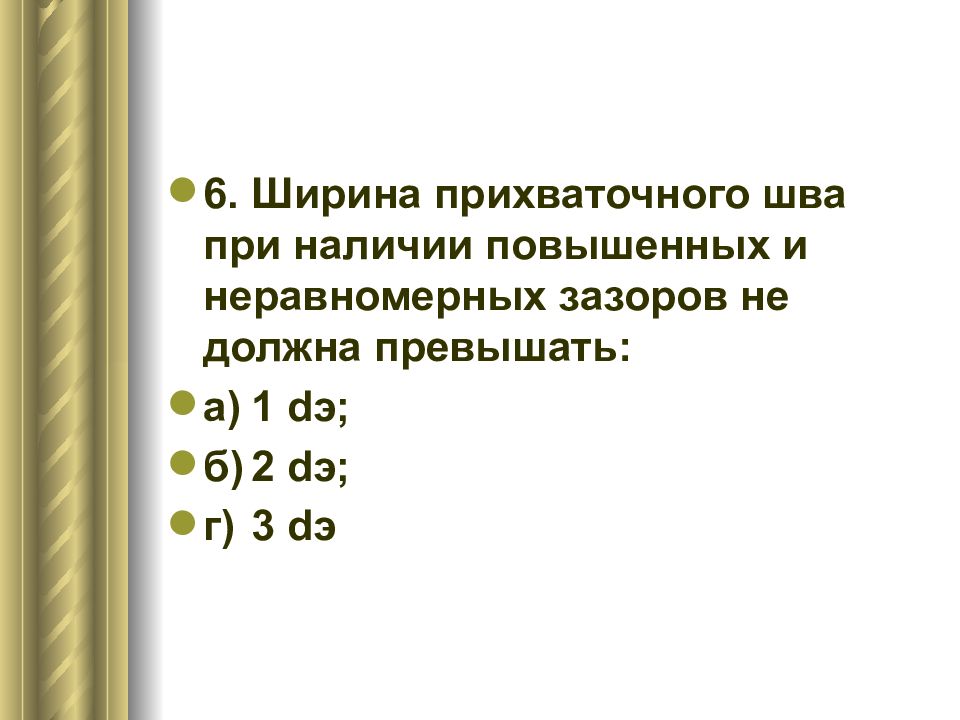

6. Ширина прихваточного шва при наличии повышенных и неравномерных зазоров не должна превышать: а) 1 d э ; б) 2 d э ; г) 3 d э
7. Выберите длину шва (1ш) для прихватки стыкового соединения из пластин, толщиной 4 мм, длиной 600 мм. а) 8 мм; б) 15 мм; в) 25 мм
8. Выберите размер катета (К ) углового шва для прихватки соединения, изображенного на рисунке. а) К 2,0; б) К 3,0 в) К 4,0.

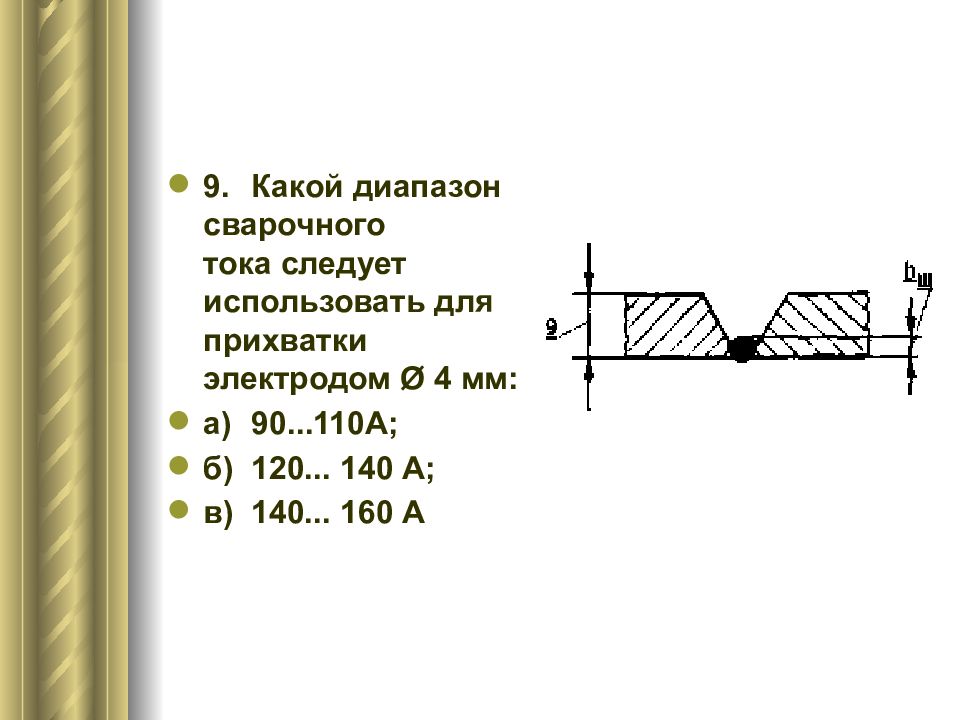

9. Какой диапазон сварочного тока следует использовать для прихватки электродом Ø 4 мм: а) 90...110А; б) 120... 140 А; в) 140... 160 А

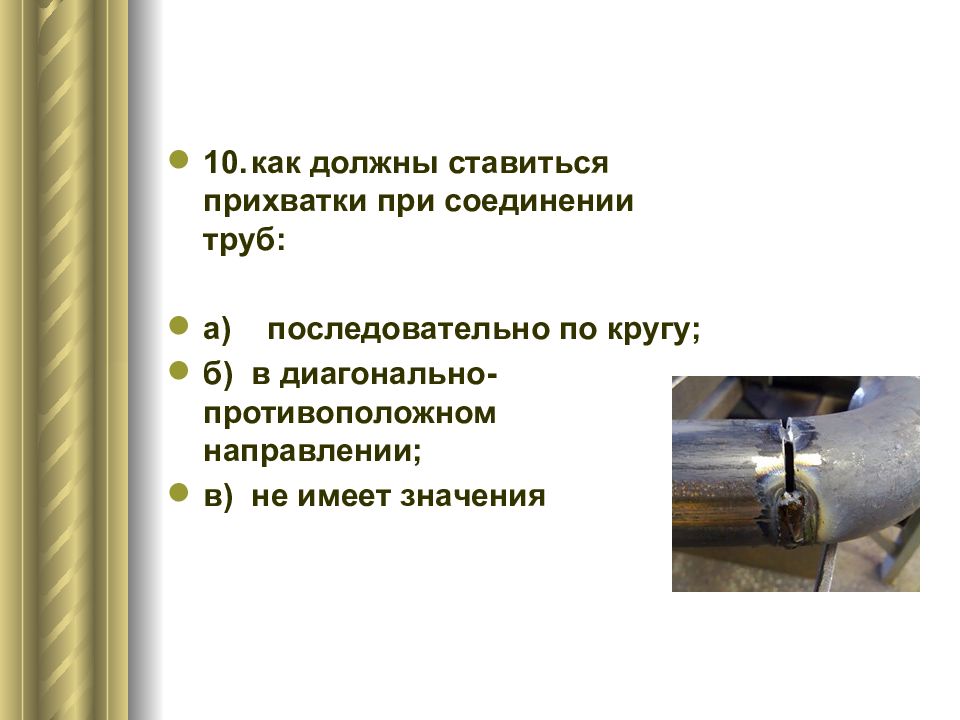

10. как должны ставиться прихватки при соединении труб: а) последовательно по кругу; б) в диагонально-противоположном направлении; в) не имеет значения
