Лектор Профессор Бахтин Сергей Анатольевич

Изображение слайда

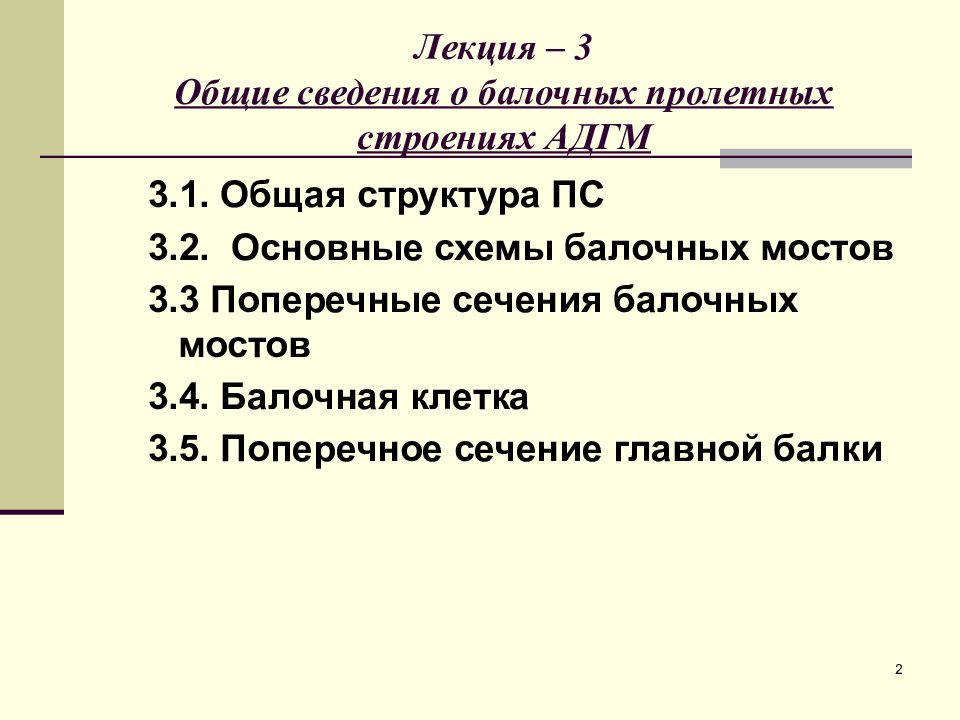

3.1. Общая структура ПС 3.2. Основные схемы балочных мостов 3.3 Поперечные сечения балочных мостов 3.4. Балочная клетка 3.5. Поперечное сечение главной балки 2 Лекция – 3 Общие сведения о балочных пролетных строениях АДГМ

Изображение слайда

Слайд 3

3

Изображение слайда

Слайд 4

4

Изображение слайда

Слайд 5

5

Изображение слайда

6

Изображение слайда

Слайд 7: 3.1. Общая структура ПС

7

Изображение слайда

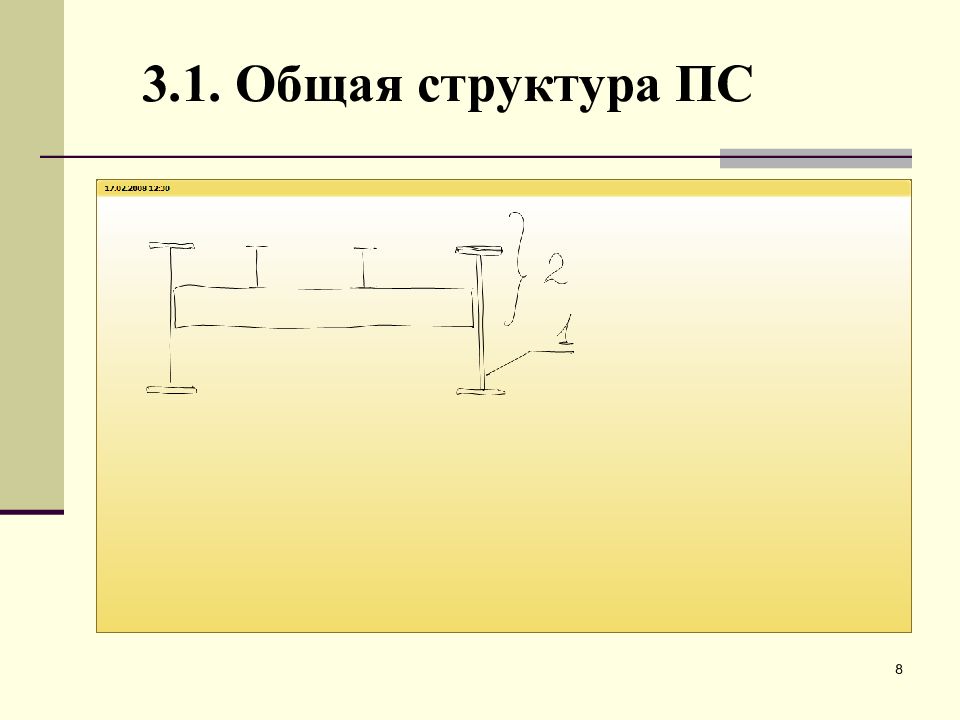

Слайд 8: 3.1. Общая структура ПС

8

Изображение слайда

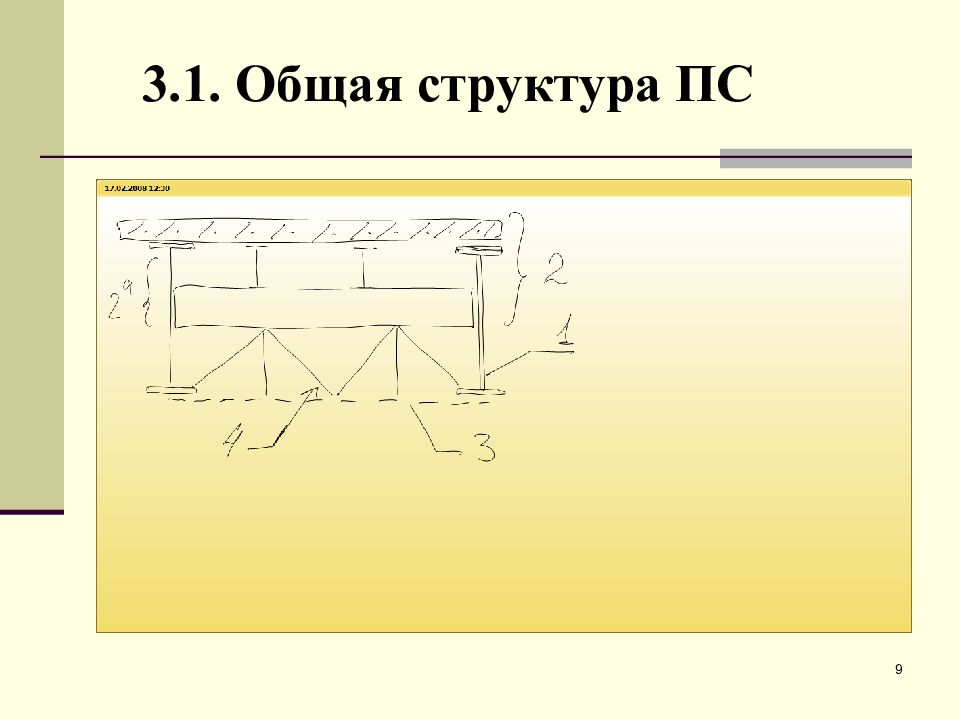

Слайд 9: 3.1. Общая структура ПС

9

Изображение слайда

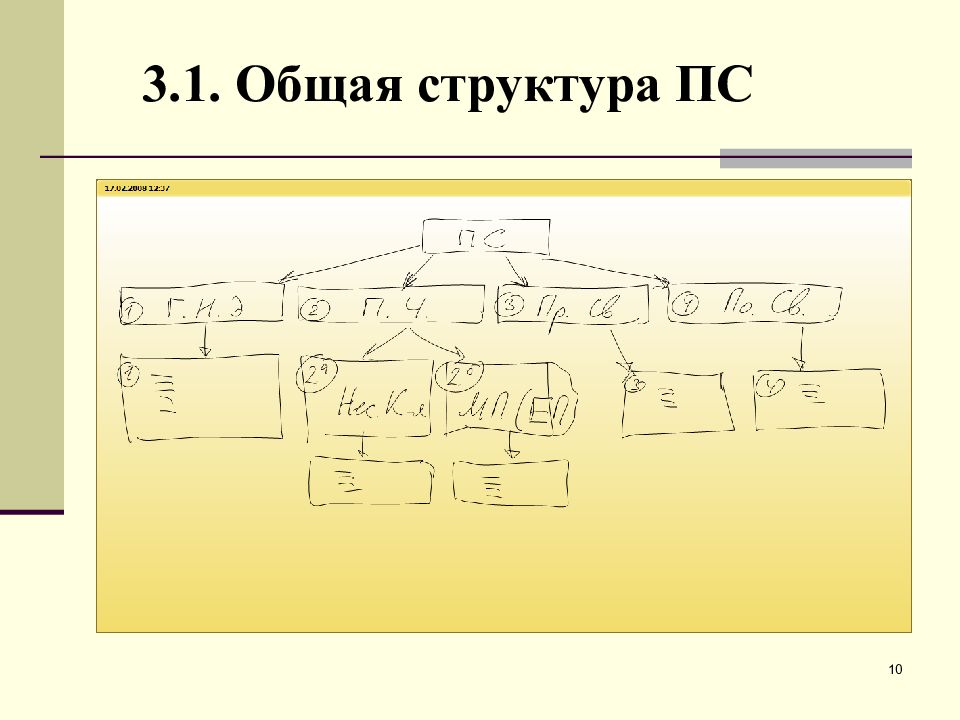

Слайд 10: 3.1. Общая структура ПС

10

Изображение слайда

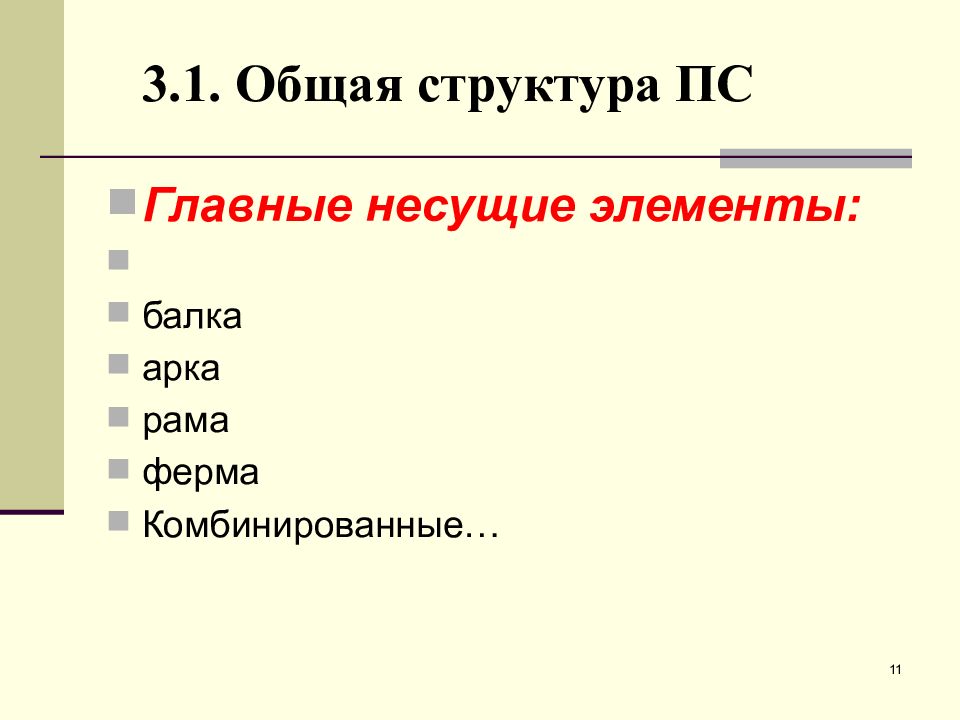

Слайд 11: 3.1. Общая структура ПС

11 Главные несущие элементы: балка арка рама ферма Комбинированные…

Изображение слайда

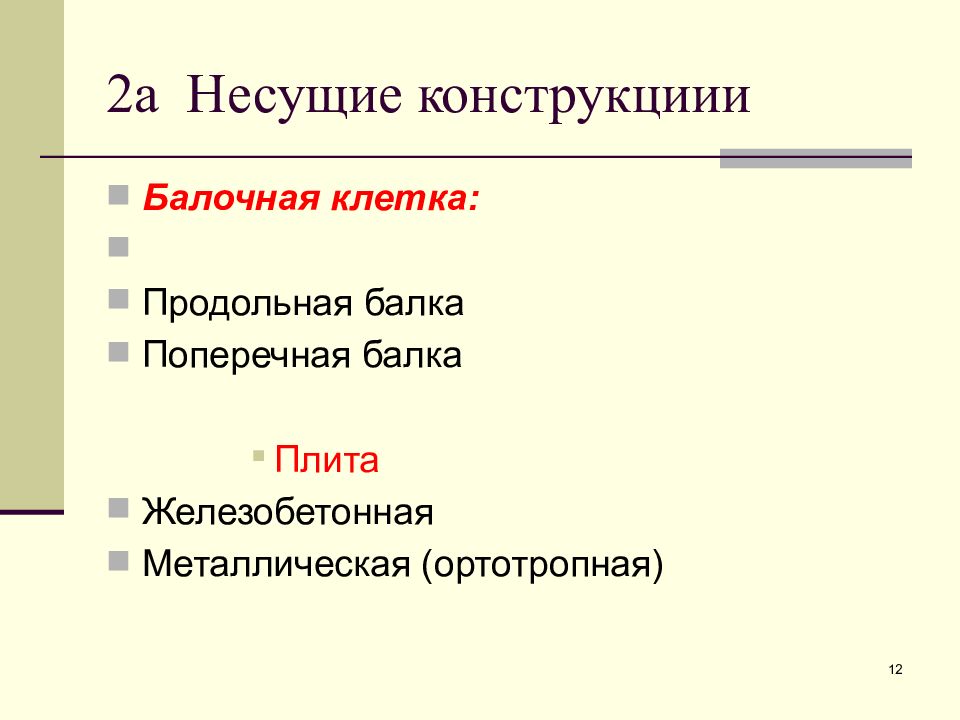

12 Балочная клетка: Продольная балка Поперечная балка Плита Железобетонная Металлическая (ортотропная)

Изображение слайда

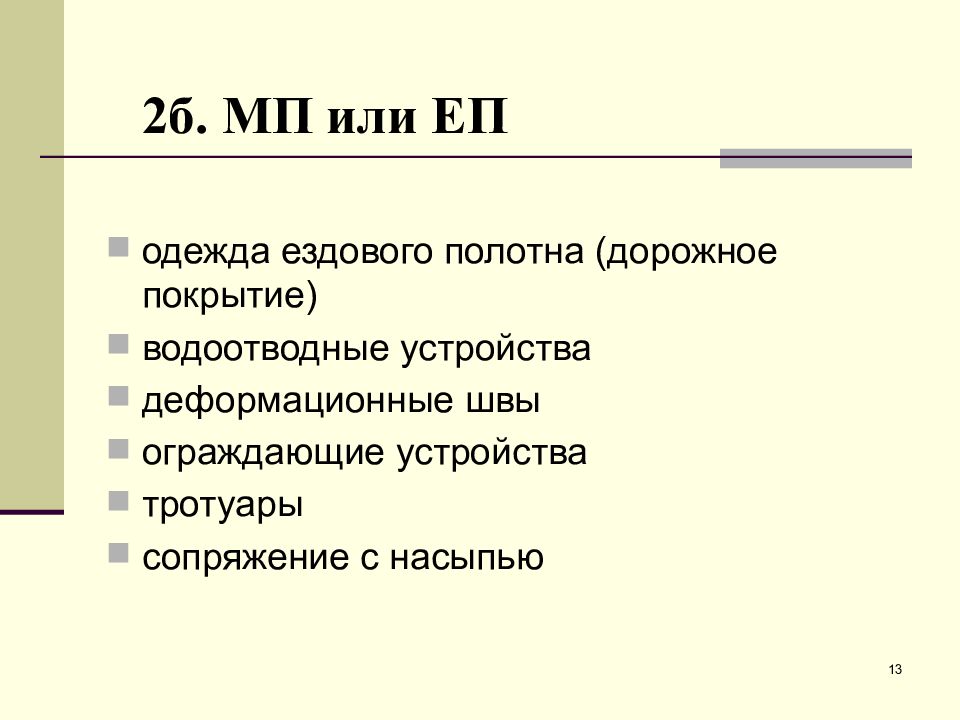

Слайд 13: 2б. МП или ЕП

13 одежда ездового полотна (дорожное покрытие) водоотводные устройства деформационные швы ограждающие устройства тротуары сопряжение с насыпью

Изображение слайда

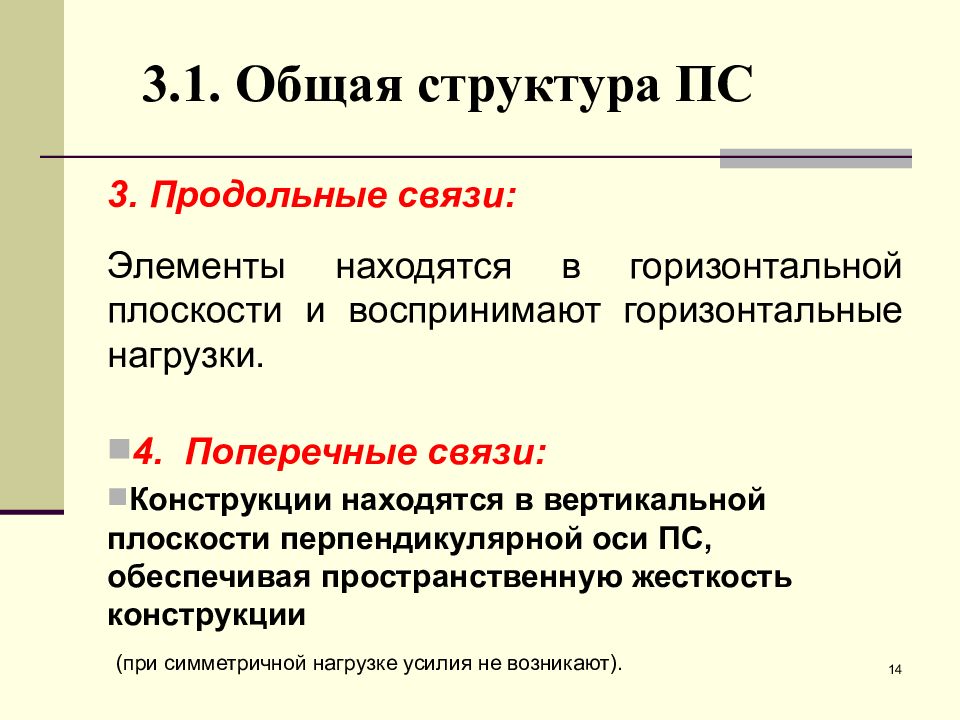

Слайд 14: 3.1. Общая структура ПС

14 3. Продольные связи: Элементы находятся в горизонтальной плоскости и воспринимают горизонтальные нагрузки. 4. Поперечные связи: Конструкции находятся в вертикальной плоскости перпендикулярной оси ПС, обеспечивая пространственную жесткость конструкции (при симметричной нагрузке усилия не возникают).

Изображение слайда

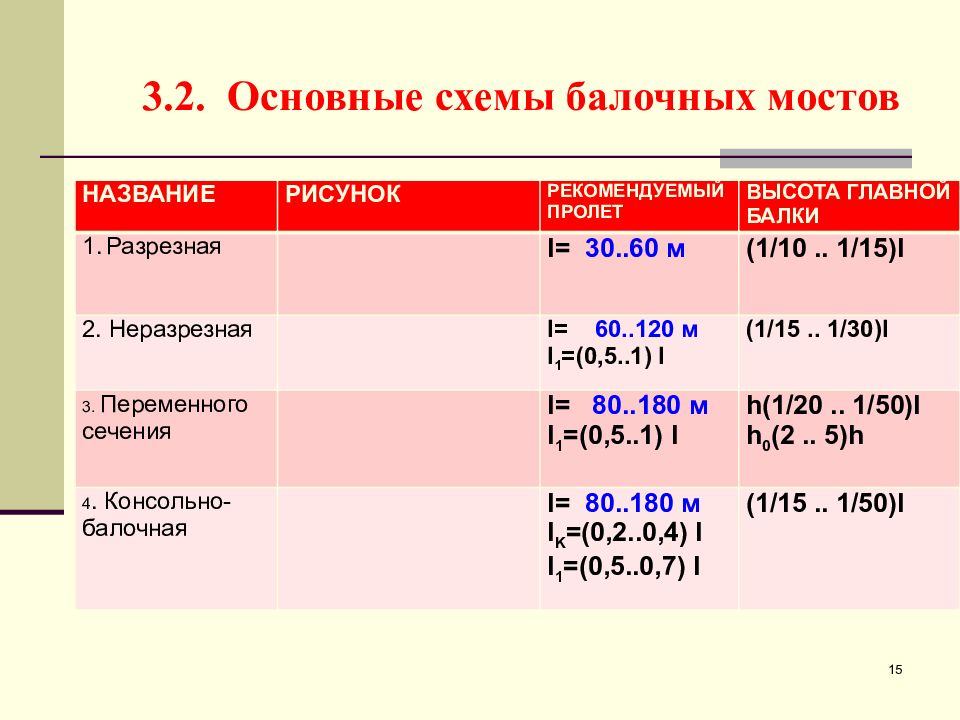

Слайд 15: 3.2. Основные схемы балочных мостов

15 НАзвание рисунок рекомендуемый пролет высота главной балки Разрезная l = 30..60 м (1/10.. 1/15) l 2. Неразрезная l = 60..120 м l 1 =(0,5..1) l (1/1 5.. 1/ 30 ) l 3. Переменного сечения l = 80..180 м l 1 =(0,5..1) l h (1/ 2 0.. 1/5 0 ) l h 0 ( 2.. 5) h 4. Консольно - балочная l = 80..180 м l K =(0,2..0,4) l l 1 =(0,5..0,7) l (1/ 15.. 1/5 0 ) l

Изображение слайда

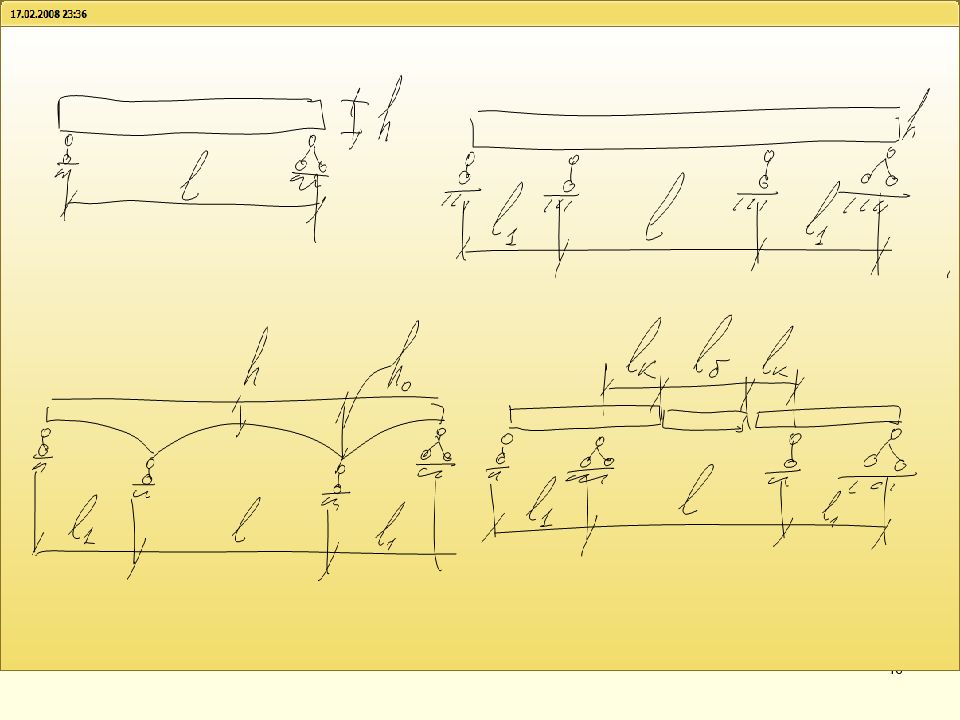

Слайд 16

16

Изображение слайда

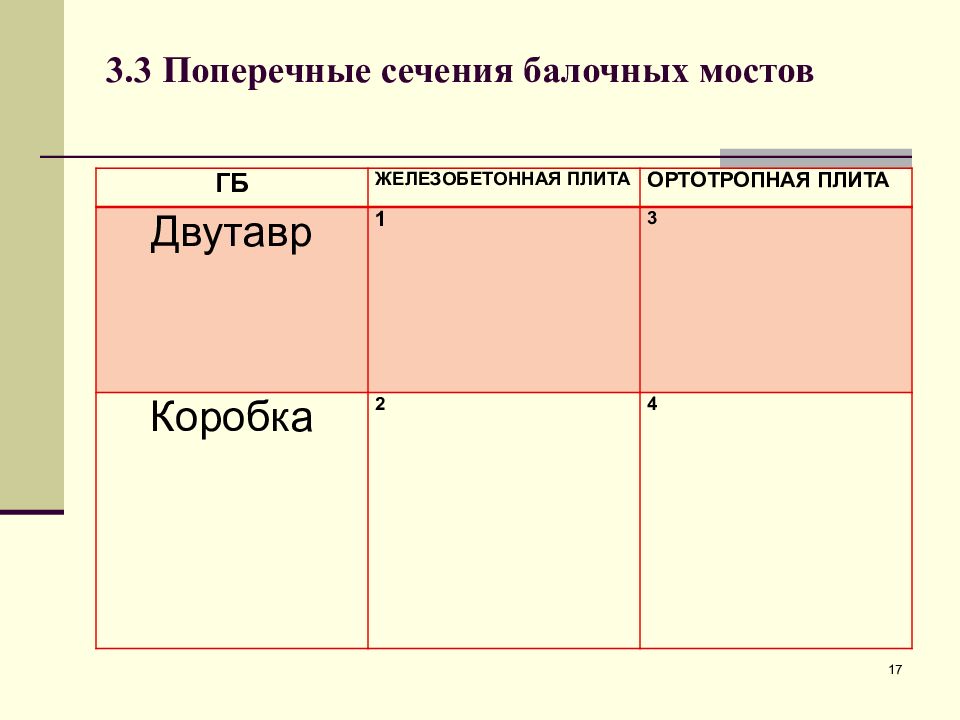

Слайд 17: 3.3 Поперечные сечения балочных мостов

ГБ железобетонная плита ортотропная плита Двутавр 1 3 Коробка 2 4 17

Изображение слайда

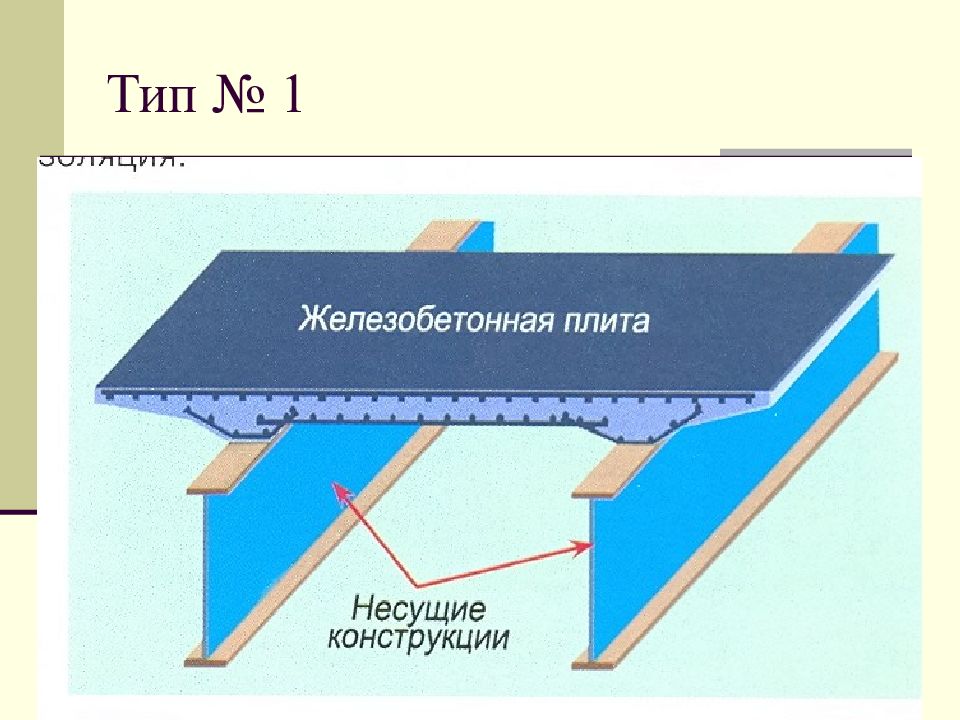

Слайд 18: Тип № 1

18

Изображение слайда

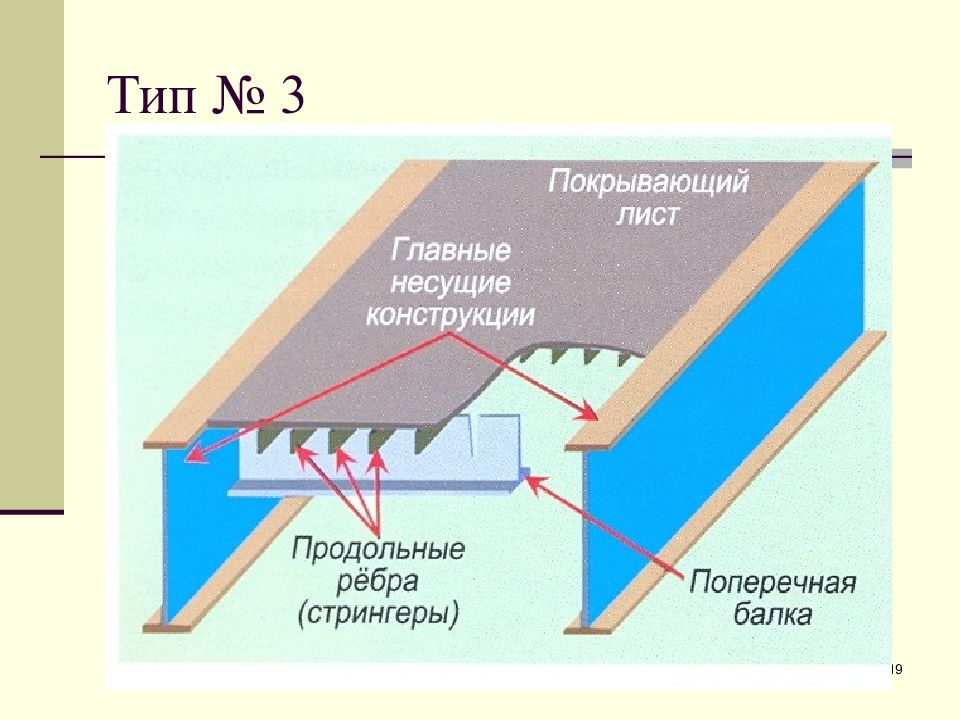

Слайд 19: Тип № 3

19

Изображение слайда

Слайд 20: Тип № 4

20

Изображение слайда

Слайд 21: Тип № 2

21

Изображение слайда

Слайд 22: 3.3 Поперечные сечения балочных мостов

1-ый тип наиболее распространен до недавнего времени (до 90г ХХв). 4-ый тип - В настоящее время наибольшее распространение получает ортотропная плита. 2-ой и 3-ий типы имеют меньшее распространение. 22

Изображение слайда

Слайд 23

23

Изображение слайда

Слайд 24

24

Изображение слайда

Слайд 25

25

Изображение слайда

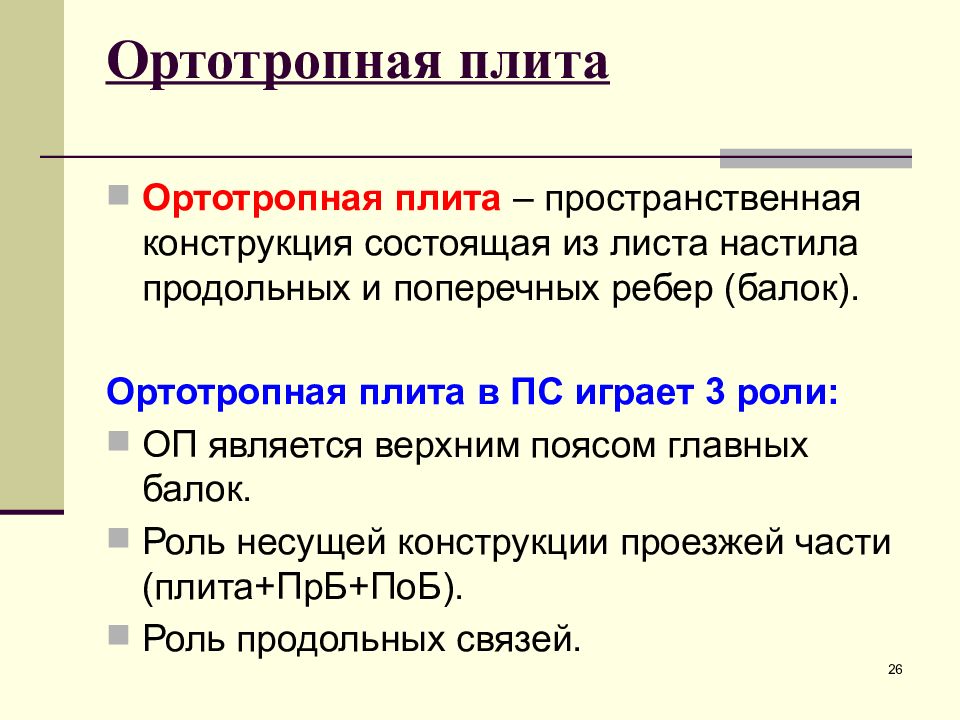

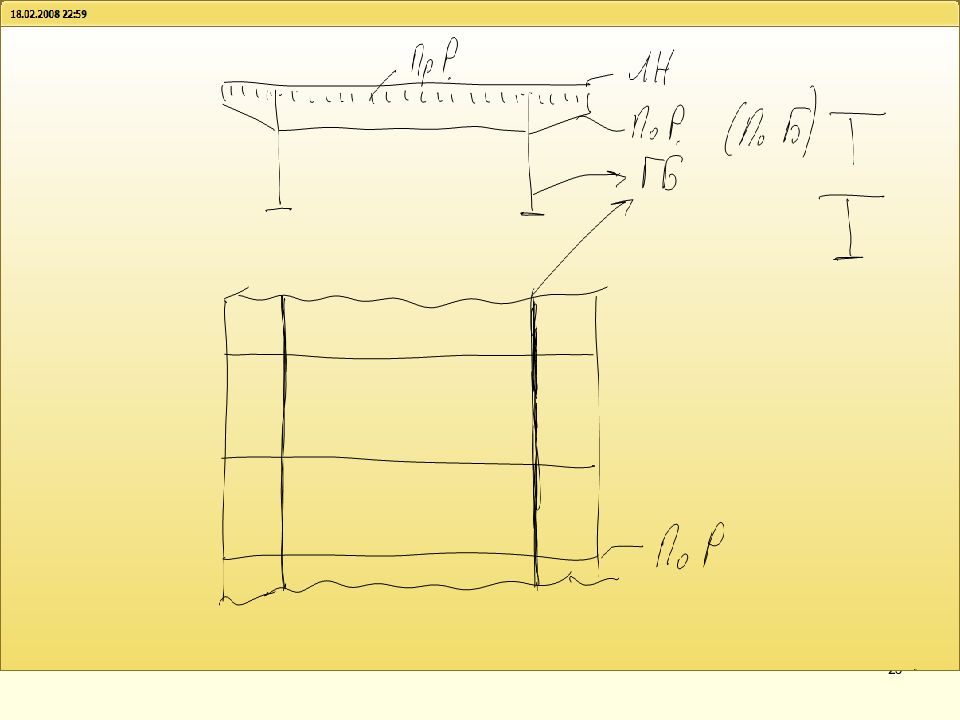

Слайд 26: Ортотропная плита

Ортотропная плита – пространственная конструкция состоящая из листа настила продольных и поперечных ребер (балок). Ортотропная плита в ПС играет 3 роли: ОП является верхним поясом главных балок. Роль несущей конструкции проезжей части (плита+ПрБ+ПоБ). Роль продольных связей. 26

Изображение слайда

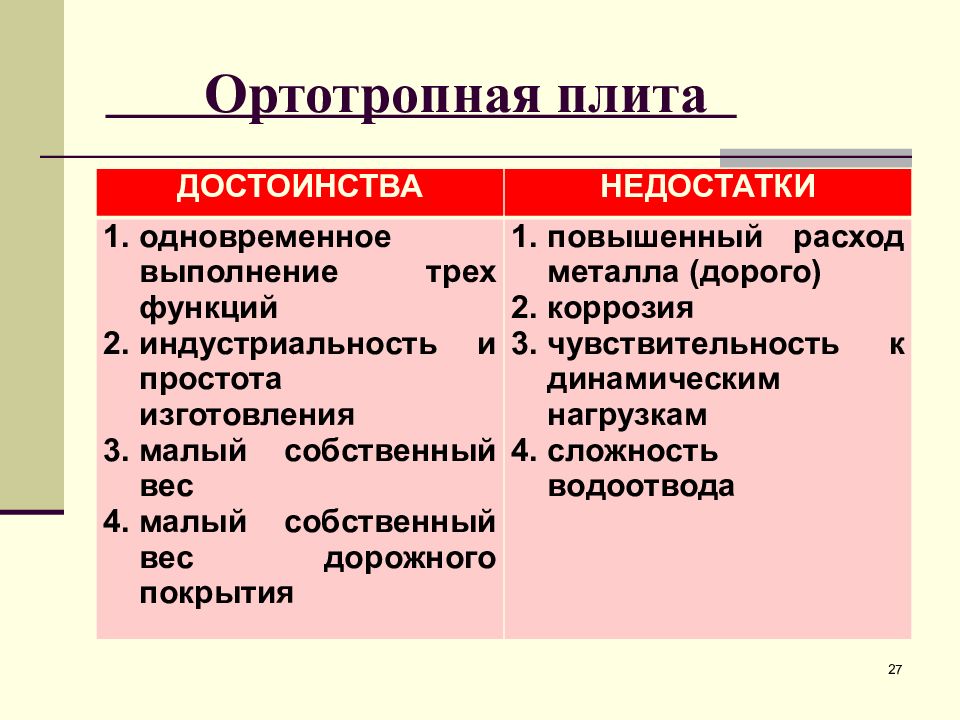

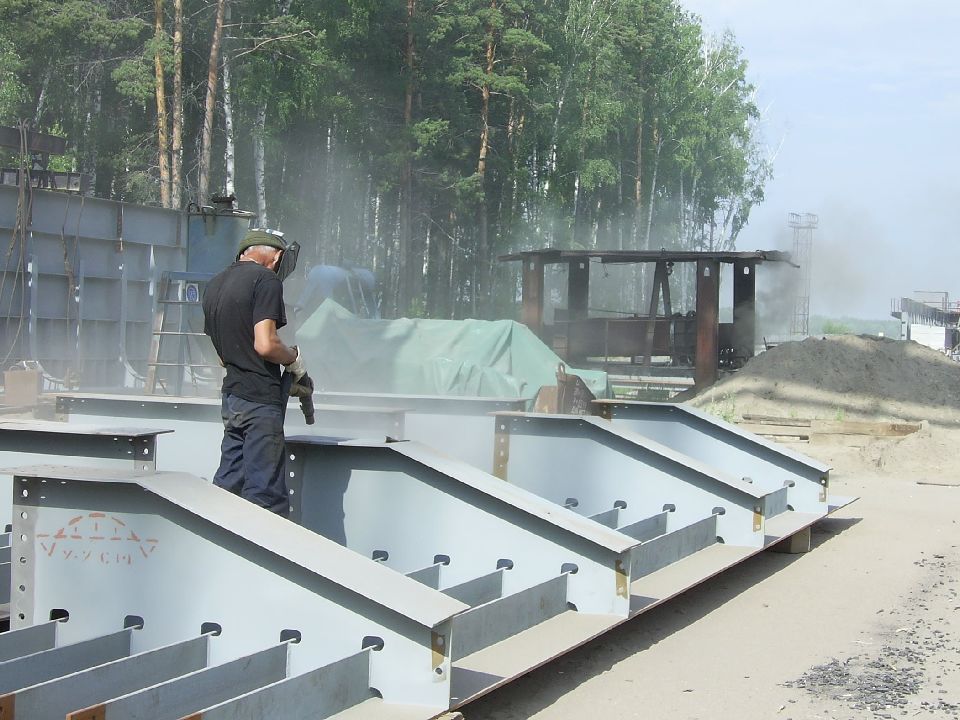

Слайд 27: Ортотропная плита

ДОСТОИНСТВА НЕДОСТАТКИ одновременное выполнение трех функций индустриальность и простота изготовления малый собственный вес малый собственный вес дорожного покрытия повышенный расход металла (дорого) коррозия чувствительность к динамическим нагрузкам сложность водоотвода 27

Изображение слайда

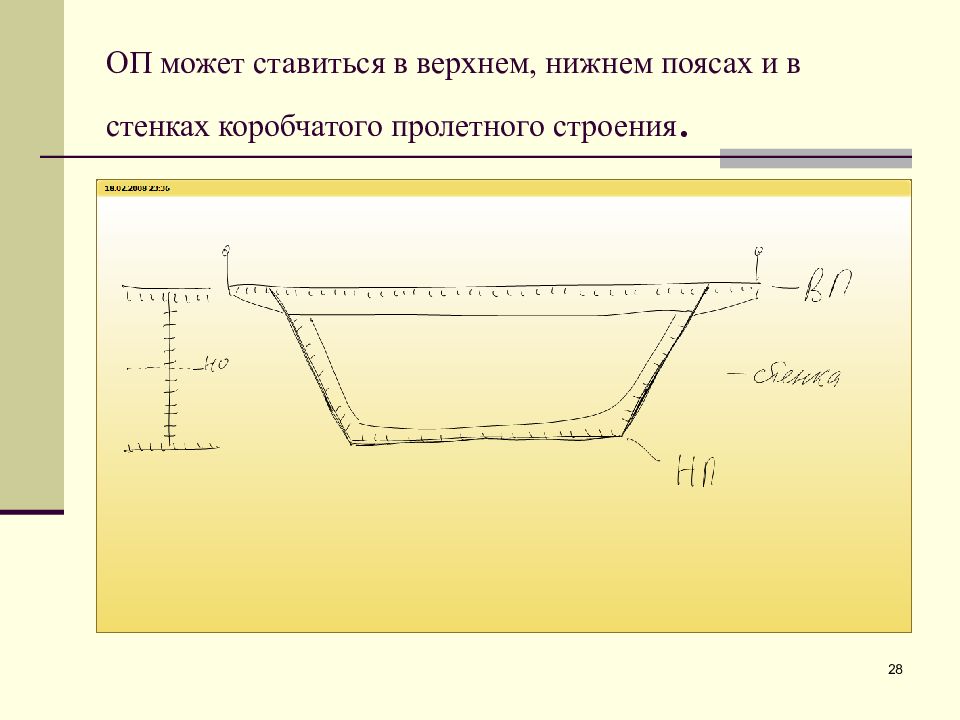

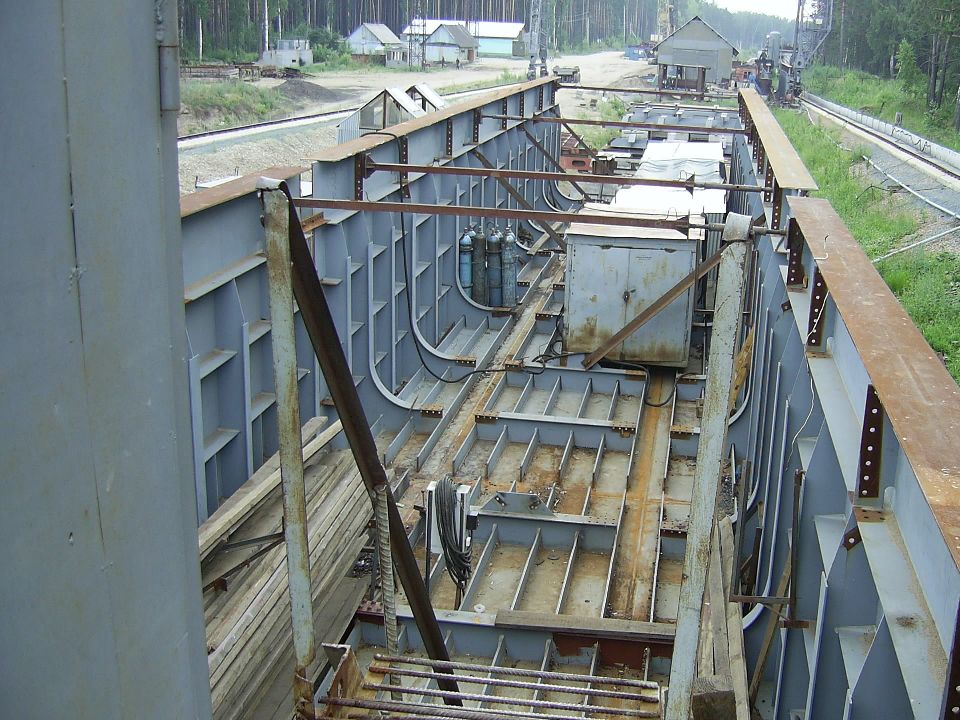

Слайд 28: ОП может ставиться в верхнем, нижнем поясах и в стенках коробчатого пролетного строения

28

Изображение слайда

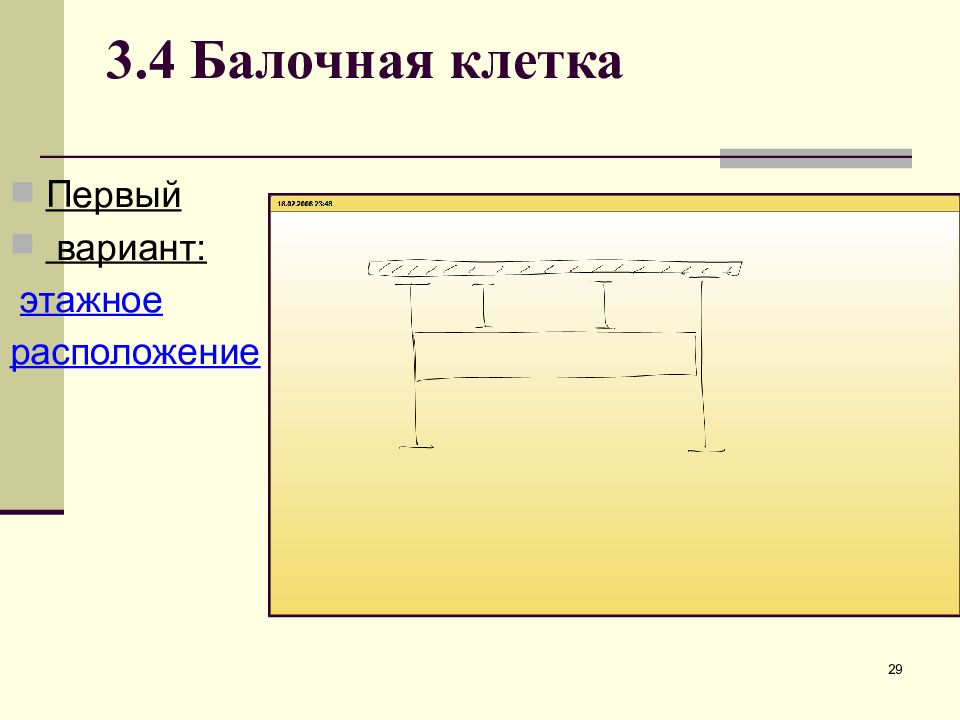

Слайд 29: 3.4 Балочная клетка

Первый вариант: этажное расположение 29

Изображение слайда

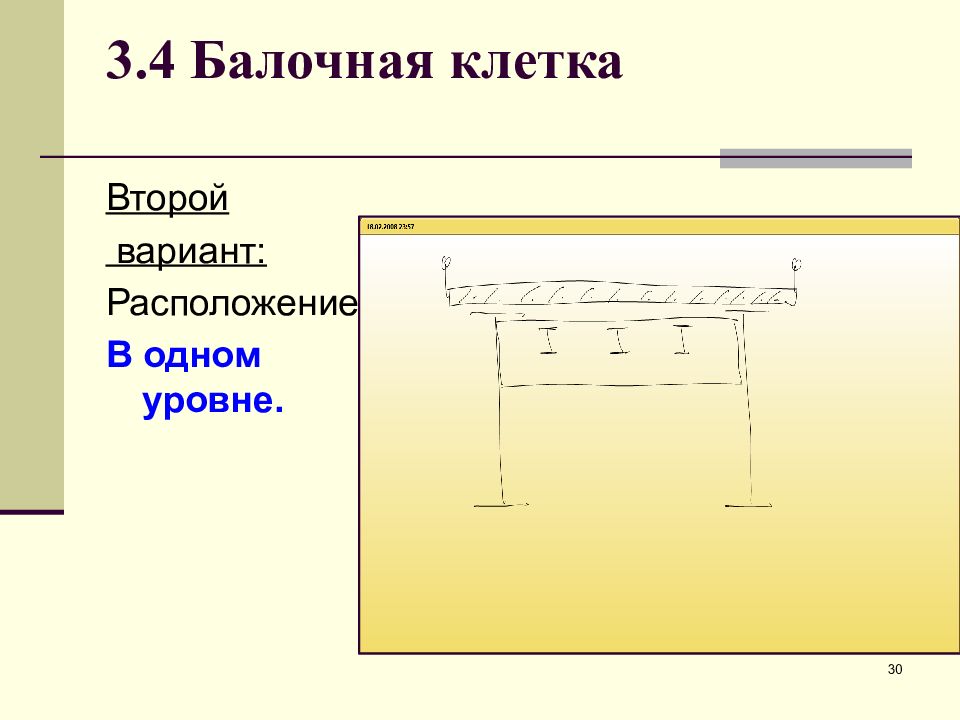

Слайд 30: 3.4 Балочная клетка

Второй вариант: Расположение В одном уровне. 30

Изображение слайда

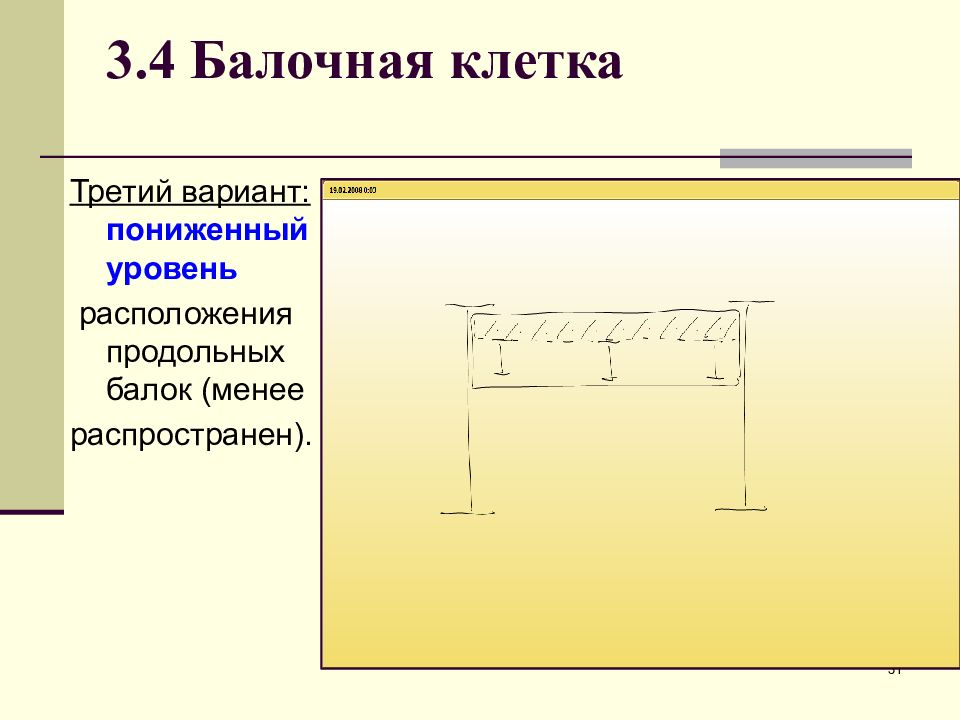

Слайд 31: 3.4 Балочная клетка

Третий вариант: пониженный уровень расположения продольных балок (менее распространен). 31

Изображение слайда

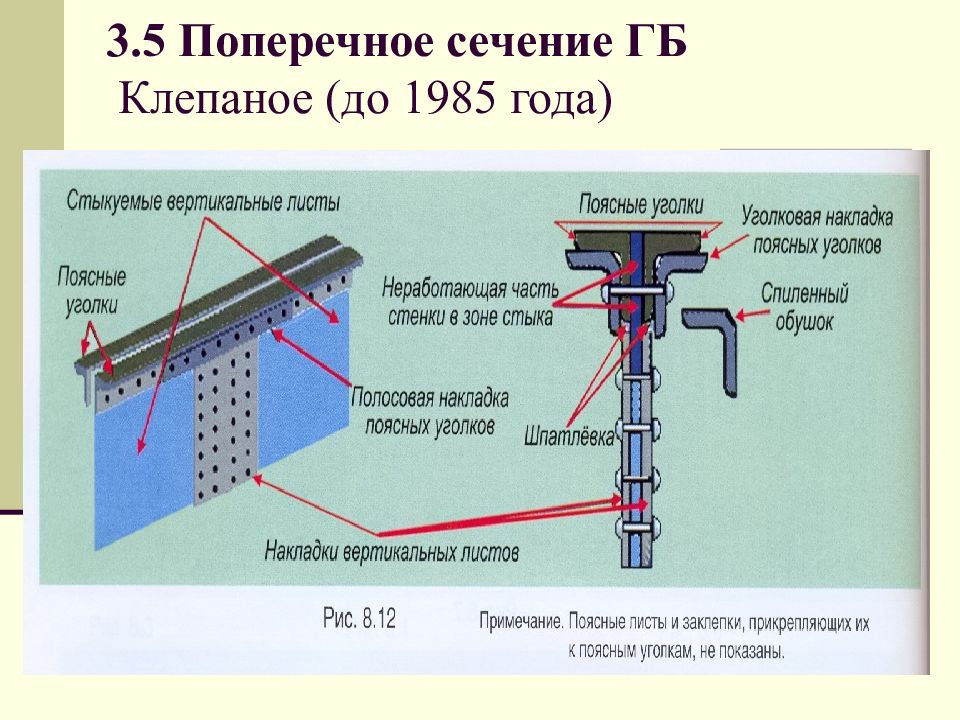

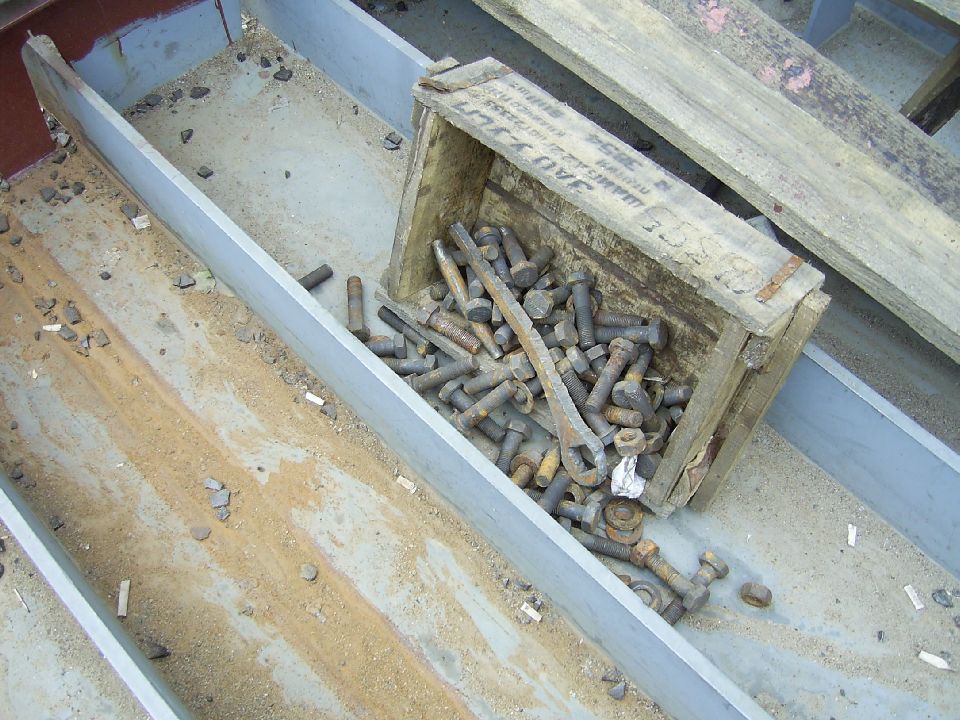

Слайд 32: 3.5 Поперечное сечение ГБ   Клепаное (до 1985 года)

32

Изображение слайда

Слайд 33

33

Изображение слайда

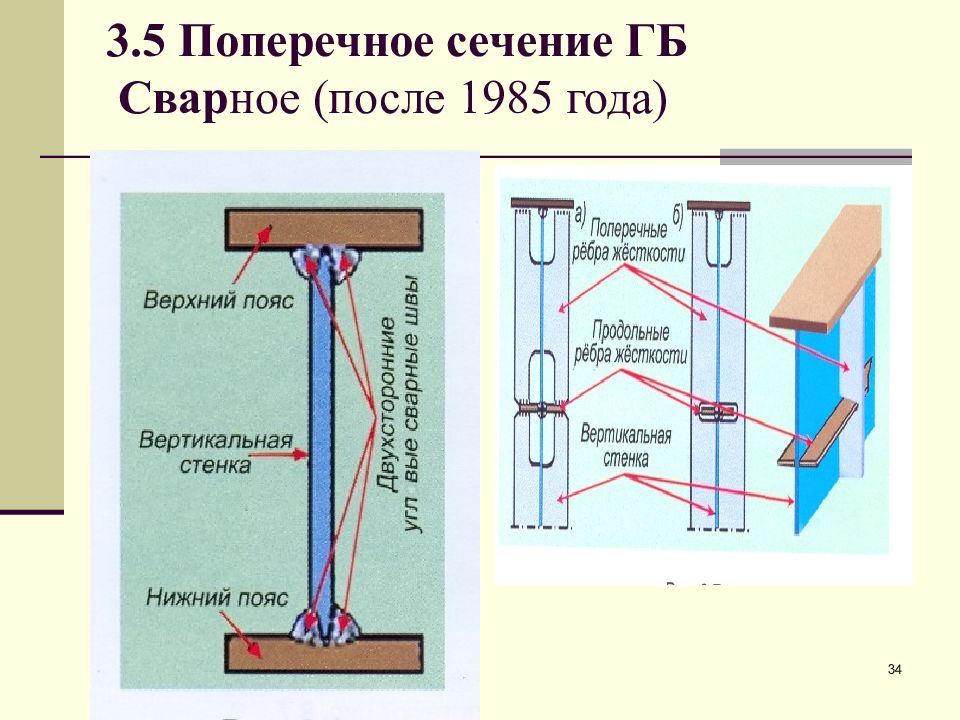

Слайд 34: 3.5 Поперечное сечение ГБ  Свар ное (после 1985 года)

34

Изображение слайда

Слайд 35: 3.5 Поперечное сечение ГБ  Свар ное (после 1985 года)

35

Изображение слайда

Последний слайд презентации: Проектирование мостов и ГТС» 8 семестр «Металлические мосты»

Слайд 36 Благодарю за внимание
