Межецкий Артём 10 ” Б ” Выполнил : Муниципальное общеобразовательное учреждение «Средняя общеобразовательная школа № 30 города Белово » Руководитель: Попова Ирина Александровна Белово 2011
1.Проводники и диэлектрики. 2. Проводники в электростатическом поле. 3. Диэлектрики в электростатическом поле. Два вида диэлектриков. 4.Диэлектрическая проницаемость.
проводники это вещества, которые проводят электрический ток есть свободные заряды диэлектрики это вещества, которые не проводят электрический ток нет свободных зарядов

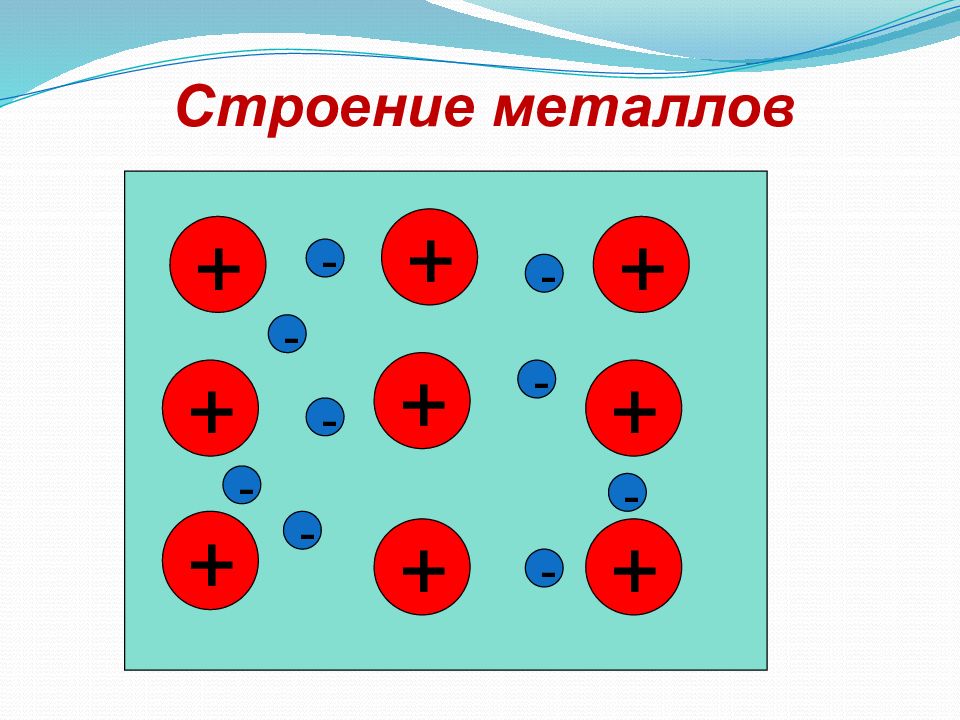

Строение металлов + + + + + + + + + - - - - - - - - -
Металлический проводник в электростатическом поле + + + + + + + + + - - - - - - - - + + + + + Е внешн. Е внутр. Е внешн.= Е внутр. -

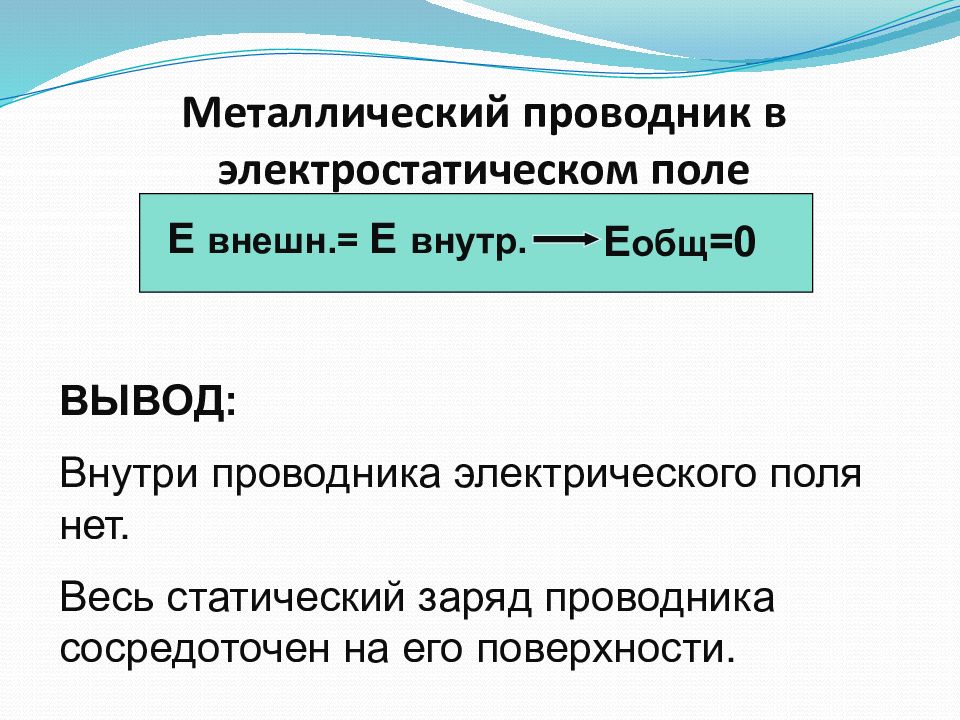

Е внешн.= Е внутр. Е общ =0 ВЫВОД: Внутри проводника электрического поля нет. Весь статический заряд проводника сосредоточен на его поверхности.

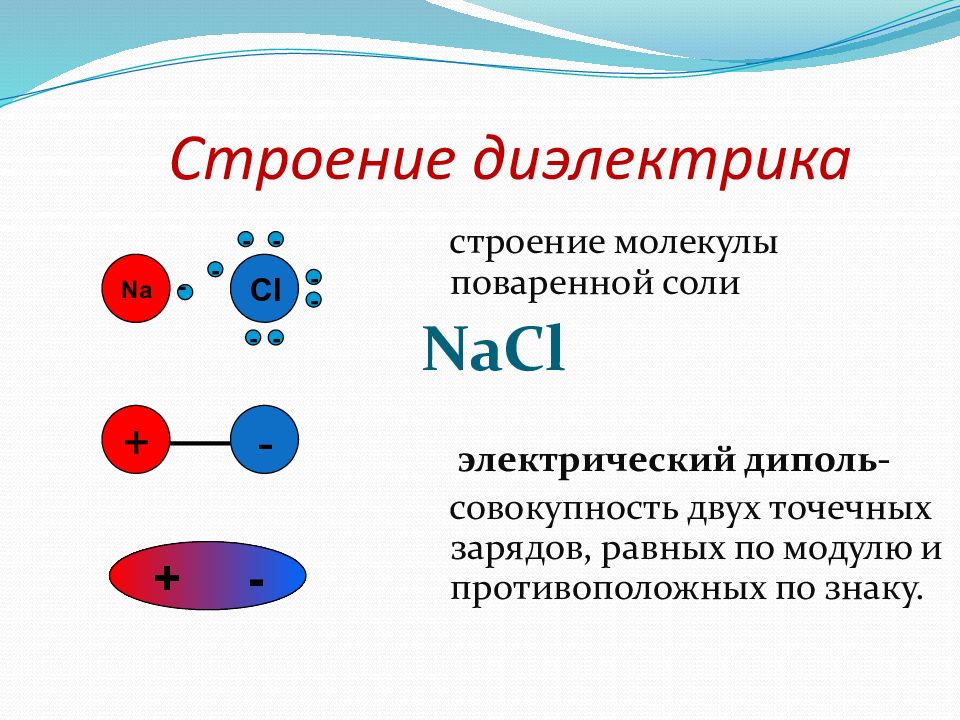

строение молекулы поваренной соли NaCl электрический диполь- совокупность двух точечных зарядов, равных по модулю и противоположных по знаку. Na Cl - - - - - - - - + - + -

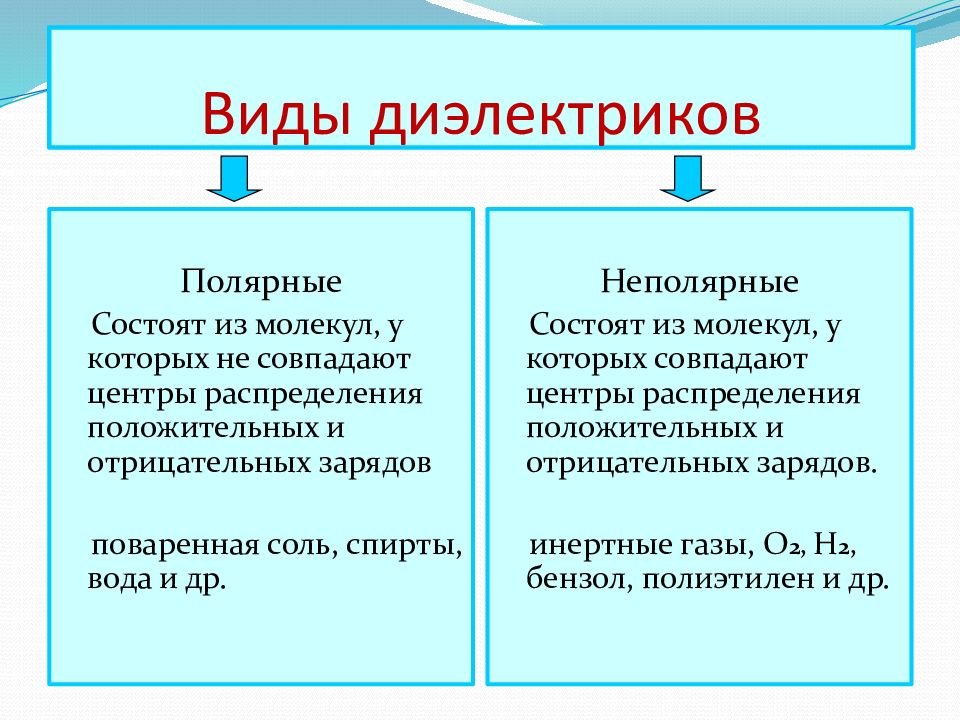

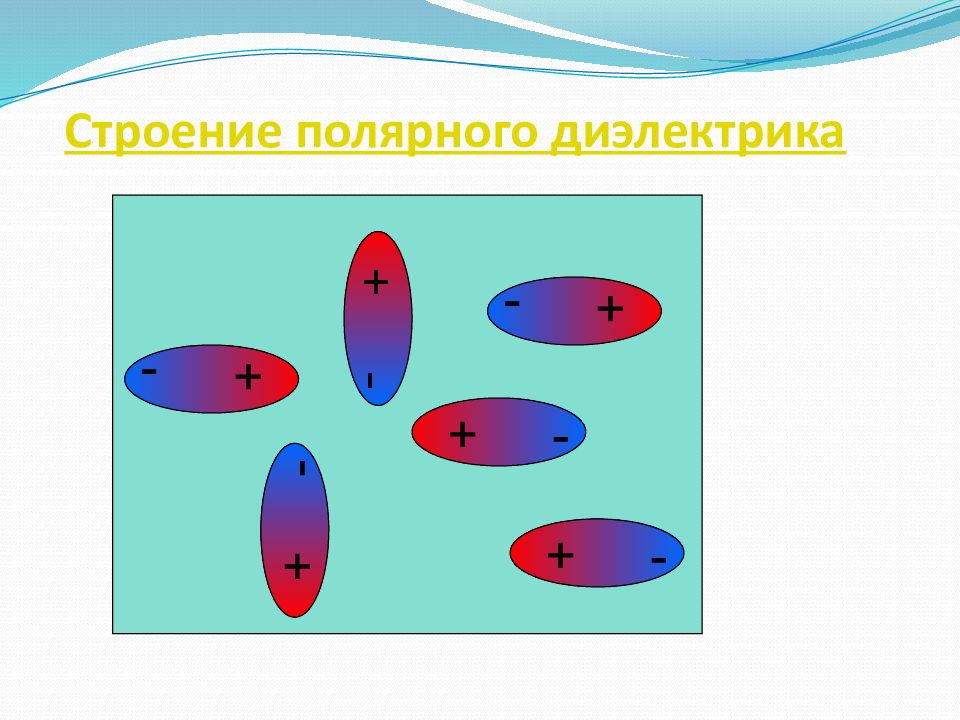

Полярные Состоят из молекул, у которых не совпадают центры распределения положительных и отрицательных зарядов поваренная соль, спирты, вода и др. Неполярные Состоят из молекул, у которых совпадают центры распределения положительных и отрицательных зарядов. инертные газы, О 2, Н 2, бензол, полиэтилен и др.
+ - + - + - + - + - + -
Диэлектрик в электрическом поле + - + + + + + + + - Е внеш. Е внутр. + - + - + - + - Е внутр. < Е внеш. ВЫВОД: ДИЭЛЕКТРИК ОСЛАБЛЯЕТ ВНЕШНЕЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ

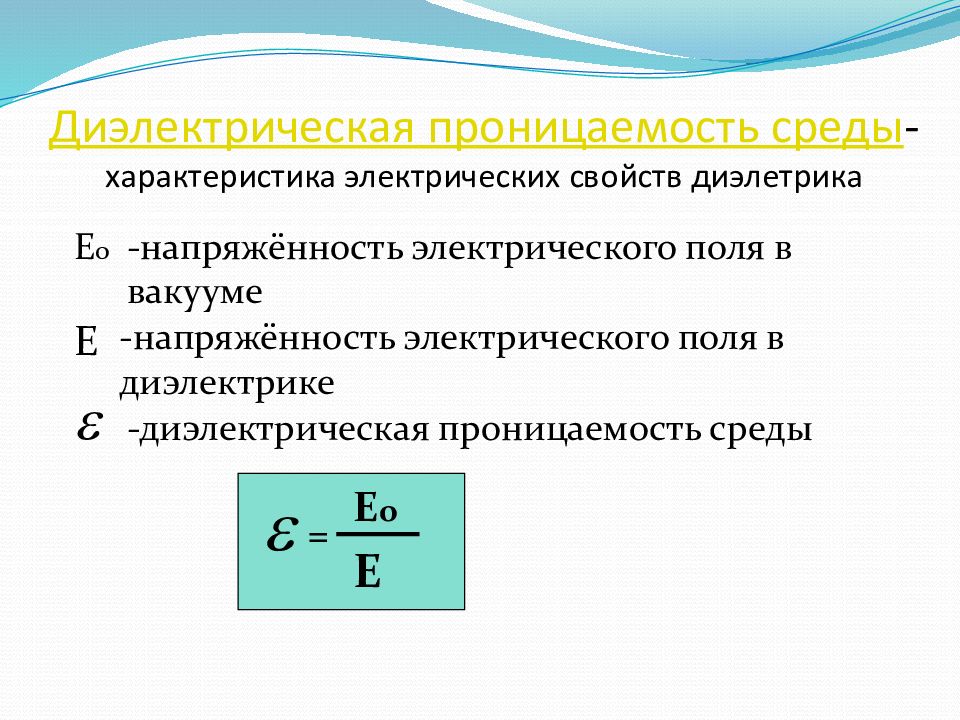

Е Е о -напряжённость электрического поля в вакууме -напряжённость электрического поля в диэлектрике -диэлектрическая проницаемость среды = Е о Е

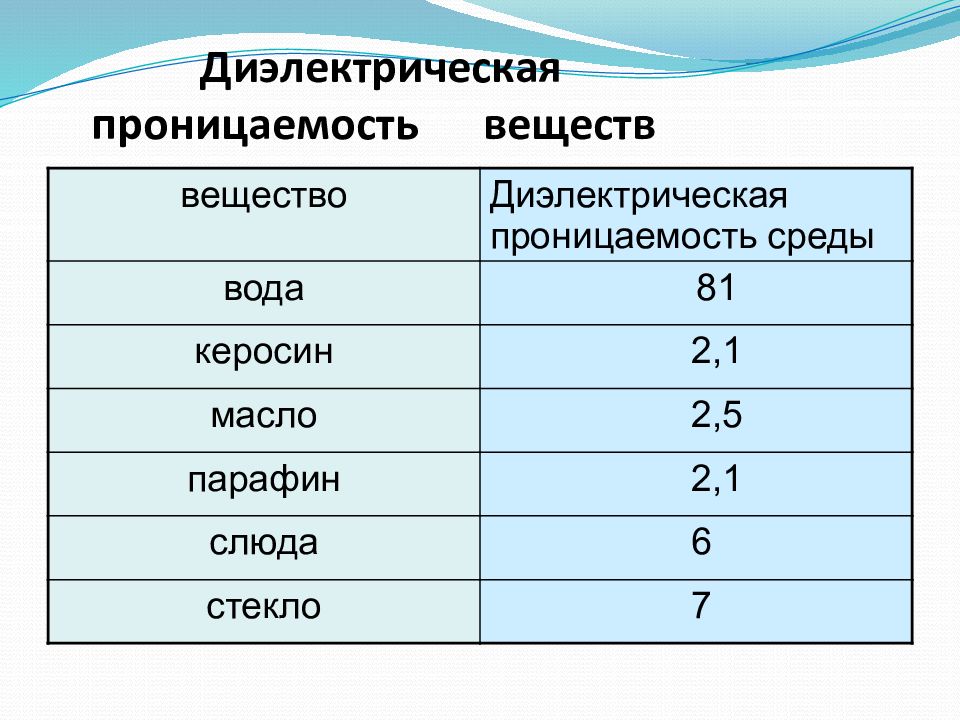

вещество Диэлектрическая проницаемость среды вода 81 керосин 2,1 масло 2,5 парафин 2,1 слюда 6 стекло 7

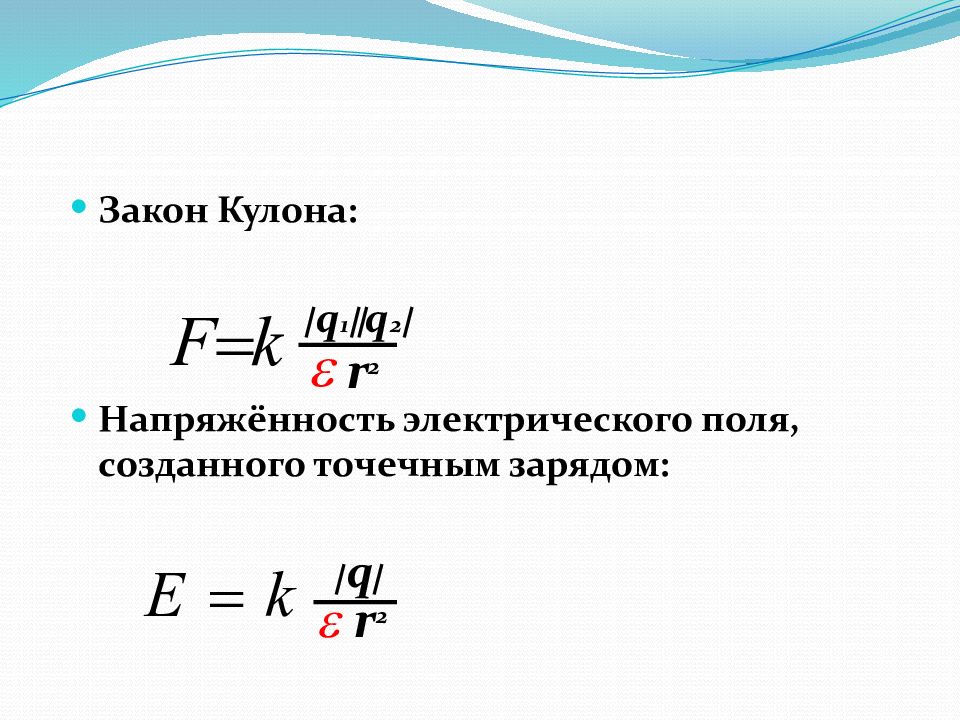

Закон Кулона: Напряжённость электрического поля, созданного точечным зарядом: q 1 q 2 r 2 q r 2

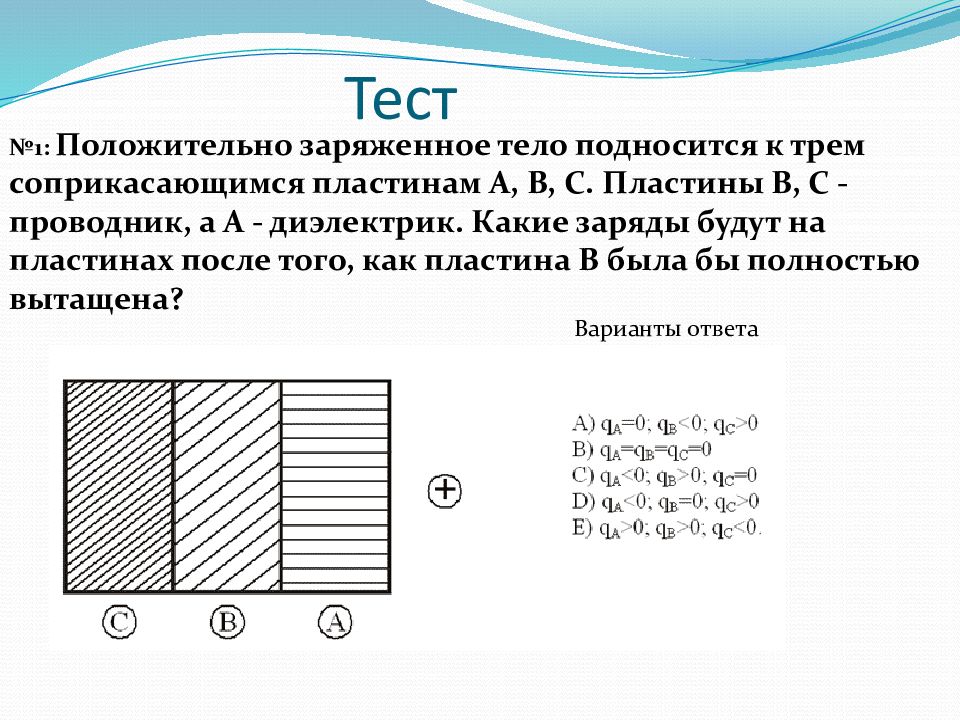

№1: Положительно заряженное тело подносится к трем соприкасающимся пластинам А, В, С. Пластины В, С - проводник, а А - диэлектрик. Какие заряды будут на пластинах после того, как пластина В была бы полностью вытащена? Варианты ответа

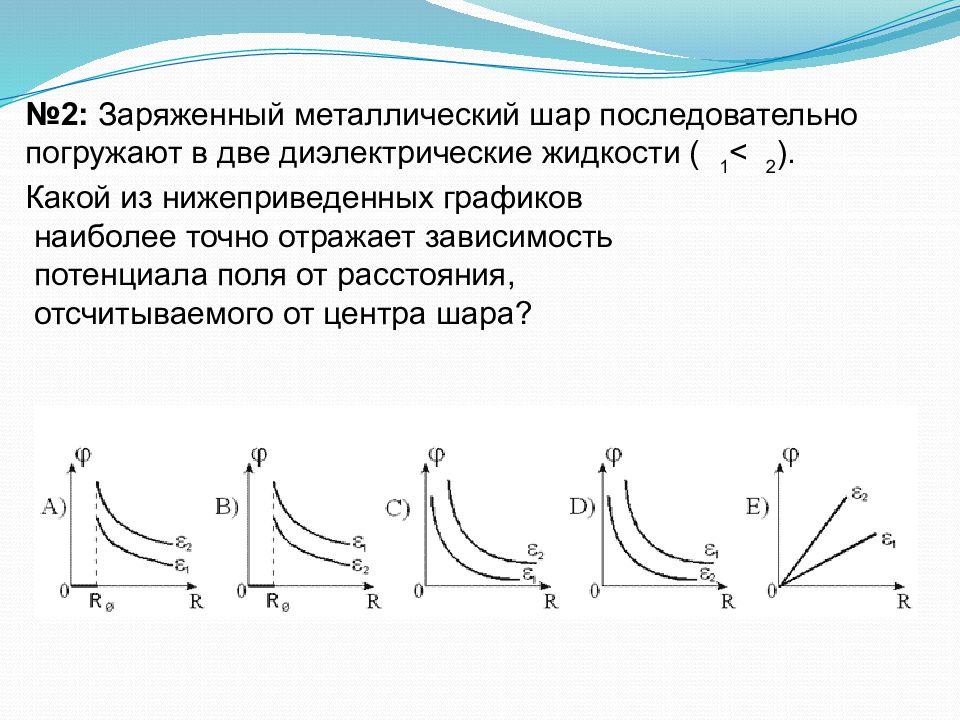

№2: Заряженный металлический шар последовательно погружают в две диэлектрические жидкости ( 1 < 2 ). Какой из нижеприведенных графиков наиболее точно отражает зависимость потенциала поля от расстояния, отсчитываемого от центра шара?

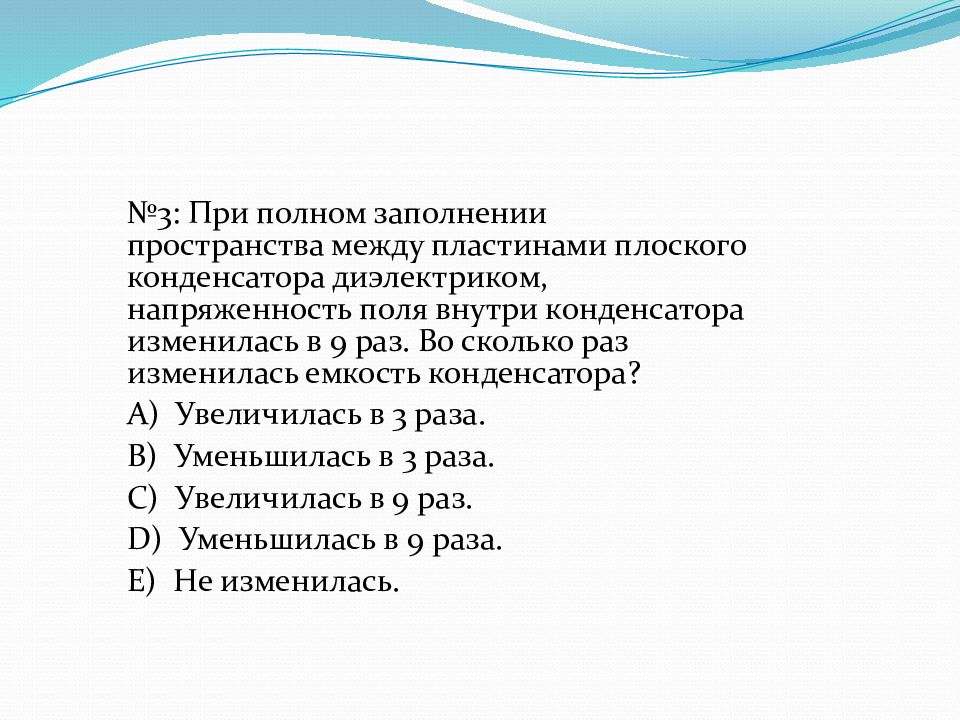

№3: При полном заполнении пространства между пластинами плоского конденсатора диэлектриком, напряженность поля внутри конденсатора изменилась в 9 раз. Во сколько раз изменилась емкость конденсатора? А) Увеличилась в 3 раза. B) Уменьшилась в 3 раза. C) Увеличилась в 9 раз. D) Уменьшилась в 9 раза. E) Не изменилась.
№4: Положительный заряд поместили в центр толстостенной незаряженной металлической сферы. Какой из нижеприведенных рисунков соответствует картине распределения силовых линий электростатического поля?

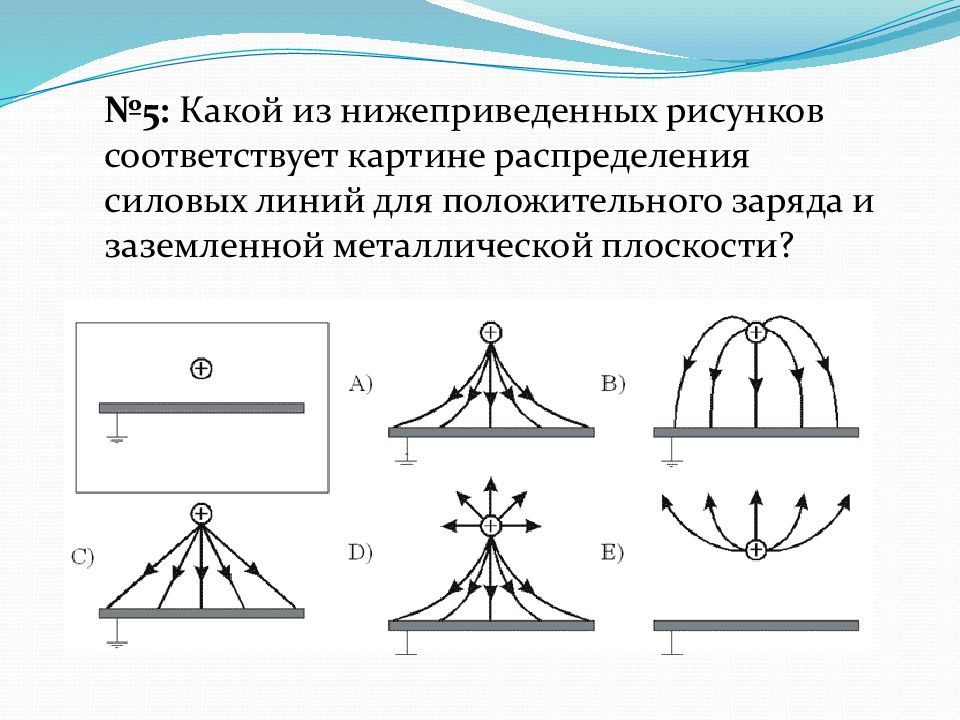

№5: Какой из нижеприведенных рисунков соответствует картине распределения силовых линий для положительного заряда и заземленной металлической плоскости?

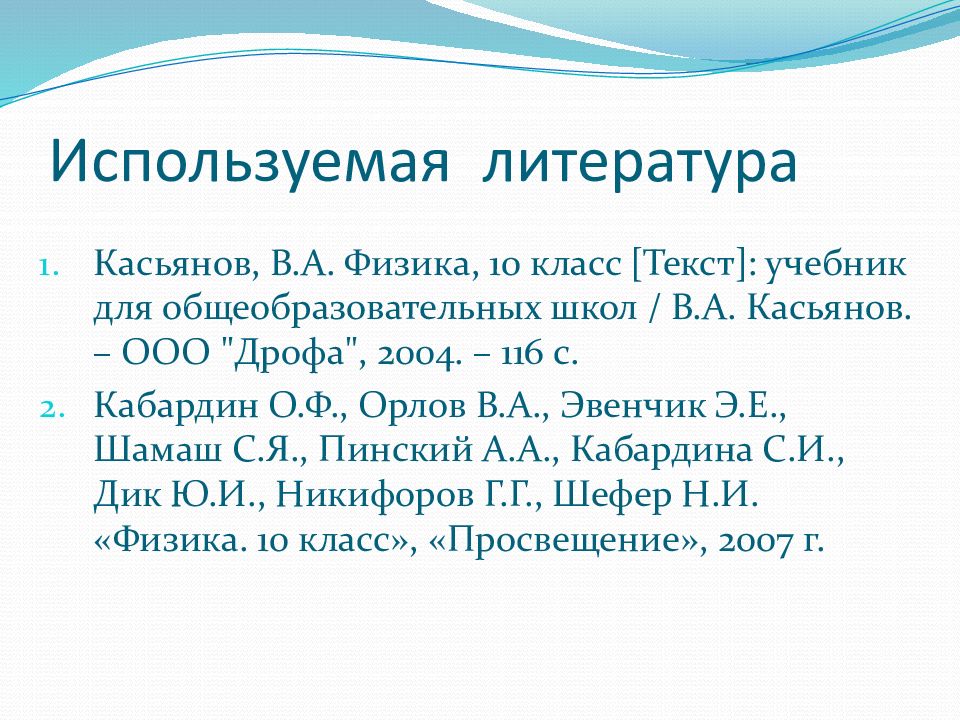

Касьянов, В.А. Физика, 10 класс [Текст]: учебник для общеобразовательных школ / В.А. Касьянов. – ООО "Дрофа", 2004. – 116 с. Кабардин О.Ф., Орлов В.А., Эвенчик Э.Е., Шамаш С.Я., Пинский А.А., Кабардина С.И., Дик Ю.И., Никифоров Г.Г., Шефер Н.И. «Физика. 10 класс», «Просвещение», 2007 г.
