Чертеж представлен двумя видами: Вид спереди (главный) Вид сверху. Большое количество штриховых линий затрудняет определение внутренней формы предмета Согласны ?
Разрезы используют для выявления внутреннего строения предмета.

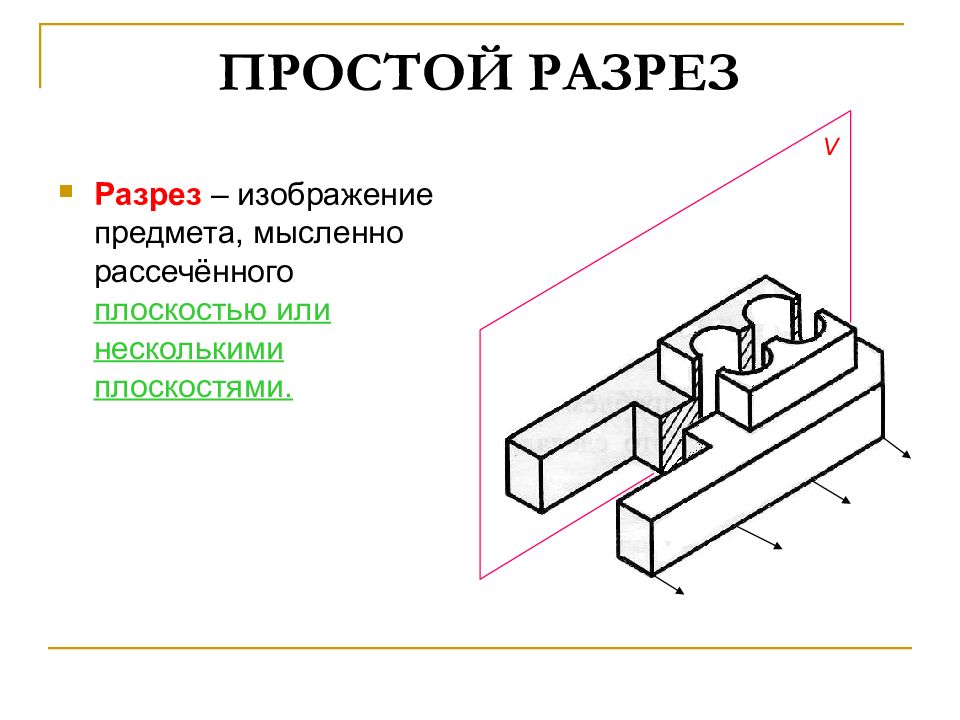

Разрез – изображение предмета, мысленно рассечённого плоскостью или несколькими плоскостями. V
Разрез – изображение предмета, мысленно рассечённого плоскостью или несколькими плоскостями. На разрезе показывается то, что попало в секущую плоскость и что расположено за ней.

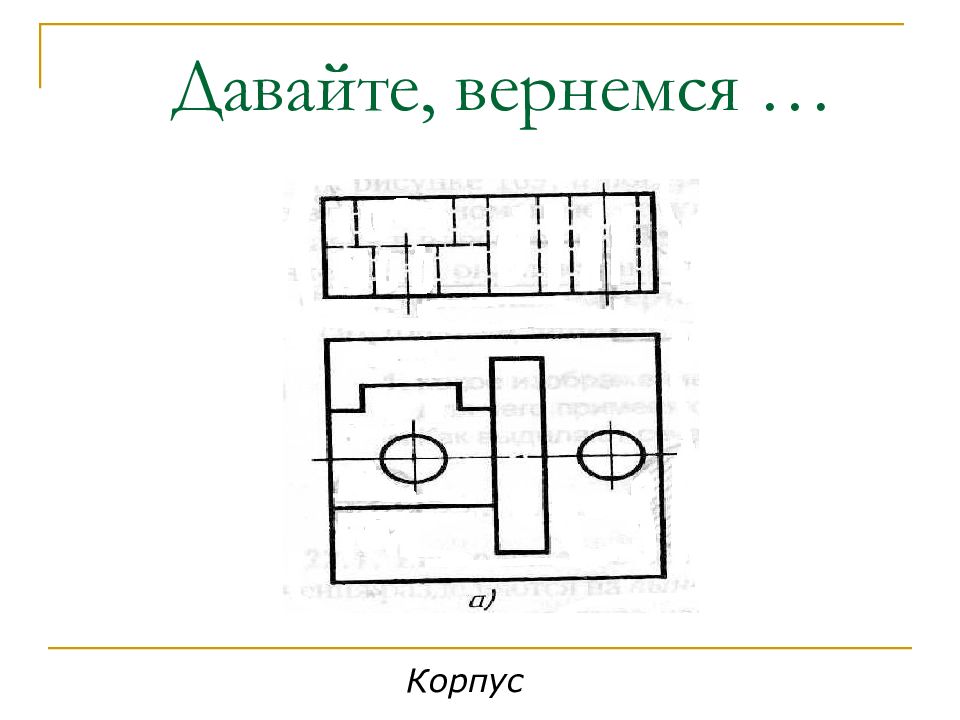

Корпус
На рисунке (б) устройство корпуса выявляется яснее. Согласны? Корпус
Если при выполнении разреза используют одну секущую плоскость, разрез называют простым (рис.1).

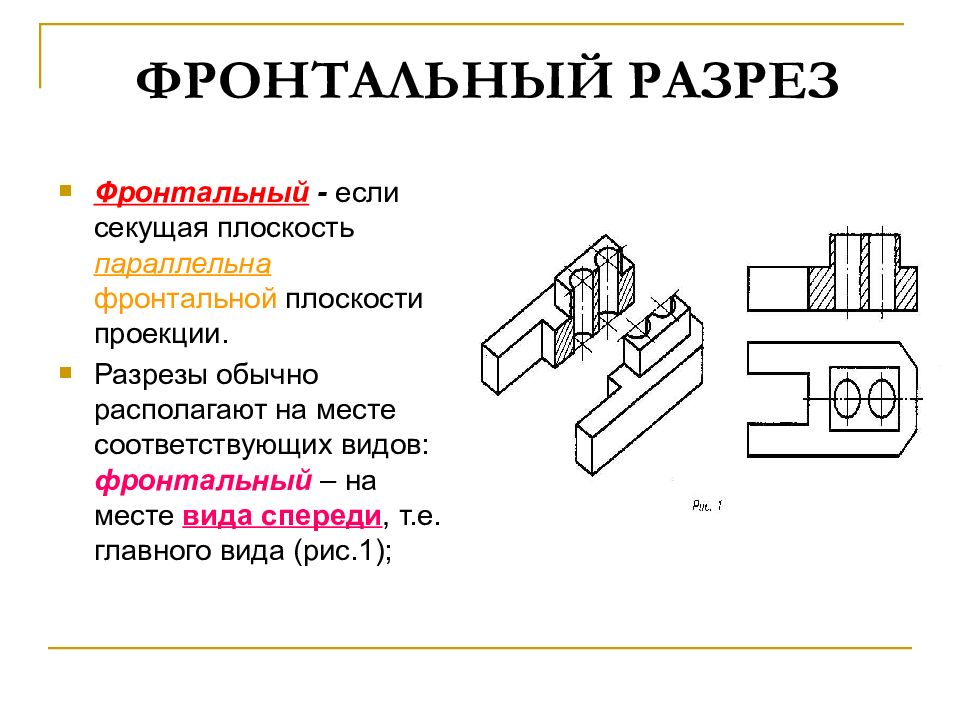

Фронтальный - если секущая плоскость параллельна фронтальной плоскости проекции. Разрезы обычно располагают на месте соответствующих видов: фронтальный – на месте вида спереди, т.е. главного вида (рис.1);

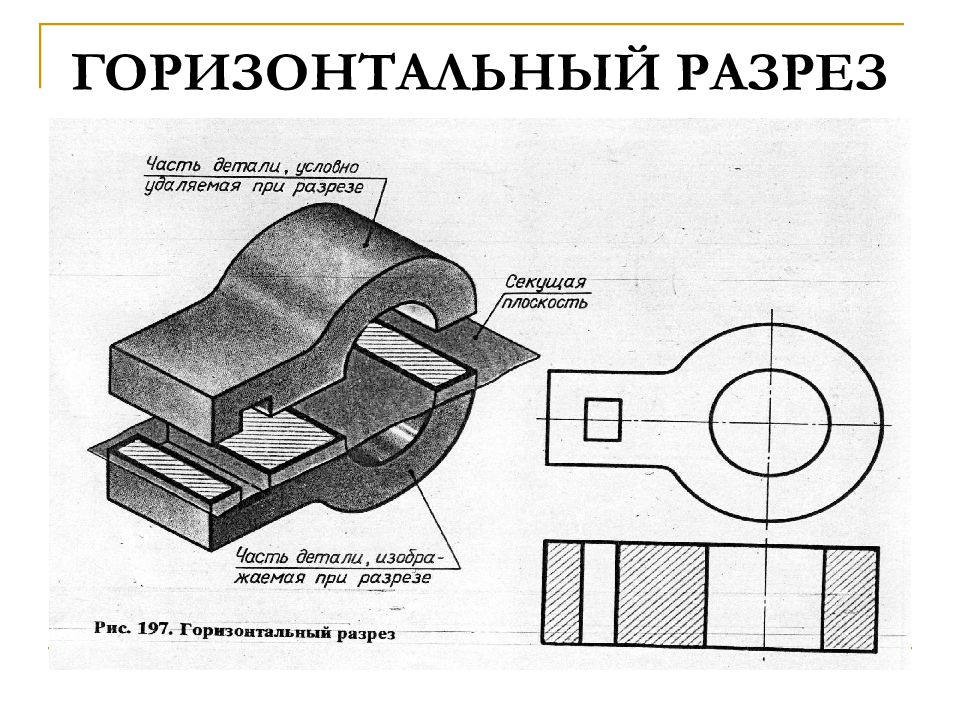

Горизонтальный - если секущая плоскость параллельна горизонтальной плоскости проекций. Разрезы обычно располагают на месте соответствующих видов: горизонтальный – на месте вида сверху (рис.2).

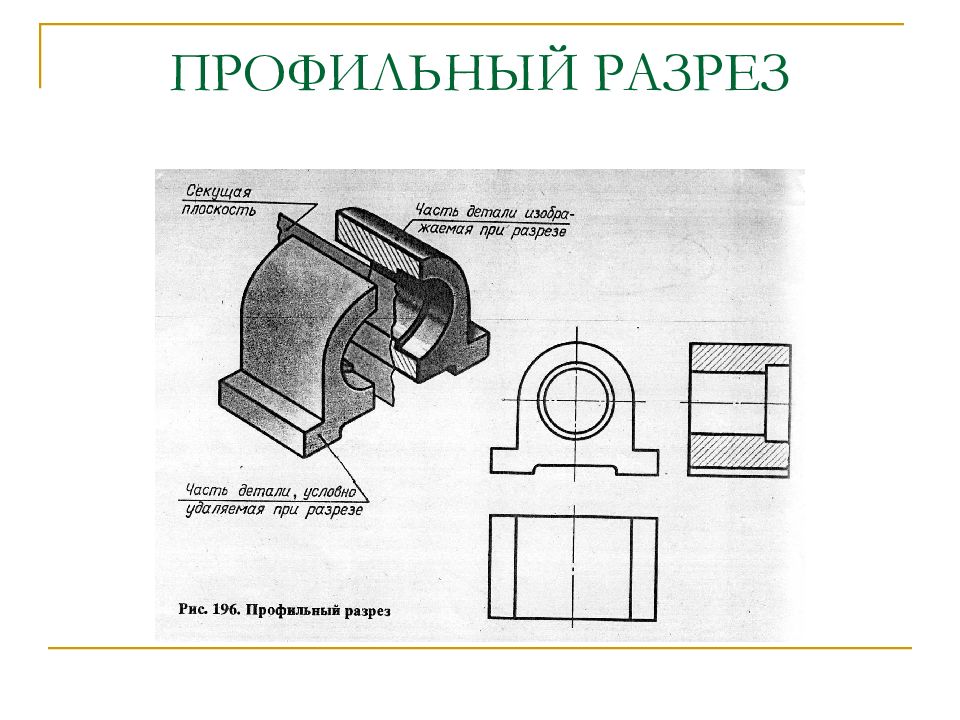

Профильный - если секущая плоскость параллельна профильной плоскости проекций. Разрезы обычно располагают на месте соответствующих видов: профильный – на месте вида слева (рис.3).

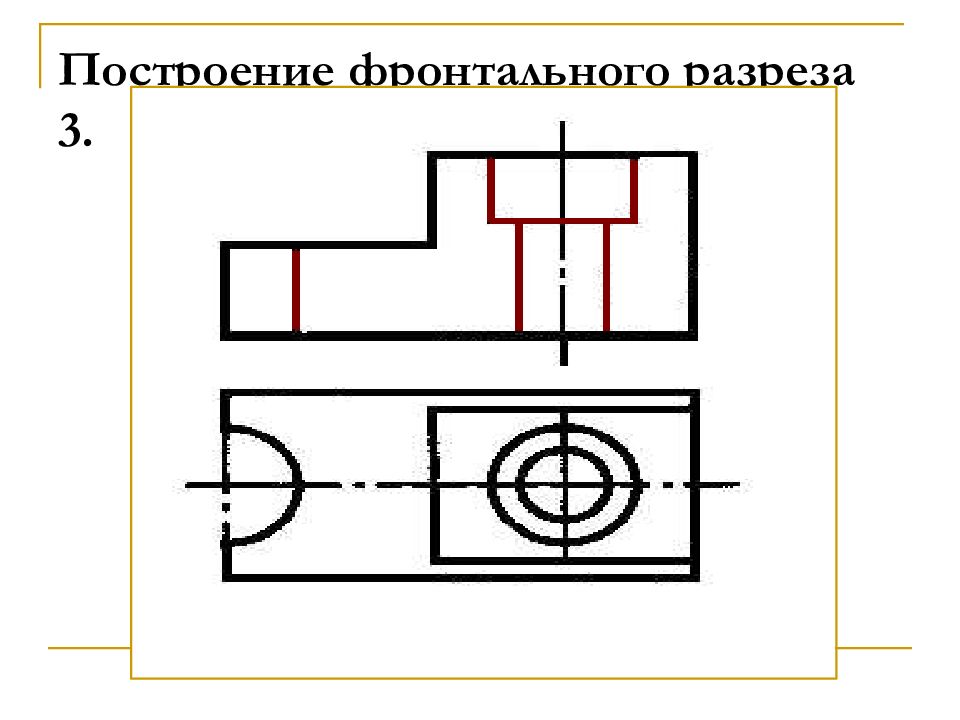

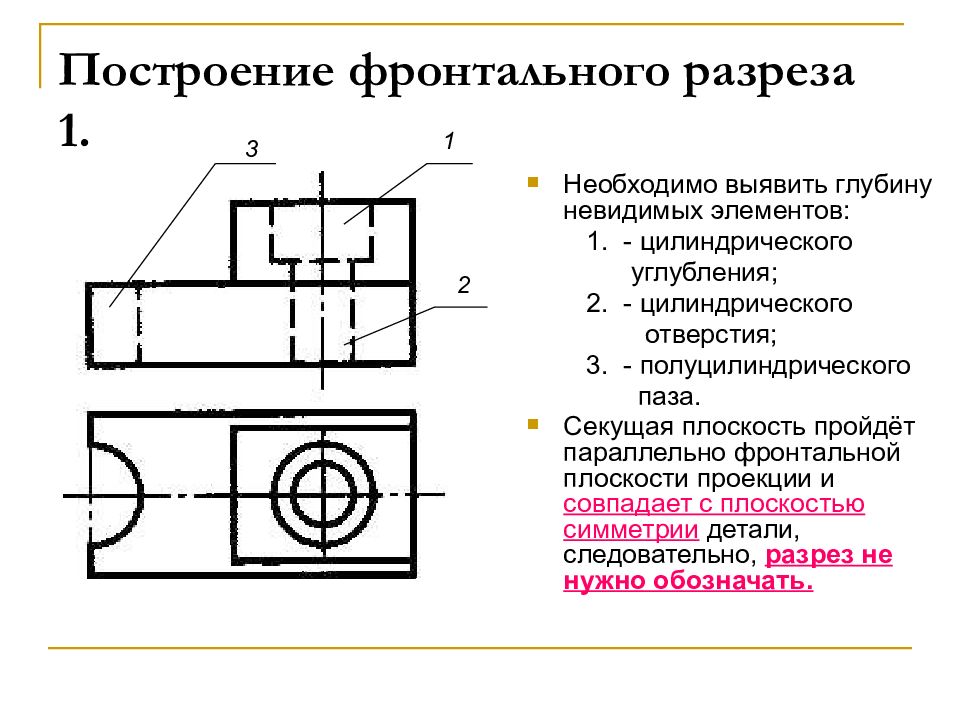

Необходимо выявить глубину невидимых элементов: 1. - цилиндрического углубления; 2. - цилиндрического отверстия; 3. - полуцилиндрического паза. Секущая плоскость пройдёт параллельно фронтальной плоскости проекции и совпадает с плоскостью симметрии детали, следовательно, разрез не нужно обозначать. 1 2 3

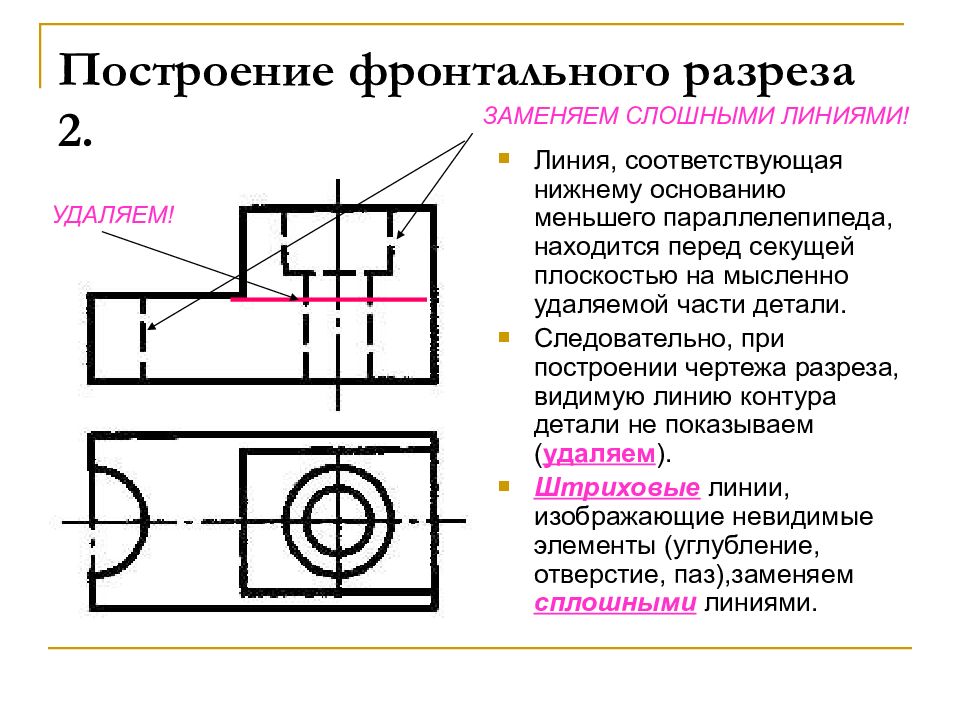

Линия, соответствующая нижнему основанию меньшего параллелепипеда, находится перед секущей плоскостью на мысленно удаляемой части детали. Следовательно, при построении чертежа разреза, видимую линию контура детали не показываем ( удаляем ). Штриховые линии, изображающие невидимые элементы (углубление, отверстие, паз),заменяем сплошными линиями. УДАЛЯЕМ! ЗАМЕНЯЕМ СЛОШНЫМИ ЛИНИЯМИ!
Штриховку выполняем, сплошными тонкими линиями толщиной S/2 под углом 45 к контуру детали. Обводим получившееся изображение сплошной основной линией толщиной 1 мм.

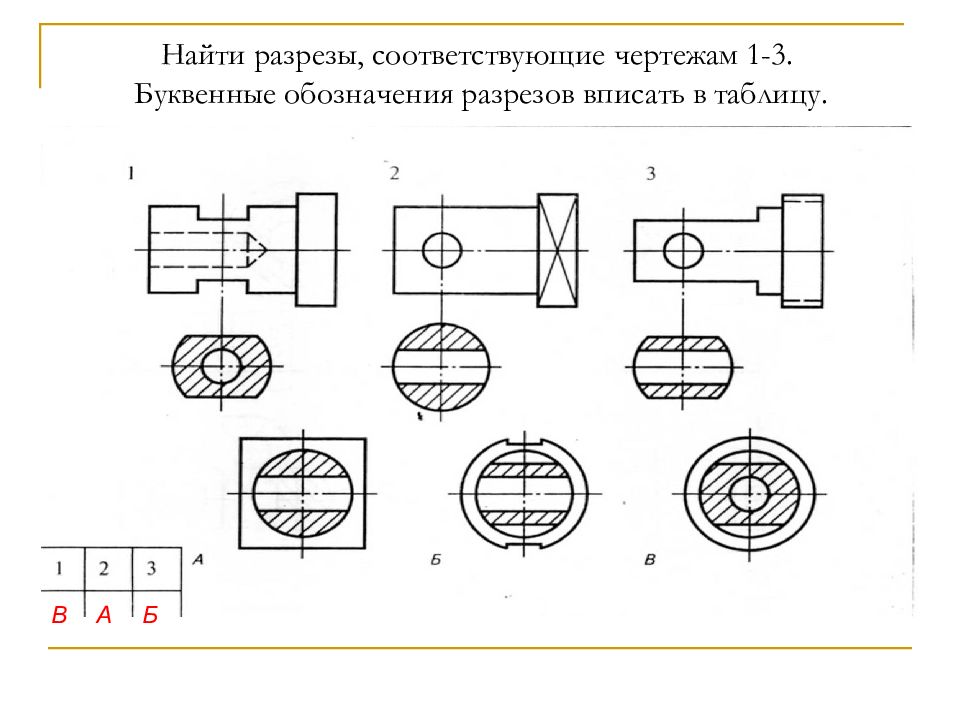

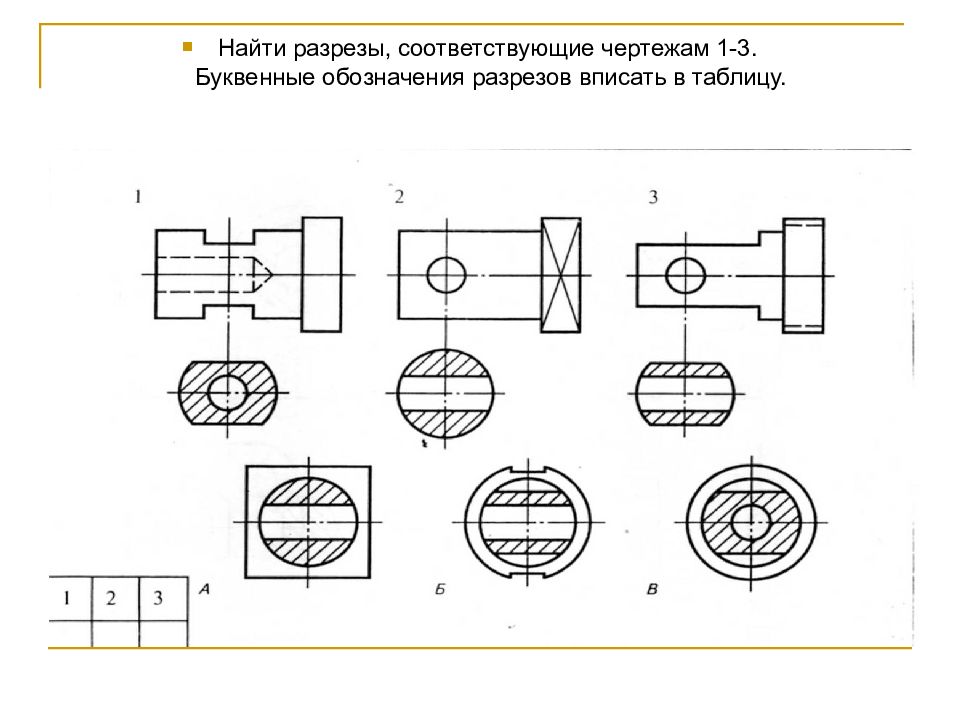

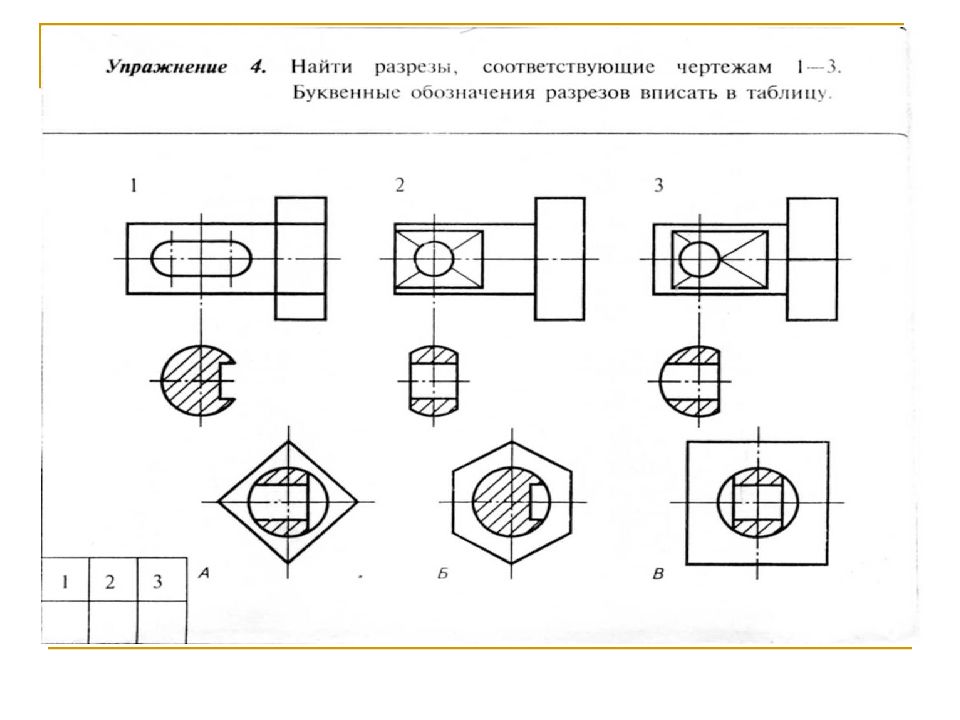

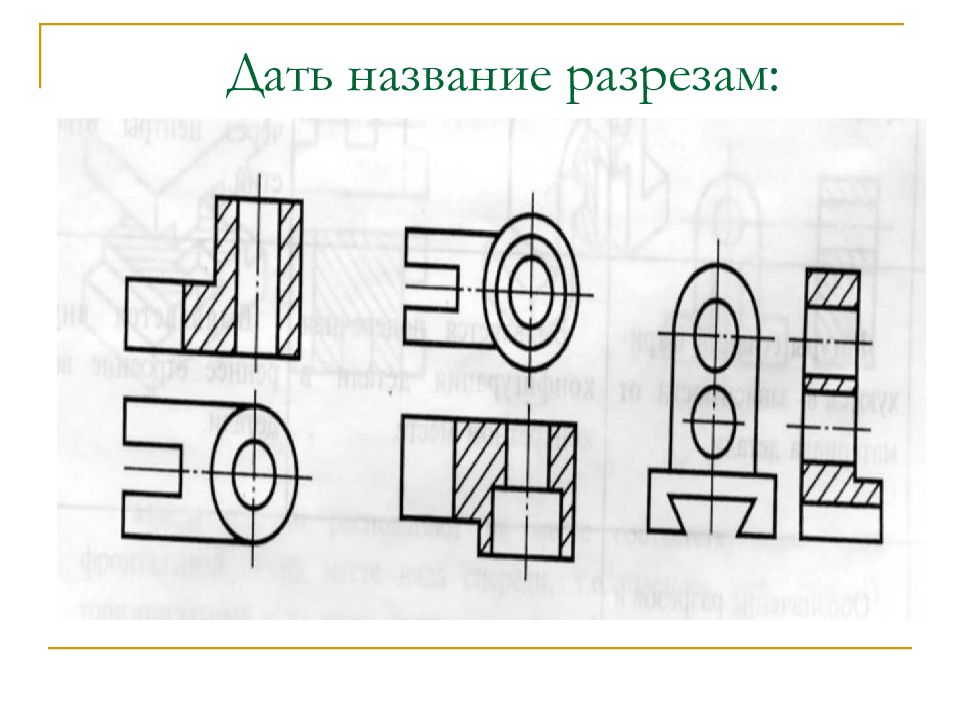

Найти разрезы, соответствующие чертежам 1-3. Буквенные обозначения разрезов вписать в таблицу.
В А Б
Б В А

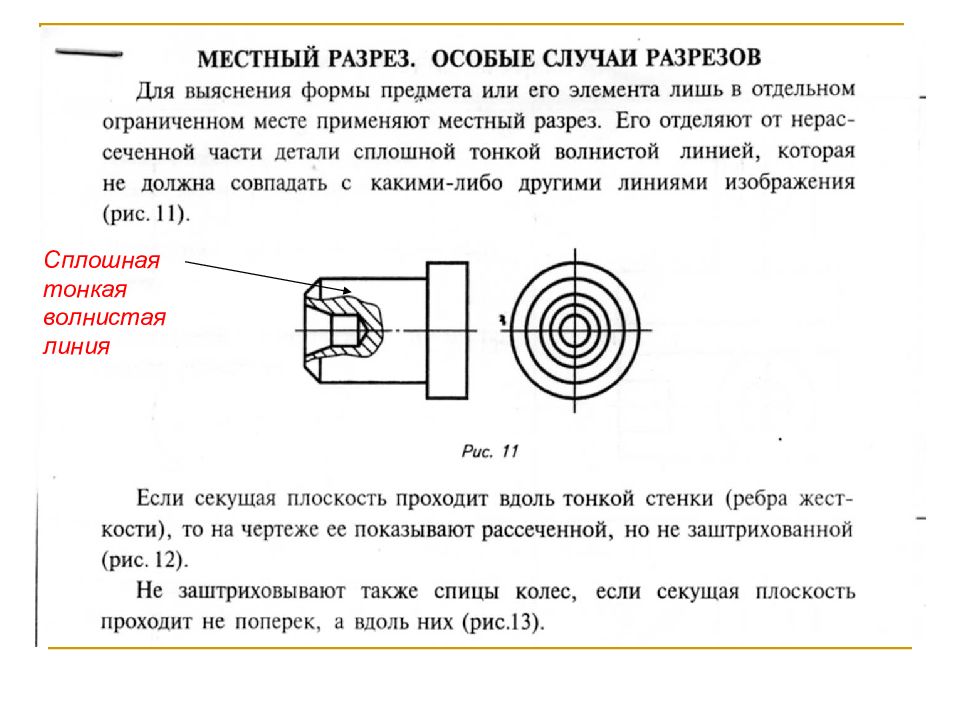

Сплошная тонкая волнистая линия

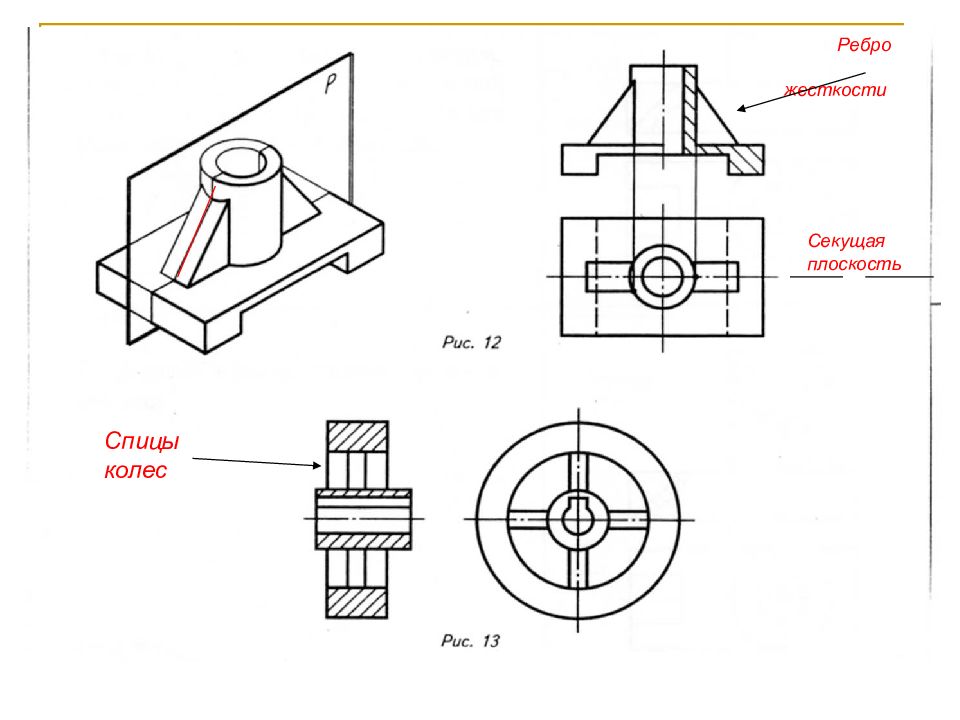

Ребро жесткости Секущая плоскость Спицы колес

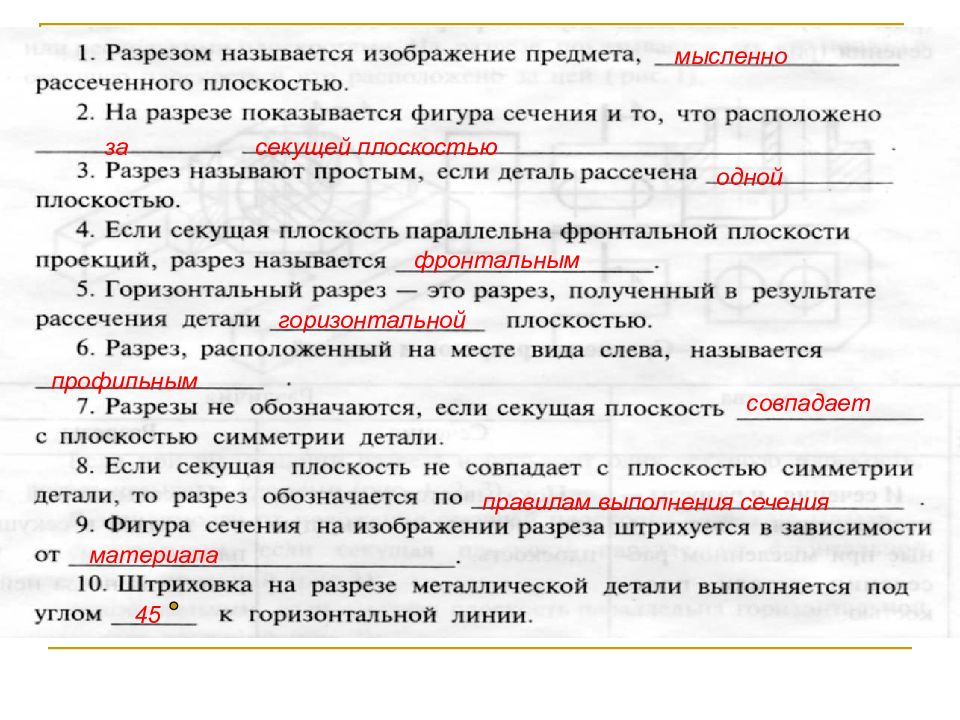

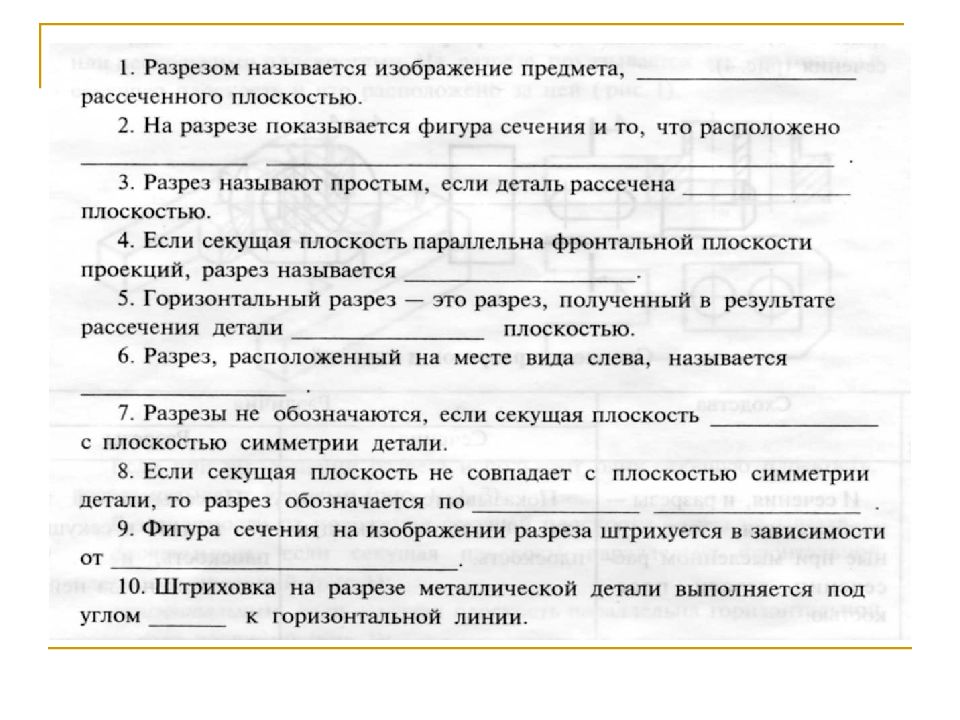

мысленно за секущей плоскостью одной фронтальным горизонтальной профильным совпадает правилам выполнения сечения материала 45

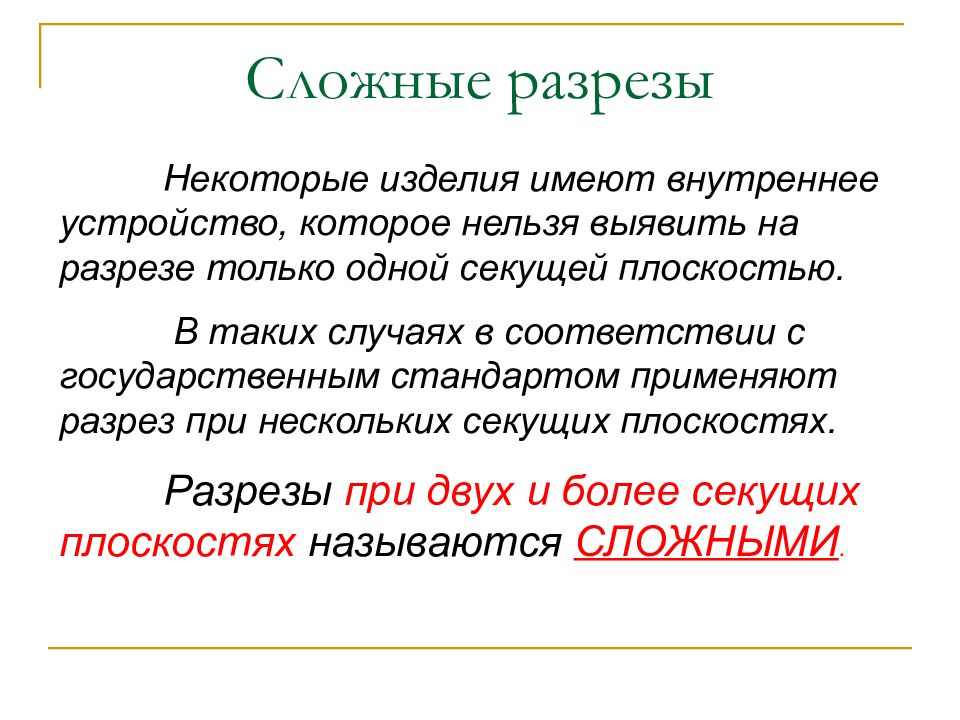

Некоторые изделия имеют внутреннее устройство, которое нельзя выявить на разрезе только одной секущей плоскостью. В таких случаях в соответствии с государственным стандартом применяют разрез при нескольких секущих плоскостях. Разрезы при двух и более секущих плоскостях называются СЛОЖНЫМИ.

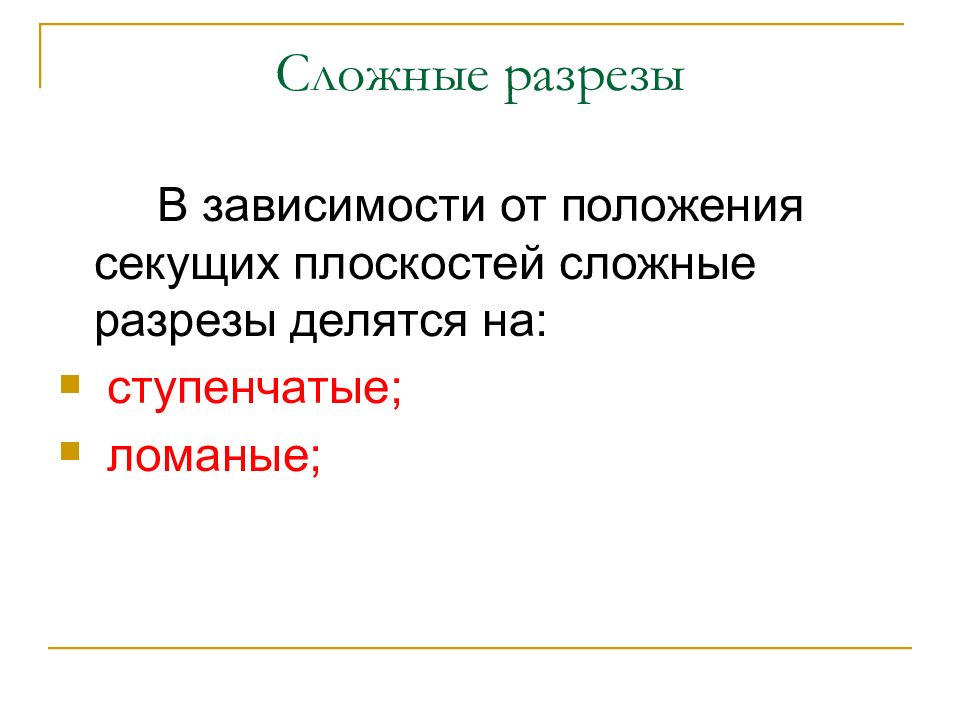

В зависимости от положения секущих плоскостей сложные разрезы делятся на: ступенчатые; ломаные;

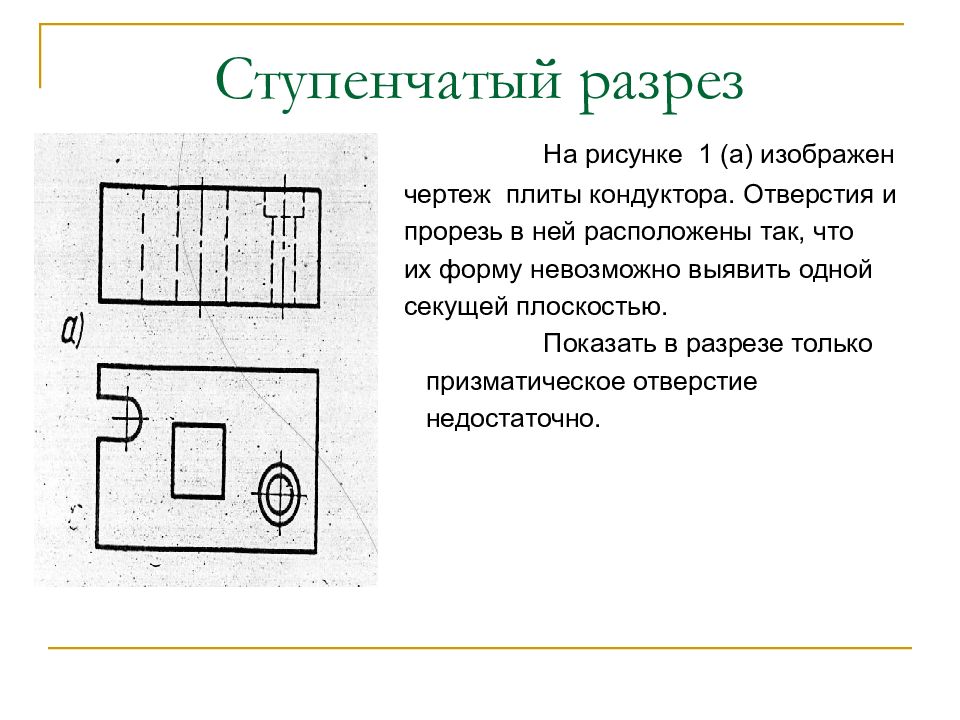

На рисунке 1 (а) изображен чертеж плиты кондуктора. Отверстия и прорезь в ней расположены так, что их форму невозможно выявить одной секущей плоскостью. Показать в разрезе только призматическое отверстие недостаточно.

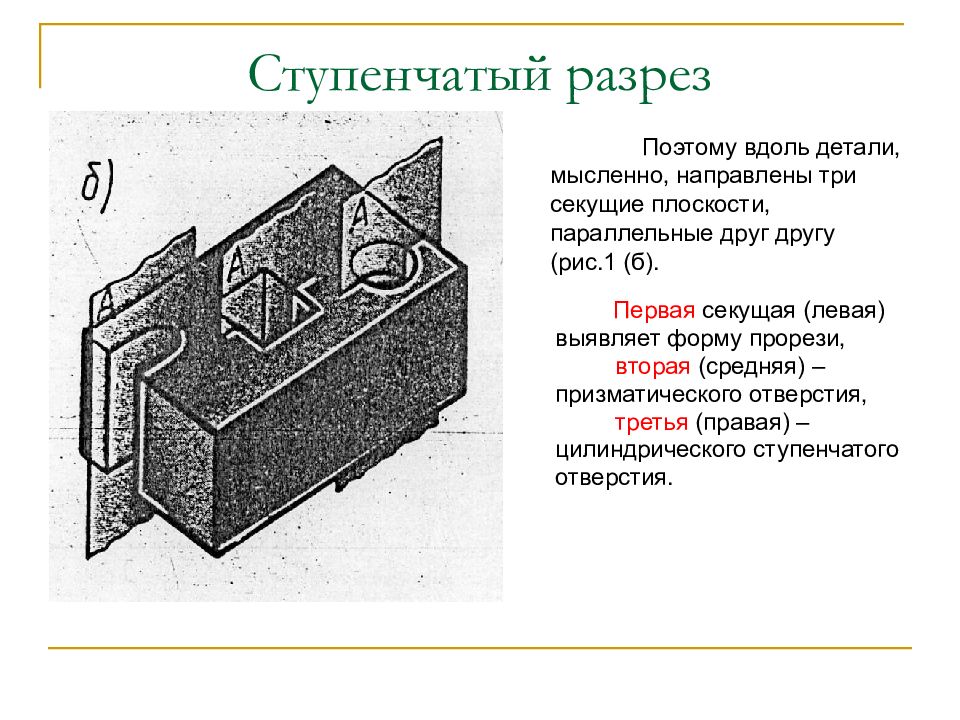

Первая секущая (левая) выявляет форму прорези, вторая (средняя) – призматического отверстия, третья (правая) – цилиндрического ступенчатого отверстия. Поэтому вдоль детали, мысленно, направлены три секущие плоскости, параллельные друг другу (рис.1 (б).
Вывод: все три секущие плоскости совмещены в плоскости чертежа.

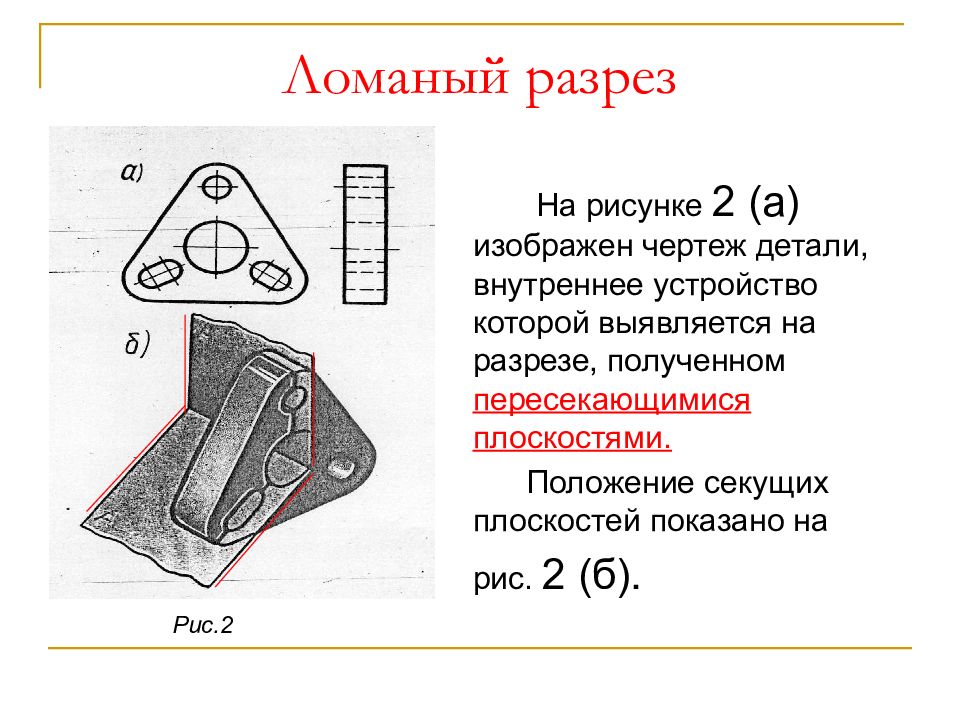

На рисунке 2 (а) изображен чертеж детали, внутреннее устройство которой выявляется на разрезе, полученном пересекающимися плоскостями. Положение секущих плоскостей показано на рис. 2 (б). Рис.2

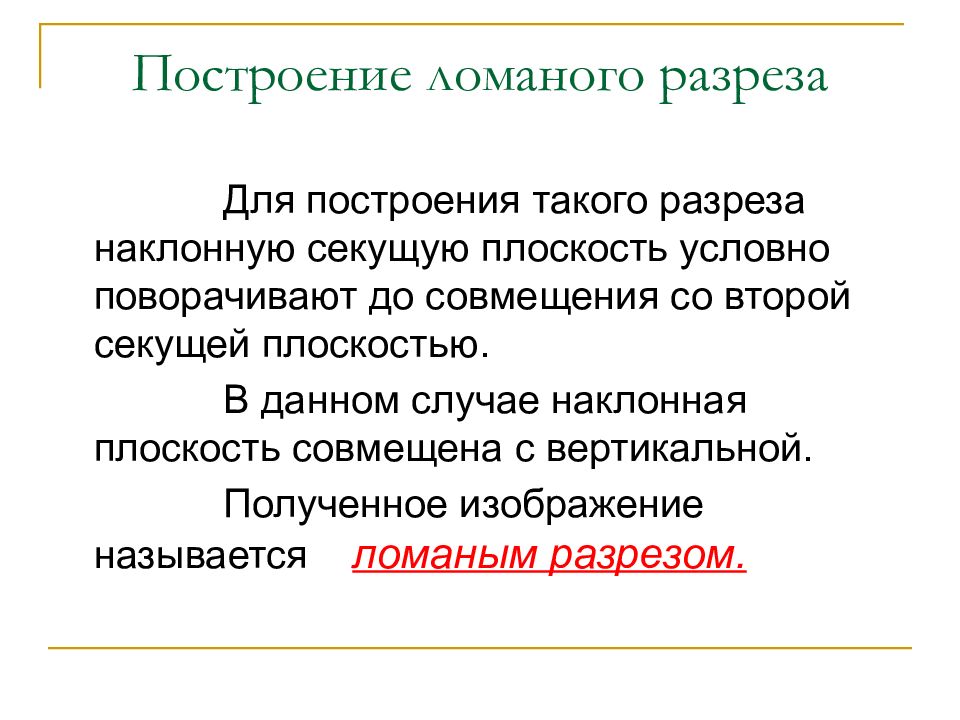

Для построения такого разреза наклонную секущую плоскость условно поворачивают до совмещения со второй секущей плоскостью. В данном случае наклонная плоскость совмещена с вертикальной. Полученное изображение называется ломаным разрезом.
На рисунке 233 (справа) показана ошибка, которую часто допускают. Она возникает потому, что учащиеся мысленно не поворачивают наклонную плоскость до совмещения с вертикальной и строят ломаный разрез в проекционной связи.
