«ОРУЖИЕ ПОБЕДЫ» Тема 1: Трехлинейная винтовка С. Мосина северодвинск 2014
ЛЕГЕНДА

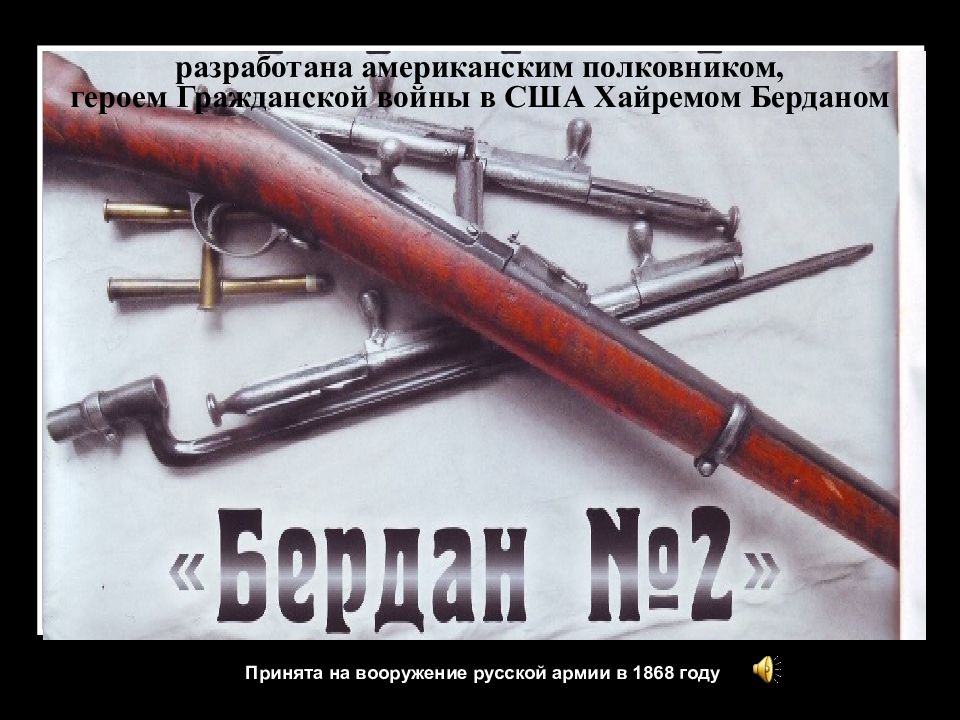

разработана американским полковником, героем Гражданской войны в США Хайремом Берданом Принята на вооружение русской армии в 1868 году
Одновременно в 1890 году были рассмотрены ещё 23 системы, не показавшие, однако, преимущества перед уже отобранными для дальнейшего сравнения Нагана и Мосина.

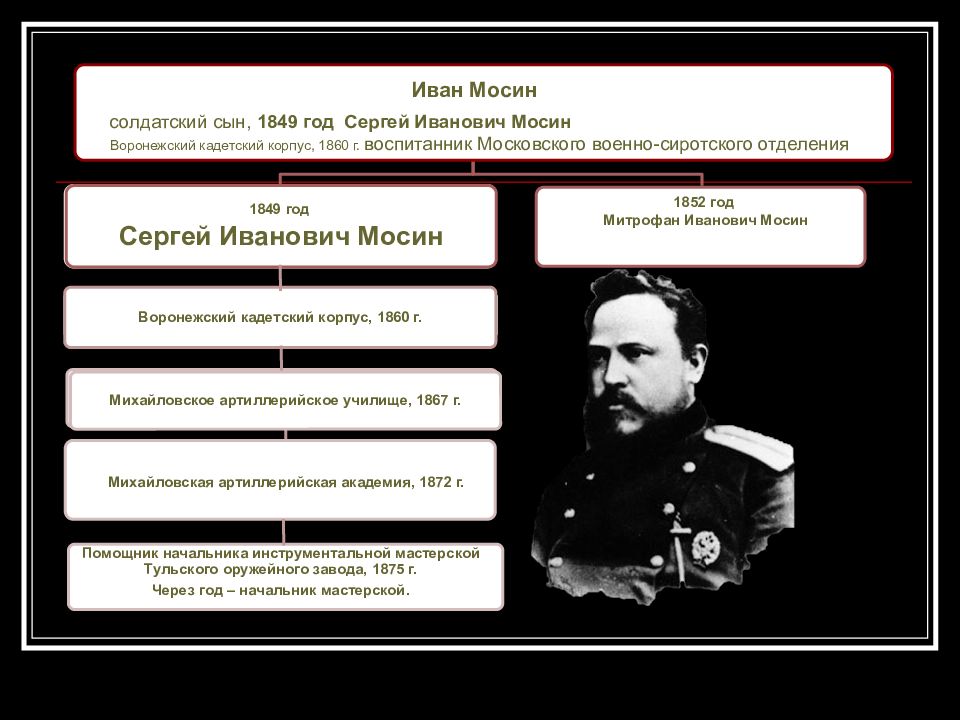

Иван Мосин солдатский сын, 1849 год Сергей Иванович Мосин Воронежский кадетский корпус, 1860 г. воспитанник Московского военно-сиротского отделения Михайловское артиллерийское училище, 1867 г. Михайловская артиллерийская академия, 1872 г. Помощник начальника инструментальной мастерской Тульского оружейного завода, 1875 г. Через год – начальник мастерской. 1852 год Митрофан Иванович Мосин 1849 год Сергей Иванович Мосин Воронежский кадетский корпус, 1860 г. Михайловское артиллерийское училище, 1867 г.
В России до 1917 года и ряде других стран калибр измерялся в линиях. Одна линия равна 0,1 дюйма (точнее - 0,254 см или 2,54 мм). В современной речи укоренилось название «трёхлинейка», что буквально означает винтовку образца 1891 года (системы Мосина) калибра в три линии. 2,54 мм х 3 = 7,62 мм
Год создания: 1891г. Масса: 4,05 кг Длина: 1232мм Длина ствола: 729мм Патрон: 7,62х54мм Калибр: 7,62мм Принцип работы: Скользящий затвор Скорострельность: 30 выстрелов / мин Нач. скорость пули: 865-870м / с Эффективная дальность: 2000м Вид боепитания: обойма на 5 патронов Количество единиц более 37 000 000

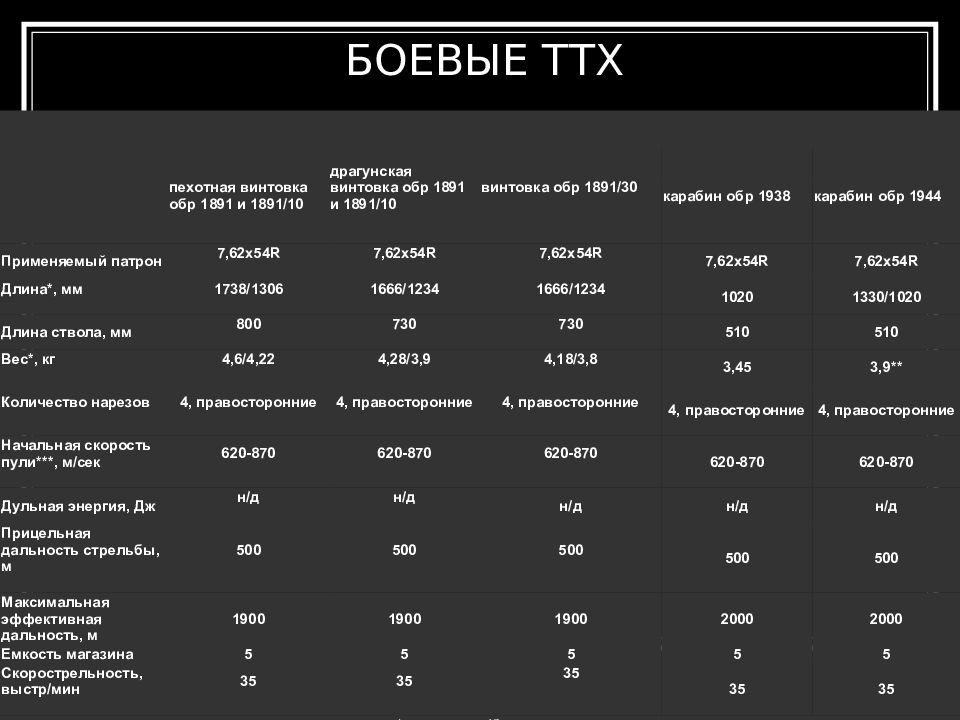

пехотная винтовка обр 1891 и 1891/10 драгунская винтовка обр 1891 и 1891/10 винтовка обр 1891/30 карабин обр 1938 карабин обр 1944 Применяемый патрон 7,62х54 R 7,62х54 R 7,62х54 R 7,62х54 R 7,62х54 R Длина*, мм 1738/1306 1666/1234 1666/1234 1020 1330/1020 Длина ствола, мм 800 730 730 510 510 Вес*, кг 4,6/4,22 4,28/3,9 4,18/3,8 3,45 3,9** Количество нарезов 4, правосторонние 4, правосторонние 4, правосторонние 4, правосторонние 4, правосторонние Начальная скорость пули***, м/сек 620-870 620-870 620-870 620-870 620-870 Дульная энергия, Дж н/д н/д н/д н/д н/д Прицельная дальность стрельбы, м 500 500 500 500 500 Максимальная эффективная дальность, м 1900 1900 1900 2000 2000 Емкость магазина 5 5 5 5 5 Скорострельность, выстр/мин 35 35 35 35 35 * со штыком/без штыка ** с несъемным складным штыком *** меньшее значение - тупоконечная пуля обр. 1891 г., большее - остроконечная легкая обр. 1931 г.
Винтовки обр. 1891 и 1891/30 года являлись высокоточным оружием, позволяющим уверенно поражать одиночную цель на дистанции до 400 м, снайпером с использованием оптики — до 800 м; групповую — на дистанции до 800 м. В таблице ниже представлены результаты стрельбы из рядового экземпляра винтовки обр. 1891/30 года лёгкой пулей обр. 1908 года с начальной скоростью 865 м/с. Срединное отклонение — половина ширины центральной полосы рассеивания, вмещающей 50 % всех попаданий. Расстояние по высоте боковое 100 3 2 200 4 4 300 6 6 400 8 8 500 11 10 600 14 13 700 17 17 800 21 20 900 26 24 1000 33 29 1100 39 36 1200 46 42 1300 56 49 1400 65 56 1500 75 65 1600 88 75 1700 100 88 1800 120 100 1900 150 120 2000 170 150

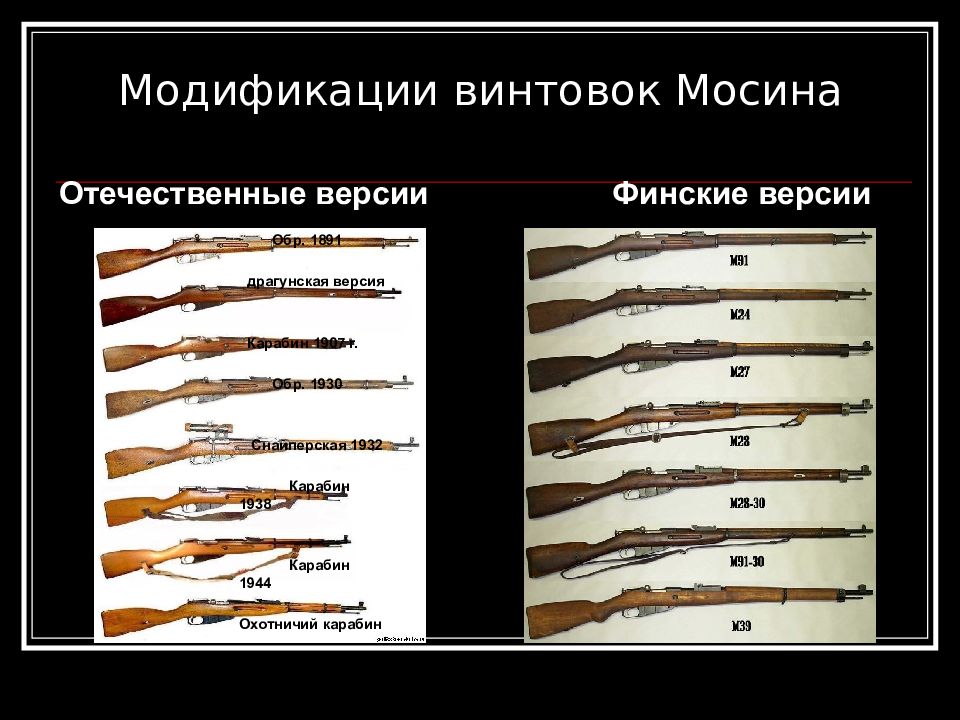

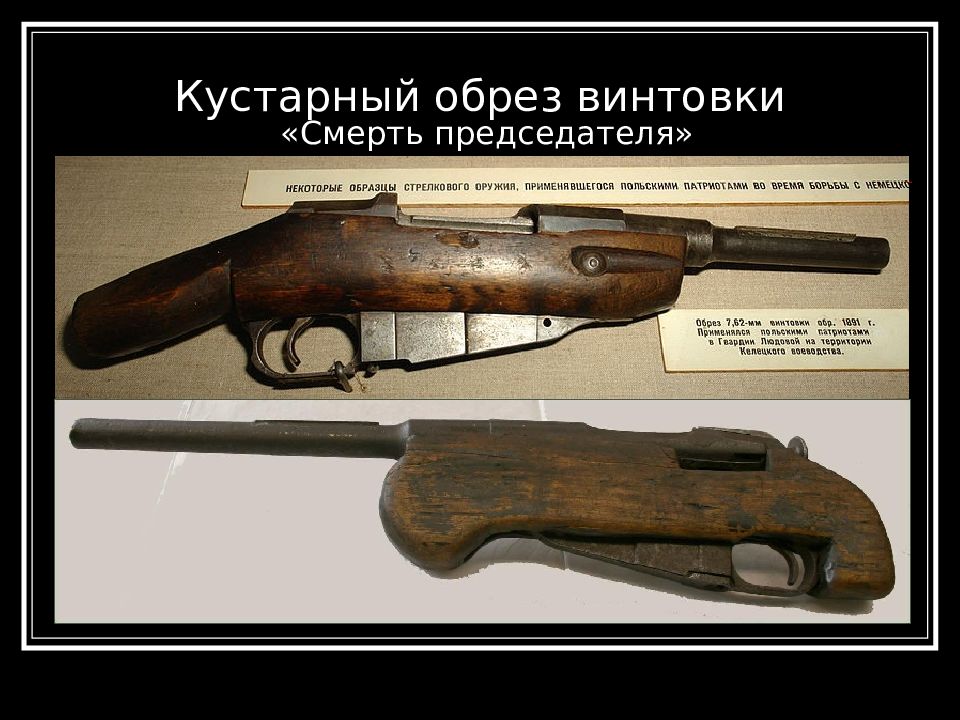

Отечественные версии Финские версии Обр. 1891 драгунская версия Карабин 1907 г. Обр. 1930 Снайперская 1932 Карабин 1938 Карабин 1944 Охотничий карабин

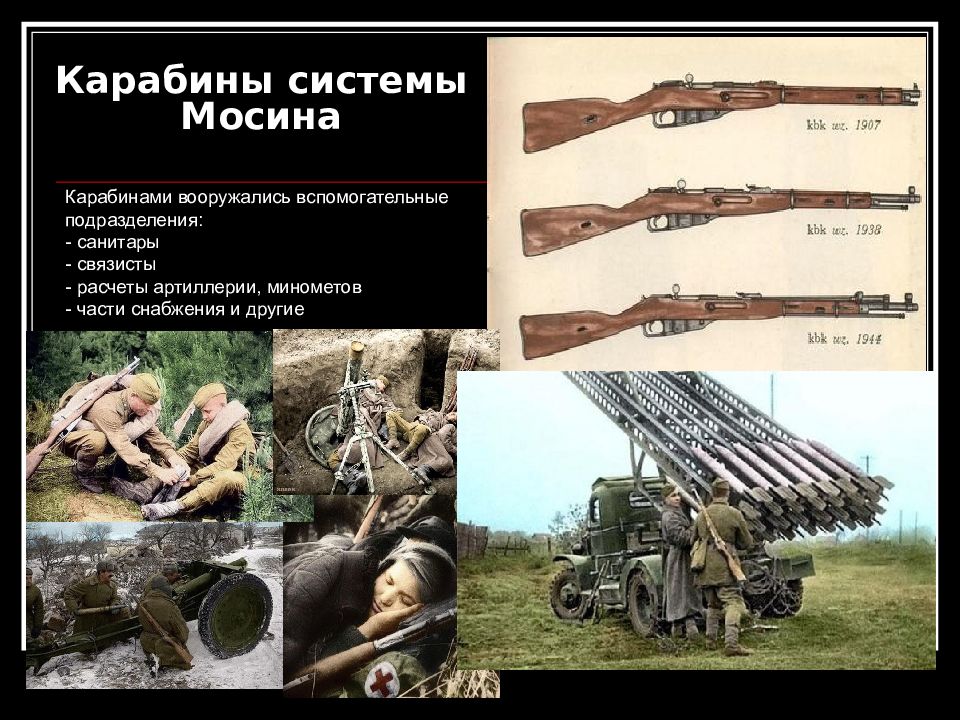

Карабинами вооружались вспомогательные подразделения: - санитары - связисты - расчеты артиллерии, минометов - части снабжения и другие
C 1891 года патрон производился с никелево-медной плакированной пулей с тупоконечной (закруглённой) головкой, которая весила 13,6 г и была длиной 30,8 мм, закреплялась в горлышке гильзы с помощью трёх упорных углублений. В 190 8 году в России была введена остроконечная форма пули весом в 9,6 г, и патрон получил обозначение М91/08. В 1916 году на вооружение Русской армии принят патрон 7,62х54 мм с бронебойной пулей Кутового. В связи с разработкой новых оружейных систем советские конструкторы-оружейники модернизировали патрон. После модернизации в 1930 году патрон получил обозначение М1908/30. Эти патроны до сих пор используются в армии в качестве боеприпасов к пулемётам ПК, ПКМ и снайперским винтовкам СВД, СВД-С, СВУ. Кроме Советского Союза, патрон М1908/30 выпускался во многих странах не только в военных целях, но и в качестве охотничьего патрона. Спецпатрон для стрельбы из ПБС БРАМИТ

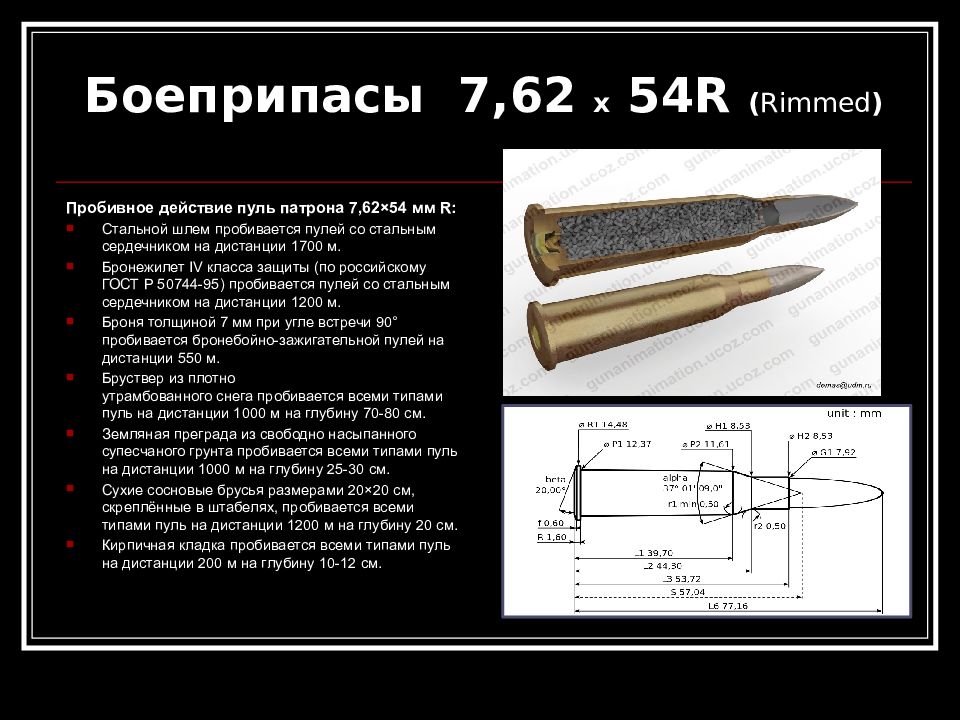

Пробивное действие пуль патрона 7,62×54 мм R : Стальной шлем пробивается пулей со стальным сердечником на дистанции 1700 м. Бронежилет IV класса защиты (по российскому ГОСТ Р 50744-95) пробивается пулей со стальным сердечником на дистанции 1200 м. Броня толщиной 7 мм при угле встречи 90° пробивается бронебойно-зажигательной пулей на дистанции 550 м. Бруствер из плотно утрамбованного снега пробивается всеми типами пуль на дистанции 1000 м на глубину 70-80 см. Земляная преграда из свободно насыпанного супесчаного грунта пробивается всеми типами пуль на дистанции 1000 м на глубину 25-30 см. Сухие сосновые брусья размерами 20×20 см, скреплённые в штабелях, пробивается всеми типами пуль на дистанции 1200 м на глубину 20 см. Кирпичная кладка пробивается всеми типами пуль на дистанции 200 м на глубину 10-12 см. Боеприпасы 7,62 х 54 R ( Rimmed )

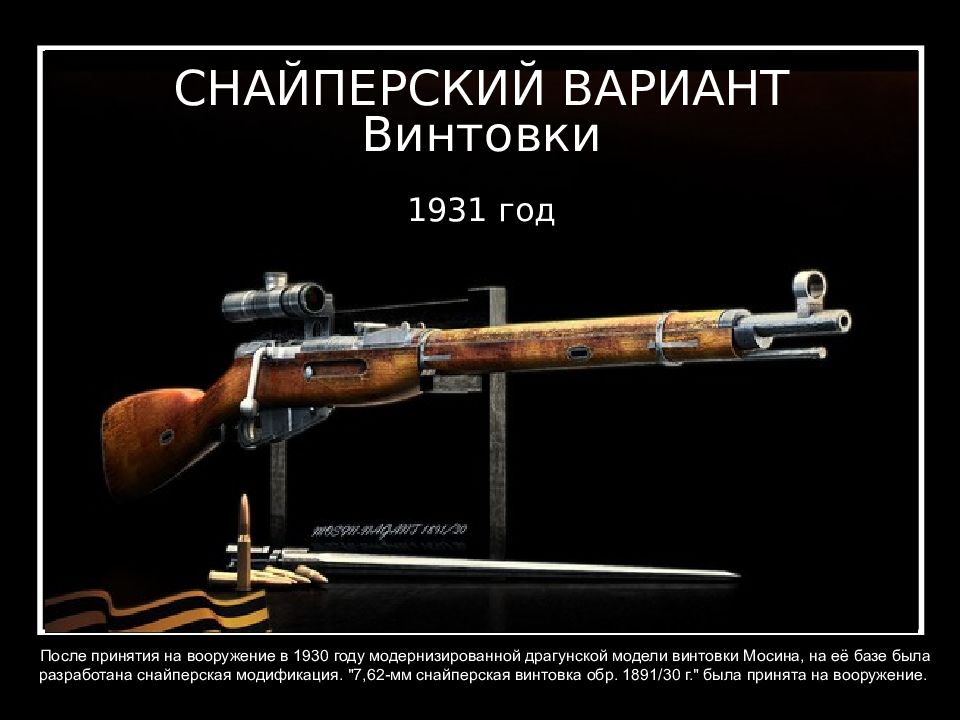

После принятия на вооружение в 1930 году модернизированной драгунской модели винтовки Мосина, на её базе была разработана снайперская модификация. "7,62-мм снайперская винтовка обр. 1891/30 г." была принята на вооружение.

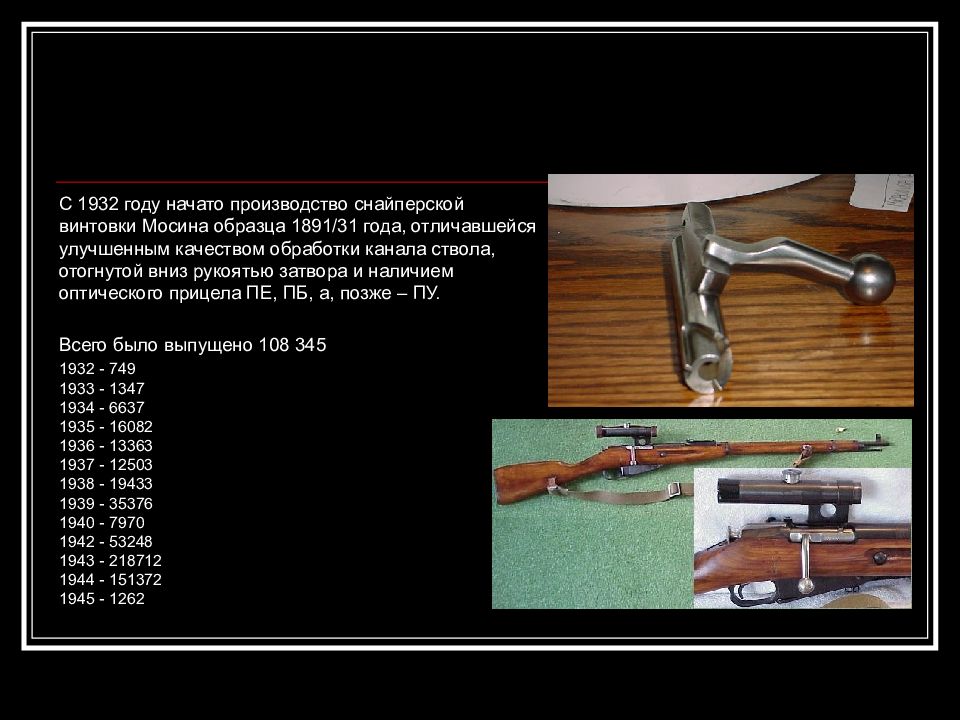

С 1932 году начато производство снайперской винтовки Мосина образца 1891/31 года, отличавшейся улучшенным качеством обработки канала ствола, отогнутой вниз рукоятью затвора и наличием оптического прицела ПЕ, ПБ, а, позже – ПУ. Всего было выпущено 108 345 1932 - 749 1933 - 1347 1934 - 6637 1935 - 16082 1936 - 13363 1937 - 12503 1938 - 19433 1939 - 35376 1940 - 7970 1942 - 53248 1943 - 218712 1944 - 151372 1945 - 1262

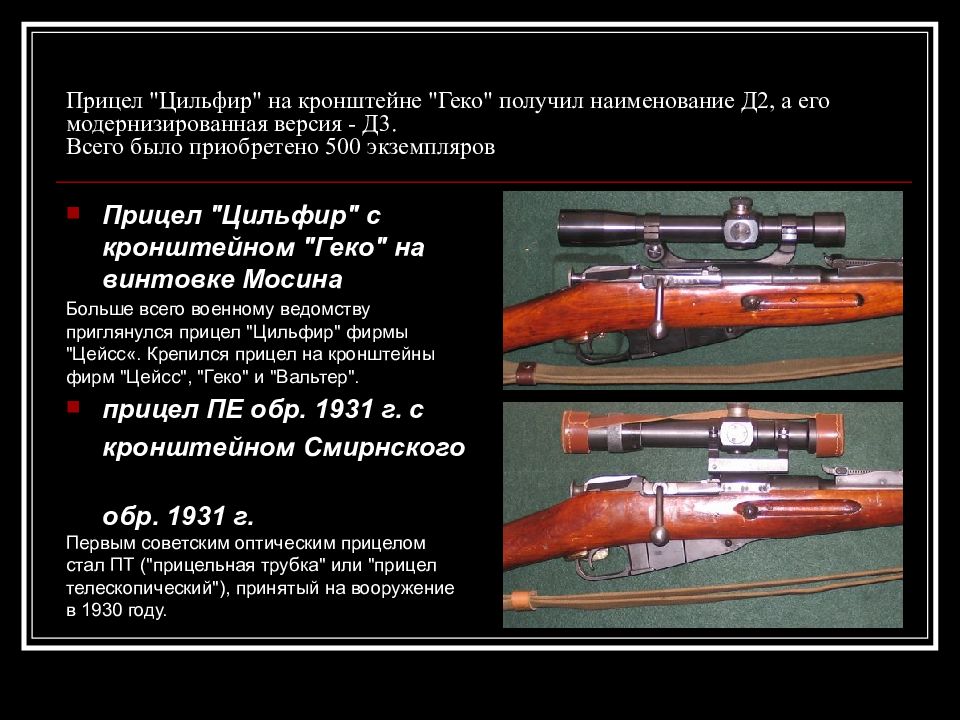

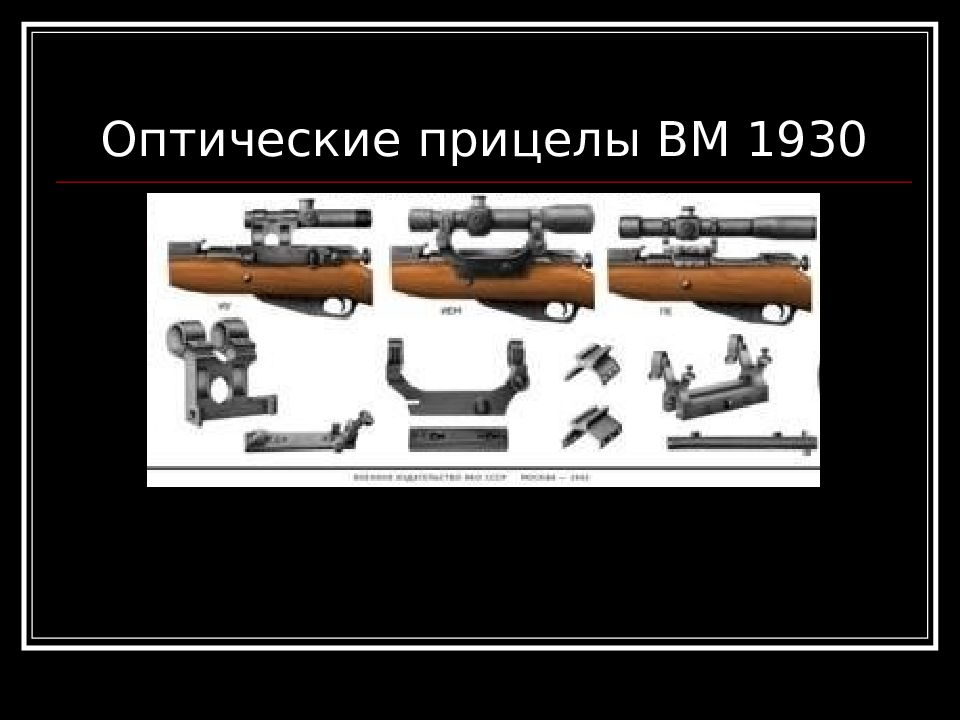

Прицел " Цильфир " с кронштейном " Геко " на винтовке Мосина Больше всего военному ведомству приглянулся прицел " Цильфир " фирмы " Цейсс «. Крепился прицел на кронштейны фирм " Цейсс ", " Геко " и "Вальтер ". прицел ПЕ обр. 1931 г. с кронштейном Смирнского обр. 1931 г. Первым советским оптическим прицелом стал ПТ ("прицельная трубка" или "прицел телескопический"), принятый на вооружение в 1930 году.

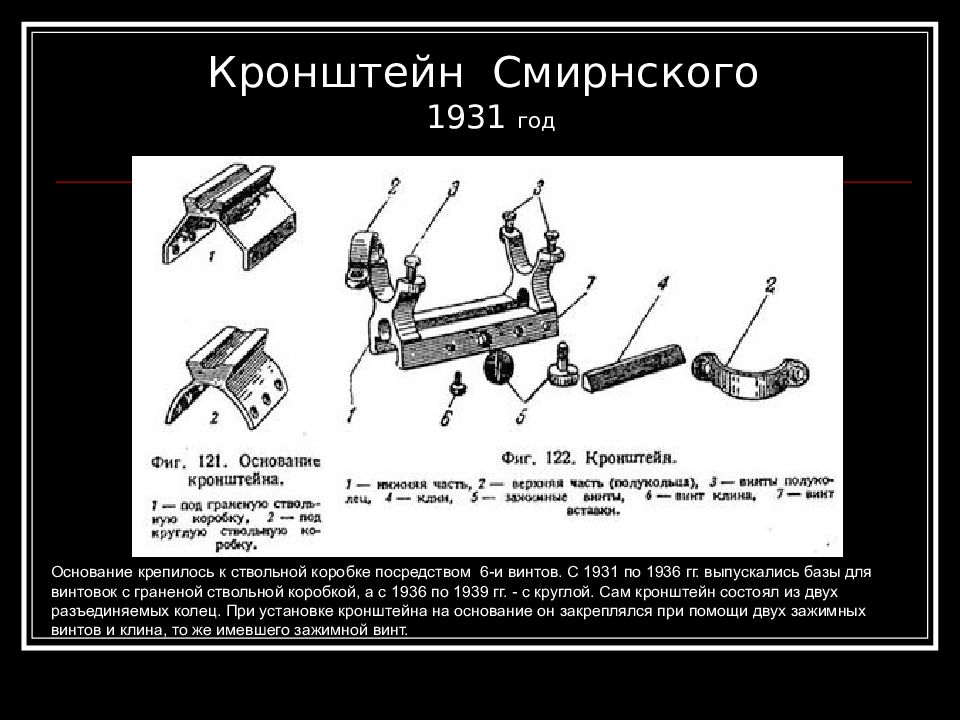

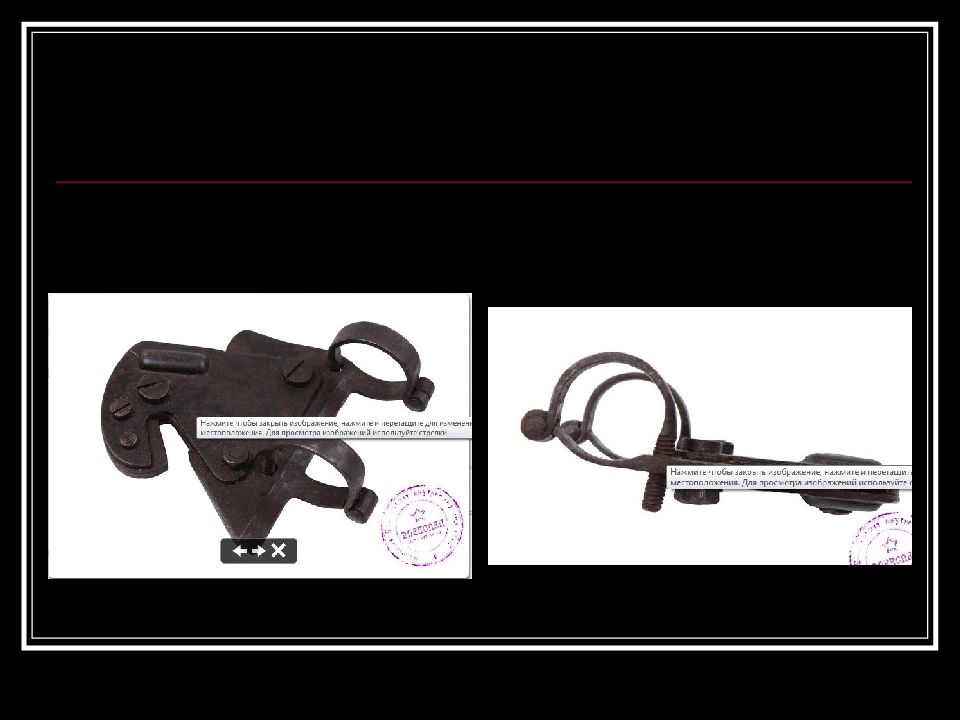

Основание крепилось к ствольной коробке посредством 6-и винтов. С 1931 по 1936 гг. выпускались базы для винтовок с граненой ствольной коробкой, а с 1936 по 1939 гг. - с круглой. Сам кронштейн состоял из двух разъединяемых колец. При установке кронштейна на основание он закреплялся при помощи двух зажимных винтов и клина, то же имевшего зажимной винт.

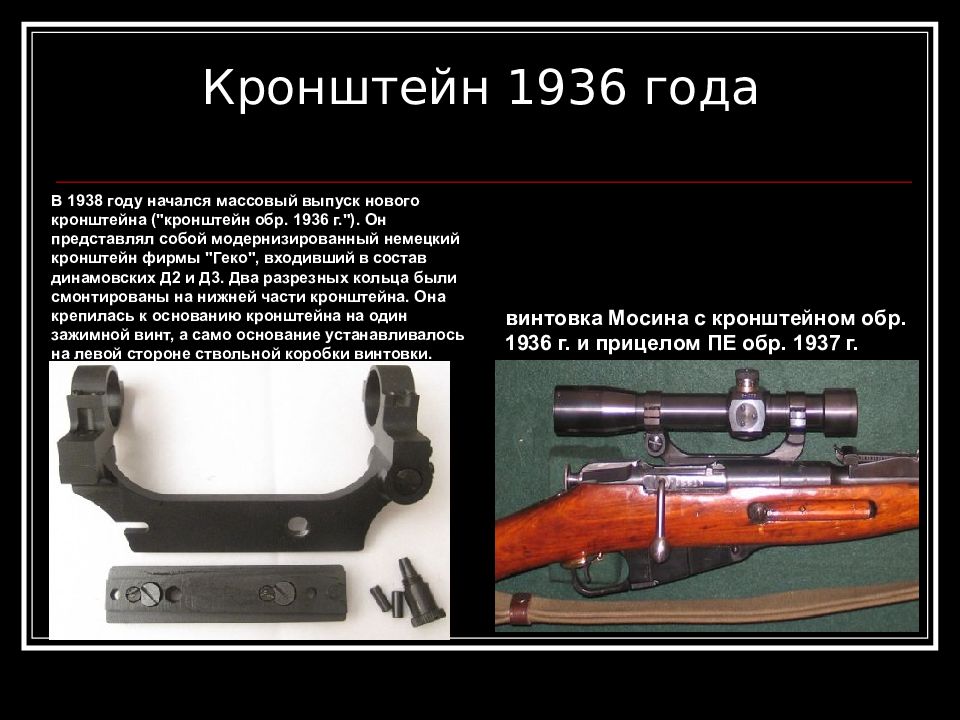

В 1938 году начался массовый выпуск нового кронштейна ("кронштейн обр. 1936 г."). Он представлял собой модернизированный немецкий кронштейн фирмы "Геко", входивший в состав динамовских Д2 и Д3. Два разрезных кольца были смонтированы на нижней части кронштейна. Она крепилась к основанию кронштейна на один зажимной винт, а само основание устанавливалось на левой стороне ствольной коробки винтовки. винтовка Мосина с кронштейном обр. 1936 г. и прицелом ПЕ обр. 1937 г.

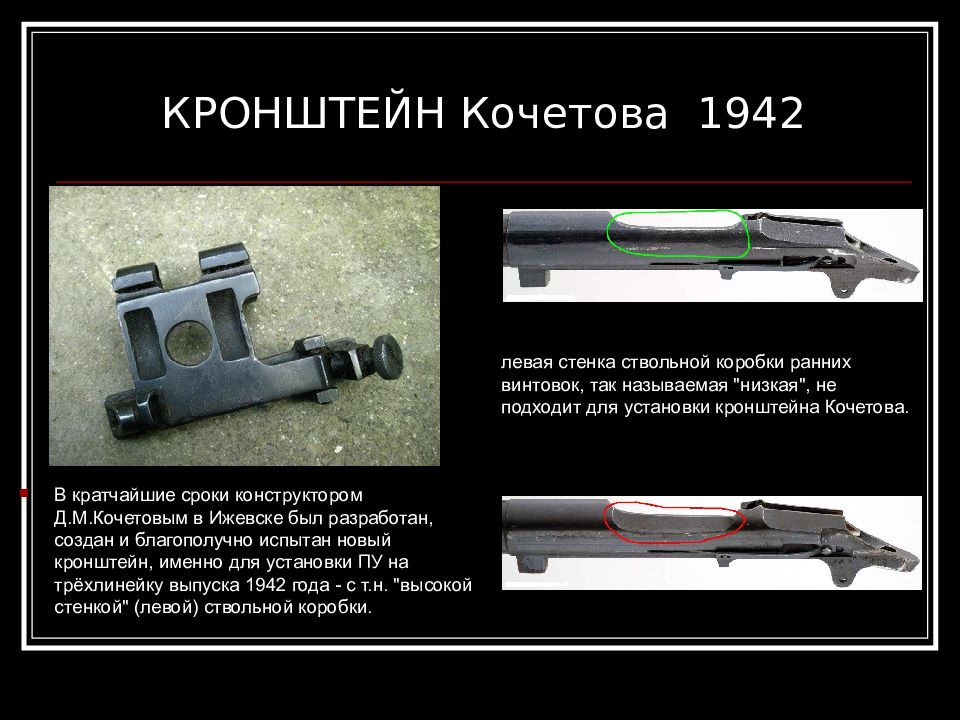

В кратчайшие сроки конструктором Д.М.Кочетовым в Ижевске был разработан, создан и благополучно испытан новый кронштейн, именно для установки ПУ на трёхлинейку выпуска 1942 года - с т.н. "высокой стенкой" (левой) ствольной коробки. левая стенка ствольной коробки ранних винтовок, так называемая "низкая", не подходит для установки кронштейна Кочетова.

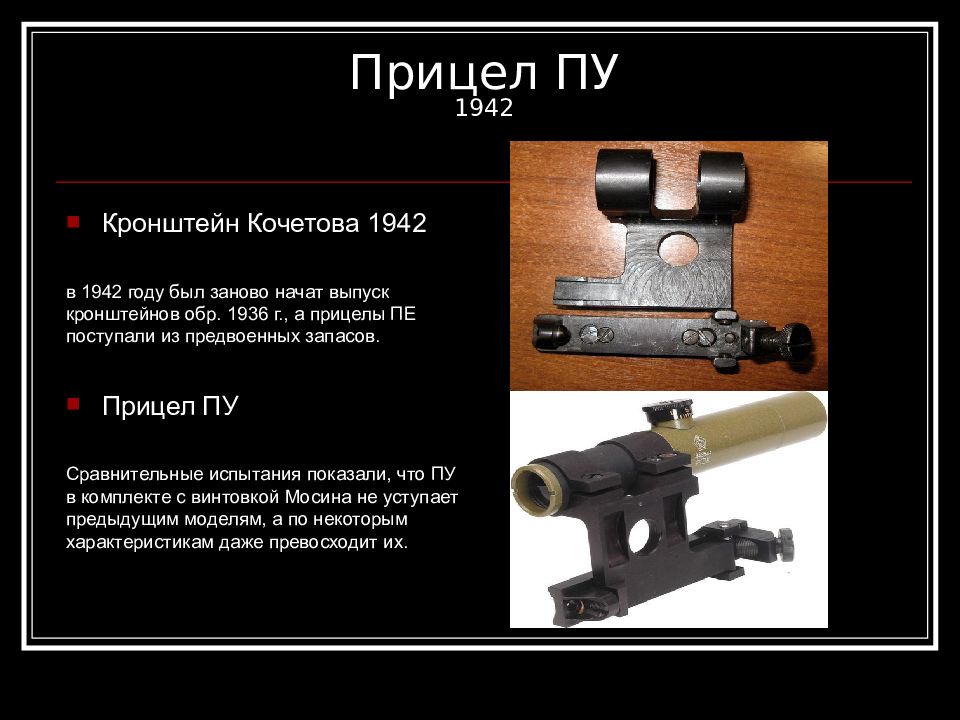

Кронштейн Кочетова 1942 в 1942 году был заново начат выпуск кронштейнов обр. 1936 г., а прицелы ПЕ поступали из предвоенных запасов. Прицел ПУ Сравнительные испытания показали, что ПУ в комплекте с винтовкой Мосина не уступает предыдущим моделям, а по некоторым характеристикам даже превосходит их.

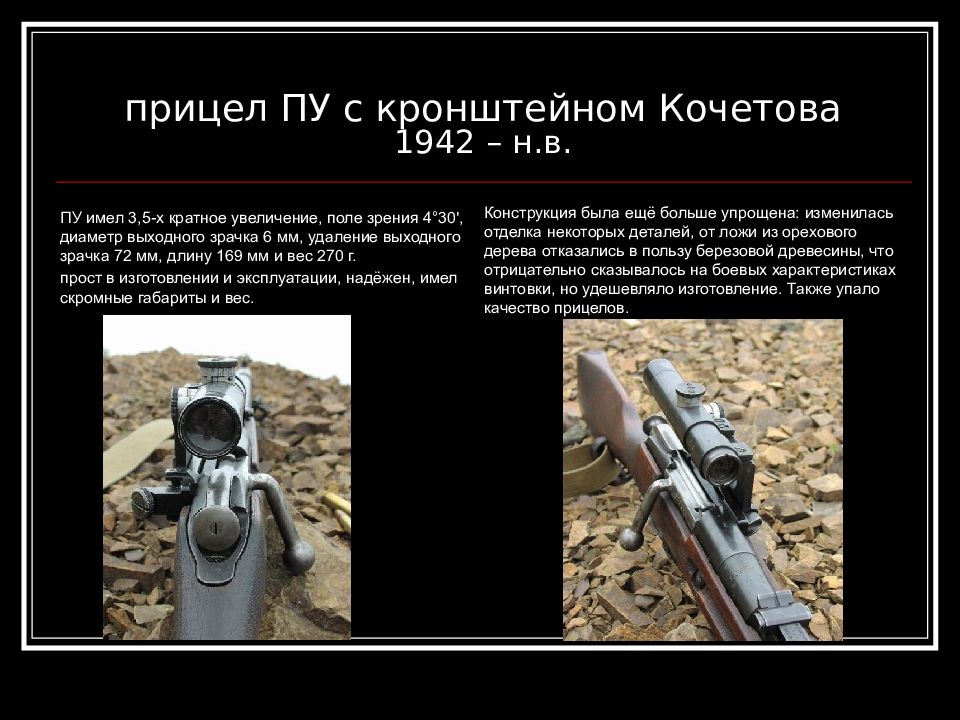

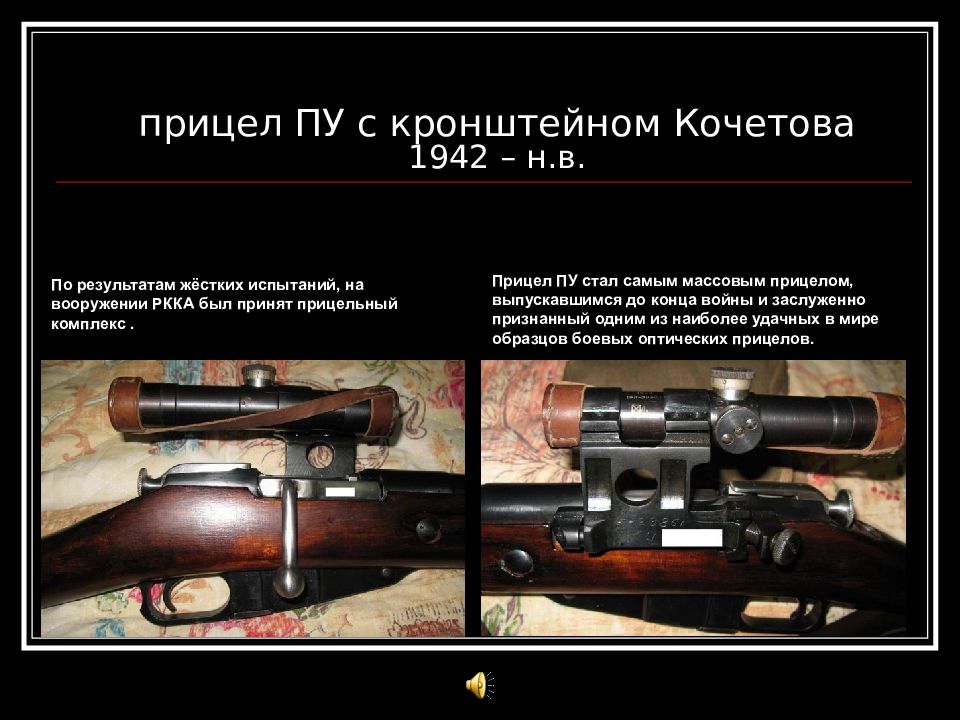

По результатам жёстких испытаний, на вооружении РККА был принят прицельный комплекс. Прицел ПУ стал самым массовым прицелом, выпускавшимся до конца войны и заслуженно признанный одним из наиболее удачных в мире образцов боевых оптических прицелов.
Конструкция была ещё больше упрощена: изменилась отделка некоторых деталей, от ложи из орехового дерева отказались в пользу березовой древесины, что отрицательно сказывалось на боевых характеристиках винтовки, но удешевляло изготовление. Также упало качество прицелов. ПУ имел 3,5-х кратное увеличение, поле зрения 4°30', диаметр выходного зрачка 6 мм, удаление выходного зрачка 72 мм, длину 169 мм и вес 270 г. прост в изготовлении и эксплуатации, надёжен, имел скромные габариты и вес. прицел ПУ с кронштейном Кочетова 1942 – н.в.
Винтовка Мосина с прицелом ПУ у талибов. Афганистан, 2004 год Винтовка применялась в боях у оз. Хасан и р. Халхин-Гол, Советско-финской войне 1939-1940 гг., Великой Отечественной войне. Она состояла на вооружении ряда иностранных государств: стран Организации Варшавского договора, Китая, Северной Кореи, Албании, Вьетнама и других. прицел ПУ с кронштейном Кочетова 1942 – н.в.

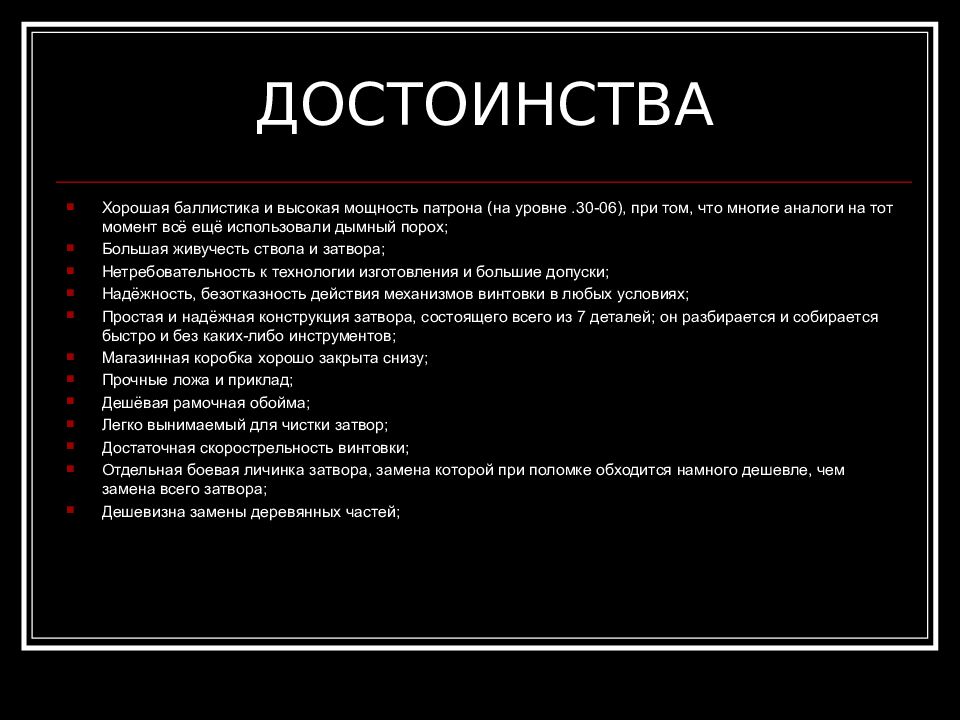

Хорошая баллистика и высокая мощность патрона (на уровне .30-06), при том, что многие аналоги на тот момент всё ещё использовали дымный порох; Большая живучесть ствола и затвора; Нетребовательность к технологии изготовления и большие допуски; Надёжность, безотказность действия механизмов винтовки в любых условиях; Простая и надёжная конструкция затвора, состоящего всего из 7 деталей; он разбирается и собирается быстро и без каких-либо инструментов; Магазинная коробка хорошо закрыта снизу; Прочные ложа и приклад; Дешёвая рамочная обойма; Легко вынимаемый для чистки затвор; Достаточная скорострельность винтовки; Отдельная боевая личинка затвора, замена которой при поломке обходится намного дешевле, чем замена всего затвора; Дешевизна замены деревянных частей;

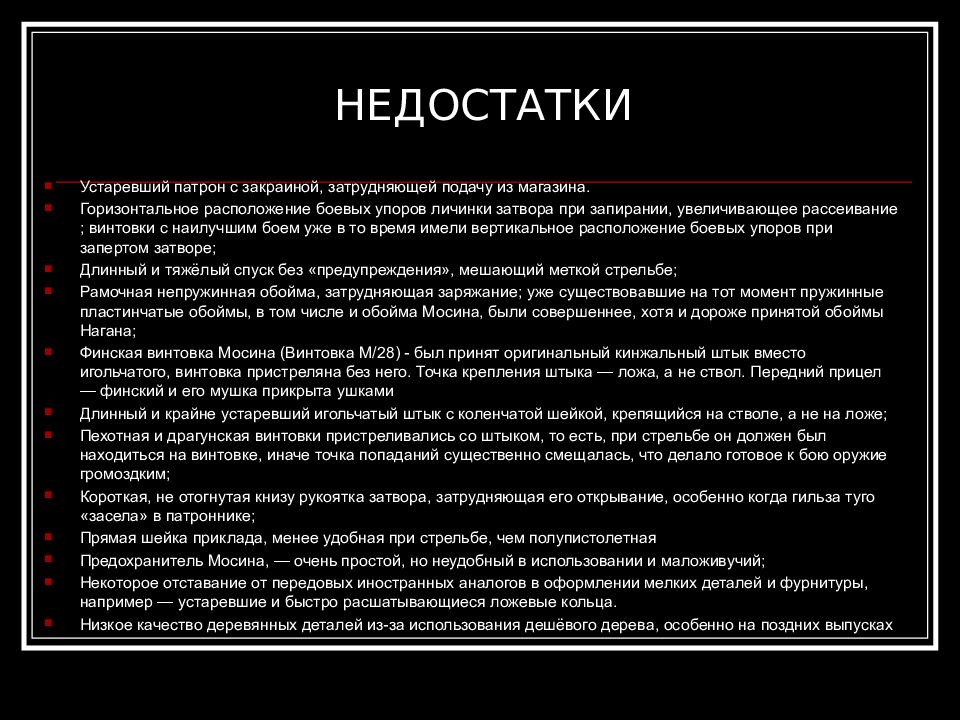

Устаревший патрон с закраиной, затрудняющей подачу из магазина. Горизонтальное расположение боевых упоров личинки затвора при запирании, увеличивающее рассеивание ; винтовки с наилучшим боем уже в то время имели вертикальное расположение боевых упоров при запертом затворе; Длинный и тяжёлый спуск без «предупреждения», мешающий меткой стрельбе; Рамочная непружинная обойма, затрудняющая заряжание; уже существовавшие на тот момент пружинные пластинчатые обоймы, в том числе и обойма Мосина, были совершеннее, хотя и дороже принятой обоймы Нагана; Финская винтовка Мосина (Винтовка М/28) - был принят оригинальный кинжальный штык вместо игольчатого, винтовка пристреляна без него. Точка крепления штыка — ложа, а не ствол. Передний прицел — финский и его мушка прикрыта ушками Длинный и крайне устаревший игольчатый штык с коленчатой шейкой, крепящийся на стволе, а не на ложе; Пехотная и драгунская винтовки пристреливались со штыком, то есть, при стрельбе он должен был находиться на винтовке, иначе точка попаданий существенно смещалась, что делало готовое к бою оружие громоздким; Короткая, не отогнутая книзу рукоятка затвора, затрудняющая его открывание, особенно когда гильза туго «засела» в патроннике; Прямая шейка приклада, менее удобная при стрельбе, чем полупистолетная Предохранитель Мосина, — очень простой, но неудобный в использовании и маложивучий; Некоторое отставание от передовых иностранных аналогов в оформлении мелких деталей и фурнитуры, например — устаревшие и быстро расшатывающиеся ложевые кольца. Низкое качество деревянных деталей из-за использования дешёвого дерева, особенно на поздних выпусках

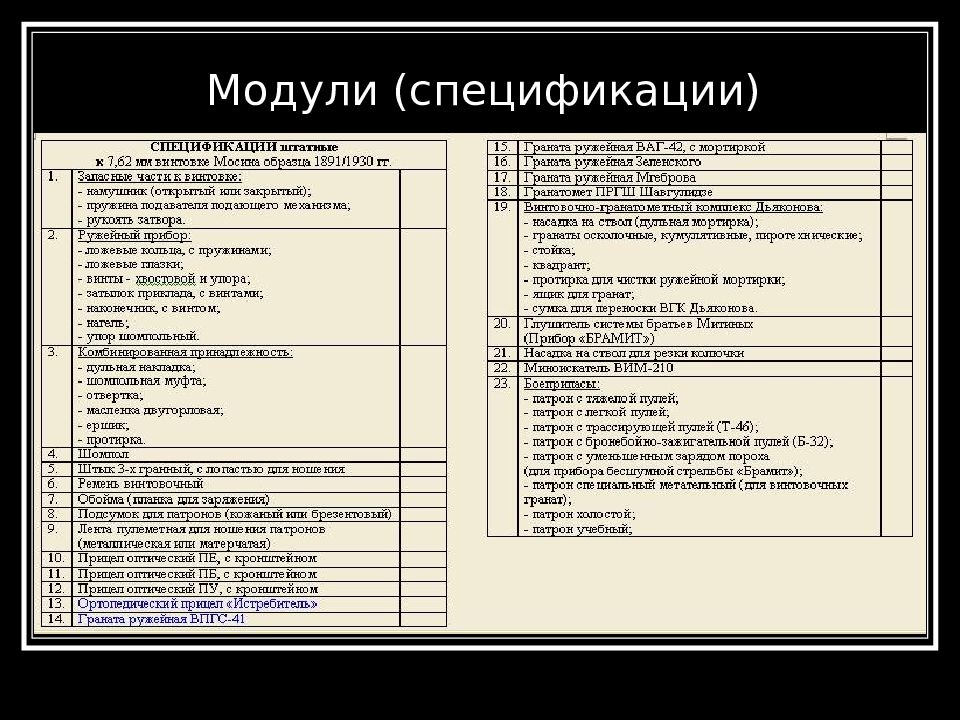

СПЕЦИФИКАЦИИ

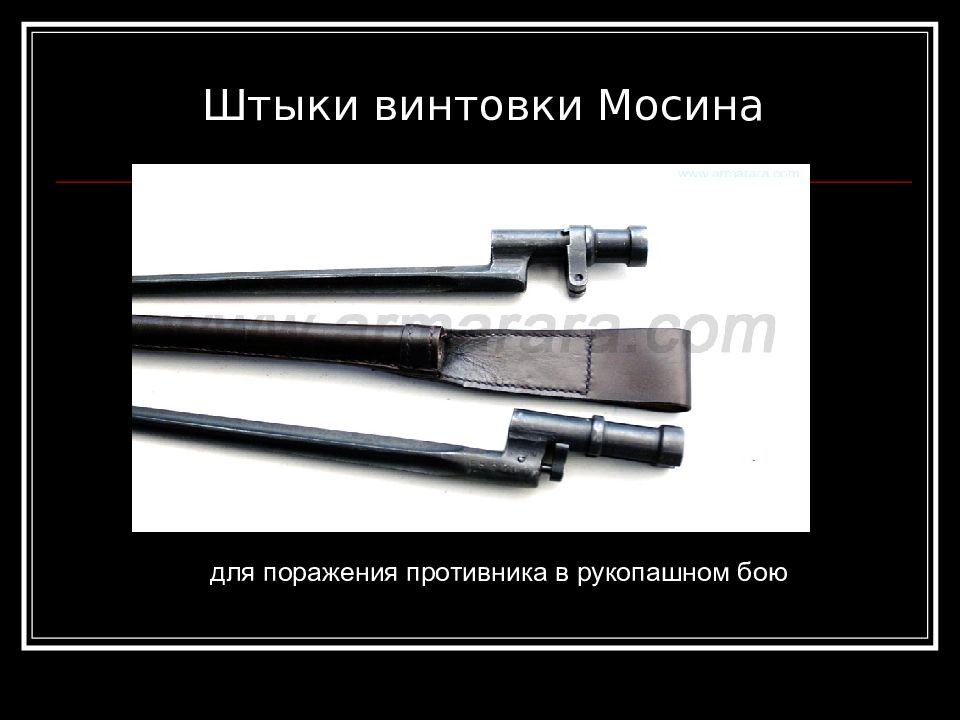

для поражения противника в рукопашном бою

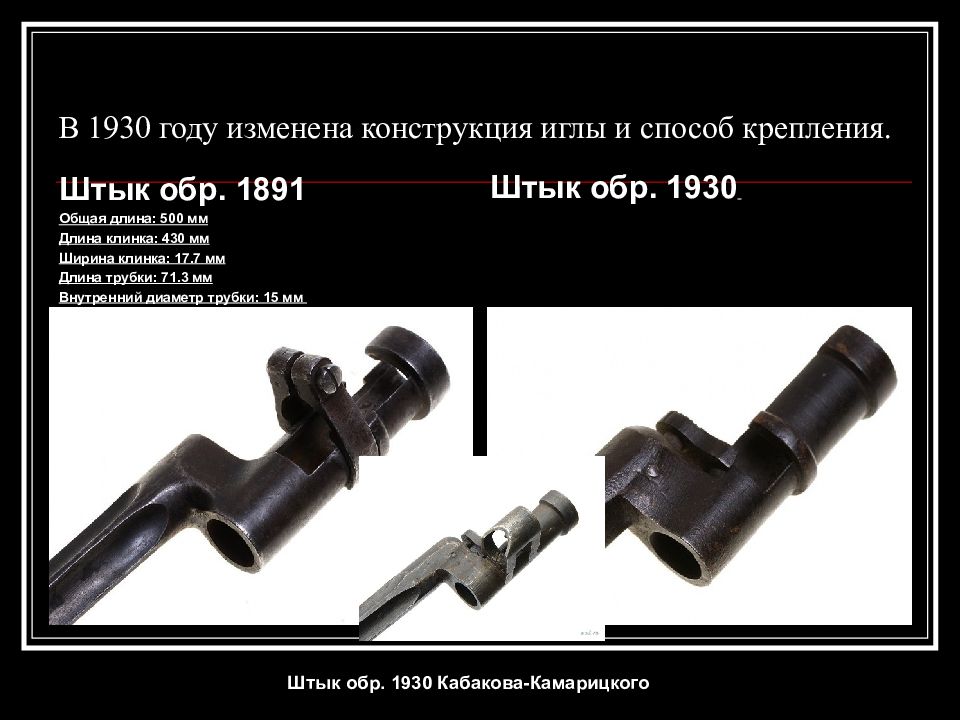

Штык обр. 1891 Общая длина: 500 мм Длина клинка: 430 мм Ширина клинка: 17.7 мм Длина трубки: 71.3 мм Внутренний диаметр трубки: 15 мм Штык обр. 1930 Штык обр. 1930 Кабакова-Камарицкого

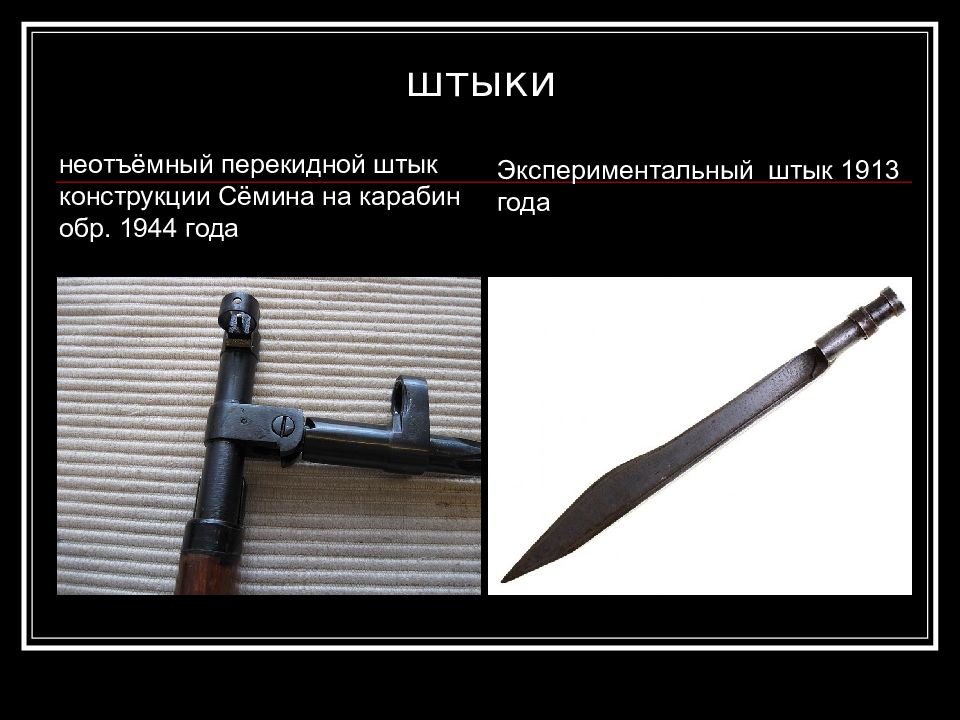

неотъёмный перекидной штык конструкции Сёмина на карабин обр. 1944 года Экспериментальный штык 1913 года

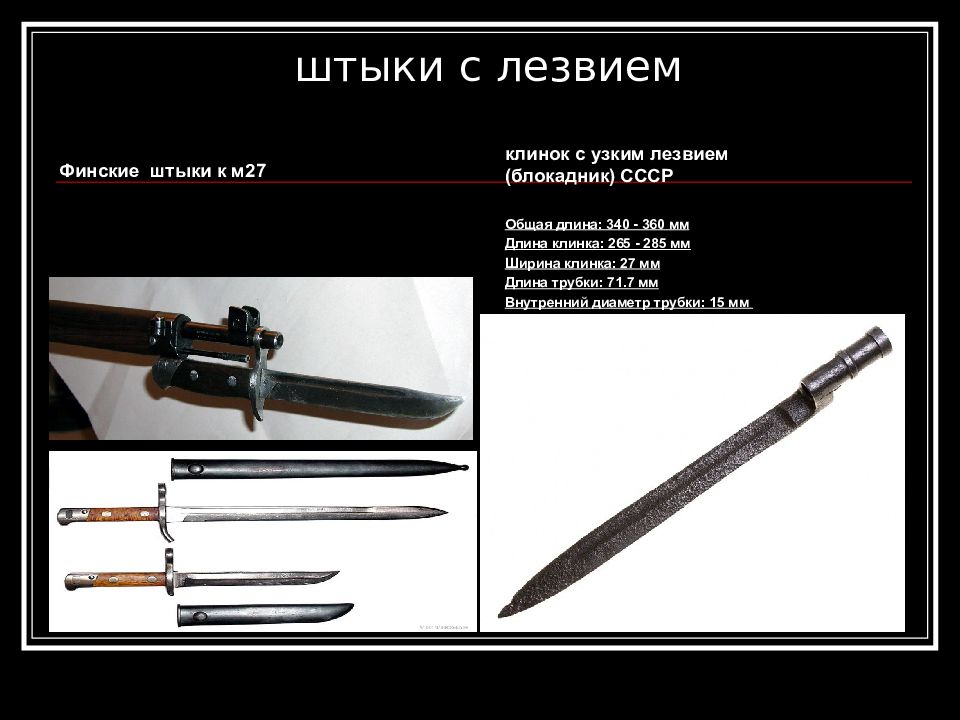

Финские штыки к м27 к линок с узким лезвием (блокадник) СССР Общая длина: 340 - 360 мм Длина клинка: 265 - 285 мм Ширина клинка: 27 мм Длина трубки: 71.7 мм Внутренний диаметр трубки: 15 мм

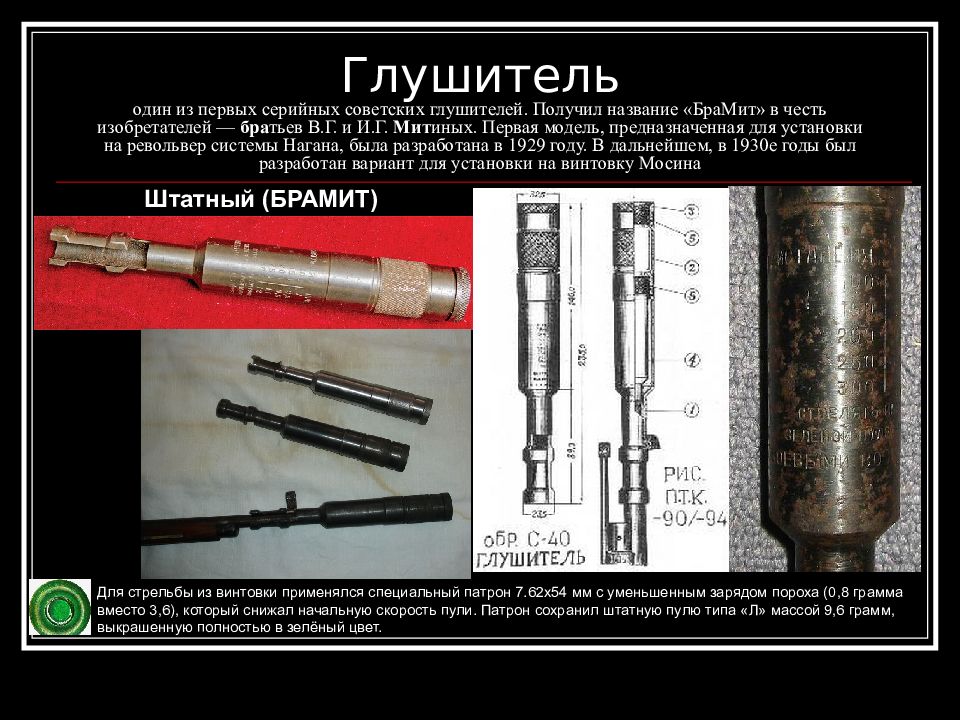

Штатный (БРАМИТ) Для стрельбы из винтовки применялся специальный патрон 7.62х54 мм с уменьшенным зарядом пороха (0,8 грамма вместо 3,6), который снижал начальную скорость пули. Патрон сохранил штатную пулю типа «Л» массой 9,6 грамм, выкрашенную полностью в зелёный цвет.

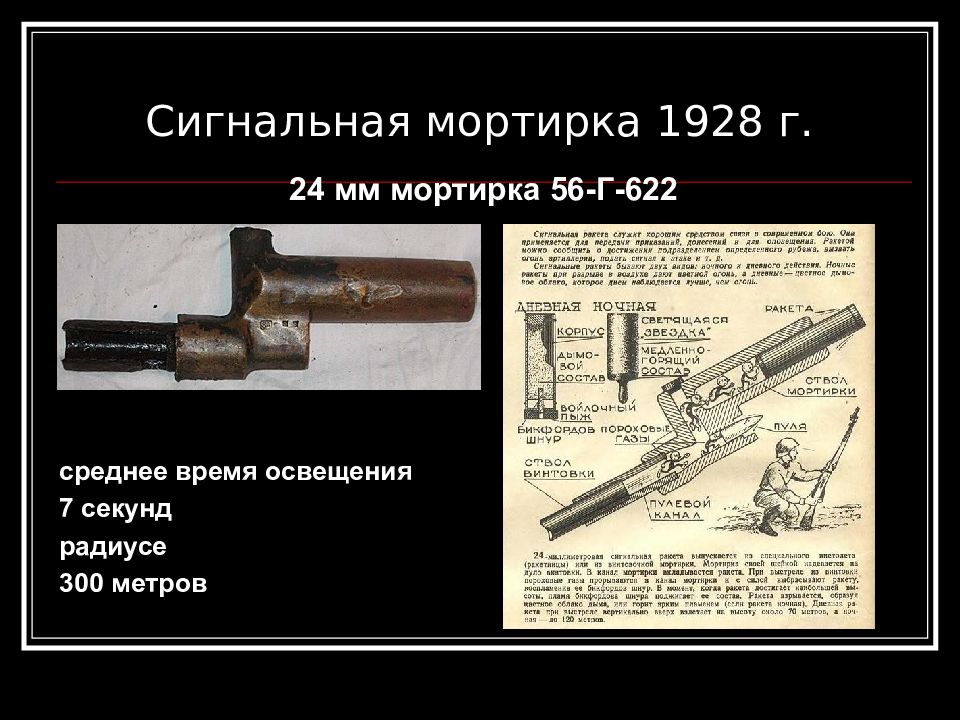

среднее время освещения 7 секунд радиусе 300 метров 24 мм мортирка 56- Г- 622

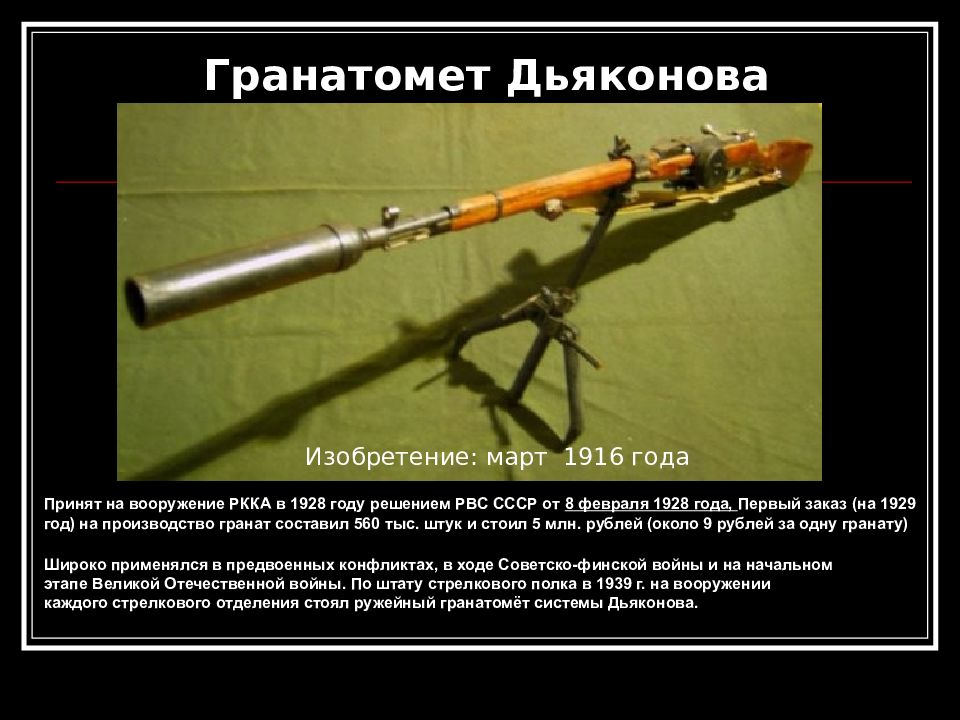

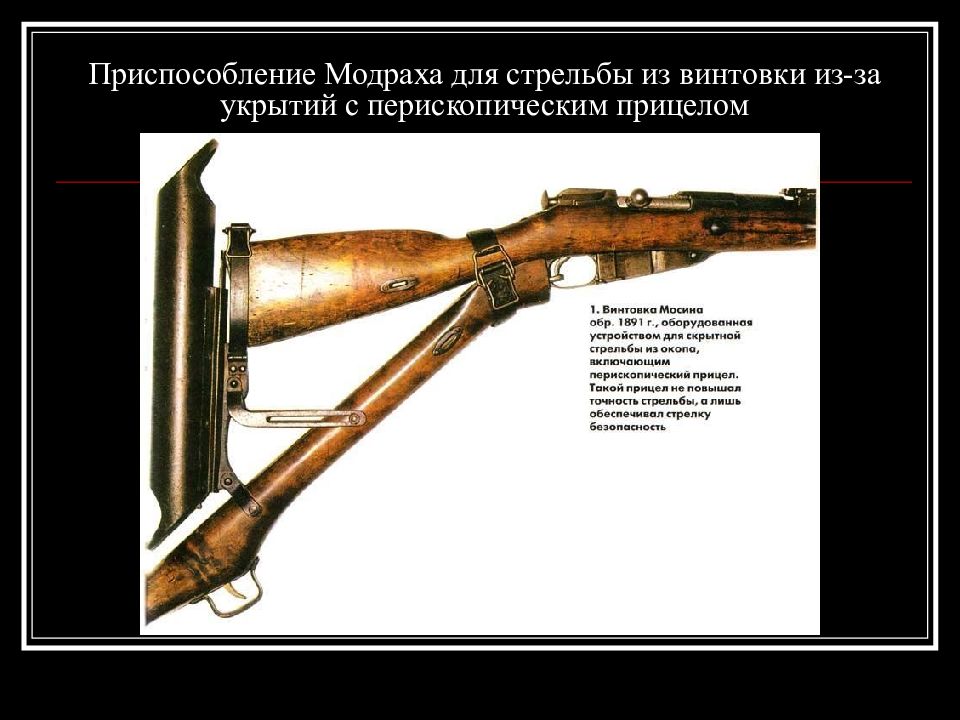

Принят на вооружение РККА в 1928 году решением РВС СССР от 8 февраля 1928 года, Первый заказ (на 1929 год) на производство гранат составил 560 тыс. штук и стоил 5 млн. рублей (около 9 рублей за одну гранату) Широко применялся в предвоенных конфликтах, в ходе Советско-финской войны и на начальном этапе Великой Отечественной войны. По штату стрелкового полка в 1939 г. на вооружении каждого стрелкового отделения стоял ружейный гранатомёт системы Дьяконова. Изобретение: март 1916 года

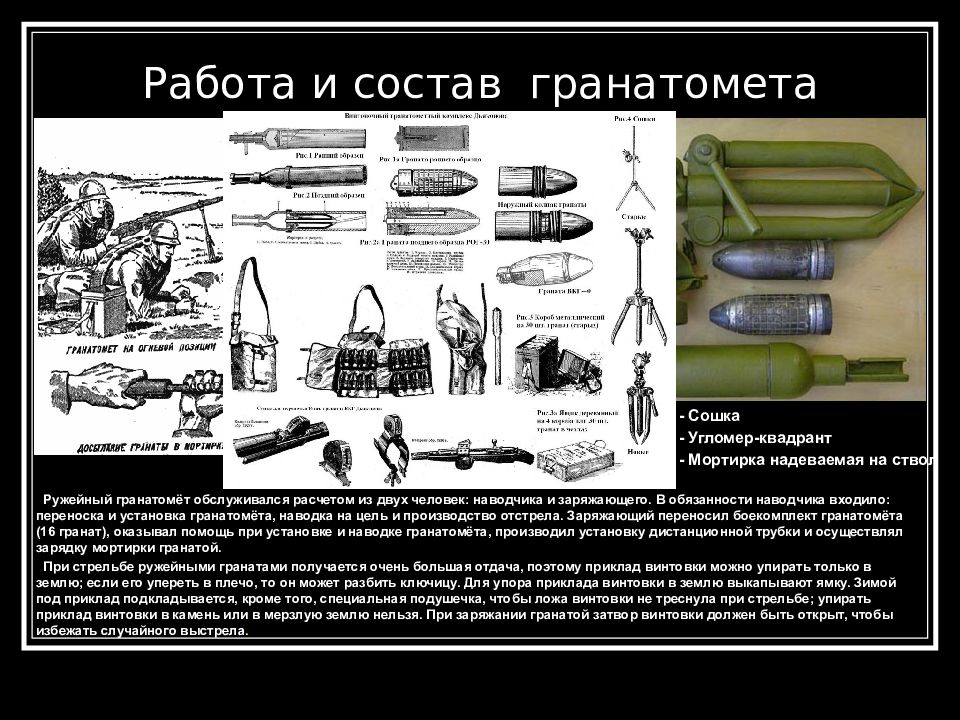

- Сошка - Угломер-квадрант - Мортирка надеваемая на ствол Ружейный гранатомёт обслуживался расчетом из двух человек: наводчика и заряжающего. В обязанности наводчика входило: переноска и установка гранатомёта, наводка на цель и производство отстрела. Заряжающий переносил боекомплект гранатомёта (16 гранат), оказывал помощь при установке и наводке гранатомёта, производил установку дистанционной трубки и осуществлял зарядку мортирки гранатой. При стрельбе ружейными гранатами получается очень большая отдача, поэтому приклад винтовки можно упирать только в землю; если его упереть в плечо, то он может разбить ключицу. Для упора приклада винтовки в землю выкапывают ямку. Зимой под приклад подкладывается, кроме того, специальная подушечка, чтобы ложа винтовки не треснула при стрельбе; упирать приклад винтовки в камень или в мерзлую землю нельзя. При заряжании гранатой затвор винтовки должен быть открыт, чтобы избежать случайного выстрела.

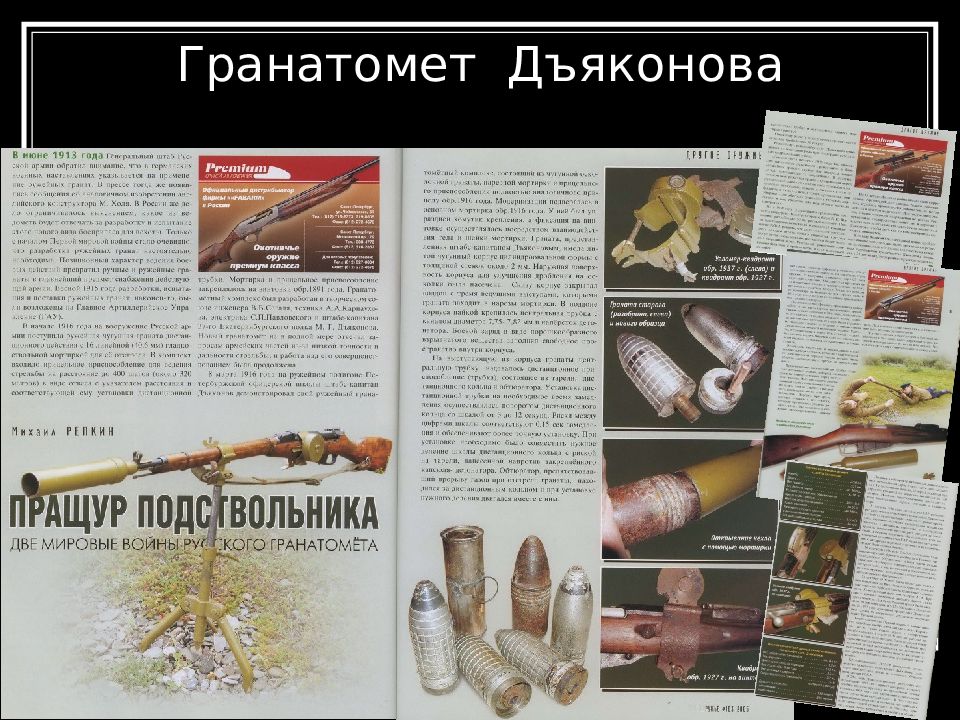

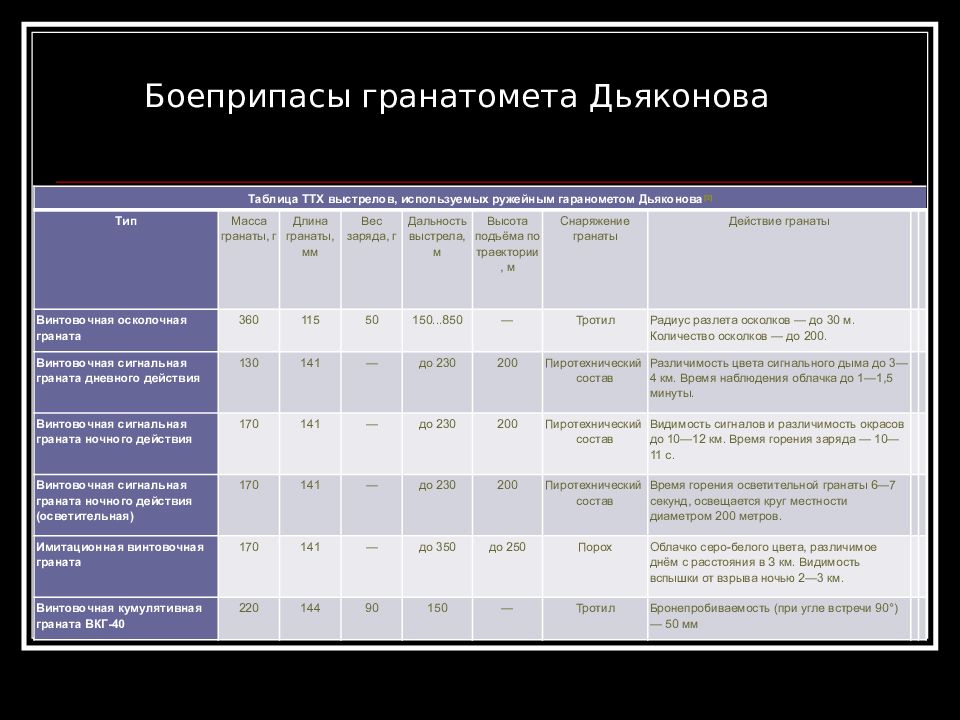

Таблица ТТХ выстрелов, используемых ружейным гаранометом Дьяконова [3] Тип Масса гранаты, г Длина гранаты, мм Вес заряда, г Дальность выстрела, м Высота подъёма по траектории, м Снаряжение гранаты Действие гранаты Винтовочная осколочная граната 360 115 50 150...850 — Тротил Радиус разлета осколков — до 30 м. Количество осколков — до 200. Винтовочная сигнальная граната дневного действия 130 141 — до 230 200 Пиротехнический состав Различимость цвета сигнального дыма до 3—4 км. Время наблюдения облачка до 1—1,5 минуты. Винтовочная сигнальная граната ночного действия 170 141 — до 230 200 Пиротехнический состав Видимость сигналов и различимость окрасов до 10—12 км. Время горения заряда — 10—11 с. Винтовочная сигнальная граната ночного действия (осветительная) 170 141 — до 230 200 Пиротехнический состав Время горения осветительной гранаты 6—7 секунд, освещается круг местности диаметром 200 метров. Имитационная винтовочная граната 170 141 — до 350 до 250 Порох Облачко серо-белого цвета, различимое днём с расстояния в З км. Видимость вспышки от взрыва ночью 2—3 км. Винтовочная кумулятивная граната ВКГ-40 220 144 90 150 — Тротил Бронепробиваемость (при угле встречи 90°) — 50 мм

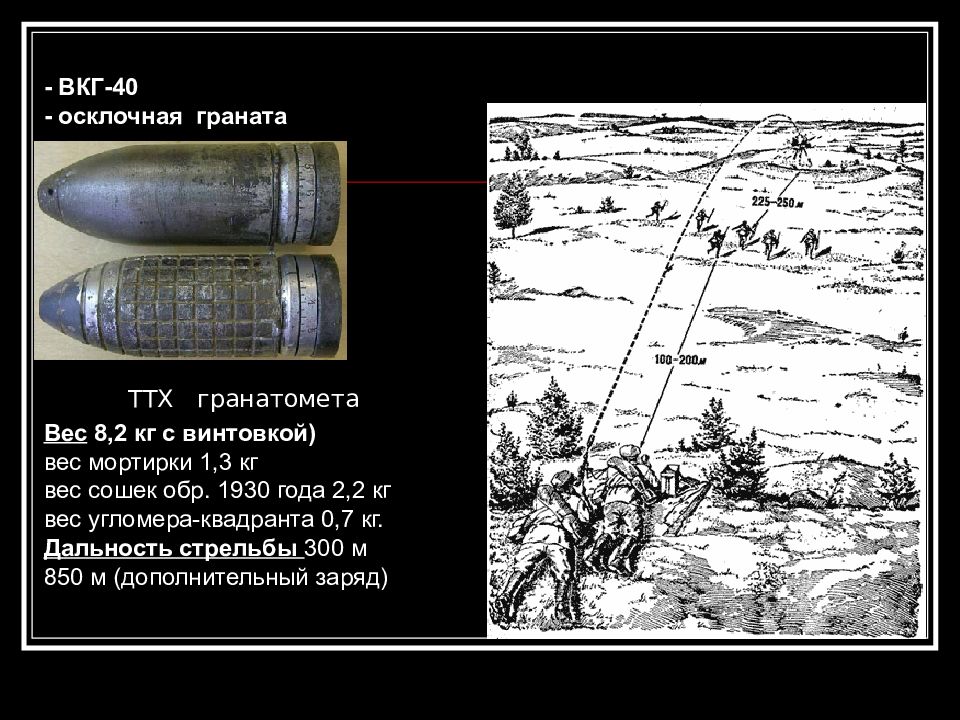

- ВКГ-40 - осклочная граната ТТХ гранатомета Вес 8,2 кг с винтовкой) вес мортирки 1,3 кг вес сошек обр. 1930 года 2,2 кг вес угломера-квадранта 0,7 кг. Дальность стрельбы 300 м 850 м (дополнительный заряд)

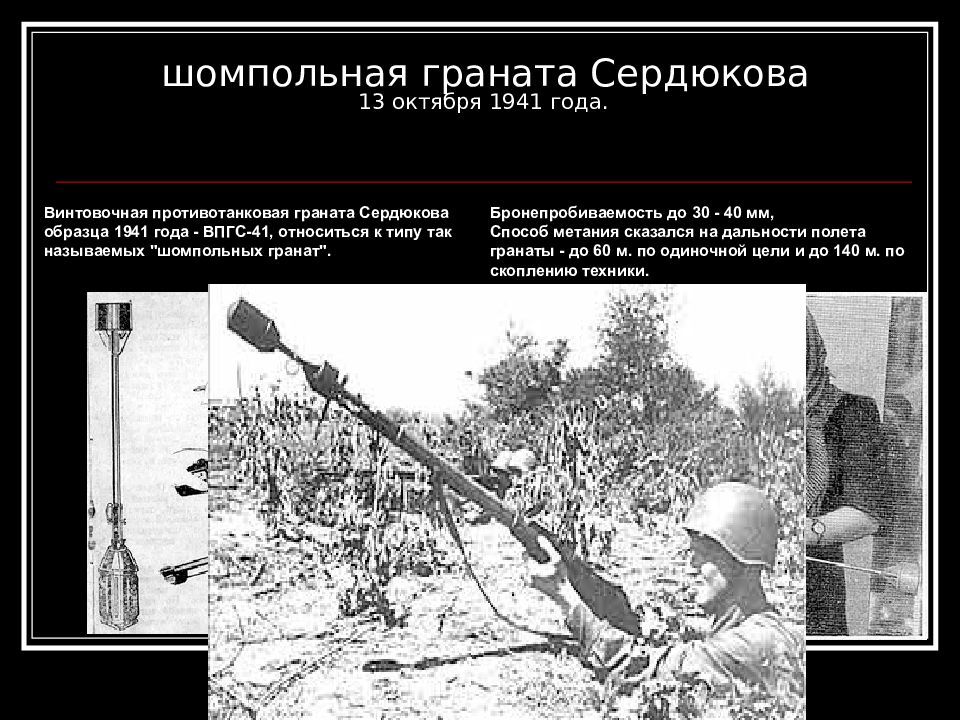

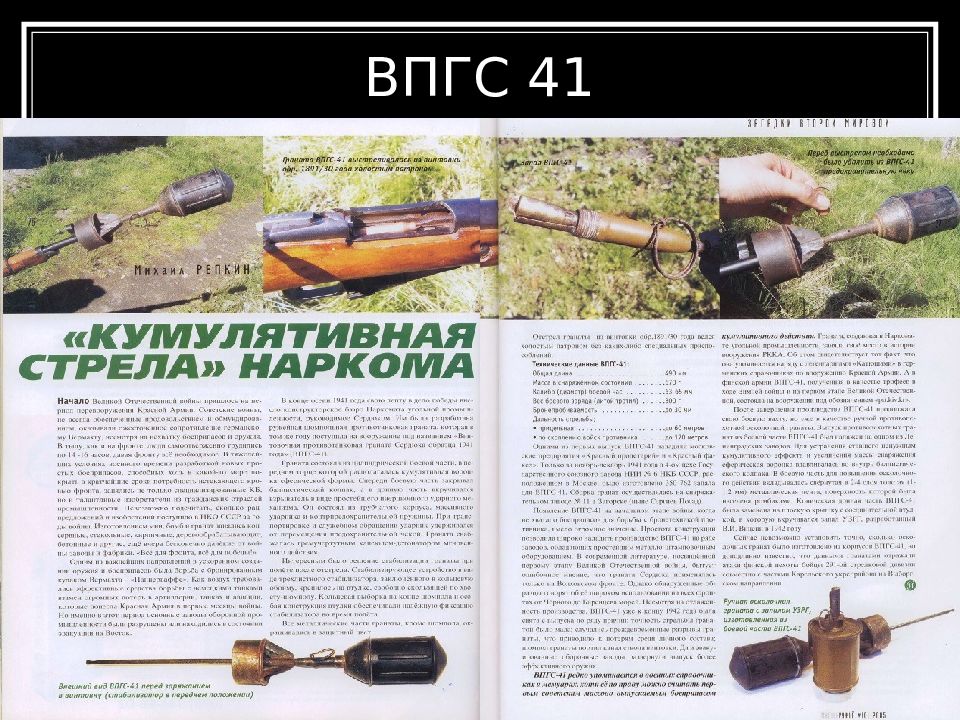

Винтовочная противотанковая граната Сердюкова образца 1941 года - ВПГС-41, относиться к типу так называемых "шомпольных гранат". Бронепробиваемость до 30 - 40 мм, Способ метания сказался на дальности полета гранаты - до 60 м. по одиночной цели и до 140 м. по скоплению техники.

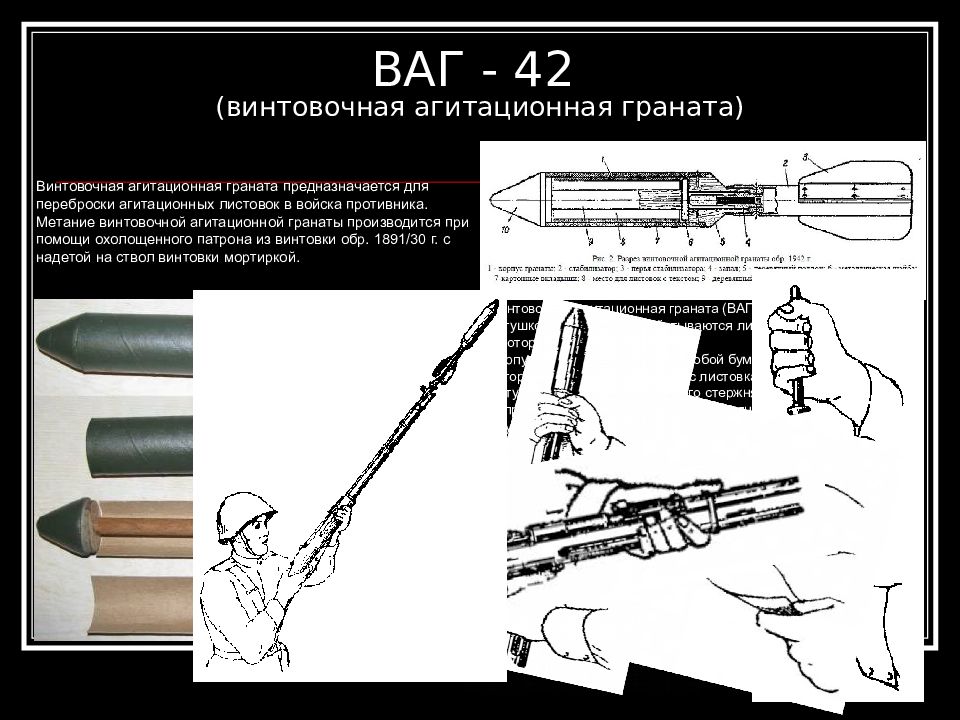

Винтовочная агитационная граната предназначается для переброски агитационных листовок в войска противника. Метание винтовочной агитационной гранаты производится при помощи охолощенного патрона из винтовки обр. 1891/30 г. с надетой на ствол винтовки мортиркой. Винтовочная агитационная граната (ВАГ-42) состоит из корпуса с катушкой, на которую навёртываются листовки, и стабилизатора, в котором помещается запал. Корпус гранаты представляет собой бумажный цилиндр, внутри которого помещается катушка с листовками. Катушка состоит из деревянного стержня, на один конец которого запрессована при помощи клея деревянная головка, а к торцу другого конца прибита металлическая шайба. Деревянный стержень катушки служит для навертывания листовок. Деревянная головка является оживальной частью корпуса гранаты. Металлическая шайба является обтюратором для пороховых газов вышибного заряда. Деревянный поддон служит для соединения корпуса гранаты со стабилизатором. Деревянный поддон состоит из утолщенной части и хвостовика. На утолщенную часть поддона крепится четырьмя гвоздями корпус гранты, а на хвостовик поддона надевается трубка стабилизатора и закатывается на нём. Поддон имеет цилиндрическое отверстие для помещения запала.

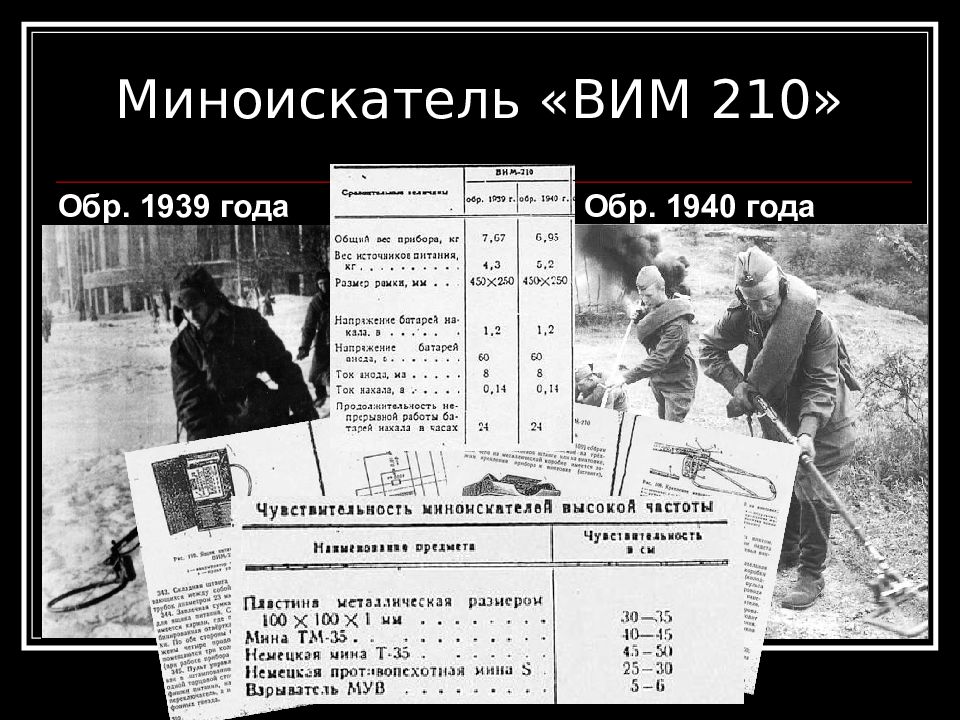

Обр. 1939 года Обр. 1940 года

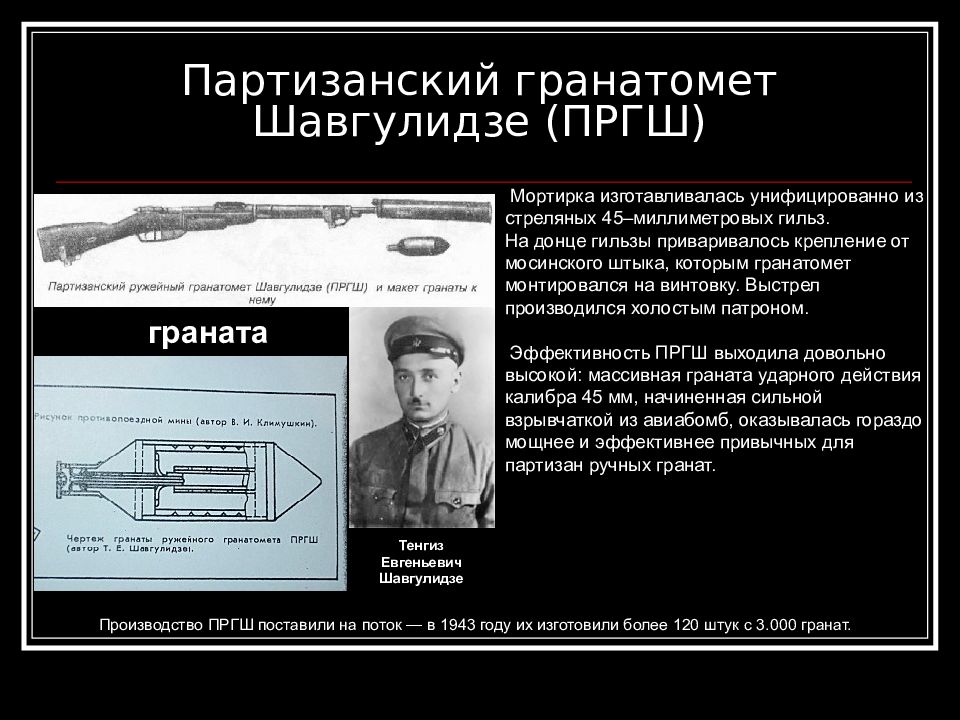

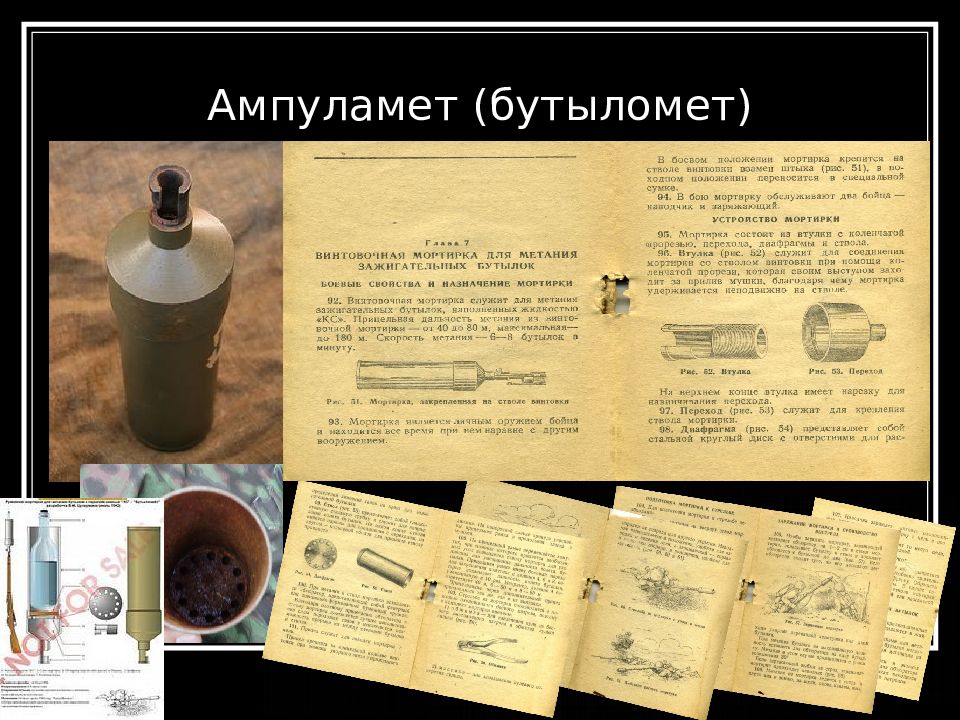

граната Мортирка изготавливалась унифицированно из стреляных 45–миллиметровых гильз. На донце гильзы приваривалось крепление от мосинского штыка, которым гранатомет монтировался на винтовку. Выстрел производился холостым патроном. Эффективность ПРГШ выходила довольно высокой: массивная граната ударного действия калибра 45 мм, начиненная сильной взрывчаткой из авиабомб, оказывалась гораздо мощнее и эффективнее привычных для партизан ручных гранат. Производство ПРГШ поставили на поток — в 1943 году их изготовили более 120 штук с 3.000 гранат. Тенгиз Евгеньевич Шавгулидзе

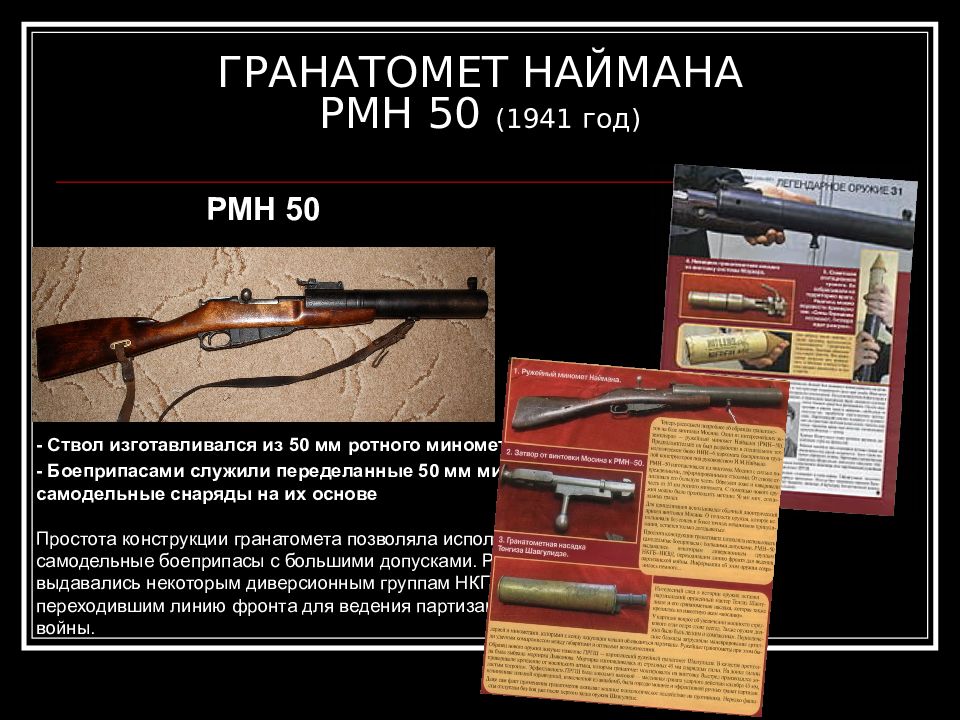

РМН 50 - Ствол изготавливался из 50 мм ротного миномета - Боеприпасами служили переделанные 50 мм мины и самодельные снаряды на их основе Простота конструкции гранатомета позволяла использовать самодельные боеприпасы с большими допусками. РМН–50 выдавались некоторым диверсионным группам НКГБ–НКВД, переходившим линию фронта для ведения партизанской войны.

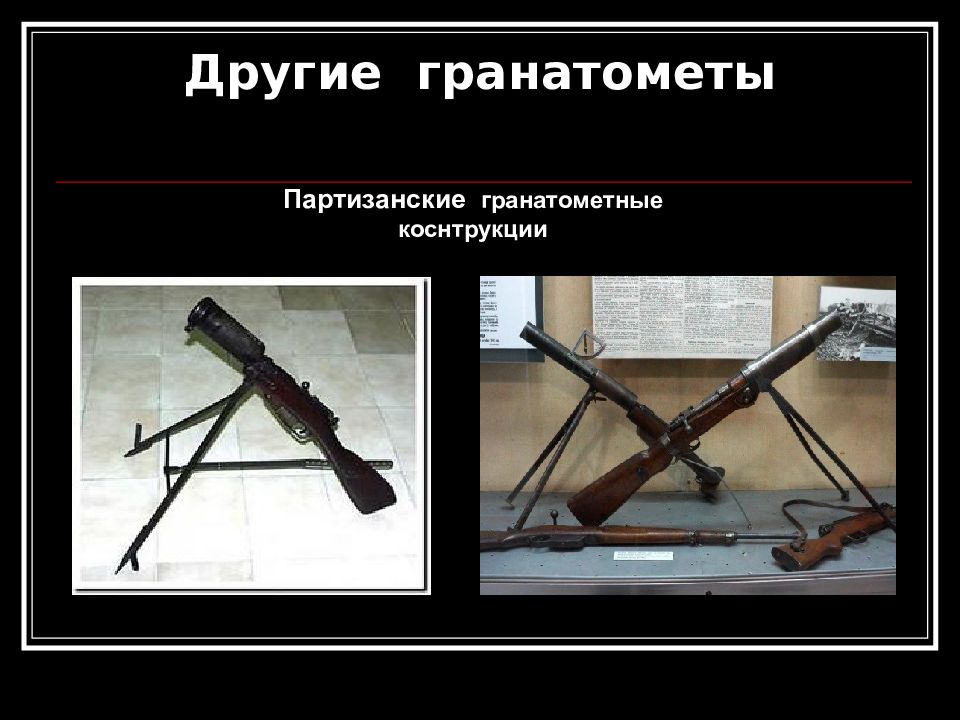

Партизанские гранатометные коснтрукции

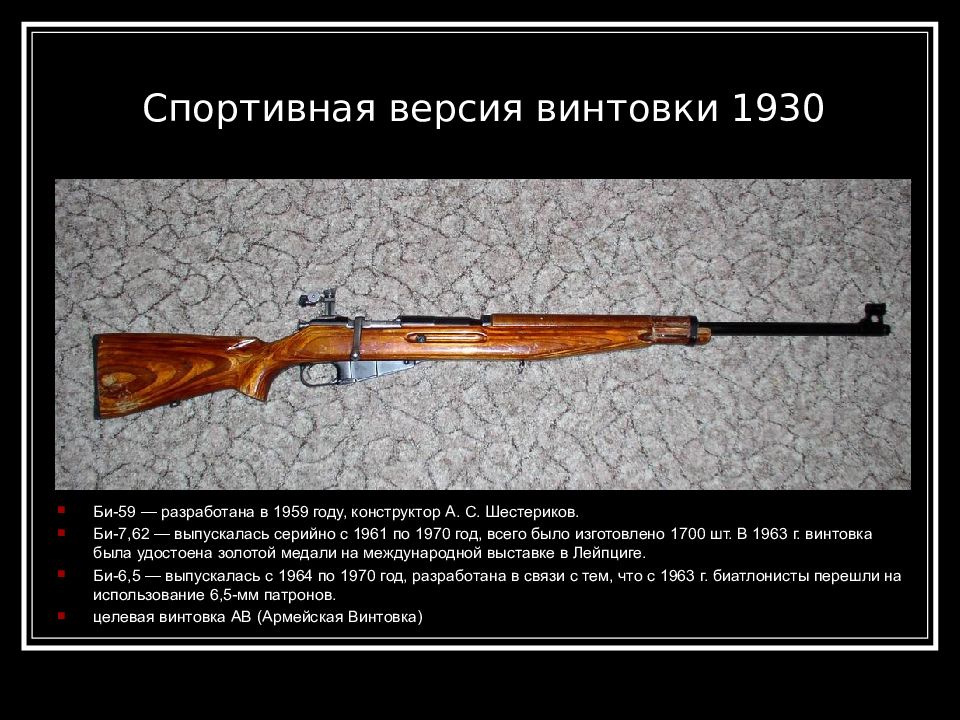

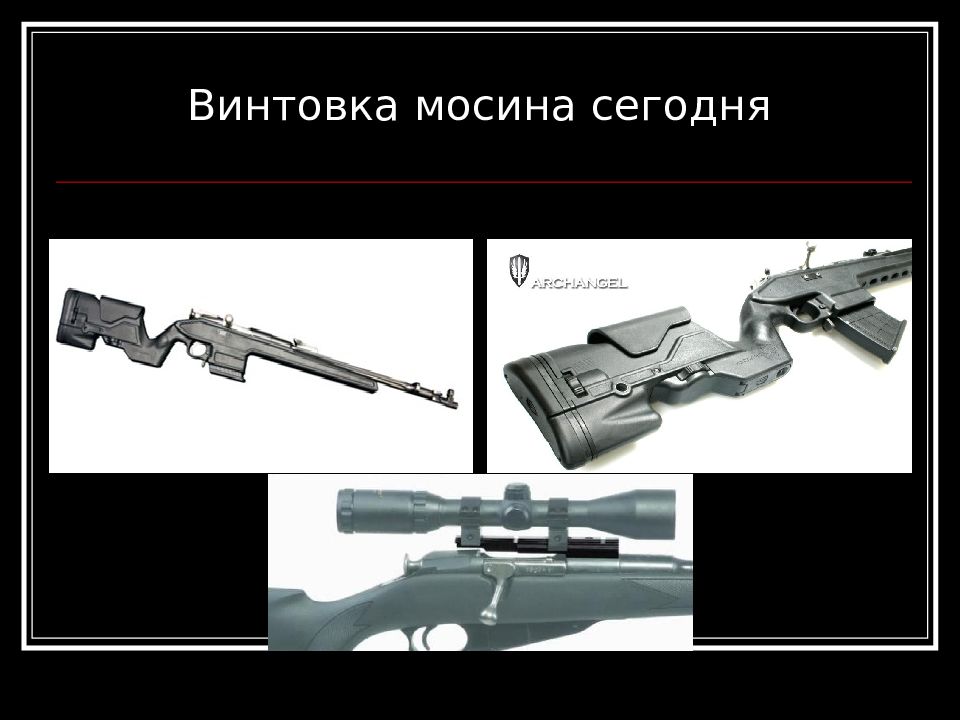

Би-59 — разработана в 1959 году, конструктор А. С. Шестериков. Би-7,62 — выпускалась серийно с 1961 по 1970 год, всего было изготовлено 1700 шт. В 1963 г. винтовка была удостоена золотой медали на международной выставке в Лейпциге. Би-6,5 — выпускалась с 1964 по 1970 год, разработана в связи с тем, что с 1963 г. биатлонисты перешли на использование 6,5-мм патронов. целевая винтовка АВ (Армейская Винтовка)
СНАРЯЖЕНИЕ

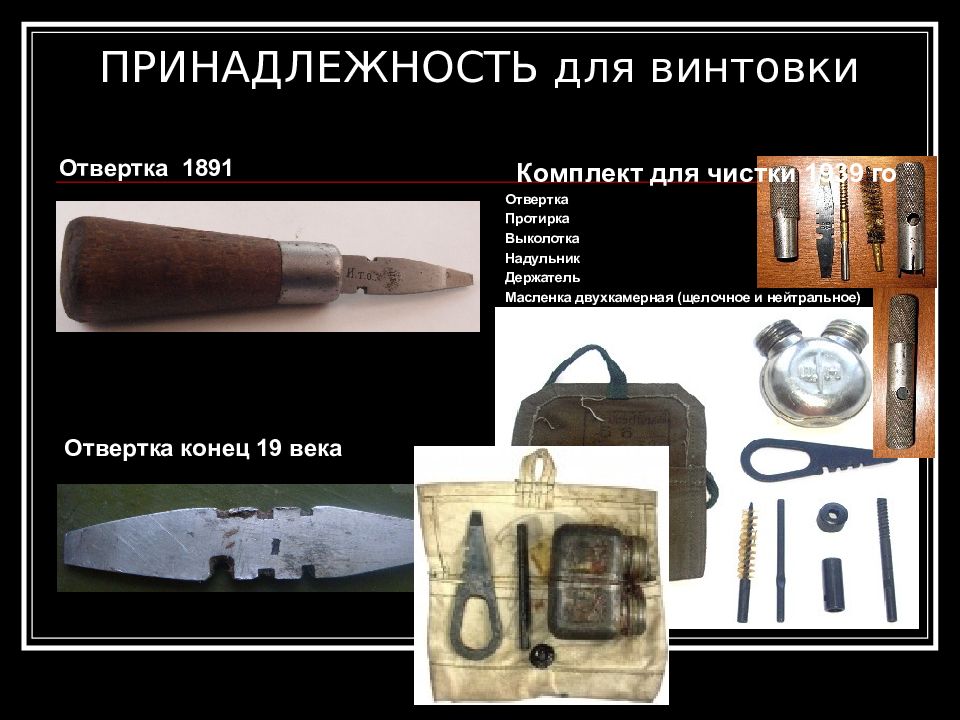

Отвертка 1891 Комплект для чистки 1939 го О твертка Протирка Выколотка Надульник Держатель М асленка двухкамерная (щелочное и нейтральное) Отвертка конец 19 века

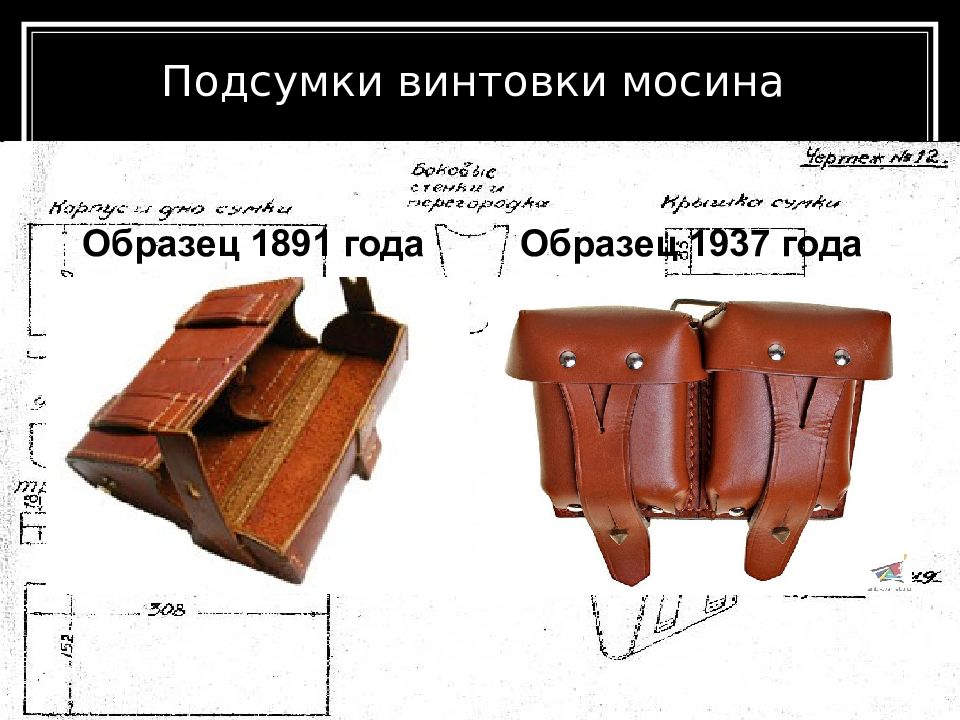

Образец 1891 года Образец 1937 года

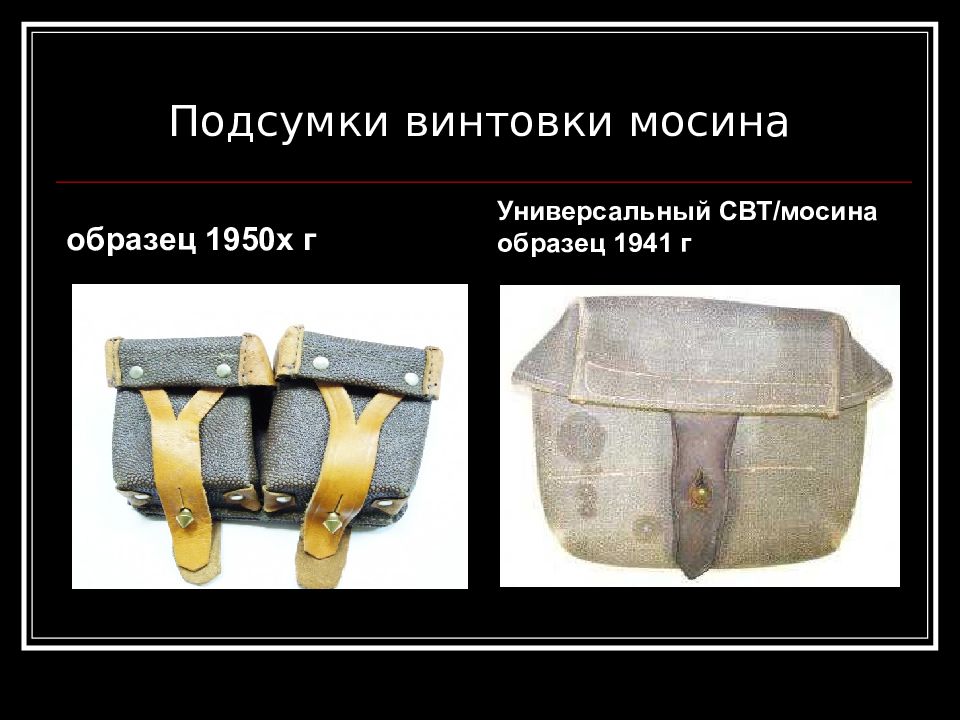

образец 1950х г Универсальный СВТ/мосина образец 1941 г

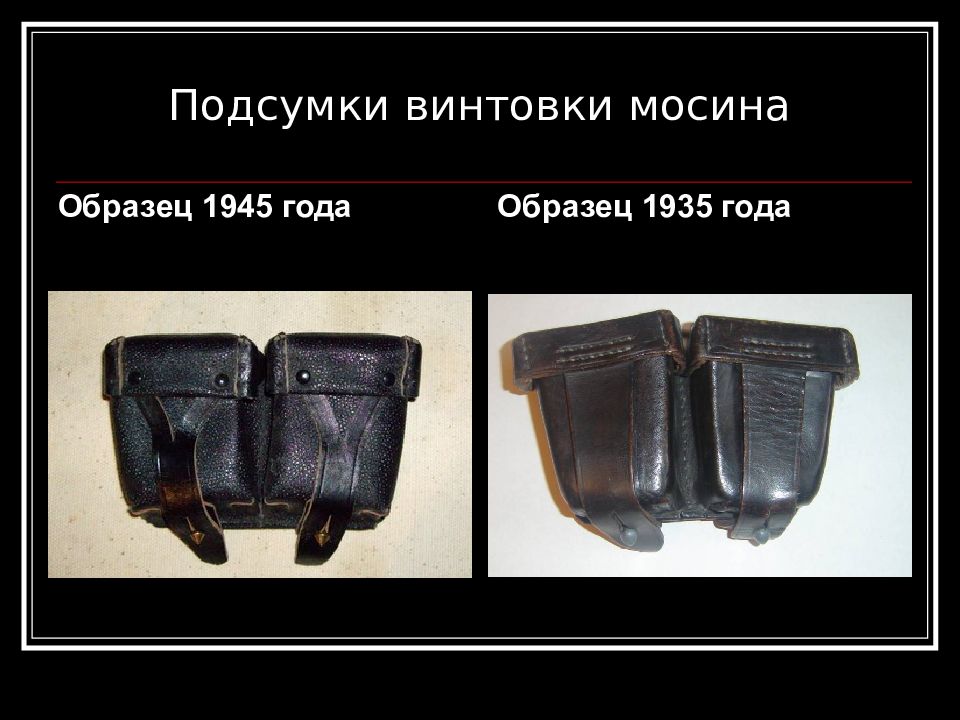

Образец 1945 года Образец 1935 года

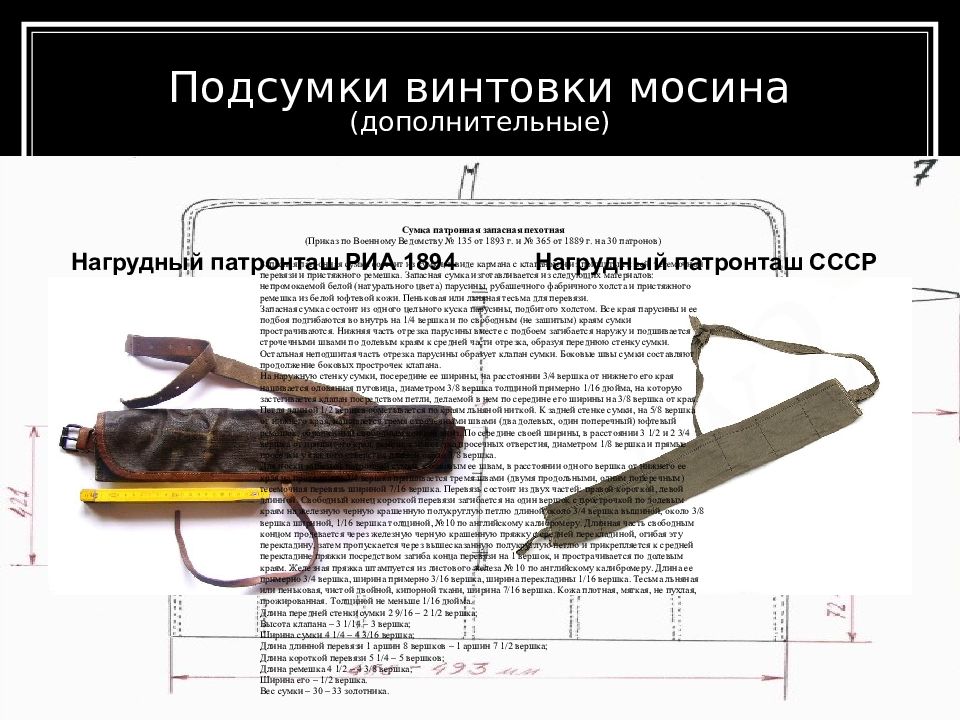

Нагрудный патронташ РИА 1894 Нагрудный патронташ СССР

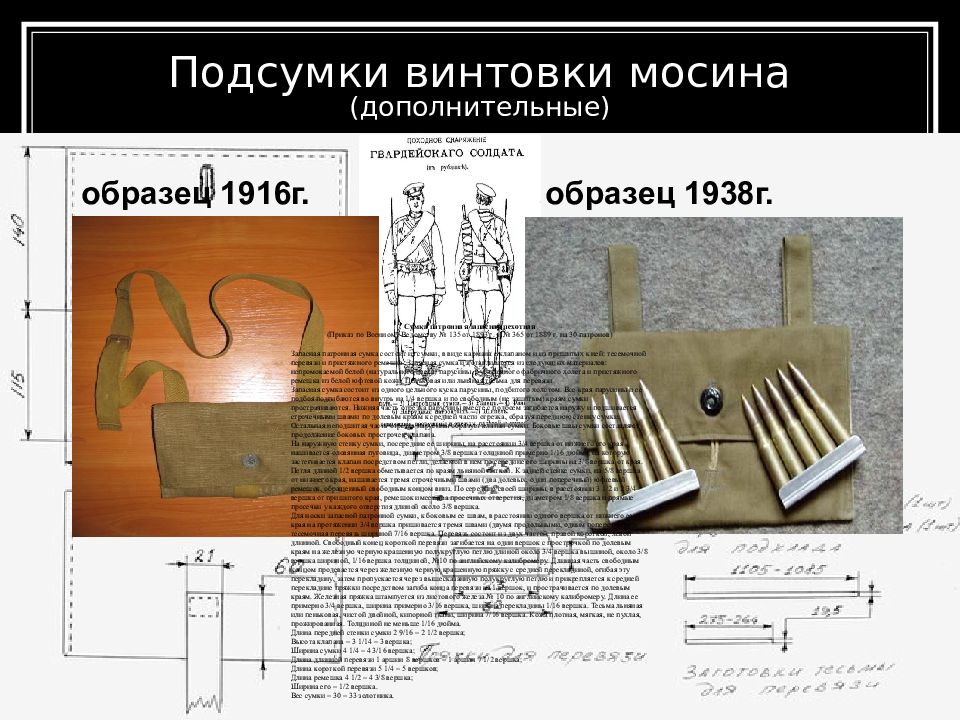

образец 1916г. образец 1938г. Подсумки винтовки мосина (дополнительные)

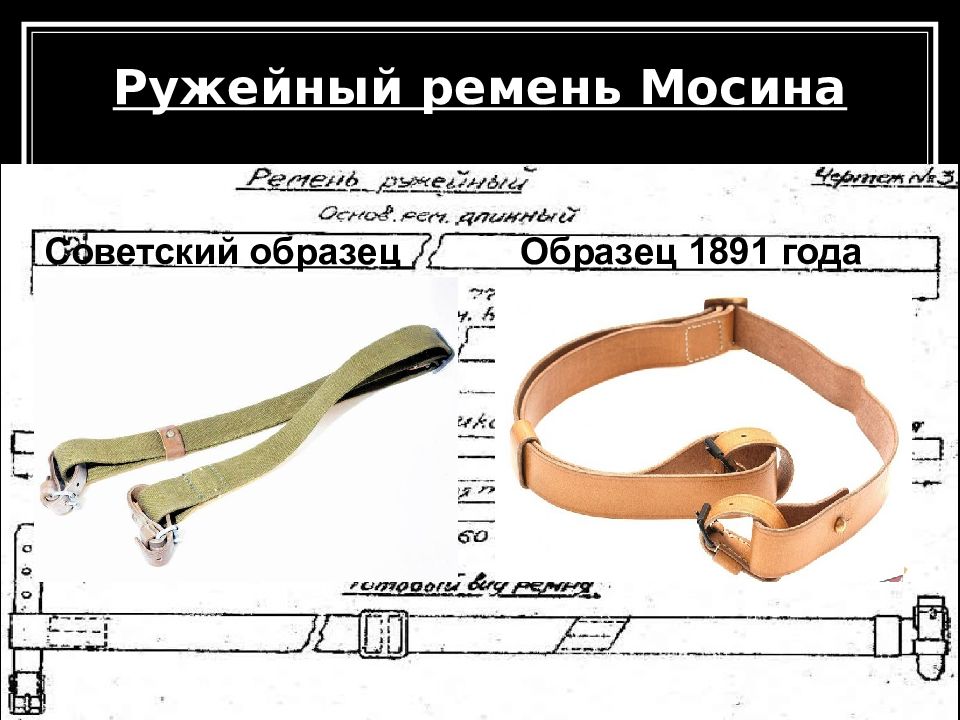

Советский образец Образец 1891 года

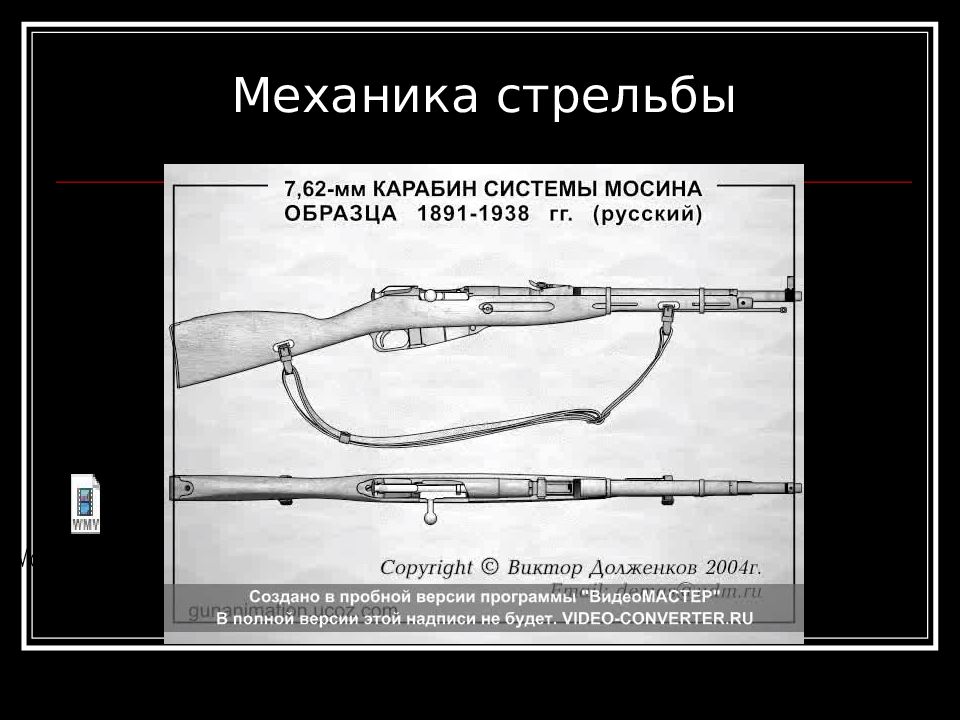

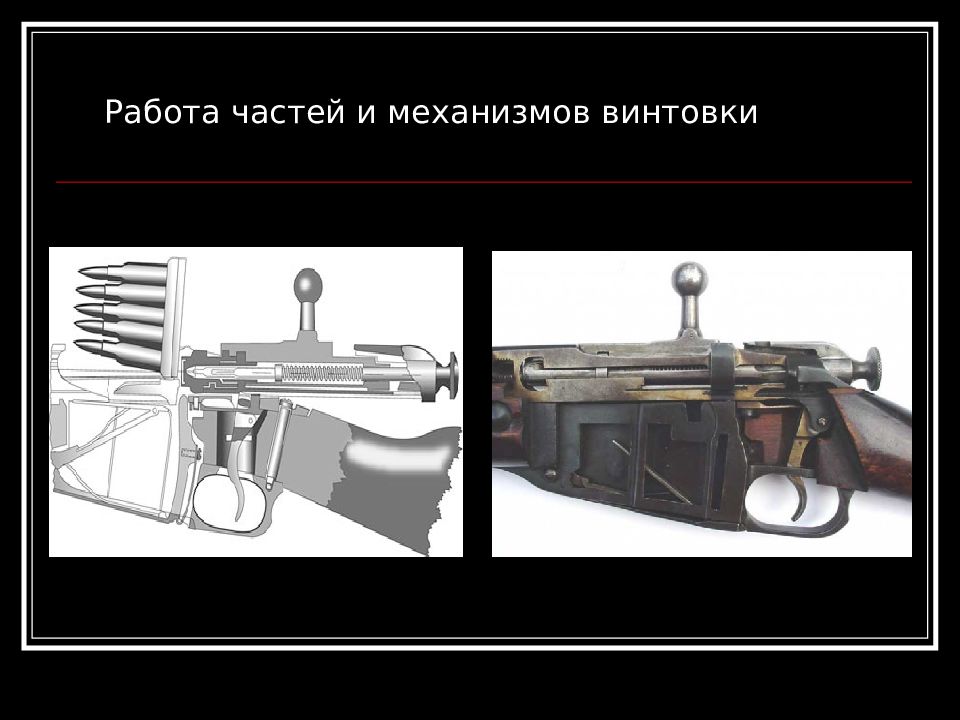

МЕханика

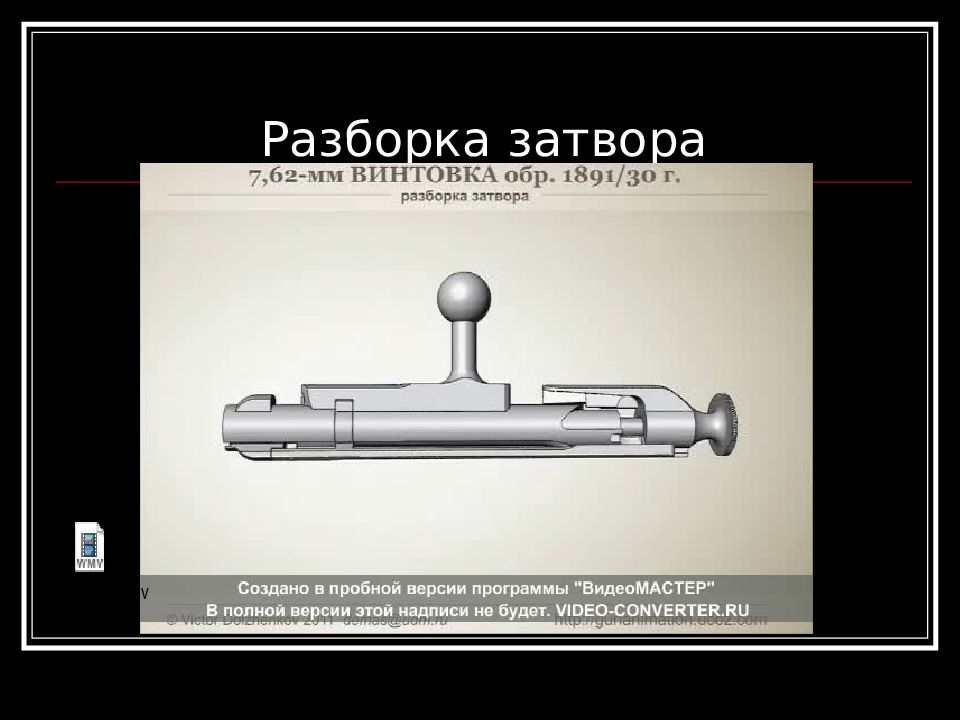

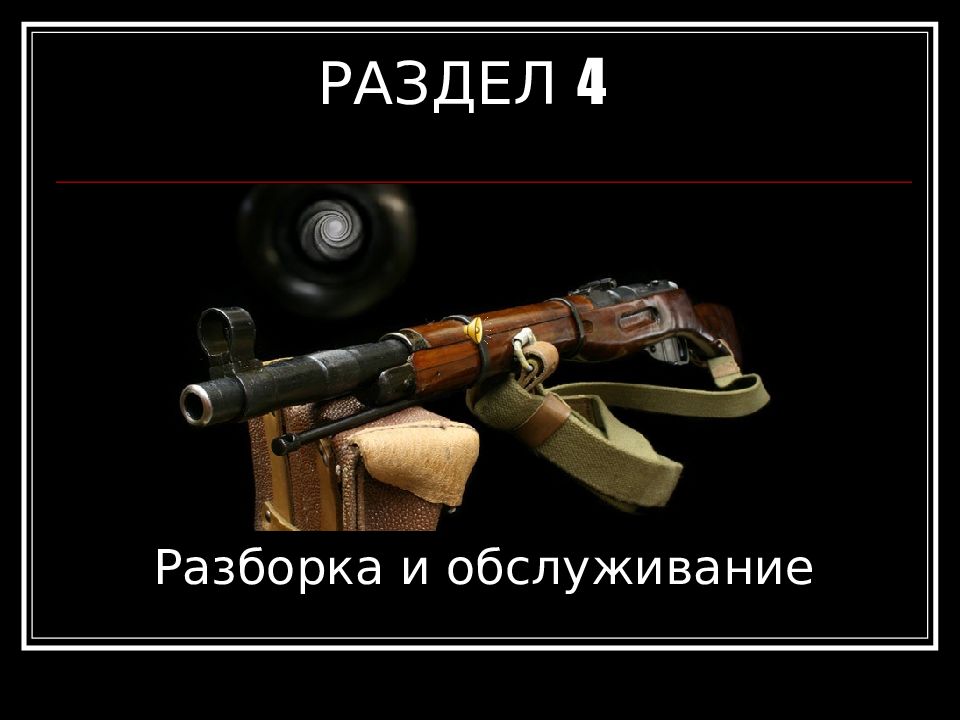

Разборка и обслуживание

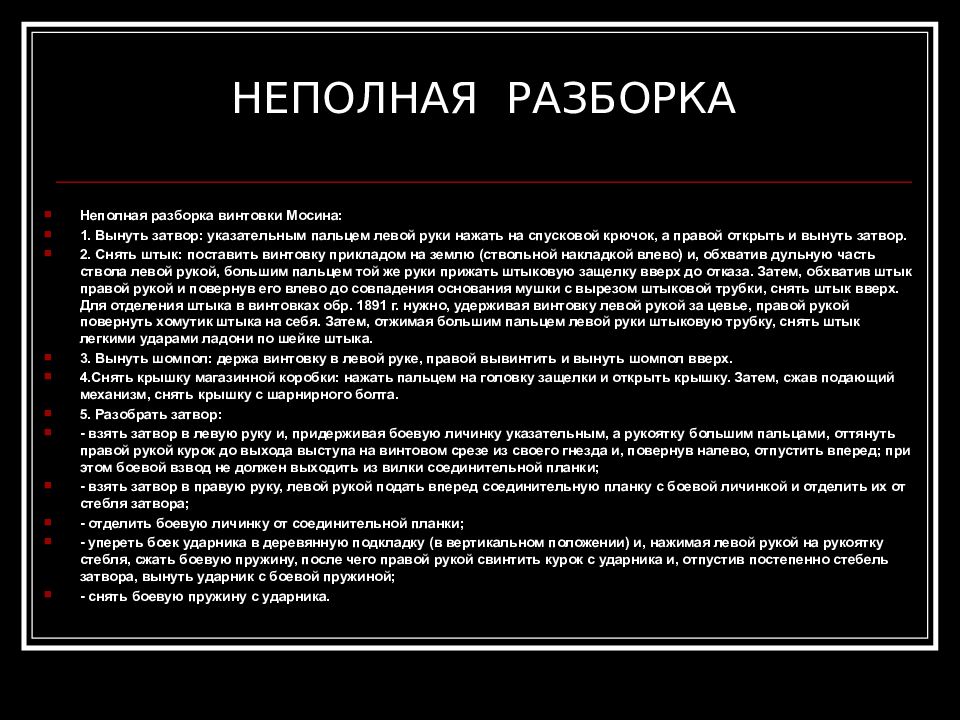

Неполная разборка винтовки Мосина: 1. Вынуть затвор: указательным пальцем левой руки нажать на спусковой крючок, а правой открыть и вынуть затвор. 2. Снять штык: поставить винтовку прикладом на землю (ствольной накладкой влево) и, обхватив дульную часть ствола левой рукой, большим пальцем той же руки прижать штыковую защелку вверх до отказа. Затем, обхватив штык правой рукой и повернув его влево до совпадения основания мушки с вырезом штыковой трубки, снять штык вверх. Для отделения штыка в винтовках обр. 1891 г. нужно, удерживая винтовку левой рукой за цевье, правой рукой повернуть хомутик штыка на себя. Затем, отжимая большим пальцем левой руки штыковую трубку, снять штык легкими ударами ладони по шейке штыка. 3. Вынуть шомпол: держа винтовку в левой руке, правой вывинтить и вынуть шомпол вверх. 4.Снять крышку магазинной коробки: нажать пальцем на головку защелки и открыть крышку. Затем, сжав подающий механизм, снять крышку с шарнирного болта. 5. Разобрать затвор: - взять затвор в левую руку и, придерживая боевую личинку указательным, а рукоятку большим пальцами, оттянуть правой рукой курок до выхода выступа на винтовом срезе из своего гнезда и, повернув налево, отпустить вперед; при этом боевой взвод не должен выходить из вилки соединительной планки; - взять затвор в правую руку, левой рукой подать вперед соединительную планку с боевой личинкой и отделить их от стебля затвора; - отделить боевую личинку от соединительной планки; - упереть боек ударника в деревянную подкладку (в вертикальном положении) и, нажимая левой рукой на рукоятку стебля, сжать боевую пружину, после чего правой рукой свинтить курок с ударника и, отпустив постепенно стебель затвора, вынуть ударник с боевой пружиной; - снять боевую пружину с ударника.

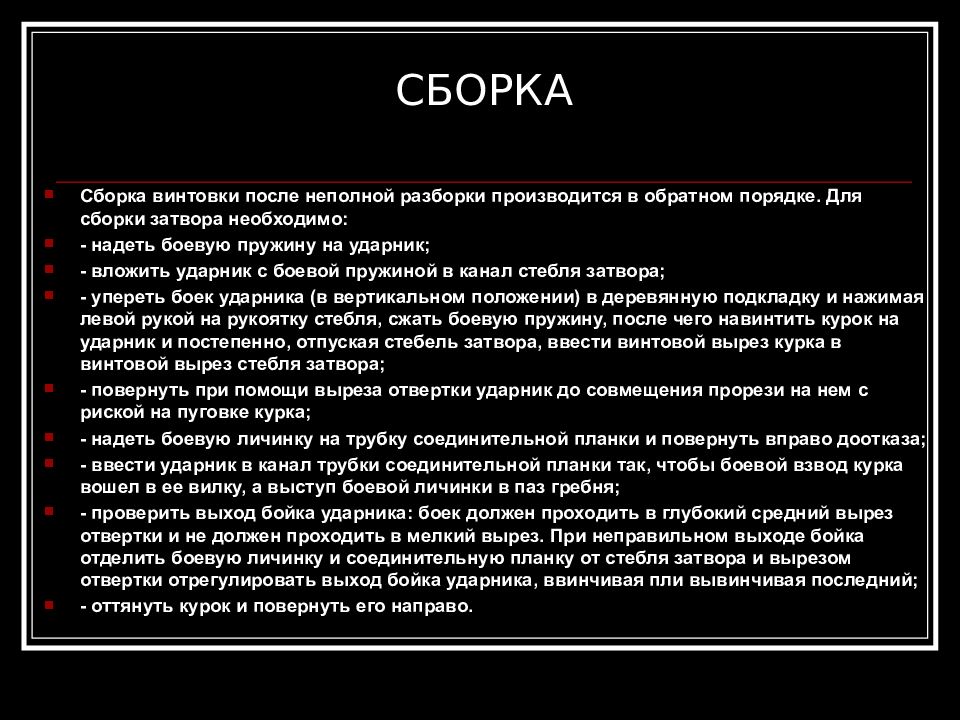

Сборка винтовки после неполной разборки производится в обратном порядке. Для сборки затвора необходимо: - надеть боевую пружину на ударник; - вложить ударник с боевой пружиной в канал стебля затвора; - упереть боек ударника (в вертикальном положении) в деревянную подкладку и нажимая левой рукой на рукоятку стебля, сжать боевую пружину, после чего навинтить курок на ударник и постепенно, отпуская стебель затвора, ввести винтовой вырез курка в винтовой вырез стебля затвора; - повернуть при помощи выреза отвертки ударник до совмещения прорези на нем с риской на пуговке курка; - надеть боевую личинку на трубку соединительной планки и повернуть вправо доотказа; - ввести ударник в канал трубки соединительной планки так, чтобы боевой взвод курка вошел в ее вилку, а выступ боевой личинки в паз гребня; - проверить выход бойка ударника: боек должен проходить в глубокий средний вырез отвертки и не должен проходить в мелкий вырез. При неправильном выходе бойка отделить боевую личинку и соединительную планку от стебля затвора и вырезом отвертки отрегулировать выход бойка ударника, ввинчивая пли вывинчивая последний; - оттянуть курок и повернуть его направо.

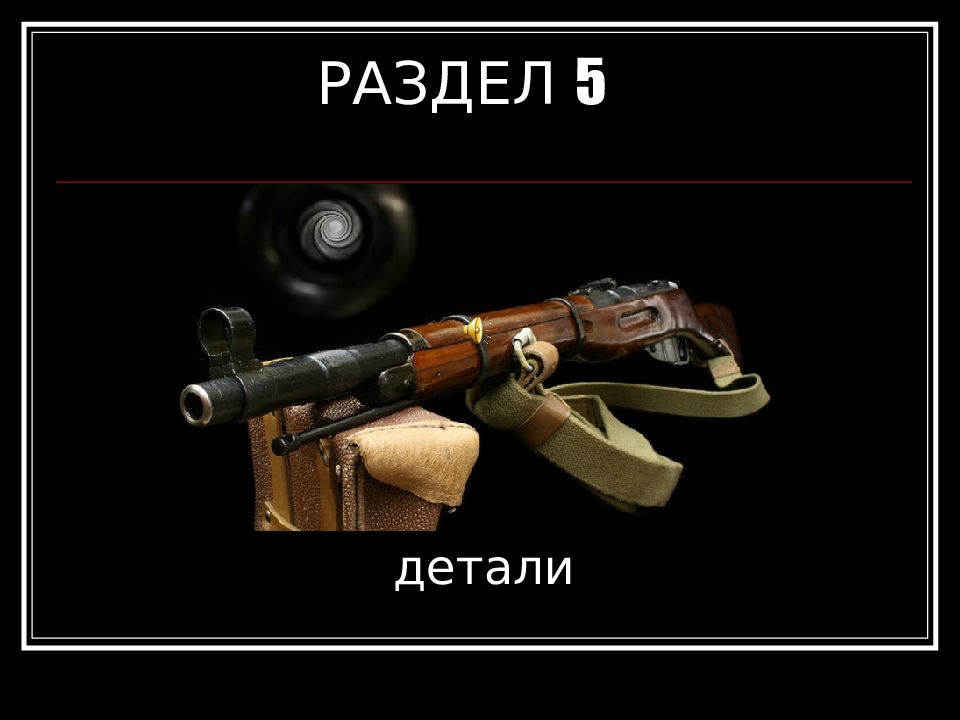

детали

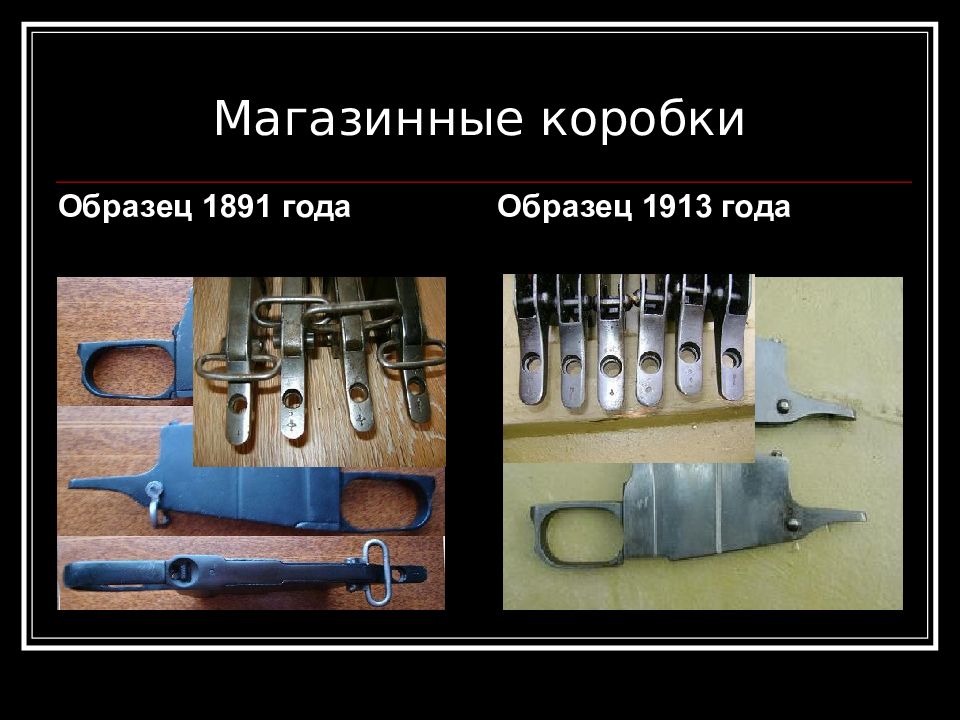

Образец 1891 года Образец 1913 года

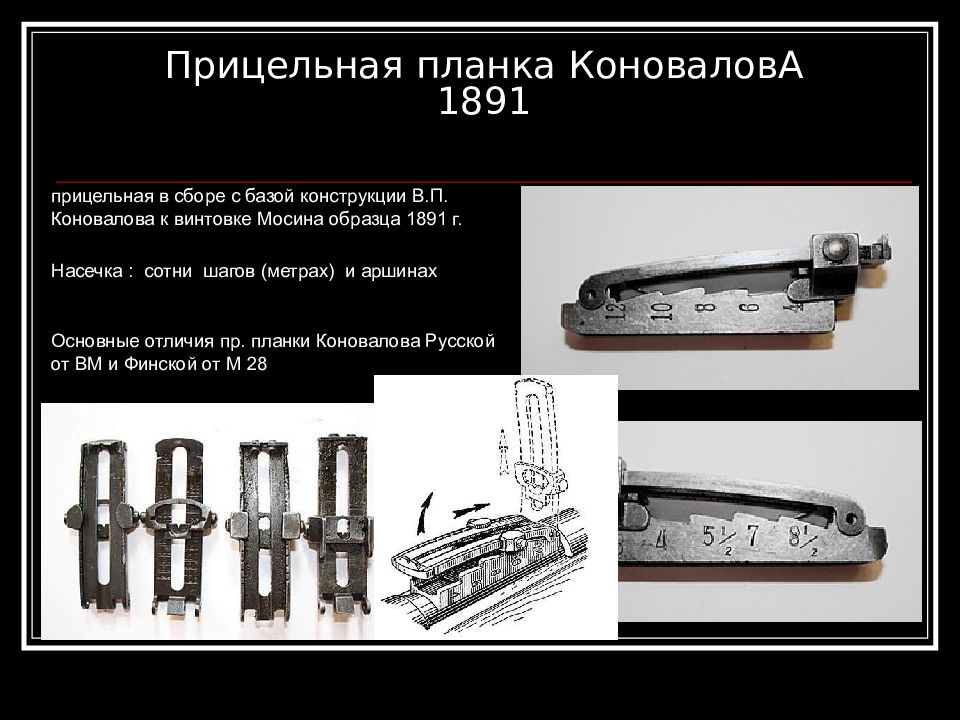

прицельная в сборе с базой конструкции В.П. Коновалова к винтовке Мосина образца 1891 г. Насечка : сотни шагов (метрах) и аршинах Основные отличия пр. планки Коновалова Русской от ВМ и Финской от М 28
1. Основание (колодка) прицела. 2. Намушник. 3.Хомутик прицельной планки. 4. Защелки хомутика. 5. Ось прицельной планки. 6. Пружина прицельной планки

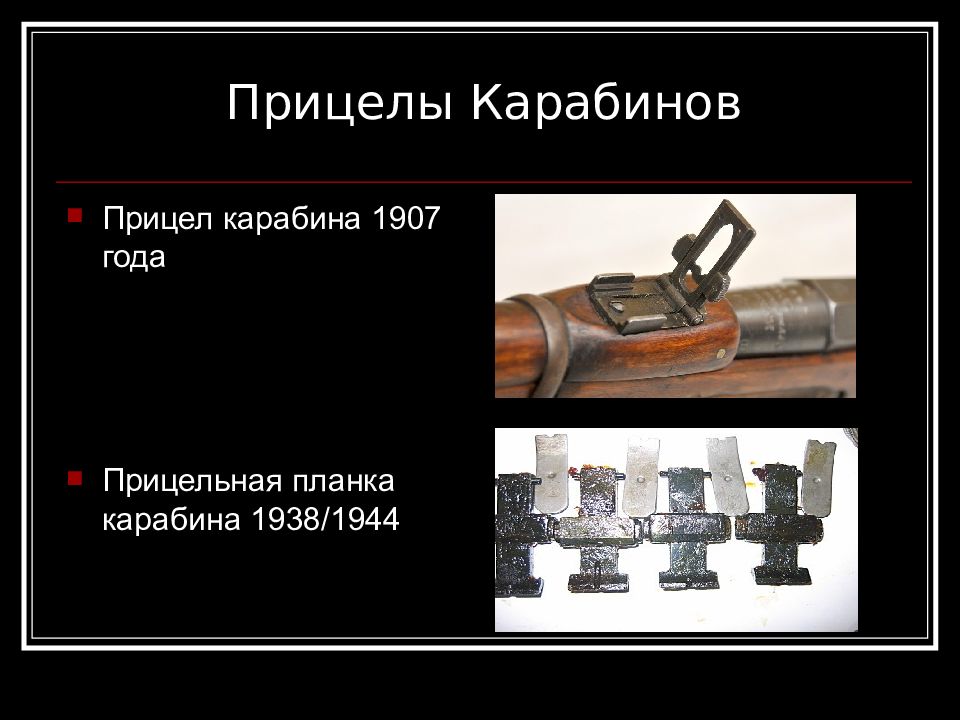

Прицел карабина 1907 года Прицельная планка карабина 1938/1944

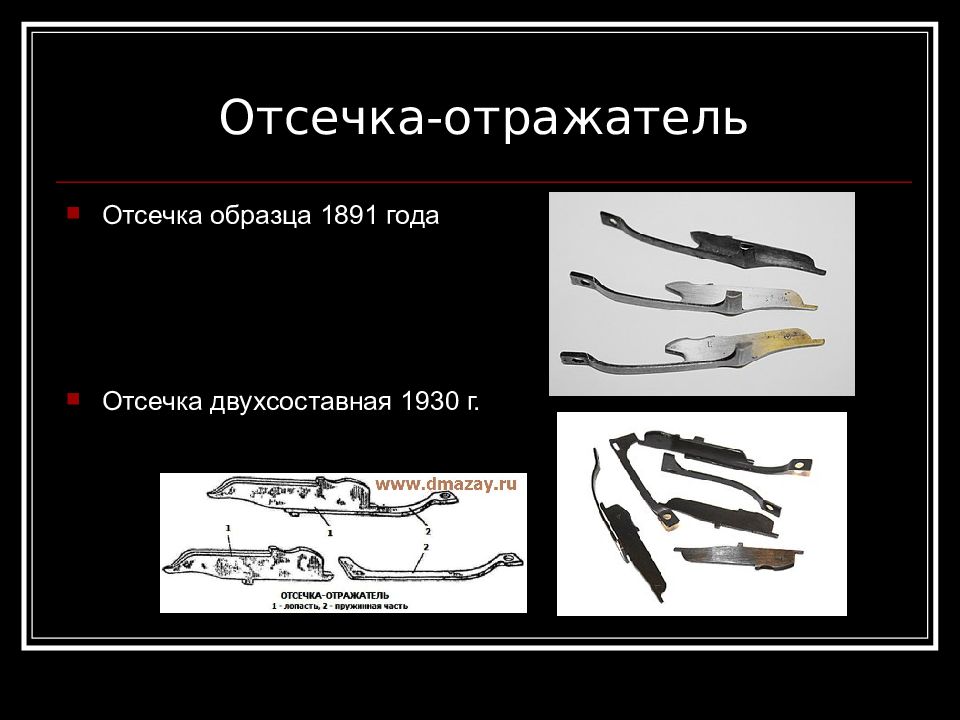

Отсечка образца 1891 года Отсечка двухсоставная 1930 г.

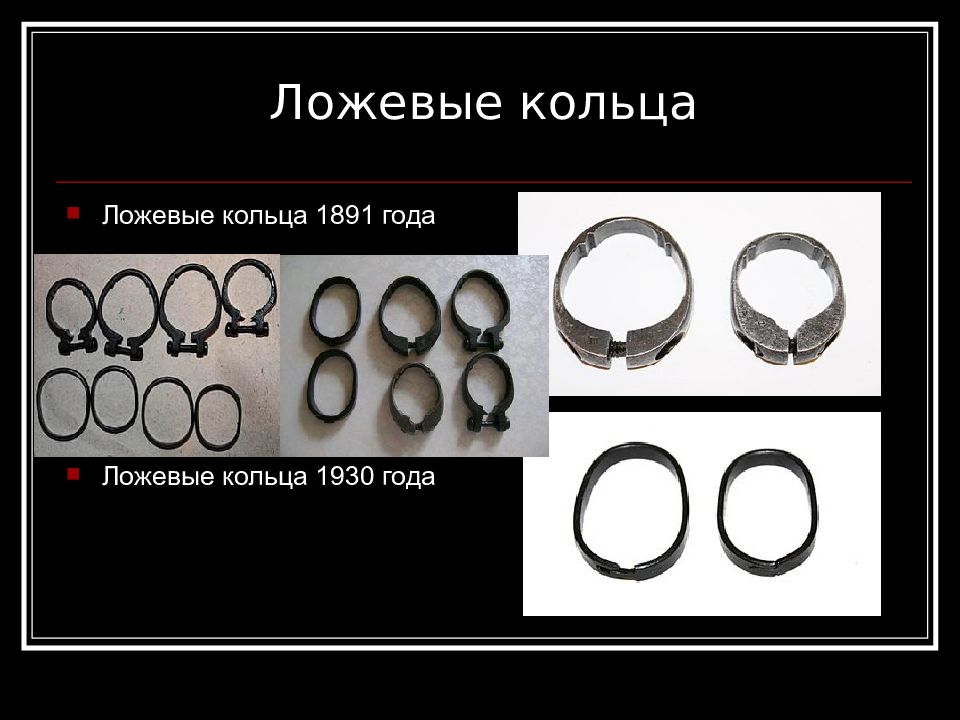

Ложевые кольца 1891 года Ложевые кольца 1930 года
Образец 1891 года Образец 1930 года

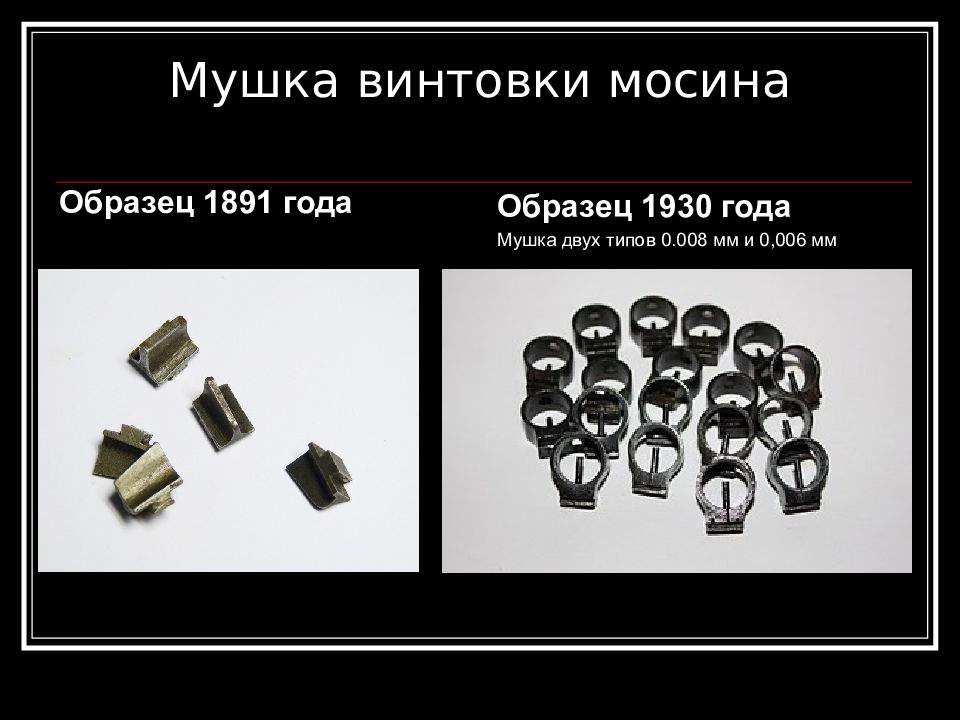

Образец 1891 года Образец 1930 года Мушка двух типов 0.008 мм и 0,006 мм

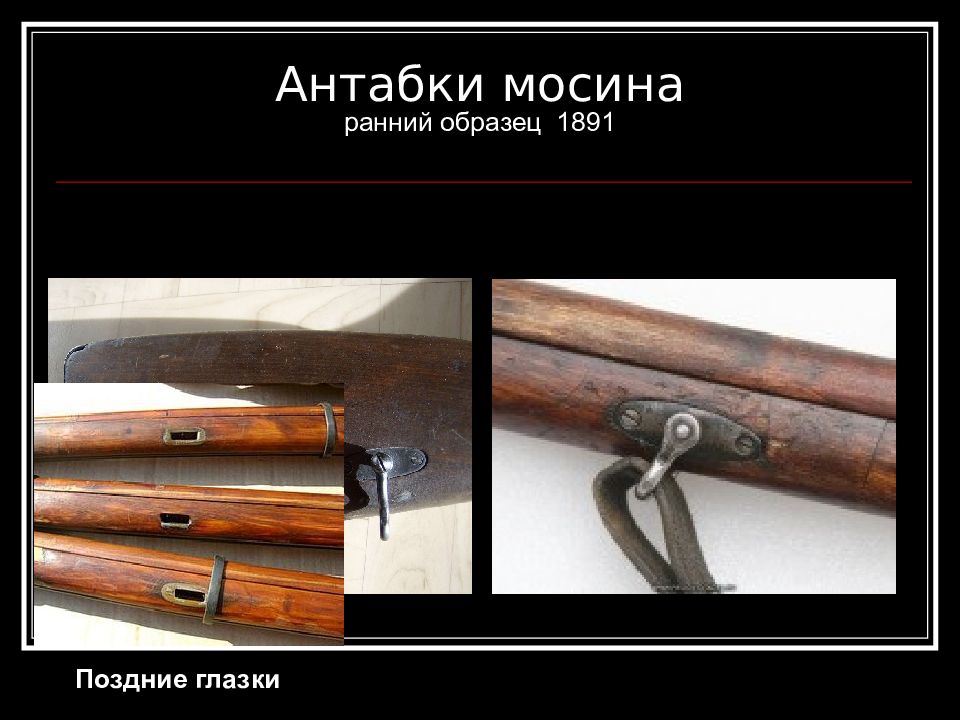

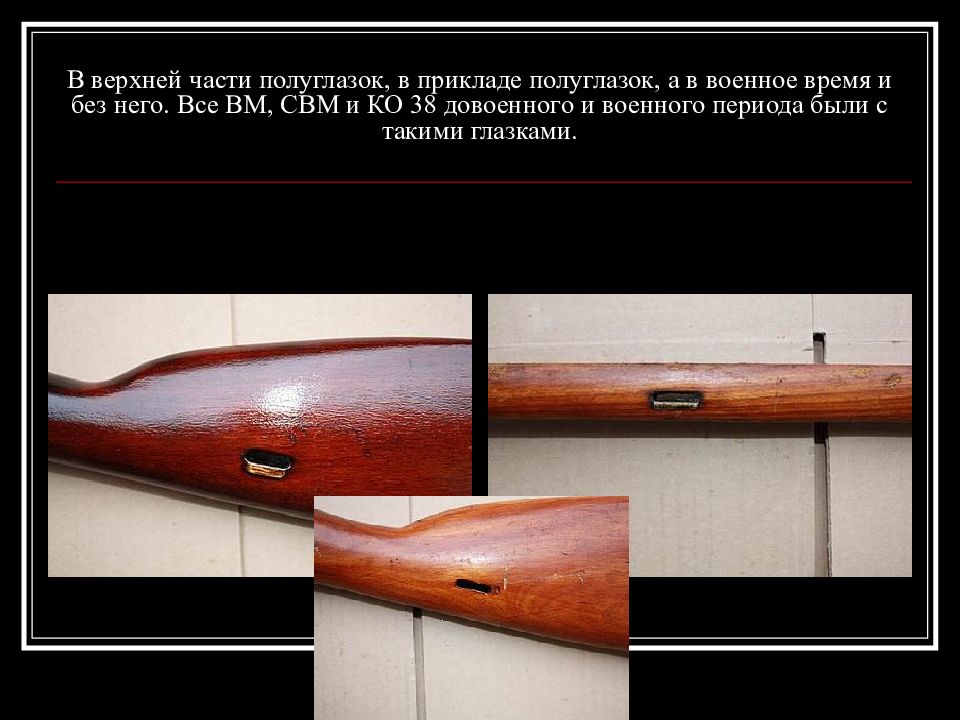

Поздние глазки

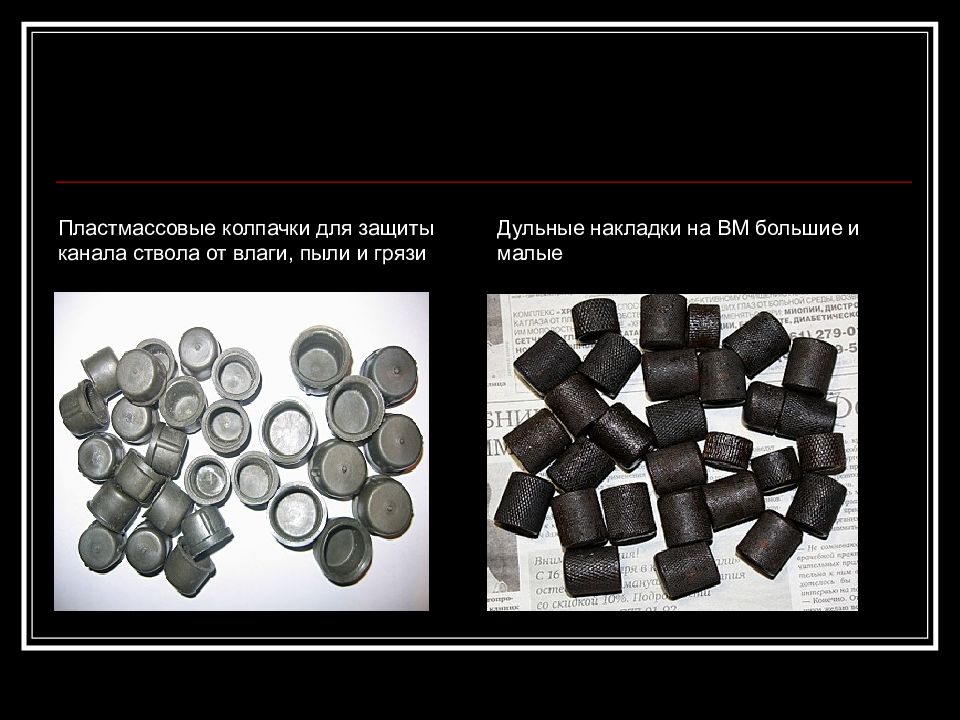

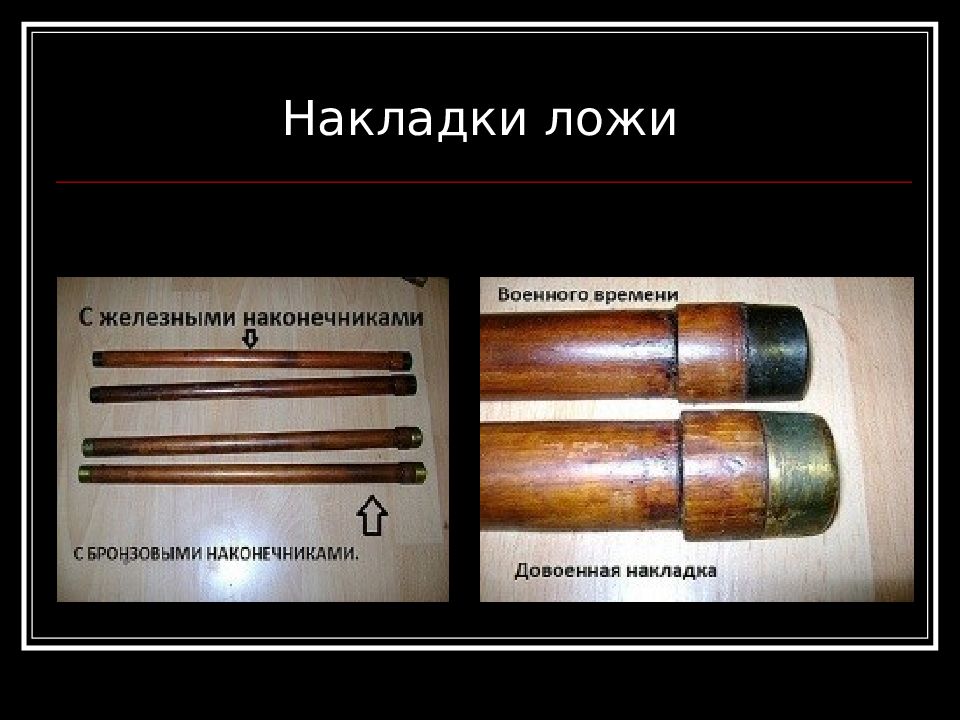

Пластмассовые колпачки для защиты канала ствола от влаги, пыли и грязи Дульные накладки на ВМ большие и малые

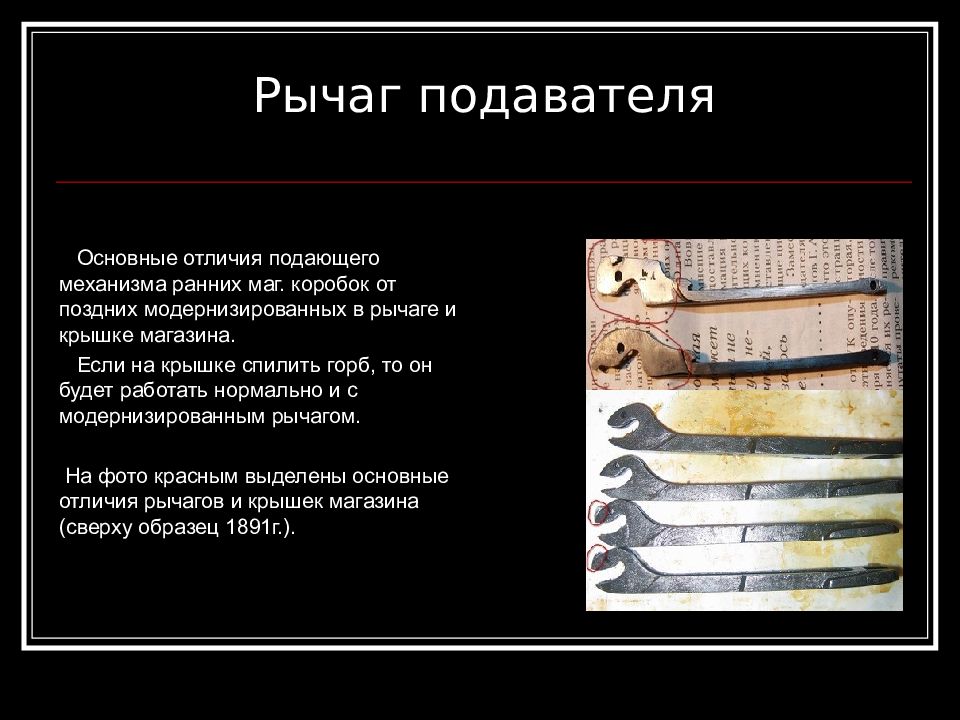

Основные отличия подающего механизма ранних маг. коробок от поздних модернизированных в рычаге и крышке магазина. Если на крышке спилить горб, то он будет работать нормально и с модернизированным рычагом. На фото красным выделены основные отличия рычагов и крышек магазина (сверху образец 1891г.).

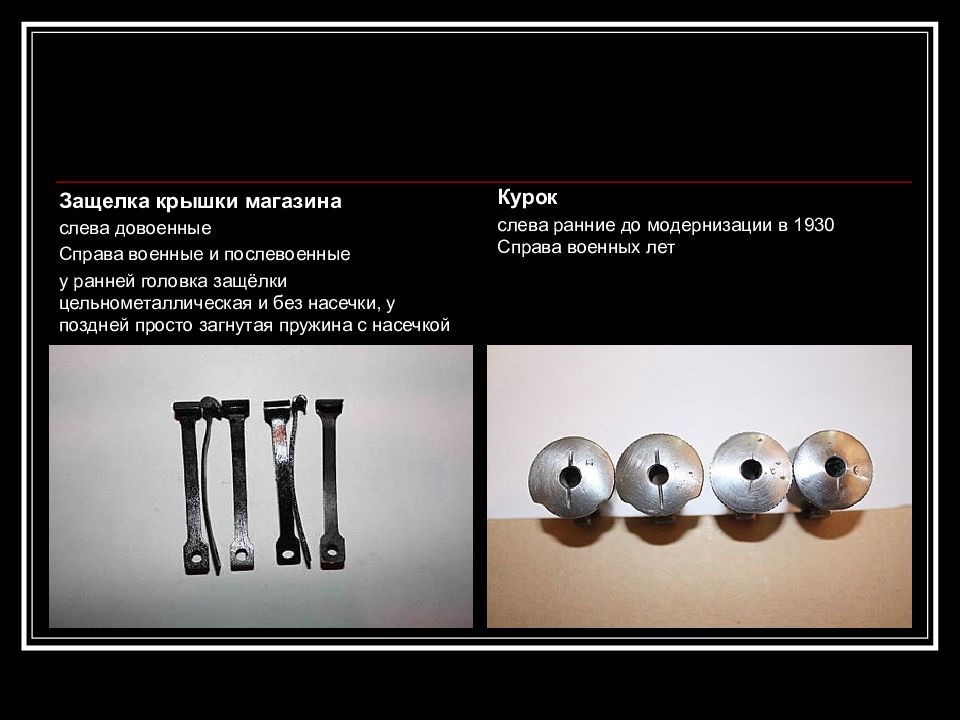

Защелка крышки магазина слева довоенные Справа военные и послевоенные у ранней головка защёлки цельнометаллическая и без насечки, у поздней просто загнутая пружина с насечкой Курок слева ранние до модернизации в 1930 Справа военных лет

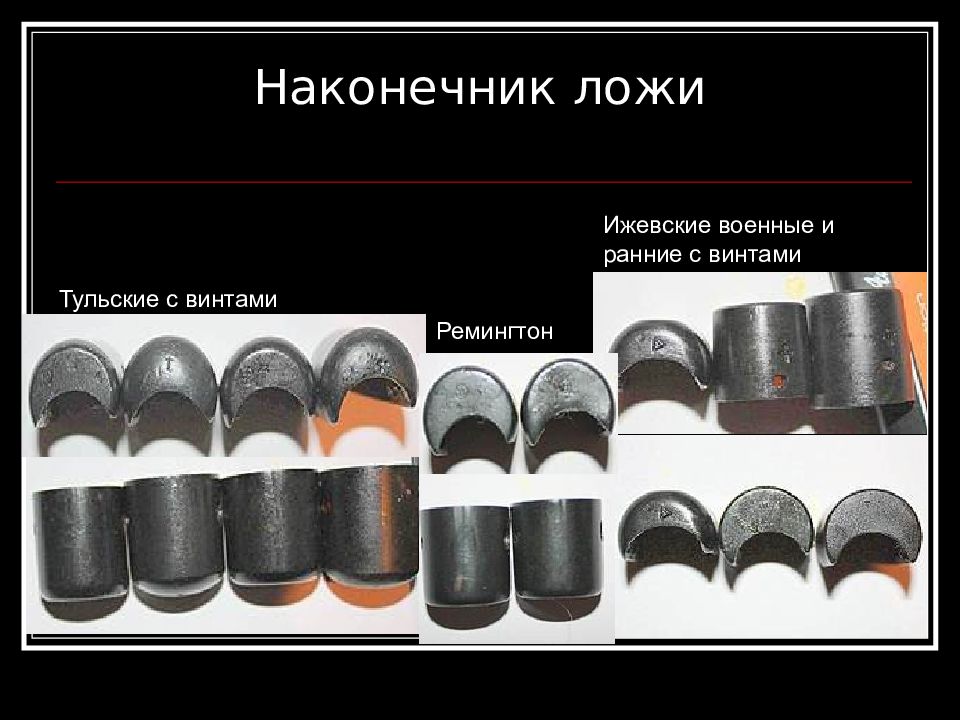

Ижевские военные и ранние с винтами Ремингтон Тульские с винтами
