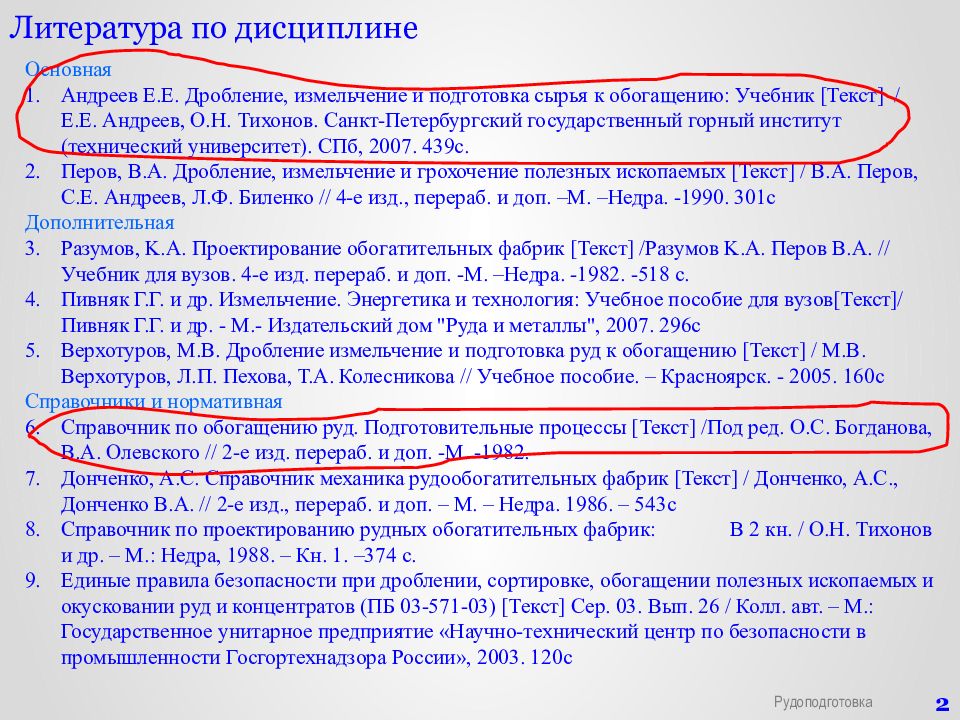

Рудоподготовка 2 Литература по дисциплине Основная Андреев Е.Е. Дробление, измельчение и подготовка сырья к обогащению: Учебник [Текст] / Е.Е. Андреев, О.Н. Тихонов. Санкт-Петербургский государственный горный институт (технический университет). СПб, 2007. 439с. Перов, В.А. Дробление, измельчение и грохочение полезных ископаемых [Текст] / В.А. Перов, С.Е. Андреев, Л.Ф. Биленко // 4-е изд., перераб. и доп. –М. –Недра. -1990. 301с Дополнительная Разумов, K.A. Проектирование обогатительных фабрик [Текст] /Разумов K.A. Перов В.А. // Учебник для вузов. 4-е изд. перераб. и доп. -М. –Недра. -1982. -518 с. Пивняк Г.Г. и др. Измельчение. Энергетика и технология: Учебное пособие для вузов[Текст]/ Пивняк Г.Г. и др. - М.- Издательский дом "Руда и металлы", 2007. 296с Верхотуров, М.В. Дробление измельчение и подготовка руд к обогащению [Текст] / М.В. Верхотуров, Л.П. Пехова, Т.А. Колесникова // Учебное пособие. – Красноярск. - 2005. 160с Справочники и нормативная Справочник по обогащению руд. Подготовительные процессы [Текст] /Под ред. О.С. Богданова, В.А. Олевского // 2-е изд. перераб. и доп. -М. -1982. Донченко, А.С. Справочник механика рудообогатительных фабрик [Текст] / Донченко, А.С., Донченко В.А. // 2-е изд., перераб. и доп. – М. – Недра. 1986. – 543с Справочник по проектированию рудных обогатительных фабрик: В 2 кн. / О.Н. Тихонов и др. – М.: Недра, 1988. – Кн. 1. –374 с. Единые правила безопасности при дроблении, сортировке, обогащении полезных ископаемых и окусковании руд и концентратов (ПБ 03-571-03) [Текст] Сер. 03. Вып. 26 / Колл. авт. – М.: Государственное унитарное предприятие «Научно-технический центр по безопасности в промышленности Госгортехнадзора России», 2003. 120с
Раздел 2 Рудоподготовка 3
Тема 8 Рудоподготовка 4
Южная Америка 16-20 вв Толчея Самый древний тип мельницы. После 19 века обычно используется для помола мягких растительных материалов Жернова Механизированный аналог ступы Современный дисковый истиратель Аррастра (волочильня) Рудоподготовка 5

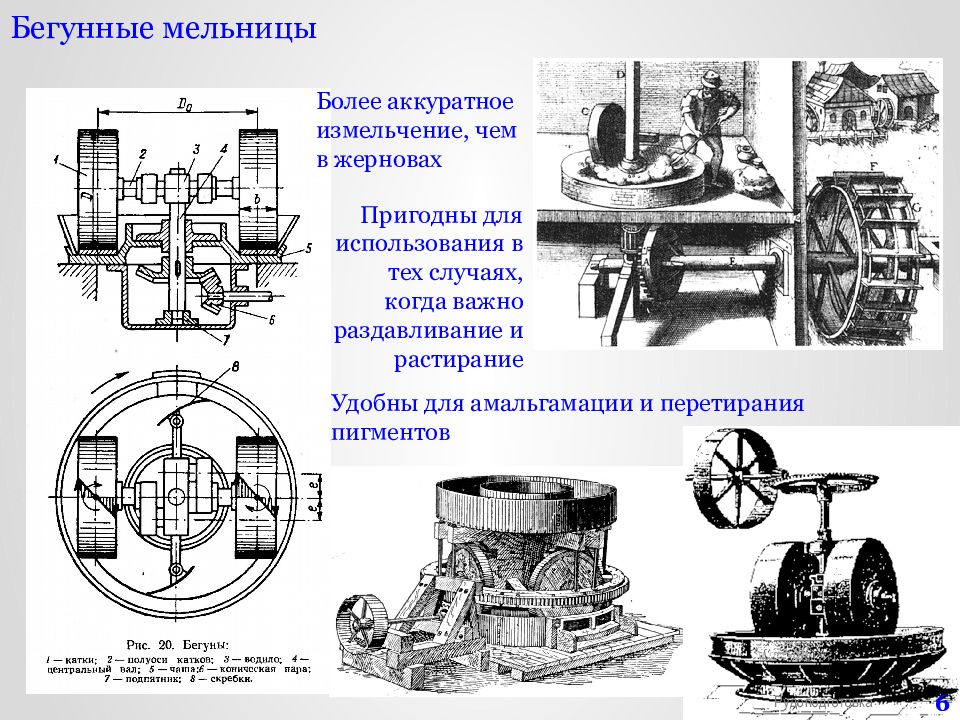

Удобны для амальгамации и перетирания пигментов Пригодны для использования в тех случаях, когда важно раздавливание и растирание Более аккуратное измельчение, чем в жерновах Рудоподготовка 6

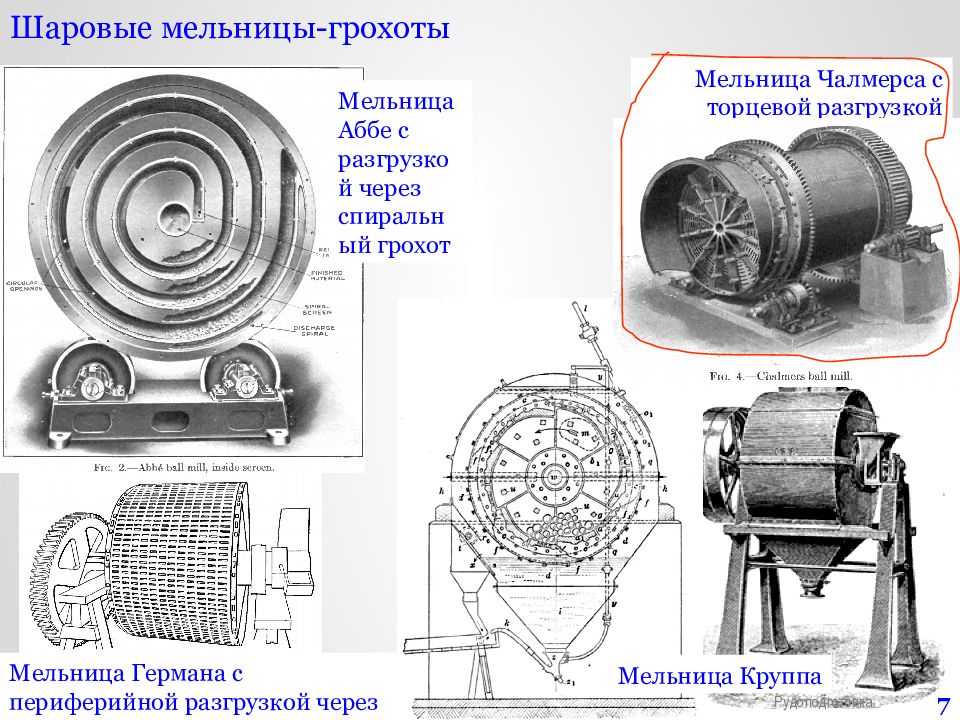

Мельница Круппа Мельница Чалмерса с торцевой разгрузкой через решетку Мельница Германа с периферийной разгрузкой через решетку Мельница Аббе с разгрузкой через спиральный грохот Рудоподготовка 7
Шаровая мельница Гардинга Рудоподготовка 8

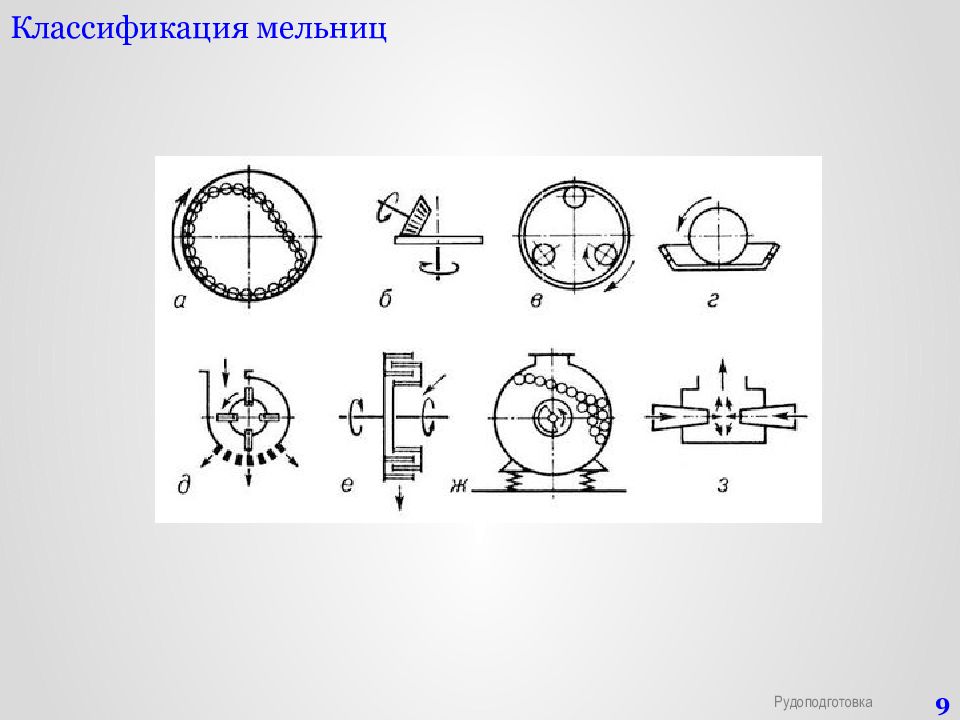

Рудоподготовка 9

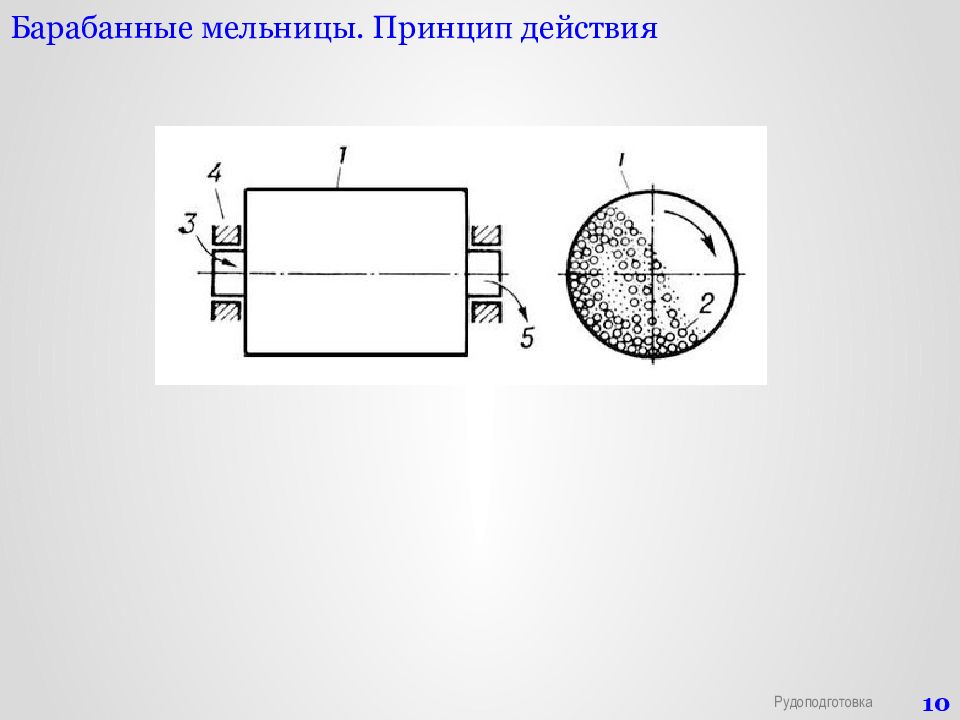

Рудоподготовка 10

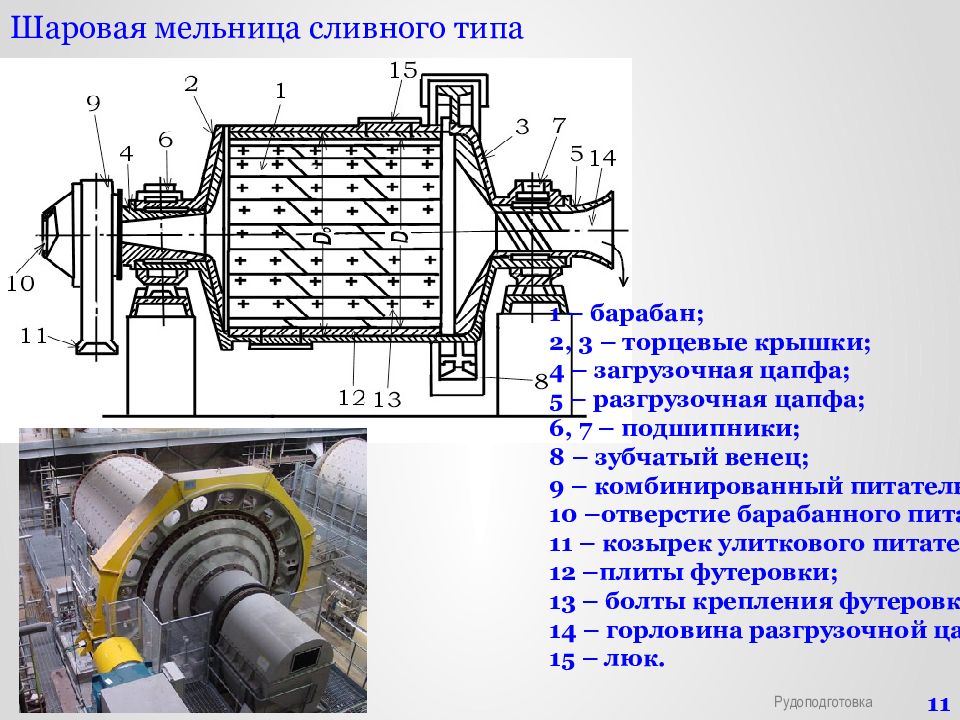

1 – барабан; 2, 3 – торцевые крышки; 4 – загрузочная цапфа; 5 – разгрузочная цапфа; 6, 7 – подшипники; 8 – зубчатый венец; 9 – комбинированный питатель; 10 –отверстие барабанного питателя; 11 – козырек улиткового питателя; 12 –плиты футеровки; 13 – болты крепления футеровки; 14 – горловина разгрузочной цапфы; 15 – люк. Рудоподготовка 11

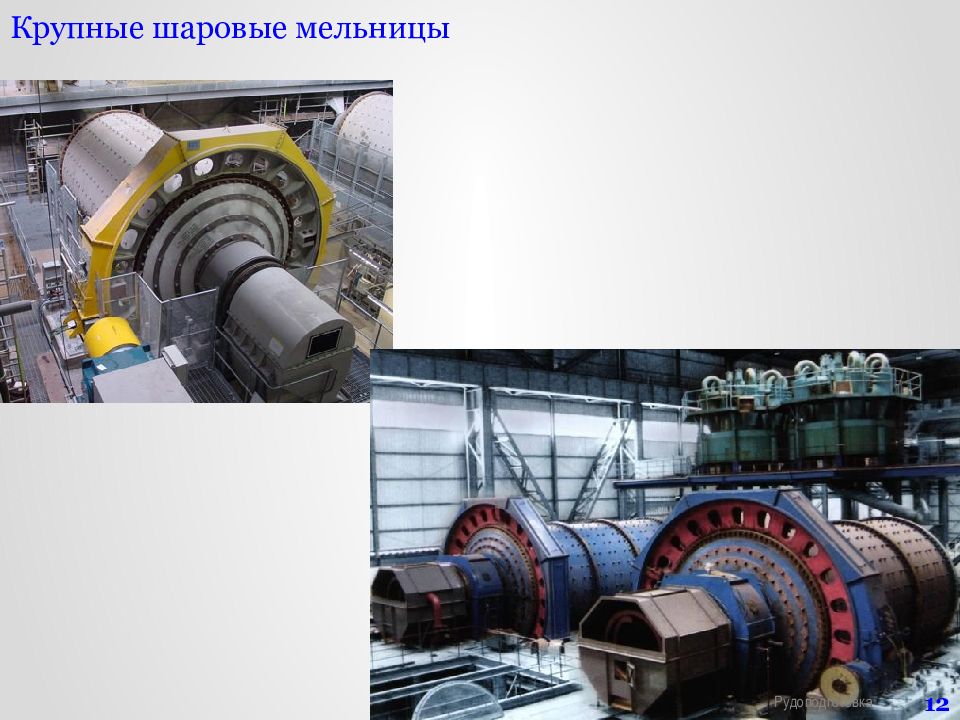

Рудоподготовка 12
1 – барабан; 2, 3 – торцевые крышки; 4 – загрузочная цапфа; 5 – разгрузочная цапфа; 6, 7 – подшипники; 8 – зубчатый венец; 9 – комбинированный питатель; 10 –отверстие барабанного питателя; 11 – козырек улиткового питателя; 12 –плиты футеровки; 13 – болты крепления футеровки; 14 – решетка; 15 – лифтеры; 16 – горловина разгрузочной цапфы; 17 – люк Рудоподготовка 13

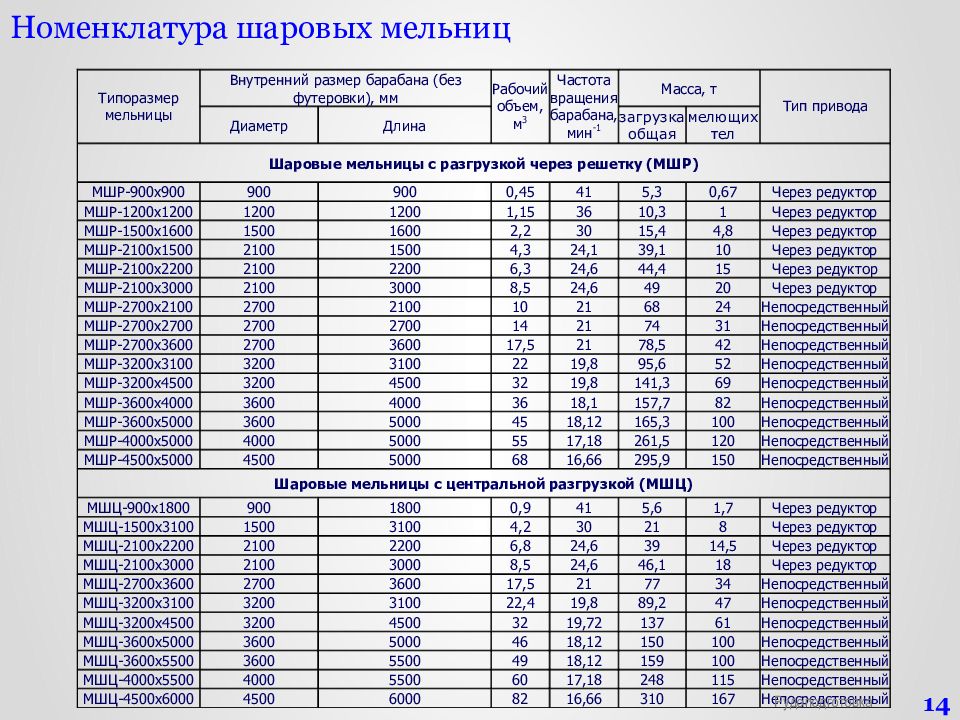

Рудоподготовка 14
С центральной разгрузкой сливного типа для мокрого измельчения Крупность продукта – 0,5-1 мм Крупность продукта – 1-5 мм С периферийной разгрузкой в конце барабана для сухого измельчения С периферийной разгрузкой в середине барабана для сухого измельчения Рудоподготовка 15

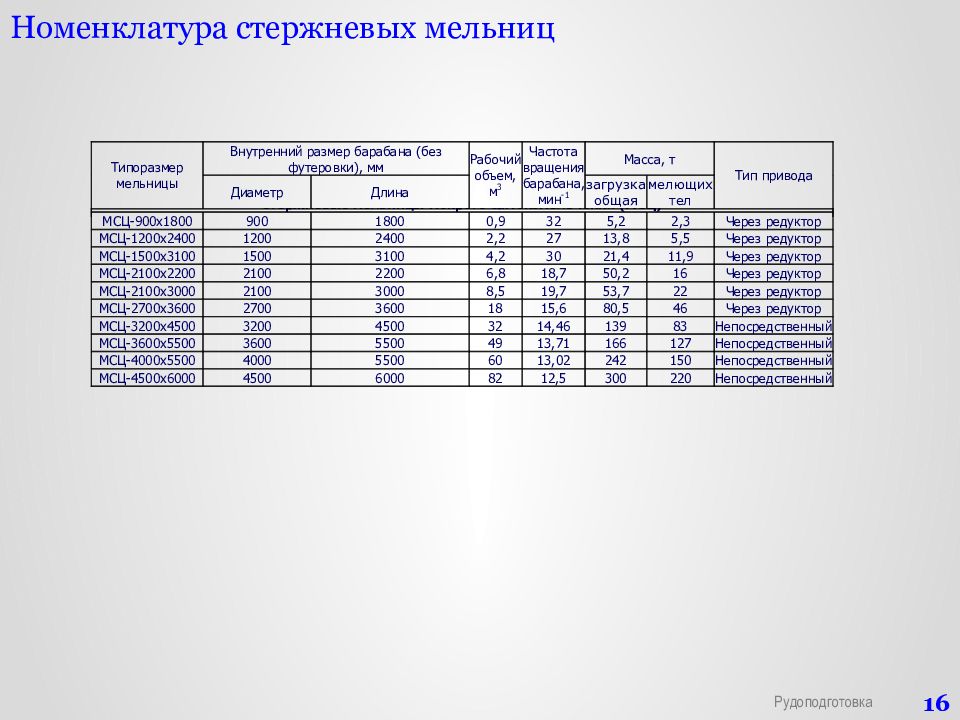

Рудоподготовка 16

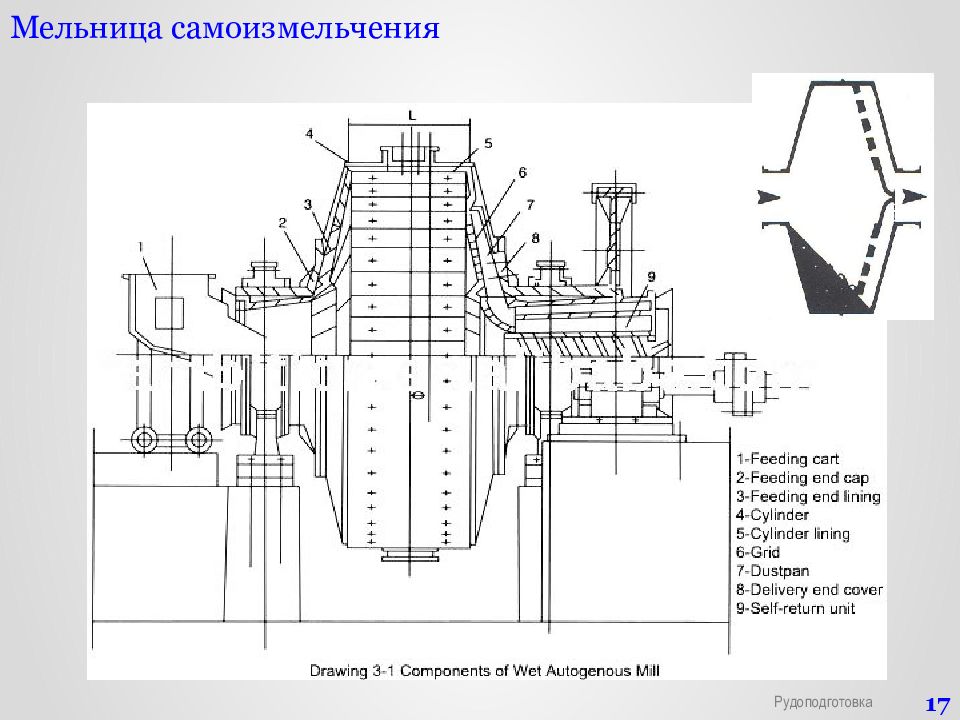

Рудоподготовка 17

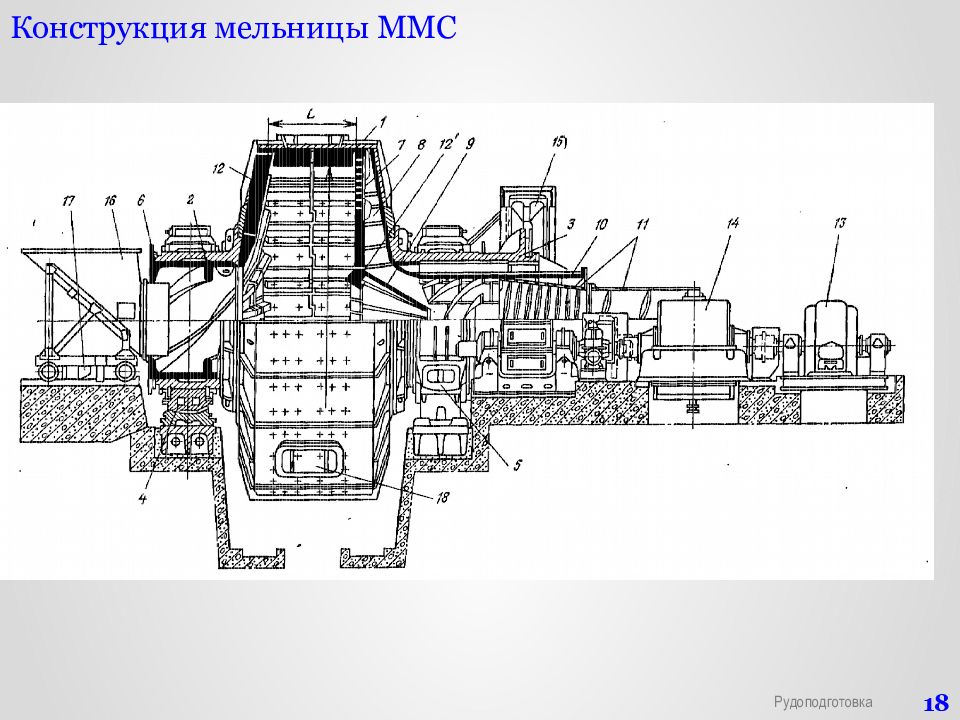

Рудоподготовка 18

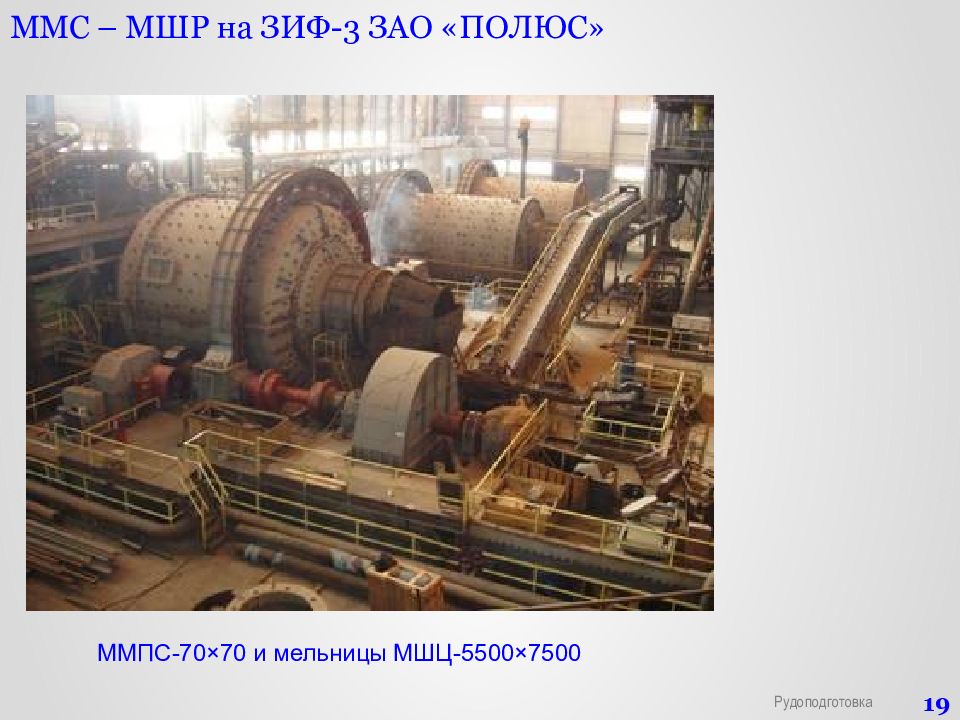

ММПС-70×70 и мельницы МШЦ-5500×7500 Рудоподготовка 19
Рудоподготовка 20
Рудоподготовка 21
Рудоподготовка 22
Рудоподготовка 23
Рудоподготовка 24
Рудоподготовка 25
Рудоподготовка 26
Рудоподготовка 27
Тема 9 Рудоподготовка 28

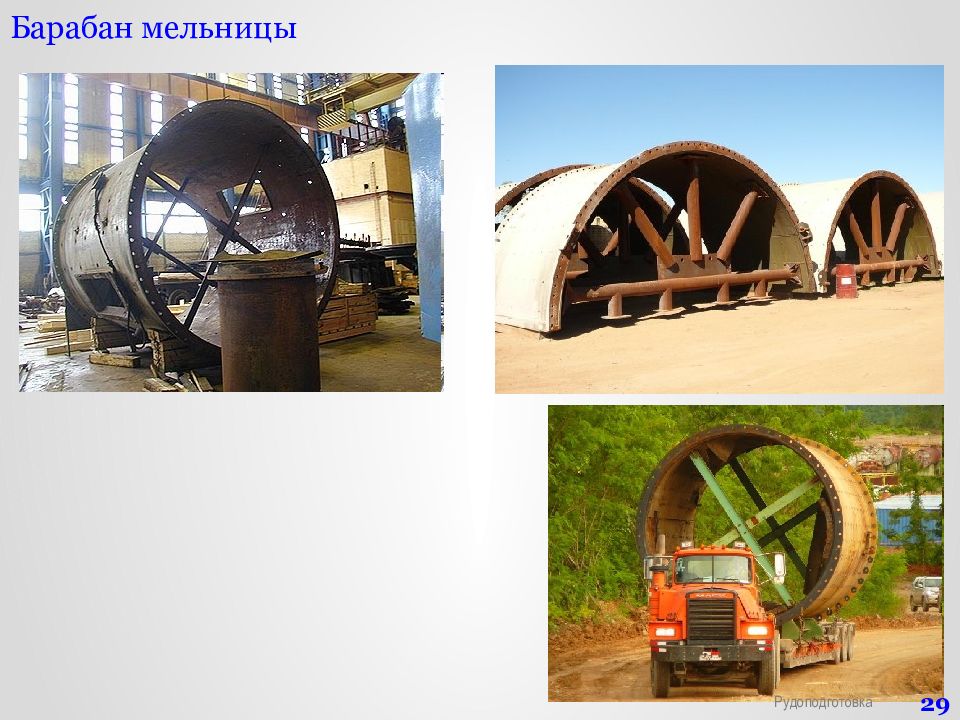

Рудоподготовка 29

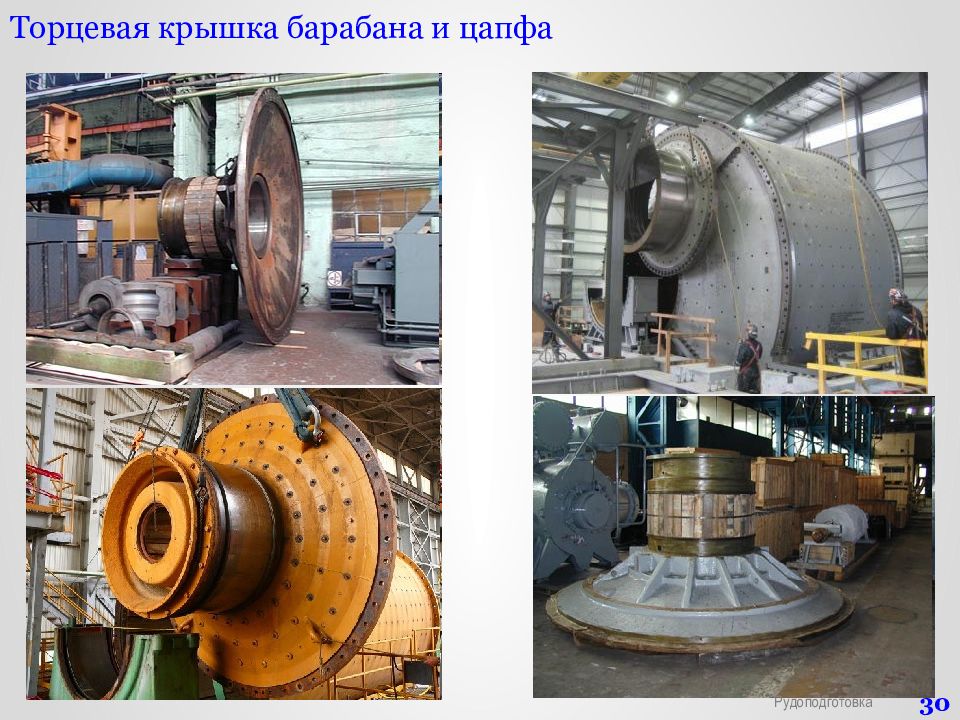

Рудоподготовка 30

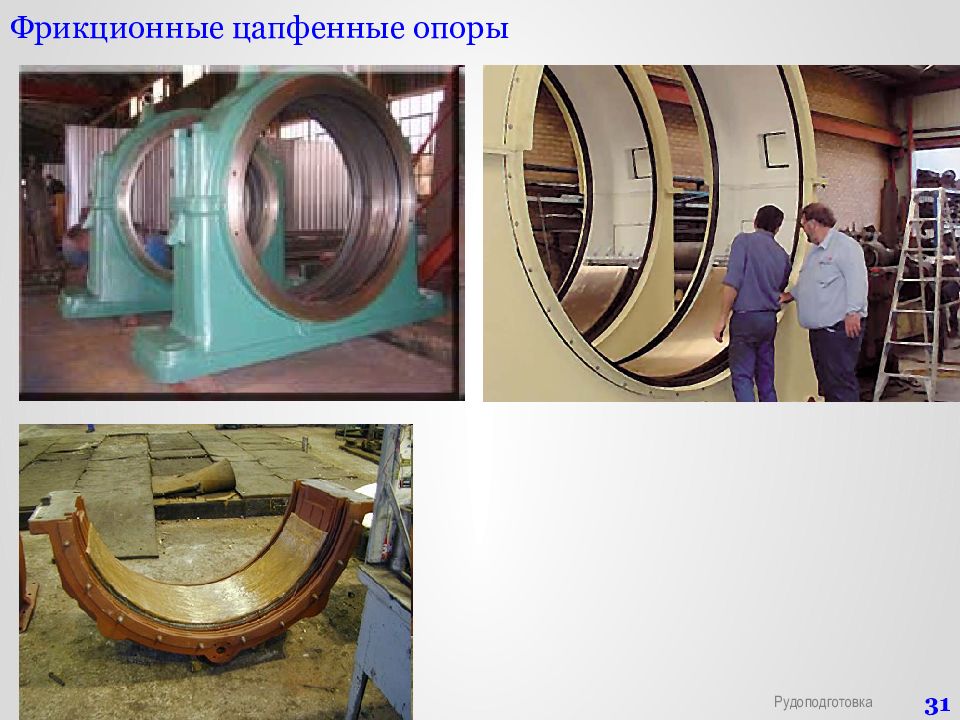

Рудоподготовка 31

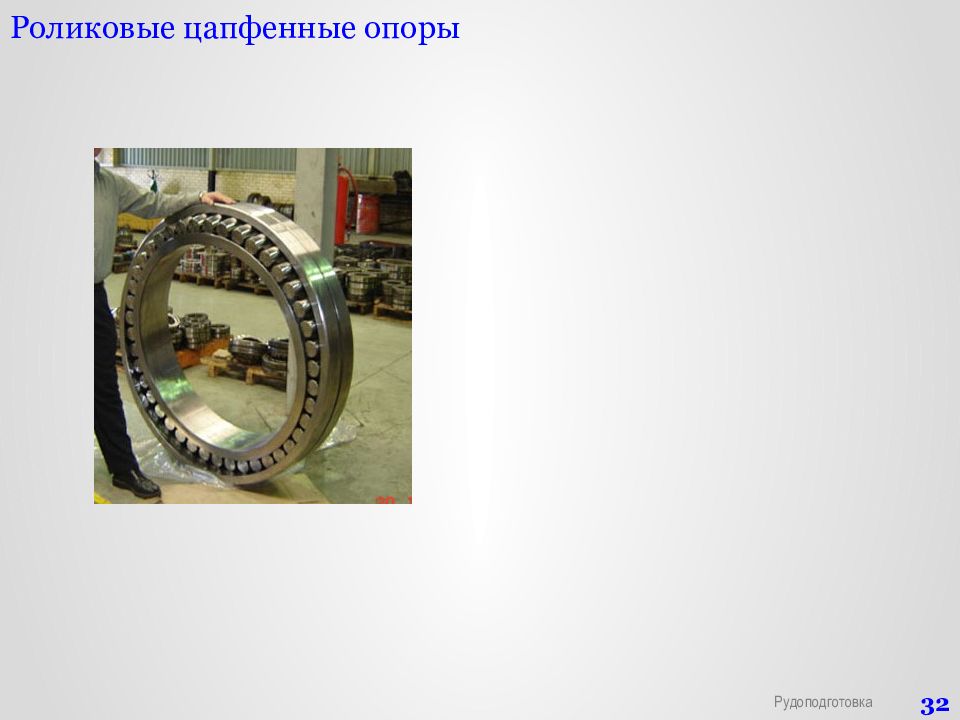

Рудоподготовка 32
Рудоподготовка 33

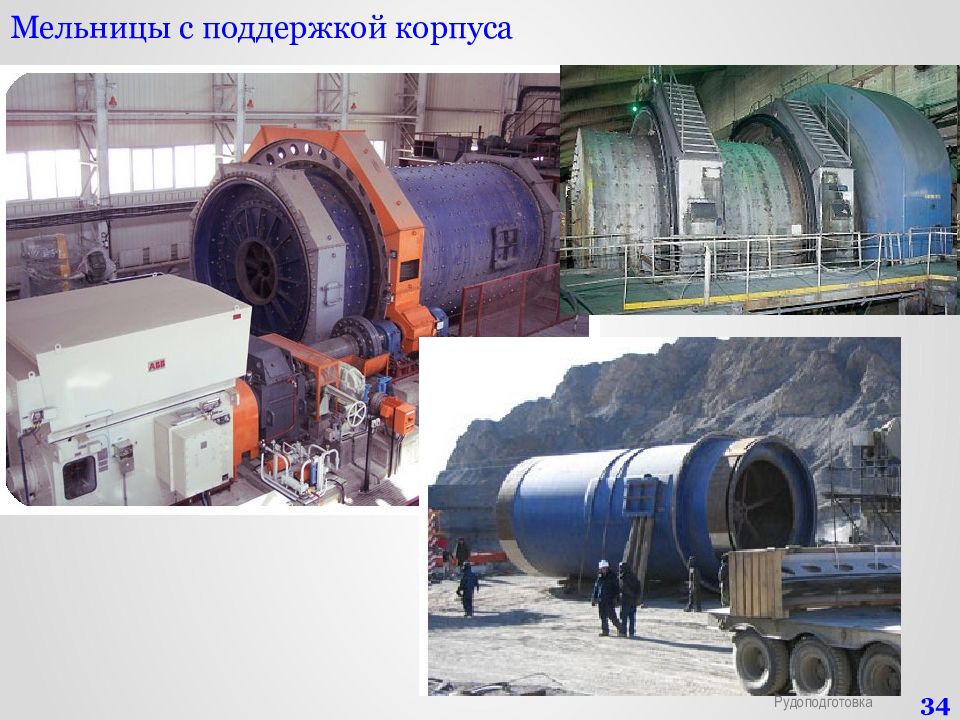

Рудоподготовка 34

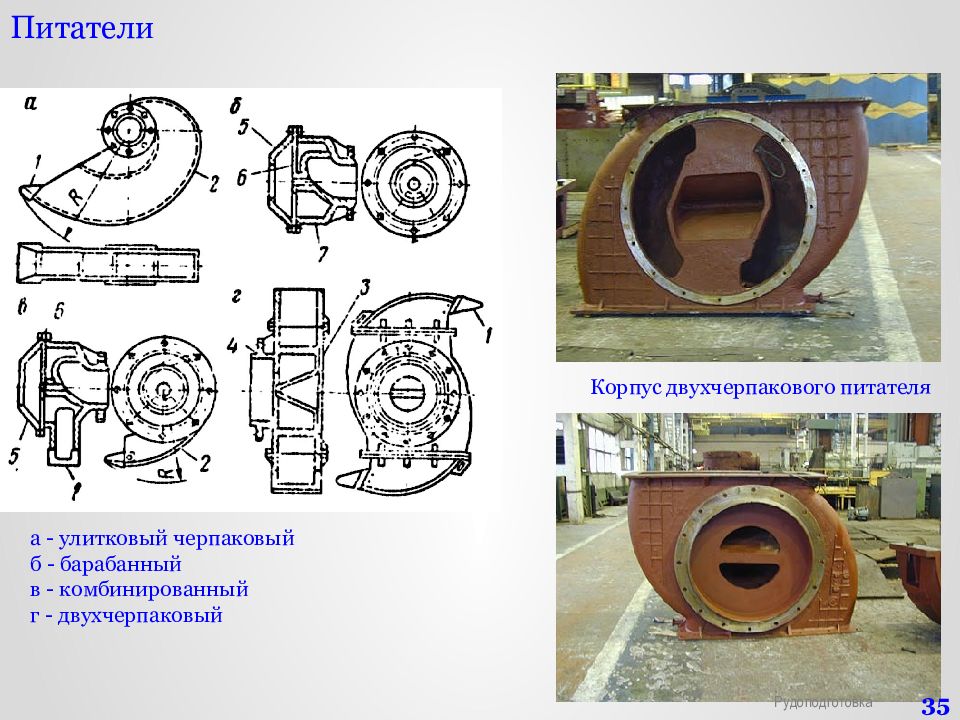

а - улитковый черпаковый б - барабанный в - комбинированный г - двухчерпаковый Корпус двухчерпакового питателя Рудоподготовка 35

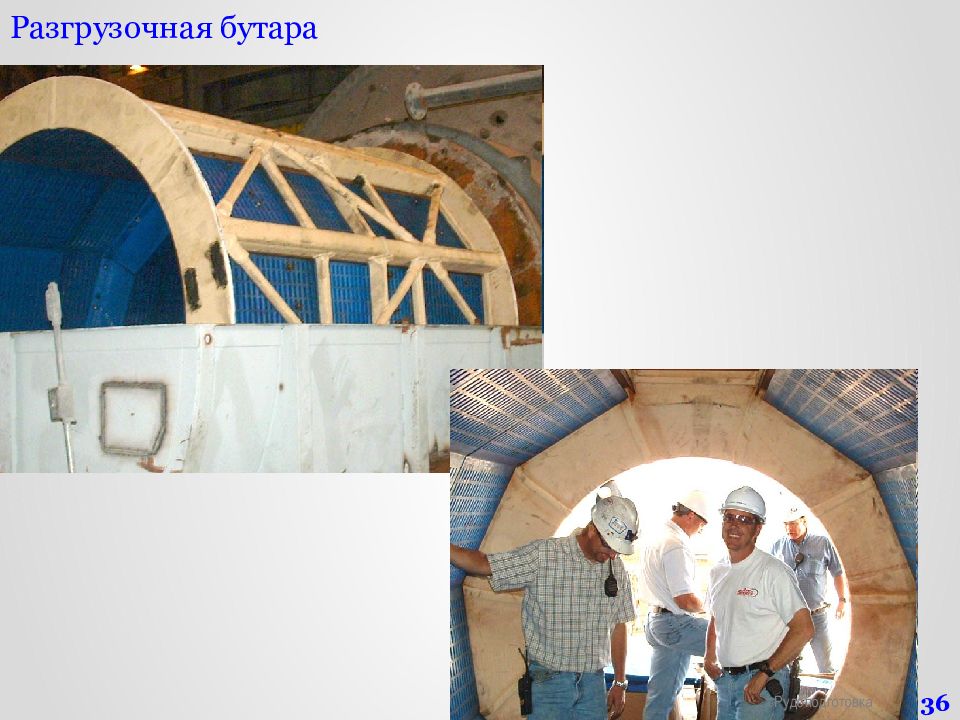

Рудоподготовка 36

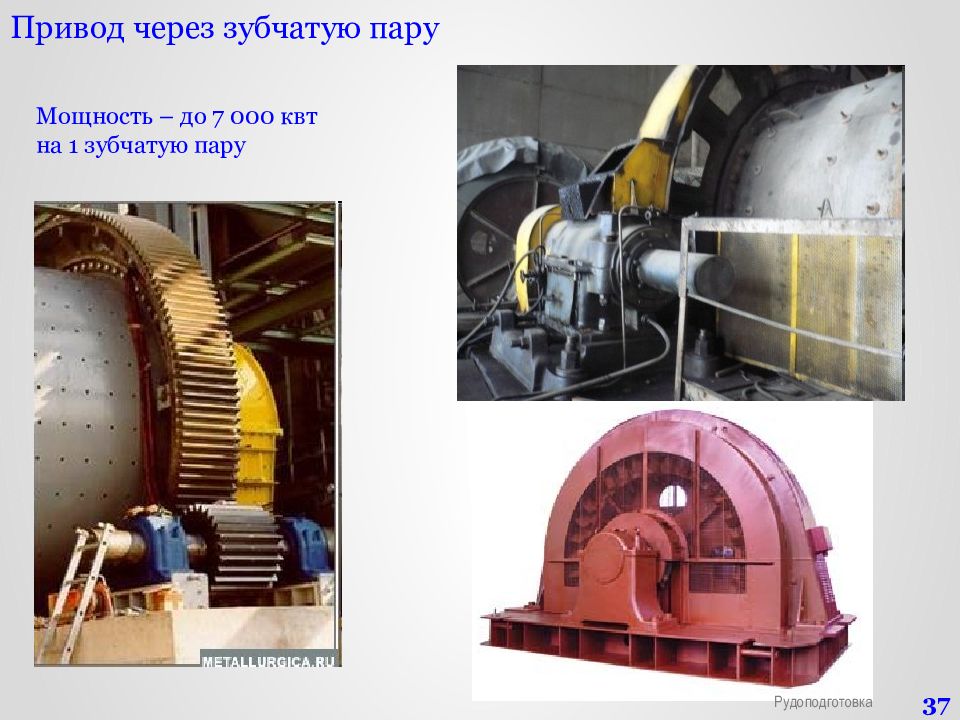

Мощность – до 7 000 квт на 1 зубчатую пару Рудоподготовка 37

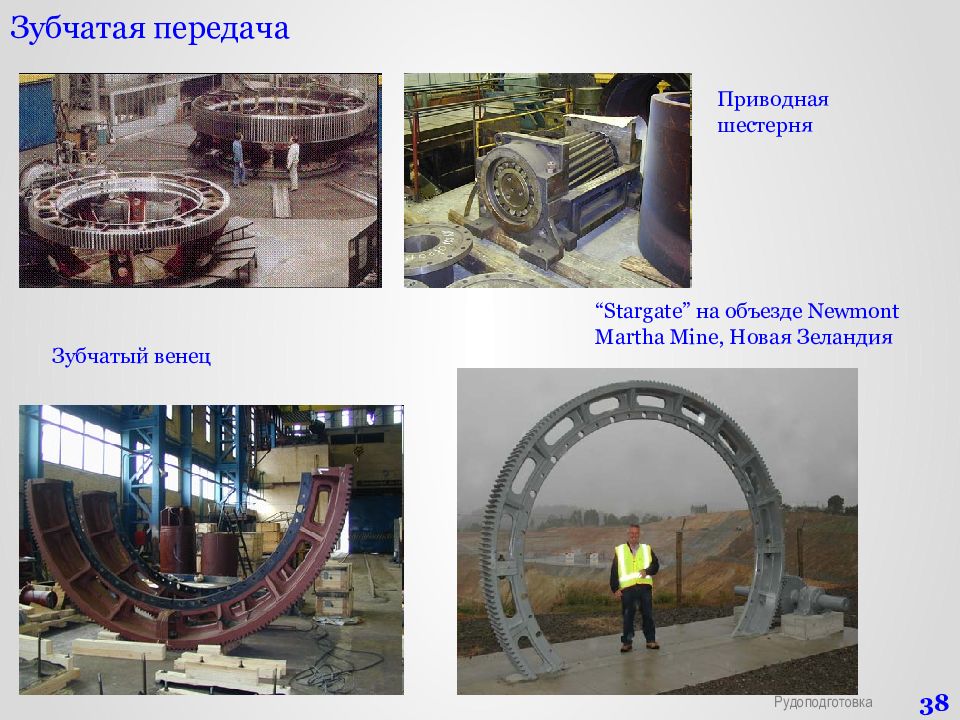

Зубчатый венец Приводная шестерня “Stargate” на объезде Newmont Martha Mine, Новая Зеландия Рудоподготовка 38

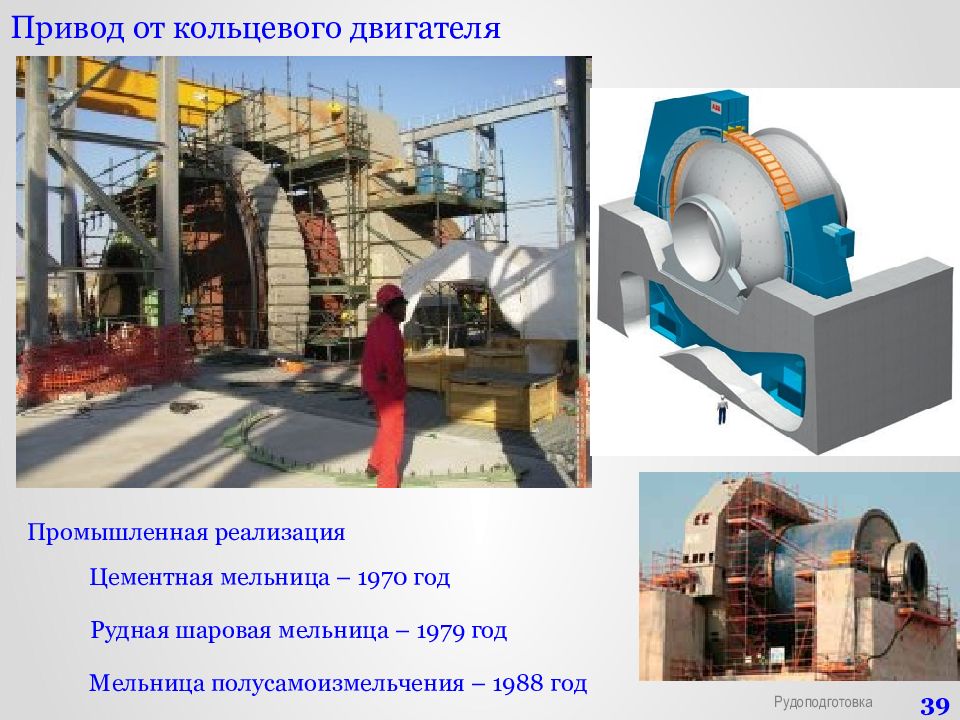

Рудная шаровая мельница – 1979 год Мельница полусамоизмельчения – 1988 год Цементная мельница – 1970 год Промышленная реализация Рудоподготовка 39
Siemens AG, Erlangen Рудоподготовка 40

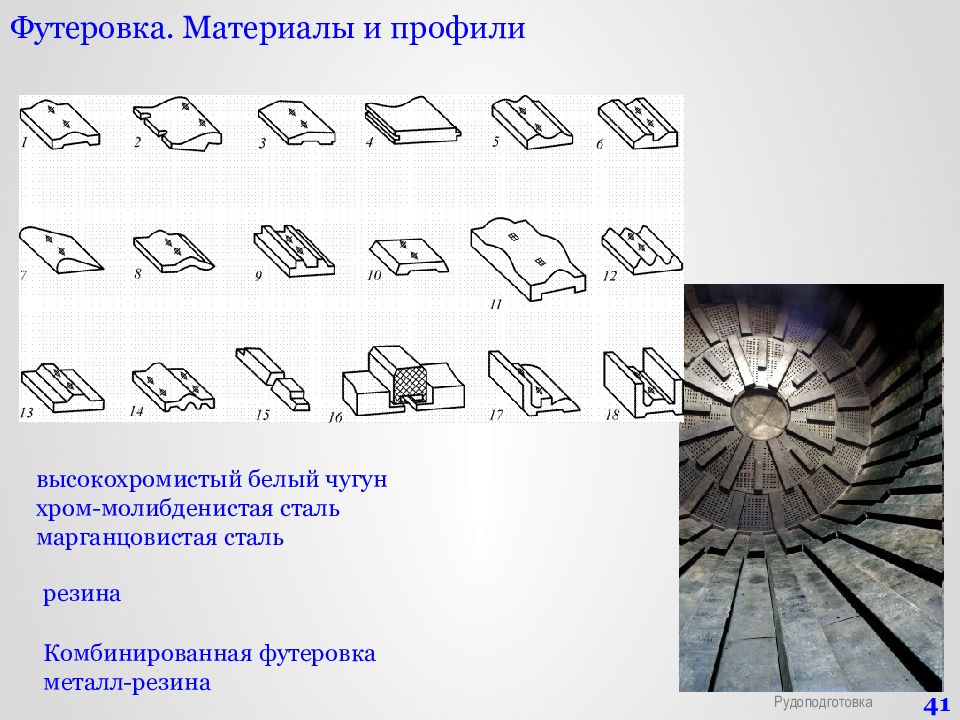

высокохромистый белый чугун хром- молибденистая сталь марганцовистая сталь резина Комбинированная футеровка металл-резина Рудоподготовка 41

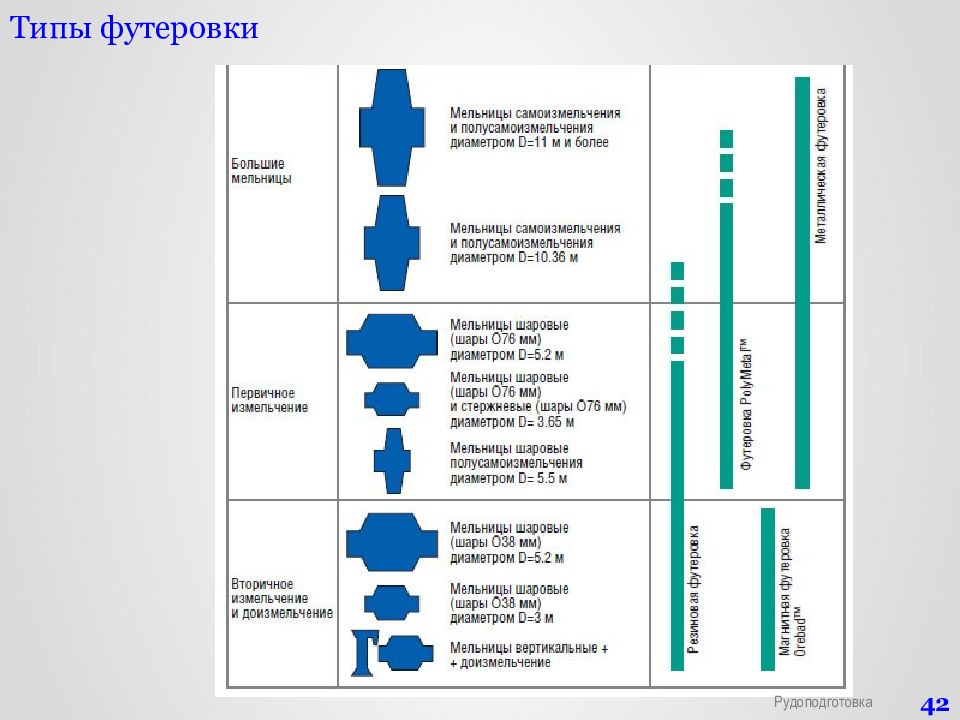

Рудоподготовка 42

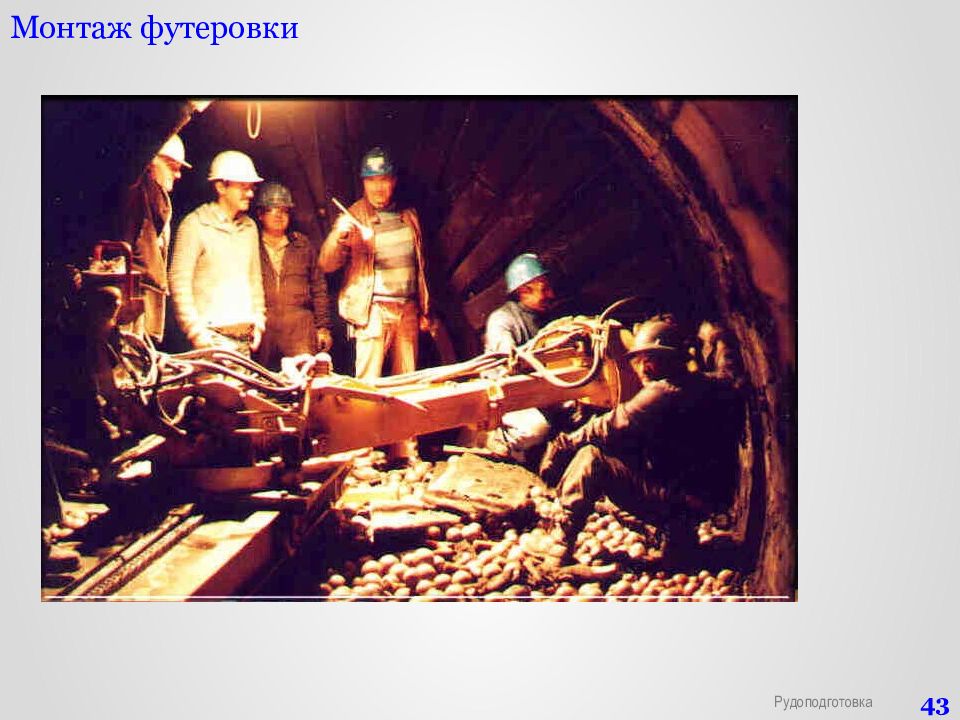

Рудоподготовка 43

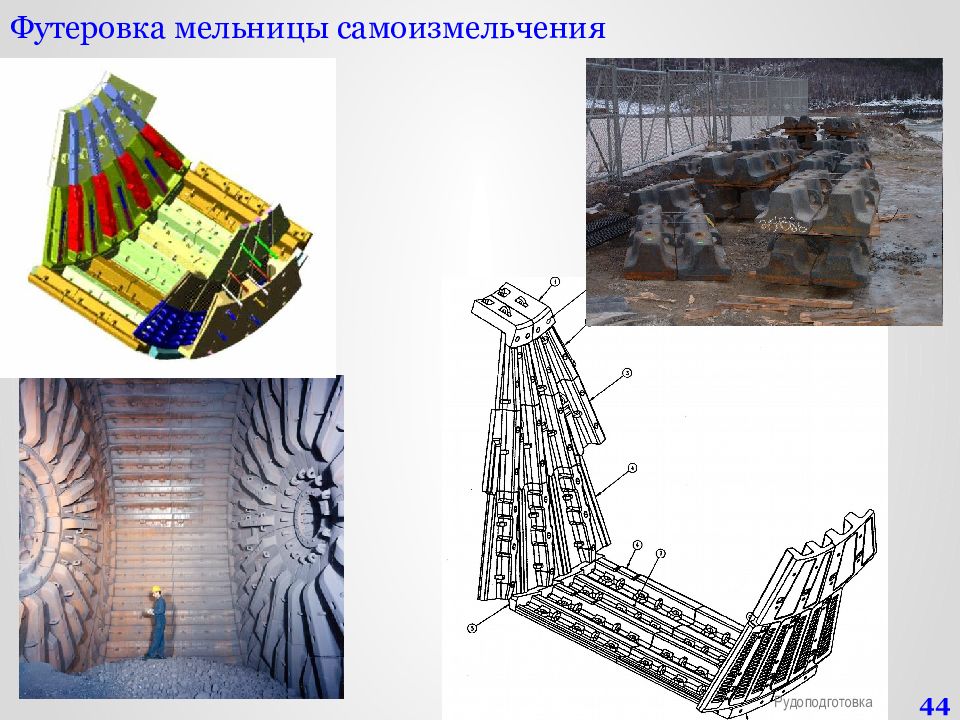

Рудоподготовка 44

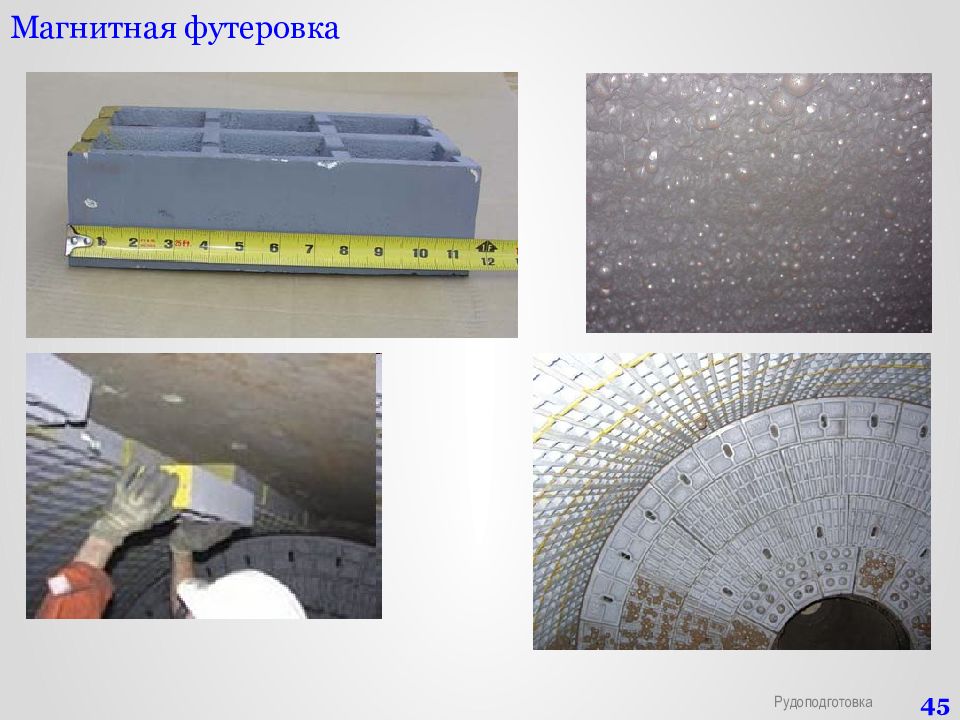

Рудоподготовка 45

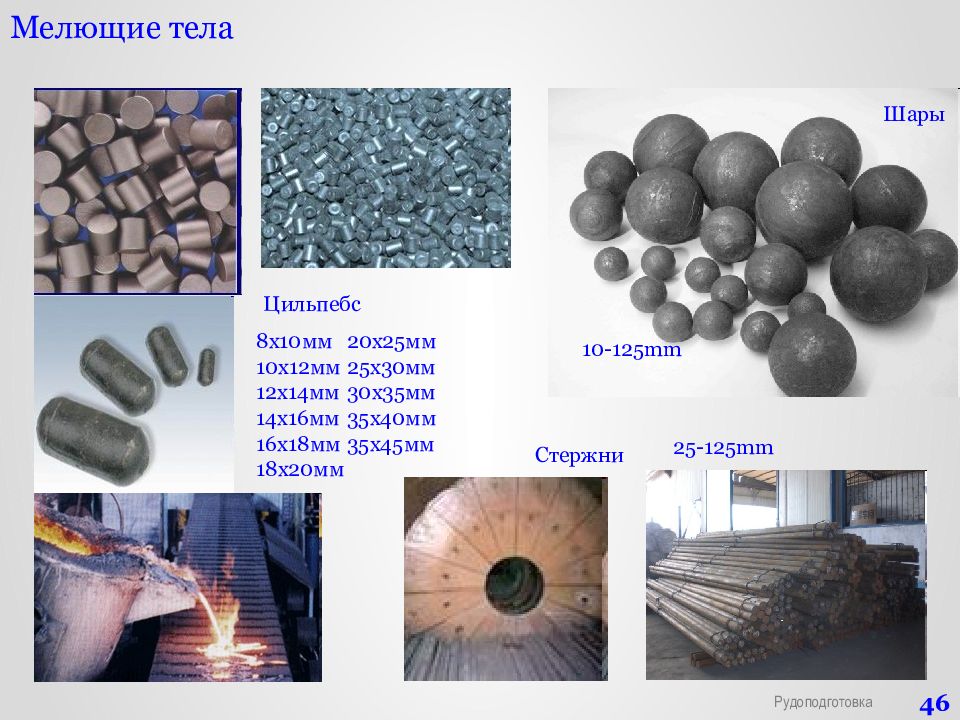

Цильпебс 8х10мм 10х12мм 12х14мм 14х16мм 16х18мм 18х20мм Шары Стержни 25-125mm 10-125mm 20х25мм 25х30мм 30х35мм 35х40мм 35х45мм Рудоподготовка 46
Тема 10 Рудоподготовка 47
для гравитационных пульп -0,2 мм -0,14 мм или -0,074 мм Расчетный класс крупности для флотационных пульп -0,074 мм, редко -0,044 мм и -0,030 мм Вновь образованный расчетный класс крупности Производительность мельницы: по пульпе; по руде; по вновь образованному расчетному классу крупности общая; удельная на единицу объема Рудоподготовка 48

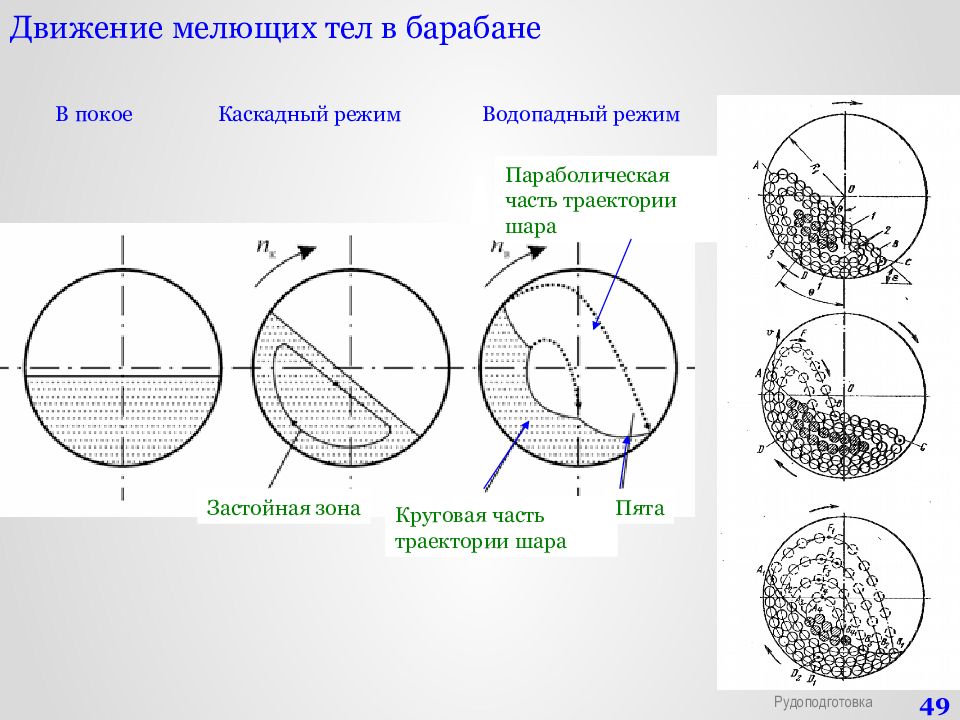

В покое Каскадный режим Водопадный режим Застойная зона Параболическая часть траектории шара Круговая часть траектории шара Пята Рудоподготовка 49
Рудоподготовка 50
Рудоподготовка 51

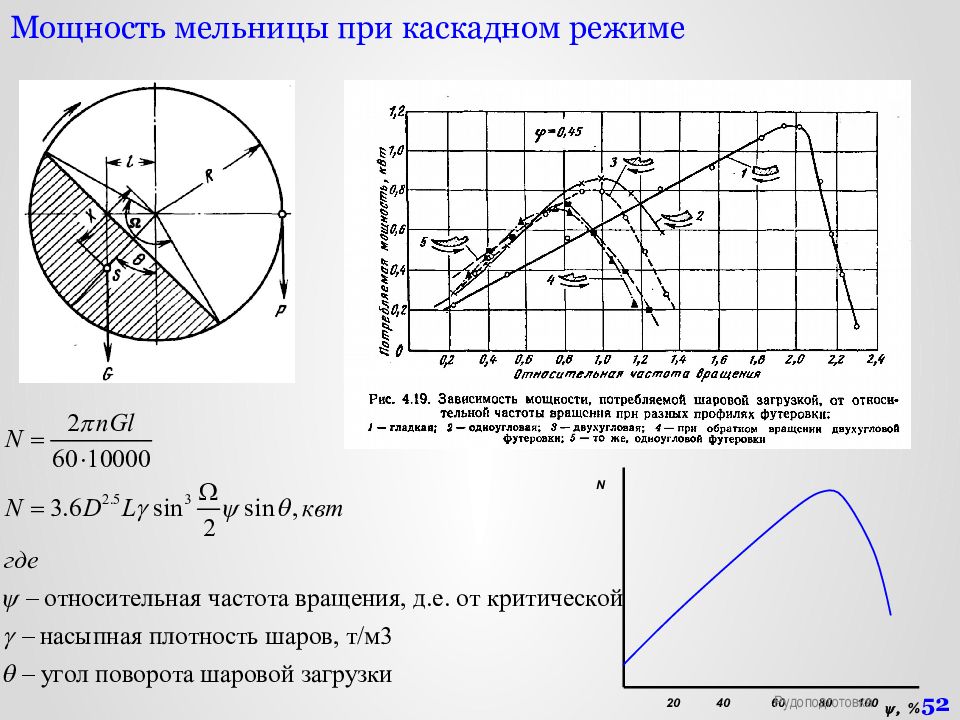

Рудоподготовка 52

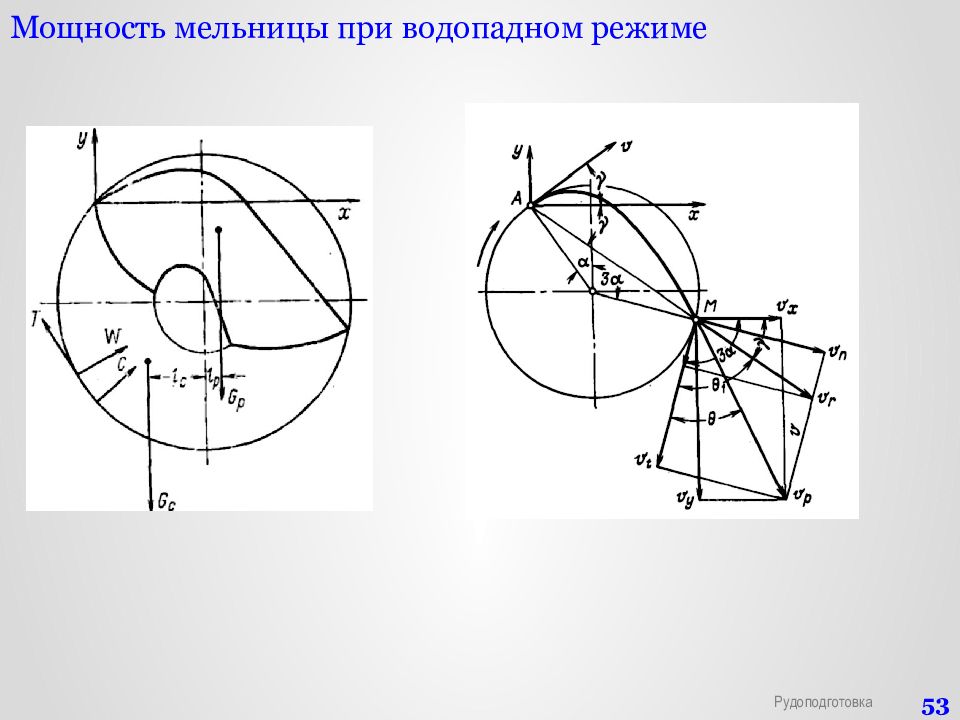

Рудоподготовка 53

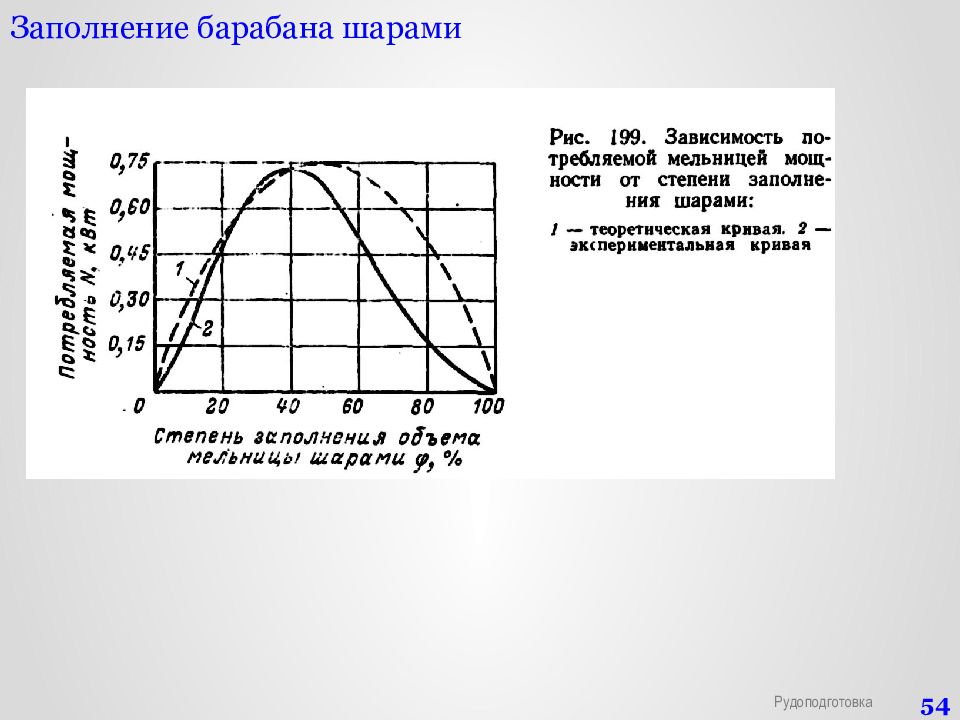

Рудоподготовка 54

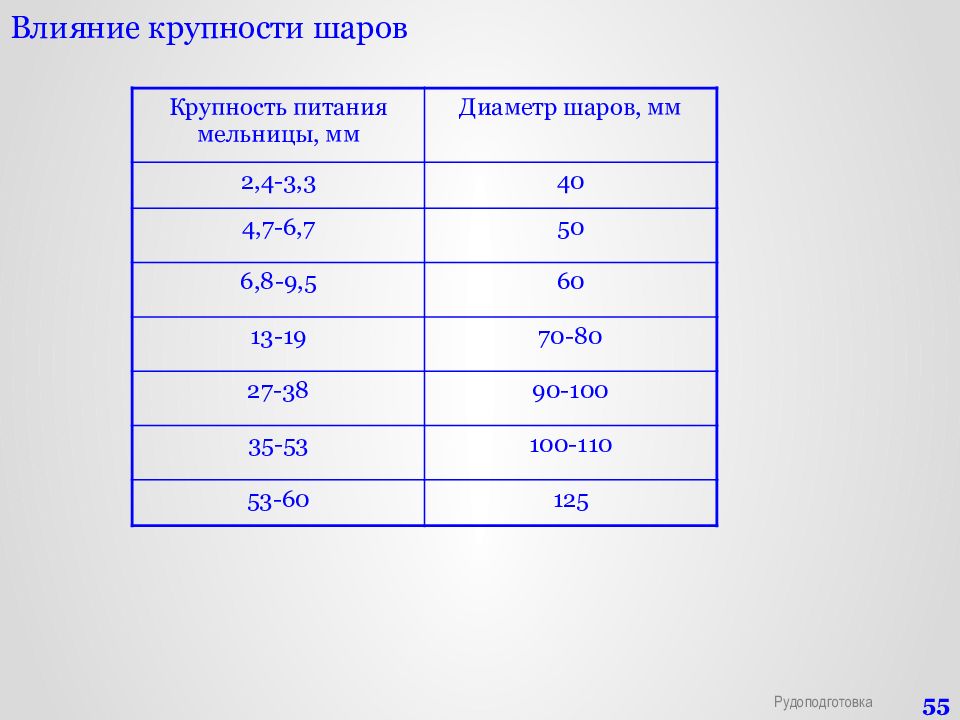

Крупность питания мельницы, мм Диаметр шаров, мм 2,4-3,3 40 4,7-6,7 50 6,8-9,5 60 13-19 70-80 27-38 90-100 35-53 100-110 53-60 125 Рудоподготовка 55

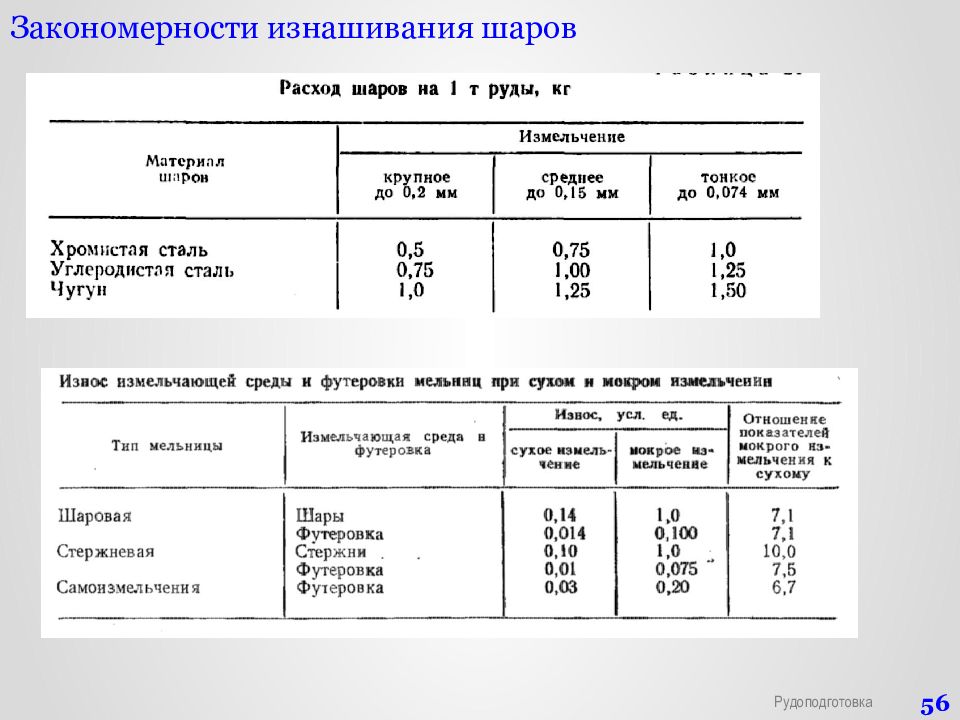

Рудоподготовка 56
Рудоподготовка 57
МШР 80–83 % твердого Оптимальное разжижение слива мельницы: МШР МШЦ МШЦ 60–70 % твердого Определяющие факторы: текучесть пульпы и скорость прохождения через мельницу количество твердого в мельнице демпфирование удара мелющих тел Рудоподготовка 58
Рудоподготовка 59
Рудоподготовка 60
Рудоподготовка 61
Рудоподготовка 62
Рудоподготовка 63
Рудоподготовка 64
Рудоподготовка 65
Тема 11 Рудоподготовка 66

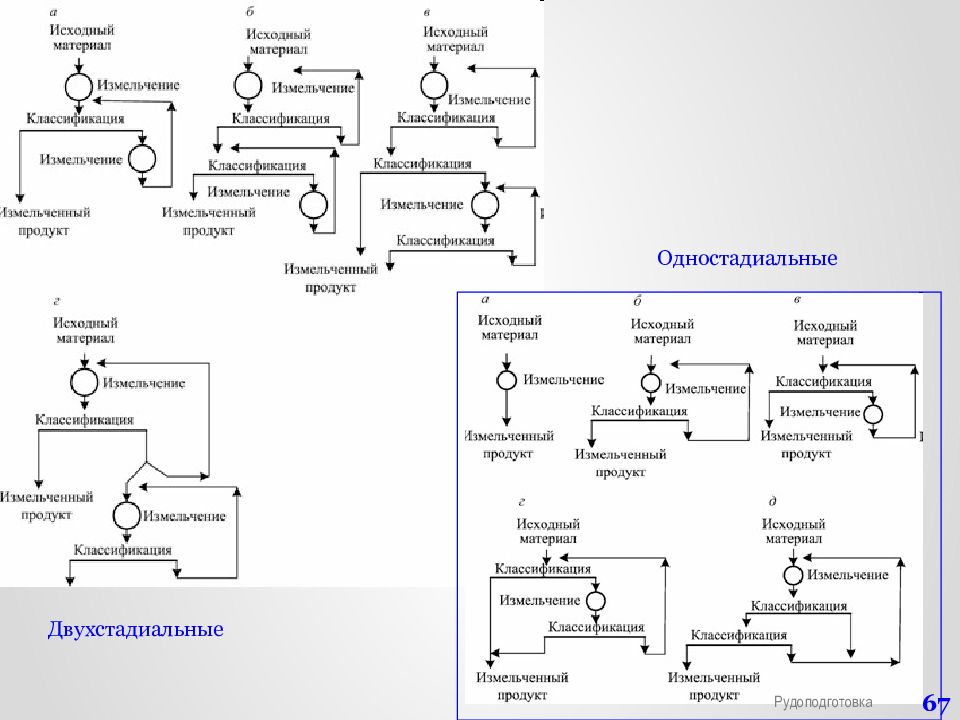

Одностадиальные Двухстадиальные Рудоподготовка 67
Рудоподготовка 68
Рудоподготовка 69
Рудоподготовка 70
Рудоподготовка 71
Рудоподготовка 72
Рудоподготовка 73

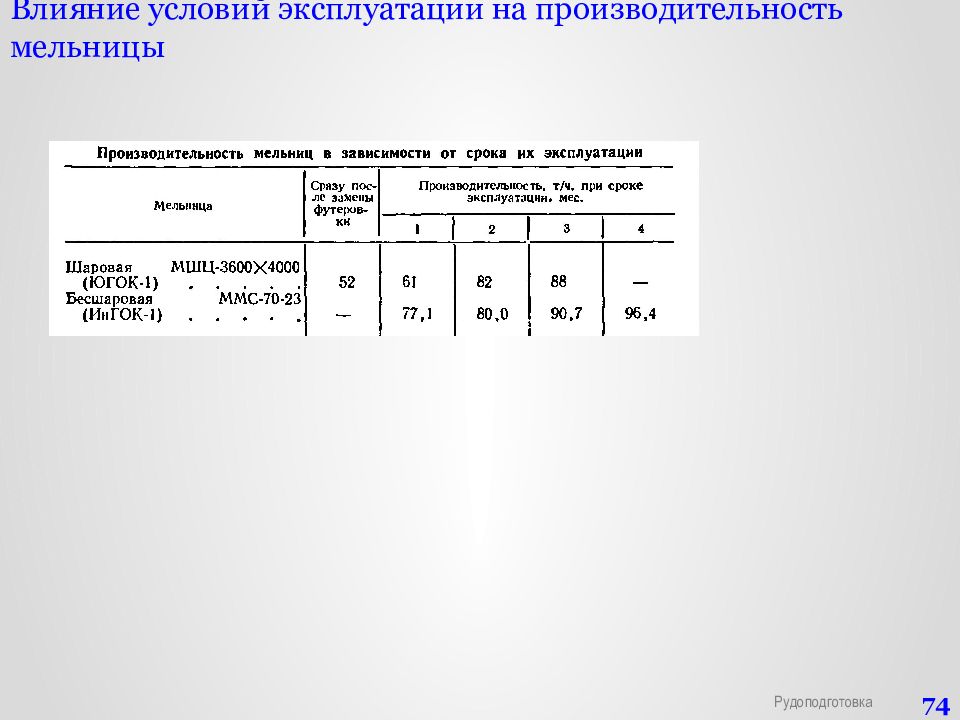

Рудоподготовка 74
Рудоподготовка 75
Рудоподготовка 76
Рудоподготовка 77

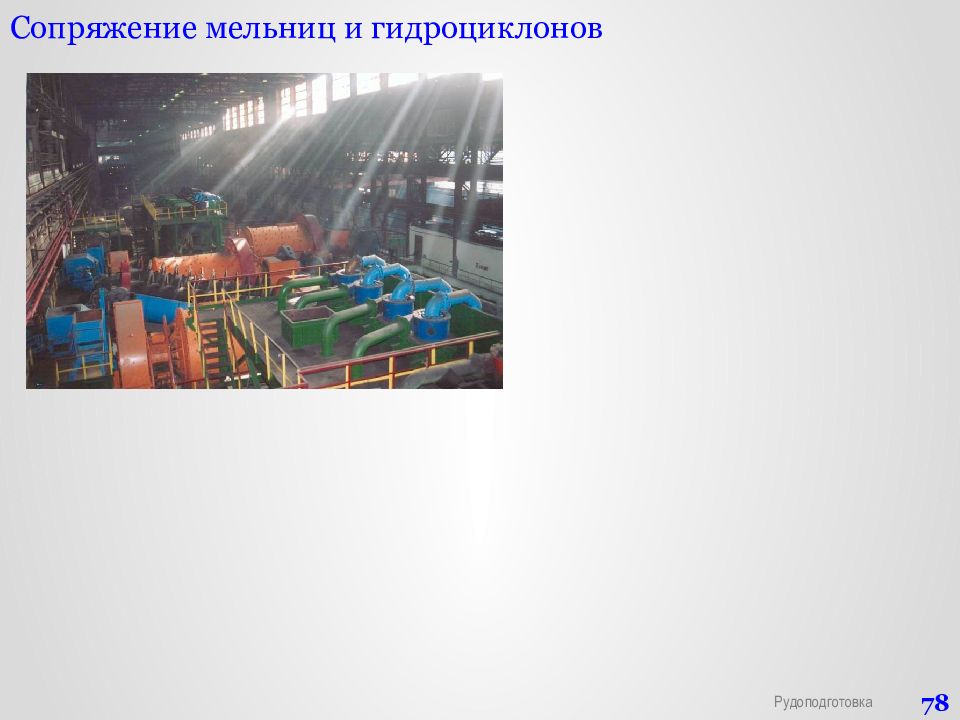

Рудоподготовка 78

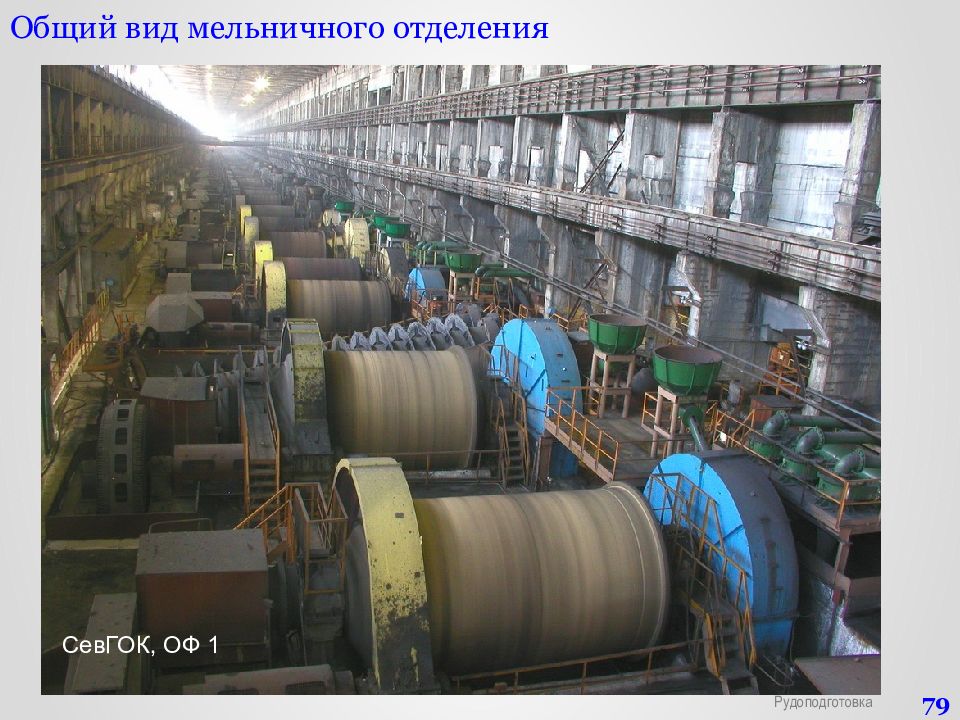

СевГОК, ОФ 1 Рудоподготовка 79

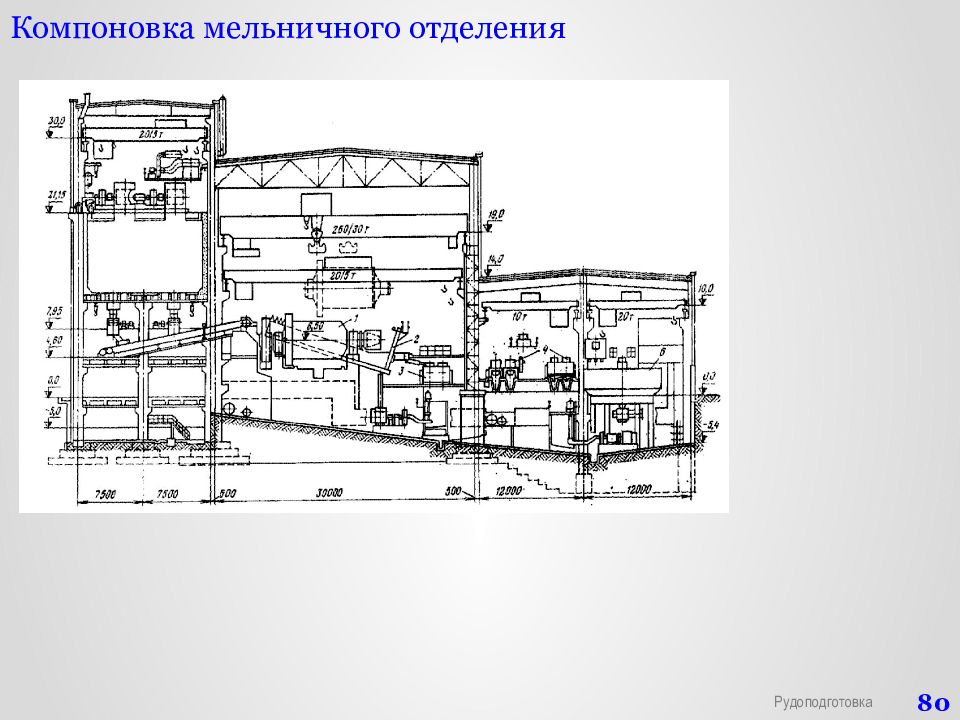

Рудоподготовка 80
Рудоподготовка 81
Рудоподготовка 82
Рудоподготовка 83
Рудоподготовка 84
