13 ноября 214 г материаловедение Вирютина Е.В
Цель : раскрыть понятие рулонных кровельных материалов, их видов и способов применения Задачи : Образовательные: Дать обучающимся понятие о рулонных кровельных материалах на основе битумов и дегтей. Коррекционно-развивающие коррекция и развитие личностных качеств обуч-ся, эмоционально-волевой сферы (навыков самоконтроля, усидчивости и выдержки, умение выражать свои чувства) коррекция и развитие памяти (кратковременной, долговременной)

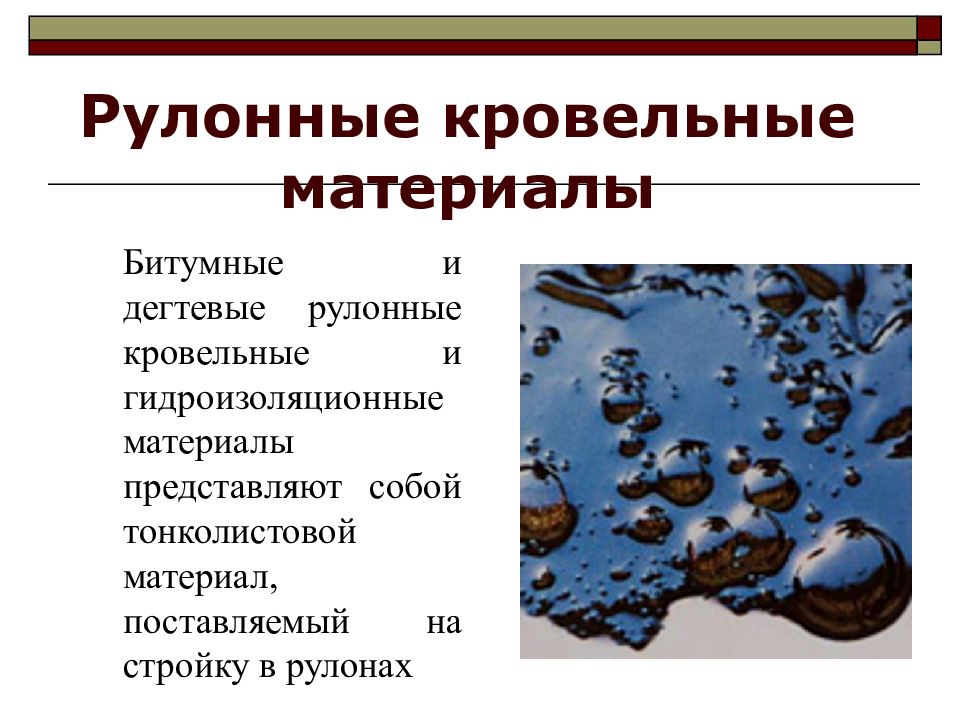

Битумные и дегтевые рулонные кровельные и гидроизоляционные материалы представляют собой тонколистовой материал, поставляемый на стройку в рулонах

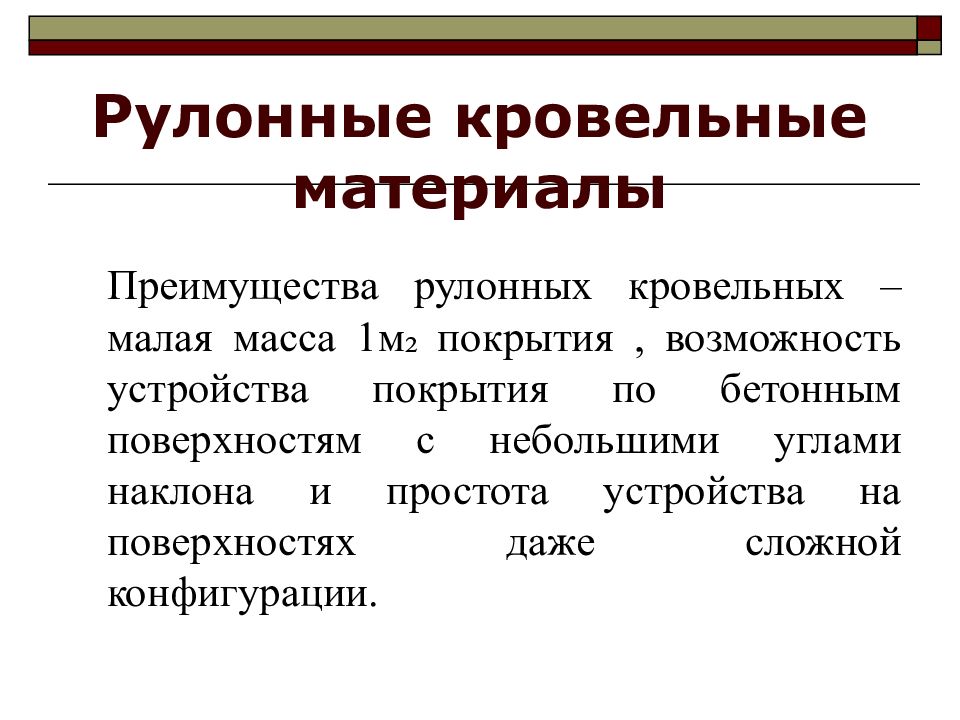

Преимущества рулонных кровельных –малая масса 1м₂ покрытия, возможность устройства покрытия по бетонным поверхностям с небольшими углами наклона и простота устройства на поверхностях даже сложной конфигурации.

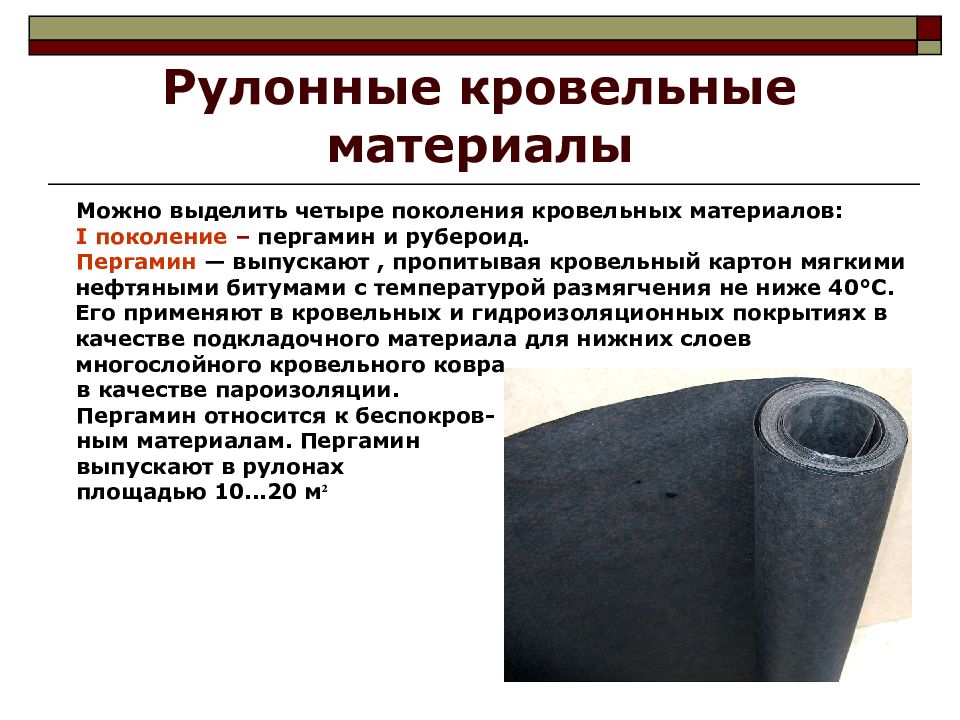

Можно выделить четыре поколения кровельных материалов: I поколение – пергамин и рубероид. Пергамин — выпускают, пропитывая кровельный картон мягкими нефтяными битумами с температурой размягчения не ниже 40°С. Его применяют в кровельных и гидроизоляционных покрытиях в качестве подкладочного материала для нижних слоев многослойного кровельного ковра, в качестве пароизоляции. Пергамин относится к беспокров- ным материалам. Пергамин выпускают в рулонах площадью 10...20 м ²

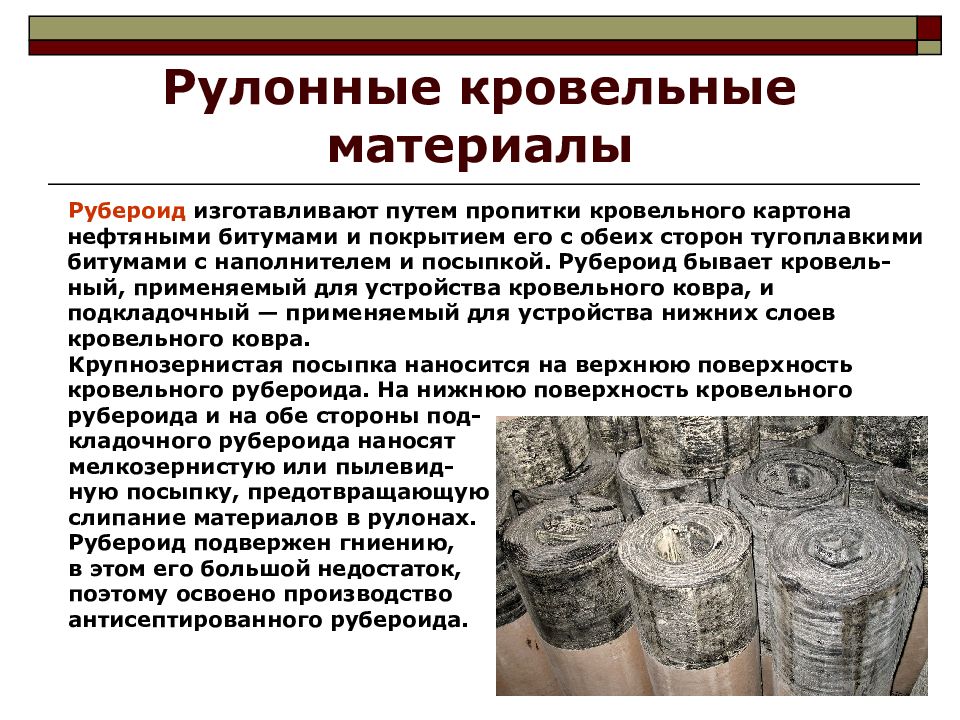

Рубероид изготавливают путем пропитки кровельного картона нефтяными битумами и покрытием его с обеих сторон тугоплавкими битумами с наполнителем и посыпкой. Рубероид бывает кровель-ный, применяемый для устройства кровельного ковра, и подкладочный — применяемый для устройства нижних слоев кровельного ковра. Крупнозернистая посыпка наносится на верхнюю поверхность кровельного рубероида. На нижнюю поверхность кровельного рубероида и на обе стороны под- кладочного рубероида наносят мелкозернистую или пылевид- ную посыпку, предотвращающую слипание материалов в рулонах. Рубероид подвержен гниению, в этом его большой недостаток, поэтому освоено производство антисептированного рубероида.

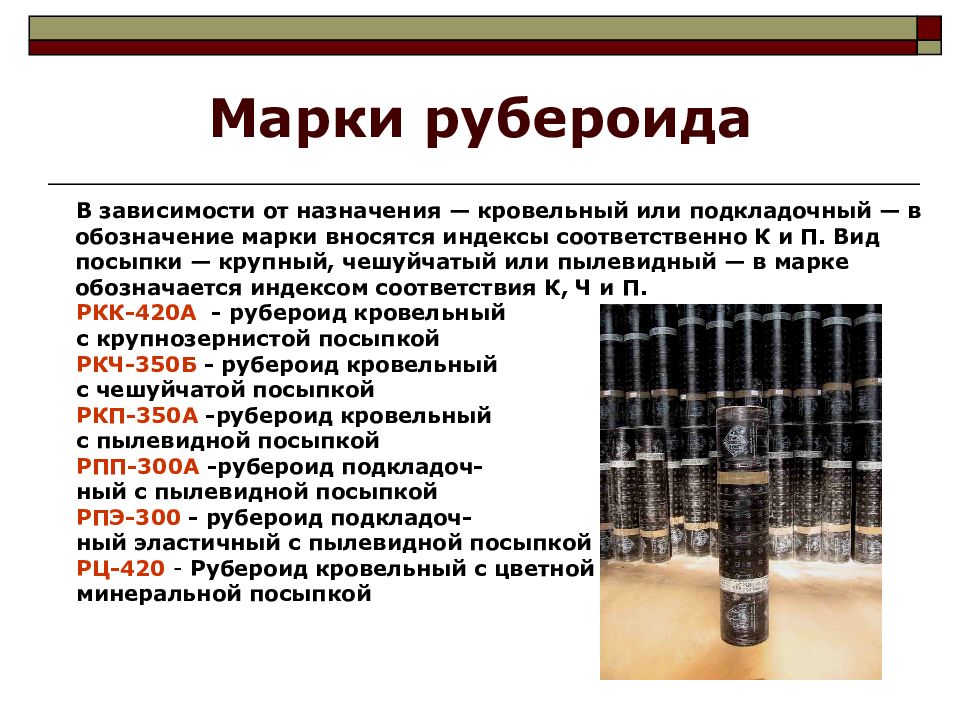

В зависимости от назначения — кровельный или подкладочный — в обозначение марки вносятся индексы соответственно К и П. Вид посыпки — крупный, чешуйчатый или пылевидный — в марке обозначается индексом соответствия К, Ч и П. РКК-420А - рубероид кровельный с крупнозернистой посыпкой РКЧ-350Б - рубероид кровельный с чешуйчатой посыпкой РКП-350А -рубероид кровельный с пылевидной посыпкой РПП-300А -рубероид подкладоч- ный с пылевидной посыпкой РПЭ-300 - рубероид подкладоч- ный эластичный с пылевидной посыпкой РЦ-420 - Рубероид кровельный с цветной минеральной посыпкой

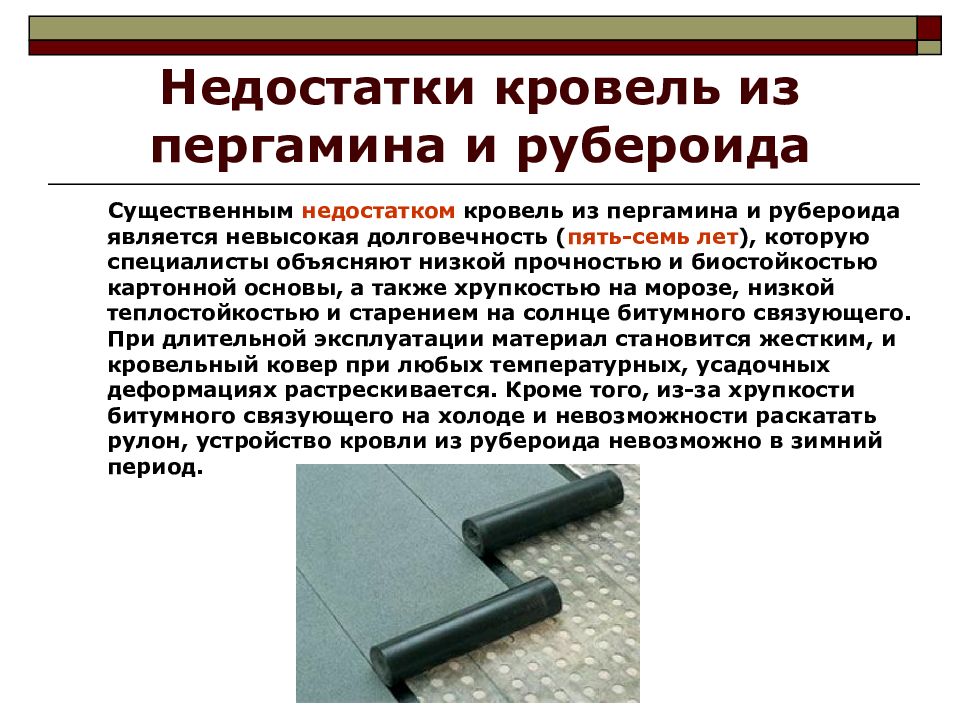

Существенным недостатком кровель из пергамина и рубероида является невысокая долговечность ( пять-семь лет ), которую специалисты объясняют низкой прочностью и биостойкостью картонной основы, а также хрупкостью на морозе, низкой теплостойкостью и старением на солнце битумного связующего. При длительной эксплуатации материал становится жестким, и кровельный ковер при любых температурных, усадочных деформациях растрескивается. Кроме того, из-за хрупкости битумного связующего на холоде и невозможности раскатать рулон, устройство кровли из рубероида невозможно в зимний период.
II поколение - наплавляемый рубероид на картонной основе (ускорилась настилка кровельного ковра). К данному типу кровельных материалов относятся: Рубемаст - наплавляемый рулонный материал на основе кровель-ного картона. Отличается от обычного рубероида повышенным содержанием вяжущего битума с нижней стороны полотна. Это улучшает пластичность и трещиностойкость, увеличивает долго-вечность кровли. Рубемаст укладывается методом термического подплавления нижнего покровного слоя (без применения битумных мастик) или способом пластификации растворителями (бензин, керосин)

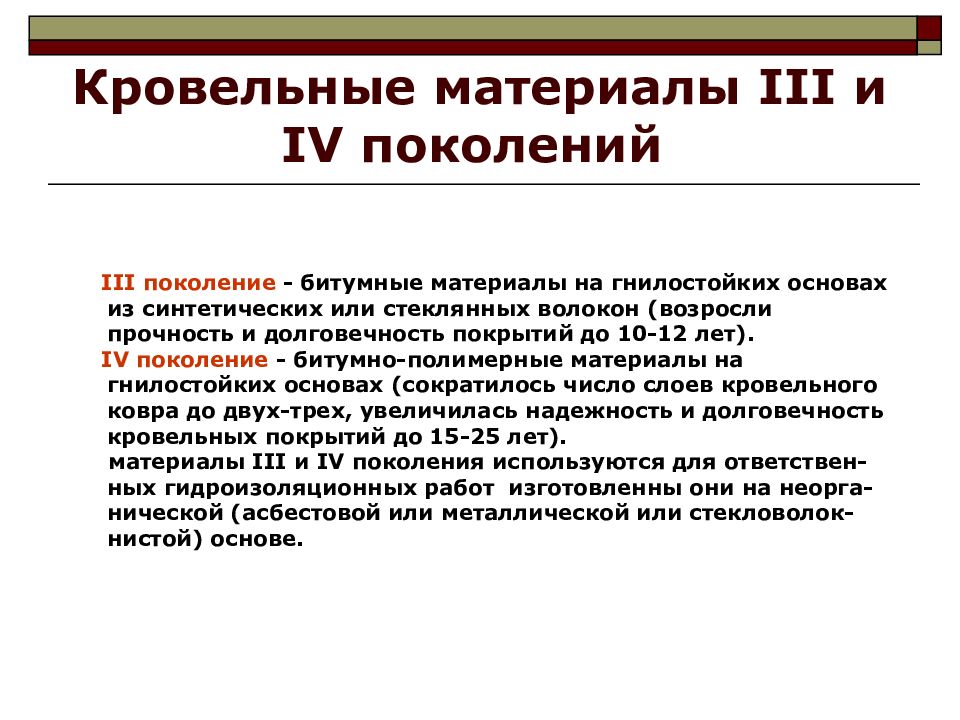

III поколение - битумные материалы на гнилостойких основах из синтетических или стеклянных волокон (возросли прочность и долговечность покрытий до 10-12 лет). IV поколение - битумно-полимерные материалы на гнилостойких основах (сократилось число слоев кровельного ковра до двух-трех, увеличилась надежность и долговечность кровельных покрытий до 15-25 лет). материалы III и IV поколения используются для ответствен-ных гидроизоляционных работ изготовленны они на неорга-нической (асбестовой или металлической или стекловолок-нистой) основе.
Гидроизол — беспокровный кровельный и гидроизоляционный рулонный материал. Основанием гидроизола служит асбестовая бумага. В зависимости от качественных показате-лей гидроизол вырабатывается двух марок: ГИ-Г и ГИ-К. Марка ГИ-Г используется для гидроизоляции подземных сооружений. Для устройства кровельных работ применяют марку ГИ-К.

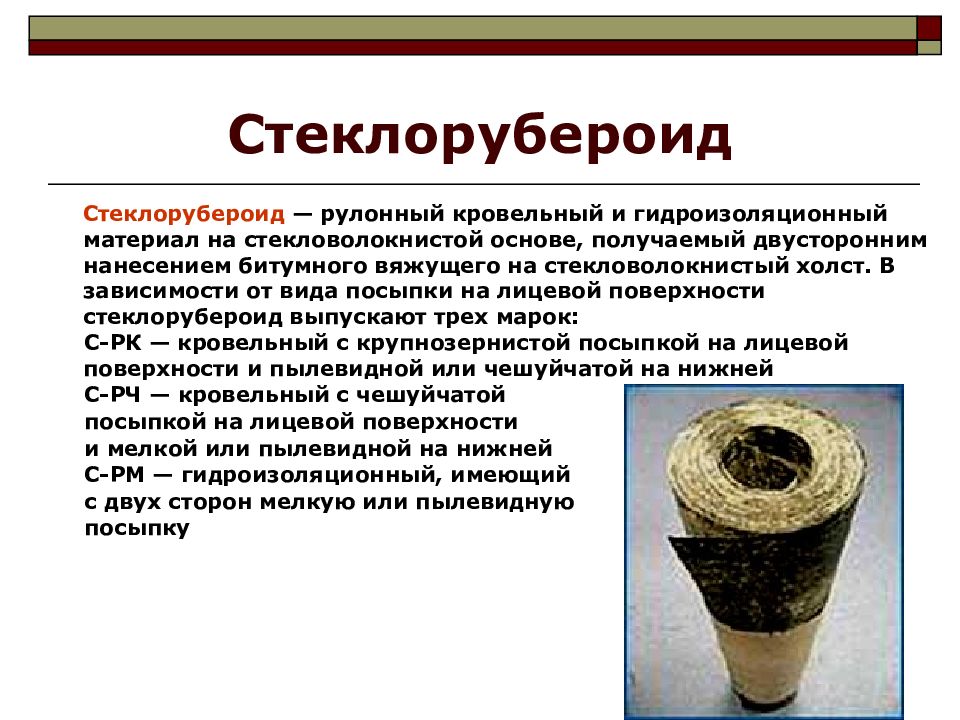

Стеклорубероид — рулонный кровельный и гидроизоляционный материал на стекловолокнистой основе, получаемый двусторонним нанесением битумного вяжущего на стекловолокнистый холст. В зависимости от вида посыпки на лицевой поверхности стеклорубероид выпускают трех марок: С-РК — кровельный с крупнозернистой посыпкой на лицевой поверхности и пылевидной или чешуйчатой на нижней С-РЧ — кровельный с чешуйчатой посыпкой на лицевой поверхности и мелкой или пылевидной на нижней С-РМ — гидроизоляционный, имеющий с двух сторон мелкую или пылевидную посыпку

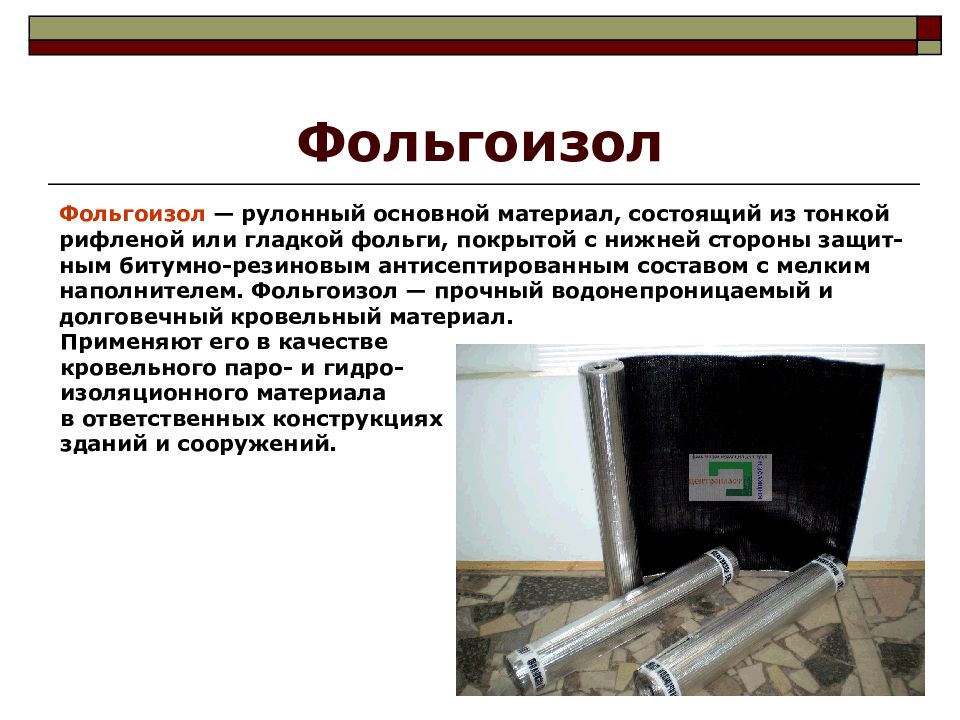

Фольгоизол — рулонный основной материал, состоящий из тонкой рифленой или гладкой фольги, покрытой с нижней стороны защит-ным битумно-резиновым антисептированным составом с мелким наполнителем. Фольгоизол — прочный водонепроницаемый и долговечный кровельный материал. Применяют его в качестве кровельного паро- и гидро- изоляционного материала в ответственных конструкциях зданий и сооружений.

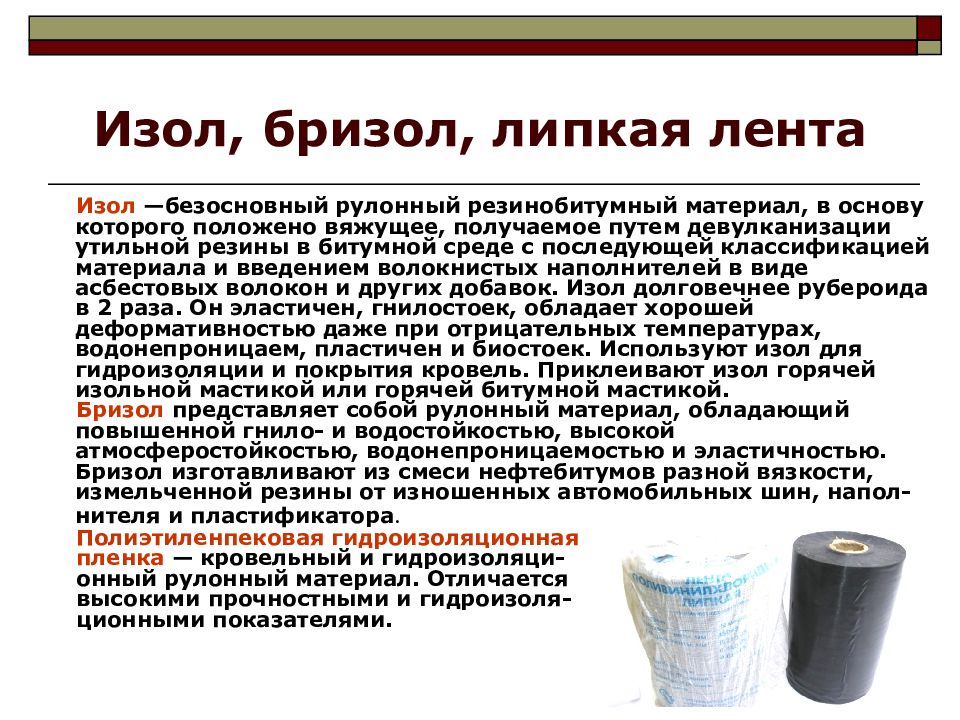

Изол —безосновный рулонный резинобитумный материал, в основу которого положено вяжущее, получаемое путем девулканизации утильной резины в битумной среде с последующей классификацией материала и введением волокнистых наполнителей в виде асбестовых волокон и других добавок. Изол долговечнее рубероида в 2 раза. Он эластичен, гнилостоек, обладает хорошей деформативностью даже при отрицательных температурах, водонепроницаем, пластичен и биостоек. Используют изол для гидроизоляции и покрытия кровель. Приклеивают изол горячей изольной мастикой или горячей битумной мастикой. Бризол представляет собой рулонный материал, обладающий повышенной гнило- и водостойкостью, высокой атмосферостойкостью, водонепроницаемостью и эластичностью. Бризол изготавливают из смеси нефтебитумов разной вязкости, измельченной резины от изношенных автомобильных шин, напол-нителя и пластификатора. Полиэтиленпековая гидроизоляционная пленка — кровельный и гидроизоляци- онный рулонный материал. Отличается высокими прочностными и гидроизоля- ционными показателями.
Shingles (Шинглс) - мягкая черепица от американского производителя Certain Teed. Кровельное покрытие, относящееся к разряду гонтовых кровель, состоит из пропитанного тугоплавким асфальтом стекловолоконного коврика, посыпанного цветными минеральными гранулами. Отдельные виды имеют специальную защиту. Мягкая черепица не имеет ограничений для применения в районах с температурой до -40°С. Покрытие Shingle обладает отличными звукоизолирующими и звукопоглащающими свойствами, оно практически беззвучно во время проливного дождя.
Волнистые битумно-картонные листы ( Ондулин ) или еврошифер производится из целлюлозных волокон, пропитанных битумной или полимерной связкой. С лицевой стороны листы ондулина покрывают слоем прочного винила или акриловой краски, изготовленной на основе пигментов, стойких к выгоранию под воздействием солнечного ультрафиолета.

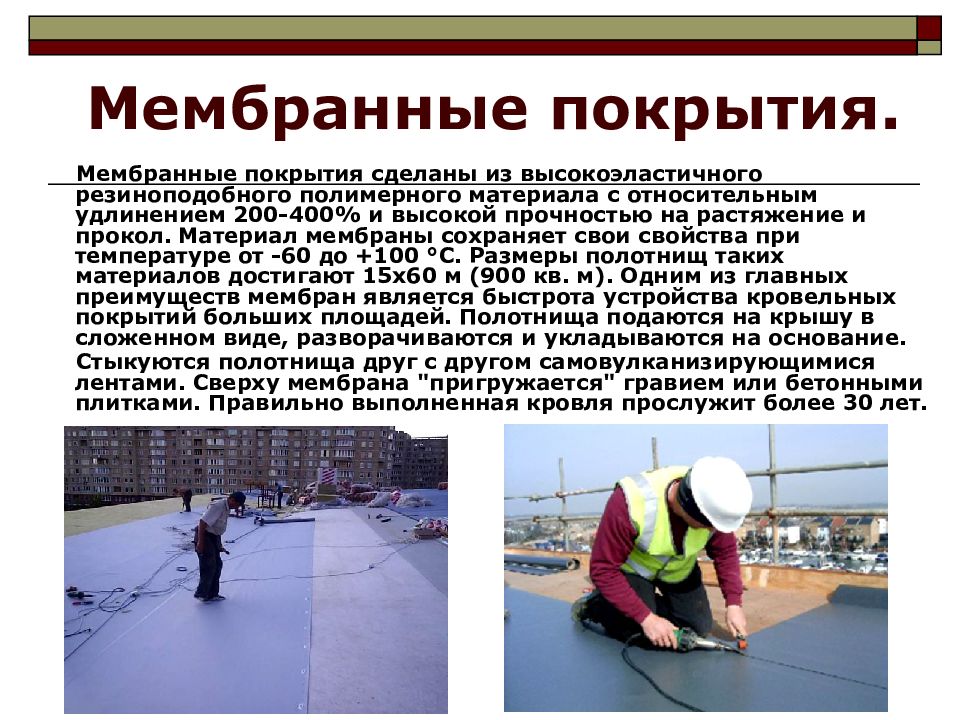

Мембранные покрытия сделаны из высокоэластичного резиноподобного полимерного материала с относительным удлинением 200-400% и высокой прочностью на растяжение и прокол. Материал мембраны сохраняет свои свойства при температуре от -60 до +100 °С. Размеры полотнищ таких материалов достигают 15х60 м (900 кв. м). Одним из главных преимуществ мембран является быстрота устройства кровельных покрытий больших площадей. Полотнища подаются на крышу в сложенном виде, разворачиваются и укладываются на основание. Стыкуются полотнища друг с другом самовулканизирующимися лентами. Сверху мембрана "пригружается" гравием или бетонными плитками. Правильно выполненная кровля прослужит более 30 лет.
Толь — рулонный материал, изготовляемый пропиткой и покрытием кровельного картона дегтями с посыпкой песком или минеральной крошкой. По виду материала, применяемого для посыпки, и составу покровного слоя толь делят на толь с крупнозернистой ТВК-420 и песчаной ТП-350 посыпкой. Его применяют для устройства кровель временных сооружений. Толь укладывают также на горячих дегтевых мастиках. Толь-кожа ТК-350 или толь гидроизо- ляционный выпускают без покровно- го слоя и посыпки. Применяют в качестве подкладочного материала под толь при устройстве многослой- ных кровель, а также для паро- и гидроизоляции.
Плоская кровля может быть выполнена и без рулонных материалов, а лишь с использованием мастики для гидроизоляции как самостоя-тельного кровельного материала (бесшовная мастичная кровля). Мастичная кровля — это полимерная мембрана, формируемая прямо на поверхности крыши (мастичная кровля). Мастичные кровельные покрытия получают при нанесении на основание (обычно бетонное) жидковязких олигомерных продуктов, которые образуют на поверхности сплошную эластичную мембрану.

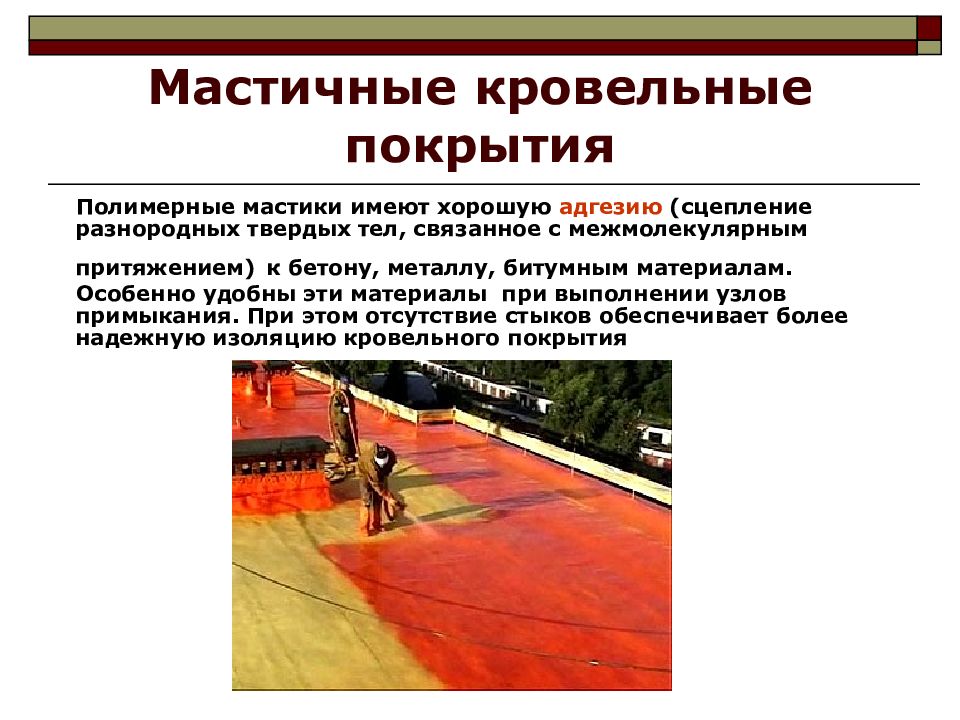

Полимерные мастики имеют хорошую адгезию (сцепление разнородных твердых тел, связанное с межмолекулярным притяжением) к бетону, металлу, битумным материалам. Особенно удобны эти материалы при выполнении узлов примыкания. При этом отсутствие стыков обеспечивает более надежную изоляцию кровельного покрытия

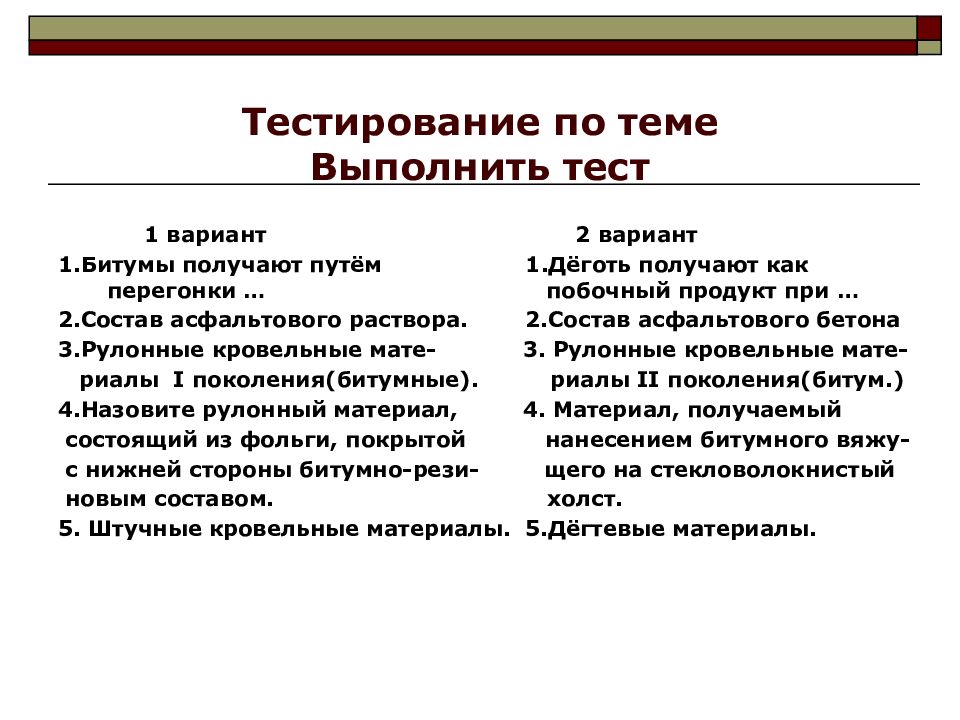

1 вариант 2 вариант 1.Битумы получают путём 1.Дёготь получают как перегонки … побочный продукт при … 2.Состав асфальтового раствора. 2.Состав асфальтового бетона 3.Рулонные кровельные мате- 3. Рулонные кровельные мате- риалы I поколения(битумные). риалы II поколения(битум.) 4.Назовите рулонный материал, 4. Материал, получаемый состоящий из фольги, покрытой нанесением битумного вяжу- с нижней стороны битумно-рези- щего на стекловолокнистый новым составом. холст. 5. Штучные кровельные материалы. 5.Дёгтевые материалы.

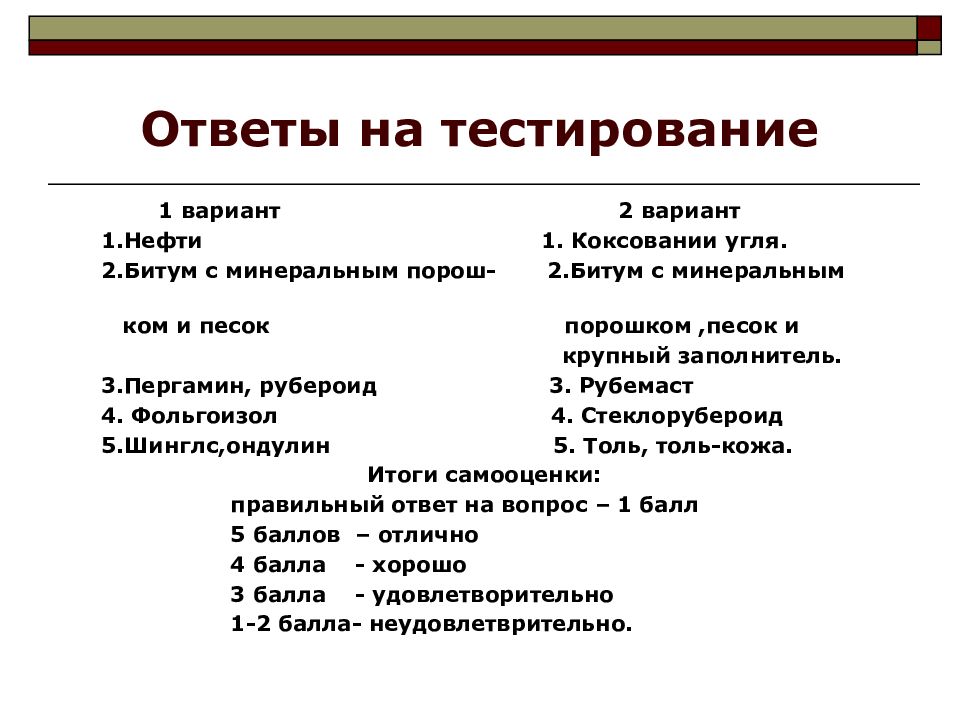

1 вариант 2 вариант 1.Нефти 1. Коксовании угля. 2.Битум с минеральным порош- 2.Битум с минеральным ком и песок порошком,песок и крупный заполнитель. 3.Пергамин, рубероид 3. Рубемаст 4. Фольгоизол 4. Стеклорубероид 5.Шинглс,ондулин 5. Толь, толь-кожа. Итоги самооценки: правильный ответ на вопрос – 1 балл 5 баллов – отлично 4 балла - хорошо 3 балла - удовлетворительно 1-2 балла- неудовлетврительно.

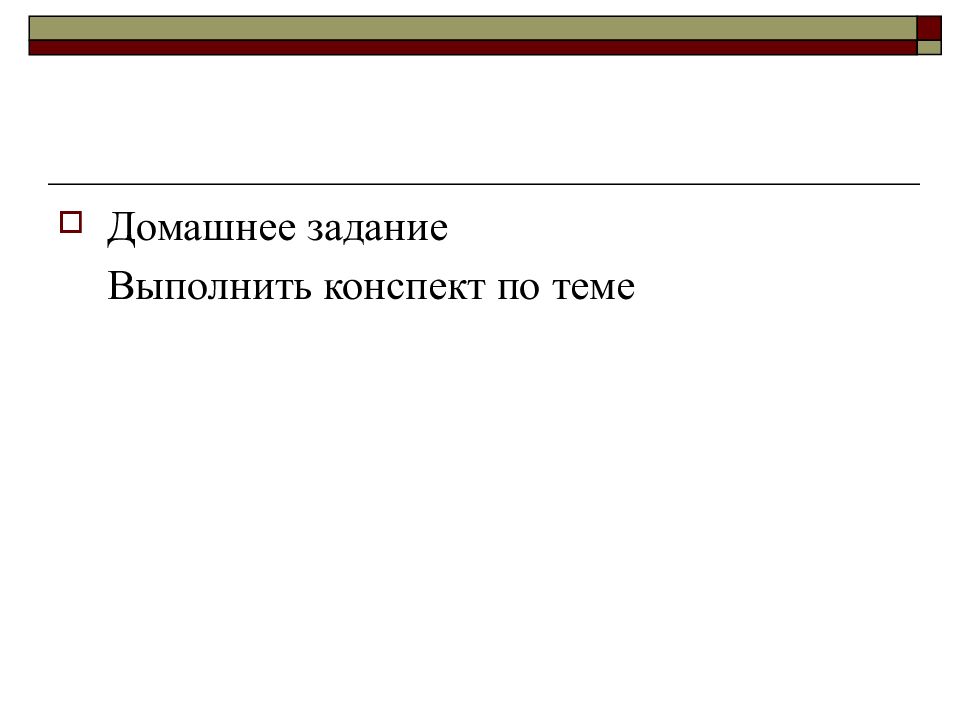

Домашнее задание Выполнить конспект по теме
