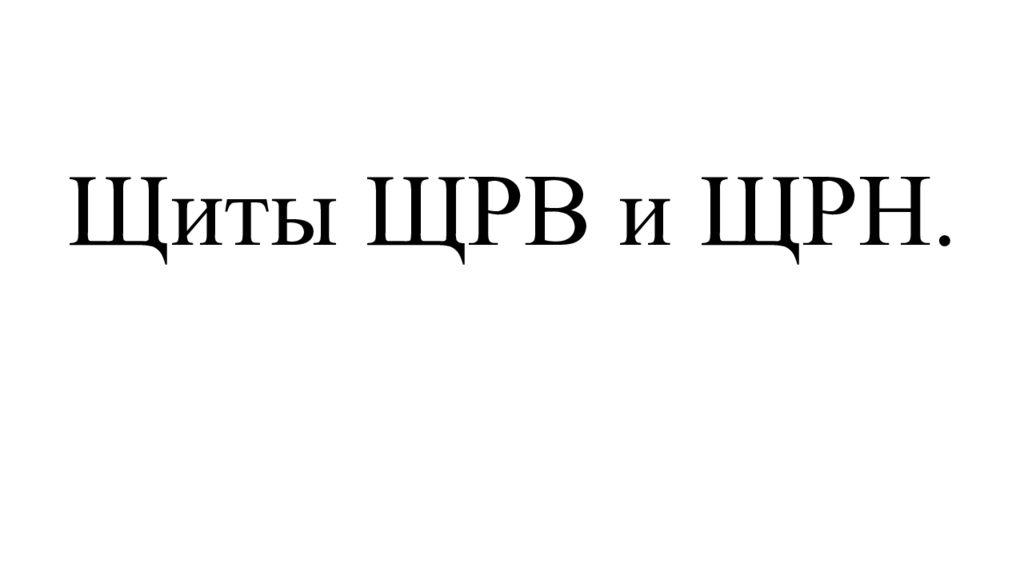

Щиты ЩРВ и ЩРН.

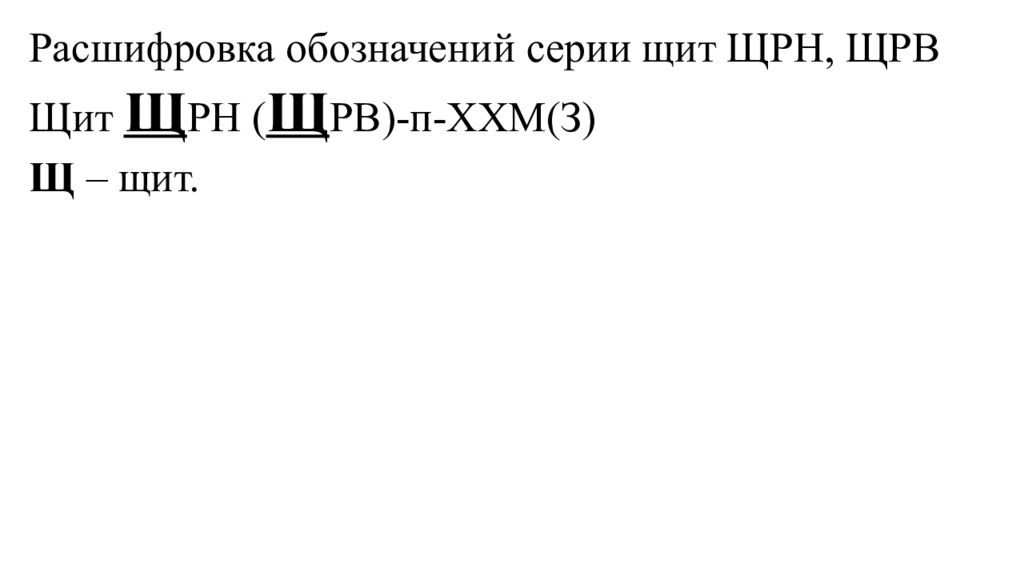

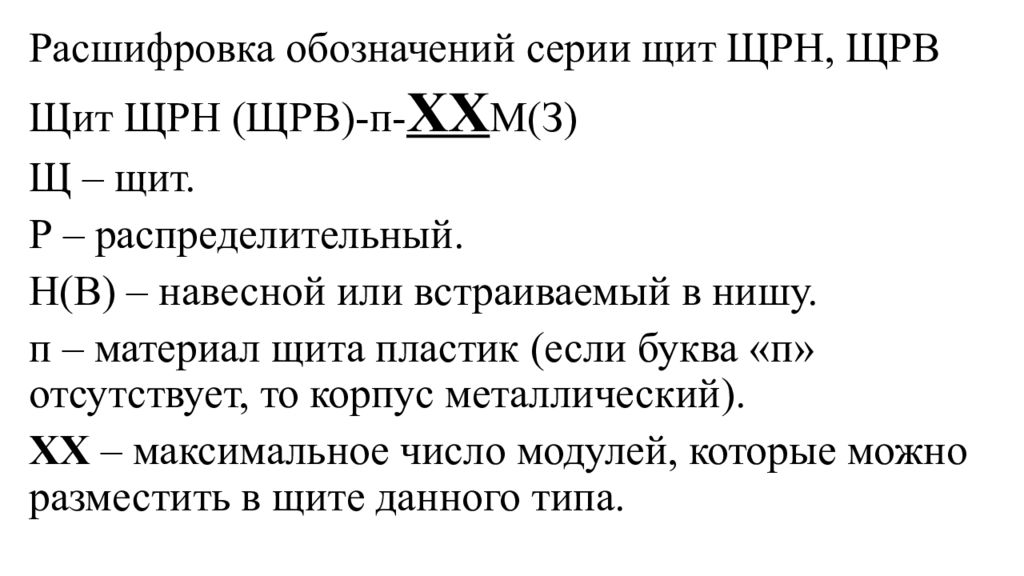

Расшифровка обозначений серии щит ЩРН, ЩРВ Щит Щ РН ( Щ РВ)-п-ХХМ(З) Щ – щит.

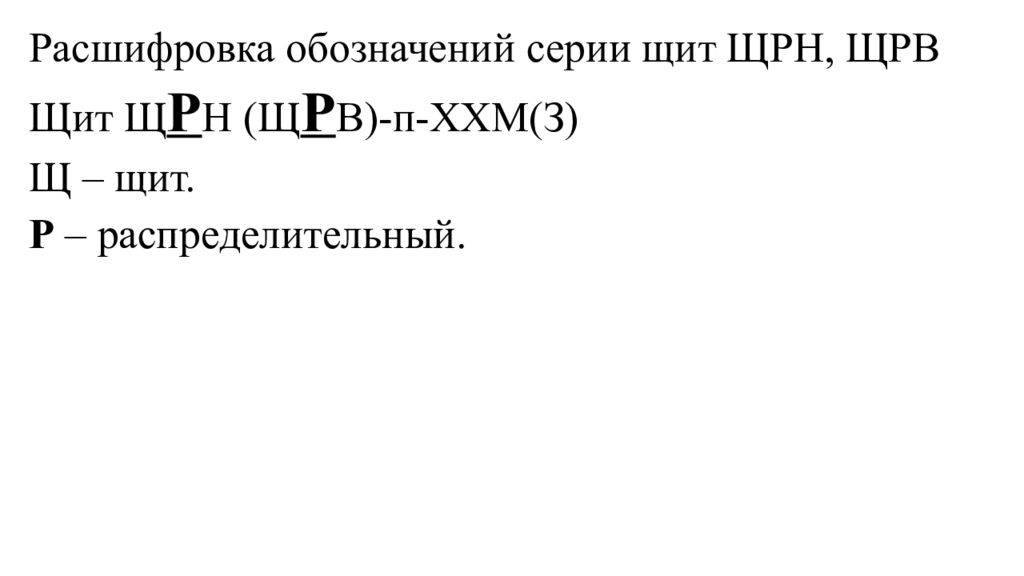

Расшифровка обозначений серии щит ЩРН, ЩРВ Щит Щ Р Н (Щ Р В)-п-ХХМ(З) Щ – щит. Р – распределительный.

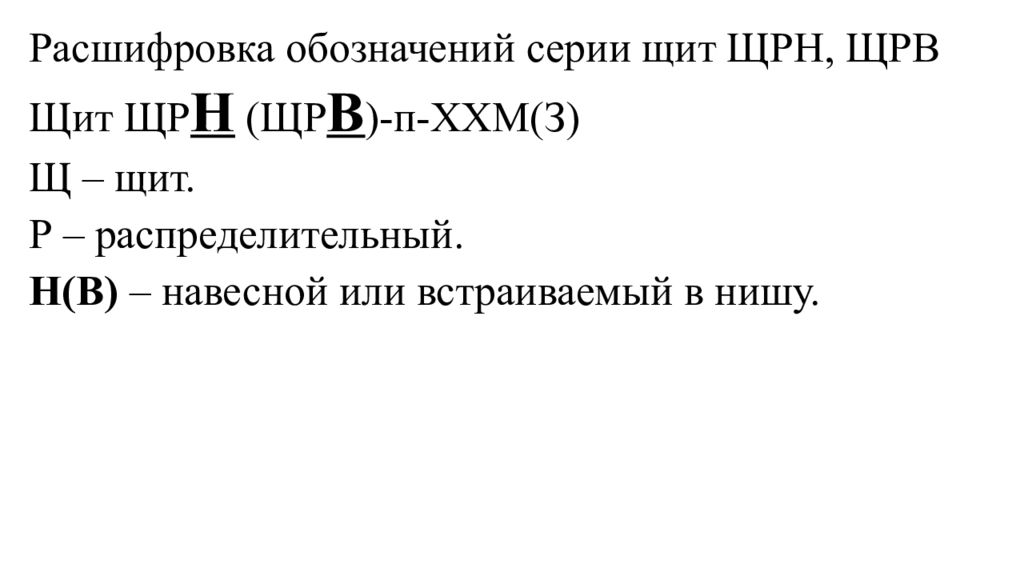

Расшифровка обозначений серии щит ЩРН, ЩРВ Щит ЩР Н (ЩР В )-п-ХХМ(З) Щ – щит. Р – распределительный. Н(В) – навесной или встраиваемый в нишу.

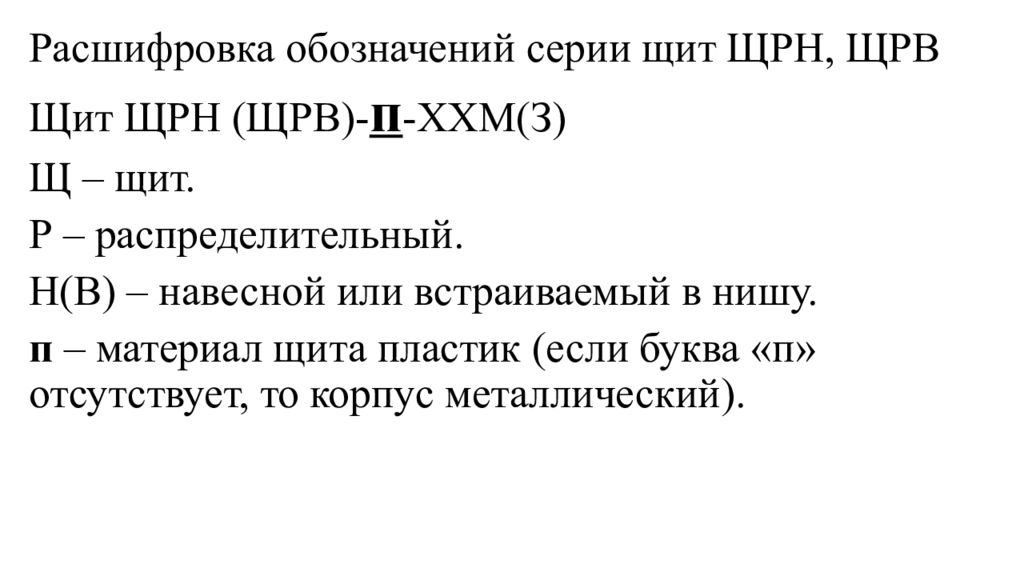

Расшифровка обозначений серии щит ЩРН, ЩРВ Щит ЩРН (ЩРВ)- п -ХХМ(З) Щ – щит. Р – распределительный. Н(В) – навесной или встраиваемый в нишу. п – материал щита пластик (если буква «п» отсутствует, то корпус металлический).
Расшифровка обозначений серии щит ЩРН, ЩРВ Щит ЩРН (ЩРВ)-п- ХХ М(З) Щ – щит. Р – распределительный. Н(В) – навесной или встраиваемый в нишу. п – материал щита пластик (если буква «п» отсутствует, то корпус металлический). ХХ – максимальное число модулей, которые можно разместить в щите данного типа.

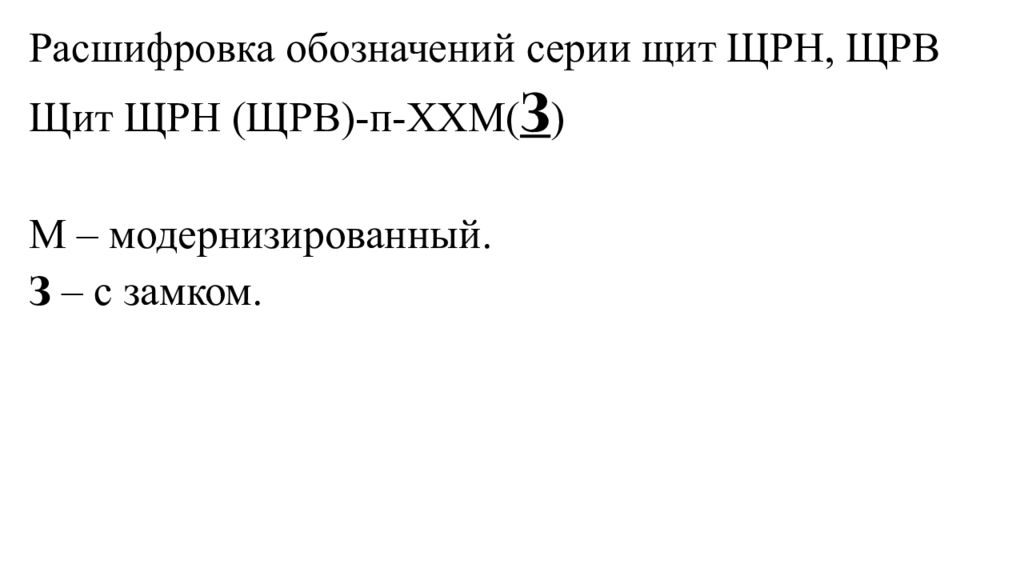

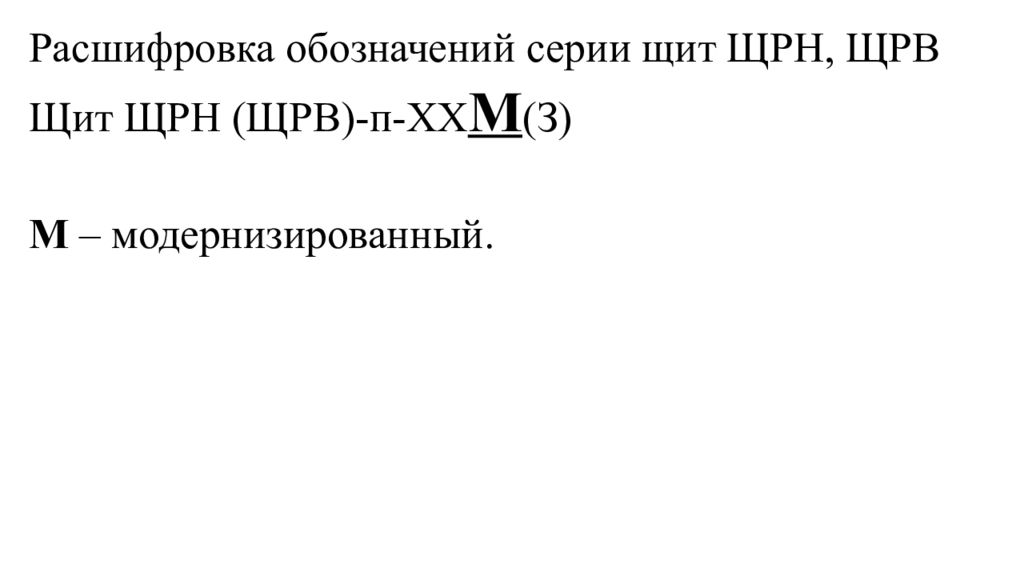

Расшифровка обозначений серии щит ЩРН, ЩРВ Щит ЩРН (ЩРВ)-п-ХХ М (З) М – модернизированный.
Расшифровка обозначений серии щит ЩРН, ЩРВ Щит ЩРН (ЩРВ)-п-ХХМ( З ) М – модернизированный. З – с замком.

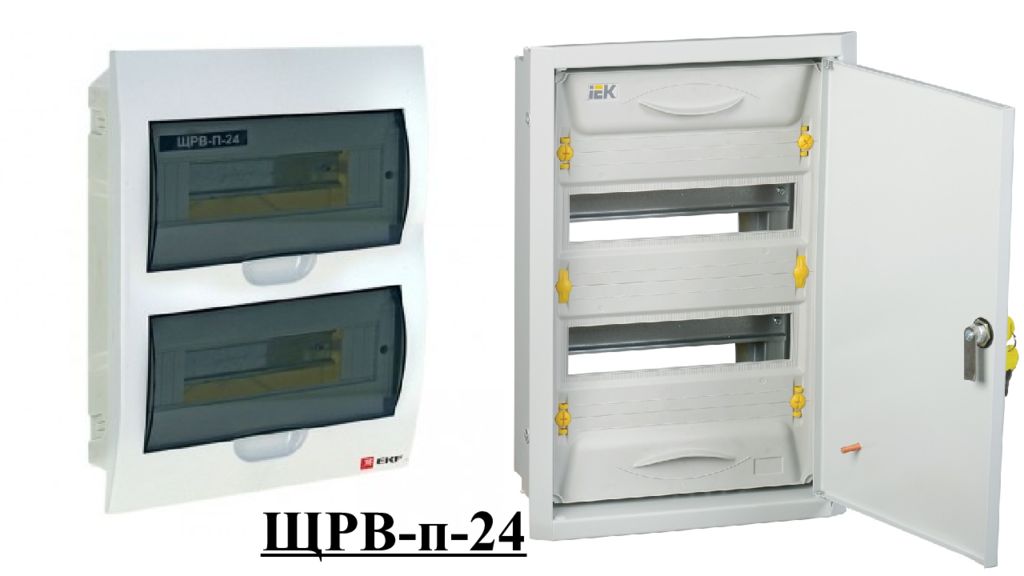

ЩРВ-п-24

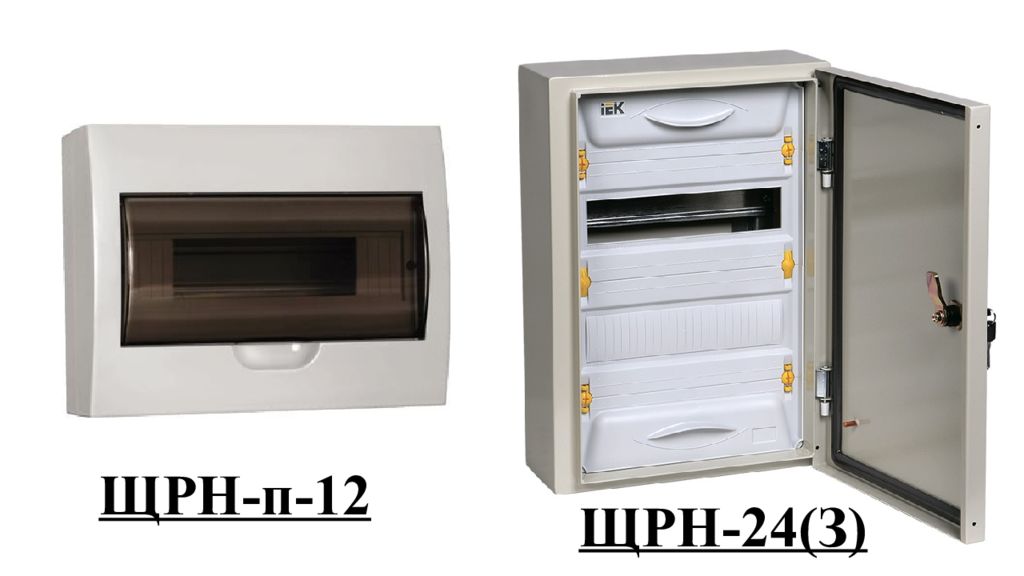

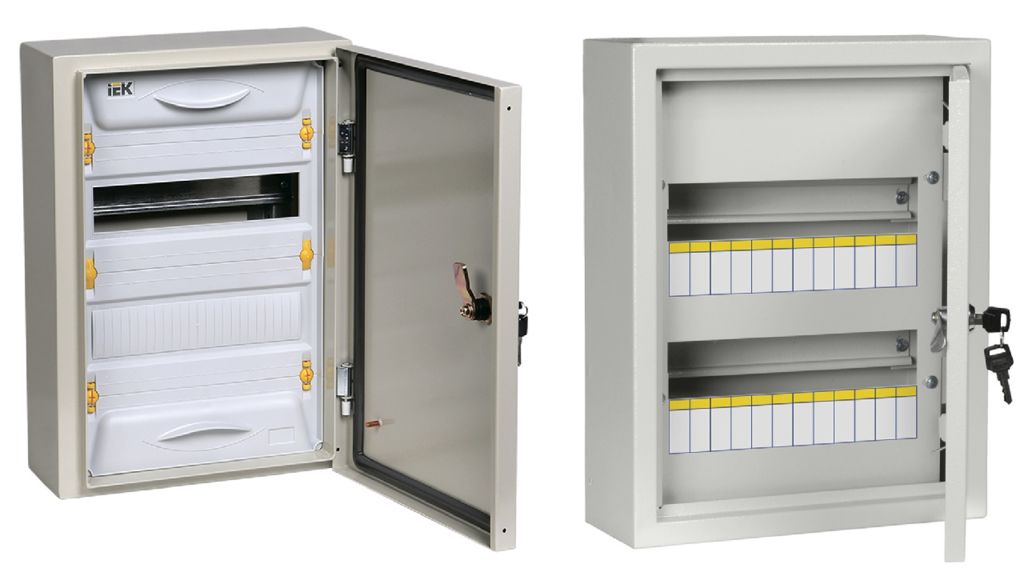

ЩРН-п-12 ЩРН-24(З)

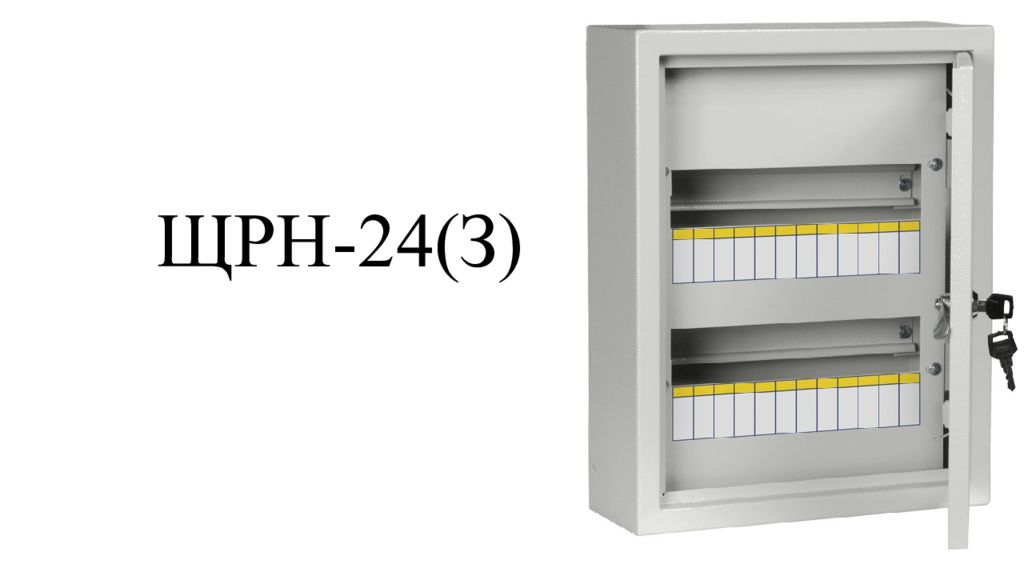

ЩРН-24(З)

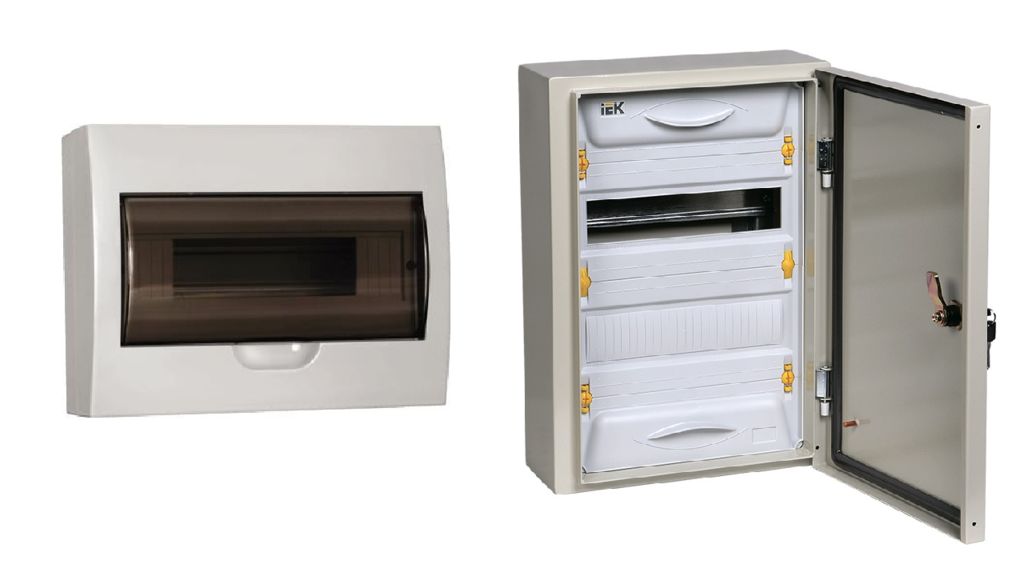

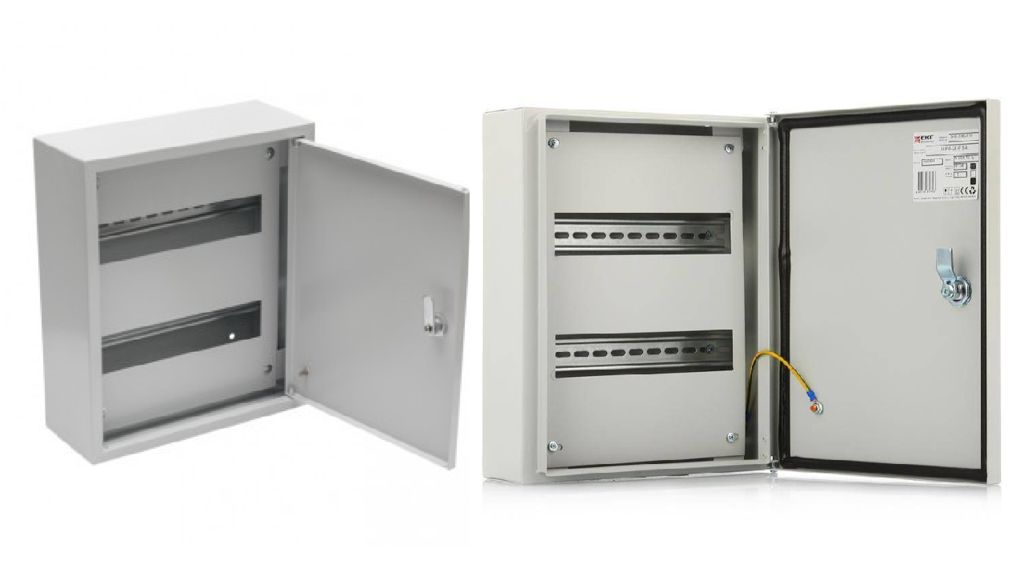

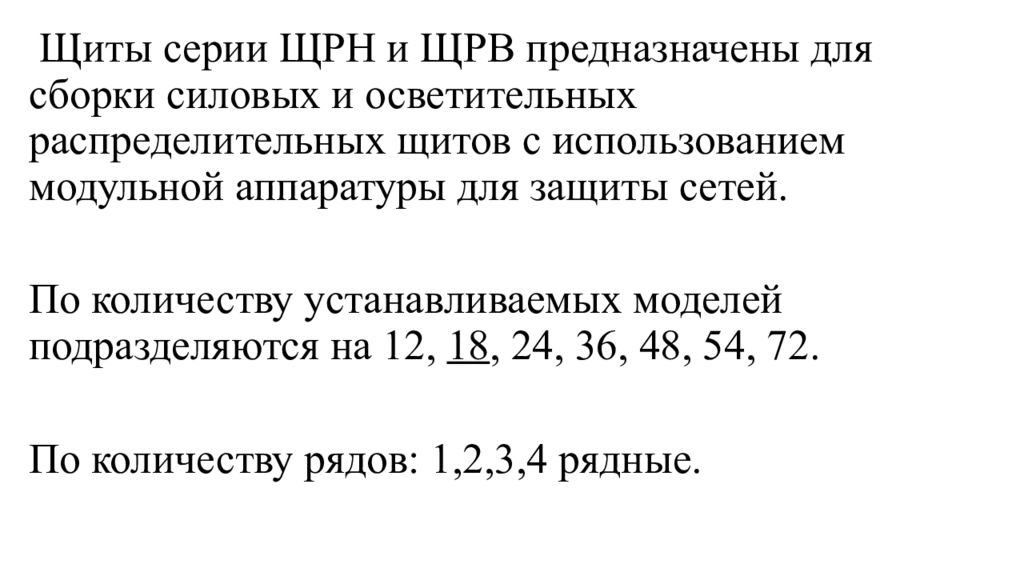

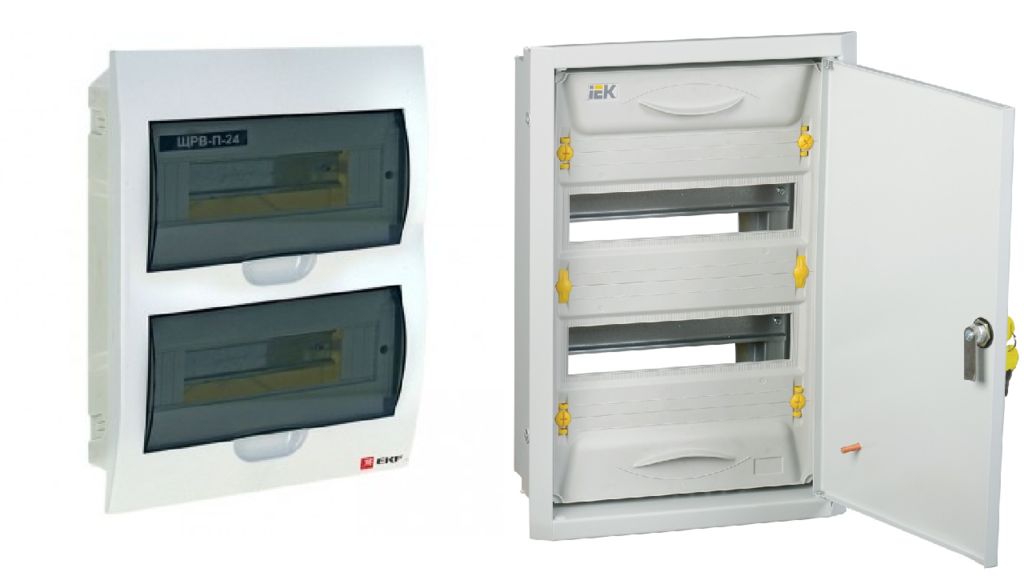

Щиты серии ЩРН и ЩРВ предназначены для сборки силовых и осветительных распределительных щитов с использованием модульной аппаратуры для защиты сетей. По количеству устанавливаемых моделей подразделяются на 12, 18, 24, 36, 48, 54, 72. По количеству рядов: 1,2,3,4 рядные.

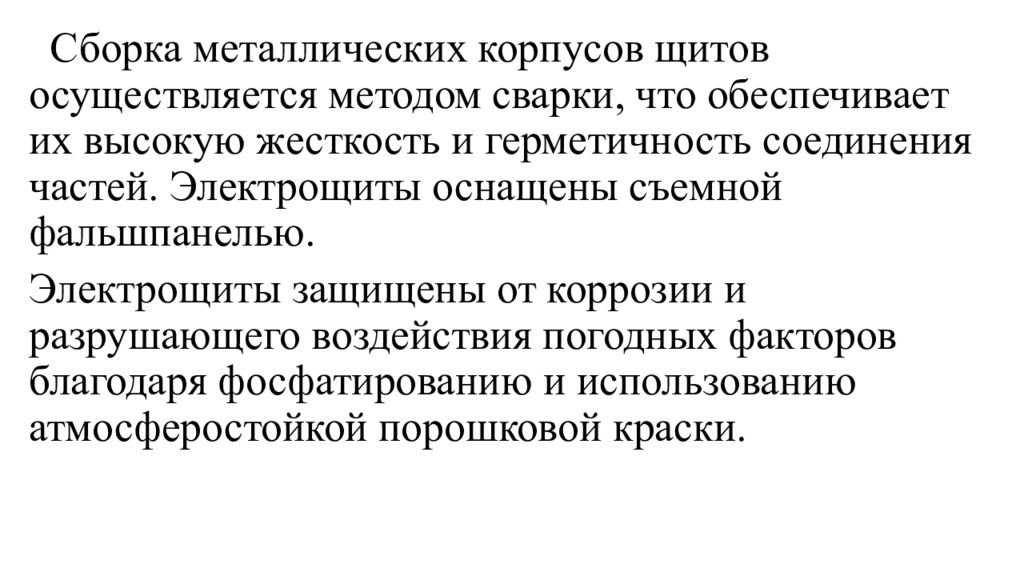

Сборка металлических корпусов щитов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. Электрощиты оснащены съемной фальшпанелью. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

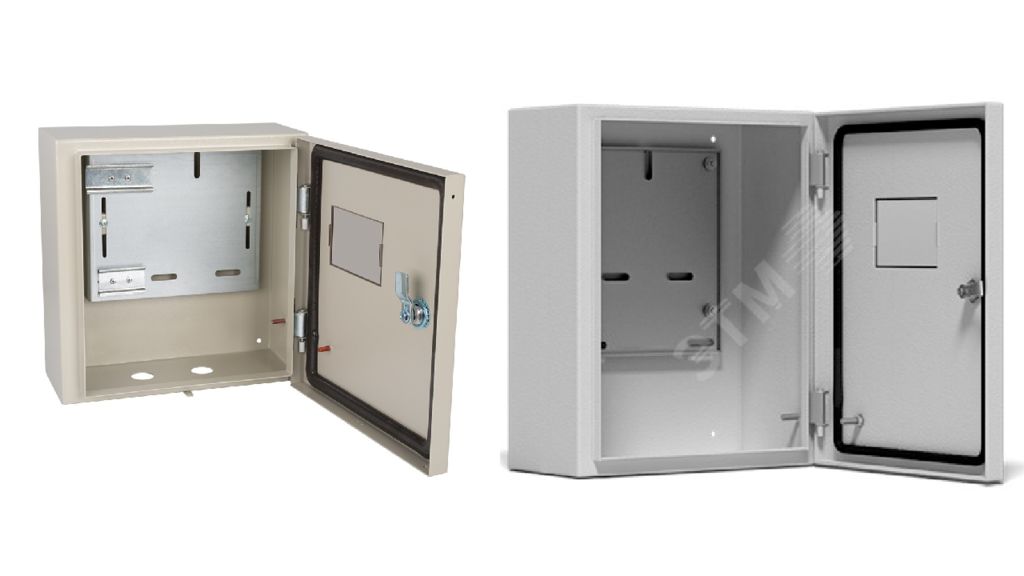

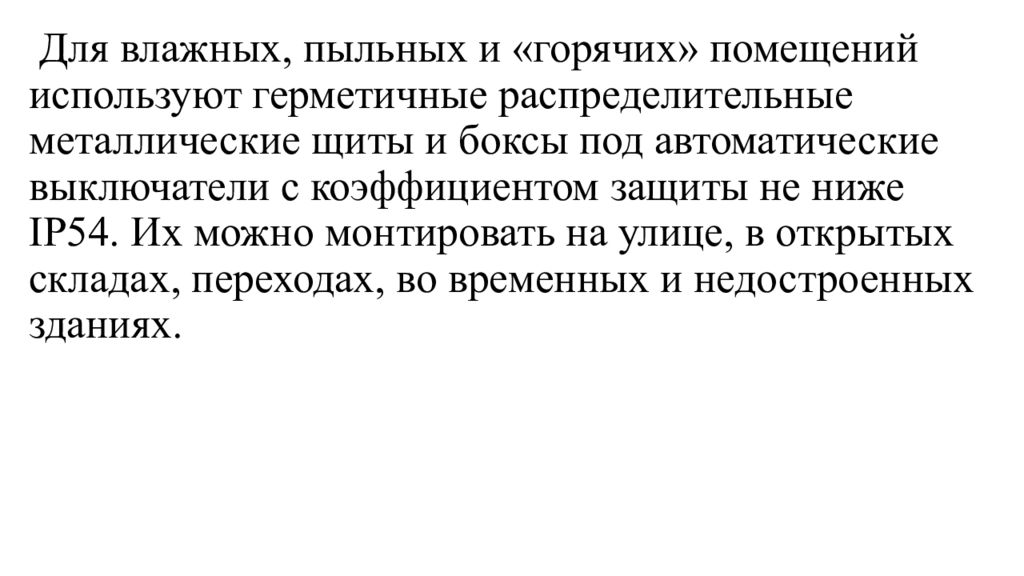

Для влажных, пыльных и «горячих» помещений используют герметичные распределительные металлические щиты и боксы под автоматические выключатели с коэффициентом защиты не ниже IP54. Их можно монтировать на улице, в открытых складах, переходах, во временных и недостроенных зданиях.

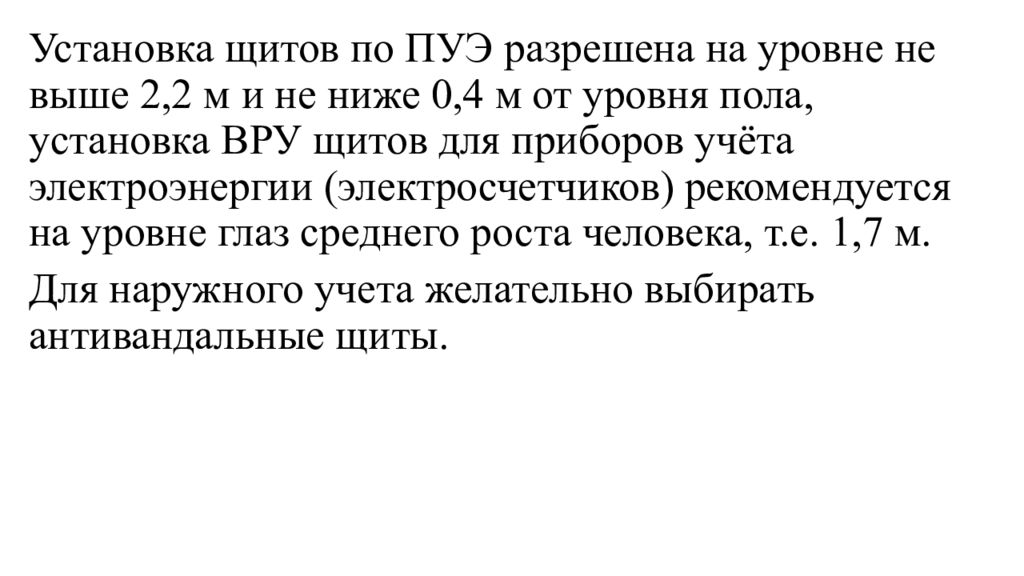

Установка щитов по ПУЭ разрешена на уровне не выше 2,2 м и не ниже 0,4 м от уровня пола, установка ВРУ щитов для приборов учёта электроэнергии (электросчетчиков) рекомендуется на уровне глаз среднего роста человека, т.е. 1,7 м. Для наружного учета желательно выбирать антивандальные щиты.

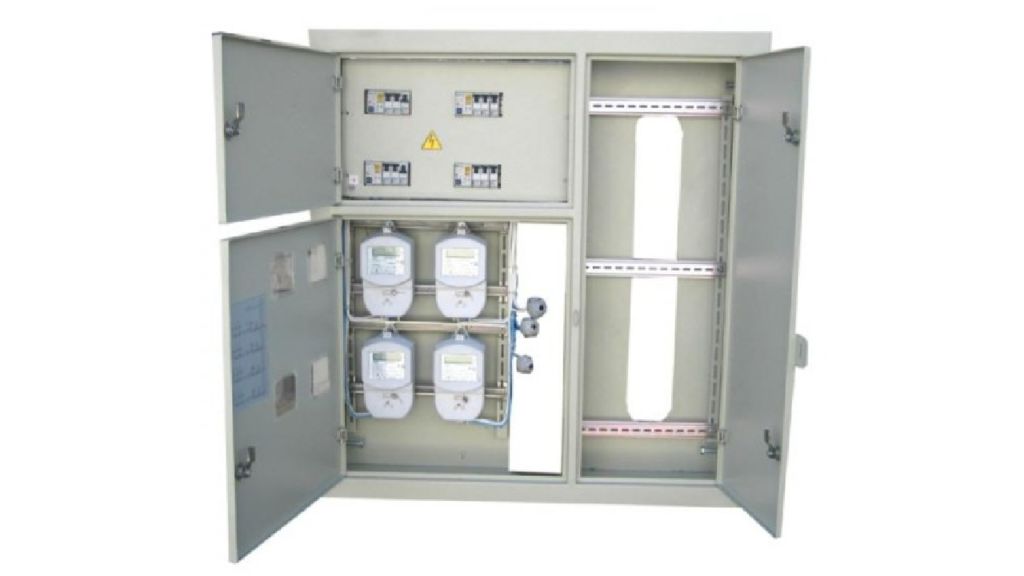

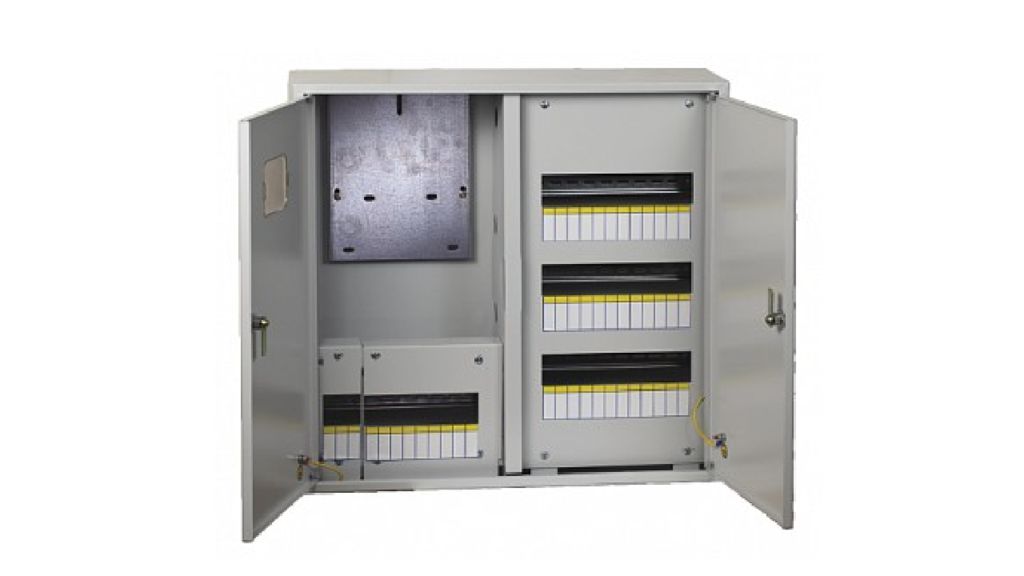

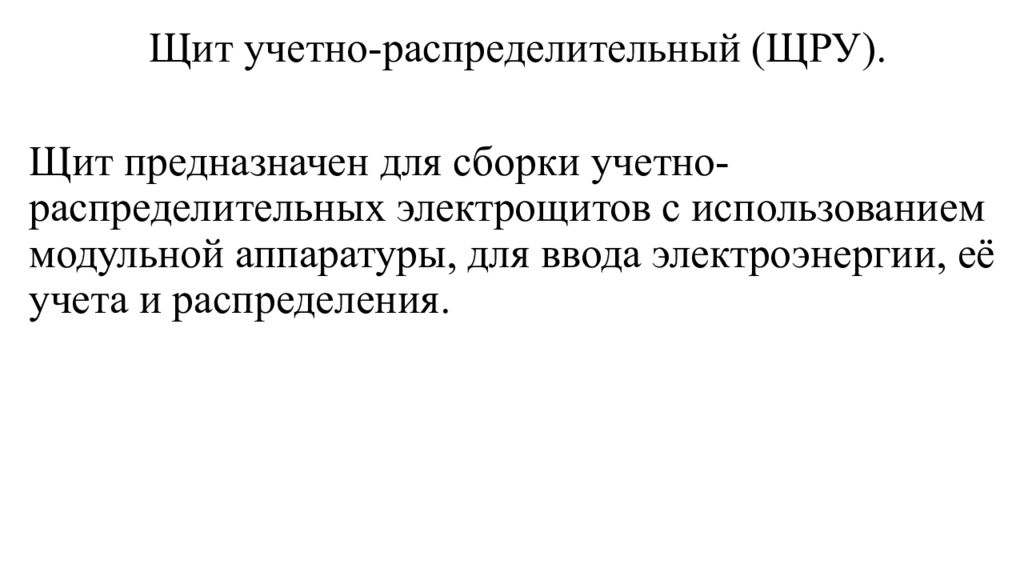

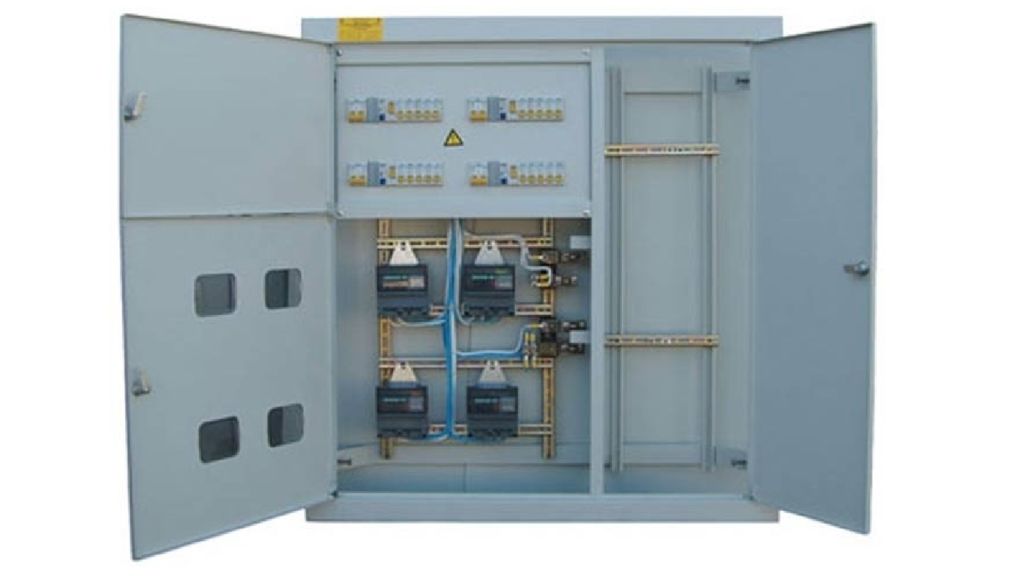

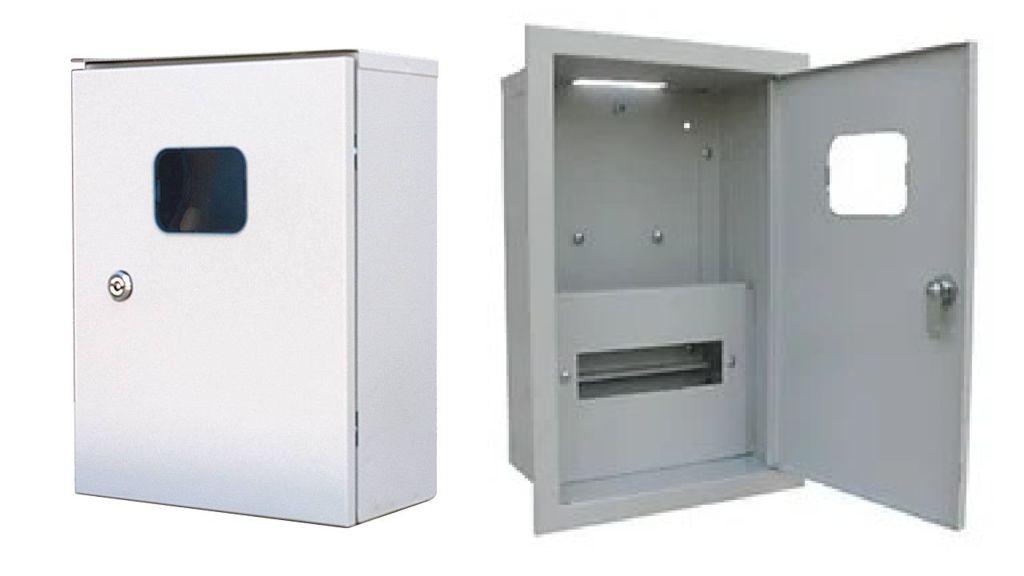

Щит учетно-распределительный (ЩРУ). Щит предназначен для сборки учетно-распределительных электрощитов с использованием модульной аппаратуры, для ввода электроэнергии, её учета и распределения.

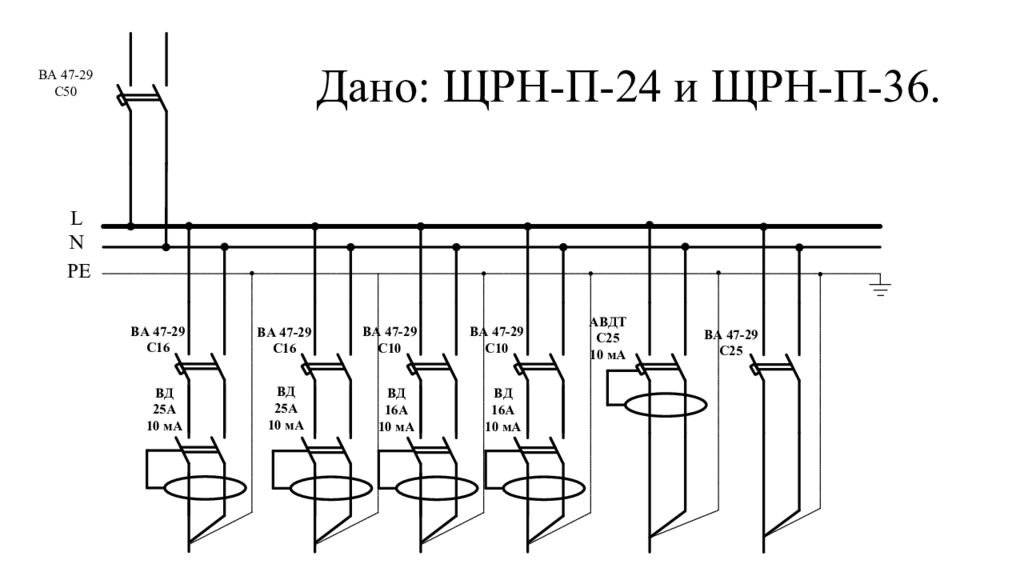

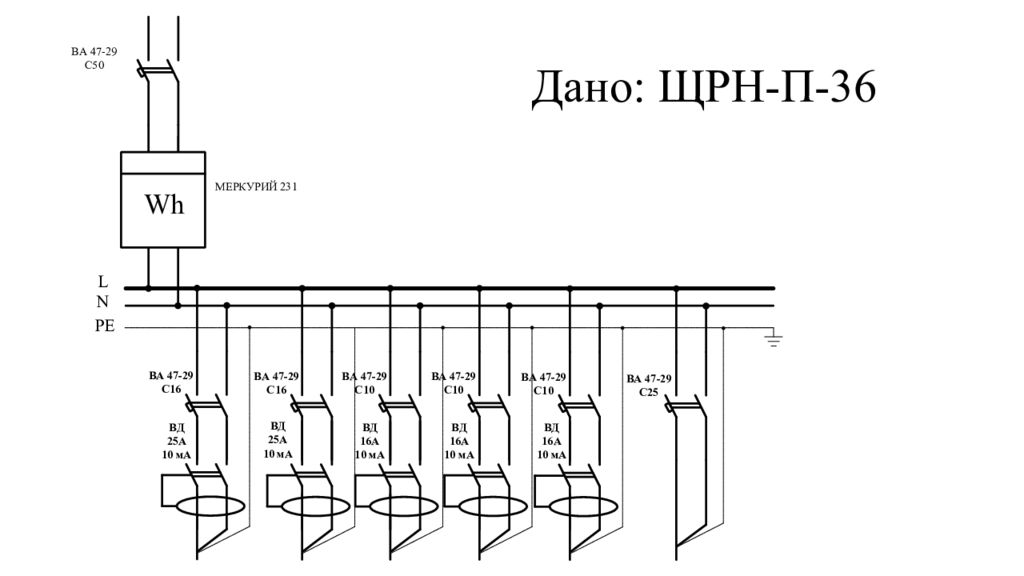

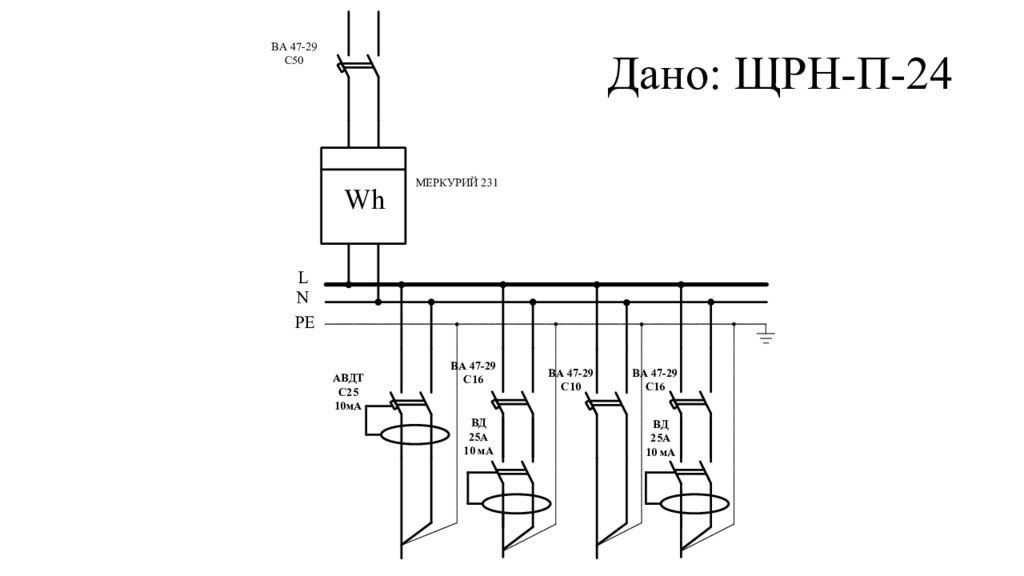

Составьте монтажные схемы используя соответствующие щиты.

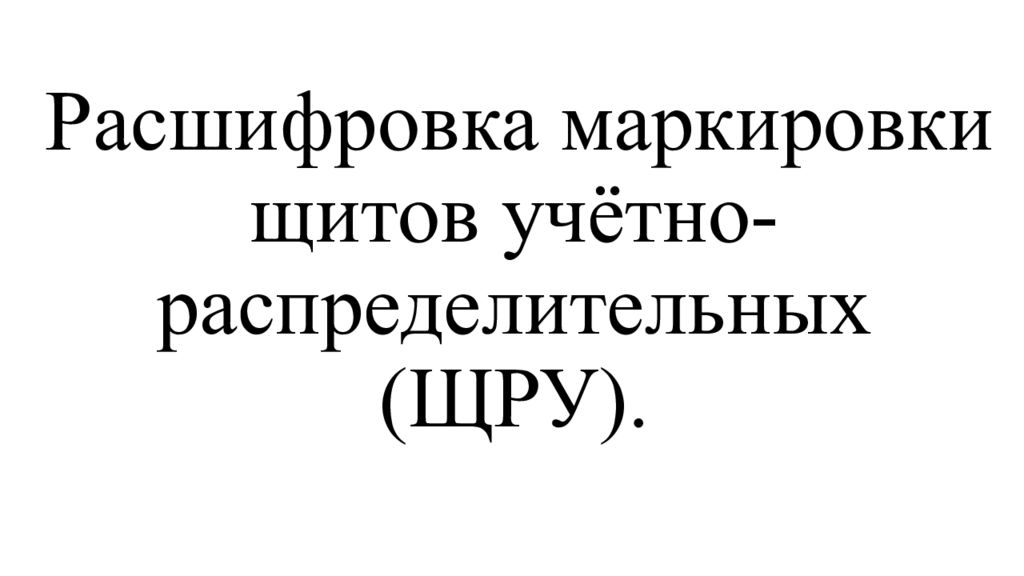

Расшифровка маркировки щитов учётно-распределительных (ЩРУ).

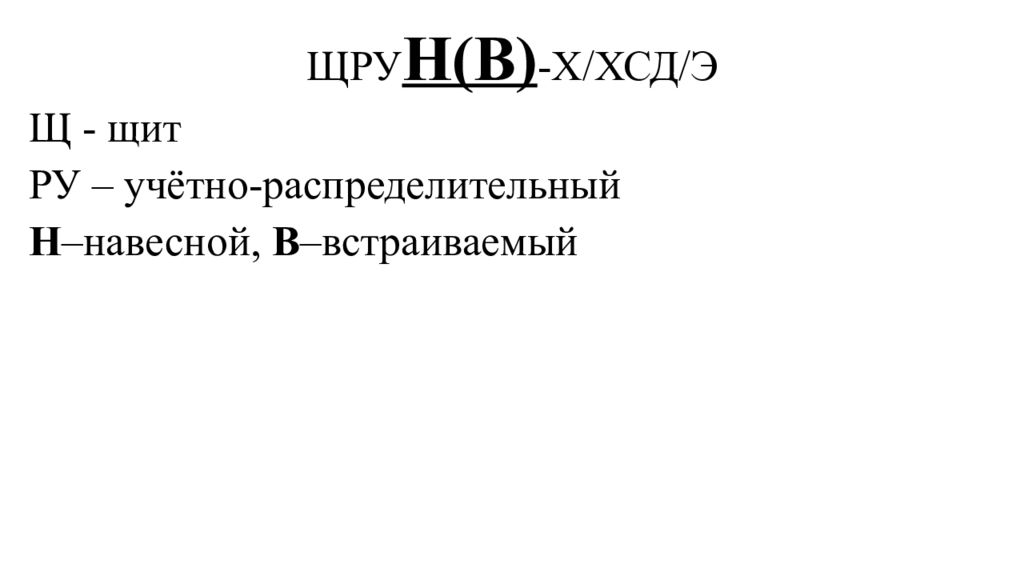

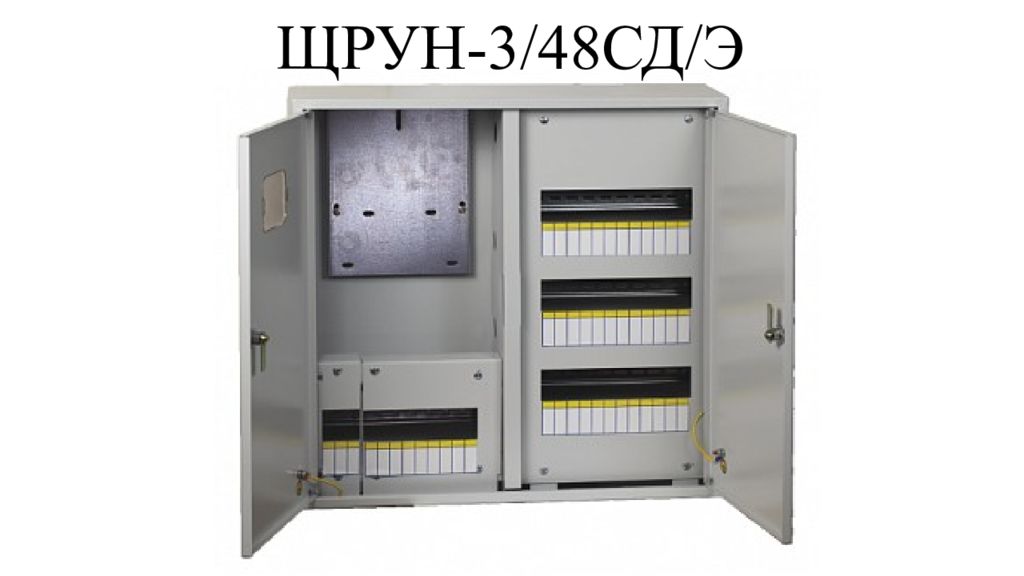

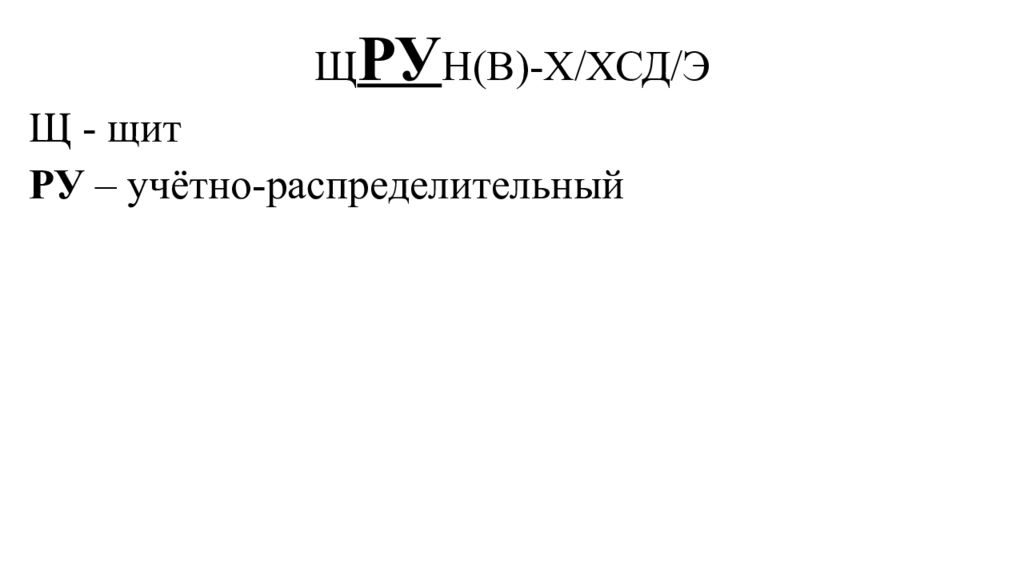

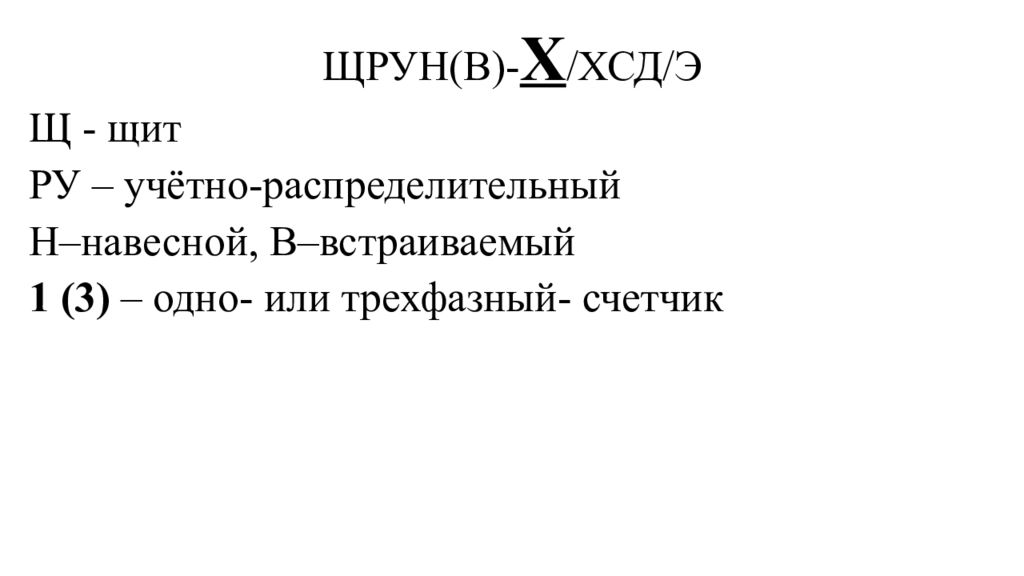

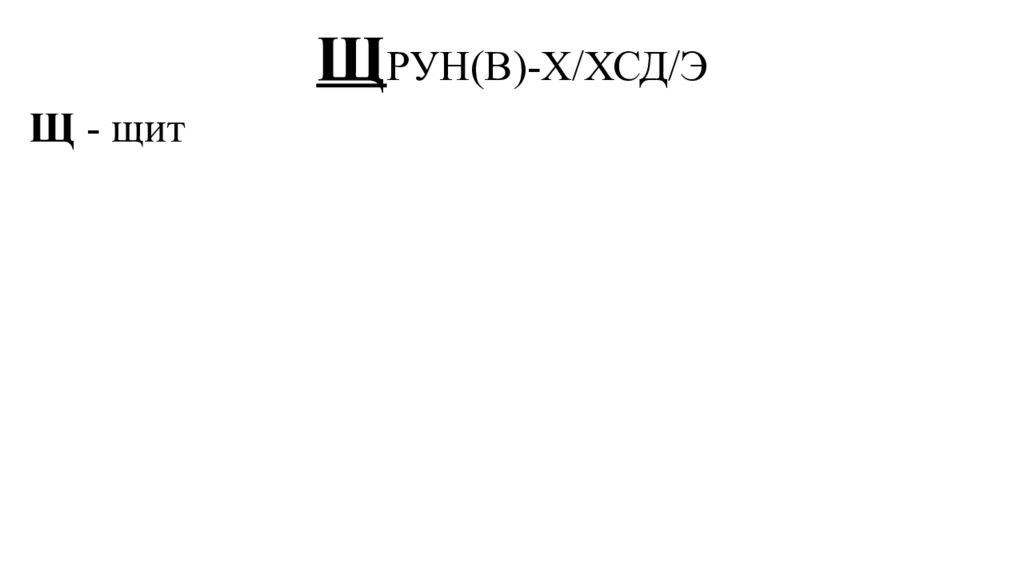

Щ РУН(В)-Х/ХСД/Э Щ - щит
Щ РУ Н(В)-Х/ХСД/Э Щ - щит РУ – учётно-распределительный
ЩРУ Н(В ) -Х/ХСД/Э Щ - щит РУ – учётно-распределительный Н –навесной, В –встраиваемый
ЩРУН(В)- Х /ХСД/Э Щ - щит РУ – учётно-распределительный Н–навесной, В–встраиваемый 1 (3) – одно- или трехфазный- счетчик

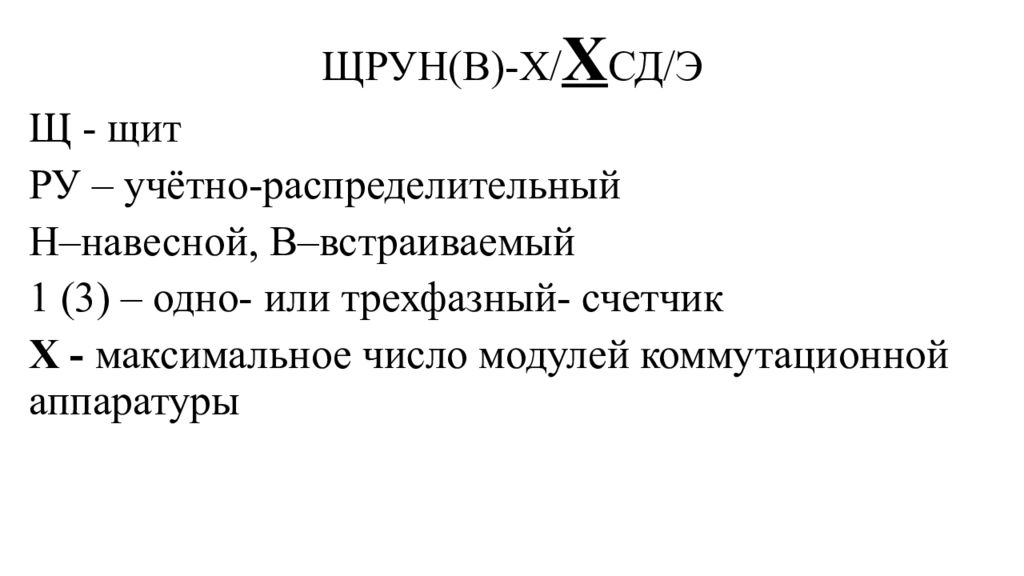

ЩРУН(В)-Х/ Х СД/Э Щ - щит РУ – учётно-распределительный Н–навесной, В–встраиваемый 1 (3) – одно- или трехфазный- счетчик Х - максимальное число модулей коммутационной аппаратуры

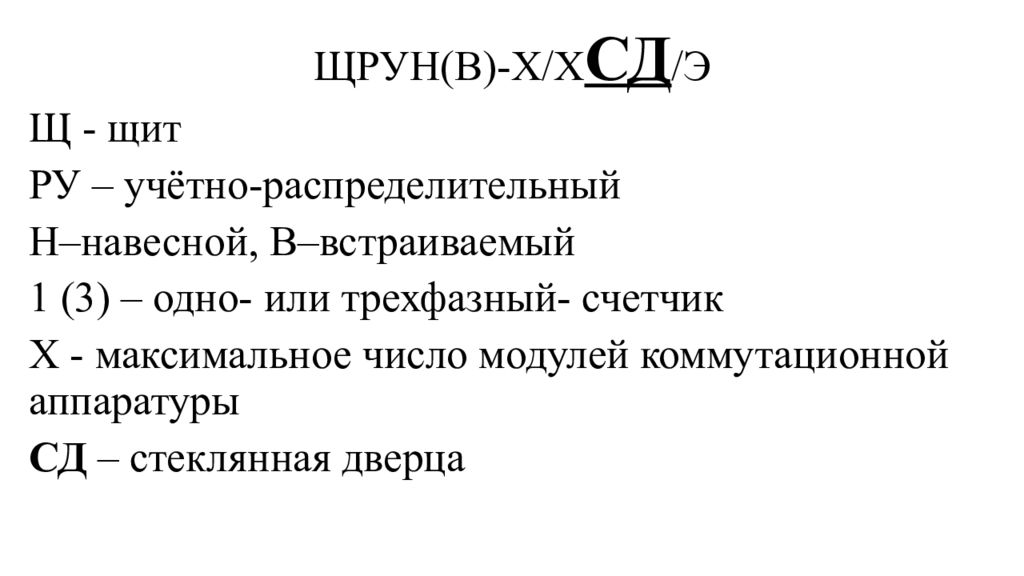

ЩРУН(В)-Х/Х СД /Э Щ - щит РУ – учётно-распределительный Н–навесной, В–встраиваемый 1 (3) – одно- или трехфазный- счетчик Х - максимальное число модулей коммутационной аппаратуры СД – стеклянная дверца

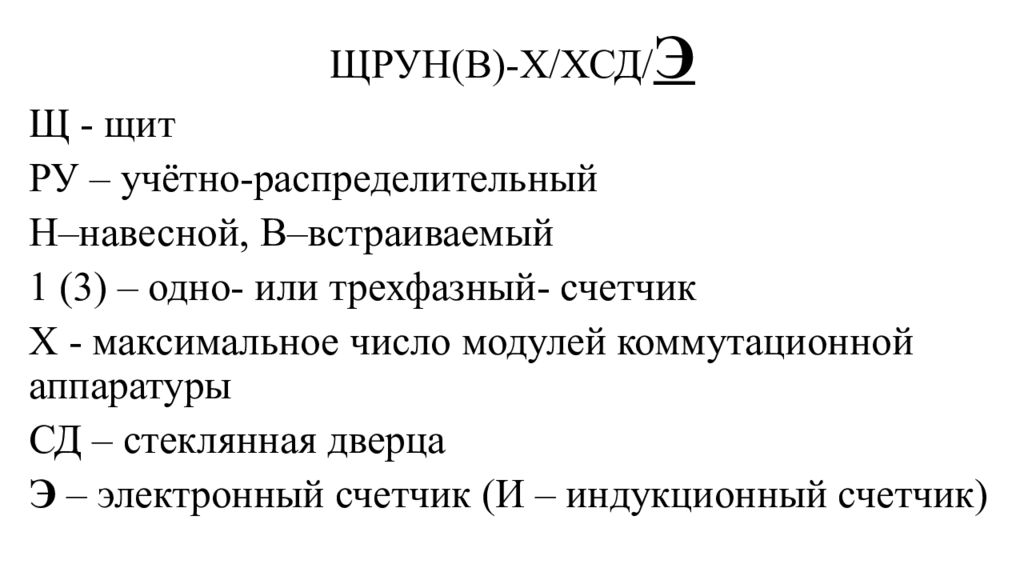

ЩРУН(В)-Х/ХСД/ Э Щ - щит РУ – учётно-распределительный Н–навесной, В–встраиваемый 1 (3) – одно- или трехфазный- счетчик Х - максимальное число модулей коммутационной аппаратуры СД – стеклянная дверца Э – электронный счетчик (И – индукционный счетчик)

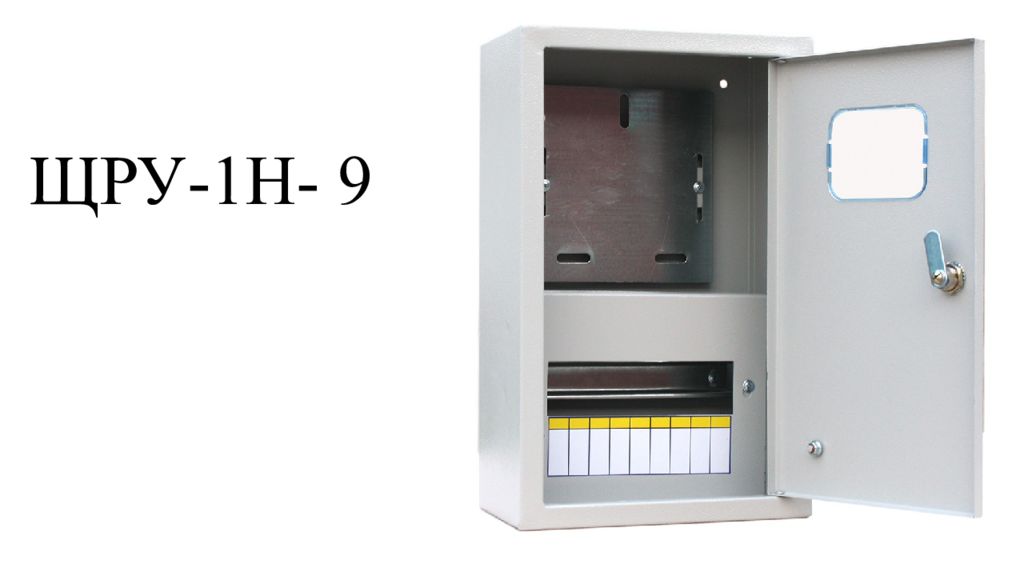

ЩРУ-1Н- 9
Также у разных производителей щитов встречаются такие маркировки как: ЩУРн -Х/Х Щ – щит УР – учетно-распределительный н – наружной установки Х – одно- (1) или трехфазный-( 3) счетчик Х – максимальное число модулей коммутационной аппаратуры
БУР-Х/Х Э/И Б – бокс УР – учетно-распределительный Х – одно- (1) или трехфазный-( 3) счетчик Х – максимальное число модулей коммутационной аппаратуры Э – электронный счетчик/ И – индукционный счетчик
Щиты учетные серии ЩУ. Маркировка: ЩУ-Х Щ – щит У – учетный Х – одно- (1) или трехфазный- ( 3) счетчик

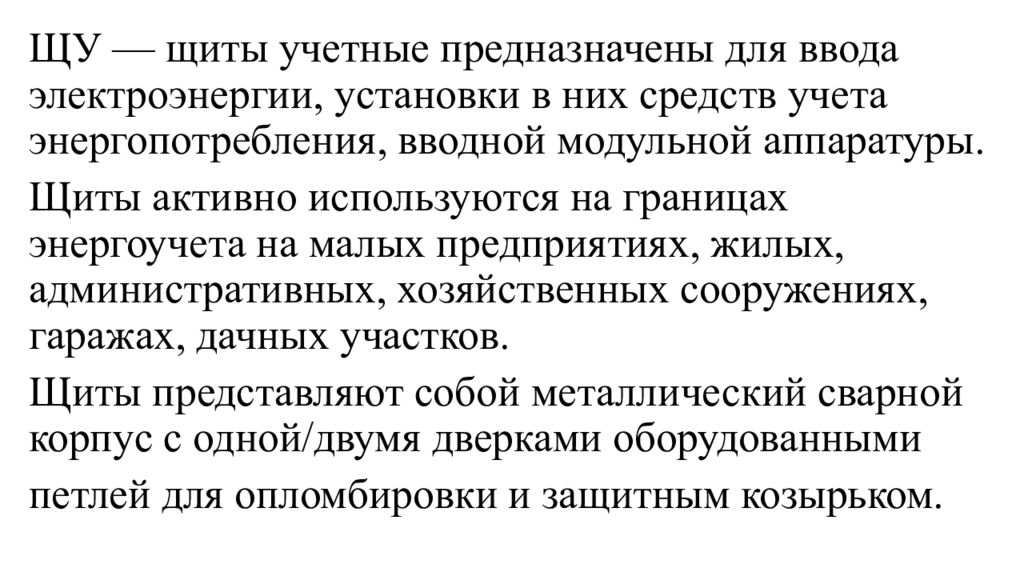

ЩУ — щиты учетные предназначены для ввода электроэнергии, установки в них средств учета энергопотребления, вводной модульной аппаратуры. Щиты активно используются на границах энергоучета на малых предприятиях, жилых, административных, хозяйственных сооружениях, гаражах, дачных участков. Щиты представляют собой металлический сварной корпус с одной/двумя дверками оборудованными петлей для опломбировки и защитным козырьком.

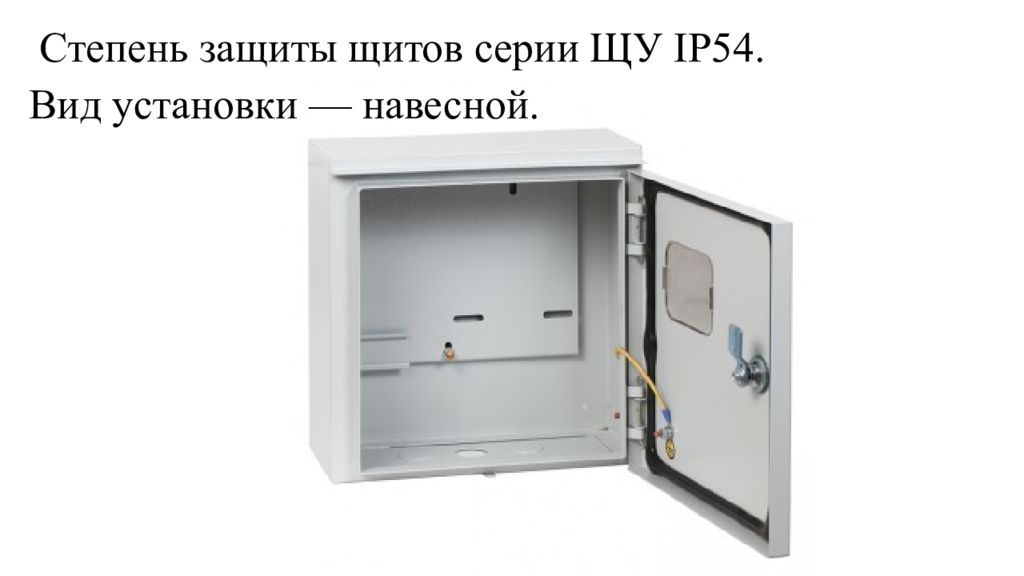

Степень защиты щитов серии ЩУ IP54. Вид установки — навесной.

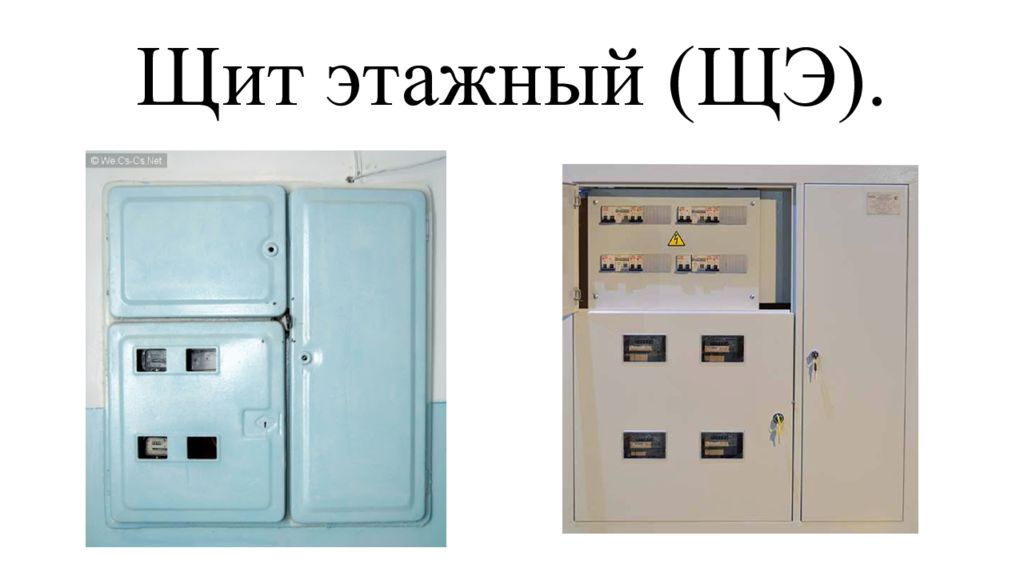

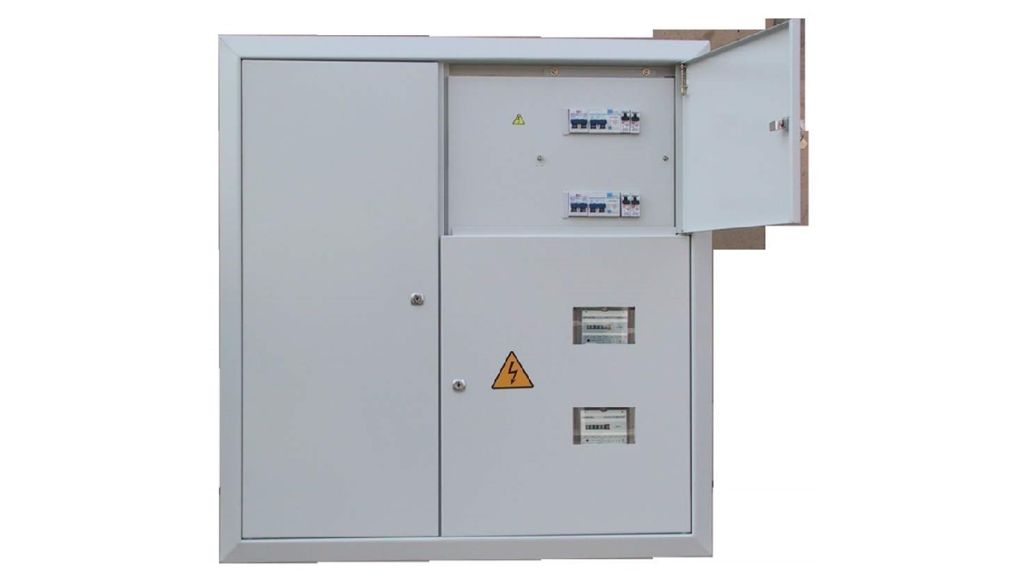

Щит этажный (ЩЭ).

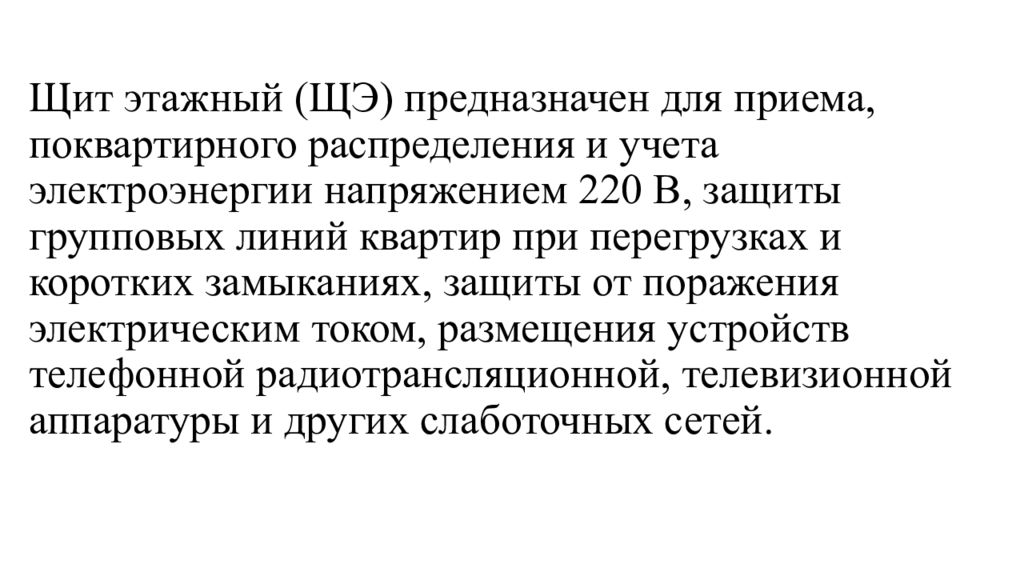

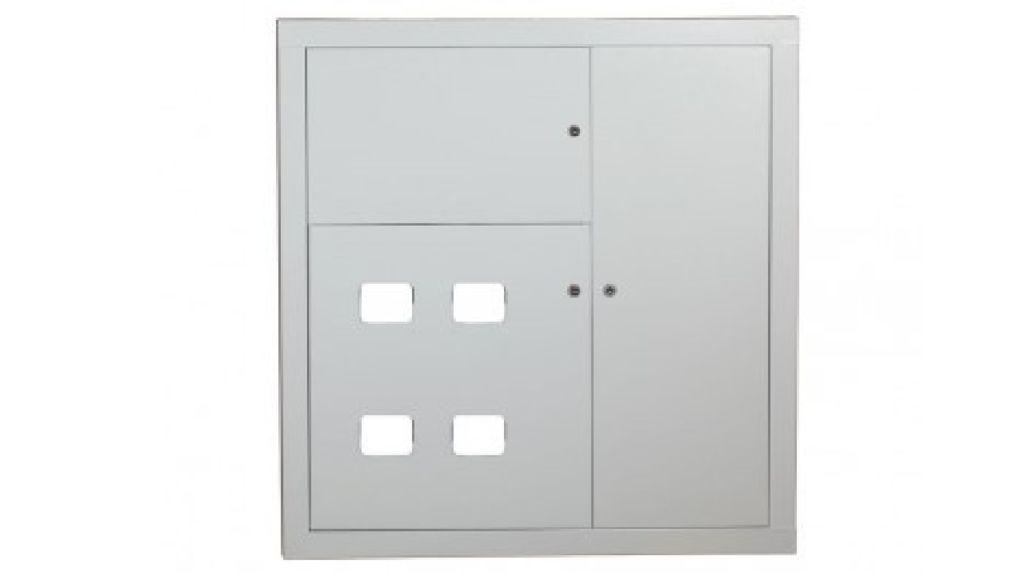

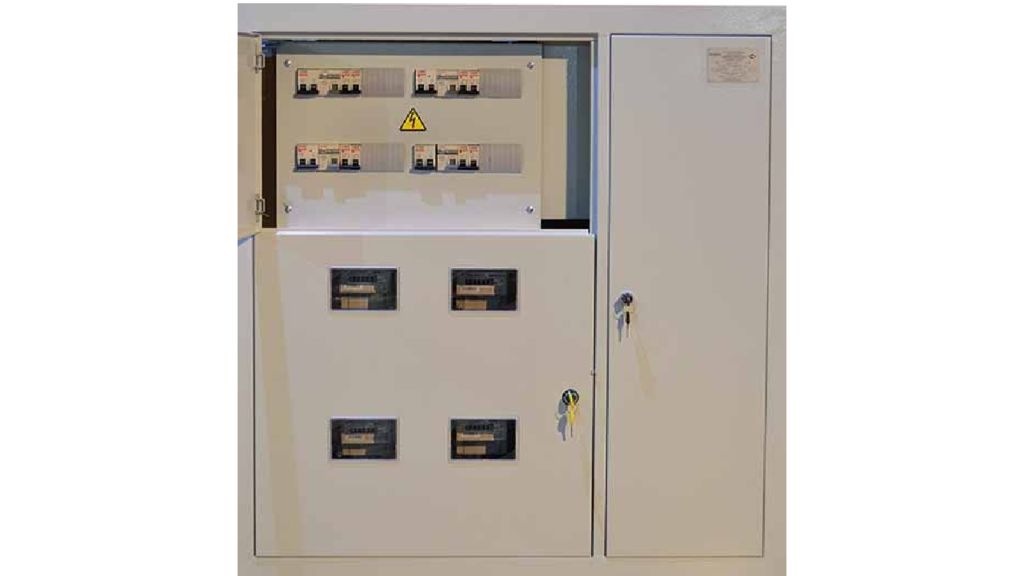

Щит этажный (ЩЭ) предназначен для приема, поквартирного распределения и учета электроэнергии напряжением 220 В, защиты групповых линий квартир при перегрузках и коротких замыканиях, защиты от поражения электрическим током, размещения устройств телефонной радиотрансляционной, телевизионной аппаратуры и других слаботочных сетей.

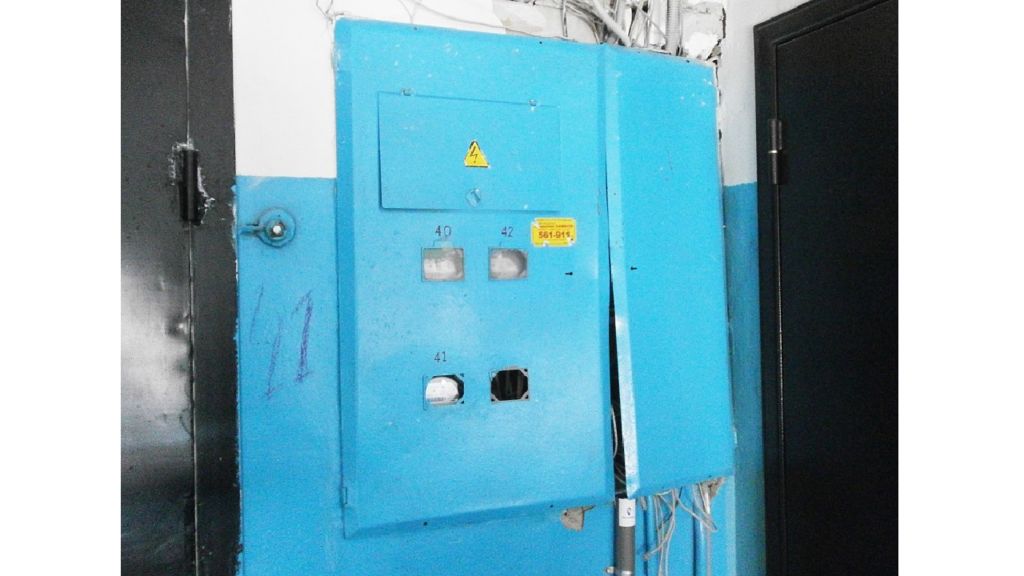

Щиты этажные (ЩЭ) изготавливаются как встроенные, так и наружные. Наружного исполнения в городской застройке встречаются редко. В основном при строительстве многоэтажных домов на лестничных площадках выполняется ниша для встраиваемого ЩЭ. Между этажами в стенах и перекрытиях монтируются трубы для прокладки как силовых кабелей питания квартир, так и для слаботочных кабелей.

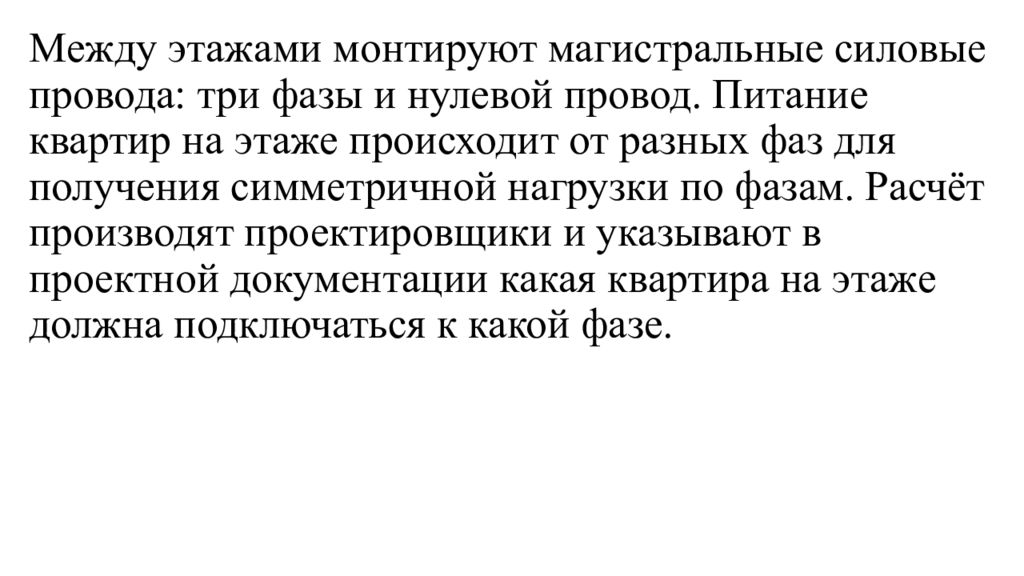

Между этажами монтируют магистральные силовые провода: три фазы и нулевой провод. Питание квартир на этаже происходит от разных фаз для получения симметричной нагрузки по фазам. Расчёт производят проектировщики и указывают в проектной документации какая квартира на этаже должна подключаться к какой фазе.

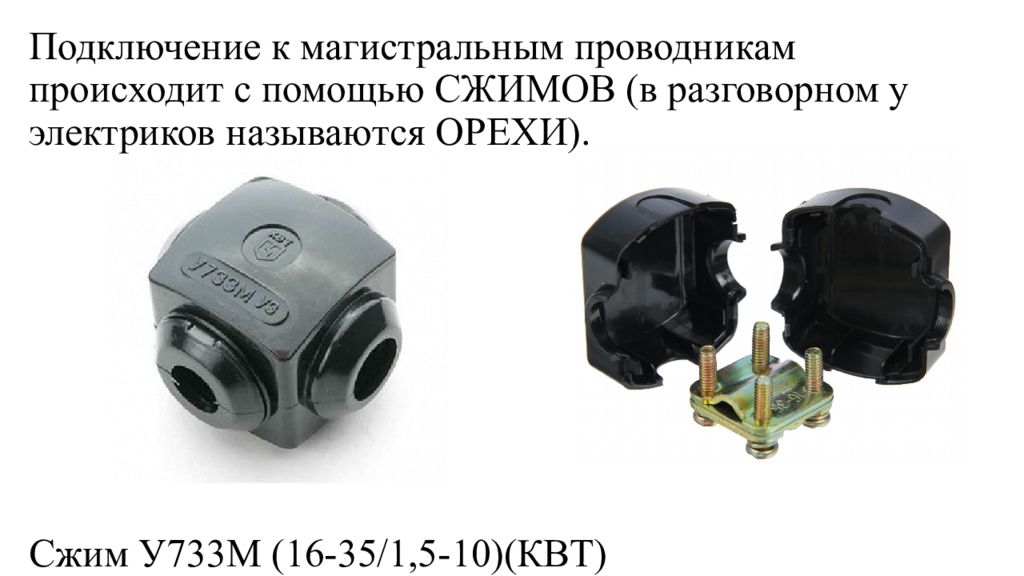

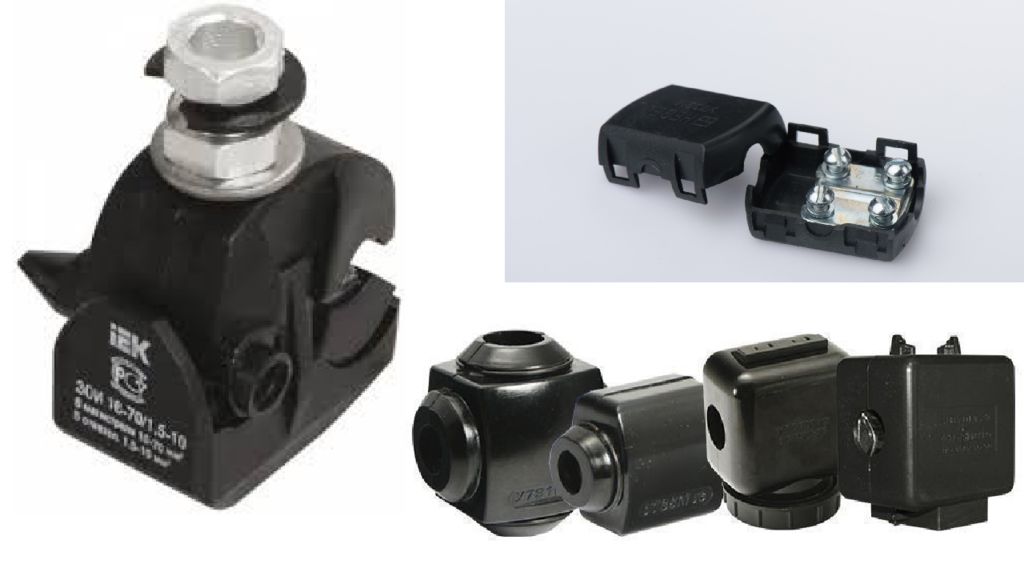

Подключение к магистральным проводникам происходит с помощью СЖИМОВ (в разговорном у электриков называются ОРЕХИ ). Сжим У733М (16-35/1,5-10)(КВТ)

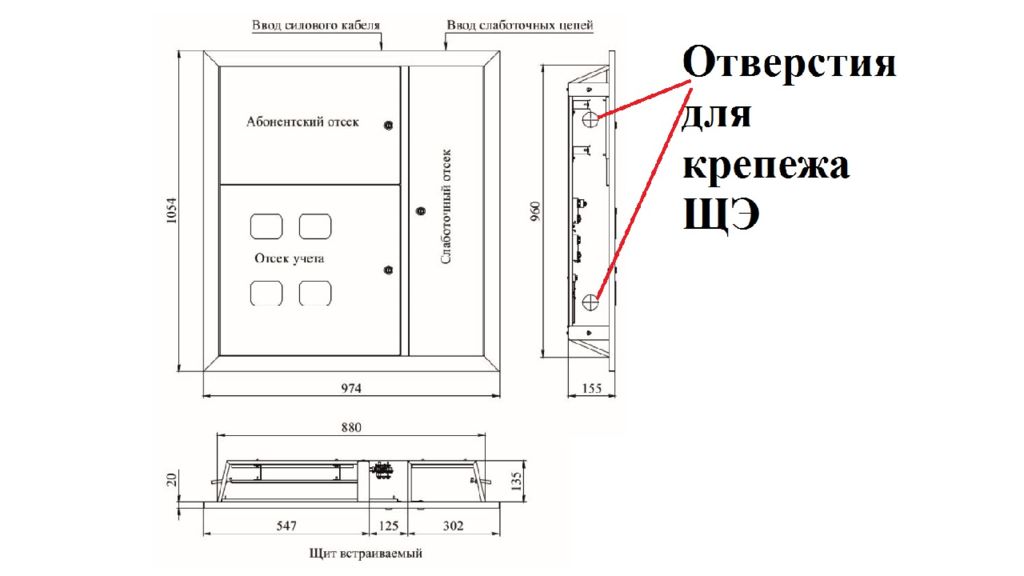

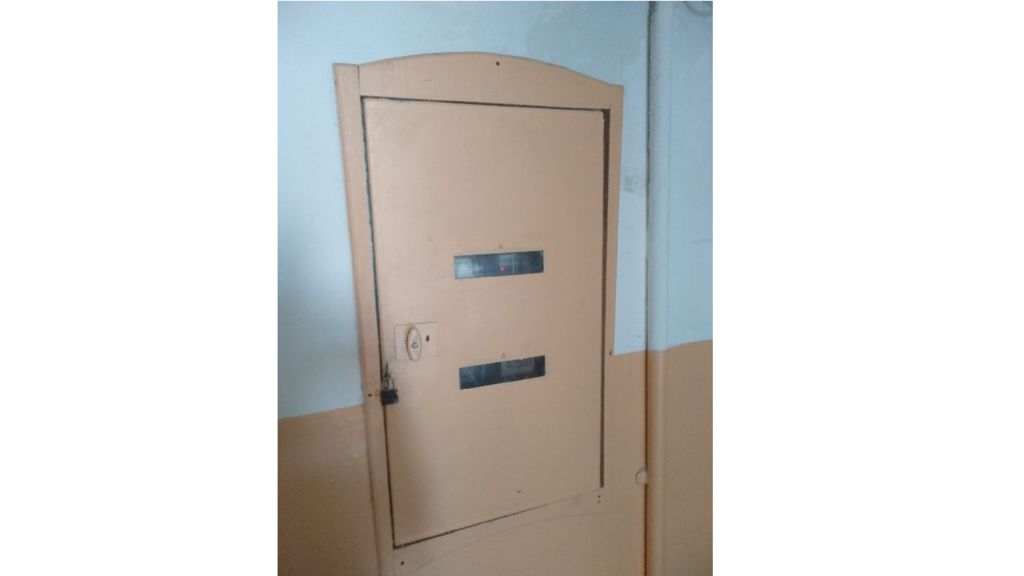

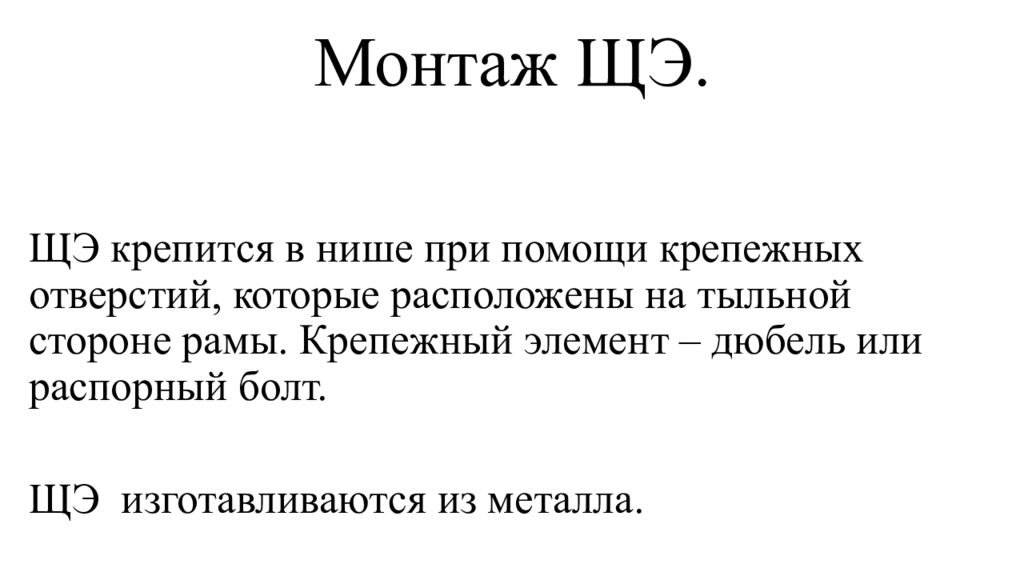

Монтаж ЩЭ. ЩЭ крепится в нише при помощи крепежных отверстий, которые расположены на тыльной стороне рамы. Крепежный элемент – дюбель или распорный болт. ЩЭ изготавливаются из металла.

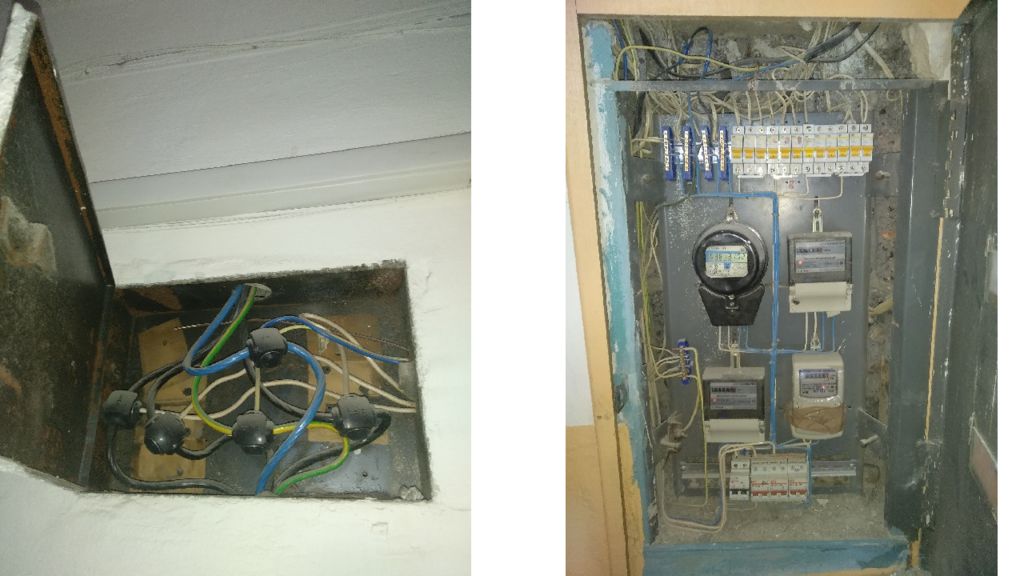

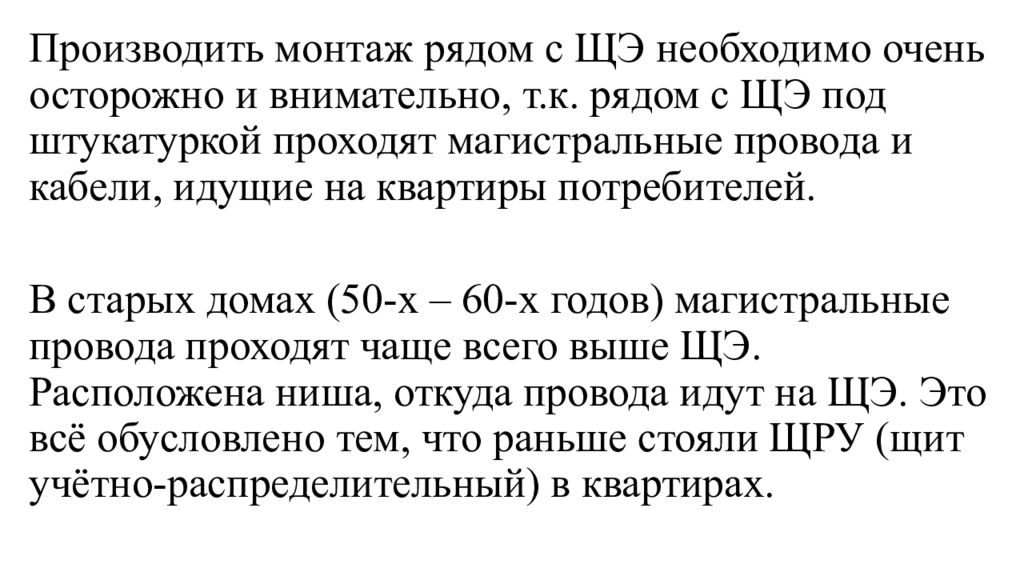

Производить монтаж рядом с ЩЭ необходимо очень осторожно и внимательно, т.к. рядом с ЩЭ под штукатуркой проходят магистральные провода и кабели, идущие на квартиры потребителей. В старых домах (50-х – 60-х годов) магистральные провода проходят чаще всего выше ЩЭ. Расположена ниша, откуда провода идут на ЩЭ. Это всё обусловлено тем, что раньше стояли ЩРУ (щит учётно-распределительный) в квартирах.

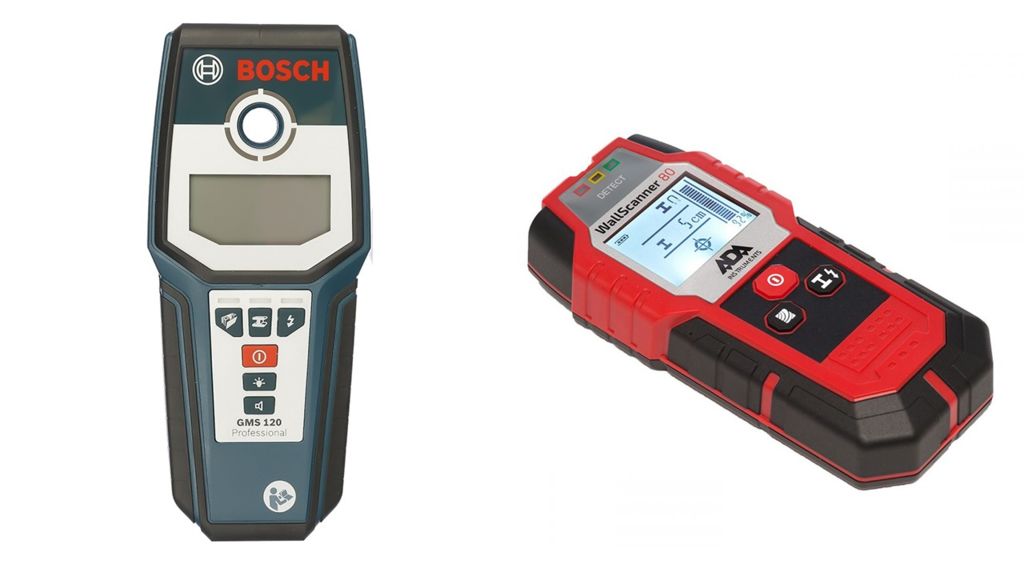

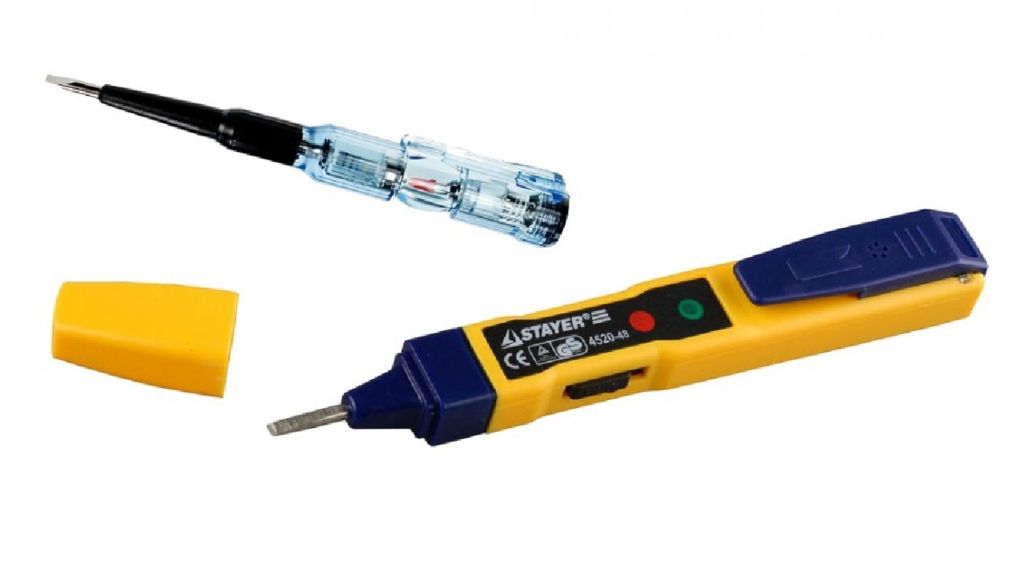

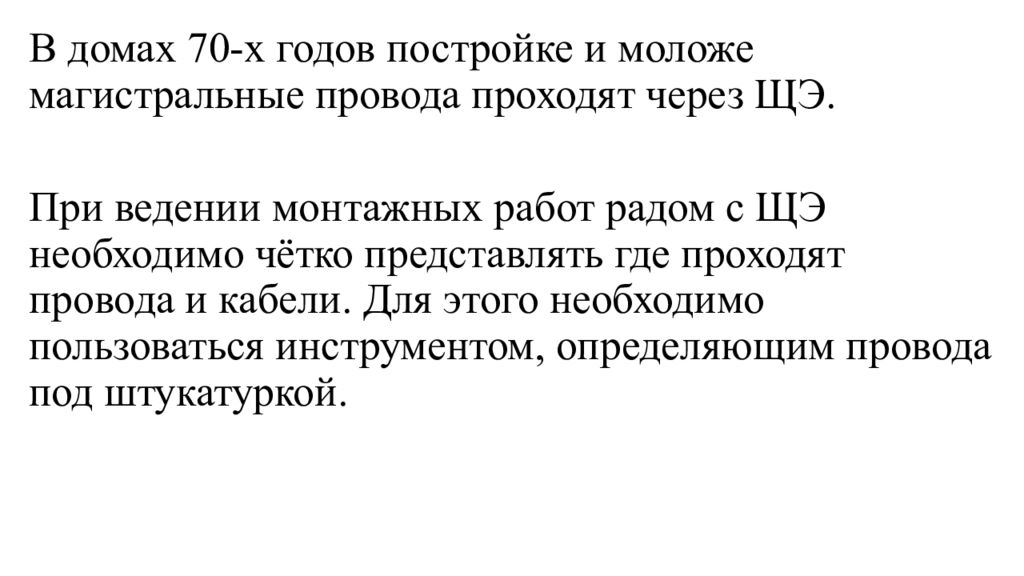

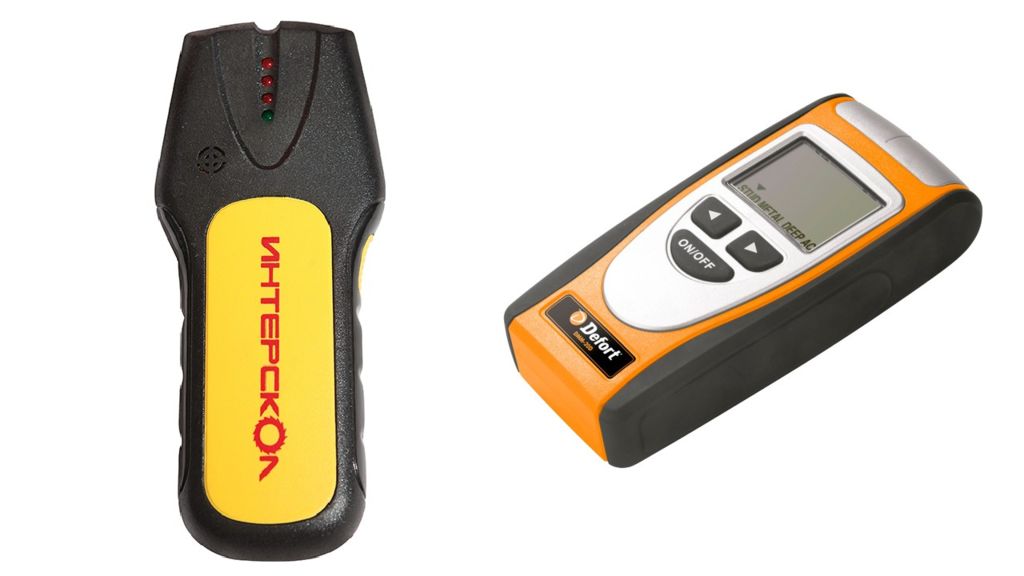

В домах 70-х годов постройке и моложе магистральные провода проходят через ЩЭ. При ведении монтажных работ радом с ЩЭ необходимо чётко представлять где проходят провода и кабели. Для этого необходимо пользоваться инструментом, определяющим провода под штукатуркой.

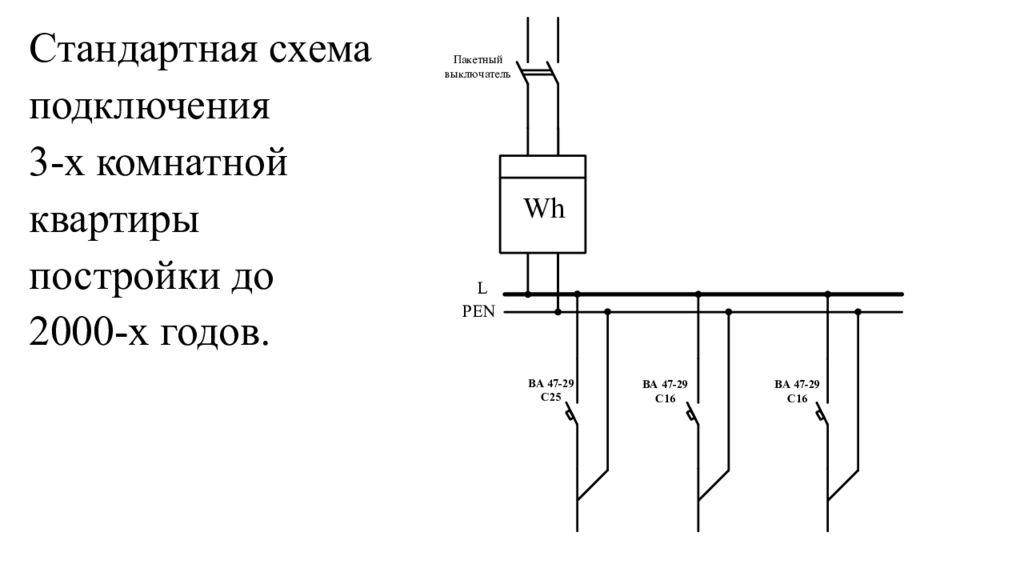

Стандартная схема подключения 3-х комнатной к вартиры п остройки до 2000-х годов.

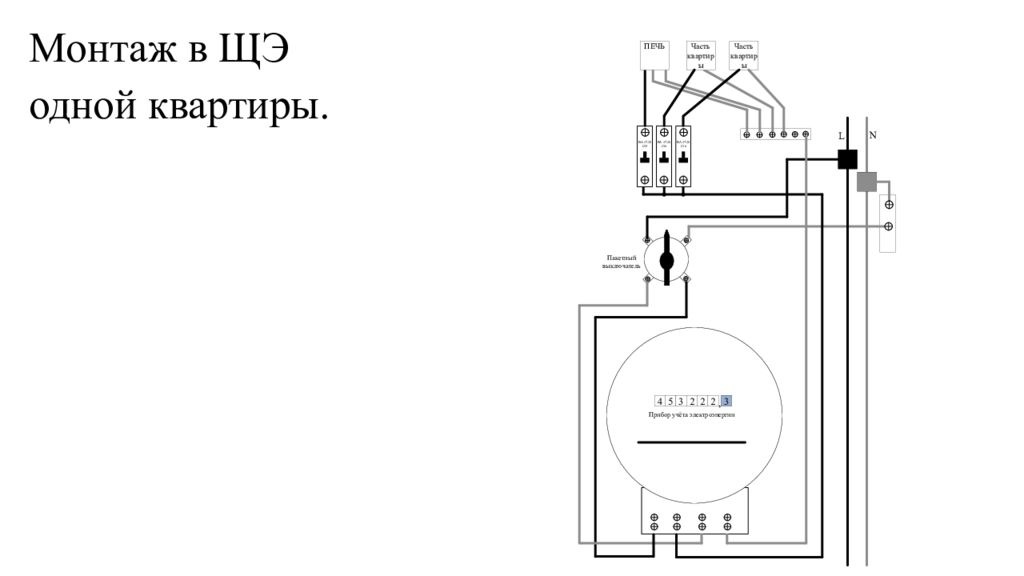

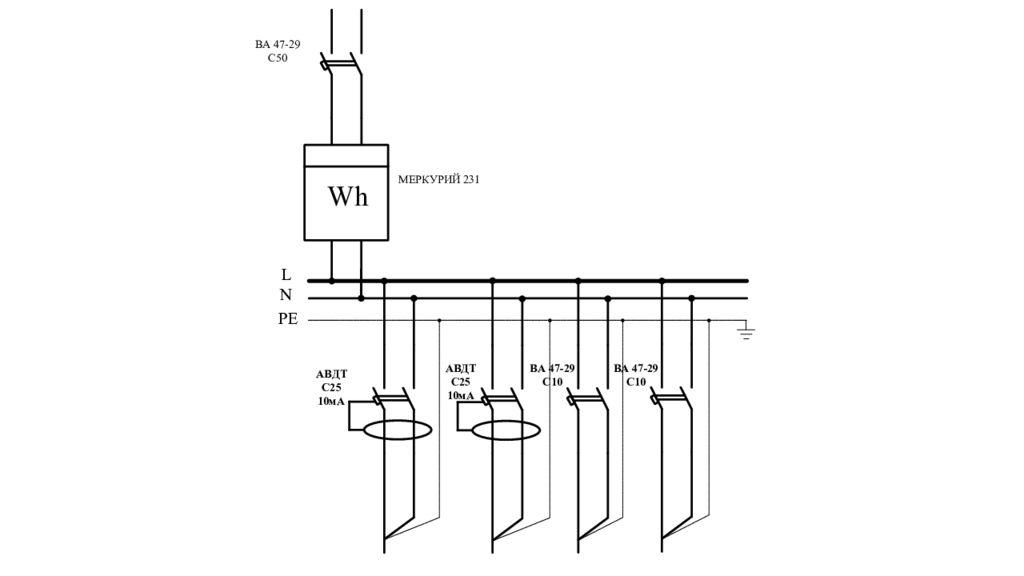

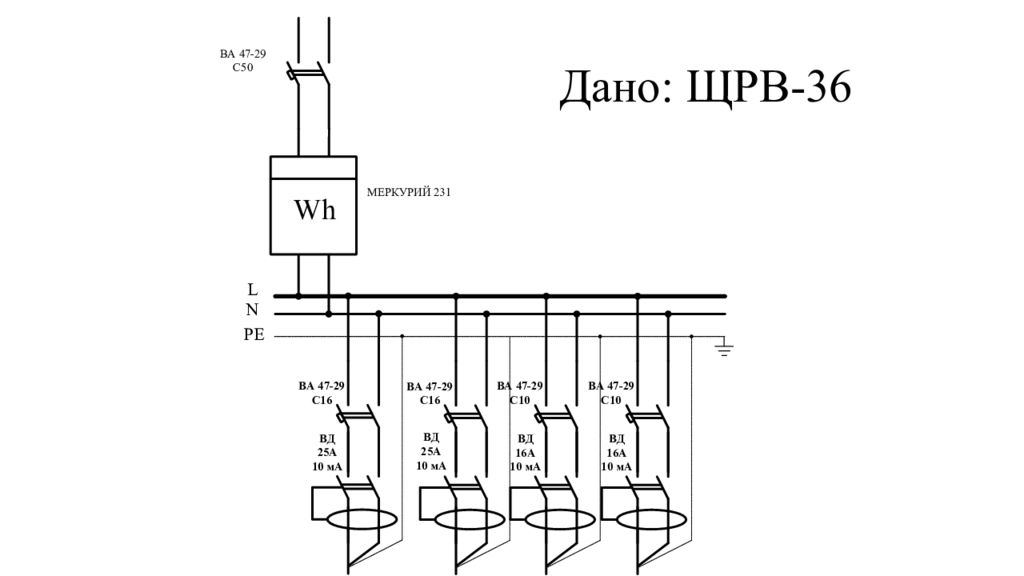

Монтаж в ЩЭ о дной квартиры.
