Урок №1

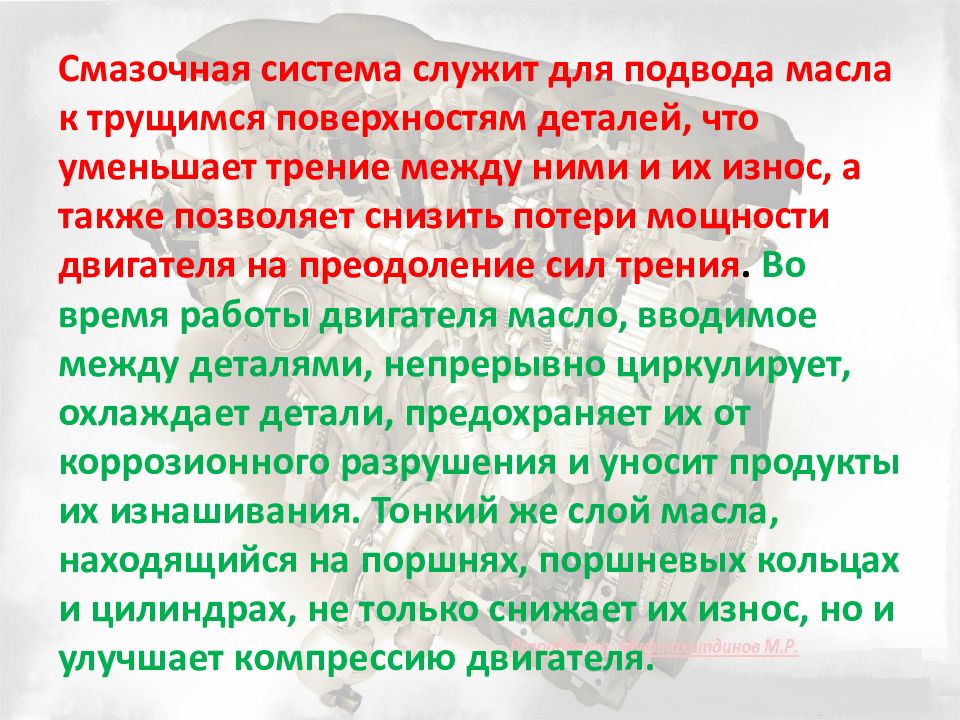

Смазочная система служит для подвода масла к трущимся поверхностям деталей, что уменьшает трение между ними и их износ, а также позволяет снизить потери мощности двигателя на преодоление сил трения. Во время работы двигателя масло, вводимое между деталями, непрерывно циркулирует, охлаждает детали, предохраняет их от коррозионного разрушения и уносит продукты их изнашивания. Тонкий же слой масла, находящийся на поршнях, поршневых кольцах и цилиндрах, не только снижает их износ, но и улучшает компрессию двигателя.

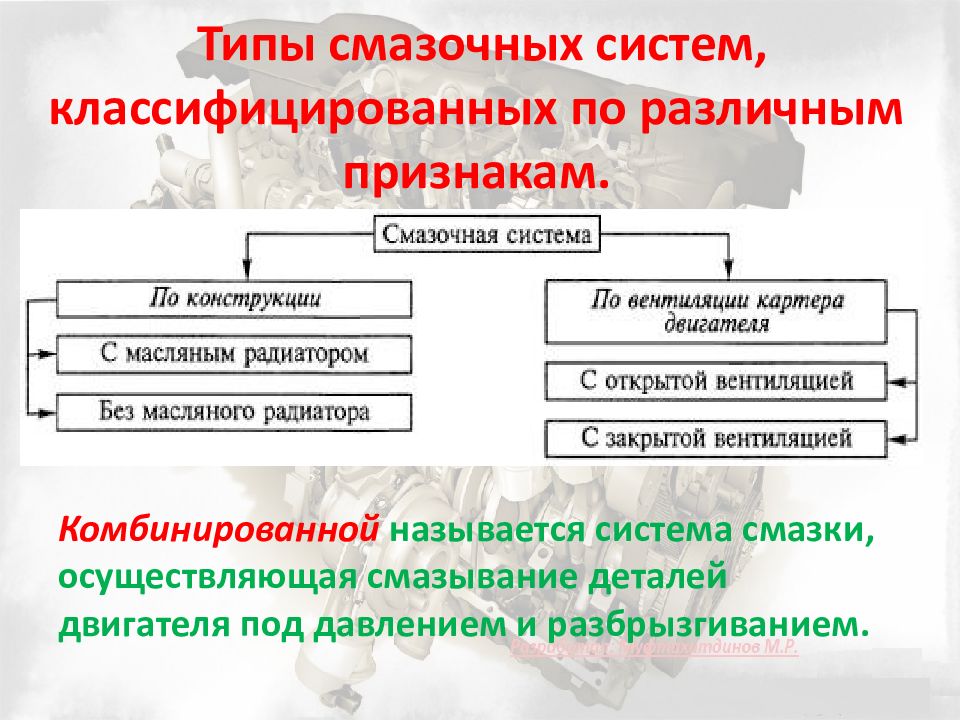

Комбинированной называется система смазки, осуществляющая смазывание деталей двигателя под давлением и разбрызгиванием.
Давление создается масляным насосом, а разбрызгивают масло коленчатый вал и другие быстровращающиеся детали двигателя. Под давлением смазываются наиболее нагруженные трущиеся детали двигателей – коренные и шатунные подшипники коленчатого вала, опорные подшипники распределительного вала, подшипники вала привода масляного насоса и др.

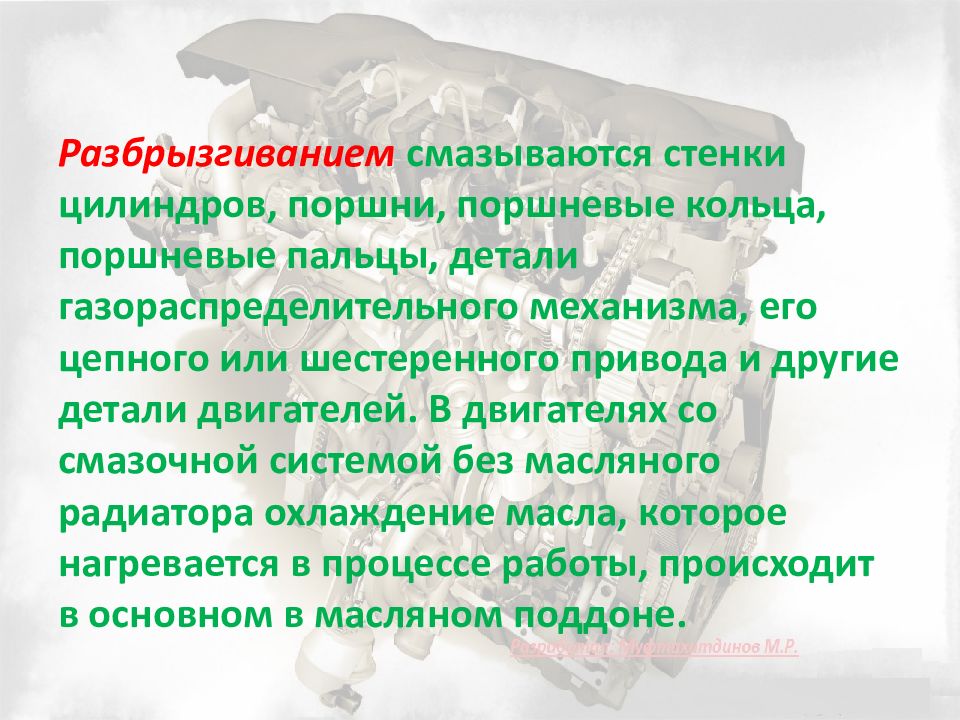

Разбрызгиванием смазываются стенки цилиндров, поршни, поршневые кольца, поршневые пальцы, детали газораспределительного механизма, его цепного или шестеренного привода и другие детали двигателей. В двигателях со смазочной системой без масляного радиатора охлаждение масла, которое нагревается в процессе работы, происходит в основном в масляном поддоне.

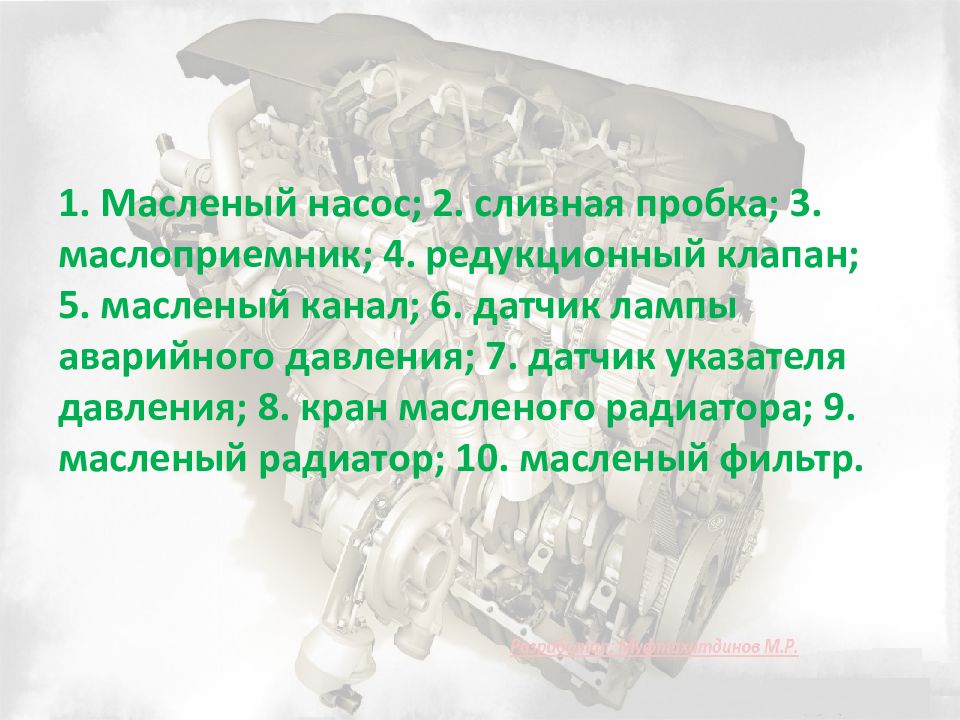

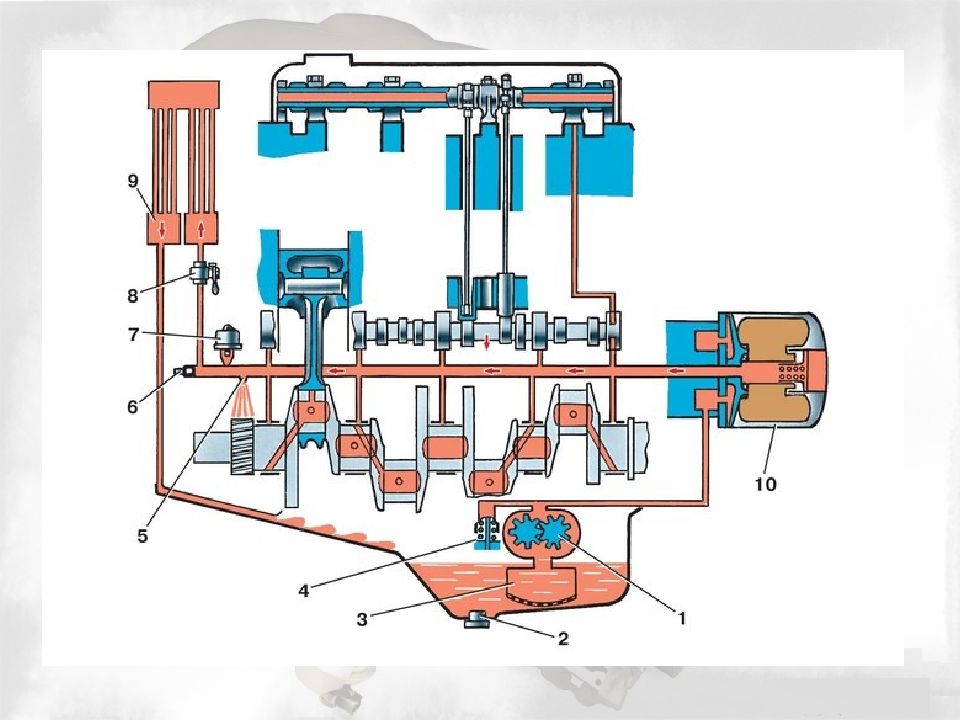

1. Масленый насос; 2. сливная пробка; 3. маслоприемник; 4. редукционный клапан; 5. масленый канал; 6. датчик лампы аварийного давления; 7. датчик указателя давления; 8. кран масленого радиатора; 9. масленый радиатор; 10. масленый фильтр.
При наличии в смазочной системе масляного радиатора охлаждение масла осуществляется и в масляном поддоне, и в масляном радиаторе, которые включается в работу при длительном движении автомобиля с высокими скоростями и при эксплуатации автомобиля летом.

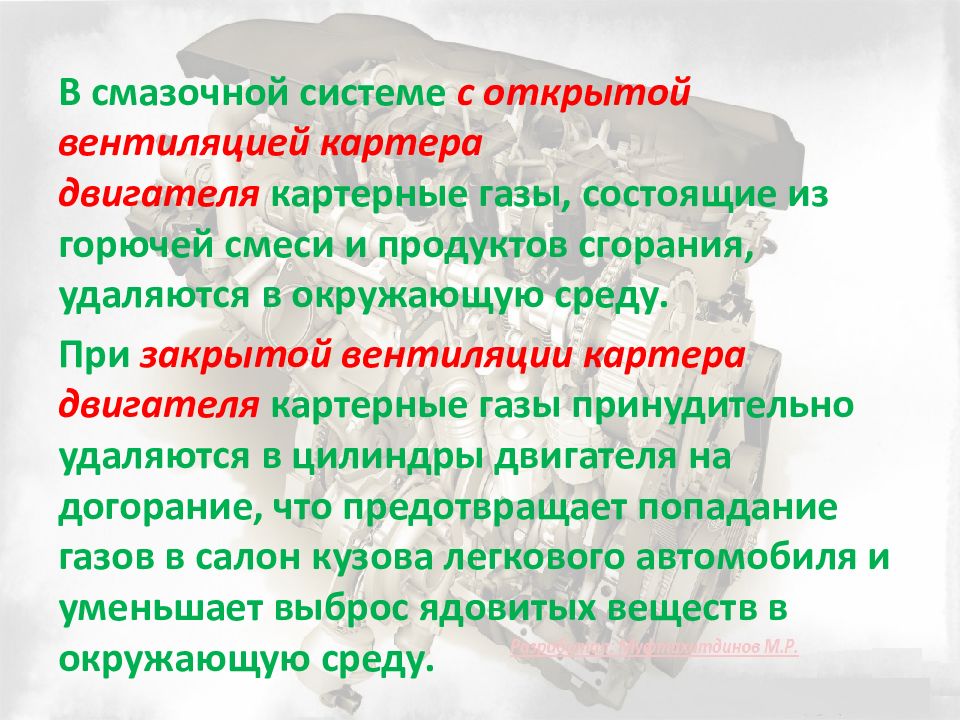

В смазочной системе с открытой вентиляцией картера двигателя картерные газы, состоящие из горючей смеси и продуктов сгорания, удаляются в окружающую среду. При закрытой вентиляции картера двигателя картерные газы принудительно удаляются в цилиндры двигателя на догорание, что предотвращает попадание газов в салон кузова легкового автомобиля и уменьшает выброс ядовитых веществ в окружающую среду.

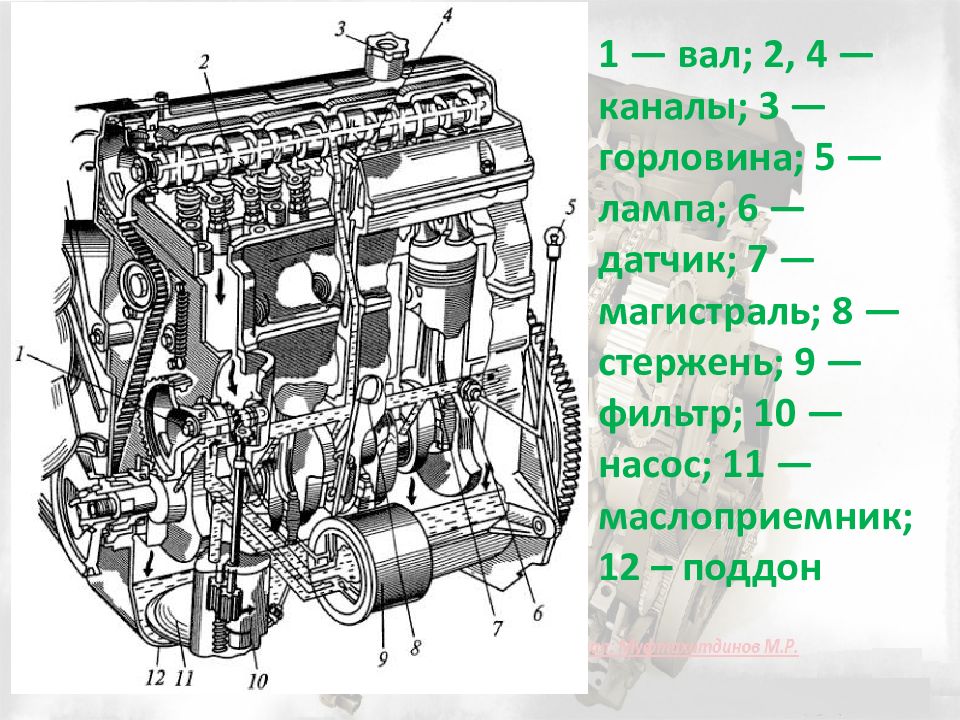

1 — вал; 2, 4 — каналы; 3 — горловина; 5 — лампа; 6 — датчик; 7 — магистраль; 8 — стержень; 9 — фильтр; 10 — насос; 11 — маслоприемник; 12 – поддон
