Подготовил учитель технологии ГБОУ Школы №2001 Мосин Сергей Владимирович.
Рабочий орган Двигатель Передаточный механизм Три основных части любой машины

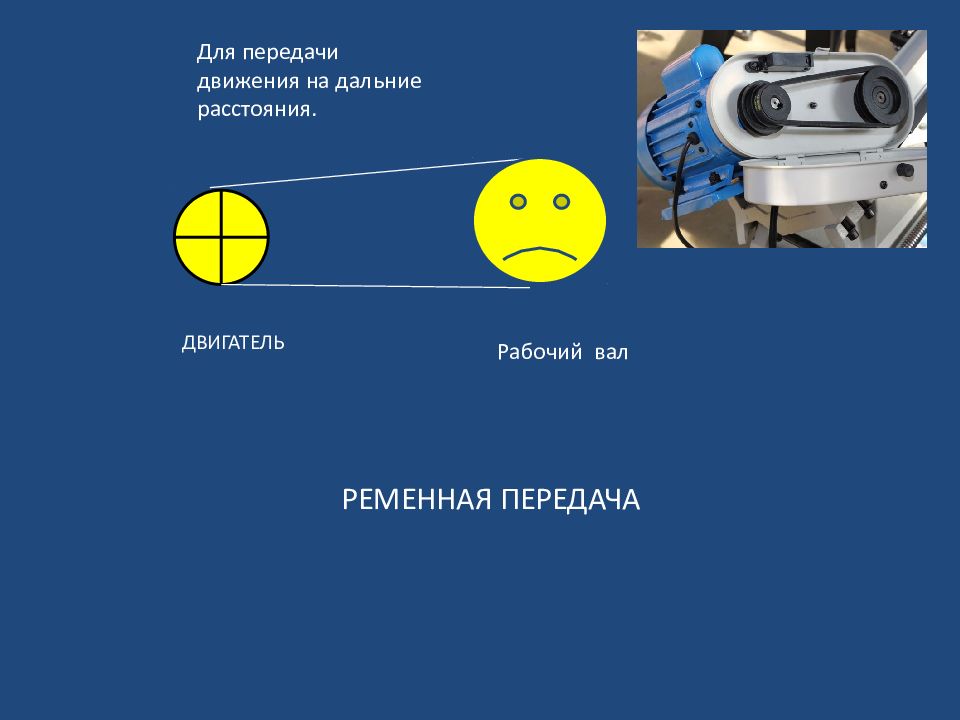

ДВИГАТЕЛЬ Рабочий вал РЕМЕННАЯ ПЕРЕДАЧА Для передачи движения на дальние расстояния.

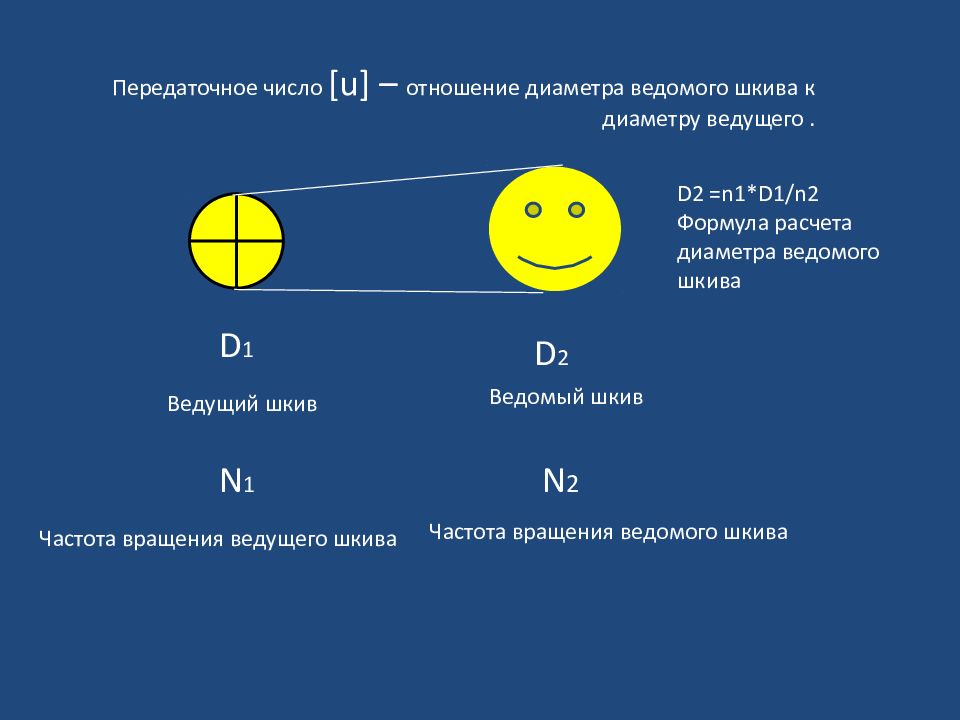

Передаточное число [u] – отношение диаметра ведомого шкива к диаметру ведущего. D 1 D 2 Ведущий шкив Ведомый шкив N 1 N 2 Частота вращения ведущего шкива Частота вращения ведомого шкива D2 =n1*D1/n2 Формула расчета диаметра ведомого шкива

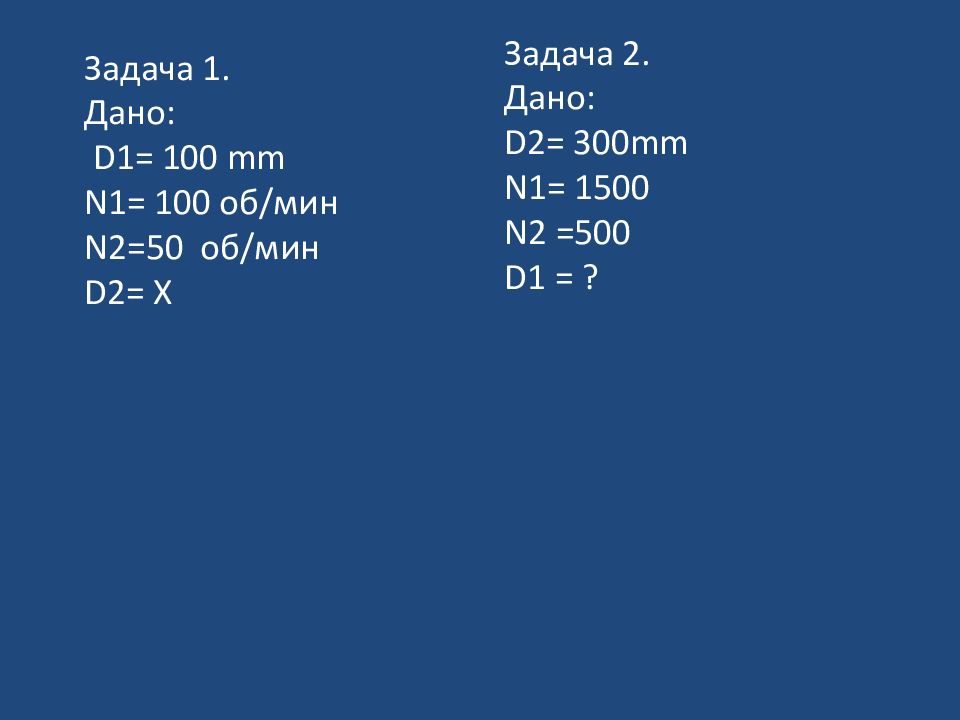

Задача 1. Дано: D1= 100 mm N1= 100 об/мин N2=50 об/мин D2= X Задача 2. Дано: D2= 300mm N1= 1500 N2 =500 D1 = ?
Наименование Изображение обозначение 1. Вал, ось, стержень 2. Шкив ступенчатый, закрепленный на валу 3. Передача клиновидным ремнем 4. Электродвигатель М

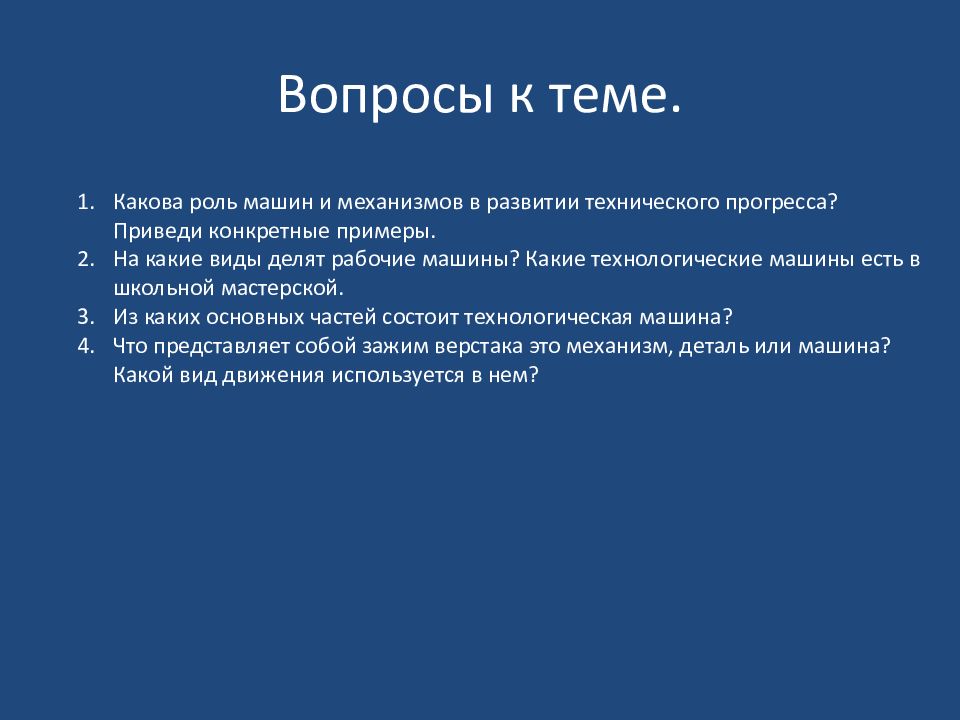

Какова роль машин и механизмов в развитии технического прогресса? Приведи конкретные примеры. На какие виды делят рабочие машины? Какие технологические машины есть в школьной мастерской. Из каких основных частей состоит технологическая машина? Что представляет собой зажим верстака это механизм, деталь или машина? Какой вид движения используется в нем?
