Тема: «Основные технологические операции, выполняемые ИРАС (инструментом ручным аварийно-спасательным)» Учебное занятие № 10 25 сентября 2013 г. ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57 Территориальное подразделение «Нагатино-2» 1

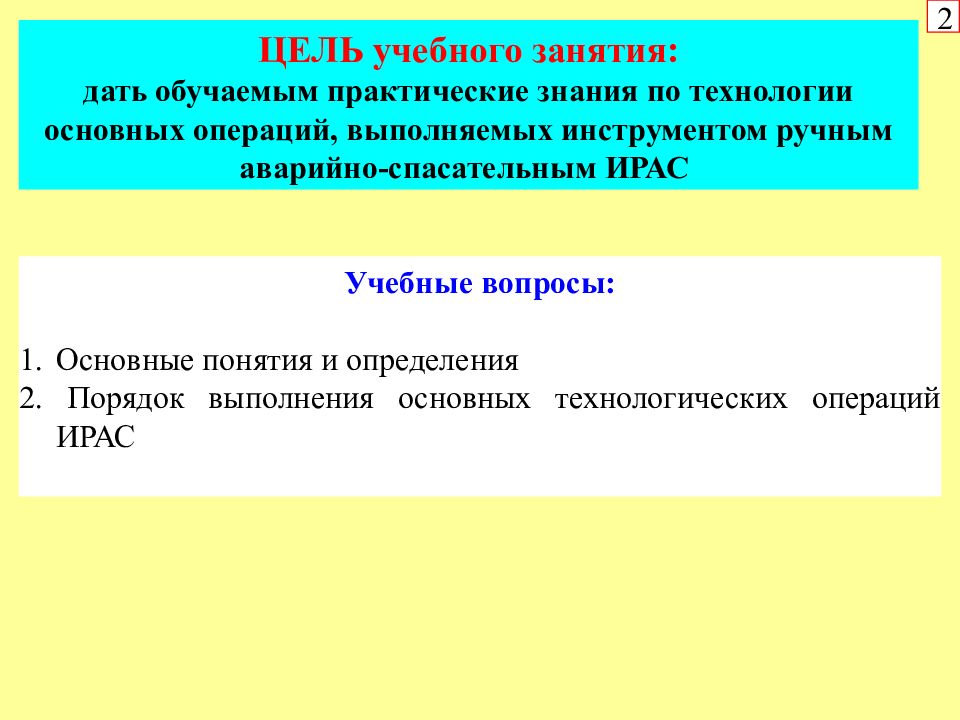

ЦЕЛЬ учебного занятия: дать обучаемым практические знания по технологии основных операций, выполняемых инструментом ручным аварийно-спасательным ИРАС Учебные вопросы: Основные понятия и определения 2. Порядок выполнения основных технологических операций ИРАС 2

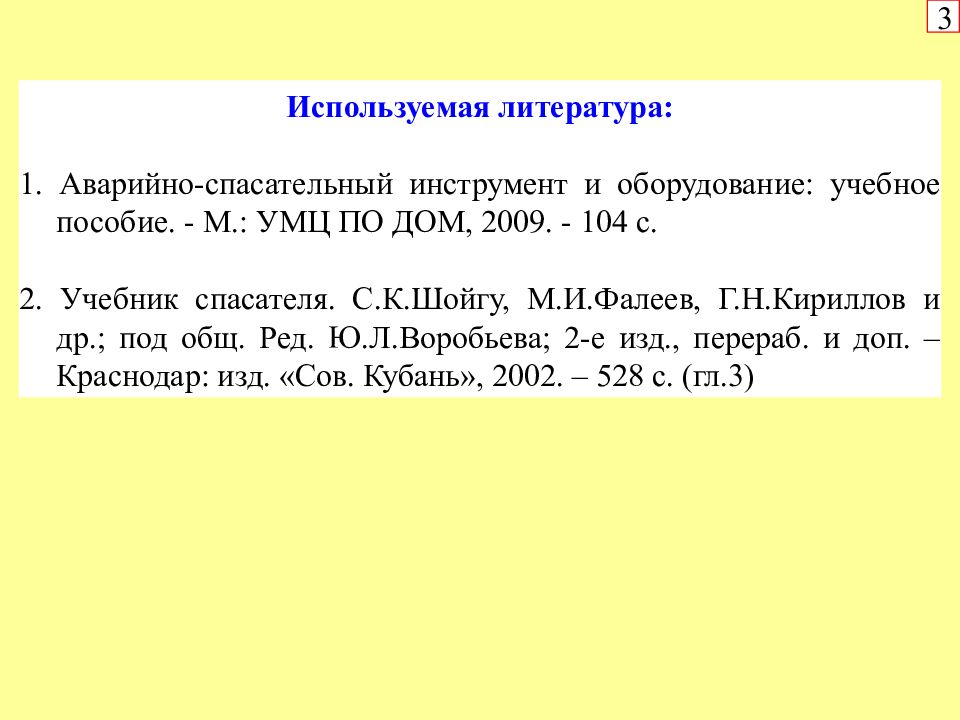

Используемая литература: 1. Аварийно-спасательный инструмент и оборудование: учебное пособие. - М.: УМЦ ПО ДОМ, 2009. - 104 с. 2. Учебник спасателя. С.К.Шойгу, М.И.Фалеев, Г.Н.Кириллов и др.; под общ. Ред. Ю.Л.Воробьева; 2-е изд., перераб. и доп. – Краснодар: изд. «Сов. Кубань», 2002. – 528 с. (гл.3) 3

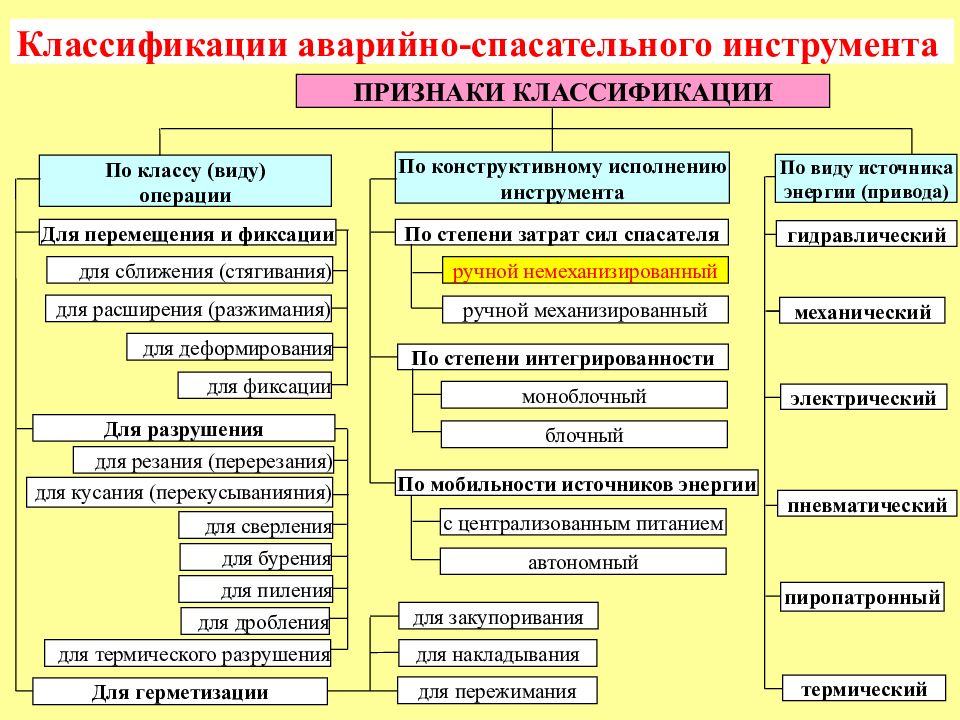

Классификации аварийно-спасательного инструмента ПРИЗНАКИ КЛАССИФИКАЦИИ По конструктивному исполнению инструмента По классу (виду) операции для фиксации Для перемещения и фиксации для сближения (стягивания) для расширения (разжимания) для деформирования Для разрушения для резания (перерезания) для кусания (перекусыванияния) для сверления для бурения для пиления для дробления для термического разрушения Для герметизации ручной механизированный По степени затрат сил спасателя По степени интегрированности По мобильности источников энергии моноблочный блочный с централизованным питанием автономный для пережимания для закупоривания для накладывания По виду источника энергии (привода) ручной немеханизированный термический пиропатронный пневматический электрический механический гидравлический

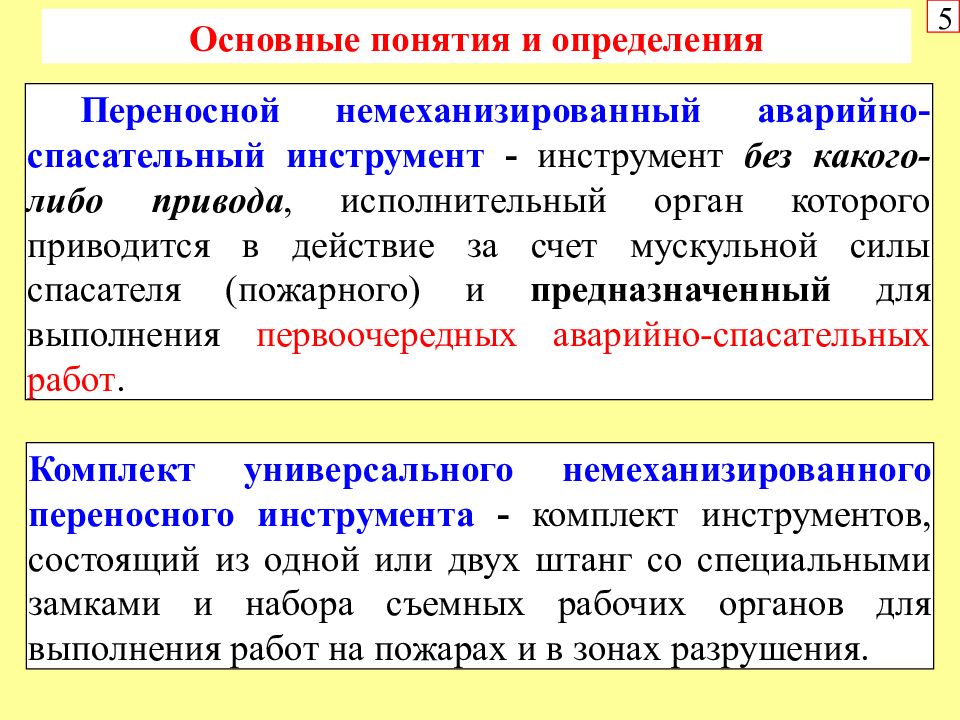

5 Основные понятия и определения Переносной немеханизированный аварийно-спасательный инструмент - инструмент без какого-либо привода, исполнительный орган которого приводится в действие за счет мускульной силы спасателя (пожарного) и предназначенный для выполнения первоочередных аварийно-спасательных работ. Комплект универсального немеханизированного переносного инструмента - комплект инструментов, состоящий из одной или двух штанг со специальными замками и набора съемных рабочих органов для выполнения работ на пожарах и в зонах разрушения.

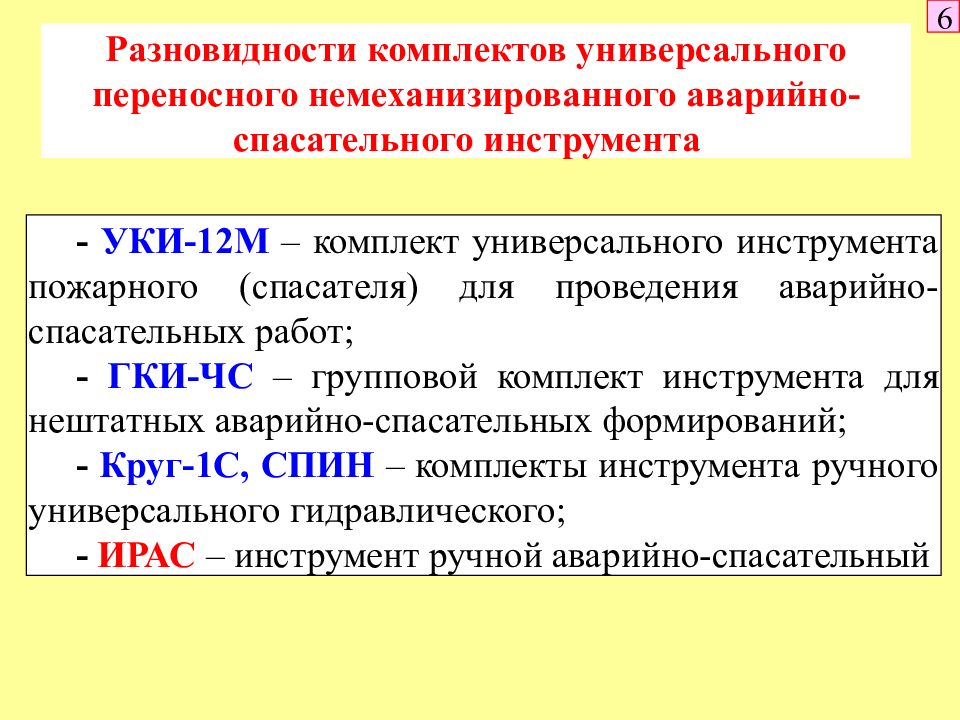

6 Разновидности комплектов универсального переносного немеханизированного аварийно-спасательного инструмента - УКИ-12М – комплект универсального инструмента пожарного (спасателя) для проведения аварийно-спасательных работ; - ГКИ-ЧС – групповой комплект инструмента для нештатных аварийно-спасательных формирований; - Круг-1С, СПИН – комплекты инструмента ручного универсального гидравлического; - ИРАС – инструмент ручной аварийно-спасательный
7 ИРАС – инструмент ручной аварийно-спасательный ИРАС предназначен для выполнения операций, связанных с деформацией и разрушением элементов конструкций транспортных средств, поврежденных при ДТП, а также строительных и других конструкций, поврежденных вследствие аварии или стихийного бедствия, с целью расширения доступа к пострадавшим, ускорения освобождения проезжей части дорог. Инструментом работает один спасатель (пожарный).

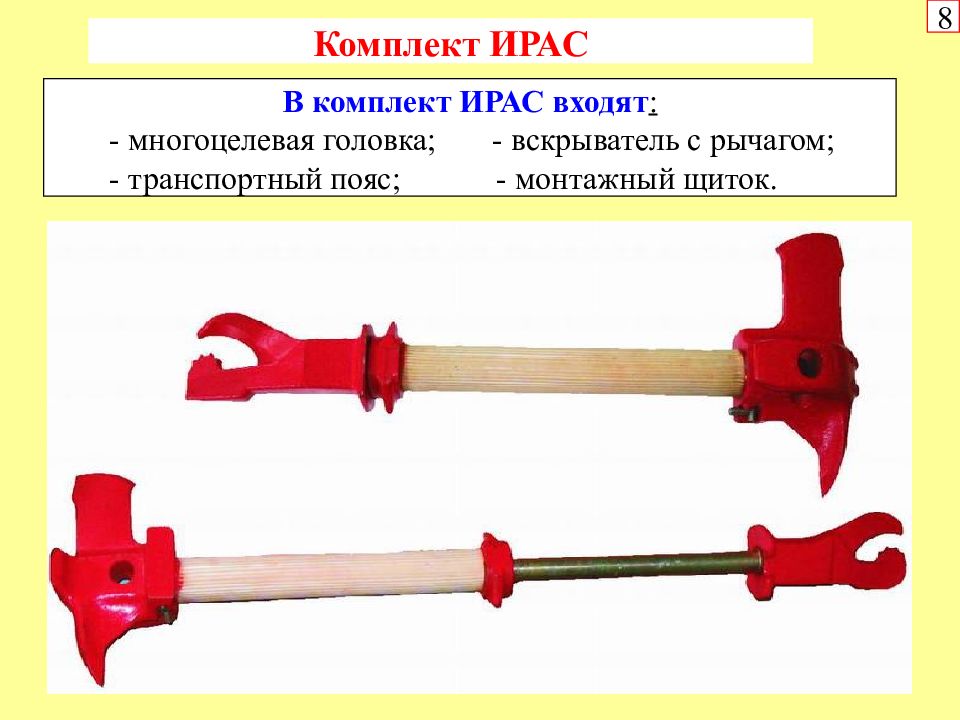

8 Комплект ИРАС В комплект ИРАС входят : - многоцелевая головка; - вскрыватель с рычагом; - транспортный пояс; - монтажный щиток.
9 Основные составные части ИРАС Многоцелевая головка состоит из 3-х основных частей : 1) трехгранное острие – кайло ( поз. 2 ); 2) рубящая часть с острой кромкой и 4-мя выступами ( поз. 1 ); 3) изогнутый шип на торце головки ( поз. 3 ). а – многоцелевая головка: 1- рубящая часть многоцелевой головки; 2- острие-кайло на многоцелевой головке; 3- изогнутый шип на торце головки; 4- рефление на многоцелевой головке; 5- два отверстия в центре головки; 6- фиксатор головки; 7- опорная труба многоцелевой головки; 8- основание опорной трубы головки; б – вскрыватель: 9- буртик ножа вскрывателя со штангой; 10- нож вскрывателя; 11- продольный паз с режущей кромкой вскрывателя; 12- зубчатый край вскрывателя

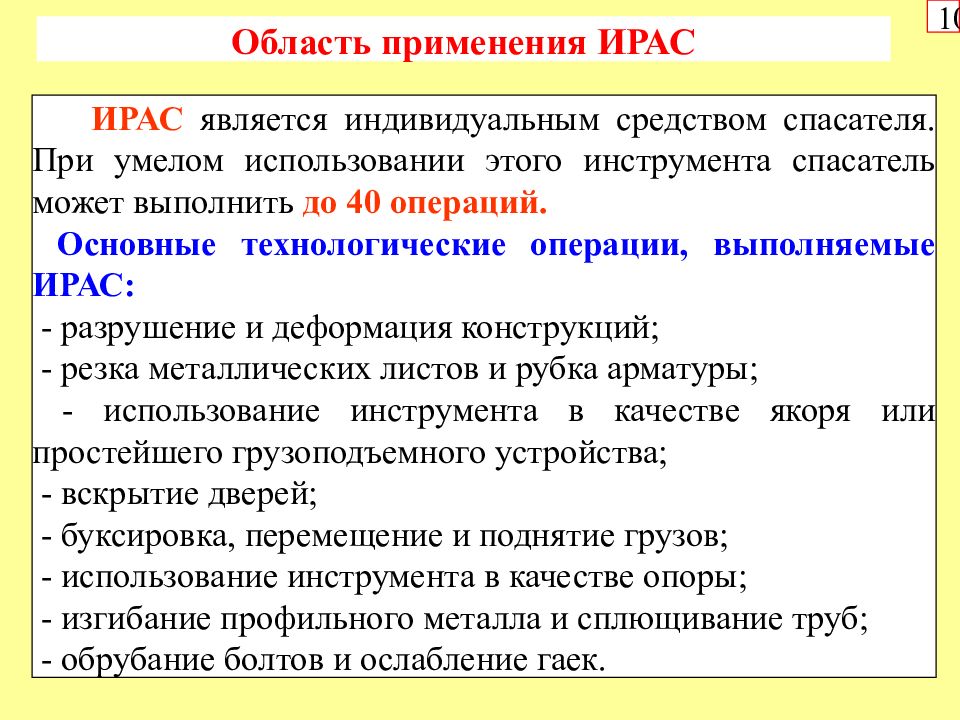

10 Область применения ИРАС ИРАС является индивидуальным средством спасателя. При умелом использовании этого инструмента спасатель может выполнить до 40 операций. Основные технологические операции, выполняемые ИРАС: - разрушение и деформация конструкций; - резка металлических листов и рубка арматуры; - использование инструмента в качестве якоря или простейшего грузоподъемного устройства; - вскрытие дверей; - буксировка, перемещение и поднятие грузов; - использование инструмента в качестве опоры; - изгибание профильного металла и сплющивание труб; - обрубание болтов и ослабление гаек.
11 Основные технологические операции Пробивка металлических листов 1) кайлом или 2) рубящей частью многоцелевой головки При использовании кайла или рубящей части многоцелевой головки необходимо: 1) Взять инструмент двумя руками за опорную трубу (при этом ИРАС может быть как в собранном виде, так и в разъединенном) и нанести удар трехугольным острием кайла по пробиваемому металлическому листу 2) Взять инструмент двумя руками за опорную трубу (при этом ИРАС может быть как в собранном виде, так и в разъединенном) и нанести удар рубящей частью головки с острой кромкой по пробиваемому металлу
12 3) Пробивка металлических листов лезвием всрывателя При работе лезвием вскрывателя с использованием многоцелевой головки как ударного инструмента необходимо : 1) Повернуть фиксатор вскрывателя на 90º; 2) Левой рукой взяться за вскрыватель так, чтобы рука была за выступом основания вскрывателя; 3) Установить лезвие ножа вскрывателя на разрубаемую поверхность, правой рукой взяться за рукоять опорной трубы и выдвинуть многоцелевую головку по штанге вскрывателя как по направляющей; 4) Резким движением нанести удар опорной трубой по основанию вскрывателя

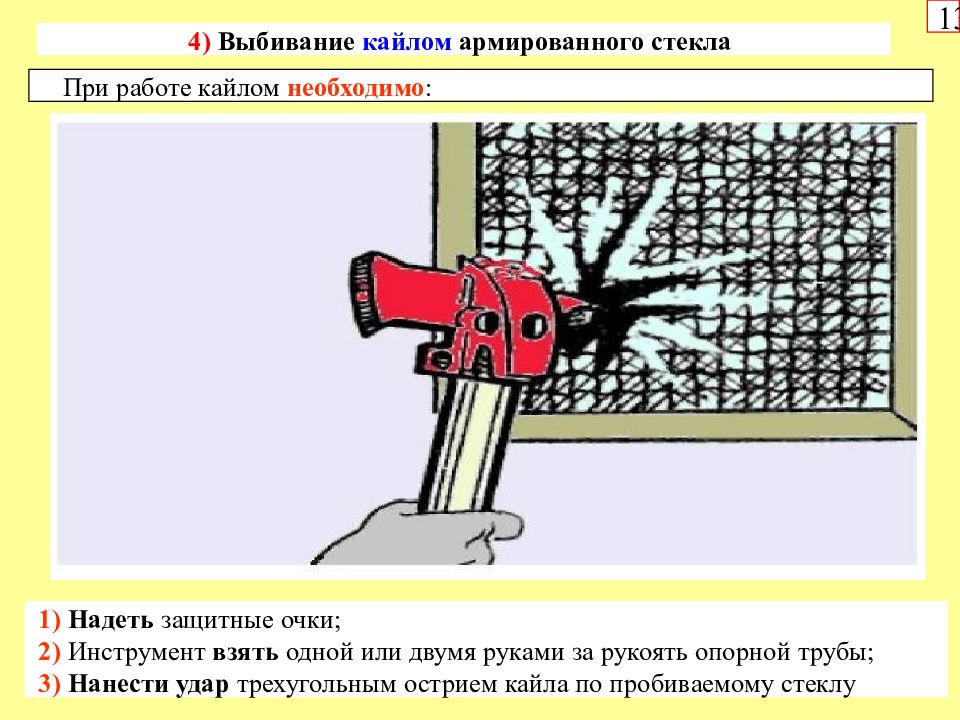

13 4) Выбивание кайлом армированного стекла При работе кайлом необходимо : 1) Надеть защитные очки; 2) Инструмент взять одной или двумя руками за рукоять опорной трубы; 3) Нанести удар трехугольным острием кайла по пробиваемому стеклу

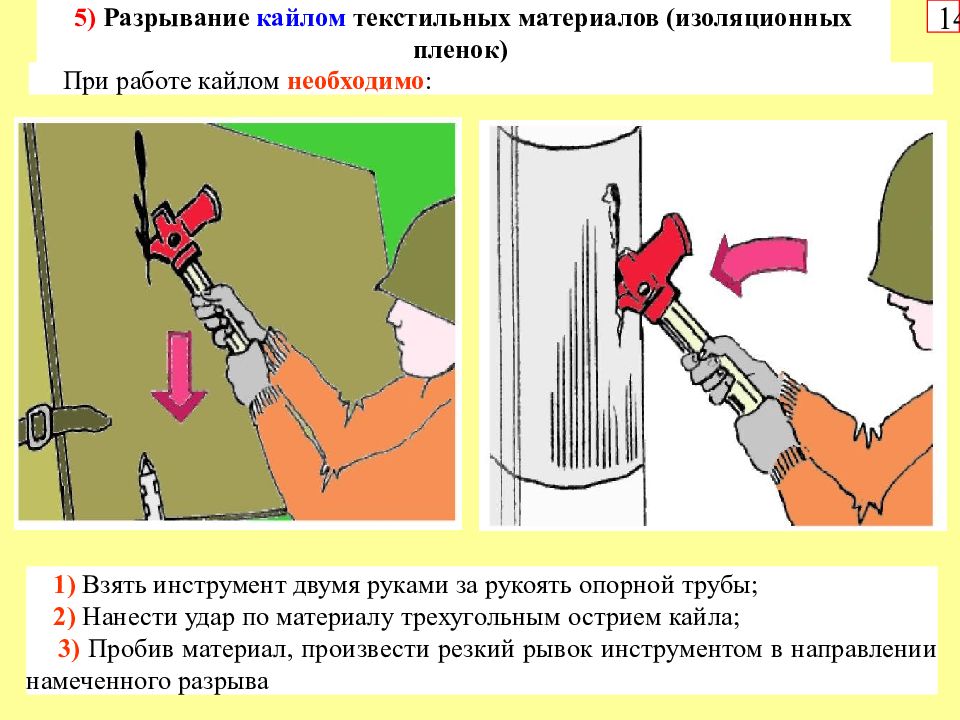

14 5) Разрывание кайлом текстильных материалов (изоляционных пленок) При работе кайлом необходимо : 1) Взять инструмент двумя руками за рукоять опорной трубы; 2) Нанести удар по материалу трехугольным острием кайла; 3) Пробив материал, произвести резкий рывок инструментом в направлении намеченного разрыва
15 6) Разрезание металлических листов вскрывателем При работе вскрывателем необходимо : 1) Разъединить инструмент; 2) Нанести удар кайлом многоцелевой головки по материалу; 3) Многоцелевую головку отложить в сторону; 4) Вставить лезвие вскрывателя в образовавшееся отверстие так, чтобы нож вскрывателя был в теле материала, а зубчатый край - наверху; 5) Взяться двумя руками за штангу вскрывателя; 6) Движением штанги вскрывателя вверх и от себя, произвести разрезание металла режущей кромкой
16 7) Разрезание металлических листов инструментом в сборе При использовании инструмента в сборе необходимо : 1) Взять инструмент двумя руками и нанести удар кайлом многоцелевой головки по материалу; 2) Вставить лезвие вскрывателя в образовавшееся отверстие так, чтобы нож вскрывателя был в теле материала, а зубчатый край - наверху; 3) Повернуть фиксатор вскрывателя на 90 град; 4) Взяться обеими руками за рукоять опорной трубы и выдвинуть многоцелевую головку по штанге вскрывателя, как по направляющей до упора; 5) Движением многоцелевой головки вверх и от себя, произвести разрезание металла режущей кромкой
17 8) Рубка досок кайлом При рубке досок кайлом необходимо : 1) Взять инструмент двумя руками; 2) Нанести несколько ударов кайлом по разрубаемому материалу

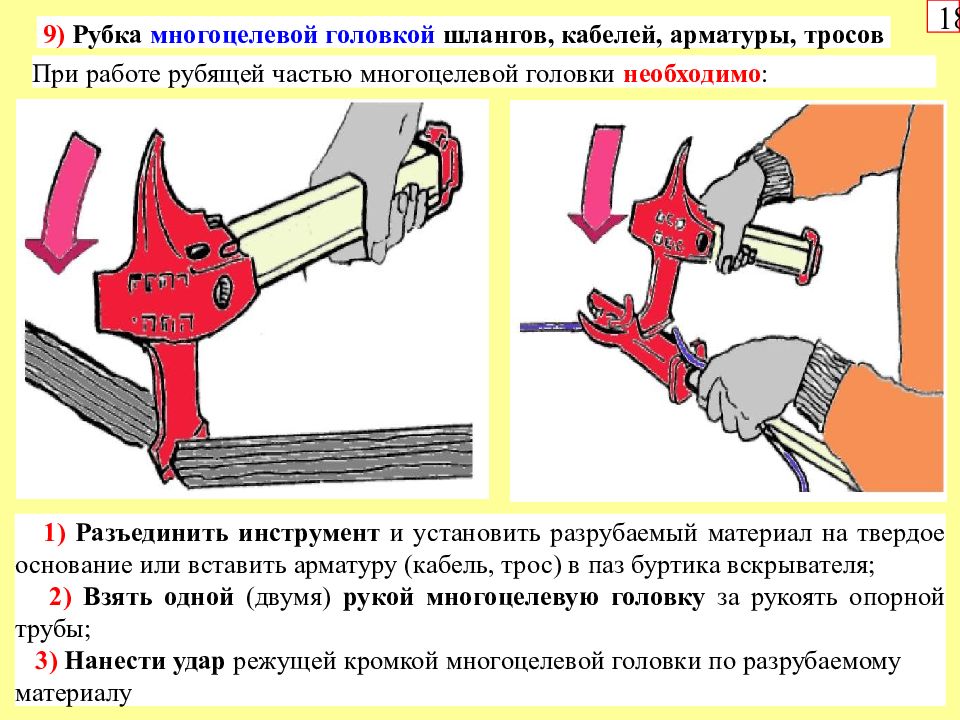

18 9) Рубка многоцелевой головкой шлангов, кабелей, арматуры, тросов При работе рубящей частью многоцелевой головки необходимо : 1) Разъединить инструмент и установить разрубаемый материал на твердое основание или вставить арматуру (кабель, трос) в паз буртика вскрывателя; 2) Взять одной (двумя) рукой многоцелевую головку за рукоять опорной трубы; 3) Нанести удар режущей кромкой многоцелевой головки по разрубаемому материалу
19 10) Отжим досок с помощью головки и штанги вскрывателя Для отжатия досок необходимо : 1) Разъединить инструмент; 2) Вставить штангу вскрывателя в отверстие многоцелевой головки так, чтобы она была перпендикулярна опорной трубе; 3) Левой рукой взяться за рукоять опорной трубы, а правой - за штангу вскрывателя и отжать доску

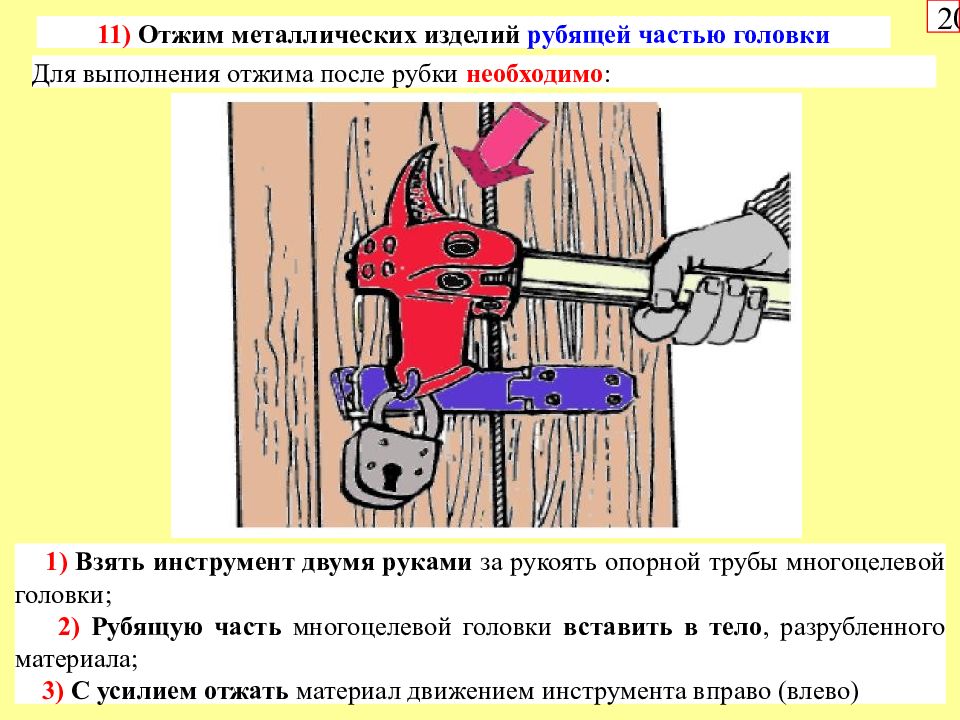

20 11) Отжим металлических изделий рубящей частью головки Для выполнения отжима после рубки необходимо : 1) Взять инструмент двумя руками за рукоять опорной трубы многоцелевой головки; 2) Рубящую часть многоцелевой головки вставить в тело, разрубленного материала; 3) С усилием отжать материал движением инструмента вправо (влево)
21 12) Использование инструмента как якоря Для использования инструмента как якоря в мягком грунте необходимо : 1) Разъединить инструмент; 2) Вставить вскрыватель штангой в отверстие многоцелевой головки и вбить штангу в грунт; 3) Завязать веревку за вскрыватель в сторону, в которую направлена рукоять опорной трубы многоцелевой головки

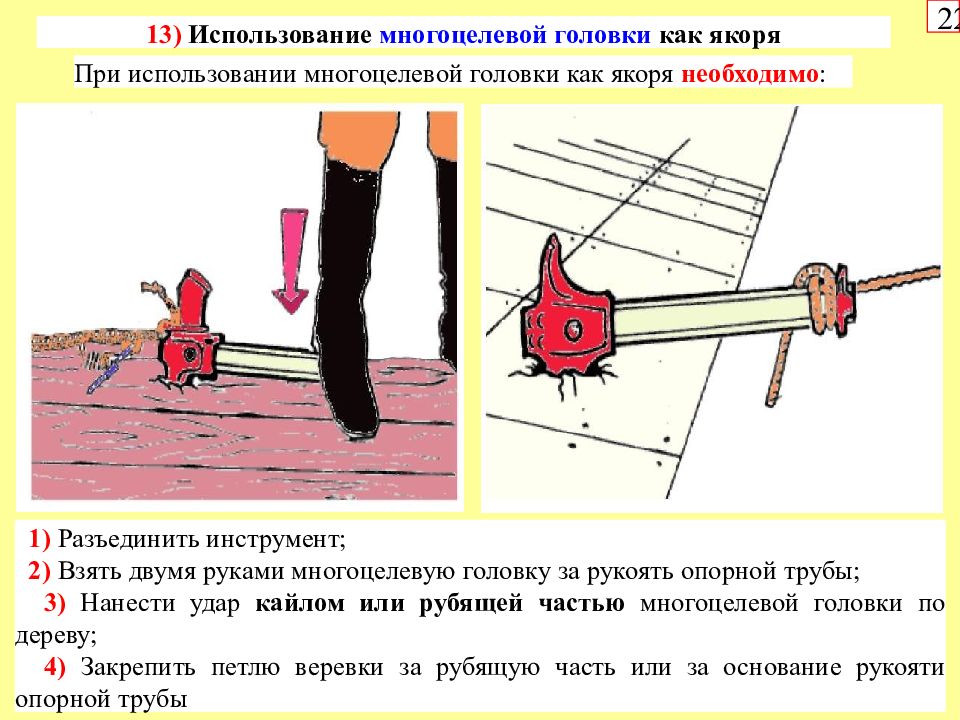

22 13) Использование многоцелевой головки как якоря При использовании многоцелевой головки как якоря необходимо : 1) Разъединить инструмент; 2) Взять двумя руками многоцелевую головку за рукоять опорной трубы; 3) Нанести удар кайлом или рубящей частью многоцелевой головки по дереву; 4) Закрепить петлю веревки за рубящую часть или за основание рукояти опорной трубы

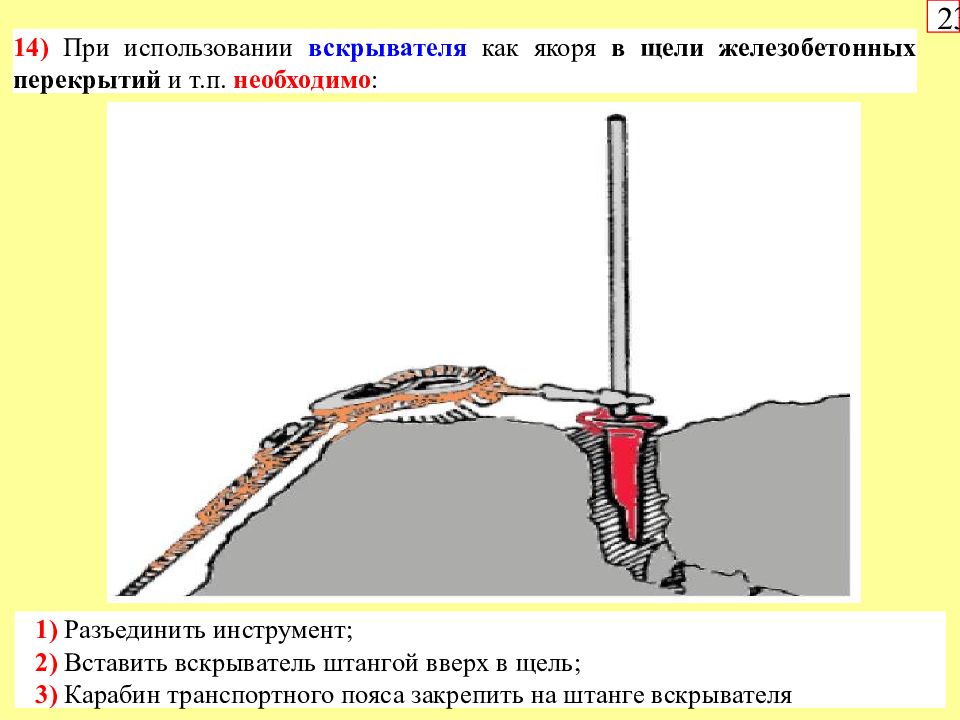

23 14) При использовании вскрывателя как якоря в щели железобетонных перекрытий и т.п. необходимо : 1) Разъединить инструмент; 2) Вставить вскрыватель штангой вверх в щель; 3) Карабин транспортного пояса закрепить на штанге вскрывателя

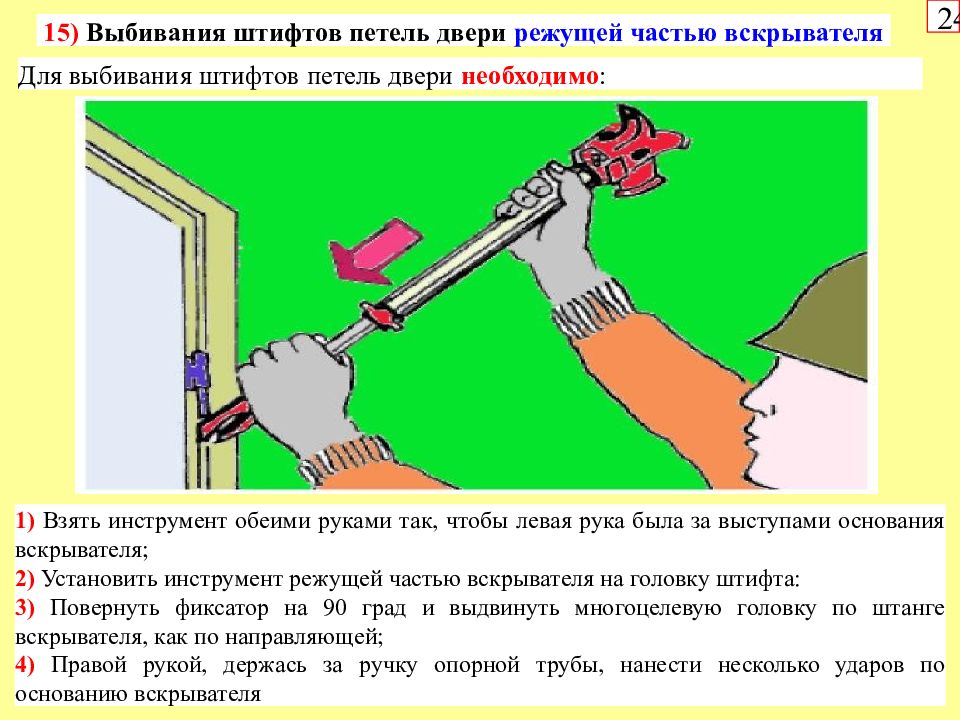

24 15) Выбивания штифтов петель двери режущей частью вскрывателя Для выбивания штифтов петель двери необходимо : 1) Взять инструмент обеими руками так, чтобы левая рука была за выступами основания вскрывателя; 2) Установить инструмент режущей частью вскрывателя на головку штифта: 3) Повернуть фиксатор на 90 град и выдвинуть многоцелевую головку по штанге вскрывателя, как по направляющей; 4) Правой рукой, держась за ручку опорной трубы, нанести несколько ударов по основанию вскрывателя

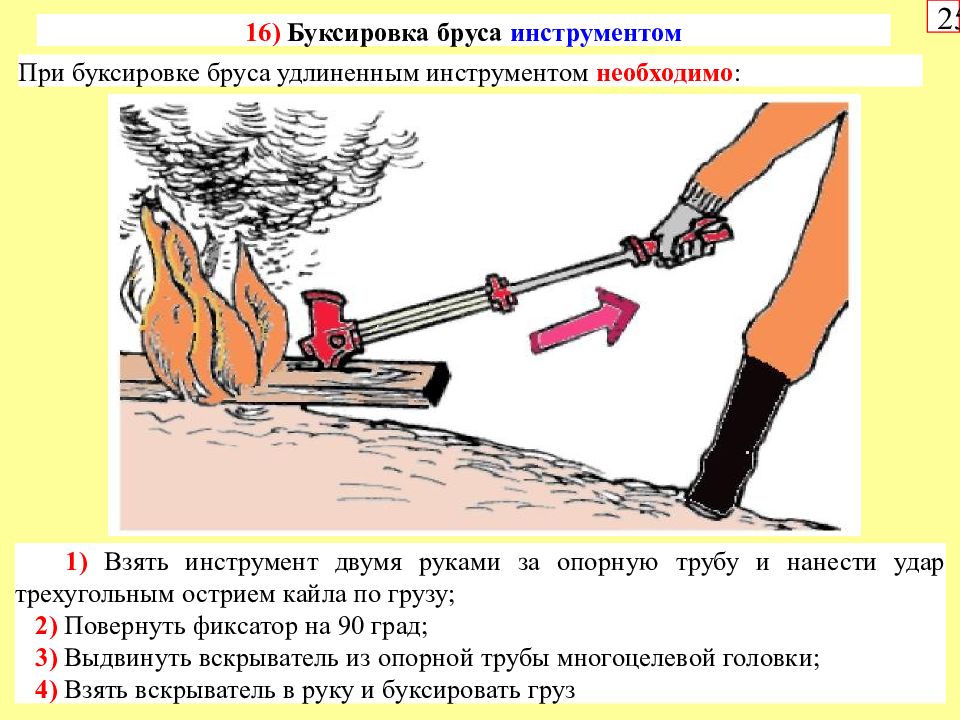

25 16) Буксировка бруса инструментом При буксировке бруса удлиненным инструментом необходимо : 1) Взять инструмент двумя руками за опорную трубу и нанести удар трехугольным острием кайла по грузу; 2) Повернуть фиксатор на 90 град; 3) Выдвинуть вскрыватель из опорной трубы многоцелевой головки; 4) Взять вскрыватель в руку и буксировать груз

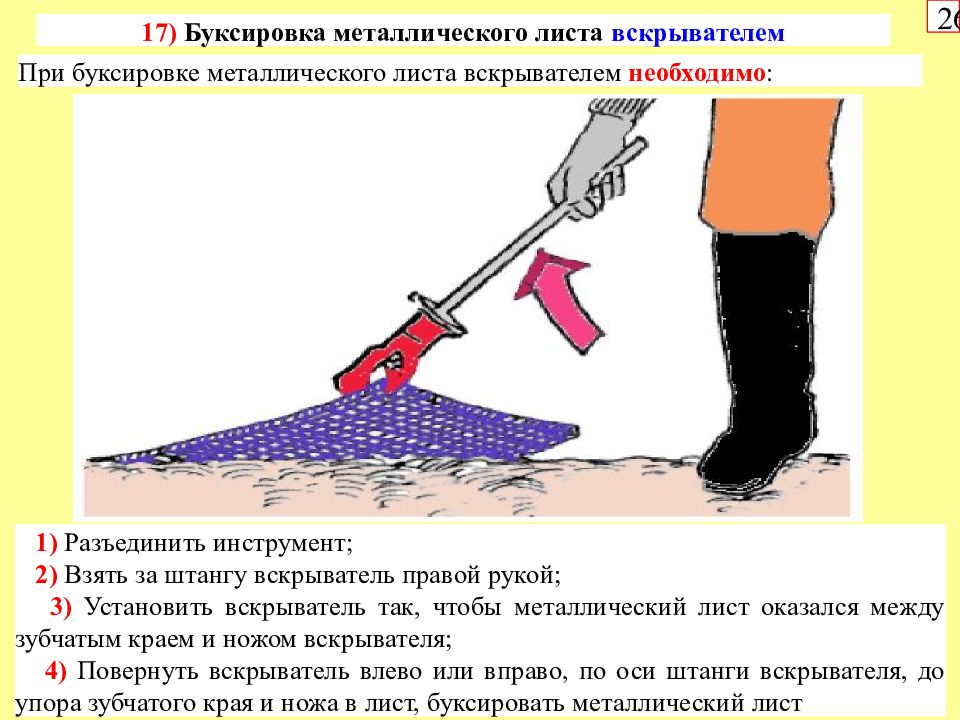

26 17) Буксировка металлического листа вскрывателем При буксировке металлического листа вскрывателем необходимо : 1) Разъединить инструмент; 2) Взять за штангу вскрыватель правой рукой; 3) Установить вскрыватель так, чтобы металлический лист оказался между зубчатым краем и ножом вскрывателя; 4) Повернуть вскрыватель влево или вправо, по оси штанги вскрывателя, до упора зубчатого края и ножа в лист, буксировать металлический лист
27 18) Перемещение груза а) Для перемещения груза с помощью инструмента и транспортного пояса необходимо : 1) Разъединить инструмент; 2) Взять правой рукой за опорную трубу, а левой - за вскрыватель; 3) Вставить штангу вскрывателя в отверстие многоцелевой головки, параллельно режущей кромке и кайлу; 4) Закрепить один конец транспортного пояса за груз, а другой - за неподвижную опору; 5) Поместить транспортный пояс между режущей кромкой многоцелевой головки и штангой вскрывателя; 6) Вращая опорную трубу вокруг оси штанги вскрывателя, перемещать груз
28 19) Перемещение груза б) Для перемещения груза с помощью инструмента и транспортного пояса необходимо : 1) Разъединить инструмент; 2) Забить вскрыватель в мягкий грунт или вставить в щель между железобетонными перекрытиями; 3) Вставить штангу вскрывателя в отверстие многоцелевой головки, параллельно режущей кромке и кайлу; 4) Закрепить ремень на режущей кромке; 5) Вращая опорную трубу вокруг оси штанги вскрывателя перемещать груз
29 20) Подъем груза

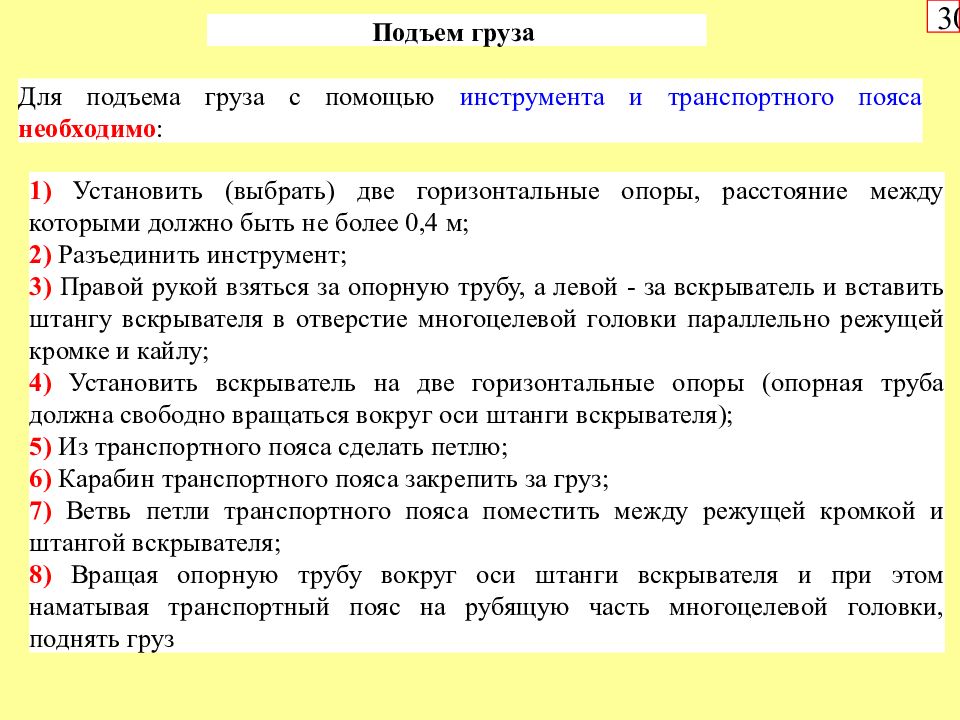

30 Подъем груза Для подъема груза с помощью инструмента и транспортного пояса необходимо : 1) Установить (выбрать) две горизонтальные опоры, расстояние между которыми должно быть не более 0,4 м; 2) Разъединить инструмент; 3) Правой рукой взяться за опорную трубу, а левой - за вскрыватель и вставить штангу вскрывателя в отверстие многоцелевой головки параллельно режущей кромке и кайлу; 4) Установить вскрыватель на две горизонтальные опоры (опорная труба должна свободно вращаться вокруг оси штанги вскрывателя); 5) Из транспортного пояса сделать петлю; 6) Карабин транспортного пояса закрепить за груз; 7) Ветвь петли транспортного пояса поместить между режущей кромкой и штангой вскрывателя; 8) Вращая опорную трубу вокруг оси штанги вскрывателя и при этом наматывая транспортный пояс на рубящую часть многоцелевой головки, поднять груз

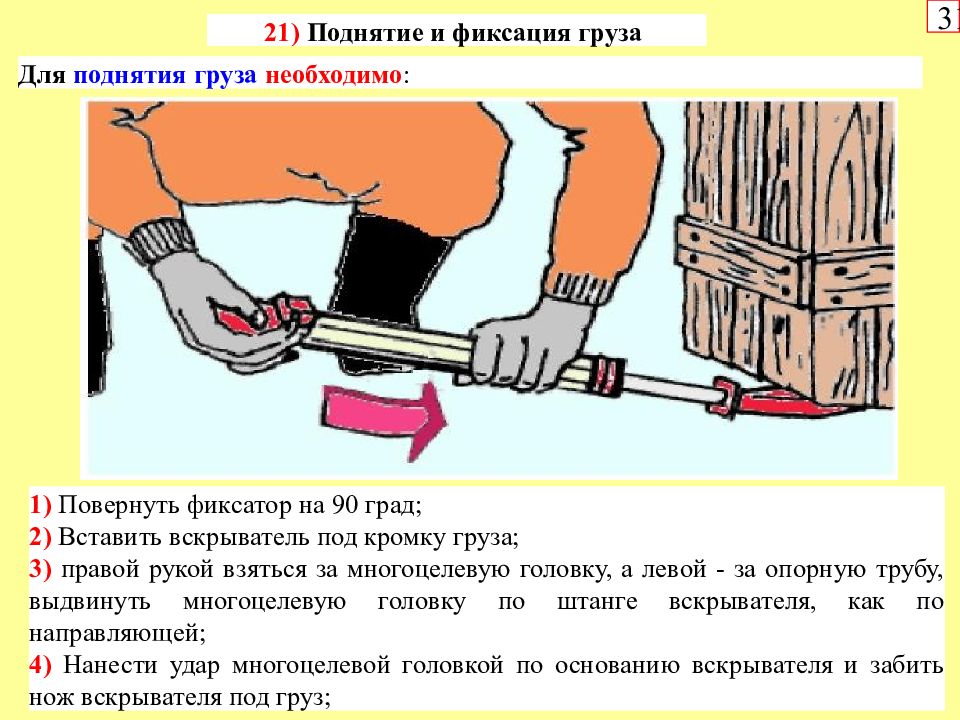

31 21) Поднятие и фиксация груза Для поднятия груза необходимо : 1) Повернуть фиксатор на 90 град; 2) Вставить вскрыватель под кромку груза; 3) правой рукой взяться за многоцелевую головку, а левой - за опорную трубу, выдвинуть многоцелевую головку по штанге вскрывателя, как по направляющей; 4) Нанести удар многоцелевой головкой по основанию вскрывателя и забить нож вскрывателя под груз;
32 Поднятие и фиксация груза Для поднятия груза и фиксации его в приподнятом положении необходимо : 5) Разъединить инструмент; 6) Держать обеими руками за опорную трубу, поместить изогнутый шип многоцелевой головки в образовавщуюся щель; 7) Наступив ногой на опорную трубу, приподнять груз и зафиксировать его

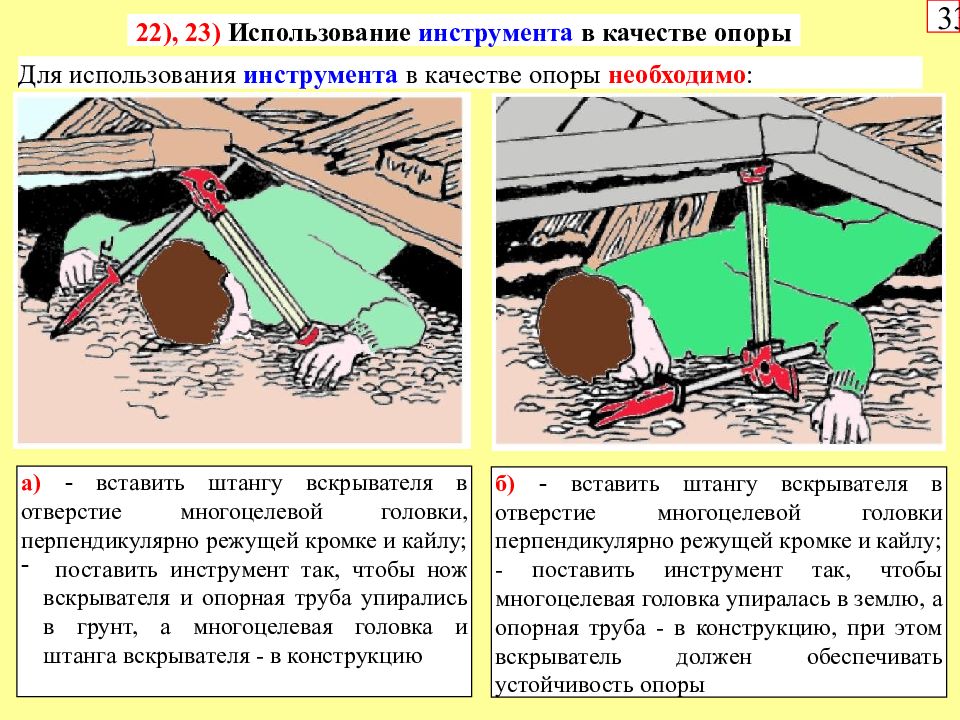

33 22), 23) Использование инструмента в качестве опоры Для использования инструмента в качестве опоры необходимо : а) - вставить штангу вскрывателя в отверстие многоцелевой головки, перпендикулярно режущей кромке и кайлу; поставить инструмент так, чтобы нож вскрывателя и опорная труба упирались в грунт, а многоцелевая головка и штанга вскрывателя - в конструкцию б) - вставить штангу вскрывателя в отверстие многоцелевой головки перпендикулярно режущей кромке и кайлу; - поставить инструмент так, чтобы многоцелевая головка упиралась в землю, а опорная труба - в конструкцию, при этом вскрыватель должен обеспечивать устойчивость опоры
34 25), 26) Использование инструмента в качестве опоры Для использования инструмента в качестве опоры необходимо : в) установить инструмент в сборе так, чтобы многоцелевая головка упиралась в наклонную стенку, а вскрыватель в капитальную г) взять инструмент за опорную трубу и нанести удар по деревянной поверхности трехгранным шипом, а по металлической поверхности - кайлом
35 27) Изгибание профильного металла Для гибки профильного металла необходимо : 1) Разъединить инструмент; 2) Вставить штангу вскрывателя в отверстие многоцелевой головки, параллельно режущей кромке и кайлу; 3) Установить инструмент так, чтобы профильный металл оказался между штангой вскрывателя и режущей кромкой; 4) Удерживая левой рукой вскрыватель, правой рукой повернуть опорную трубу на себя, вокруг оси штанги вскрывателя, согнуть металл
36 28) Сплющивание труб Для сплющивания труб необходимо : 1) Разъединить инструмент; 2) Вставить штангу вскрывателя в отверстие многоцелевой головки, параллельно режущей кромке и кайлу; 3) Установить трубу так, чтобы она оказалась между кайлом и штангой вскрывателя; 4) Удерживая вскрыватель левой рукой, правой рукой повернуть опорную трубу вниз, вокруг оси штанги вскрывателя, сплющить трубу

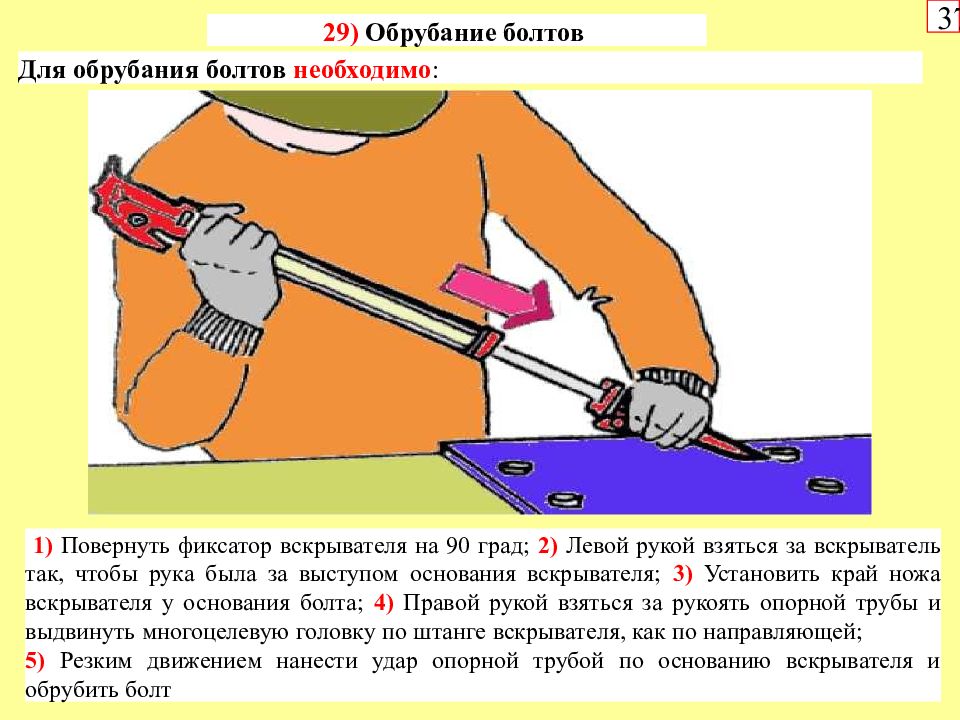

37 29) Обрубание болтов Для обрубания болтов необходимо : 1) Повернуть фиксатор вскрывателя на 90 град; 2) Левой рукой взяться за вскрыватель так, чтобы рука была за выступом основания вскрывателя; 3) Установить край ножа вскрывателя у основания болта; 4) Правой рукой взяться за рукоять опорной трубы и выдвинуть многоцелевую головку по штанге вскрывателя, как по направляющей; 5) Резким движением нанести удар опорной трубой по основанию вскрывателя и обрубить болт

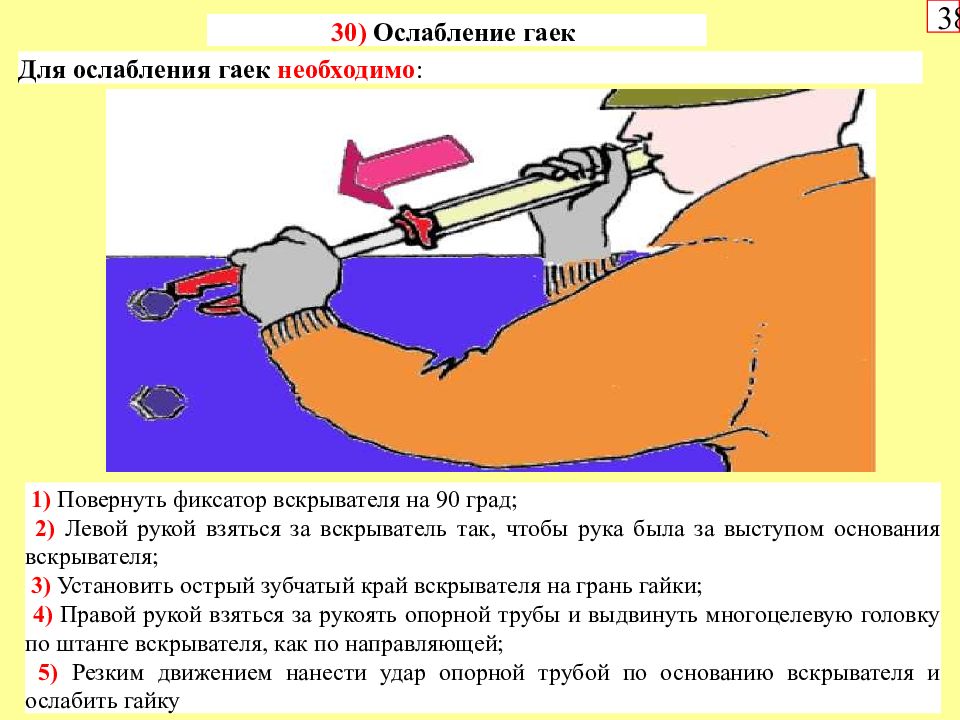

38 30) Ослабление гаек Для ослабления гаек необходимо : 1) Повернуть фиксатор вскрывателя на 90 град; 2) Левой рукой взяться за вскрыватель так, чтобы рука была за выступом основания вскрывателя; 3) Установить острый зубчатый край вскрывателя на грань гайки; 4) Правой рукой взяться за рукоять опорной трубы и выдвинуть многоцелевую головку по штанге вскрывателя, как по направляющей; 5) Резким движением нанести удар опорной трубой по основанию вскрывателя и ослабить гайку
Проведение операций ручным инструментом

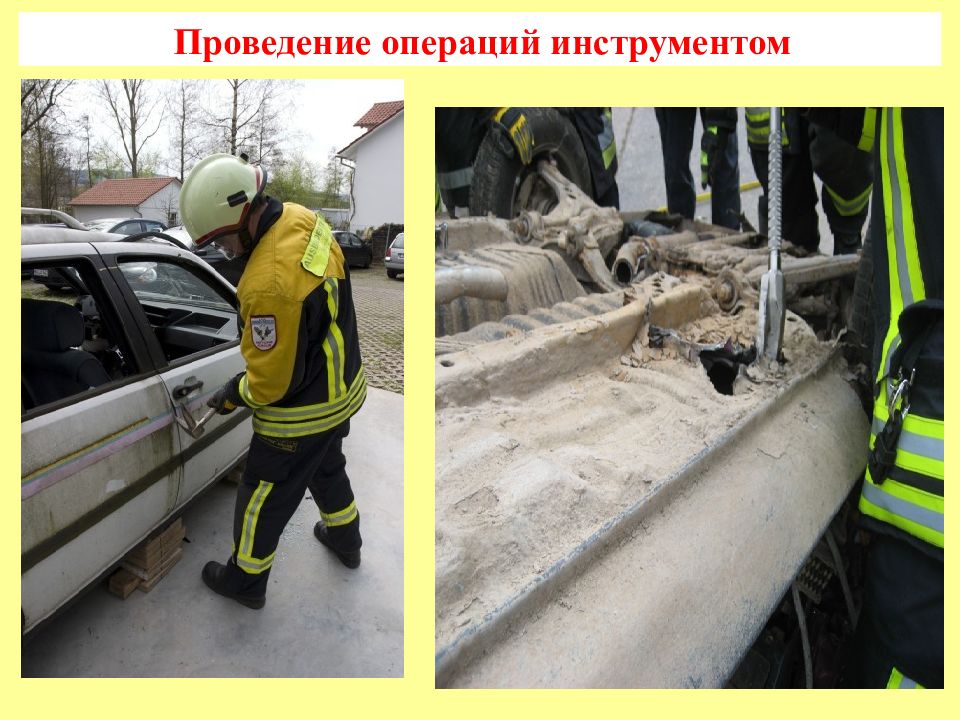

Проведение операций инструментом
