система управления огнём БМП-2
ДА НЕТ СИСТЕМА УПРАВЛЕНИЯ ОГНЕМ БМП-2 Запустить программу ? кафедра БМ и АП Москва-2007 г.

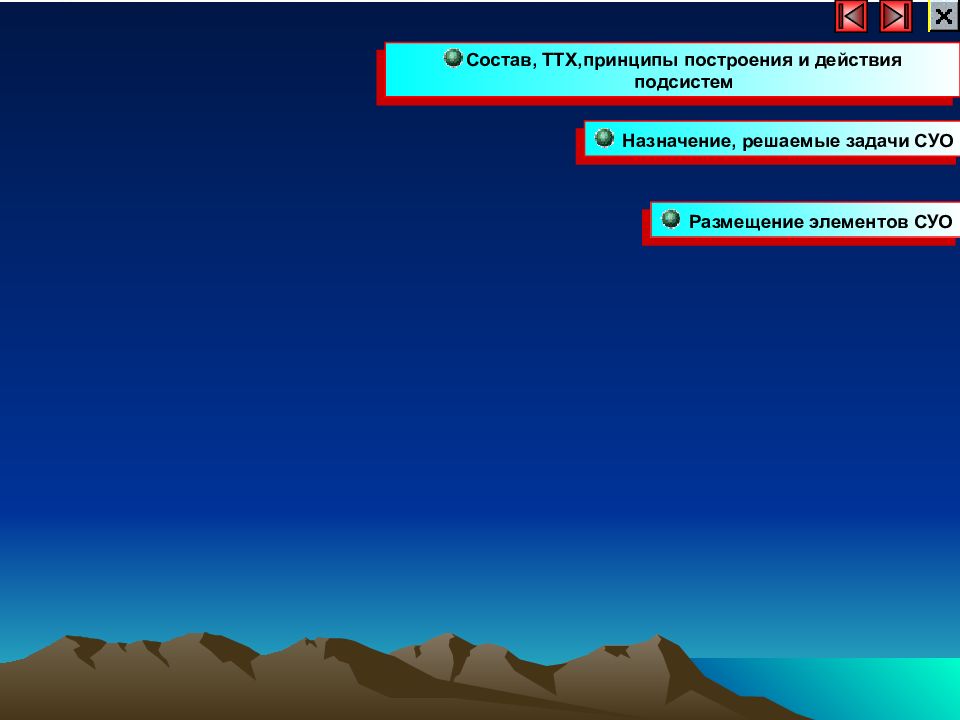

Размещение элементов СУО Состав, ТТХ,принципы построения и действия подсистем Назначение, решаемые задачи СУО

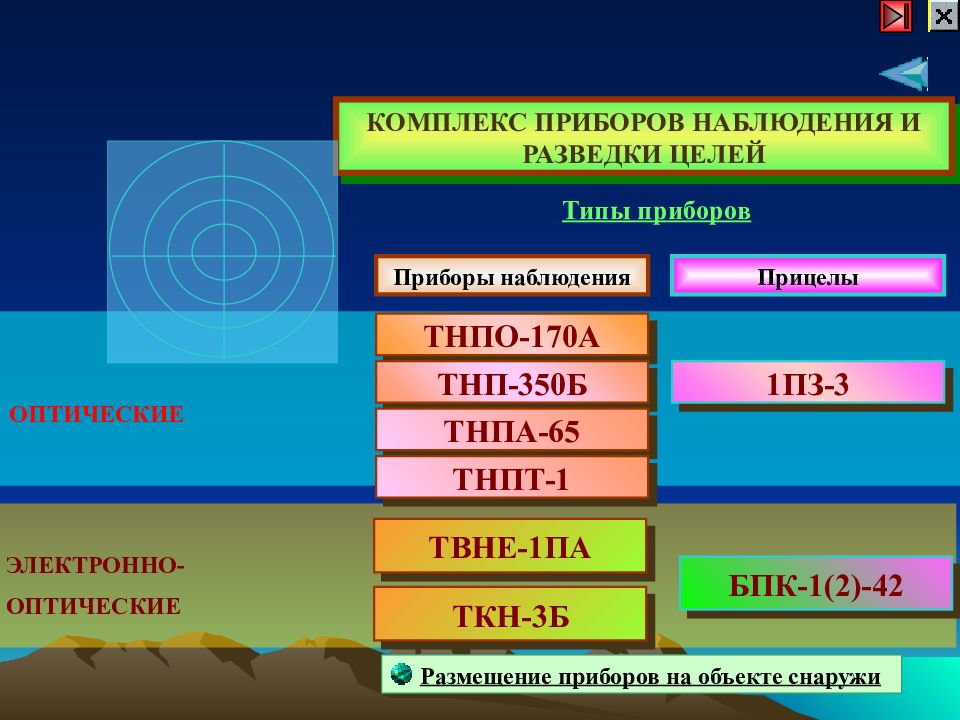

КОМПЛЕКС ПРИБОРОВ НАБЛЮДЕНИЯ И РАЗВЕДКИ ЦЕЛЕЙ ЭЛЕКТРОННО- ОПТИЧЕСКИЕ ОПТИЧЕСКИЕ Приборы наблюдения Прицелы 1ПЗ-3 ТНПО-170А ТНП-350Б ТНПА-65 ТНПТ-1 БПК-1(2)-42 Размещение приборов на объекте снаружи Типы приборов ТВНЕ-1ПА ТКН-3Б
9Ш119М1 ТНПО-170А БПК-1(2)-42 ТКН-3Б ОУ-5 1-ПЗ 3 ОУ-3ГА

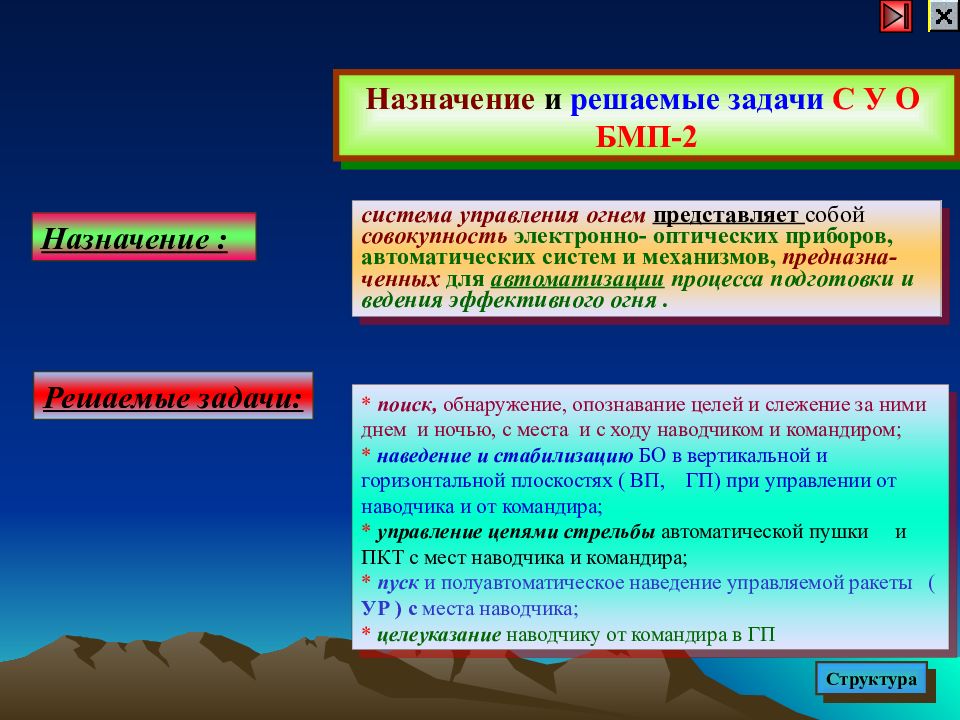

Назначение : система управления огнем представляет собой совокупность электронно- оптических приборов, автоматических систем и механизмов, предназна - ченных для автоматизации процесса подготовки и ведения эффективного огня. Решаемые задачи: * поиск, обнаружение, опознавание целей и слежение за ними днем и ночью, с места и с ходу наводчиком и командиром; * наведение и стабилизацию БО в вертикальной и горизонтальной плоскостях ( ВП, ГП) при управлении от наводчика и от командира; * управление цепями стрельбы автоматической пушки и ПКТ с мест наводчика и командира; * пуск и полуавтоматическое наведение управляемой ракеты ( УР ) с места наводчика; * целеуказание наводчику от командира в ГП Назначение и решаемые задачи С У О БМП-2 Структура
Состав С У О Б М П - 2 АППАРАТУРА УПРАВЛЕНИЯ И КОММУТАЦИИ Структура Комплекс приборов наблюдения и разведки целей Стабилизатор вооружения 2Э36-1 ( 4) Система наведения комплекса управляемого ракетного вооружения 9К113

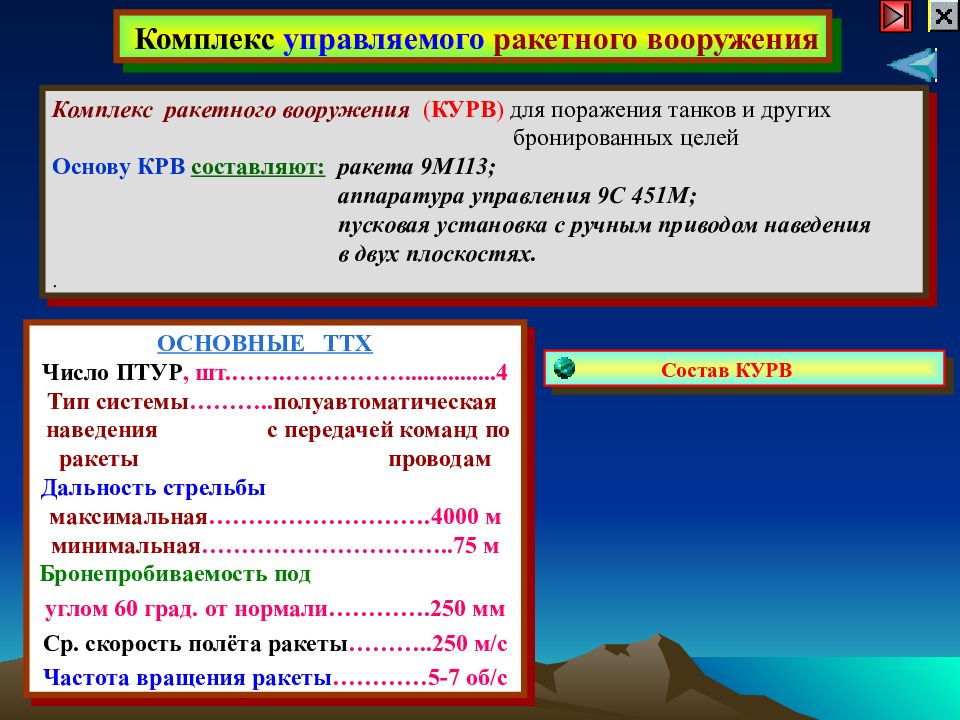

Комплекс управляемого ракетного вооружения Комплекс ракетного вооружения ( КУРВ ) для поражения танков и других бронированных целей Основу КРВ составляют: ракета 9М113 ; аппаратура управления 9С 451М ; пусковая установка с ручным приводом наведения в двух плоскостях. . ОСНОВНЫЕ ТТХ Число ПТУР, шт.…….……………...............4 Тип системы ……….. полуавтоматическая наведения с передачей команд по ракеты проводам Дальность стрельбы максимальная ……………………….4000 м минимальная …………………………..75 м Бронепробиваемость под углом 60 град. от нормали………….250 мм Ср. скорость полёта ракеты ………..250 м / с Частота вращения ракеты …………5-7 об / с Состав КУРВ

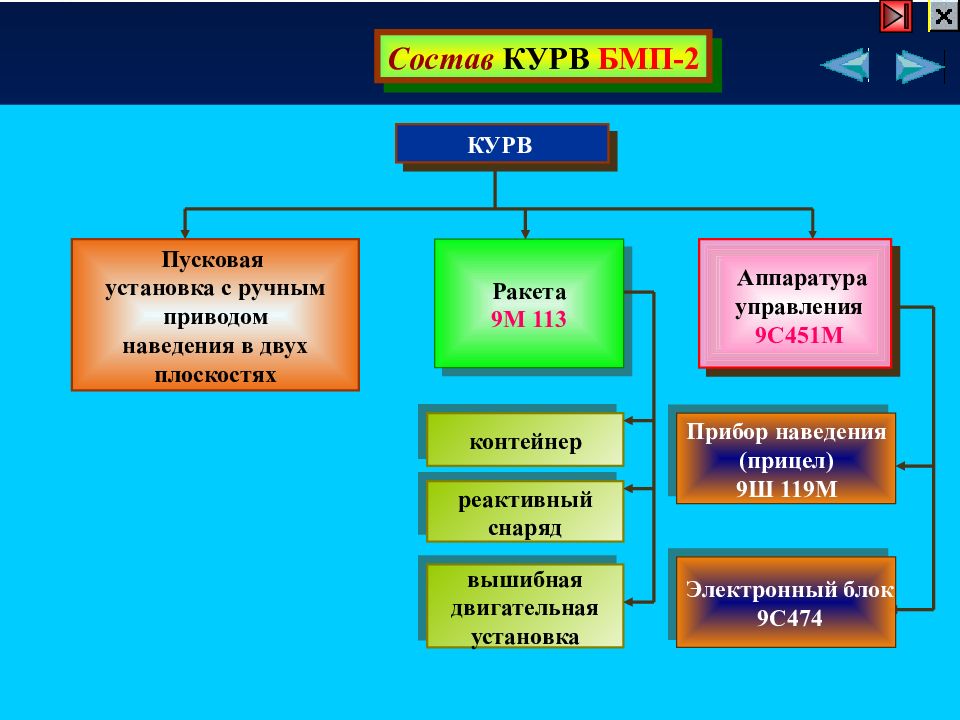

Состав КУРВ БМП-2 КУРВ контейнер реактивный снаряд вышибная двигательная установка Прибор наведения (прицел) 9Ш 119М Электронный блок 9С474 Ракета 9М 113 Пусковая установка с ручным приводом наведения в двух плоскостях Аппаратура управления 9С451М

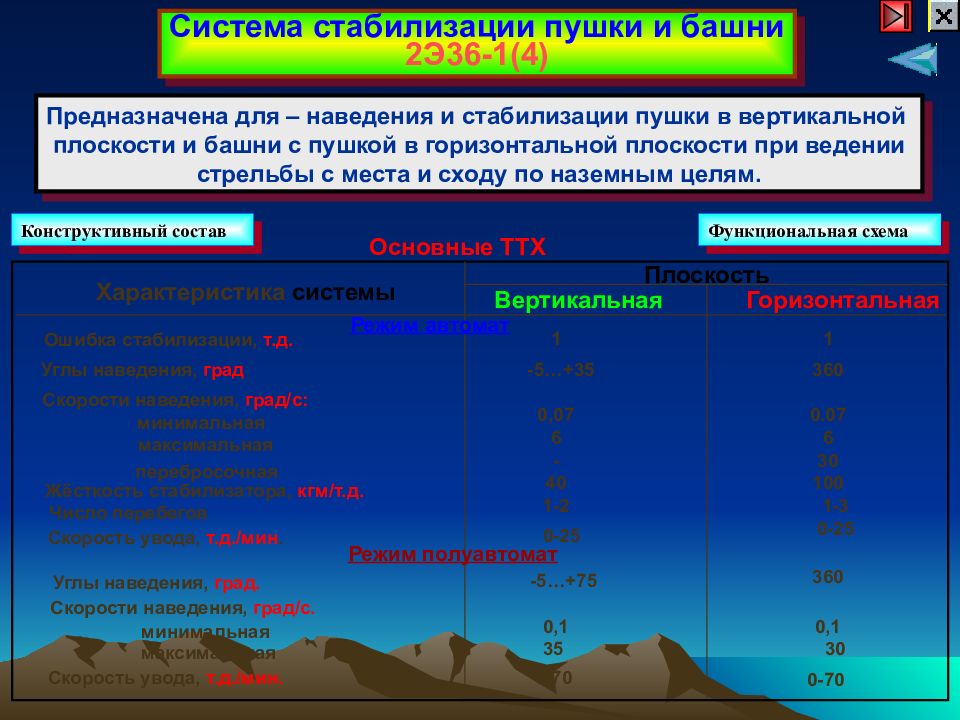

Система стабилизации пушки и башни 2Э36-1(4) Предназначена для – наведения и стабилизации пушки в вертикальной плоскости и башни с пушкой в горизонтальной плоскости при ведении стрельбы с места и сходу по наземным целям. Характеристика системы Плоскость Вертикальная Горизонтальная Ошибка стабилизации, т.д. 1 1 Углы наведения, град -5…+35 360 Скорости наведения, град / с : минимальная максимальная перебросочная 0,07 0.07 6 6 - 30 Режим автомат Жёсткость стабилизатора, кгм / т.д. 40 100 Число перебегов 1-2 1-3 Скорость увода, т.д. / мин. 0-25 0-25 Режим полуавтомат Углы наведения, град. -5…+75 360 Скорости наведения, град / с. минимальная 0,1 0,1 максимальная 35 30 Скорость увода, т.д. / мин. 0-70 0-70 Основные ТТХ Функциональная схема Конструктивный состав
