учитель физики: Абрамова Тамара Ивановна МБОУ « Бутурлиновская СОШ» 2016г.
Что такое полупроводник? Откуда взялись электроны и дырки? Что получится при добавлении мышьяка в германий? Полупроводники идут на контакт. Одностороняя проводимость – не только на дорогах. Диоды, транзисторы, светодиоды, фотоэлементы – где с ними встречаемся? Сегодня на уроке.

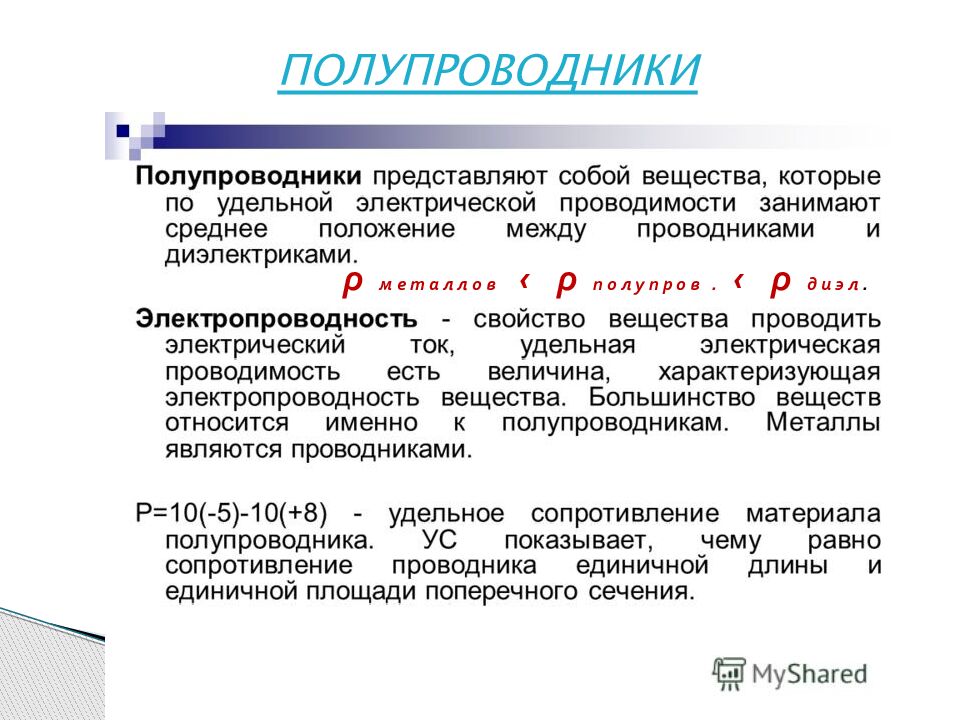

ПОЛУПРОВОДНИКИ ρ металлов ‹ ρ полупров. ‹ ρ диэл. ρ₁ - У С металлов Ρ ₂ - УС полупроводников Ρ ₃ - УС диэлектриков

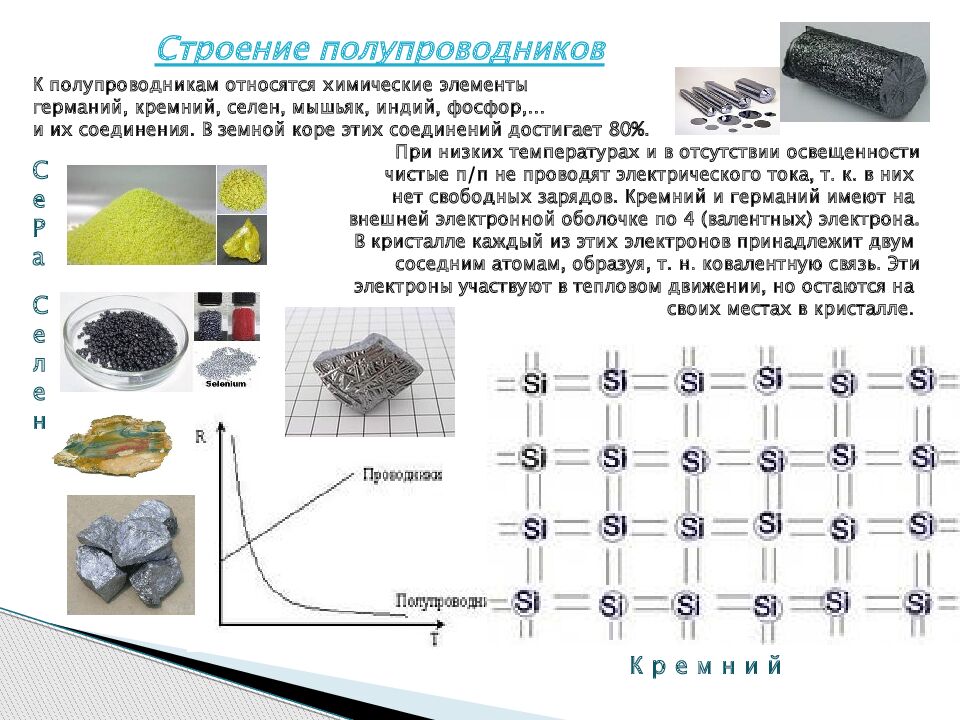

Строение полупроводников К полупроводникам относятся химические элементы германий, кремний, селен, мышьяк, индий, фосфор,… и их соединения. В земной коре этих соединений достигает 80%. При низких температурах и в отсутствии освещенности чистые п/п не проводят электрического тока, т. к. в них нет свободных зарядов. Кремний и германий имеют на внешней электронной оболочке по 4 (валентных) электрона. В кристалле каждый из этих электронов принадлежит двум соседним атомам, образуя, т. н. ковалентную связь. Эти электроны участвуют в тепловом движении, но остаются на своих местах в кристалле. С е Р а С е л е н Кремний

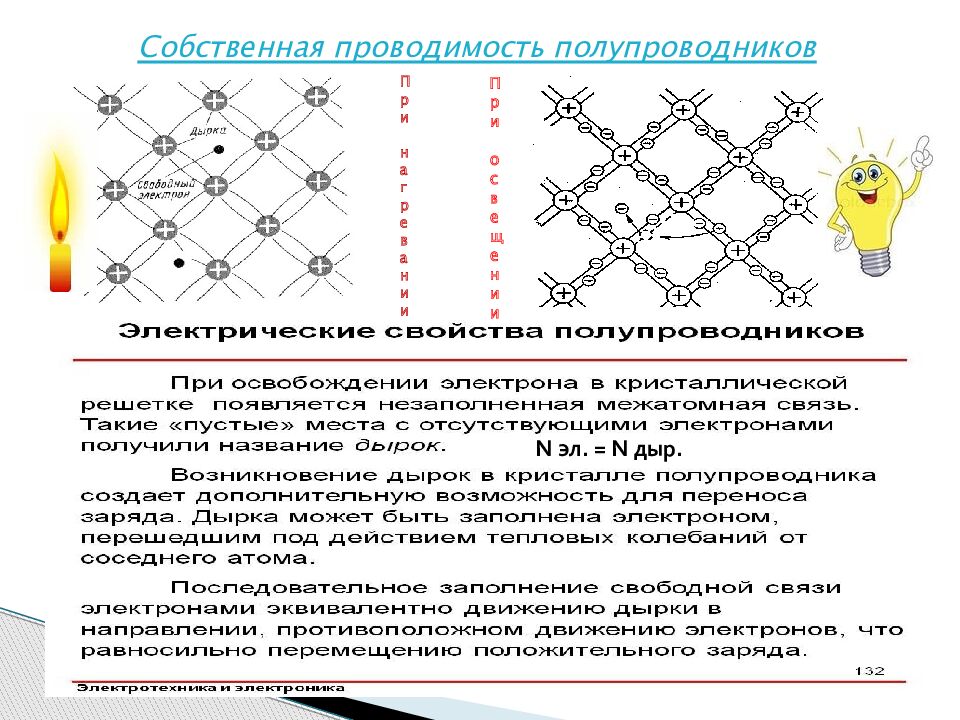

П р и н а г р е в а н и и П р и о с в е щ е н и и N эл. = N дыр.

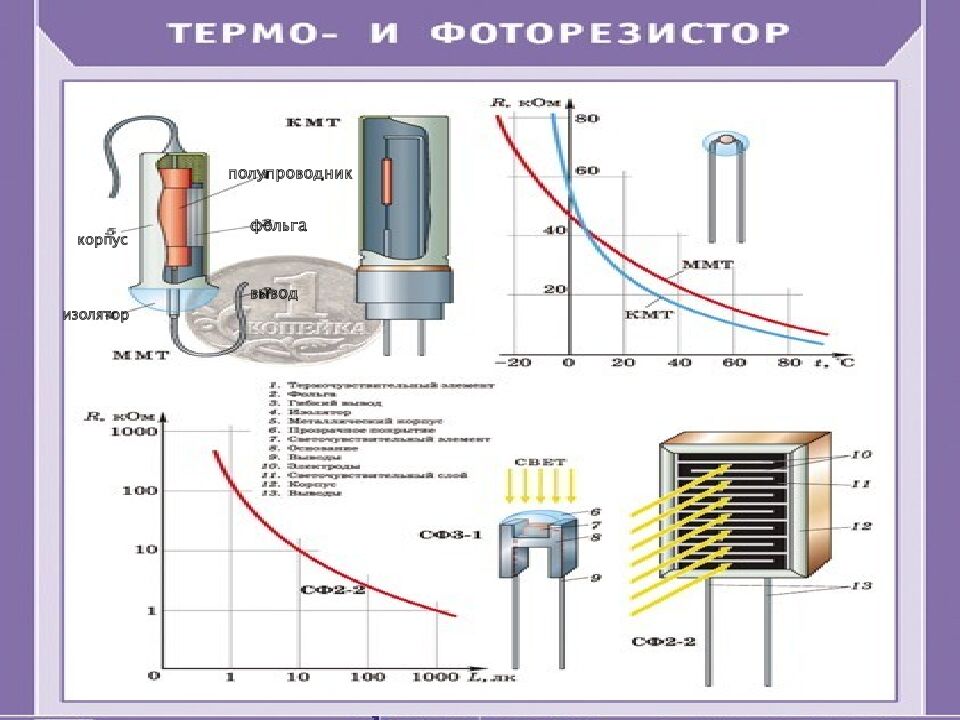

полупроводник фольга корпус изолятор вывод

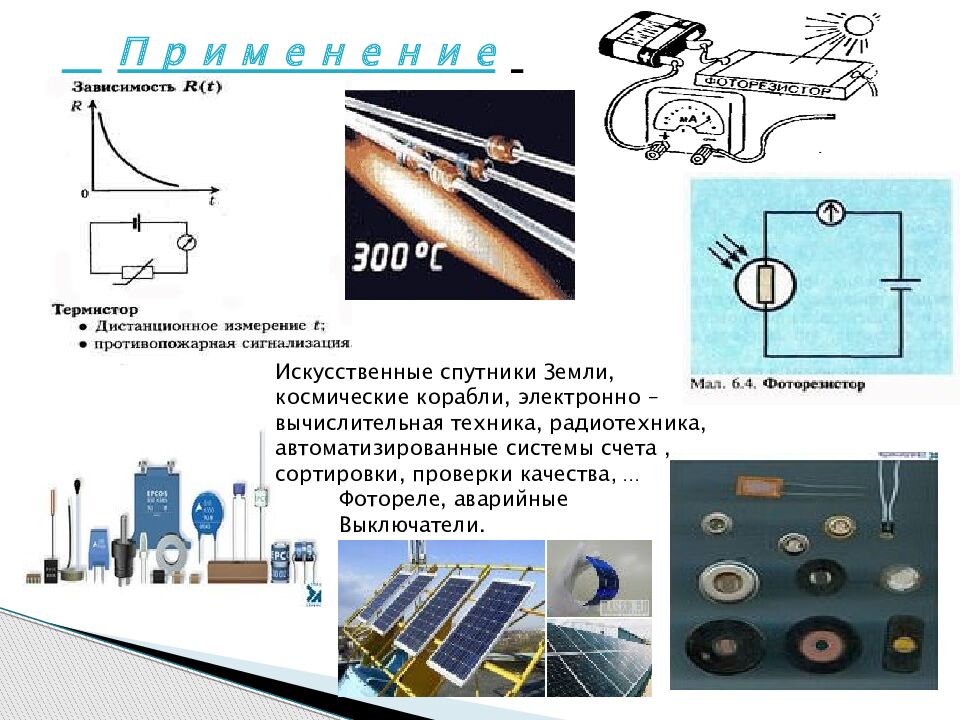

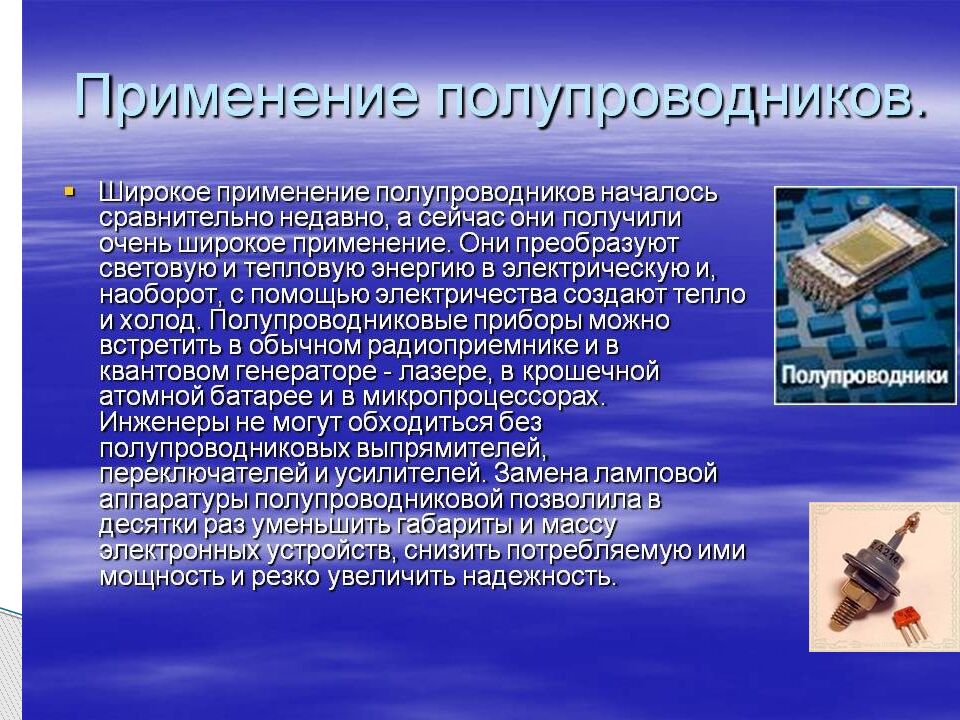

Искусственные спутники Земли, космические корабли, электронно – вычислительная техника, радиотехника, автоматизированные системы счета, сортировки, проверки качества, … Применение Фотореле, аварийные Выключатели.

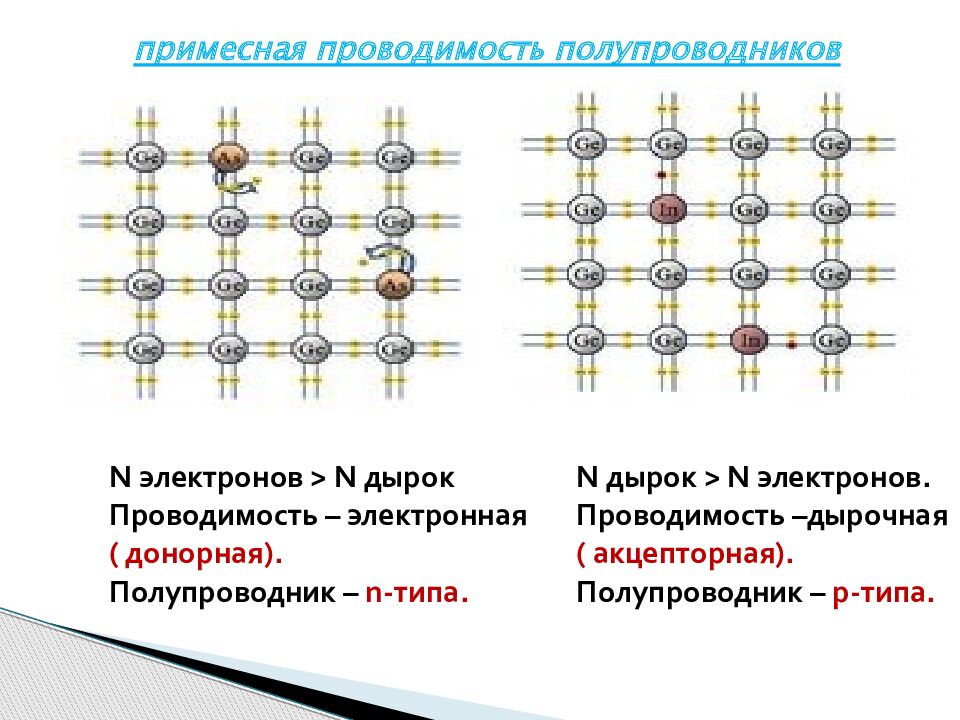

примесная проводимость полупроводников N электронов > N дырок Проводимость – электронная ( донорная). Полупроводник – n- типа. N дырок > N электронов. Проводимость –дырочная ( акцепторная). Полупроводник – p -типа.

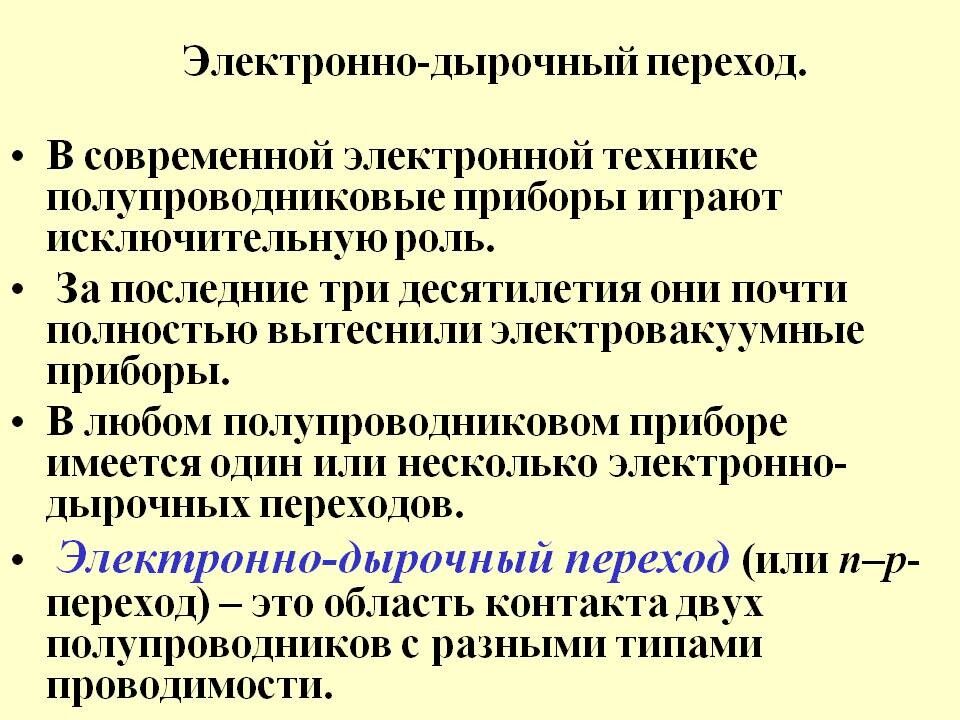

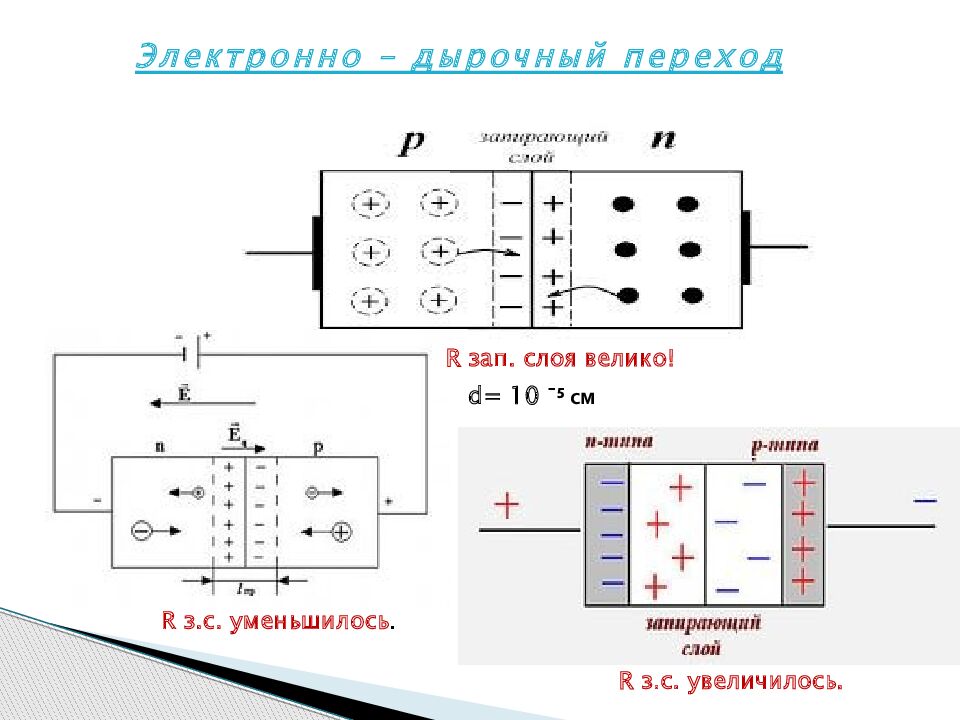

Электронно – дырочный переход R зап. слоя велико! R з.с. уменьшилось. R з.с. увеличилось. d= 10 ¯⁵ c м

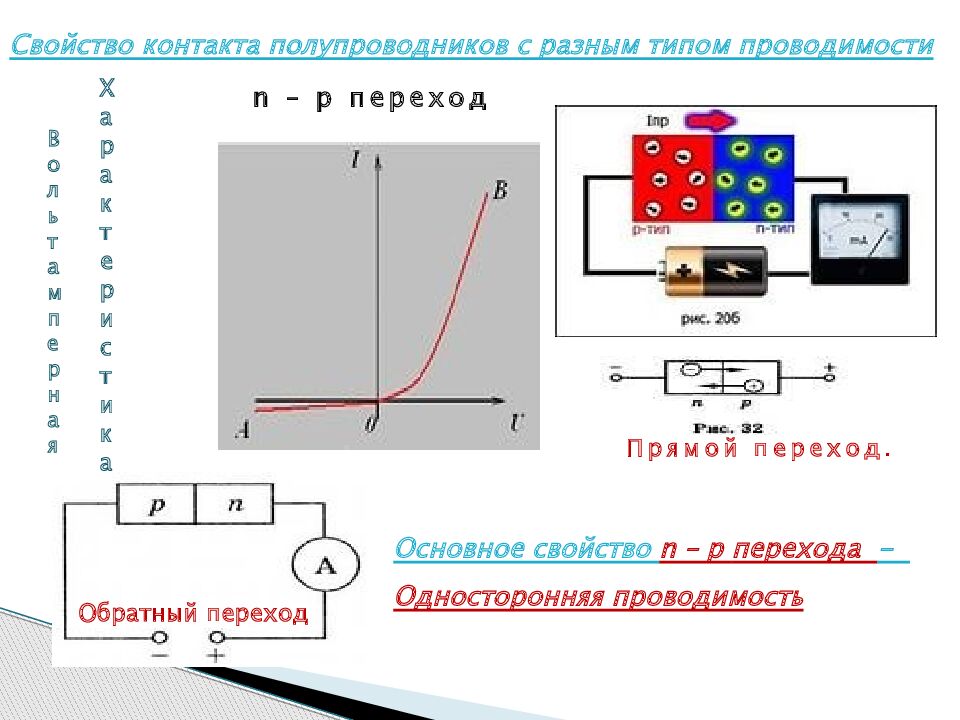

Свойство контакта полупроводников с разным типом проводимости n – p переход Х а р а к т е р и с т и к а Основное свойство n – p перехода - Односторонняя проводимость В о л ь т а м п е р н а я Прямой переход. Обратный переход

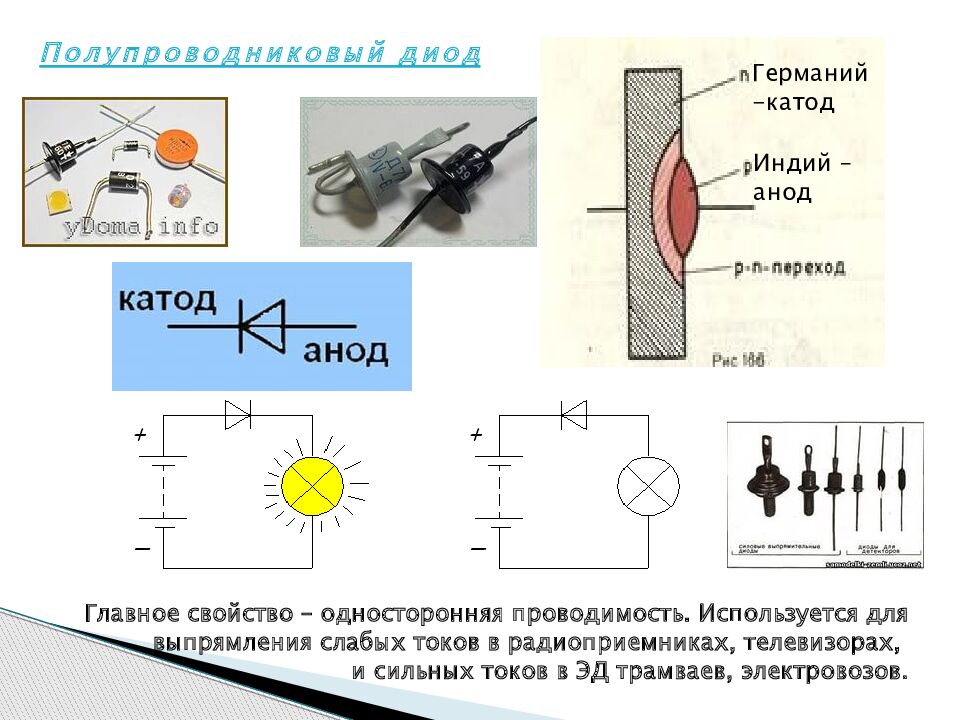

Германий -катод Индий – анод Полупроводниковый диод Главное свойство – односторонняя проводимость. Используется для выпрямления слабых токов в радиоприемниках, телевизорах, и сильных токов в ЭД трамваев, электровозов.

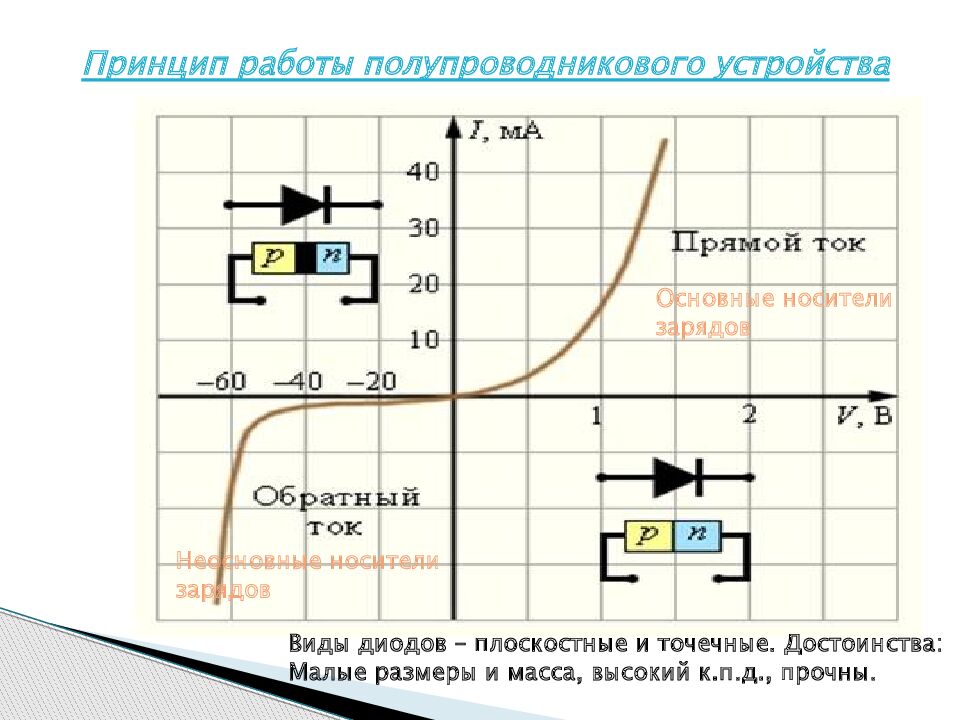

Принцип работы полупроводникового устройства Основные носители зарядов Неосновные носители зарядов Виды диодов – плоскостные и точечные. Достоинства: Малые размеры и масса, высокий к.п.д., прочны.

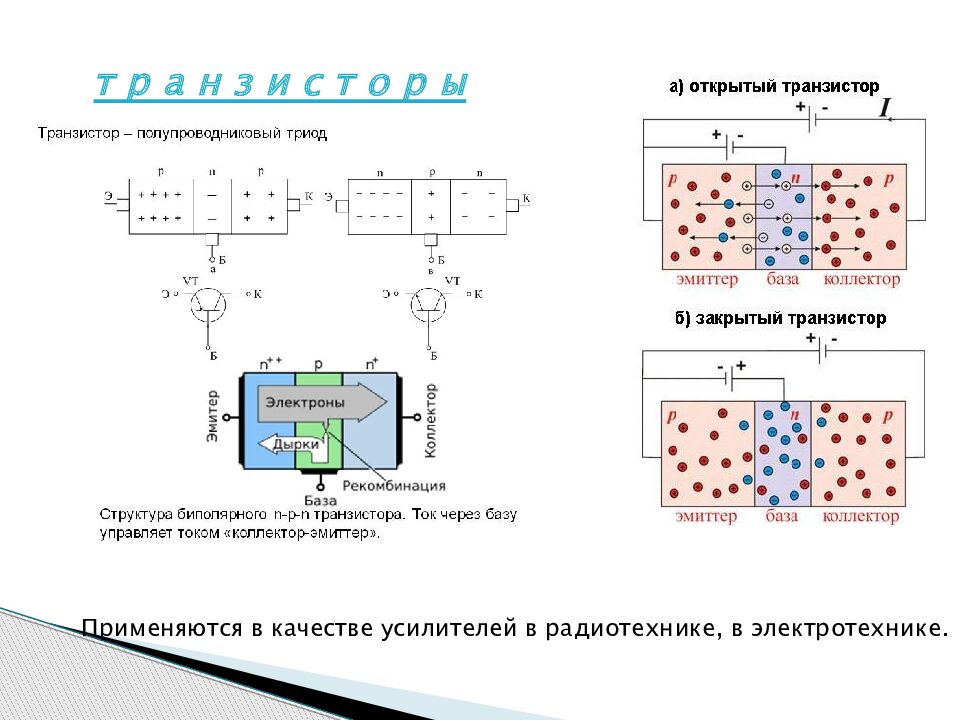

транзисторы Применяются в качестве усилителей в радиотехнике, в электротехнике.

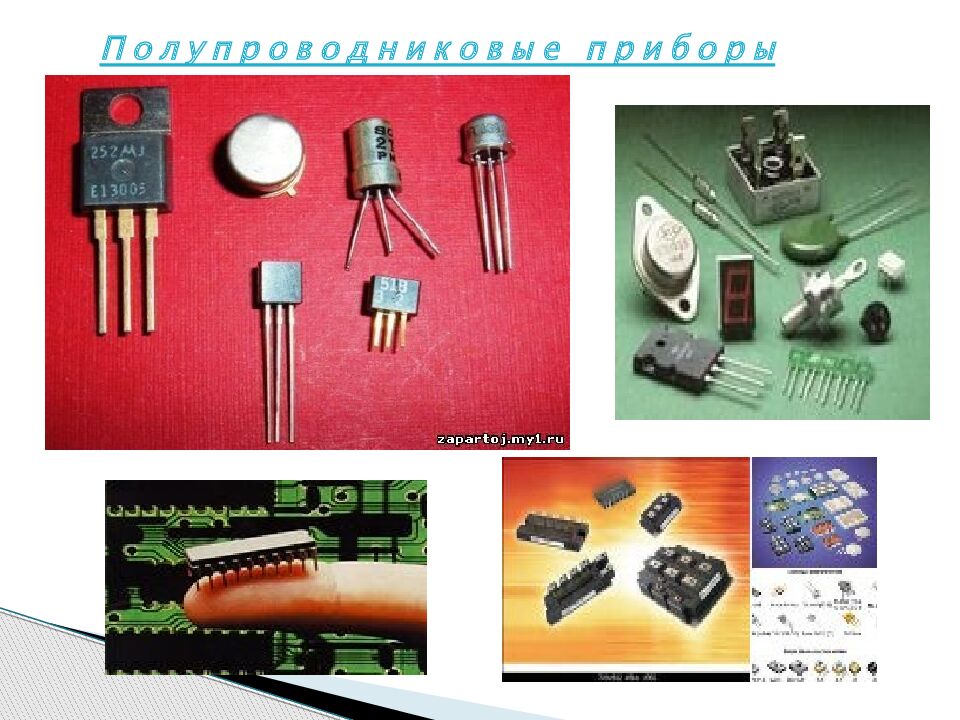

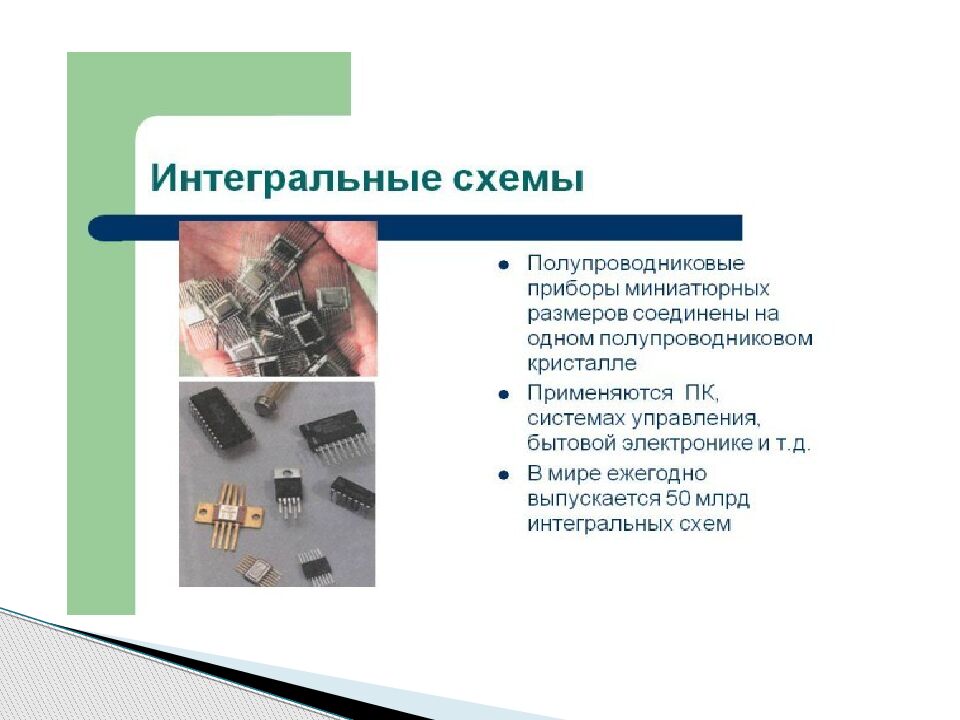

Полупроводниковые приборы

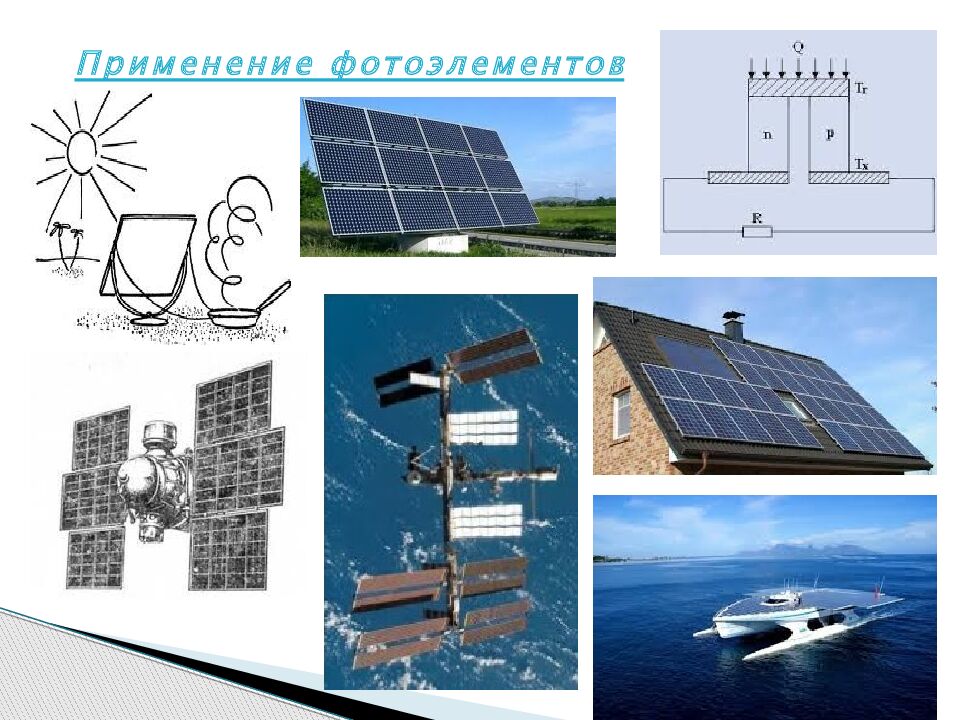

Применение фотоэлементов
Светодиоды полупроводниковые Светодиоды – приборы, преобразующие электрическую энергию в световую. Излучают кванты света под действием приложенного напряжения.

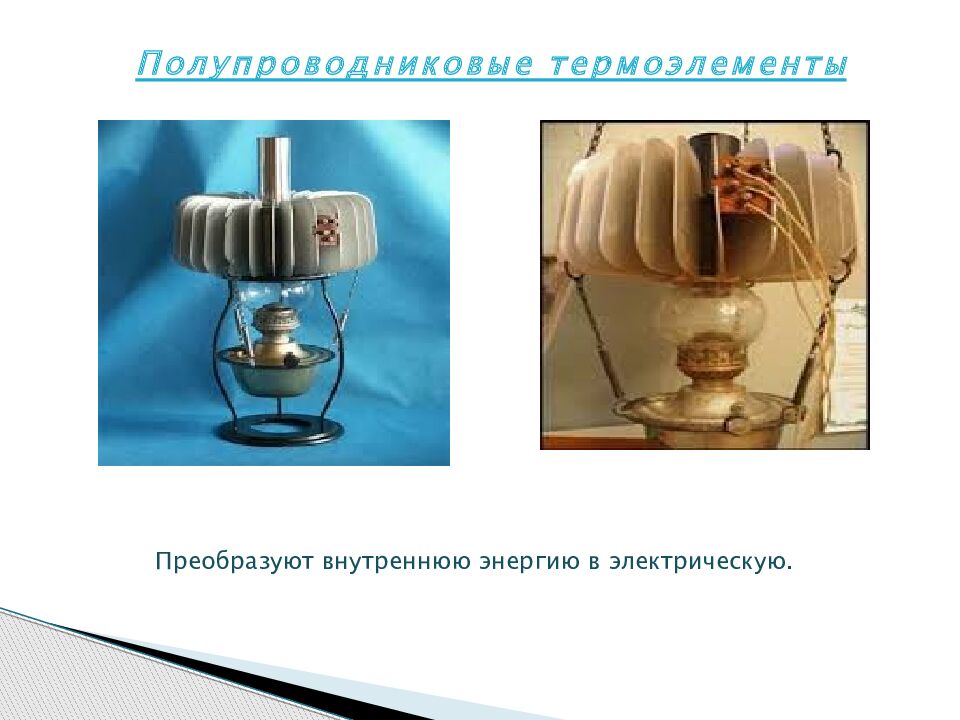

Полупроводниковые термоэлементы Преобразуют внутреннюю энергию в электрическую.

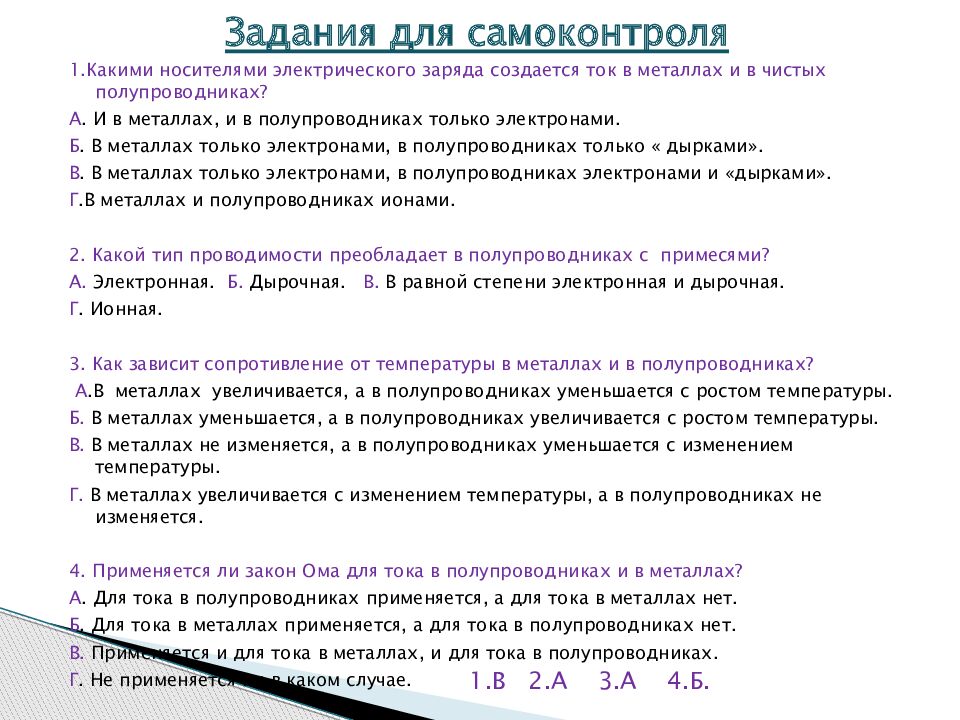

1.Какими носителями электрического заряда создается ток в металлах и в чистых полупроводниках? А. И в металлах, и в полупроводниках только электронами. Б. В металлах только электронами, в полупроводниках только « дырками». В. В металлах только электронами, в полупроводниках электронами и «дырками». Г.В металлах и полупроводниках ионами. 2. Какой тип проводимости преобладает в полупроводниках с примесями? А. Электронная. Б. Дырочная. В. В равной степени электронная и дырочная. Г. Ионная. 3. Как зависит сопротивление от температуры в металлах и в полупроводниках? А.В металлах увеличивается, а в полупроводниках уменьшается с ростом температуры. Б. В металлах уменьшается, а в полупроводниках увеличивается с ростом температуры. В. В металлах не изменяется, а в полупроводниках уменьшается с изменением температуры. Г. В металлах увеличивается с изменением температуры, а в полупроводниках не изменяется. 4. Применяется ли закон Ома для тока в полупроводниках и в металлах? А. Для тока в полупроводниках применяется, а для тока в металлах нет. Б. Для тока в металлах применяется, а для тока в полупроводниках нет. В. Применяется и для тока в металлах, и для тока в полупроводниках. Г. Не применяется ни в каком случае. Задания для самоконтроля 1.В 2.А 3.А 4.Б.
