Первый слайд презентации

Величина заряда, переносимого через рассматриваемую поверхность в единицу времени, называется... 1) силой тока 2) электродвижущей силой 3) сопротивлением 4) электроемкостью

Изображение слайда

Слайд 2

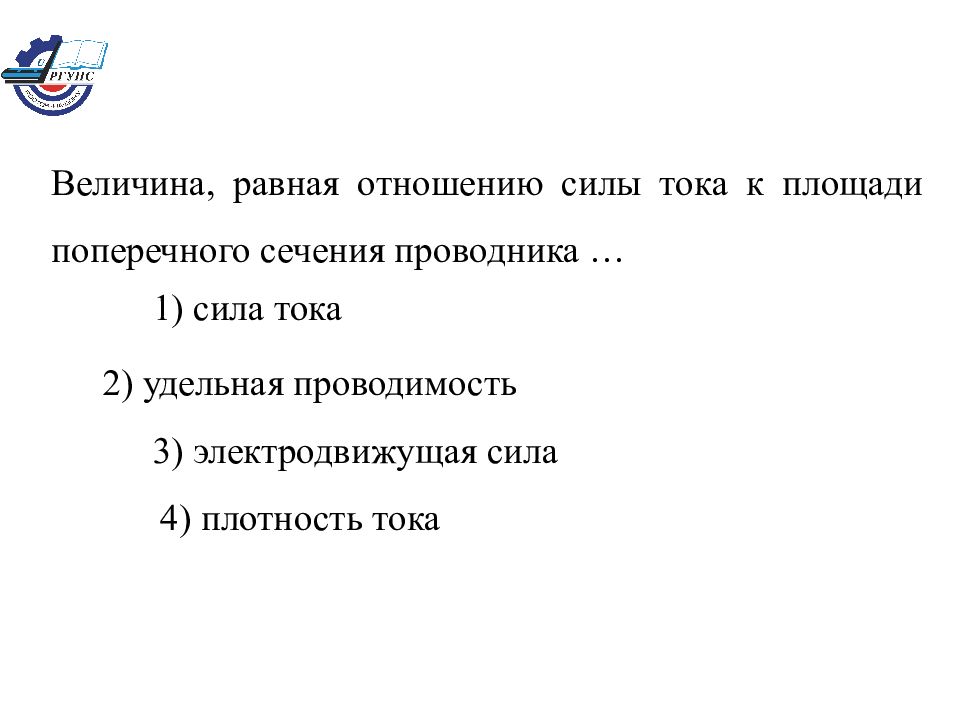

Величина, равная отношению силы тока к площади поперечного сечения проводника … 1) сила тока 2) удельная проводимость 3) электродвижущая сила 4 ) плотность тока

Изображение слайда

Слайд 3

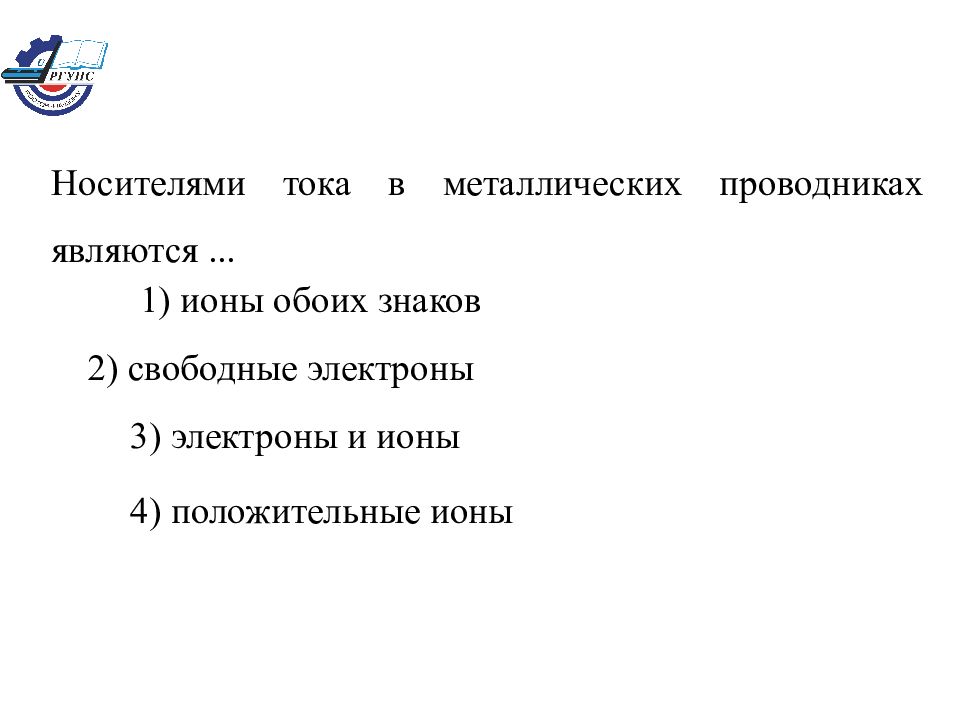

Носителями тока в металлических проводниках являются... 1) ионы обоих знаков 2) свободные электроны 3) электроны и ионы 4 ) положительные ионы

Изображение слайда

Слайд 4

Температурную зависимость удельного сопротивления металлов верно отражает график … 5

Изображение слайда

Слайд 5

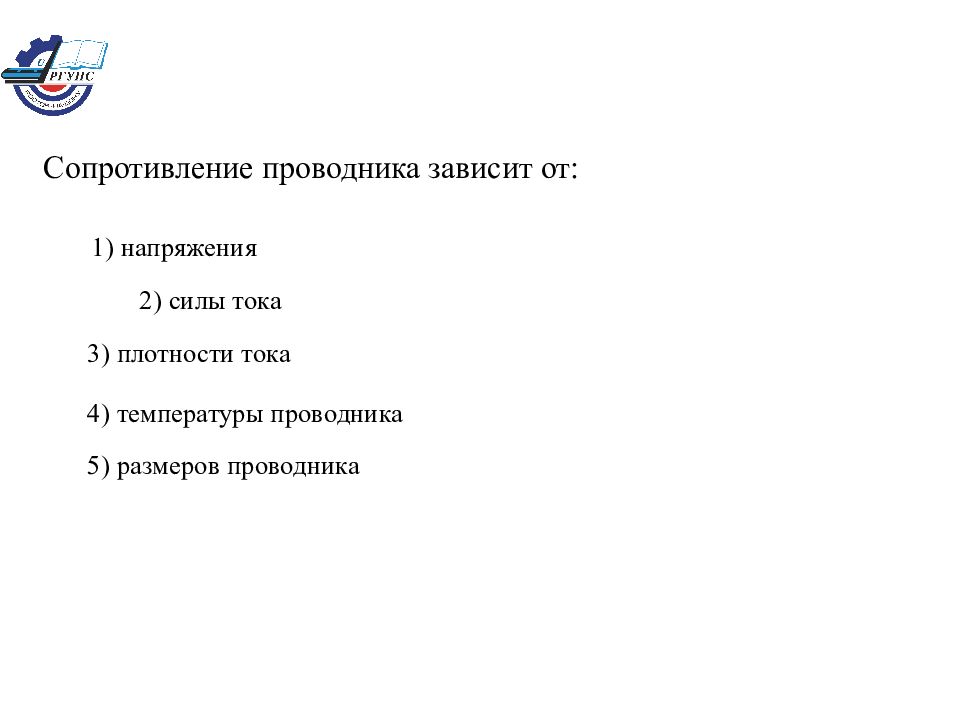

Сопротивление проводника зависит от: 1) напряжения 2) силы тока 3) плотности тока 4) температуры проводника 5 ) размеров проводника

Изображение слайда

Слайд 6

Зависимость удельного сопротивления металлического проводника от температуры в области сверхпроводящего перехода представлена графиком … 1) 2) 3) 4)

Изображение слайда

Слайд 7

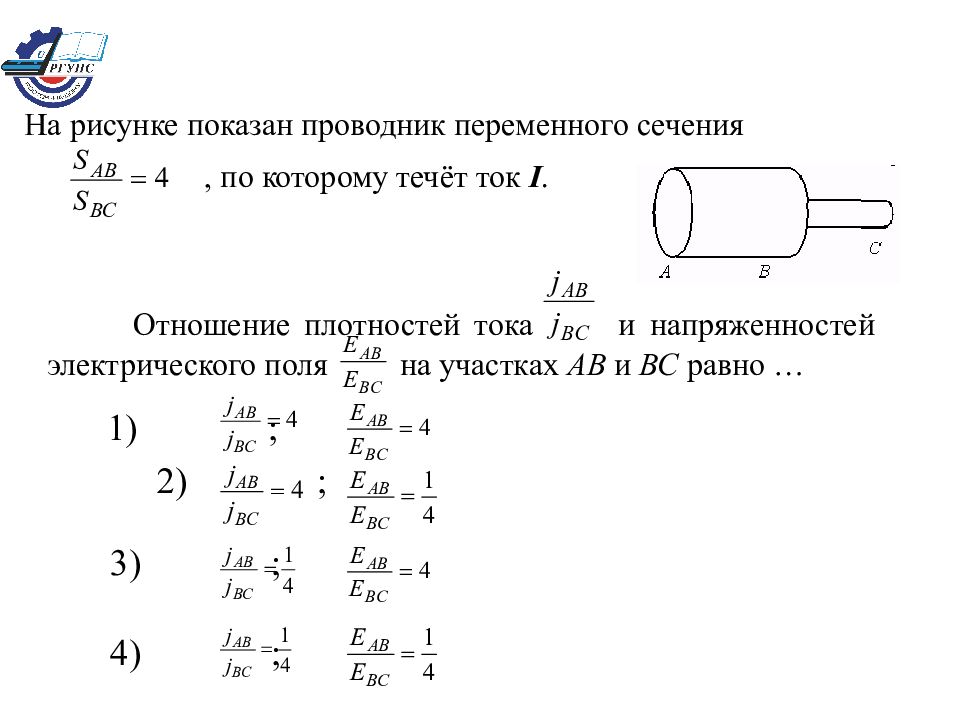

На рисунке показан проводник переменного сечения 1) ; 2) ; 3) ; 4) ; , по которому течёт ток I. Отношение плотностей тока и напряженностей электрического поля на участках АВ и ВС равно …

Изображение слайда

Слайд 8

Вольтамперная характеристика активных элементов цепи 1 и 2 представлена на рисунке. Отношение сопротивлений этих элементов R 1 / R 2 равно … 1) 1/2 2) 1/4 3) 4 4) 2

Изображение слайда

Слайд 9

Работа, совершаемая сторонними силами при перемещении единичного пробного заряда внутри источника тока, равна … 1) напряженности электрического поля 2) электродвижущей силе источника 3) энергии, выделяющейся внутри источника 4) разности потенциалов на зажимах источника

Изображение слайда

Слайд 10

Сила тока I при коротком замыкании источника тока определяется по формуле ( ε – ЭДС источника, r – внутреннее сопротивление источника, R – внешнее сопротивление цепи) … 1) 2) 3) 4)

Изображение слайда

Слайд 11

На рисунке показана замкнутая электрическая цепь. Напряжение на зажимах источника тока в этой цепи равно … 1) напряжению на сопротивлении r 2) ЭДС источника 3) напряжению на сопротивлении R 4) суммарному напряжению на сопротивлениях r и R

Изображение слайда

Слайд 12

Напряжение U на зажимах источника тока в замкнутой цепи равно ( ε – ЭДС источника; r – внутренне сопротивление источника; R – внешнее сопротивление цепи) … 1) 2) 3) 4)

Изображение слайда

Слайд 13

На рисунке показана замкнутая электрическая цепь. Мощность Р, развиваемая источником тока в цепи, равна … 1) 2) 3) 4) 5)

Изображение слайда

Слайд 14

Вольтамперная характеристика активных элементов цепи 1 и 2 представлена на рисунке. На элементе 2 при напряжении 20 В выделяется мощность... 1) 100 Вт 2) 0,1 Вт 3) 0,5 Вт 4) 20 Вт

Изображение слайда

Слайд 15

Если и длину, и диаметр проволочного проводника увеличить в 2 раза, то сопротивление проводника … 1) увеличится в 4 раза 2) увеличится в 2 раза 3) уменьшится в 4 раза 5) не изменится 4) уменьшится в 2 раза

Изображение слайда

Слайд 16

При параллельном соединении резисторов: 1) напряжения на всех резисторах равны 2) 3) 4) силы тока во всех резисторах одинаковы

Изображение слайда

Слайд 17

На рисунке показан участок электрической цепи. Соотношение токов и напряжений на резисторах ( ) … 1) 2) 3) 4)

Изображение слайда

Слайд 18

На рисунке представлена схема электрической цепи, включающая два идеальных источника тока с ЭДС E 1 и Е 2 и три резистора сопротивлениями R 1, R 2 и R 3. Направления токов в ветвях показаны стрелками. Направление обхода контуров - по часовой стрелке. Для контура ACDA уравнение по второму правилу Кирхгофа имеет вид... 1 ) 2) 3) 4)

Изображение слайда

Слайд 19

На рисунке представлен график зависимости количества теплоты, выделяющейся в двух последовательно соединенных проводниках, от времени. Отношение сопротивлений проводников R 1 / R 2 равно... 1) 2 2) 4 3) 0,25 4) 0,5

Изображение слайда

Слайд 20

Три одинаковых сопротивления соединены параллельно. Если их соединить последовательно, то общее сопротивление … 1) увеличится в 3раза 2) уменьшится в 3 раза 3) увеличится в 9 раз 4) уменьшится в 9 раз 5) не изменится

Изображение слайда

Слайд 21

На рисунке представлена схема разветвлённой электрической цепи. Установите соответствие между элементами электрической цепи и их количеством. С1 узлы схемы О1 3 С2 замкнутые контуры О2 6 С 3 ветви (последовательные участки схемы) О 3 5 О4 2 О 5 4 С1 – 3 С2 – 6 С3 – 2

Изображение слайда

Слайд 22

Сила тока за 4 с равномерно возрастает до 4 А. За это время через поперечное сечение проводника переносится заряд, равный 12 Кл. Первоначальное значение тока … (число) А. 2

Изображение слайда

Слайд 23

На рисунке показана зависимость силы тока в электрической цепи от времени. Заряд, прошедший по проводнику на интервале времени от 0 до 10 с (в мКл), равен … 200

Изображение слайда

Слайд 24

На рисунке представлена вольтамперная характеристика резистора. Резистор подключили к источнику тока с ЭДС = 21 В. Внутреннее сопротивление источника тока при силе тока в цепи 3 А равно … (число) Ом. 2

Изображение слайда

Слайд 25

К источнику с ЭДС 15 В подключено сопротивление 70 Ом, падение напряжения на котором равно 14 В. Внутреннее сопротивление источника тока равно … (число) Ом. 5

Изображение слайда

Слайд 26

На рисунке показан участок электрической цепи. Общее сопротивление этого участка цепи ( R = 10 Ом), равно … (число) Ом. 25

Изображение слайда

Слайд 27

На рисунке представлена зависимость тока, протекающего через участок электрической цепи, от напряжения, приложенного к нему. Работа электрического тока на участке за 5 мин при напряжении 30 В равна … (число) Дж. 1800

Изображение слайда

Слайд 28

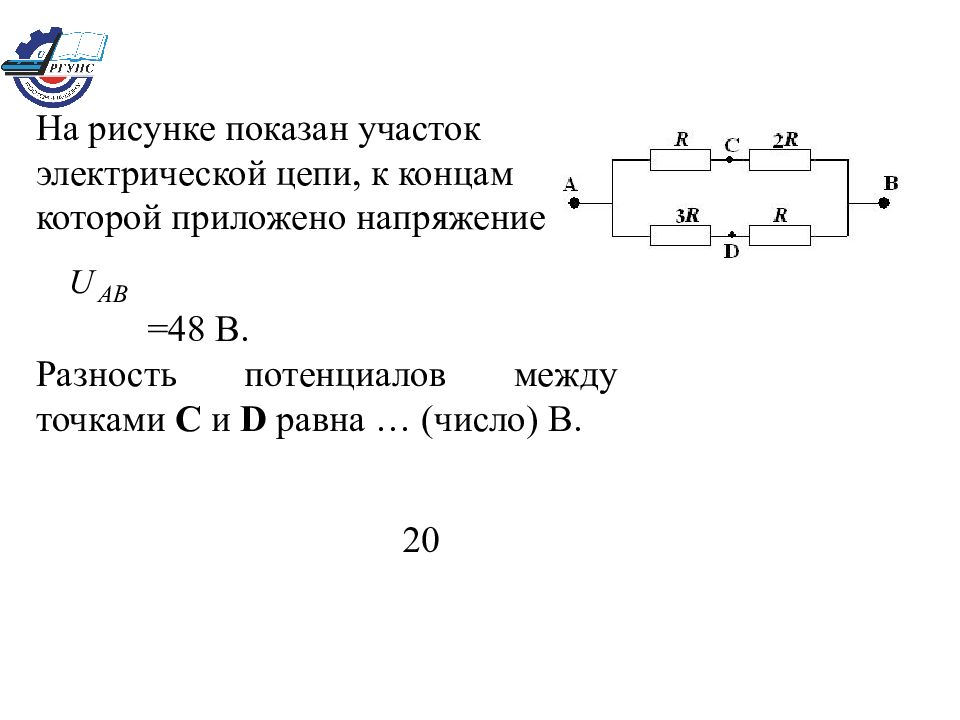

На рисунке показан участок электрической цепи, к концам которой приложено напряжение =48 В. Разность потенциалов между точками С и D равна … (число) В. 20

Изображение слайда

Последний слайд презентации: Величина заряда, переносимого через рассматриваемую поверхность в единицу

К источнику тока с ЭДС 12 В подключили реостат. На рисунке показан график зависимости силы тока в реостате от его сопротивления. Внутреннее сопротивление этого источника тока равно … (число) Ом. 1

Изображение слайда
