Чертеж детали, выполненный по правилам прямоугольного проецирования от руки и в глазомерном масштабе, называется эскизом. При выполнении эскиза необходимо соблюдать все правила, установленные стандартами ЕСКД для чертежей. В целях удобства эскизы выполняют мягкими карандашами на бумаге в клетку, совмещая осевые и контурные линии чертежа с линиями сетки бумаги.
Дуги окружностей можно проводить циркулем с последующей обводкой их от руки. Алгоритмы выполнения эскизов и чертежей похожи, но первый имеет свои особенности. Рассмотрим их на примере детали ( основание).
а) анализ геометрической формы детали; б) выбор главного вида и рационального количества изображений детали; в) анализ графического состава каждого вида; г) анализ параметров (габаритных размеров) детали, их соотношения и выбор глазомерного масштаба изображения; д) выбор положения листа ученического формата. Главный вид Цилиндрическое сквозное отверстие Паз- прямоугольный параллелепипед Прямоугольные параллелепипеды

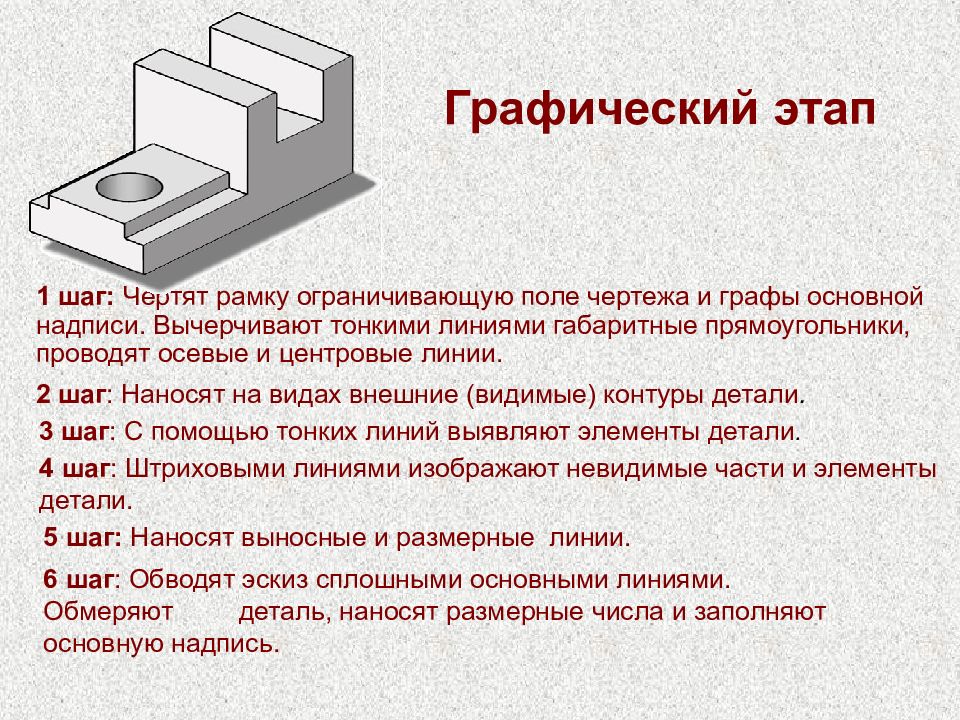

1 шаг: Чертят рамку ограничивающую поле чертежа и графы основной надписи. Вычерчивают тонкими линиями габаритные прямоугольники, проводят осевые и центровые линии. 2 шаг : Наносят на видах внешние (видимые) контуры детали. 3 шаг : С помощью тонких линий выявляют элементы детали. 4 шаг : Штриховыми линиями изображают невидимые части и элементы детали. 5 шаг: Наносят выносные и размерные линии. 6 шаг : Обводят эскиз сплошными основными линиями. Обмеряют деталь, наносят размерные числа и заполняют основную надпись.

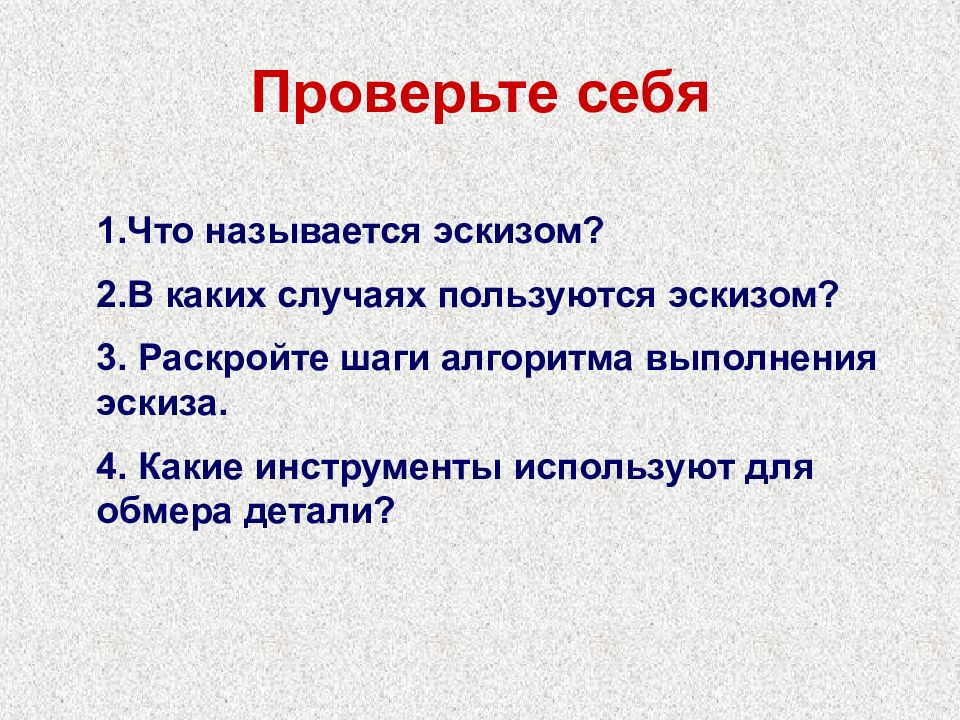

1.Что называется эскизом? 2.В каких случаях пользуются эскизом? 3. Раскройте шаги алгоритма выполнения эскиза. 4. Какие инструменты используют для обмера детали?

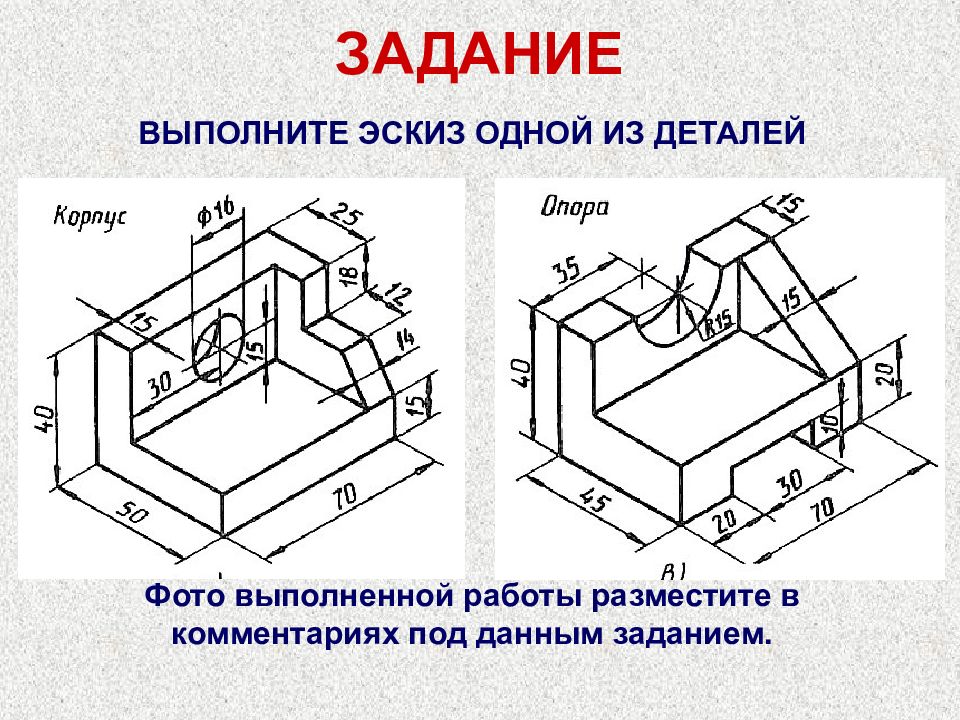

ВЫПОЛНИТЕ ЭСКИЗ ОДНОЙ ИЗ ДЕТАЛЕЙ Фото выполненной работы разместите в комментариях под данным заданием.
