1 Военная кафедра Тольяттинского государственного университета Вооруженные Силы Российской Федерации

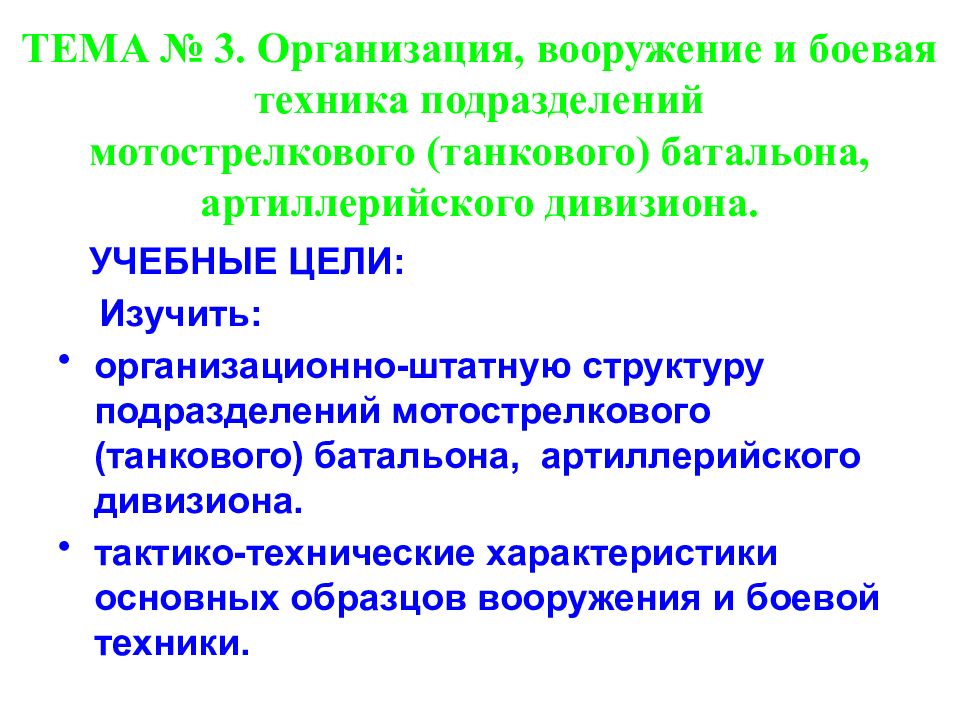

УЧЕБНЫЕ ЦЕЛИ: Изучить: организационно-штатную структуру подразделений мотострелкового (танкового) батальона, артиллерийского дивизиона. тактико-технические характеристики основных образцов вооружения и боевой техники.

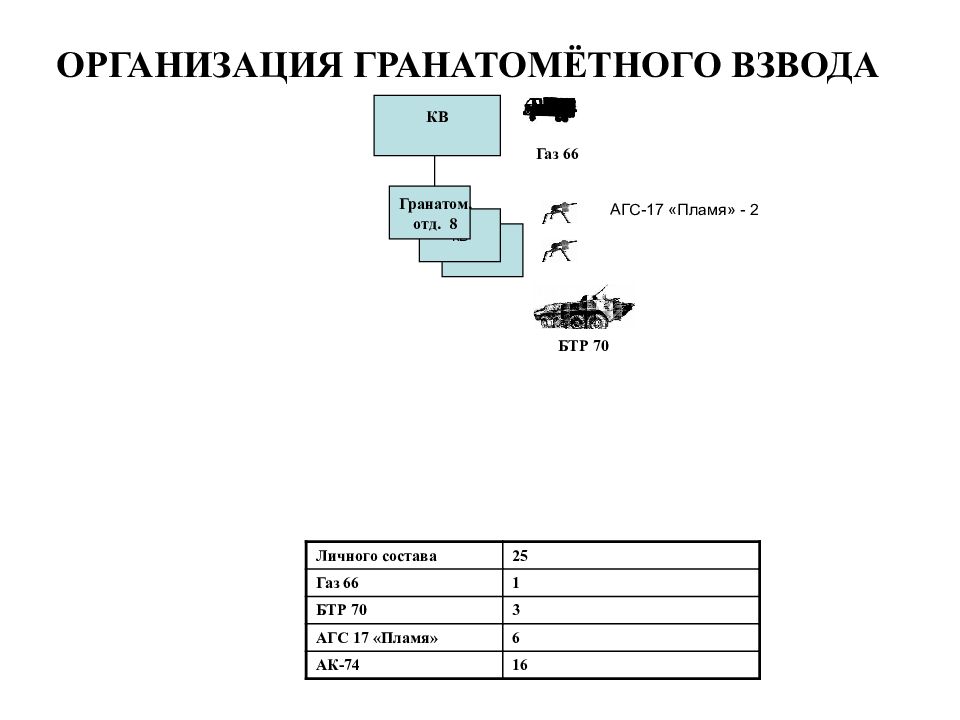

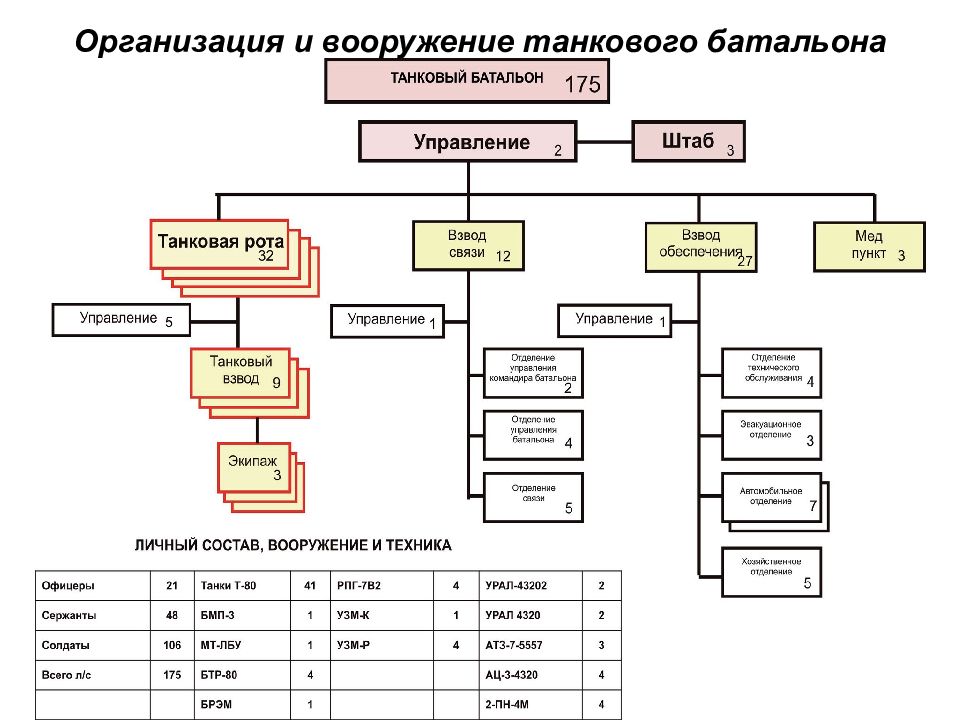

ОРГАНИЗАЦИЯ ГРАНАТОМЁТНОГО ВЗВОДА Личного состава 25 Газ 66 1 БТР 70 3 АГС 17 «Пламя» 6 АК-74 16 КВ КВ КВ Гранатом. отд. 8 БТР 70 Газ 66 АГС-17 «Пламя» - 2
КВ Разведывательное Отделение 7 Разведывательное Отделение 9 РПГ-7Д3 - 1 ЛПР–2 – 1 СБР-5 - 1 СВДС – 1 ВСС – 1 ПКП – 1 БТР- 1 Личного состава 26 СВДС 2 ВСС 2 АК-74 21 РПГ-7Д3 1 СБР-5 1 МТЛБВ(БТР) 3

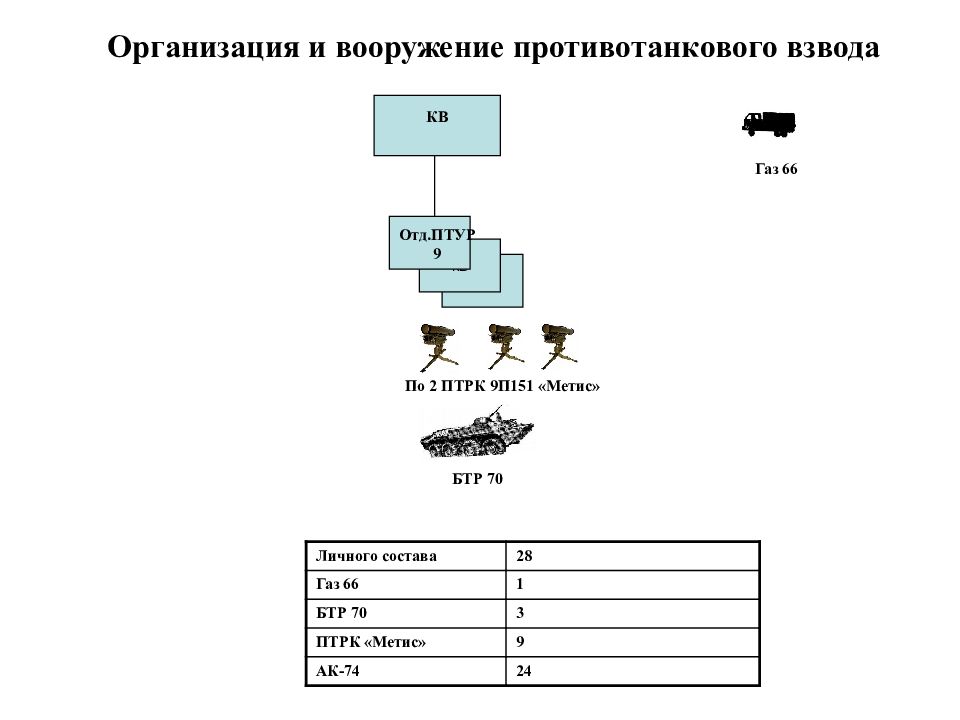

Организация и вооружение противотанкового взвода Личного состава 28 Газ 66 1 БТР 70 3 ПТРК «Метис» 9 АК-74 24 КВ КВ КВ Отд.ПТУР 9 По 2 ПТРК 9П151 «Метис» БТР 70 Газ 66

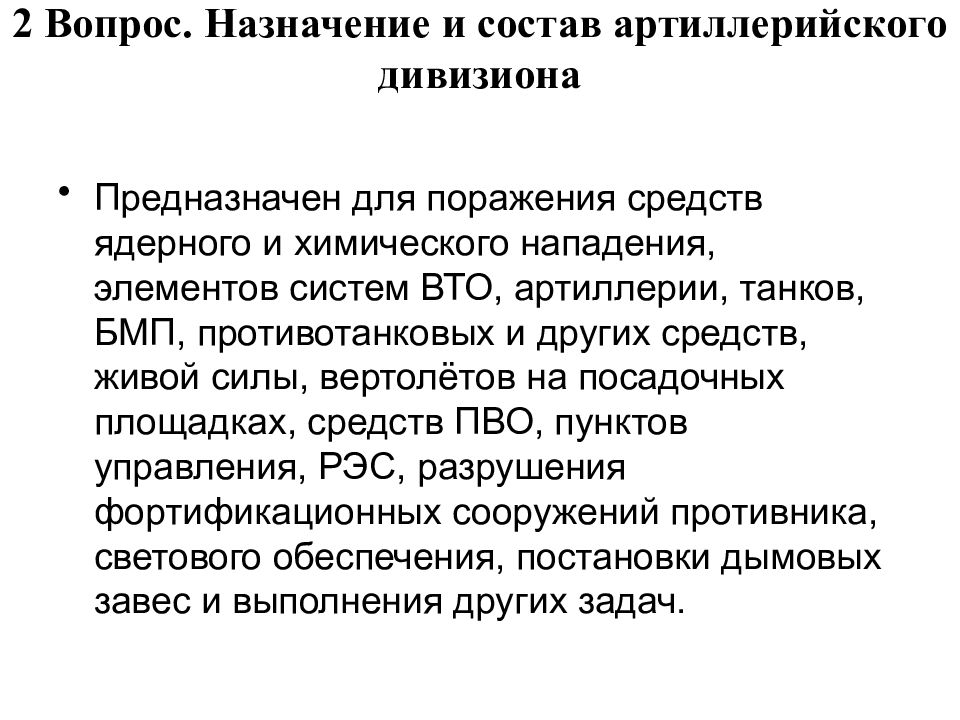

Предназначен для поражения средств ядерного и химического нападения, элементов систем ВТО, артиллерии, танков, БМП, противотанковых и других средств, живой силы, вертолётов на посадочных площадках, средств ПВО, пунктов управления, РЭС, разрушения фортификационных сооружений противника, светового обеспечения, постановки дымовых завес и выполнения других задач.

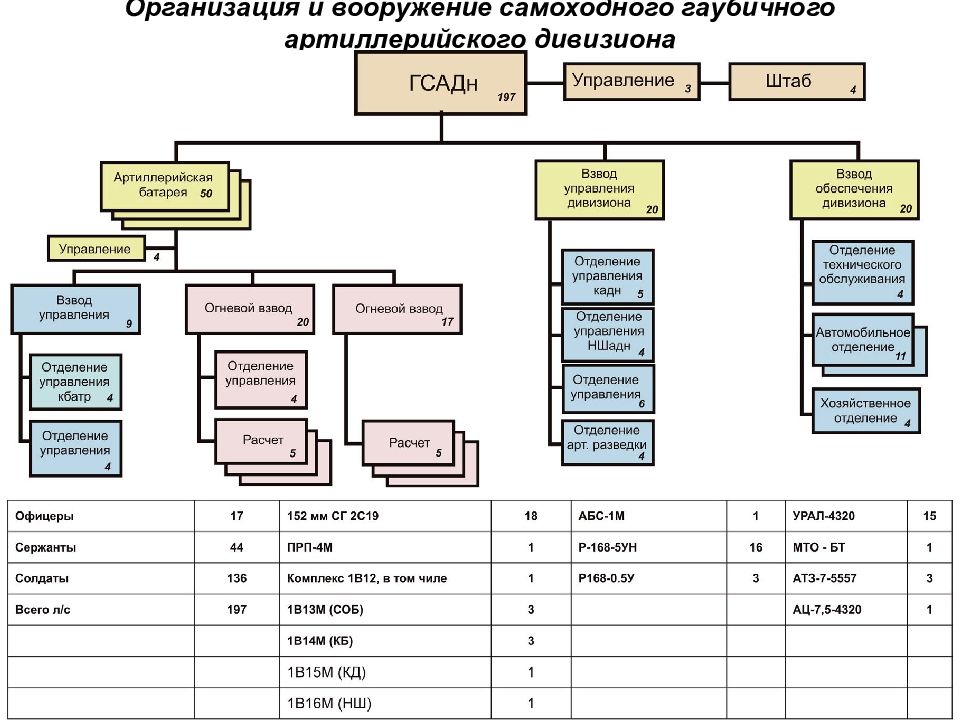

Организация и вооружение артиллерийского дивизиона Командир дивизиона 240 Взвод Обеспечения 14 Взвод Управления 23. абатр управление 1В19 1В111 ПРП-4 Газ 66 Отд.управл 7 Отд. тех. обсл 4 Авто отд. 4 Хоз. отд. 3 Управл 3 Управл 5 МТО АТ Газ 66 Газ 66 Газ 66 Зил 131 Огневые взводы. Взвод Управления 10. Отд.управл 7 1В18 Газ 66 1 ОВ 23 2 ОВ 19 Подвоза бп 2 Зил 131 штаб Команд. По 3 гаубицы и 3 тягача во взводе По 3 гаубицы и 3 тягача во взводе 1В110

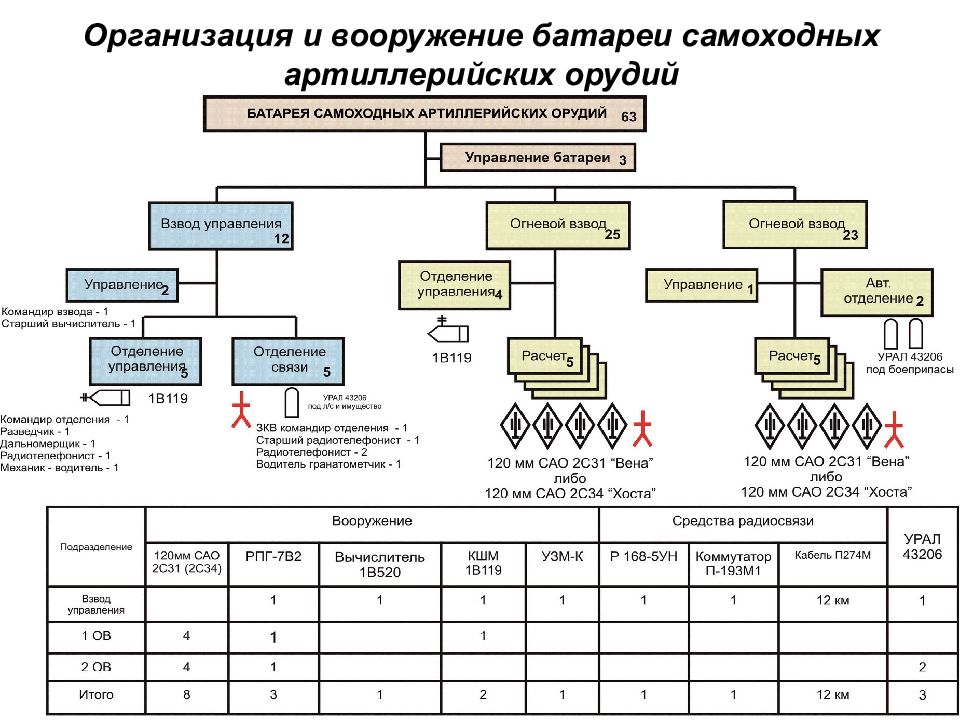

Организация и вооружение артиллерийской батареи абатр 67 Управл 4 Огневые взводы. Взвод Управления 12. Отд.управл 6 1В18м Газ 66 1 ОВ 27 2 ОВ 24 Отдподвоза бп 2 Урал 43202 1В110 -КО ст. ТГД -ст. разв-дальн. -ст.р\тел. -р\тел -мех-вод -КО ст. разв -Разведчик -Ст. р\тел -Р\тел -Р\тел -Вод. р\тел -КО ст. выч -Опер.ТГД -Ст. р\тел -Телефонист -Вод -Ком.орудия -Наводчик -Замковый -Заряжающий -Снарядный -Зарядный -Водитель -КБ -Старшина -Ст.техн. -Сан. инстр

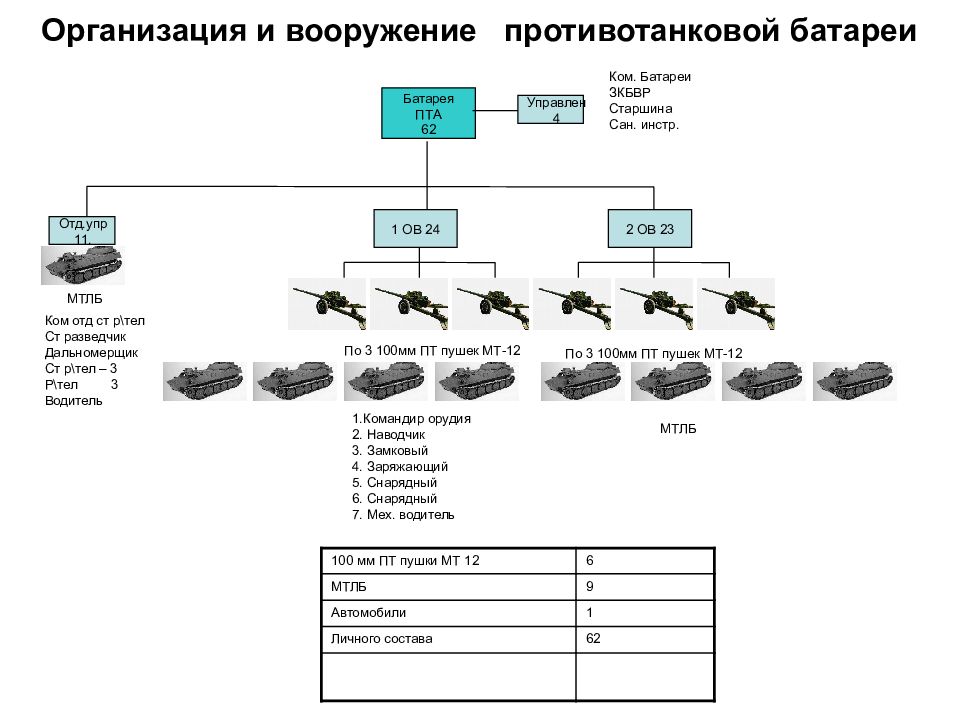

Организация и вооружение противотанковой батареи 100 мм ПТ пушки МТ 12 6 МТЛБ 9 Автомобили 1 Личного состава 62 Батарея ПТА 62 2 ОВ 23 1 ОВ 24 Отд.упр 11. По 3 100мм ПТ пушек МТ-12 По 3 100мм ПТ пушек МТ-12 1.Командир орудия 2. Наводчик 3. Замковый 4. Заряжающий 5. Снарядный 6. Снарядный 7. Мех. водитель Управлен 4 Ком. Батареи ЗКБВР Старшина Сан. инстр. МТЛБ МТЛБ Ком отд ст р\тел Ст разведчик Дальномерщик Ст р\тел – 3 Р\тел 3 Водитель

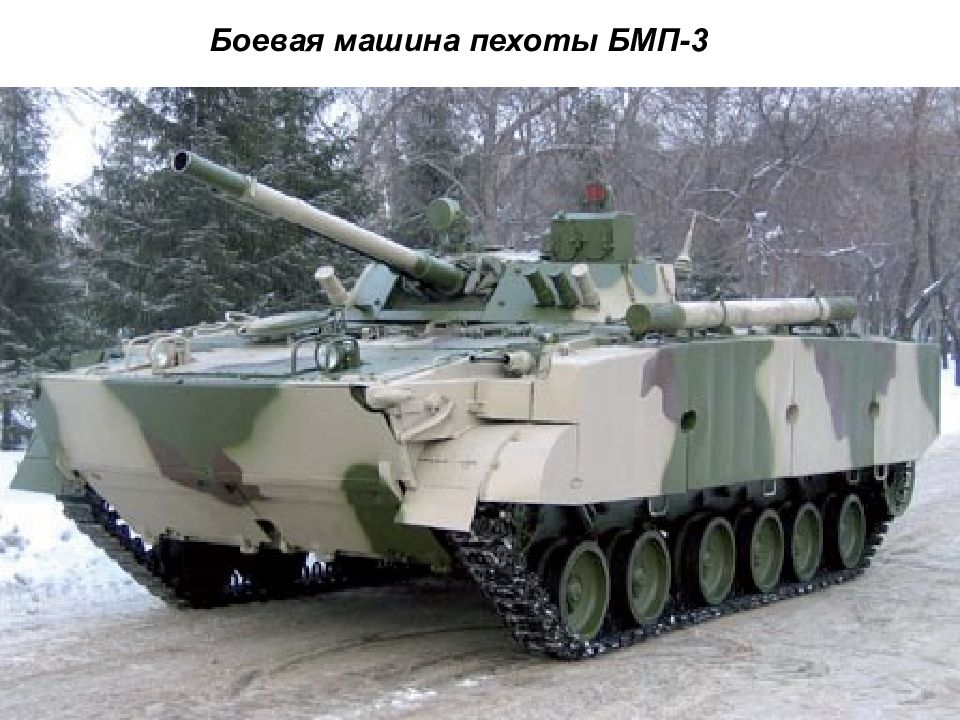

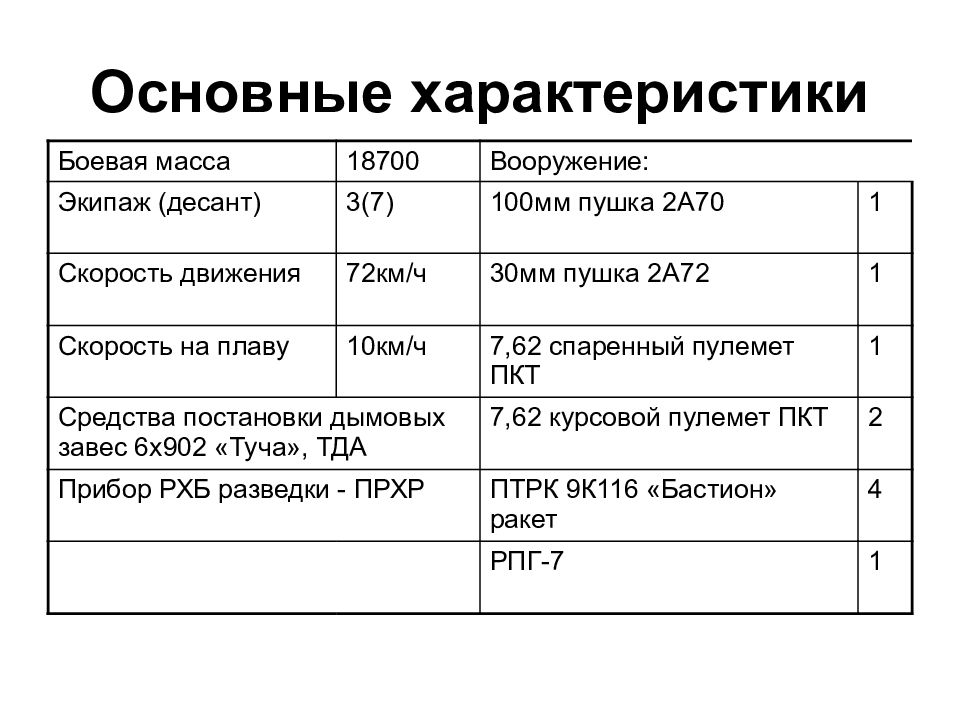

Боевая масса 18700 Вооружение: Экипаж (десант) 3(7) 100мм пушка 2А70 1 Скорость движения 72км/ч 30мм пушка 2А72 1 Скорость на плаву 10км/ч 7,62 спаренный пулемет ПКТ 1 Средства постановки дымовых завес 6х902 «Туча», ТДА 7,62 курсовой пулемет ПКТ 2 Прибор РХБ разведки - ПРХР ПТРК 9К116 «Бастион» ракет 4 РПГ-7 1

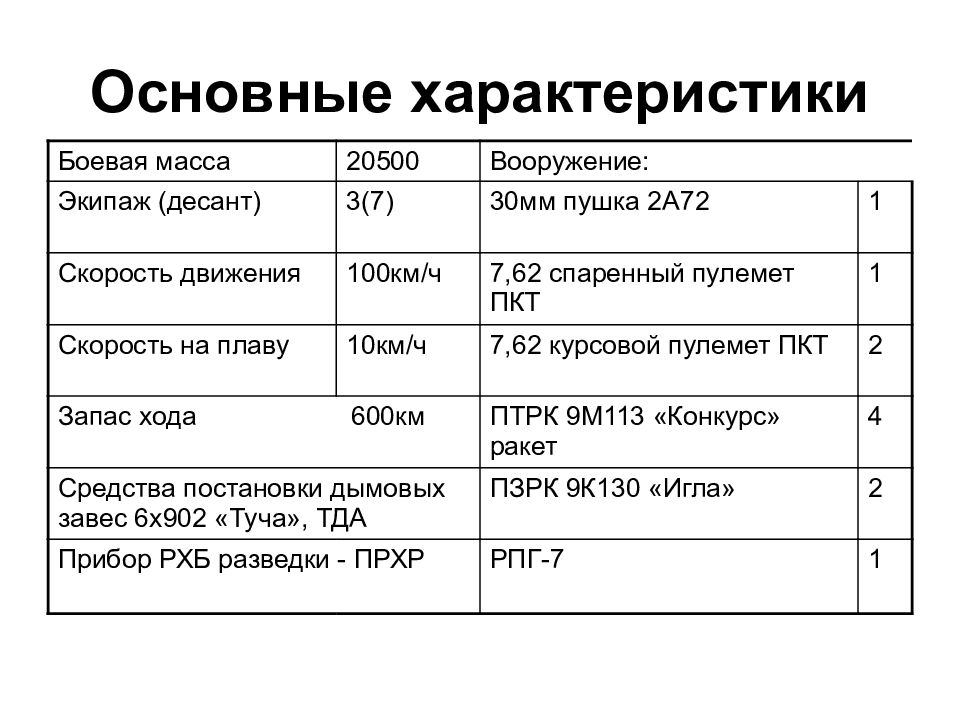

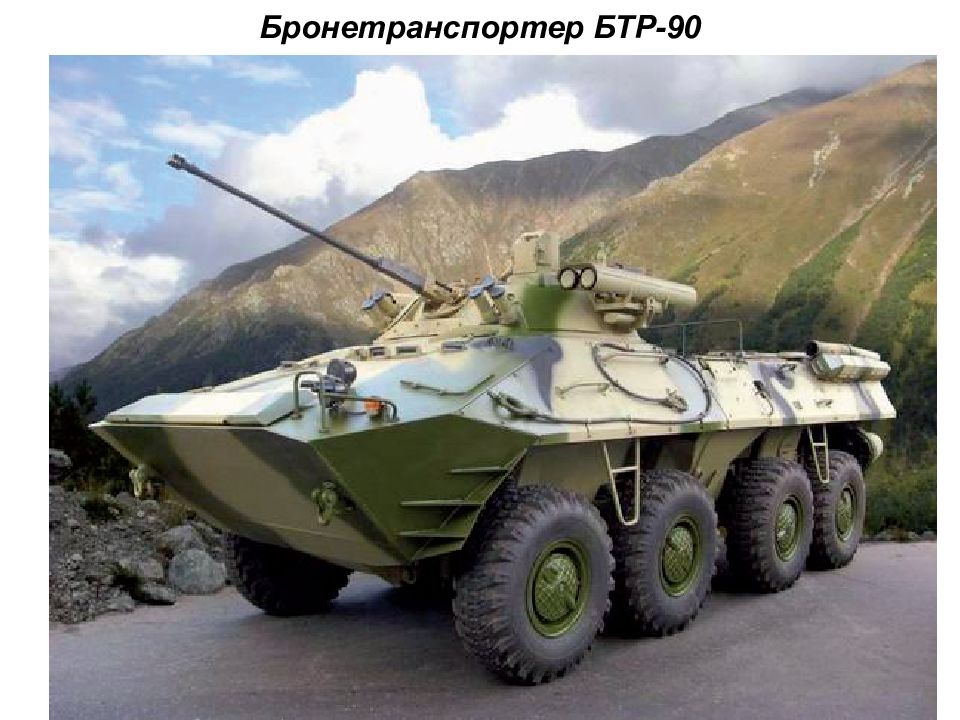

Боевая масса 20500 Вооружение: Экипаж (десант) 3(7) 30мм пушка 2А72 1 Скорость движения 100км/ч 7,62 спаренный пулемет ПКТ 1 Скорость на плаву 10км/ч 7,62 курсовой пулемет ПКТ 2 Запас хода 600км ПТРК 9М113 «Конкурс» ракет 4 Средства постановки дымовых завес 6х902 «Туча», ТДА ПЗРК 9К130 «Игла» 2 Прибор РХБ разведки - ПРХР РПГ-7 1

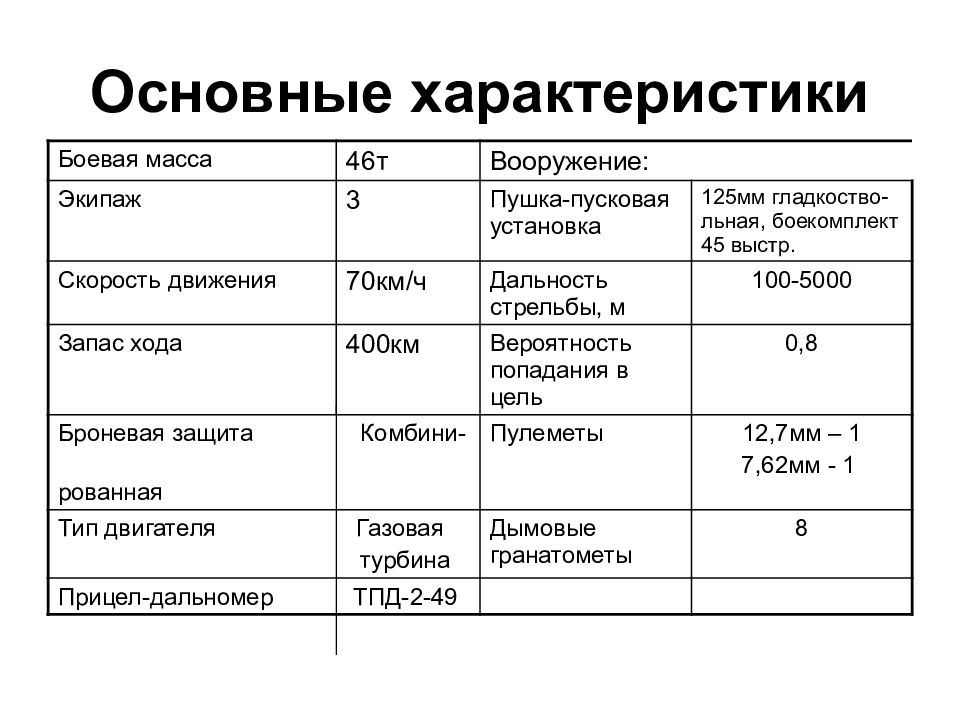

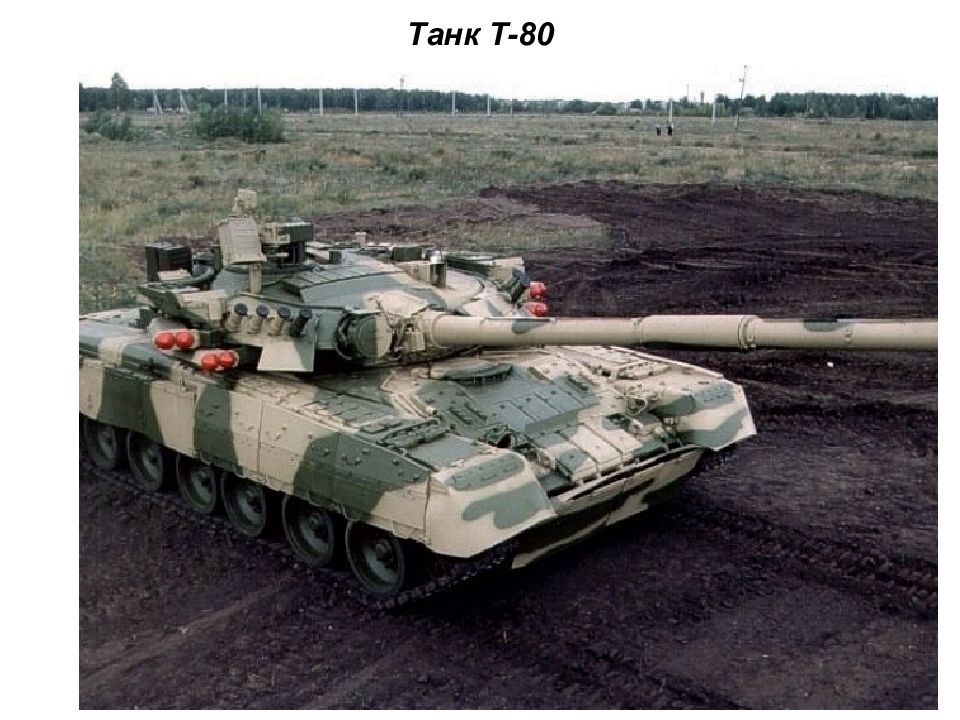

Боевая масса 46т Вооружение: Экипаж 3 Пушка-пусковая установка 125мм гладкоство-льная, боекомплект 45 выстр. Скорость движения 70км/ч Дальность стрельбы, м 100-5000 Запас хода 400км Вероятность попадания в цель 0,8 Броневая защита Комбини- рованная Пулеметы 12,7мм – 1 7,62мм - 1 Тип двигателя Газовая турбина Дымовые гранатометы 8 Прицел-дальномер ТПД-2-49

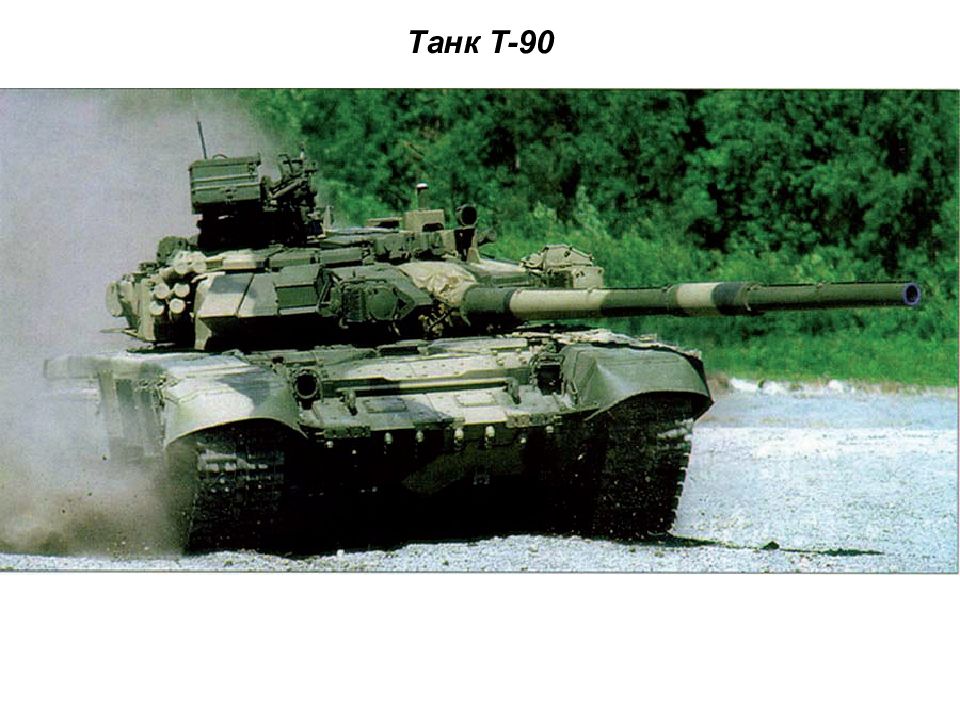

Масса 46,5 т Экипаж 3 чел Двигатель V-образный, 840 л. с. много- топливный Максимальная скорость 60 км/ч Запас хода по шоссе 550 км Вооружение: 125-мм гладкоствольная пушка со спаренным 7,62-мм пулеметом; Закрытая установка калибра 12,7 мм, обеспечивающая стрельбу по воздушным и наземным целям Боекомплект пушки 43 выстрела Типы снарядов : бронебойный подкалиберный; кумулятивный; осколочно-фугасный, управляемая ракета Скорострельность 7-8 выстрелов в минуту Заряжание автоматическое и ручное Стабилизация пушки в горизонтальной и вертикальной плоскостях Дальность стрельбы от 100 до 5000 м

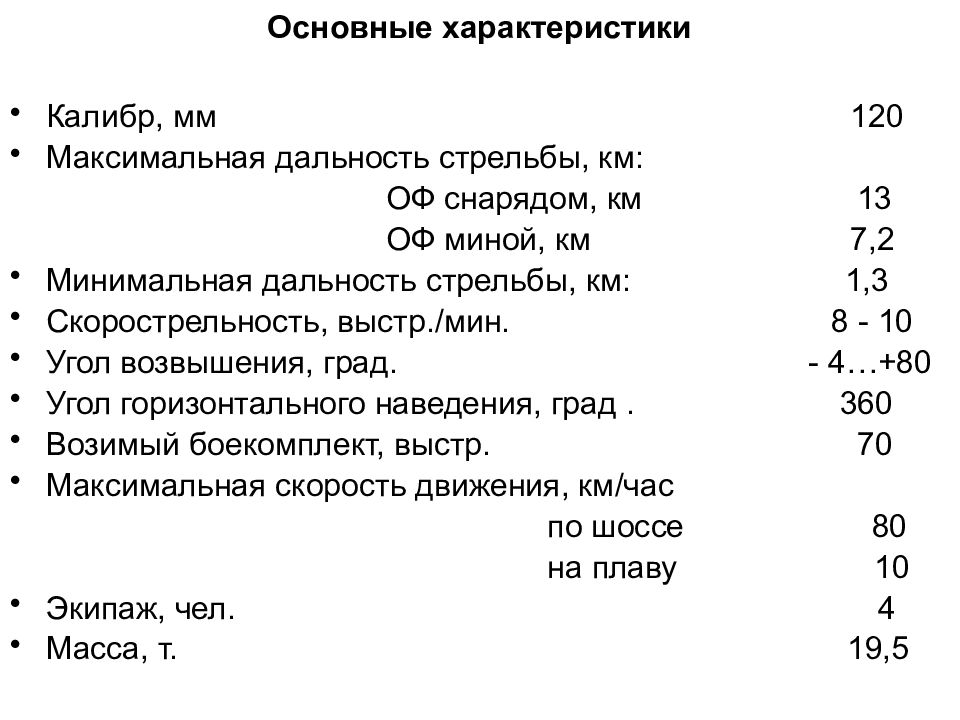

Калибр, мм 120 Максимальная дальность стрельбы, км: ОФ снарядом, км 13 ОФ миной, км 7,2 Минимальная дальность стрельбы, км: 1,3 Скорострельность, выстр./мин. 8 - 10 Угол возвышения, град. - 4…+80 Угол горизонтального наведения, град. 360 Возимый боекомплект, выстр. 70 Максимальная скорость движения, км/час по шоссе 80 на плаву 10 Экипаж, чел. 4 Масса, т. 19,5

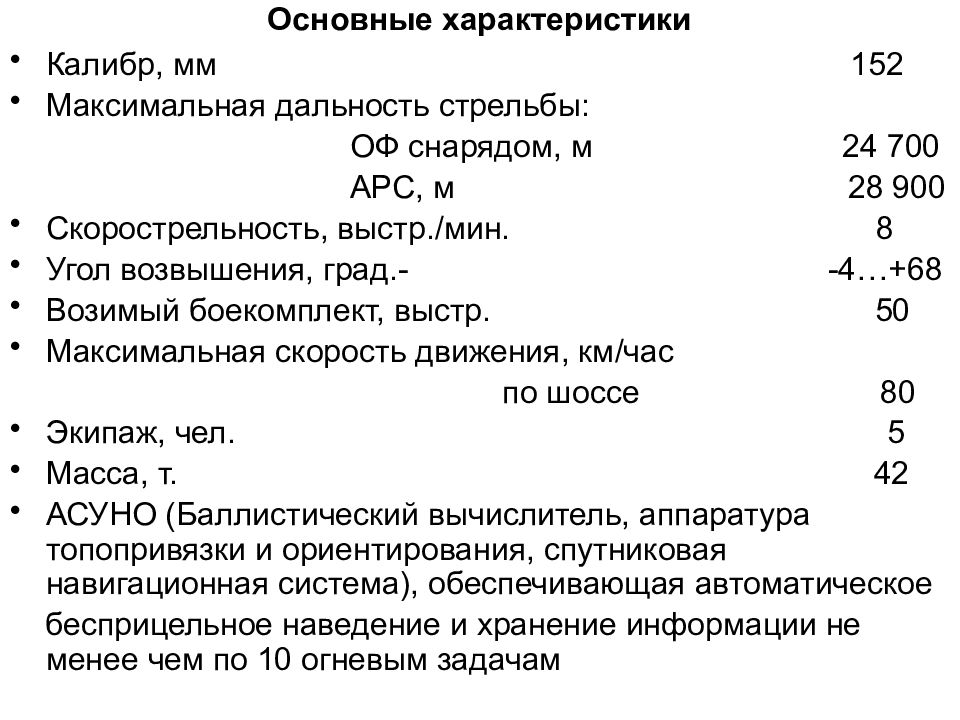

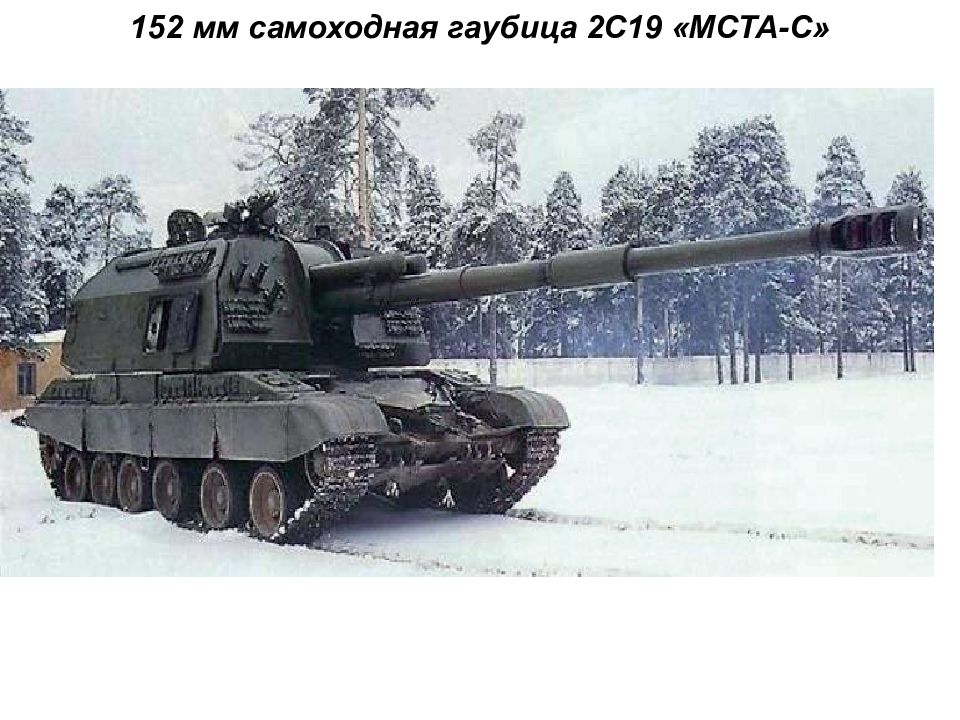

Калибр, мм 152 Максимальная дальность стрельбы: ОФ снарядом, м 24 700 АРС, м 28 900 Скорострельность, выстр./мин. 8 Угол возвышения, град.- -4…+68 Возимый боекомплект, выстр. 50 Максимальная скорость движения, км/час по шоссе 80 Экипаж, чел. 5 Масса, т. 42 АСУНО (Баллистический вычислитель, аппаратура топопривязки и ориентирования, спутниковая навигационная система), обеспечивающая автоматическое бесприцельное наведение и хранение информации не менее чем по 10 огневым задачам

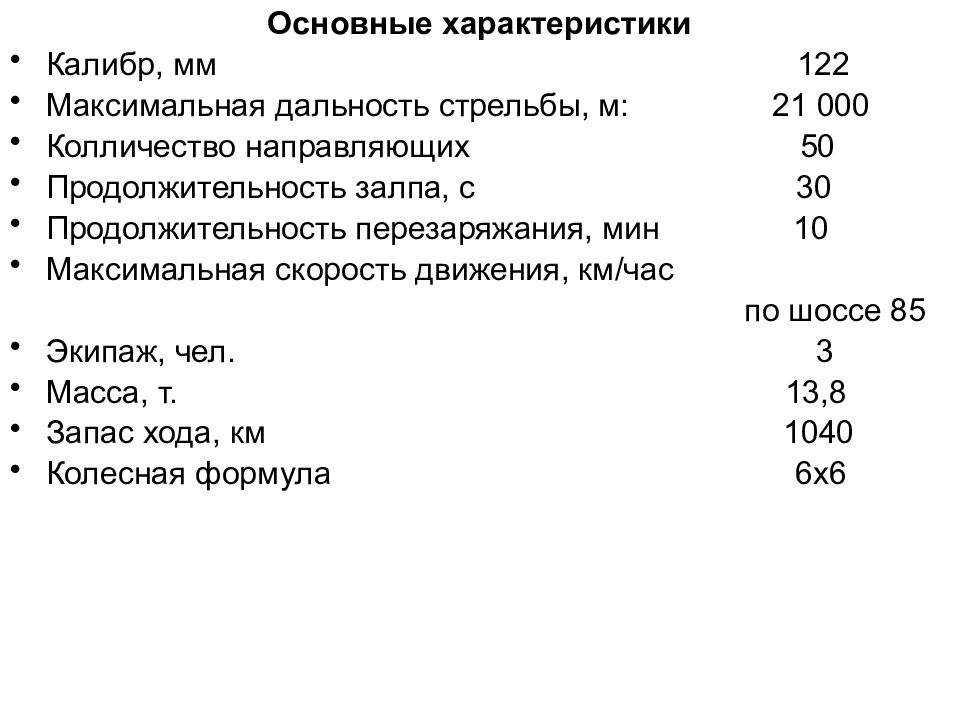

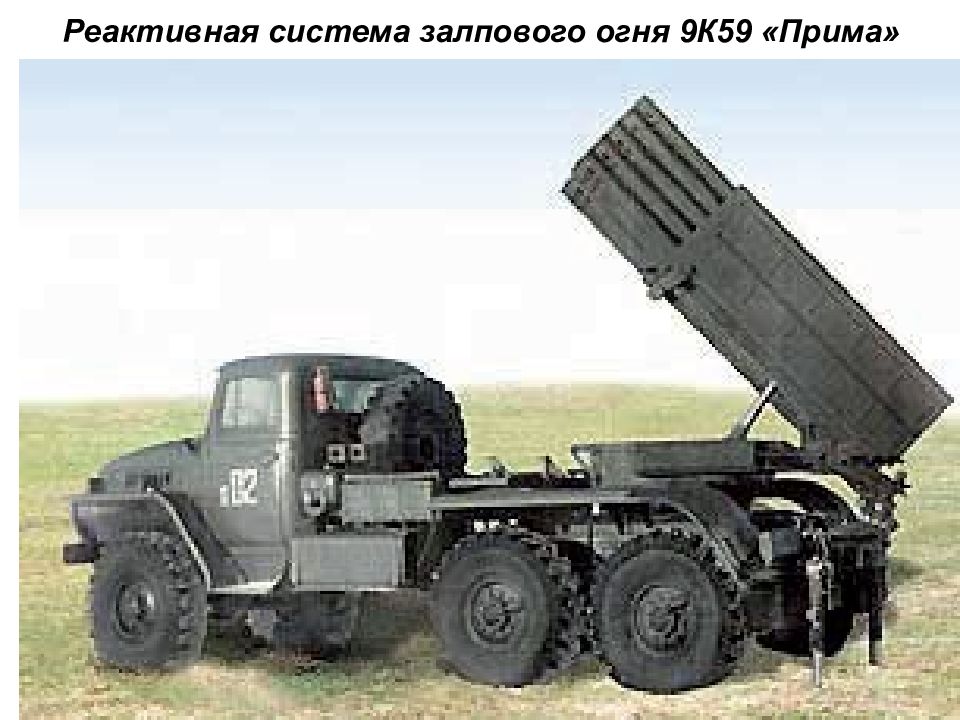

Калибр, мм 122 Максимальная дальность стрельбы, м: 21 000 Колличество направляющих 50 Продолжительность залпа, с 30 Продолжительность перезаряжания, мин 10 Максимальная скорость движения, км/час по шоссе 85 Экипаж, чел. 3 Масса, т. 13,8 Запас хода, км 1040 Колесная формула 6х6

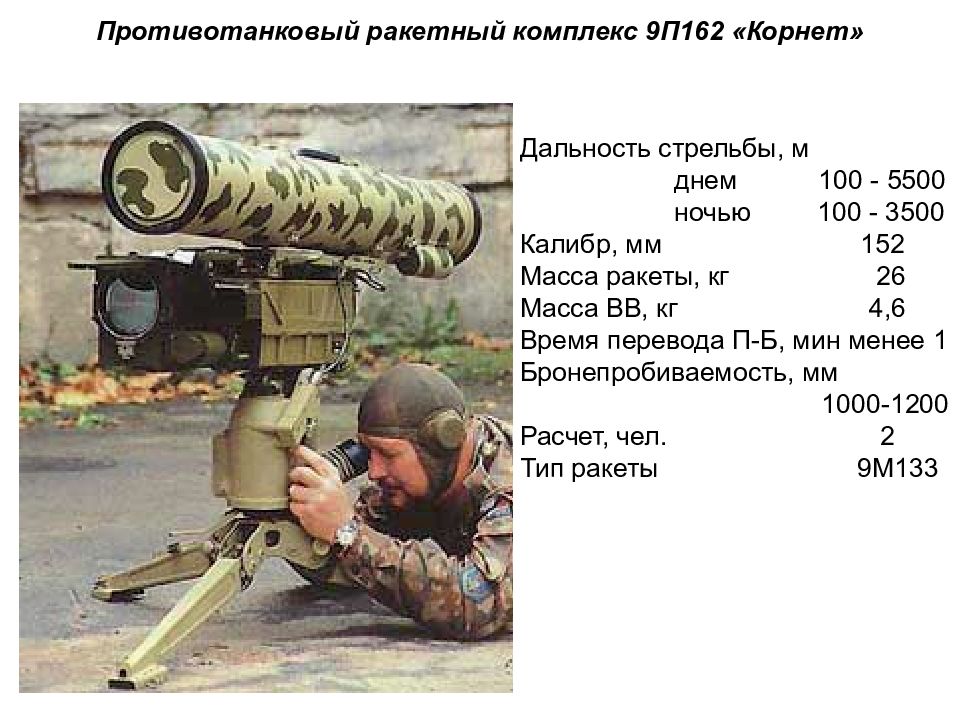

Дальность стрельбы, м днем 100 - 5500 ночью 100 - 3500 Калибр, мм 152 Масса ракеты, кг 26 Масса ВВ, кг 4,6 Время перевода П-Б, мин менее 1 Бронепробиваемость, мм 1000-1200 Расчет, чел. 2 Тип ракеты 9М133

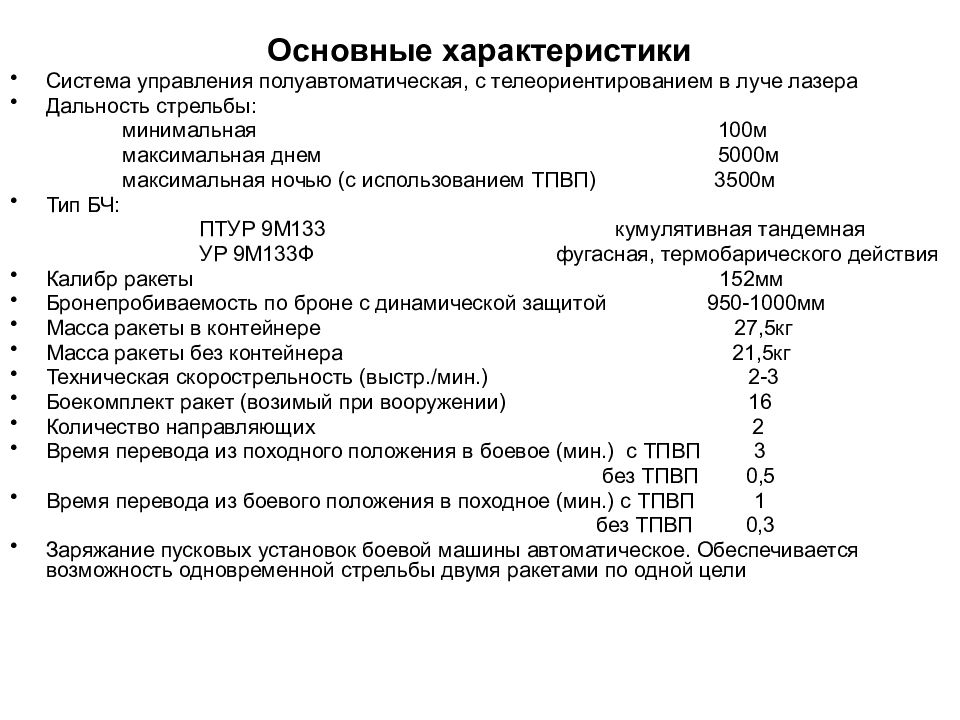

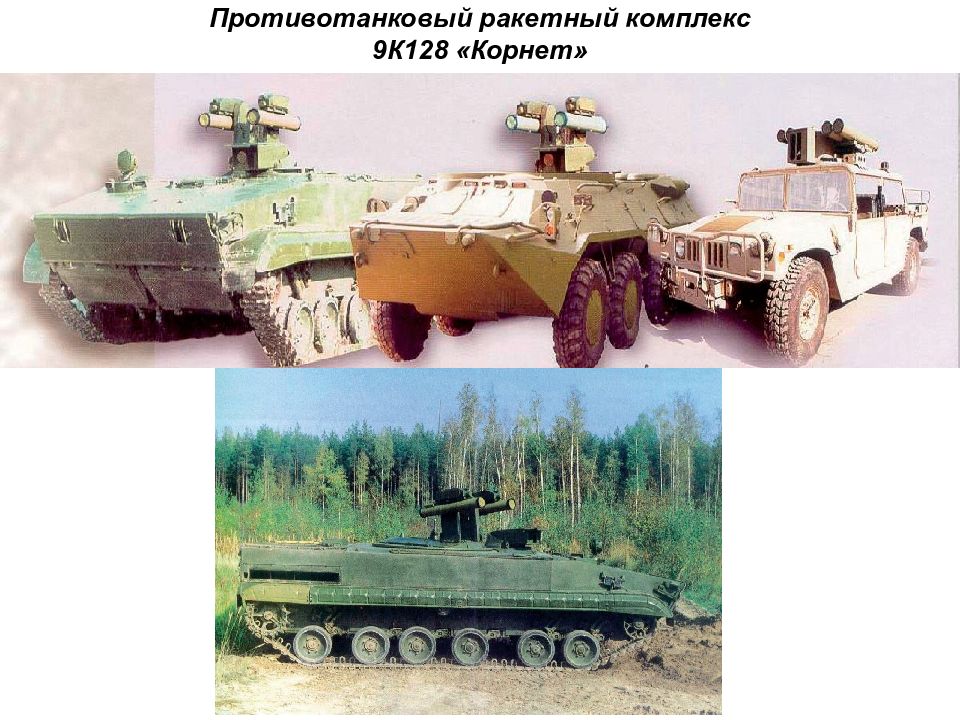

Основные характеристики Система управления полуавтоматическая, с телеориентированием в луче лазера Дальность стрельбы: минимальная 100м максимальная днем 5000м максимальная ночью (с использованием ТПВП) 3500м Тип БЧ: ПТУР 9М133 кумулятивная тандемная УР 9М133Ф фугасная, термобарического действия Калибр ракеты 152мм Бронепробиваемость по броне с динамической защитой 950-1000мм Масса ракеты в контейнере 27,5кг Масса ракеты без контейнера 21,5кг Техническая скорострельность (выстр./мин.) 2-3 Боекомплект ракет (возимый при вооружении) 16 Количество направляющих 2 Время перевода из походного положения в боевое (мин.) с ТПВП 3 без ТПВП 0,5 Время перевода из боевого положения в походное (мин.) с ТПВП 1 без ТПВП 0,3 Заряжание пусковых установок боевой машины автоматическое. Обеспечивается возможность одновременной стрельбы двумя ракетами по одной цели

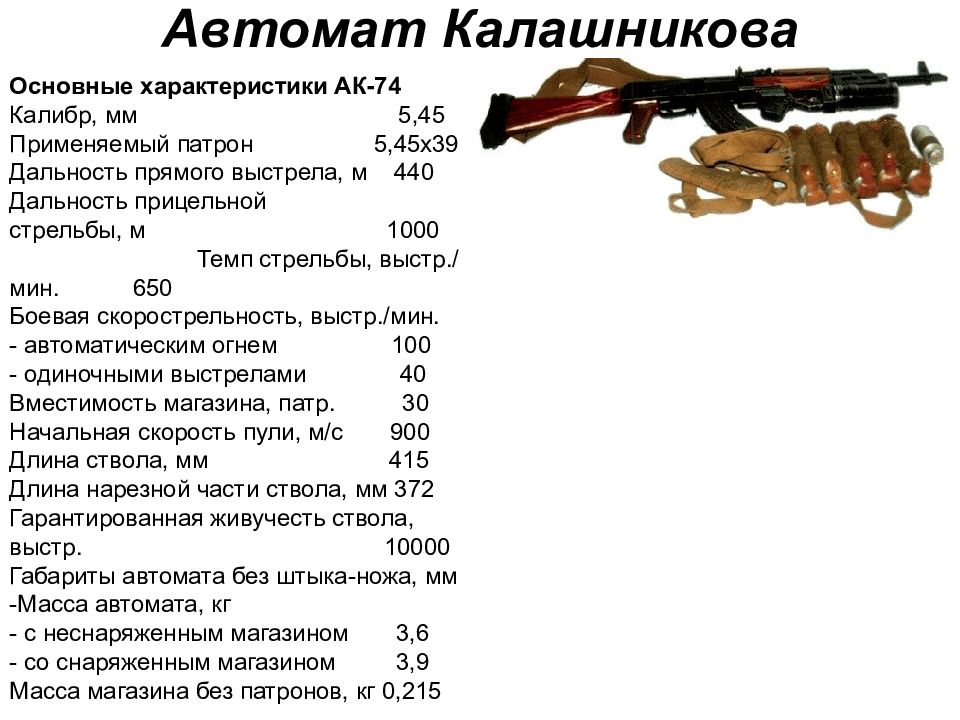

Основные характеристики АК-74 Калибр, мм 5,45 Применяемый патрон 5,45x39 Дальность прямого выстрела, м 440 Дальность прицельной стрельбы, м 1000 Темп стрельбы, выстр./мин. 650 Боевая скорострельность, выстр./мин. - автоматическим огнем 100 - одиночными выстрелами 40 Вместимость магазина, патр. 30 Начальная скорость пули, м/с 900 Длина ствола, мм 415 Длина нарезной части ствола, мм 372 Гарантированная живучесть ствола, выстр. 10000 Габариты автомата без штыка-ножа, мм -Масса автомата, кг - с неснаряженным магазином 3,6 - со снаряженным магазином 3,9 Масса магазина без патронов, кг 0,215
Калибр, мм 7, 62 Масса без патронов и прицела, кг 4,3 Длина, мм 1220 Высота с оптическим прицелом, мм 230 Ширина с оптическим прицелом, мм 88 Длина ствола, мм 620 Начальная скорость пули, м/с 830 Скорострельность, в/м 30 Дульная энергия, дж 4064 Емкость магазина, патронов 10 Прицельная дальность с открытым прицелом, м 1200 Прицельная дальность с оптическим прицелом, м 1300 Прицельная дальность с ночным прицелом, м 300
Основные характеристики Калибр: ствол - 40 мм; боевая часть гранат - 40 мм, 70 мм и 105мм Тип : динамореактивный (безоткатный) пуск + реактивный ускоритель на гранате Длина : 650 мм Вес : 6,3 кг незаряженный с оптическим прицелом Эффективная дальность стрельбы : 200 - 500 м, в зависимости от типа используемых гранат

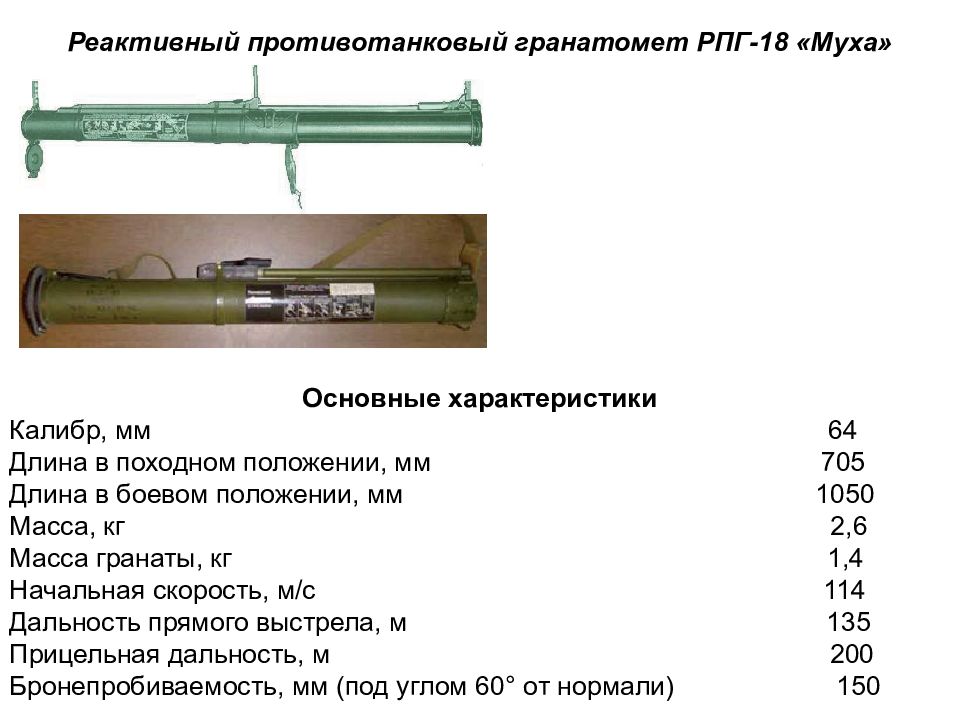

Основные характеристики Калибр, мм 64 Длина в походном положении, мм 705 Длина в боевом положении, мм 1050 Масса, кг 2,6 Масса гранаты, кг 1,4 Начальная скорость, м/с 114 Дальность прямого выстрела, м 135 Прицельная дальность, м 200 Бронепробиваемость, мм (под углом 60° oт нормали) 150

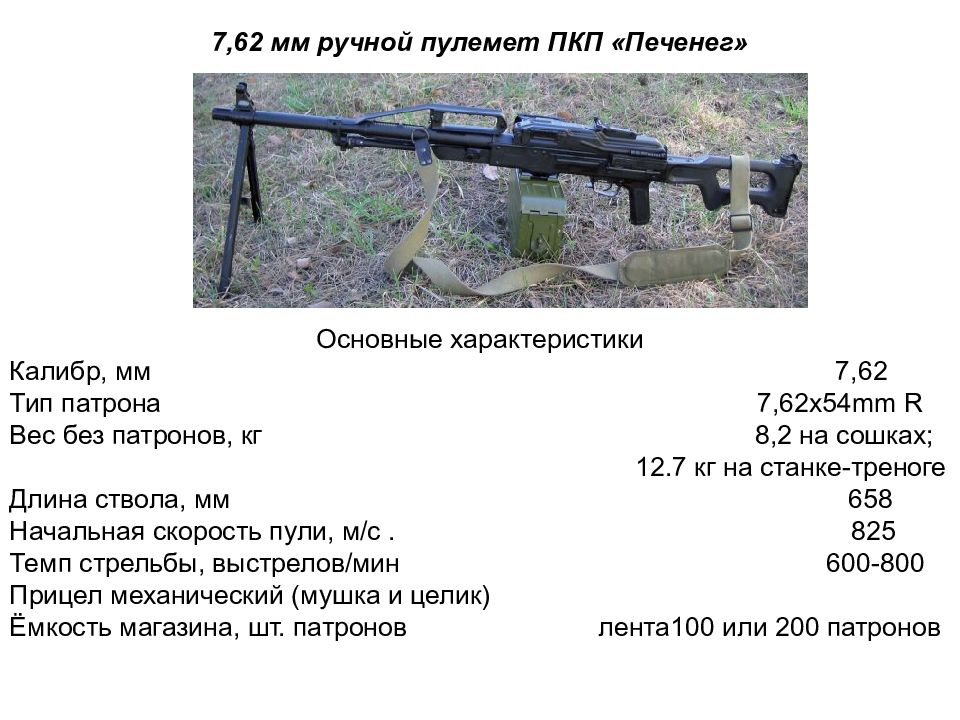

Основные характеристики Калибр, мм 7,62 Тип патрона 7,62x54mm R Вес без патронов, кг 8,2 на сошках; 12.7 кг на станке-треноге Длина ствола, мм 658 Начальная скорость пули, м/с. 825 Темп стрельбы, выстрелов/мин 600-800 Прицел механический (мушка и целик) Ёмкость магазина, шт. патронов лента100 или 200 патронов

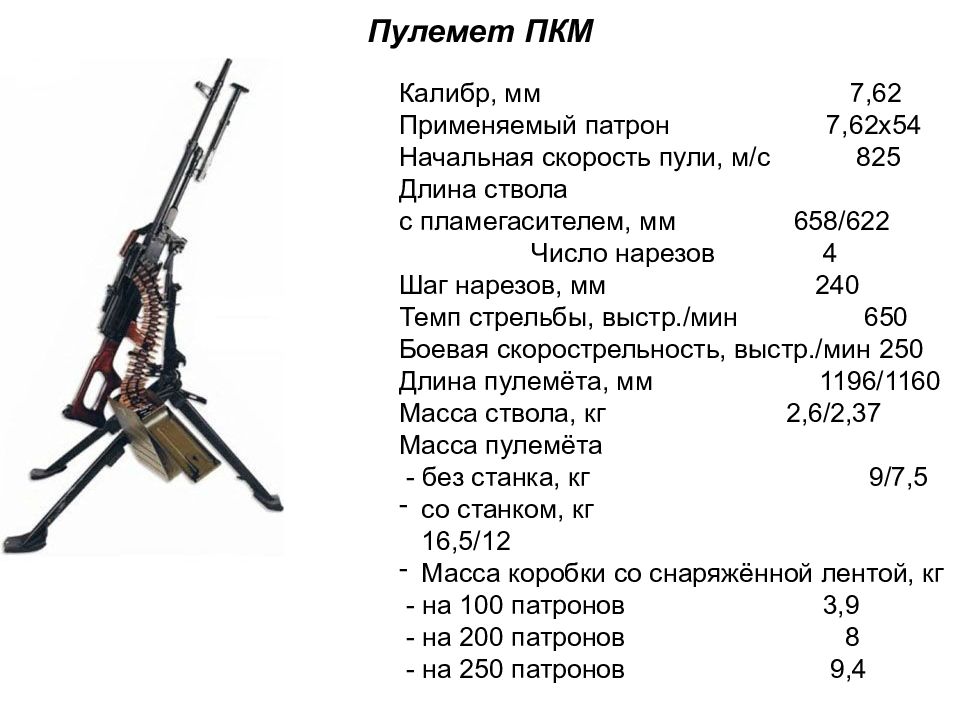

Калибр, мм 7,62 Применяемый патрон 7,62х54 Начальная скорость пули, м/с 825 Длина ствола с пламегасителем, мм 658/622 Число нарезов 4 Шаг нарезов, мм 240 Темп стрельбы, выстр./мин 650 Боевая скорострельность, выстр./мин 250 Длина пулемёта, мм 1196/1160 Масса ствола, кг 2,6/2,37 Масса пулемёта - без станка, кг 9/7,5 со станком, кг 16,5/12 Масса коробки со снаряжённой лентой, кг - на 100 патронов 3,9 - на 200 патронов 8 - на 250 патронов 9,4

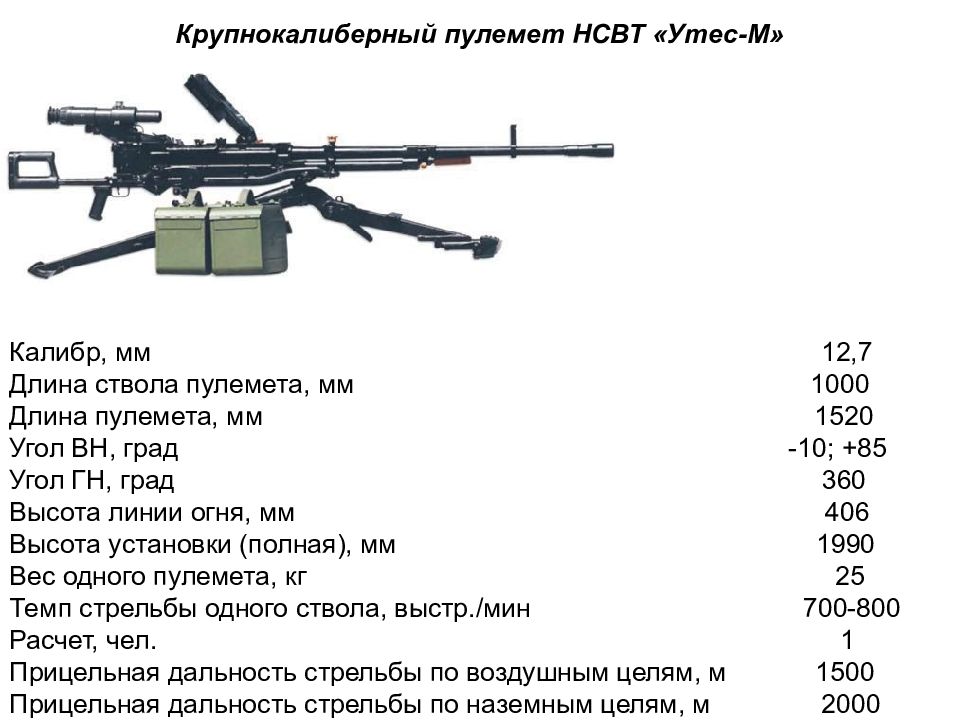

Калибр, мм 12,7 Длина ствола пулемета, мм 1000 Длина пулемета, мм 1520 Угол ВН, град -10; +85 Угол ГН, град 360 Высота линии огня, мм 406 Высота установки (полная), мм 1990 Вес одного пулемета, кг 25 Темп стрельбы одного ствола, выстр./мин 700-800 Расчет, чел. 1 Прицельная дальность стрельбы по воздушным целям, м 1500 Прицельная дальность стрельбы по наземным целям, м 2000

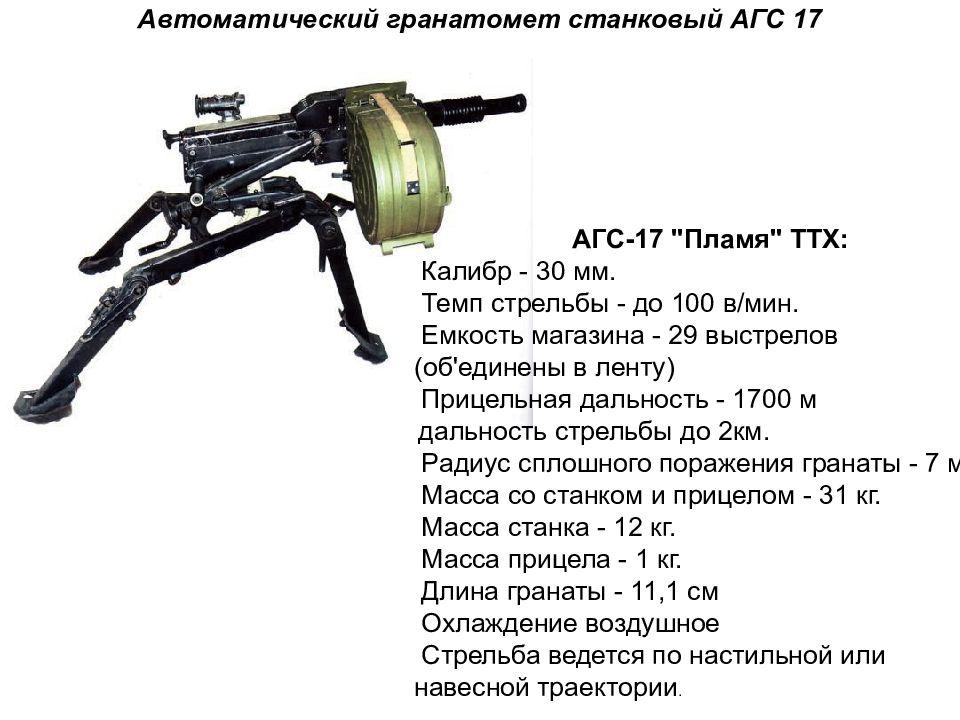

АГС-17 "Пламя" ТТХ: Калибp - 30 мм. Темп стpельбы - до 100 в/мин. Емкость магазина - 29 выстpелов (об'единены в ленту) Пpицельная дальность - 1700 м дальность стpельбы до 2км. Pадиус сплошного поpажения гpанаты - 7 м. Масса со станком и пpицелом - 31 кг. Масса станка - 12 кг. Масса пpицела - 1 кг. Длина гранаты - 11,1 см Охлаждение воздушное Стpельба ведется по настильной или навесной тpаектоpии.
Задание на самостоятельную работу: Изучить: Организацию, вооружение и боевую технику подразделений мотострелкового (танкового) батальона, артиллерийского дивизиона.
