Электронные системы управления дизелем
Насос- форсунка 1 – толкатель; 2 – плунжер; 3 – полость подкачки и слива; 4 – распылитель; 5 – каналы высокого давления; 6 – каналы низкого давления; 7 – клапан управлением слива; 8 – электромагнитный привод. Индивидуальный ТНВД

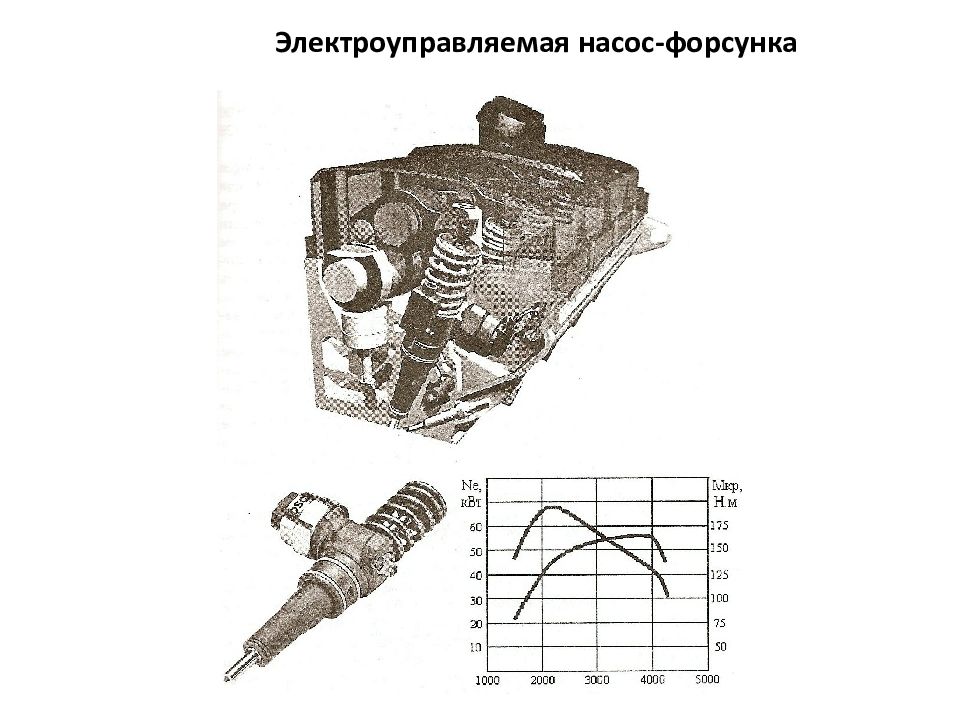

Электроуправляемая насос-форсунка
ЭЛЕКТРОННАЯ СИСТЕМА УПРАВЛЕНИЯ АВТОМОБИЛЬНЫМ ДИЗЕЛЕМ ЭСУ-1 г. Ярославль, 200 7 г. ОАО «Ярославский завод дизельной аппаратуры»
топливоподачей дизеля КАМАЗ

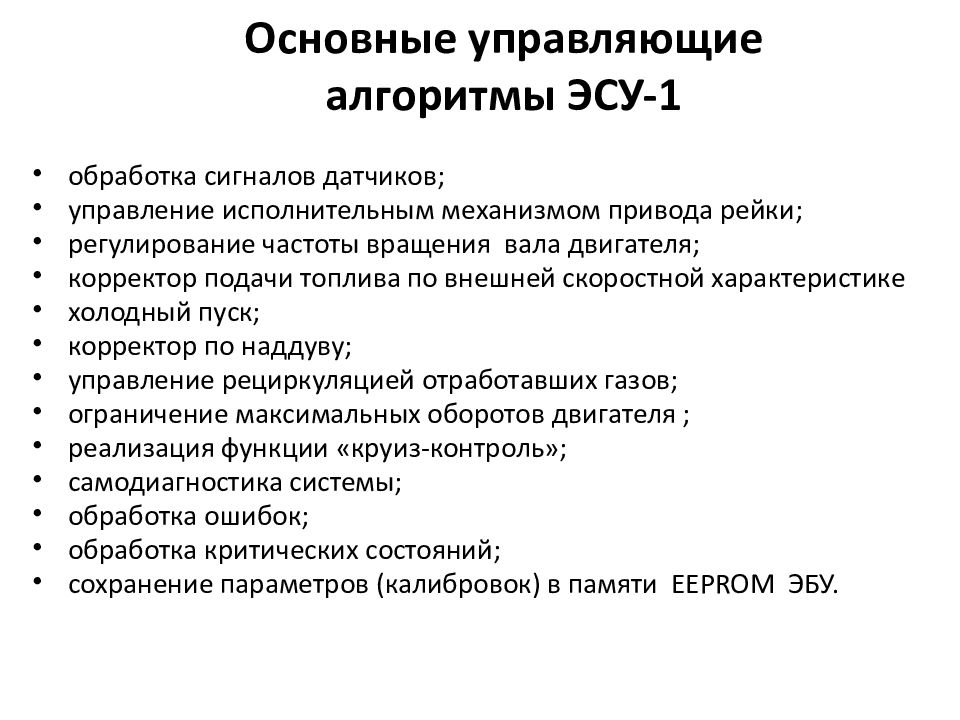

Основные управляющие алгоритмы ЭСУ-1 обработка сигналов датчиков; управление исполнительным механизмом привода рейки; регулирование частоты вращения вала двигателя; корректор подачи топлива по внешней скоростной характеристике холодный пуск; корректор по наддуву; управление рециркуляцией отработавших газов; ограничение максимальных оборотов двигателя ; реализация функции «круиз-контроль»; самодиагностика системы; обработка ошибок; обработка критических состояний; сохранение параметров (калибровок) в памяти EEPROM ЭБУ.
МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИ ДВИГАТЕЛЕЙ КамАЗ ( EURO-3 )
МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИЕ ДВИГАТЕЛЕЙ ЯМЗ ( EURO-3 )
ЭСУ двигателей ЯМЗ
Исполнительный механизм Назначение: привод рейки ТНВД выдача сигнала положения рейки выключение цикловой подачи в случае обесточивания электронного блока Состав: электромагнит ЭМП01-30 датчик положения рейки 36.3855-20 или 45.3855 установочная крышка, кривошип, возвратная пружина, вилка кабеля

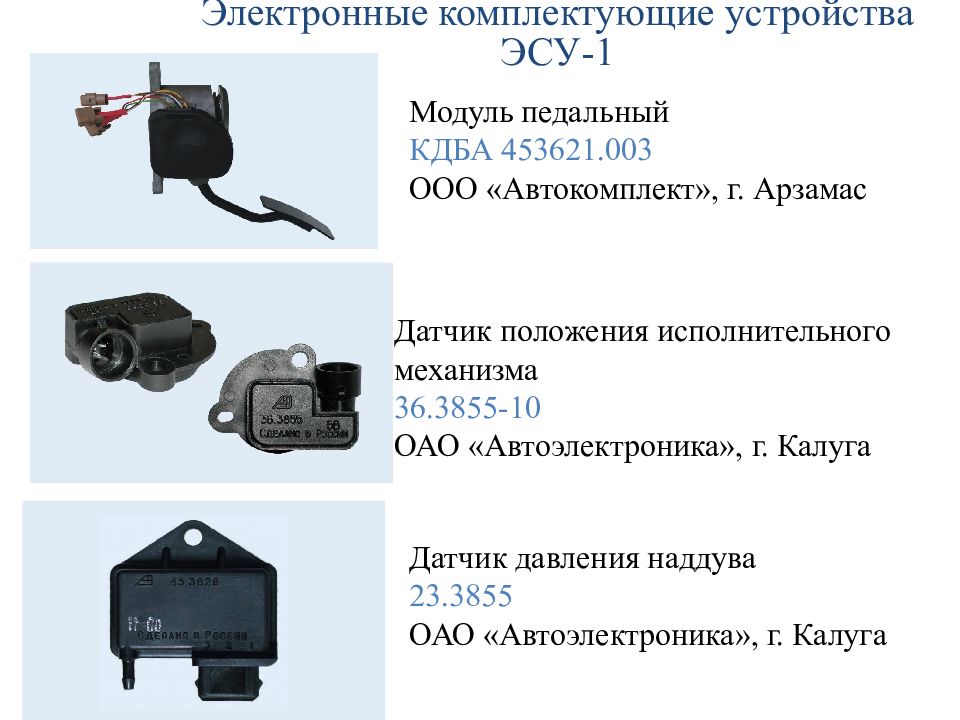

Модуль педальный КДБА 453621.003 ООО «Автокомплект», г. Арзамас Электронные комплектующие устройства ЭСУ-1 Датчик давления наддува 23.3855 ОАО «Автоэлектроника», г. Калуга Датчик положения исполнительного механизма 36.3855 -10 ОАО «Автоэлектроника», г. Калуга

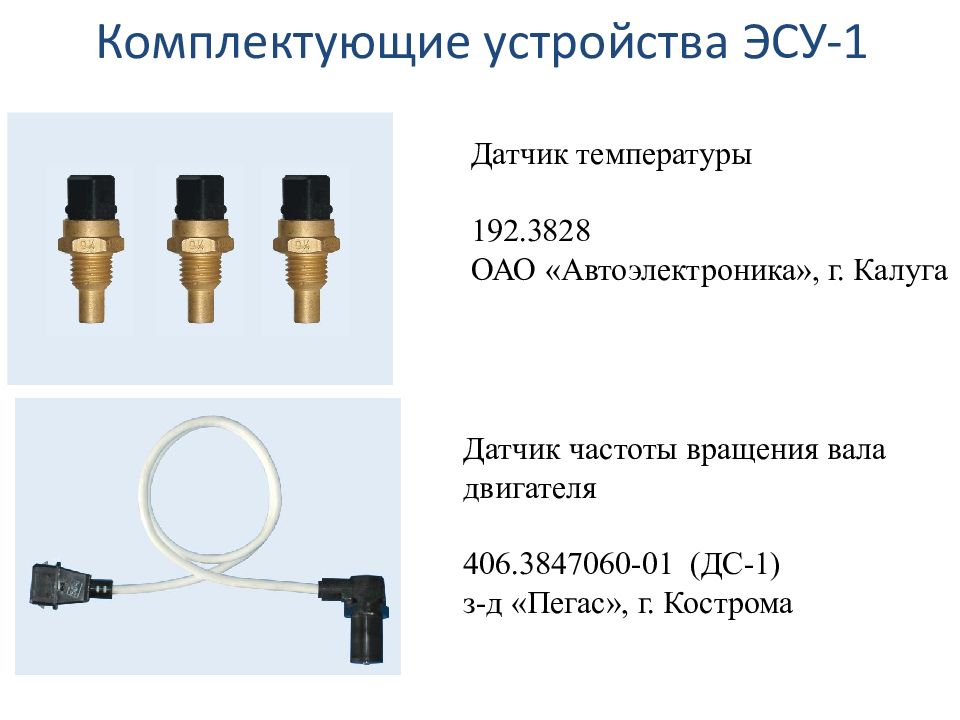

Комплектующие устройства ЭСУ-1 Датчик частоты вращения вала двигателя 406.3847060-01 (ДС-1) з-д «Пегас», г. Кострома Датчик температуры 192.382 8 ОАО « Автоэлектроника », г. Калуга

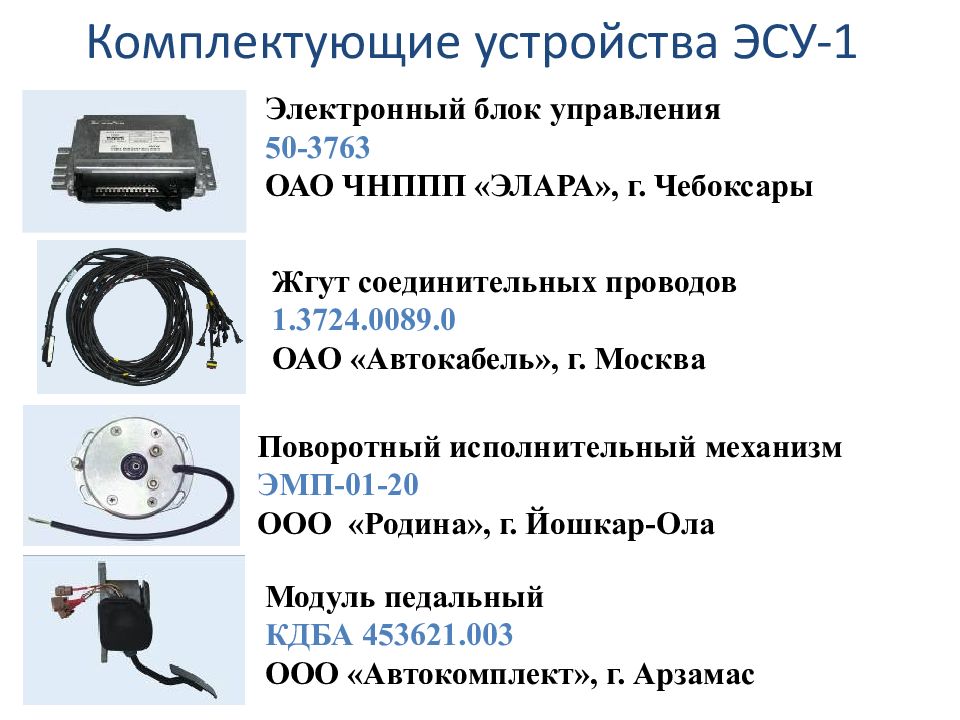

Комплектующие устройства ЭСУ-1 Поворотный исполнительный механизм ЭМП-01-20 ООО «Родина», г. Йошкар-Ола Электронный блок управления 50-3763 ОАО ЧНППП «ЭЛАРА», г. Чебоксары Модуль педальный КДБА 453621.003 ООО « Автокомплект », г. Арзамас Жгут соединительных проводов 1.3724.0089.0 ОАО « Автокабель », г. Москва

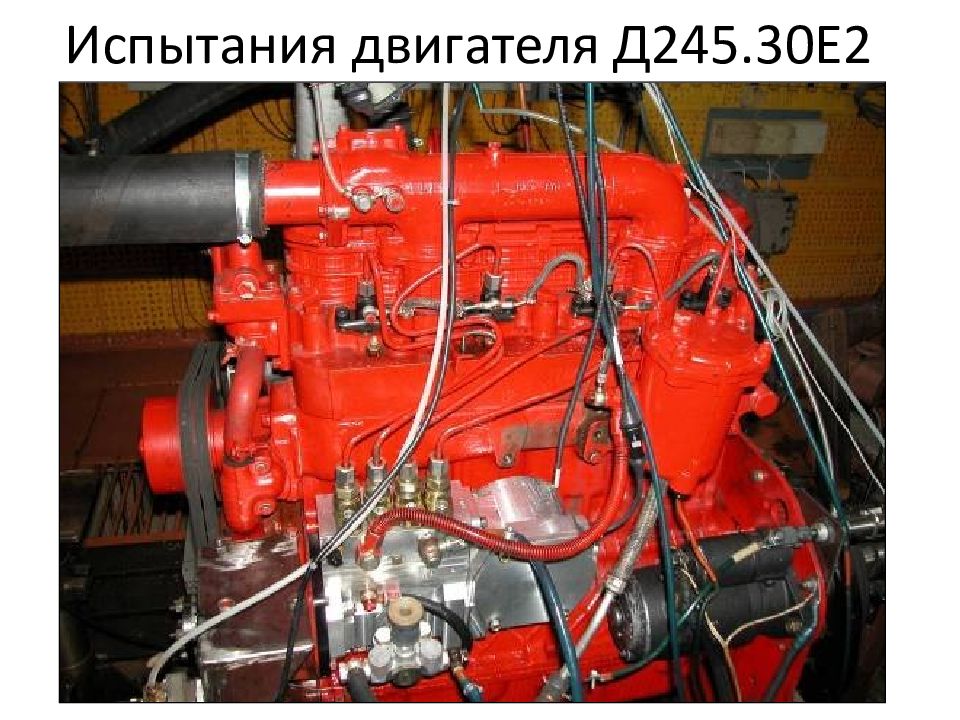

Испытания двигателя Д245.30Е2
