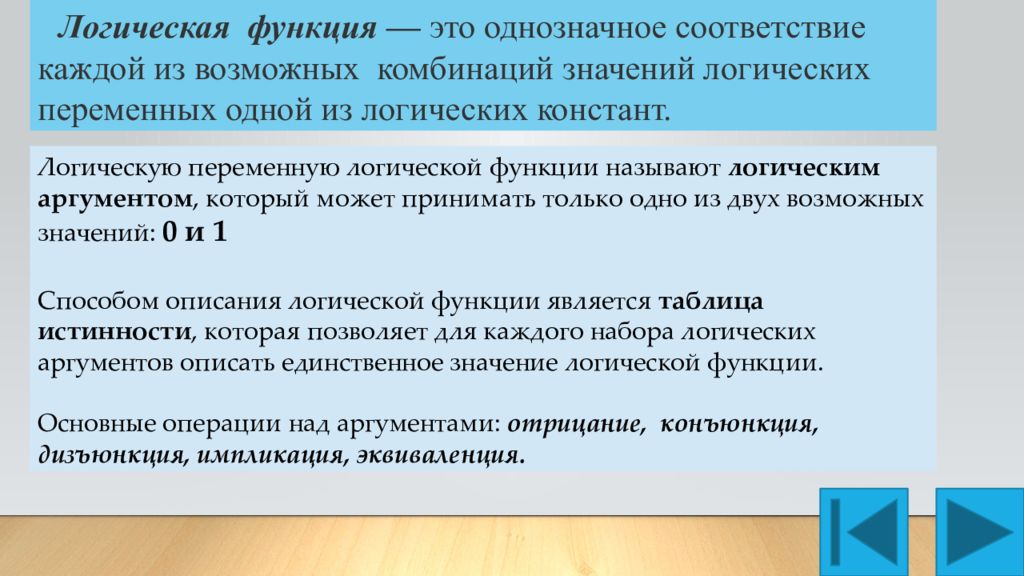

Логическая функция — это однозначное соответствие каждой из возможных комбинаций значений логических переменных одной из логических констант. Логическую переменную логической функции называют логическим аргументом, который может принимать только одно из двух возможных значений: 0 и 1 Способом описания логической функции является таблица истинности, которая позволяет для каждого набора логических аргументов описать единственное значение логической функции. Основные операции над аргументами: отрицание, конъюнкция, дизъюнкция, импликация, эквиваленция.

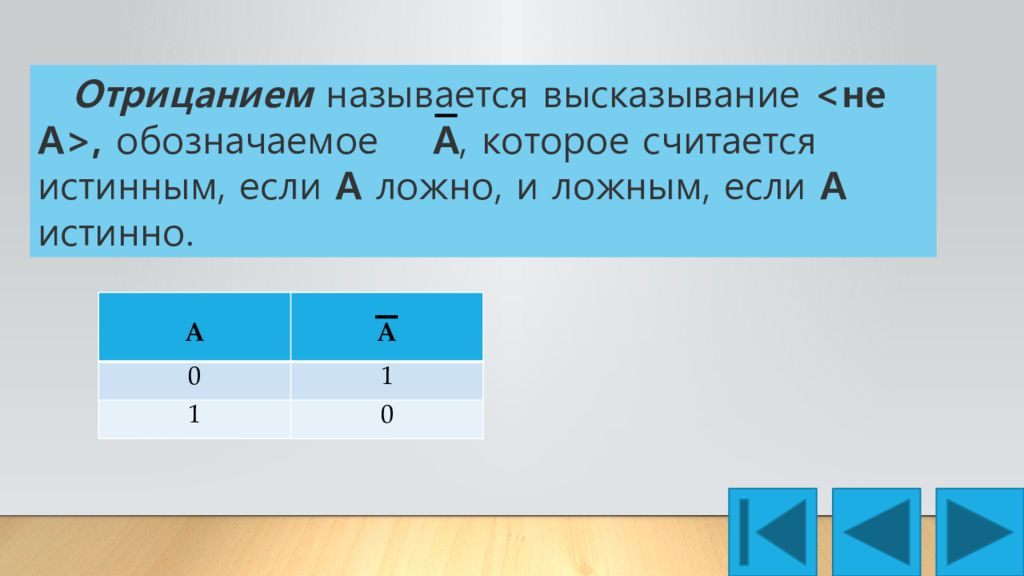

Отрицанием называется высказывание <не А>, обозначаемое A, которое считается истинным, если А ложно, и ложным, если А истинно. А А 0 1 1 0

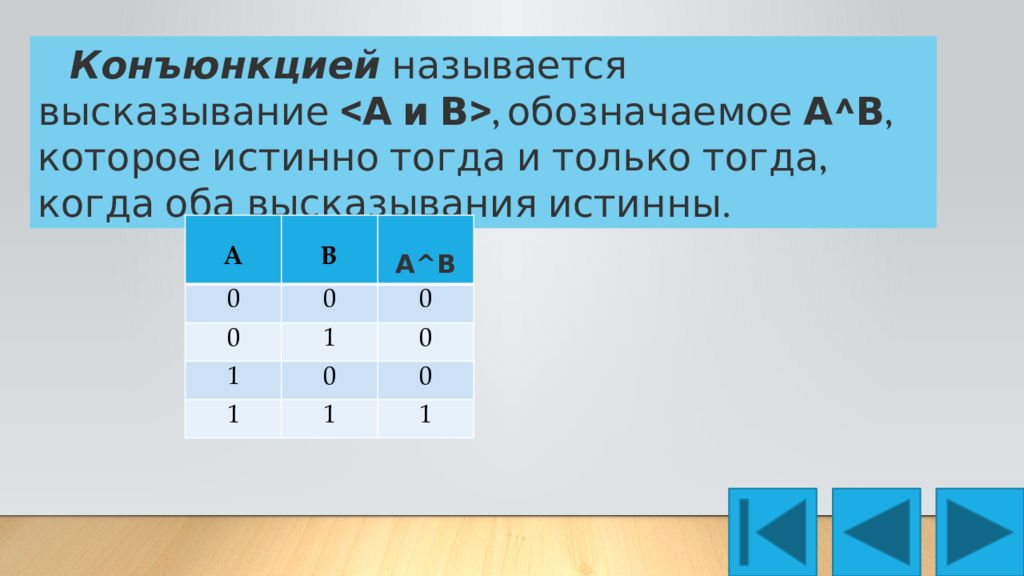

Конъюнкцией называется высказывание <А и В>, обозначаемое А^В, которое истинно тогда и только тогда, когда оба высказывания истинны. А В А^В 0 0 0 0 1 0 1 0 0 1 1 1

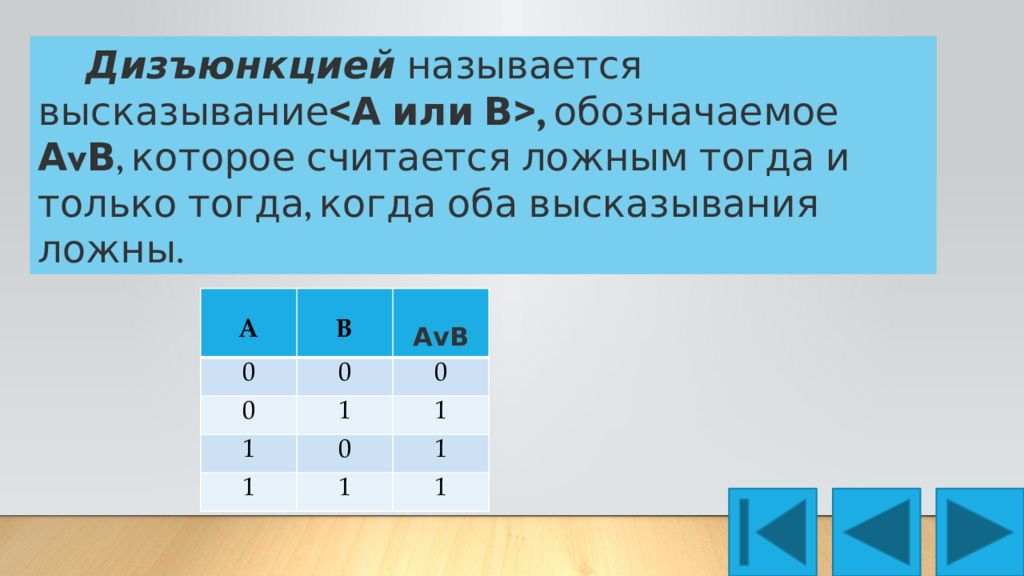

Дизъюнкцией называется высказывание <А или В>, обозначаемое АvВ, которое считается ложным тогда и только тогда, когда оба высказывания ложны. А В АvВ 0 0 0 0 1 1 1 0 1 1 1 1

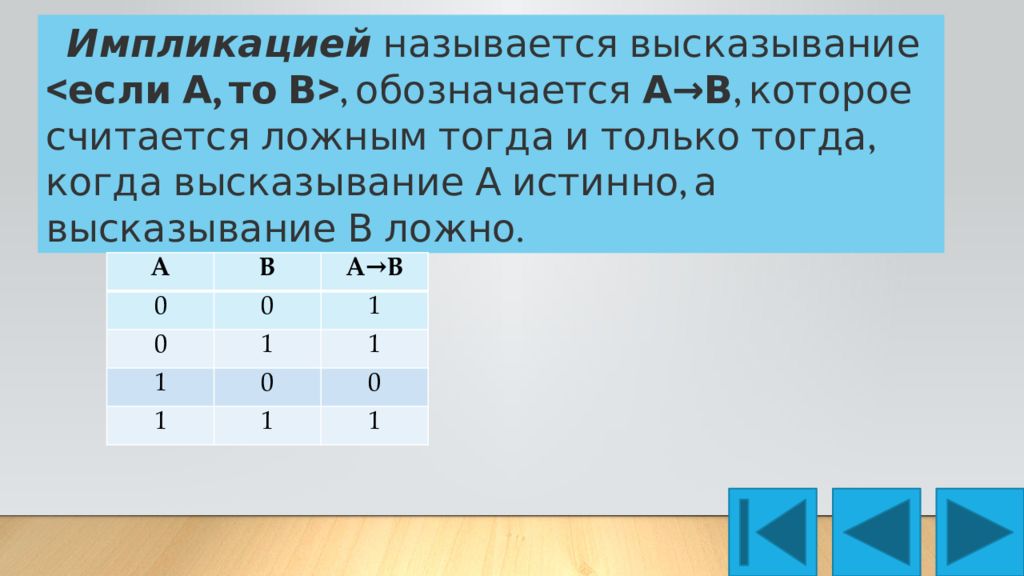

Импликацией называется высказывание <если А, то В>, обозначается А→В, которое считается ложным тогда и только тогда, когда высказывание А истинно, а высказывание В ложно. A В A→ В 0 0 1 0 1 1 1 0 0 1 1 1

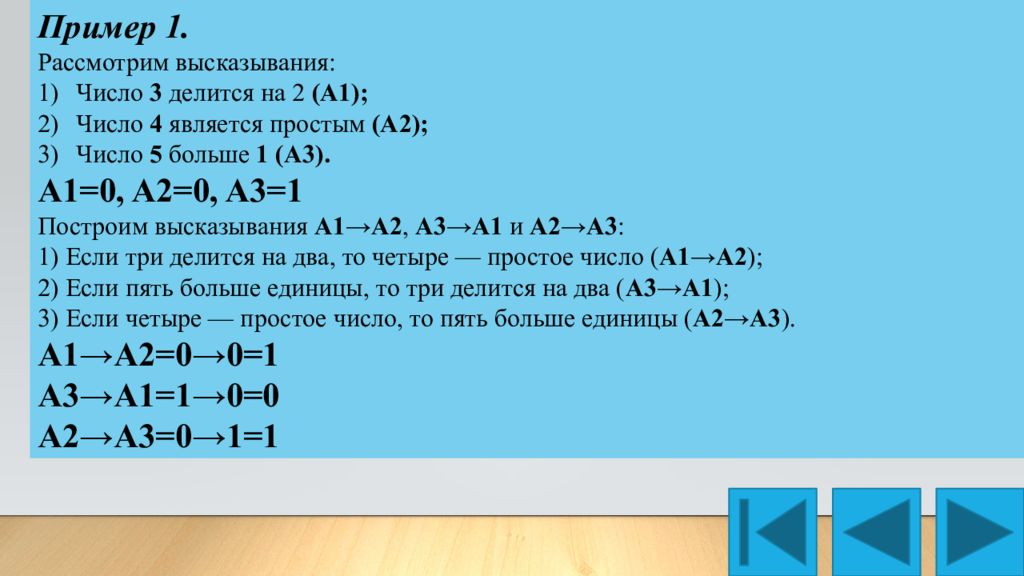

Пример 1. Рассмотрим высказывания: Число 3 делится на 2 (A1); Число 4 является простым (A2); Число 5 больше 1 (A3). A1=0, A2=0, A3=1 Построим высказывания A1→A2, A3→A1 и A2→A3 : 1) Если три делится на два, то четыре — простое число ( A1→A2 ); 2) Если пять больше единицы, то три делится на два ( A3→A1 ); 3) Если четыре — простое число, то пять больше единицы ( A2→A3 ). A1→A2=0→0=1 A3→A1=1→0=0 A2→A3=0→1=1

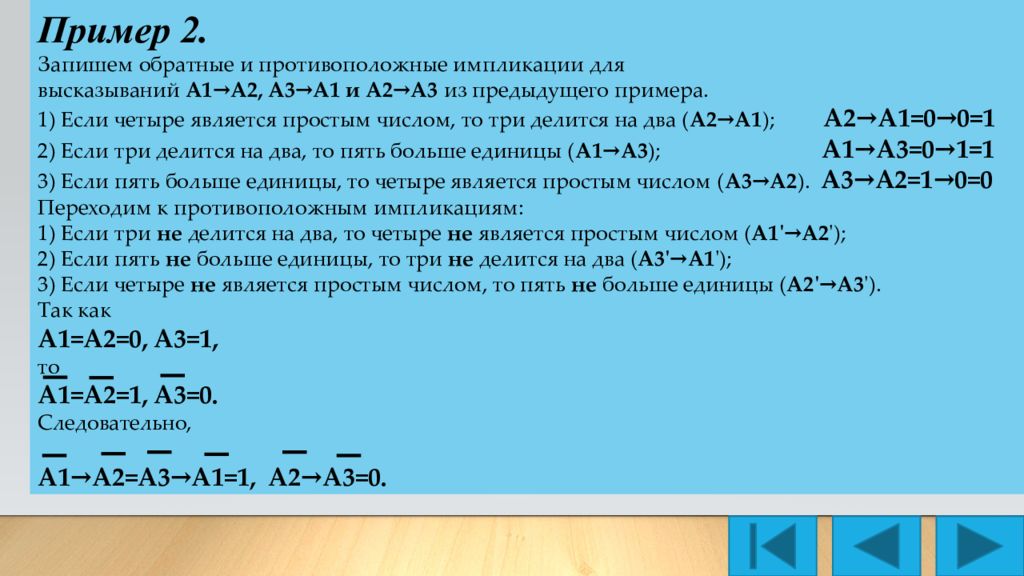

Пример 2. Запишем обратные и противоположные импликации для высказываний A1→A2, A3→A1 и A2→A3 из предыдущего примера. 1) Если четыре является простым числом, то три делится на два ( A2→A1 ); A 2 →A 1 =0→0=1 2) Если три делится на два, то пять больше единицы ( A1→A3 ); A 1 →A 3 =0→ 1 =1 3) Если пять больше единицы, то четыре является простым числом ( A3→A2 ). A 3 →A 2 = 1 →0= 0 Переходим к противоположным импликациям: 1) Если три не делится на два, то четыре не является простым числом ( A1'→A2 '); 2) Если пять не больше единицы, то три не делится на два ( A3'→A1 '); 3) Если четыре не является простым числом, то пять не больше единицы ( A2'→A3 '). Так как A1=A2=0, A3=1, то A1=A2=1, A3=0. Следовательно, A1→A2=A3→A1=1, A2→A3=0.

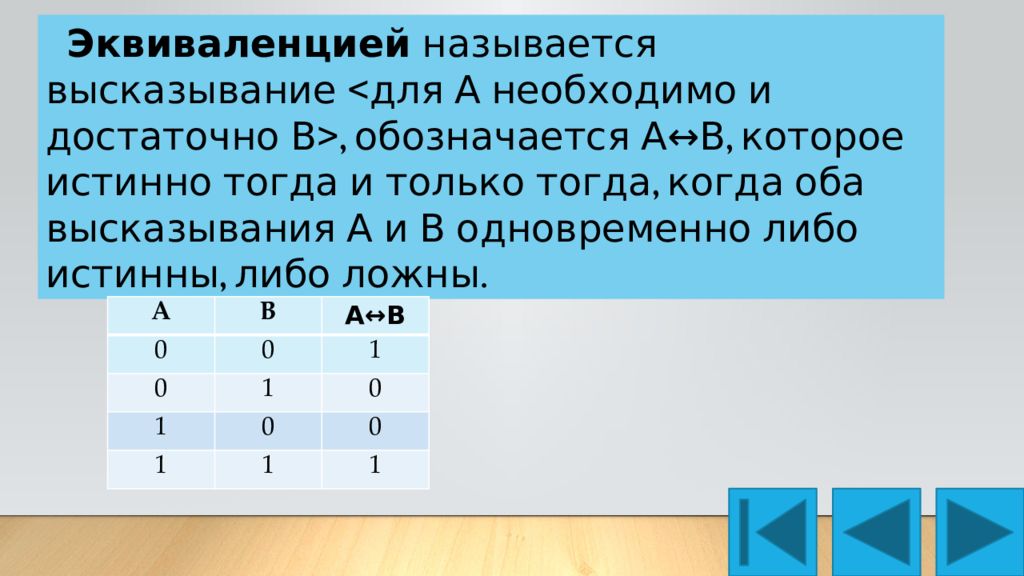

Эквиваленцией называется высказывание <для А необходимо и достаточно В>, обозначается А↔В, которое истинно тогда и только тогда, когда оба высказывания А и В одновременно либо истинны, либо ложны. A В А↔В 0 0 1 0 1 0 1 0 0 1 1 1

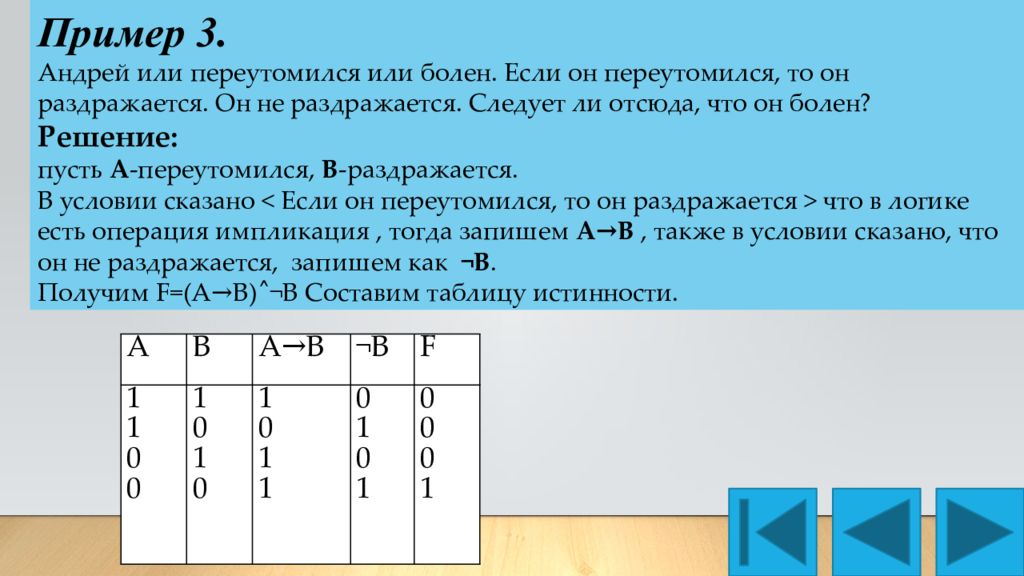

Пример 3. Андрей или переутомился или болен. Если он переутомился, то он раздражается. Он не раздражается. Следует ли отсюда, что он болен? Решение: пусть А -переутомился, В -раздражается. В условии сказано < Если он переутомился, то он раздражается > что в логике есть операция импликация, тогда запишем А→В, также в условии сказано, что он не раздражается, запишем как ¬В. Получим F=(А→В)˄¬В Составим таблицу истинности. А В А→В ¬В F 1 1 0 0 1 0 1 0 1 0 1 1 0 1 0 1 0 0 0 1

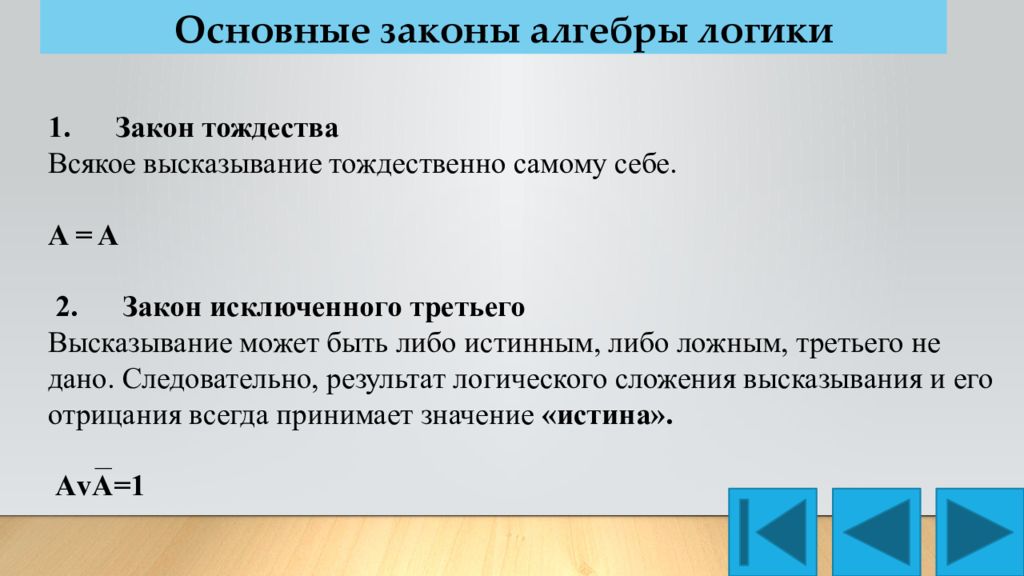

Основные законы алгебры логики 1. Закон тождества Всякое высказывание тождественно самому себе. A = A 2. Закон исключенного третьего Высказывание может быть либо истинным, либо ложным, третьего не дано. Следовательно, результат логического сложения высказывания и его отрицания всегда принимает значение «истина». Аv A=1
Основные законы алгебры логики 3. Закон непротиворечия Высказывание не может быть одновременно истинным и ложным. Если высказывание A истинно, то его отрицание НЕ A должно быть ложным. Следовательно, логическое произведение высказывания и его отрицания должно быть ложно. А^ A=0
Основные законы алгебры логики Закон двойного отрицания Если дважды отрицать некоторое высказывание, то в результате получим исходное высказывание. A=A 5. Переместительный (коммутативный) закон Результат операции над высказываниями не зависит от того, в каком порядке берутся эти высказывания. А^В =B ^ A

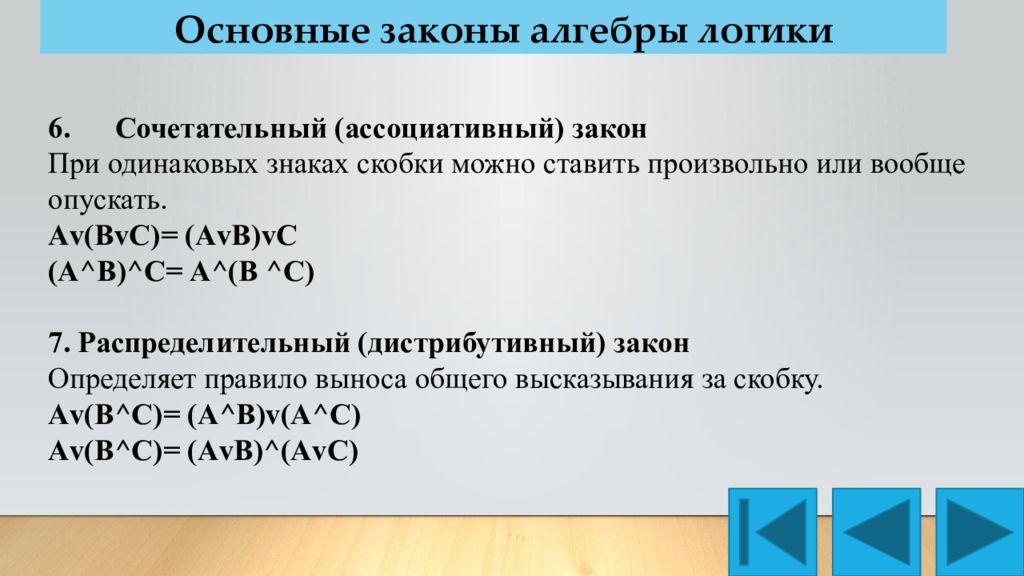

Основные законы алгебры логики 6. Сочетательный (ассоциативный) закон При одинаковых знаках скобки можно ставить произвольно или вообще опускать. А v (В v С)= (А v В) v С (А^В) ^ С= А^(В ^ С) 7. Распределительный (дистрибутивный) закон Определяет правило выноса общего высказывания за скобку. А v (В^С)= (А^В) v (А^С) А v (В^С)= (А v В)^(А v С)
Основные законы алгебры логики 8. Закон общей инверсии Закон де Моргана ( А^В )= AvB ( А v В )=A ^ B 9. Закон равносильности (идемпотентности) AvA = A 10. Законы исключения констант Av0=A Av1=1 A ^ 1=A A ^ 0=0

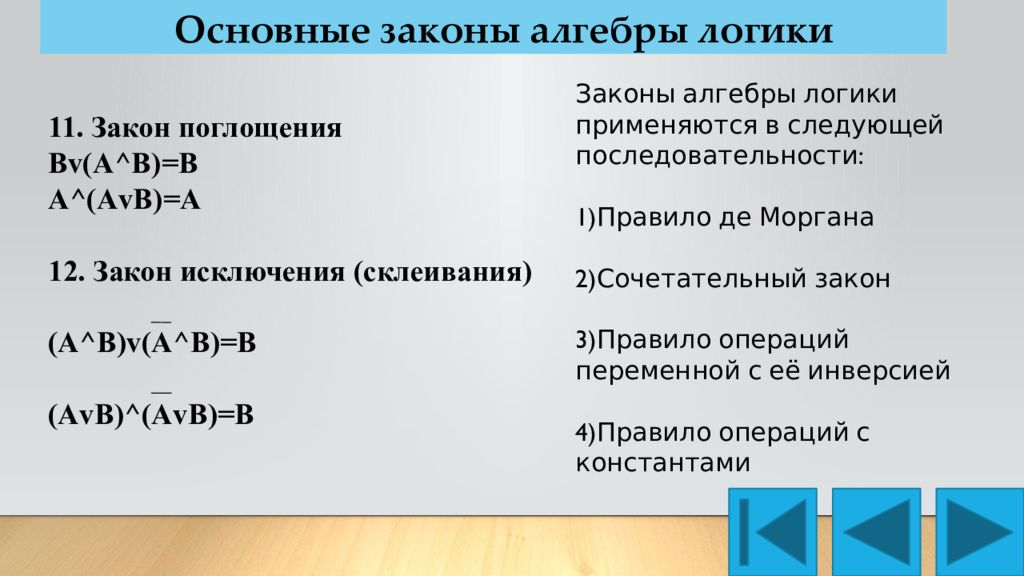

Основные законы алгебры логики 11. Закон поглощения В v( А^В )= В A^( А v В )=A 12. Закон исключения (склеивания) ( А^В )v( А^В )=B ( А v В )^( А v В )=B Законы алгебры логики применяются в следующей последовательности: 1) Правило де Моргана 2) Сочетательный закон 3) Правило операций переменной с её инверсией 4) Правило операций с константами

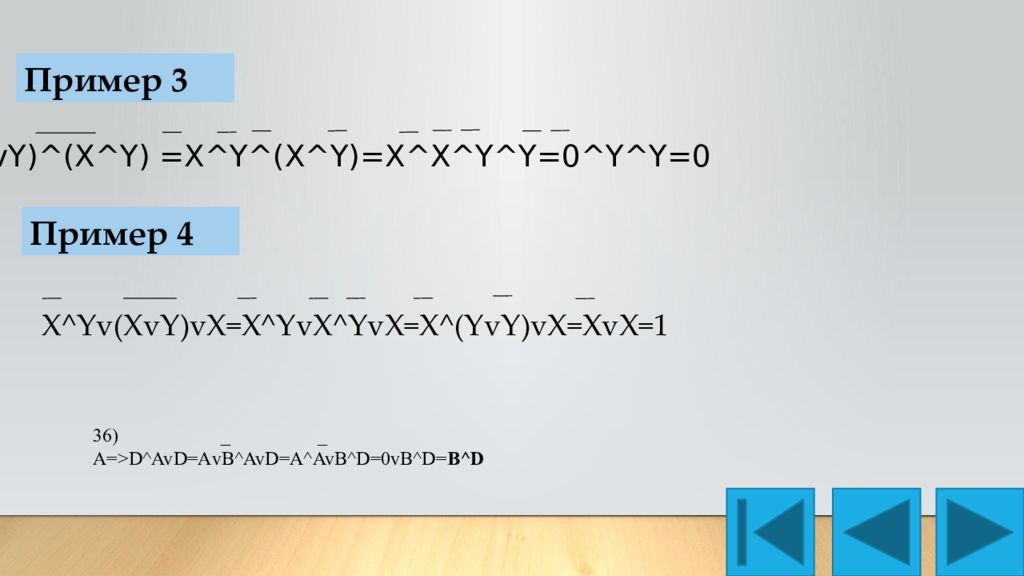

Пример 3 ( XvY )^(X^Y) =X^Y^(X^Y)=X^X^Y^Y=0^Y^Y=0 Пример 4 X^Yv(XvY)vX=X^YvX^YvX=X^(YvY)vX=XvX=1 36) _ _ A=>D^AvD =А vB^AvD=A^AvB^D=0vB^D= B^D
Замена операции импликации Заменить операцию импликации можно в соответствии со следующим правилом: A B A=>B AvB A=>B= AvB 1 0 0 0 0=0 1 1 1 1 1=1
Замена операции эквивалентности Для замены операции эквивалентности существует два правила: (&=^) A B A<=>B A ^ B (A ^ B) (A ^ B) v (A ^ B) 1 0 0 0 0 0 1 1 1 1 0 1 A B A<=>B Av B A v B (Av B) ^(A v B) 1 0 0 1 0 0 1 1 1 1 1 1
