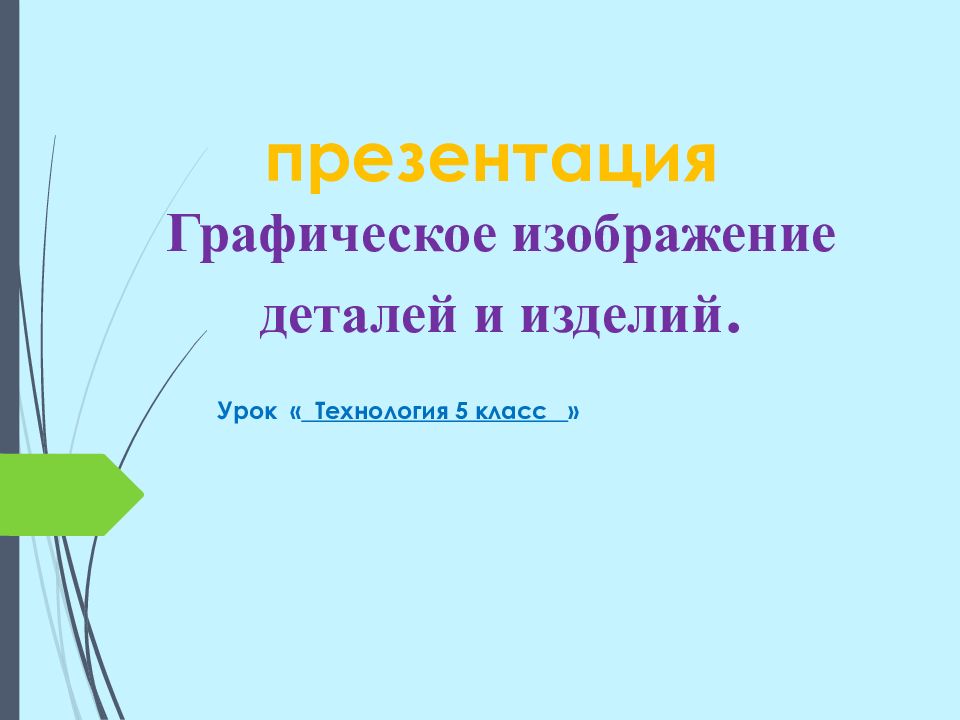

Урок « Технология 5 класс »

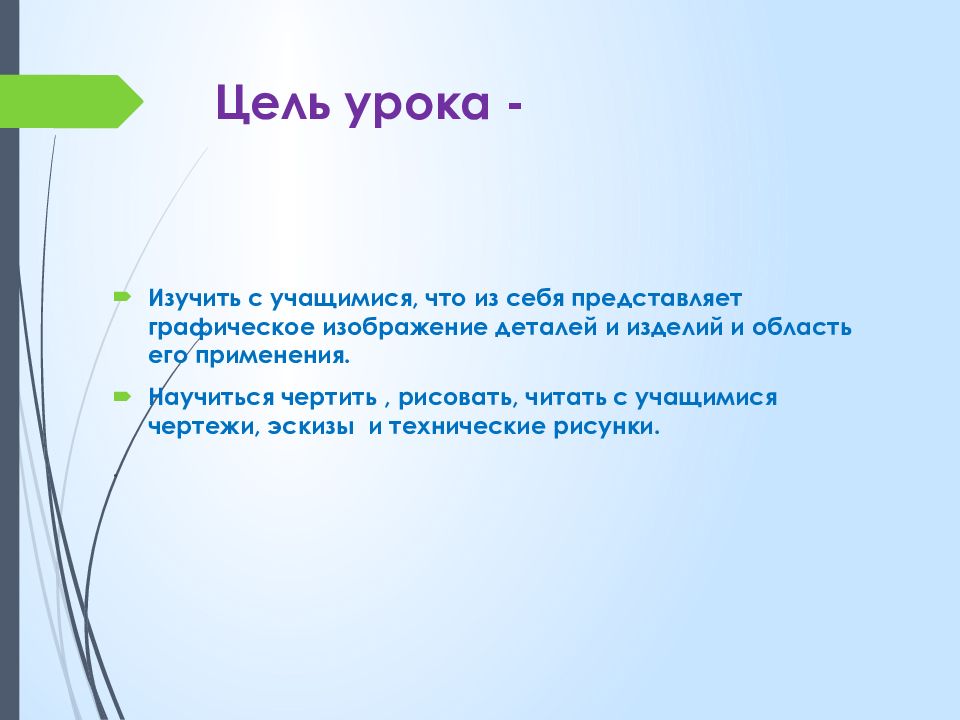

Изучить с учащимися, что из себя представляет графическое изображение деталей и изделий и область его применения. Научиться чертить, рисовать, читать с учащимися чертежи, эскизы и технические рисунки. .
1. Знакомство с понятиями 2. Практическая работа 3.Выводы 4.Рефлексия

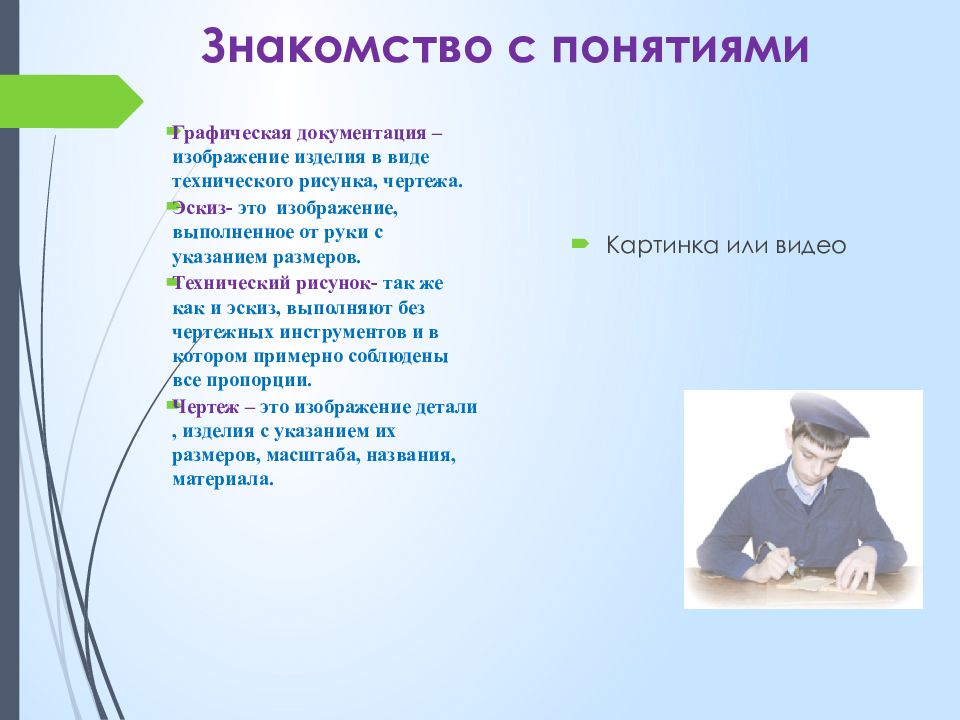

Графическая документация – изображение изделия в виде технического рисунка, чертежа. Эскиз- это изображение, выполненное от руки с указанием размеров. Технический рисунок- так же как и эскиз, выполняют без чертежных инструментов и в котором примерно соблюдены все пропорции. Чертеж – это изображение детали, изделия с указанием их размеров, масштаба, названия, материала. Картинка или видео
Размерные и выносные лини-сплошные тонкие линии. Основные линии-сплошные толстые 1 мм. Линии невидимого контура-тонкие штрихи( длина штрихов 2-8мм,растоянме между штрихами 1-2мм) Оси отверстий и оси симметрий-тонкой штрихпунктирной линией (длина штрихов 5-30мм,растояние между штрихами3-5мм) Линии сгиба на детали-тонкой штрихпунктирной линией с двумя точками.
Оформление чертёжного листа
изображение название назначение Линейка чертежная Проведение прямых линий, выполнение пространственных измерений Циркуль чертежный Для вычерчивания кругов, откладывание отрезков, перенесение размеров Лекало Фигурная линейка для вычерчивания кривых линий Чертежные инструменты
изображение Название назначение Транспортир Для измерения и откладывания углов на чертежах. Малка Для откладывания произвольных углов. Угольник Для чертежа и проверки прямых углов.
Без знания графической документации в наш век технологий построить,собрать и изготовить что либо, просто невозможно. Существует выражение « прочитать чертеж », э то значит научится свободно, как книгу читая чертеж и другую документацию видеть конечную цель и свой результат.
Спасибо за внимание!
