Добровольский Андрей Петрушов Андрей Анников Роман

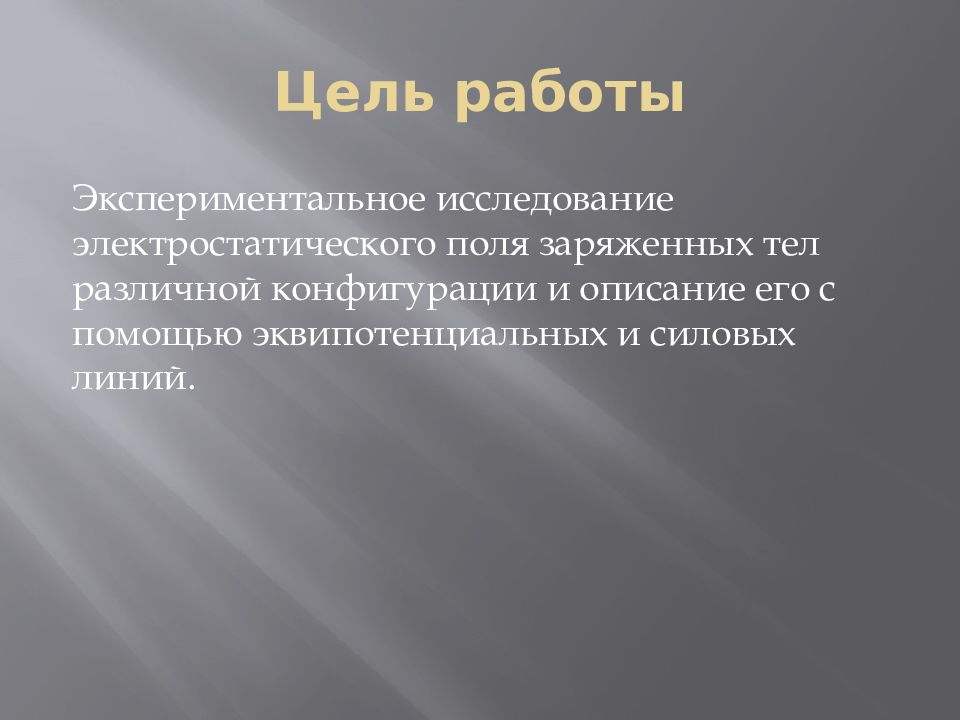

Экспериментальное исследование электростатического поля заряженных тел различной конфигурации и описание его с помощью эквипотенциальных и силовых линий.

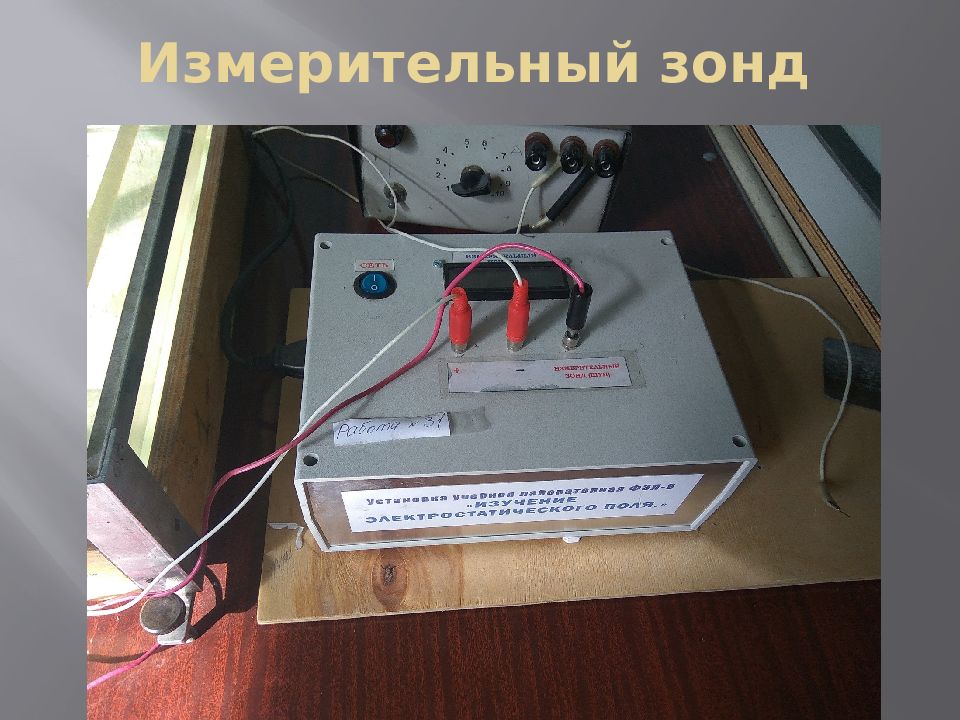

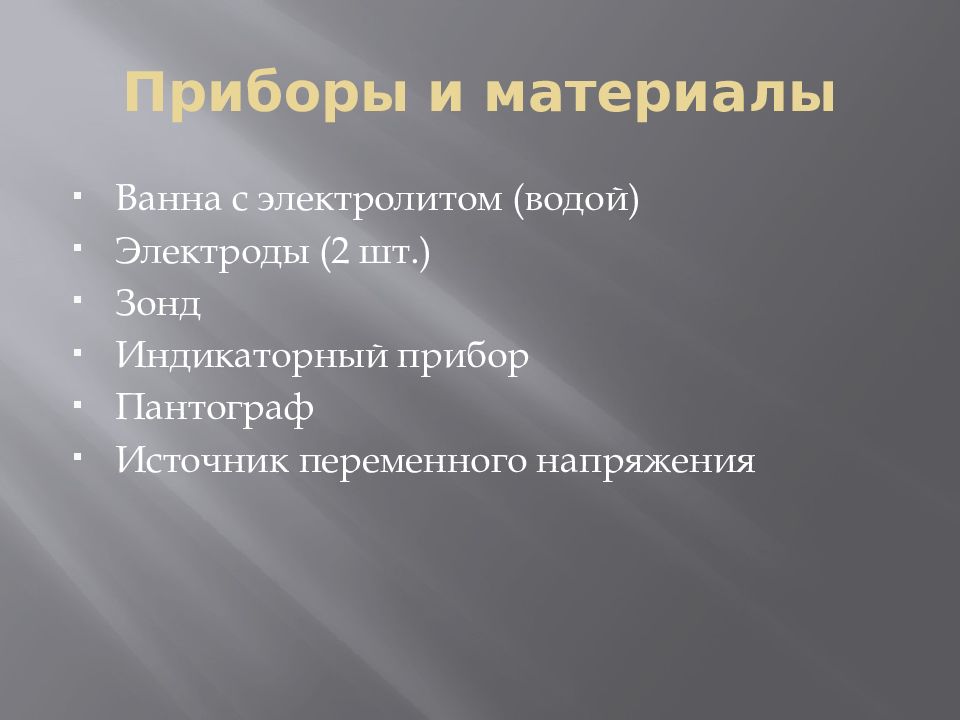

Ванна с электролитом (водой) Электроды (2 шт.) Зонд Индикаторный прибор Пантограф Источник переменного напряжения

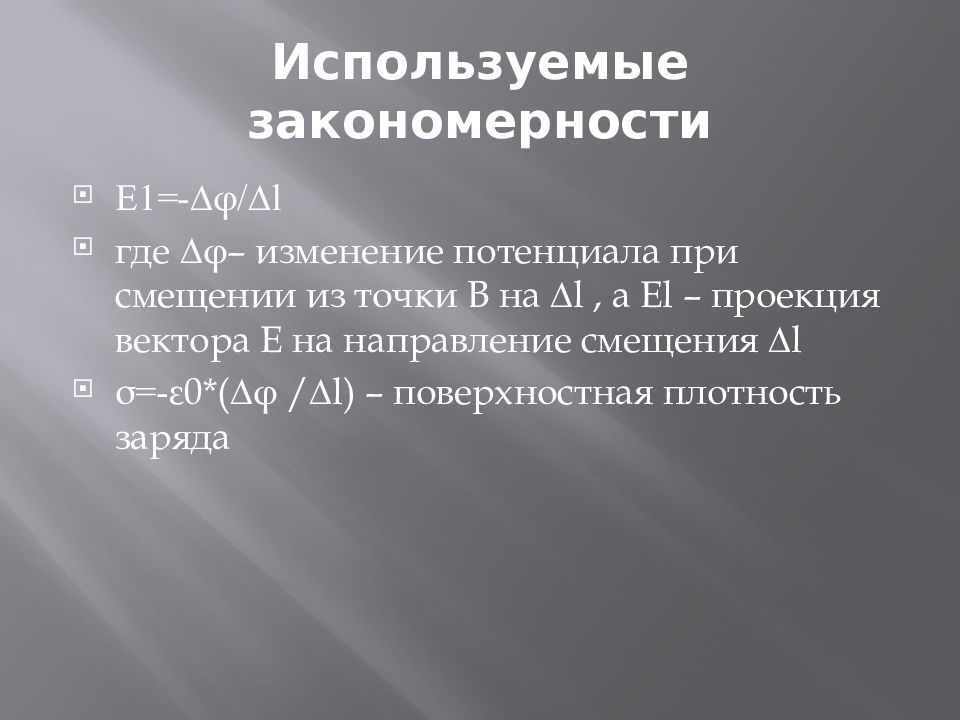

E1=- ∆ φ /∆l где ∆ φ – изменение потенциала при смещении из точки В на ∆ l, а Еl – проекция вектора Е на направление смещения ∆ l σ =- ε 0*( ∆ φ / ∆ l) – поверхностная плотность заряда

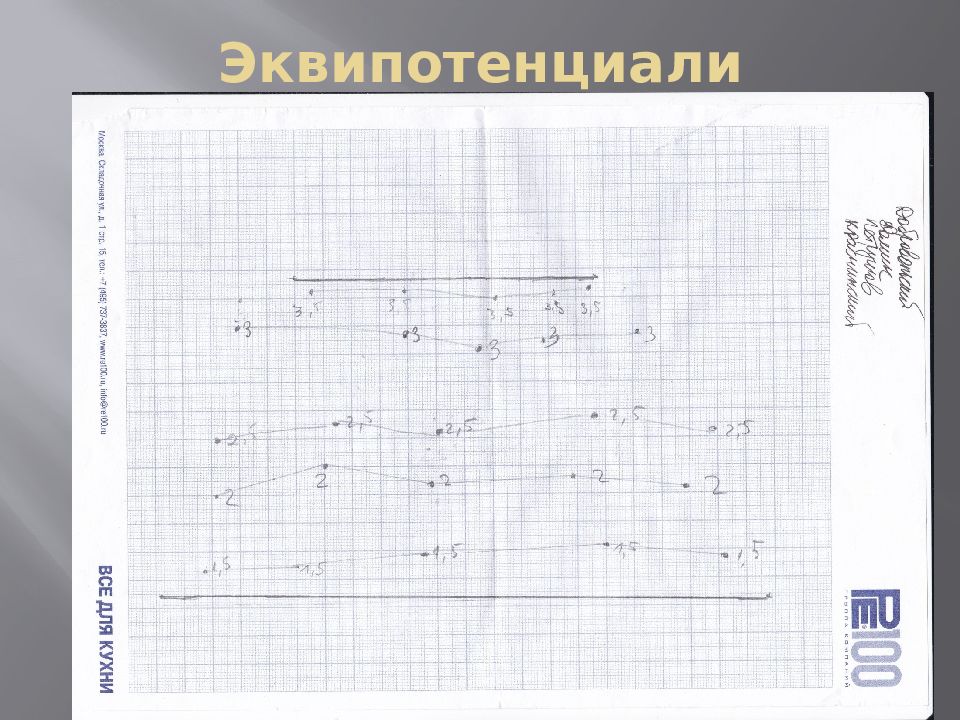

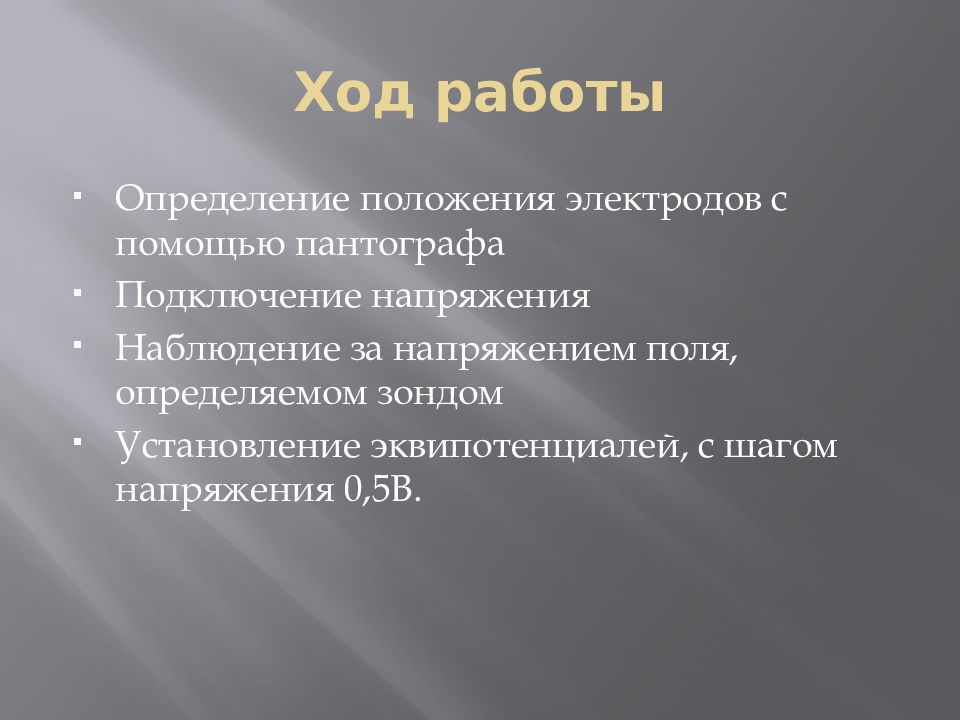

Определение положения электродов с помощью пантографа Подключение напряжения Наблюдение за напряжением поля, определяемом зондом Установление эквипотенциалей, с шагом напряжения 0,5В.

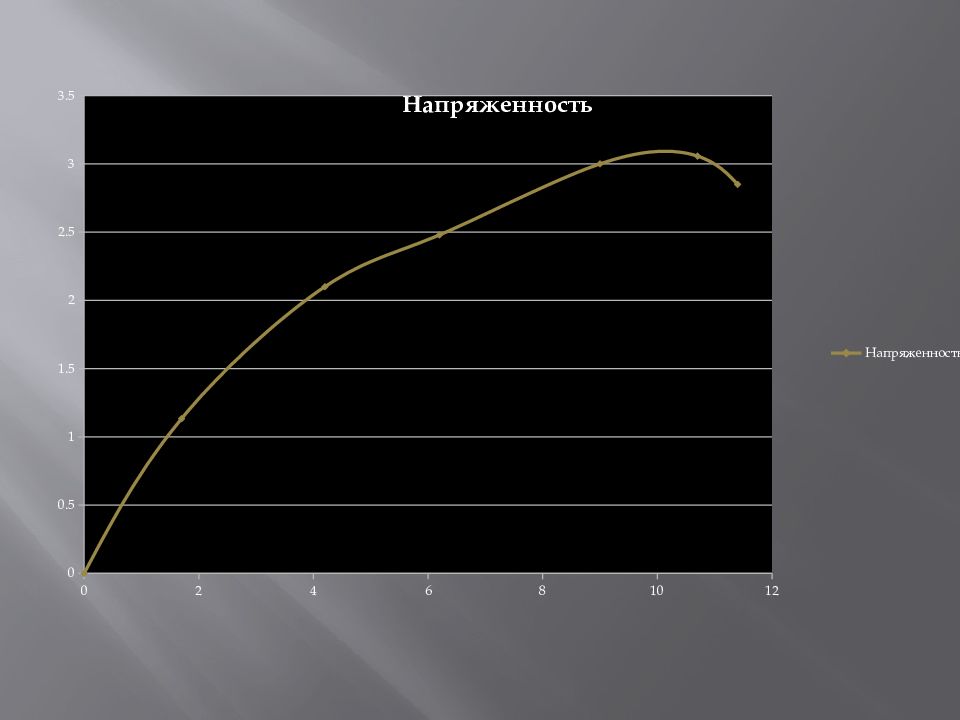

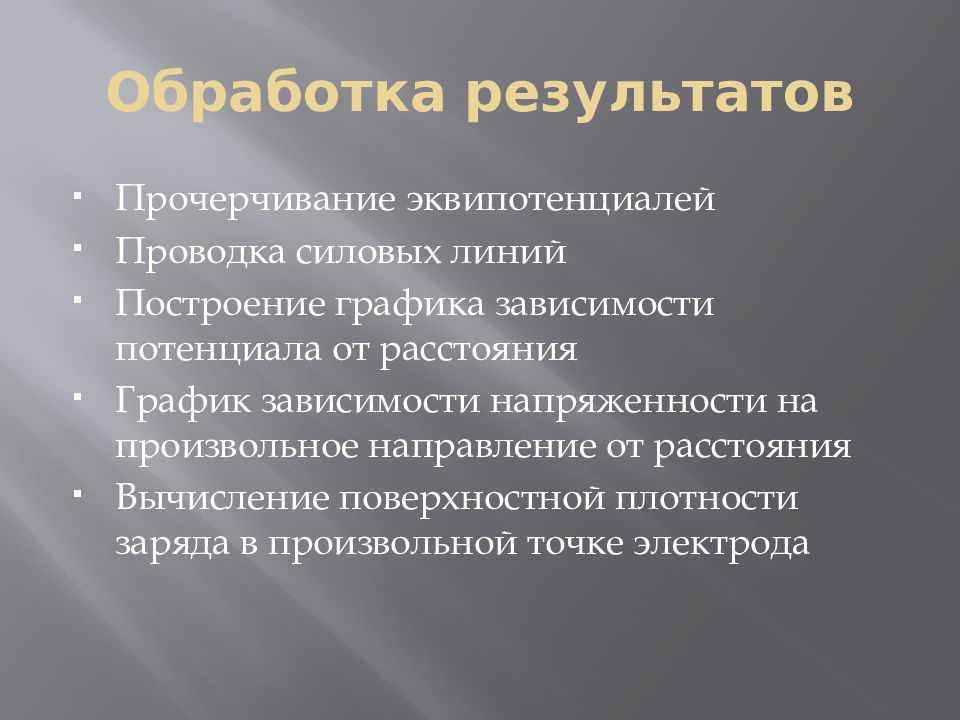

Прочерчивание эквипотенциалей Проводка силовых линий Построение графика зависимости потенциала от расстояния График зависимости напряженности на произвольное направление от расстояния Вычисление поверхностной плотности заряда в произвольной точке электрода
L U 0 1 1,7 1,5 4,2 2 6,2 2,5 9 3 10,7 3,5 11,4 4

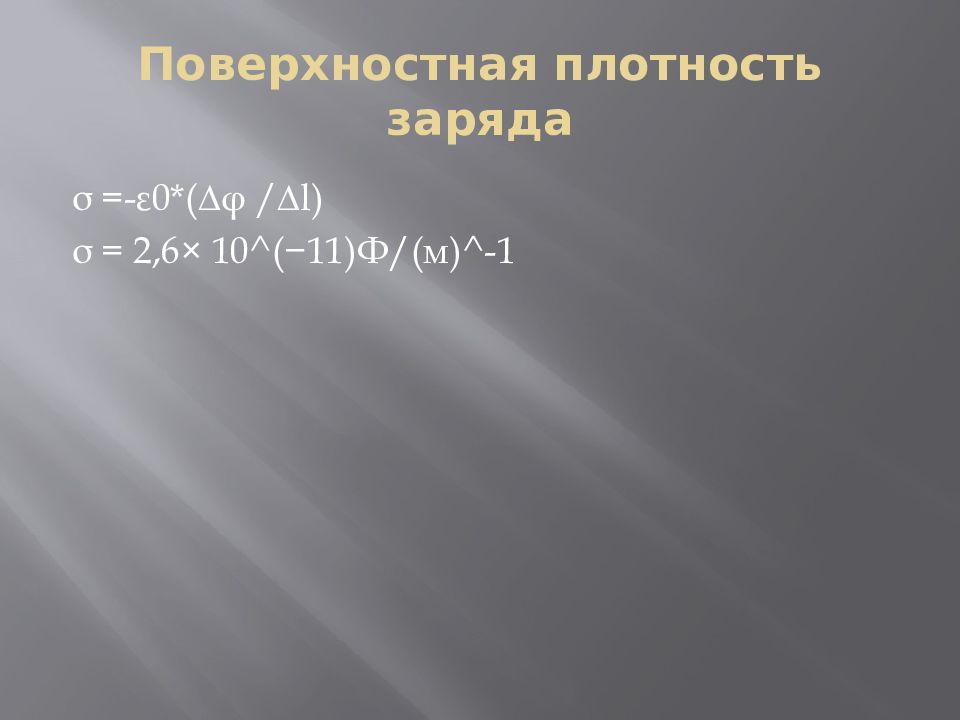

σ =- ε 0*( ∆ φ / ∆ l) σ = 2,6× 10^(−1 1 ) Ф /( м )^-1
