ЗАДАЧА №1 по инженерной графике

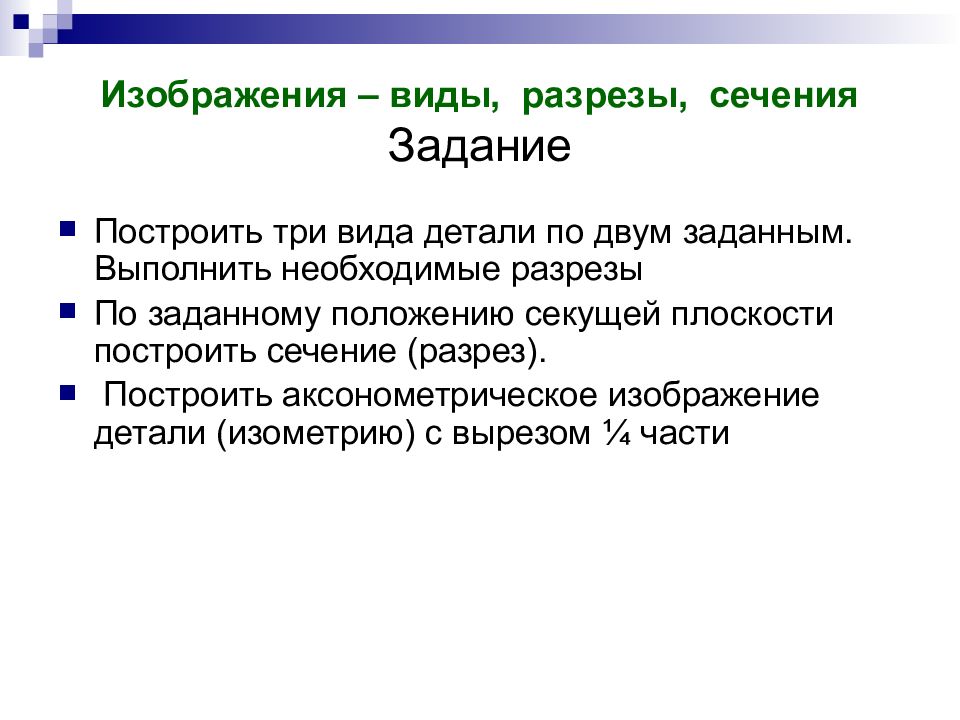

Построить три вида детали по двум заданным. Выполнить необходимые разрезы По заданному положению секущей плоскости построить сечение (разрез). Построить аксонометрическое изображение детали (изометрию) с вырезом ¼ части

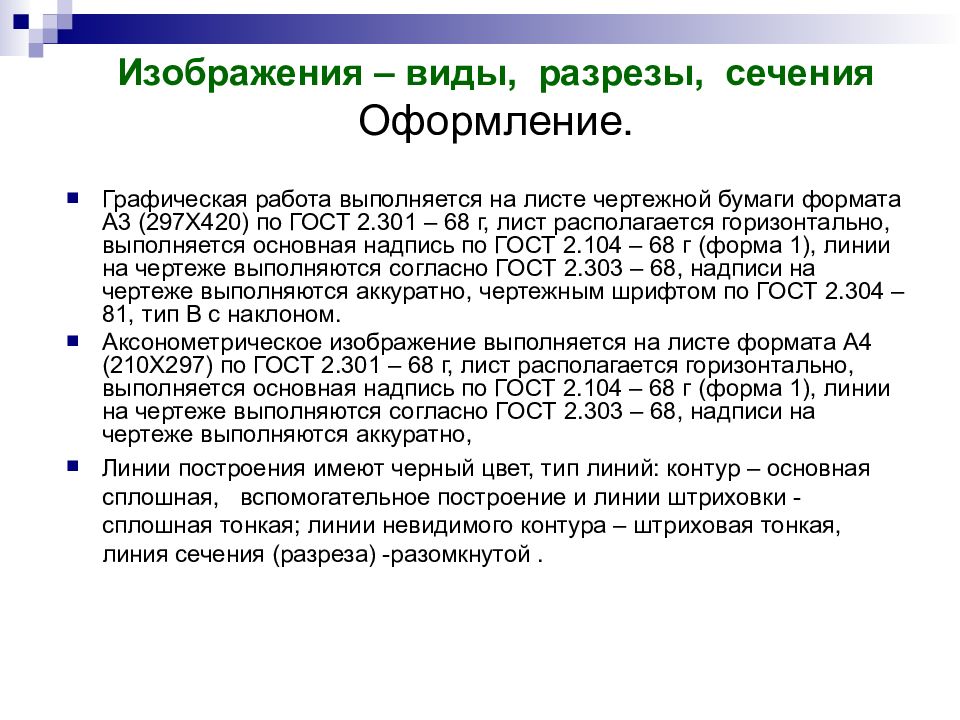

Графическая работа выполняется на листе чертежной бумаги формата А3 (297Х420) по ГОСТ 2.301 – 68 г, лист располагается горизонтально, выполняется основная надпись по ГОСТ 2.104 – 68 г (форма 1), линии на чертеже выполняются согласно ГОСТ 2.303 – 68, надписи на чертеже выполняются аккуратно, чертежным шрифтом по ГОСТ 2.304 – 81, тип В с наклоном. Аксонометрическое изображение выполняется на листе формата А4 (210Х297) по ГОСТ 2.301 – 68 г, лист располагается горизонтально, выполняется основная надпись по ГОСТ 2.104 – 68 г (форма 1), линии на чертеже выполняются согласно ГОСТ 2.303 – 68, надписи на чертеже выполняются аккуратно, Линии построения имеют черный цвет, тип линий: контур – основная сплошная, вспомогательное построение и линии штриховки - сплошная тонкая; линии невидимого контура – штриховая тонкая, линия сечения (разреза) -разомкнутой. Изображения – виды, разрезы, сечения Оформление.
Изображения – виды, разрезы, сечения Заполнение основной надписи
A A Вариант 1 Вариант 2 A A А А
Вариант 3 Вариант 4 А А А А А А А А
Вариант 5 Вариант 6 А А А А
Вариант 7 Вариант 8 А А А А
Вариант 9 Вариант 10 А А А А
