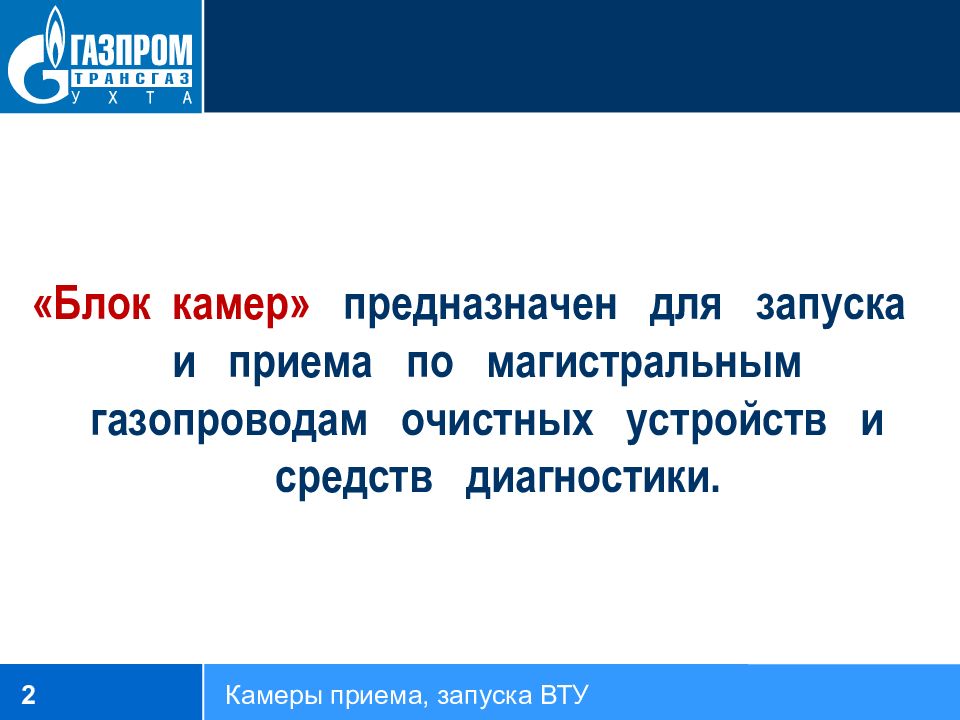

«Блок камер» предназначен для запуска и приема по магистральным газопроводам очистных устройств и средств диагностики. 2 Камеры приема, запуска ВТУ

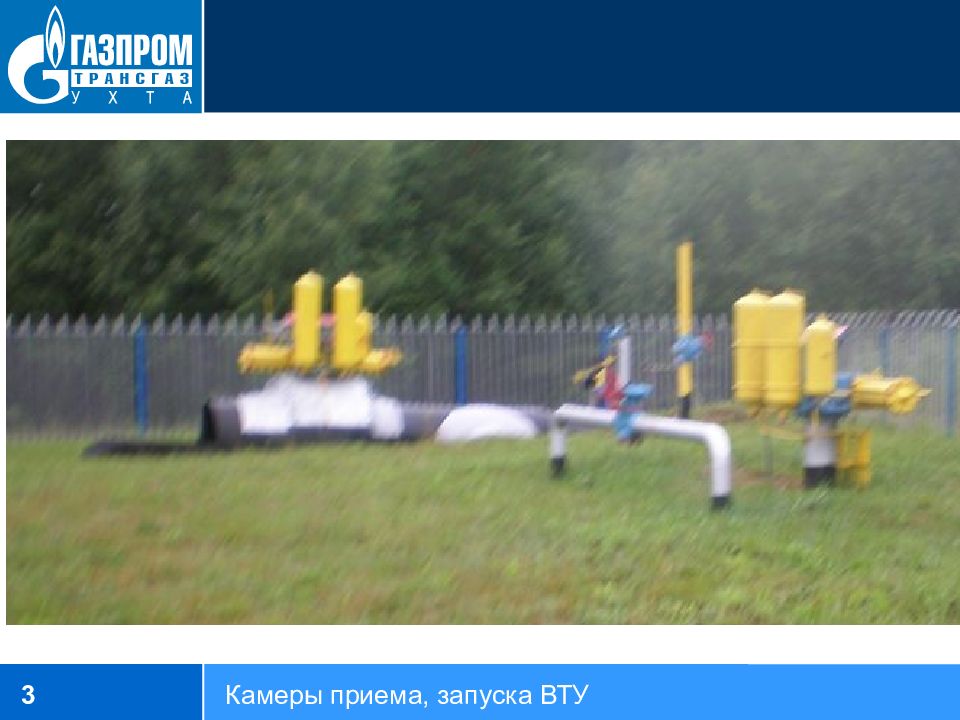

3 Камеры приема, запуска ВТУ

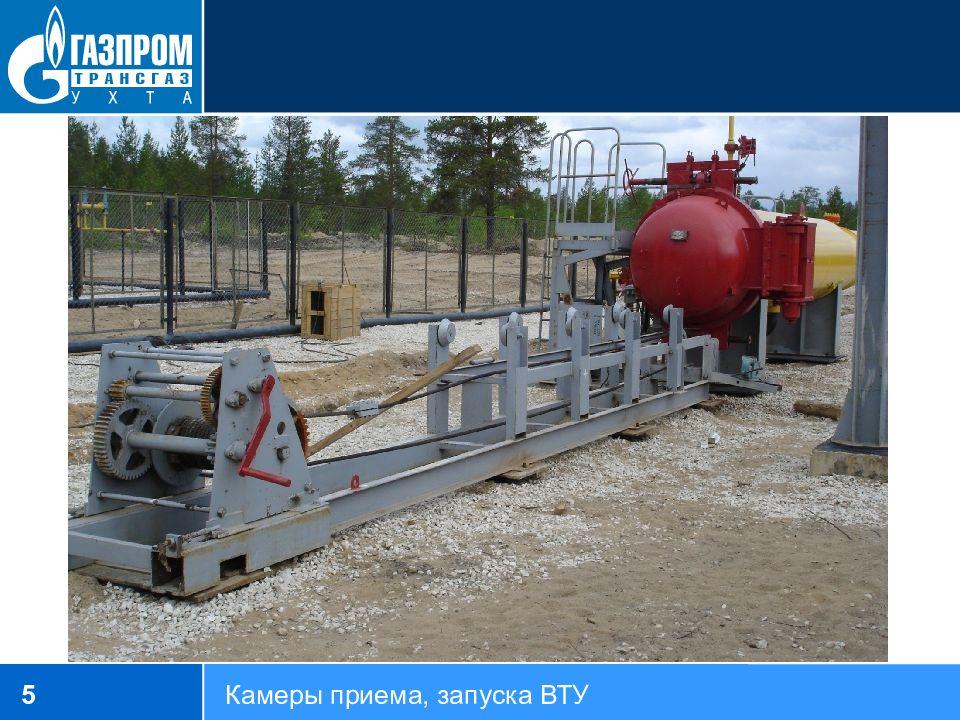

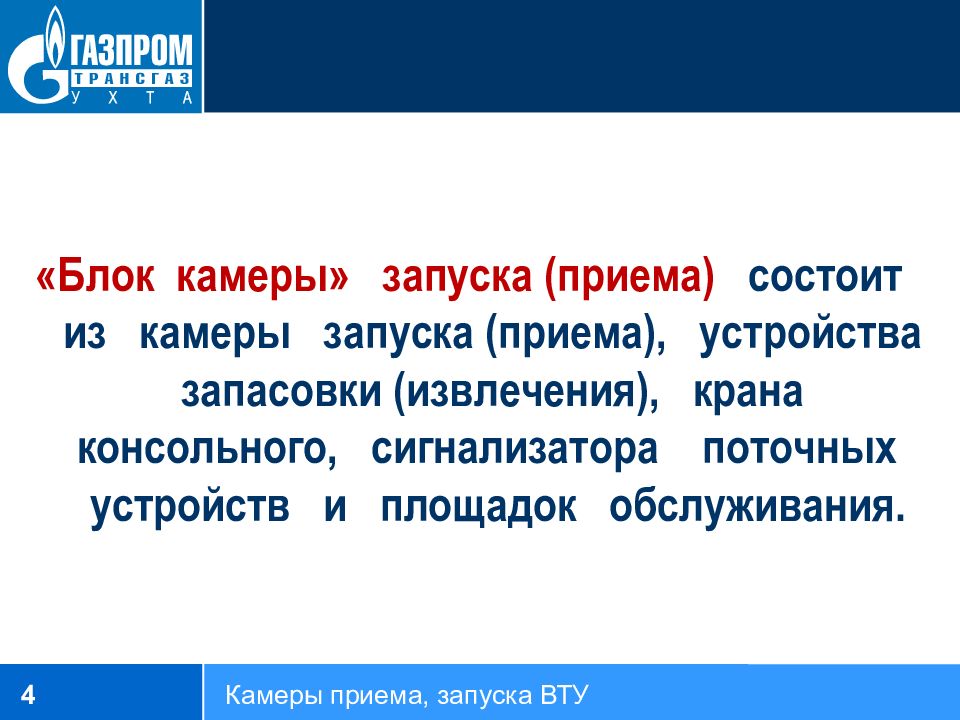

«Блок камеры» запуска (приема) состоит из камеры запуска (приема), устройства запасовки (извлечения), крана консольного, сигнализатора поточных устройств и площадок обслуживания. 4 Камеры приема, запуска ВТУ
5 Камеры приема, запуска ВТУ
6 Камеры приема, запуска ВТУ

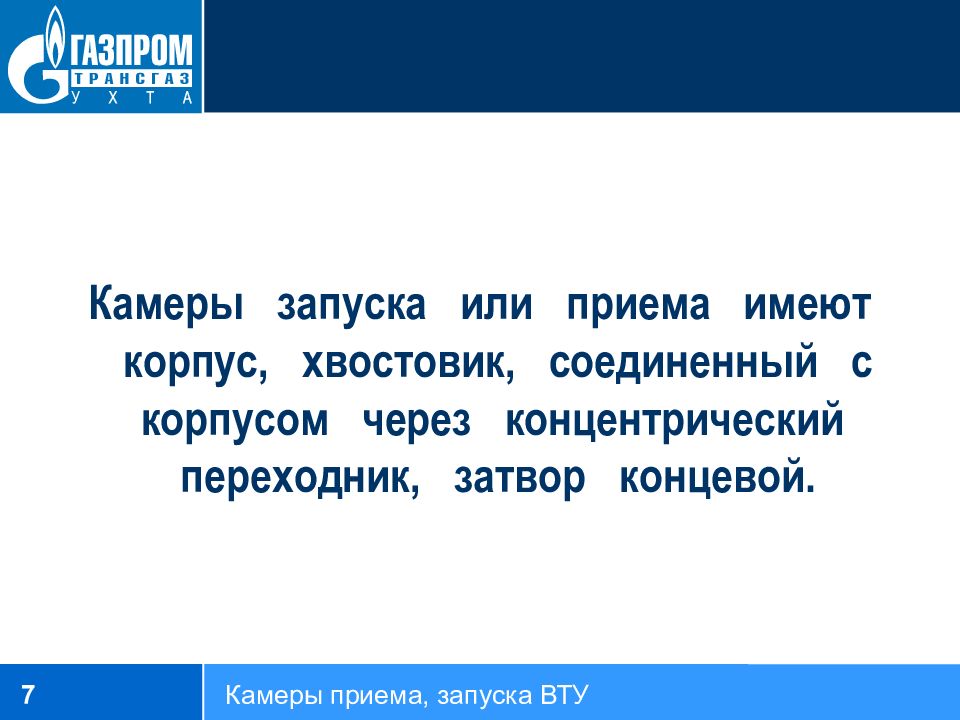

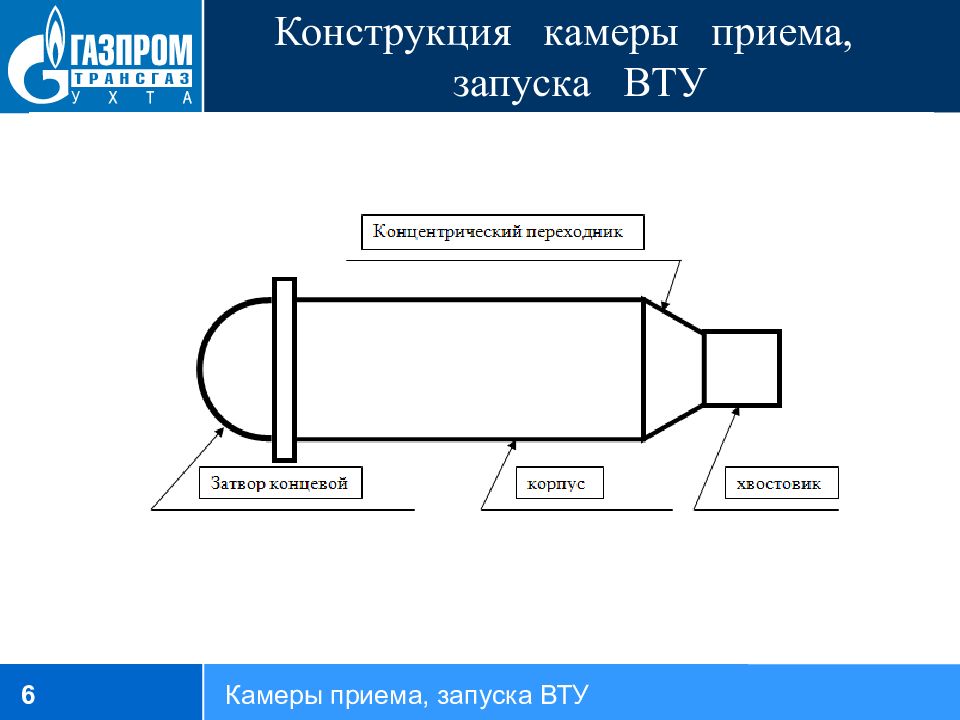

Камеры запуска или приема имеют корпус, хвостовик, соединенный с корпусом через концентрический переходник, затвор концевой. 7 Камеры приема, запуска ВТУ

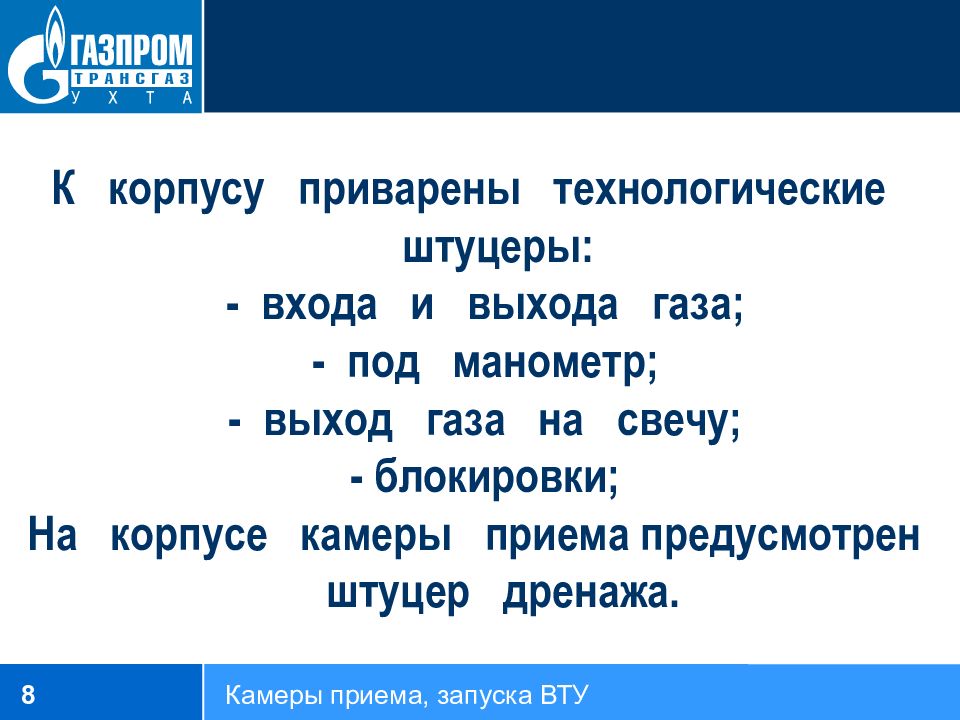

К корпусу приварены технологические штуцеры: - входа и выхода газа; - под манометр; - выход газа на свечу; - блокировки; На корпусе камеры приема предусмотрен штуцер дренажа. 8 Камеры приема, запуска ВТУ

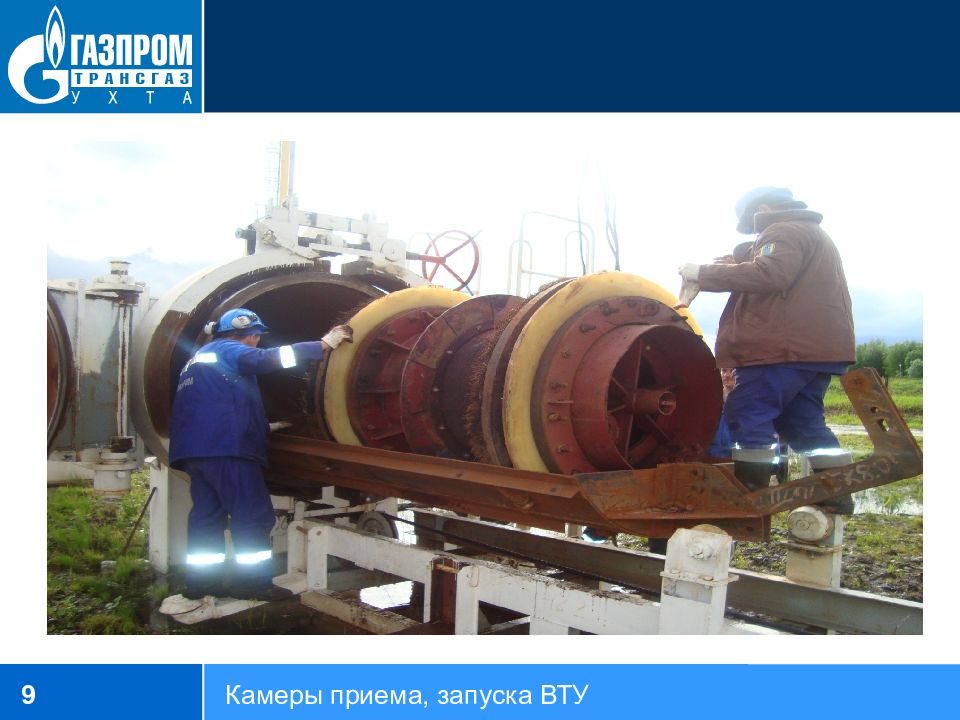

Внутри камер устанавливается каретка для внутритрубного устройства. 9 Камеры приема, запуска ВТУ

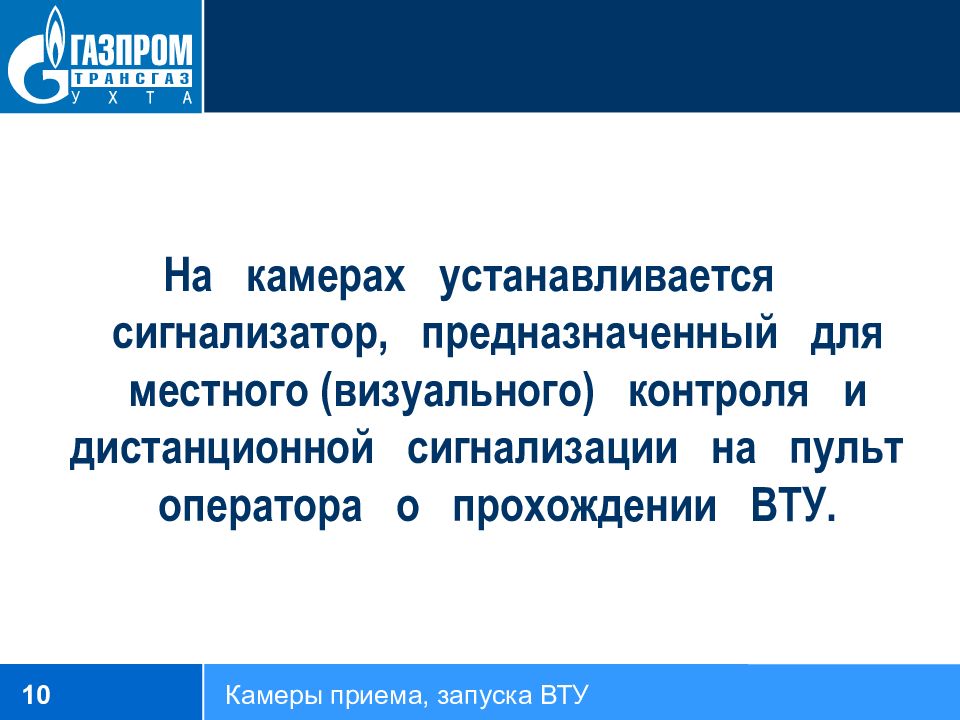

На камерах устанавливается сигнализатор, предназначенный для местного (визуального) контроля и дистанционной сигнализации на пульт оператора о прохождении ВТУ. 10 Камеры приема, запуска ВТУ

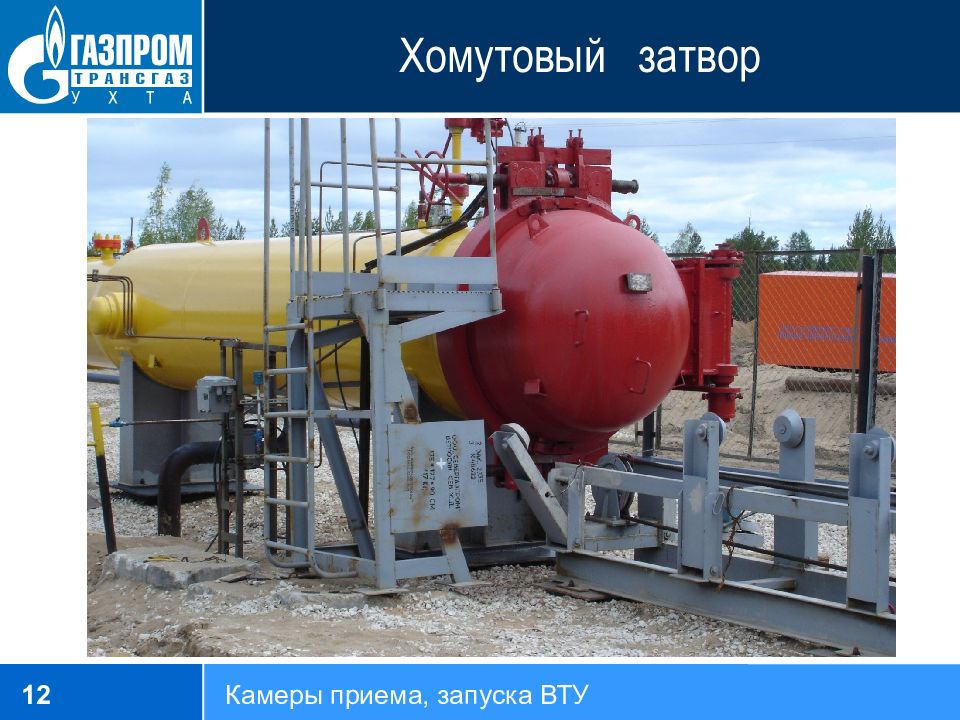

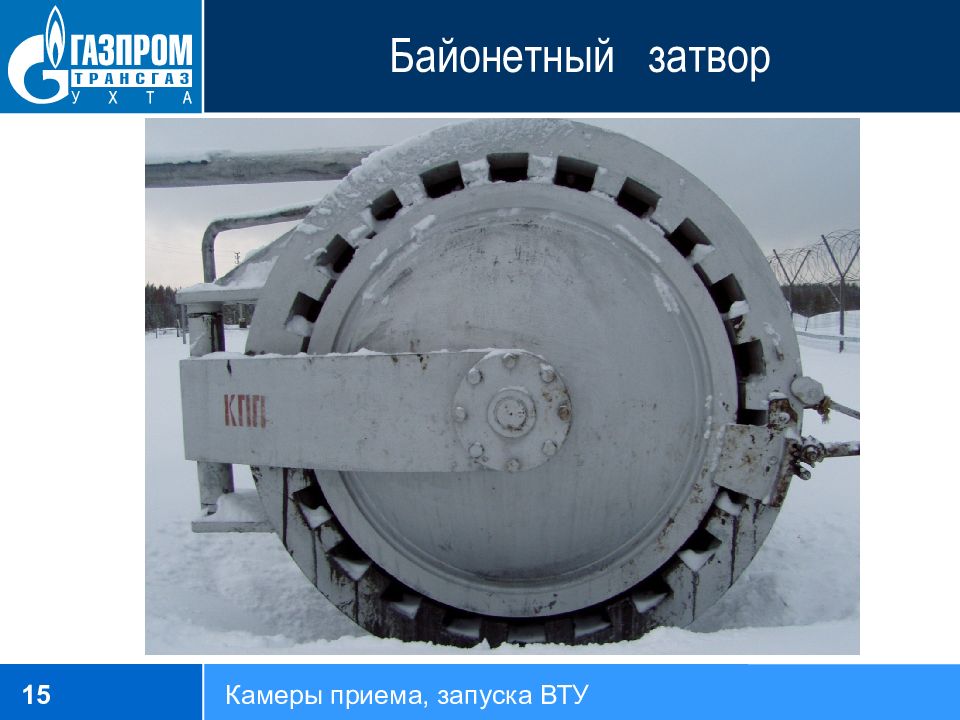

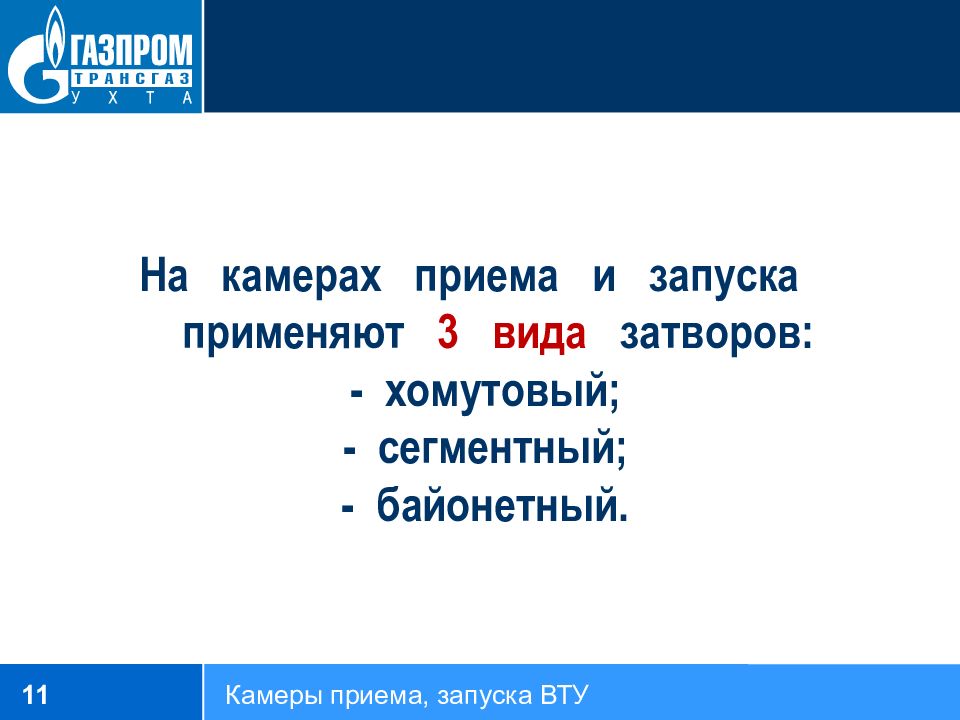

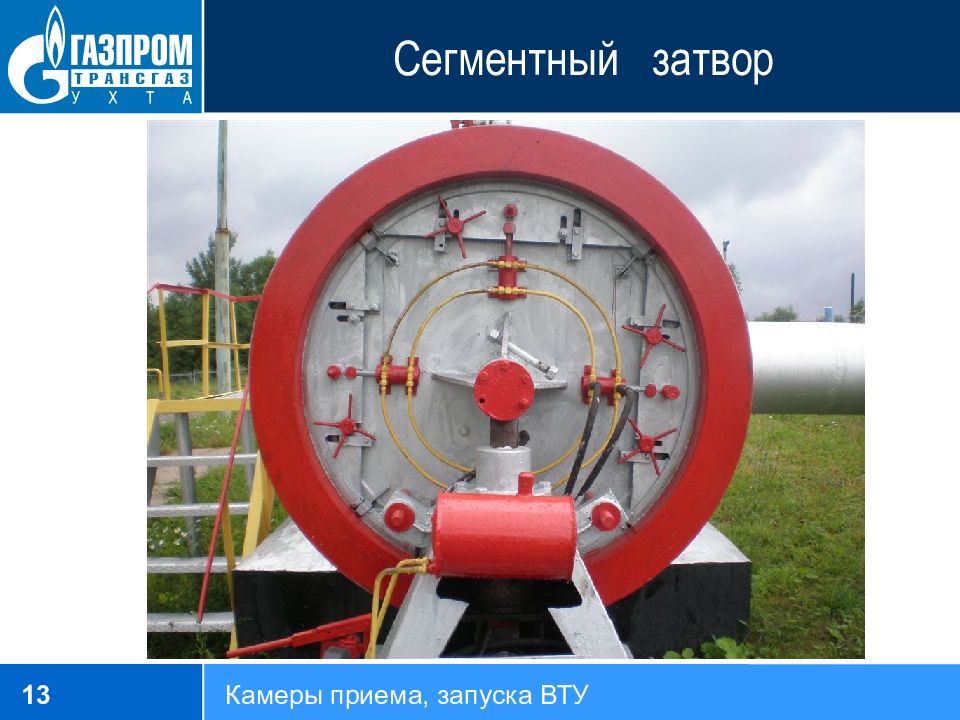

На камерах приема и запуска применяют 3 вида затворов: - хомутовый; - сегментный; - байонетный. 11 Камеры приема, запуска ВТУ
12 Камеры приема, запуска ВТУ
13 Камеры приема, запуска ВТУ

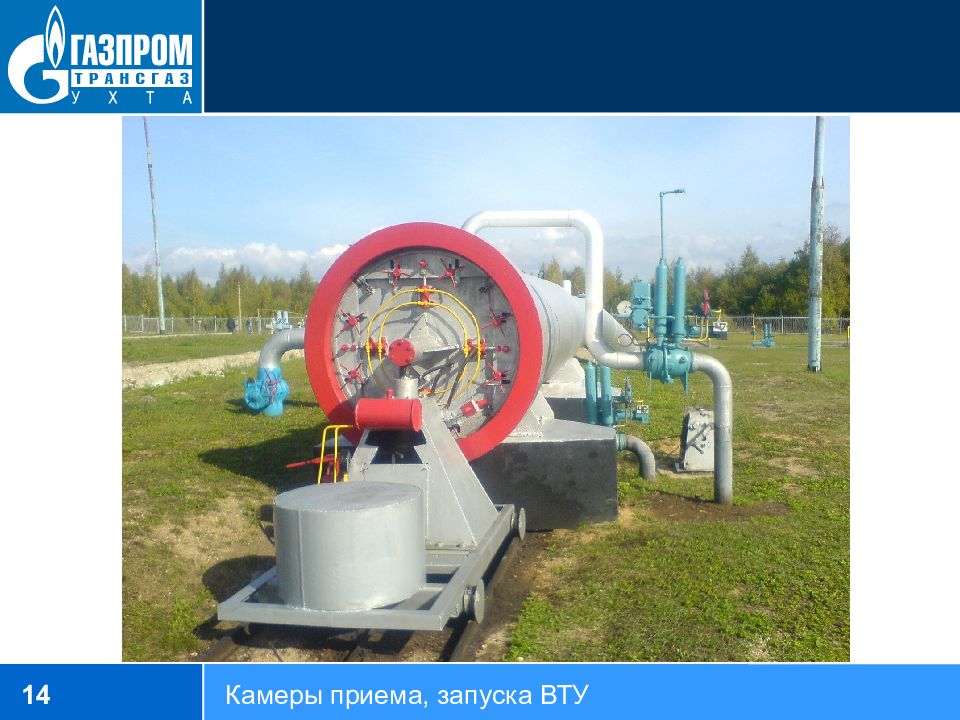

14 Камеры приема, запуска ВТУ
15 Камеры приема, запуска ВТУ

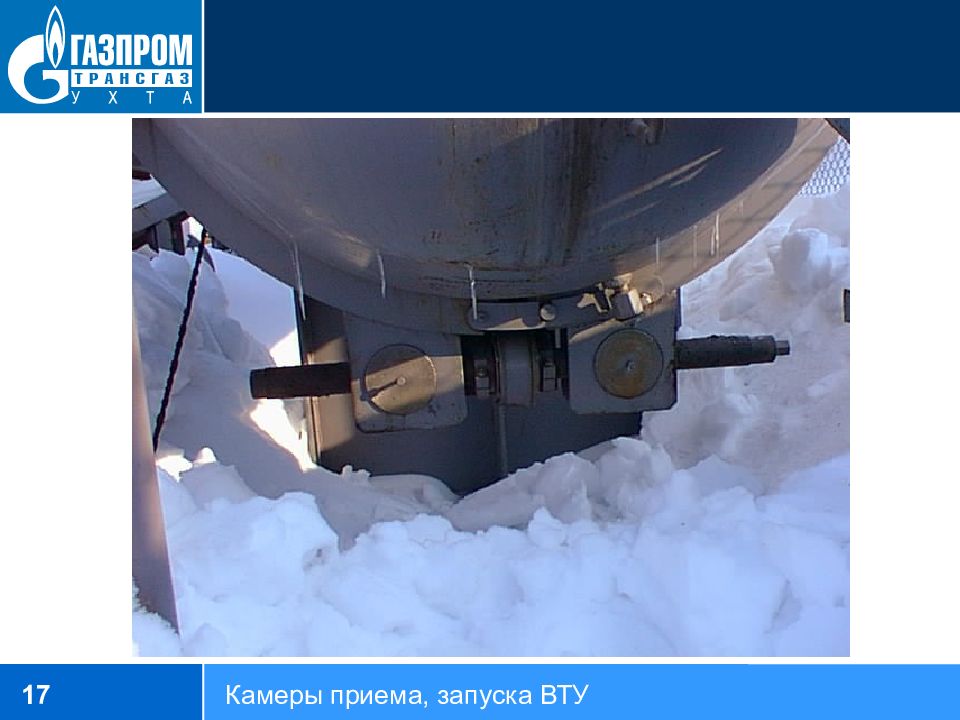

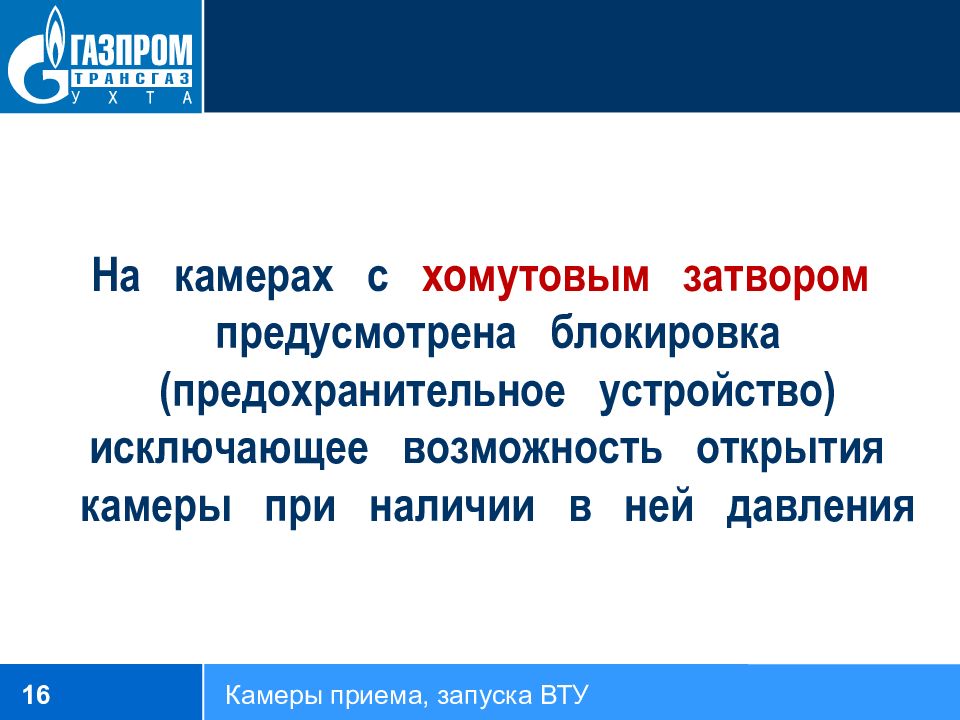

На камерах с хомутовым затвором предусмотрена блокировка (предохранительное устройство) исключающее возможность открытия камеры при наличии в ней давления 16 Камеры приема, запуска ВТУ
17 Камеры приема, запуска ВТУ

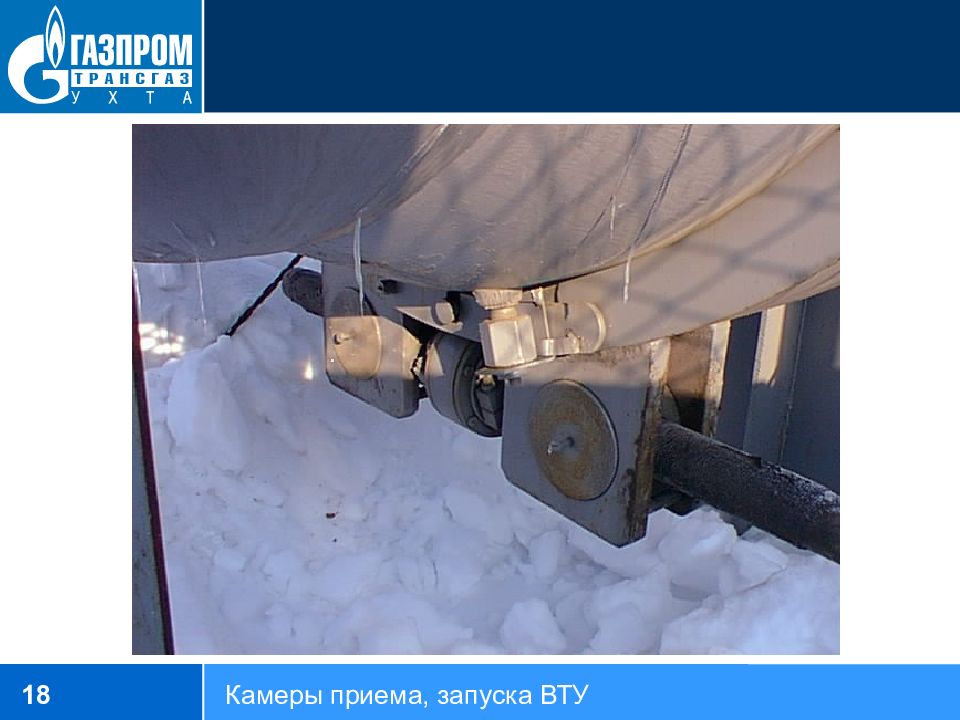

18 Камеры приема, запуска ВТУ

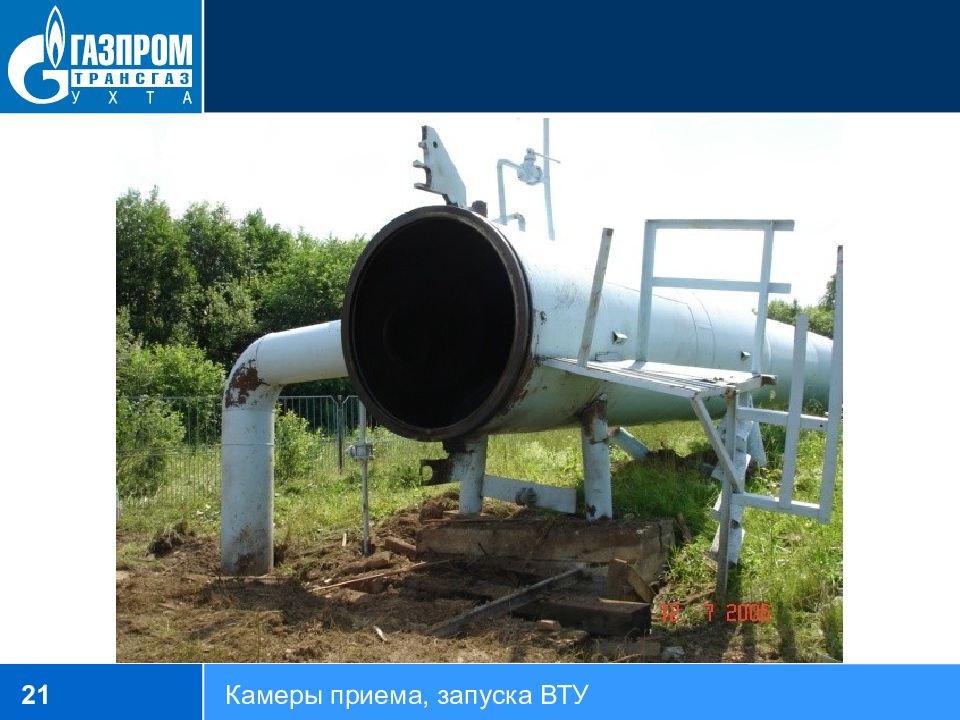

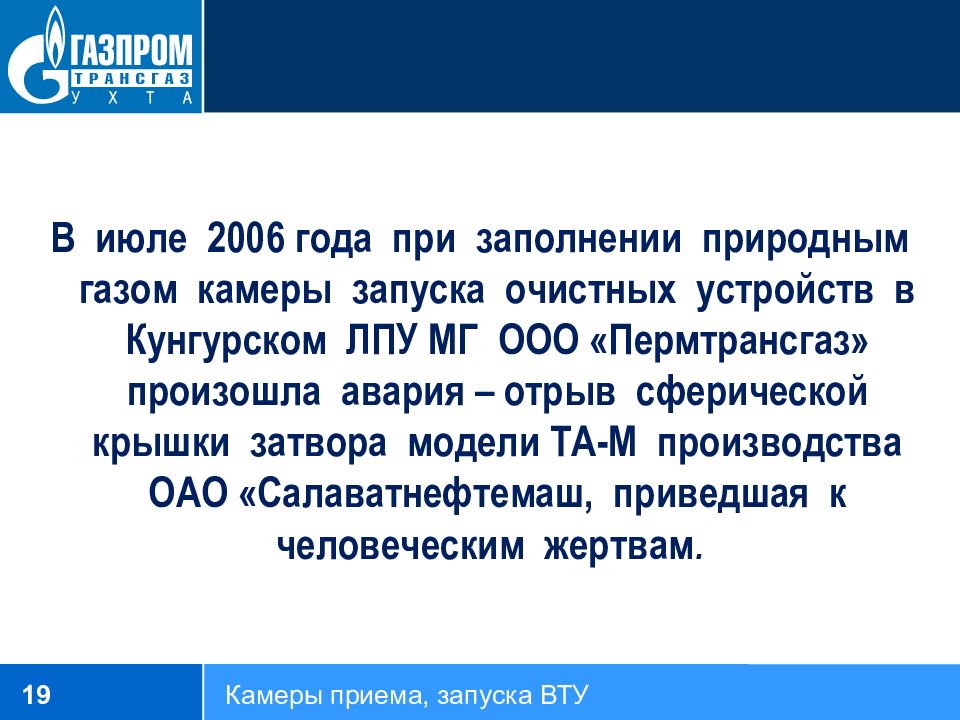

В июле 2006 года при заполнении природным газом камеры запуска очистных устройств в Кунгурском ЛПУ МГ ООО «Пермтрансгаз» произошла авария – отрыв сферической крышки затвора модели ТА-М производства ОАО «Салаватнефтемаш, приведшая к человеческим жертвам. 19 Камеры приема, запуска ВТУ

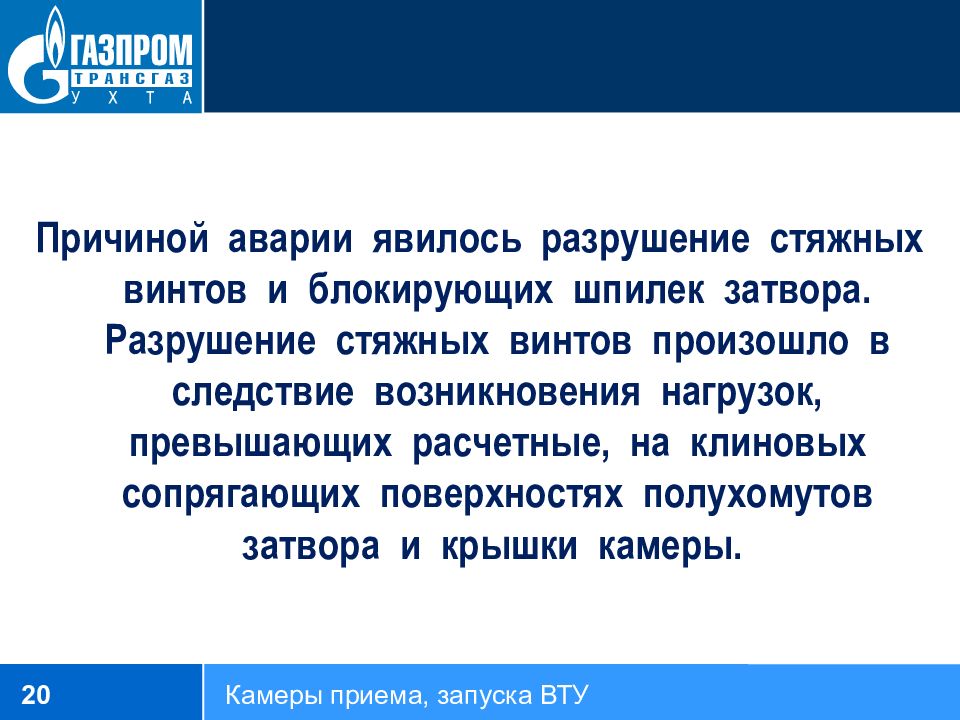

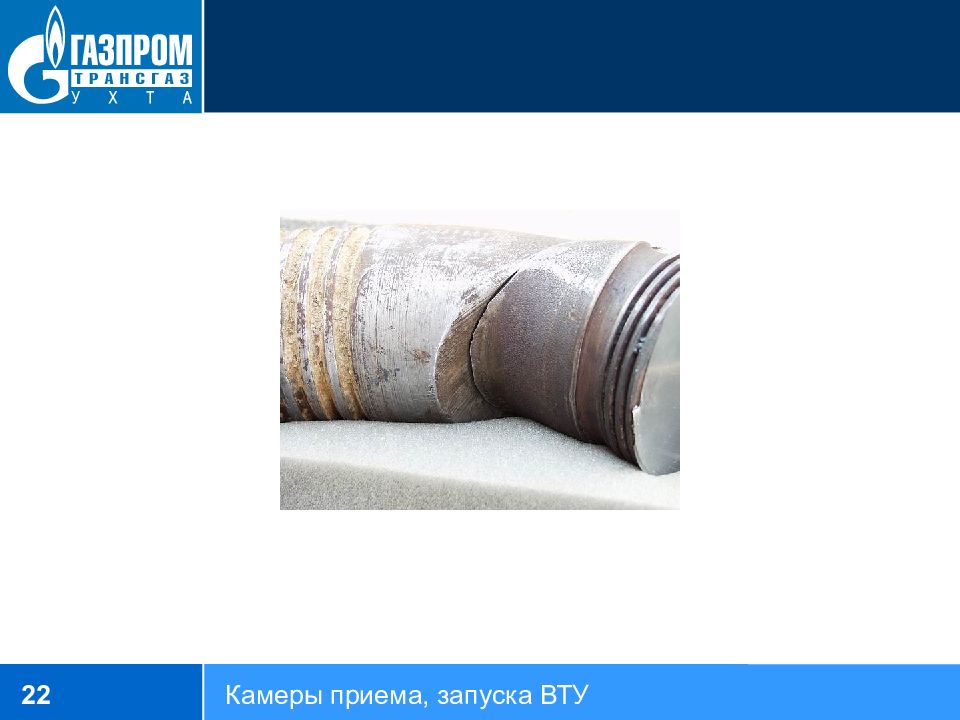

Причиной аварии явилось разрушение стяжных винтов и блокирующих шпилек затвора. Разрушение стяжных винтов произошло в следствие возникновения нагрузок, превышающих расчетные, на клиновых сопрягающих поверхностях полухомутов затвора и крышки камеры. 20 Камеры приема, запуска ВТУ
21 Камеры приема, запуска ВТУ
22 Камеры приема, запуска ВТУ

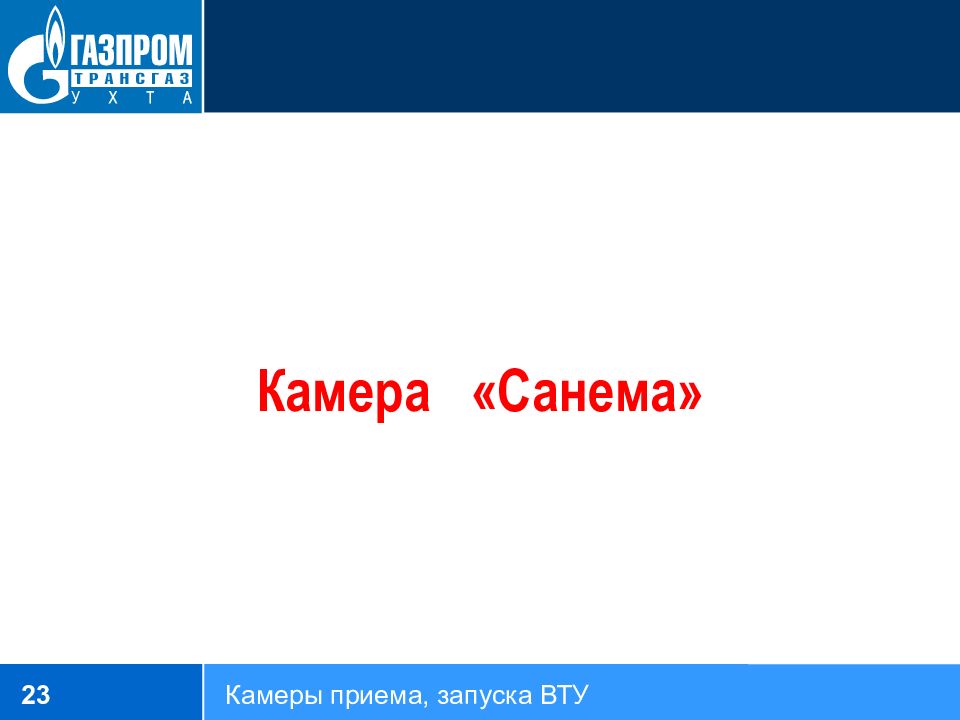

Камера «Санема» 23 Камеры приема, запуска ВТУ
24 Камеры приема, запуска ВТУ

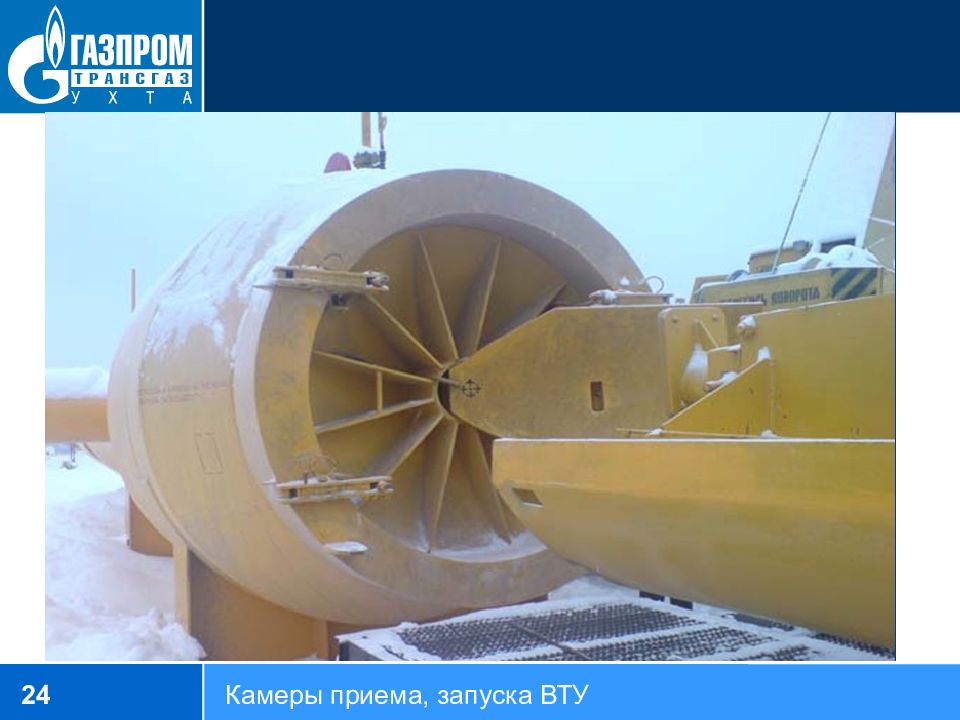

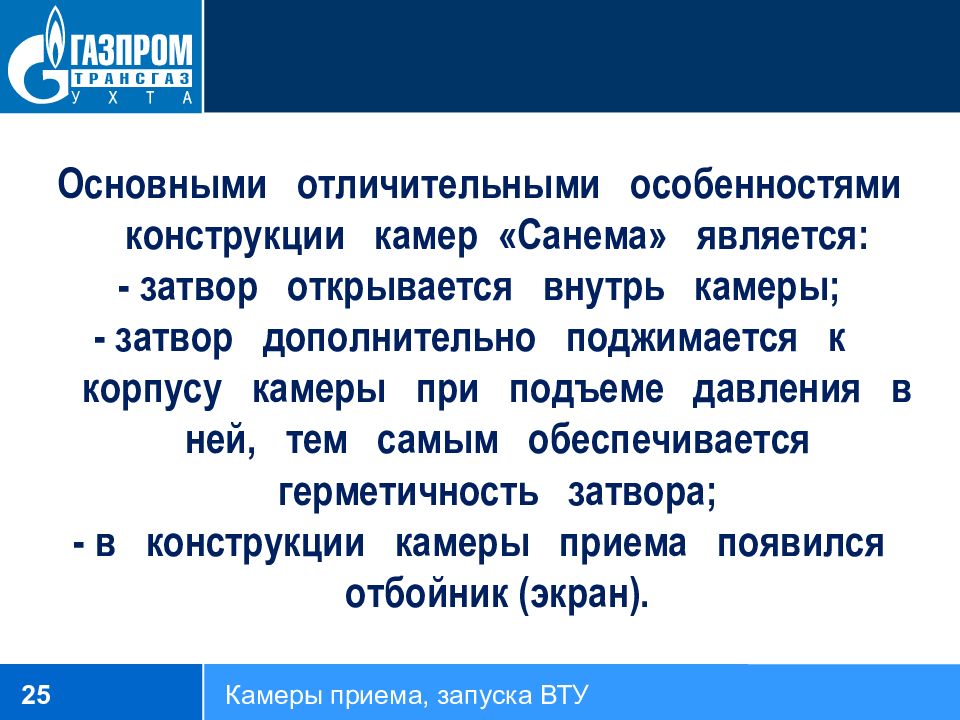

Основными отличительными особенностями конструкции камер «Санема» является: - затвор открывается внутрь камеры; - затвор дополнительно поджимается к корпусу камеры при подъеме давления в ней, тем самым обеспечивается герметичность затвора; - в конструкции камеры приема появился отбойник (экран). 25 Камеры приема, запуска ВТУ

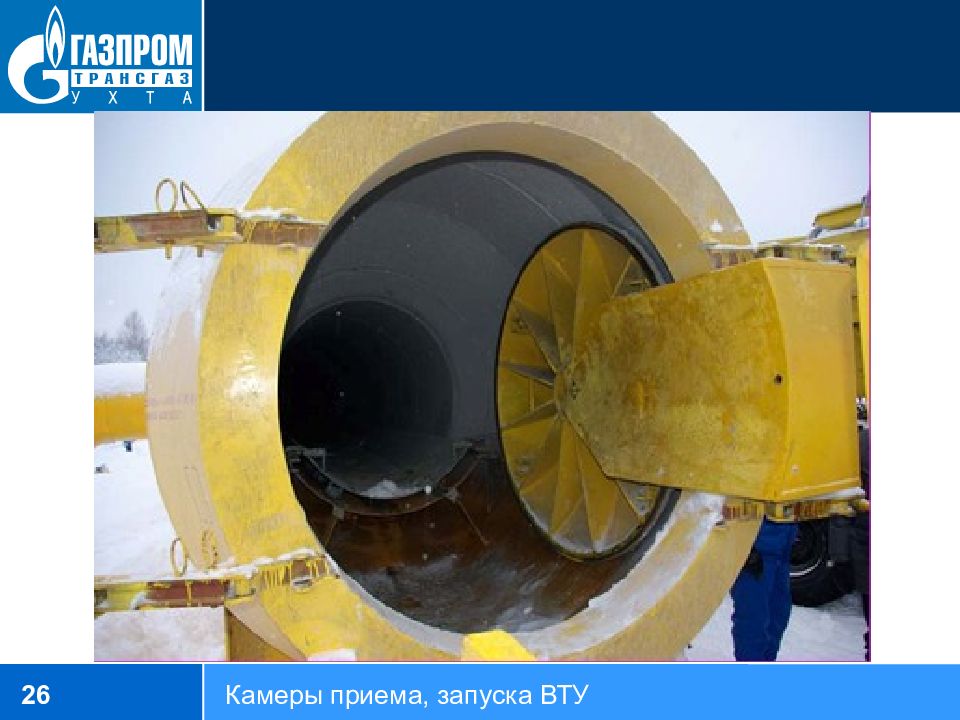

26 Камеры приема, запуска ВТУ

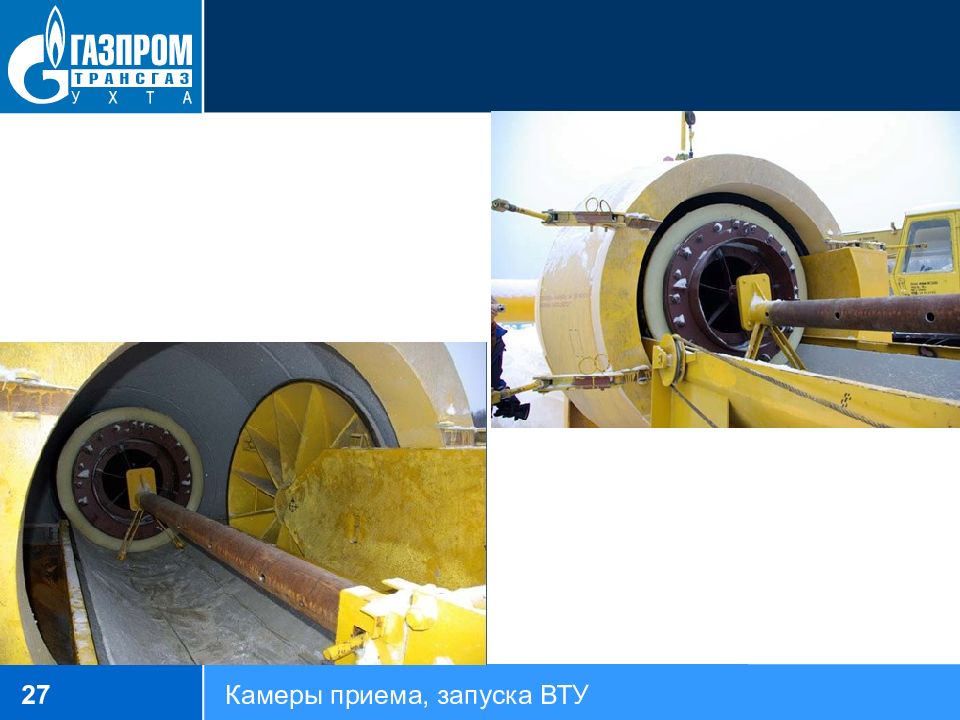

27 Камеры приема, запуска ВТУ

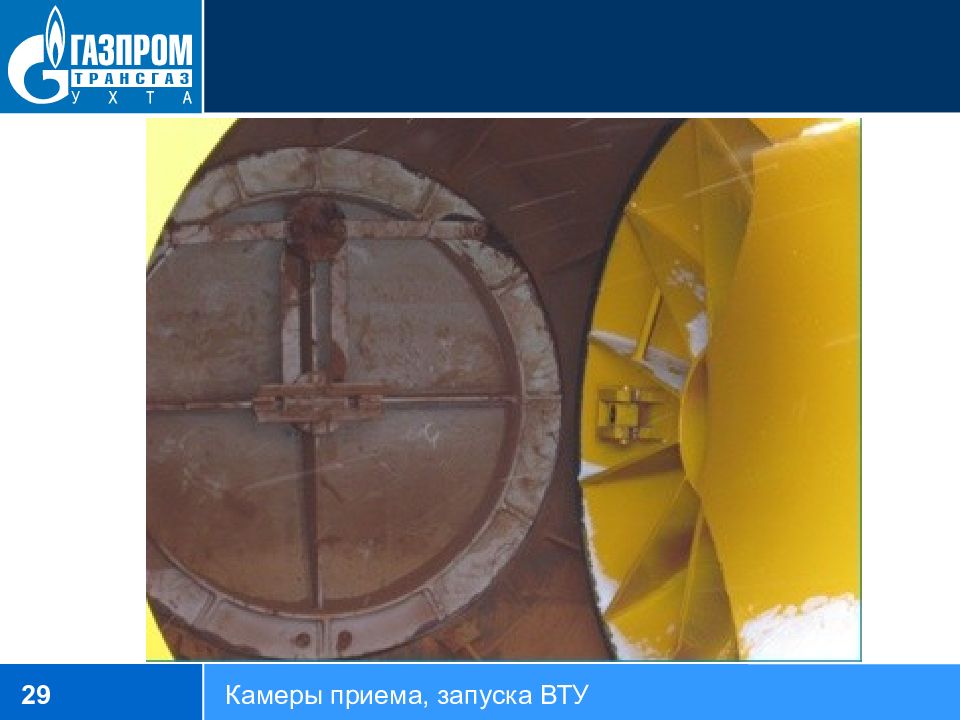

Блок камер приема «Санема» снабжен защитным отбойником (экраном) для предотвращения попадания в зону открытия затвора камеры загрязнений, очистных и диагностических поршней. Установка и снятие отбойника происходит при помощи специального приспособления. 28 Камеры приема, запуска ВТУ
29 Камеры приема, запуска ВТУ
30 Камеры приема, запуска ВТУ

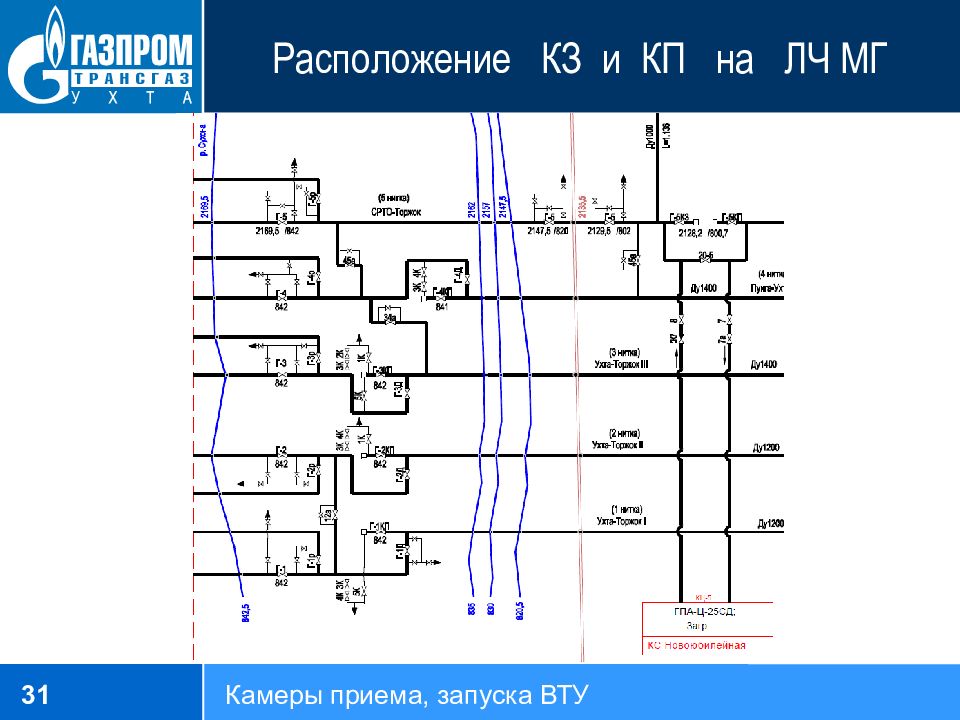

31 Камеры приема, запуска ВТУ

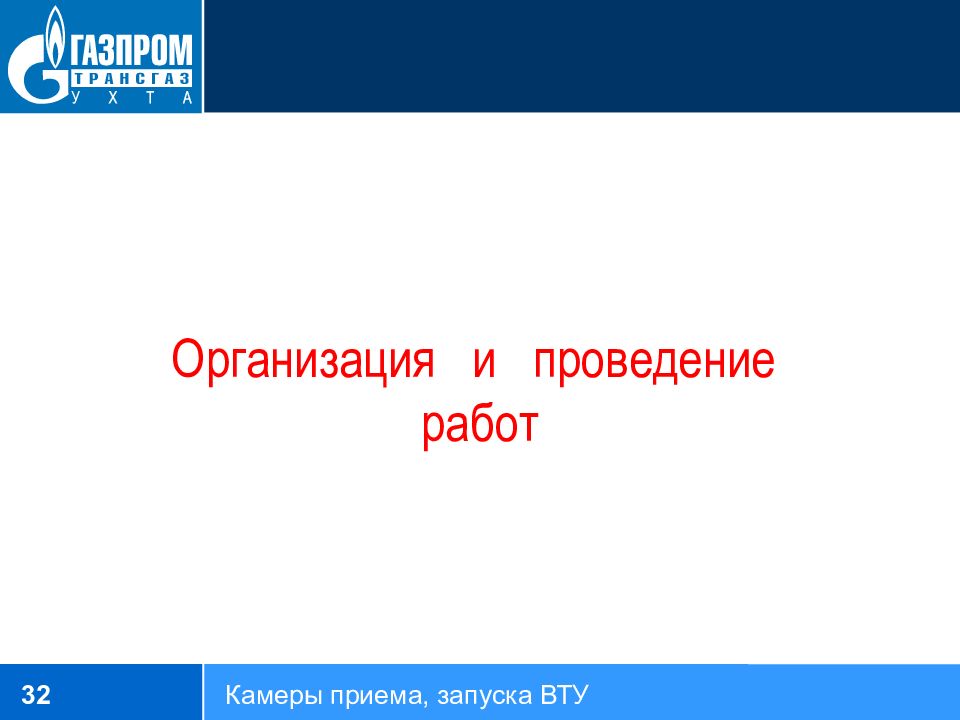

Организация и проведение работ 32 Камеры приема, запуска ВТУ

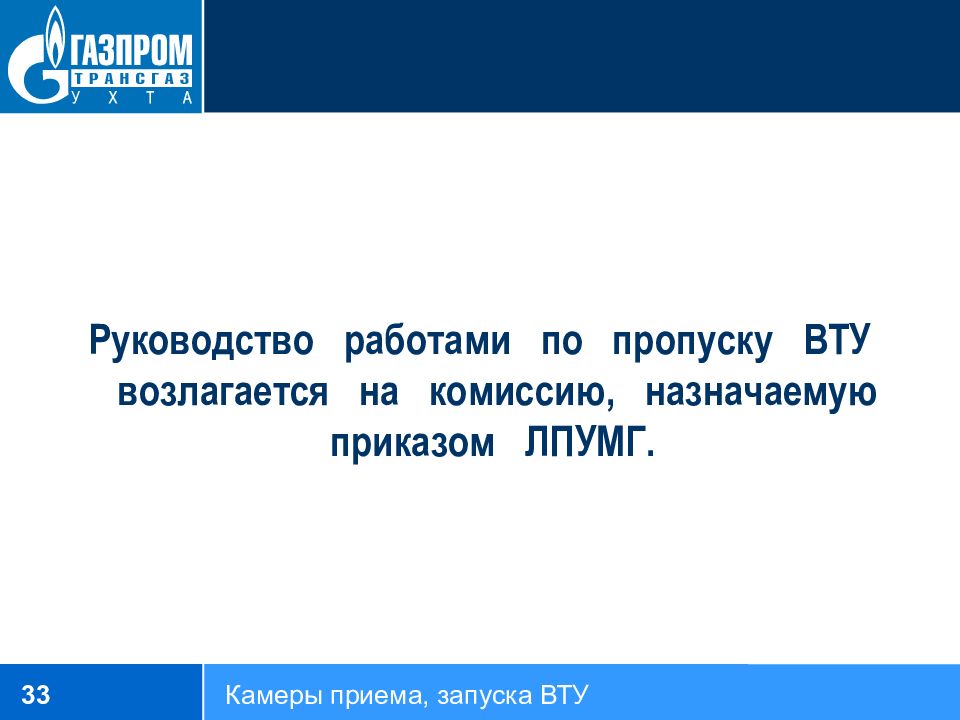

Руководство работами по пропуску ВТУ возлагается на комиссию, назначаемую приказом ЛПУМГ. 33 Камеры приема, запуска ВТУ

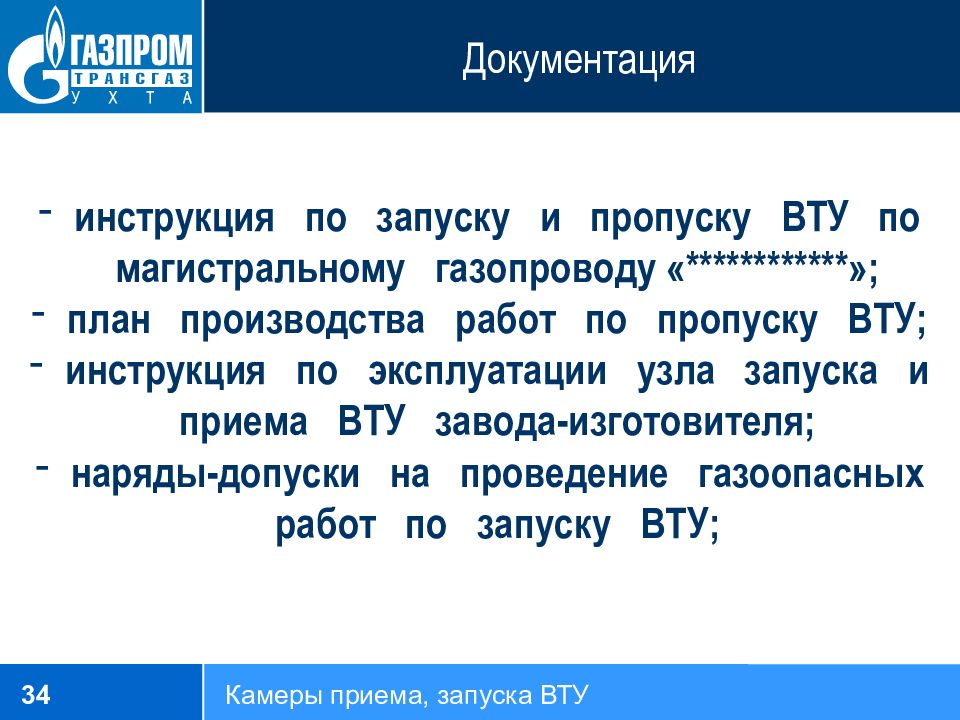

инструкция по запуску и пропуску ВТУ по магистральному газопроводу «************»; план производства работ по пропуску ВТУ; инструкция по эксплуатации узла запуска и приема ВТУ завода-изготовителя; наряды-допуски на проведение газоопасных работ по запуску ВТУ; 34 Камеры приема, запуска ВТУ

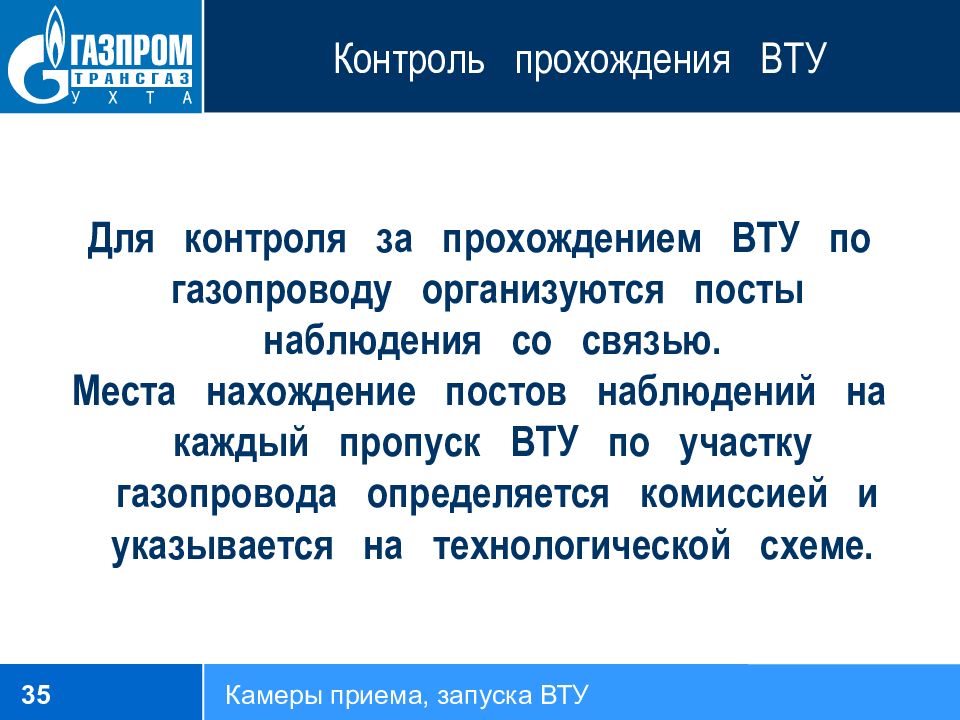

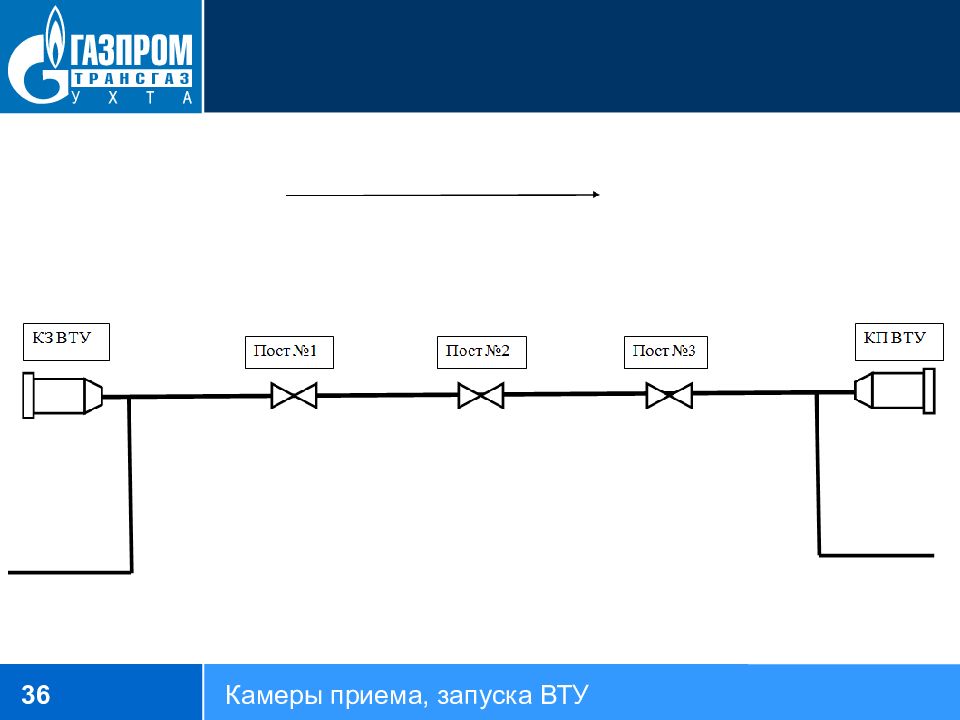

Для контроля за прохождением ВТУ по газопроводу организуются посты наблюдения со связью. Места нахождение постов наблюдений на каждый пропуск ВТУ по участку газопровода определяется комиссией и указывается на технологической схеме. 35 Камеры приема, запуска ВТУ
36 Камеры приема, запуска ВТУ
37 Камеры приема, запуска ВТУ

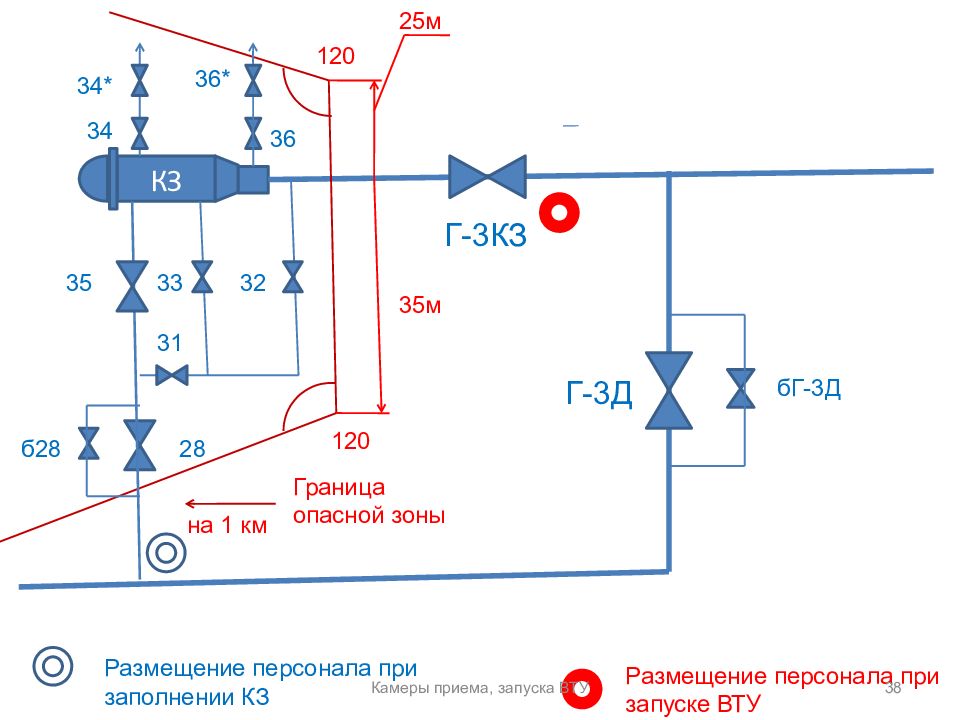

КЗ 34 34* 36 Г-3КЗ Г-3Д 120 120 Граница опасной зоны на 1 км Размещение персонала при запуске ВТУ 35 м 25м 38 35 28 б28 32 3 3 36* 31 бГ-3Д Размещение персонала при заполнении КЗ Камеры приема, запуска ВТУ

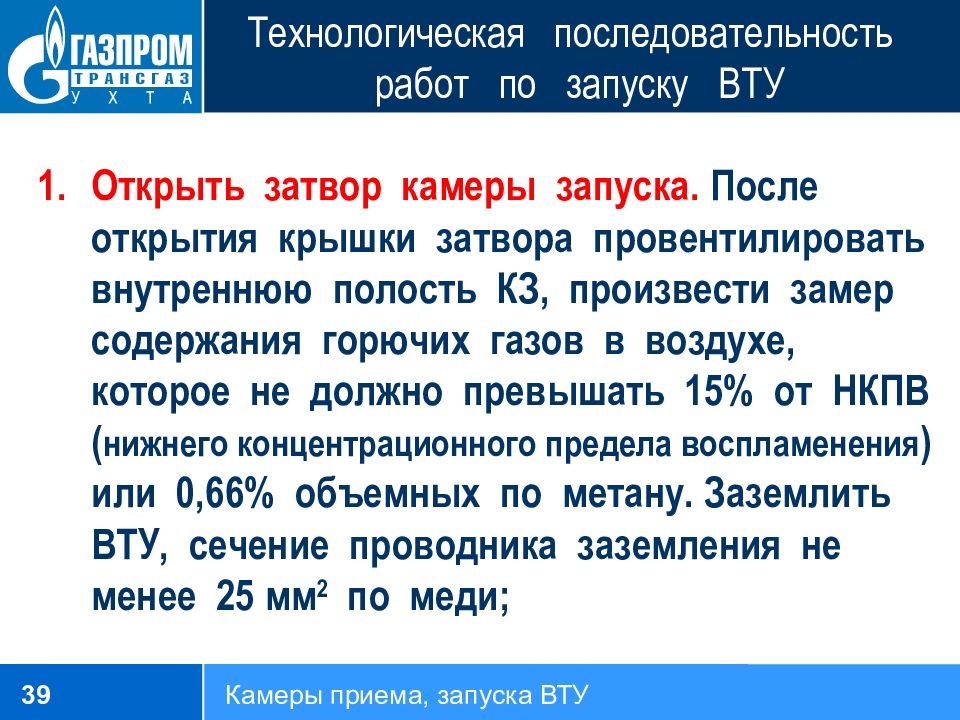

Открыть затвор камеры запуска. После открытия крышки затвора провентилировать внутреннюю полость КЗ, произвести замер содержания горючих газов в воздухе, которое не должно превышать 15% от НКПВ ( нижнего концентрационного предела воспламенения ) или 0,66% объемных по метану. Заземлить ВТУ, сечение проводника заземления не менее 25 мм 2 по меди; 39 Камеры приема, запуска ВТУ

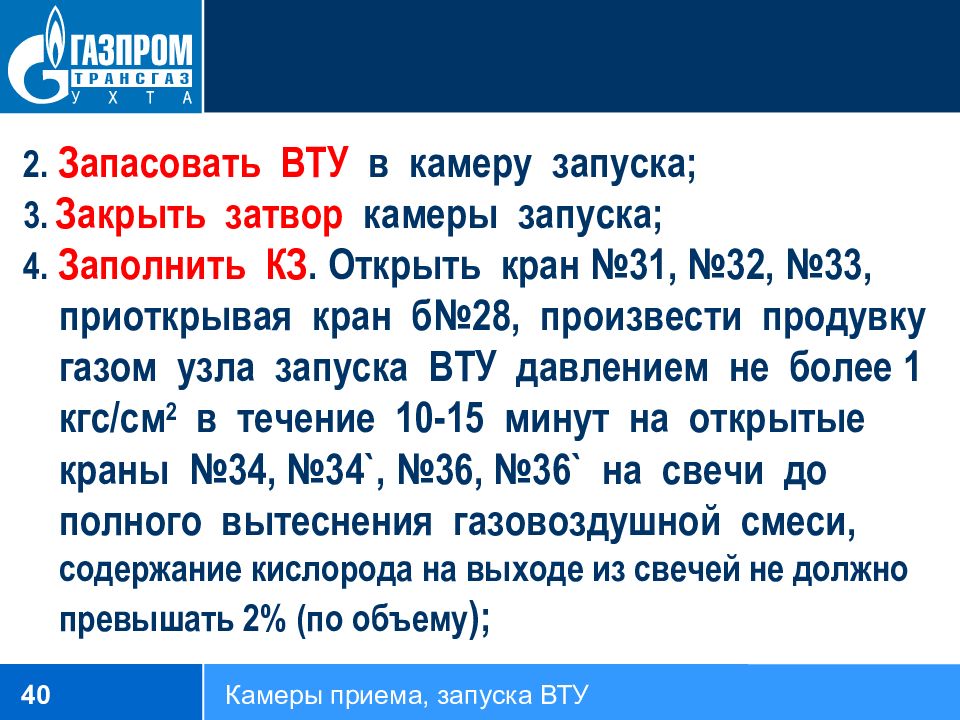

2. Запасовать ВТУ в камеру запуска; 3. Закрыть затвор камеры запуска; 4. Заполнить КЗ. Открыть кран №31, №32, №33, приоткрывая кран б№28, произвести продувку газом узла запуска ВТУ давлением не более 1 кгс/см 2 в течение 10-15 минут на открытые краны №34, №34`, №36, №36` на свечи до полного вытеснения газовоздушной смеси, содержание кислорода на выходе из свечей не должно превышать 2% (по объему ); 40 Камеры приема, запуска ВТУ

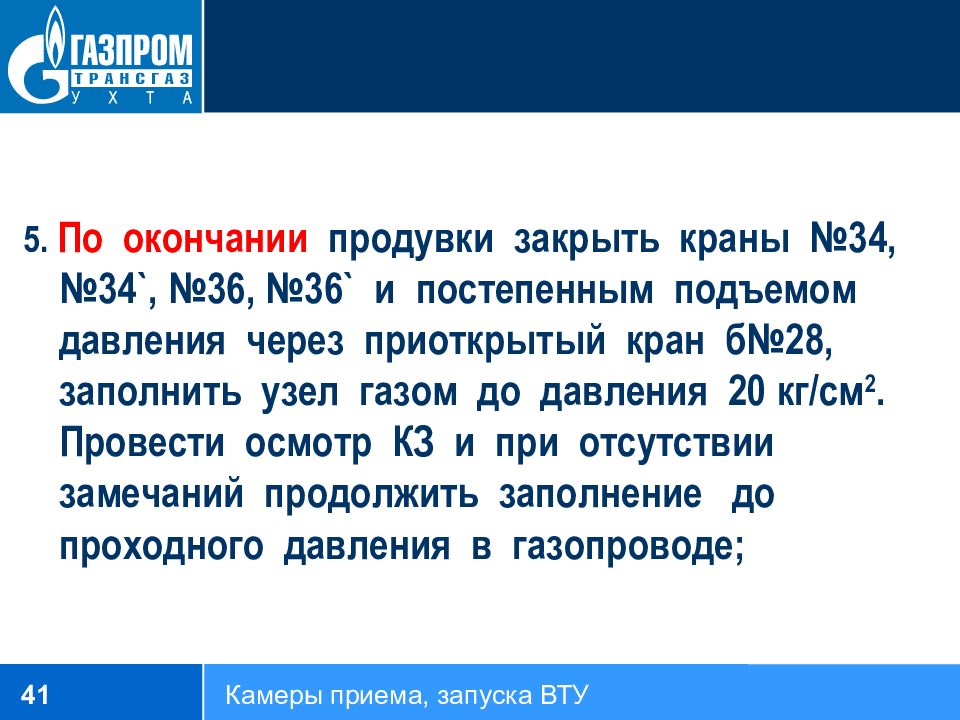

5. По окончании продувки закрыть краны №34, №34`, №36, №36` и постепенным подъемом давления через приоткрытый кран б№28, заполнить узел газом до давления 20 кг/см 2. Провести осмотр КЗ и при отсутствии замечаний продолжить заполнение до проходного давления в газопроводе; 41 Камеры приема, запуска ВТУ

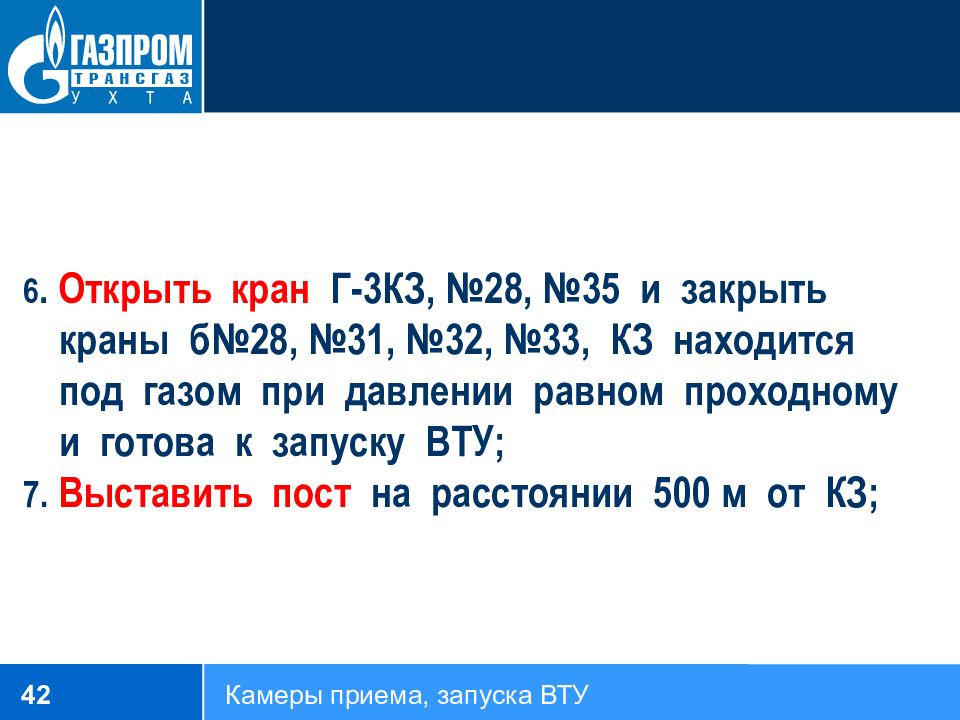

6. Открыть кран Г-3КЗ, №28, №35 и закрыть краны б№28, №31, №32, №33, КЗ находится под газом при давлении равном проходному и готова к запуску ВТУ; 7. Выставить пост на расстоянии 500 м от КЗ; 42 Камеры приема, запуска ВТУ

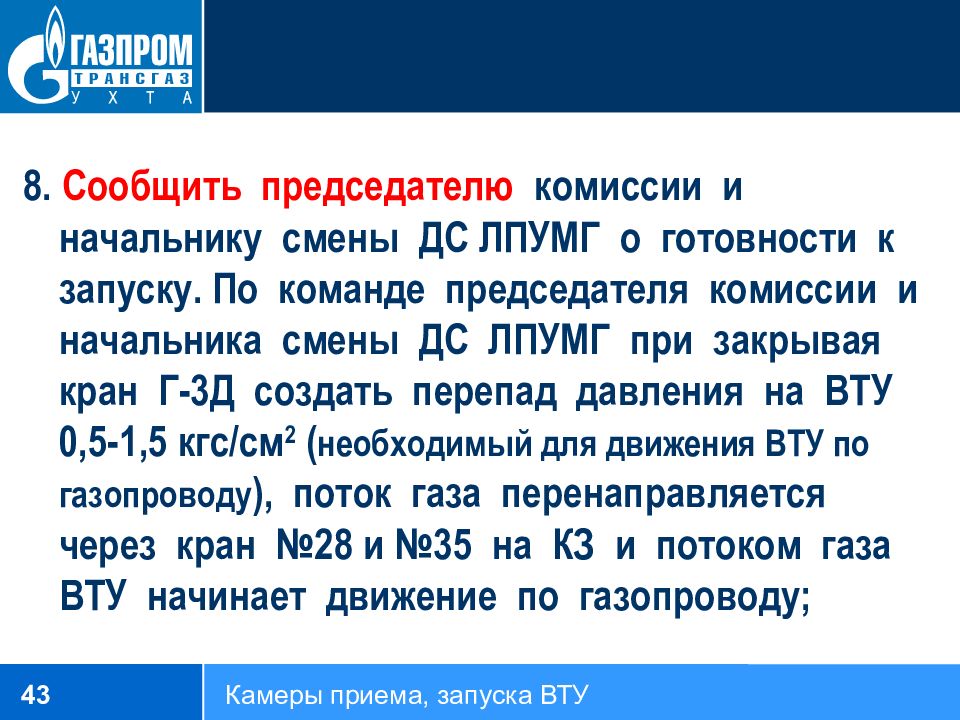

8. Сообщить председателю комиссии и начальнику смены ДС ЛПУМГ о готовности к запуску. По команде председателя комиссии и начальника смены ДС ЛПУМГ при закрывая кран Г-3Д создать перепад давления на ВТУ 0,5-1,5 кгс/см 2 ( необходимый для движения ВТУ по газопроводу ), поток газа перенаправляется через кран №28 и №35 на КЗ и потоком газа ВТУ начинает движение по газопроводу; 43 Камеры приема, запуска ВТУ
9. После сообщения поста о прохождении ВТУ тройника, доложить председателю комиссии и начальнику смены ДС ЛПУМГ о запуске ВТУ ; 10. Открываем кран Г-3Д, закрываем краны Г-3КЗ; №28; №35; 11. Открыть краны №34, №34`, №36, №36`, сбросить давление в КЗ до атмосферного. 44 Камеры приема, запуска ВТУ

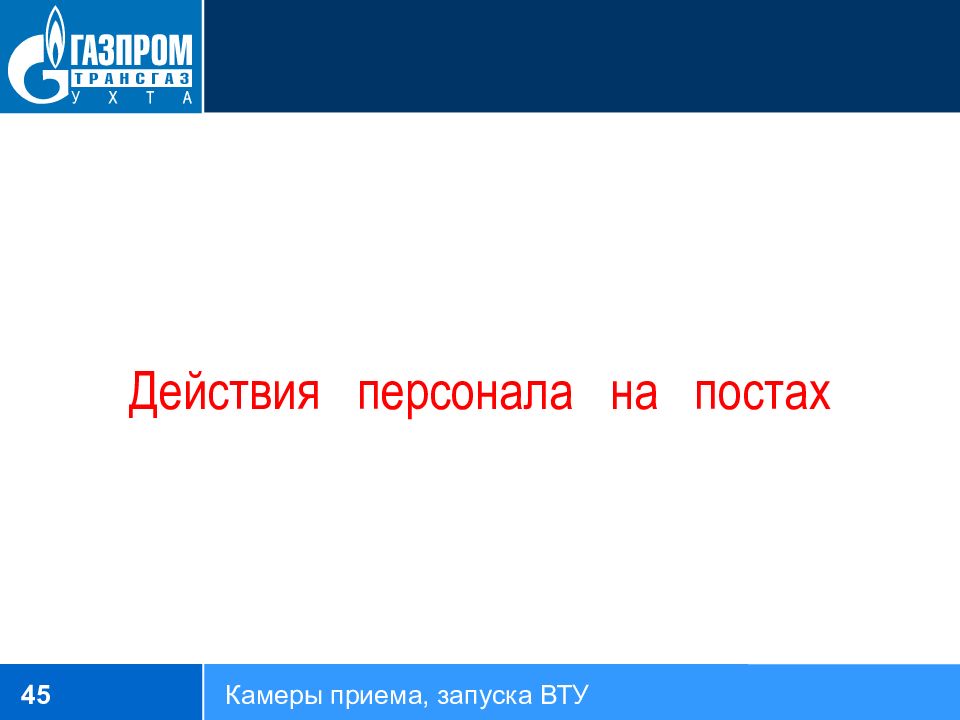

Действия персонала на постах 45 Камеры приема, запуска ВТУ
По получению сообщения «Поршень пущен» посты на кранах должны снять показания манометров до и после каждого линейного крана газопровода, постоянно следить за их показаниями и обеспечить их передачу. 46 Камеры приема, запуска ВТУ

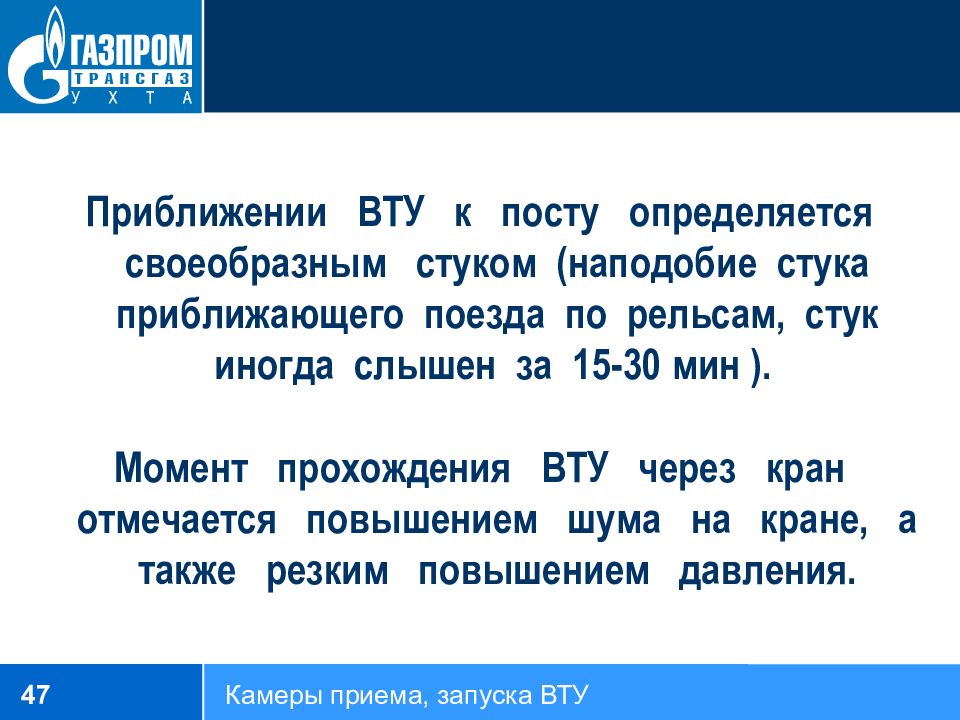

Приближении ВТУ к посту определяется своеобразным стуком (наподобие стука приближающего поезда по рельсам, стук иногда слышен за 15-30 мин ). Момент прохождения ВТУ через кран отмечается повышением шума на кране, а также резким повышением давления. 47 Камеры приема, запуска ВТУ

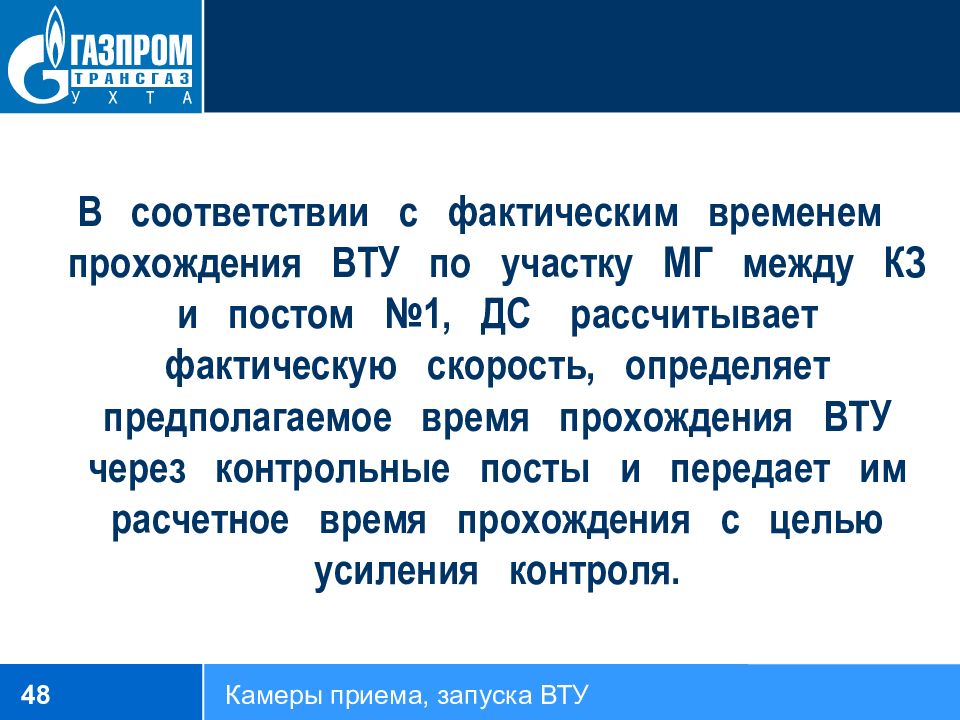

В соответствии с фактическим временем прохождения ВТУ по участку МГ между КЗ и постом №1, ДС рассчитывает фактическую скорость, определяет предполагаемое время прохождения ВТУ через контрольные посты и передает им расчетное время прохождения с целью усиления контроля. 48 Камеры приема, запуска ВТУ

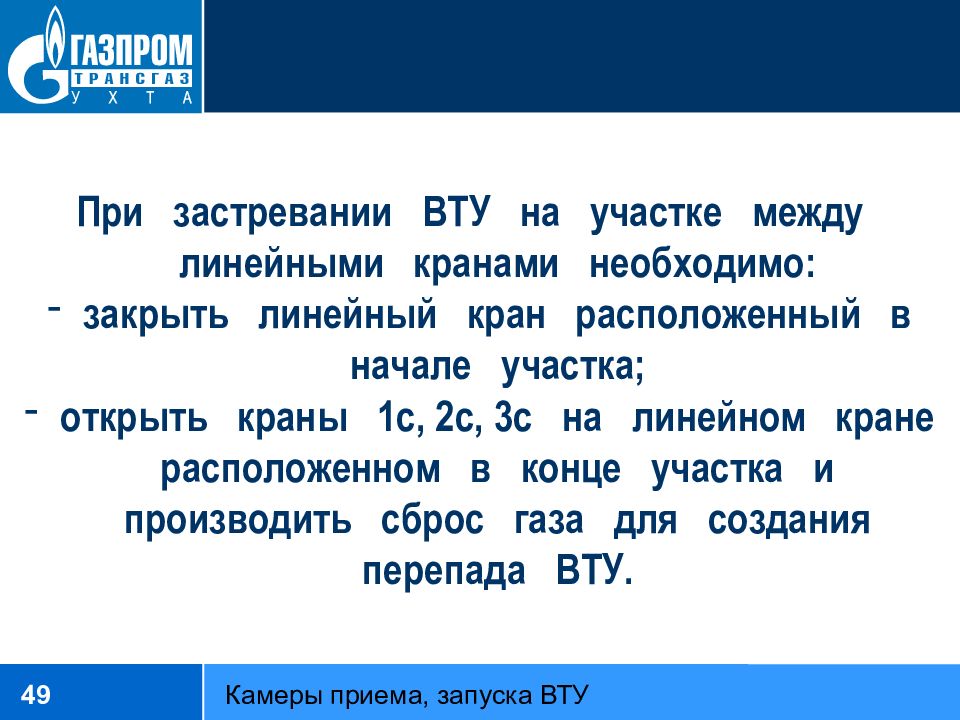

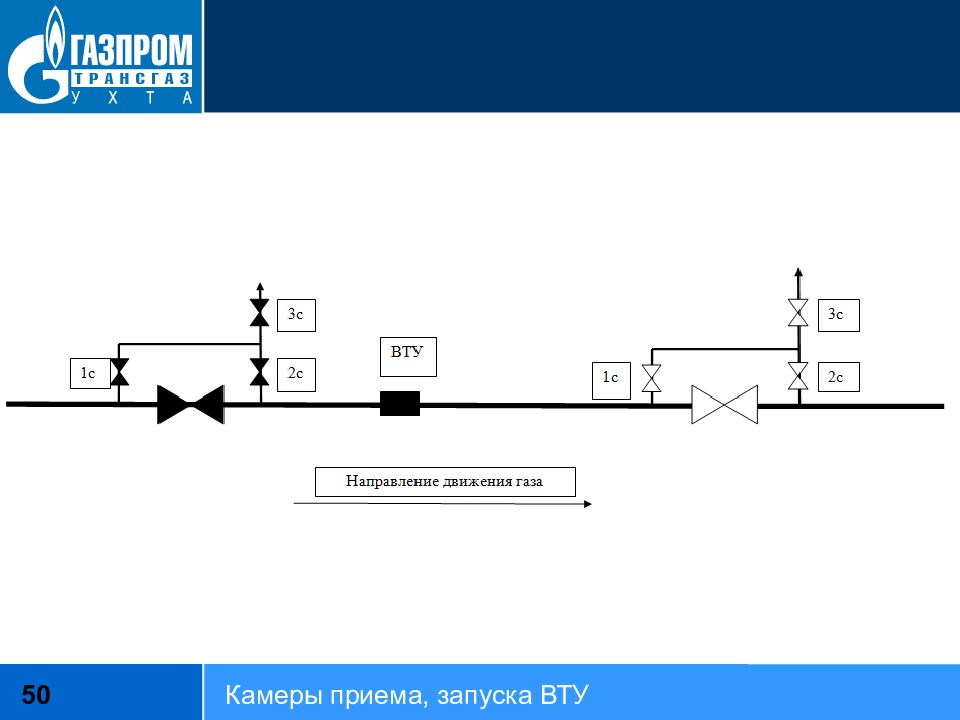

При застревании ВТУ на участке между линейными кранами необходимо: закрыть линейный кран расположенный в начале участка; открыть краны 1с, 2с, 3с на линейном кране расположенном в конце участка и производить сброс газа для создания перепада ВТУ. 49 Камеры приема, запуска ВТУ
50 Камеры приема, запуска ВТУ
Снижение давления на кране в начале участка говорит о начале движения ВТУ по газопроводу; с целью поддержания перепада давления на ВТУ открыть байпас данного крана, а затем и сам кран; закрывают 1с, 2с, 3с крана в конце участка, при прохождении ВТУ данного крана операции по пропуску проводятся по нормальной схеме. 51 Камеры приема, запуска ВТУ

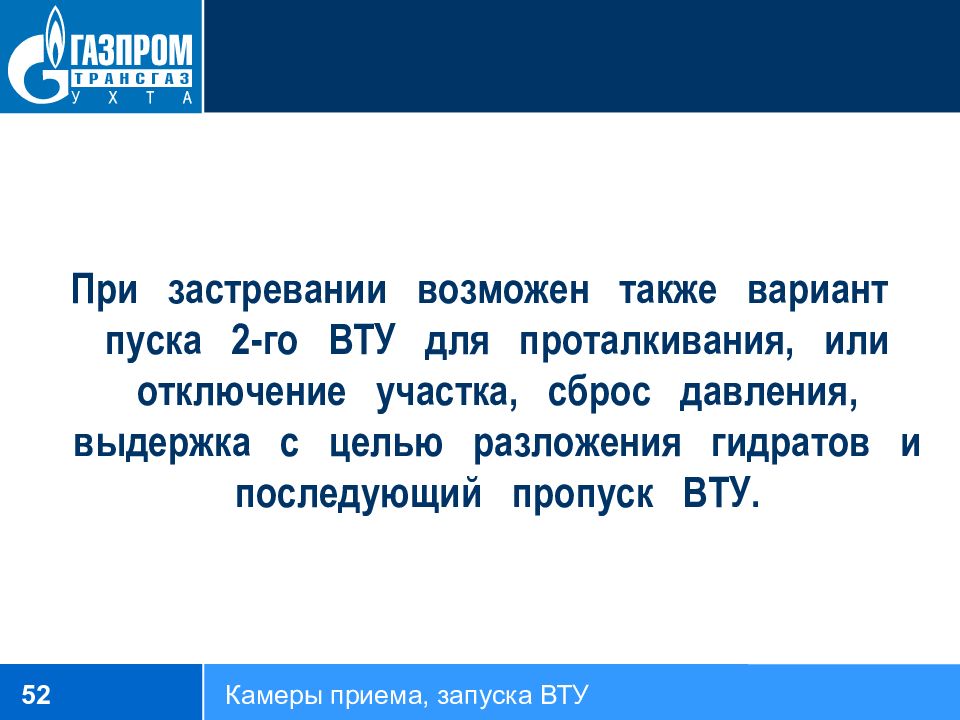

При застревании возможен также вариант пуска 2-го ВТУ для проталкивания, или отключение участка, сброс давления, выдержка с целью разложения гидратов и последующий пропуск ВТУ. 52 Камеры приема, запуска ВТУ

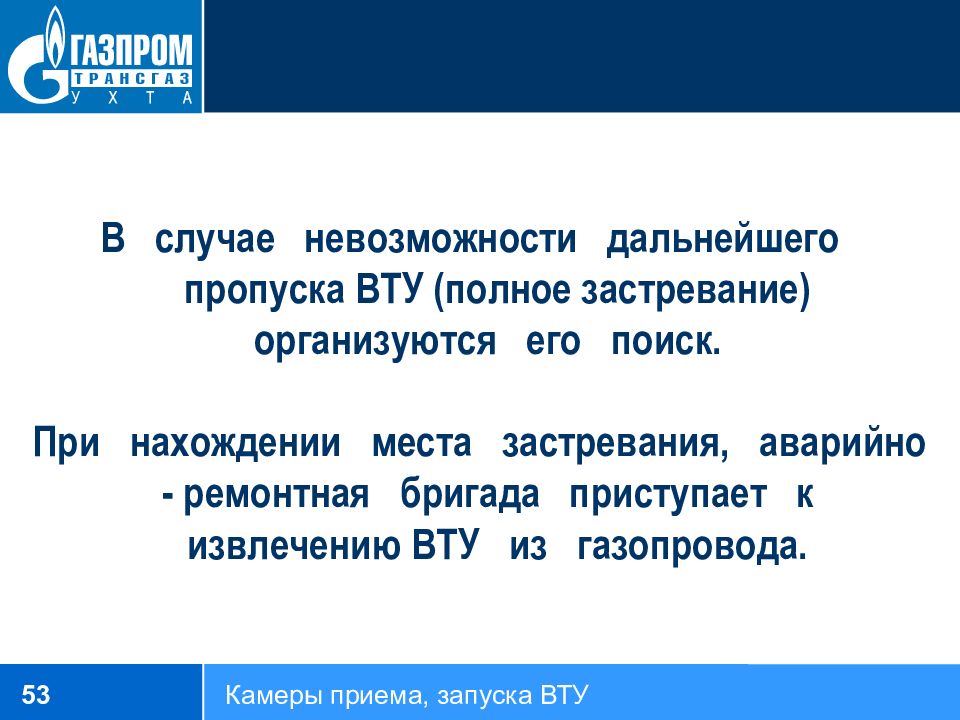

В случае невозможности дальнейшего пропуска ВТУ (полное застревание) организуются его поиск. При нахождении места застревания, аварийно - ремонтная бригада приступает к извлечению ВТУ из газопровода. 53 Камеры приема, запуска ВТУ

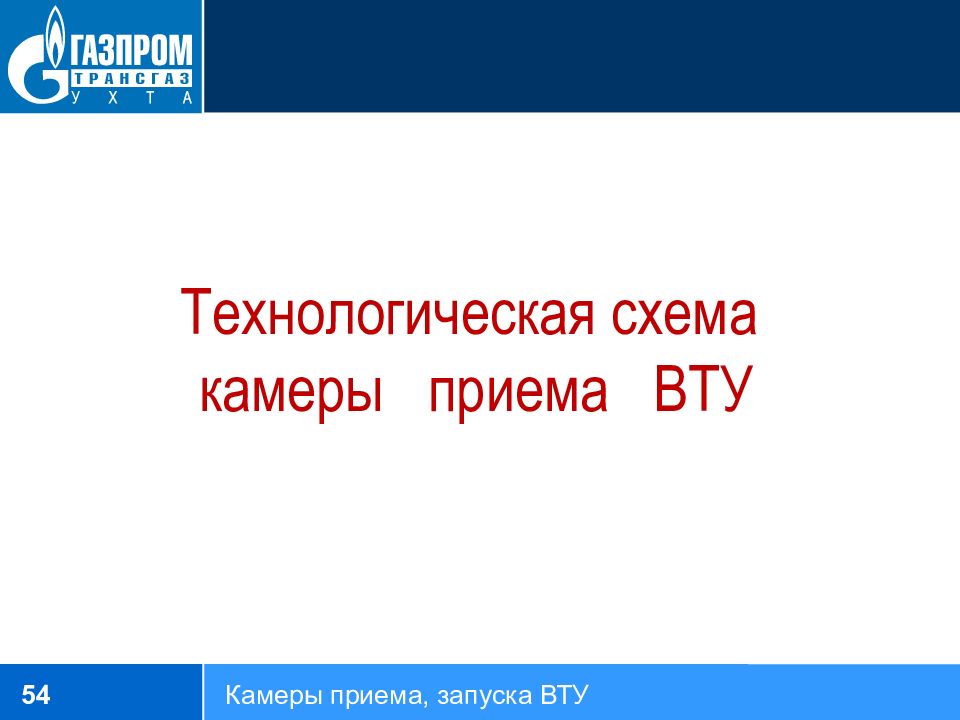

54 Камеры приема, запуска ВТУ

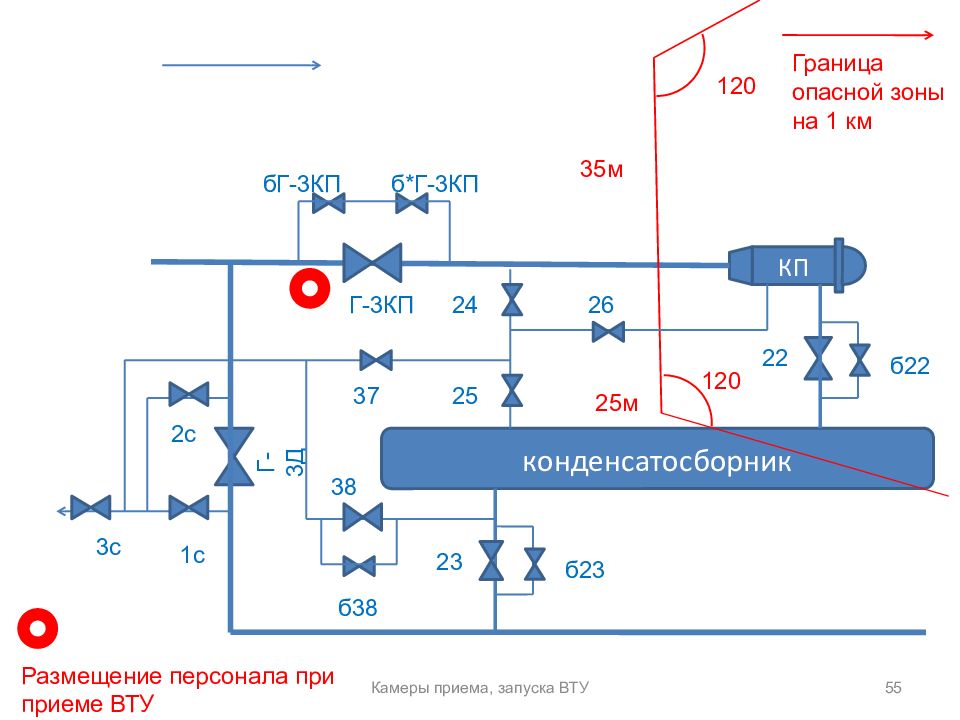

КП конденсатосборник 2с 1с 3с Г-3Д Г-3КП 120 120 Граница опасной зоны на 1 км 35м Размещение персонала при приеме ВТУ 25м 55 бГ-3КП б*Г-3КП 24 25 26 22 б22 23 б23 38 б38 37 Камеры приема, запуска ВТУ

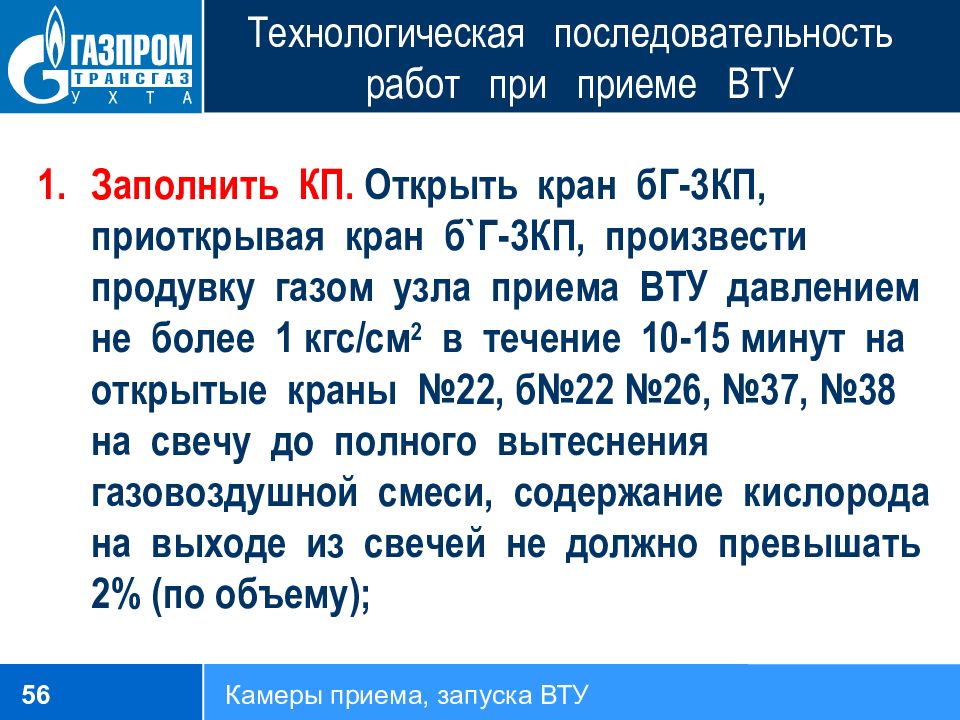

Заполнить КП. Открыть кран бГ-3КП, приоткрывая кран б`Г-3КП, произвести продувку газом узла приема ВТУ давлением не более 1 кгс/см 2 в течение 10-15 минут на открытые краны №22, б№22 №26, №37, №38 на свечу до полного вытеснения газовоздушной смеси, содержание кислорода на выходе из свечей не должно превышать 2% (по объему); 56 Камеры приема, запуска ВТУ

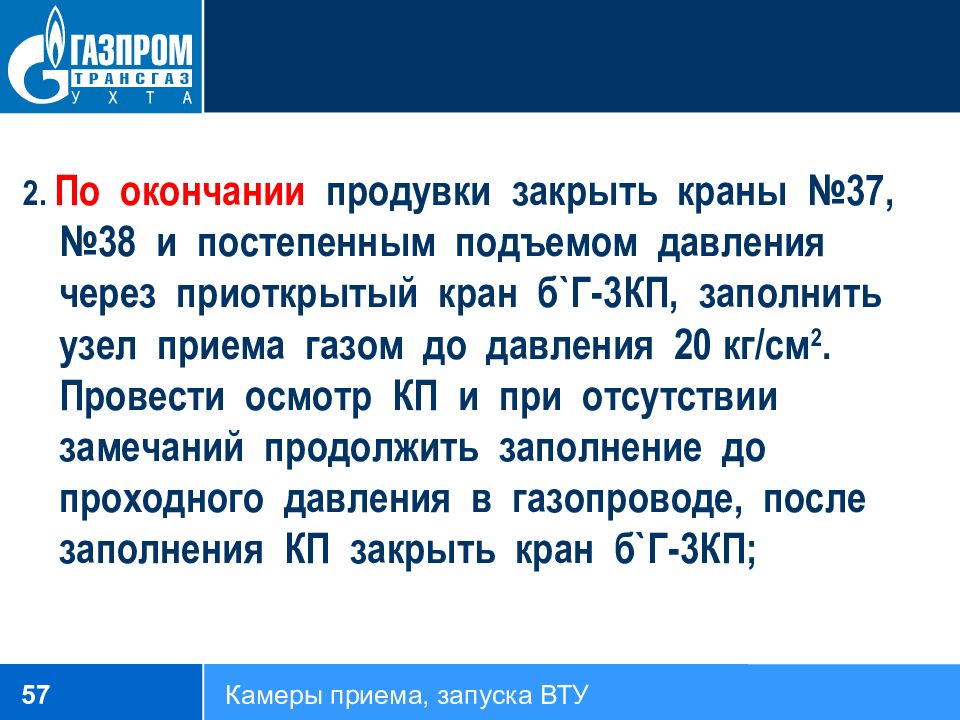

2. По окончании продувки закрыть краны №37, №38 и постепенным подъемом давления через приоткрытый кран б`Г-3КП, заполнить узел приема газом до давления 20 кг/см 2. Провести осмотр КП и при отсутствии замечаний продолжить заполнение до проходного давления в газопроводе, после заполнения КП закрыть кран б`Г-3КП; 57 Камеры приема, запуска ВТУ

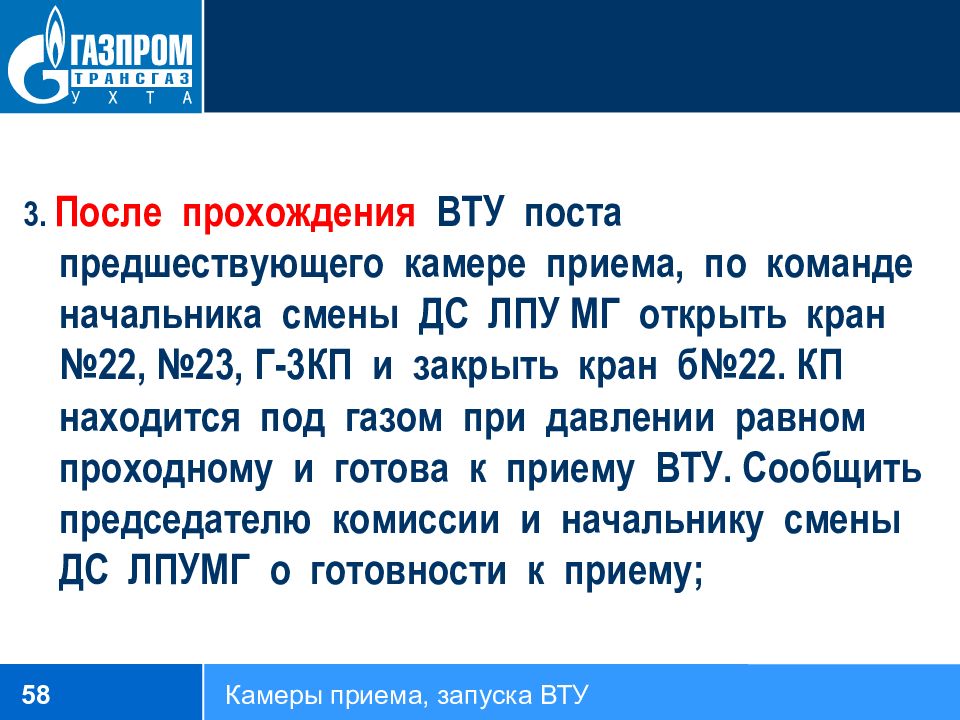

3. После прохождения ВТУ поста предшествующего камере приема, по команде начальника смены ДС ЛПУ МГ открыть кран №22, №23, Г-3КП и закрыть кран б№22. КП находится под газом при давлении равном проходному и готова к приему ВТУ. Сообщить председателю комиссии и начальнику смены ДС ЛПУМГ о готовности к приему; 58 Камеры приема, запуска ВТУ

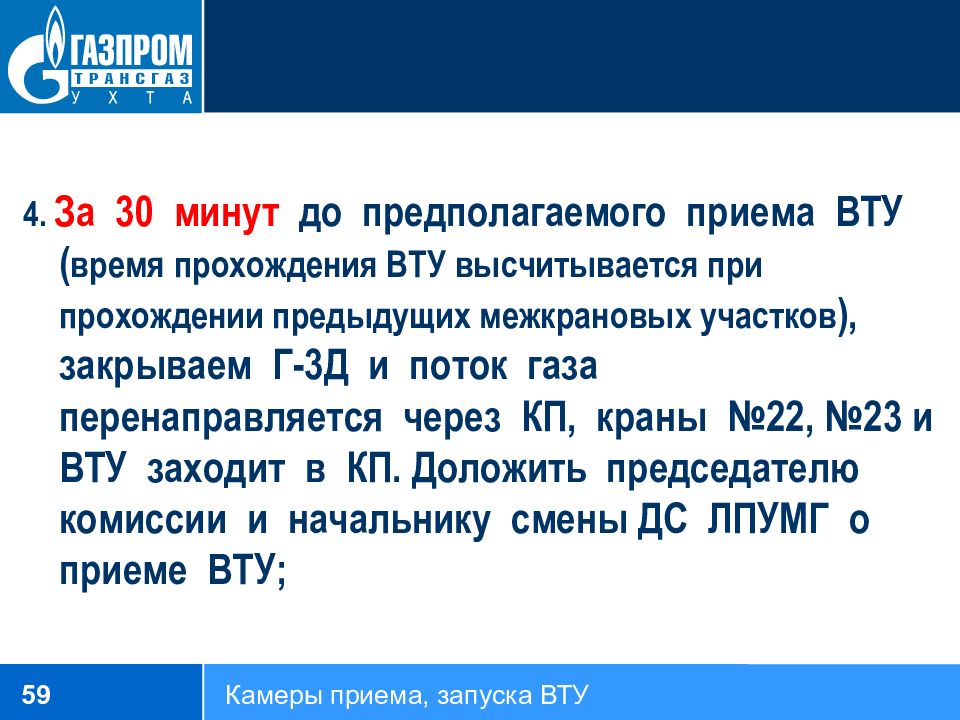

4. За 30 минут до предполагаемого приема ВТУ ( время прохождения ВТУ высчитывается при прохождении предыдущих межкрановых участков ), закрываем Г-3Д и поток газа перенаправляется через КП, краны №22, №23 и ВТУ заходит в КП. Доложить председателю комиссии и начальнику смены ДС ЛПУМГ о приеме ВТУ; 59 Камеры приема, запуска ВТУ

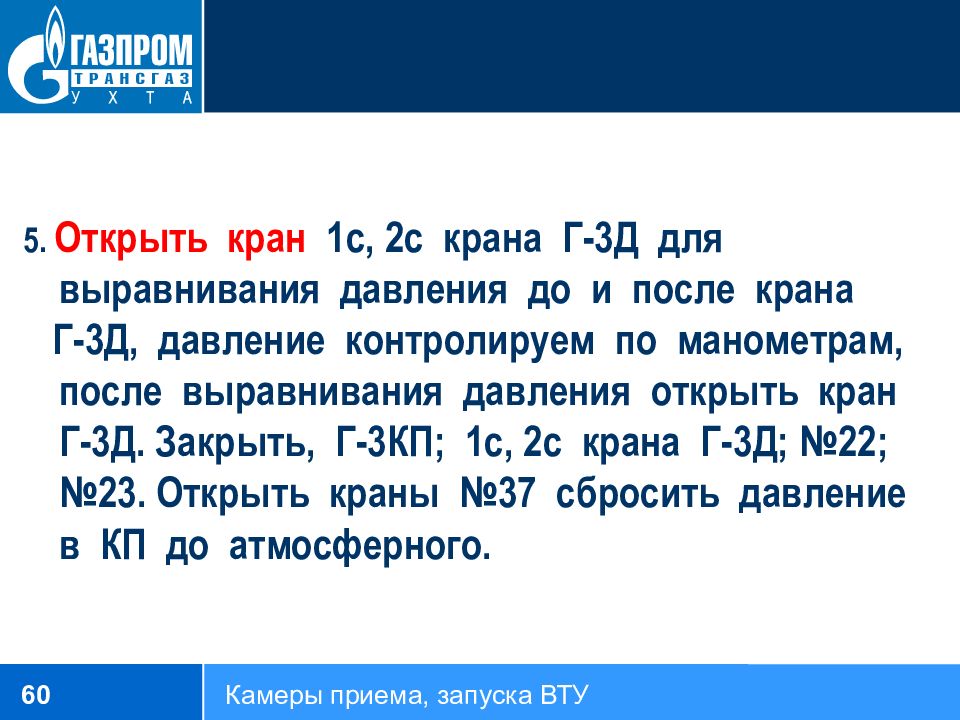

5. Открыть кран 1с, 2 c крана Г-3Д для выравнивания давления до и после крана Г-3Д, давление контролируем по манометрам, после выравнивания давления открыть кран Г-3Д. Закрыть, Г-3КП; 1с, 2 c крана Г-3Д; №22; №23. Открыть краны №37 сбросить давление в КП до атмосферного. 60 Камеры приема, запуска ВТУ

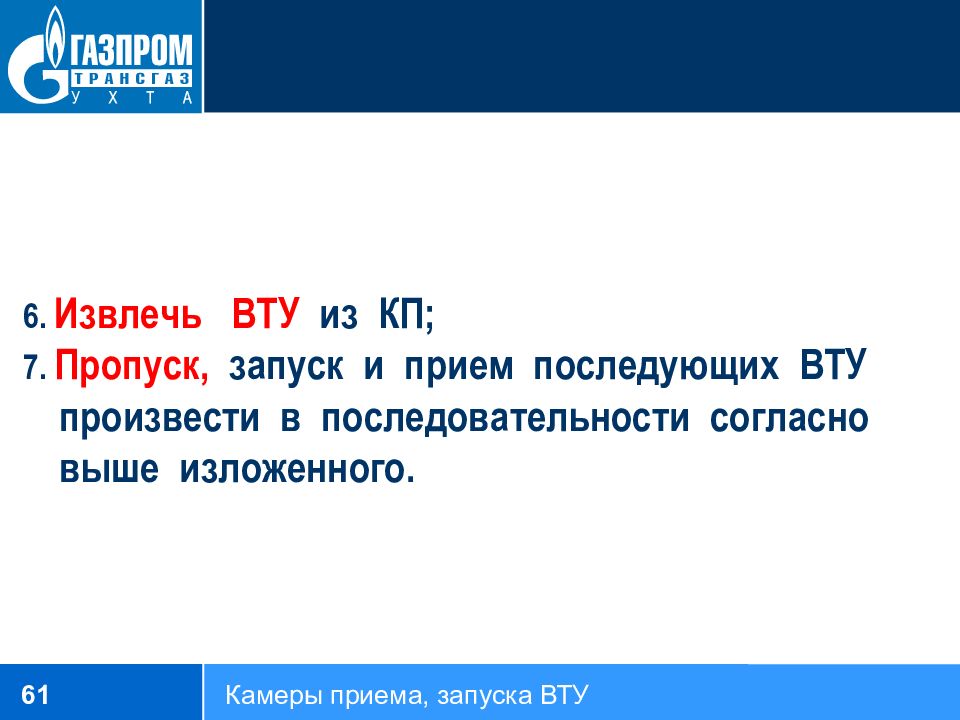

6. Извлечь ВТУ из КП; 7. Пропуск, запуск и прием последующих ВТУ произвести в последовательности согласно выше изложенного. 61 Камеры приема, запуска ВТУ
Спасибо за внимание. Смирнов В.А. Преподаватель ВО УПЦ 62 Камеры приема, запуска ВТУ
