ИНСТРУКТИВНЫЕ КАРТЫ ПО РАСХОЛАЖИВАНИЮ СИСТЕМЫ ОХЛАЖДЕНИЯ ДИЗЕЛЯ K6S310DR ТЕПЛОВОЗА СЕРИИ ЧМЭ-3 ТЧЭ-9 Лянгасово ТЧМИ Метелев Алексей Викторович ТЧТр Шорохов Юрий Борисович

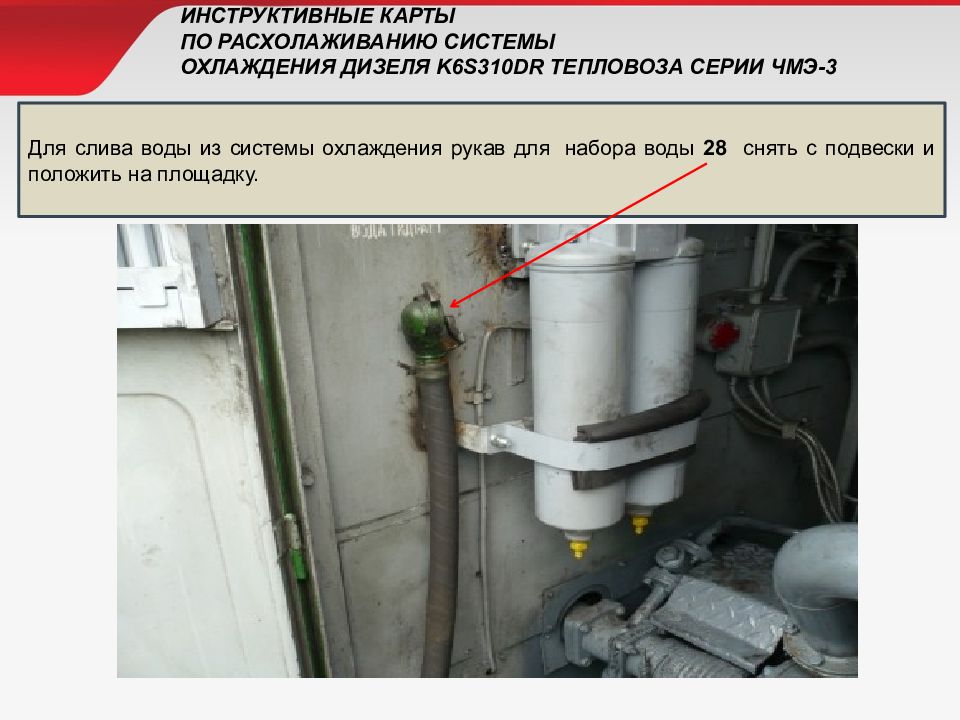

Для слива воды из системы охлаждения рукав для набора воды 28 снять с подвески и положить на площадку.
Открыть краны 400 и 401.
Открыть кран (справа от вентилятора охлаждения задней тележки), при наличии. Открыть воздухоспускной кран на колене турбокомпрессора (самая наивысшая точка водяной системы).

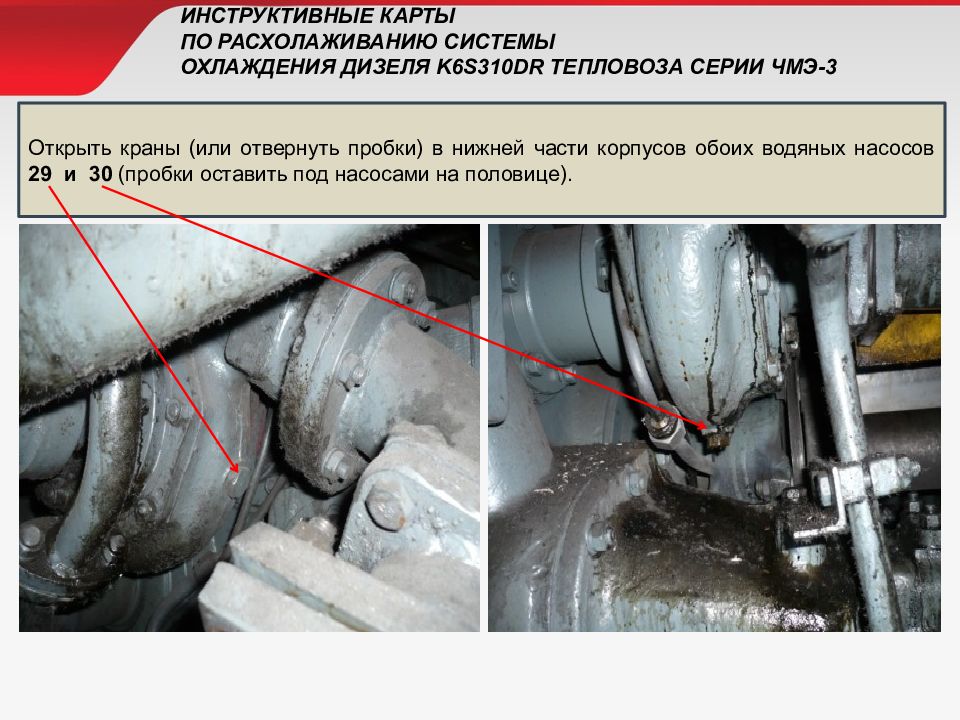

Открыть краны (или отвернуть пробки) в нижней части корпусов обоих водяных насосов 29 и 30 (пробки оставить под насосами на половице).

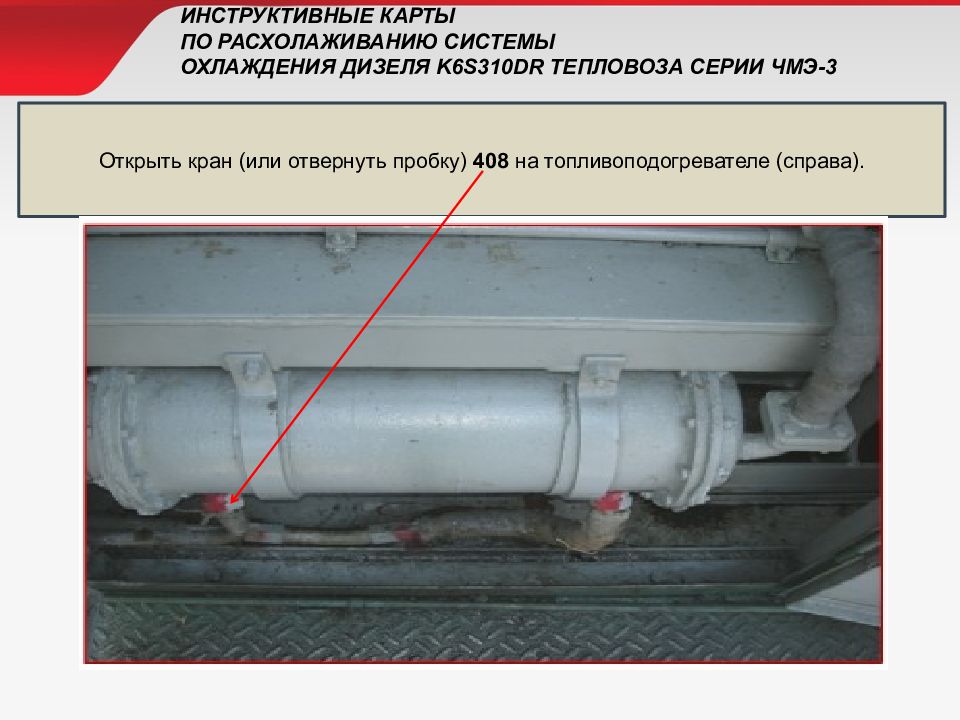

Открыть кран (или отвернуть пробку) 408 на топливоподогревателе (справа).

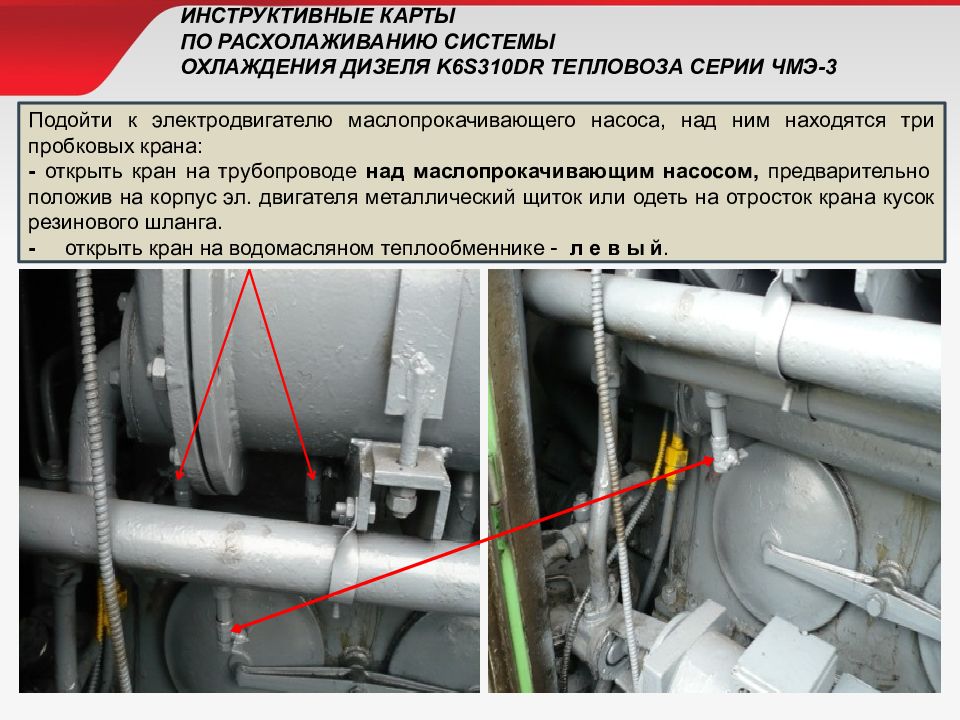

Подойти к электродвигателю маслопрокачивающего насоса, над ним находятся три пробковых крана: - открыть кран на трубопроводе над маслопрокачивающим насосом, предварительно положив на корпус эл. двигателя металлический щиток или одеть на отросток крана кусок резинового шланга. - открыть кран на водомасляном теплообменнике - л е в ы й.
Открыть воздухоспускной краник на промежуточном охладителе надувочного воздуха (над тяговым генератором с левой стороны тепловоза).

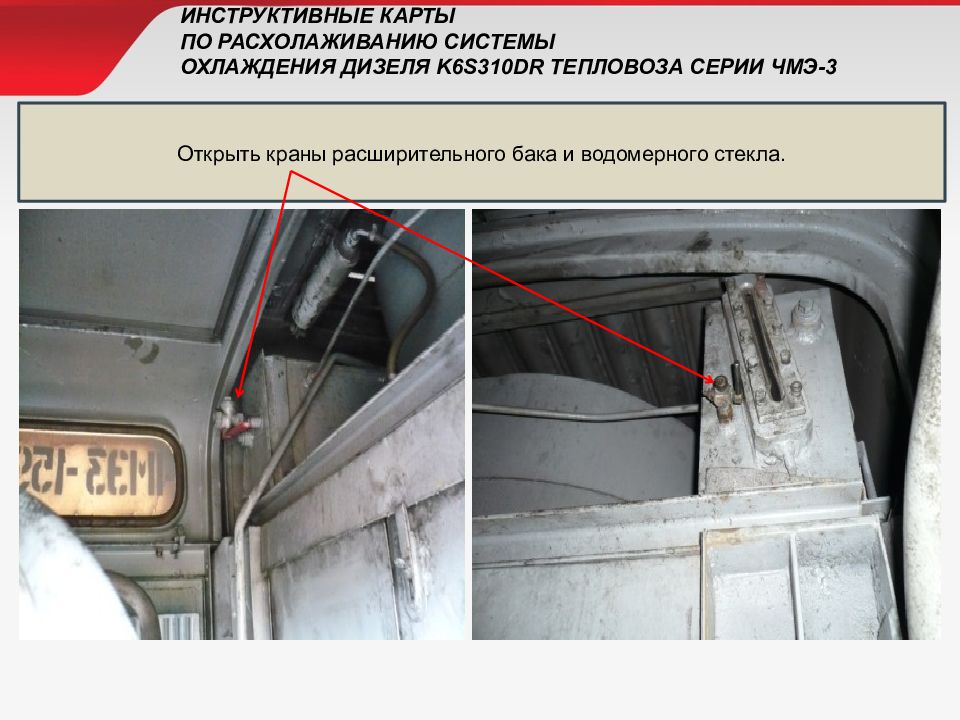

Открыть краны расширительного бака и водомерного стекла.
Открыть кран (отвернуть пробку при наличии) у «горячего» корпуса турбокомпрессора.

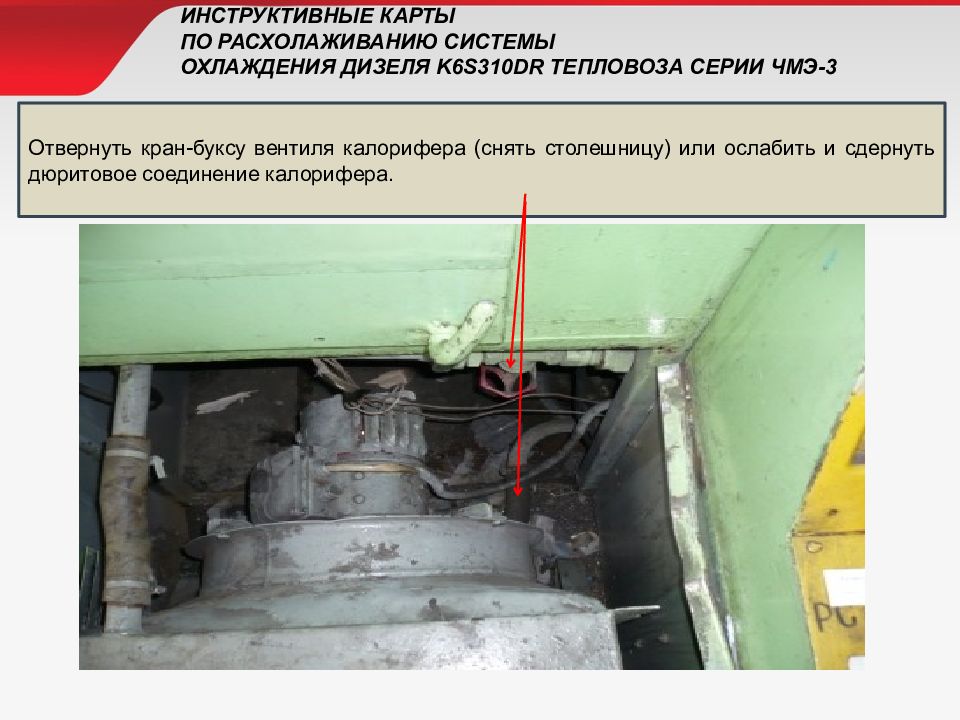

Отвернуть кран-буксу вентиля калорифера (снять столешницу) или ослабить и сдернуть дюритовое соединение калорифера.

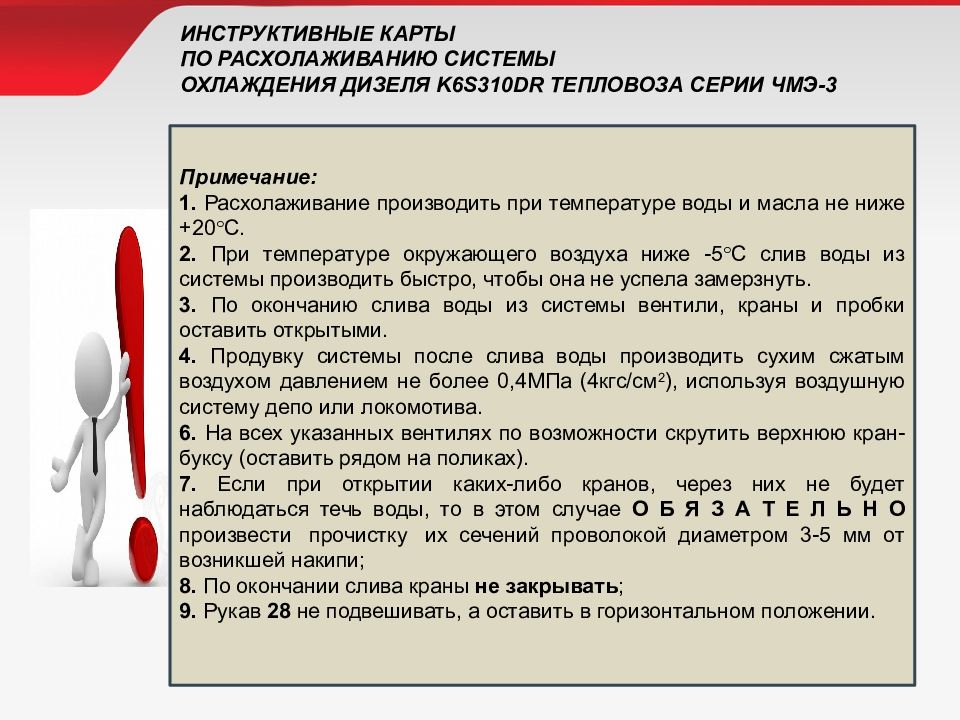

Примечание: 1. Расхолаживание производить при температуре воды и масла не ниже +20 С. 2. При температуре окружающего воздуха ниже -5 С слив воды из системы производить быстро, чтобы она не успела замерзнуть. 3. По окончанию слива воды из системы вентили, краны и пробки оставить открытыми. 4. Продувку системы после слива воды производить сухим сжатым воздухом давлением не более 0,4МПа (4кгс/см 2 ), используя воздушную систему депо или локомотива. 6. На всех указанных вентилях по возможности скрутить верхнюю кран-буксу (оставить рядом на поликах ). 7. Если при открытии каких-либо кранов, через них не будет наблюдаться течь воды, то в этом случае О Б Я З А Т Е Л Ь Н О произвести прочистку их сечений проволокой диаметром 3-5 мм от возникшей накипи; 8. По окончании слива краны не закрывать ; 9. Рукав 28 не подвешивать, а оставить в горизонтальном положении.
