Железобетонные колонны в промышленных зданиях
  • Железобетонные колонны в промышленных зданиях

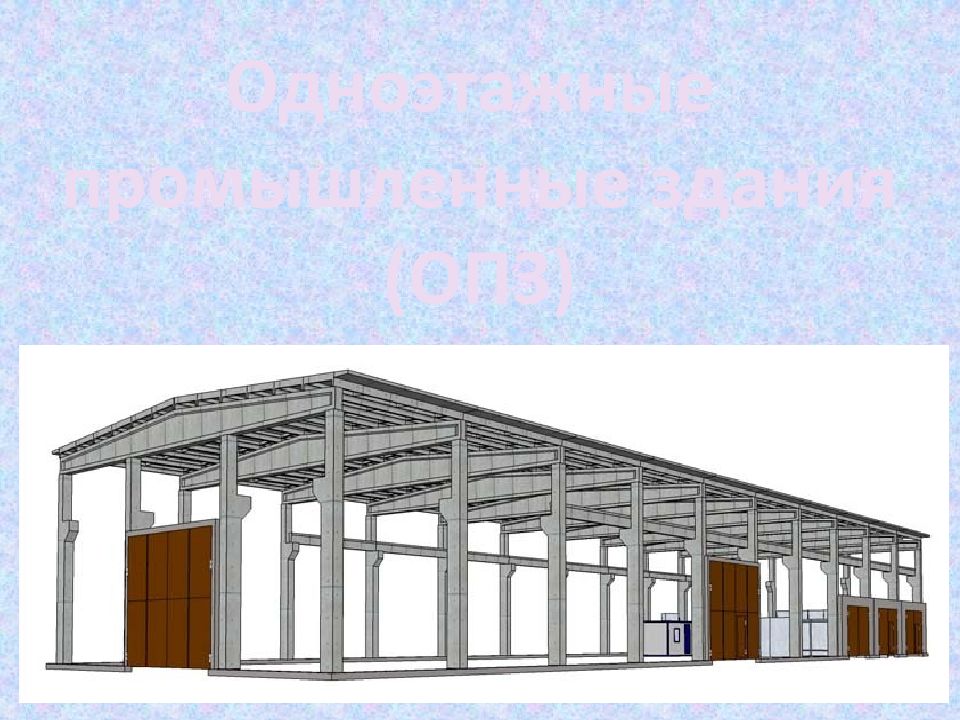

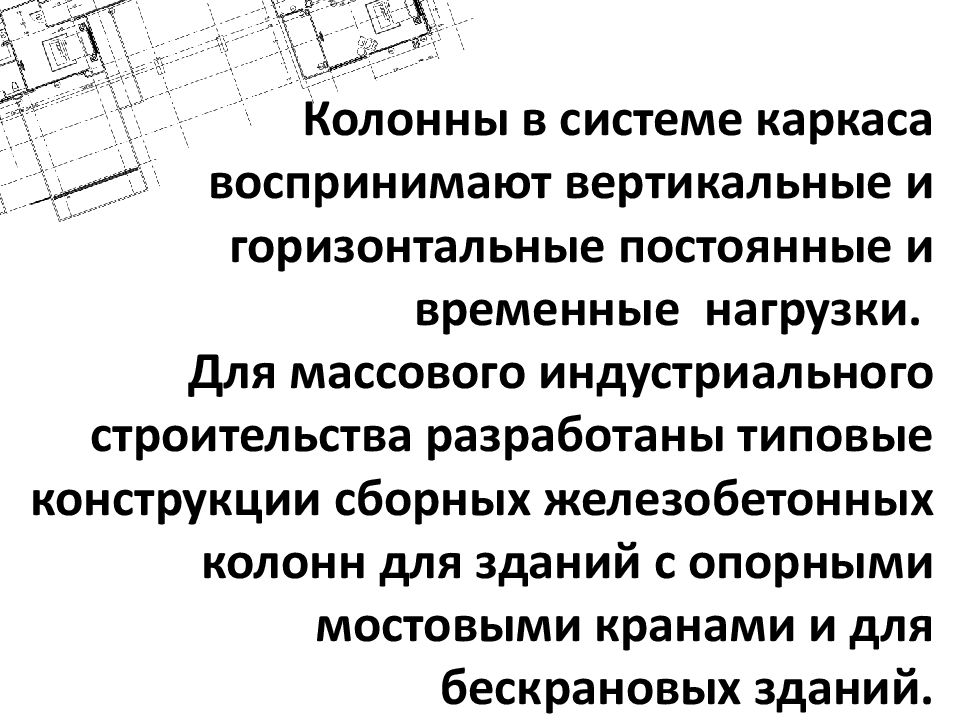

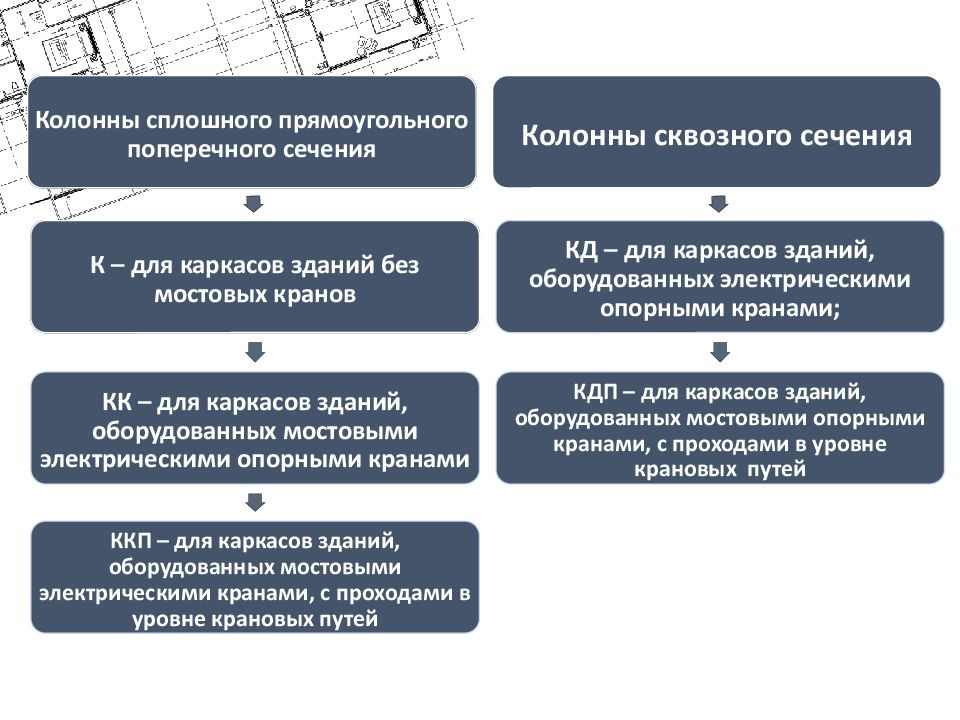

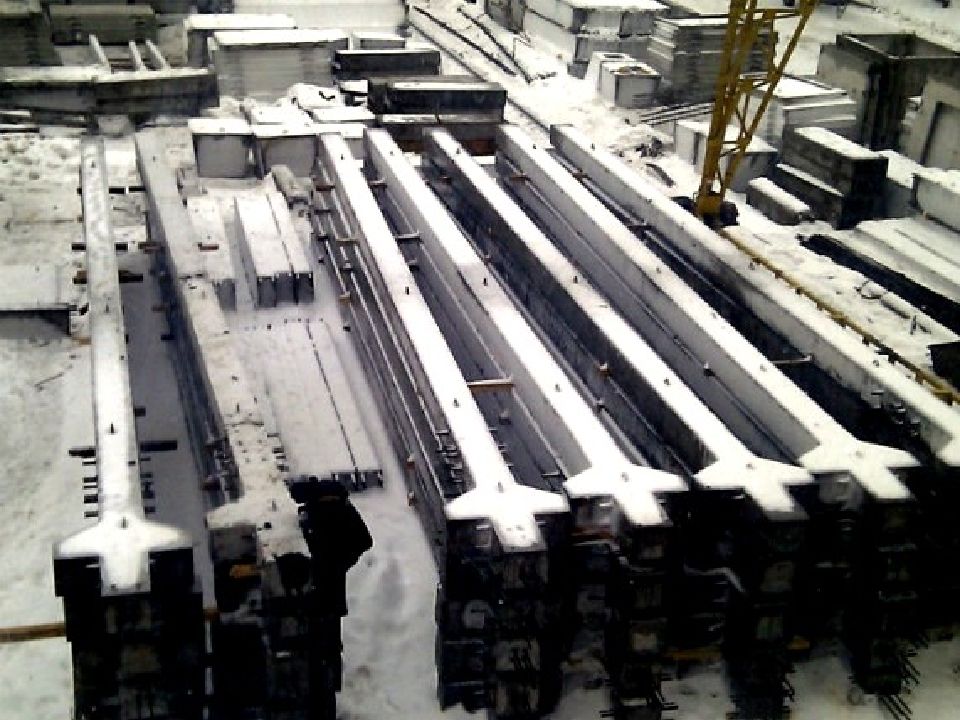

  • Колонны в системе каркаса воспринимают вертикальные и горизонтальные постоянные и временные  нагрузки. Для массового индустриального строительства разработаны

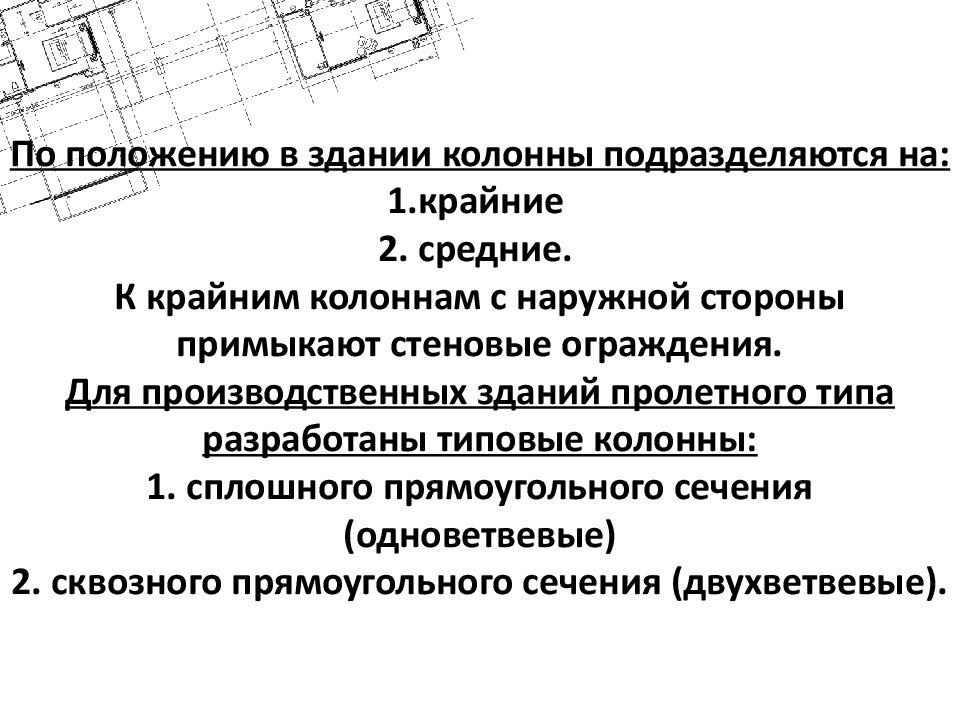

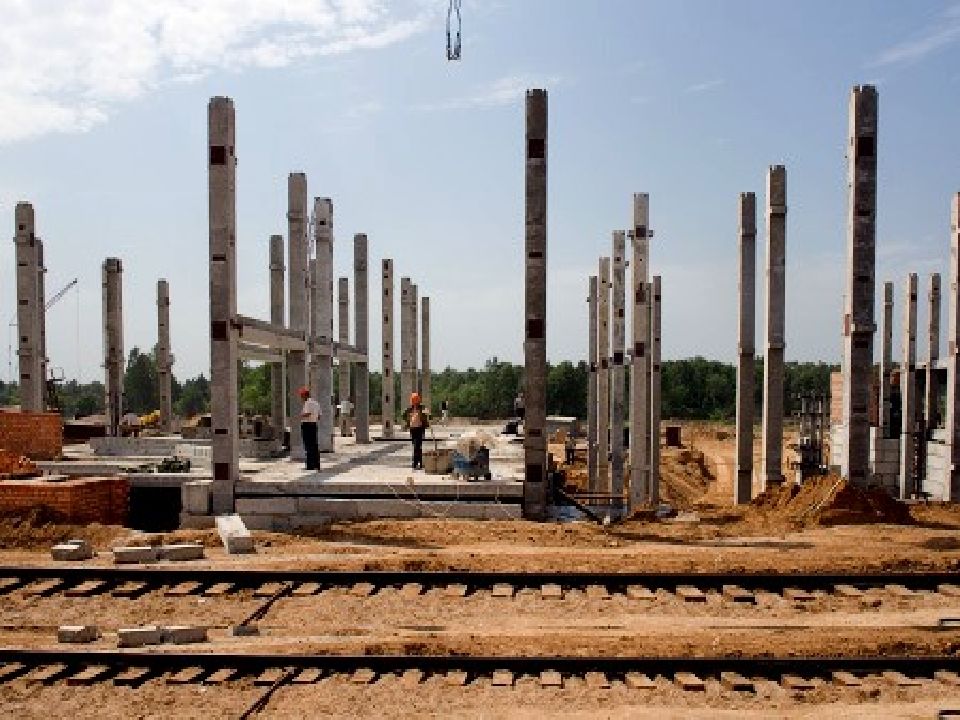

  • По положению в здании колонны подразделяются на: 1.крайние   2. средние. К крайним колоннам с наружной стороны примыкают стеновые ограждения. Для
  • Железобетонные колонны в промышленных зданиях
  • Железобетонные колонны в промышленных зданиях

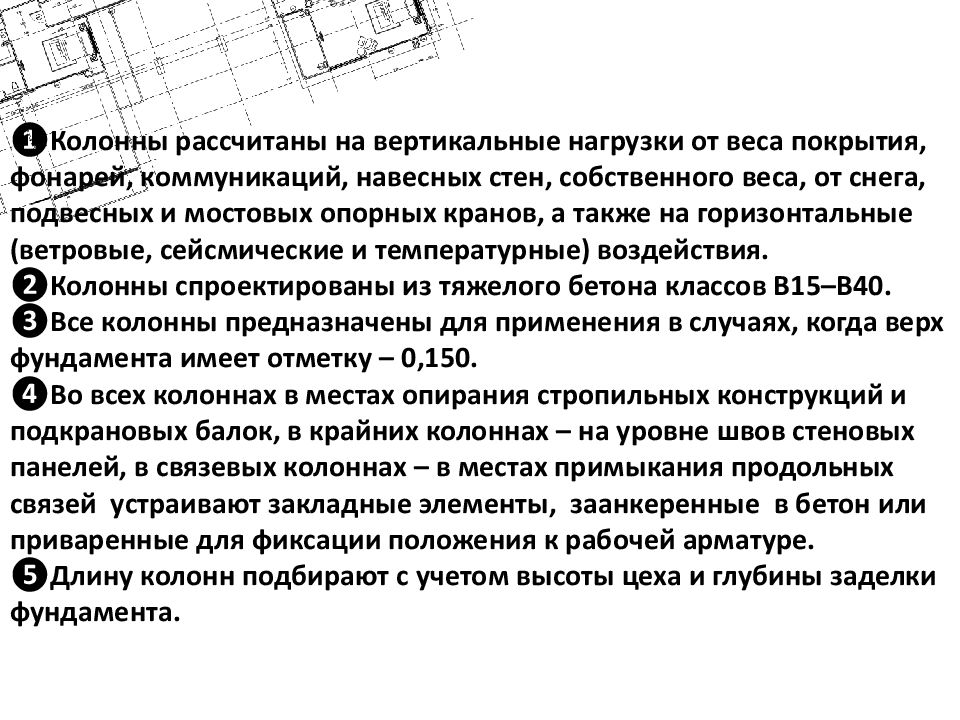

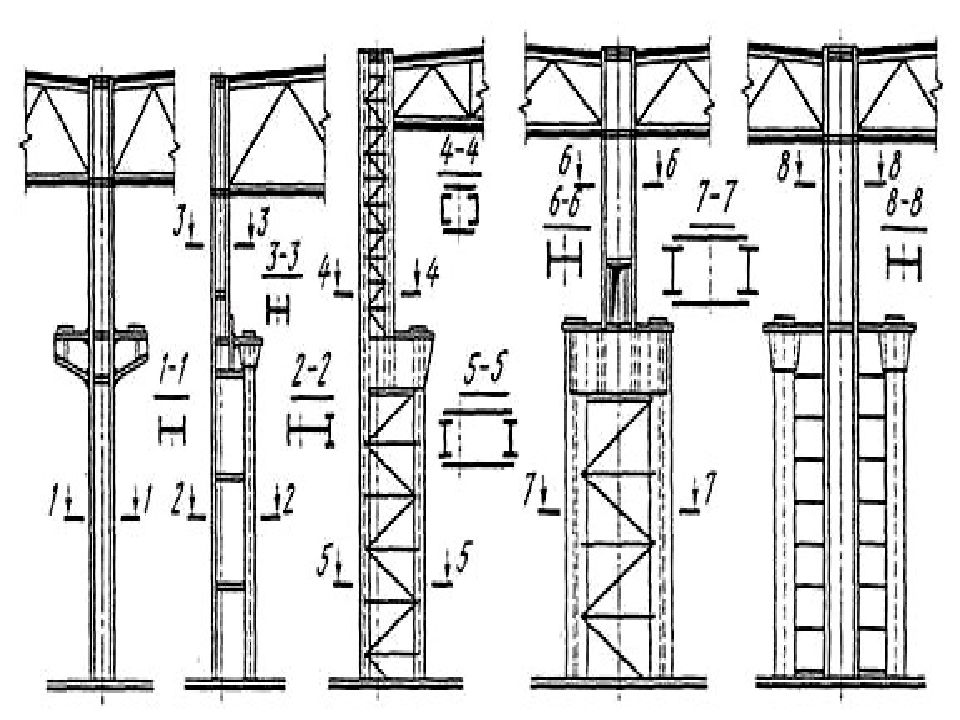

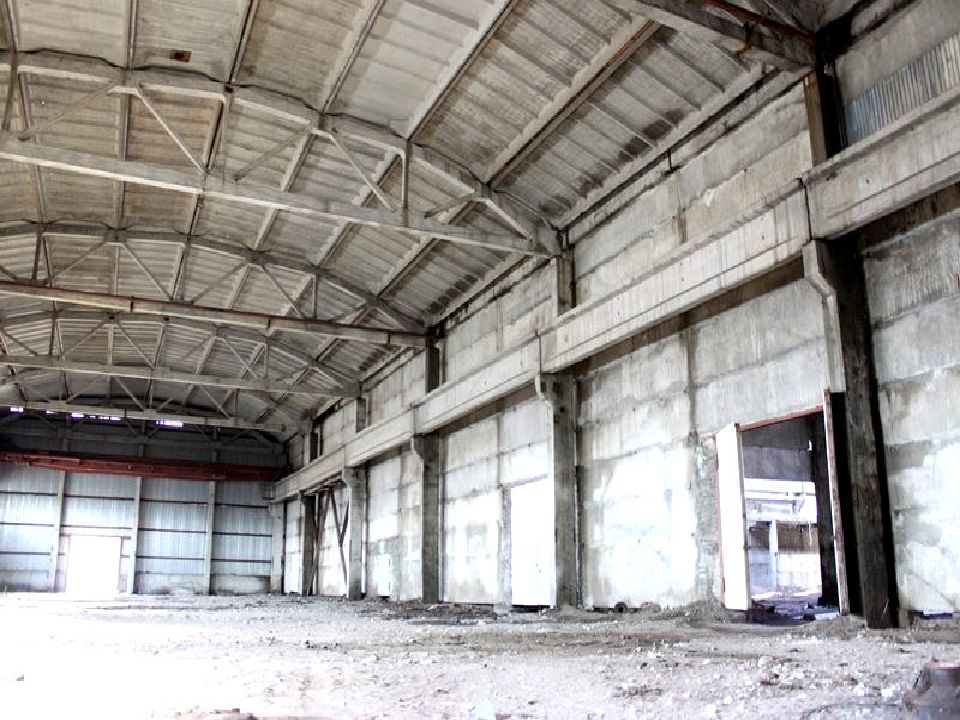

  • ❶Колонны рассчитаны на вертикальные нагрузки от веса покрытия, фонарей, коммуникаций, навесных стен, собственного веса, от снега, подвесных и мостовых опорных
  • Железобетонные колонны в промышленных зданиях
  • Железобетонные колонны в промышленных зданиях
  • Для соединения с фундаментом колонна заводится в стакан на глубину минус 0,900 м. Для крайних колонн принята нулевая привязка к продольной разбивочной оси. Все
  • Шаг колонн составляет 6 и 12 м. Колонны имеют консоли для опирания подкрановых балок. Они рассчитаны на нагрузки от покрытия до 700 Н/м2  мостовых кранов и
  • Шаг колонн по крайним рядам 6 и 12 м, по средним только 12 м. Шаг стропильных конструкций 6 и 12 м. Для крайних колонн при шаге 6 м; Н ≤ 14,4 м; Q ≤ 30 т
  • Железобетонные двухветвевые колонны с проходом в уровне крановых путей
  • Железобетонные колонны в промышленных зданиях
  • Двухветвевые колонны для зданий с мостовыми кранами
  • Железобетонные колонны в промышленных зданиях
  • Железобетонные колонны в промышленных зданиях
  • Двухветвевые колонны для зданий с мостовыми кранами
  • Железобетонные колонны прямоугольного сечения для зданий с мостовыми кранами
  • Железобетонные колонны в промышленных зданиях
  • Железобетонные колонны прямоугольного сечения для зданий без мостовых кранов
  • Железобетонные колонны в промышленных зданиях
  • Цилиндрические колонны из центрифугированного железобетона
  • Железобетонные колонны в промышленных зданиях
  • ПРИЛОЖЕНИЯ
  • Железобетонные колонны в промышленных зданиях
  • Slide title
  • Slide title
  • Slide title
  • Slide title
  • Железобетонные колонны в промышленных зданиях
1/30

Изображение слайда

Слайд 4

Изображение слайда

Слайд 5

Изображение слайда

Изображение слайда

Слайд 7

Изображение слайда

Слайд 8

Изображение слайда

Слайд 9: Для соединения с фундаментом колонна заводится в стакан на глубину минус 0,900 м. Для крайних колонн принята нулевая привязка к продольной разбивочной оси. Все колонны имеют прямоугольное, постоянное по высоте сечение

Железобетонные колонны для здания высотой 10,8 – 14,4 м  без опорных кранов: а – крайнего ряда; б – среднего ряда

Изображение слайда

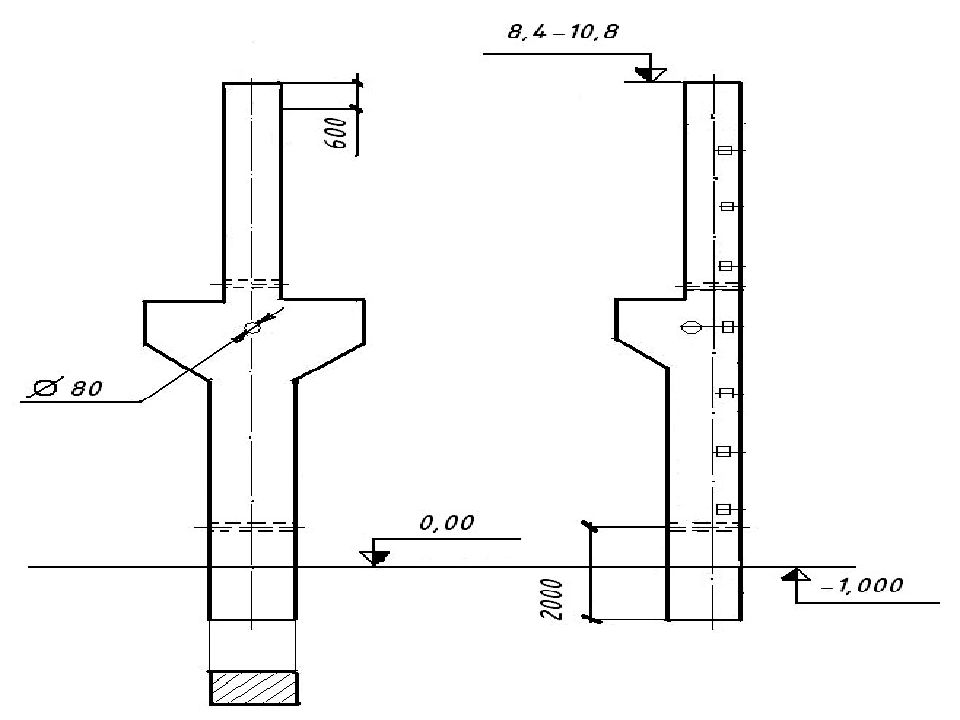

Слайд 10: Шаг колонн составляет 6 и 12 м. Колонны имеют консоли для опирания подкрановых балок. Они рассчитаны на нагрузки от покрытия до 700 Н/м2  мостовых кранов и ветра. Для колонн наружных рядов с шагом 6 м принята нулевая привязка, при шаге 12 м привязка равна 250 мм. Все колонны предназначены для использования в условиях, когда верх фундаментов имеет отметку минус 0,150. Колонны имеют прямоугольное поперечное сечение как в верхней ( надкрановой ), так и в нижней (подкрановой) части. Для соединения с фундаментом колонна заводится в стакан на глу­бину минус 1,000 м

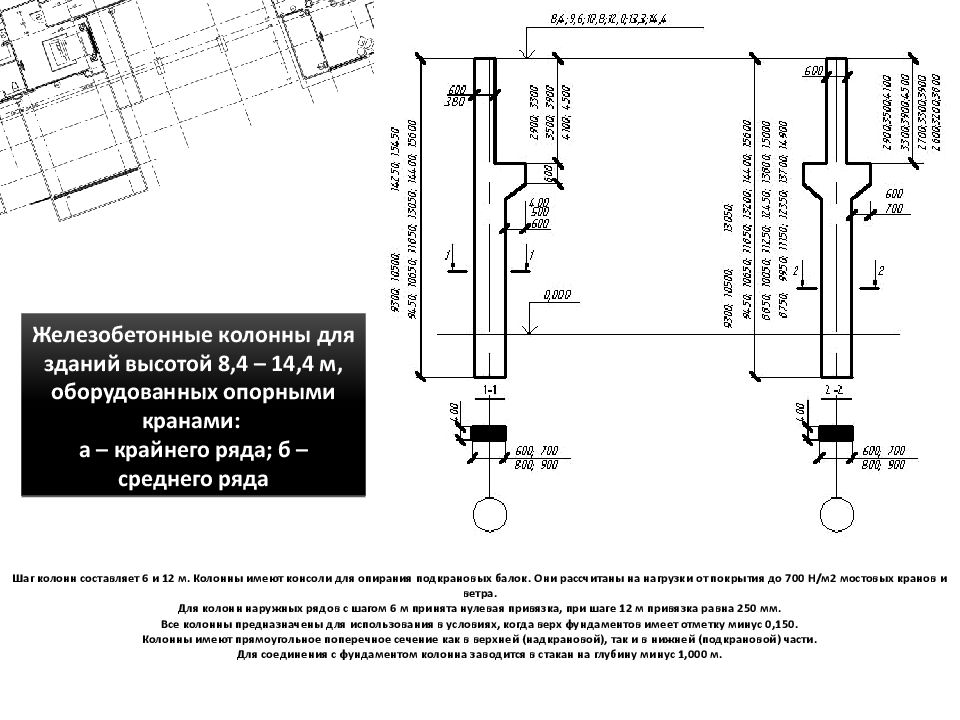

Железобетонные колонны для зданий высотой 8,4 – 14,4 м, оборудованных опорными кранами: а – крайнего ряда; б – среднего ряда

Изображение слайда

Слайд 11: Шаг колонн по крайним рядам 6 и 12 м, по средним только 12 м. Шаг стропильных конструкций 6 и 12 м. Для крайних колонн при шаге 6 м; Н ≤ 14,4 м; Q ≤ 30 т принята ну­левая привязка, в остальных случаях 250 мм. Подкрановая часть колонн двухветвевая. Ветви связаны горизон­тальными распорками через интервал 1,5–3 м. Все колонны предназначены для использования в условиях, когда верх фундаментов имеет отметку минус 0,150. Отметка головки кранового рельса рассчитана, исходя из высоты кранового рельса (с прокладкой) 150 мм и высоты подкрановых балок. Для соединения с фундаментом колонна заводится в стакан на глу­бину минус 1,05м

Железобетонные двухветвевые колонны: а – колонна крайнего ряда; б – колонна среднего ряда

Изображение слайда

Слайд 12: Железобетонные двухветвевые колонны с проходом в уровне крановых путей

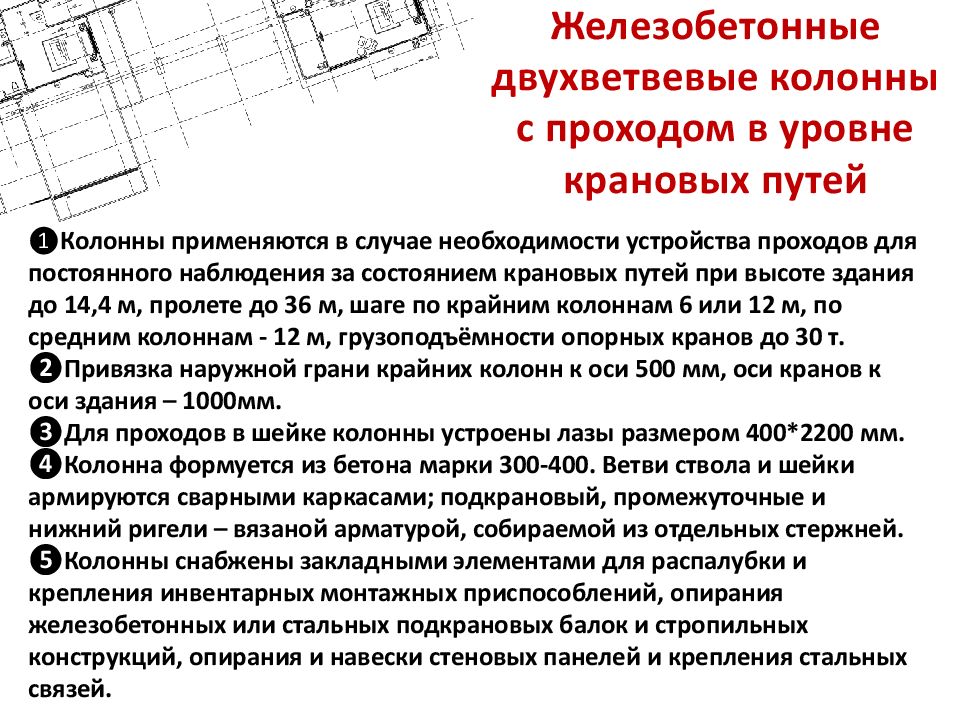

❶ Колонны применяются в случае необходимости устройства проходов для постоянного наблюдения за состоянием крановых путей при высоте здания до 14,4 м, пролете до 36 м, шаге по крайним колоннам 6 или 12 м, по средним колоннам - 12 м, грузоподъёмности опорных кранов до 30 т. ❷Привязка наружной грани крайних колонн к оси 500 мм, оси кранов к оси здания – 1000мм. ❸Для проходов в шейке колонны устроены лазы размером 400*2200 мм. ❹Колонна формуется из бетона марки 300-400. Ветви ствола и шейки армируются сварными каркасами; подкрановый, промежуточные и нижний ригели – вязаной арматурой, собираемой из отдельных стержней. ❺Колонны снабжены закладными элементами для распалубки и крепления инвентарных монтажных приспособлений, опирания железобетонных или стальных подкрановых балок и стропильных конструкций, опирания и навески стеновых панелей и крепления стальных связей.

Изображение слайда

Слайд 13

Изображение слайда

Слайд 14: Двухветвевые колонны для зданий с мостовыми кранами

❶ Применяют в зданиях высотой более 10,8 м. ❷Колонны разработаны для применения в одноэтажных зданиях с пролётами 18, 24 и 30 м, высотой от 10,8 до 18 м включительно с фонарями и без фонарей, оборудованных мостовыми кранами общего назначения грузоподъёмностью 10, 20/5, 30/5 и 50/10 тонн среднего и тяжёлого режима работы. ❸Шаг колонн по крайним рядам 6 и 12 м, по средним только 12 м. Шаг стропильных конструкций 6 и 12 м. При шаге стропильных конструкций 6 м крайние колонны устанавливают подстропильные фермы. ❹Для крайних колонн при шаге 6 м; Н≤14,4 м; Q≤30 т принята нулевая привязка, в остальных случаях 250 мм. ❺Подкрановая часть колонн двухветвевая. Ветви связаны горизонтальными распорками через интервал 1,5-3м. Колонны запроектированы в нижней части с двумя ветвями, соединёнными распорками. Ветви, распорки и верхняя часть всех колонн имеют сплошное прямоугольное сечение. ❻Для соединения с фундаментом колонна заводится  в стакан на глубину -1,05 м, -0,35 м. ❼В двухветвевых колоннах нижняя распорка высотой 0,2 м, заводимая в стакан, имеет отверстия 0,2*0,2 м, используемые при бетонировании стыка.

Изображение слайда

Слайд 15

Изображение слайда

Слайд 16

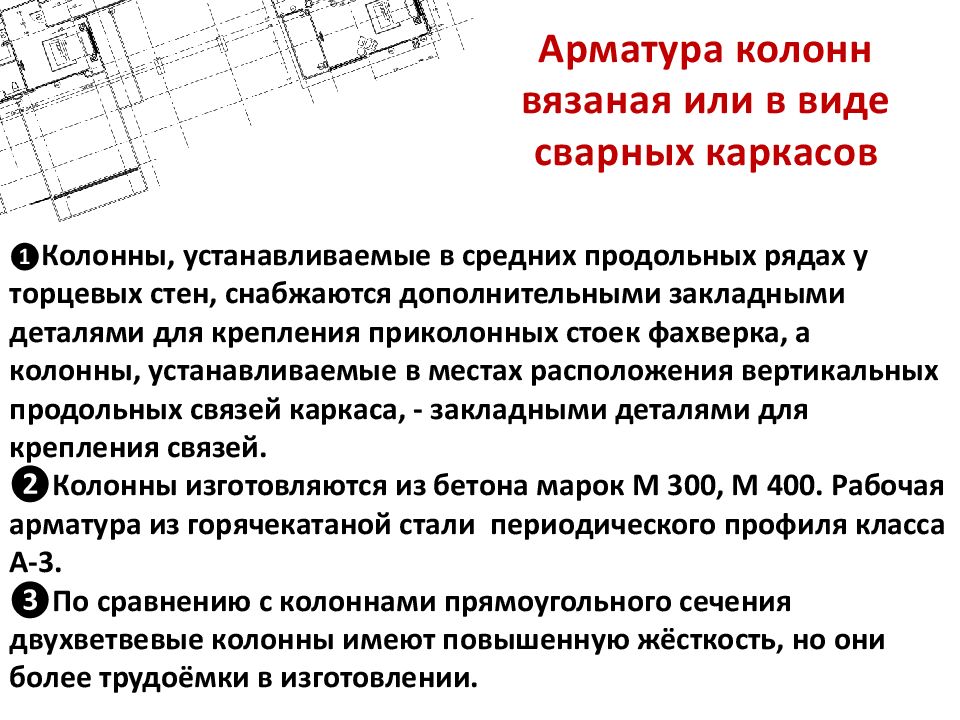

Арматура колонн вязаная или в виде сварных каркасов ❶ Колонны, устанавливаемые в средних продольных рядах у торцевых стен, снабжаются дополнительными закладными деталями для крепления приколонных стоек фахверка, а колонны, устанавливаемые в местах расположения вертикальных продольных связей каркаса, - закладными деталями для крепления связей. ❷Колонны изготовляются из бетона марок М 300, М 400. Рабочая арматура из горячекатаной стали  периодического профиля класса А-3. ❸По сравнению с колоннами прямоугольного сечения двухветвевые колонны имеют повышенную жёсткость, но они более трудоёмки в изготовлении.

Изображение слайда

Слайд 17: Двухветвевые колонны для зданий с мостовыми кранами

Изображение слайда

Слайд 18: Железобетонные колонны прямоугольного сечения для зданий с мостовыми кранами

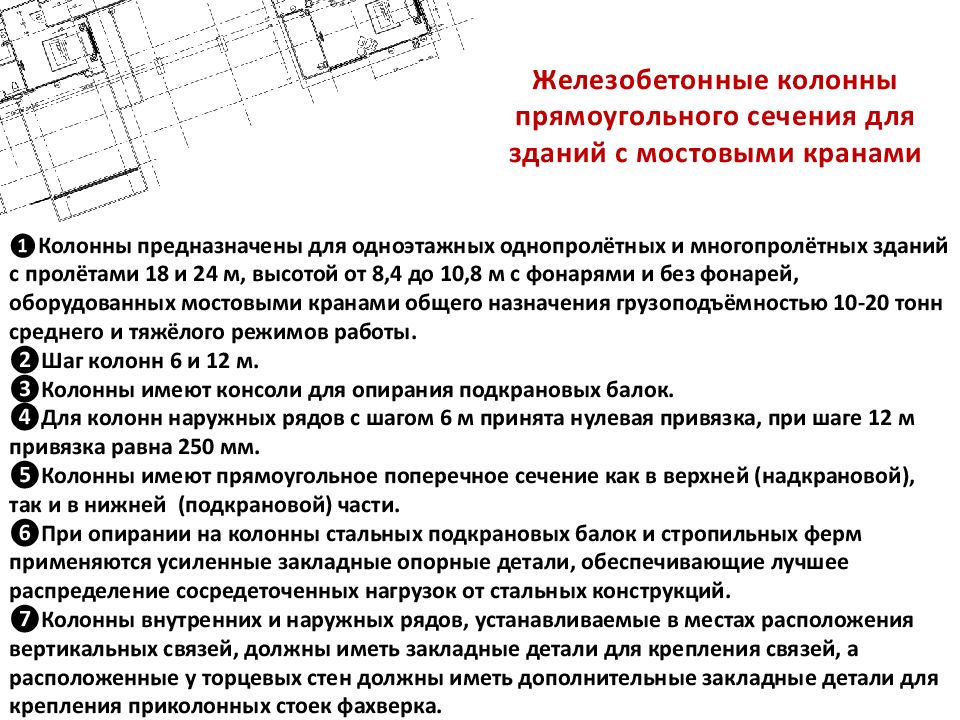

❶ Колонны предназначены для одноэтажных однопролётных и многопролётных зданий с пролётами 18 и 24 м, высотой от 8,4 до 10,8 м с фонарями и без фонарей, оборудованных мостовыми кранами общего назначения грузоподъёмностью 10-20 тонн среднего и тяжёлого режимов работы. ❷Шаг колонн 6 и 12 м. ❸Колонны имеют консоли для опирания подкрановых балок. ❹Для колонн наружных рядов с шагом 6 м принята нулевая привязка, при шаге 12 м привязка равна 250 мм. ❺Колонны имеют прямоугольное поперечное сечение как в верхней ( надкрановой ), так и в нижней  (подкрановой) части. ❻При опирании на колонны стальных подкрановых балок и стропильных ферм применяются усиленные закладные опорные детали, обеспечивающие лучшее распределение сосредеточенных нагрузок от стальных конструкций. ❼Колонны внутренних и наружных рядов, устанавливаемые в местах расположения вертикальных связей, должны иметь закладные детали для крепления связей, а расположенные у торцевых стен должны иметь дополнительные закладные детали для крепления приколонных стоек фахверка.

Изображение слайда

Слайд 19

Изображение слайда

Слайд 20: Железобетонные колонны прямоугольного сечения для зданий без мостовых кранов

❶ Колонны разработаны для одноэтажных зданий без мостовых кранов с пролётами от 6 до 36 м, с фонарями и без фонарей, при высоте от уровня чистого пола до низа стропильной конструкции от 3,6 до 9,6 м.Шаг крайних колонн только 6 м, средних 6 и 12 м в соответствии с унифицированными габаритными схемами. ❷Колонны могут применяться для однопролётных и многопролётных зданий с наружным и внутренним водоотводом. ❸В зданиях допускается применение подвесного транспорта грузоподъёмностью до 5 тонн. ❹Колонны не имеют консолей. ❺Для крайних колонн принята нулевая привязка к продольной разбивочной оси. ❻Для соединения с фундаментом колонна заводится  в стакан на глубину -0,900 м. ❼Колонны армированы сварными каркасами. Кроме того, верхний конец колонны имеет косвенную арматуру в виде горизонтально расположенных плоских стальных стенок.

Изображение слайда

Слайд 21

Изображение слайда

Слайд 22: Цилиндрические колонны из центрифугированного железобетона

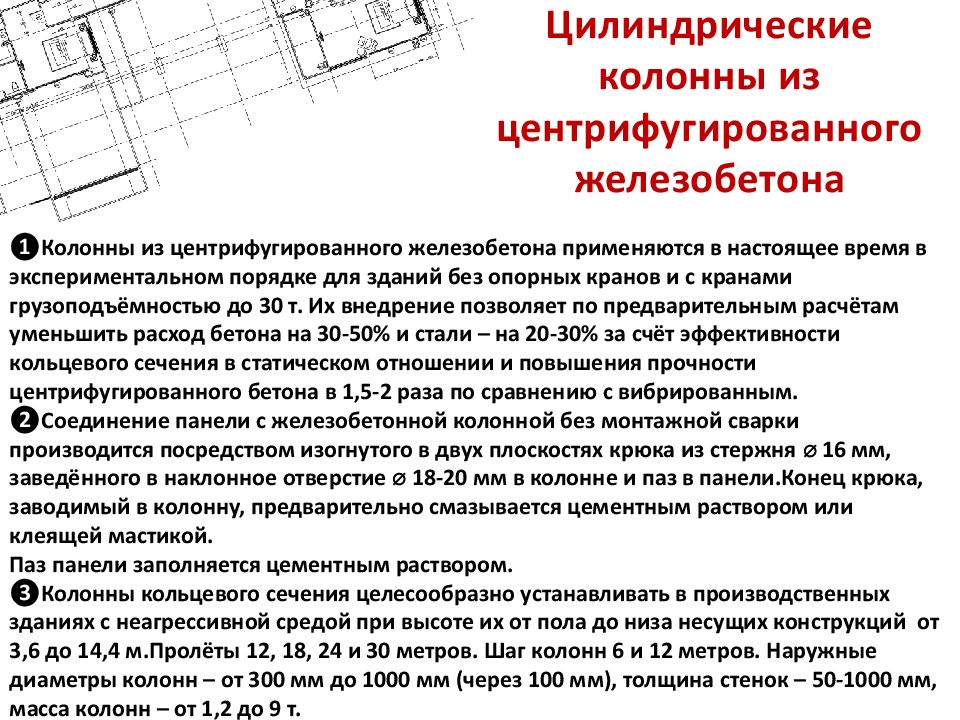

❶Колонны из центрифугированного железобетона применяются в настоящее время в экспериментальном порядке для зданий без опорных кранов и с кранами грузоподъёмностью до 30 т. Их внедрение позволяет по предварительным расчётам уменьшить расход бетона на 30-50% и стали – на 20-30% за счёт эффективности кольцевого сечения в статическом отношении и повышения прочности центрифугированного бетона в 1,5-2 раза по сравнению с вибрированным. ❷Соединение панели с железобетонной колонной без монтажной сварки производится посредством изогнутого в двух плоскостях крюка из стержня ⌀ 16 мм, заведённого в наклонное отверстие ⌀ 18-20 мм в колонне и паз в панели.Конец крюка, заводимый в колонну, предварительно смазывается цементным раствором или клеящей мастикой. Паз панели заполняется цементным раствором. ❸Колонны кольцевого сечения целесообразно устанавливать в производственных зданиях с неагрессивной средой при высоте их от пола до низа несущих конструкций  от 3,6 до 14,4 м.Пролёты 12, 18, 24 и 30 метров. Шаг колонн 6 и 12 метров.  Наружные диаметры колонн – от 300 мм до 1000 мм (через 100 мм), толщина стенок – 50-1000 мм, масса колонн – от 1,2 до 9 т.

Изображение слайда

Слайд 23

Изображение слайда

Слайд 24: ПРИЛОЖЕНИЯ

Изображение слайда

Слайд 25

Изображение слайда

Слайд 26: Slide title

Изображение слайда

Слайд 27: Slide title

Изображение слайда

Слайд 28: Slide title

Изображение слайда

Слайд 29: Slide title

Изображение слайда

Последний слайд презентации: Железобетонные колонны в промышленных зданиях

Изображение слайда
