Общая характеристика воротников Построение чертежей конструкций воротников I группы Построение чертежей конструкций воротников II группы Построение чертежей конструкций воротников III группы Построение чертежей конструкций воротников IV группы

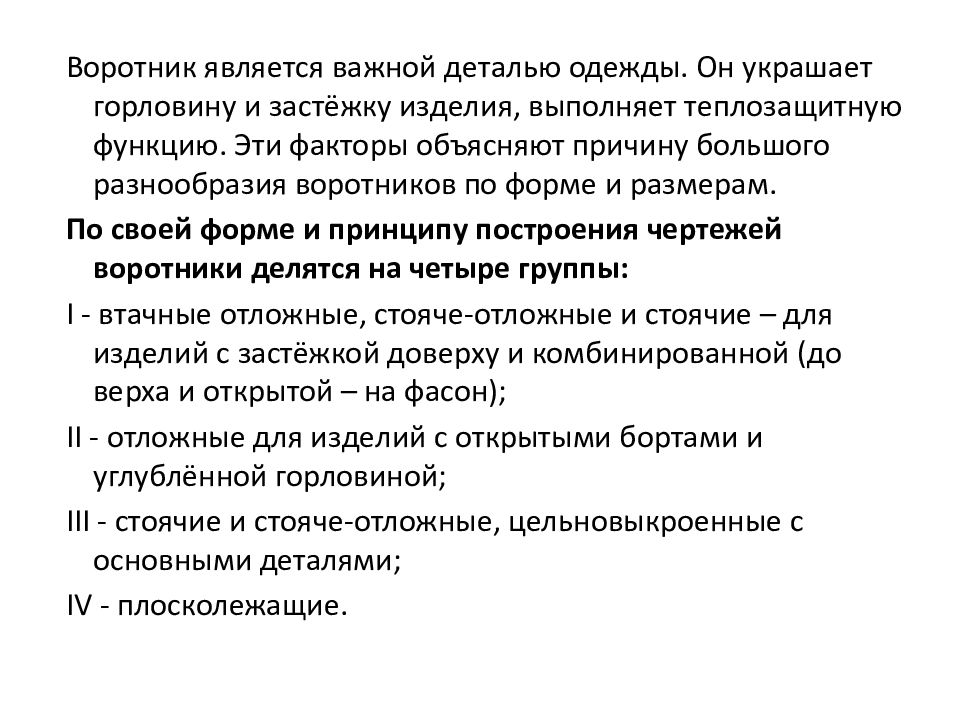

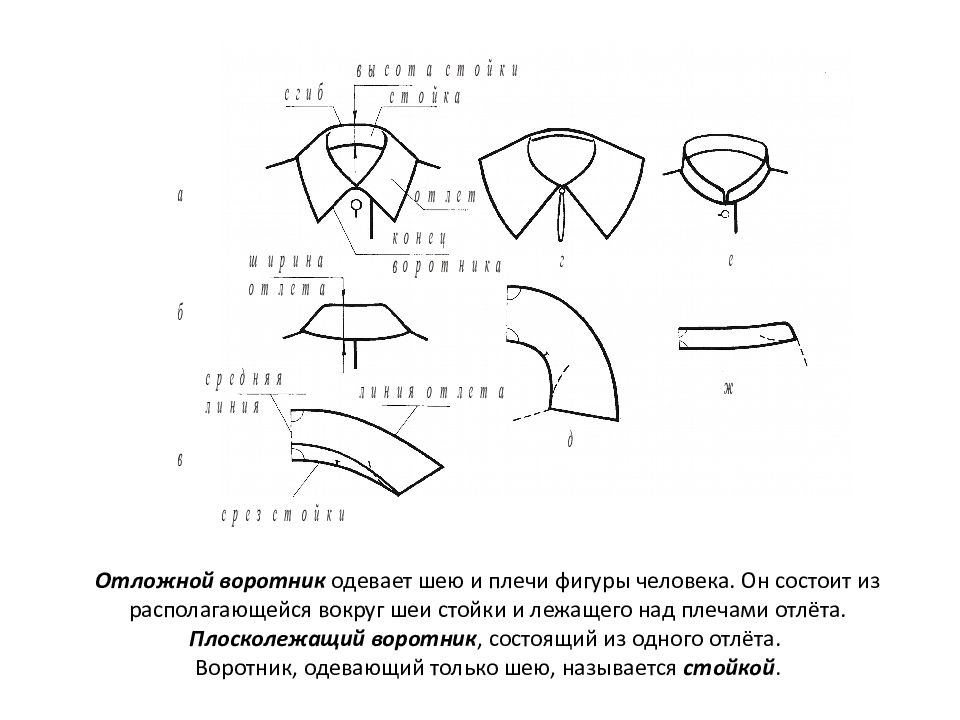

Воротник является важной деталью одежды. Он украшает горловину и застёжку изделия, выполняет теплозащитную функцию. Эти факторы объясняют причину большого разнообразия воротников по форме и размерам. По своей форме и принципу построения чертежей воротники делятся на четыре группы: I - втачные отложные, стояче-отложные и стоячие – для изделий с застёжкой доверху и комбинированной (до верха и открытой – на фасон); II - отложные для изделий с открытыми бортами и углублённой горловиной; III - стоячие и стояче-отложные, цельновыкроенные с основными деталями; IV - плосколежащие.

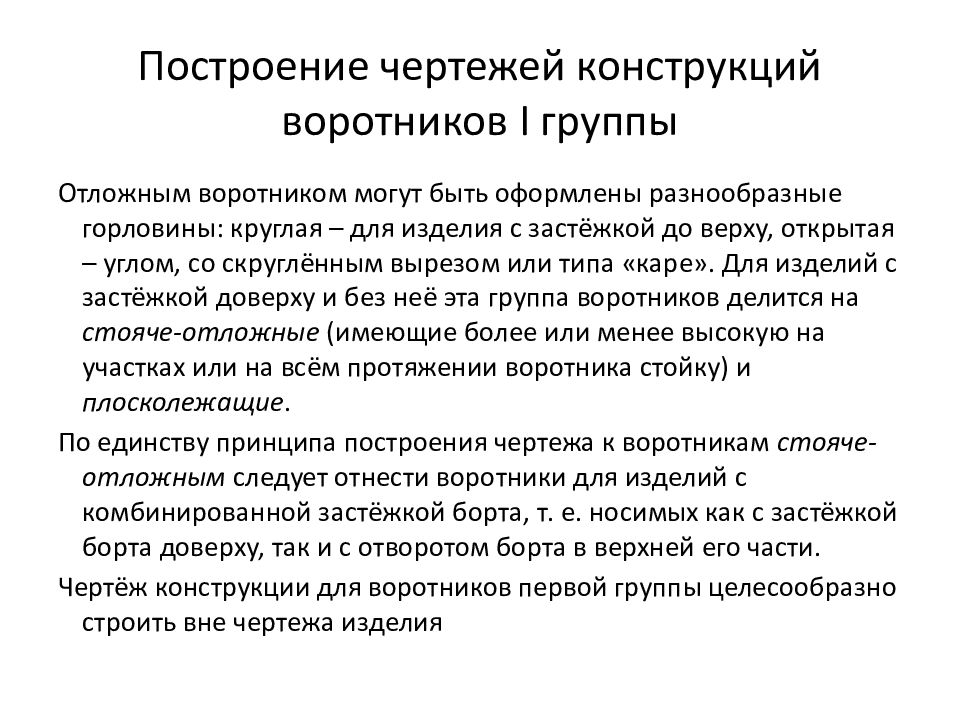

Отложным воротником могут быть оформлены разнообразные горловины: круглая – для изделия с застёжкой до верху, открытая – углом, со скруглённым вырезом или типа «каре». Для изделий с застёжкой доверху и без неё эта группа воротников делится на стояче-отложные (имеющие более или менее высокую на участках или на всём протяжении воротника стойку) и плосколежащие. По единству принципа построения чертежа к воротникам стояче-отложным следует отнести воротники для изделий с комбинированной застёжкой борта, т. е. носимых как с застёжкой борта доверху, так и с отворотом борта в верхней его части. Чертёж конструкции для воротников первой группы целесообразно строить вне чертежа изделия

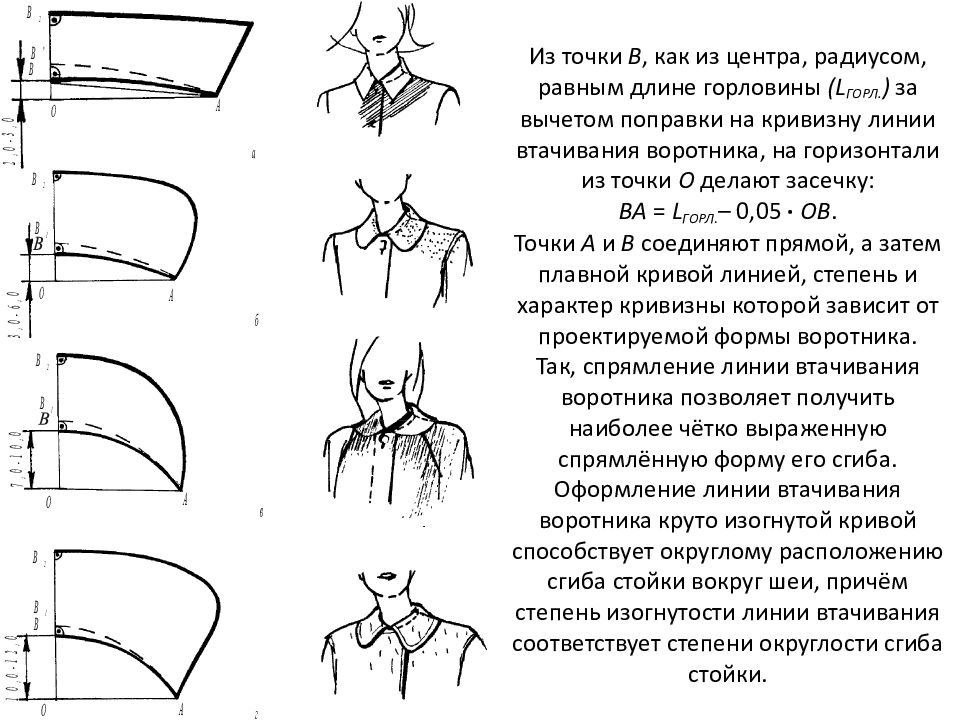

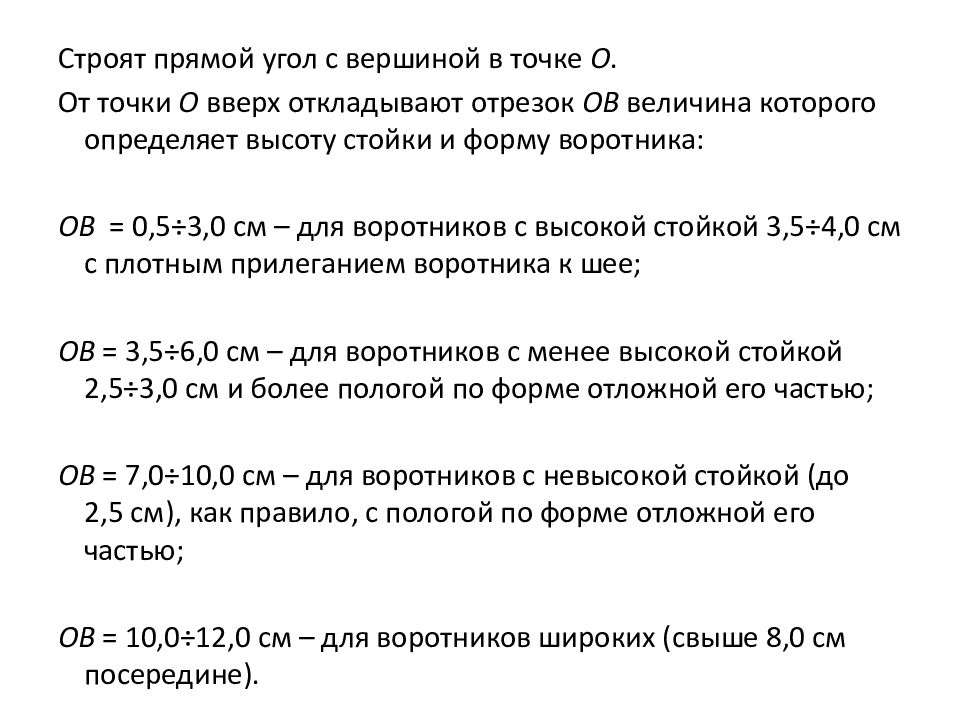

Строят прямой угол с вершиной в точке О. От точки О вверх откладывают отрезок ОВ величина которого определяет высоту стойки и форму воротника: ОВ = 0,5÷3,0 см – для воротников с высокой стойкой 3,5÷4,0 см с плотным прилеганием воротника к шее; ОВ = 3,5÷6,0 см – для воротников с менее высокой стойкой 2,5÷3,0 см и более пологой по форме отложной его частью; ОВ = 7,0÷10,0 см – для воротников с невысокой стойкой (до 2,5 см), как правило, с пологой по форме отложной его частью; ОВ = 10,0÷12,0 см – для воротников широких (свыше 8,0 см посередине).

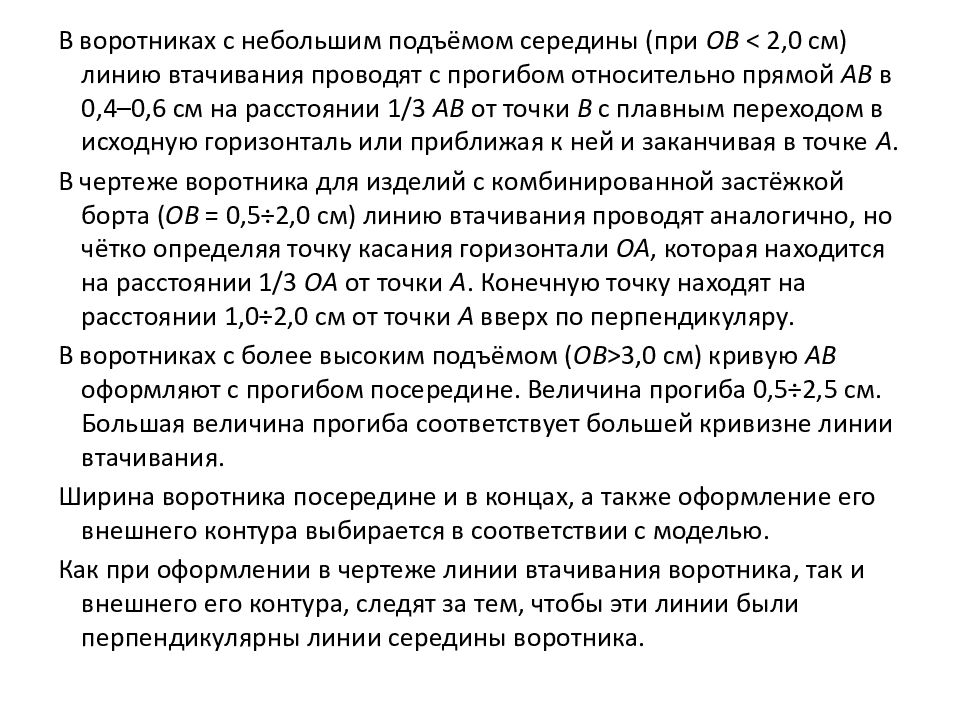

В воротниках с небольшим подъёмом середины (при ОВ < 2,0 см) линию втачивания проводят с прогибом относительно прямой АВ в 0,4–0,6 см на расстоянии 1/3 АВ от точки В с плавным переходом в исходную горизонталь или приближая к ней и заканчивая в точке А. В чертеже воротника для изделий с комбинированной застёжкой борта ( ОВ = 0,5÷2,0 см) линию втачивания проводят аналогично, но чётко определяя точку касания горизонтали ОА, которая находится на расстоянии 1/3 ОА от точки А. Конечную точку находят на расстоянии 1,0÷2,0 см от точки А вверх по перпендикуляру. В воротниках с более высоким подъёмом ( ОВ >3,0 см) кривую АВ оформляют с прогибом посередине. Величина прогиба 0,5÷2,5 см. Большая величина прогиба соответствует большей кривизне линии втачивания. Ширина воротника посередине и в концах, а также оформление его внешнего контура выбирается в соответствии с моделью. Как при оформлении в чертеже линии втачивания воротника, так и внешнего его контура, следят за тем, чтобы эти линии были перпендикулярны линии середины воротника.

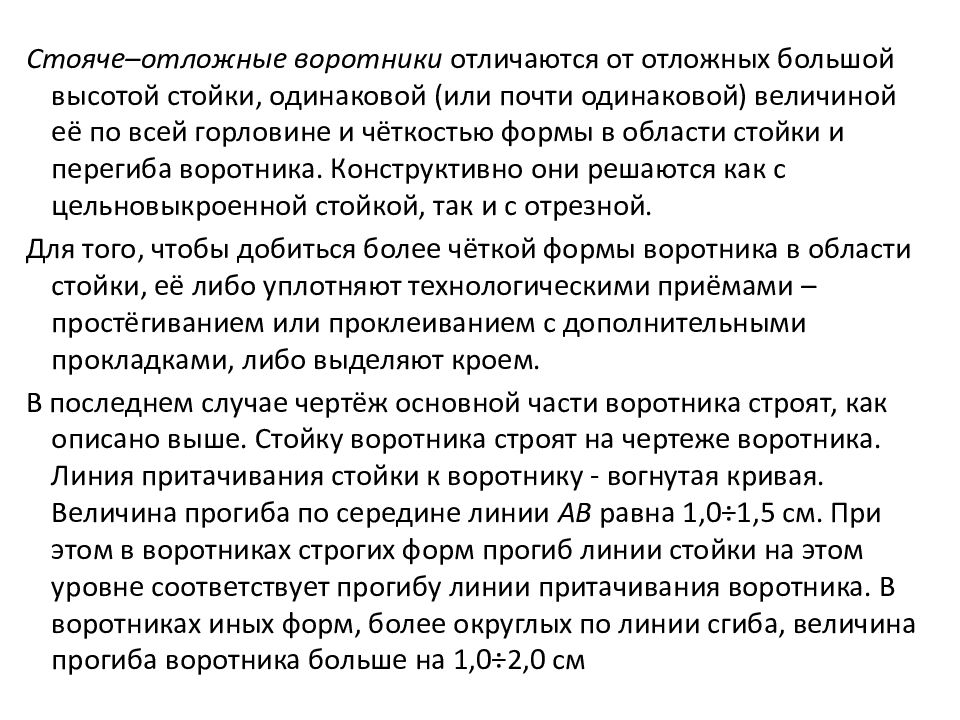

Стояче–отложные воротники отличаются от отложных большой высотой стойки, одинаковой (или почти одинаковой) величиной её по всей горловине и чёткостью формы в области стойки и перегиба воротника. Конструктивно они решаются как с цельновыкроенной стойкой, так и с отрезной. Для того, чтобы добиться более чёткой формы воротника в области стойки, её либо уплотняют технологическими приёмами – простёгиванием или проклеиванием с дополнительными прокладками, либо выделяют кроем. В последнем случае чертёж основной части воротника строят, как описано выше. Стойку воротника строят на чертеже воротника. Линия притачивания стойки к воротнику ‑ вогнутая кривая. Величина прогиба по середине линии АВ равна 1,0÷1,5 см. При этом в воротниках строгих форм прогиб линии стойки на этом уровне соответствует прогибу линии притачивания воротника. В воротниках иных форм, более округлых по линии сгиба, величина прогиба воротника больше на 1,0÷2,0 см

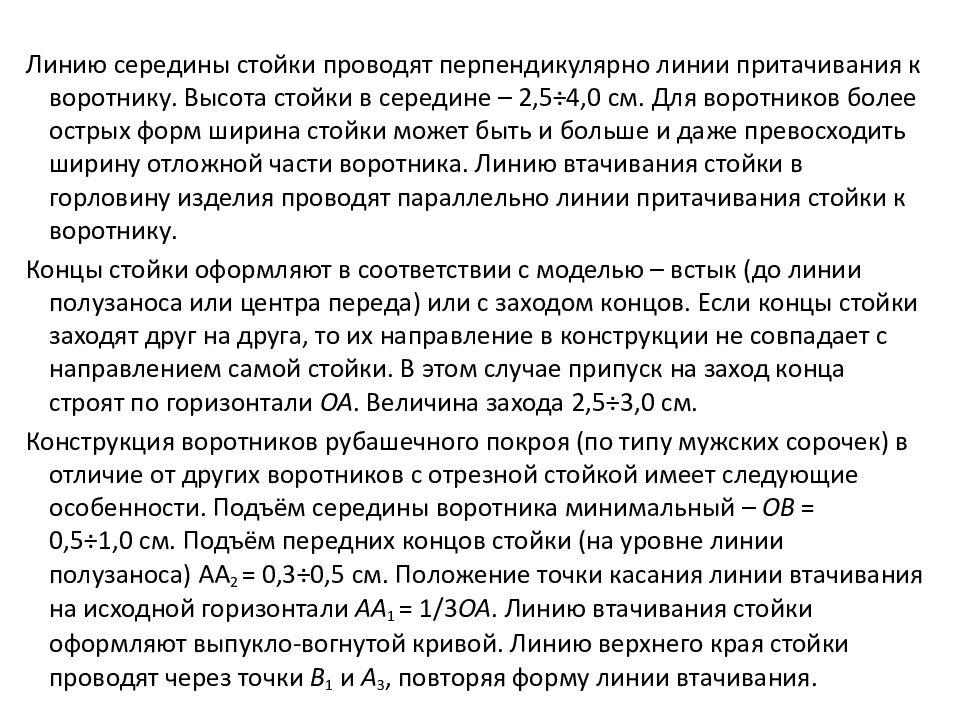

Линию середины стойки проводят перпендикулярно линии притачивания к воротнику. Высота стойки в середине – 2,5÷4,0 см. д ля воротников более острых форм ширина стойки может быть и больше и даже превосходить ширину отложной части воротника. Линию втачивания стойки в горловину изделия проводят параллельно линии притачивания стойки к воротнику. Концы стойки оформляют в соответствии с моделью – встык (до линии полузаноса или центра переда) или с заходом концов. Если концы стойки заходят друг на друга, то их направление в конструкции не совпадает с направлением самой стойки. В этом случае припуск на заход конца строят по горизонтали ОА. Величина захода 2,5÷3,0 см. Конструкция воротников рубашечного покроя (по типу мужских сорочек) в отличие от других воротников с отрезной стойкой имеет следующие особенности. Подъём середины воротника минимальный – ОВ = 0,5÷1,0 см. Подъём передних концов стойки (на уровне линии полузаноса) АА 2 = 0,3÷0,5 см. Положение точки касания линии втачивания на исходной горизонтали АА 1 = 1/3 ОА. Линию втачивания стойки оформляют выпукло-вогнутой кривой. Линию верхнего края стойки проводят через точки В 1 и А 3, повторяя форму линии втачивания.

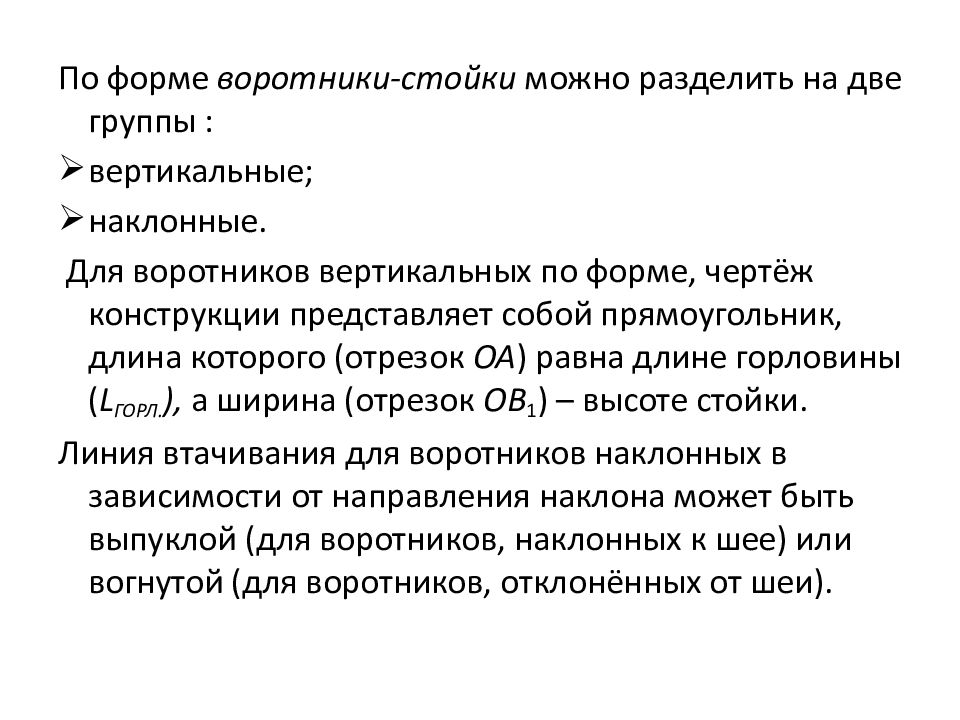

По форме воротники-стойки можно разделить на две группы : в ертикальные; наклонные. Для воротников вертикальных по форме, чертёж конструкции представляет собой прямоугольник, длина которого (отрезок ОА ) равна длине горловины ( L горл. ), а ширина (отрезок ОВ 1 ) – высоте стойки. Линия втачивания для воротников наклонных в зависимости от направления наклона может быть выпуклой (для воротников, наклонных к шее) или вогнутой (для воротников, отклонённых от шеи).

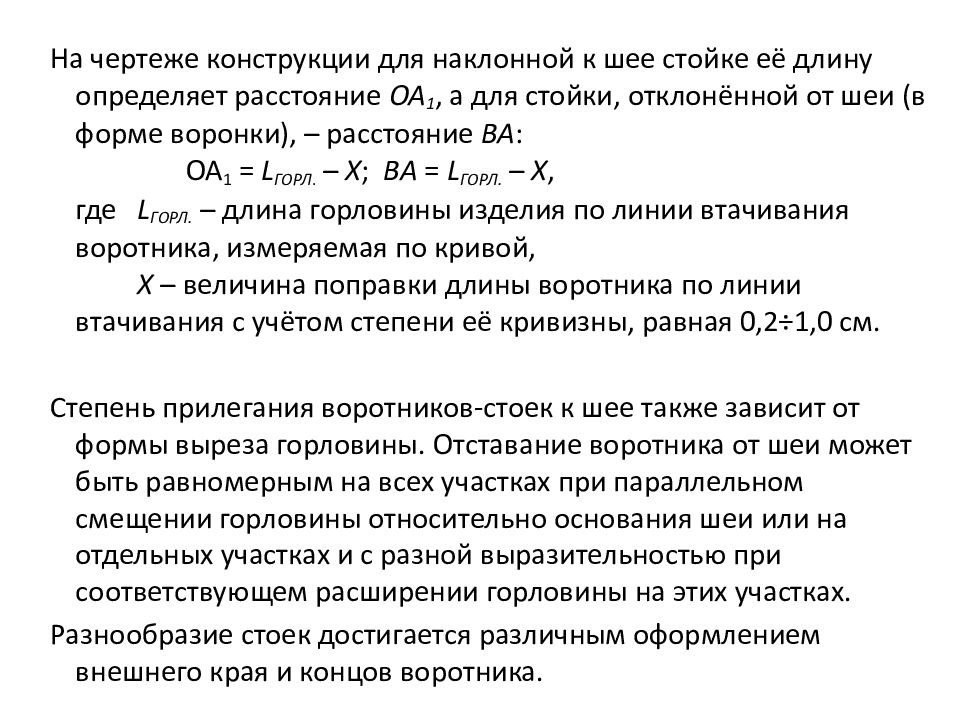

На чертеже конструкции для наклонной к шее стойке её длину определяет расстояние ОА 1, а для стойки, отклонённой от шеи (в форме воронки), – расстояние ВА : ОА 1 = L горл. – X ; ВА = L горл. – X, где L горл. – длина горловины изделия по линии втачивания воротника, измеряемая по кривой, X – величина поправки длины воротника по линии втачивания с учётом степени её кривизны, равная 0,2÷1,0 см. Степень прилегания воротников-стоек к шее также зависит от формы выреза горловины. Отставание воротника от шеи может быть равномерным на всех участках при параллельном смещении горловины относительно основания шеи или на отдельных участках и с разной выразительностью при соответствующем расширении горловины на этих участках. Разнообразие стоек достигается различным оформлением внешнего края и концов воротника.

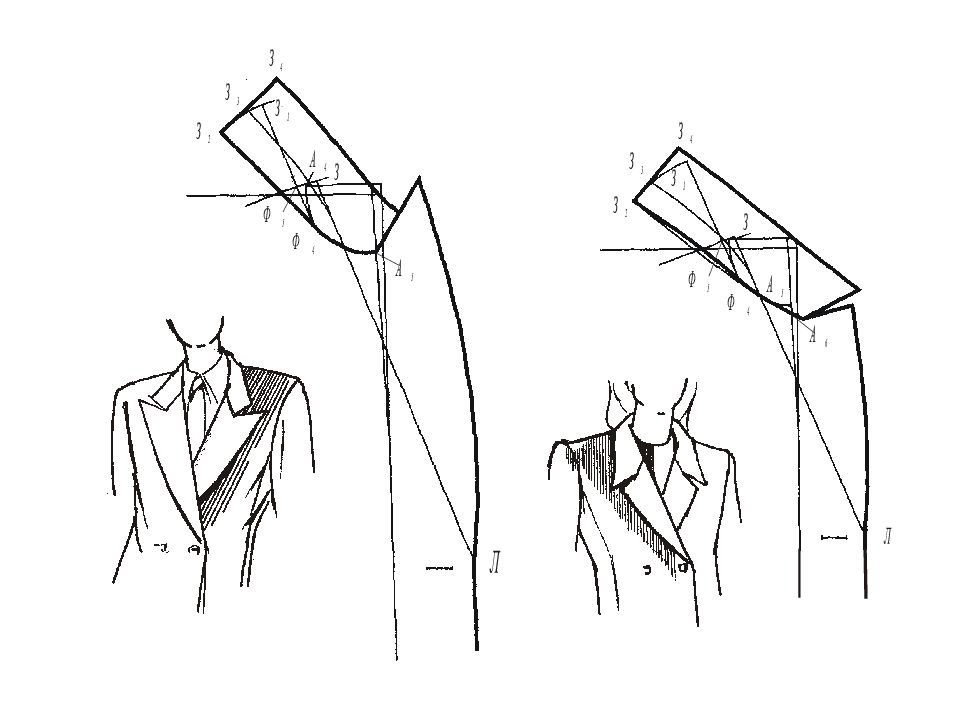

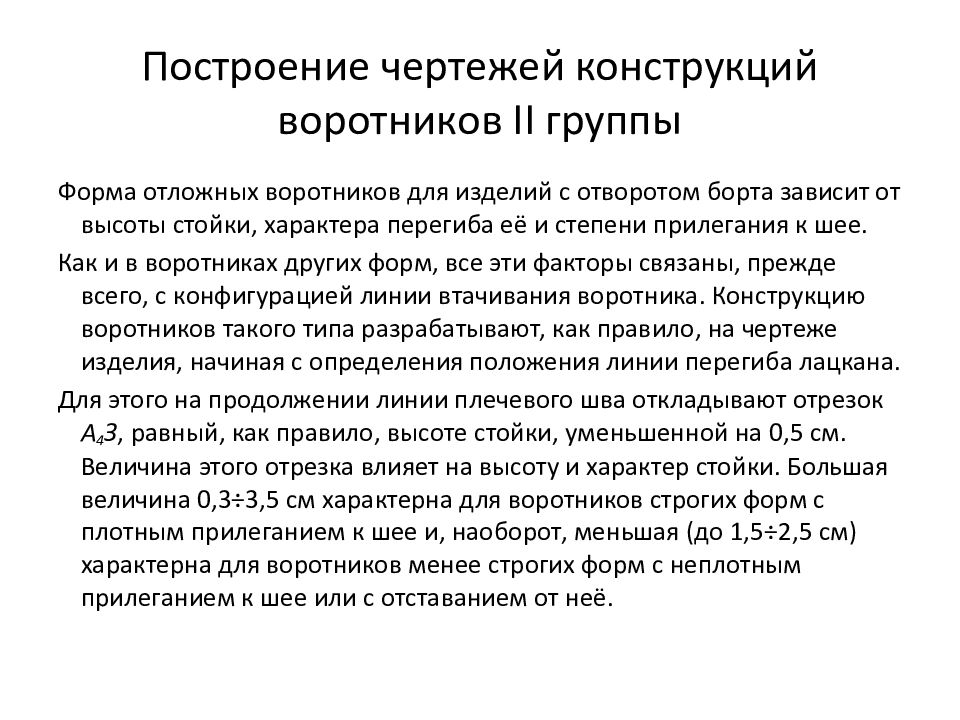

Форма отложных воротников для изделий с отворотом борта зависит от высоты стойки, характера перегиба её и степени прилегания к шее. Как и в воротниках других форм, все эти факторы связаны, прежде всего, с конфигурацией линии втачивания воротника. Конструкцию воротников такого типа разрабатывают, как правило, на чертеже изделия, начиная с определения положения линии перегиба лацкана. Для этого на продолжении линии плечевого шва откладывают отрезок А 4 З, равный, как правило, высоте стойки, уменьшенной на 0,5 см. Величина этого отрезка влияет на высоту и характер стойки. Большая величина 0,3÷3,5 см характерна для воротников строгих форм с плотным прилеганием к шее и, наоборот, меньшая (до 1,5÷2,5 см) характерна для воротников менее строгих форм с неплотным прилеганием к шее или с отставанием от неё.

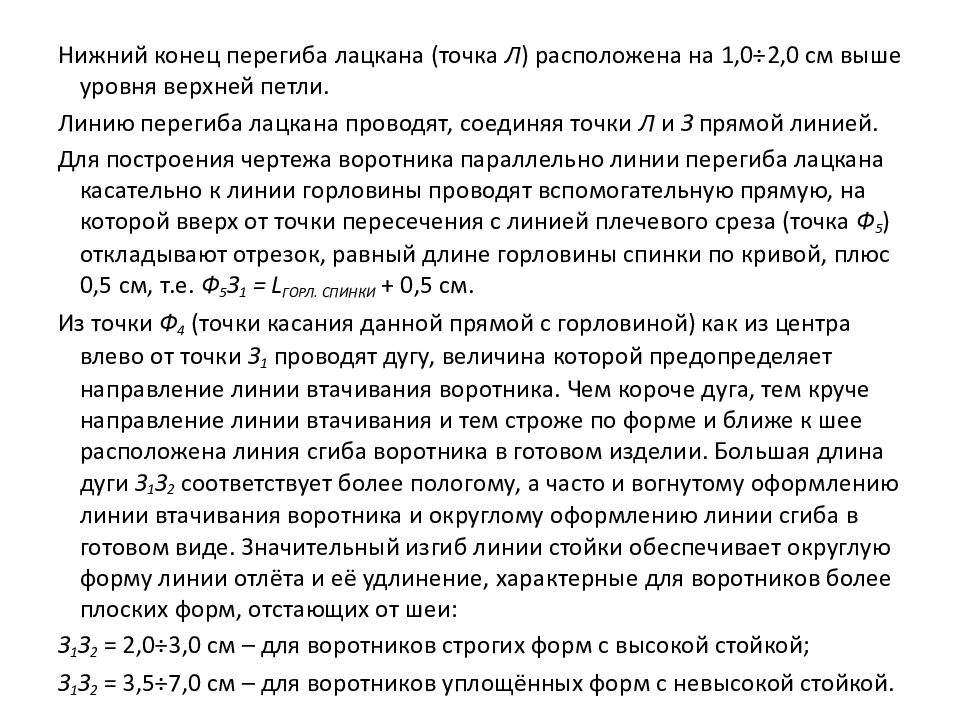

Нижний конец перегиба лацкана (точка Л ) расположена на 1,0÷2,0 см выше уровня верхней петли. Линию перегиба лацкана проводят, соединяя точки Л и З прямой линией. Для построения чертежа воротника параллельно линии перегиба лацкана касательно к линии горловины проводят вспомогательную прямую, на которой вверх от точки пересечения с линией плечевого среза (точка Ф 5 ) откладывают отрезок, равный длине горловины спинки по кривой, плюс 0,5 см, т.е. Ф 5 З 1 = L горл. спинки + 0,5 см. Из точки Ф 4 (точки касания данной прямой с горловиной) как из центра влево от точки З 1 проводят дугу, величина которой предопределяет направление линии втачивания воротника. Чем короче дуга, тем круче направление линии втачивания и тем строже по форме и ближе к шее расположена линия сгиба воротника в готовом изделии. Большая длина дуги З 1 З 2 соответствует более пологому, а часто и вогнутому оформлению линии втачивания воротника и округлому оформлению линии сгиба в готовом виде. Значительный изгиб линии стойки обеспечивает округлую форму линии отлёта и её удлинение, характерные для воротников более плоских форм, отстающих от шеи: З 1 З 2 = 2,0÷3,0 см – для воротников строгих форм с высокой стойкой; З 1 З 2 = 3,5÷7,0 см – для воротников уплощённых форм с невысокой стойкой.

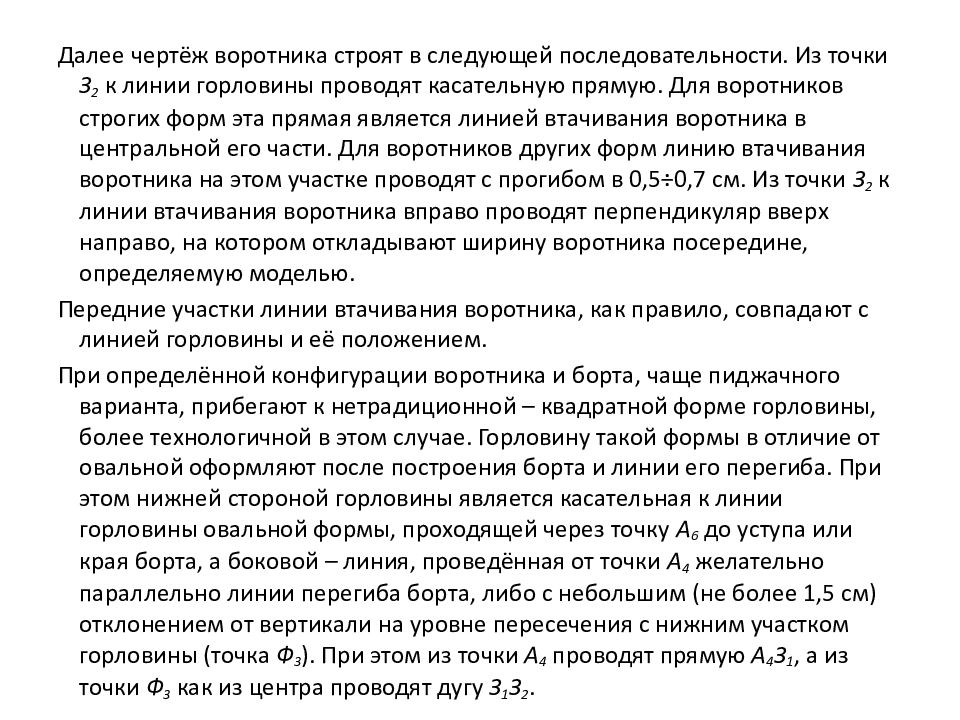

Далее чертёж воротника строят в следующей последовательности. Из точки З 2 к линии горловины проводят касательную прямую. Для воротников строгих форм эта прямая является линией втачивания воротника в центральной его части. Для воротников других форм линию втачивания воротника на этом участке проводят с прогибом в 0,5÷0,7 см. Из точки З 2 к линии втачивания воротника вправо проводят перпендикуляр вверх направо, на котором откладывают ширину воротника посередине, определяемую моделью. Передние участки линии втачивания воротника, как правило, совпадают с линией горловины и её положением. При определённой конфигурации воротника и борта, чаще пиджачного варианта, прибегают к нетрадиционной – квадратной форме горловины, более технологичной в этом случае. Горловину такой формы в отличие от овальной оформляют после построения борта и линии его перегиба. При этом нижней стороной горловины является касательная к линии горловины овальной формы, проходящей через точку А 6 до уступа или края борта, а боковой – линия, проведённая от точки А 4 желательно параллельно линии перегиба борта, либо с небольшим (не более 1,5 см) отклонением от вертикали на уровне пересечения с нижним участком горловины (точка Ф 3 ). При этом из точки А 4 проводят прямую А 4 З 1, а из точки Ф 3 как из центра проводят дугу З 1 З 2.

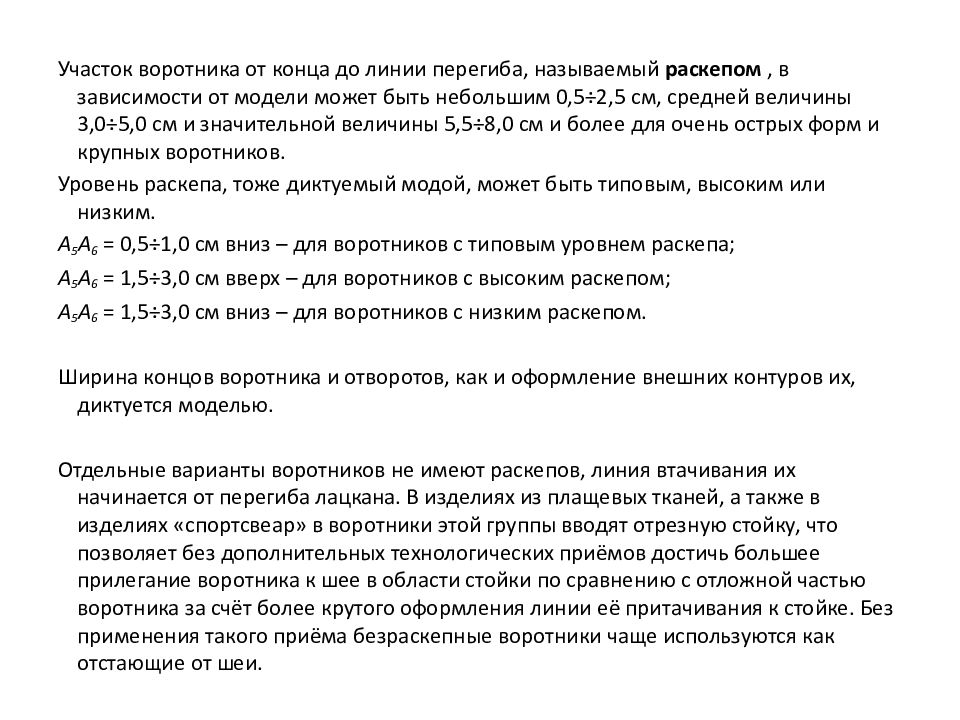

Участок воротника от конца до линии перегиба, называемый раскепом, в зависимости от модели может быть небольшим 0,5÷2,5 см, средней величины 3,0÷5,0 см и значительной величины 5,5÷8,0 см и более для очень острых форм и крупных воротников. Уровень раскепа, тоже диктуемый модой, может быть типовым, высоким или низким. А 5 А 6 = 0,5÷1,0 см вниз – для воротников с типовым уровнем раскепа ; А 5 А 6 = 1,5÷3,0 см вверх – для воротников с высоким раскепом ; А 5 А 6 = 1,5÷3,0 см вниз – для воротников с низким раскепом. Ширина концов воротника и отворотов, как и оформление внешних контуров их, диктуется моделью. Отдельные варианты воротников не имеют раскепов, линия втачивания их начинается от перегиба лацкана. В изделиях из плащевых тканей, а также в изделиях « спортсвеар » в воротники этой группы вводят отрезную стойку, что позволяет без дополнительных технологических приёмов достичь большее прилегание воротника к шее в области стойки по сравнению с отложной частью воротника за счёт более крутого оформления линии её притачивания к стойке. Без применения такого приёма безраскепные воротники чаще используются как отстающие от шеи.

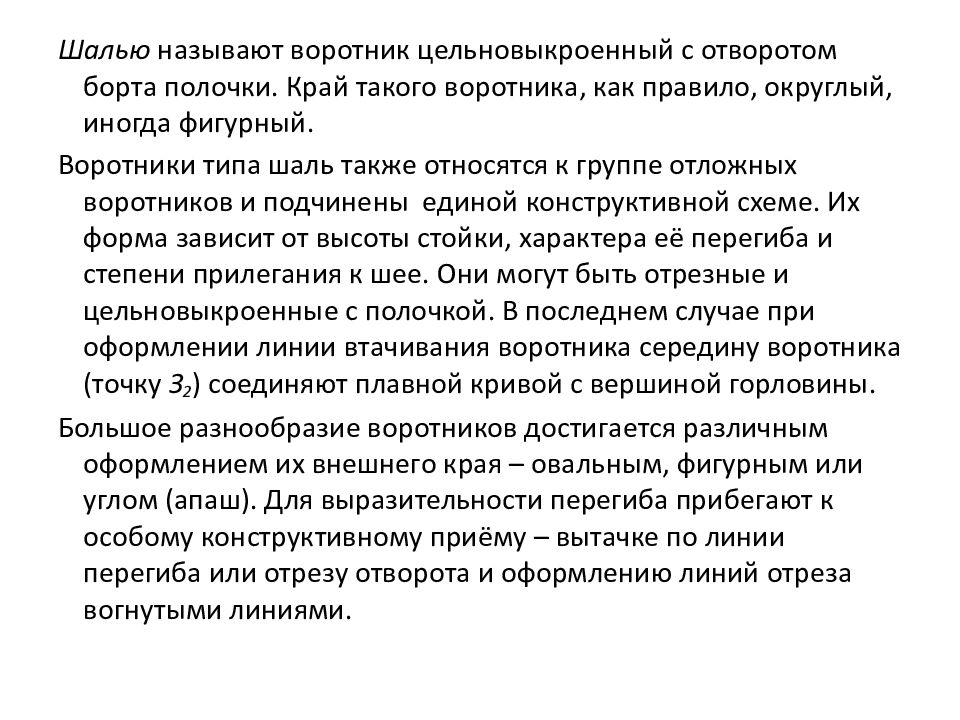

Шалью называют воротник цельновыкроенный с отворотом борта полочки. Край такого воротника, как правило, округлый, иногда фигурный. Воротники типа шаль также относятся к группе отложных воротников и подчинены единой конструктивной схеме. Их форма зависит от высоты стойки, характера её перегиба и степени прилегания к шее. Они могут быть отрезные и цельновыкроенные с полочкой. В последнем случае при оформлении линии втачивания воротника середину воротника (точку З 2 ) соединяют плавной кривой с вершиной горловины. Большое разнообразие воротников достигается различным оформлением их внешнего края – овальным, фигурным или углом (апаш). Для выразительности перегиба прибегают к особому конструктивному приёму – вытачке по линии перегиба или отрезу отворота и оформлению линий отреза вогнутыми линиями.

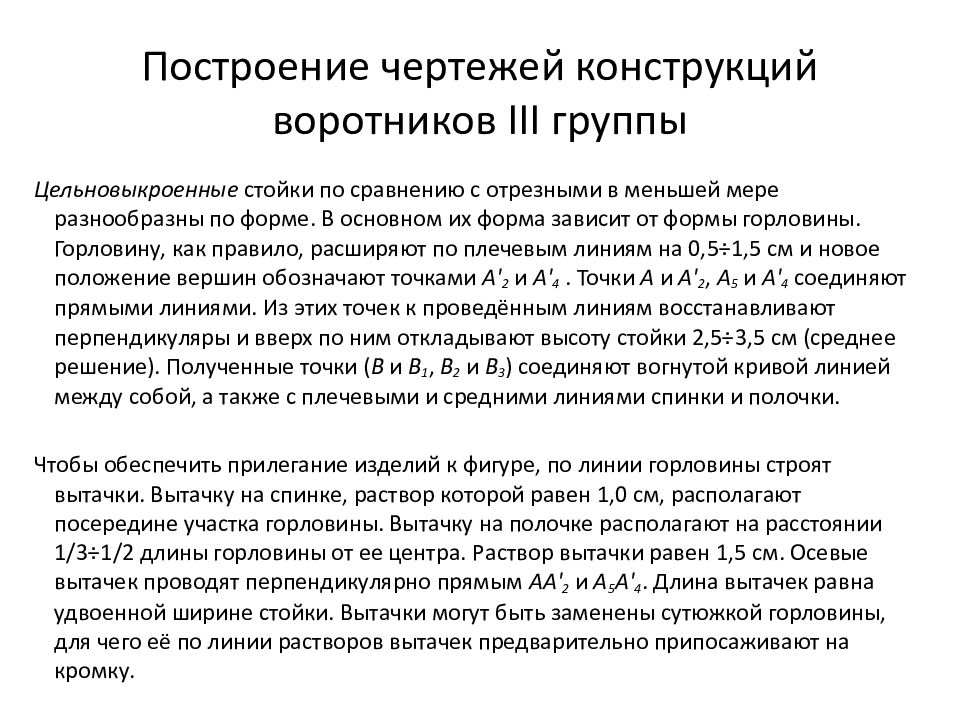

Цельновыкроенные стойки по сравнению с отрезными в меньшей мере разнообразны по форме. В основном их форма зависит от формы горловины. Горловину, как правило, расширяют по плечевым линиям на 0,5÷1,5 см и новое положение вершин обозначают точками А' 2 и А' 4. Точки А и А' 2, А 5 и А' 4 соединяют прямыми линиями. Из этих точек к проведённым линиям восстанавливают перпендикуляры и вверх по ним откладывают высоту стойки 2,5÷3,5 см (среднее решение). Полученные точки ( В и В 1, В 2 и В 3 ) соединяют вогнутой кривой линией между собой, а также с плечевыми и средними линиями спинки и полочки. Чтобы обеспечить прилегание изделий к фигуре, по линии горловины строят вытачки. Вытачку на спинке, раствор которой равен 1,0 см, располагают посередине участка горловины. Вытачку на полочке располагают на расстоянии 1/3÷1/2 длины горловины от ее центра. р аствор вытачки равен 1,5 см. Осевые вытачек проводят перпендикулярно прямым АА' 2 и А 5 А' 4. Длина вытачек равна удвоенной ширине стойки. Вытачки могут быть заменены сутюжкой горловины, для чего её по линии растворов вытачек предварительно припосаживают на кромку.

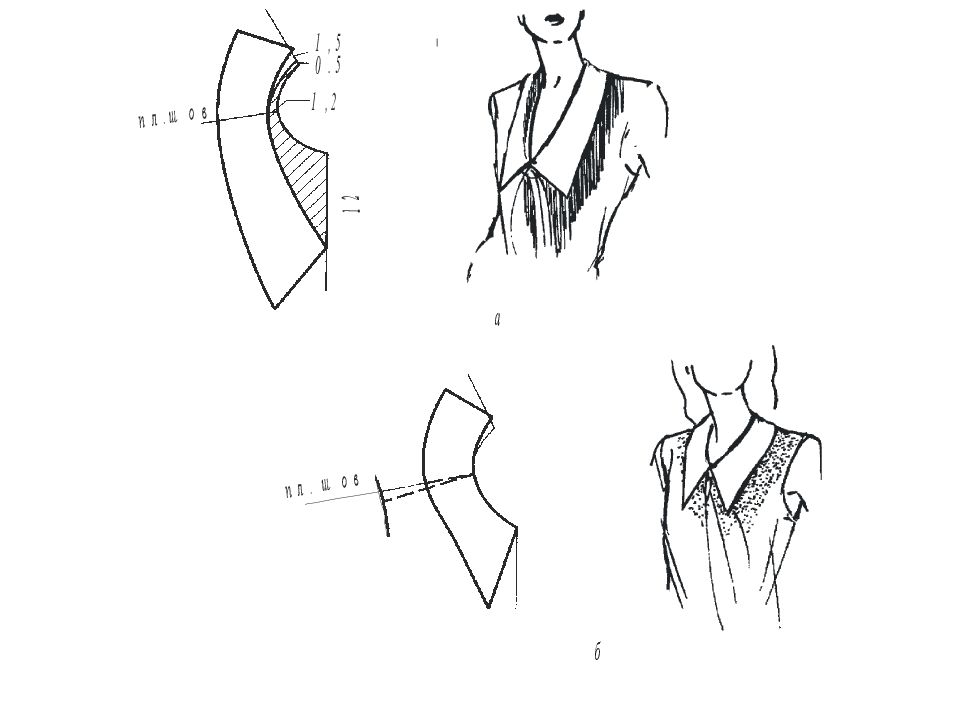

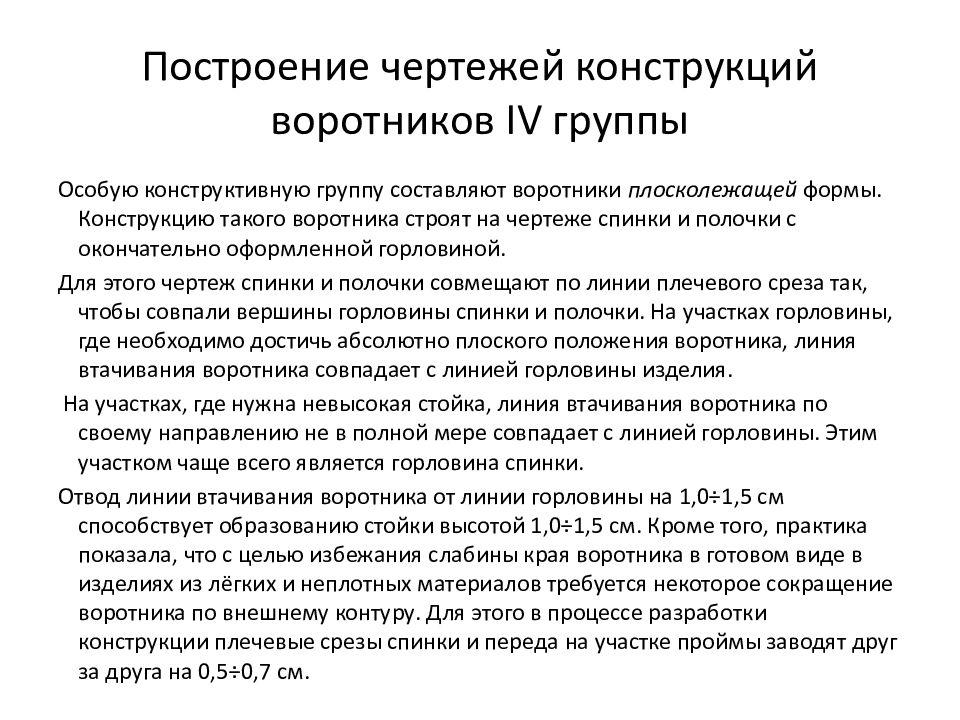

Особую конструктивную группу составляют воротники плосколежащей формы. Конструкцию такого воротника строят на чертеже спинки и полочки с окончательно оформленной горловиной. Для этого чертеж спинки и полочки совмещают по линии плечевого среза так, чтобы совпали вершины горловины спинки и полочки. На участках горловины, где необходимо достичь абсолютно плоского положения воротника, линия втачивания воротника совпадает с линией горловины изделия. На участках, где нужна невысокая стойка, линия втачивания воротника по своему направлению не в полной мере совпадает с линией горловины. Этим участком чаще всего является горловина спинки. Отвод линии втачивания воротника от линии горловины на 1,0÷1,5 см способствует образованию стойки высотой 1,0÷1,5 см. Кроме того, практика показала, что с целью избежания слабины края воротника в готовом виде в изделиях из лёгких и неплотных материалов требуется некоторое сокращение воротника по внешнему контуру. Для этого в процессе разработки конструкции плечевые срезы спинки и переда на участке проймы заводят друг за друга на 0,5÷0,7 см.
