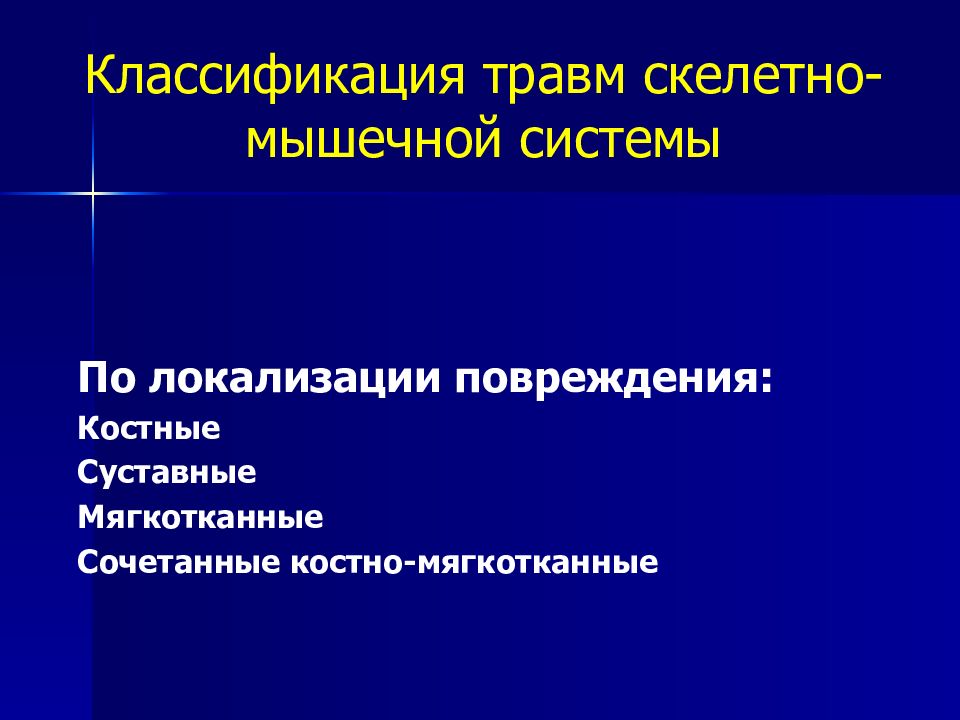

По локализации повреждения: Костные Суставные Мягкотканные Сочетанные костно-мягкотканные

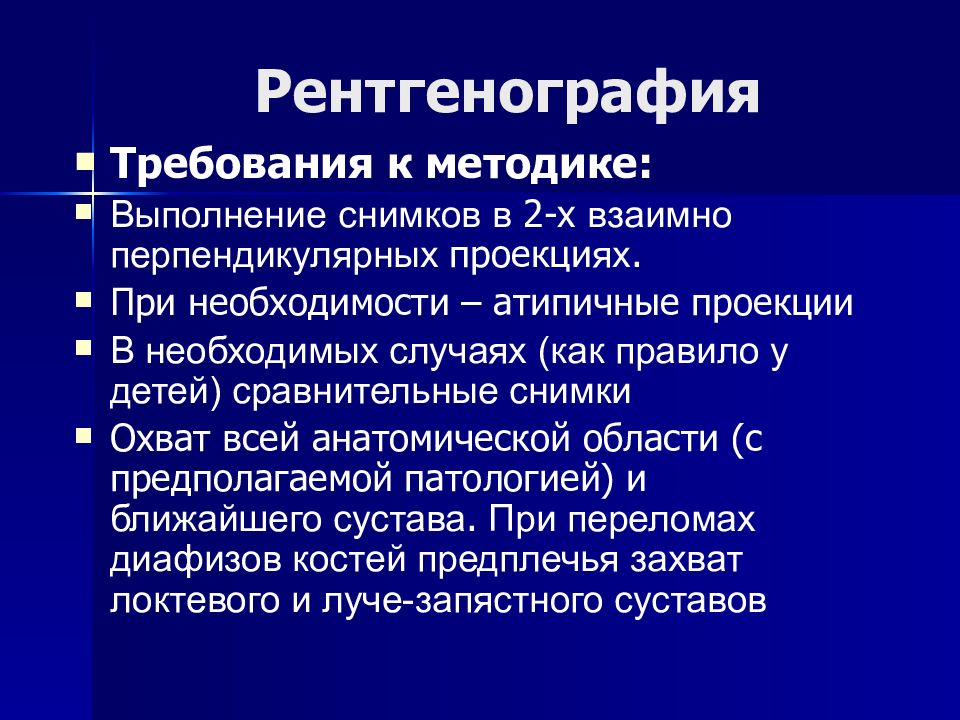

Требования к методике: Выполнение снимков в 2-х взаимно перпендикулярных проекци ях. При необходимости – атипичные проекции В необходимых случаях (как правило у детей) сравнительные снимки Охват всей анатомической области (с предполагаемой патологией) и ближайшего сустава. При переломах диафизов костей предплечья захват локтевого и луче-запястного суставов
Перелом – нарушение механической целости кости Основные ренгенологические симптомы: 1 Линия пере лома а) полоса просветления б) полоса затемнения (при вколоченных переломах) 2 Смещение отломков

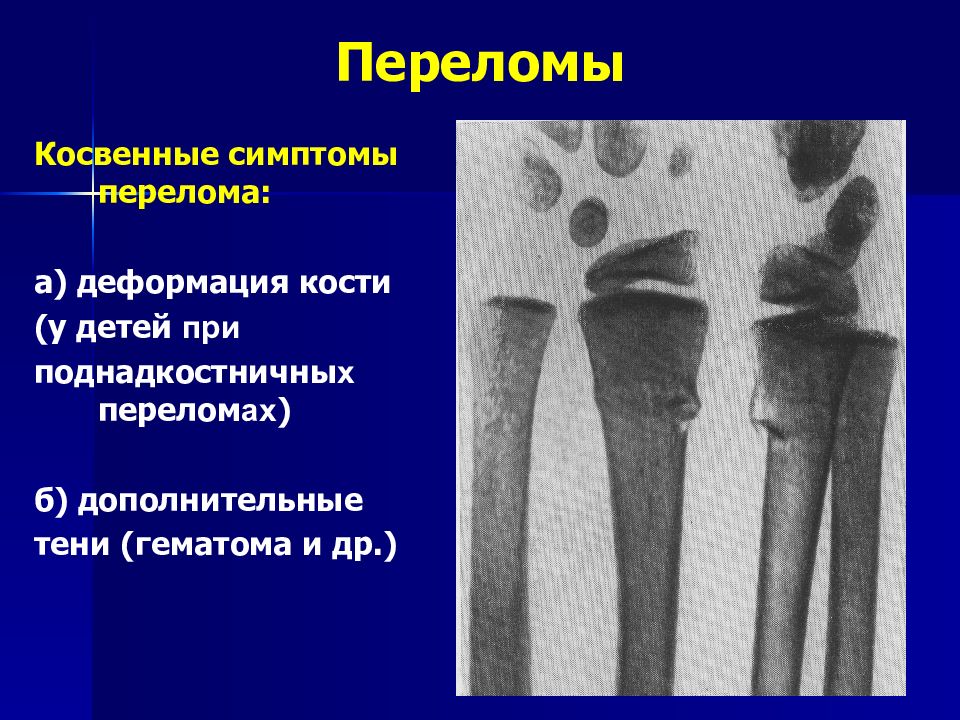

Косвенные симптомы перелома: а) деформация кости (у детей при поднадкостничны х перелом ах ) б) дополнительные тени (гематома и др.)

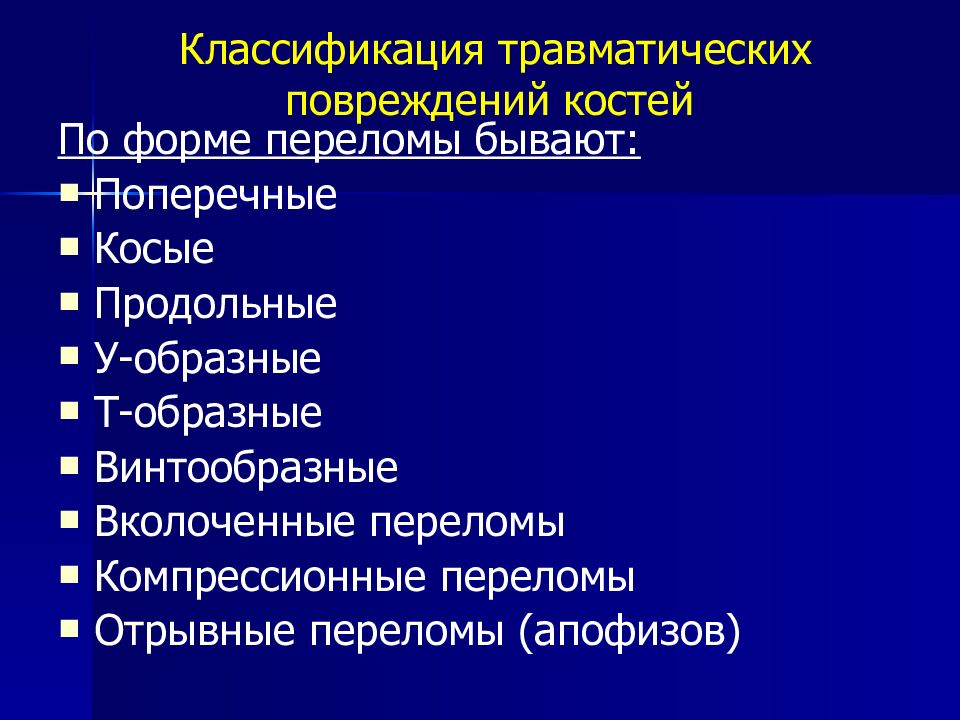

По форме переломы бывают: Поперечные Косые Продольные У-образные Т-образные Винтообразные Вколоченные переломы Компрессионные переломы Отрывные переломы (апофизов)
Косой перелом наружной лодыжки Поперечный перелом ладьевидной кости
Продольный перелом дистальной фаланги III пальца

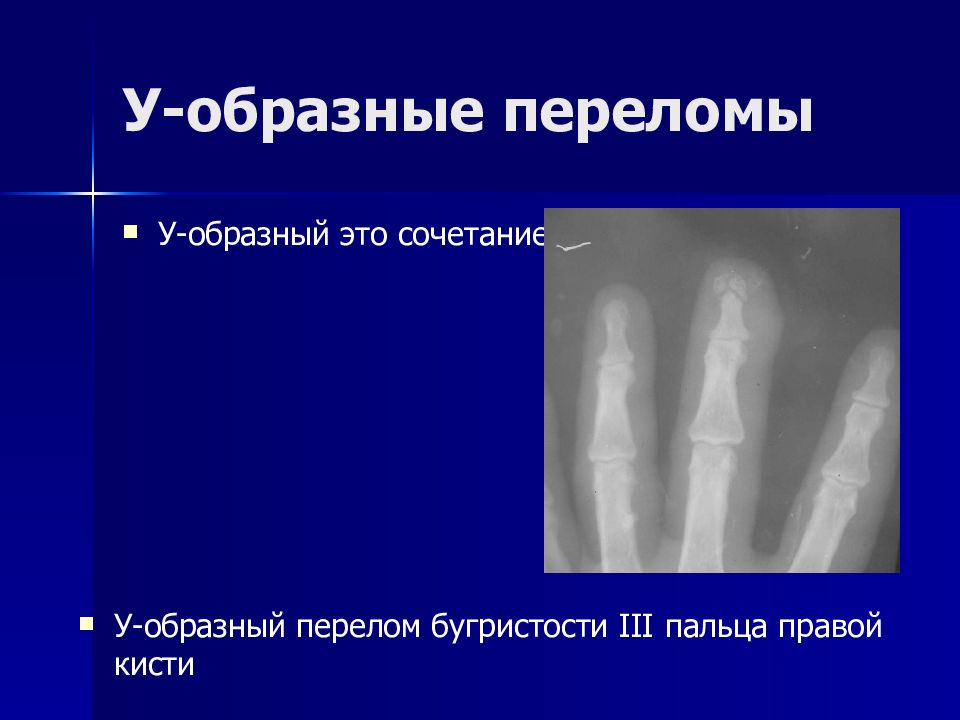

У-образный это сочетание двух косых переломов У-образный перелом бугристости III пальца правой кисти
Т-образный это сочетание продольного и поперечного переломов Т-образный перелом дистального метафиза лучевой кости и поперечный перелом дистального метафиза локтевой кости
Спиралевидный перелом средней нижней трети правой большеберцовой кости
Вколоченный перелом дистального метафиза лучевой кости. Боковое смещение отсутствует Линия перелома выглядит более интенсивной чем прилежащая костная ткань
По отношению к суставу переломы бывают: Внутрисуставные - линия перелома сообщается с полостью сустава Внесуставные – линия перелома не сообщается с полостью сустава Внутрисуставной перелом дистального метаэпифиза лучевой кости

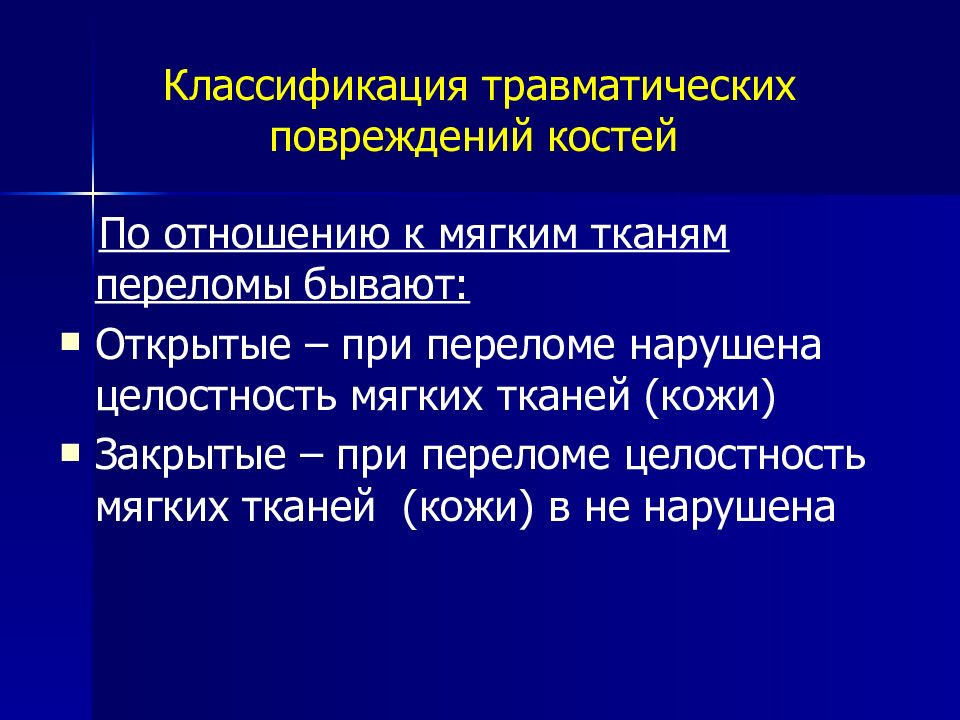

По отношению к мягким тканям переломы бывают: Открытые – при переломе нарушена целостность мягких тканей (кожи) Закрытые – при переломе целостность мягких тканей (кожи) в не нарушена Классификация травматических повреждений костей
По типу смещения отломков (определяют по дистальному фрагменту) переломы бывают: Поперечное ( по ширине ) кпереди, кзади, медиально, латерально Полное - на весь диафиз Неполное (на 1/2, 1 /3 и т. д. ширины диафиза) Продольное (по длине) (с расхождением, с захождением, с вклинением отломков, определяется в см) Угловое (угол открыт кнутри, кнаружи, кпереди, кзади, определяется в град усах ) Ротационное (периферическое) измеряется в градусах Характерно для переломов диафиза бедренной кости Классификация травматических повреждений костей
Типы смещения отломков при переломах костей: 1 — неполное боковое; 2 — полное боковое (медиально); 3 — полное боковое (латерально); 4 — полное боковое кзади; 5 — полное боковое кпереди;
6 — по длине с захождением отломков; 7 — по длине с вклинением отломков; 8 — по длине с расхождением отломков; 9 — по периферии; 10 — под углом.

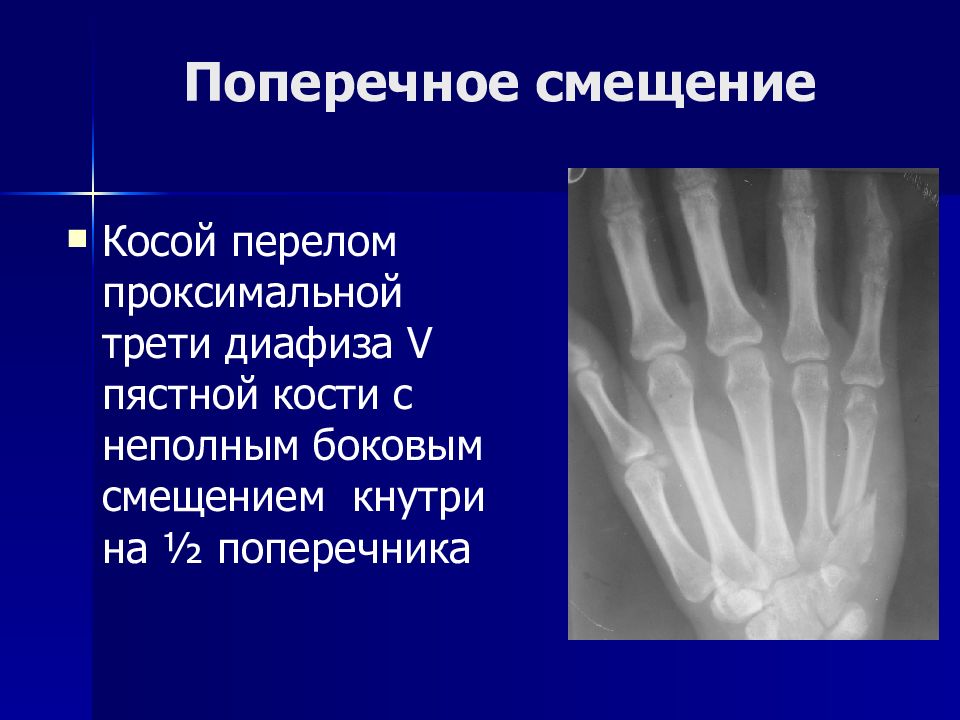

Косой перелом проксимальной трети диафиза V пястной кости с неполным боковым смещением кнутри на ½ поперечника

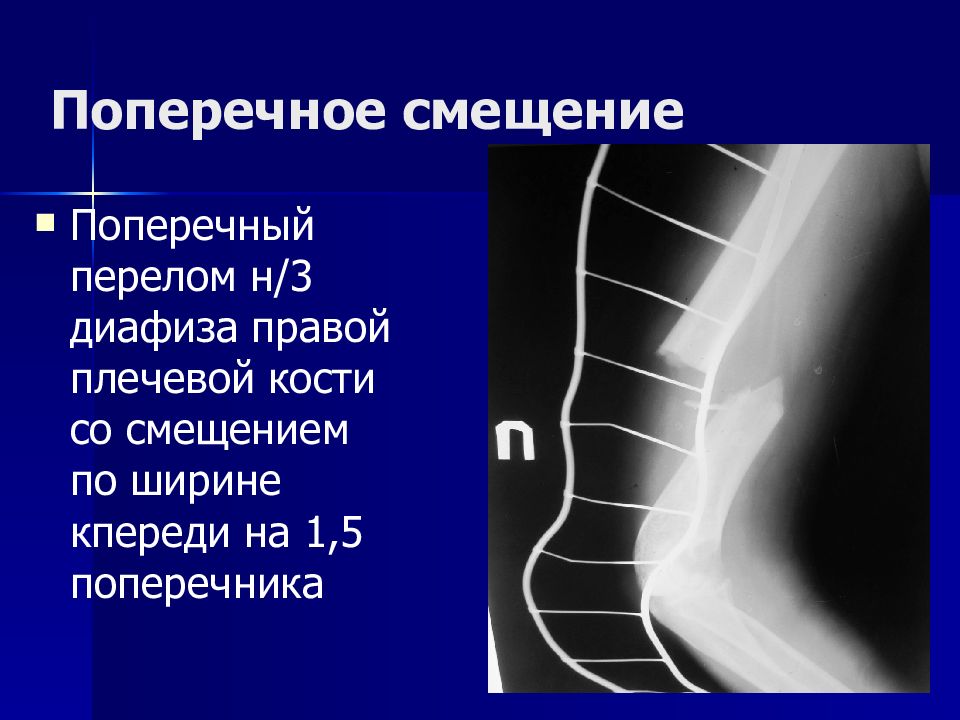

Поперечный перелом н/3 диафиза правой плечевой кости со смещением по ширине кпереди на 1,5 поперечника
Косой перелом бедренной кости с захождением отломков по длине Захождение отломков происходит когда они полностью смещены по ширине Чаще наблюдается при переломах диафизов длинных трубчатых костей
Поперечный перелом локтевого отростка локтевой кости с расхождением отломков Расхождение отломков бывает при отрывных переломах апофизов, поперечном переломе надколенника и т.д.
Вколоченный перелом дистального метафиза лучевой кости Это захождение отломков одного в другой без поперечного смещения Линия перелома выглядит как полоса затемнения Характерно для перелома лучевой кости в «типичном» месте
Поперечный перелом обоих костей голени с угловым смещением, угол открыт кнутри

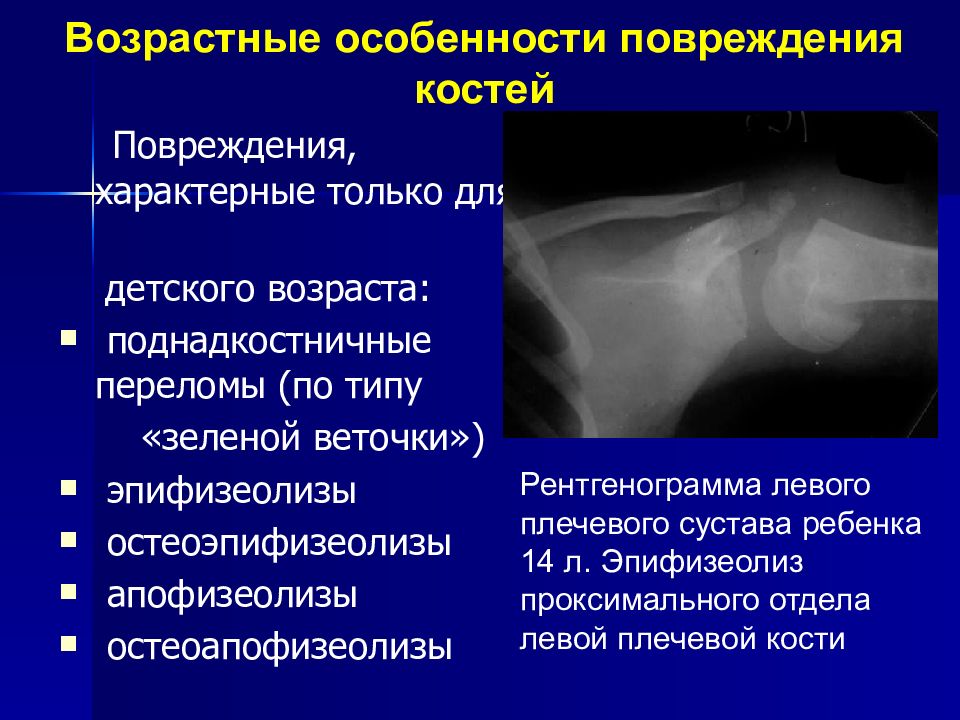

Повреждения, характерные только для детского возраста: поднадкостничные переломы (по типу «зеленой веточки») эпифизеолизы остеоэпифизеолизы апофизеолизы остеоапофизеолизы Возрастные особенности повреждения костей Рентгенограмма левого плечевого сустава ребенка 14 л. Эпифизеолиз проксимального отдела левой плечевой кости
Остеоэпифизеолиз основания проксимальной фалаги V пальца правой кисти Перелом в метаэпифизарной зоне роста сочетается с переломом метафиза
Апофизеолиз седалищного бугра Отрыв ядер окостенения правого седалищного бугра от седалищной кости

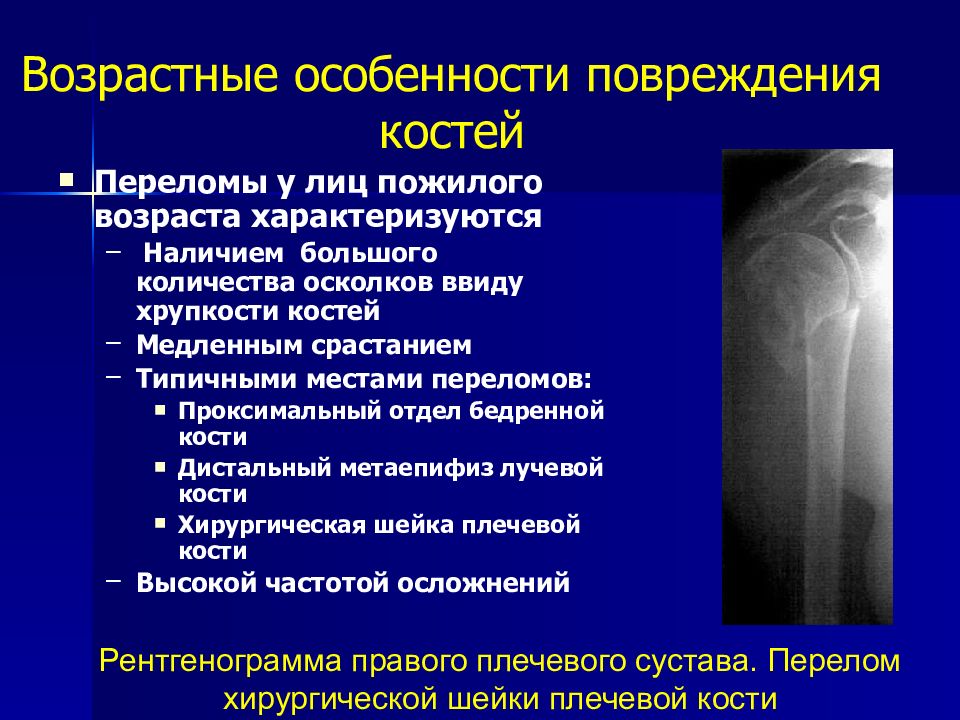

Переломы у лиц пожилого возраста характеризуются Наличием большого количества осколков ввиду хрупкости костей Медленным срастанием Типичными местами переломов: Проксимальный отдел бедренной кости Дистальный метаепифиз лучевой кости Хирургическая шейка плечевой кости Высокой частотой осложнений Рентгенограмма правого плечевого сустава. Перелом хирургической шейки плечевой кости

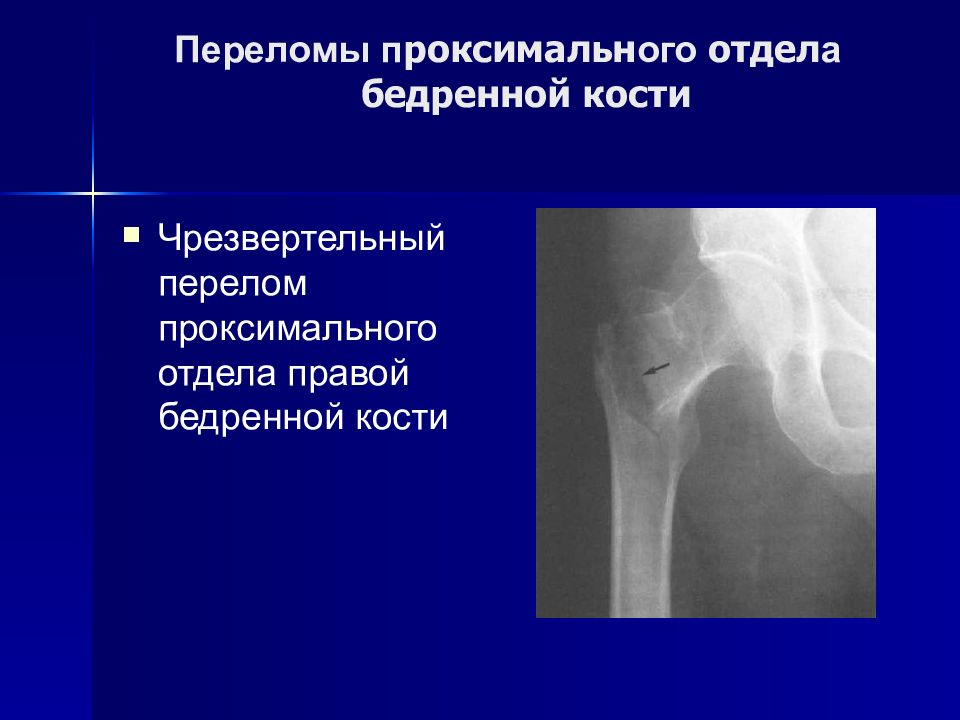

Чрезвертельн ый перелом проксимального отдела правой бедренной кости
Перелом Коллеса
Возникают от неадекватно малой травмы в зоне предшествующих патологических изменений кости (остеопороз, опухоль и др.). Рентгенограмма правого локтевого сустава в боковой проекции. Патологический перелом лучевой кости при поражении ее опухолью – остеобластокластомой
Патологический перелом Th XII у женщины 58 лет на фоне остеопороза при климаксе Болезнь Педжета (деформирующая остеодистрофия).
Соединительнотканная – формируется на протяжении 7-10 дней и не видна на рентгенограммах Остеоидная формируется на протяжении 7-10 дней и не видна на рентгенограммах Собственно костная видна на рентгенограммах. Первые признаки костной мозоли появляются на рентгенограммах на 3-4 неделе в виде нежных аморфных обезвествлений
Костная консолидация наступает через 3-6 месяцев после перелома Линия перелома исчезает в период между 4 и 8 месяцами
замедленно срастающийся перелом срастающийся перелом с не устраненным смещением отломков избыточная костная мозоль ложный сустав остеомиелит асептический некроз синостоз парных костей голени или предплечья, ребер, посттравматические окостенения связок, мышц, суставных капсул, гематом, травматический остеолиз
Главным условием при заживлении переломов является восстановление функции конечности Это достигается крепким сращением костей, но не обязательным абсолютным возвращением нормальной формы кости Наиболее важным является восстановление оси кости Сросшийся перелом левой ключицы с неустраненным смещением отломков
Главное значение для образования избыточной костной мозоли имеет большое количество широко разбросанных осколков и отломков при оскольчатых переломах отслоение надкостницы на большом протяжении
Рентгенологические симптомы ложного сустава Закрытие костномозгового канала с образованием замыкательных пластинок Закругление отломков, при этом один формируется в виде головки, другой – в виде суставной впадины Отсутствует или плохо выраженная костная мозоль Линия перелома Рентгенограмма правой голени в двух проекциях. Перелом большеберцовой кости, осложненный формированием ложного сустава
Ложный сустав Рентгенограмма нижней трети правой голени в двух проекци ях. Перелом малоберцовой кости, осложненный формированием ложного сустава

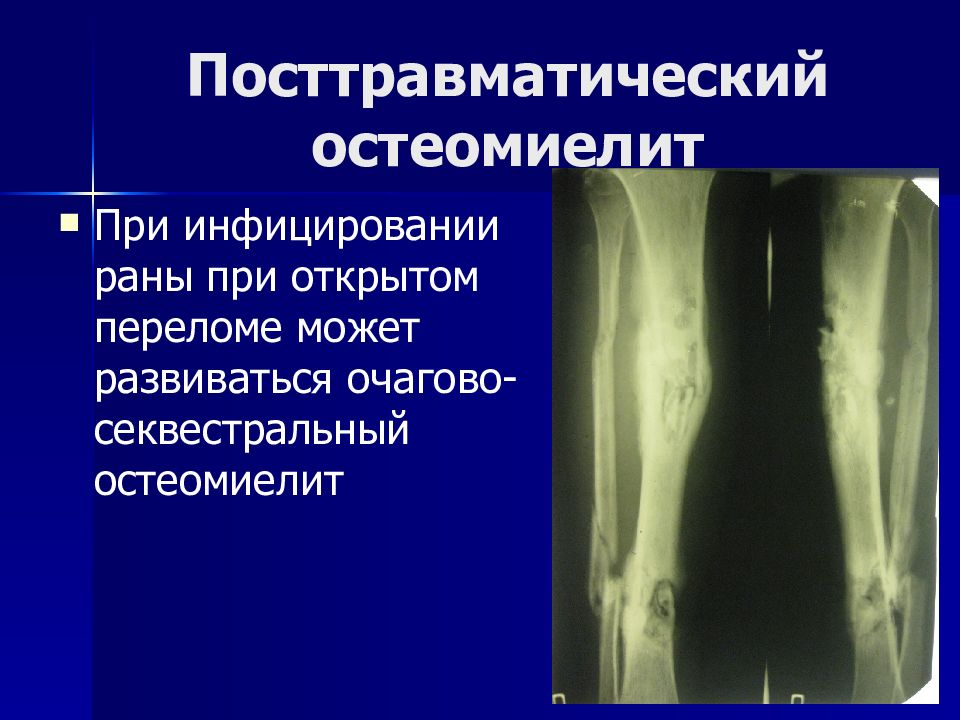

При инфицировании раны при открытом переломе может развиваться очагово-секвестральный остеомиелит
Головка бедренной кости может подвергается асептическому некрозу при медиальном переломе шейки бедренной кости Головка плечевой кости - при переломе атомической шейки плечевой кости
Возникают если не устранить поперечное смешение рядом расположенных костей - парных костей голени или предплечья, ребер Посттравматический синостоз костей предплечья
Оссифицирующий миозит при переломе проксимального отдела плечевой кости
Вывихи – нарушение соотношений в суставе при котором смещение суставных поверхностей превышает ½, суставная щель отсутствует Подвывихи - нарушение соотношений в суставе при котором смещение суставных поверхностей меньше ½, суставная щель клиновидная Рентгенограмма правого плечевого сустава в прямой проекции. Вывих правого плеча
Рентгенограммы левого локтевого сустава в двух проекциях. Задний вывих предплечья

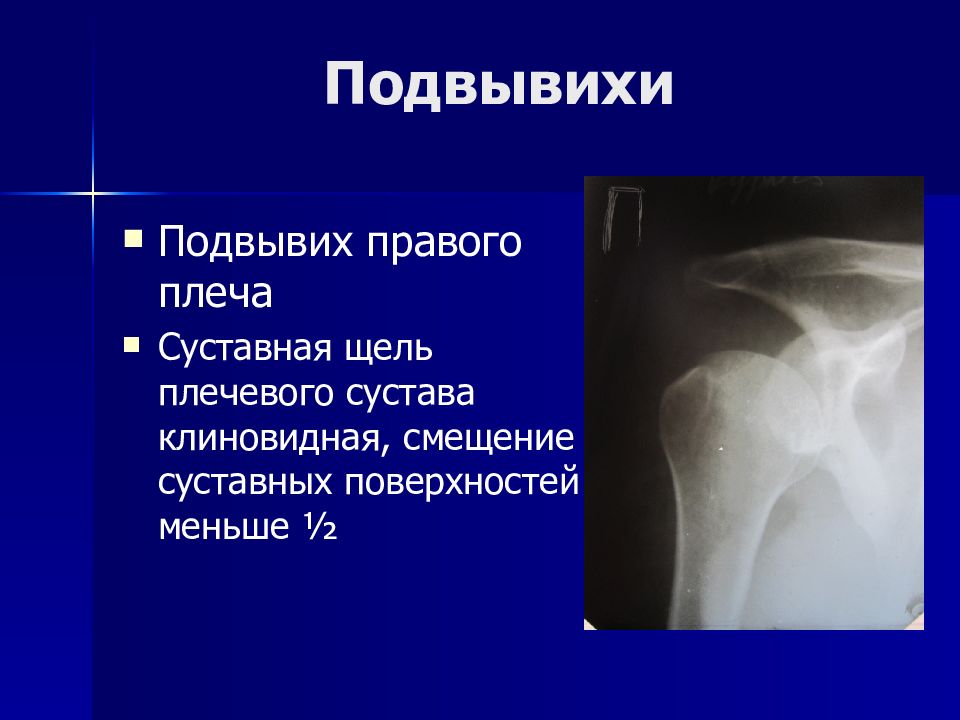

Подвывих правого плеча Суставная щель плечевого сустава клиновидная, смещение суставных поверхностей меньше ½
Если вывих сопровождается переломом то такое повреждение носит название переломовывих Передний вывих левого плеча, переломы большого бугорка и хирургической шейки левой плечевой кости
