ЦЕЛИ И ЗАДАЧИ СТАТУС ПЛАНИРОВАНИЕ СРОКОВ ПРОИЗВОДСТВА ПНР УТВЕРЖДЕН В ГПН 11.07.2017. ВВЕДЕН ВПЕРВЫЕ Единые требования к разработке календарно-сетевых графиков при подготовке и проведении ПНР всех категорий проектов, указанных в ОСК-06.01.01 Основополагающий стандарт Управление проектами в Блоке разведки и добычи ПАО «Газпром нефть». Ключевые положения Распространяется на проекты разных масштабов Описаны требования к: планированию пусконаладочных работ на различных этапах Планирование содержания Разработка расписания Управление содержанием проекта Управление сроками проекта Управление стоимостью

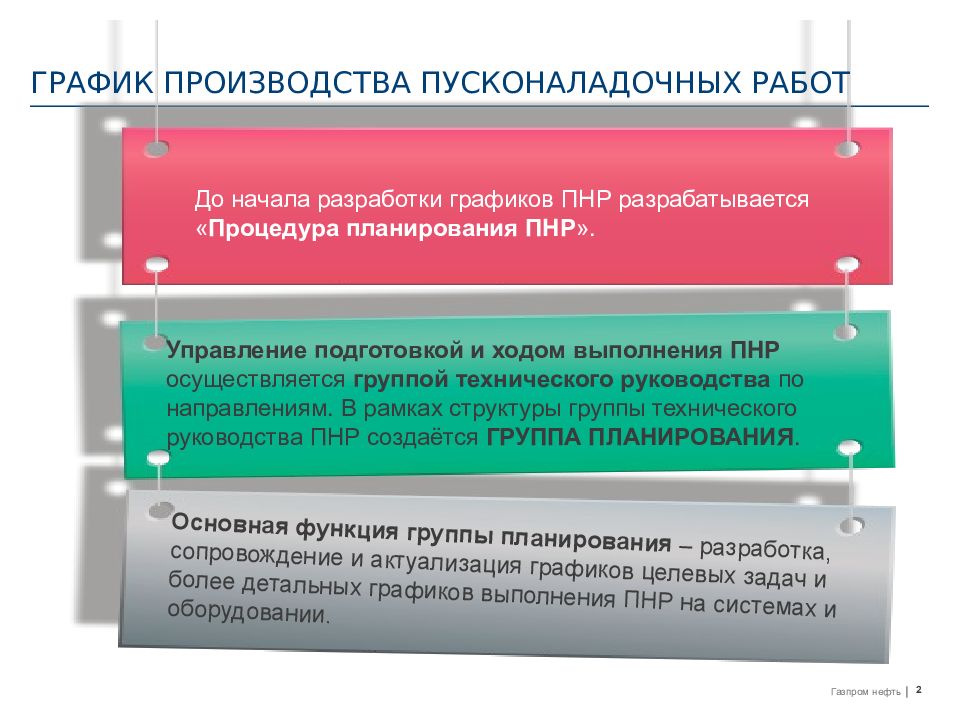

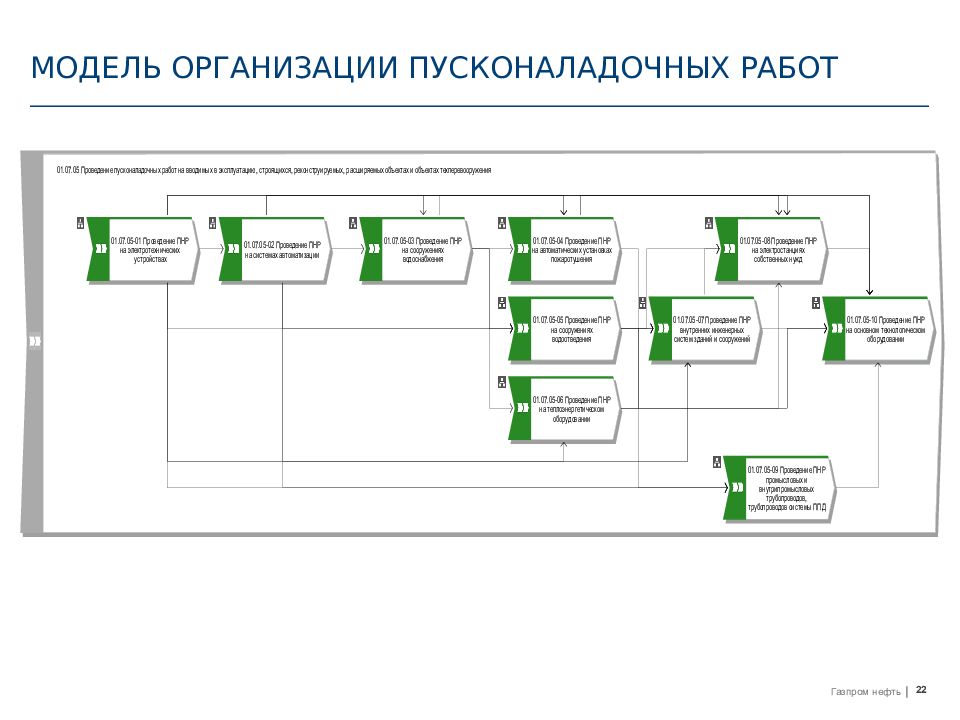

До начала разработки графиков ПНР разрабатывается « Процедура планирования ПНР ». Управление подготовкой и ходом выполнения ПНР осуществляется группой технического руководства по направлениям. В рамках структуры группы технического руководства ПНР создаётся ГРУППА ПЛАНИРОВАНИЯ. Основная функция группы планирования – разработка, сопровождение и актуализация графиков целевых задач и более детальных графиков выполнения ПНР на системах и оборудовании.

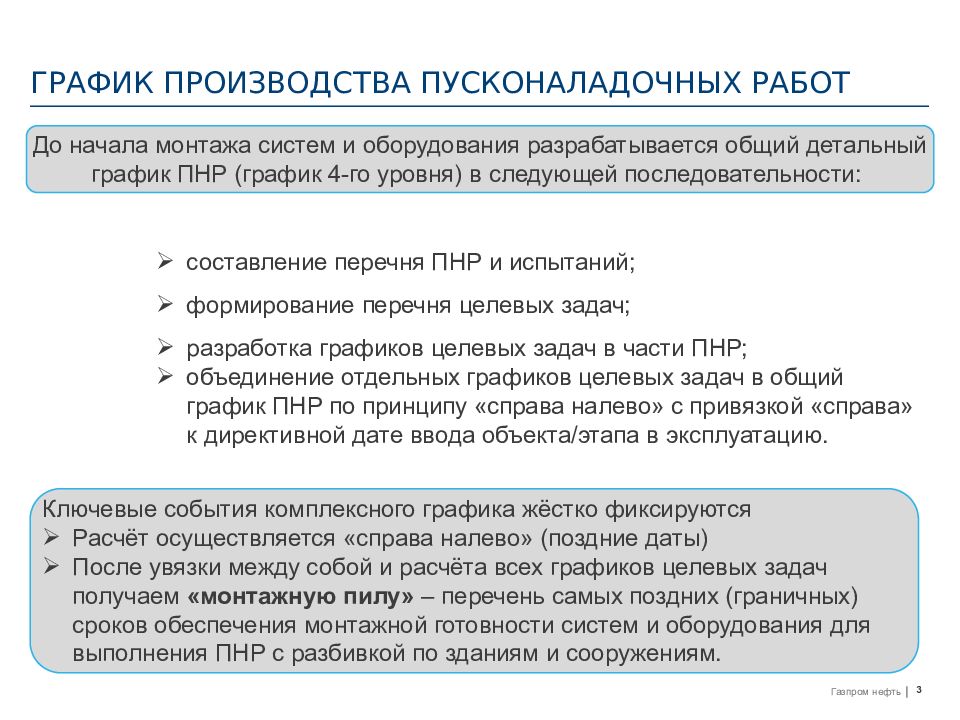

составление перечня ПНР и испытаний; формирование перечня целевых задач; разработка графиков целевых задач в части ПНР; объединение отдельных графиков целевых задач в общий график ПНР по принципу «справа налево» с привязкой «справа» к директивной дате ввода объекта/этапа в эксплуатацию. Ключевые события комплексного графика жёстко фиксируются Расчёт осуществляется «справа налево» (поздние даты) После увязки между собой и расчёта всех графиков целевых задач получаем «монтажную пилу» – перечень самых поздних (граничных) сроков обеспечения монтажной готовности систем и оборудования для выполнения ПНР с разбивкой по зданиям и сооружениям. До начала монтажа систем и оборудования разрабатывается общий детальный график ПНР (график 4-го уровня) в следующей последовательности:

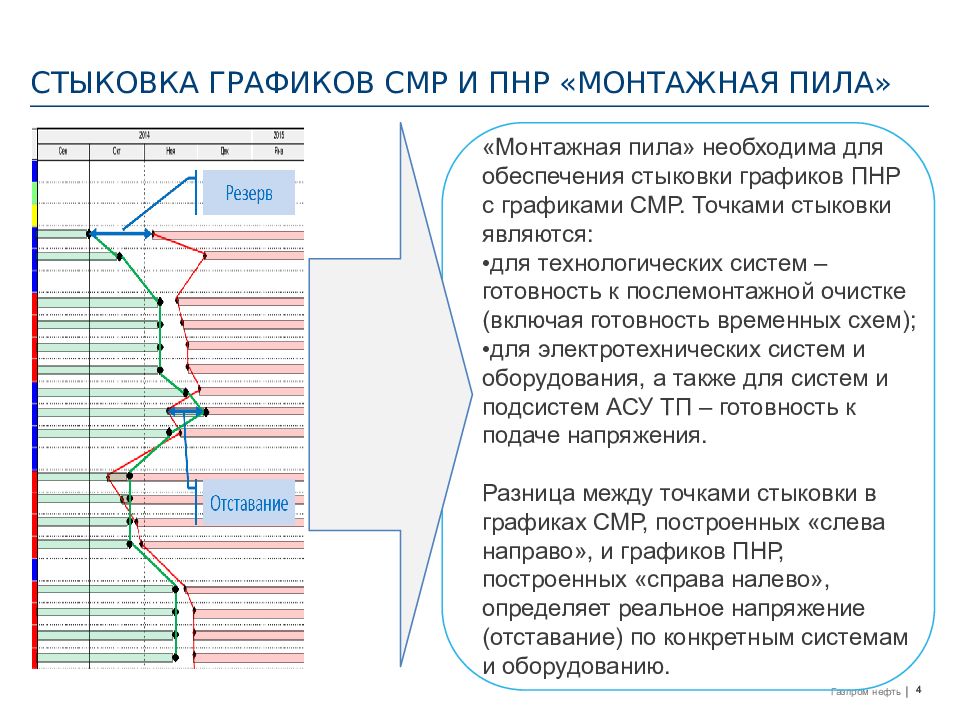

« Монтажная пила» необходима для обеспечения стыковки графиков ПНР с графиками СМР. Точками стыковки являются: •для технологических систем – готовность к послемонтажной очистке (включая готовность временных схем); •для электротехнических систем и оборудования, а также для систем и подсистем АСУ ТП – готовность к подаче напряжения. Разница между точками стыковки в графиках СМР, построенных «слева направо», и графиков ПНР, построенных «справа налево», определяет реальное напряжение (отставание) по конкретным системам и оборудованию.

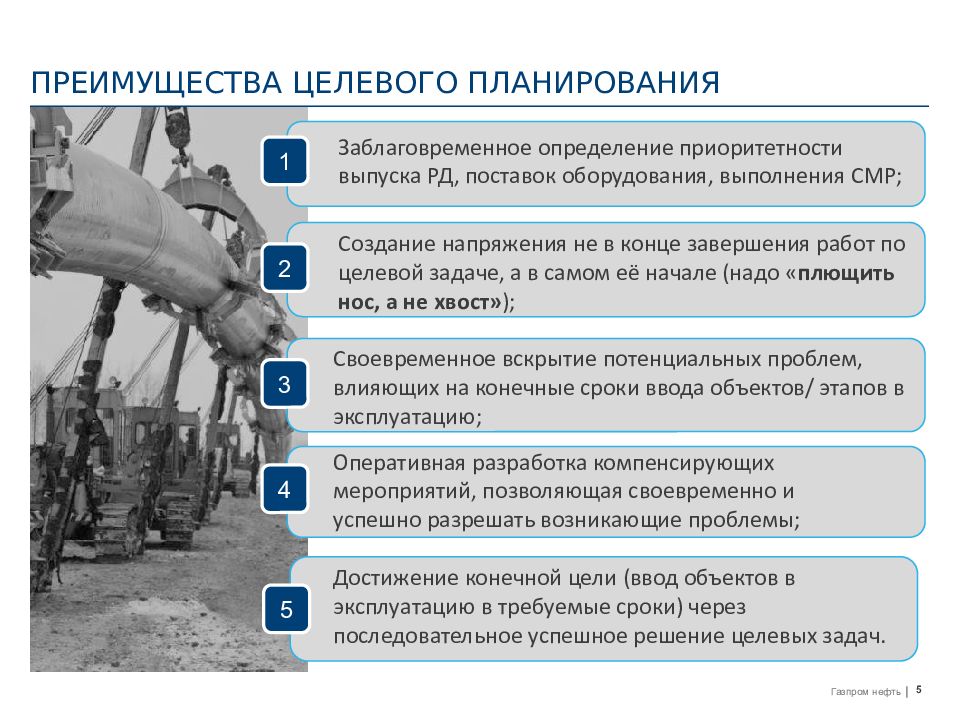

Достижение конечной цели (ввод объектов в эксплуатацию в требуемые сроки) через последовательное успешное решение целевых задач. Заблаговременное определение приоритетности выпуска РД, поставок оборудования, выполнения СМР; Создание напряжения не в конце завершения работ по целевой задаче, а в самом её начале (надо « плющить нос, а не хвост» ); Своевременное вскрытие потенциальных проблем, влияющих на конечные сроки ввода объектов/ этапов в эксплуатацию; Оперативная разработка компенсирующих мероприятий, позволяющая своевременно и успешно разрешать возникающие проблемы; 1 2 3 4 5
СЛУЖБЫ КС: Выбор исполнителя на ПИР/СМР/ПНР Контроль выполнения ПИР/СМР/ПНР Организация в формировании задания на ПНР для отбора подрядчиков Участие в приемке оборудования на склад и приёма – передачи в монтаж Приемка фундаментов под монтаж оборудования Контроль работ по монтажу оборудования Проверка готовности смонтированного оборудования к проведению индивидуальных испытаний Организация проведения индивидуальных испытаний «вхолостую» Организация и управление ПНР «вхолостую» Организация проведении процедуры PHESER Участие в проведении индивидуальных испытаний «под нагрузкой» Устранение замечаний по результатам проведения индивидуальных испытаний Оформление Акта РК о приемке оборудования после Индивидуальных испытаний Участие в проведении ПНР «вхолостую» в части устранения замечаний Участие в проведении ПНР «под нагрузкой» в части устранения замечаний СМР Участие в комплексном опробовании, в части устранения замечаний к качеству СМР Оформление документов, Актов об окончании ПНР, о приемке оборудования после комплексного опробования, Акта приемочной комиссии о приемке законченного строительством объекта Оформление документов по вводу объекта в эксплуатацию и постановка на учет как ОПО Мониторинг исполнения гарантийных обязательств СЛУЖБЫ ЭКСПЛУАТАЦИИ: Участие в технической квалификации подрядчика по СМР в части работ по ПНР если таковые ему поручаются Согласование задания на ПНР для отбора подрядчиков Согласование ЗП, ПД, РД, ОЛ,ТТ, по учёту требований по ПНР в рамках оргтехсопровождения Участие в приемке фундаментов под монтаж основного технологического оборудования в рамках оргтехсопровождения Оценка качества монтажа основного технологического оборудования Контроль проведения индивидуальных испытаний «вхолостую» в рамках оргтехсопровождения Участие в проведении индивидуальных испытаний «под нагрузкой» Участие в подписании Акта РК о приемке оборудования после Индивидуальных испытаний Участие в проведении процедуры PHESER Организация и управление производства ПНР «под нагрузкой» Согласование комплексной программы пнр Организация проведение комплексного опробования Подписание акта об окончании ПНР Согласование Актов РК о приемке оборудования после комплексного опробования Визирование ведомости приемки смонтированного оборудования (ОС-14, КС-12) Эксплуатации объекта Выполнение СМР/ПНР Степень вовлеченности служб СЛУЖБЫ КС ЭКСПЛУАТАЦИЯ 1 2 3 4 ПОДГОТОВИТЕЛЬНЫЕ И СТРОИТЕЛЬНО-МОНТАЖНЫЕ РАБОТЫ ИНДИВИДУАЛЬНЫЕ ИСПЫТАНИЯ БЕЗ НАГРУЗКИ И ПОД НАГРУЗКОЙ ПНР БЕЗ НАГРУЗКИ И ПОД НАГРУЗКОЙ КОМПЛЕКСНЫЕ ИСПЫТАНИЯ 1 2 3 4 1 2 3 4 5 6 ОРГТЕХСОПРОВОЖДЕНИЕ 5 ДОКУМЕНТАЛЬНЫЙ ВВОД ОБЪЕКТА В ЭКСПЛУАТАЦИЮ НАЧАЛО ЭКСПЛУАТАЦИИ ОБЪЕКТА 5 6 1 2 3 4 5 6 6 ОРГТЕХСОПРОВОЖДЕНИЕ
КРОСС-ФУНКЦИОНАЛЬНЫЕ СВЯЗИ СЛУЖБ ЗАКАЗЧИКА ёёё ЗАКАЗЧИК ПОДРЯДЧИК Инжиниринг Капитальное строительство Эксплуатация/ОТС ДМТО Проектная организация / НТЦ Подрядчик авторского надзора Поставщик оборудования Подрядчик СМР/ПНР Подрядчик строительного контроля КОНЦЕПТУАЛЬНЫЙ ПРОЕКТ О С С И ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ О С С И ОБОРУДОВАНИЕ ДЦИ (ЭТАП ВЫБОР) О С С И ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЕ РАБОТЫ О С И ТРЕБОВАНИЕ К ПОСТАВКЕ С О И ПОСТАВКА МТЦ К К О СТРОИТЕЛЬНО-МОНТАЖНЫЕ РАБОТЫ О К С С И К ФОРМИРОВАНИЕ ПРОГРАММ ПНР О С И И ПНР ВХОЛОСТУЮ (на инертных средах) О С С И И К АВТОНОМНОЕ И КОМПЛЕКСНО ОПРОБОВАНИЕ СИСТЕМ БЕЗОПАСНОСТИ И СИСТЕМЫ АСУТП О С И И ПРЕДПУСКОВОЙ ОБЗОР PHSER О И С И ПНР ПОД НАГРУЗКОЙ (на рабочих средах) К О К К И И О С И К О тветственный С огласующий К онтролирующий И сполнитель

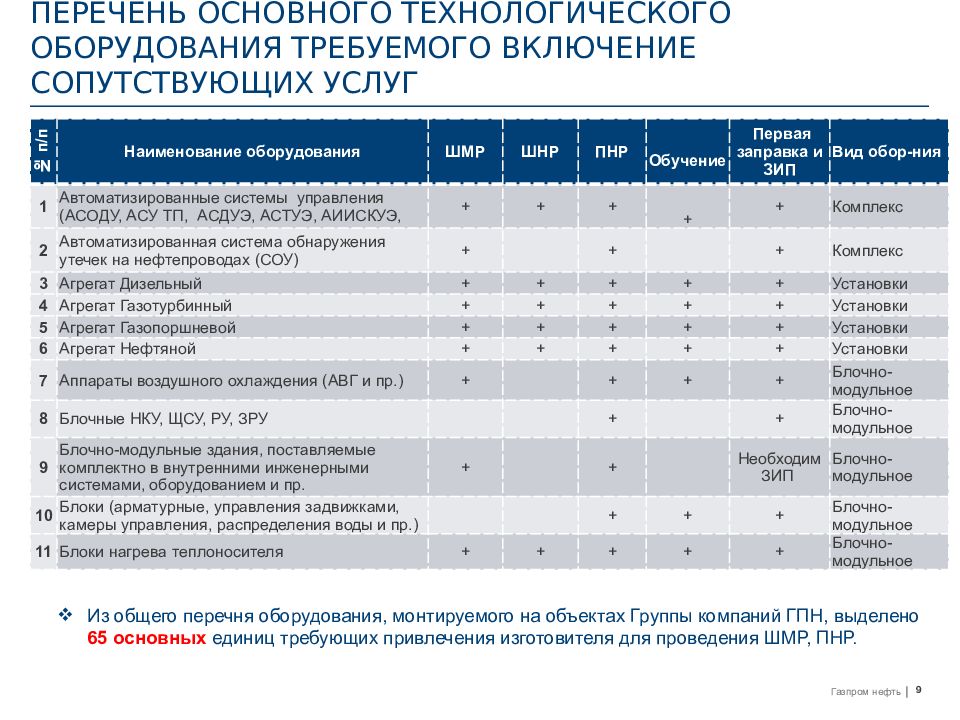

№ п/п Наименование оборудования ШМР ШНР ПНР Обучение Первая заправка и ЗИП Вид обор- ния 1 Автоматизированные системы управления (АСОДУ, АСУ ТП, АСДУЭ, АСТУЭ, АИИСКУЭ, + + + + + Комплекс 2 Автоматизированная система обнаружения утечек на нефтепроводах (СОУ) + + + Комплекс 3 Агрегат Дизельный + + + + + Установки 4 Агрегат Газотурбинный + + + + + Установки 5 Агрегат Газопоршневой + + + + + Установки 6 Агрегат Нефтяной + + + + + Установки 7 Аппараты воздушного охлаждения (АВГ и пр.) + + + + Блочно -модульное 8 Блочные НКУ, ЩСУ, РУ, ЗРУ + + Блочно -модульное 9 Блочно -модульные здания, поставляемые комплектно в внутренними инженерными системами, оборудованием и пр. + + Необходим ЗИП Блочно -модульное 10 Блоки (арматурные, управления задвижками, камеры управления, распределения воды и пр.) + + + Блочно -модульное 11 Блоки нагрева теплоносителя + + + + + Блочно -модульное Из общего перечня оборудования, монтируемого на объектах Группы компаний ГПН, выделено 65 основных единиц требующих привлечения изготовителя для проведения ШМР, ПНР.

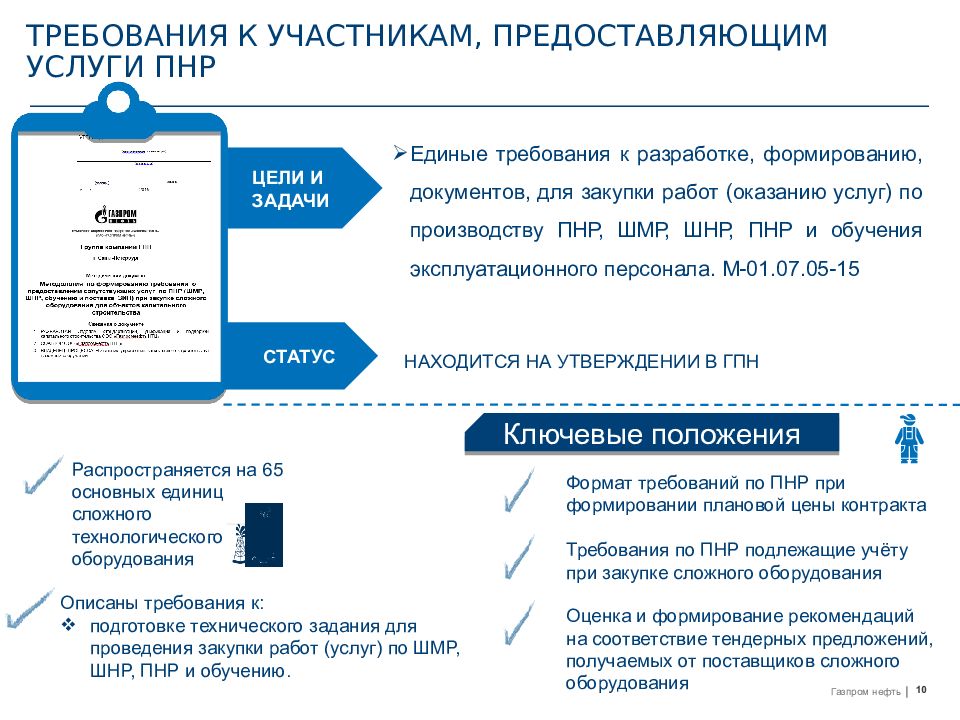

ЦЕЛИ И ЗАДАЧИ СТАТУС ТРЕБОВАНИЯ К УЧАСТНИКАМ, ПРЕДОСТАВЛЯЮЩИМ УСЛУГИ ПНР НАХОДИТСЯ НА УТВЕРЖДЕНИИ В ГПН Единые требования к разработке, формированию, документов, для закупки работ (оказанию услуг) по производству ПНР, ШМР, ШНР, ПНР и обучения эксплуатационного персонала. М-01.07.05-15 Ключевые положения Распространяется на 65 основных единиц сложного технологического оборудования Описаны требования к: подготовке технического задания для проведения закупки работ (услуг) по ШМР, ШНР, ПНР и обучению. Формат требований по ПНР при формировании плановой цены контракта Требования по ПНР подлежащие учёту при закупке сложного оборудования Оценка и формирование рекомендаций на соответствие тендерных предложений, получаемых от поставщиков сложного оборудования

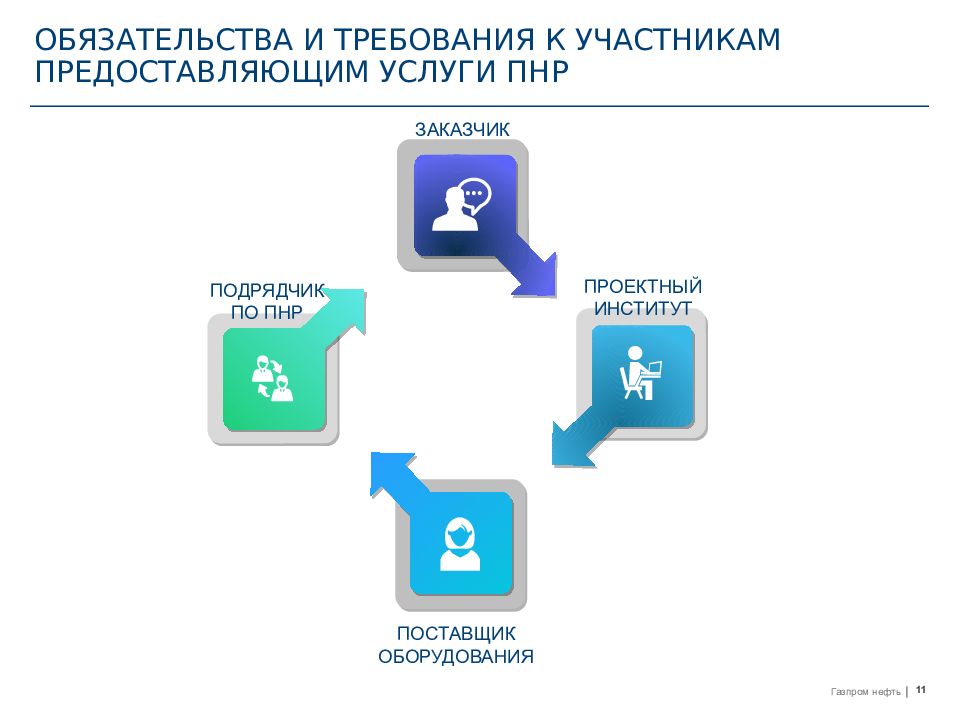

ОБЯЗАТЕЛЬСТВА И ТРЕБОВАНИЯ К УЧАСТНИКАМ ПРЕДОСТАВЛЯЮЩИМ УСЛУГИ ПНР ПОДРЯДЧИК ПО ПНР ЗАКАЗЧИК ПРОЕКТНЫЙ ИНСТИТУТ ПОСТАВЩИК ОБОРУДОВАНИЯ
ТРЕБОВАНИЯ ЗАКАЗЧИКА УПРАВЛЕНИЕ ЗАТРАТАМИ ФОРМИРОВАНИЕ ТРЕБОВАНИЙ К ПРОЕКТНЫМ ИНСТИТУТАМ ФОРМИРОВАНИЕ ЗАДАНИЯ НА ПРОЕКТИРОВАНИЕ ФОРМИРОВАНИЕ СМЕТНОЙ СТОИМОСТИ ПНР ПРОЕКТНОЙ ОРГАНИЗАЦИЕЙ Включение требований по разработке Технологического регламента по разработке Технологического регламента по учёту затрат в сметной документации на выполнение ПНР по ПНР к закупочной документации к составу документации, подлежащей разработке, необходимой и достаточной для производства ПНР и комплексного опробования (ПЛА, ПЛАРН, Пусковая инструкция, Программа ПНР и комплексного опробования) о представлении поставщиком (разработчиком АСУ ТП и ПАЗ) «Программы и методики предварительных и приёмочных испытаний АСУ ТП и ПАЗ», согласованной с проектным институтом и Застройщиком (Техническим заказчиком); требования к выполнению ПНР с учётом разделения на индивидуальные испытания и комплексное опробование, с учётом выполнения требований технологического регламента. о разработке эксплуатационной документации необходимой и достаточной для безопасной эксплуатации объекта (цеха, установки) в дальнейшем локальных сметных расчетов на оборудование и системы, согласно действующим ГЭСНп, ( ФЕРп, ТЕРп ) №№1-9, с выделением работ "вхолостую" и "под нагрузкой". технически обоснованных расчетов трудоемкости на производство ПНР выбранного Заказчиком к поставке основного технологического оборудования локальных сметных расчетов на основное технологическое оборудование, согласно ВСН-02-91 (Газпром) "Ценник на пусконаладочные работы. Оборудование предприятий газовой промышленности, с выделением работ "вхолостую" и "под нагрузкой". Систематизация требований к процессу — ключ к реализации стратегических изменений подхода к ПНР Системный подход в определении ресурсов и стоимости ПНР Сметная стоимость формируется в процентном отношении от стоимости оборудования (от 3 до 7%) в сводном сметном расчете ВКЛЮЧЕНИЕ ТРЕБОВАНИЙ ФОРМИРОВАНИЕ

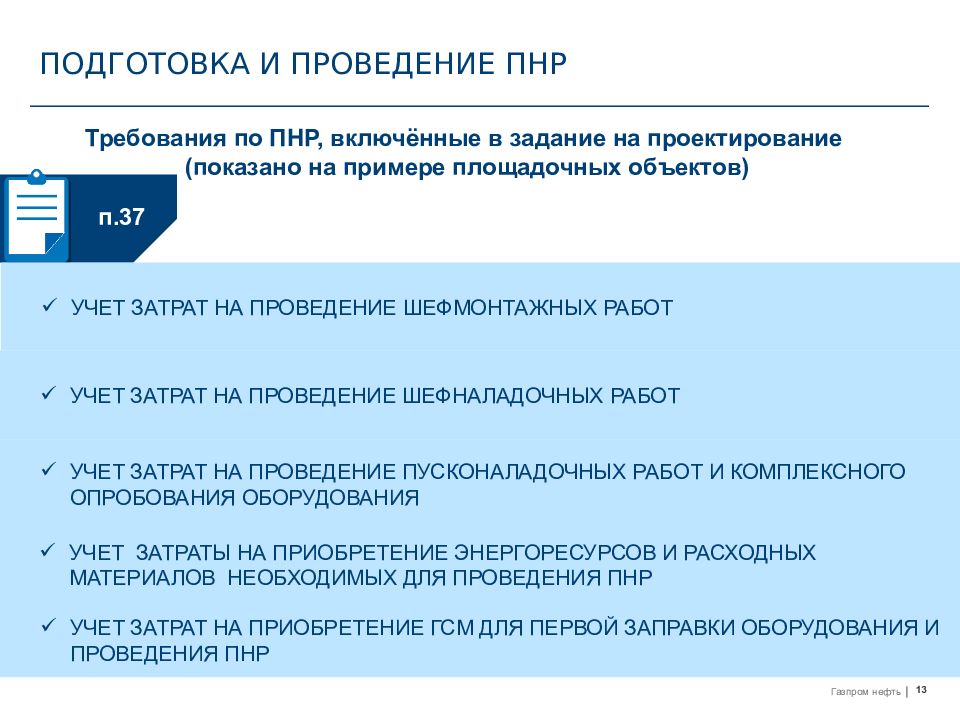

ПОДГОТОВКА И ПРОВЕДЕНИЕ ПНР п.3 7 УЧЕТ ЗАТРАТ НА ПРОВЕДЕНИЕ ШЕФМОНТАЖНЫХ РАБОТ УЧЕТ ЗАТРАТ НА ПРОВЕДЕНИЕ ШЕФНАЛАДОЧНЫХ РАБОТ УЧЕТ ЗАТРАТ НА ПРОВЕДЕНИЕ ПУСКОНАЛАДОЧНЫХ РАБОТ И КОМПЛЕКСНОГО ОПРОБОВАНИЯ ОБОРУДОВАНИЯ УЧЕТ ЗАТРАТЫ НА ПРИОБРЕТЕНИЕ ЭНЕРГОРЕСУРСОВ И РАСХОДНЫХ МАТЕРИАЛОВ НЕОБХОДИМЫХ ДЛЯ ПРОВЕДЕНИЯ ПНР УЧЕТ ЗАТРАТ НА ПРИОБРЕТЕНИЕ ГСМ ДЛЯ ПЕРВОЙ ЗАПРАВКИ ОБОРУДОВАНИЯ И ПРОВЕДЕНИЯ ПНР Требования по ПНР, включённые в задание на проектирование (показано на примере площадочных объектов)
Предоставление необходимости проведения шефмонтажных и шефналадочных работ п.3 8 Предоставление необходимости проведения пусконаладочных работ Сохранения гарантийного срока в случае отказа от привлечения сотрудников поставщика к проведению ШМР и (или) ПНР Предоставление поставщиком информации об особых квалификационных требованиях аттестации к сотрудникам строительно-монтажных и пусконаладочных организаций Представление поставщиком информации о собственных лицензированных центрах обучения Обучение эксплуатационного персонала навыкам пуска и безопасной эксплуатации поставленного оборудования Включение в объём стоимость поставки оборудования шефмонтажных, пусконаладочных работ, ЗИП Включение в комплект поставки зип для проведения пнр и на гарантийный период эксплуатации оборудования. ТРЕБОВАНИЯ ПО ПНР, ВКЛЮЧЁННЫЕ В ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ (ПОКАЗАНО НА ПРИМЕРЕ ПЛОЩАДОЧНЫХ ОБЪЕКТОВ)
ФОРМИРОВАНИЕ СТОИМОСТИ ШМР, ШНР И ПНР ИЗГОТОВИТЕЛЯМИ (ПОСТАВЩИКАМИ) ОБОРУДОВАНИЯ ПРИЁМКА ОБОРУДОВАНИЯ НЕПОСРЕДСТВЕННО НА ПЛОЩАДКЕ ЗАВОДА-ИЗГОТОВИТЕЛЯ Одной строкой, в составе тендерной документации на поставку оборудования технически обоснованных расчетов трудоемкости выполнения ШМР технически обоснованных расчетов трудоемкости выполнения ШНР технически обоснованных расчетов трудоемкости выполнения ПНР оборудования, не вошедшего в ГЭСНп ( ТЕРп, ФЕРп ) сборники №№1-9, ВСН-02-91 (Газпром) локальных сметных расчетов в соответствии с требованиями ГЭСНп ( ТЕРп, ФЕРп ) сборники №№1-9 локальных сметных расчетов в соответствии с требованиями ВСН-02-91 (Газпром) Проводят проверку эксплуатационной и конструкторской документации на предмет наличия схем, чертежей, описания процедур, необходимых для производства ПНР Рассмотрение и согласование инструкций по наладке и комплексному опробованию, пусковых инструкций и пр. Обоснованность обязательств Ведомственный контроль качества ФОРМИРОВАНИЕ «ЗАВОДСКАЯ ПРИЕМКА» Присутствуют представители МТО, службы эксплуатации Присутствуют представители МТО, службы эксплуатации, Группы сопровождения ПНР, организации в рамках ОТС
ЗАКУПКА УСЛУГ ПНР ТРЕБОВАНИЯ НА ЗАКУПКУ УСЛУГ ФОРМИРОВАНИЕ ТРЕБОВАНИЙ ПО ПНР ПРИ ОФОРМЛЕНИИ ЗАКУПОЧНОЙ ДОКУМЕНТАЦИИ Закупочная техническая документация, при закупке сопутствующих работ (услуг) по ПНР (ШМР, ШНР) должна содержать следующую информацию: наименование и цели, с указанием краткой характеристики того, что необходимо заказчику; перечень работ (услуг) и их объёмы (количество) действий, требуемых от исполнителя с учётом реальных потребностей заказчика; место выполнения работ (оказания услуг) с указанием конкретного адреса; условия выполнения работ (оказания услуг); сроки или периоды выполнения работ (оказания услуг) с указанием: периода, в течение которого они должны быть выполнены (оказаны); срока с момента заключения договора (уплаты аванса, иного момента), с которого исполнитель должен приступить к выполнению работ (оказанию услуг); общие требования к выполнению работ (оказанию услуг), их качеству, в том числе технологии оказания услуг, методам и методики оказания услуг; требования к персоналу исполнителя работ по ПНР (ШМР, ШНР), в части наличия необходимых аттестаций, его количественного состава и квалификации; требования к безопасности выполнения работ (оказания услуг) и безопасности результатов услуг; требования по передаче заказчику технических и иных документов по завершению работ и сдаче услуг; требования по техническому обучению эксплуатационного персонала заказчика работе на подготовленных объектах; требования к гарантии качества работ (услуг), минимально приемлемые для заказчика либо жёстко установленные обязанности исполнителя в гарантийный период; требования по сроку гарантий качества на результаты работ (услуг), минимально приемлемые для заказчика либо жёстко установленные сроки); Участник закупки предоставляет: - сметы на проведение соответствующих видов работ, выполненные ресурсным (базисно-индексным методом в ценах 2001г.) в соответствии с требованиями действующей нормативной базы ( ТЕРп, ФЕРп, ГЭСНп, [11]), по трудозатратам выраженную человеко-часах, с указанием: 1) должностей исполнителей; 2) квалификации (категория, разряд); 3) часовой тарифной ставки; 4)периода выполнения работ в днях, с приложением табель-календаря, расшифровывающего продолжительность пребывания каждого на объекте строительства на протяжении всего периода работ. - документы, подтверждающие право выполнение заявленных работ Расчет стоимости ПНР, ШМР, ШНР в тендерном предложении на поставку представлен одной строкой
ВАРИАНТЫ КОНТРАКТОВАНИЯ/ЗАКУПКИ СЛОЖНОГО ОБОРУДОВАНИЯ ДОГОВОР комплексной поставки находится на проработке у КС и ДМТО ДАННЫЙ ВИД ЗАКЛЮЧЕНИЯ ДОГОВОРОВ ЯВЛЯЕТСЯ ПРЕРОГАТИВНЫМ

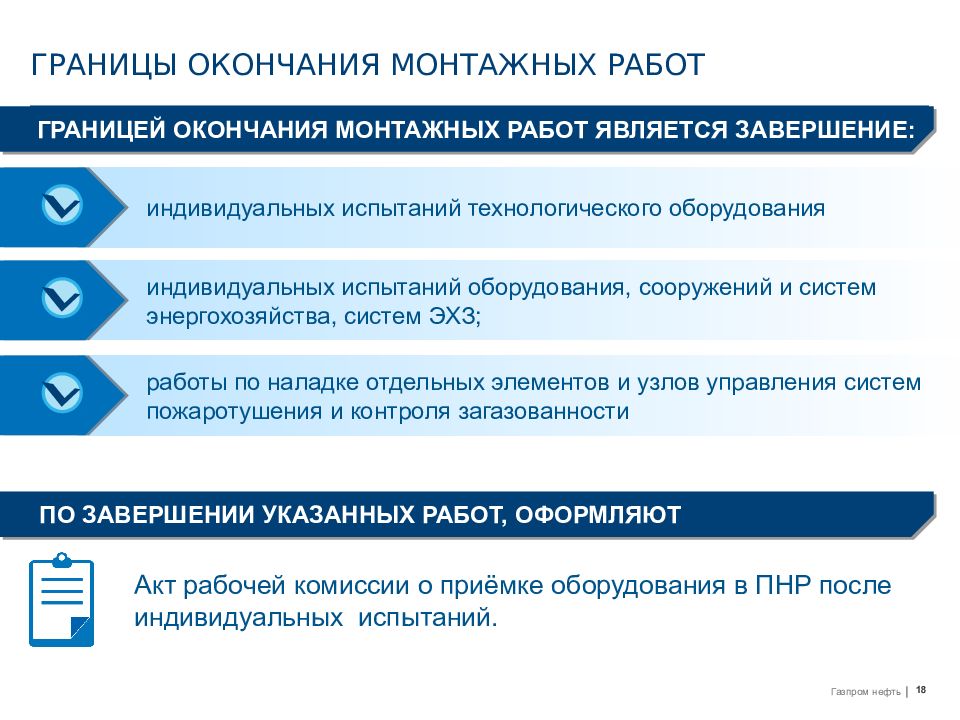

ГРАНИЦЕЙ ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ ЯВЛЯЕТСЯ ЗАВЕРШЕНИЕ: индивидуальных испытаний технологического оборудования индивидуальных испытаний оборудования, сооружений и систем энергохозяйства, систем ЭХЗ; работы по наладке отдельных элементов и узлов управления систем пожаротушения и контроля загазованности ПО ЗАВЕРШЕНИИ УКАЗАННЫХ РАБОТ, ОФОРМЛЯЮТ Акт рабочей комиссии о приёмке оборудования в ПНР после индивидуальных испытаний.
Пусконаладочные работы должны выполнять организации являющиеся членами СРО, имеющими допуск на данные виды работ, а также соответствующую структуру. ОРГАНИЗАЦИЯ ДОЛЖНА ПРЕДОСТАВИТЬ СЛЕДУЮЩИЕ ДОКУМЕНТЫ Свидетельство, что организация является членом СРО и имеет допуск на определённые виды работ; Перечень средств измерения, с действующим сроком поверки, и оборудования в количестве, обеспечивающем качественное выполнение работ, с указанием даты проведения калибровки и государственной поверки; Документы, свидетельствующие о наличии полномочий и квалификации для выполнения ПНР и метрологических работ на конкретных типах оборудования; Заключение об организационно-технической готовности организации; Приказ о назначении ответственных лиц за организацию и безопасное производство работ;
ДО НАЧАЛА ПНР ДЛЯ КАЖДОГО ВИДА ОБОРУДОВАНИЯ Должны быть завершены монтаж и подключение всего основного и связанного с ним вспомогательного оборудования в соответствии с требованиями рабочей документации, инструкций по монтажу и эксплуатации, разработанных изготовителем (поставщиком) оборудования; Подано электропитание по постоянной схеме До начала ПНР должны быть получены разрешительные документы в Ростехнадзоре на проведение пусконаладочных работ. В процессе проведения ПНР должны использоваться средства измерения с действующими сроками межповерочных или межкалибровочных интервалов
Организационное обеспечение; Техническое обеспечение; Материальное и транспортное обеспечение; ПОДГОТОВИ-ТЕЛЬНЫЙ ЭТАП 1 Проведение предпусковых технологических операций; Опробования различных режимов технологического процесса на инертных средах. ЭТАП НАЛАДОЧНЫХ РАБОТ 2 Выполняется проверка, регулировка и обеспечение совместной взаимосвязанной работы оборудования; Проводятся испытания оборудования в различных режимах работы в соответствии с утверждённой программой комплексной наладки. ЭТАП КОПЛЕКСНОГО ОПРОБОВАНИЯ 3 ПУСКОНАЛАДОЧНЫЕ РАБОТЫ ВЫПОЛНЯЕМЫЕ НА ОСНОВНОМ ТЕХНОЛОГИЧЕСКОМ ОБОРУДОВАНИИ, ПРИНЯТО ДЕЛИТЬ НА ТРИ ОСНОВНЫХ ЭТАПА:
Подготовительный этап Этап наладочных работ Комплексное Опробование Договора Схема распределения работ между подрядчиками График проведения ПНР Программы проведения ПНР Приказ о создании РК Акты готовности оборудования к ПНР Журнал производства работ Замечания к СМР Акты о выявленных дефектах оборудования Акт по форме ОС16 Технические Акты, отчёты, протоколы Исполнительная документация по СМР Акты рабочей комиссии об окончании ИИ Журнал производства работ Акт о выявленных дефектах оборудования Акт по форме ОС16 Исполнительная документация по ПНР Заказчик Генподрядчик по ПНР Генподрядчик по СМР Акты рабочей комиссии об окончании КО
1. ПОДГОТОВИТЕЛЬНЫЙ ЭТАП Открытие финансирования пусконаладочных работ; Разработка программ проведения ПНР и КО Составление сметной документации; Изучение и анализ сметной документации ; Разработка мероприятий по соблюдению требования охраны труда, промышленной и пожарной безопастности. Формирование схемы взаимодействия организаций при выполнении работ; Это уж точно в начало!

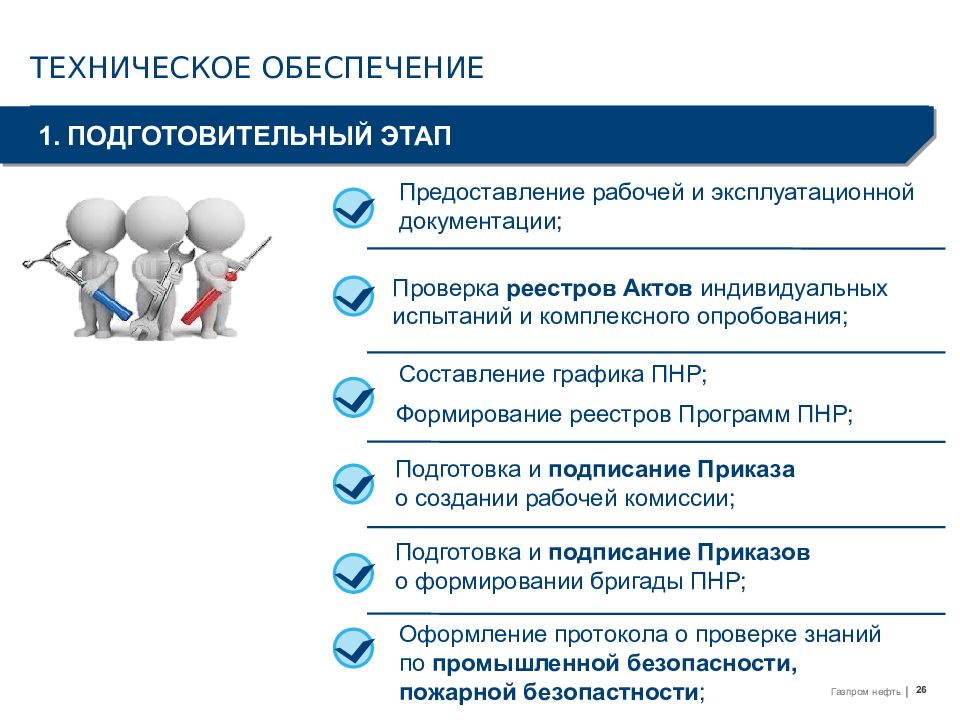

1. ПОДГОТОВИТЕЛЬНЫЙ ЭТАП Проверка реестров Актов индивидуальных испытаний и комплексного опробования; Составление графика ПНР; Подготовка и подписание Приказа о создании рабочей комиссии; Подготовка и подписание Приказов о формировании бригады ПНР; Оформление протокола о проверке знаний по промышленной безопасности, пожарной безопастности ; Предоставление рабочей и эксплуатационной документации; Формирование реестров Программ ПНР;
Распределение объёмов и видов товарно-материальных ресурсов, необходимых для производства ПНР, целесообразно предусматривать в договоре на выполнение работ (оказания услуг). МАТЕРИАЛЬНОЕ И ТРАНСПОРТНОЕ ОБЕСПЕЧЕНИЕ 1. ПОДГОТОВИТЕЛЬНЫЙ ЭТАП Производственными помещениями; Оборудованием, средствами измерения, материалами, энергоресурсами и средствами связи; Жильём, при необходимости; Питанием; Транспортное обеспечение (организация прибытия/убытия специалистов, организация перевозок в районах выполнения работ).
Программа выполнения пусконаладочных работ и комплексного опробования является обязательным приложением к договору между заказчиком (застройщиком) и исполнителем. Почему эта информация в этом месте – это должно быть раньше – в подготовительном этапе!!!!
ПРОГРАММЫ И МЕТОДИКИ ПРОВЕДЕНИЯ ПУСКОНАЛАДОЧНЫХ РАБОТ Программа проведения пусконаладочных работ представляет собой документ, в котором чётко расписан весь перечень действий, который будет производиться ответственным исполнителем.
ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ ПОДГОТОВИТЕЛЬНОГО ЭТАПА Месячно-суточный график проведения пусконаладочных работ,; График (графики) присутствия представителей заводов-изготовителей; Документы, подтверждающие присутствие на объекте представителей заводов-изготовителей (поставщиков) оборудования; Ведомость (перечень) выявленных замечаний, с отметками об их устранении; Журнал производства работ по наладке оборудования; Акты приёмки оборудования и арматуры для проведения ПНР; Акт о выполненных работах, унифицированной формы ПН – 2 (КС – 2); Справку о стоимости работ, унифицированной формы ПН – 3 (КС – 3); Журнал учёта выполненных работ, унифицированных форм КС-6 и КС-6а; Программы проведения ПНР по видам оборудования (если они не были разработаны в составе РД (ПД)).

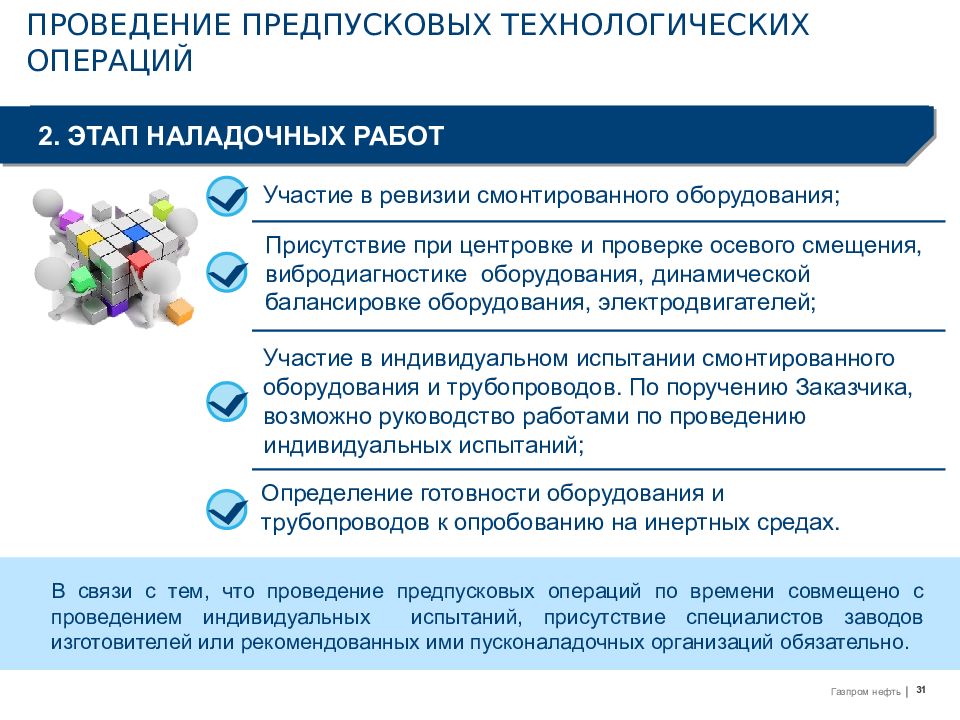

2. ЭТАП НАЛАДОЧНЫХ РАБОТ В связи с тем, что проведение предпусковых операций по времени совмещено с проведением индивидуальных испытаний, присутствие специалистов заводов изготовителей или рекомендованных ими пусконаладочных организаций обязательно. Участие в ревизии смонтированного оборудования; Присутствие при центровке и проверке осевого смещения, вибродиагностике оборудования, динамической балансировке оборудования, электродвигателей; Участие в индивидуальном испытании смонтированного оборудования и трубопроводов. По поручению Заказчика, возможно руководство работами по проведению индивидуальных испытаний; Определение готовности оборудования и трубопроводов к опробованию на инертных средах.

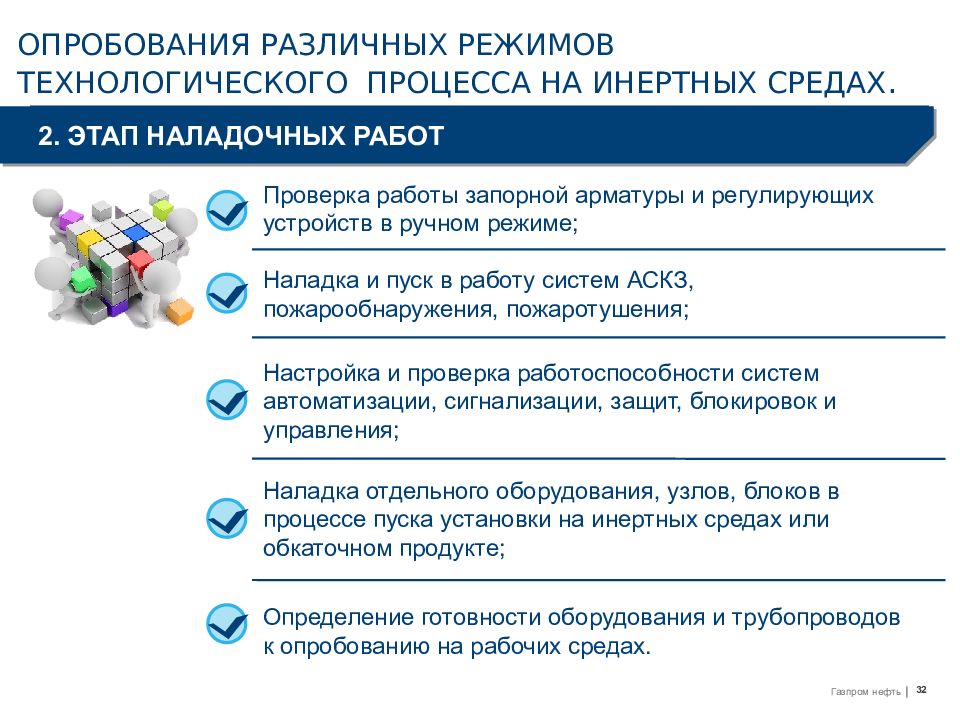

2. ЭТАП НАЛАДОЧНЫХ РАБОТ Проверка работы запорной арматуры и регулирующих устройств в ручном режиме; Наладка и пуск в работу систем АСКЗ, пожарообнаружения, пожаротушения; Настройка и проверка работоспособности систем автоматизации, сигнализации, защит, блокировок и управления; Наладка отдельного оборудования, узлов, блоков в процессе пуска установки на инертных средах или обкаточном продукте; Определение готовности оборудования и трубопроводов к опробованию на рабочих средах.
2. ЭТАП НАЛАДОЧНЫХ РАБОТ После завершения ПНР «в холостую» (на инертных средах), оформляется: Промежуточный «Акта о готовности оборудования (цеха, установки) к приёмке рабочих сред»; Приказ, о начале опытной эксплуатации систем автоматизации, сроком не менее двух месяцев; Приказ о проведении предпускового обзора PHSER К моменту начала ПНР «под нагрузкой» должны быть приняты: Системы автоматизации (АСУ ТП, АСКЗ, СОУЭ, АПС и др.) и пожарообнаружения - в опытную эксплуатацию; Автоматические установки пожаротушения - в постоянную эксплуатацию. При подаче исходного продукта (нефти, пластовой жидкости, газа, конденсата) на объект установка подготовки (цех, производство) становятся опасными производственными объектами (ОПО). Все работы должны выполняться после оформления наряд-допуска, на выполнение работ с повышенной опасностью. При переходе на следующий этап необходимо провести предпусковой обзор PHSER с привлечением независимых экспертов с последующим оформлением отчёта

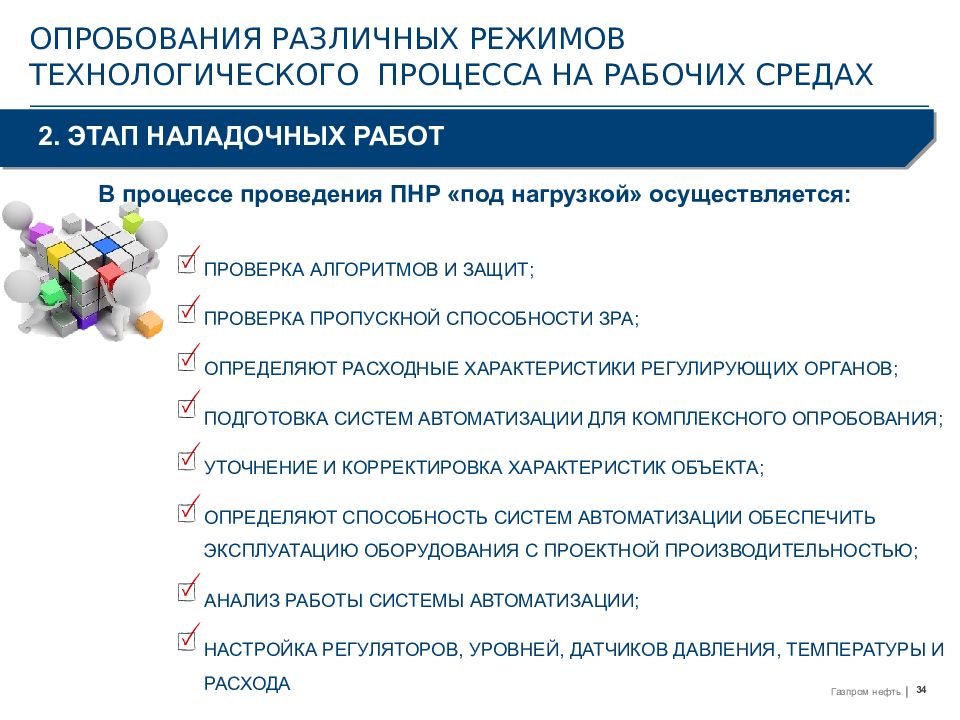

2. ЭТАП НАЛАДОЧНЫХ РАБОТ В процессе проведения ПНР «под нагрузкой» осуществляется: ПРОВЕРКА АЛГОРИТМОВ И ЗАЩИТ; ПРОВЕРКА ПРОПУСКНОЙ СПОСОБНОСТИ ЗРА; ОПРЕДЕЛЯЮТ РАСХОДНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛИРУЮЩИХ ОРГАНОВ; ПОДГОТОВКА СИСТЕМ АВТОМАТИЗАЦИИ ДЛЯ КОМПЛЕКСНОГО ОПРОБОВАНИЯ; УТОЧНЕНИЕ И КОРРЕКТИРОВКА ХАРАКТЕРИСТИК ОБЪЕКТА; ОПРЕДЕЛЯЮТ СПОСОБНОСТЬ СИСТЕМ АВТОМАТИЗАЦИИ ОБЕСПЕЧИТЬ ЭКСПЛУАТАЦИЮ ОБОРУДОВАНИЯ С ПРОЕКТНОЙ ПРОИЗВОДИТЕЛЬНОСТЬЮ; АНАЛИЗ РАБОТЫ СИСТЕМЫ АВТОМАТИЗАЦИИ; НАСТРОЙКА РЕГУЛЯТОРОВ, УРОВНЕЙ, ДАТЧИКОВ ДАВЛЕНИЯ, ТЕМПЕРАТУРЫ И РАСХОДА Оформить более компактно!

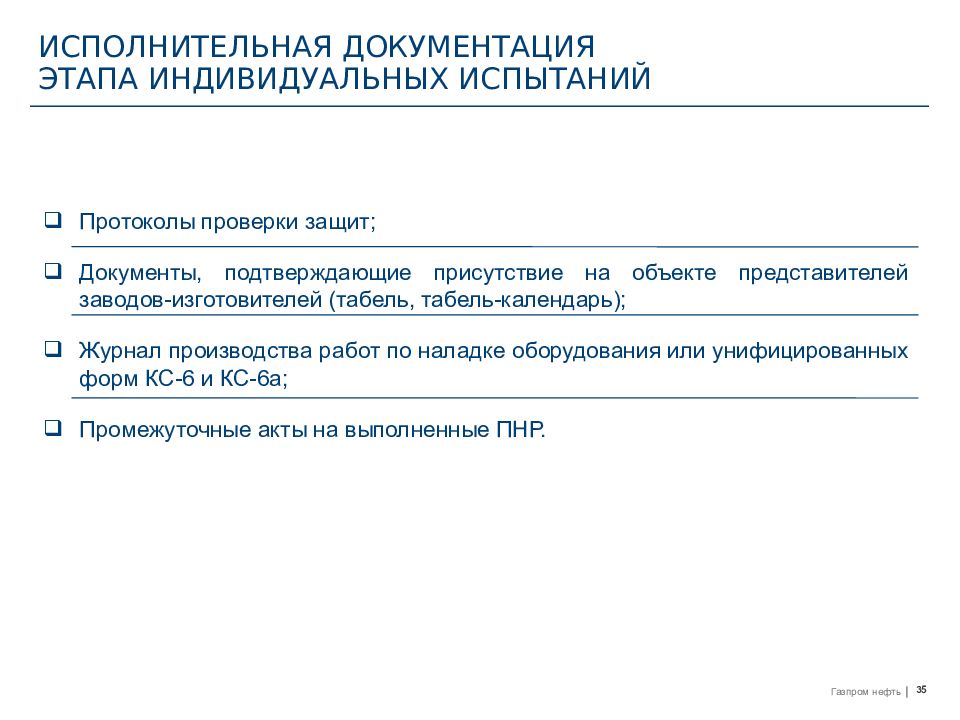

ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ ЭТАПА ИНДИВИДУАЛЬНЫХ ИСПЫТАНИЙ Протоколы проверки защит; Документы, подтверждающие присутствие на объекте представителей заводов-изготовителей (табель, табель-календарь); Журнал производства работ по наладке оборудования или унифицированных форм КС-6 и КС-6а; Промежуточные акты на выполненные ПНР.
ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ ЭТАПА НАЛАДОЧНЫХ РАБОТ Ведомость дефектов и недоделок с отметками об их устранении ; Журнал производства работ по наладке оборудования; Акт готовности оборудования (системы) к приёму рабочих сред; Акт готовности оборудования к проведению комплексного опробования; Документы, подтверждающие присутствие на объекте представителей заводов-изготовителей; Акт о выполненных работах, унифицированной формы ПН – 2 (КС – 2); Справку о стоимости работ, унифицированной формы ПН – 3 (КС – 3) Журнал учёта выполненных работ, унифицированных форм КС-6 и КС-6а.
СФОРМИРОВАН И ВКЛЮЧЕН В СОСТАВЕ СК ПО ПНР ЧЕК-ЛИСТ (КОНЪЮКТУРНЫЙ ОБЗОР) ПО ОПРЕДЕЛЕНИЮ ГОТОВНОСТИ ОБЯЗАТЕЛЬСТВ К ПРОВЕДЕНИЮ РАБОТ Работы, выполняемые на стадии разработки документации "ПРОЕКТ" и (или) "РД" Разработаны: Технологический регламент, Программа проведения шеф-наладочных работ, ПЛА, ПЛАНР, ПМЛА, ПЛАС Сметы на ПНР «в холостую» и «под нагрузкой» Пусковая инструкция и инструкция по эксплуатации средств автоматизации Работы, выполняемые на стадии заключения договора с подрядчиком по СМР Наличие договора на производство ПНР, оформлена «Разделительная ведомость» по наладке оборудования, всех инженерных систем зданий, сооружений, поставляемых комплектно, с проведением комплексного опробования всех инженерных систем. Работы, выполняемые на стадии заключения договора с поставщиком оборудования В договоре с поставщиком оборудования учтены: Шеф-монтажные работы Пусконаладочные работы Наличие ЗИП для проведения ПНР Обучение при проведении ПНР Работы, выполняемые на стадии заключения договора с подрядчиком по ПНР Заключен договор на производство ПНР: технологического оборудования, систем автоматизации и связи, на разработку эксплуатационной документации Работы, выполняемые на подготовительной стадии ПНР Оформлены Акты окончания работ по монтажу систем автоматизации и т предмонтажной проверки приборов и средств автоматизации. Получено разрешение на монтаж Утверждена "Программа ПНР и комплексного опробования«, эксплуатационный персонал допущен к Произведен прием энергоресурсов и инертных сред для проведения предпусковых операций Работы, выполняемые на стадии индивидуальных испытаний Налажены системы: электроснабжения. Подано напряжения по постоянной схеме автоматизации, Введена в опытную эксплуатацию водоснабжения, и водоотведения пожаротушения. Оформлен приказ о вводе в эксплуатацию топливоснабжения. Получено разрешения на ПНР теплоснабжения, обогрева трубопроводов (теплоспутники, электрообогрев) Подписан "Акт рабочей комиссии о приёмке оборудования после индивидуальных испытаний" Этап предпускового обзора PHESER Выпущены приказы о назначении ответственных за проведение и за безопасную эксплуатацию оборудования. Проведен предпусковой обзор PHSER, завершена приемка рабочей комиссией Устранены высококритичные рекомендации предпускового PHSER и замечания по акту рабочей комиссии Подписан "Акт готовности оборудования, систем, приему рабочих сред" ПНР, выполняемые " под нагрузкой" Произведен прием рабочих сред, проведены ПНР «под нагрузкой» основного технологического оборудования Оформлен Акт готовности оборудования к проведению комплексного опробования Работы, выполняемые на стадии проведения комплексного опробования Комплексное опробование оборудования Оформлен «Акт рабочей комиссии о приемке оборудования после комплексного опробования» ОПРОБОВАНО ПРИ PHSER ОК, переместить выше! когда он актуален? До начала планирования ПНР, в период монтажа оборудования – уточните!

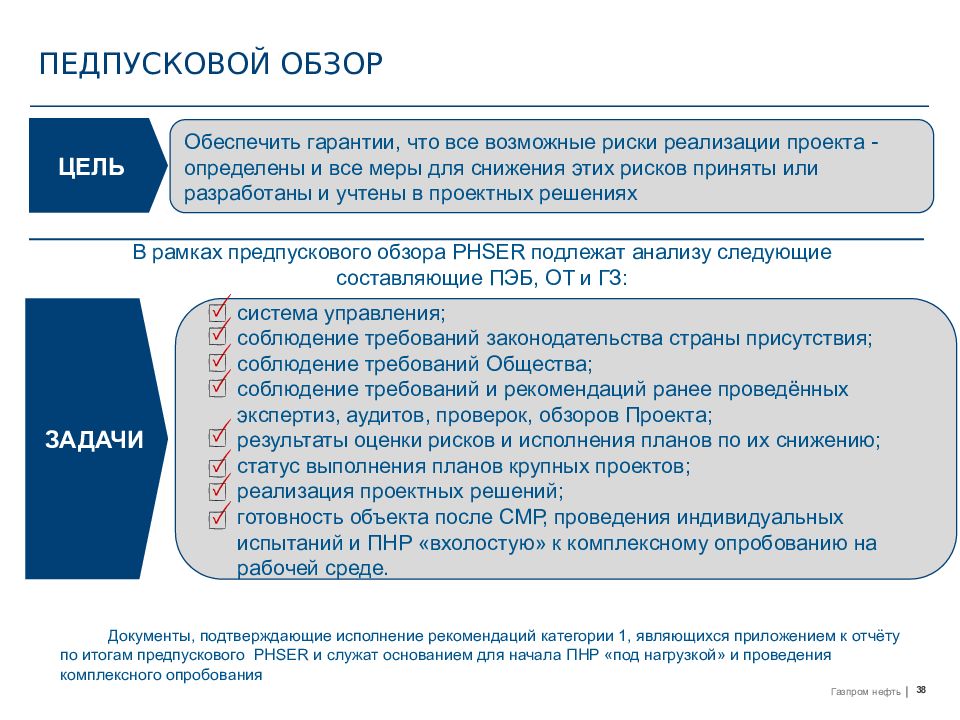

ПЕДПУСКОВОЙ ОБЗОР Документы, подтверждающие исполнение рекомендаций категории 1, являющихся приложением к отчёту по итогам предпускового PHSER и служат основанием для начала ПНР «под нагрузкой» и проведения комплексного опробования ЗАДАЧИ Обеспечить гарантии Руководству Общества в том, что все возможные риски реализации проекта, которые могут явиться причиной аварий, несчастных случаев среди персонала, нанесения ущерба населению, окружающей среде, репутации Общества, определены и все меры для снижения этих рисков приняты или разработаны и учтены в проектных ЦЕЛЬ ЗАДАЧА ЦЕЛЬ ЦЕЛЬ Обеспечить гарантии, что все возможные риски реализации проекта - определены и все меры для снижения этих рисков приняты или разработаны и учтены в проектных решениях система управления; соблюдение требований законодательства страны присутствия; соблюдение требований Общества; соблюдение требований и рекомендаций ранее проведённых экспертиз, аудитов, проверок, обзоров Проекта; результаты оценки рисков и исполнения планов по их снижению; статус выполнения планов крупных проектов; реализация проектных решений; готовность объекта после СМР, проведения индивидуальных испытаний и ПНР «вхолостую» к комплексному опробованию на рабочей среде. В рамках предпускового обзора PHSER подлежат анализу следующие составляющие ПЭБ, ОТ и ГЗ:
руководитель/заместитель руководителя проекта; руководитель функции ПЭБ, ОТ и ГЗ; главный инженер проекта; руководитель функции по строительству; главный инженер объекта/начальник установки. ПЕДПУСКОВОЙ ОБЗОР СОСТАВ КОМИССИИ РЕЗУЛЬТАТ РАБОТЫ Состав команды предпускового обзора PHSER формируется Заказчиком исходя из состава и стадии конкретного проекта. Определяется степень готовности объекта к безопасной и надёжной эксплуатации. Проводится детальный анализ: технологического регламента; инструкций по пуску; квалификации эксплуатирующего персонала; готовность системы пожаротушения; отработки параметров системы ПАЗ и системы автоматизации технологического процесса, и т.д. определяют достаточность мер защиты персонала на объекте; формируют предложения, мероприятия по снижению рисков в виде рекомендаций.
3. ЭТАП КОМПЛЕКСНОГО ОПРОБОВАНИЯ Работы по КОМПЛЕКСНОМУ ОПРОБОВАНИЮ ОБОРУДОВАНИЯ проводятся в соответствии с утверждённой техническим руководителем эксплуатационной организации «ПРОГРАММОЙ КОМПЛЕКСНОГО ОПРОБОВАНИЯ». ПОРЯДОК ПРОВЕДЕНИЯ Характерные особенности организации и порядка проведения комплексного опробования технологической схемы и пусконаладочных работ по отдельным видам производств определяются: технологическими регламентами; пусковыми инструкциями; графиками, устанавливающими этапы, очерёдность и особые условия пуска и наладки Указанные документы разрабатываются предприятиями совместно с проектными организациями и утверждаются в устанавливаемом порядке. В период комплексного опробования осуществляется: технологическая отладка функциональных узлов; отладка систем автоматизированного управления; корректировка эксплуатационной технической документации; отработка режимов управления и взаимодействия между оперативным персоналом эксплуатирующей организации в условиях действующей АСУ ТП и при ее отказах; опытная эксплуатация систем автоматизации

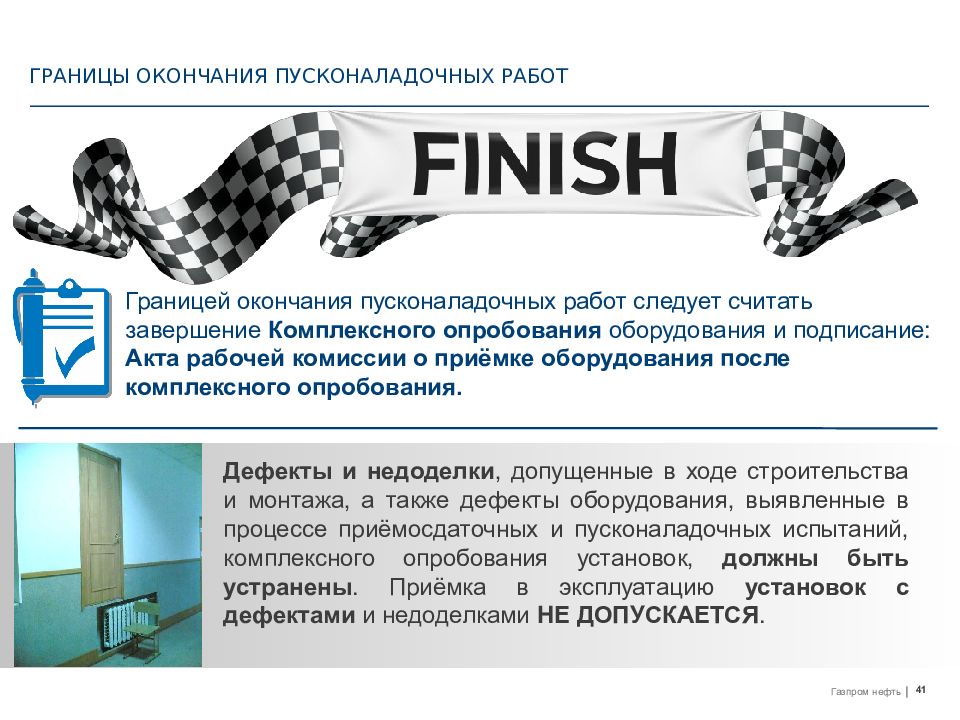

Границей окончания пусконаладочных работ следует считать завершение Комплексного опробования оборудования и подписание: Акта рабочей комиссии о приёмке оборудования после комплексного опробования. Дефекты и недоделки, допущенные в ходе строительства и монтажа, а также дефекты оборудования, выявленные в процессе приёмосдаточных и пусконаладочных испытаний, комплексного опробования установок, должны быть устранены. Приёмка в эксплуатацию установок с дефектами и недоделками НЕ ДОПУСКАЕТСЯ.
ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ ЭТАПА КОМПЛЕКСНОГО ОПРОБОВАНИЯ Протоколы испытаний оборудования и систем; Журнал производства работ по наладке оборудования,; Исполнительную документацию по ПНР; Документы, подтверждающие присутствие на объекте представителей заводов-изготовителей (табель, табель-календарь); Акт рабочей комиссии о приёмке оборудования после комплексного опробования; Акт об окончании пусконаладочных работ; Акт о выполненных работах, унифицированной формы ПН – 2 (КС – 2); Справку о стоимости работ, унифицированной формы ПН – 3 (КС – 3) Журнал учёта выполненных работ, унифицированных форм КС-6 и КС-6а.
ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ ЭТАПА ЗАКЛЮЧИТЕЛЬНЫХ РАБОТ Технический отчёт по проведённым работам; Рекомендации по улучшению работы оборудования, установки; Акт передачи рабочего места, подписанный техническим руководителем эксплуатирующей организации; Документы, подтверждающие присутствие на объекте представителей заводов-изготовителей табель, табель-календарь; Акт о завершении работ по договору, подписанный техническим руководителем эксплуатирующей организации; Акт о выполненных работах, унифицированной формы ПН – 2 (КС – 2); Справку о стоимости работ, унифицированной формы ПН – 3 (КС – 3) Журнал учёта выполненных работ, унифицированных форм КС-6 и КС-6а.
ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ ЭТАП УПРАВЛЕНЧЕСКОГО УЧЁТА И ОТЧЁТНОСТИ Сбор, передача, обработка и анализ оперативной информации о ходе выполнения ПНР, поступающей от организаций, а также о допущенных отклонениях от графиков работ; Рассмотрение месячно -суточных графиков производства работ оформленные, в соответствии с шаблоном Ш-01.07.04-04 Форма календарного плана производства работ, поставок материалов, работы механизмов и транспорта; Контроль за выполнением месячно -суточных графиков всеми подрядными организациями, поставщиками и другими участниками строительства, обеспечение постоянного взаимодействия общестроительных, специализированных и других организаций и подразделений, участвующих в строительстве; Оперативное регулирование хода производства, координации работ, решение текущих вопросов, передача исполнителям оперативных распоряжений руководства; Проведение ежедневных диспетчерских совещаний; Подготовка рапорта руководству о выполнении сменно - и недельно-суточных графиков, месячных графиков.
ООО « Газпромнефть -НТЦ»

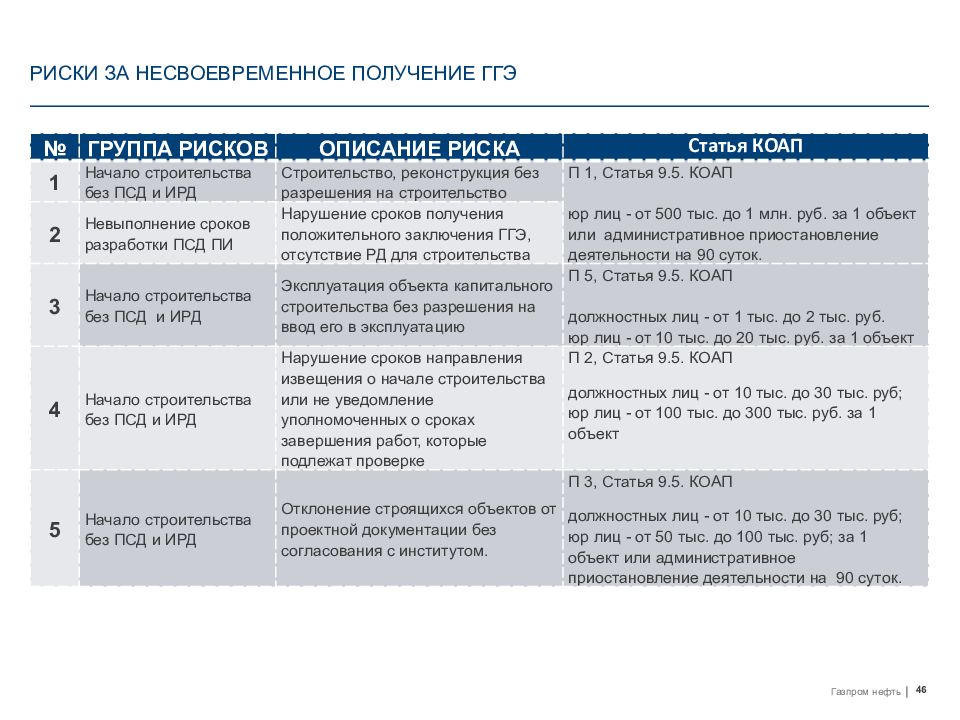

№ ГРУППА РИСКОВ ОПИСАНИЕ РИСКА Статья КОАП 1 Начало строительства без ПСД и ИРД Строительство, реконструкция без разрешения на строительство П 1, Статья 9.5. КОАП юр лиц - от 500 тыс. до 1 млн. руб. за 1 объект или административное приостановление деятельности на 90 суток. 2 Невыполнение сроков разработки ПСД ПИ Нарушение сроков получения положительного заключения ГГЭ, отсутствие РД для строительства 3 Начало строительства без ПСД и ИРД Эксплуатация объекта капитального строительства без разрешения на ввод его в эксплуатацию П 5, Статья 9.5. КОАП должностных лиц - от 1 тыс. до 2 тыс. руб. юр лиц - от 10 тыс. до 20 тыс. руб. за 1 объект 4 Начало строительства без ПСД и ИРД Нарушение сроков направления извещения о начале строительства или не уведомление уполномоченных о сроках завершения работ, которые подлежат проверке П 2, Статья 9.5. КОАП должностных лиц - от 10 тыс. до 30 тыс. руб ; юр лиц - от 100 тыс. до 300 тыс. руб. за 1 объект 5 Начало строительства без ПСД и ИРД Отклонение строящихся объектов от проектной документации без согласования с институтом. П 3, Статья 9.5. КОАП должностных лиц - от 10 тыс. до 30 тыс. руб ; юр лиц - от 50 тыс. до 100 тыс. руб ; за 1 объект или административное приостановление деятельности на 90 суток.
ОПРЕДЕЛЕНИЕ РЕАЛИЗАЦИЯ ЭКСПЛУАТАЦИЯ

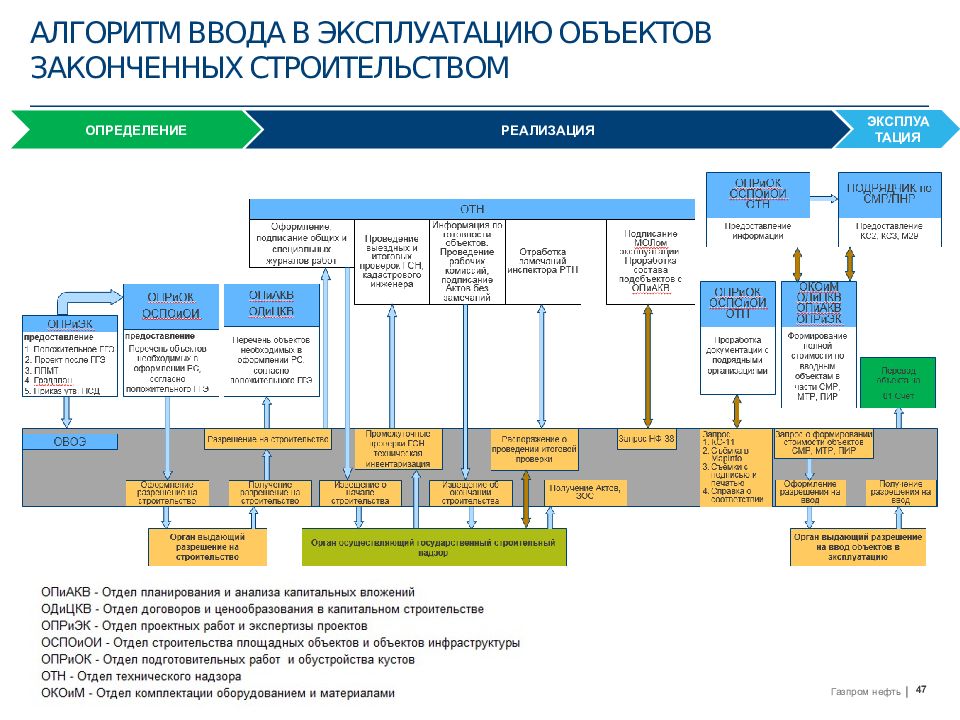

Время выдерживания сроков строительства. Перерелка ИД. Объект введён в ОФ ( управленч. у чёт) Объект закончен строительством Объект введён в эксплуатацию 1. Извещение об окончании строительства 2. Назначение проверки 3. Проведение проверки РТН 4. Подписание Актов проверки 5. Изготовление технического плана 1. Утверждение распоряжения на ЗОС 2. Получение заключения о соответствии (ЗОС) 1. Подача документов на получение РВ 2. Получение РВ 3. Передача документов в УРИ Постановка на кадастровый учёт Передача документов в Рег. палату- Расписка 64 дня 10 дней 16 дней 30 дней 120 дней 180 дней УКС УРИ 1. Формирование документов, журналов. 2. Извещение о строительстве 1. Формирование приказа ПСД. 2. Формирование заявки на РВ. 3. Получение РВ Выход ГГЭ 25 дней 18 дней 47 дней 90 дней Схема планирования ввода объектов * * * Минимально необходимый срок на основании ПСД (ПОС), сводных графиков СМР, ПНР. В зависимости от вида объекта может увеличиваться.
ВОПРОСЫ?
