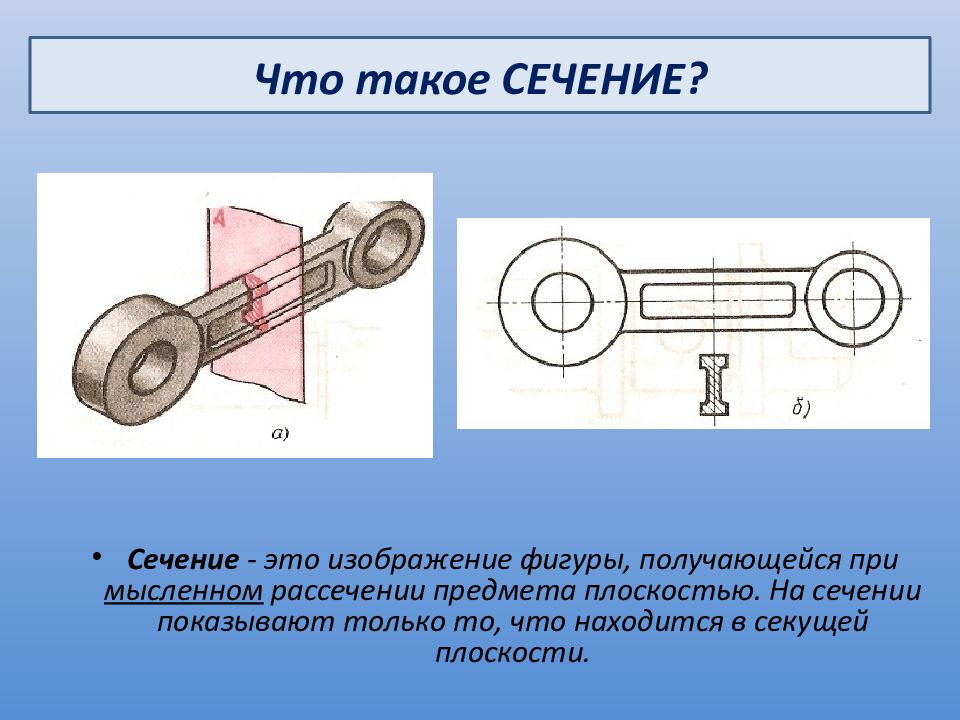

Сечение - это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится в секущей плоскости. Что такое СЕЧЕНИЕ?
По расположению на чертеже сечения разделяются на вынесенные и наложенные. Расположение сечений

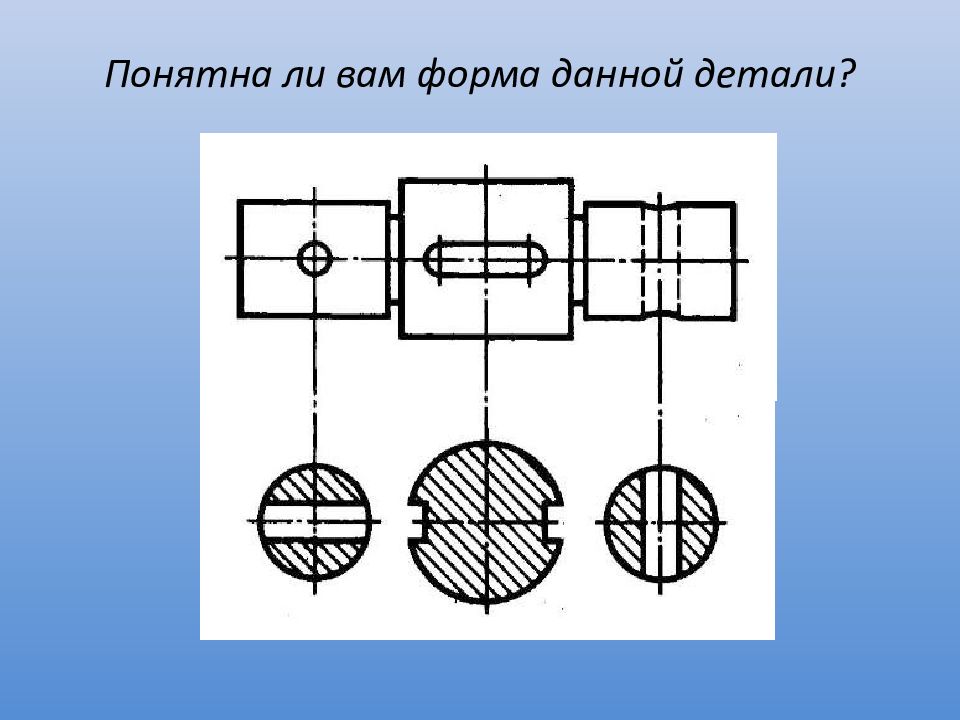

Вынесенное сечение можно выполнять тремя способами: С проекционной связью На свободном месте чертежа На продолжении следа секущей плоскости ГОСТ 2.305–68 устанавливает правила изображения и обозначения сечений.
При вынесенном сечении положение секущей плоскости указывают на чертеже линией сечения – разомкнутой линией. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2–3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Контур вынесенного сечения обводится сплошной основной линией. Фигуру сечения на чертеже выделяют штриховкой, согласно ГОСТу 2.306-68 ЕСКД (условным графическим обозначением материала детали ).
Наложенное сечение бывает двух видов: 1. Если наложенное сечение симметрично относительно секущей плоскости, то на сечении указывается только ось штрихпунктирной линией без обозначения буквами и стрелками (рис. а). 2. Если наложенное сечение представляет собой несимметричную фигуру, то проводят разомкнутую линию с указанием стрелками направления взгляда, но буквами не обозначают (рис. б).
Если сечение находится в разрыве между частями одного и того же вида, то его выполняют сплошной основной линией. У симметричных сечений указывается только ось (рис. а), а несимметричные сечения сопровождают указанием разомкнутой линии и стрелками, указывающими направление взгляда (рис.б).
Большей частью сечения выполняют в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками. Особенности выполнения сечений
Если секущая плоскость проходит через ось поверхности вращения (цилиндрической, конической или сферической), ограничивающей отверстие или углубление, то их контур на сечении показывают полностью.

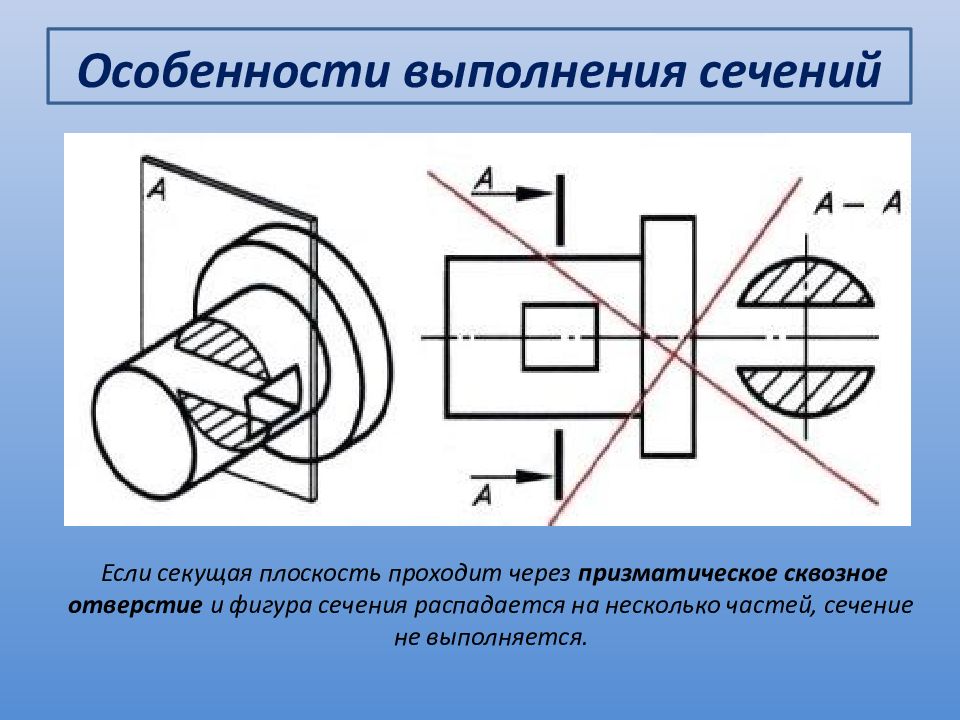

Если секущая плоскость проходит через призматическое сквозное отверстие и фигура сечения распадается на несколько частей, сечение не выполняется.
Сечение, распадающееся на отдельные части, заменяют разрезом

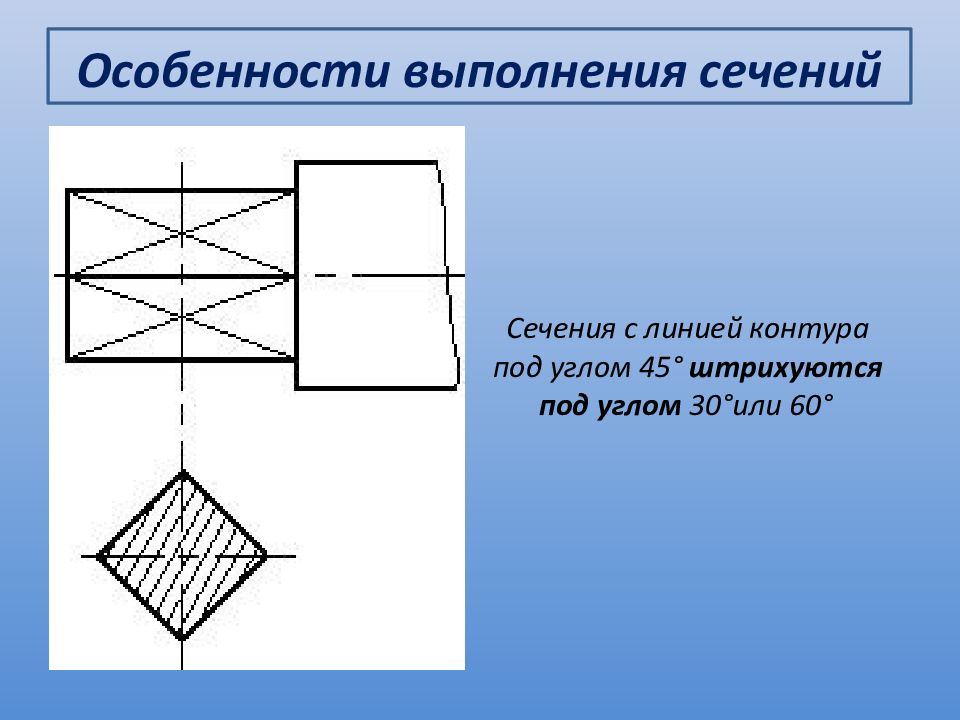

Сечения с линией контура под углом 45° штрихуются под углом 30°или 60°

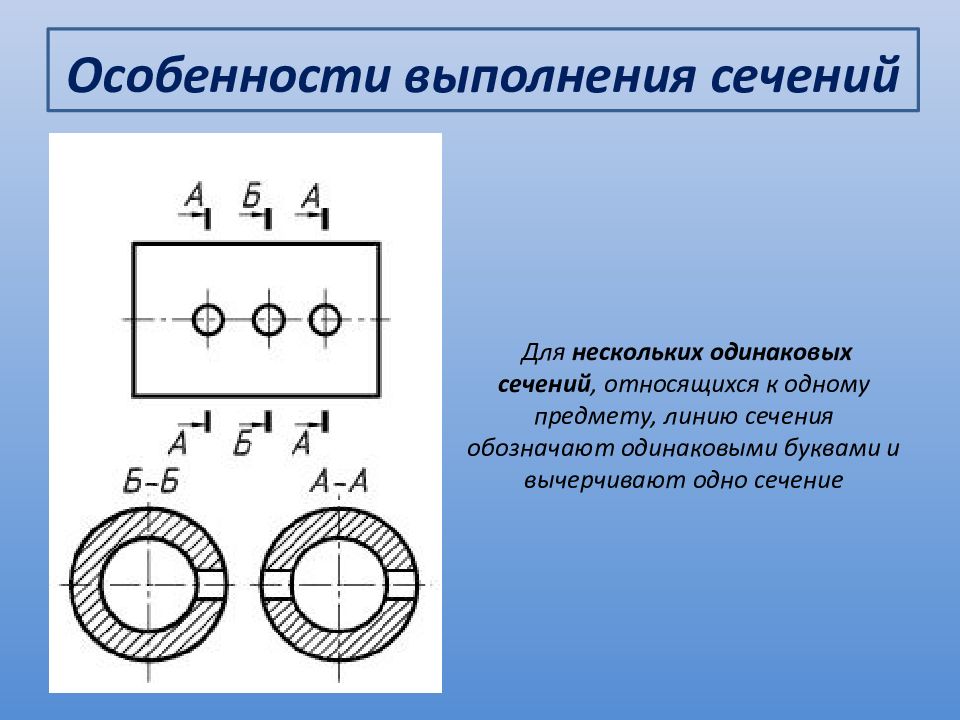

Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одинаковыми буквами и вычерчивают одно сечение
Конструктивные элементы и их изображения
Что мы называем сечением? Для чего применяют сечения? Как обозначают сечения на чертеже? Линией какой толщины обводят вынесенное сечение? Линией какой толщины обводят наложенное сечение? Линией какой толщины обводят сечение в разрыве детали? Укажите правильно выполненное сечение.

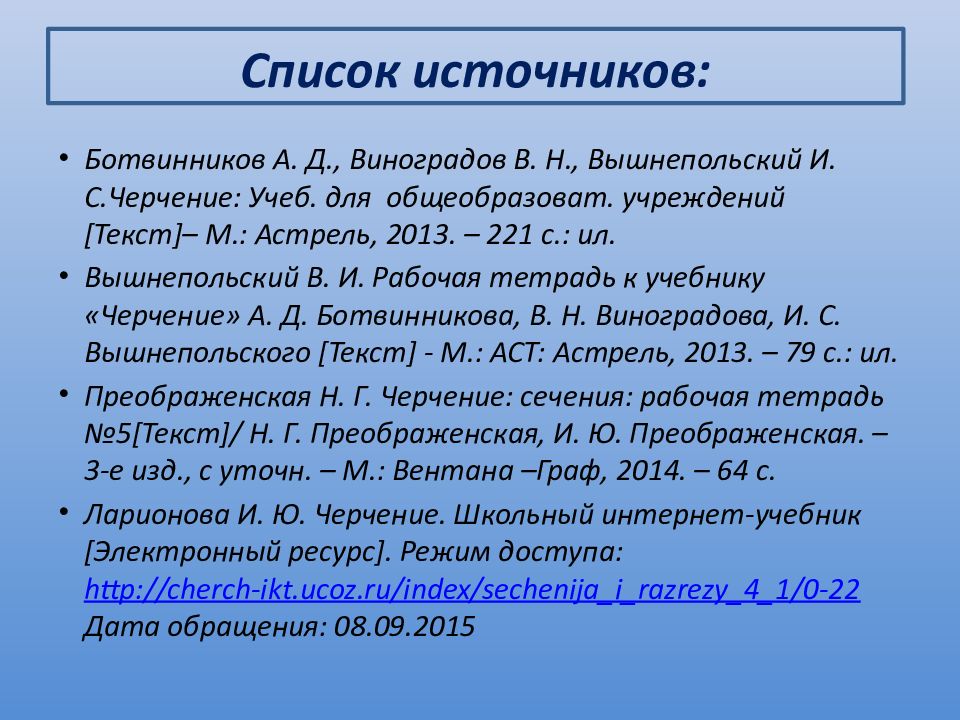

Ботвинников А. Д., Виноградов В. Н., Вышнепольский И. С.Черчение: Учеб. для общеобразоват. учреждений [ Текст ] – М.: Астрель, 2013. – 221 с.: ил. Вышнепольский В. И. Рабочая тетрадь к учебнику «Черчение» А. Д. Ботвинникова, В. Н. Виноградова, И. С. Вышнепольского [ Текст ] - М.: АСТ: Астрель, 2013. – 79 с.: ил. Преображенская Н. Г. Черчение: сечения: рабочая тетрадь №5 [ Текст ] / Н. Г. Преображенская, И. Ю. Преображенская. – 3-е изд., с уточн. – М.: Вентана –Граф, 2014. – 64 с. Ларионова И. Ю. Черчение. Школьный интернет-учебник [ Электронный ресурс ]. Режим доступа: http://cherch-ikt.ucoz.ru/index/sechenija_i_razrezy_4_1/0-22 Дата обращения: 08.09.2015
