Понятие вектора Равенство векторов Л.С. Атанасян "Геометрия 7-9" Бирюлина О. В., учитель математики, МБОУ «Гимназия № 1»
Длиной или модулем вектора называется длина отрезка АВ ВА Вектор Отрезок, для которого указано, какая из его граничных точек считается началом, а какая – концом, называется направленным отрезком или вектором А В a АВ = АВ Начало вектора Конец вектора АВ Вектор а Вектор

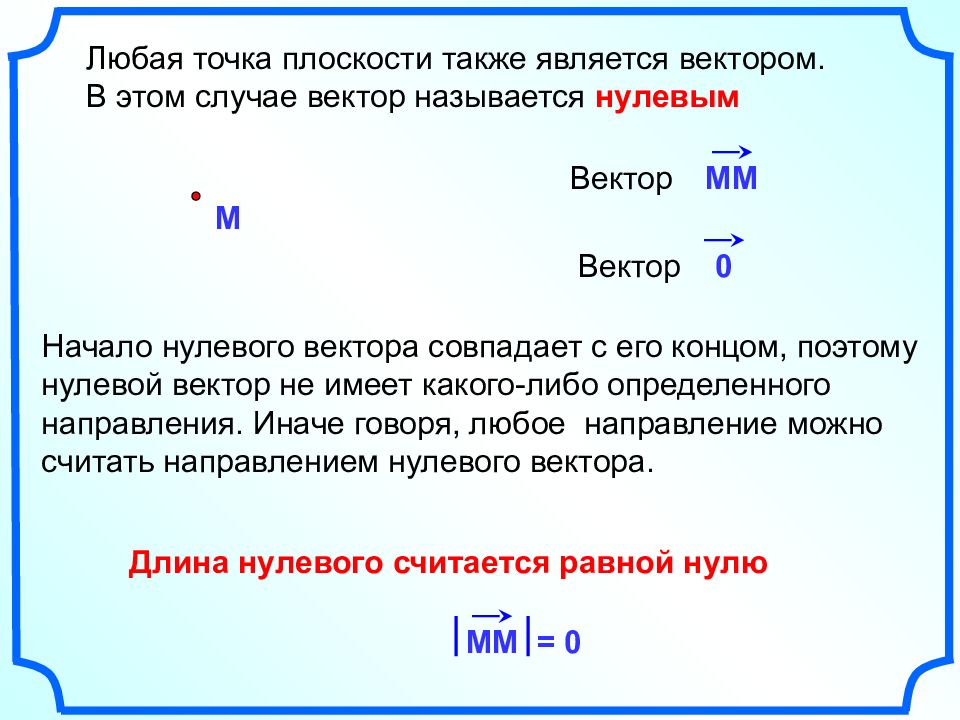

Любая точка плоскости также является вектором. В этом случае вектор называется нулевым M MM = 0 Длина нулевого считается равной нулю MM Вектор 0 Вектор Начало нулевого вектора совпадает с его концом, поэтому нулевой вектор не имеет какого-либо определенного направления. Иначе говоря, любое направление можно считать направлением нулевого вектора.
Назовите векторы, изображенные на рисунке. Укажите начало и конец векторов. N E F A В C D Е F Вектор AB Вектор CD Вектор NN Вектор 0 или
Многие физические величины, например сила, перемещение материальной точки, скорость, характеризуются не только своим числовым значением, но и направлением в пространстве. Такие физические величины называются векторными величинами ( или коротко векторами) В A 1Н 8 Н

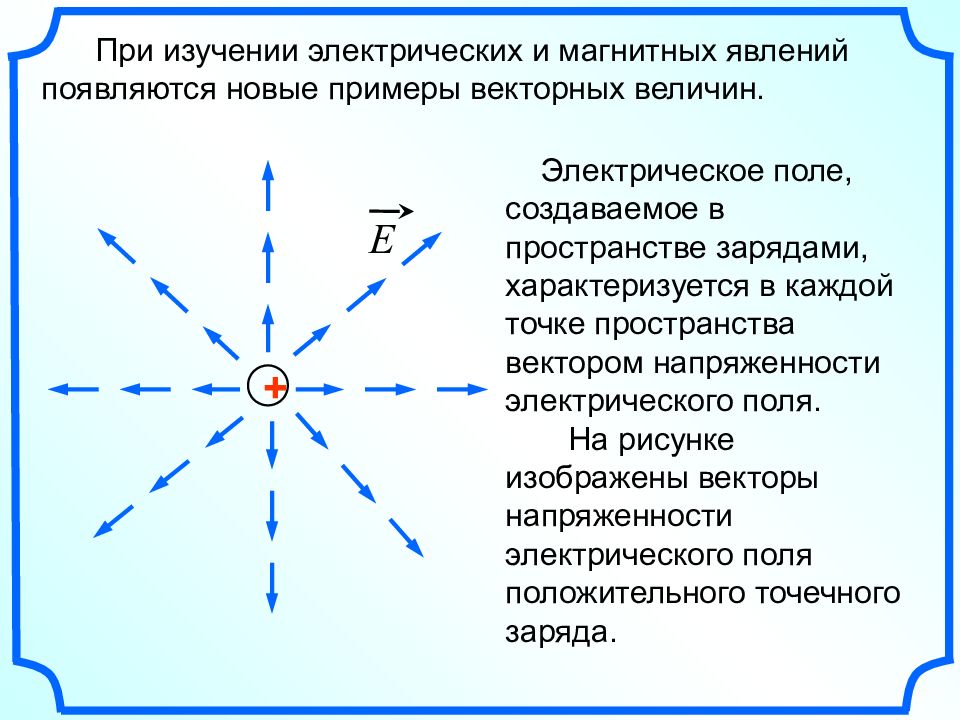

При изучении электрических и магнитных явлений появляются новые примеры векторных величин. + E Электрическое поле, создаваемое в пространстве зарядами, характеризуется в каждой точке пространства вектором напряженности электрического поля. На рисунке изображены векторы напряженности электрического поля положительного точечного заряда.

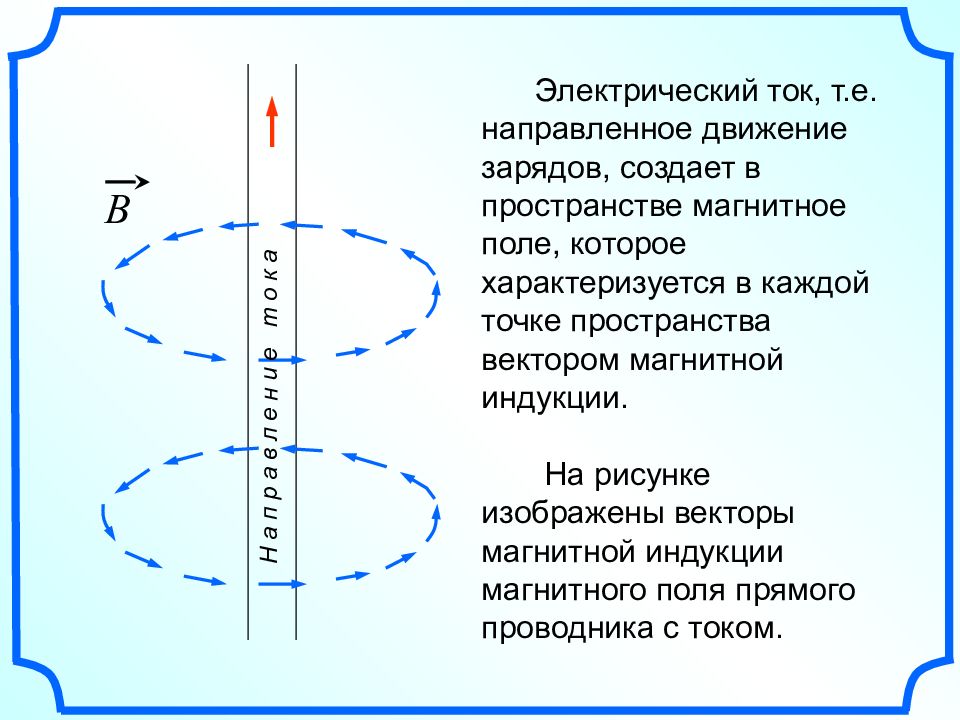

Электрический ток, т.е. направленное движение зарядов, создает в пространстве магнитное поле, которое характеризуется в каждой точке пространства вектором магнитной индукции. На рисунке изображены векторы магнитной индукции магнитного поля прямого проводника с током. B Н а п р а в л е н и е т о к а
Два ненулевых вектора называются коллинеарными, если они лежат на одной прямой или на параллельных прямых. a b c a b c a c b Коллинеарные, сонаправленные векторы o a o c o b Нулевой вектор считается коллинеарным, сонаправленным с любым вектором.
Два ненулевых вектора называются коллинеарными, если они лежат на одной прямой или на параллельных прямых. a b c b a Коллинеарные, противоположно направленные векторы b c
АВС D – параллелограмм. А В С D b a Векторы называются равными, если они сонаправлены и их длины равны. a b = 1 2 В A = CD ; A В = DC ; C В = DA ; AD = BC. О Найдите еще пары равных векторов. О – точка пересечения диагоналей.
Если точка А – начало вектора, то говорят, что вектор отложен от точки А А a a Вектор отложен от точки А a a М c От любой точки М можно отложить вектор, равный данному вектору, и притом только один. a a c = c a c a =
М a n c D Отложить вектор, равный a 1 2 от точки М от точки D

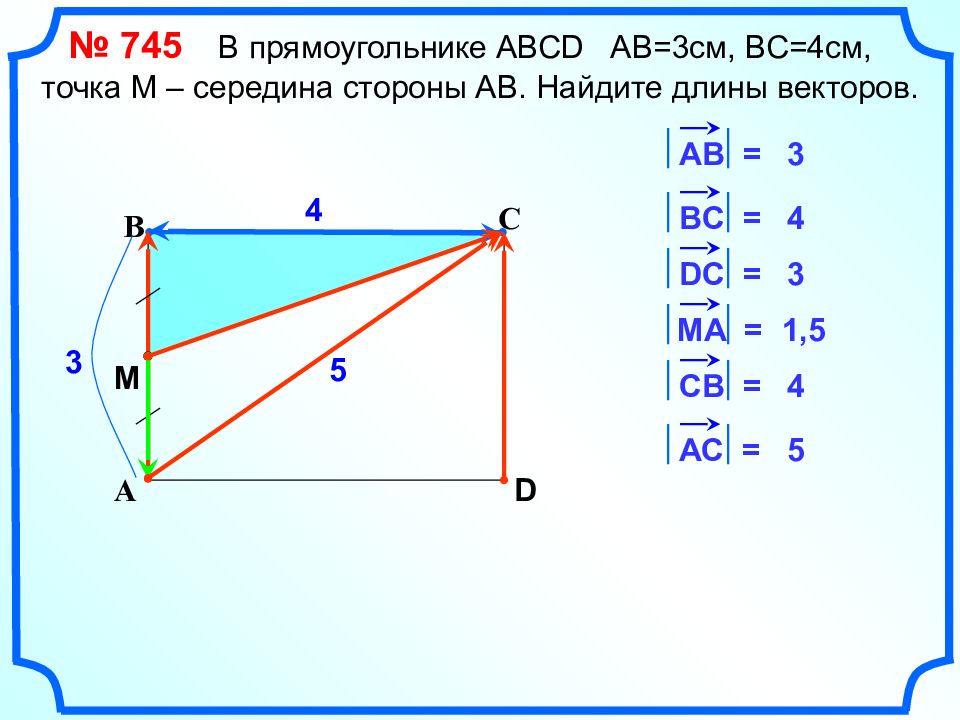

С А В D 4 3 АВ = 3 В C = 4 D С = 3 M А = 1,5 СВ = 4 АС = 5 5 M № 745 В прямоугольнике АВС D АВ=3см, ВС=4см, точка М – середина стороны АВ. Найдите длины векторов.
№ 74 7 Укажите пары коллинеарных (сонаправленных) векторов, которые определяются сторонами параллелограмма MNPQ. M N P Q MN QP NM PQ QM PN MQ NP

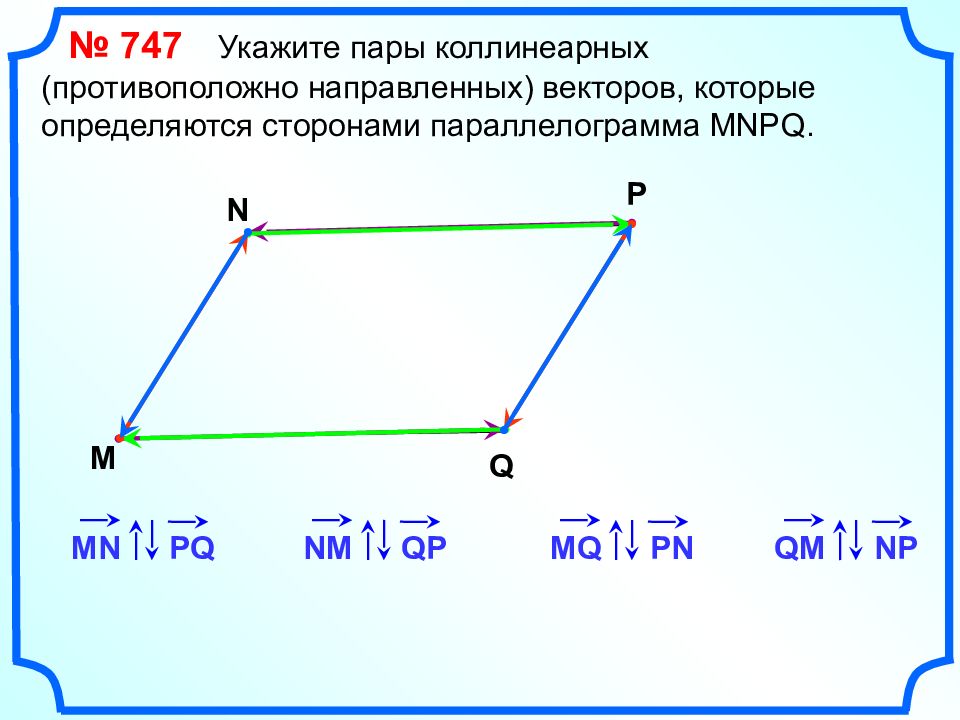

№ 74 7 Укажите пары коллинеарных (противоположно направленных) векторов, которые определяются сторонами параллелограмма MNPQ. M N P Q MN PQ NM QP MQ PN QM NP
№ 74 7 Укажите пары коллинеарных (сонаправленных) векторов, которые определяются сторонами трапеции АВС D с основаниями AD и BC. А В С D СВ DA ВС AD Сонаправленные векторы Противоположно направленные векторы ВС DA СВ AD

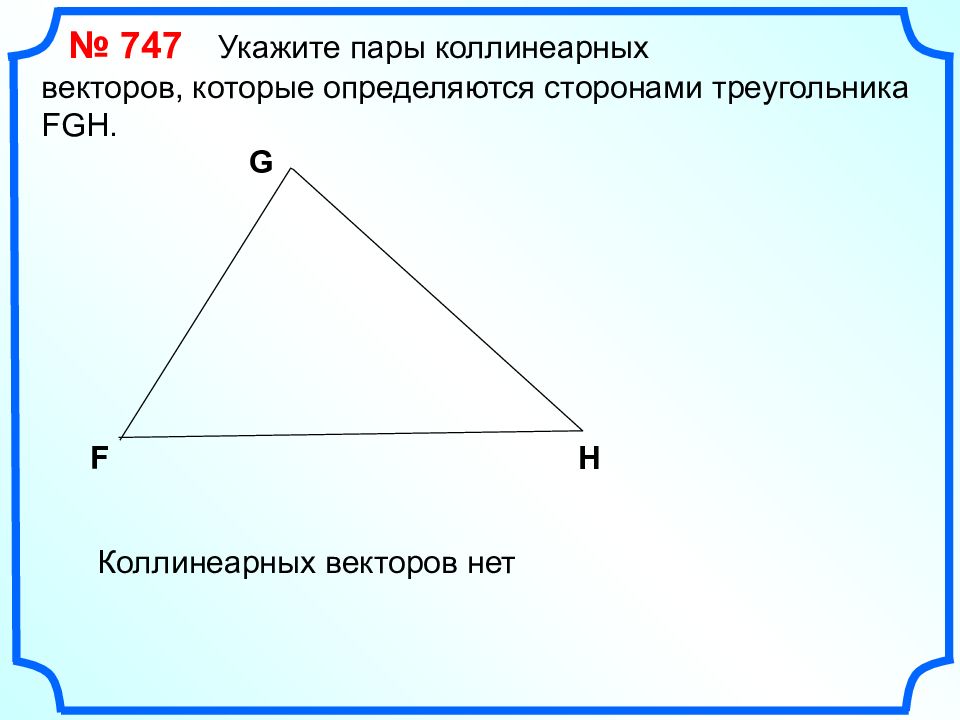

№ 74 7 Укажите пары коллинеарных векторов, которые определяются сторонами треугольника FGH. F G H Коллинеарных векторов нет
№ 74 8 В параллелограмме АВС D диагонали пересекаются в точке О. Равны ли векторы. Обоснуйте ответ. А В С D A В = DC ; ВС = D А; A О = О C ; О A С = В D.
О А В С D АВС D – квадрат, АВ = 4. Заполните пропуски: 1. АВ и CD – … 2. ВС … С D, так как … 3. АО = … 4. ВО = АО, так как … 5. СО = СА, так как … 6. DD …, DD = … 4 4

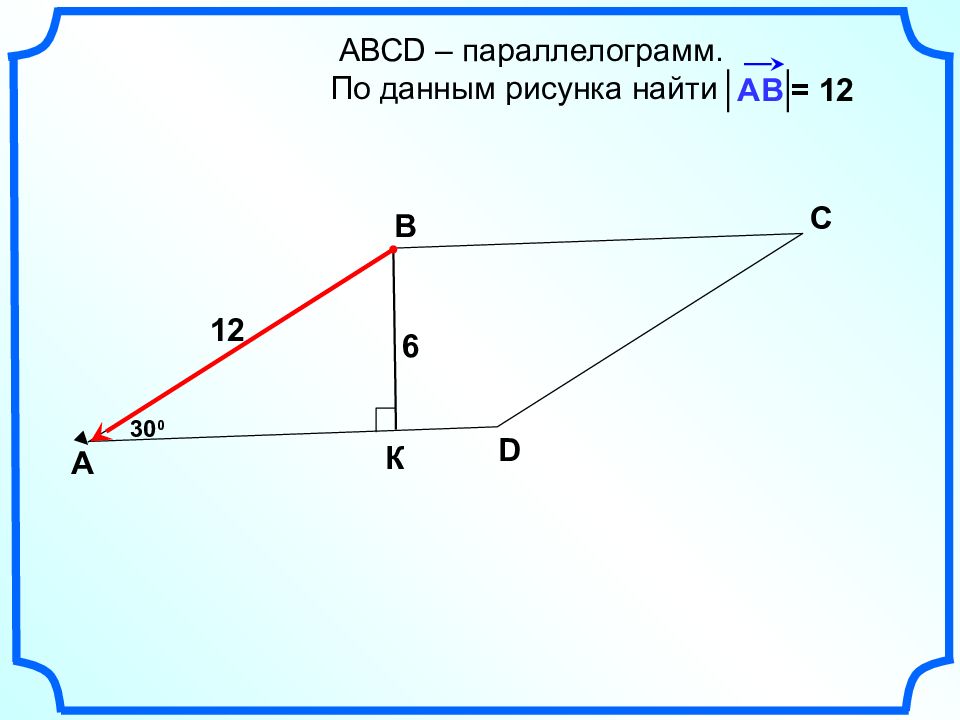

АВС D – параллелограмм. По данным рисунка найти А В С D АВ 30 0 6 К 12 = 12

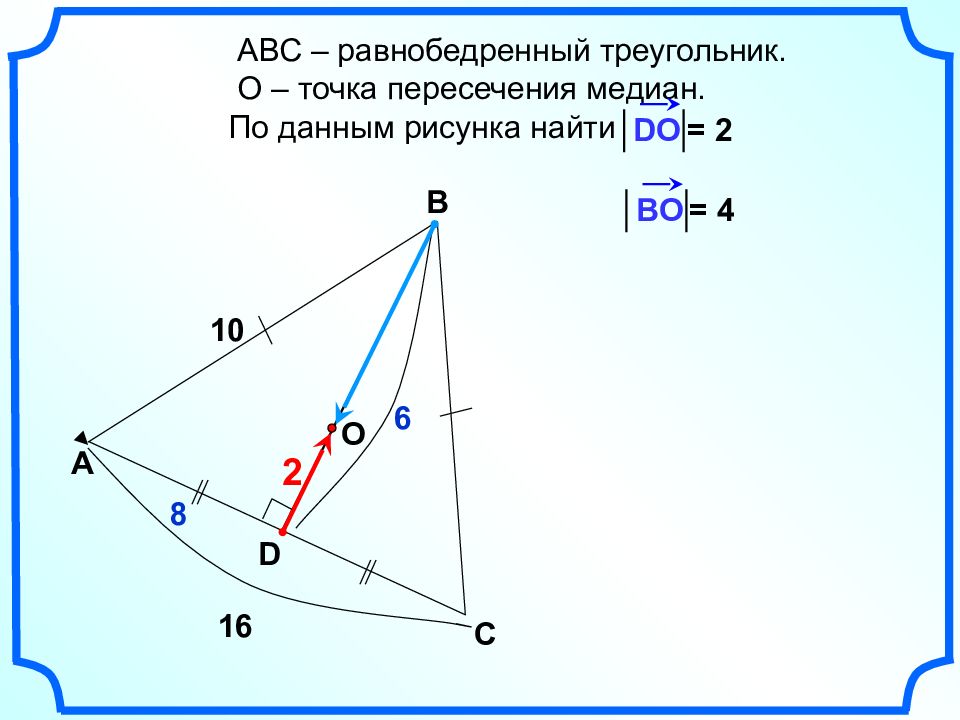

D O АВС – равнобедренный треугольник. О – точка пересечения медиан. По данным рисунка найти А В С DO 10 = 2 16 8 6 2 В O = 4
