Чтобы овладеть техникой и творчески участвовать в ее развитии, стать квалифицированным рабочим, инженером, надо уметь точно и ясно излагать мысли с помощью чертежа и, по его плоским фигурам, знакам и цифрам представлять пространственный объект.

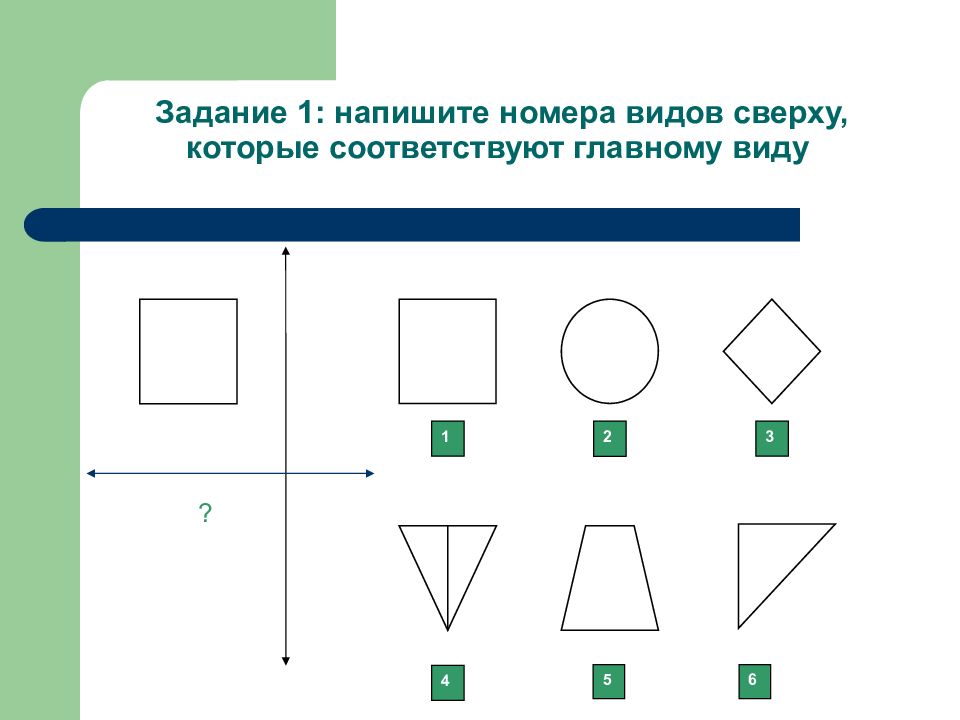

1 2 3 ? 4 5 6
1 2 3 4 5 6 ?
10 5 6 7 8 9 2 3 Разделите геометрические тела на многогранники и тела вращения 1 4
1 10 5 6 7 8 9 2 4 3 Многогранники Тела вращения
геометрические тела многогранники тела вращения призма пирамида цилиндр конус шар тор

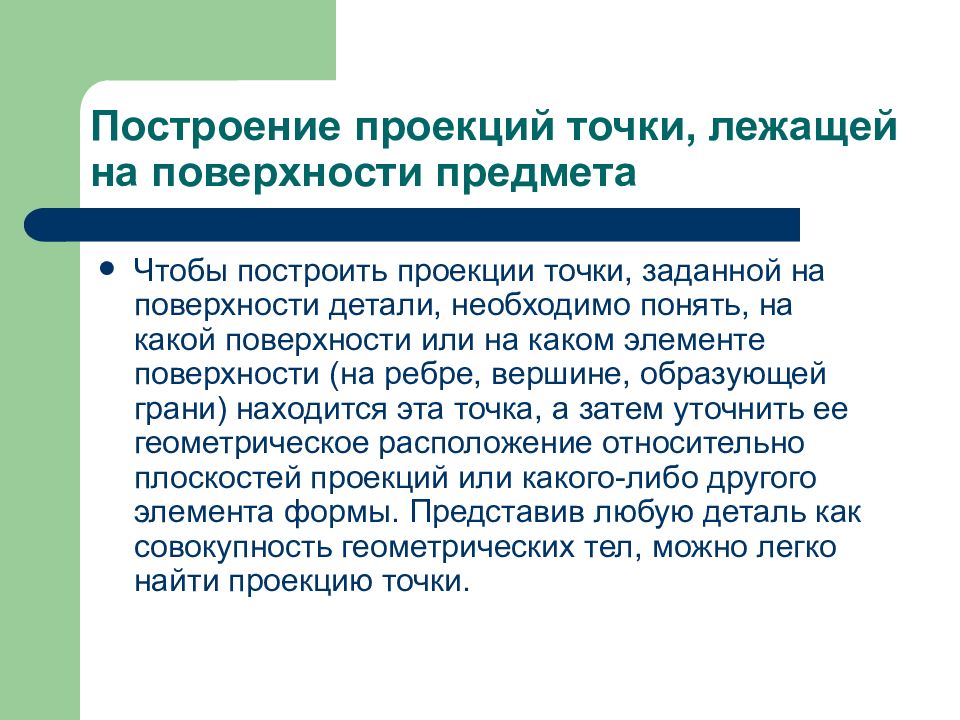

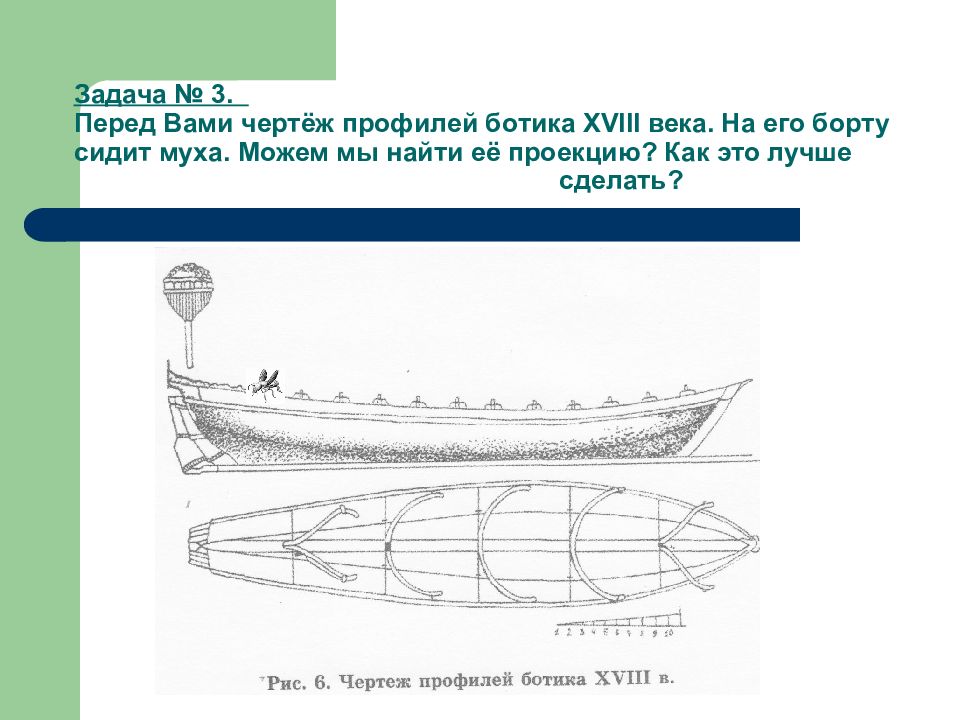

Чтобы построить проекции точки, заданной на поверхности детали, необходимо понять, на какой поверхности или на каком элементе поверхности (на ребре, вершине, образующей грани) находится эта точка, а затем уточнить ее геометрическое расположение относительно плоскостей проекций или какого-либо другого элемента формы. Представив любую деталь как совокупность геометрических тел, можно легко найти проекцию точки.
Грани Кривая поверхность Грани – плоскости, которые составляют поверхности многогранника.
Ребра Кривая поверхность Ребра –линии пересечения двух соседних граней многогранника
Ребра Грани Вершины Вершина – точка плоских и многогранных углов. Грани Рёбра

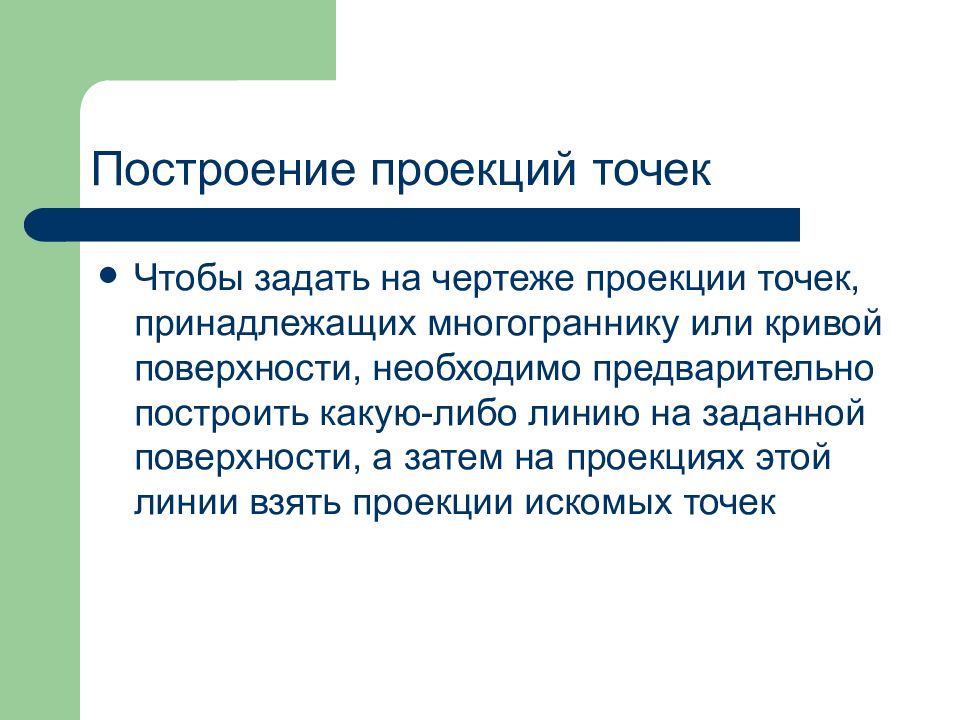

Чтобы задать на чертеже проекции точек, принадлежащих многограннику или кривой поверхности, необходимо предварительно построить какую-либо линию на заданной поверхности, а затем на проекциях этой линии взять проекции искомых точек
Построение проекций точек на поверхности шестиугольной пирамиды.

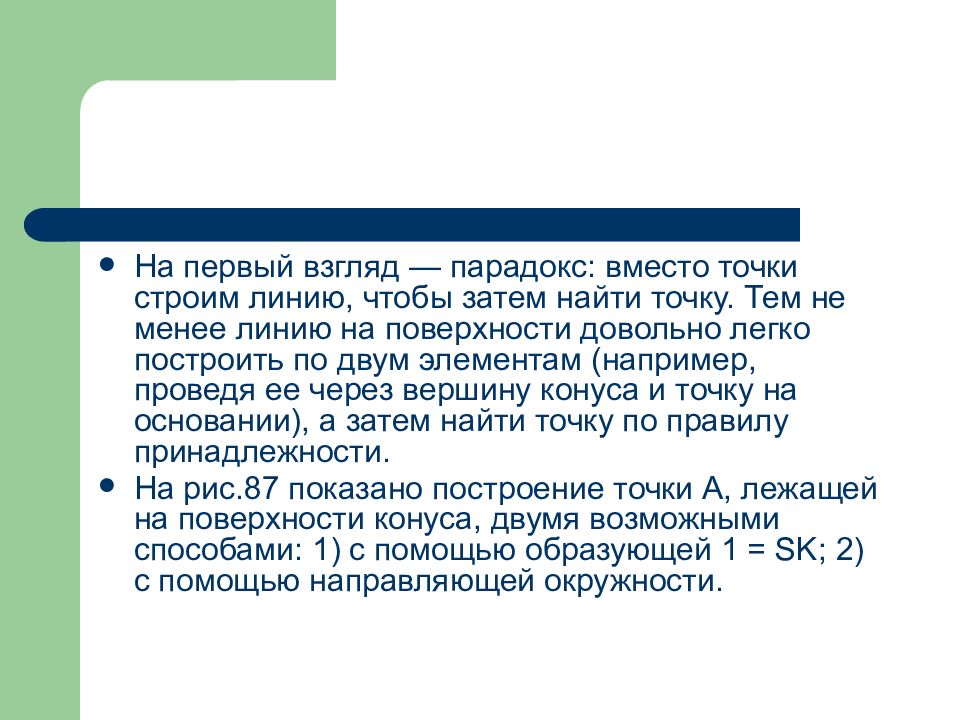

На первый взгляд — парадокс: вместо точки строим линию, чтобы затем найти точку. Тем не менее линию на поверхности довольно легко построить по двум элементам (например, проведя ее через вершину конуса и точку на основании), а затем найти точку по правилу принадлежности. На рис.87 показано построение точки А, лежащей на поверхности конуса, двумя возможными способами: 1) с помощью образующей 1 = SK; 2) с помощью направляющей окружности.
На рис.87 показано построение точки А, лежащей на поверхности конуса, двумя возможными способами: 1) с помощью образующей 1 = SK; 2) с помощью направляющей окружности.

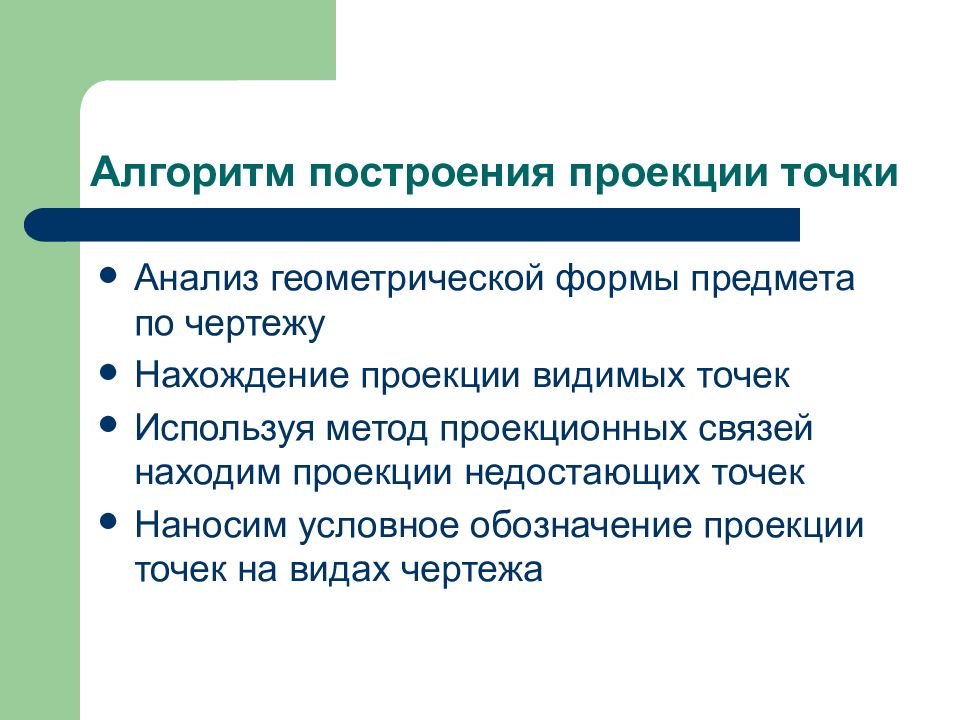

Анализ геометрической формы предмета по чертежу Нахождение проекции видимых точек Используя метод проекционных связей находим проекции недостающих точек Наносим условное обозначение проекции точек на видах чертежа
а в е с д в 1 (е 1 ) с 1 (д 1 ) а 1 е 2 в 2 (с 2 ) а 2 д 2

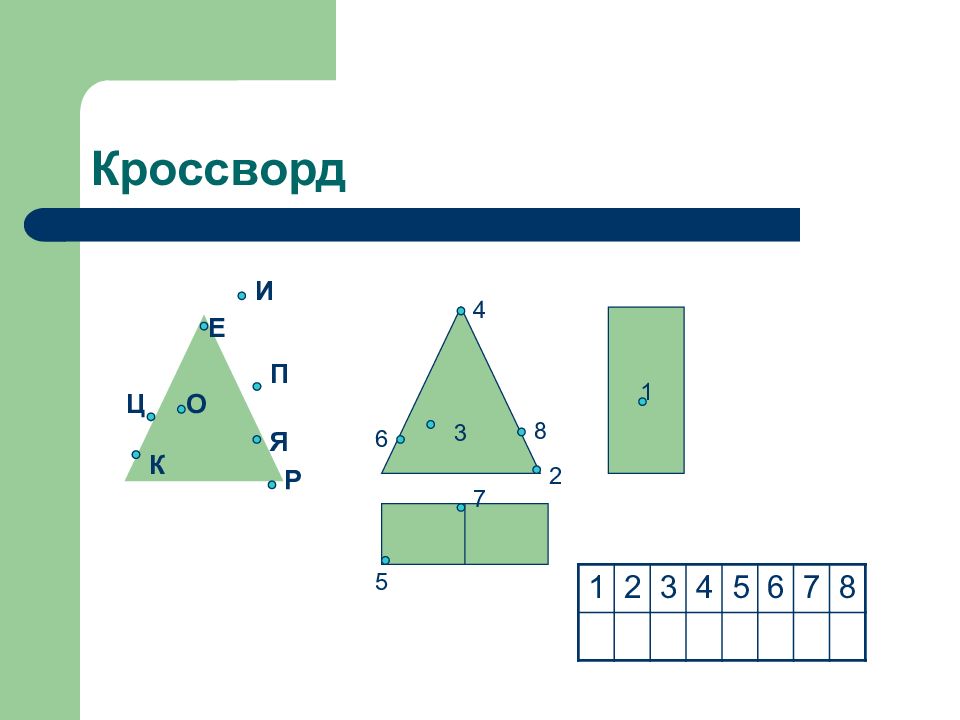

3 1 П Р О Е К Ц И Я 2 4 5 6 7 8 1 2 3 4 5 6 7 8
т о ч к и 1 2 3 4 5 1 2 3 4 5

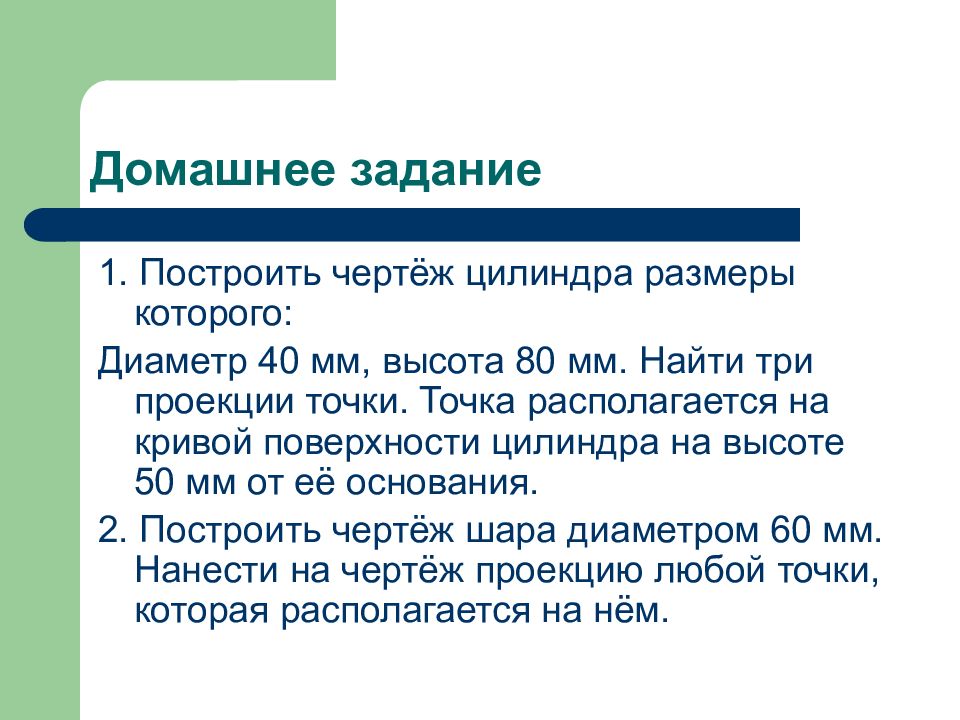

1. Построить чертёж цилиндра размеры которого: Диаметр 40 мм, высота 80 мм. Найти три проекции точки. Точка располагается на кривой поверхности цилиндра на высоте 50 мм от её основания. 2. Построить чертёж шара диаметром 60 мм. Нанести на чертёж проекцию любой точки, которая располагается на нём.
— Сколько у детали граней? — Сколько у детали ребер и вершин? — На детали расположены точки А,С и В. --- Какая из них расположена ближе к горизонтальной плоскости проекций?
