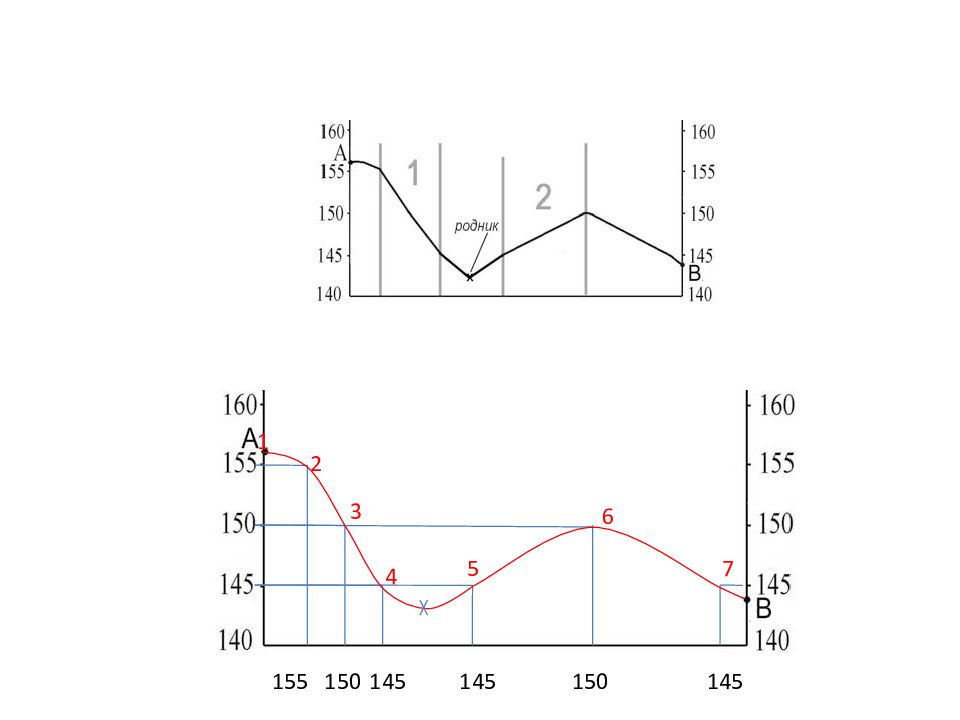

1 2 5 4 3 6 7

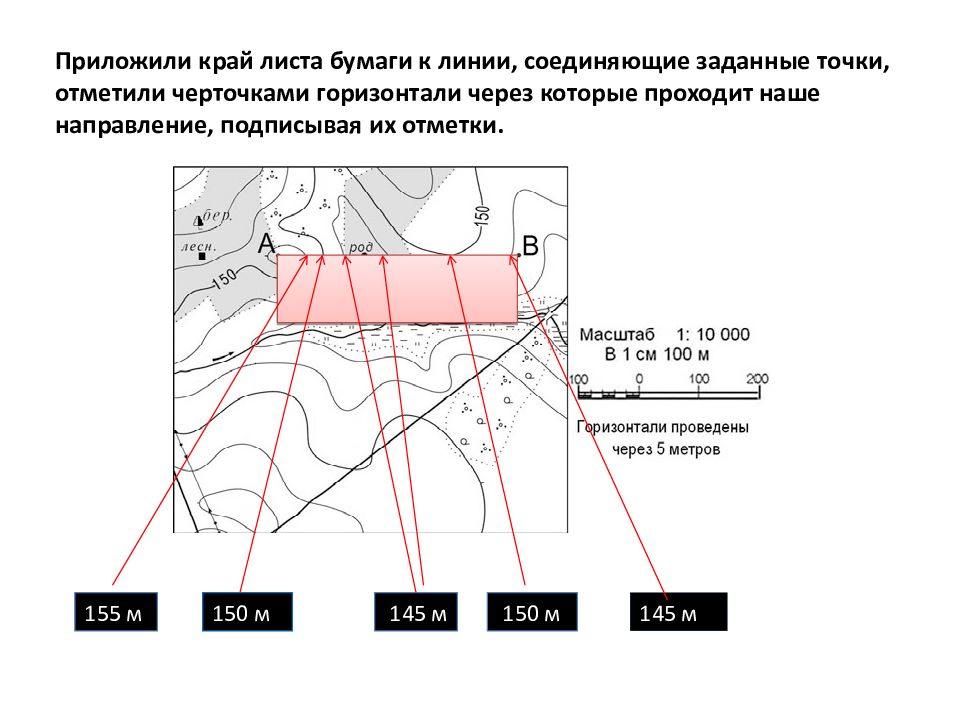

155 м 150 м 145 м 150 м 145 м
155 150 145 145 150 145 1 2 3 4 6 5 7

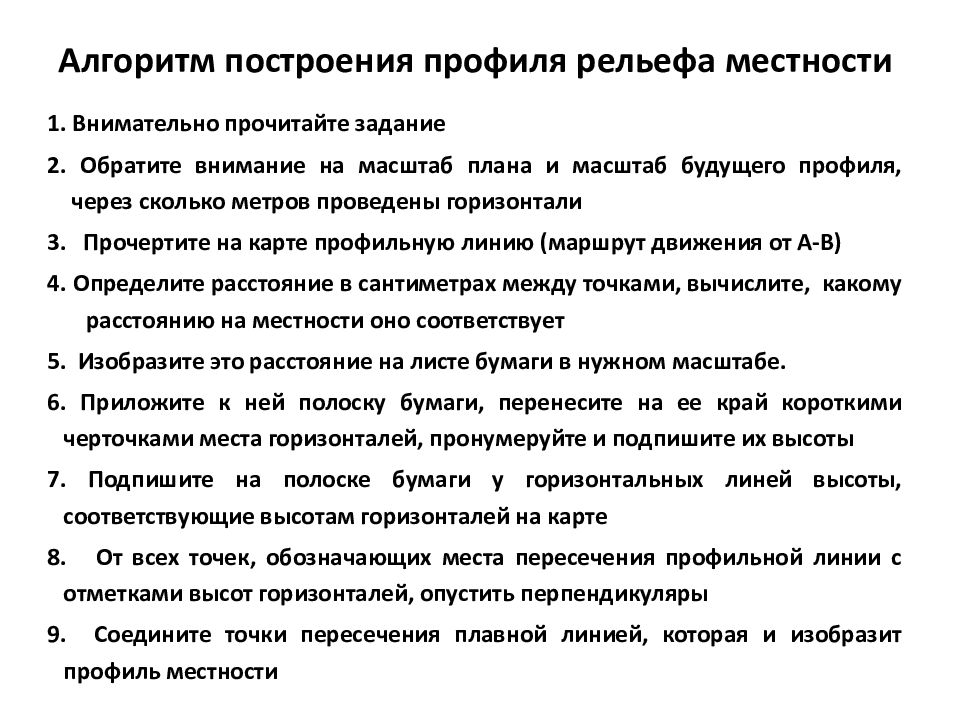

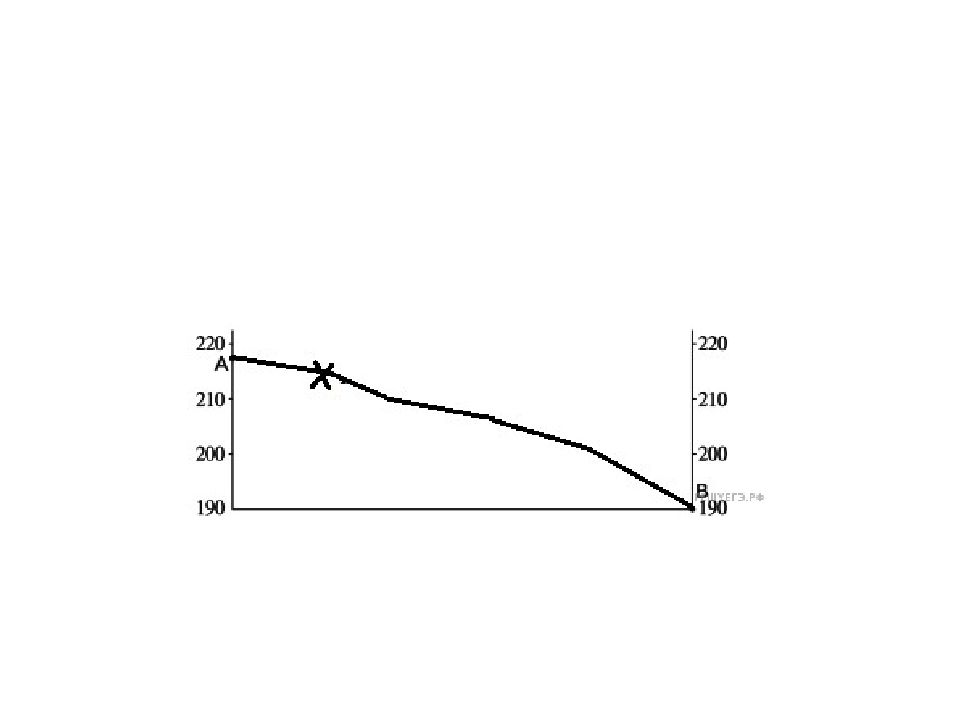

1. Внимательно прочитайте задание 2. Обратите внимание на масштаб плана и масштаб будущего профиля, через сколько метров проведены горизонтали 3. Прочертите на карте профильную линию (маршрут движения от А-В) 4. Определите расстояние в сантиметрах между точками, вычислите, какому расстоянию на местности оно соответствует 5. Изобразите это расстояние на листе бумаги в нужном масштабе. 6. Приложите к ней полоску бумаги, перенесите на ее край короткими черточками места горизонталей, пронумеруйте и подпишите их высоты 7. Подпишите на полоске бумаги у горизонтальных линей высоты, соответствующие высотам горизонталей на карте 8. От всех точек, обозначающих места пересечения профильной линии с отметками высот горизонталей, опустить перпендикуляры 9. Соедините точки пересечения плавной линией, которая и изобразит профиль местности
1. Для выполнения задания на построение профиля с использованием топографической карты вначале следует определить числовые значения горизонталей (высоту каждой горизонтали в метрах), затем – расстояние между этими горизонталями вдоль линии профиля 2. Следует помнить, что реки всегда протекают в понижениях рельефа. По направлению к реке высоты будут уменьшаться (спуск), по направлению от реки – увеличиваться (подъем) 3. Если указано, что горизонтали проведены через 5 метров, следовательно, высоты горизонталей будут отличаться на «5»; если указано, что горизонтали проведены через 2,5 метра – высоты горизонталей будут отличаться на «2,5» 4. Для удобства отрезки в 1 см по вертикали можно разделить пополам, а потом еще раз каждый отрезок пополам
Видео лекция
