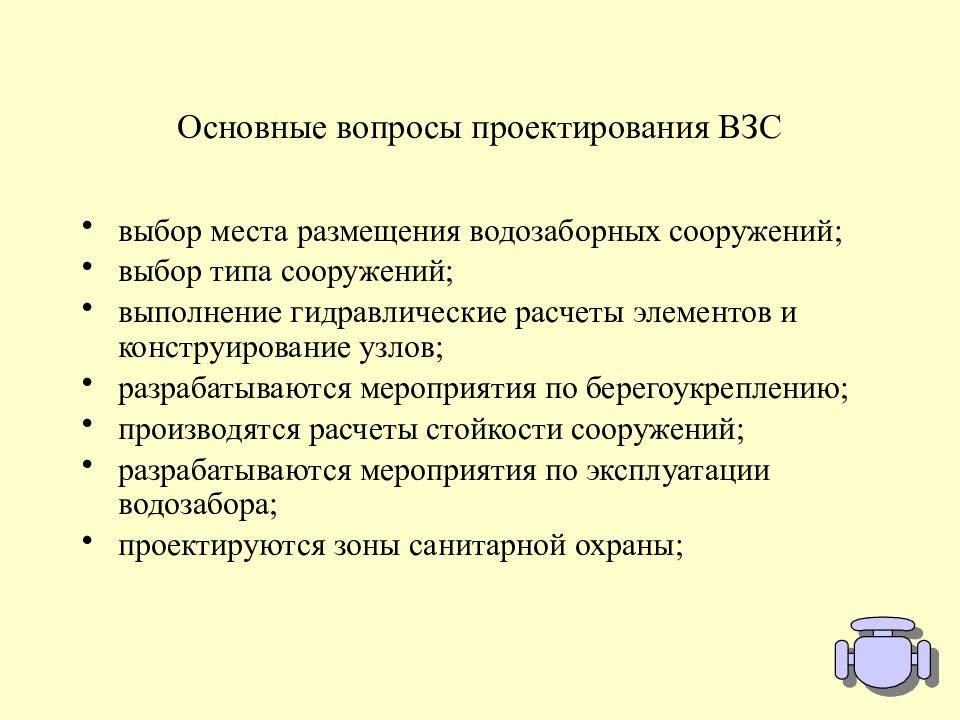

Слайд 2: О сновные вопросы проектирования ВЗС
выбор места размещения водозаборных сооружений; выбор типа сооружений; выполнение гидравлические расчеты элементов и конструирование узлов; разрабатываются мероприятия по берегоукреплению; производятся расчеты стойкости сооружений; разрабатываются мероприятия по эксплуатации водозабора; проектируются зоны санитарной охраны;
Слайд 3

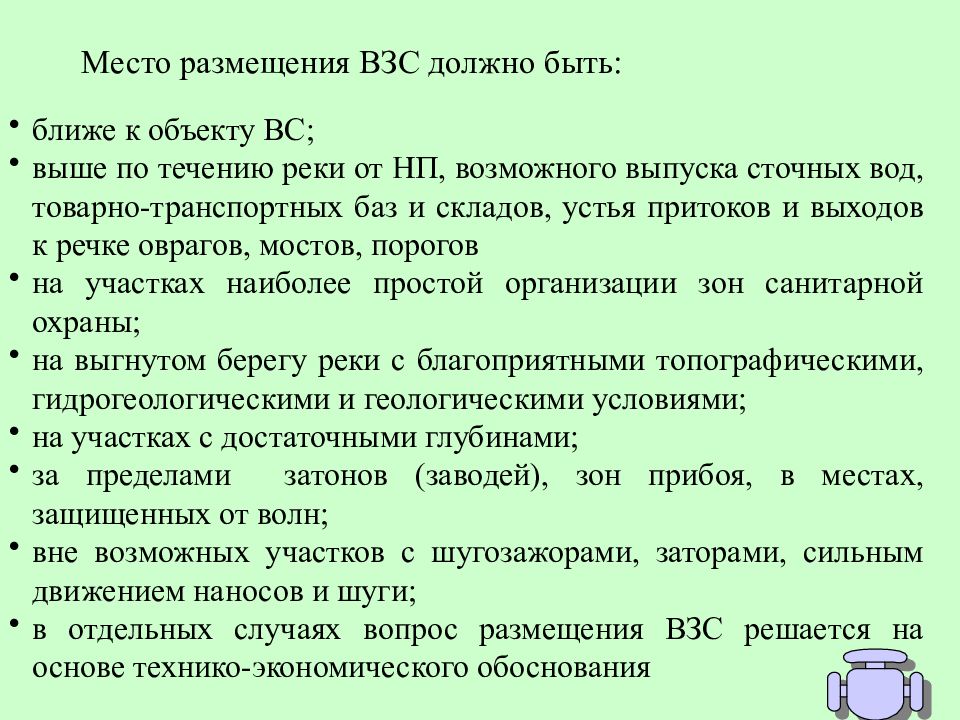

Место размещения ВЗС должно быть: ближе к объекту ВС; выше по течению реки от НП, возможного выпуска сточных вод, товарно-транспортных баз и складов, устья притоков и выходов к речке оврагов, мостов, порогов на участках наиболее простой организации зон санитарной охраны; на выгнутом берегу реки с благоприятными топографическими, гидрогеологическими и геологическими условиями; на участках с достаточными глубинами; за пределами затонов (заводей), зон прибоя, в местах, защищенных от волн; вне возможных участков с шугозажорами, заторами, сильным движением наносов и шуги; в отдельных случаях вопрос размещения ВЗС решается на основе технико-экономического обоснования
Слайд 4
Русловой водозабор Верхний уровень воды Нижний уровень воды решетка оголовок Самотечный трубопровод Приемное отделение сетка Всасывающее отделение Насосная станция 1 подъема
Слайд 5
Русловой водозабор Всасывающее отделение Насосная станция 1 подъема Приемное отделение Самотечный трубопровод оголовок Решетки, кассеты сетка
Слайд 6
Схемы русловых водозаборов раздельного типа С сифонным трубопроводом Насосная станция примыкает к береговому колодцу Вакуум насос Область применения: производительность до 1 м 3 /с, амплитуда колебания менее 6 м
Слайд 7
Схемы русловых водозаборов совмещенного типа С вертикальными насосами Типа ЭЦВ Типа АТН Область применения: производительность до 1 м 3 /с, амплитуда колебания более 6 м

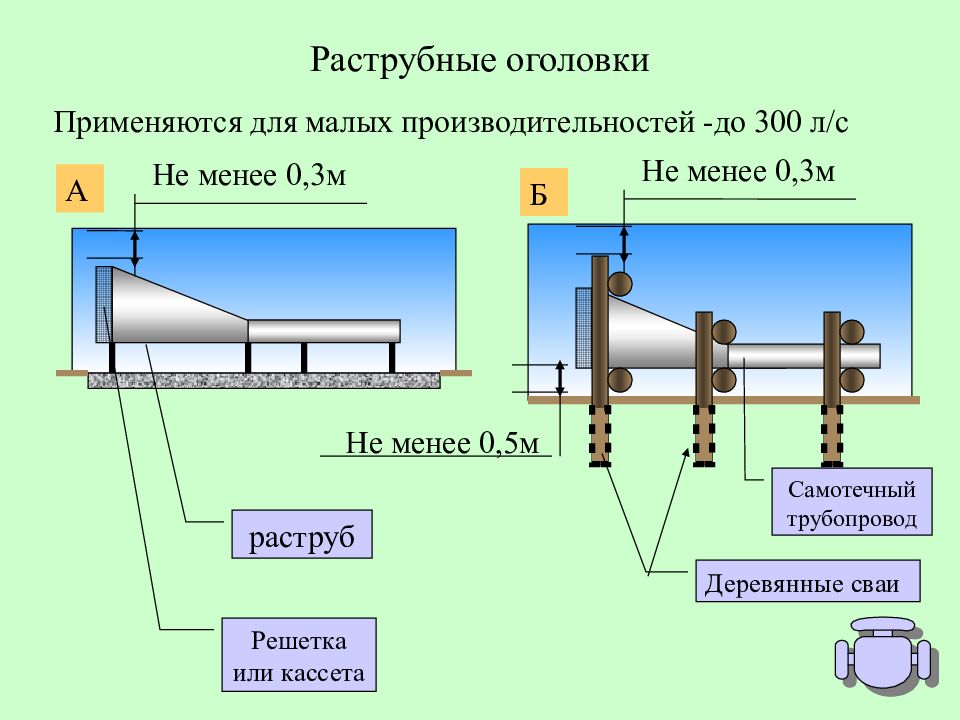

Слайд 8: Раструбные оголовки
Применяются для малых производительностей -до 300 л/с Б Самотечный трубопровод Деревянные сваи А Не менее 0,3м раструб Решетка или кассета Не менее 0,5м Не менее 0,3м

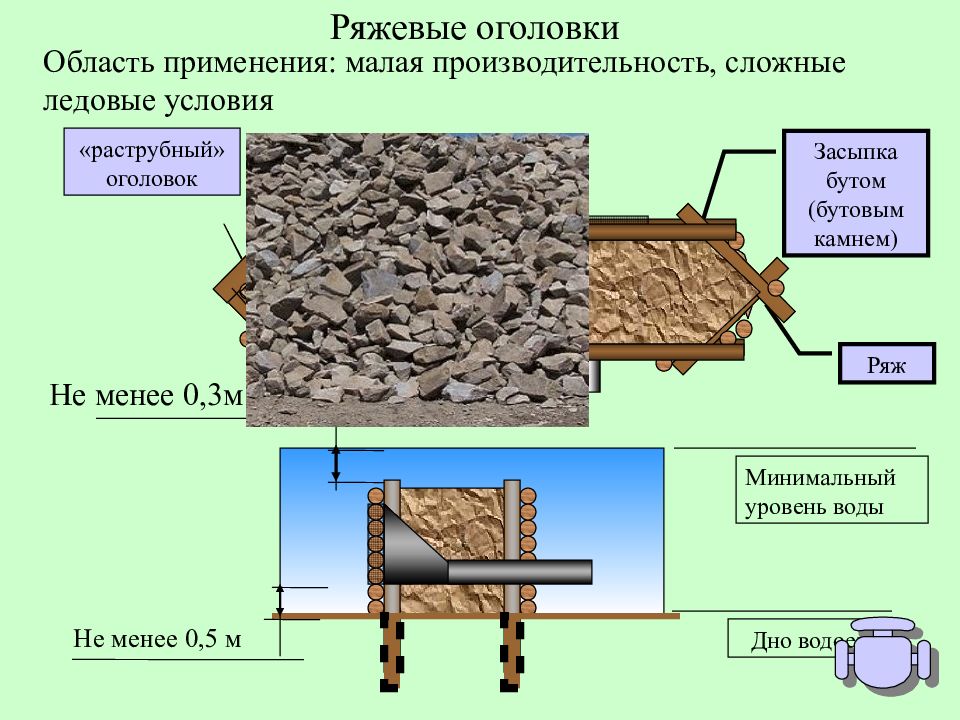

Слайд 9: Ряжевые оголовки
Засыпка бутом (бутовым камнем) Ряж «раструбный» оголовок Не менее 0,3м Не менее 0,5 м Дно водоема Минимальный уровень воды Область применения: малая производительность, сложные ледовые условия

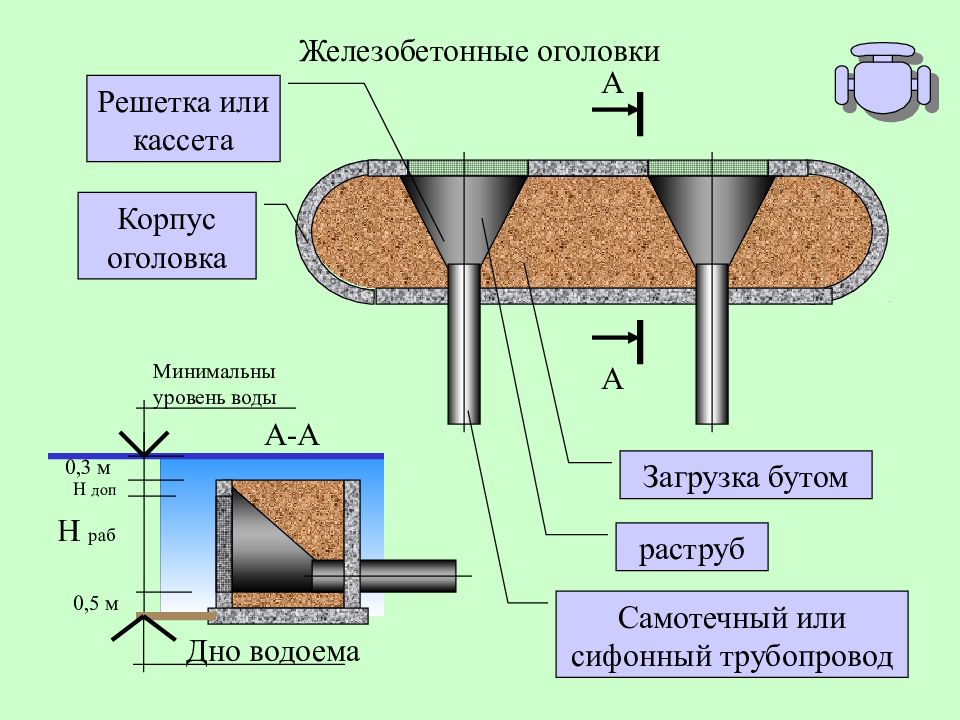

Слайд 10: Железобетонные оголовки
А А Решетка или кассета Корпус оголовка Загрузка бутом раструб Самотечный или сифонный трубопровод А-А Минимальны уровень воды 0,3 м 0,5 м Н раб Дно водоема Н доп

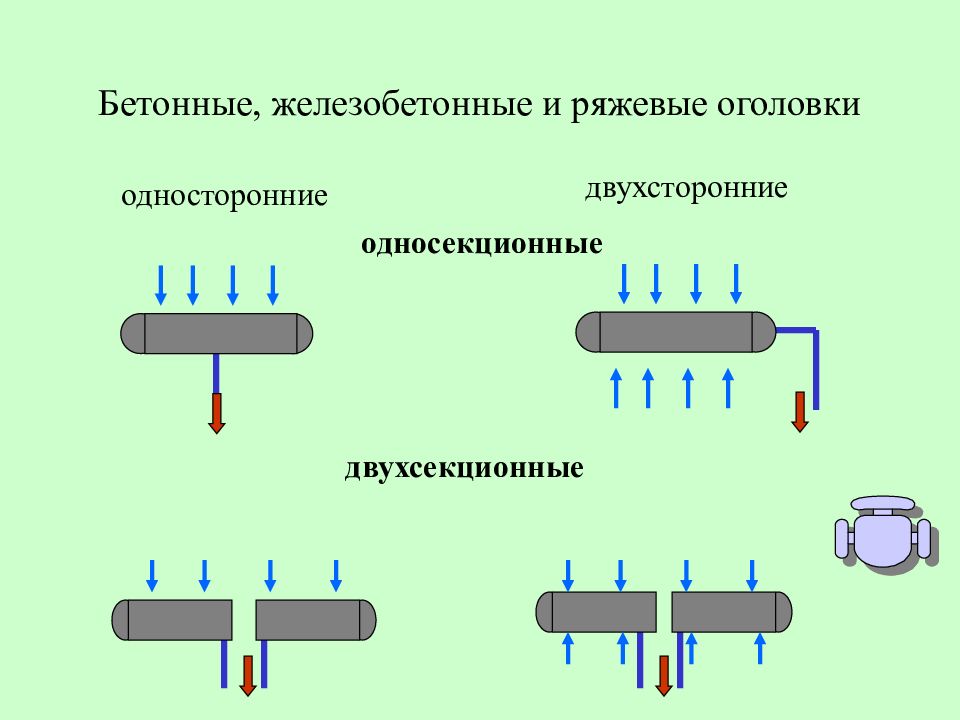

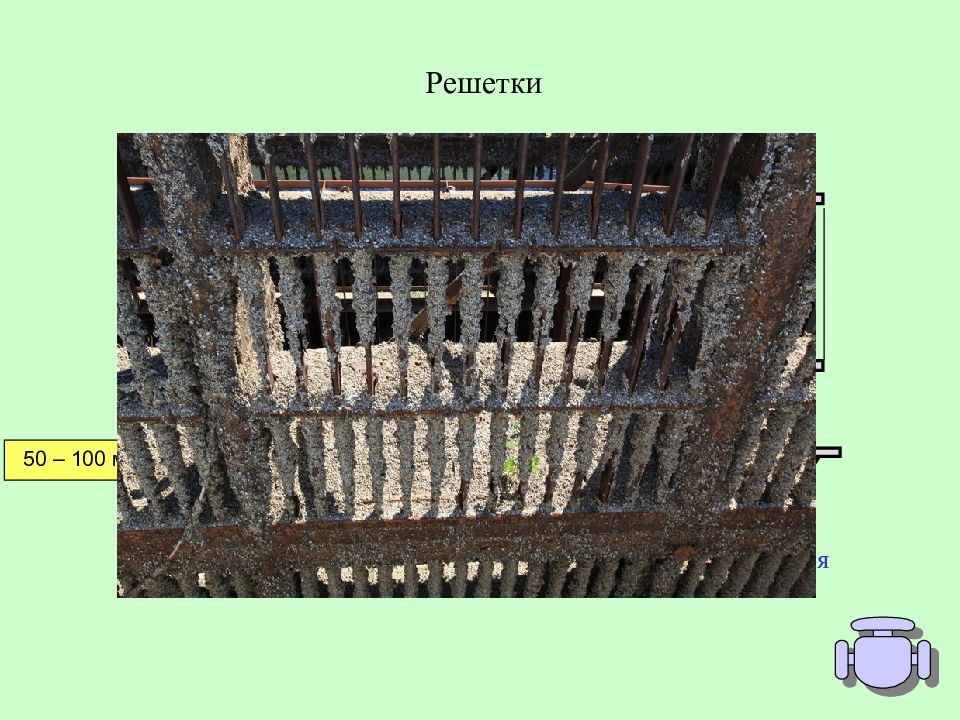

односторонние двухсторонние односекционные двухсекционные
Слайд 13

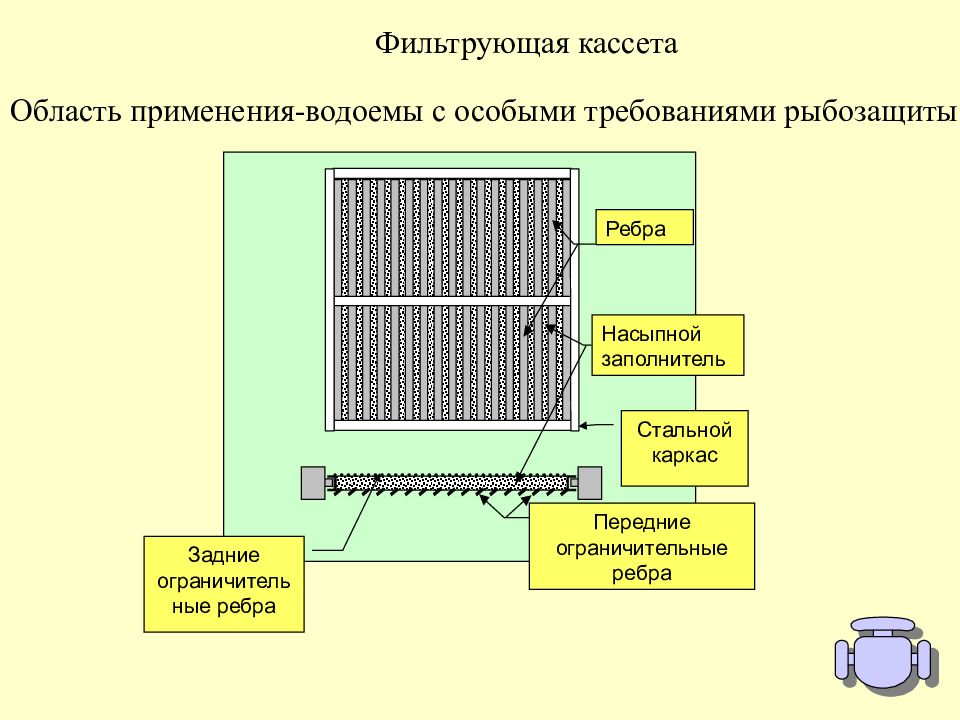

Фильтрующая кассета Ребра Задние ограничительные ребра Насыпной заполнитель Передние ограничительные ребра Стальной каркас Область применения-водоемы с особыми требованиями рыбозащиты

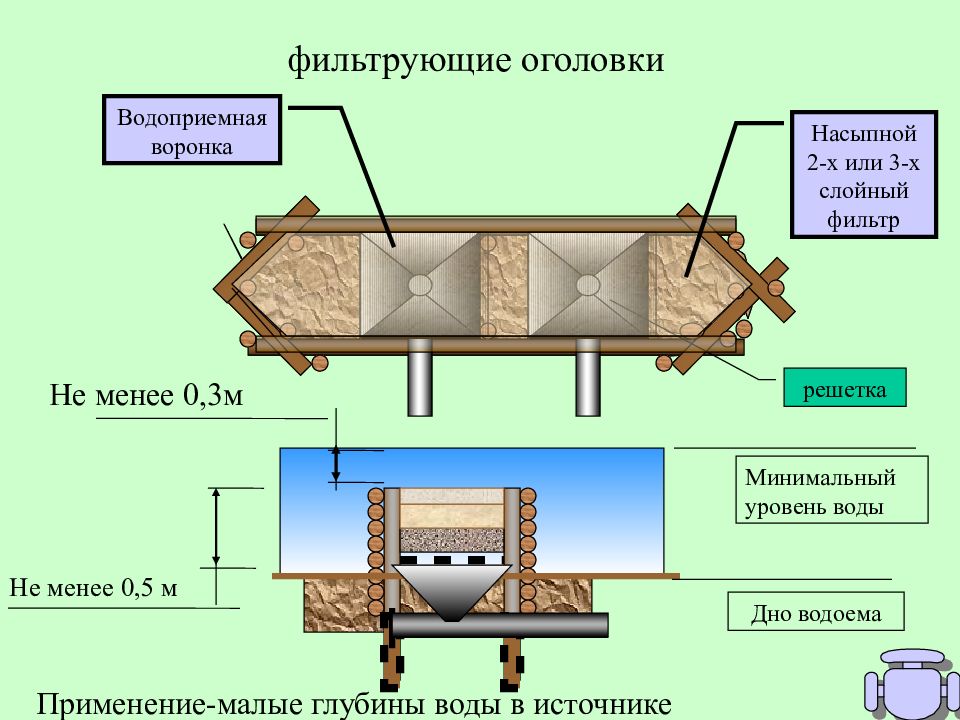

Слайд 14: фильтрующие оголовки
решетка Не менее 0,3м Не менее 0,5 м Дно водоема Минимальный уровень воды Насыпной 2-х или 3-х слойный фильтр Применение-малые глубины воды в источнике Водоприемная воронка
Слайд 15
Береговой колодец Насосная станция 1 подъема Направление движения воды Самотечный трубопровод оголовок Прямая промывка решеток (кассет) и самотечных линий
Слайд 16

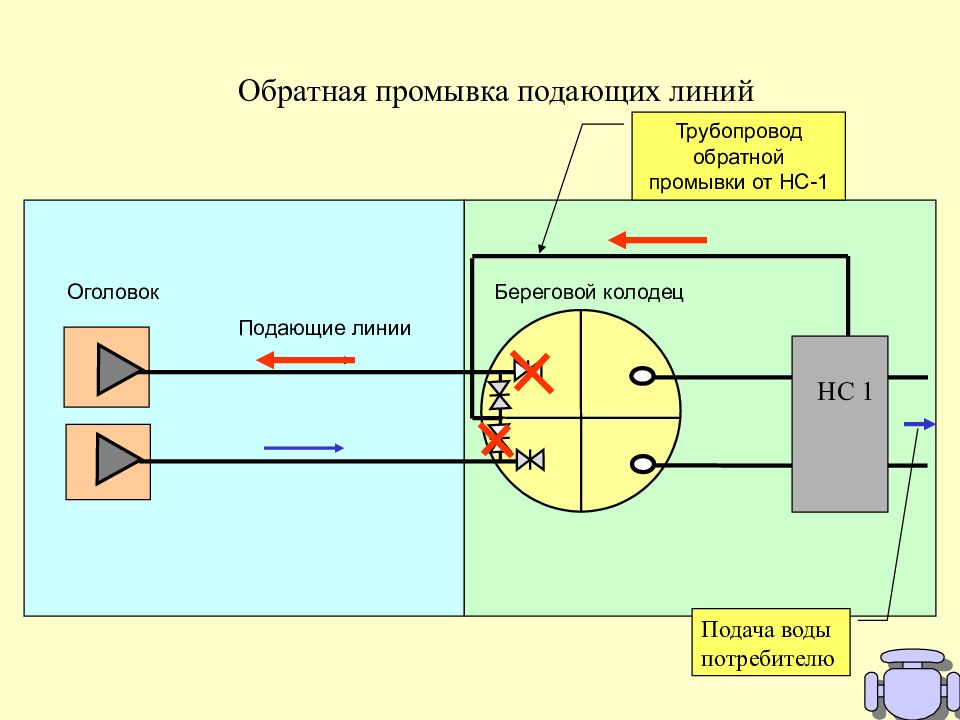

Обратная промывка подающих линий Оголовок Подающие линии Береговой колодец НС 1 Подача воды потребителю Трубопровод обратной промывки от НС-1

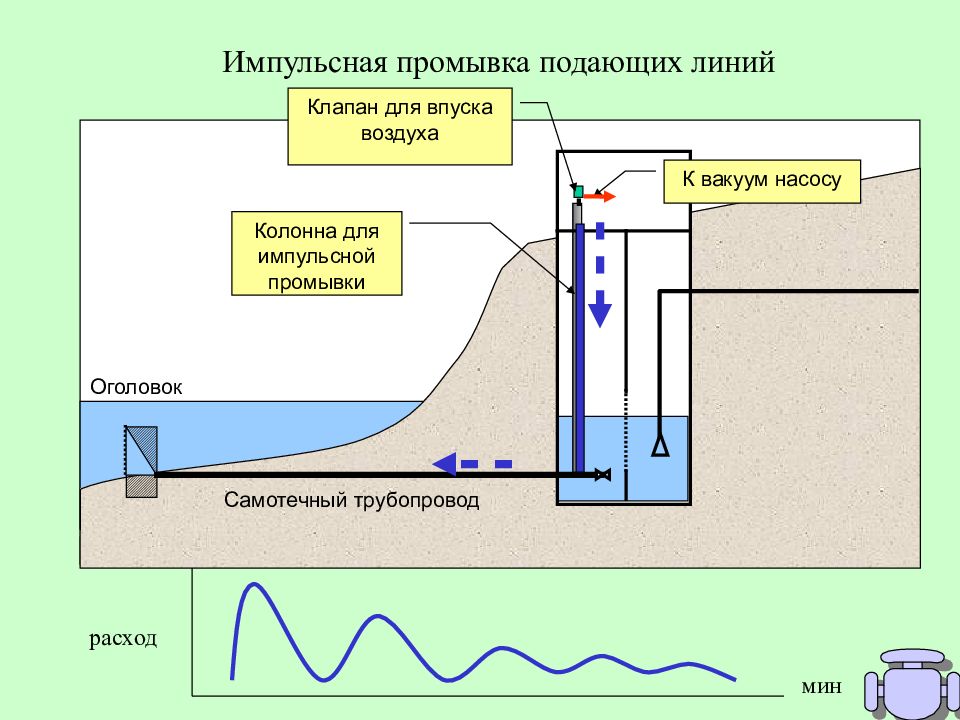

Слайд 17
Импульсная промывка подающих линий Оголовок Самотечный трубопровод Колонна для импульсной промывки К вакуум насосу Клапан для впуска воздуха мин расход
Слайд 18

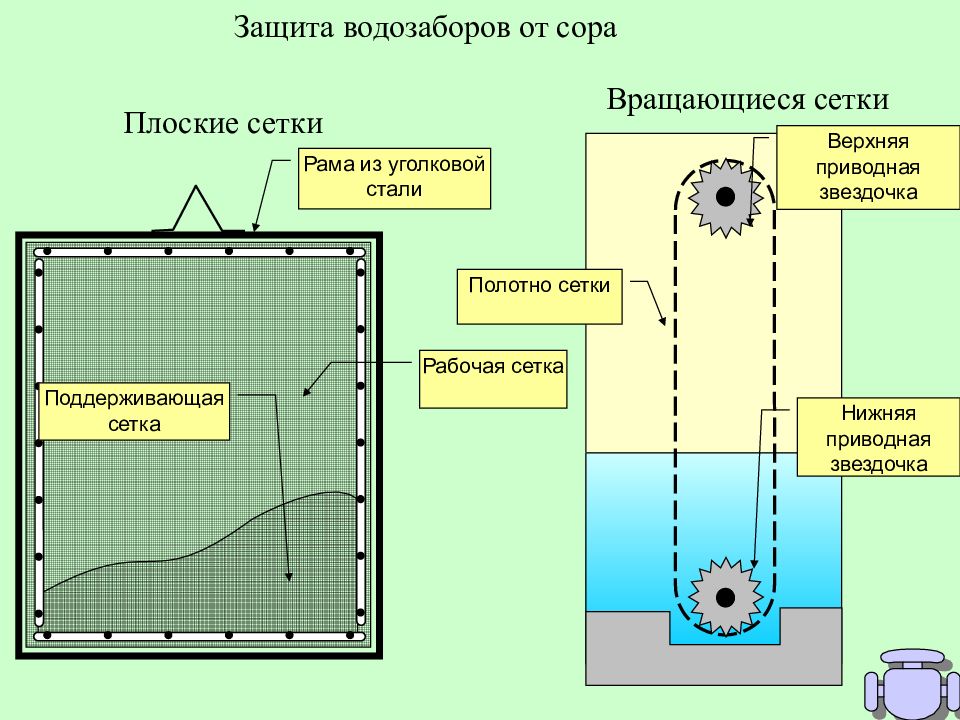

Рама из уголковой стали Рабочая сетка Поддерживающая сетка Защита водозаборов от сора Плоские сетки Вращающиеся сетки Полотно сетки Нижняя приводная звездочка Верхняя приводная звездочка
Слайд 21

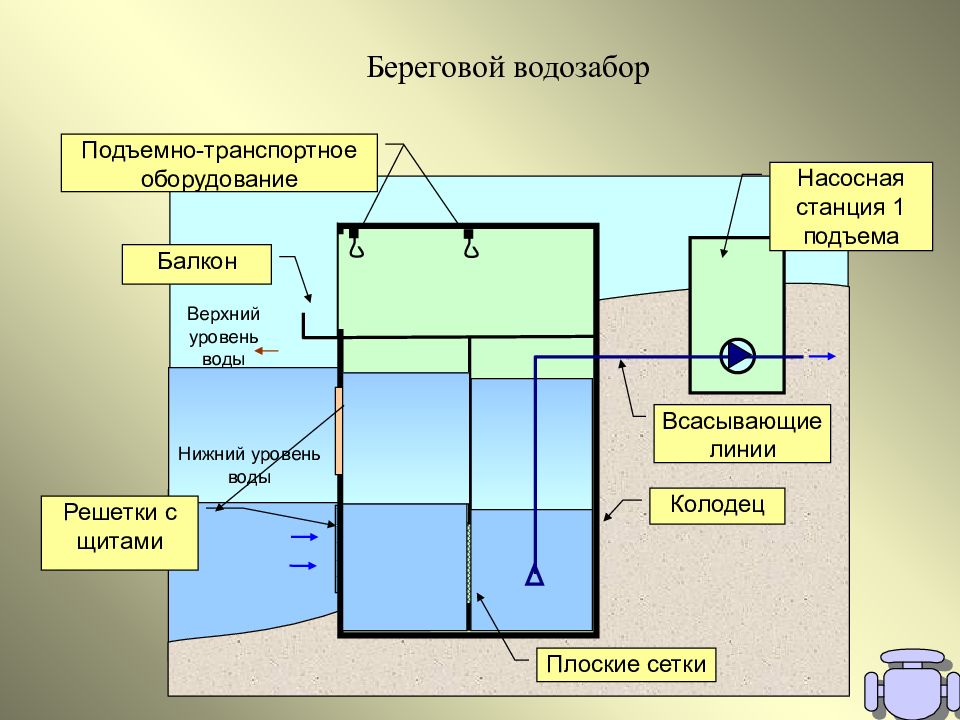

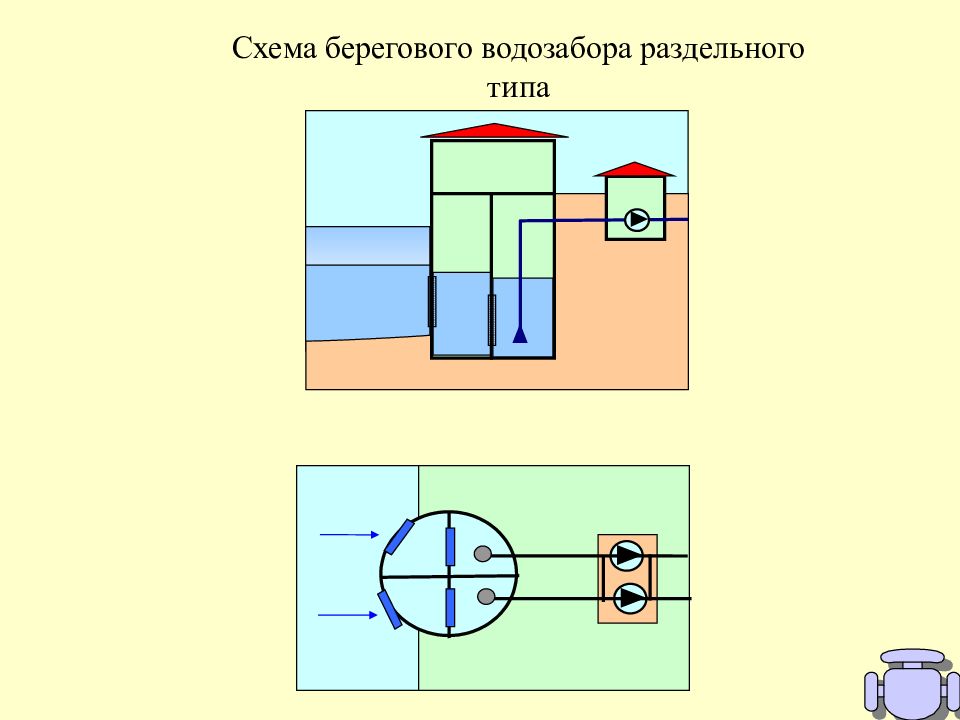

Нижний уровень воды Верхний уровень воды Колодец Балкон Всасывающие линии Насосная станция 1 подъема Береговой водозабор Подъемно-транспортное оборудование Плоские сетки Решетки с щитами
Слайд 22
Верхний ур о вень в о ды Нижний ур о вень воды лед Р ³ 0,5 Н р S ³ 0, 3 S ³ 0, 2 . 0,5 – 0 , 8 0.3 Z а в мин Н c 0,5 – 1 , 0 0, 3 - 0,5 0, 4 – 1,0 1,0 0,0 0 5 ³ 0,5 Расчет и конструирование водозаборных сооружений
Слайд 24
Временный водозабор Верхний уровень воды Нижний уровень воды Насосный агрегат оголовок Самотечный трубопровод Береговой колодец
Слайд 25
Временный водозабор Приемное отделение оголовок Самотечный трубопровод Береговой колодец Насосный агрегат с напорным трубопроводом
Слайд 26

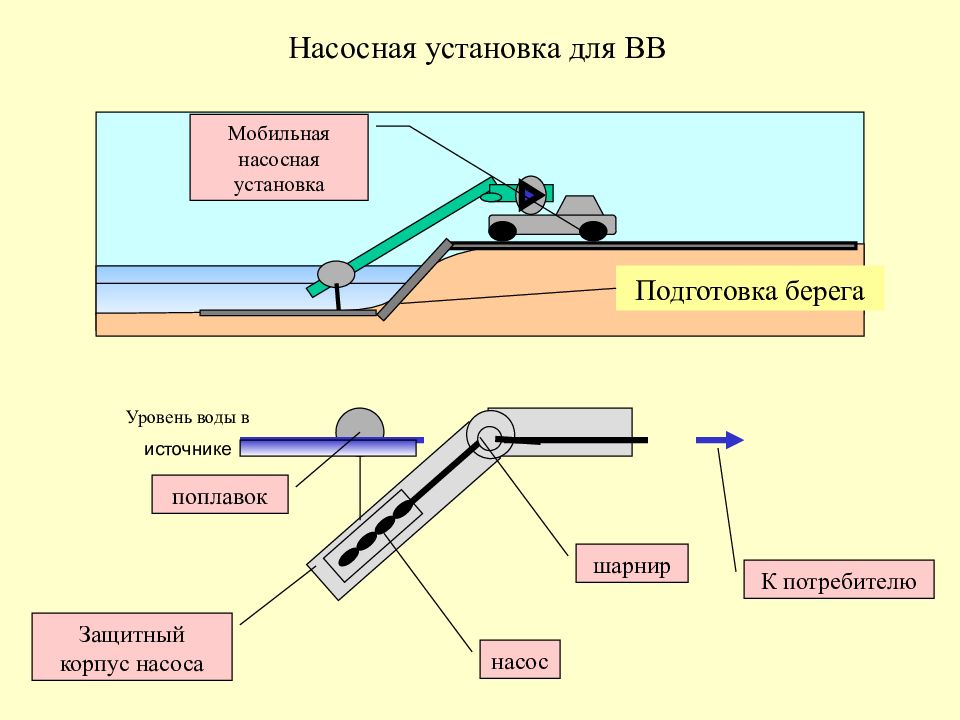

Насосная установка для ВВ Мобильная насосная установка К потребителю насос шарнир Защитный корпус насоса Уровень воды в источнике поплавок Подготовка берега
Слайд 27
Водозабор на плавсредствах Напорный трубопровод движитель насос Эластичная вставка понтон

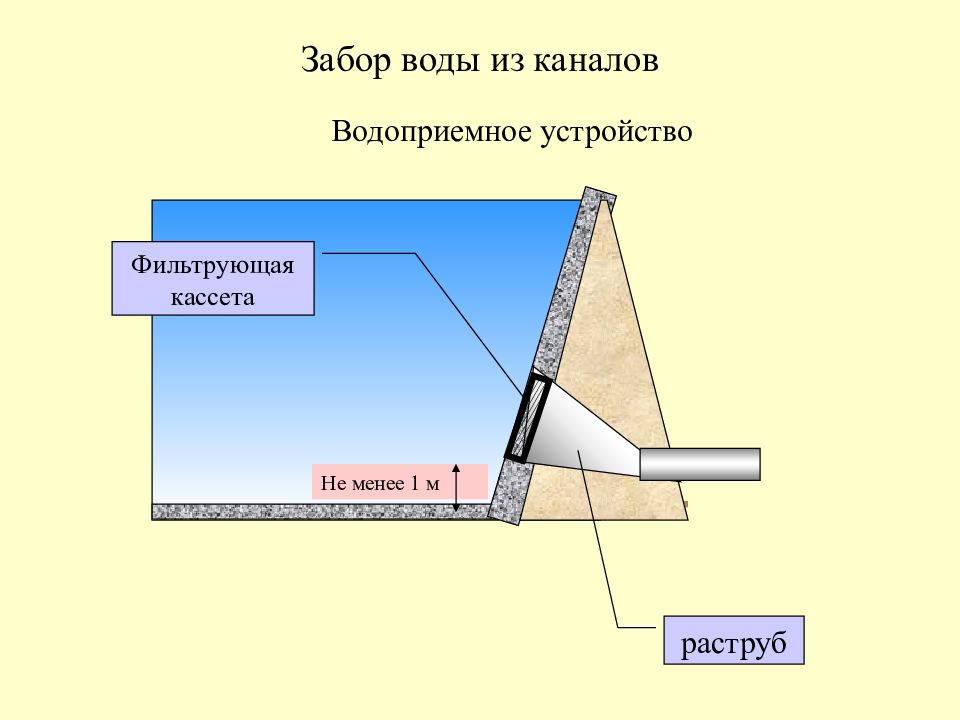

Слайд 30: Забор воды из каналов
Водоприемное устройство Не менее 1 м раструб Фильтрующая кассета
Слайд 31

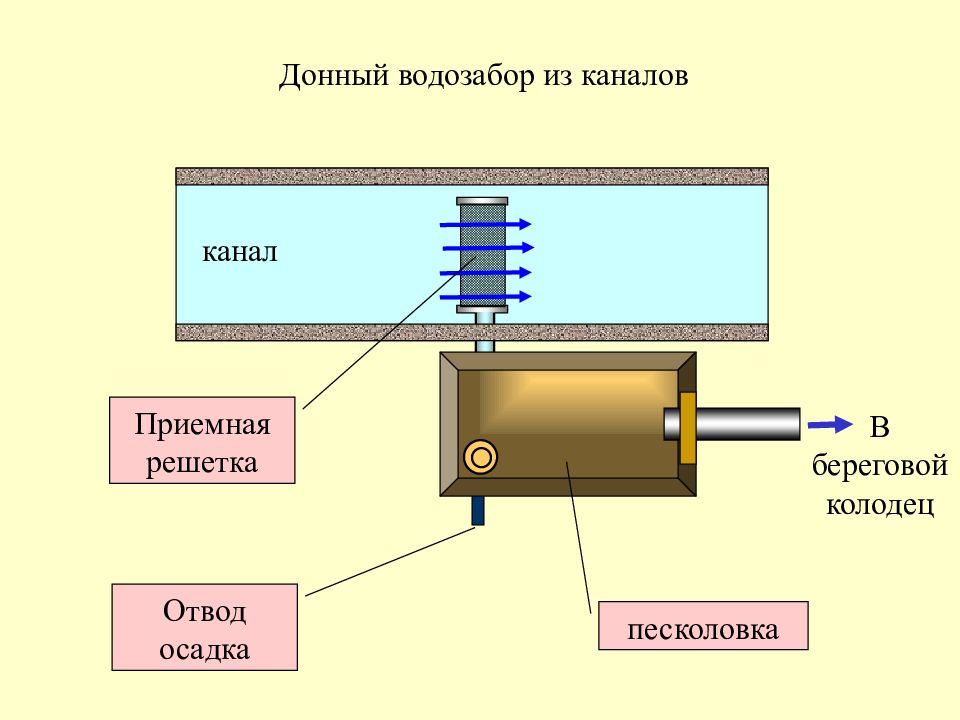

Донный водозабор из каналов канал Приемная решетка песколовка Отвод осадка В береговой колодец

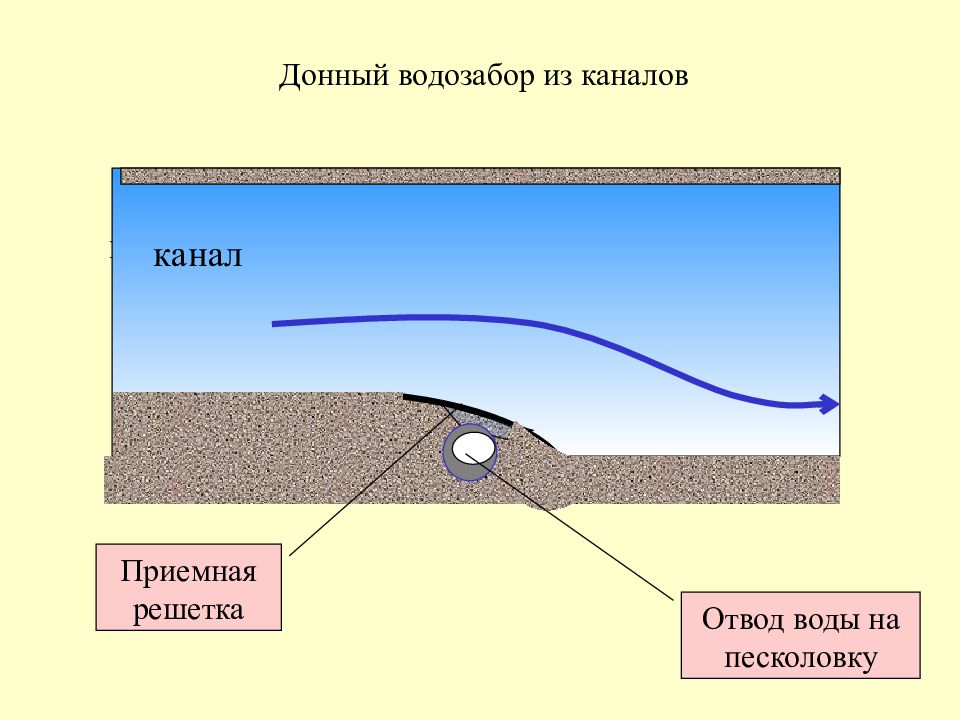

Слайд 32
Донный водозабор из каналов канал Приемная решетка Отвод воды на песколовку канал
Слайд 33
Водозабор из водохранилищ Верхний уровень воды Нижний уровень воды Всасывающий т-д насоса от1м от1м Береговой колодец Самотечный трубопровод оголовок
Слайд 34

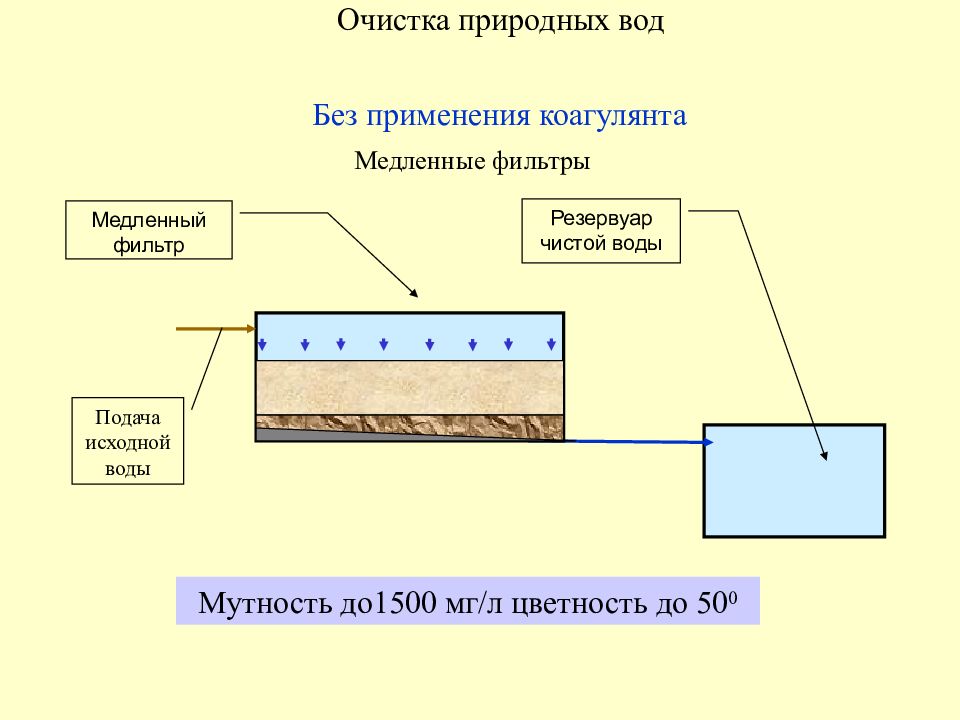

Без применения коагулянта Медленные фильтры Медленный фильтр Резервуар чистой воды Подача исходной воды Мутность до1500 мг/л цветность до 50 0 Очистка природных вод
Слайд 35
Реагентный методы водоподготовки Одноступенчатое фильтрование с напорными фильтрами Насосная станция 1 подъема Смеситель Ввод реагентов Напорный фильтр Подача воды потребителю Мутность до 30мг/л цветность до 50 о производительность до5000м 3 /сут.

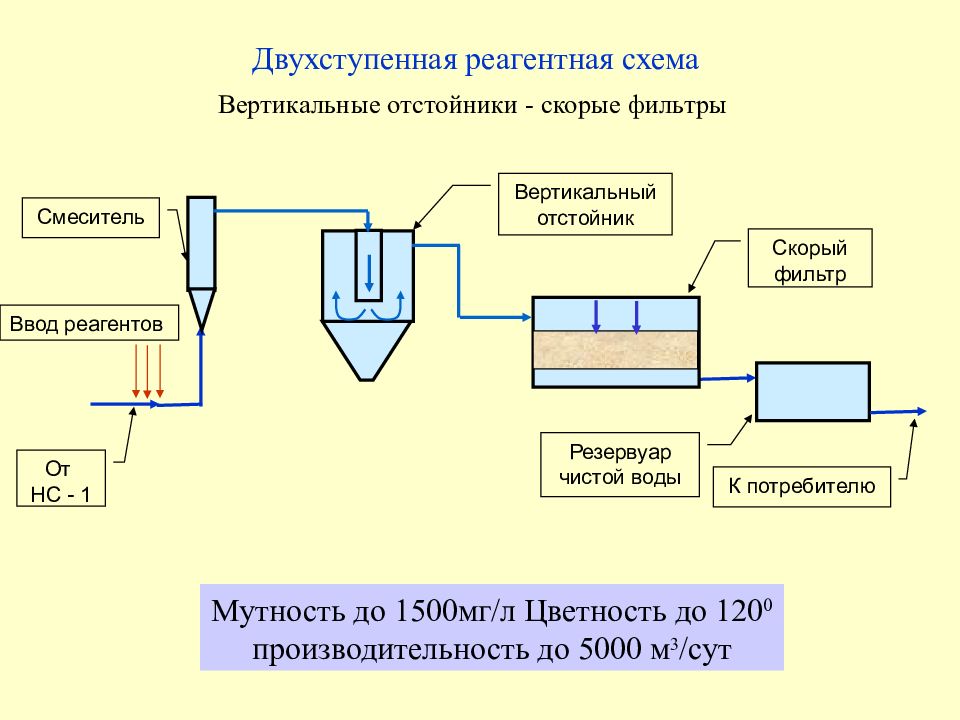

Слайд 36
Двухступенная реагентная схема Вертикальные отстойники - скорые фильтры От НС - 1 Смеситель Ввод реагентов Скорый фильтр Резервуар чистой воды Вертикальный отстойник К потребителю Мутность до 1500мг/л Цветность до 120 0 производительность до 5000 м 3 /сут

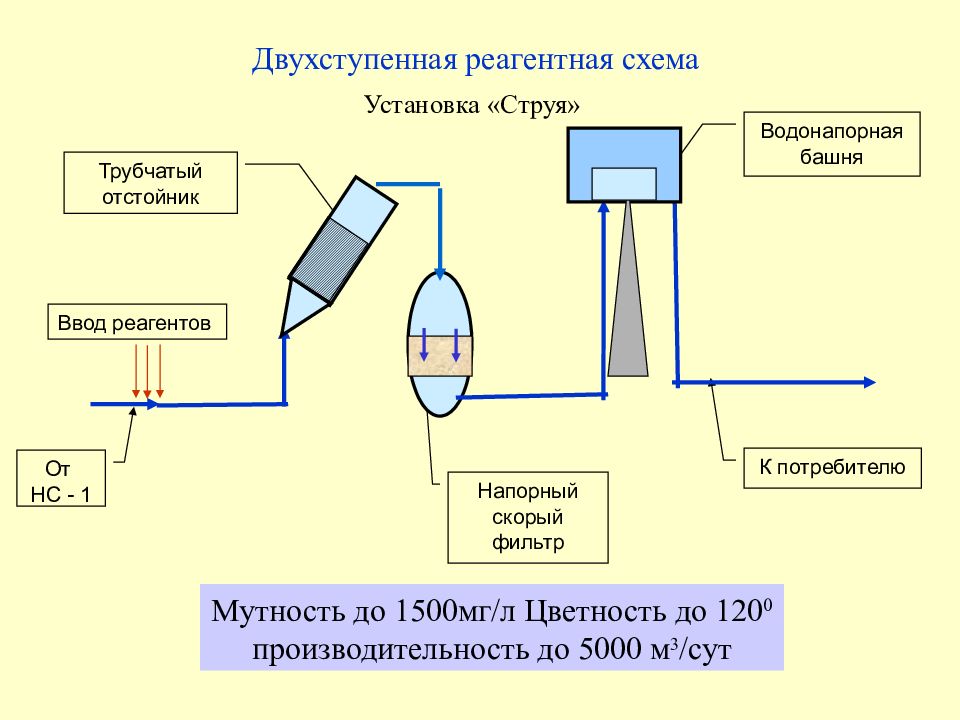

Слайд 37
Двухступенная реагентная схема Установка «Струя» От НС - 1 Ввод реагентов Напорный скорый фильтр Трубчатый отстойник К потребителю Мутность до 1500мг/л Цветность до 120 0 производительность до 5000 м 3 /сут Водонапорная башня
Слайд 39: Отстойники
Сброс осадка Вертикальный Горизонтальный (Q>50 тыс. м 3 /сут) 2 Исходная вода 3 исходная вода осветленная вода

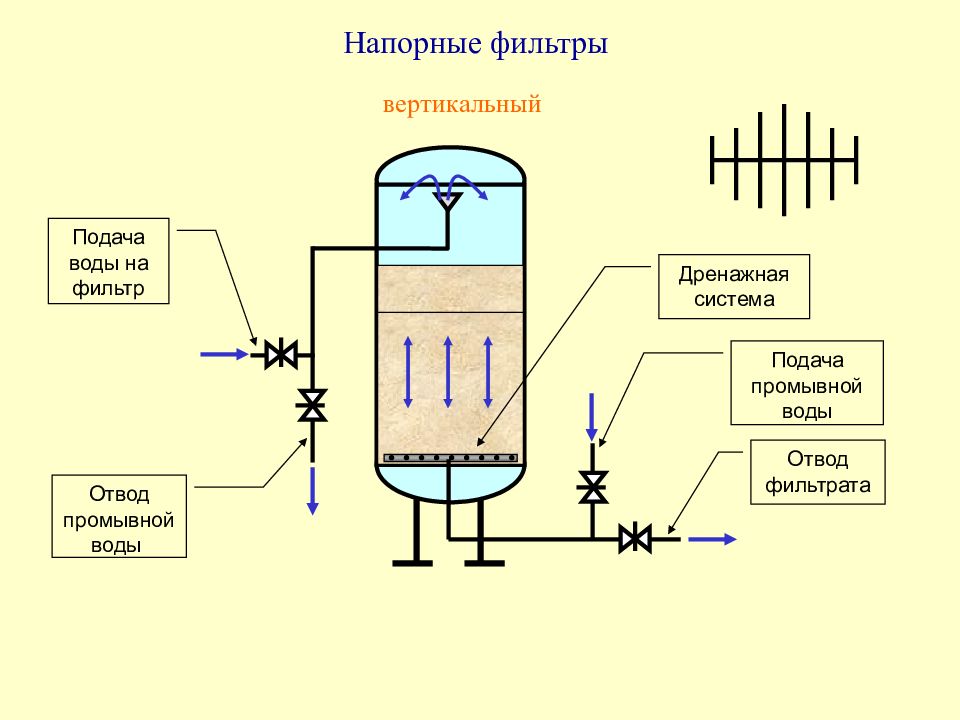

Слайд 40
Напорные фильтры вертикальный Подача воды на фильтр Отвод промывной воды Подача промывной воды Отвод фильтрата Дренажная система
Слайд 41
Скорые фильтры 1 – фильтрующая загрузка; 2 – поддерживающие слои гравия; 3 – дренажно-распределительная система; 4 –желоба для сбора промывной воды; 5 - сборный канал; 6 – подача сырой воды; 7 – отвод фильтрата; 8 - подача промывной воды; 9 – сброс промывной воды;. 9 8 6 7 2 5 3 1 4
Слайд 42
Скорые фильтр для обезжелезивания с упрощенной аэрацией 9 7 8 4 5 6 2 3 1 1 – фильтрующая загрузка; 2 – поддерживающие слои гравия; 3 – дренажно-распределительная система; 4 – подача сырой воды; 5 – отвод фильтрата; 6 – подача промывной воды; 7 – отвод промывной воды; 8 - опорожнение; 9 – воздушник
Слайд 45: Водопойный пункт
Шахтный колодец насос башня Водопойный лоток Шахтный колодец Водопойный лоток (корыто) РЧВ

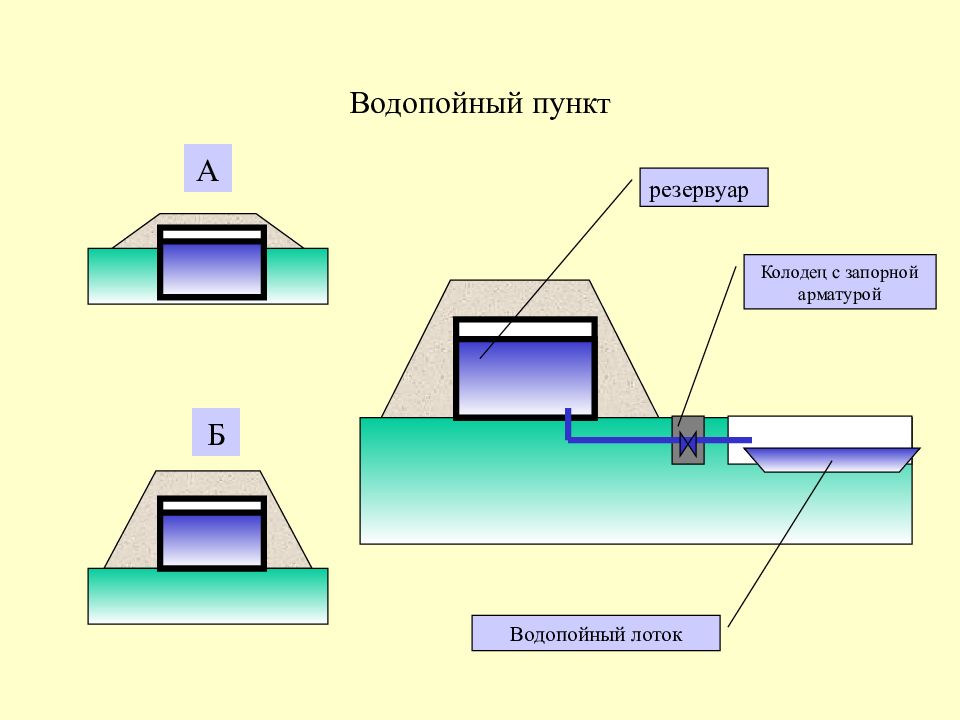

Слайд 46: Водопойный пункт
А Б резервуар Колодец с запорной арматурой Водопойный лоток

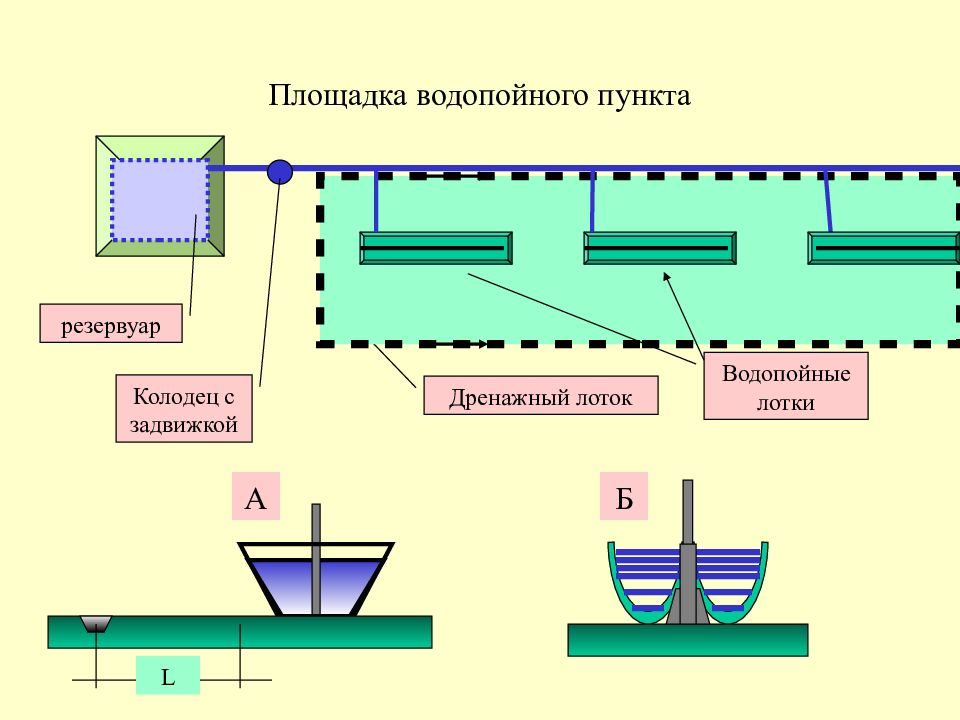

Слайд 47: Площадка водопойного пункта
Дренажный лоток А L резервуар Колодец с задвижкой Водопойные лотки Б

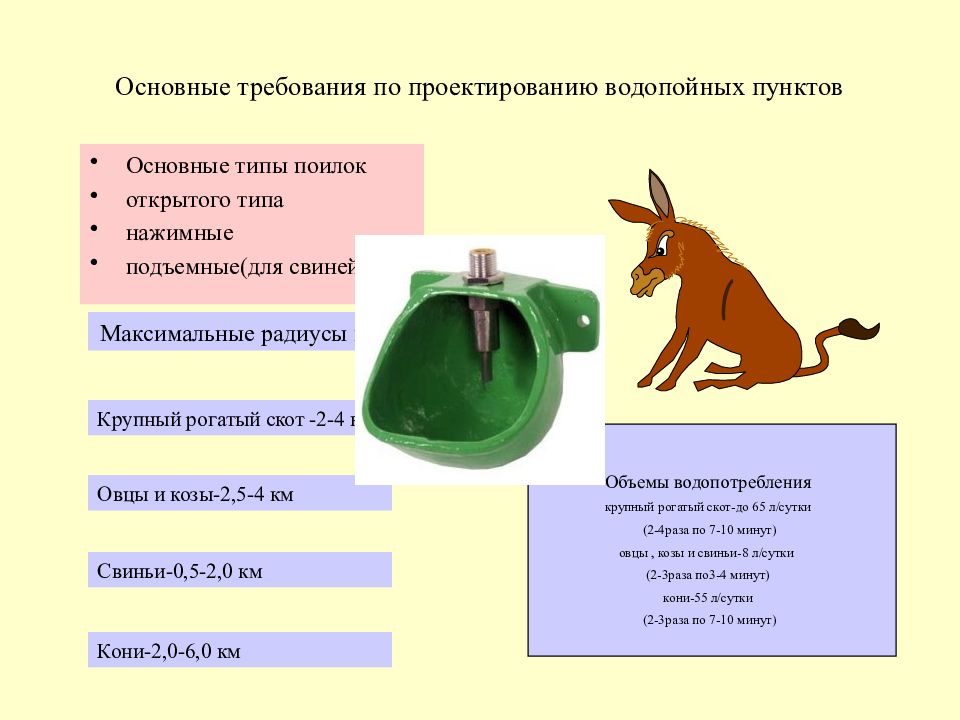

Последний слайд презентации: Русловые водозаборы Водозаборы поверхностных вод: Основные требования по проектированию водопойных пунктов

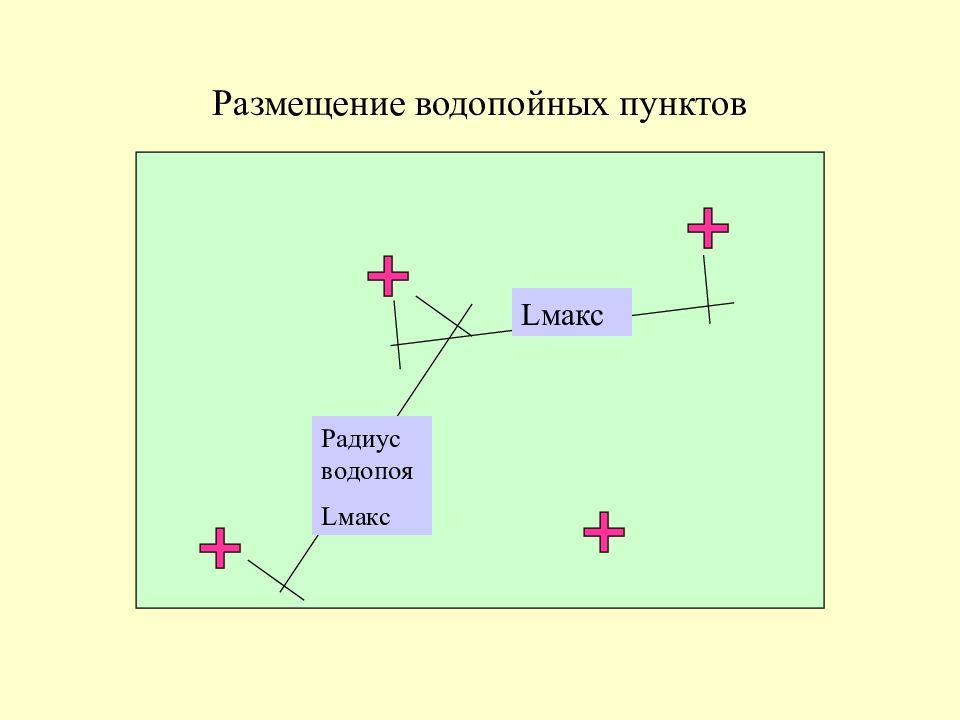

Основные типы поилок открытого типа нажимные подъемные(для свиней) Максимальные радиусы водопоя Овцы и козы-2,5-4 км Свиньи-0,5-2,0 км Крупный рогатый скот -2-4 км Кони-2,0-6,0 км Объемы водопотребления крупный рогатый скот-до 65 л/сутки (2-4раза по 7-10 минут) овцы, козы и свиньи-8 л/сутки (2-3раза по3-4 минут) кони-55 л/сутки (2-3раза по 7-10 минут)
