Серое поле – просто «заглушка». На её место рекомендуется поставить фотографию, отражающую основную мысль выступления. Комплексное решение фирмы « Danfoss » для систем теплоснабжения зданий и сооружений 201 3 г.
“ Данфосс” был основан Мадсом Клаузеном в 1933 г. Первая продукция, произведенная “Данфосс“ - модернизированный вариант американского терморегулирующего клапана для холодильных установок. Основатель
Первая продукция фирмы “Данфосс“ изготавливалась в жилом доме на ферме, где родился Мадс Клаузен. В настоящее время “Данфосс” – это международный концерн. Исторический факт
Компания Данфосс Направление Холодильной техники Компрессоры Регулирующие устройства и контрольно-измерительные приборы для холодильных установок и кондиционеров Направление Приводной техники Электронные преобразователи частоты Пускатели мягкого пуска Электродвигатели Мотор-редукторы Направление Теплоавтоматики Блочные тепловые пункты Приборы регулирования для систем отопления, вентиляции и водоснабжения Трубопроводная арматура Теплосчетчики и расходомеры Компоненты для горелок и бойлеров Теплые полы « Devi » Структура компании
Головной офис Danfoss A/S. Дания, г. Нордборг Компания « Danfoss » A/S - мировой производитель ТОО «ДАНФОСС» Торговые компании и представительства более чем 105 странах. Торговые и сервисные Сервисные компании Международные торговые представительства и сервисные компании www.danfoss.com Производство 250,000 наименований в день ТОО «Данфосс» основано в Казахстане 5 июля 2002 г. Имеет филиалы в г. Алматы и Астане. На данный момент представлены три направления: теплоавтоматика, теплые полы Деви, холодильное оборудование.
компания Danfoss в Казахстане Комплексные технические решения от теплового пункта до системы внутренних систем теплопотребления. Широкая номенклатура продукции. Техническая поддержка проектных организаций. Сервисное обслуживание и послепродажный сервис для монтажных и эксплуатирующих организаций Учебный центр в зданиях АО « Астана-Теплотранзит » и ТОО « Алматинские тепловые сети» Обеспечение технической литературой. Разработка научно-технической литературы и пособий по проектированию и т.д. Развитая дистрибьюторская сеть на всей территории РК Центральный склад в г.Алматы Активное сотрудничество с местными производителями Сантехпром, Казтерм Меморандум о сотрудничестве с ГЭФ ПР ООН, АО КазЦентр ЖКХ, АО фонд Самрук-Казына www.heating.danfoss.kz www.forum-tepla.kz
В соответствии со строительными нормами и стандартами РК при реконструкции здания необходимо обеспечивать учет и регулирование потребляемой тепловой энергии. Автоматическое регулирование и учет параметров в тепловом пункте Регулирование и учет параметров непосредственно у потребителя - Индивидуальное регулирование теплопоступлений в помещении от отопительных приборов при применении радиаторных терморегуляторов - Внедрение индивидуального теплоучета для жильцов - Погодозависимое регулирование параметров теплоносителя в тепловом пункте в зависимости от температуры наружного воздуха - Установка общедомового счетчика тепла Только совместный комплекс мероприятий учета и регулирования обеспечивает максимальный эффект экономии тепловой энергии !!!
СНиП РК 4.02-42-2006* ОТОПЛЕНИЕ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЕ.

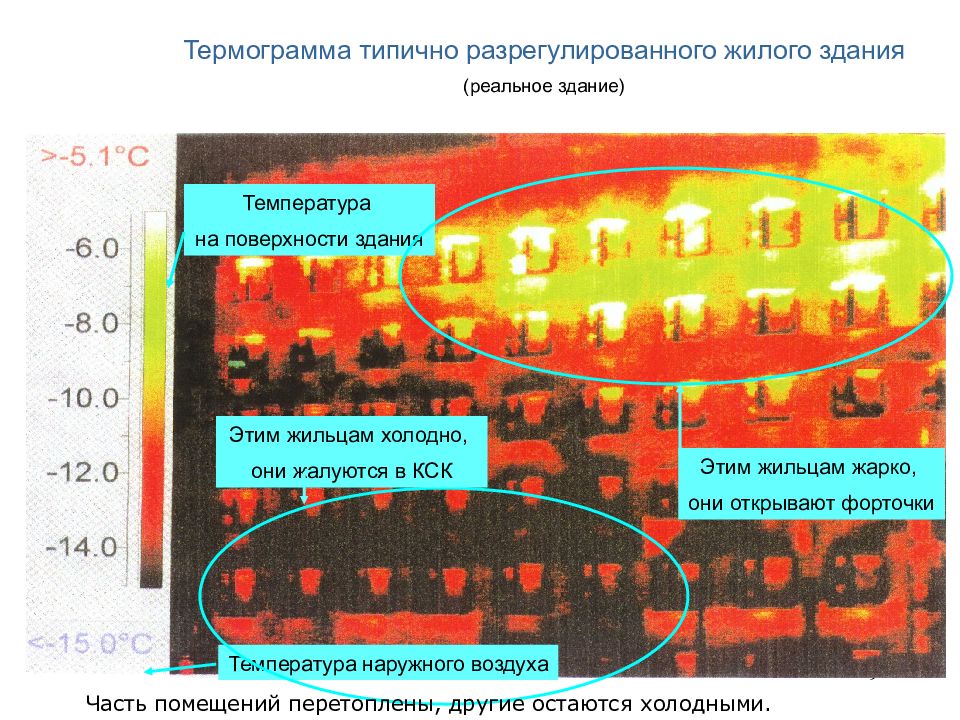

9 Термограмма типично разрегулированного жилого здания (реальное здание) Температура на поверхности здания Температура наружного воздуха Этим жильцам жарко, они открывают форточки Этим жильцам холодно, они жалуются в КСК Часть помещений перетоплены, другие остаются холодными.
10 Почему происходит разрегулирование? Как решить эту проблему?

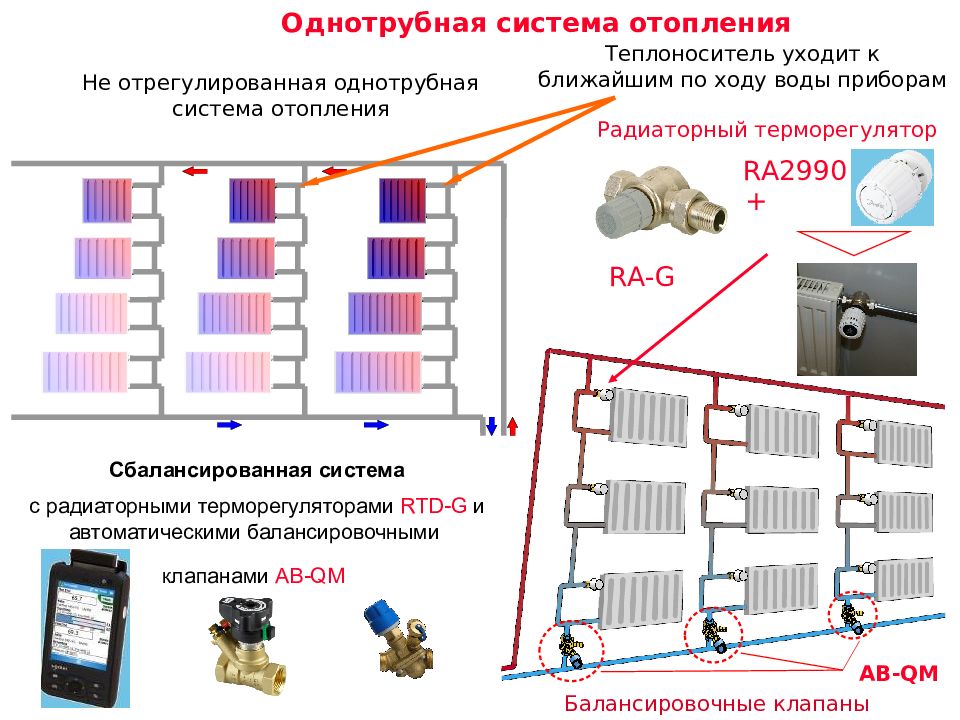

Не отрегулированная однотрубная система отопления Теплоноситель уходит к ближайшим по ходу воды приборам Сбалансированная система с радиаторными терморегуляторами RTD-G и автоматическими балансировочными клапанами AB-QM AB-QM RA-G + Радиаторный терморегулятор RA2990 Балансировочные клапаны Однотрубная система отопления
AB-QM Применение автоматических балансировочных клапанов в однотрубной системе отопления клапан RA-G с термоэлементом RA2990 AB-QM П-образный стояк Балансировочный клапан, для гидравлической увязки

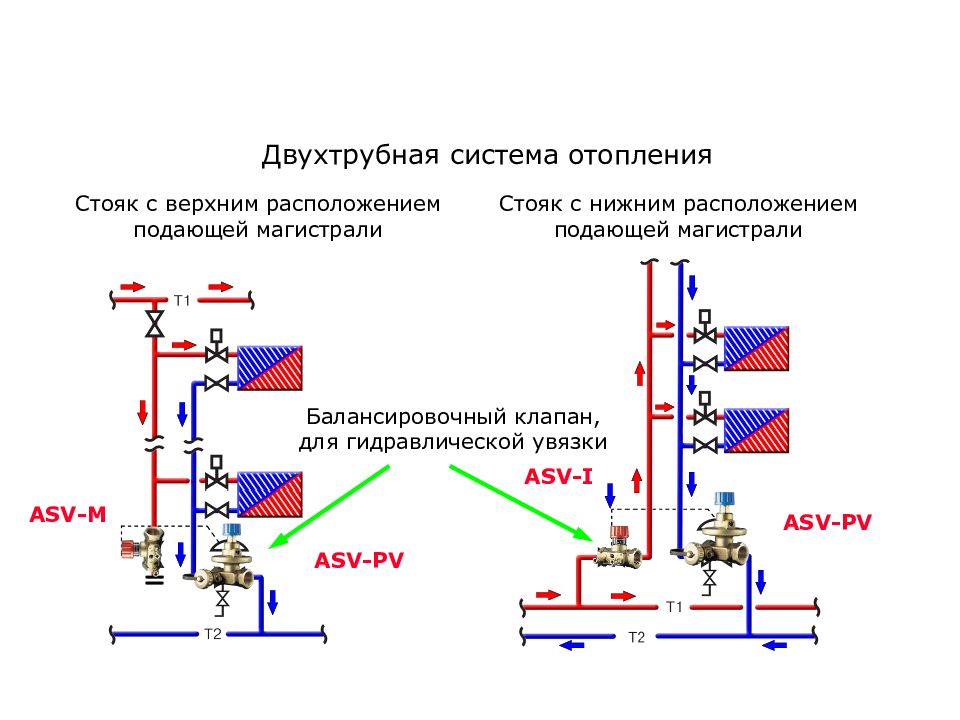

Двухтрубная система отопления Стояк с верхним расположением подающей магистрали Стояк с нижним расположением подающей магистрали Балансировочный клапан, для гидравлической увязки ASV-PV ASV-PV ASV-I ASV - M

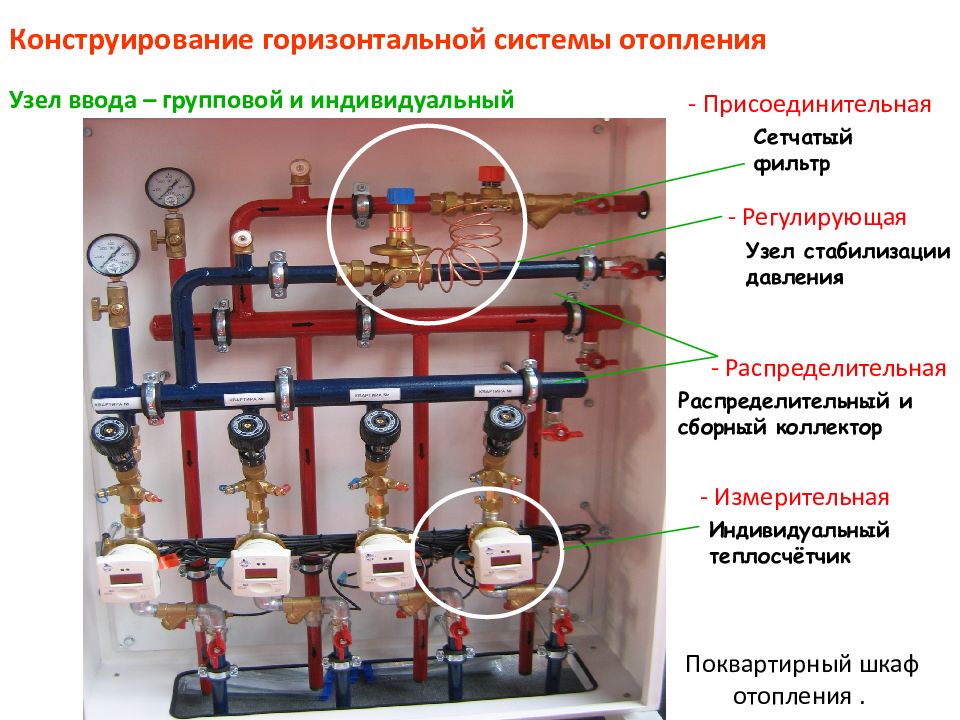

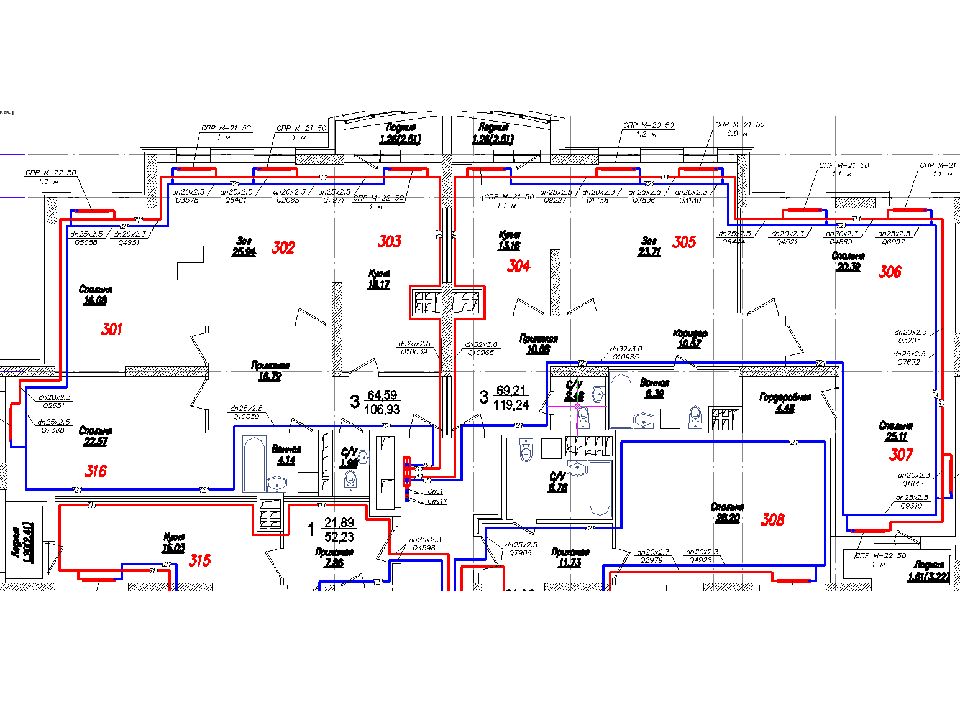

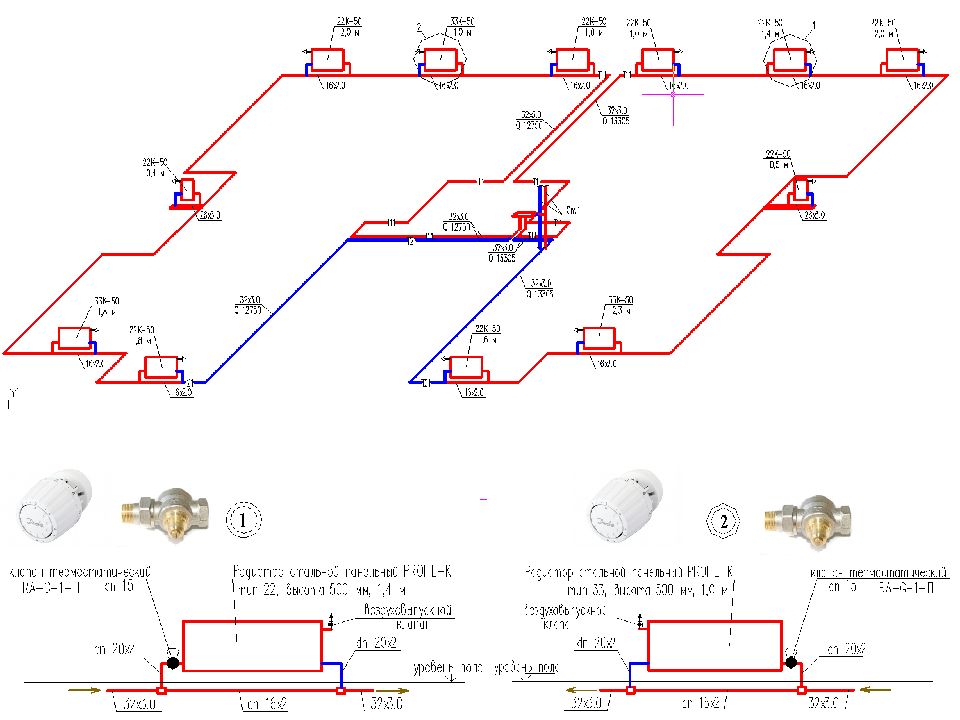

Конструирование горизонтальной системы отопления Принципиальная схема системы отопления Квартирная система Узел ввода Разводящий стояк Магистральные трубопроводы
Количество разводящих стояков выбирается в зависимости от объемно-планировочного решения здания, но не менее одного на каждую блок секцию. Стояки системы отопления Размещение стояка в пределах одной секции жилого дома Как правило для стояков системы отопления – сталь ГОСТ 3262-75

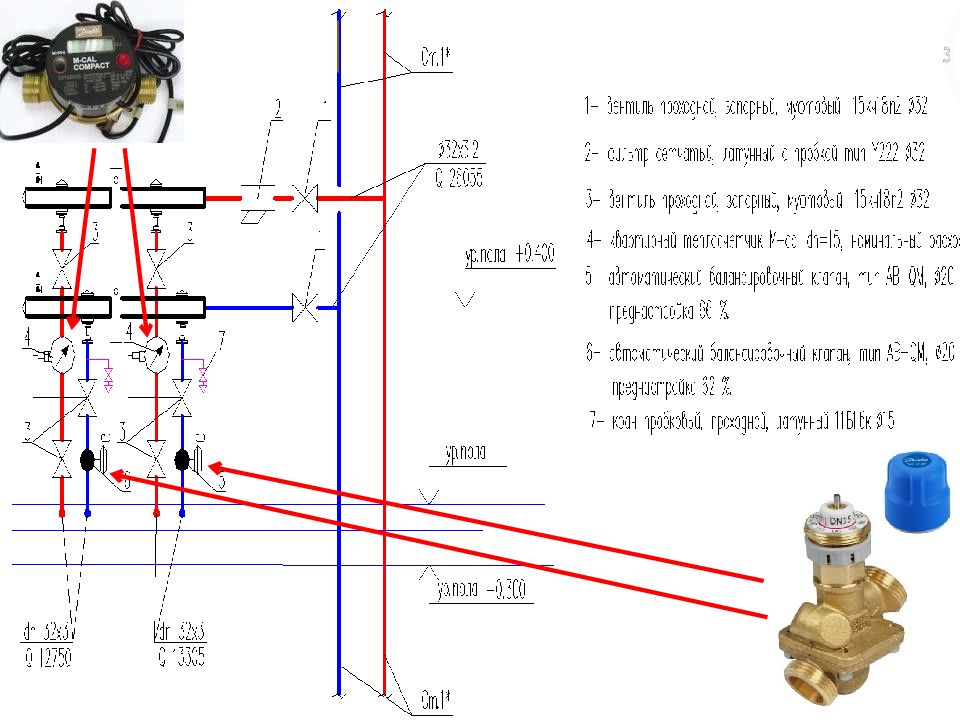

Решения с поквартирными системами отопления. Радиаторный терморегулятор RA-N RA2990 + ASV-I Балансировочные клапаны ASV- PV Компактный теплосчетчик
Экономия тепловой энергии, тепло и комфорт с помощью

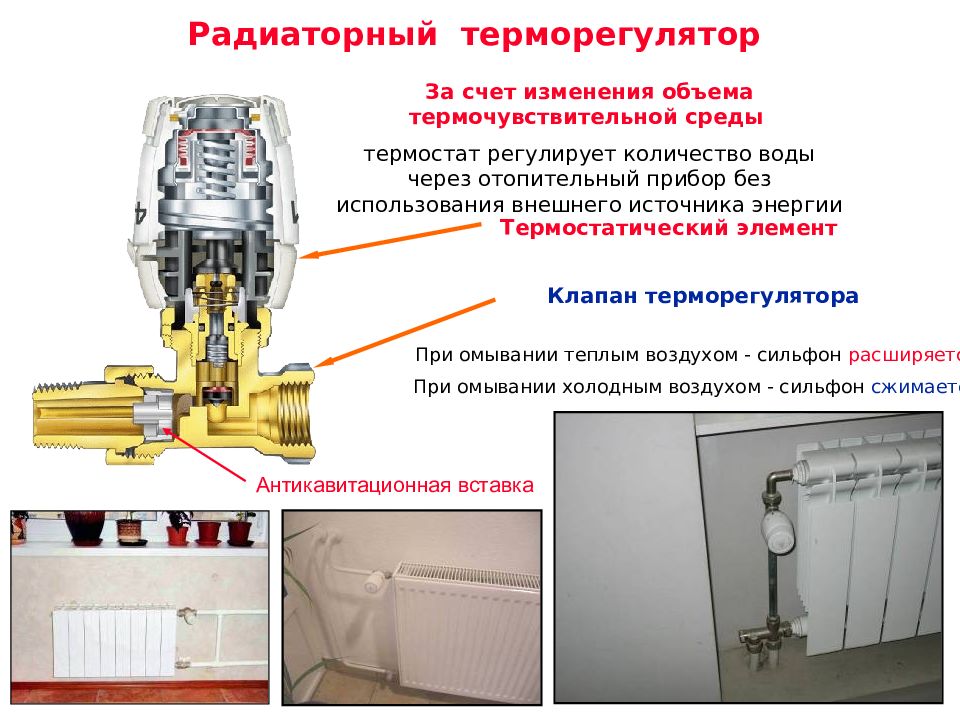

Радиаторный терморегулятор Клапан терморегулятора Термостатический элемент За счет изменения объема термочувствительной среды термостат регулирует количество воды через отопительный прибор без использования внешнего источника энергии При омывании теплым воздухом - сильфон расширяется При омывании холодным воздухом - сильфон сжимается Антикавитационная вставка

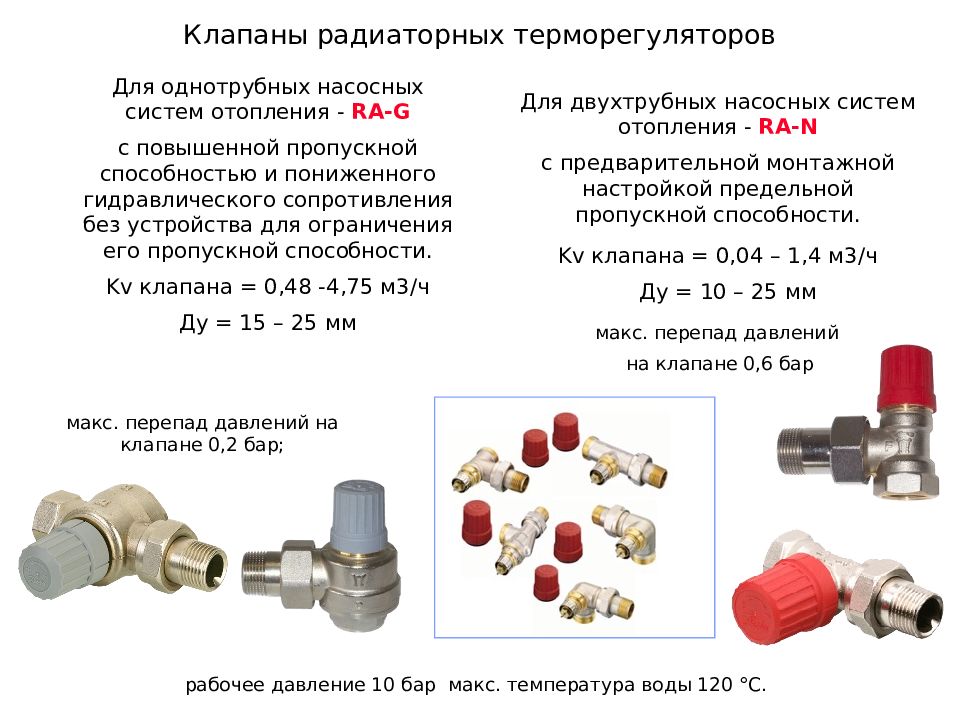

Клапаны радиаторных терморегуляторов Для однотрубных насосных систем отопления - RA-G с повышенной пропускной способностью и пониженного гидравлического сопротивления без устройства для ограничения его пропускной способности. Kv клапана = 0,48 -4,75 м3/ч Ду = 15 – 25 мм Для двухтрубных насосных систем отопления - RA-N с предварительной монтажной настройкой предельной пропускной способности. Kv клапана = 0,04 – 1,4 м3/ч Ду = 1 0 – 25 мм рабочее давление 10 бар макс. температура воды 120 ° С. макс. перепад давлений на клапане 0,2 бар; макс. перепад давлений на клапане 0,6 бар
Где : G – расход теплоносителя через клапан в м 3 /ч d Ркл - перепад давления на клапане, бар

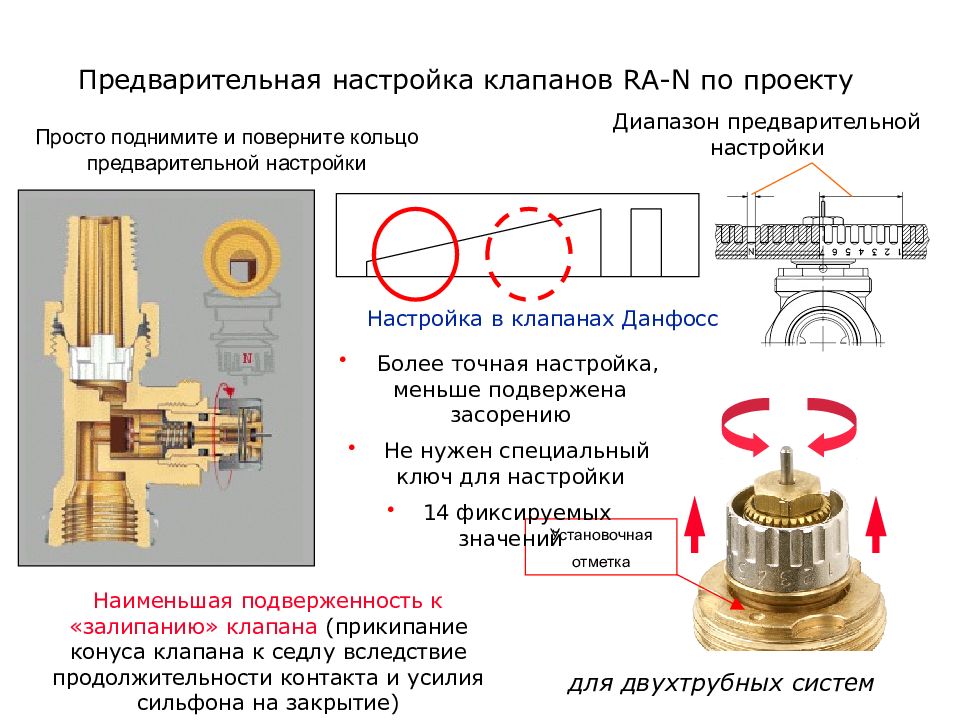

Установочная отметка Просто поднимите и поверните кольцо предварительной настройки для двухтрубных систем Предварительная настройка клапанов RA-N по проекту Диапазон предварительной настройки Наименьшая подверженность к «залипанию» клапана (прикипание конуса клапана к седлу вследствие продолжительности контакта и усилия сильфона на закрытие) Более точная настройка, меньше подвержена засорению Не нужен специальный ключ для настройки 1 4 фиксируемых значений Настройка в клапанах Данфосс

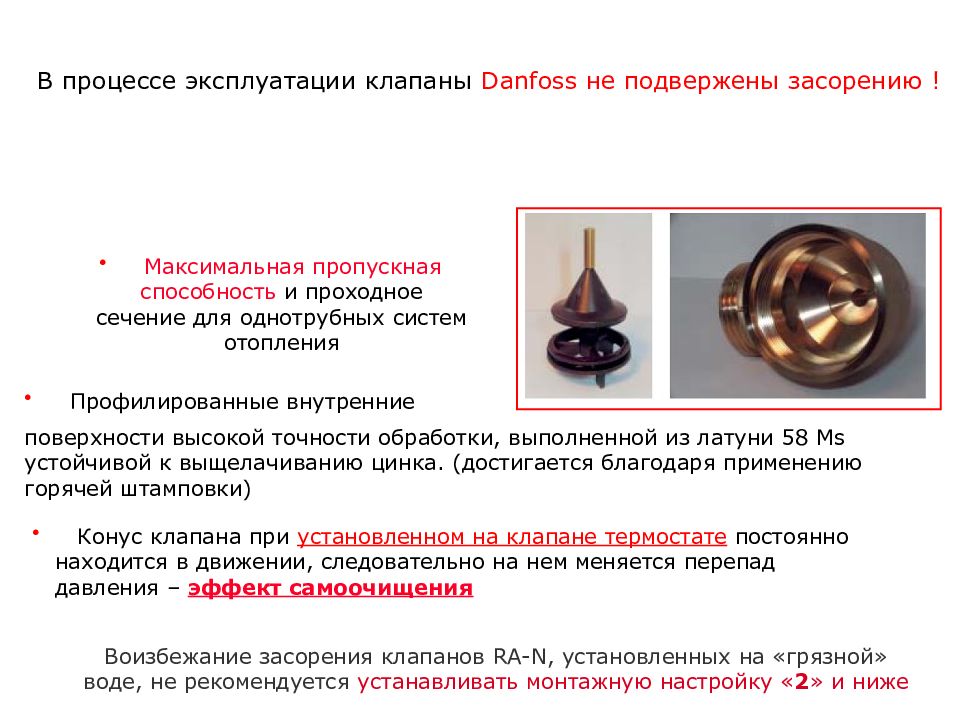

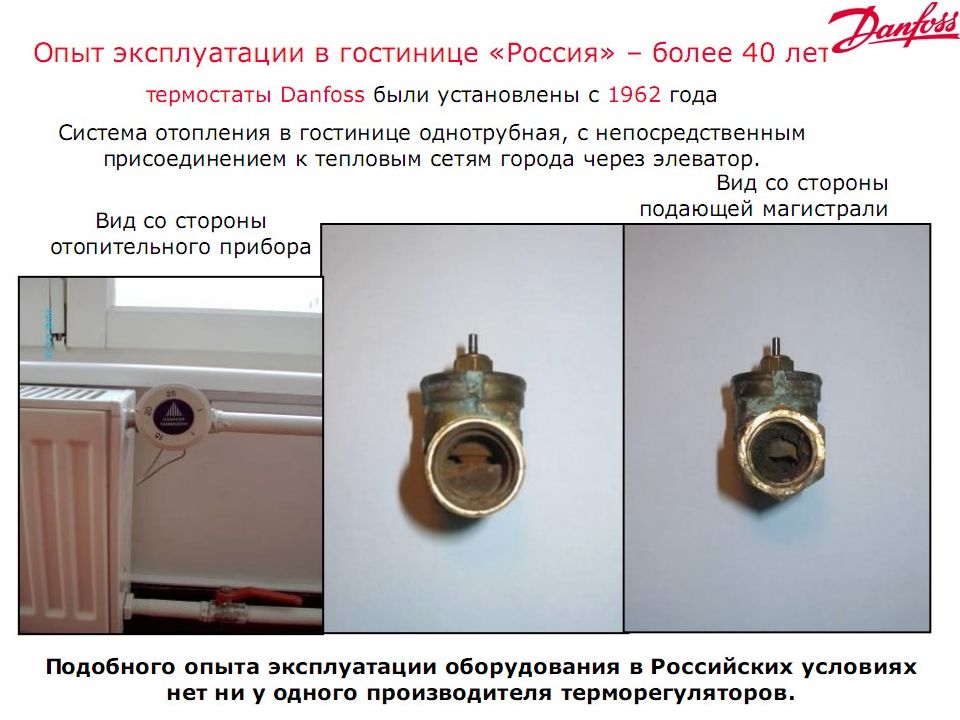

В процессе эксплуатации клапаны Danfoss не подвержены засорению ! Максимальная пропускная способность и проходное сечение для однотрубных систем отопления Профилированные внутренние поверхности высокой точности обработки, выполненной из латуни 58 Ms устойчивой к выщелачиванию цинка. (достигается благодаря применению горячей штамповки ) Воизбежание засорения клапанов RA-N, установленных на «грязной» воде, не рекомендуется устанавливать монтажную настройку « 2 » и ниже Конус клапана при установленном на клапане термостате постоянно находится в движении, следовательно на нем меняется перепад давления – эффект самоочищения
26 Термостаты Данфосс с газовым заполнением имеют значительно больший ход штока, а значит лучшее качество регулирования Настройка – 20°С Положение при T=18 °С в помещении Положение при T= 20°С в помещении ~ 0,2 1-0,23 ~0, 27-0,37 (постоянная времени для газового датчика 5-8 мин, для жидкостного датчика – около 18 -2 2 мин )

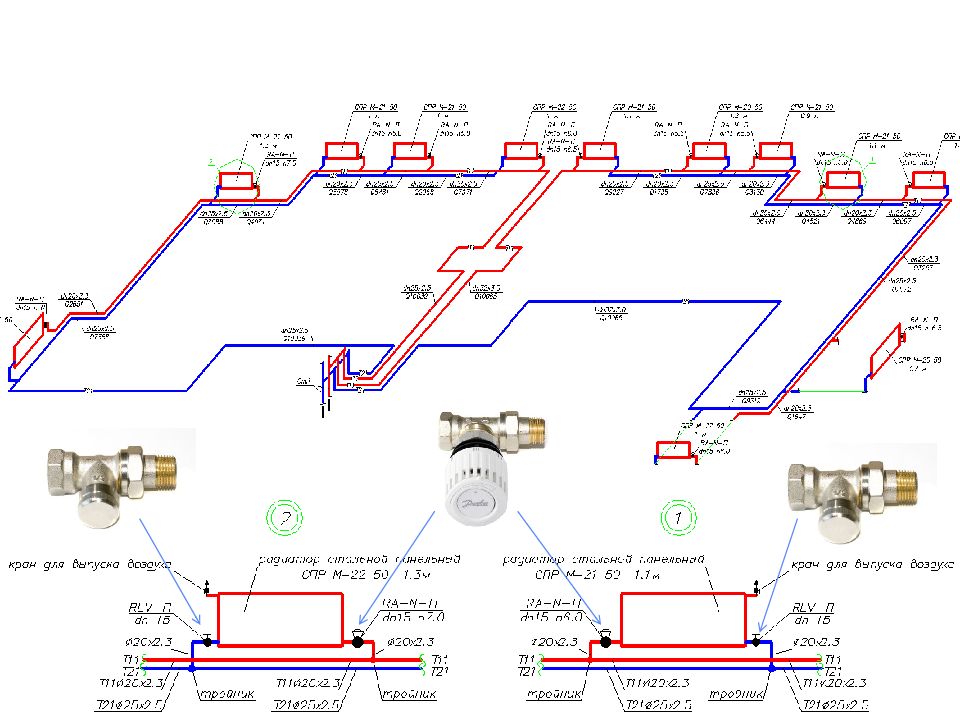

для двухтрубных систем Основные правила при монтаже клапанов радиаторных терморегуляторов типа RA-N ( всегда по ходу воды!!! ) Если это двухтрубная система – нет замыкающих участков!; Ду 15 Диаметр подводки Ду = 15 мм; На обратной подводке установить запорный клапан RLV Снять защитный колпачок с клапана, выставить значение настройки термоэлемента на макс. « 5 » Уверенно нажмите на термоголовку в направлении клапана, до звукового щелчка Чтобы снять термоэлемент с клапана поверните против часовой стрелки кольцо у основания термоэлемента. Фиксатор при этом открывается.
RLV угловой RA-N угловой RA-N прямой RLV прямой Пример монтажа клапанов R A - N
Пример монтажа клапанов R A - N с термоэлементом с дистанционным датчиком температуры RA-N RLV RA-N RLV

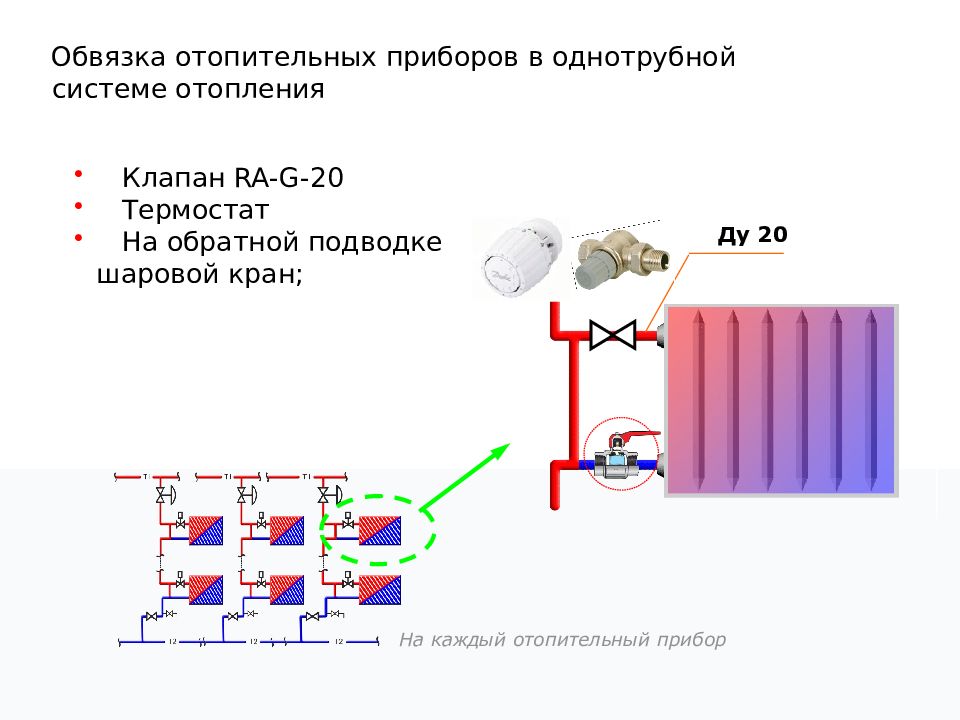

Клапан RA-G-20 Термостат На обратной подводке шаровой кран; Обвязка отопительных приборов в однотрубной системе отопления Ду 20 На каждый отопительный прибор

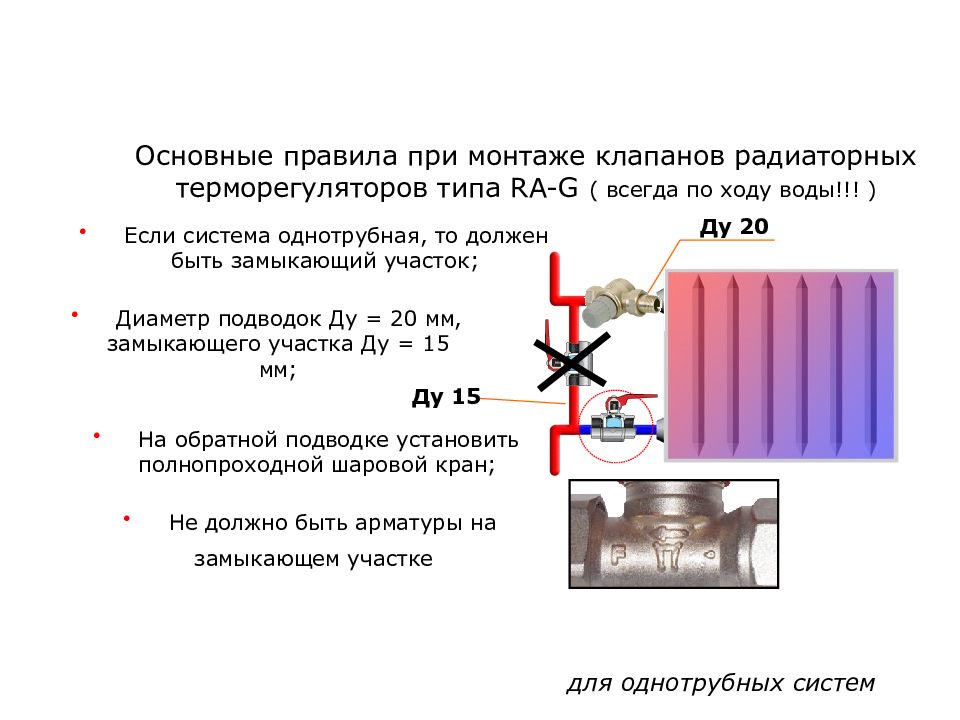

На обратной подводке установить полнопроходной шаровой кран; Не должно быть арматуры на замыкающем участке Основные правила при монтаже клапанов радиаторных терморегуляторов типа RA-G ( всегда по ходу воды!!! ) Если система однотрубная, то должен быть замыкающий участок; Диаметр подводок Ду = 20 мм, замыкающего участка Ду = 15 мм; Ду 15 Ду 20 для однотрубных систем

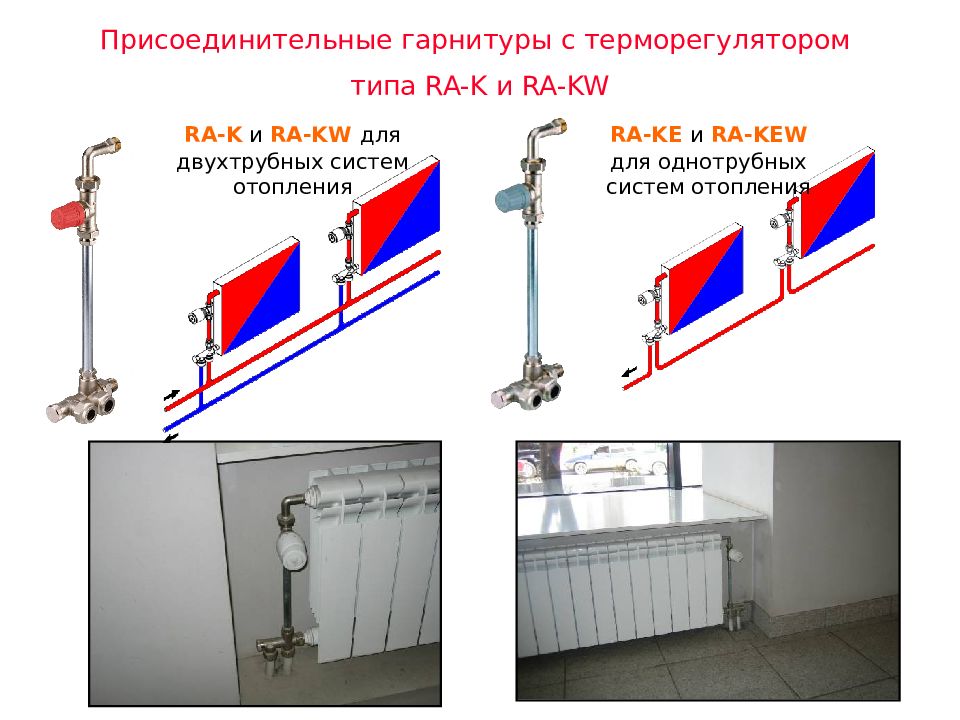

Присоединительные гарнитуры с терморегулятором типа RA - K и RA-KW RA-K и RA-KW для двухтрубных систем отопления RA-KE и RA-KEW для однотрубных систем отопления

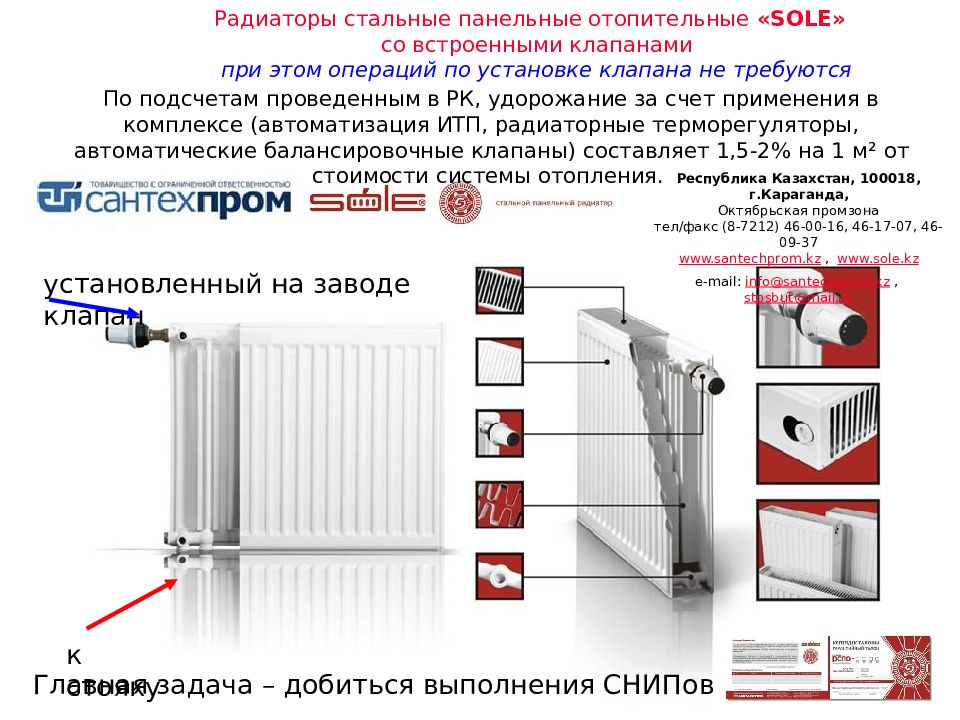

Радиаторы стальные панельные отопительные «SOLE» со встроенными клапанами при этом операций по установке клапана не требуются установленный на заводе клапан к стояку По подсчетам проведенным в РК, удорожание за счет применения в комплексе (автоматизация ИТП, радиаторные терморегуляторы, автоматические балансировочные клапаны) составляет 1,5-2% на 1 м ² от стоимости системы отопления. Главная задача – добиться выполнения СНИПов Республика Казахстан, 100018, г.Караганда, Октябрьская промзона тел/факс (8-7212) 46-00-16, 46-17-07, 46-09-37 www.santechprom.kz, www.sole.kz e-mail: info@santechprom.kz, stpsbut@mail.ru
отключение отопительного прибора ; Простота монтажа и эксплуатации ; Возможность присоединения спускного крана. Ду = 10 – 2 0 мм; Предпочтительное положение – штоком вниз

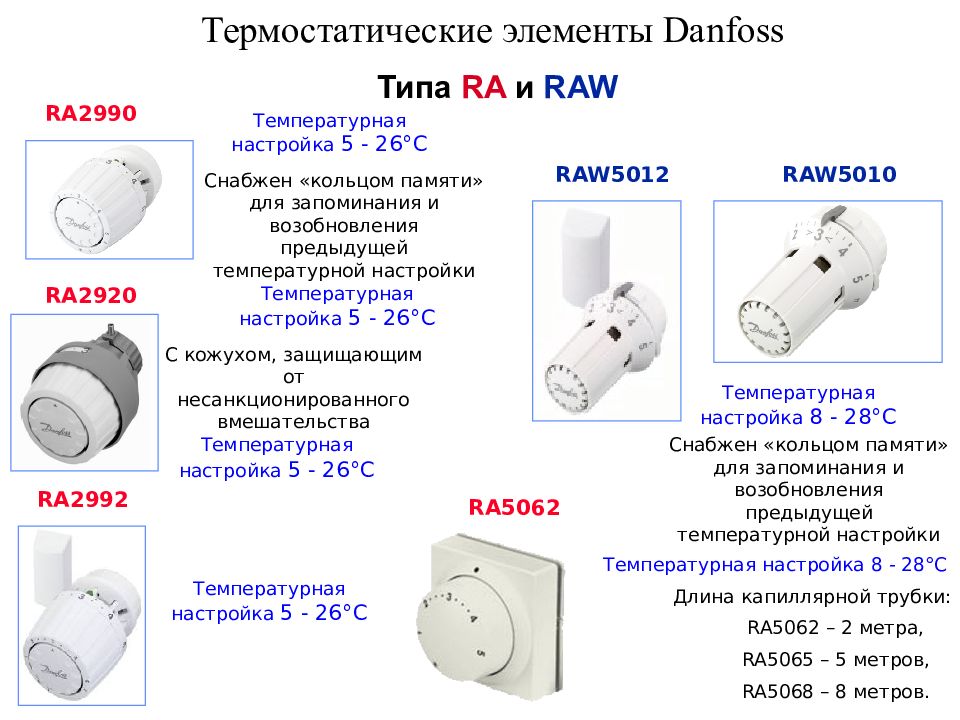

Термостатические элементы Danfoss Типа RA и RAW RA2990 RA2920 Температурная настройка 5 - 26°С Температурная настройка 5 - 26°С С кожухом, защищающим от несанкционированного вмешательства Температурная настройка 5 - 26°С Снабжен «кольцом памяти» для запоминания и возобновления предыдущей температурной настройки RAW5010 Температурная настройка 8 - 2 8 °С Снабжен «кольцом памяти» для запоминания и возобновления предыдущей температурной настройки RA2992 Температурная настройка 5 - 26°С RA5062 Температурная настройка 8 - 28°С Длина капиллярной трубки: RA5062 – 2 метра, RA5065 – 5 метров, RA5068 – 8 метров. RAW5012

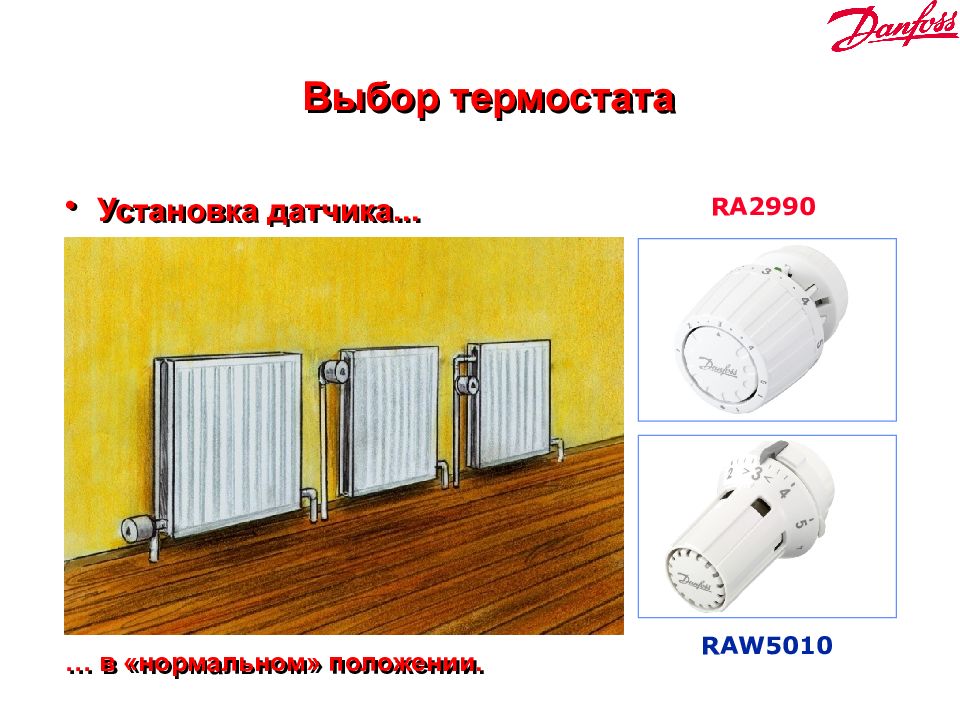

Установка датчика... Выбор термостата … в «нормальном» положении. RA2990 RAW5010

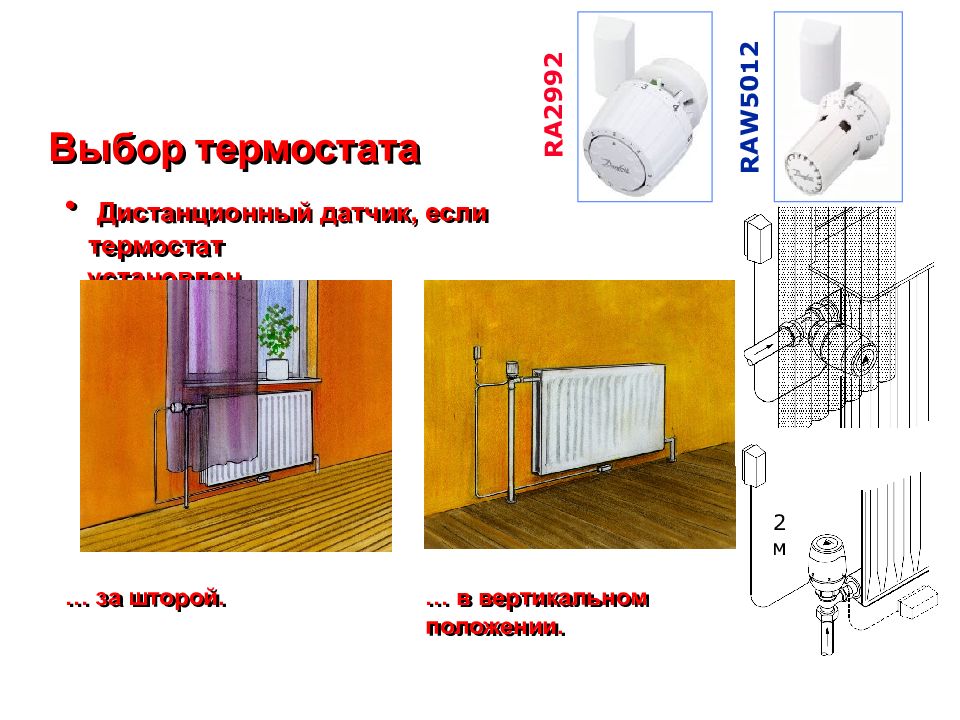

Дистанционный датчик, если термостат установлен... Выбор термостата … за шторой. … в вертикальном положении. 2 м RA2992 RAW5012

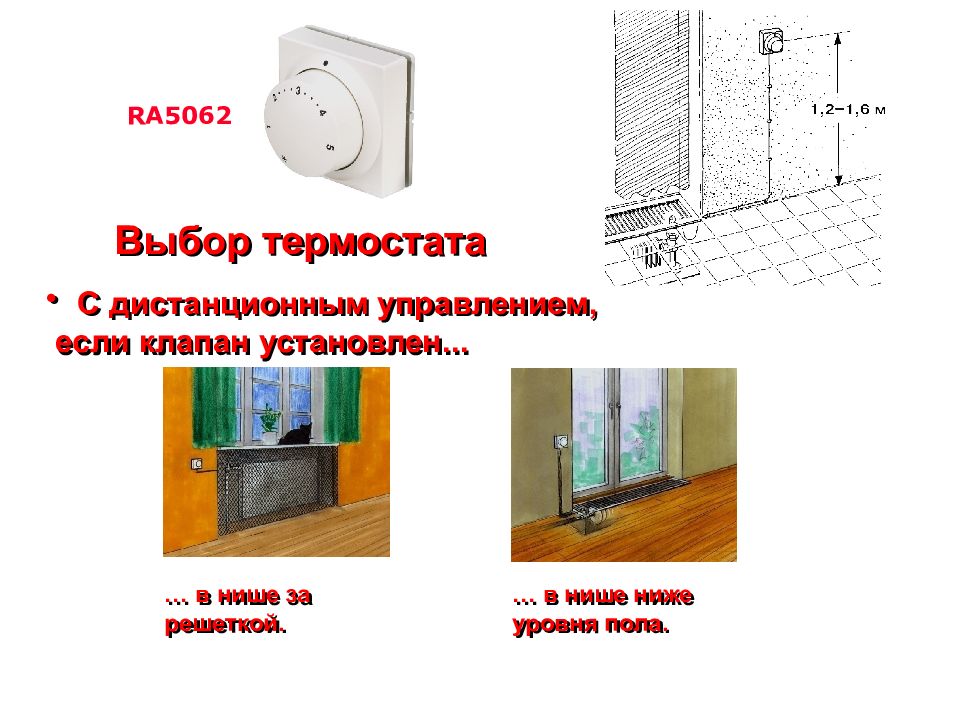

С дистанционным управлением, если клапан установлен... Выбор термостата … в нише за решеткой. … в нише ниже уровня пола. RA5062
Разрегулированная ASV-I RA-N RA-N RA2990 + Двухтрубная система отопления Балансировочные клапаны Сбалансированная Радиаторный терморегулятор Балансировочные клапана Зачем нужны балансировочные клапаны? Балансировочные клапаны – это трубопроводная дросселирующая арматура, предназначенная для гидравлической увязки циркуляционных колец (стояков, ветвей) систем отопления ASV- PV RA-N RA-N RA-N

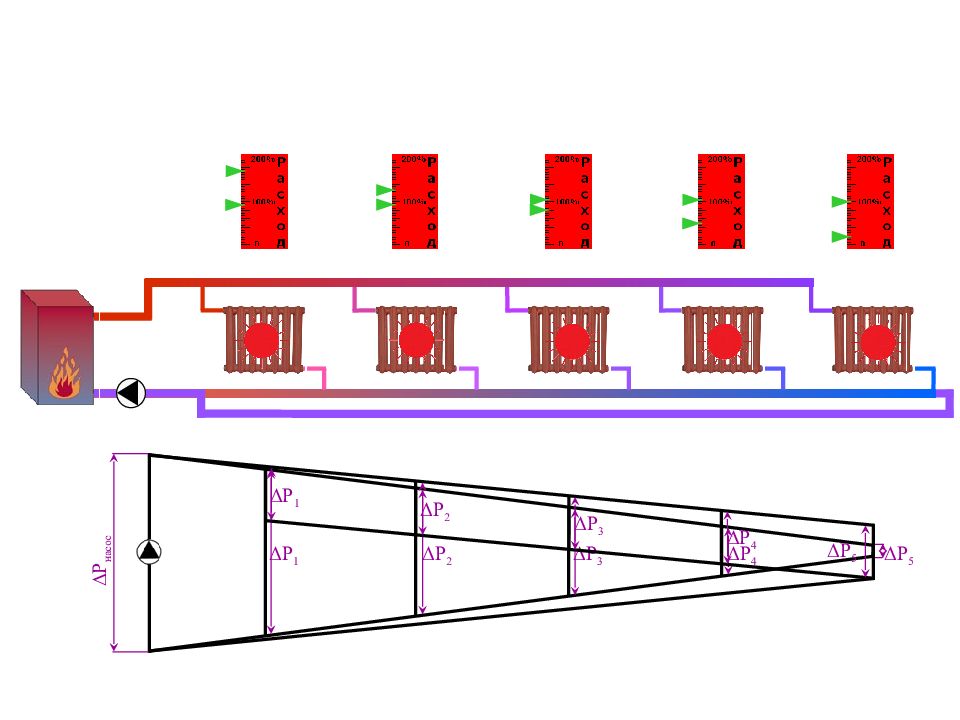

Δ P 1 Δ P 2 Δ P 3 Δ P 4 Δ P 5 Δ P насос
Δ P 1 Δ P 2 Δ P 3 Δ P 4 Δ P 5 Δ P насос Δ P 1 Δ P 2 Δ P 3 Δ P 4 Δ P 5

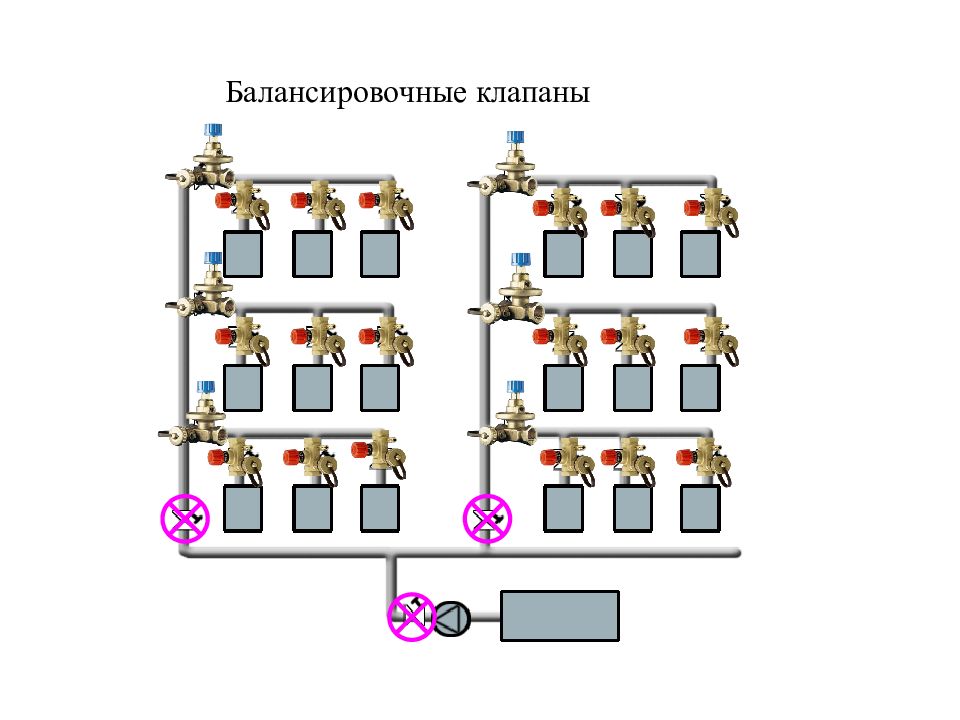

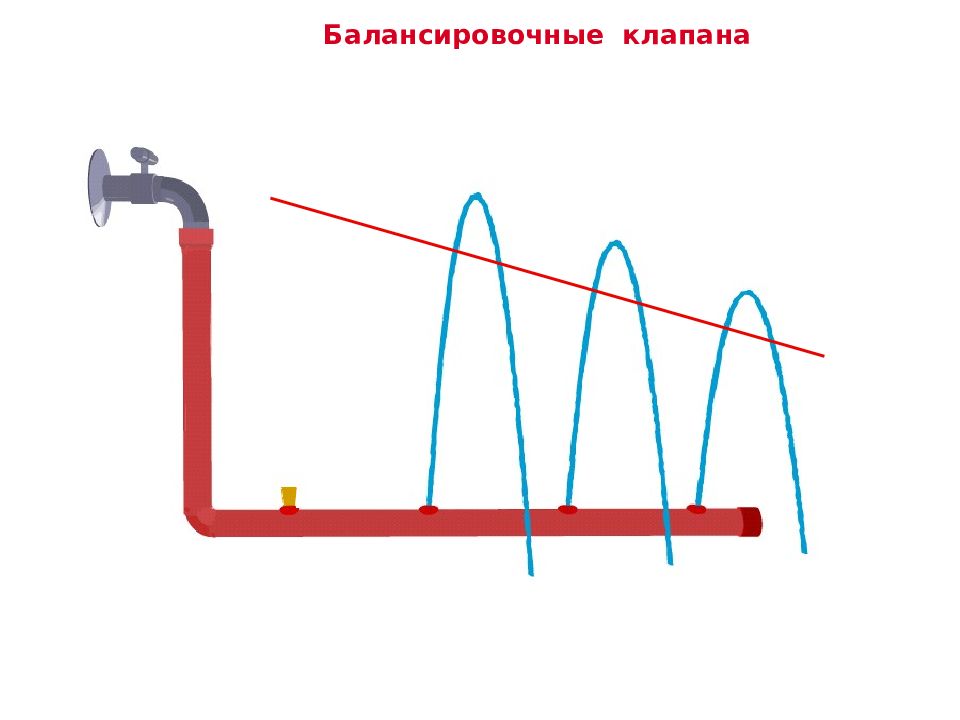

Балансировочные клапана

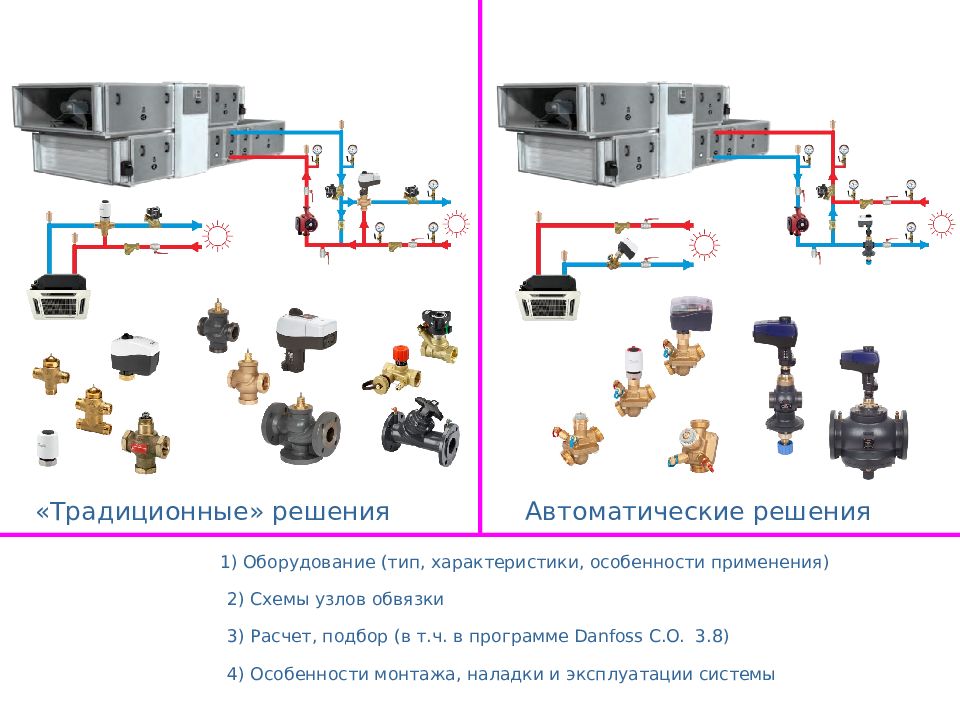

«Традиционные» решения Автоматические решения 1) Оборудование (тип, характеристики, особенности применения) 2) Схемы узлов обвязки 3) Расчет, подбор (в т.ч. в программе Danfoss C.O. 3.8 ) 4) Особенности монтажа, наладки и эксплуатации системы

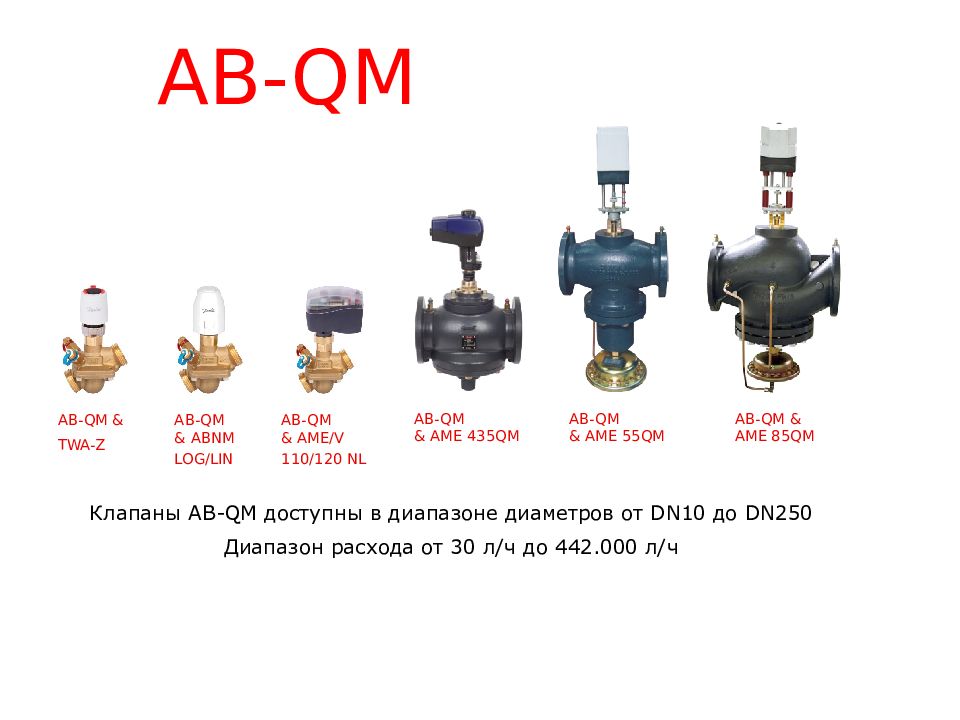

AB-QM & TWA-Z AB-QM & ABNM LOG/LIN AB-QM & AME/V 110/120 NL AB-QM & AME 43 5QM AB-QM & AME 55QM AB-QM & AME 85QM Клапаны AB-QM доступны в диапазоне диаметров от DN10 до DN250 Диапазон расхода от 30 л / ч до 442.000 л / ч AB-QM

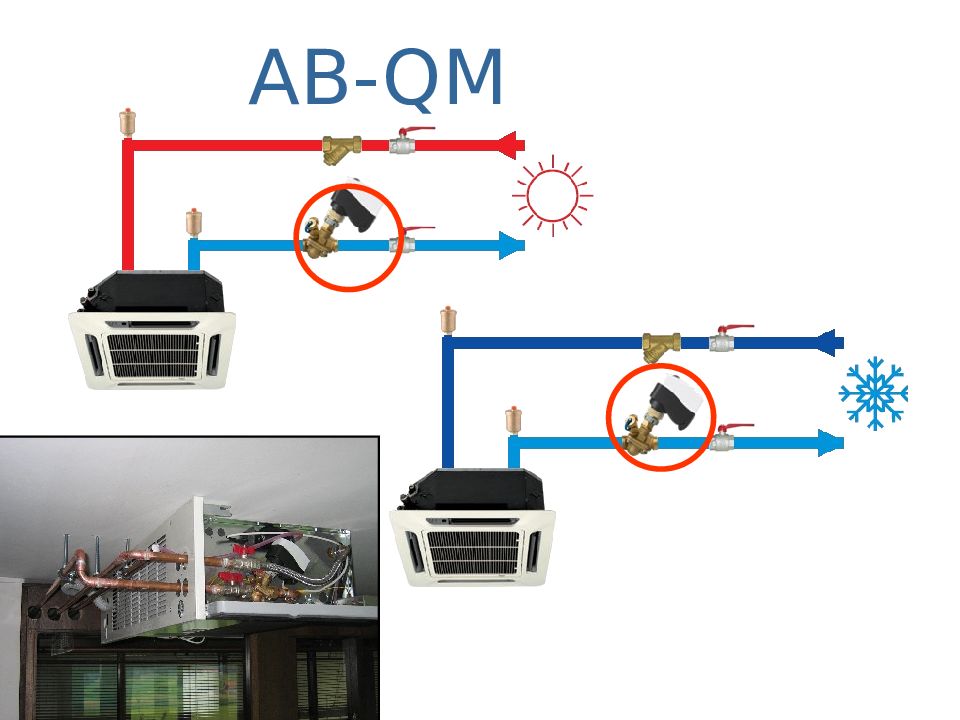

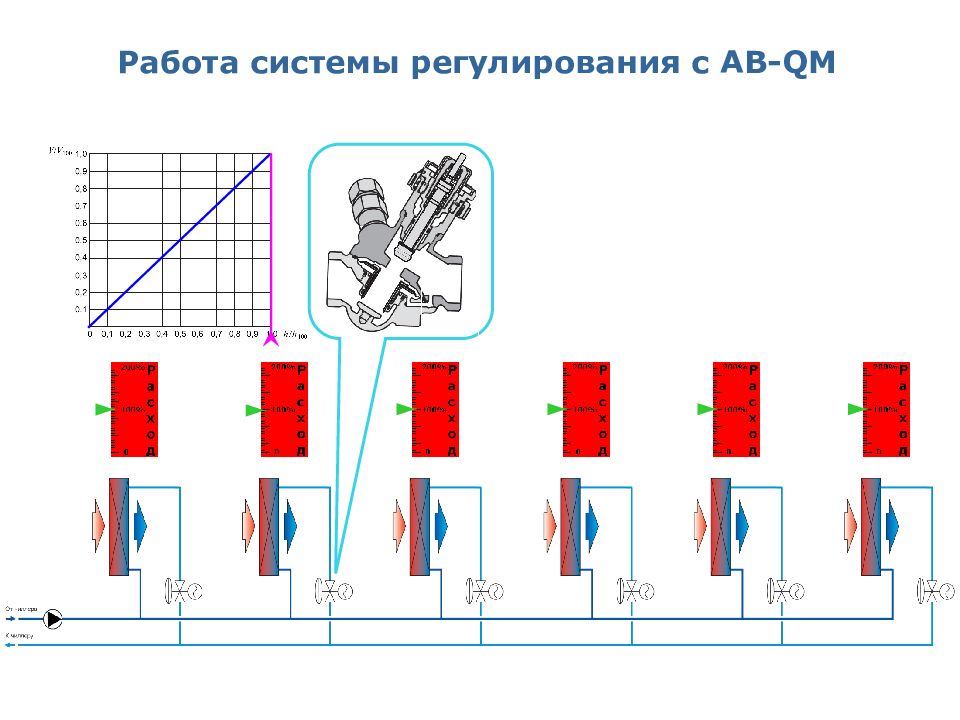

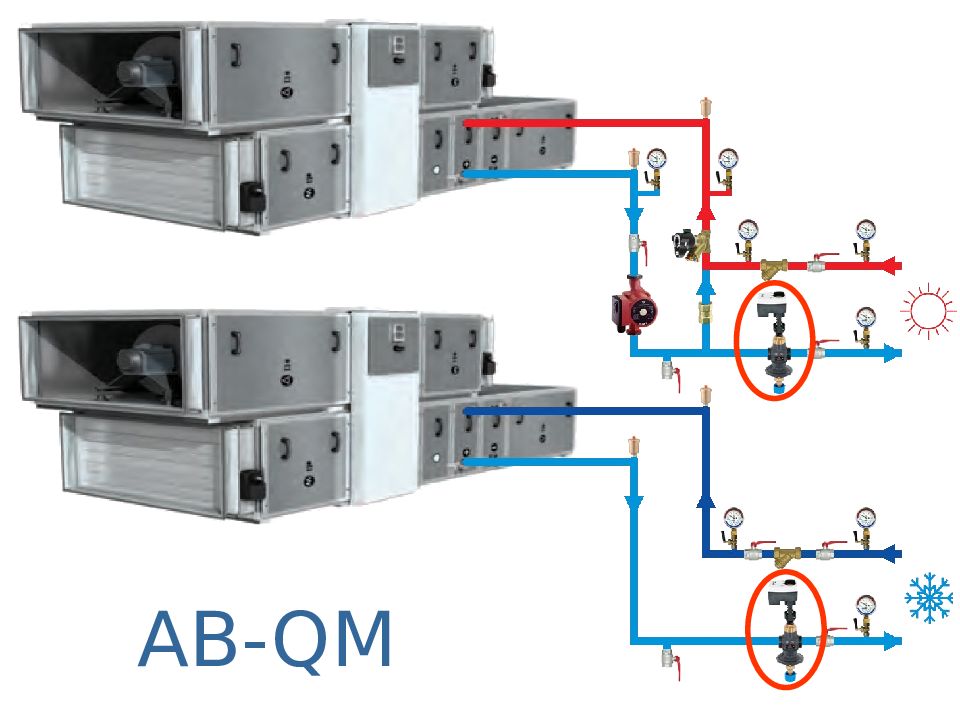

Система тепло и холодоснабжения с фэнкойлами Запорный клапан AB-QM с приводом Термостат Фэн-койл

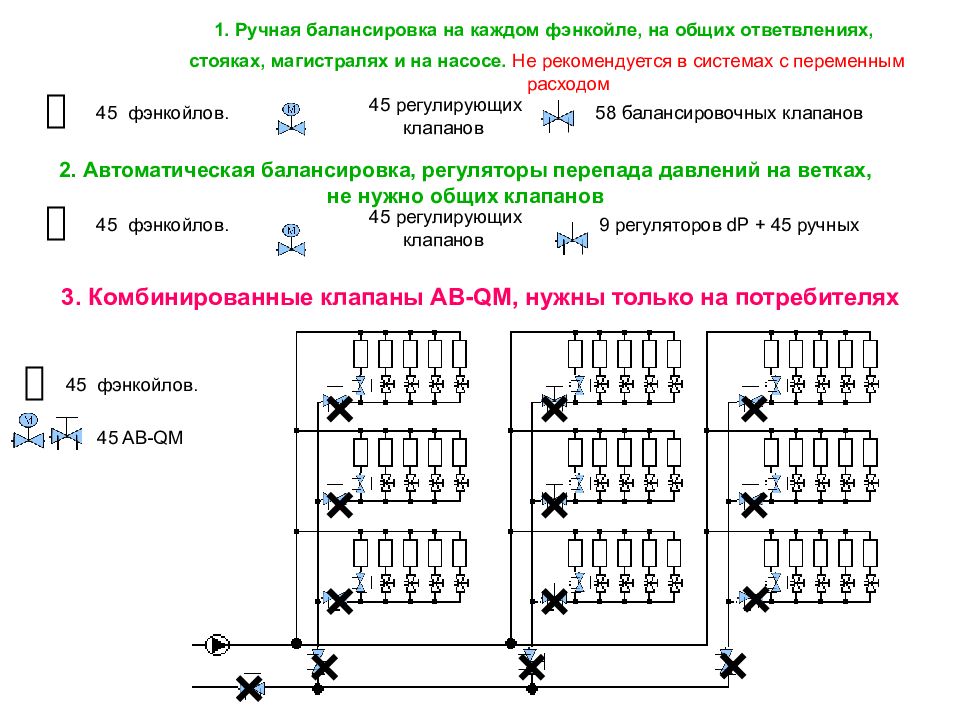

45 фэнкойлов. 58 балансировочных клапанов 1. Ручная балансировка на каждом фэнкойле, на общих ответвлениях, стояках, магистралях и на насосе. Не рекомендуется в системах с переменным расходом 3. Комбинированные клапаны AB-QM, нужны только на потребителях 45 фэнкойлов. 45 AB-QM 45 регулирующих клапанов 2. Автоматическая балансировка, регуляторы перепада давлений на ветках, не нужно общих клапанов 45 фэнкойлов. 45 регулирующих клапанов 9 регуляторов dP + 45 ручных

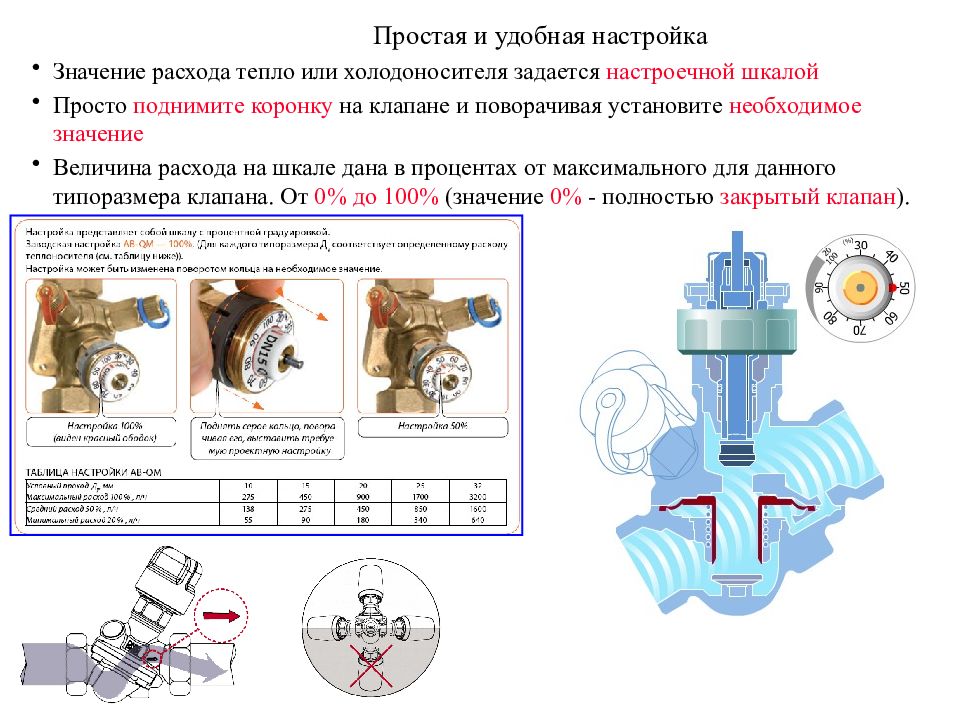

Значение расхода тепло или холодоносителя задается настроечной шкалой Просто поднимите коронку на клапане и поворачивая установите необходимое значение Величина расхода на шкале дана в процентах от максимального для данного типоразмера клапана. От 0% до 100% (значение 0% - полностью закрытый клапан ).

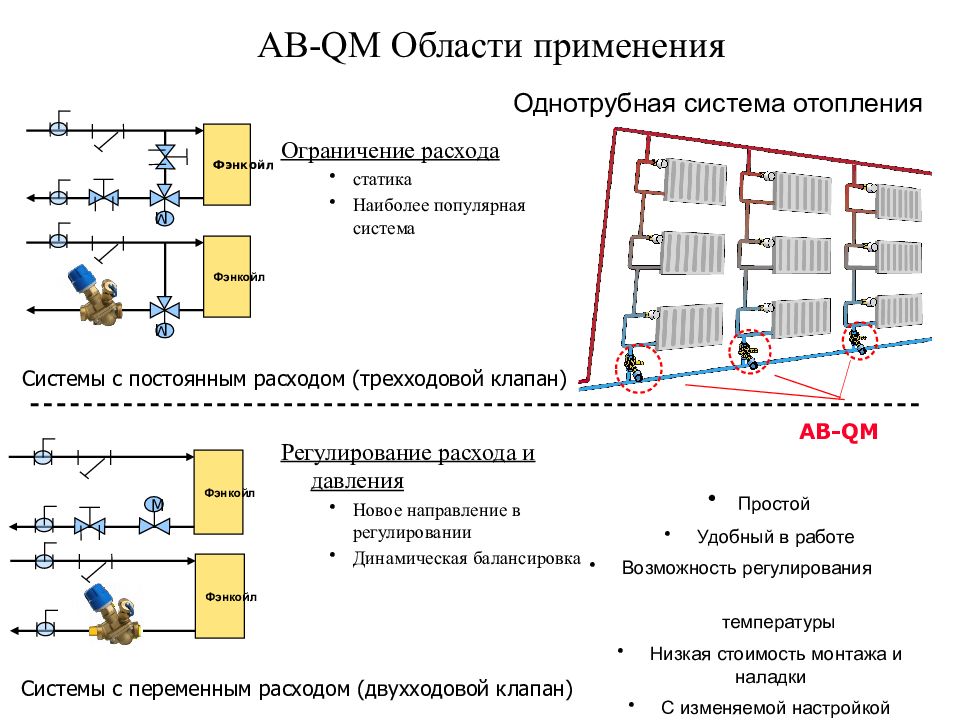

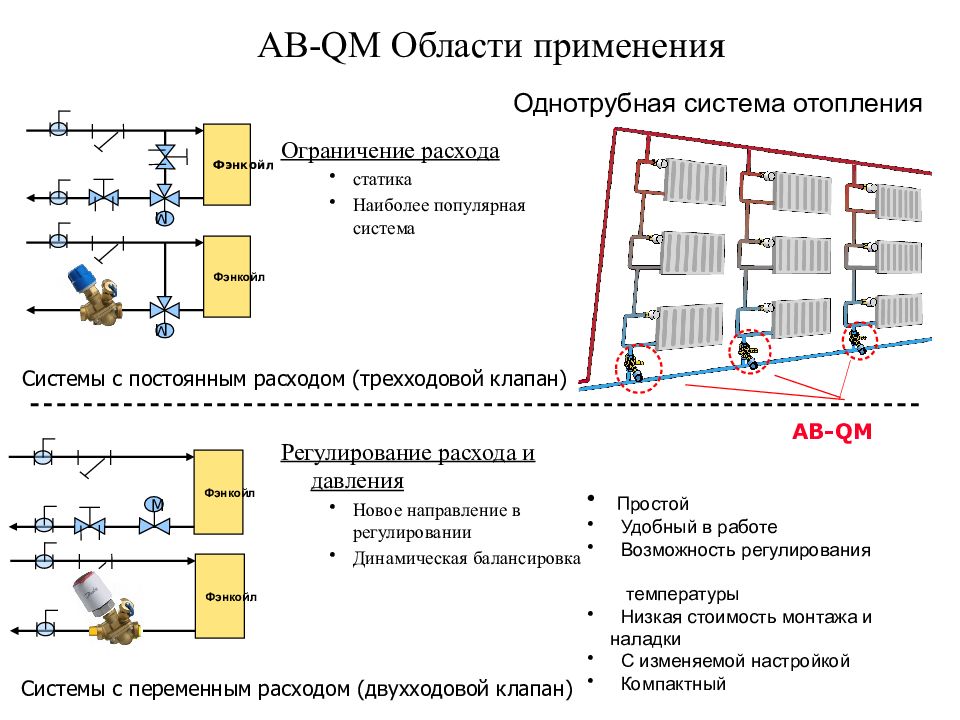

Фэнкойл AB-QM Области применения Ограничение расхода статика Наиболее популярная система Регулирование расхода и давления Новое направление в регулировании Динамическая балансировка Фэнкойл M Фэнкойл M Системы с постоянным расходом (трехходовой клапан) Системы с переменным расходом (двухходовой клапан) Фэнкойл M AB-QM Однотрубная система отопления Простой Удобный в работе Возможность регулирования температуры Низкая стоимость монтажа и наладки С изменяемой настройкой Компактный

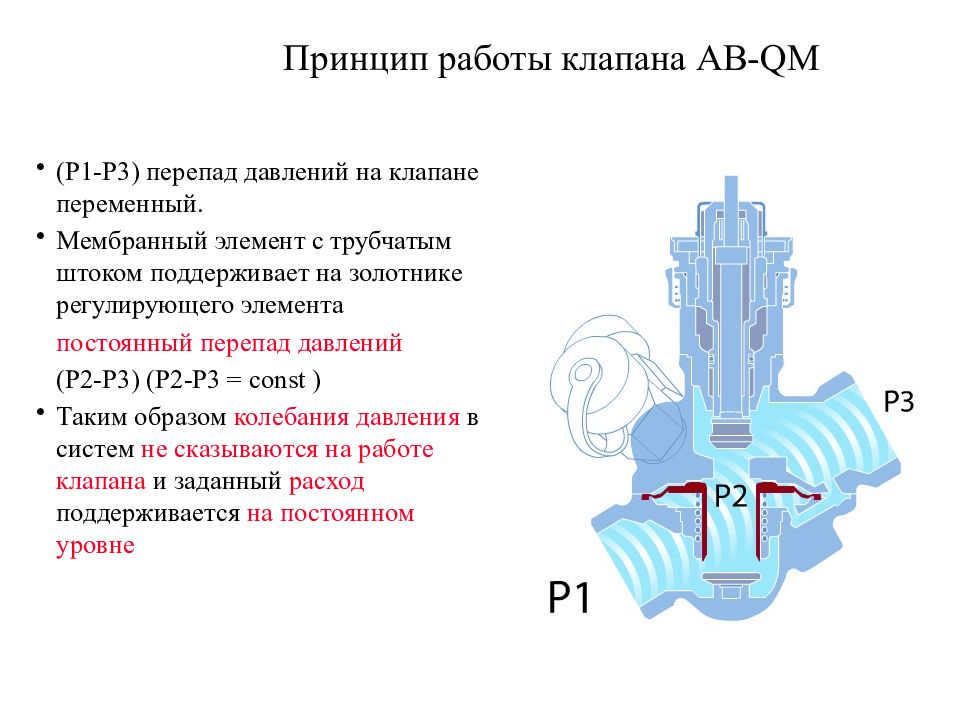

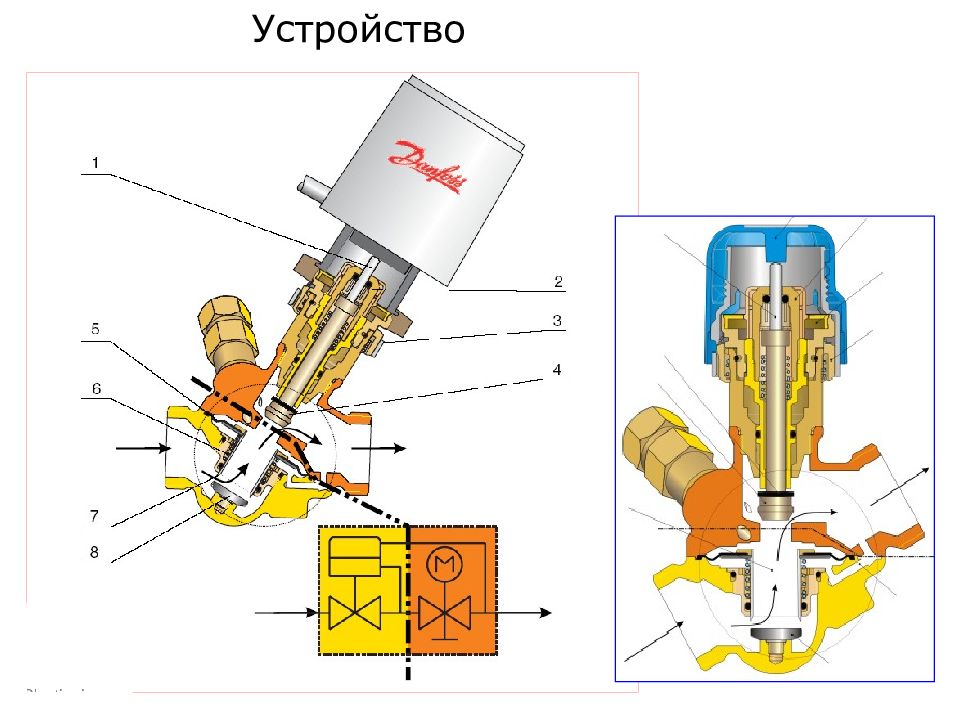

( P1 -Р3) перепад давлений на клапане переменный. Мембранный элемент с трубчатым штоком поддерживает на золотнике регулирующего элемента постоянный перепад давлений (Р2-Р3) (P2-P3 = const ) Таким образом колебания давления в систем не сказываются на работе клапана и заданный расход поддерживается на постоянном уровне
AB-QM
AB-QM
Фэнкойл AB-QM Области применения Ограничение расхода статика Наиболее популярная система Регулирование расхода и давления Новое направление в регулировании Динамическая балансировка Фэнкойл M Фэнкойл M Системы с постоянным расходом (трехходовой клапан) Системы с переменным расходом (двухходовой клапан) Фэнкойл M AB-QM Однотрубная система отопления Простой Удобный в работе Возможность регулирования температуры Низкая стоимость монтажа и наладки С изменяемой настройкой Компактный

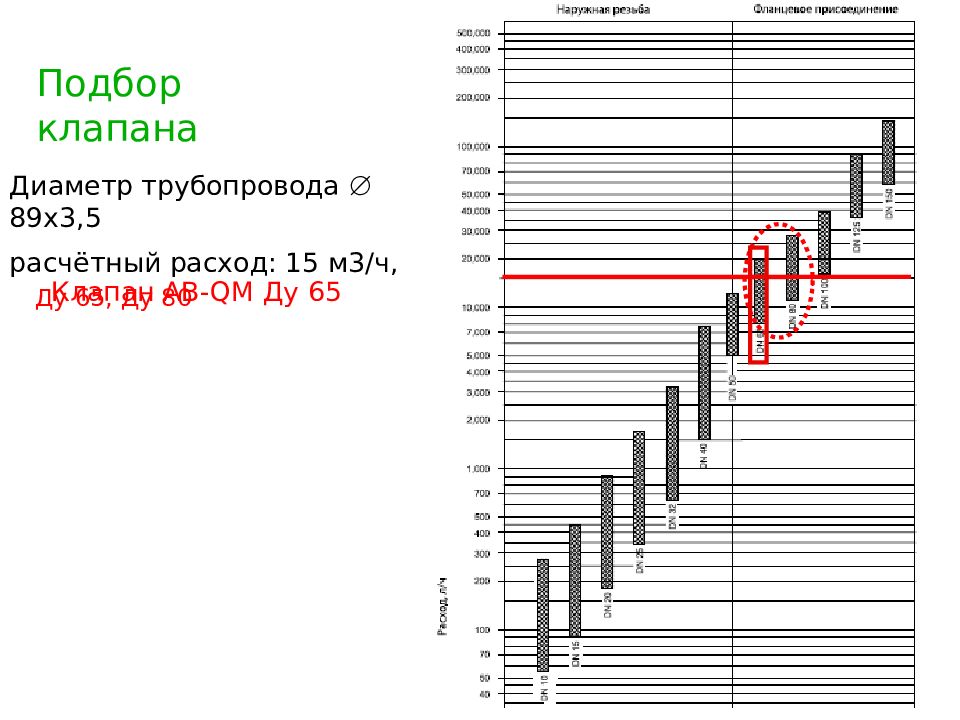

Диаметр трубопровода 89х3,5 расчётный расход: 15 м3/ч, Подбор клапана Ду 65, Ду 80 Клапан AB-QM Ду 65
Ду 10 – 32 мм Ду 40 – 100 AME 25 ABNM LOG/LIN TWA-Z AMV 1 3 0 /140 AME 110 AMI 140 AMV 25 Ду 125, 150 AME 55QM AMV 55 Ду 200, 250 AMV85 AMV 110/120 AME 110/120 AMV 435 QM

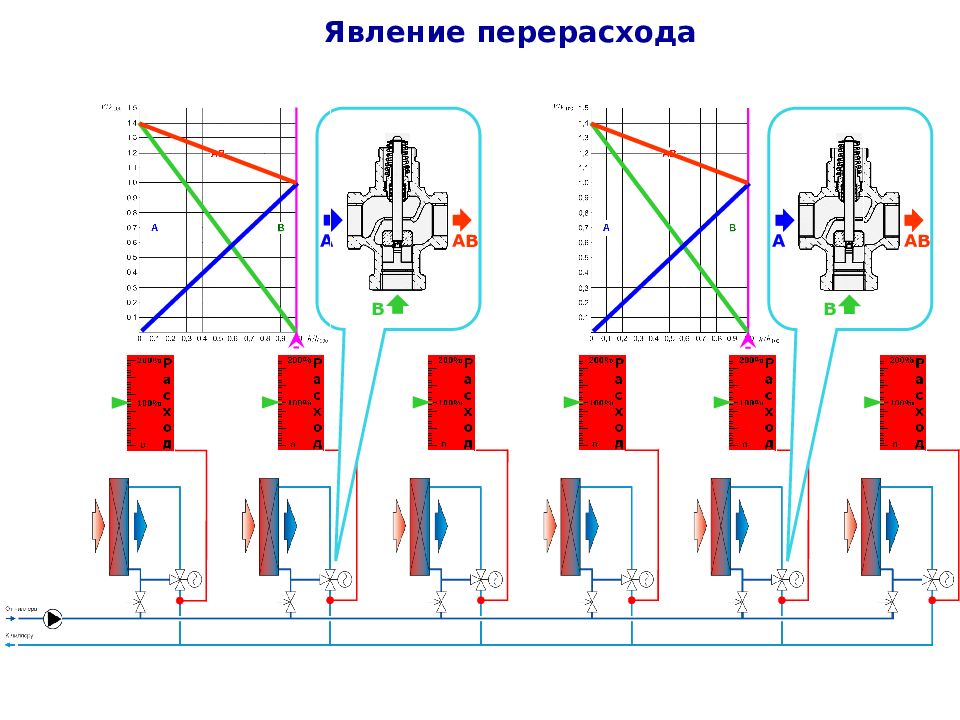

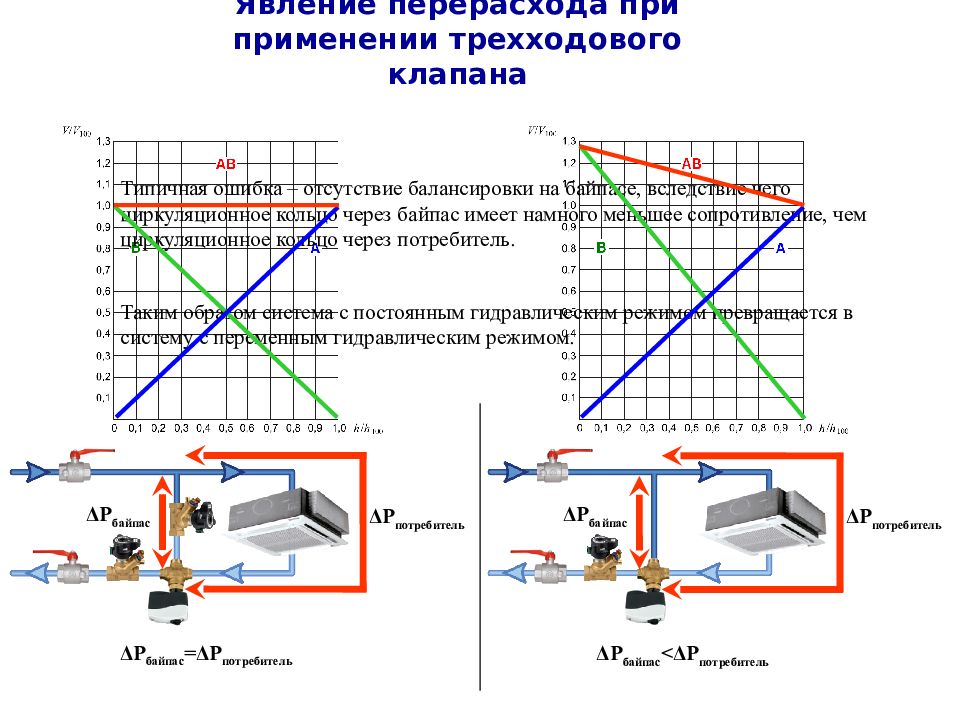

Явление перерасхода при применении трехходового клапана Типичная ошибка – отсутствие балансировки на байпасе, вследствие чего циркуляционное кольцо через байпас имеет намного меньшее сопротивление, чем циркуляционное кольцо через потребитель. Таким образом система с постоянным гидравлическим режимом превращается в систему с переменным гидравлическим режимом. Δ P байпас Δ P потребитель Δ P байпас = Δ P потребитель Δ P байпас Δ P потребитель Δ P байпас < Δ P потребитель
Явление перерасхода A AB B A AB B

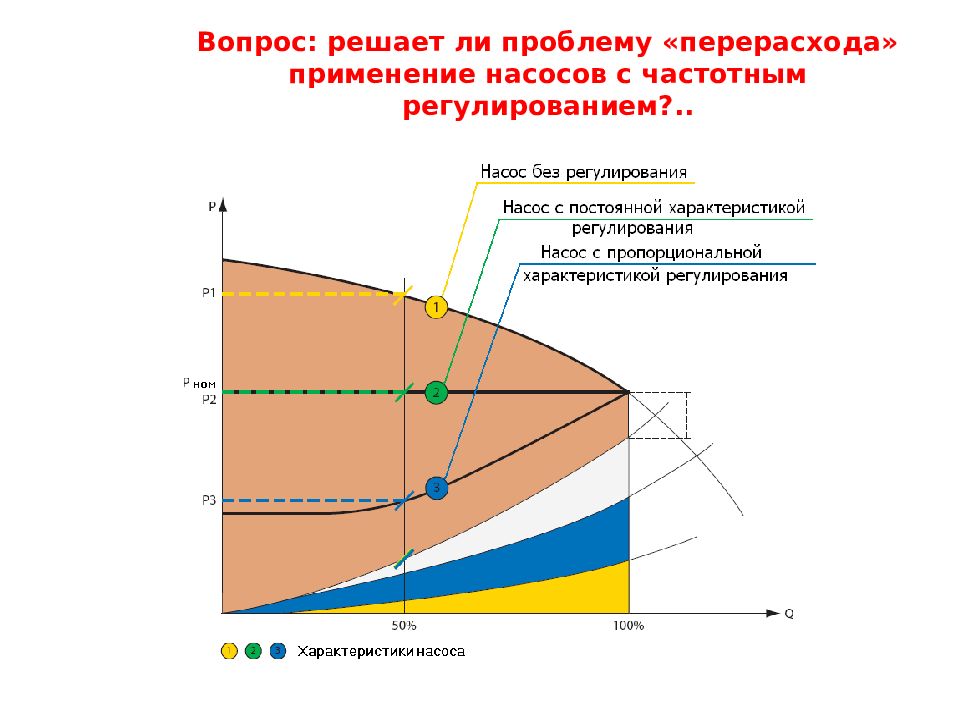

Вопрос: решает ли проблему «перерасхода» применение насосов с частотным регулированием?..

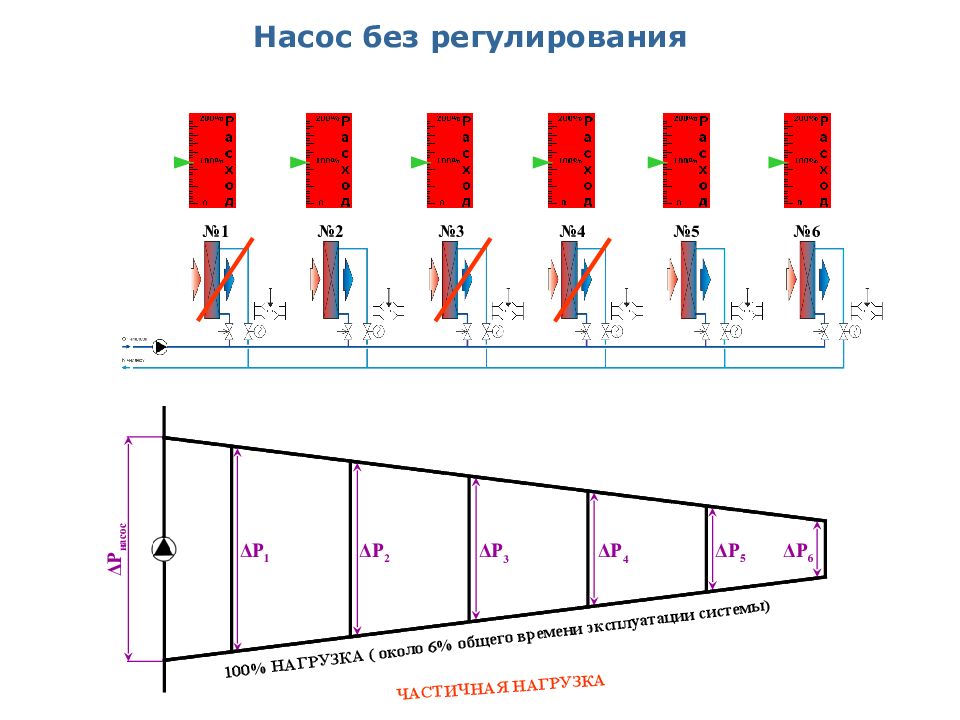

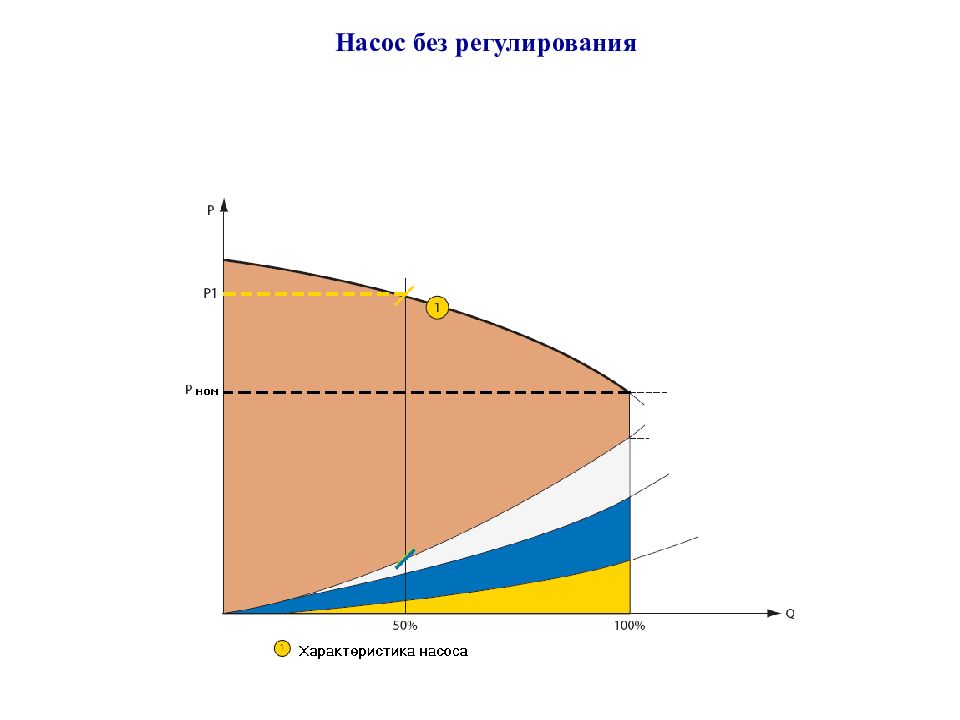

Δ P 1 Δ P 2 Δ P 3 Δ P 4 Δ P 5 Δ P 6 Δ P насос №1 №2 №3 №4 №5 №6 100% НАГРУЗКА ( около 6% общего времени эксплуатации системы) ЧАСТИЧНАЯ НАГРУЗКА Насос без регулирования

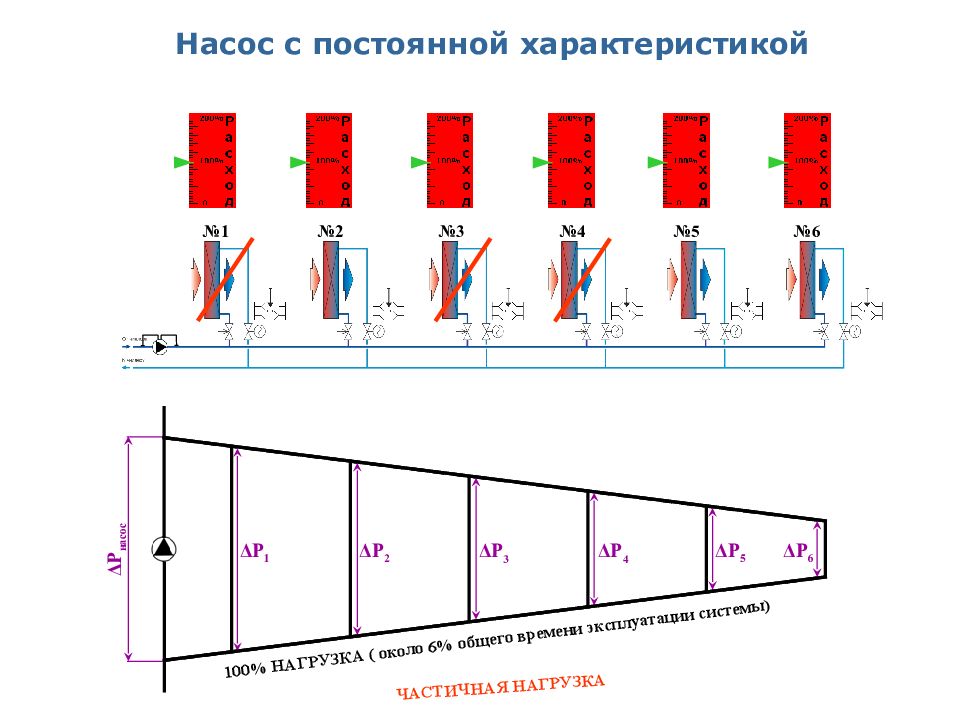

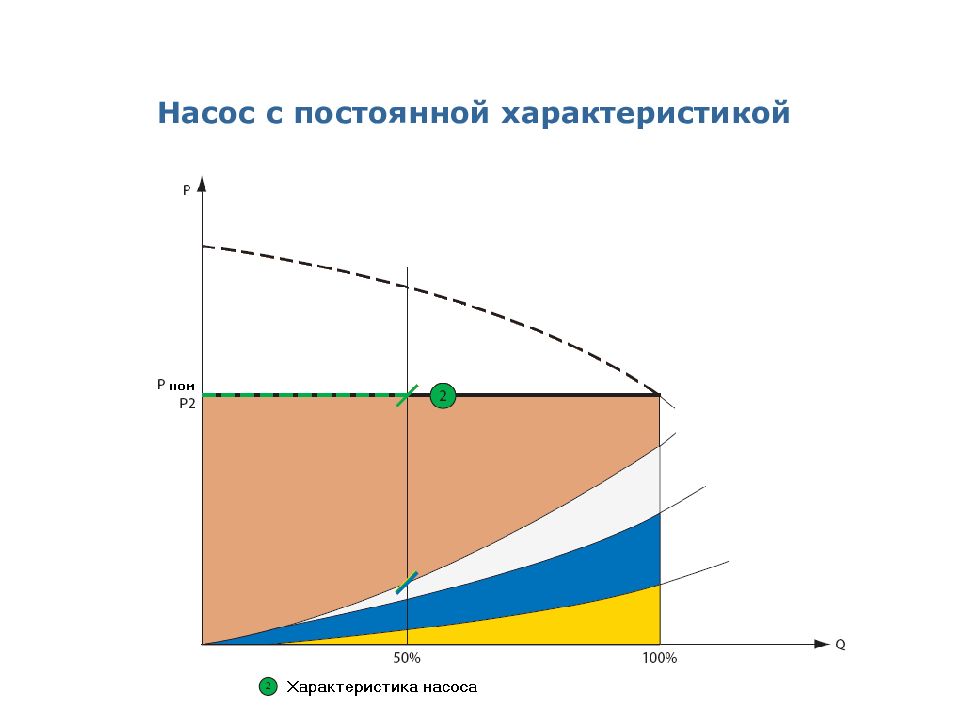

Насос с постоянной характеристикой
Δ P 1 Δ P 2 Δ P 3 Δ P 4 Δ P 5 Δ P 6 Δ P насос №1 №2 №3 №4 №5 №6 100% НАГРУЗКА ( около 6% общего времени эксплуатации системы) ЧАСТИЧНАЯ НАГРУЗКА Насос с постоянной характеристикой

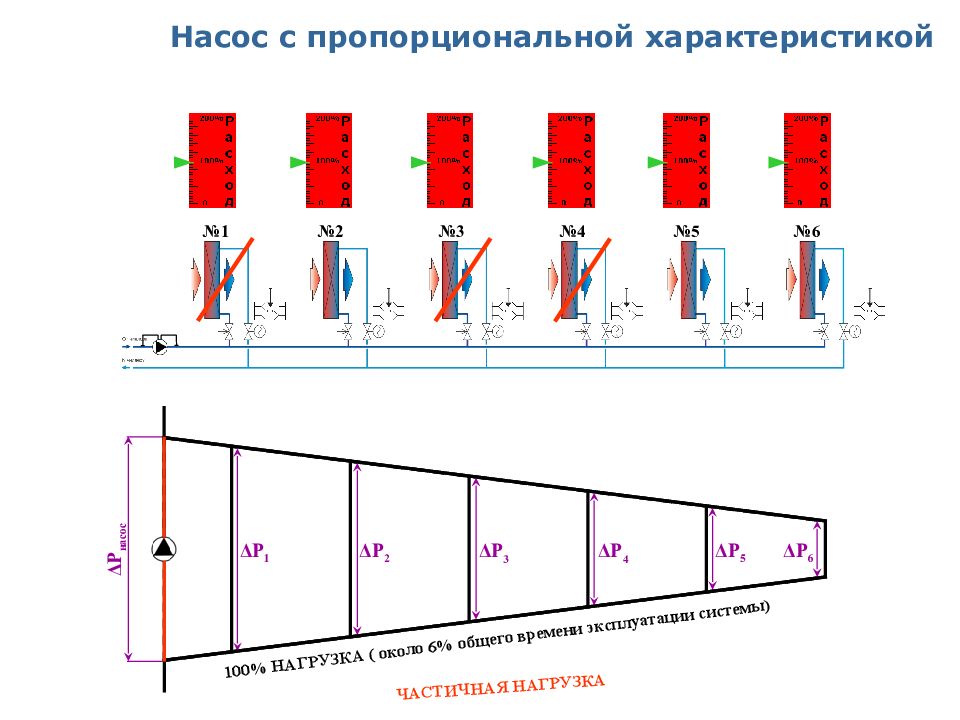

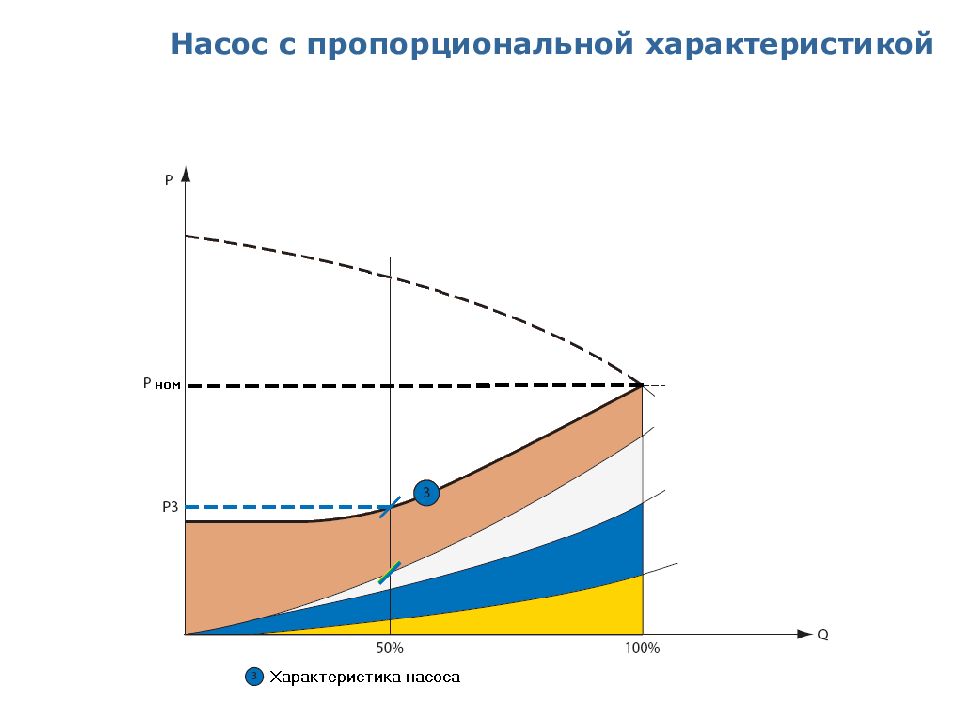

Насос с пропорциональной характеристикой
Δ P 1 Δ P 2 Δ P 3 Δ P 4 Δ P 5 Δ P 6 Δ P насос №1 №2 №3 №4 №5 №6 100% НАГРУЗКА ( около 6% общего времени эксплуатации системы) ЧАСТИЧНАЯ НАГРУЗКА Насос с пропорциональной характеристикой

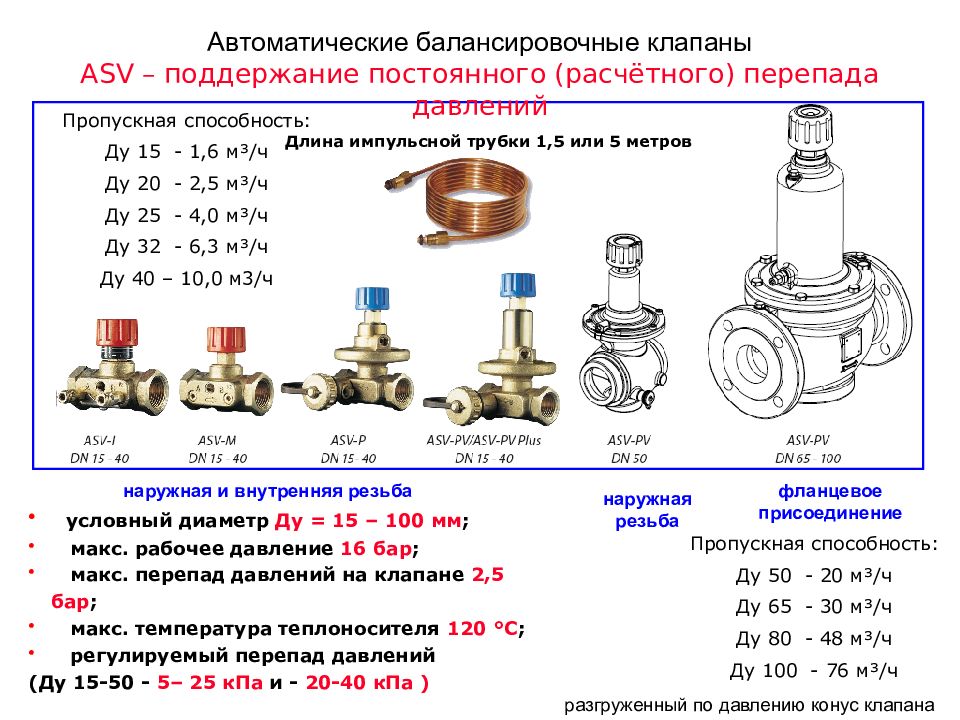

фланцевое присоединение Автоматические балансировочные клапаны ASV – поддержание постоянного (расчётного) перепада давлений наружная резьба наружная и внутренняя резьба условный диаметр Ду = 15 – 100 мм ; макс. рабочее давление 16 бар ; макс. перепад давлений на клапане 2,5 бар ; макс. температура теплоносителя 120 °С ; регулируемый перепад давлений ( Ду 15- 50 - 5– 25 кПа и - 20-40 кПа ) Ду 50 – 100 мм - 35-75 кПа и 60-100 кПа Пропускная способность: Ду 50 - 20 м ³ /ч Ду 65 - 30 м ³ /ч Ду 80 - 48 м ³ /ч Ду 100 - 76 м ³ /ч Пропускная способность: Ду 15 - 1,6 м ³ /ч Ду 20 - 2,5 м ³ /ч Ду 25 - 4,0 м ³ /ч Ду 32 - 6,3 м ³ /ч Ду 40 – 10,0 м3/ч Длина импульсной трубки 1,5 или 5 метров разгруженный по давлению конус клапана

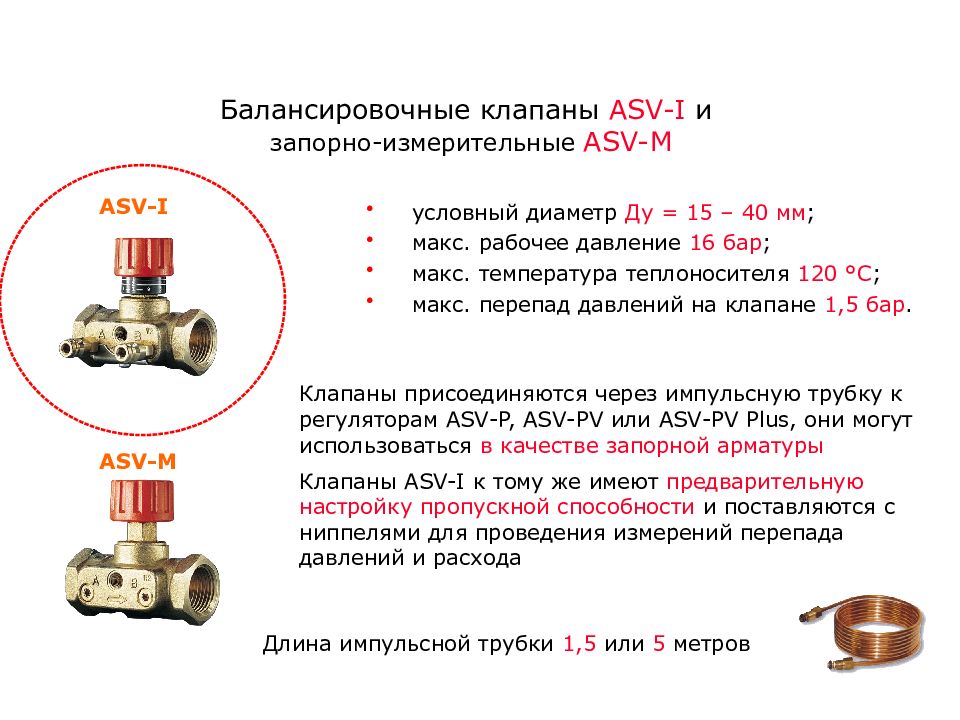

Балансировочные клапаны ASV-I и запорно-измерительные ASV-M условный диаметр Ду = 15 – 40 мм ; макс. рабочее давление 16 бар ; макс. температура теплоносителя 120 °С ; макс. перепад давлений на клапане 1,5 бар. ASV - I ASV-M Клапаны присоединяются через импульсную трубку к регуляторам ASV-P, ASV-PV или ASV-PV Plus, они могут использоваться в качестве запорной арматуры Клапаны ASV-I к тому же имеют предварительную настройку пропускной способности и поставляются с ниппелями для проведения измерений перепада давлений и расхода Длина импульсной трубки 1,5 или 5 метров
Располагаемый (внешний) перепад давления - переменный Требуемый перепад давлений на регулируемом участке = постоянный = переменный Присоединение импульсной трубки следует производить к клапанам MSV-F2, устанавливаемых на подающем трубопроводе. Монтаж клапанов ASV - PV Ду 50 – 100 вместе с MSV-F2 Возможно использовать MSV-F2 для ограничение максимального расхода ( аналогично ASV-I ), если импульсную трубку присоединять к ниппелю на “ входе ” в клапан MSV-F2
Настройка клапанов ASV-PV и ASV-PV Plus Если настройка клапана в данный момент не известна, то следует сначала полностью завернуть шпиндель по часовой стрелке. При этом положении шпинделя клапан будет настроен ASV-PV на 0,25 бар (25 кПа), ASV-PV Plus на 0,4 бар (40 кПа). Затем шпиндель необходимо отвернуть на “ n " оборотов для достижения требуемой настройки в соответствии с таблицей Заводская настройка клапанов Значение настройки в типовом проекте Максимальное число оборотов от полностью закрытого положения – 2 0 Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки уменьшает. Один полный оборот шпинделя соответствует изменению настройки на 0,01 бар (1 кПа).
Применение автоматических балансировочных клапанов в двухтрубной системе отопления ASV-I ASV-PV ASV-I ASV-I ASV-PV ASV-PV клапан RA-N с термоэлементом RA 2990
Ручные балансировочные клапаны Клапаны применяются для наладки трубопроводной сети вместо дросселирующих диафрагм (шайб ) USV-I с резьбовым соединением фланцевые Ду = 15 – 50 мм; условное давление 16 бар; макс. перепад давлений на клапане 1,5 бар; рабочий диапазон среды от -20 до 120 °С. MSV-S + MSV-F2 Ду 15 - 400 MSV-F2 Ду 15 - 400 MSV-F 2 Ру16 - Ду = 15 – 400 мм... от -10 до 130°С, MSV-F 2 Ру25 - Ду = 15 – 400 мм... от -10 до 150°С LENO TM MSV-BD ( Вместо MSV-C)

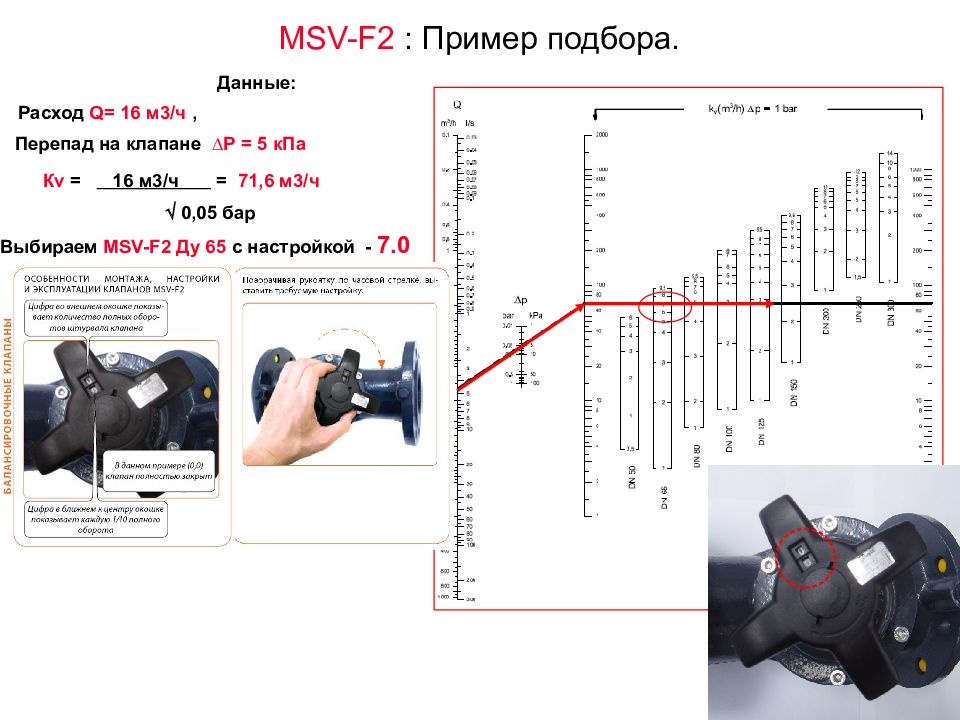

MSV-F2 : Пример п одбора. Д анные : Расход Q= 16 м 3/ ч, Перепад на клапане ∆ Р = 5 кПа К v = 16 м 3/ ч = 71,6 м3/ч 0,05 бар Выбираем MSV-F2 Ду 65 с настройкой - 7.0
USV-I - ручной балансировочный клапан с предварительной настройкой пропускной способности Меньшая пропускная способность обеспечивает большую точность регулирования ( до 5%) Ду = 15 – 50 мм ; условное давление 16 бар ; макс. перепад давлений на клапане 1,5 бар ; рабочий диапазон среды от -20 до 120 °С. Другой клапан Другой клапан
Авторитет клапана или коэффициент искажения идеальных характеристик регулирования. регулируемый участок P ру P кл Авторитет клапана это отношение потерь давления на клапане к потерям давления на регулируемом участке. Потери давления на клапане должны быть не меньше потерь давления в системе теплопотребления, которой он управляет. P ру P кл MSV-S MSV-BD RA-N RA-N RA-N MSV-BD

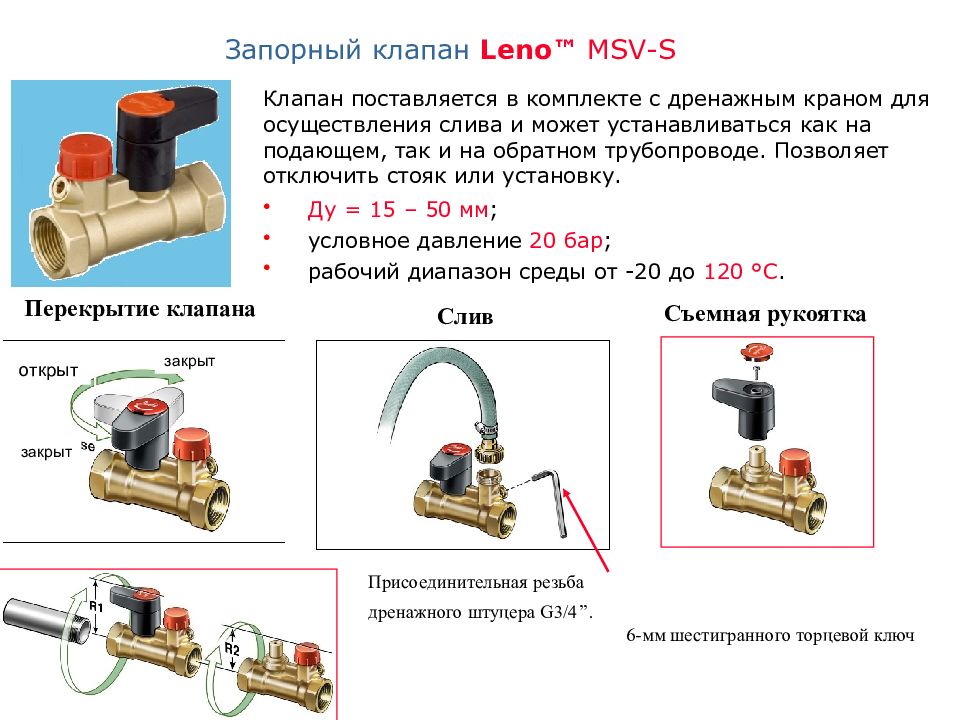

Запорный клапан Leno ™ M SV- S Клапан поставляется в комплекте с дренажным краном для осуществления слива и может устанавливаться как на подающем, так и на обратном трубопроводе. Позволяет отключить стояк или установку. Ду = 15 – 50 мм ; условное давление 20 бар ; рабочий диапазон среды от -20 до 120 °С. открыт закрыт закрыт Перекрытие клапана Слив Присоединительная резьба дренажного штуцера G 3/4’’. Съемная рукоятка 6-мм шестигранного торцевой ключ
USV-I и MSV-S могут устанавливаться как на подающем, так и на обратном трубопроводе, но так чтобы стрелка на корпусе клапана USV-I совпадала с направлением движения перемещаемой среды, а дренажный кран MSV-S располагался со стороны стояка. Клапан USV-I предназначен для установки, как правило, на подающем трубопроводе Монтаж клапанов USV-I и MSV-S установка балансировочных клапанов на стояке системы отопления + USV-I MSV-S

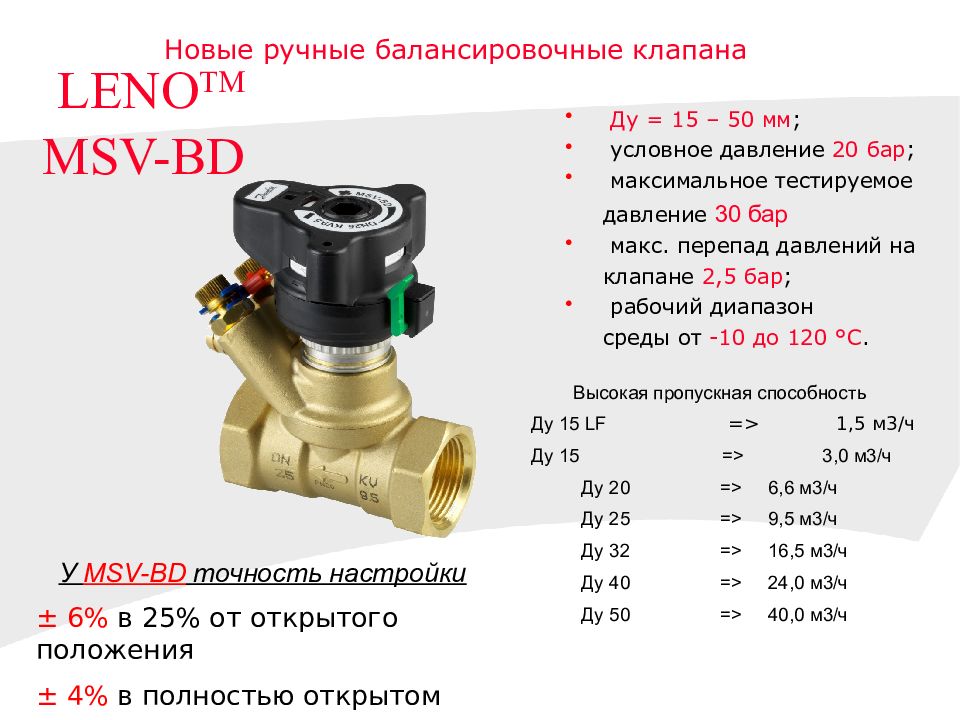

LENO TM MSV-BD Новые ручные балансировочные клапана Ду = 15 – 50 мм ; условное давление 20 бар ; максимальное тестируемое давление 30 бар макс. перепад давлений на клапане 2,5 бар ; рабочий диапазон среды от -10 до 120 °С. У MSV-BD точность настройки ± 6% в 25% от открытого положения ± 4% в полностью открытом положении Высокая пропускная способность Ду 15 LF => 1,5 м 3/ ч Ду 15 => 3,0 м 3/ ч Ду 20 => 6,6 м 3/ ч Ду 25 => 9,5 м 3/ ч Ду 32 => 16,5 м 3/ ч Ду 40 => 24,0 м 3/ ч Ду 50 => 40,0 м 3/ ч

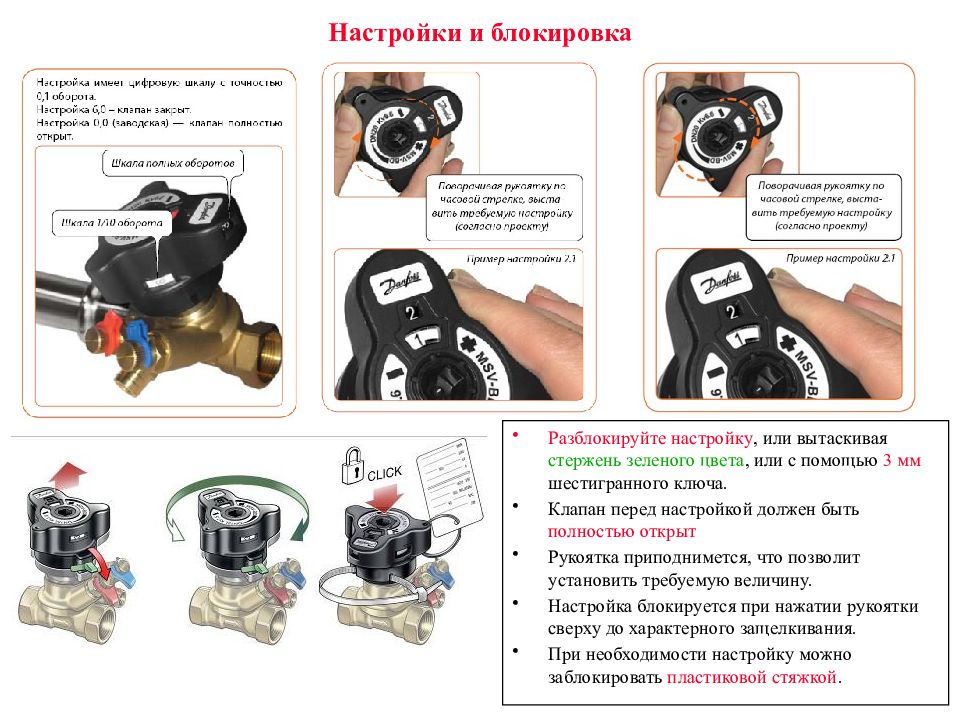

Настройки и блокировка Разблокируйте настройку, или вытаскивая стержень зеленого цвета, или с помощью 3 мм шестигранного ключа. Клапан перед настройкой должен быть полностью открыт Рукоятка приподнимется, что позволит установить требуемую величину. Настройка блокируется при нажатии рукоятки сверху до характерного защелкивания. При необходимости настройку можно заблокировать пластиковой стяжкой.
Функции шарового клапана MSV-BD выполняет функцию запорной арматуры 100 % перекрытие поток в соответствии нормам BS 7350:1990 имеет класс « А », к лапан можно перекрыть без изменений настройки Поворот на 90° определяет положение клапана. При белом индикаторе клапан открыт, при красном – закрыт. Удобный и практичный слив воды 13mm

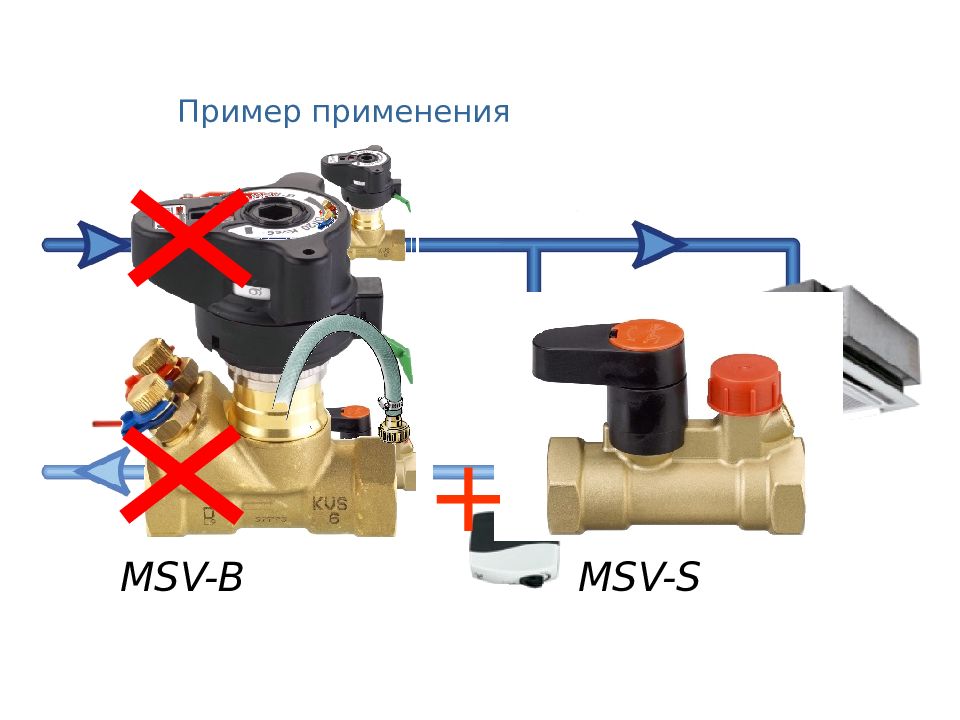

Пример применения MSV-S MSV-B +

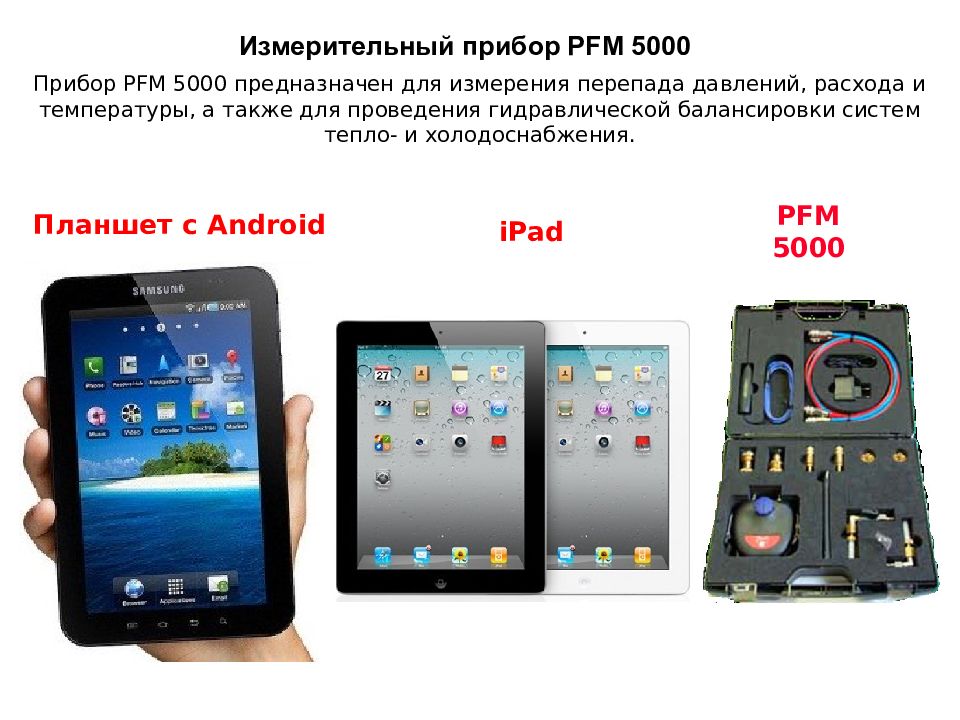

PFM 5000 Измерительный прибор PFM 5000 Прибор PFM 5000 предназначен для измерения перепада давлений, расхода и температуры, а также для проведения гидравлической балансировки систем тепло- и холодоснабжения. Планшет с Android iPad
Apple AppStore или Android Market. Apple AppStore : iPhone iPad Android Market: Смартфон с Android Планшет с Android Программа PFM5000 можно установить на смартфоне или планшетном компьютере бесплатно!
Расчетно-графическая программа Данфосс СО 3.8. для проектирования внутренних систем тепло- и холодоснабжения

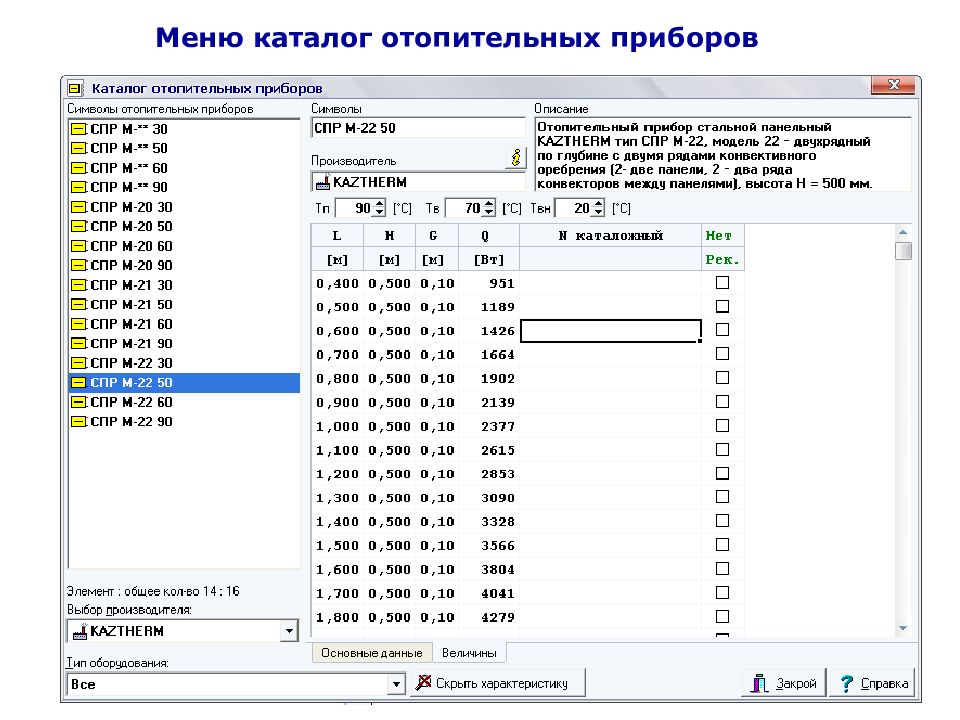

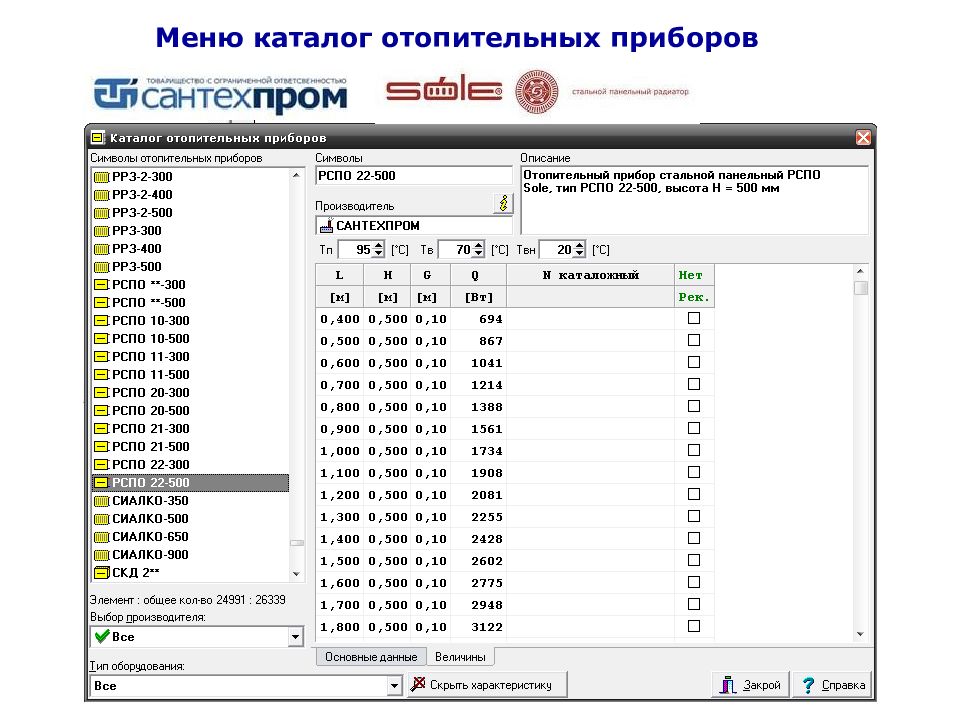

Меню каталог отопительных приборов
Меню каталог отопительных приборов

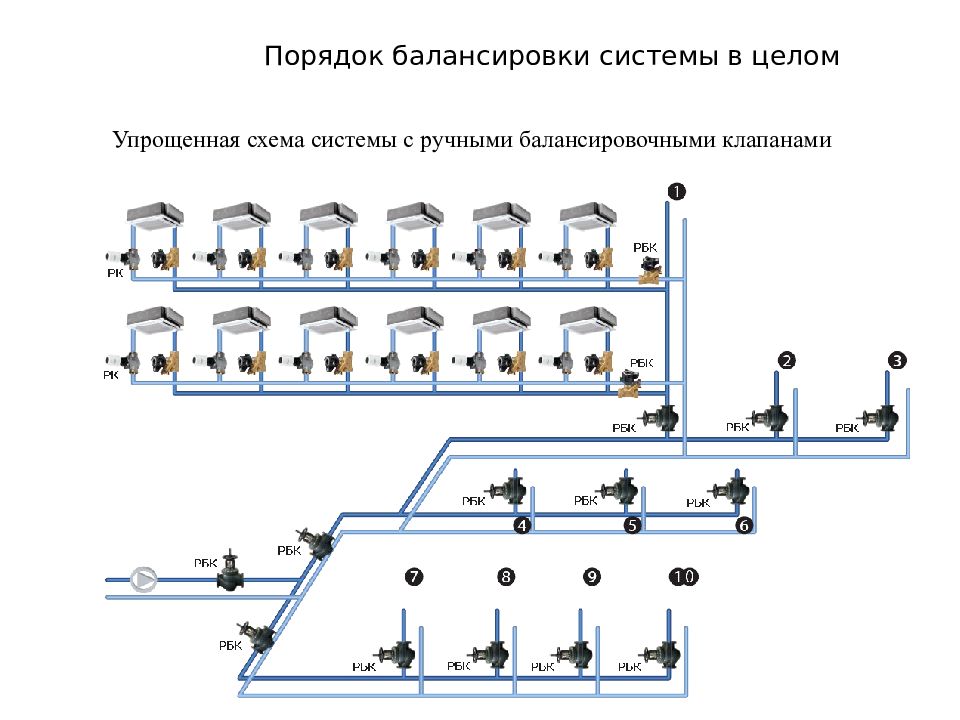

Порядок балансировки системы в целом
Некорректное сравнение
∆ Рн = 50 кПа ∆ Р С1 = 20 кПа ∆ Р С2 = 10 кПа ∆ Р С3 = 40 кПа Пример с ручными балансировочными клапанами. 1 2 3 ∆ Р К1 =50-20= 30 кПа ∆ Р К2 =50-10= 40 кПа ∆ Р К3 =50-40= 10 кПа ∆ Р 1 =20+30= 50 кПа ∆ Р 2 =10+40= 50 кПа ∆ Р 3 =40+10= 50 кПа USV-I USV-I USV-I RTD-N

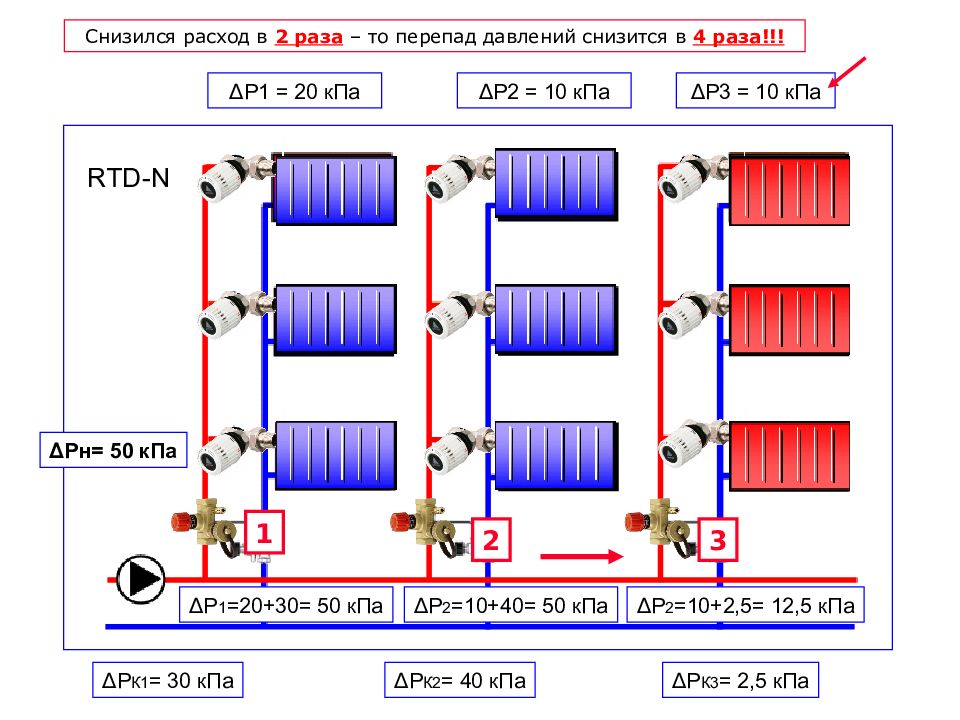

∆ Рн= 50 кПа ∆ Р1 = 20 кПа ∆ Р2 = 10 кПа ∆ Р3 = 10 кПа 1 2 3 ∆ Р К1 = 30 кПа ∆ Р К2 = 40 кПа ∆ Р К3 = 2,5 кПа Снизился расход в 2 раза – то перепад давлений снизится в 4 раза!!! ∆ Р 1 =20+30= 50 кПа ∆ Р 2 =10+40= 50 кПа ∆ Р 2 =10+2,5= 12,5 кПа RTD-N
С применением автоматических балансировочных клапанов ASV-I ASV-PV ASV-I ASV-I ASV-PV ASV-PV RTD-N

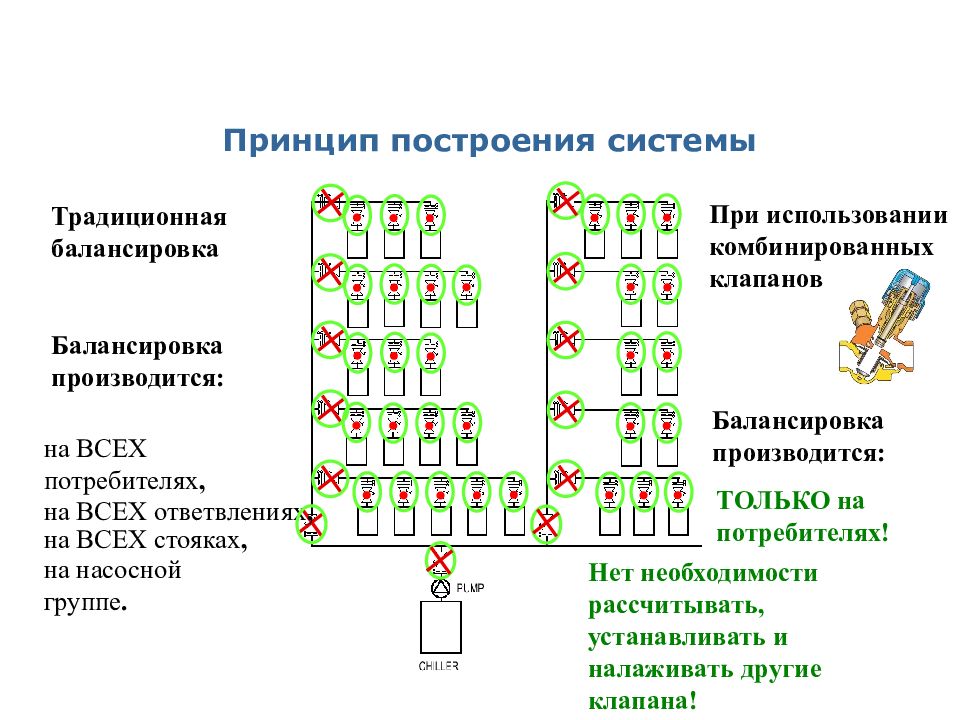

ТОЛЬКО на потребителях ! При использовании комбинированных клапанов на насосной группе. на ВСЕХ потребителях, на ВСЕХ ответвлениях, Традиционная балансировка Нет необходимости рассчитывать, устанавливать и налаживать другие клапана ! Балансировка производится : Балансировка производится : Принцип построения системы на ВСЕХ стояках,
Узел стабилизации давления Сетчатый фильтр Распределительный и сборный коллектор Индивидуальный теплосчётчик Конструирование горизонтальной системы отопления Узел ввода – групповой и индивидуальный - Распределительная - Регулирующая - Измерительная - Присоединительная Поквартирный шкаф отопления.

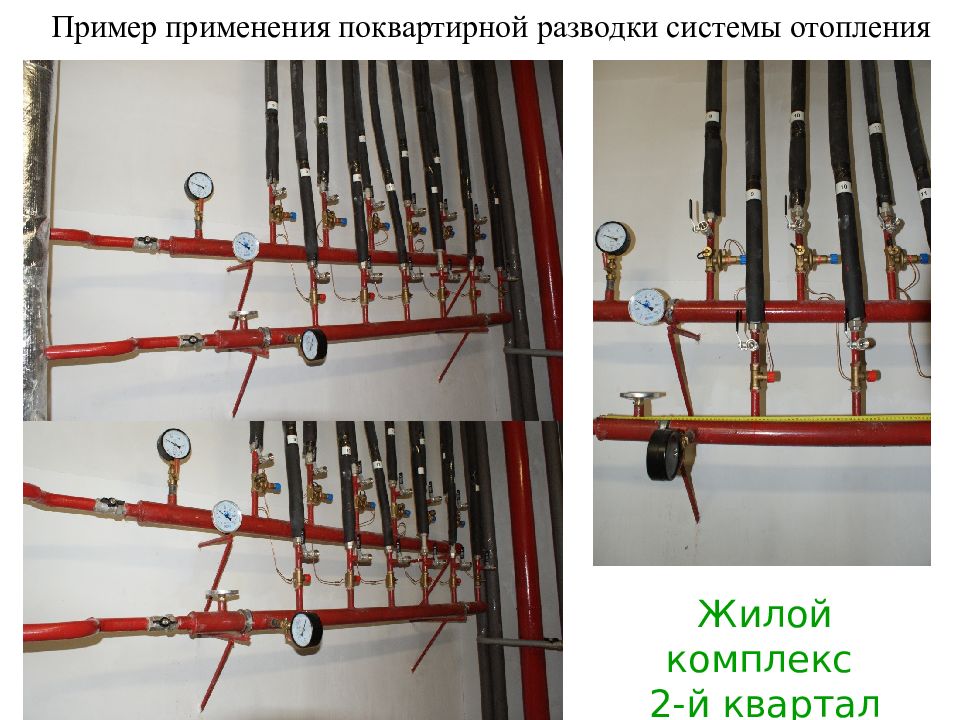

Жилой комплекс 2-й квартал
Жилой комплекс - 2-й квартал

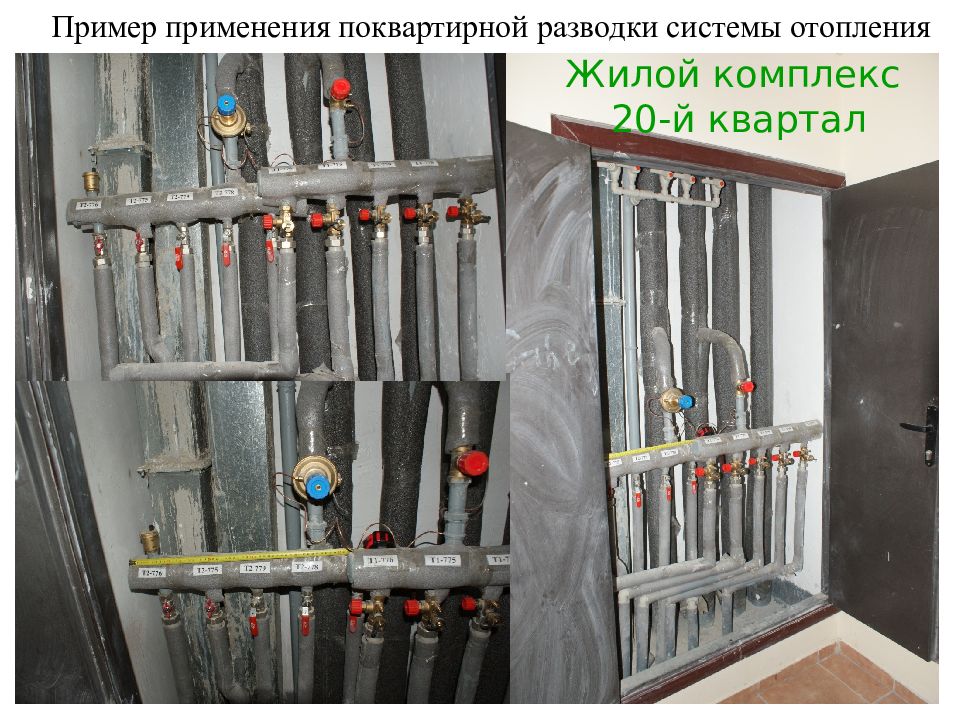

Жилой комплекс 20-й квартал

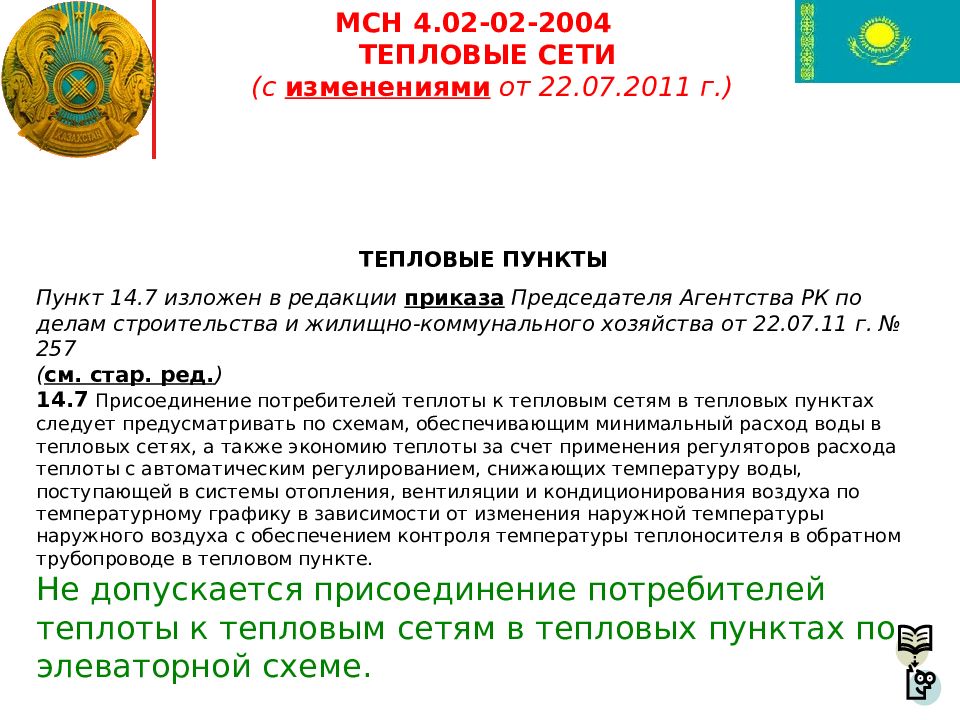

МСН 4.02-02-2004 ТЕПЛОВЫЕ СЕТИ (с изменениями от 22.07.2011 г.) ТЕПЛОВЫЕ ПУНКТЫ Пункт 14.7 изложен в редакции приказа Председателя Агентства РК по делам строительства и жилищно-коммунального хозяйства от 22.07.11 г. № 257 ( см. стар. ред. ) 14.7 Присоединение потребителей теплоты к тепловым сетям в тепловых пунктах следует предусматривать по схемам, обеспечивающим минимальный расход воды в тепловых сетях, а также экономию теплоты за счет применения регуляторов расхода теплоты с автоматическим регулированием, снижающих температуру воды, поступающей в системы отопления, вентиляции и кондиционирования воздуха по температурному графику в зависимости от изменения наружной температуры наружного воздуха с обеспечением контроля температуры теплоносителя в обратном трубопроводе в тепловом пункте. Не допускается присоединение потребителей теплоты к тепловым сетям в тепловых пунктах по элеваторной схеме.
Принципиальная схема теплового пункта с зависимым присоединением системы отопления и открытой схемой горячего водоснабжения. Система погодного регулирования « Данфосс » в тепловом пункте
AFT/VFG33 FJV MSV-F2 AVT /VG AFT/VFG2 FJV MSV-F2 Узел смешения для ГВС с проходным клапаном при открытой системе теплоснабжения

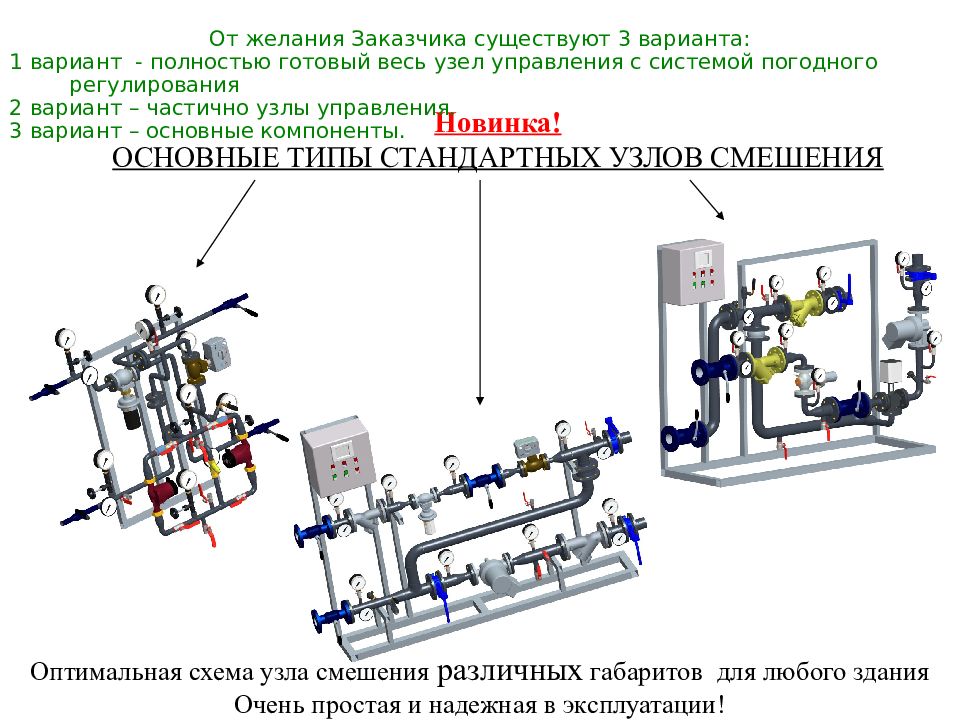

Оптимальная схема узла смешения различных габаритов для любого здания Очень простая и надежная в эксплуатации! От желания Заказчика существуют 3 варианта: 1 вариант - полностью готовый весь узел управления c c истемой погодного регулирования 2 вариант – частично узлы управления. 3 вариант – основные компоненты.

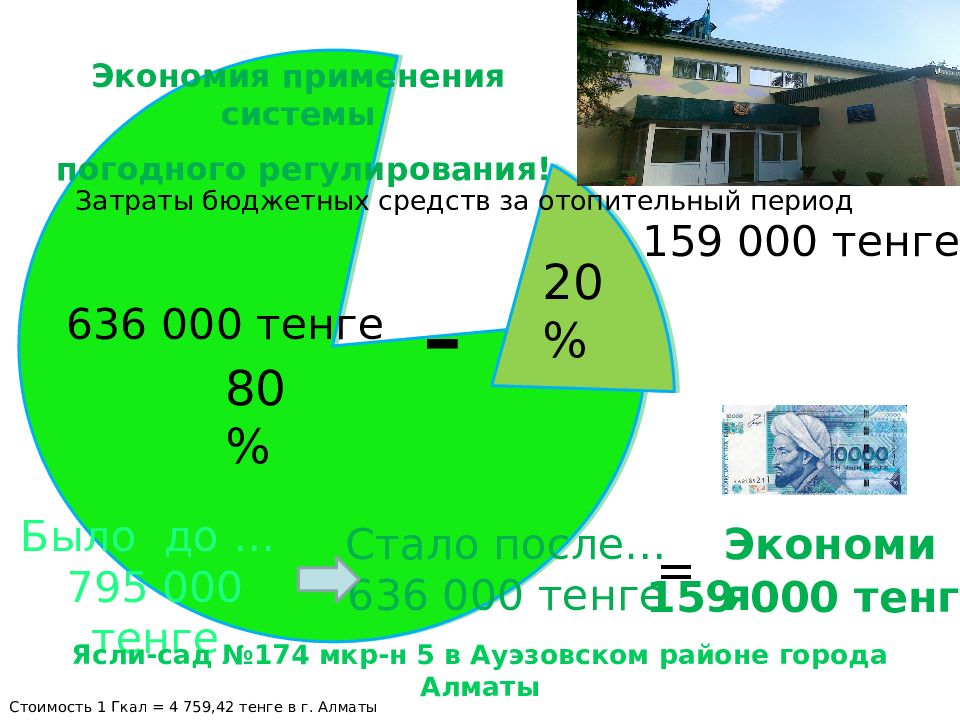

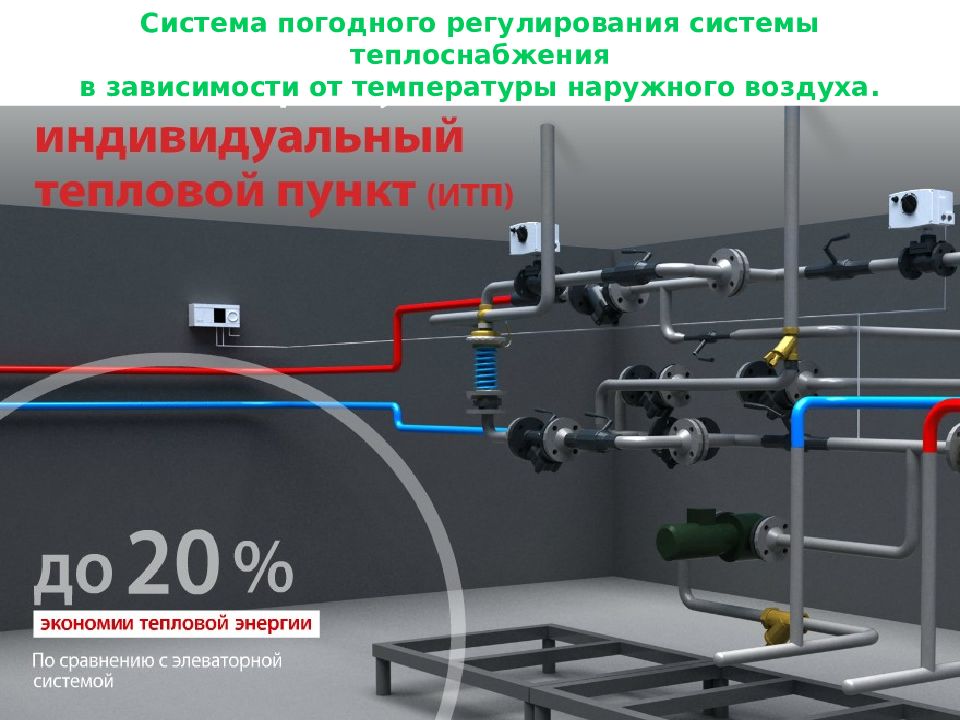

Система погодного регулирования системы теплоснабжения в зависимости от температуры наружного воздуха.
Схема теплового пункта с зависимым присоединением системы отопления Система центрального отопления с непосредственным присоединением к тепловым c етям.

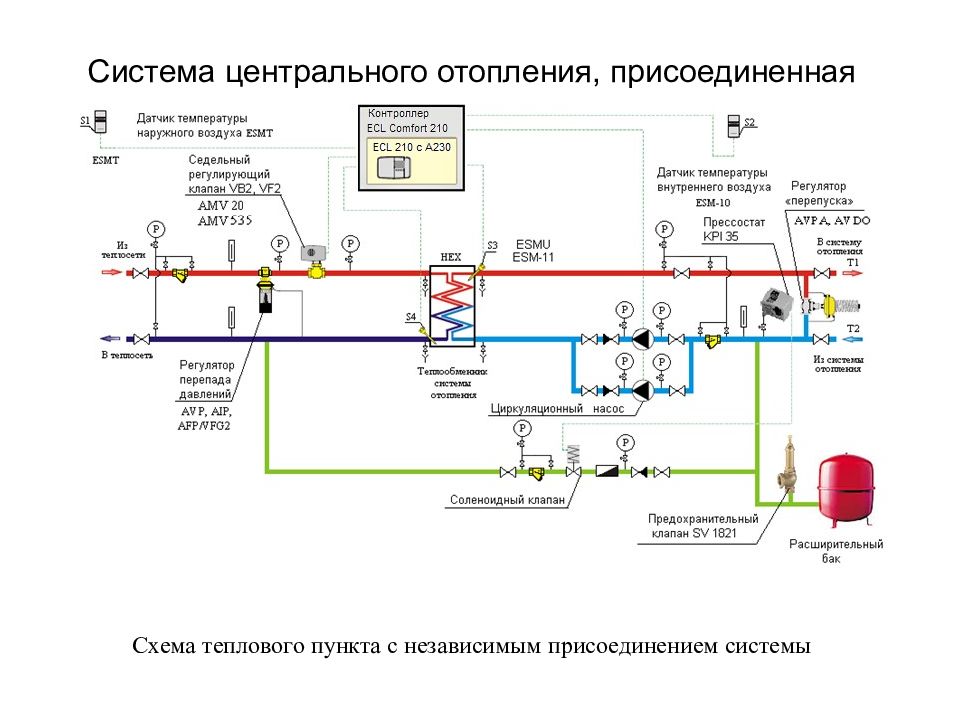

Схема теплового пункта с независимым присоединением системы Система центрального отопления, присоединенная к тепловым сетям через теплообменник.

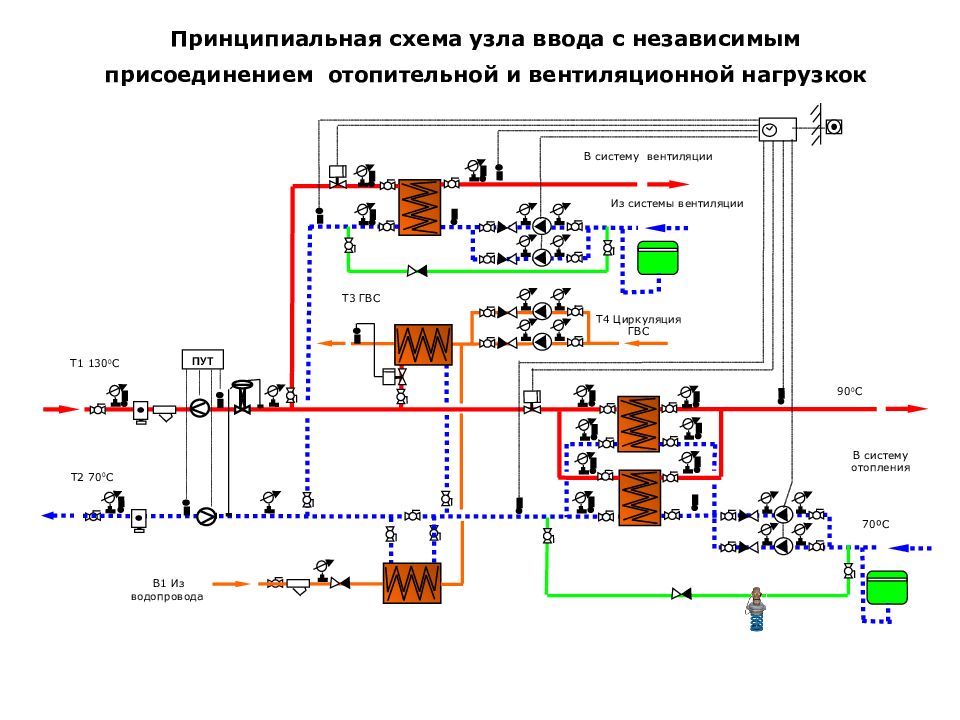

Из системы вентиляции В систему вентиляции T3 ГВС В1 Из водопровода 70ºС T1 130 0 C T2 70 0 C ПУТ 90 0 С Принципиальная схема узла ввода с независимым присоединением отопительной и вентиляционной нагрузкок В систему отопления Т4 Циркуляция ГВС
С двухходовым проходным клапаном Узел смешения для ГВС при открытой схеме теплоснабжения С трехходовым смесительным клапаном
Узел смешения для ГВС при открытой схеме Теплоснабжения на две зоны ГВС
Узел для ГВС при закрытой схеме теплоснабжения
Узел смешения теплоносителя в тепловом пункте при зависимом присоединении абонента теплоснабжения
Схема с зависимым присоединением системы отопления и узлом смешения для ГВС при открытом водоразборе с двухходовым проходным клапаном Узел смешения для ГВС при открытой схеме теплоснабжения Схема с независимым присоединением системы отопления и узлом смешения для ГВС при открытом водоразборе с трехходовым смесительным клапаном
1 - линия давления в подающей магистрали 2 – линия давления в обратной магистрали; 3 – линия статического давления в трубопроводах теплосети ; I, II, III, IV – номер абонента У II абонента статическое давление в системе отопления превышает давление в обратной магистрали (опорожнение системы через обратную магистраль Абонент – I Абонент – II или
1 - линия давления в подающей магистрали 2 – линия давления в обратной магистрали; 3 – линия статического давления в трубопроводах теплосети ; I, II, III, IV – номер абонента У III абонента статическое давление в системе отопления превышает давление в обратной магистрали и линию статического давления в тепловой сети ( опорожнение системы через обратную магистраль, так и через подающую) Абонент – IIV Абонент – III или

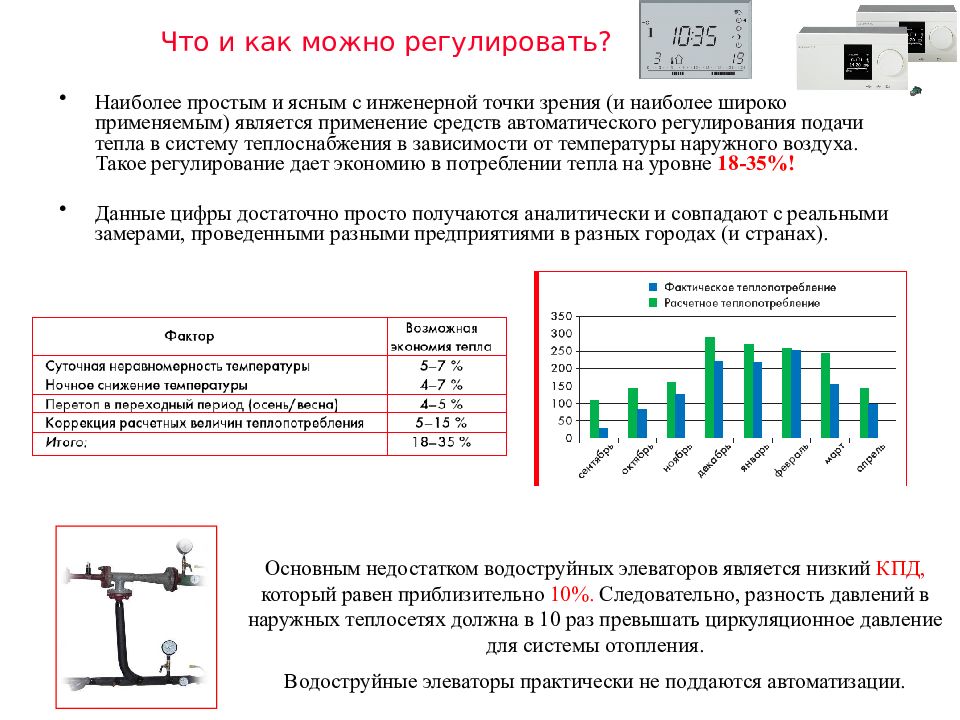

Наиболее простым и ясным с инженерной точки зрения (и наиболее широко применяемым) является применение средств автоматического регулирования подачи тепла в систему теплоснабжения в зависимости от температуры наружного воздуха. Такое регулирование дает экономию в потреблении тепла на уровне 1 8 -3 5 %! Данные цифры достаточно просто получаются аналитически и совпадают с реальными замерами, проведенными разными предприятиями в разных городах (и странах). Что и как можно регулировать? Основным недостатком водоструйных элеваторов является низкий КПД, который равен приблизительно 10%. Следовательно, разность давлений в наружных теплосетях должна в 10 раз превышать циркуляционное давление для системы отопления. Водоструйные элеваторы практически не поддаются автоматизации.
ECL Comfort 20 0 или ECL 300: ECL Comfort 210 или ECL 310: 144 x 96 Новый принцип управления Облегченный интерфейс Возможность управления через панель ECA 30/31 220 x 110

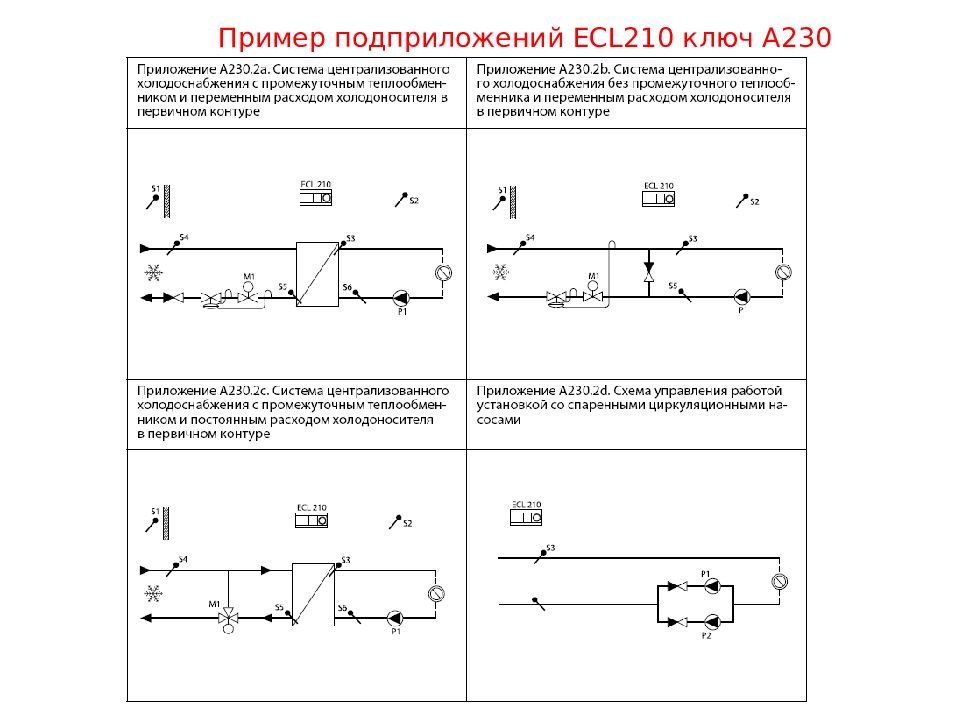

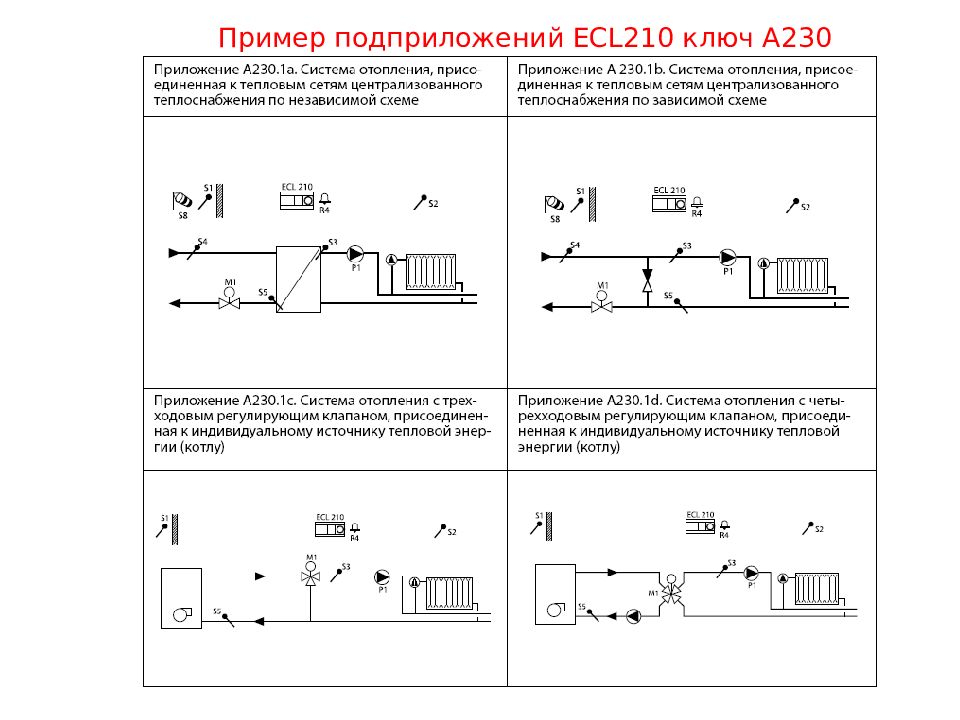

Пример подприложений ECL210 ключ А230
Пример подприложений ECL210 ключ А230
Пример подприложений ECL210 ключ А231

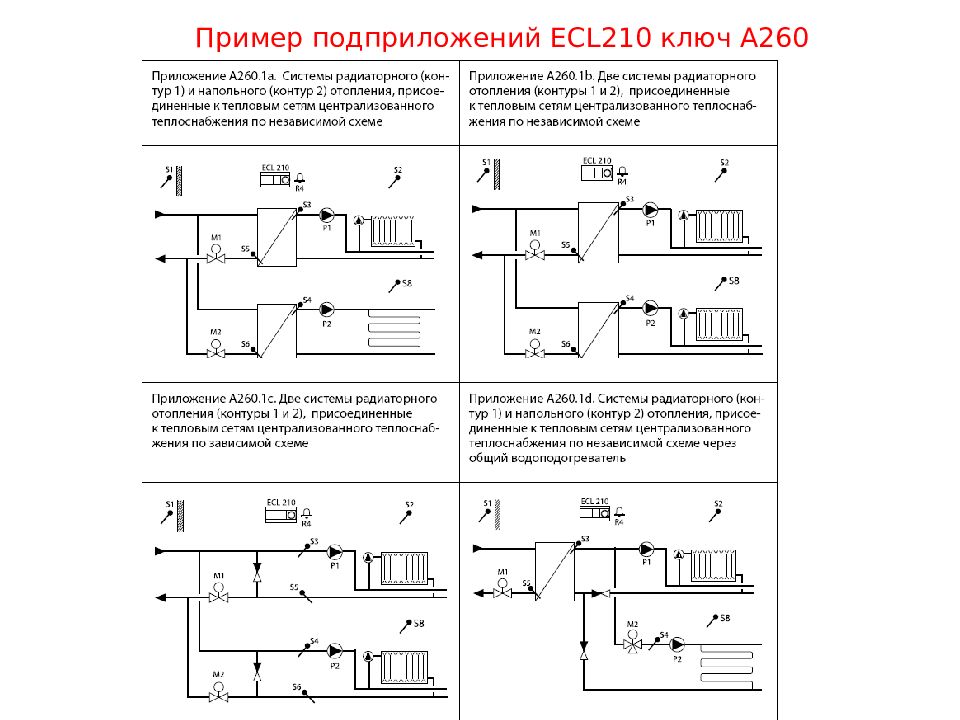

Пример подприложений ECL210 ключ А260
Пример подприложений ECL210 ключ А260

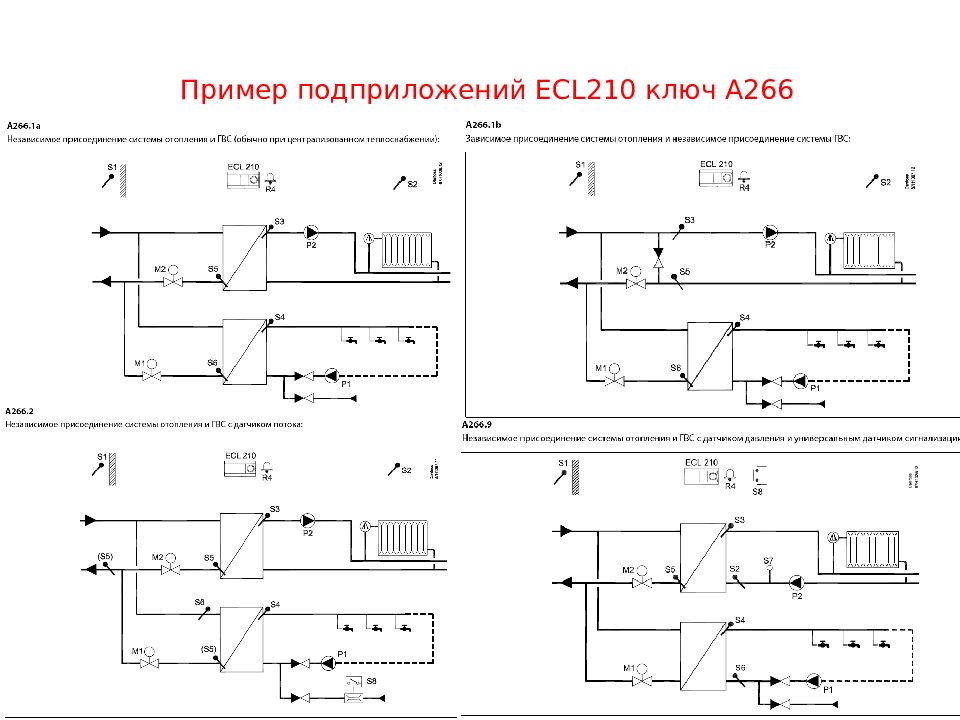

Пример подприложений ECL210 ключ А266

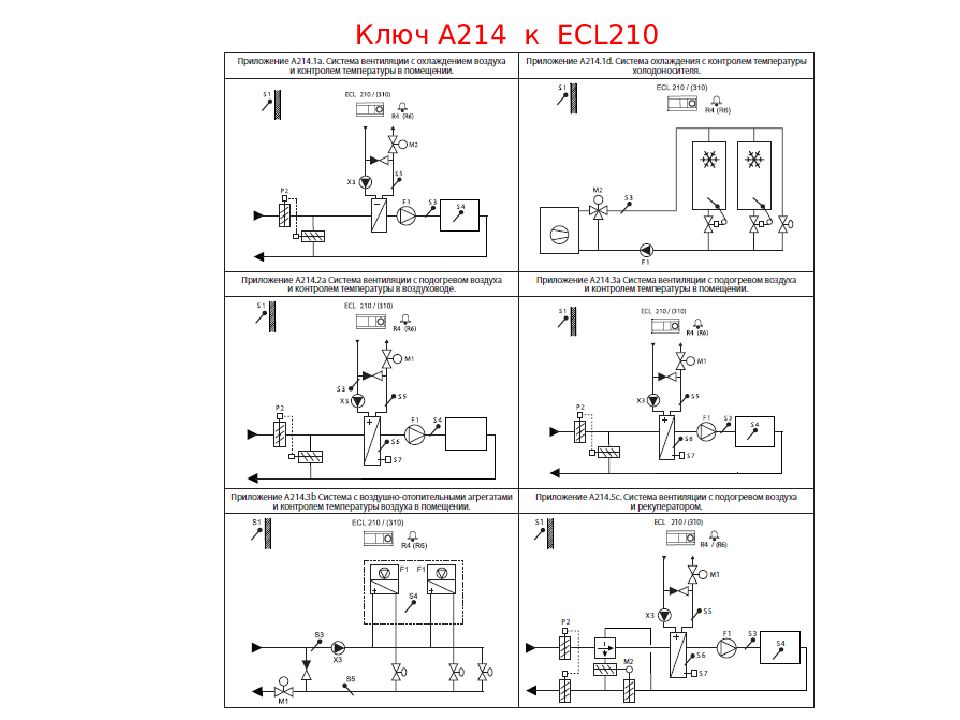

Ключ А214 к ECL 210

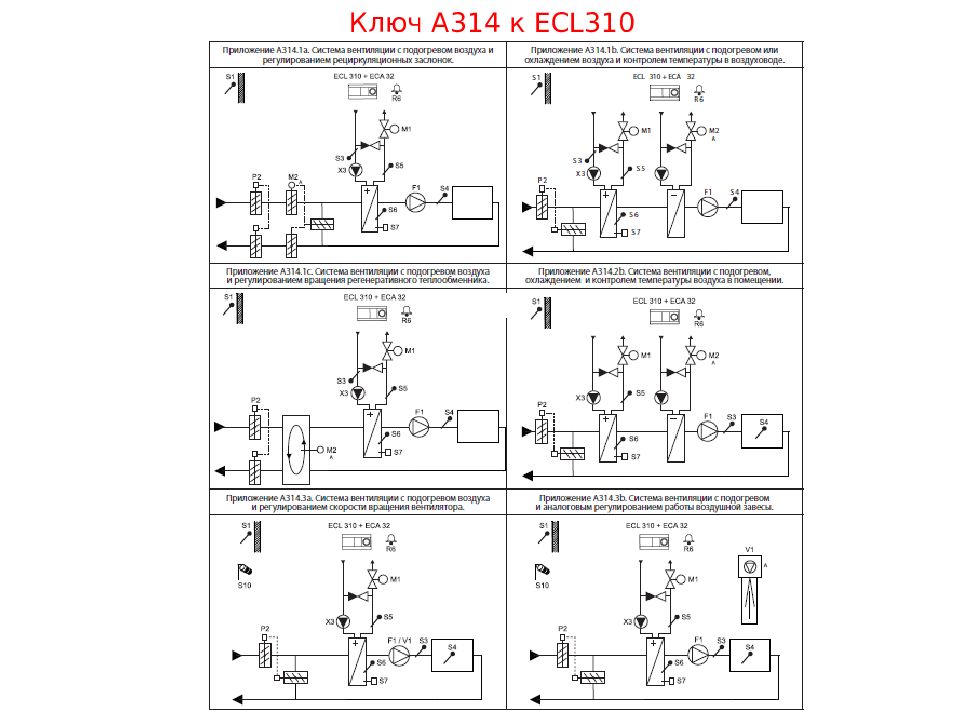

Ключ А314 к ECL310

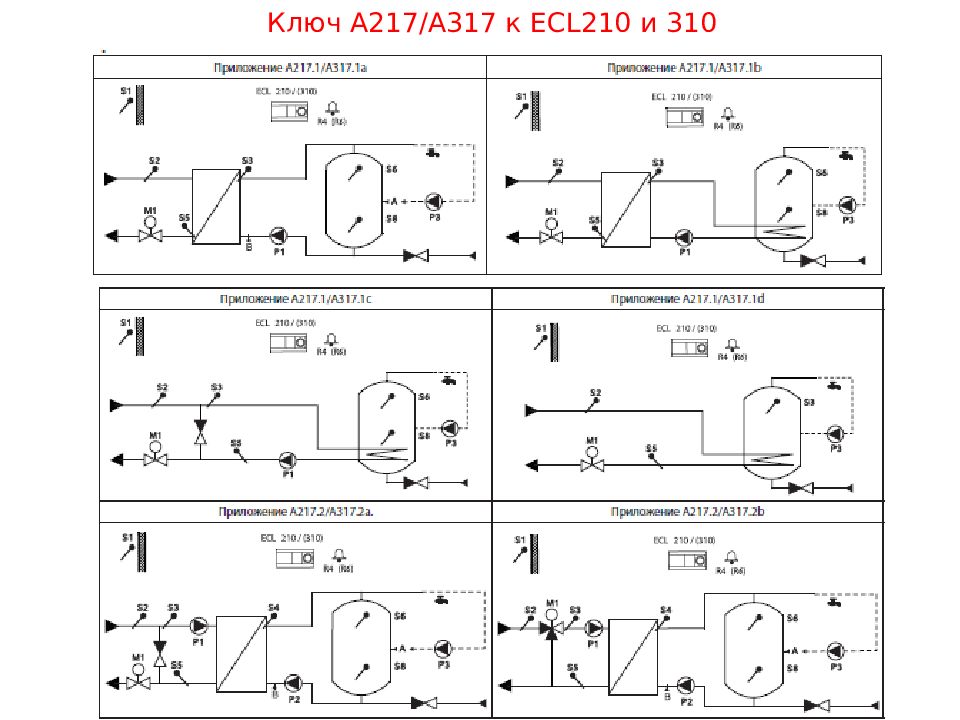

Ключ А217/А317 к ECL 2 10 и 310

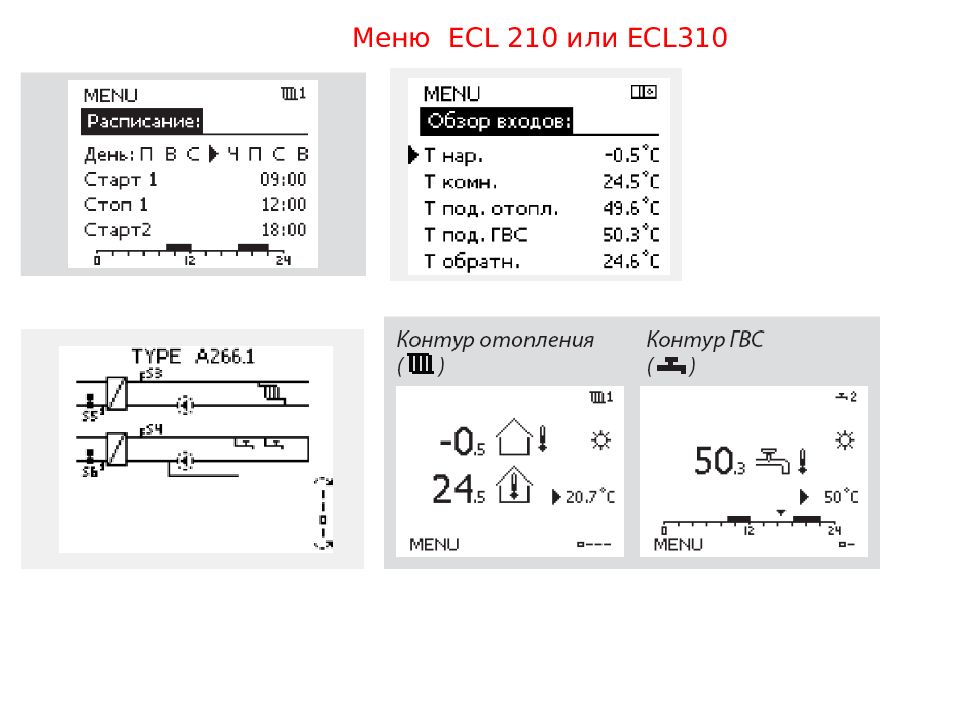

Меню ECL 210 или ECL310

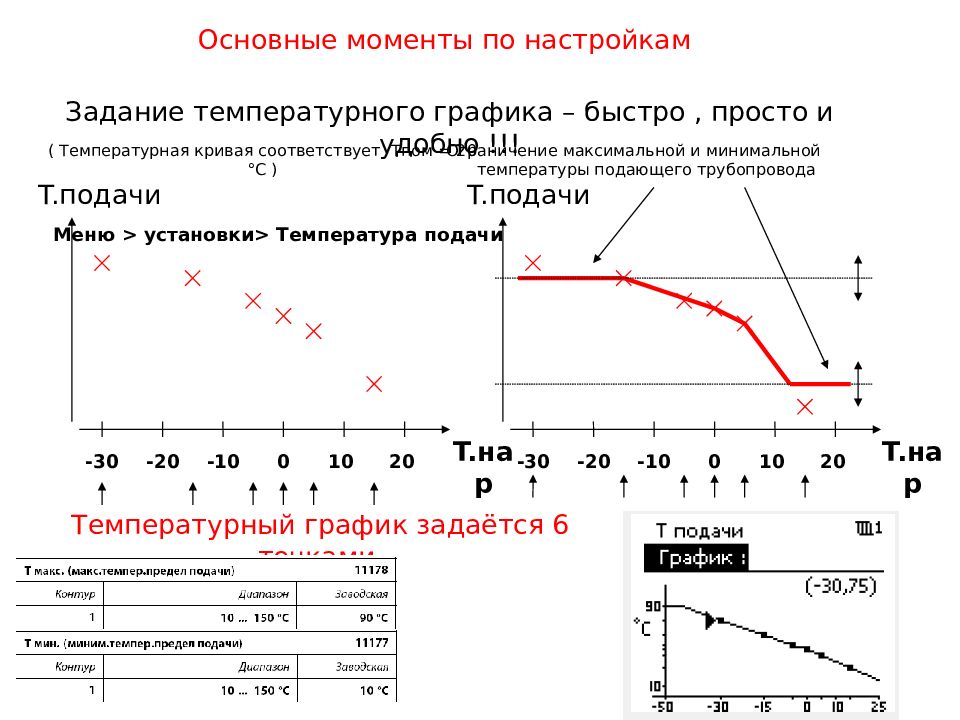

Основные моменты по настройкам Задание температурного графика – быстро, просто и удобно !!! Температурный график задаётся 6 точками T. подачи T. нар -30 -20 -10 0 10 20 Меню > установки > Температура подачи T. подачи T. нар -30 -20 -10 0 10 20 Ограничение максимальной и минимальной температуры подающего трубопровода ( Температурная кривая соответствует T пом = 20 °C )

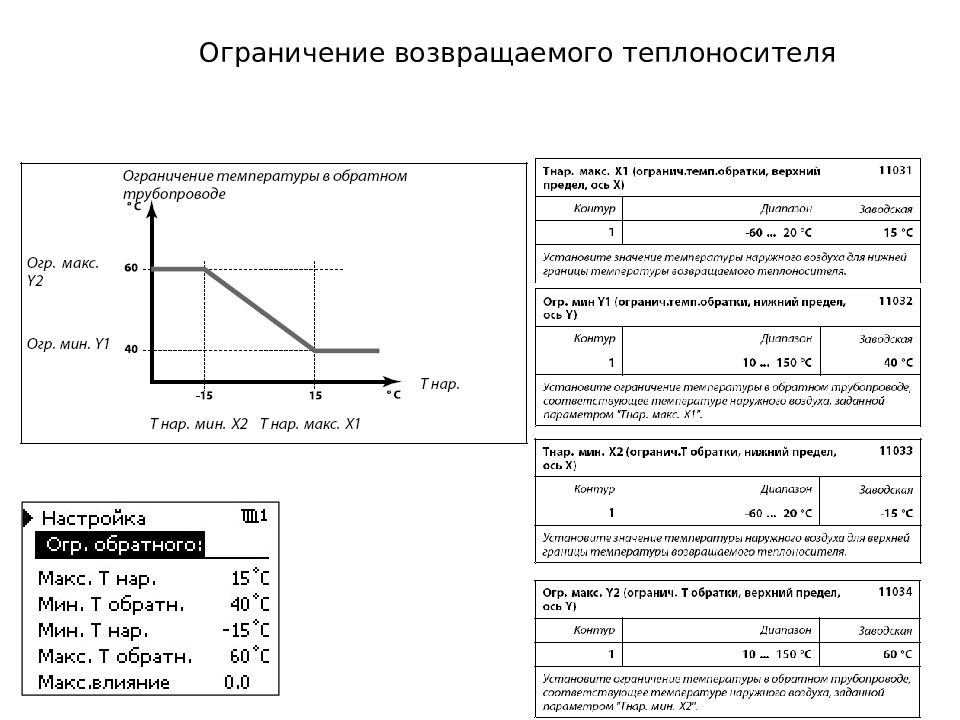

Ограничение возвращаемого теплоносителя

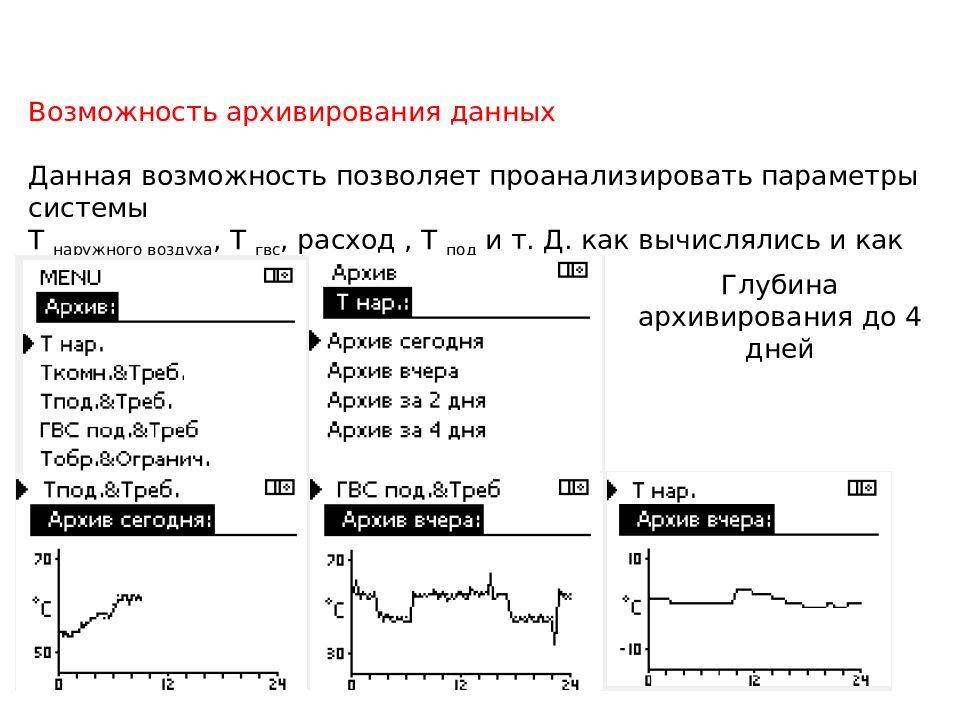

Возможность архивирования данных Данная возможность позволяет проанализировать параметры системы Т наружного воздуха, T гвс, расход, T под и т. Д. как вычислялись и как менялись Глубина архивирования до 4 дней
ESMU, погружной, медный, без гильзы и с нержавеющей гильзой ESMB, универсальный датчик ESM -10 Датчик температуры наружного и внутреннего воздуха ESMT Датчик температуры наружного воздуха ESM-11, накладной датчик Датчики температуры ESM-10, ESM-11, ESMT, ESMU и ESMB Датчики представляют собой платиновые термометры сопротивления 1000 Ом при 0 °C. Все температурные датчики являются двухпроводными устройствами с взаимозаменяемыми соединительными кабелями. Основные характеристики датчиков: диапазон измеряемой температуры -30 – 140 °C, - Постоянная времени 2, 3,7, 20 с, условное давление Ру=25 бар

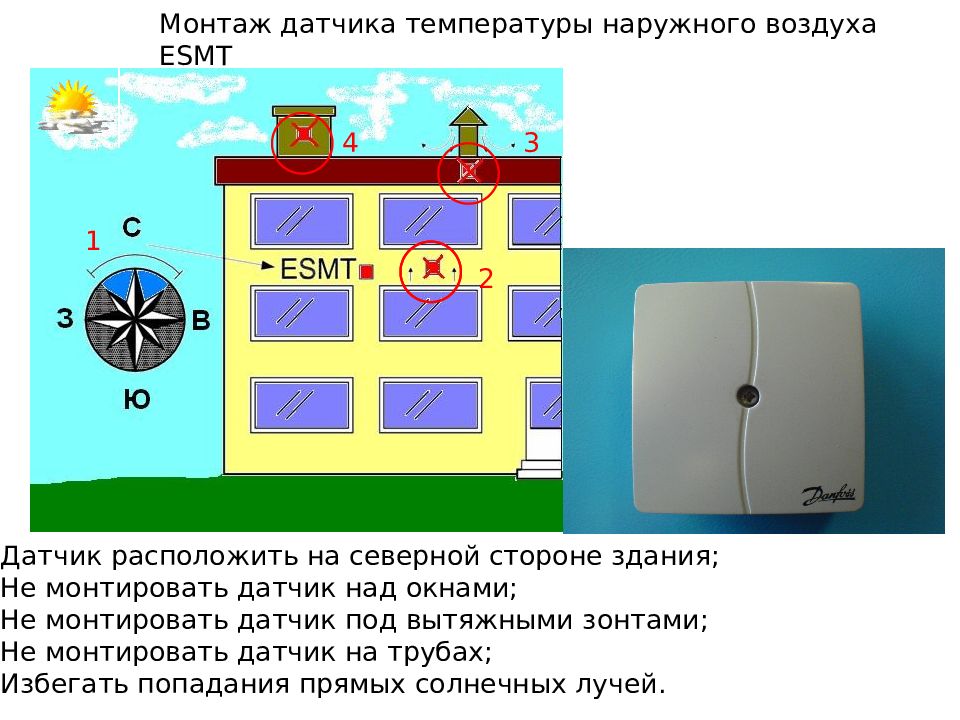

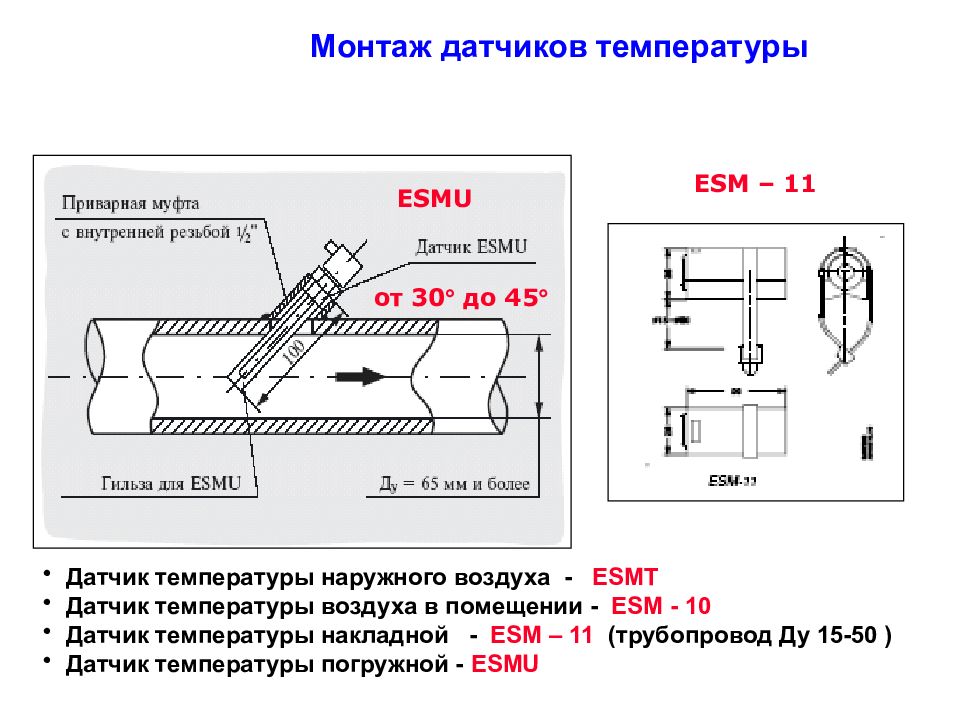

Монтаж датчиков температуры Датчик температуры наружного воздуха - ESMT Датчик температуры воздуха в помещении - ESM - 10 Датчик температуры накладной - ESM – 11 (трубопровод Ду 15-50 ) Датчик температуры погружной - ESMU ESMU ESM – 11 от 30 до 45
Датчик расположить на северной стороне здания; Не монтировать датчик над окнами; Не монтировать датчик под вытяжными зонтами; Не монтировать датчик на трубах; Избегать попадания прямых солнечных лучей. 1 2 4 3 Монтаж датчика температуры наружного воздуха ESMT

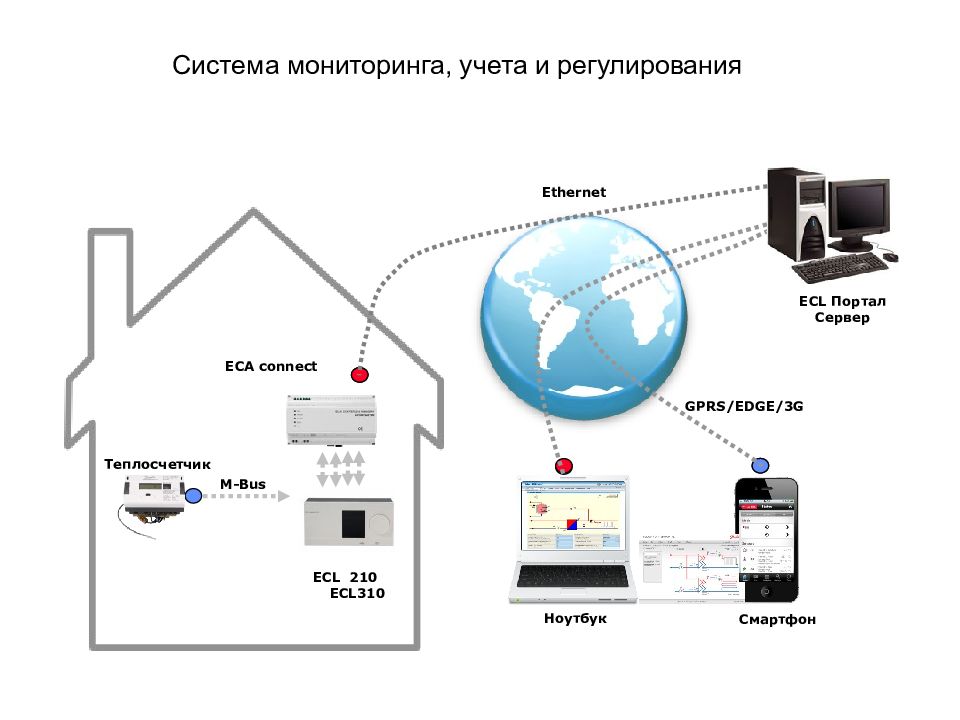

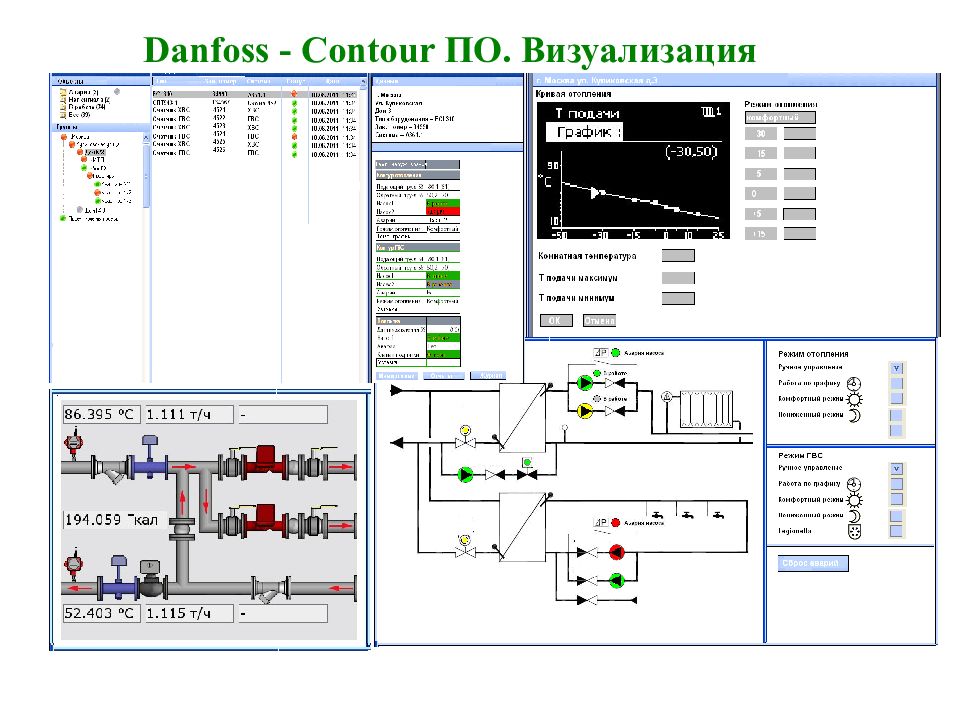

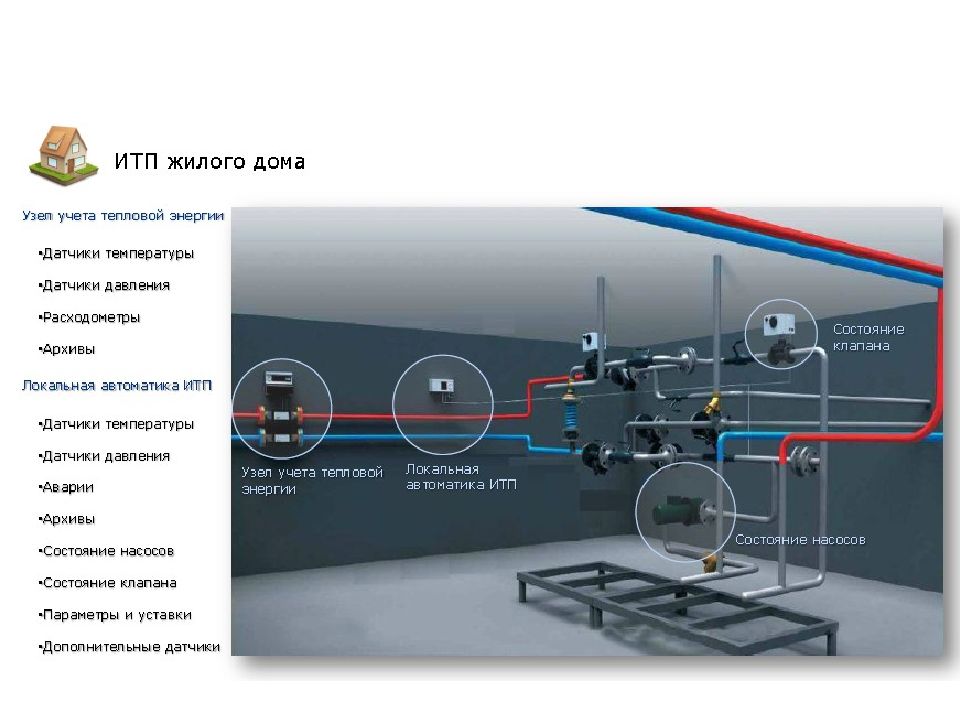

ECL Портал Сервер M-Bus Теплосчетчик ECL 210 ECL310 Ноутбук Смартфон GPRS/EDGE/3G Ethernet ECA connect Система мониторинга, учета и регулирования

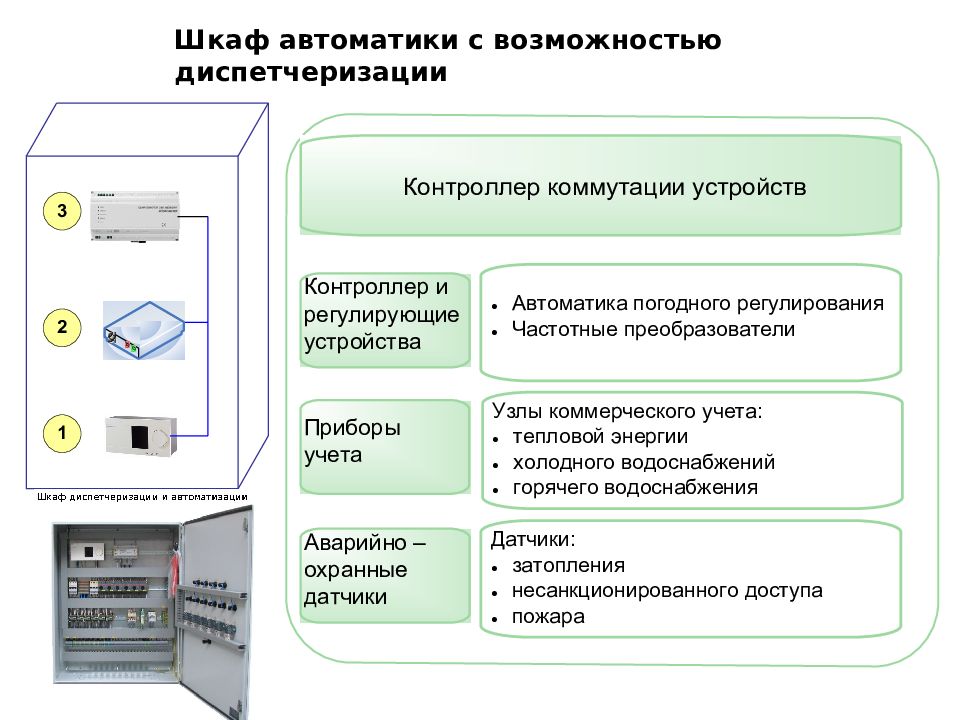

Шкаф автоматики с возможностью диспетчеризации

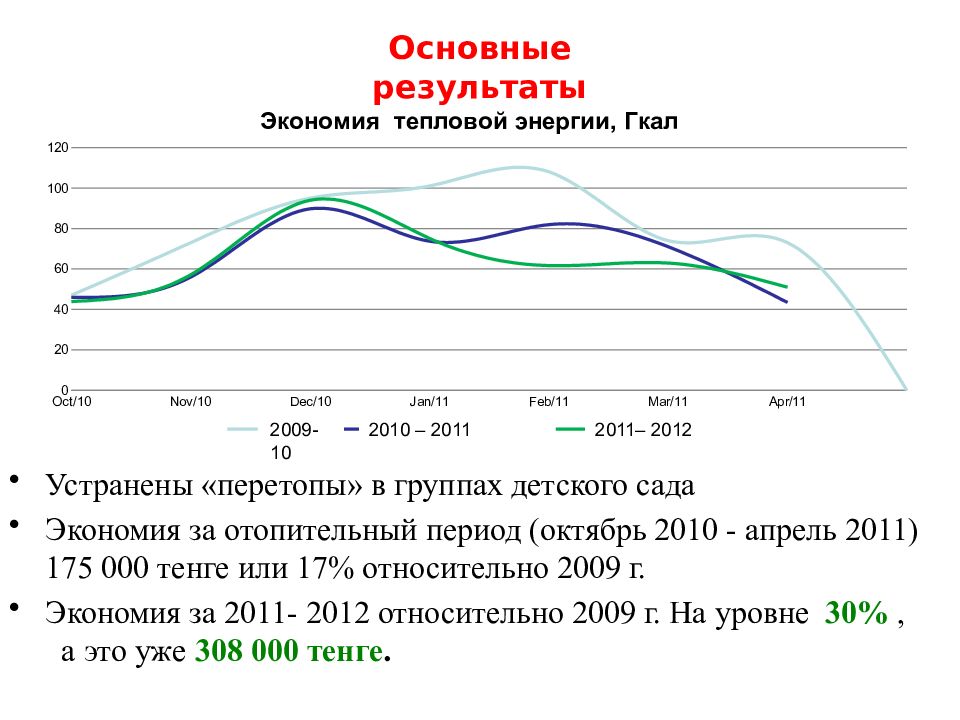

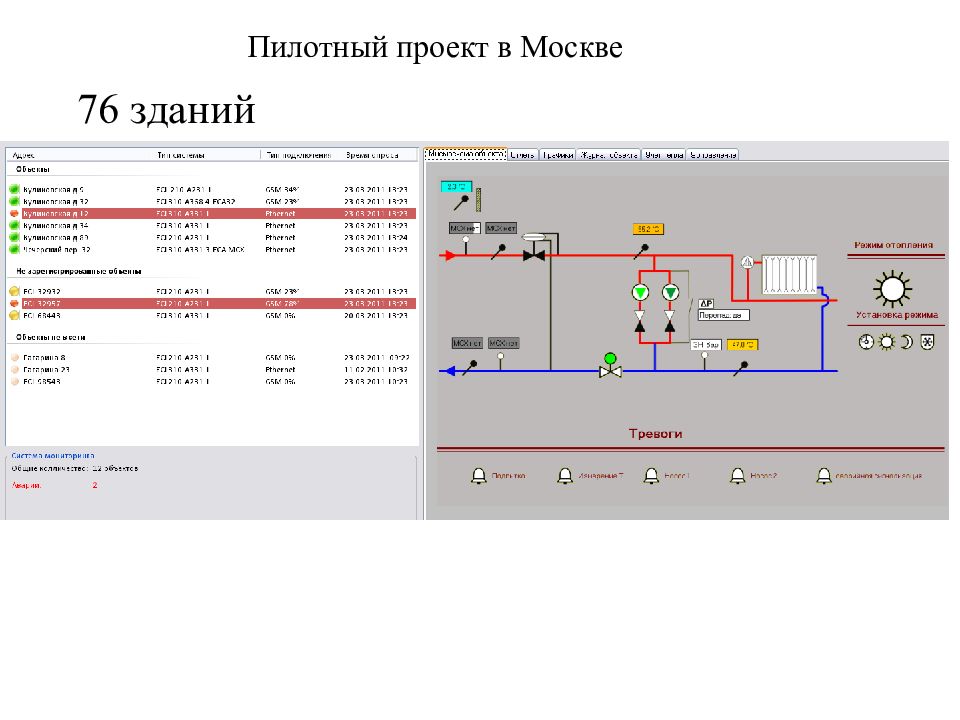

76 зданий
Доступ к параметрам ECL Пример отчетов Online доступ к ИТП
Применяются в системах теплоснабжения. VB 2 и VM 2 Основные характеристики клапана: - комбинированная характеристика регулирования; условное давление Ру=25 бар ; Kvs = 0,25 - 40 м 3 /ч ; максимальная температура среды Т макс =150 °С - Ду=15 – 50 мм Седельные проходные регулирующие клапаны VB2 VM2 VFM 2 Основные характеристики клапана: логарифмическая характеристика регулирования условное давление Ру16 бар максимальная температура среды Т макс =150 °С Kvs = 63 - 900 м 3 /ч ; Ду = 65 - 2 50 мм VFG2 VFG 2 Основные характеристики клапана: логарифмическая характеристика регулирования - условное давление Ру 16, 25, 40 бар Kvs = 4 - 400 м 3 /ч ; - Ду= 15 - 250 мм VFM2

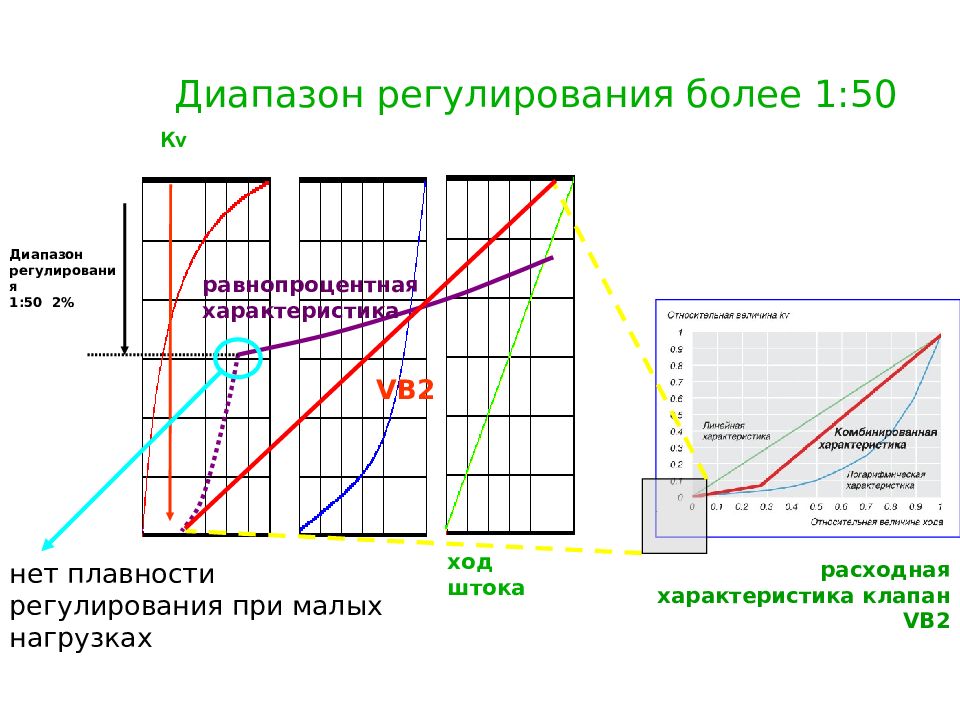

Kv ход штока VB2 равнопроцентная характеристика Диапазон регулирования 1:50 2% расходная характеристика клапан VB2 нет плавности регулирования при малых нагрузках Диапазон регулирования более 1:50
Схема разгрузки клапанов по давлению Клапаны малой серии «моноблочные» Клапаны большой серии «составные» VFG Ду=15-125 Ду=150-250

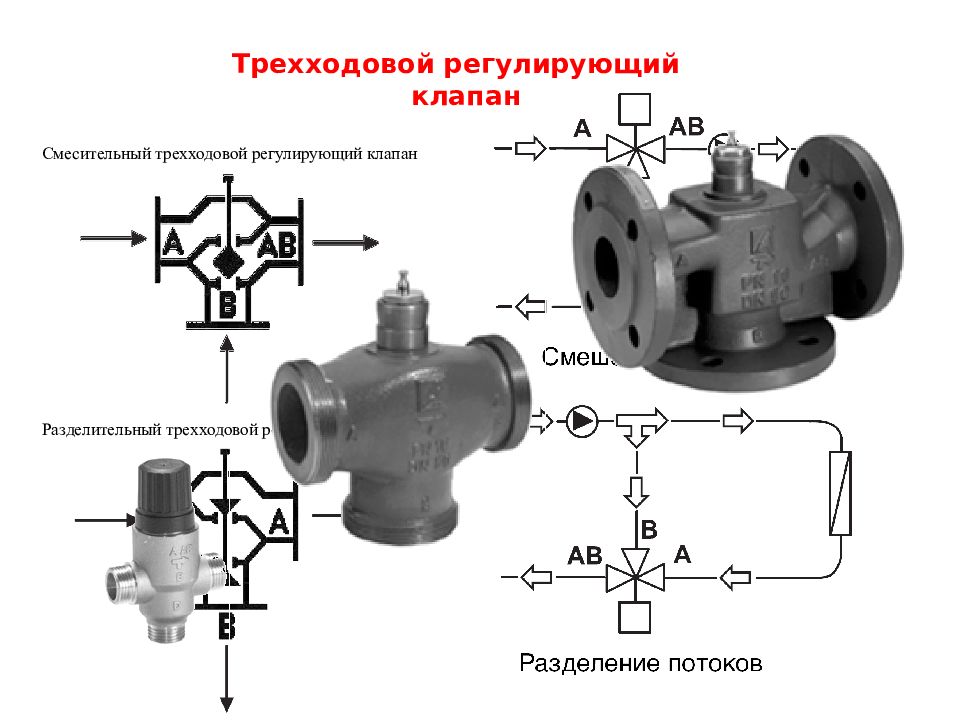

Трехходовой регулирующий клапан Смесительный трехходовой регулирующий клапан Разделительный трехходовой регулирующий клапан

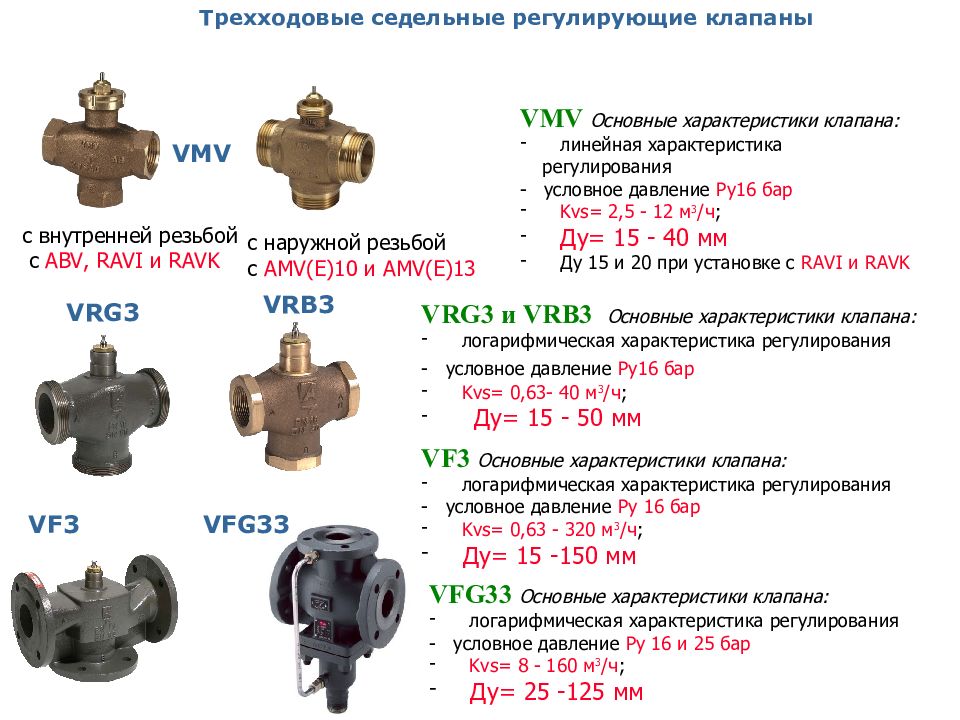

VRG3 и VRB3 Основные характеристики клапана: логарифмическая характеристика регулирования - условное давление Ру16 бар Kvs = 0, 63 - 40 м 3 /ч ; Ду= 15 - 50 мм Трехходовые седельные регулирующие клапаны VRG3 VMV VF3 Основные характеристики клапана: логарифмическая характеристика регулирования - условное давление Ру 16 бар Kvs = 0, 63 - 320 м 3 /ч ; Ду= 15 -150 мм VF3 VMV Основные характеристики клапана: линейная характеристика регулирования - условное давление Ру16 бар Kvs = 2,5 - 12 м 3 /ч ; Ду= 15 - 40 мм Ду 15 и 20 при установке с RAVI и RAVK VRB3 с внутренней резьбой с ABV, RAVI и RAVK с наружной резьбой с AMV(E)10 и AMV(E)13 VFG33 Основные характеристики клапана: логарифмическая характеристика регулирования - условное давление Ру 16 и 25 бар Kvs = 8 - 160 м 3 /ч ; Ду= 2 5 - 125 мм VFG33

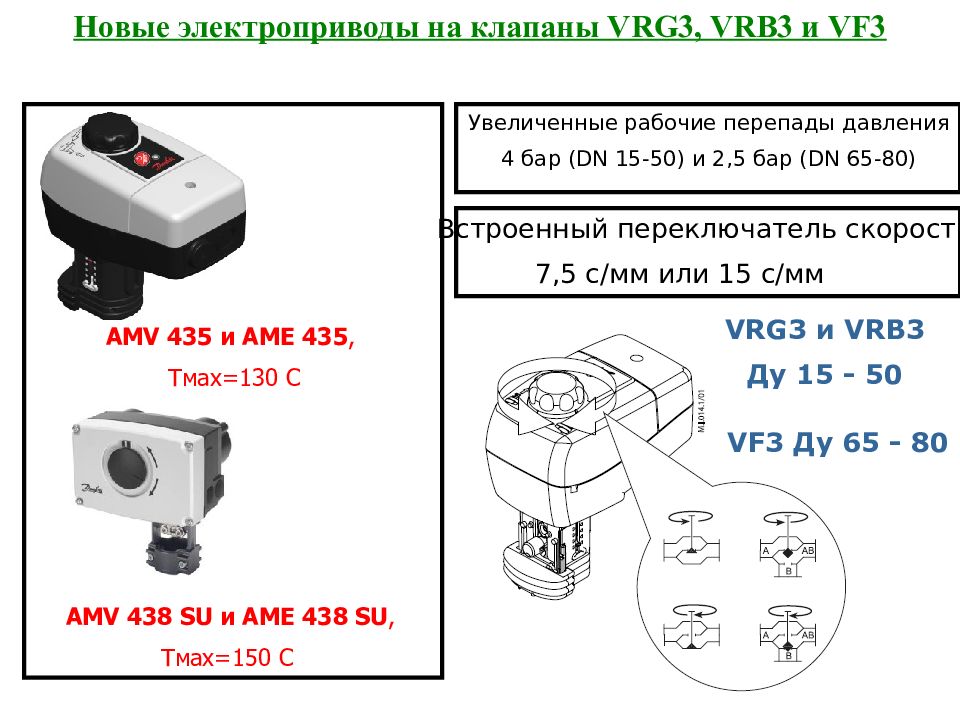

AMV 435 и AME 435, Тмах=130 С AMV 438 SU и AME 438 SU, Тмах=1 5 0 С Увеличенные рабочие перепады давления 4 бар (DN 15-50) и 2,5 бар (DN 65 - 80 ) Встроенный переключатель скорости 7,5 с / мм или 15 с / мм VRG3 и VRB3 Ду 15 - 50 VF3 Ду 65 - 80

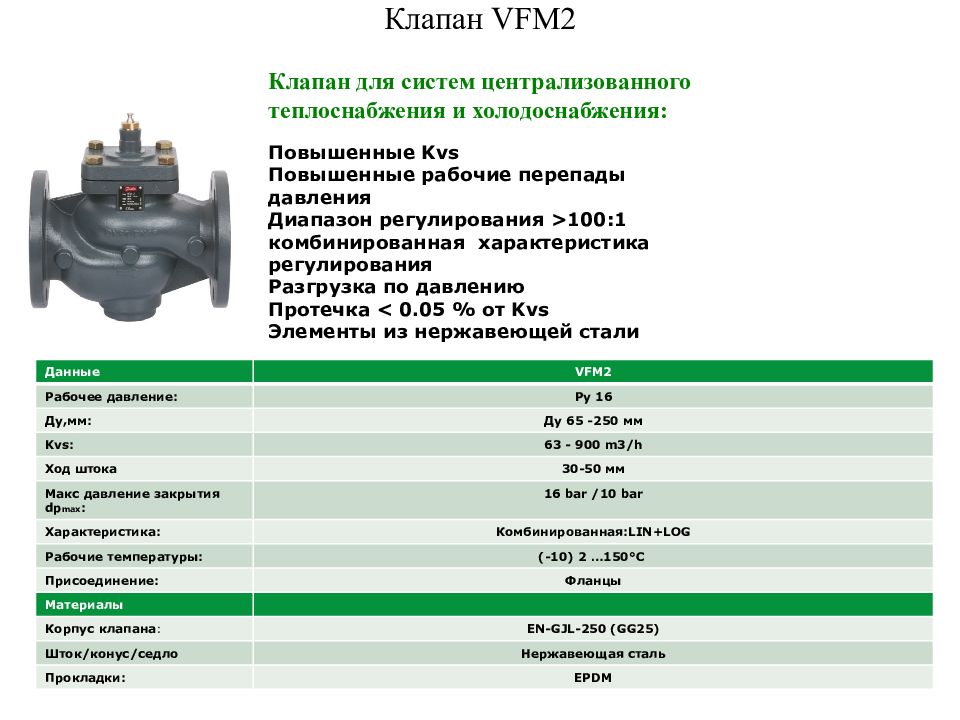

Клапан VFM2 Клапан для систем централизованного теплоснабжения и холодоснабжения: Повышенные K vs Повышенные рабочие перепады давления Диапазон регулирования >100 :1 комбинированная характеристика регулирования Разгрузка по давлению Протечка < 0.05 % от Kvs Элементы из нержавеющей стали Данные VF M 2 Рабочее давление : Py 16 Ду,мм : Ду 65 -250 мм Kvs: 6 3 - 9 00 m3/h Ход штока 30-50 мм Макс давление закрытия d p max : 16 bar /10 bar Характеристика : Комбинированная: LIN+LOG Рабочие температуры : (-10) 2 …150°C Присоединение : Фланцы Материалы Корпус клапана : EN-GJL-250 (GG25) Шток / конус / седло Нержавеющая сталь Прокладки : EPDM
Одни из самых высоких значений на рынке Перепад клапана на закрытие Характеристика регулирования Линейно – логарифмическая характеристика регулирования обеспечивает высочайшую точность регулирования даже на малых расходах Характеристика : Линейная 0…30% Логарифмическая 30….100% Расход % Относительная величина хода штока, %
Пониженное усилие привода Унификация приводов В комплекте с AMV(E) 655 и 658 с усилием 2000 Н обеспечивается работа на заявленных перепадах давления Надежное исполнение Преимущества: Клапаны VFM2 : Широкий номенклатурный ряд Наибольший Kvs Большие рабочие перепады ΔP Диапазон регулирования >100:1 Характеристика Lin + Log – точное поддержание параметров Маленькая протечка Перепад давления на закрытие ΔP закр Перепад давления для регулирования ΔP рег Перепад давления ΔP, бар Диаметр

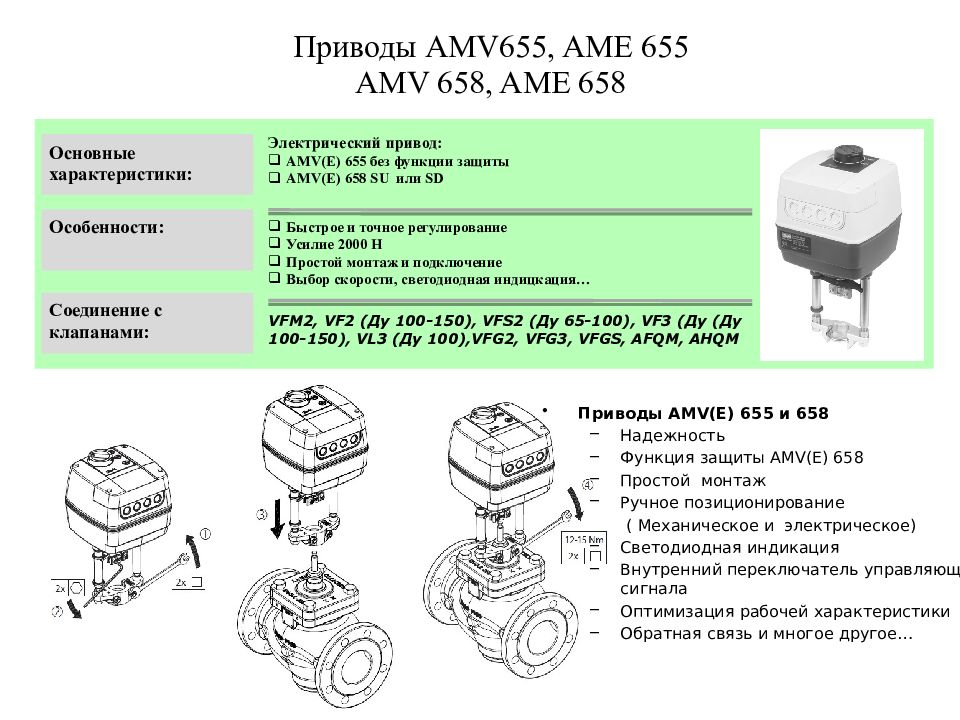

Приводы AMV 655, AME 655 AMV 658, AME 658 Основные характеристики : Электрический привод : AMV(E) 655 без функции защиты AMV(E) 658 SU или SD Особенности : Соединение с клапанами : Быстрое и точное регулирование Усилие 2000 Н Простой монтаж и подключение Выбор скорости, светодиодная индицкация … VFM 2, VF 2 ( Ду 100-150), VFS 2 ( Ду 65-100), VF3 ( Ду ( Ду 100-150), VL3 ( Ду 100),VFG2, VFG 3, VFGS, AFQM, AHQM Приводы AMV(E) 65 5 и 658 Надежность Функция защиты AMV(E) 658 Простой монтаж Ручное позиционирование ( Механическое и электрическое ) Светодиодная индикация Внутренний переключатель управляющего сигнала Оптимизация рабочей характеристики Обратная связь и многое другое…
Регулятор перепада давлений предназначен для использования в системах централизованного теплоснабжения. Клапан регулятора закрывается при превышении установленной величины перепада давления. Регулятор состоит из регулирующего клапана и регулирующего элемента с диафрагмой и пружиной. Основные характеристики: - условный диаметр Ду = 15 – 50 мм - условное давление Ру 25 бар - перемещаемая среда - вода - максимальная температура 150 °С - фланцевое присоединения к трубопроводам - монтаж на подающем и обратном трубопроводе Регуляторы перепада давлений AVP AFP/VFG2 Основные характеристики: - условный диаметр Ду = 15 – 2 50 мм - условное давление Ру 16, 25, 40 бар - перемещаемая среда - вода - максимальная температура 200 °С - монтаж на обратном или подающем трубопроводе
РЕГУЛЯТОРЫ ПЕРЕПАДА ДАВЛЕНИЯ Расчет
ПРАВИЛА ПОДБОРА РЕГУЛИРУЮЩИХ КЛАПАНОВ

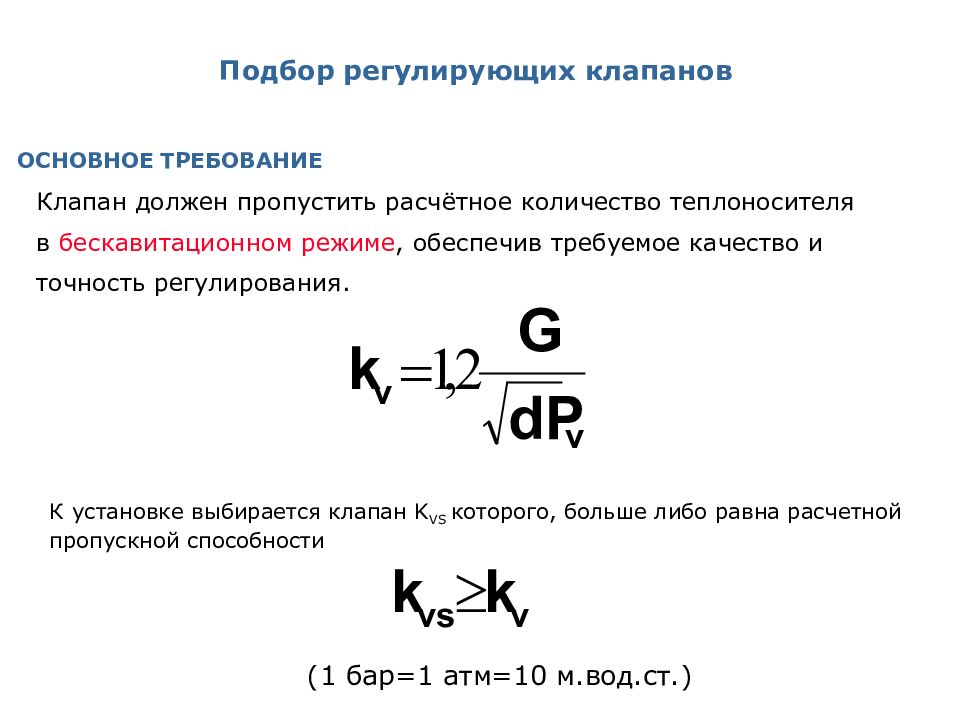

Подбор регулирующих клапанов Клапан должен пропустить расчётное количество теплоносителя в бескавитационном режиме, обеспечив требуемое качество и точность регулирования. ОСНОВНОЕ ТРЕБОВАНИЕ К установке выбирается клапан K VS которого, больше либо равна расчетной пропускной способности (1 бар=1 атм=10 м.вод.ст.)

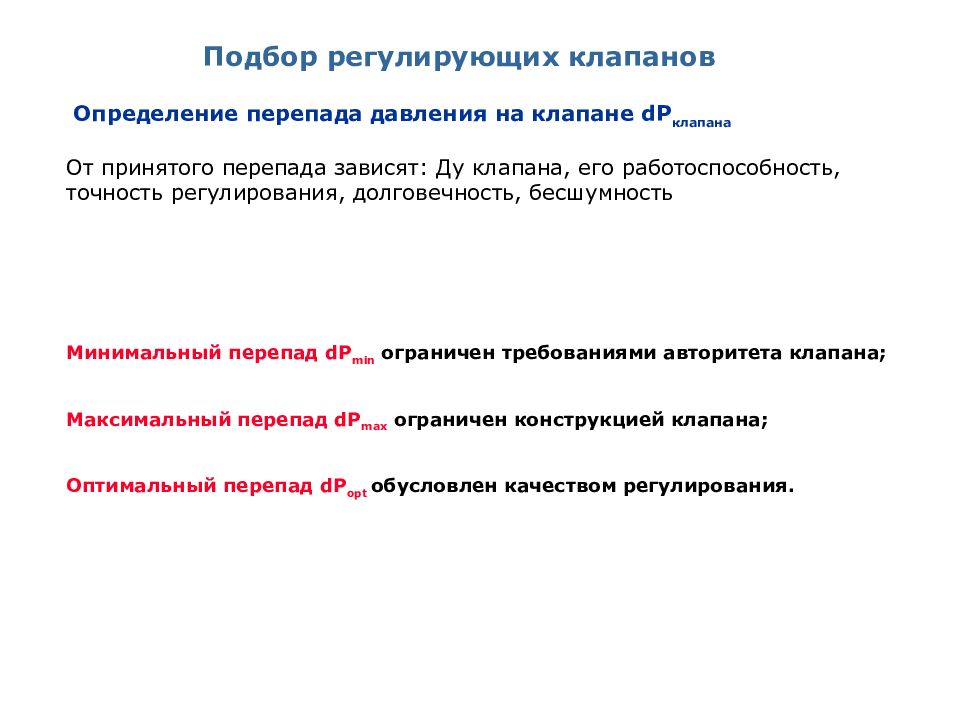

Подбор регулирующих клапанов Определение перепада давления на клапане dP клапана От принятого перепада зависят: Ду клапана, его работоспособность, точность регулирования, долговечность, бесшумность Минимальный перепад dP min ограничен требованиями авторитета клапана ; Максимальный перепад dP max ограничен конструкцией клапана ; Оптимальный перепад dP opt обусловлен качеством регулирования.
Подбор регулирующих клапанов P ру P системы P клапана Определение минимального dP min Авторитет клапана (коэффициент искажения идеальных характеристик регулирования) это отношение потерь давления на полностью открытом клапане к потерям давления на регулируемом участке. Для управляемости системы его значения должны лежать в диапазоне 0,5 – 1,0 Потери давления на полностью открытом клапане должны быть не меньше потерь давления в системе теплопотребления, которой он управляет.
Подбор регулирующих клапанов Определение максимального dP max 1. Определение максимально допустимого перепада из условий работы клапана в бескавитационном режиме. Проверка проводится только на теплоносителе с температурой более 100 о С Где : Р нас = избыточное давление насыщенного пара при соответствующей температуре. Р 1 = давление перед клапаном. Z = коэффициент начала кавитации Может определяться на основе формулы либо номограмм в техническом каталоге
Подбор регулирующих клапанов Определение максимального P max 2. Проверка максимально допустимого перепада из условий конструкции клапана и мощности электропривода.

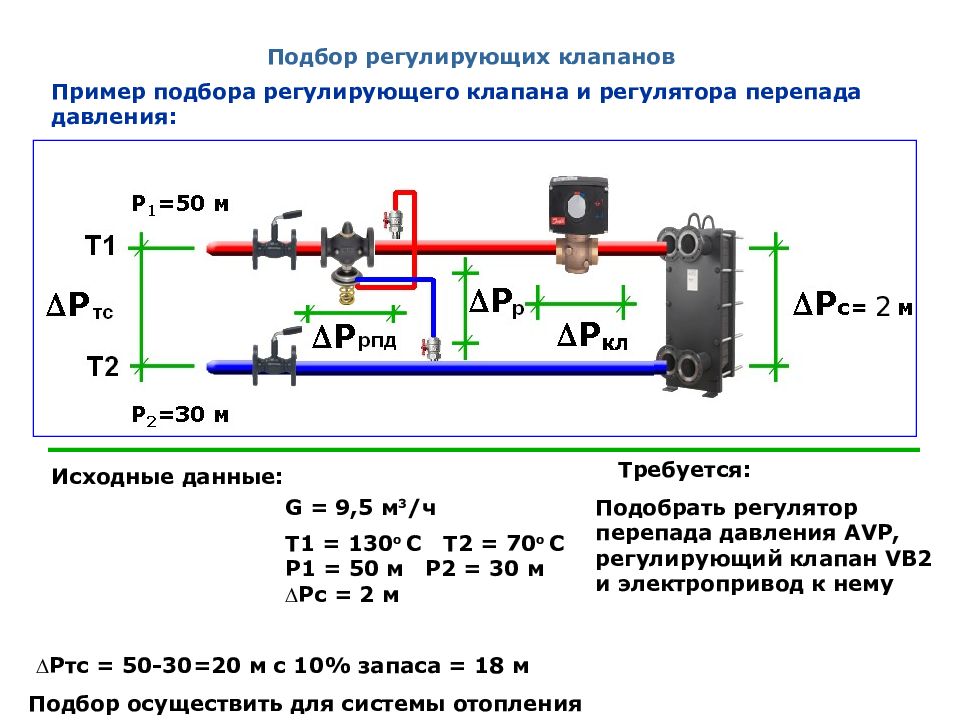

Подбор регулирующих клапанов Пример подбора регулирующего клапана и регулятора перепада давления: P ру P с= 5 м P клапана Р 1 =50 м Р 2 =30 м Исходные данные: G = 9,5 м 3 /ч Т1 = 130 о С Т2 = 70 о С Р1 = 50 м Р2 = 30 м P с = 2 м Требуется: Подобрать регулятор перепада давления AVP, регулирующий клапан VB2 и электропривод к нему Подбор осуществить для системы отопления P тс = 50-30=20 м с 10% запаса = 18 м 2
Подбор регулирующих клапанов Определение максимально допустимого перепада из условий работы клапана в бескавитационном режиме. Проверка проводится только на теплоносителе с температурой более 100 о С Где : Р нас = избыточное давление насыщенного пара при соответствующей температуре. Р 1 = давление перед клапаном. Z = коэффициент начала кавитации Может определяться на основе формулы либо номограмм в техническом каталоге P max = 0,5 x ( 48 - 17,1 ) = 15,5 м ( 1, 5 5 бар )

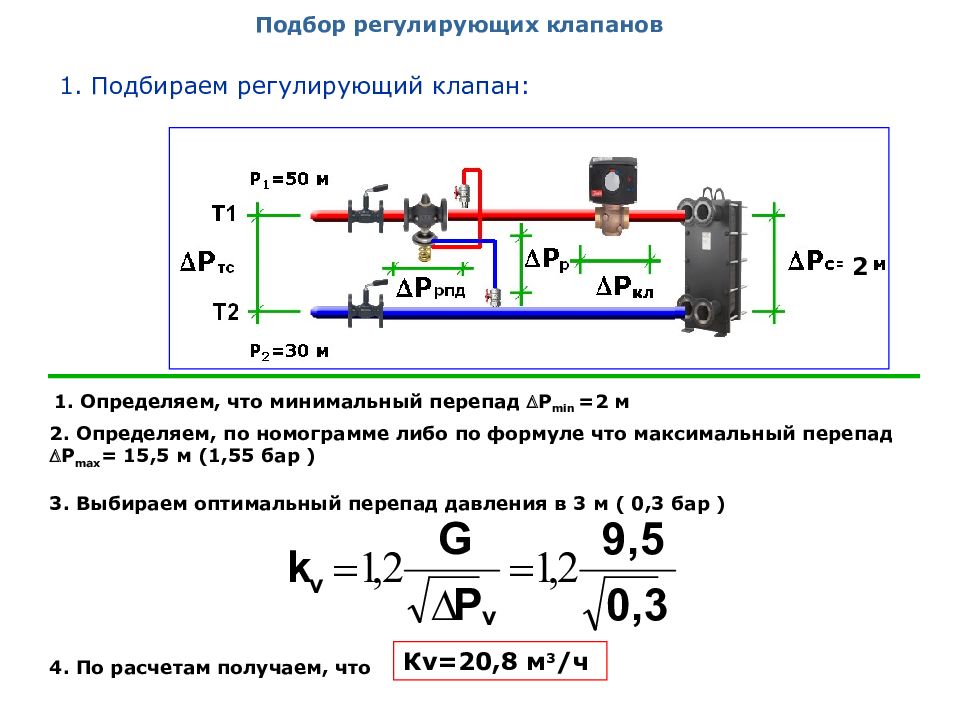

Подбор регулирующих клапанов 1. Подбираем регулирующий клапан: 1. Определяем, что минимальный перепад P min =2 м 2. Определяем, по номограмме либо по формуле что максимальный перепад P max = 15, 5 м ( 1,5 5 бар ) 3. Выбираем оптимальный перепад давления в 3 м ( 0,3 бар ) 4. По расчетам получаем, что К v= 20,8 м 3 /ч 2
Подбор регулирующих клапанов 5. К v= 20,8м 3 /час
Подбор регулирующих клапанов VB Ду 40 Kvs = 25 м 3 /ч с электро - приводом AMV20 Подобрали:

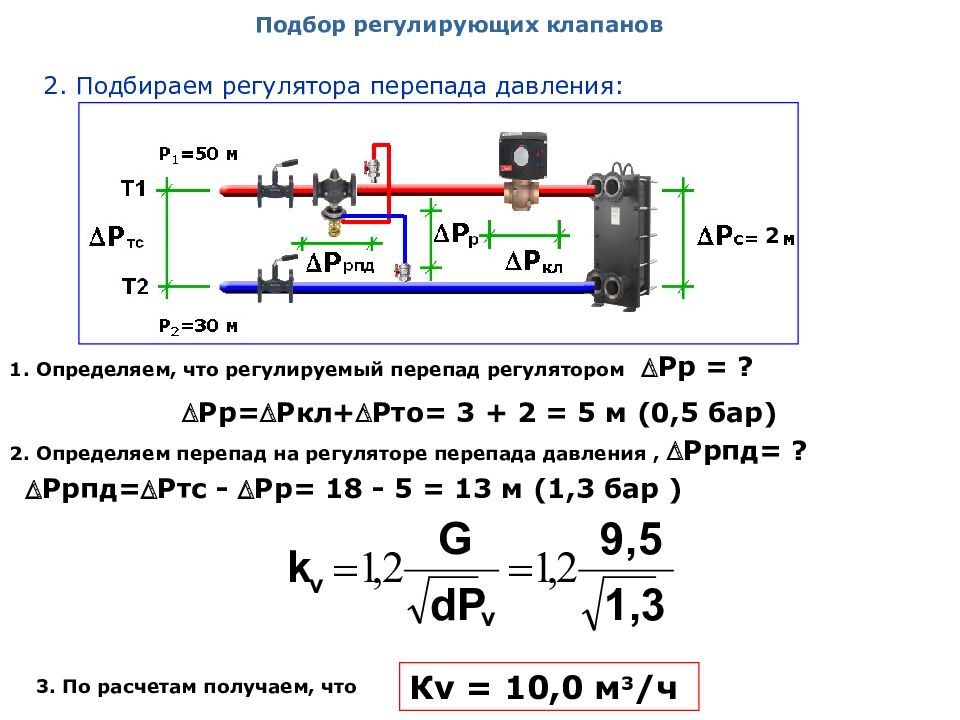

Подбор регулирующих клапанов 2. Подбираем регулятора перепада давления: 1. Определяем, что регулируемый перепад регулятором 2. Определяем перепад на регуляторе перепада давления, Ррпд = ? 3. По расчетам получаем, что К v = 1 0, 0 м 3 /ч 2 Рр= Ркл+Рто= 3 + 2 = 5 м (0,5 бар) Рр = ? Ррпд=Ртс - Рр= 18 - 5 = 1 3 м ( 1,3 бар )

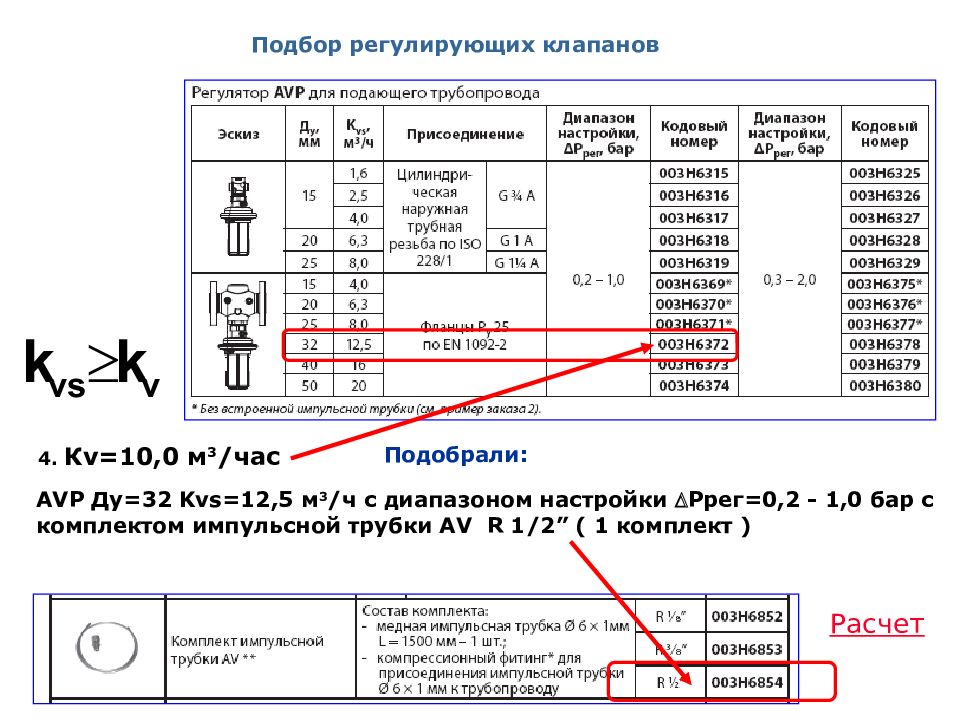

Подбор регулирующих клапанов 4. К v=10, 0 м 3 /час Подобрали: AVP Ду= 32 Kvs =12,5 м 3 /ч с диапазоном настройки Ррег=0, 2 - 1,0 бар с комплектом импульсной трубки AV R 1/2” ( 1 комплект ) Расчет
Программный комплекс “AU-select Tools” как сказка
Призываю Вас применять оборудование Данфосс
Расчет теплового пункта занимает много времени

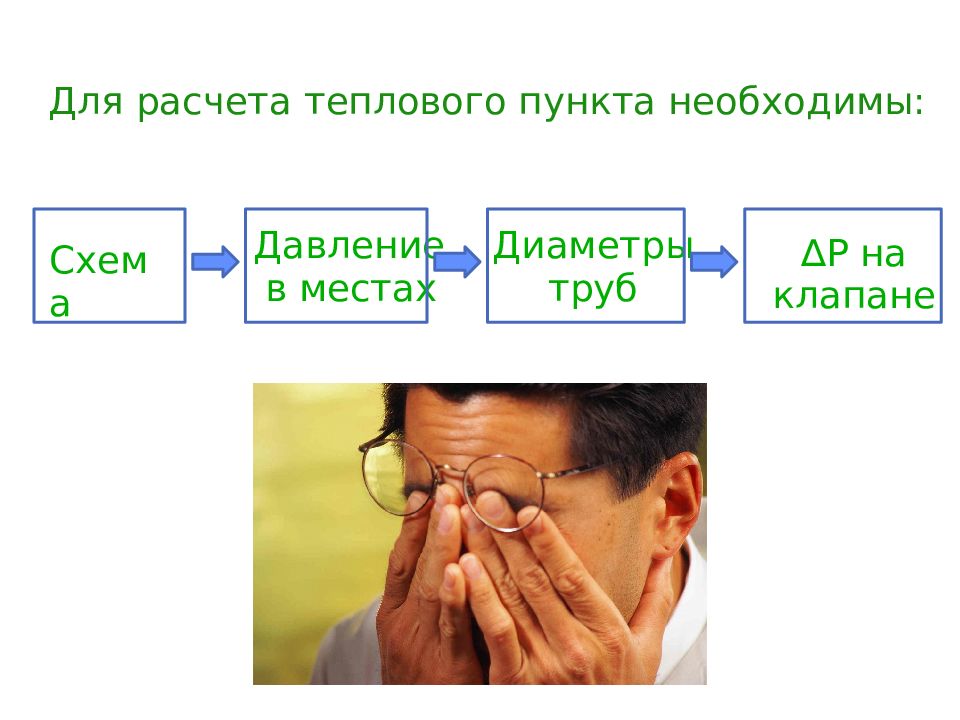

Схема Давление в местах Диаметры труб Для расчета теплового пункта необходимы: ∆Р на клапане
А так же необходимы: Электропривод Объем бака Предохранительный клапан
Если исходные данные поменяются, то расчет теплового пункта надо делать заново! Тратится Ваше драгоценное время

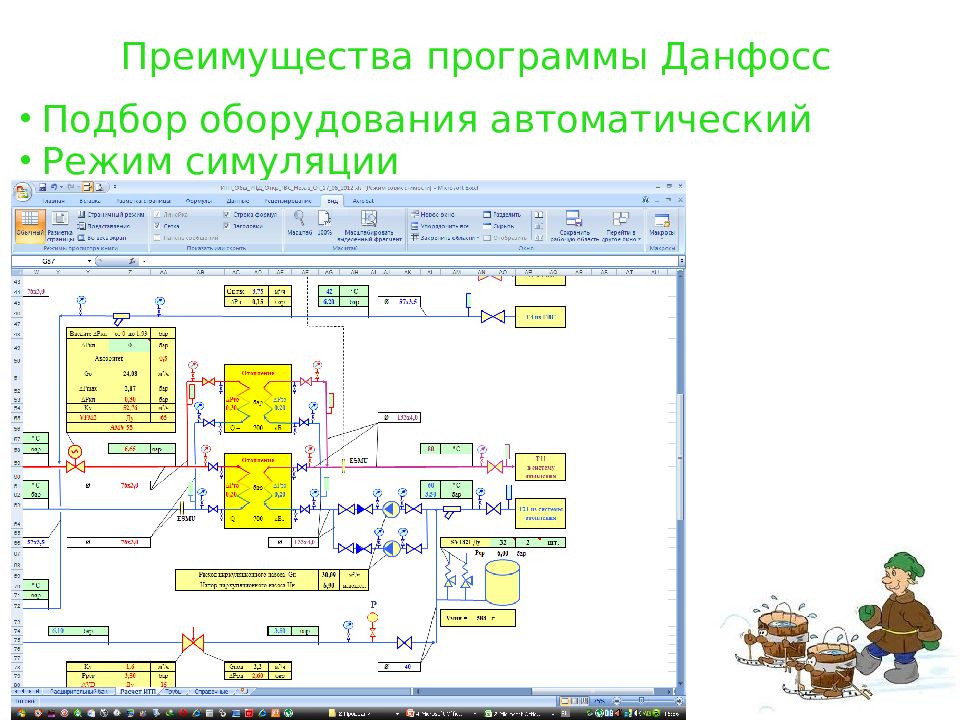

Преимущества программы Данфосс Подбор оборудования автоматический Режим симуляции
Расчетная технологическая схема теплового пункта

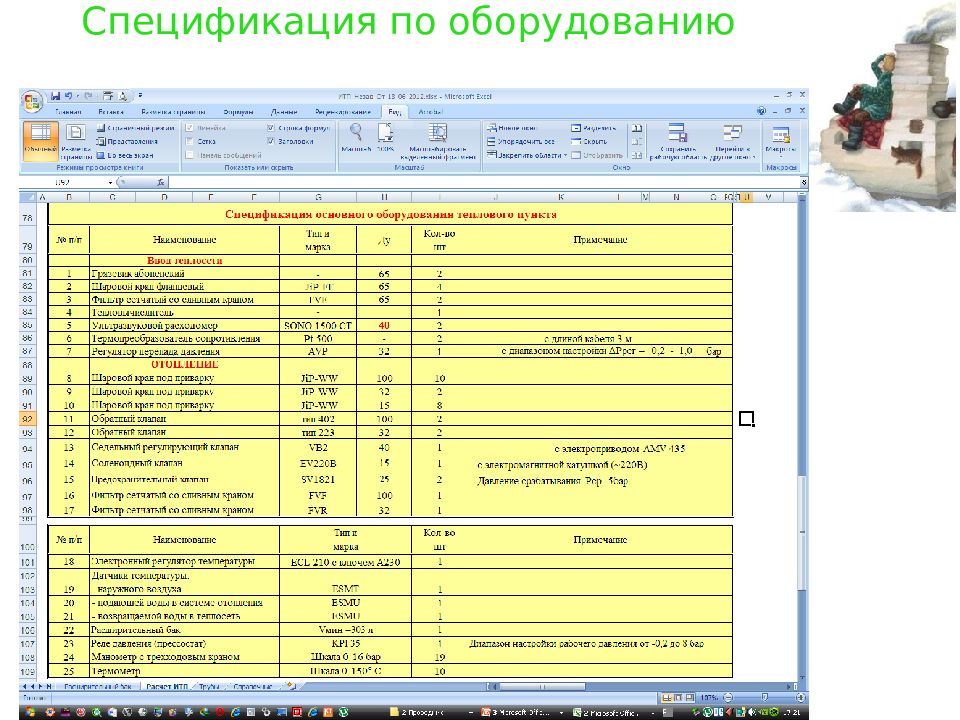

C пецификация по оборудованию

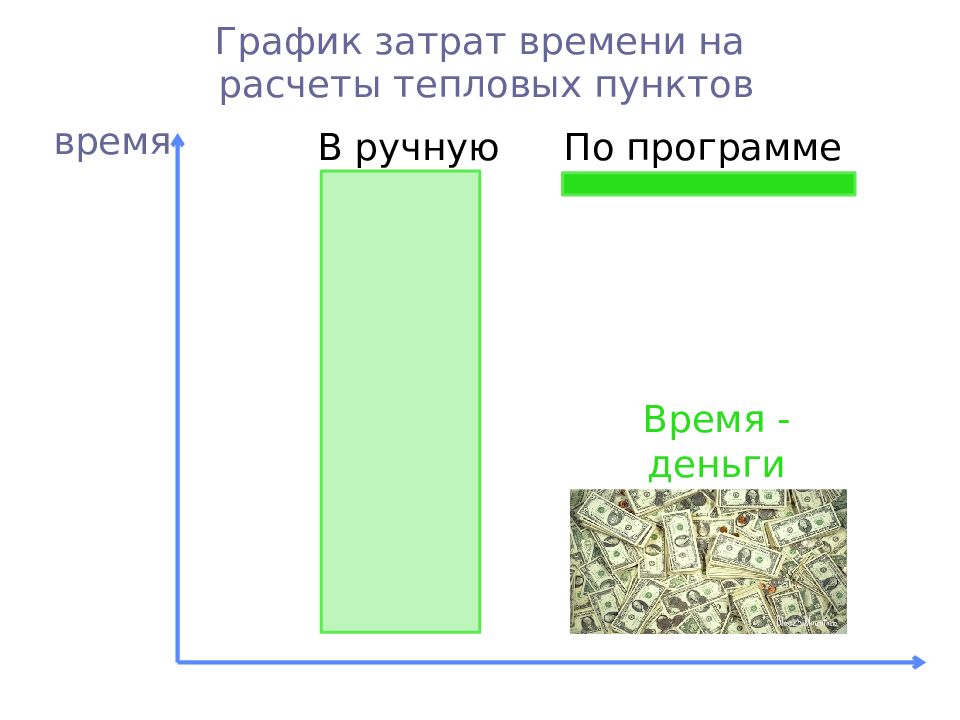

График затрат времени на расчеты тепловых пунктов время По программе В ручную Время -деньги
Сэкономленное время посветите вашей семье
Проекты рассчитанные по программе проще согласовывать и сдавать Заказчику, т. к. программа выдает спецификации исключающие ошибки с наглядной принципиальной схемой, на которой указанны расчетные параметрами теплоносителя в ключевых точках ИТП
Применяйте программу Данфосс – пусть она станет для Вас сказочной щукой

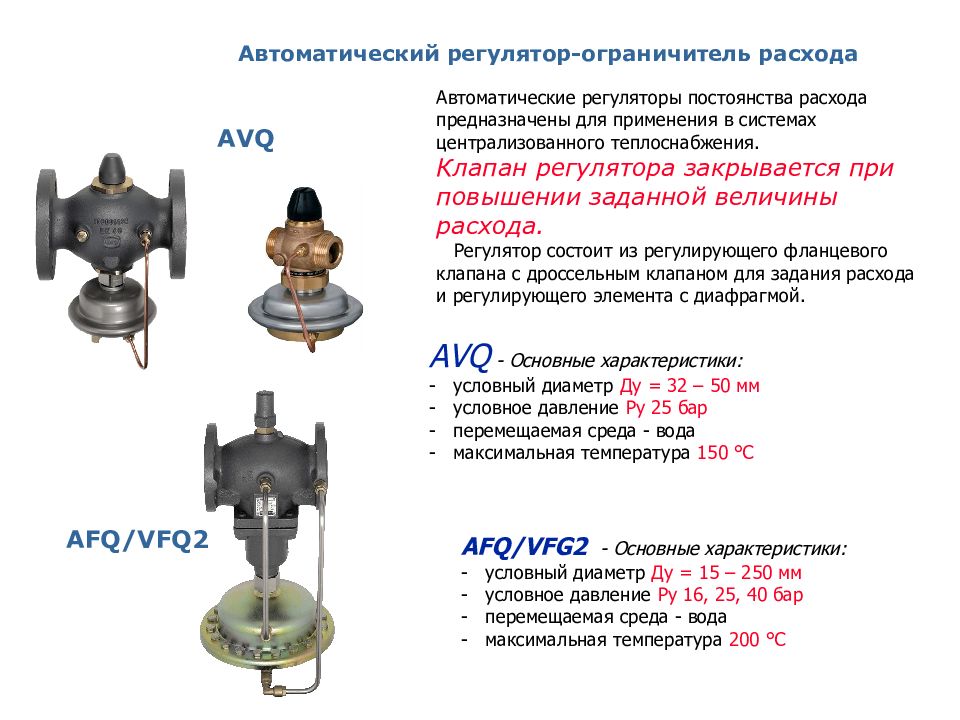

Автоматические регуляторы постоянства расхода предназначены для применения в системах централизованного теплоснабжения. Клапан регулятора закрывается при повышении заданной величины расхода. Регулятор состоит из регулирующего фланцевого клапана с дроссельным клапаном для задания расхода и регулирующего элемента с диафрагмой. AVQ - Основные характеристики: - условный диаметр Ду = 32 – 50 мм - условное давление Ру 25 бар - перемещаемая среда - вода - максимальная температура 150 °С Автоматический регулятор-ограничитель расхода AVQ AFQ/VFQ2 AFQ/VFG2 - Основные характеристики: - условный диаметр Ду = 15 – 2 50 мм - условное давление Ру 16, 25, 40 бар - перемещаемая среда - вода - максимальная температура 200 °С

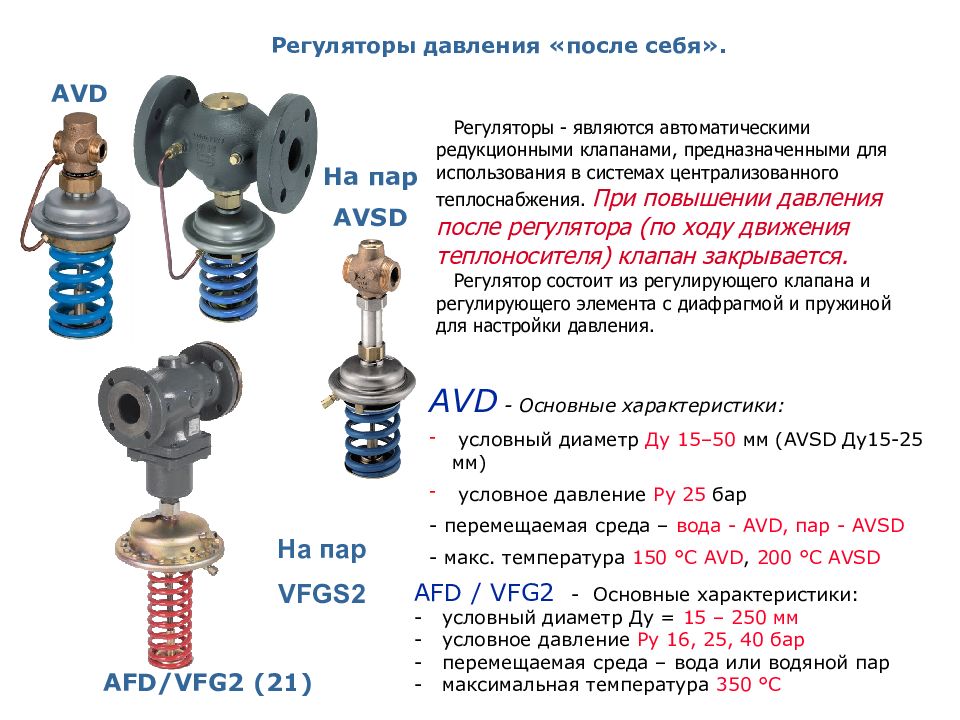

Регуляторы давления «после себя». Регуляторы - являются автоматическими редукционными клапанами, предназначенными для использования в системах централизованного теплоснабжения. При повышении давления после регулятора (по ходу движения теплоносителя) клапан закрывается. Регулятор состоит из регулирующего клапана и регулирующего элемента с диафрагмой и пружиной для настройки давления. AVD - Основные характеристики: условный диаметр Ду 15 –50 мм ( AVSD Ду 15-25 мм) условное давление Ру 25 бар - перемещаемая среда – вода - AVD, пар - AVSD - макс. температура 15 0 °С AVD, 200 °С AVSD AVD На пар AVSD AFD/VFG2 (21) AFD / VFG2 - Основные характеристики: - условный диаметр Ду = 15 – 2 50 мм - условное давление Ру 16, 25, 40 бар - перемещаемая среда – вода или водяной пар - максимальная температура 350 °С На пар VFGS2

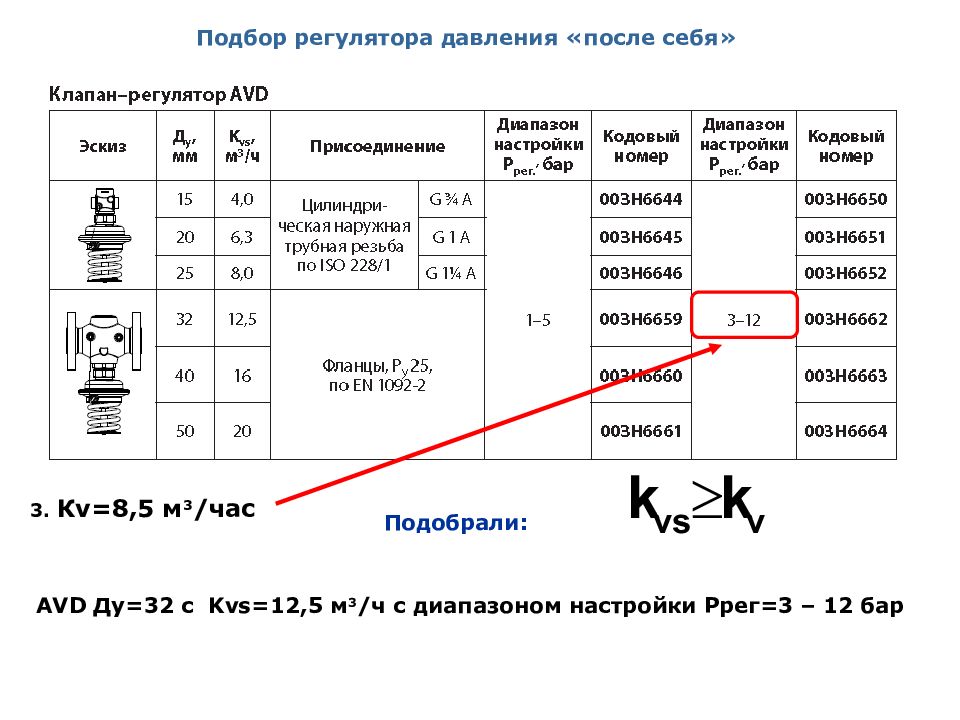

Подбор регулятора давления «после себя» Пример подбора регулирующего клапана и регулятора перепада давления: Исходные данные: G гвс = 10 м 3 /ч Т3 = 60 о Рдо = 70 м Надо ограничить до Рпосле = 50 м Требуется: Подобрать регулятор давления «после себя» ? Подбор осуществить для системы ГВС Рдо = 70 м Рпосле = 50 м Т3 = 60 о G гвс = 10 м 3 /ч
Подбор регулятора давления «после себя» Рдо = 70 м Рпосле = 50 м Т3 = 60 о G гвс = 10 м 3 /ч 1. Подбираем: 1. Определяем, что перепад давления на клапане равен Ркл = ? Ркл = Рдо – Рпосле = 70 - 50 = 20 м ( 2 бар) 2. По расчетам получаем, что К v = 8,5 м 3 /ч
3. К v= 8,5 м 3 /час Подобрали: AVD Ду= 32 с Kvs =12,5 м 3 /ч с диапазоном настройки Ррег= 3 – 12 бар Подбор регулятора давления «после себя»
Регулятор «перепуска» Автоматические регуляторы «перепуска» предназначенным для использования в системах централизованного теплоснабжения. Клапан регулятора открывается при превышении установленной величины перепада давлений. Регулятор состоит из нормально закрытого регулирующего клапана, регулирующего элемента с диафрагмой и пружиной для настройки перепада давлений. Основные характеристики: - условный диаметр Ду = 15 – 50 мм - условное давление Ру 25 бар - перемещаемая среда - вода максимальная температура 150 °С приварные штуцеры, резьбовые штуцеры или фланцы AVPA
Автоматические регуляторы поддерживают постоянное давление в трубопроводе до регулятора (по ходу движения теплоносителя). Предназначен для применения в системах централизованного теплоснабжения. При повышении давления до регулятора (по ходу движения теплоносителя) клапан открывается. Регулятор состоит из регулирующего клапана, регулирующего элемента с диафрагмой и пружиной для настройки давления. AVA - Основные характеристики: - условный диаметр Ду = 15 – 50 мм - условное давление Ру 25 бар - перемещаемая среда - вода максимальная температура 15 0 °С приварные штуцеры, резьбовые штуцеры фланцы Регулятор давления «до себя» AVA AFA/VFG2 AFA / VFG2 - сновные характеристики: - условный диаметр Ду = 15 – 2 50 мм - условное давление Ру 16, 25, 40 бар - перемещаемая среда - вода - максимальная температура 200 °С
Подбор регулятора давления «до себя» Пример подбора регулирующего клапана и регулятора перепада давления: Исходные данные: G гвс = 5 м 3 /ч Т4 = 42 о Рпосле = 30 м Надо ограничить подпирать Рдо = 60 м Требуется: Подобрать регулятор давления «до себя» ? Подбор осуществить для системы циркуляции ГВС Рдо = 60 м Рпосле = 30 м Т4 = 42 о G = 5 м 3 /ч

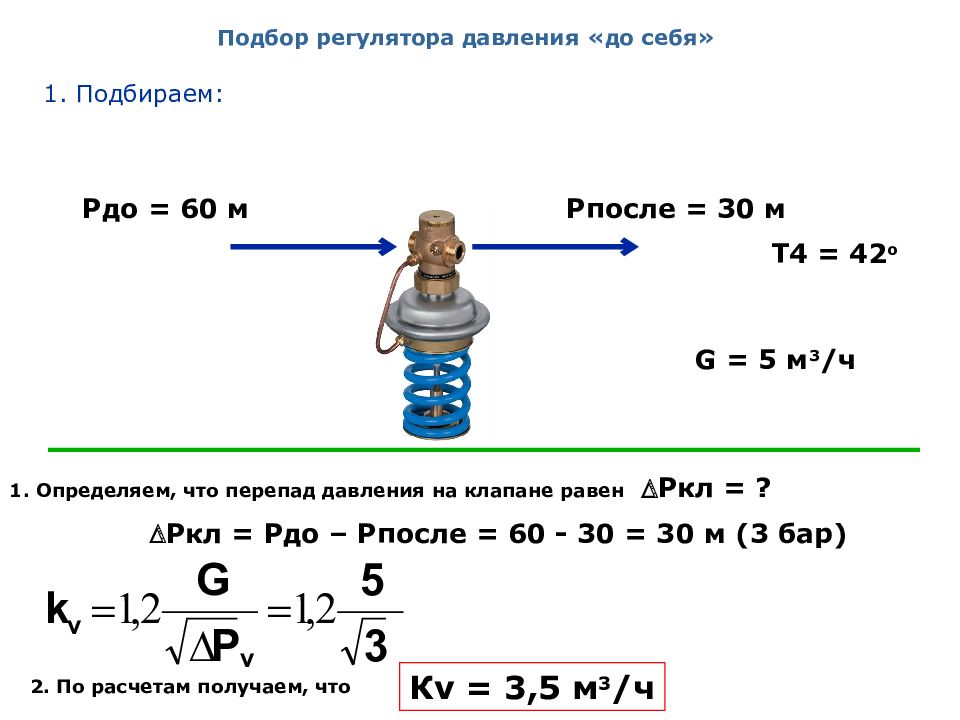

Подбор регулятора давления «до себя» 1. Подбираем: 1. Определяем, что перепад давления на клапане равен Ркл = ? Ркл = Рдо – Рпосле = 60 - 30 = 30 м ( 3 бар) 2. По расчетам получаем, что К v = 3,5 м 3 /ч Рдо = 60 м Рпосле = 30 м Т4 = 42 о G = 5 м 3 /ч

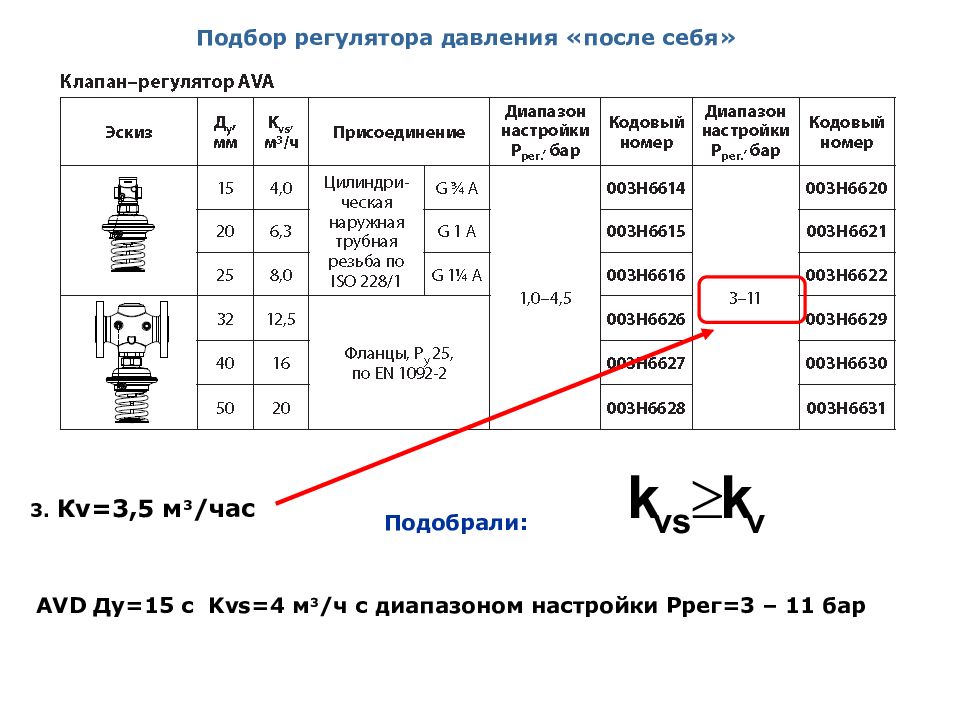

3. К v= 3,5 м 3 /час Подобрали: AVD Ду=15 с Kvs = 4 м 3 /ч с диапазоном настройки Ррег= 3 – 1 1 бар Подбор регулятора давления «после себя»
Монтаж и настройка регуляторов давления Регуляторы с температурой перемещаемой среды до 100 °С могут быть установлены в любом положении. При более высоких температурах регуляторы должны устанавливаться на горизонтальных трубопроводах регулирующим элементом вниз. Настройка перепада давления Вывернуть до упора настроечную гайку. 2. Настроить регулятор с помощью настроечной гайки по показаниям манометров. При подключении импульсной трубки к трубопроводам необходимо учесть, что монтаж следует производить только сбоку или сверху из-за опасности засорения импульсной трубки

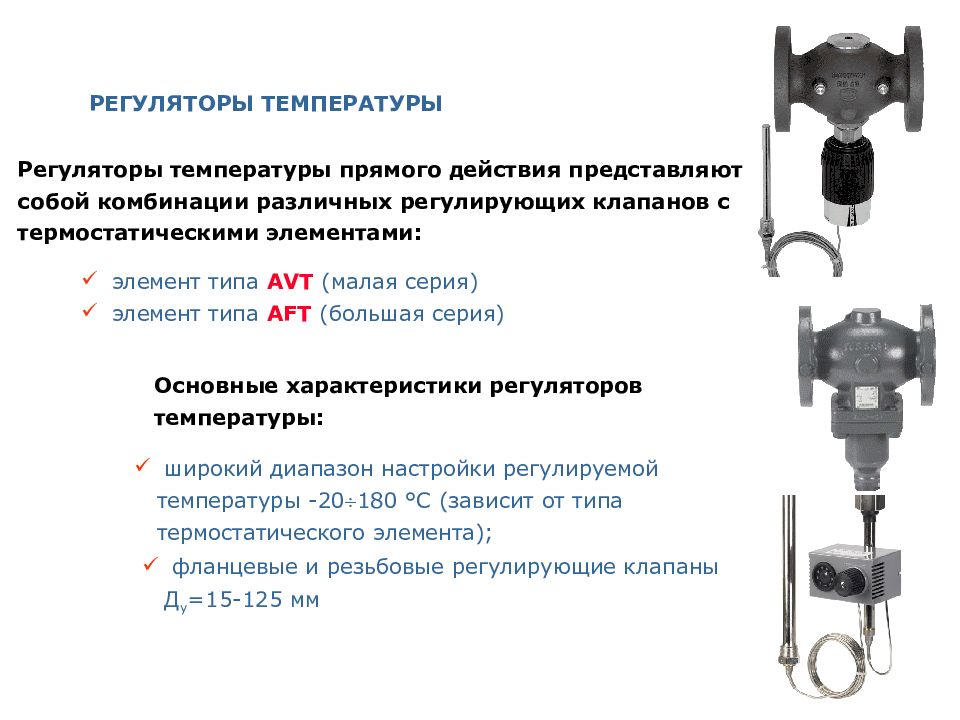

РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ Регуляторы температуры прямого действия представляют собой комбинации различных регулирующих клапанов с термостатическими элементами: элемент типа AVT (малая серия) элемент типа AFT (большая серия) Основные характеристики регуляторов температуры: широкий диапазон настройки регулируемой температуры -20 180 °С (зависит от типа термостатического элемента); фланцевые и резьбовые регулирующие клапаны Д у =15-125 мм
AVT / VG - Основные характеристики регулятора: условный диаметр Ду = 15 - 50 мм ; температура перемещаемой среды 5 - 150 ° С (до 200 ° С для клапана VGS ); - условное давление Py 25 бар ; диапазон настройки температуры, ° С -10…40, 20…70, 40…90, 60…110. Автоматические пропорциональные регуляторы температуры прямого действия. Клапаны разгружены по давлению. Данный клапан предназначен для применения в системах ГВС с водоподогревателями. При повышении температуры сверх заданной клапан закрывается. Регулятор температуры прямого действия AVT/VG и AVT/VGS VFG2 AVT / VFG2 - Основные характеристики клапана: нормально открытые логарифмическая характеристика регулирования - условное давление Py 16, 25, 40 бар Kvs = 4- 400 м3/ч ; для применения в системах теплоснабжения зданий Ду=15-250 мм Термоэлементы AFT06, AFT26, AFT17, AFT27 AFT - Основные характеристики: диапазон настройки температуры, ° С -20…50, 20…90, 40…110, 60…130 ; макс. допустимая темп-ра на датчике на 100 ° С выше задания; постоянная времени 120 с ( с погружной гильзой) и 20 с AFT
AVT /VG AFT/VFG2 Узел смешения для ГВС с проходным клапаном при открытой системе теплоснабжения Поддерживает на постоянном уровне температуру в регулируемом контуре FJV MSV-F2
AFT/VFG33 FJV MSV-F2
FJV - регулятор температуры прямого действия. Клапан-ограничитель температуры теплоносителя FJV предназначен для автоматического регулирования постоянства температуры теплоносителя, возвращаемого в систему централизованного теплоснабжения после теплоиспользующих установок. Основные характеристики: - условный диаметр Ду = 15 - 25 мм ; - условное давление Ру=16 бар ; - диапазон настройки температуры 20 - 60 °С. Клапан-ограничитель температуры возвращаемого теплоносителя FJV

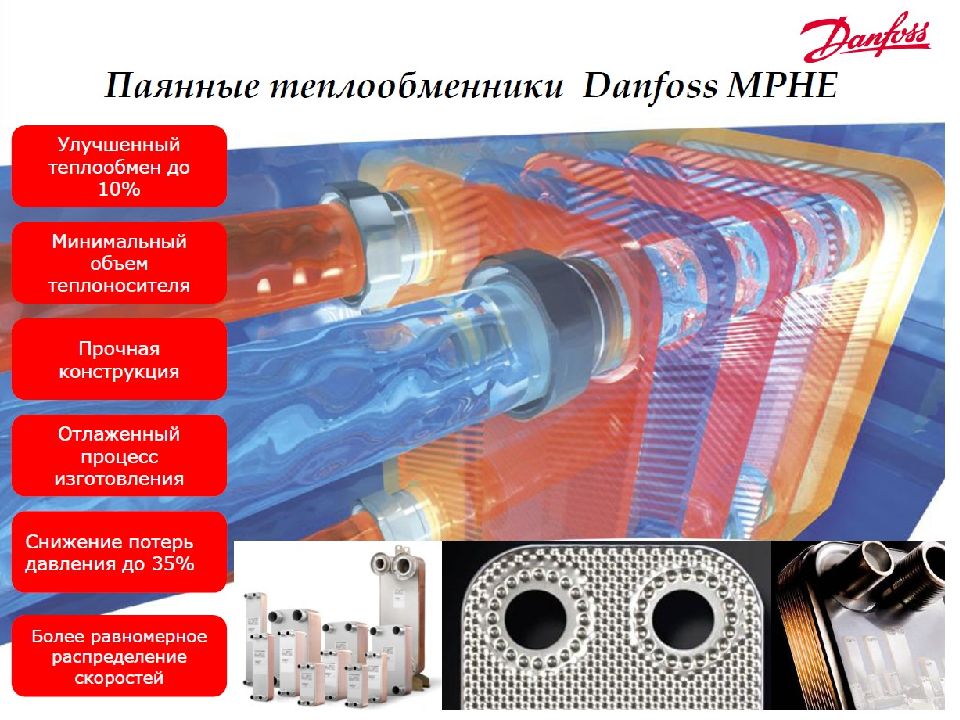

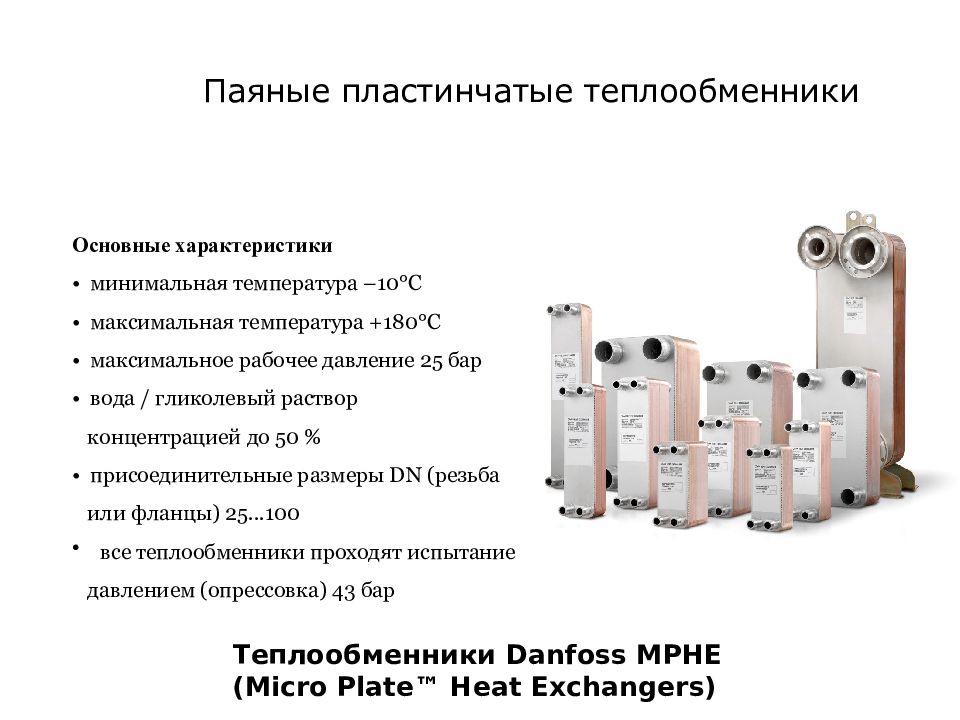

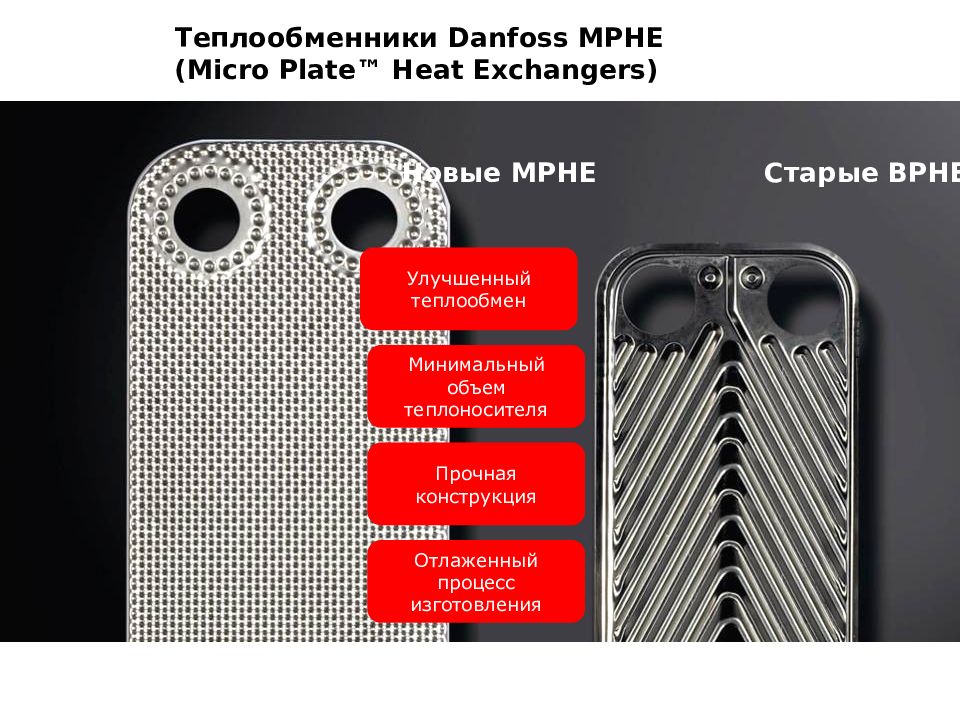

Улучшенный теплообмен Минимальный объем теплоносителя Прочная конструкция Отлаженный процесс изготовления Новые MPHE Старые BPHE Теплообменники Danfoss МРНЕ ( Micro Plate™ Heat Exchangers )
Основные характеристики • минимальная температура –10°С • максимальная температура +180°С • максимальное рабочее давление 25 бар • вода / гликолевый раствор концентрацией до 50 % • присоединительные размеры DN ( резьба или фланцы) 25...100 все теплообменники проходят испытание давлением (опрессовка) 43 бар Паяные пластинчатые теплообменники Теплообменники Danfoss МРНЕ ( Micro Plate™ Heat Exchangers )
XB 10-1 10 МРНЕ Количество пластин Количество ходов 1 – одноходовый 2 – двухходовой Типоразмер пластин Паяный пластинчатый теплообменник Пример условного обозначения Теплообменники Danfoss МРНЕ ( Micro Plate™ Heat Exchangers )

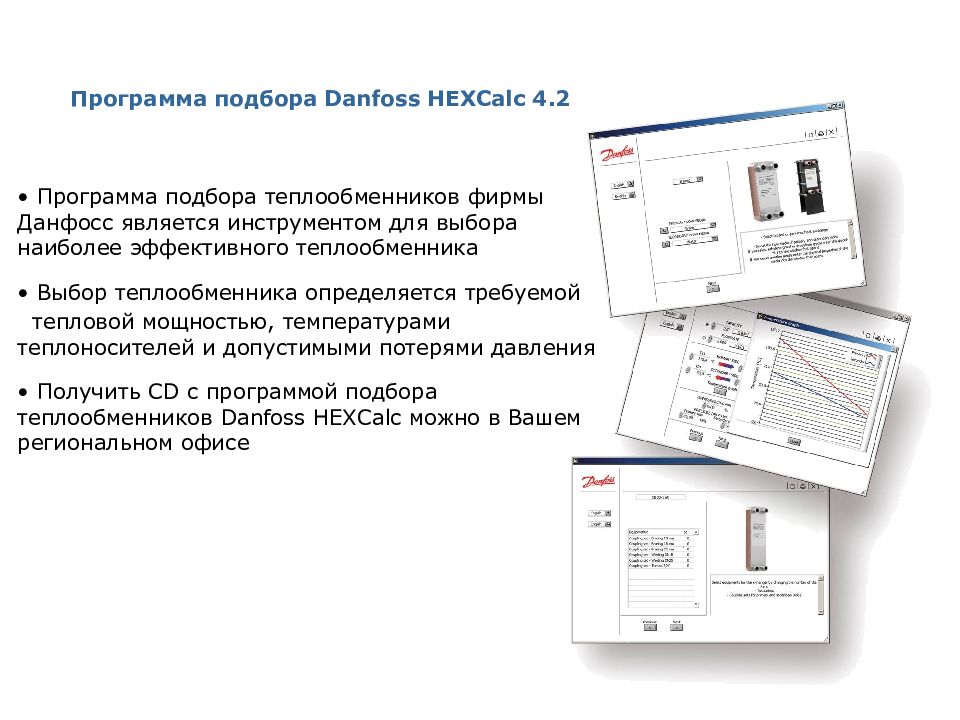

• Программа подбора теплообменников фирмы Данфосс является инструментом для выбора наиболее эффективного теплообменника • Выбор теплообменника определяется требуемой тепловой мощностью, температурами теплоносителей и допустимыми потерями давления • Получить CD с программой подбора теплообменников Danfoss HEXCalc можно в Вашем региональном офисе Программа подбора Danfoss HEXCalc 4.2

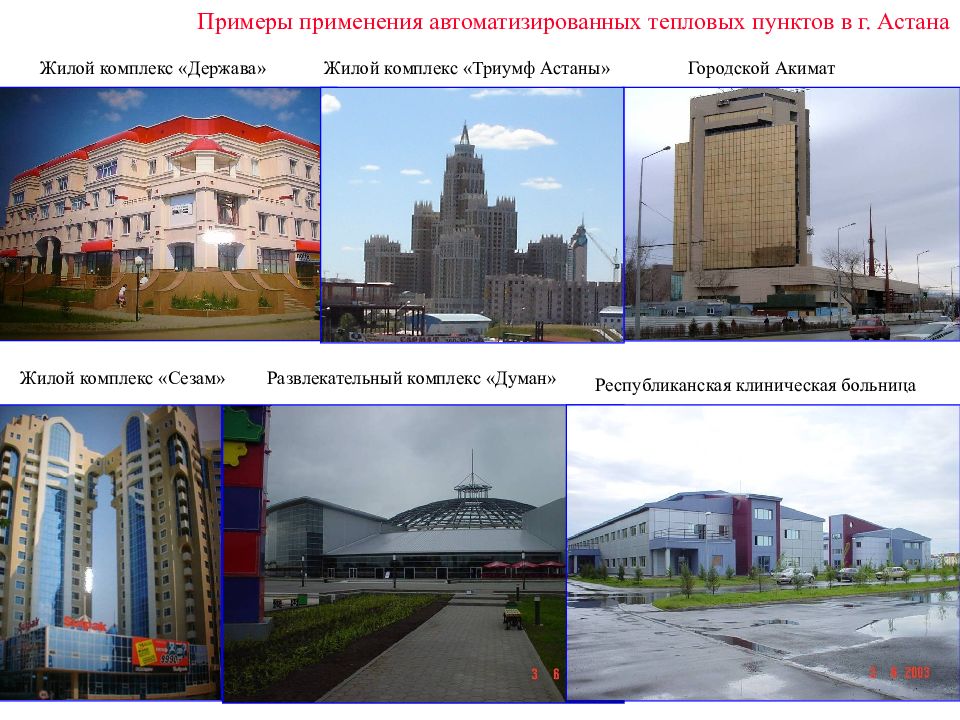

Примеры применения автоматизированных тепловых пунктов в г. Астана Жилой комплекс «Сезам» Жилой комплекс «Триумф Астаны» Развлекательный комплекс «Думан» Городской Акимат Республиканская клиническая больница
Примеры применения автоматизированных тепловых пунктов в г. Алматы Жилой комплекс «Столичный» в г. Алматы 29 квартал жилого комплекса «Сайран» Жилой комплекс «Керемет» Комплекс «Нурлы Тау» в г. Алматы Бизнес центр « K- С ell »

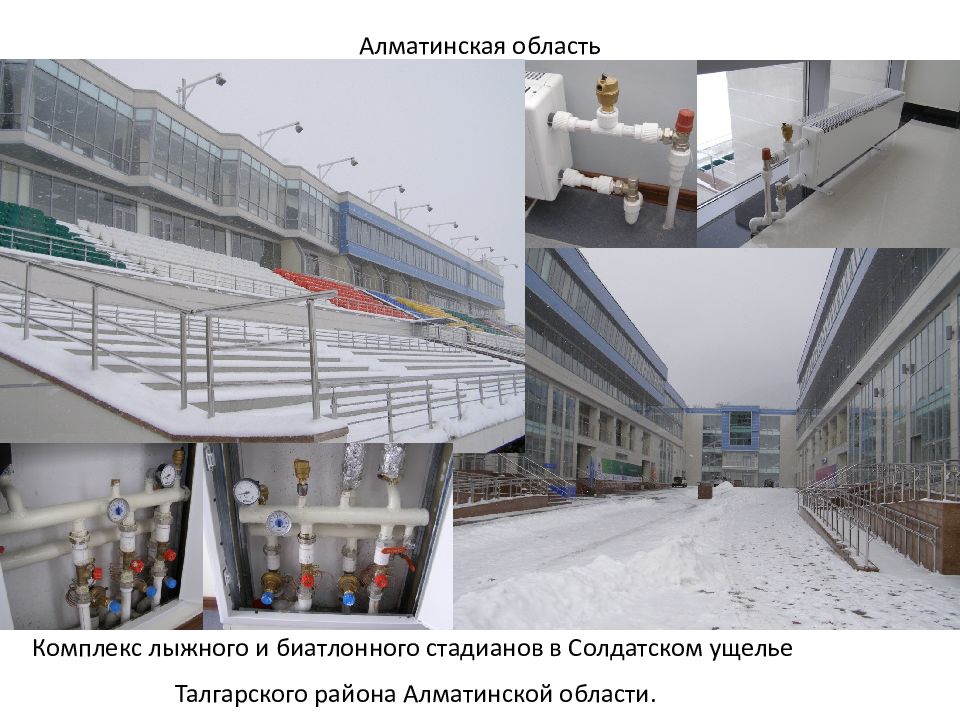

Алматинская область Комплекс лыжного и биатлонного стадианов в Солдатском ущелье Талгарского района Алматинской области.

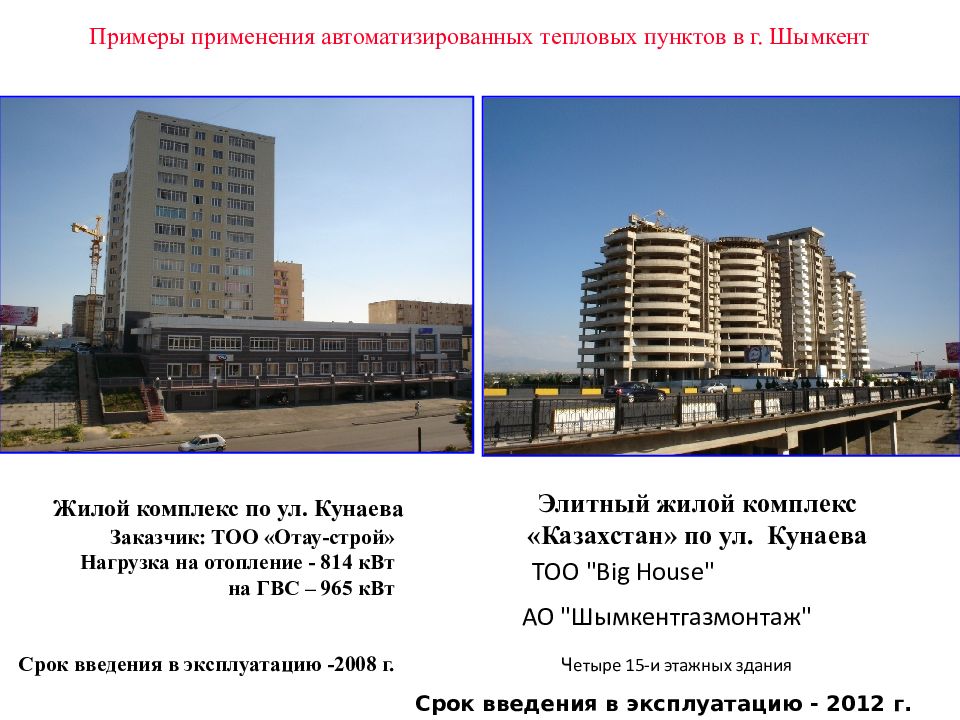

Примеры применения автоматизированных тепловых пунктов в г. Шымкент Заказчик: ТОО « Отау-строй » Нагрузка на отопление - 814 кВт на ГВС – 965 кВт Срок введения в эксплуатацию -2008 г. Элитный жилой комплекс «Казахстан» по ул. Кунаева Ч етыре 15-и этажных здания ТОО "Big House" АО "Шымкентгазмонтаж" Срок введения в эксплуатацию - 2012 г.

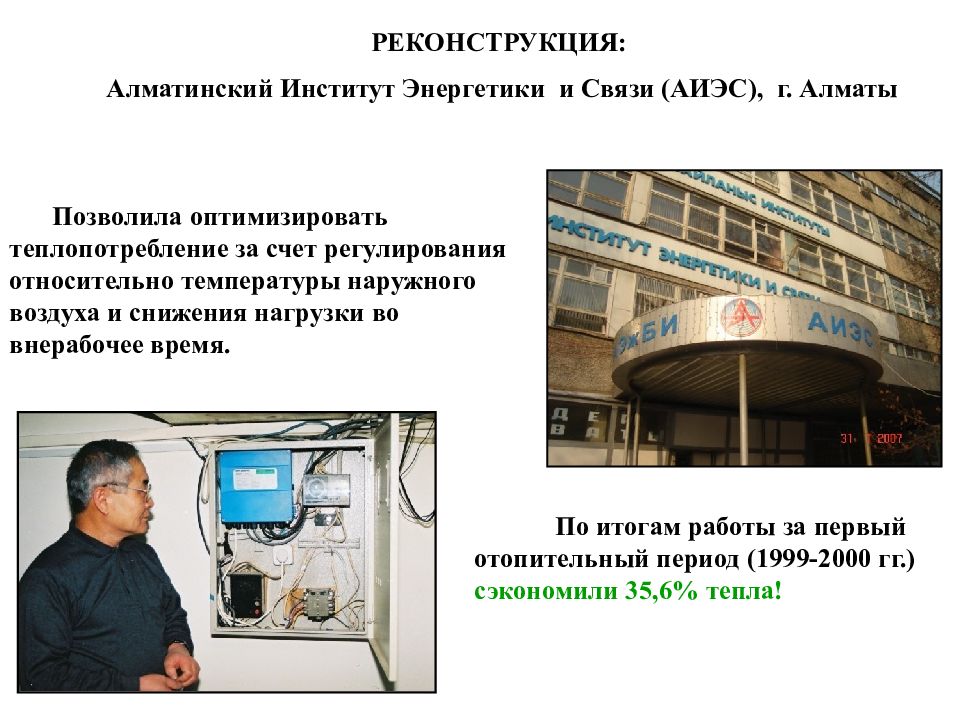

РЕКОНСТРУКЦИЯ: Алматинский Институт Энергетики и Связи (АИЭС ), г. Алматы По итогам работы за первый отопительный период (1999-2000 гг.) сэкономили 35,6% тепла! Позволила оптимизировать теплопотребление за счет регулирования относительно температуры наружного воздуха и снижения нагрузки во внерабочее время.

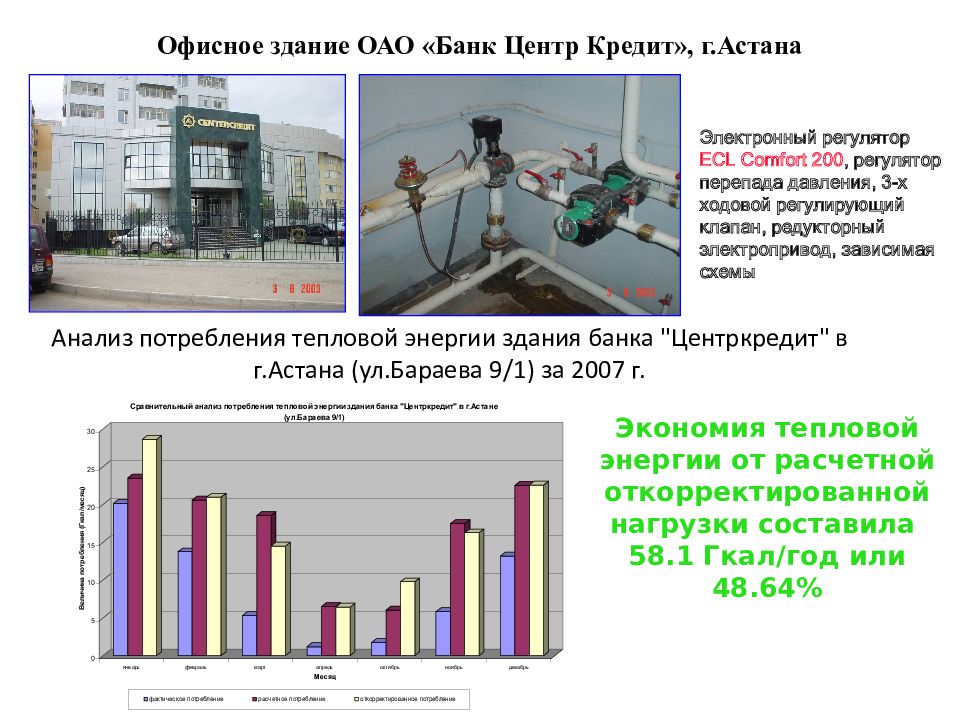

Электронный регулятор ECL Comfort 200, регулятор перепада давления, 3-х ходовой регулирующий клапан, редукторный электропривод, зависимая схемы Офисное здание ОАО «Банк Центр Кредит», г.Астана Анализ потребления тепловой энергии здания банка " Центркредит " в г.Астана (ул.Бараева 9/1) за 2007 г. Экономия тепловой энергии от расчетной откорректированной нагрузки составила 58. 1 Гкал/год или 48.6 4%

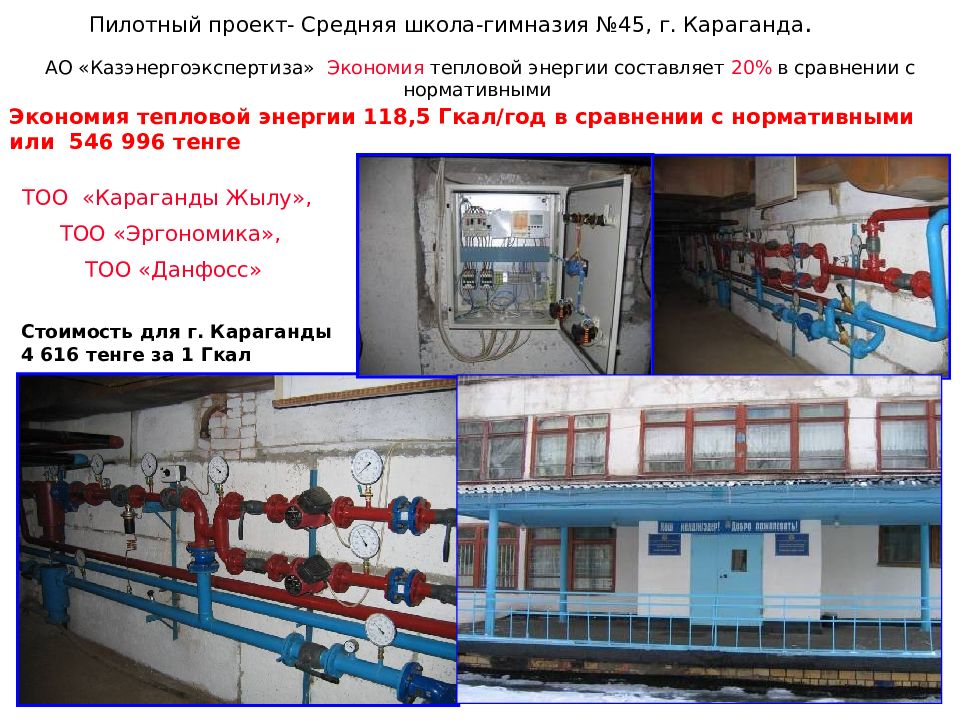

Пилотный проект- Средняя школа-гимназия №45, г. Караганда. АО « Казэнергоэкспертиза » Экономия тепловой энергии составляет 20 % в сравнении с нормативными ТОО «Караганды Жылу », ТОО «Эргономика », ТОО « Данфосс » Экономия тепловой энергии 118,5 Гкал/год в сравнении с нормативными или 546 996 тенге Стоимость для г. Караганды 4 616 тенге за 1 Гкал

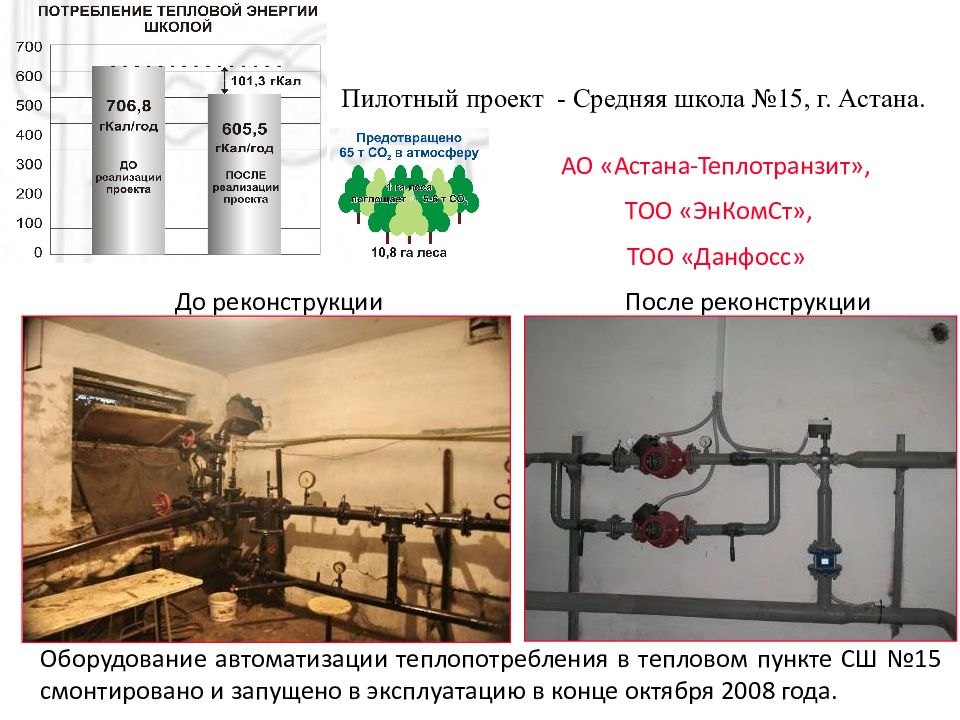

Пилотный проект - Средняя школа № 15, г. Астана. АО « Астана-Теплотранзит », ТОО « ЭнКомСт », ТОО « Данфосс » После реконструкции До реконструкции Оборудование автоматизации теплопотребления в тепловом пункте СШ №15 смонтировано и запущено в эксплуатацию в конце октября 2008 года.

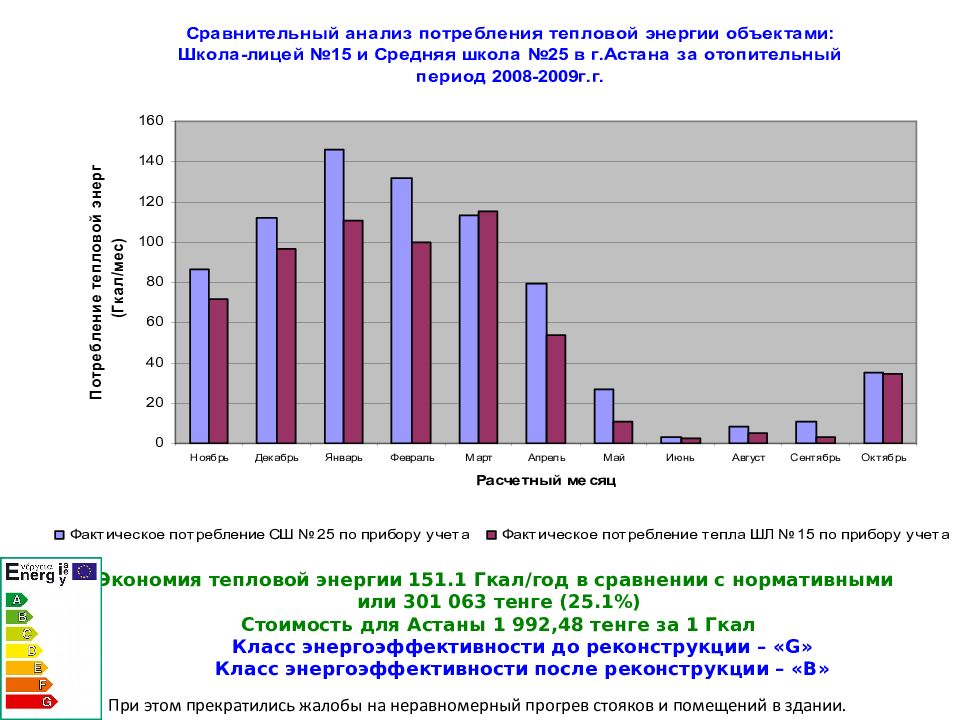

Экономия тепловой энергии 151.1 Гкал/год в сравнении с нормативными или 301 063 тенге (25.1%) Стоимость для Астаны 1 992,48 тенге за 1 Гкал Класс энергоэффективности до реконструкции – « G » Класс энергоэффективности после реконструкции – « B » При этом прекратились жалобы на неравномерный прогрев стояков и помещений в здании.
Результаты работы учреждения в области энергосбережения Заведующая - Акмолдаева Эльмира Шадмановна Капитальный ремонт ясли-сада №11 в Алмалинском районе города Алматы

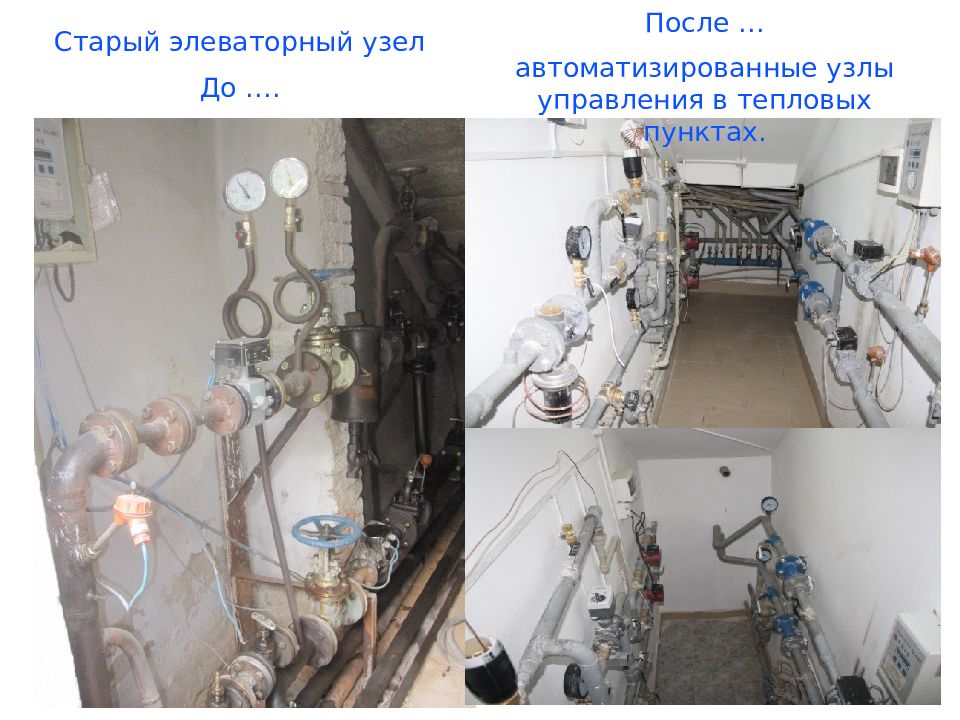

Старый элеваторный узел До …. После … автоматизированные узлы управления в тепловых пунктах.
Устранены « перетопы » в группах детского сада Экономия за отопительный период (октябрь 2010 - апрель 2011) 175 000 тенге или 17% относительно 2009 г. Экономия за 2011- 2012 относительно 2009 г. На уровне 30%, а это уже 308 000 тенге. Основные результаты 2009-10 2010 – 2011 2011– 2012
80% 20% Было до … 795 000 тенге 636 000 тенге 159 000 тенге Экономия применения системы погодного регулирования! - Затраты бюджетных средств за отопительный период Стало после… 636 000 тенге Экономия 159 000 тенге = Стоимость 1 Гкал = 4 759,42 тенге в г. Алматы Ясли-сад №1 74 мкр-н 5 в Ауэзовском районе города Алматы
Бюджету – экономия, а детям – комфорт и здоровье !

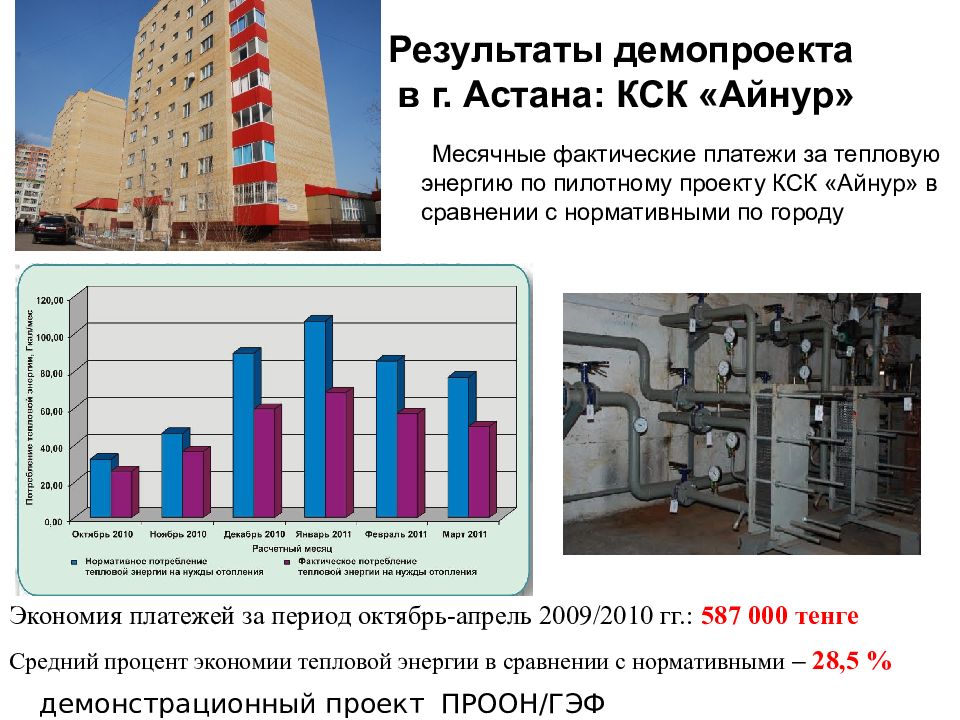

Месячные фактические платежи за тепловую энергию по пилотному проекту КСК « Айнур » в сравнении с нормативными по городу Экономия платежей за период октябрь-апрель 2009/2010 гг.: 587 000 тенге Средний процент экономии тепловой энергии в сравнении с нормативными – 28,5 % демонстрационный проект ПРООН/ГЭФ

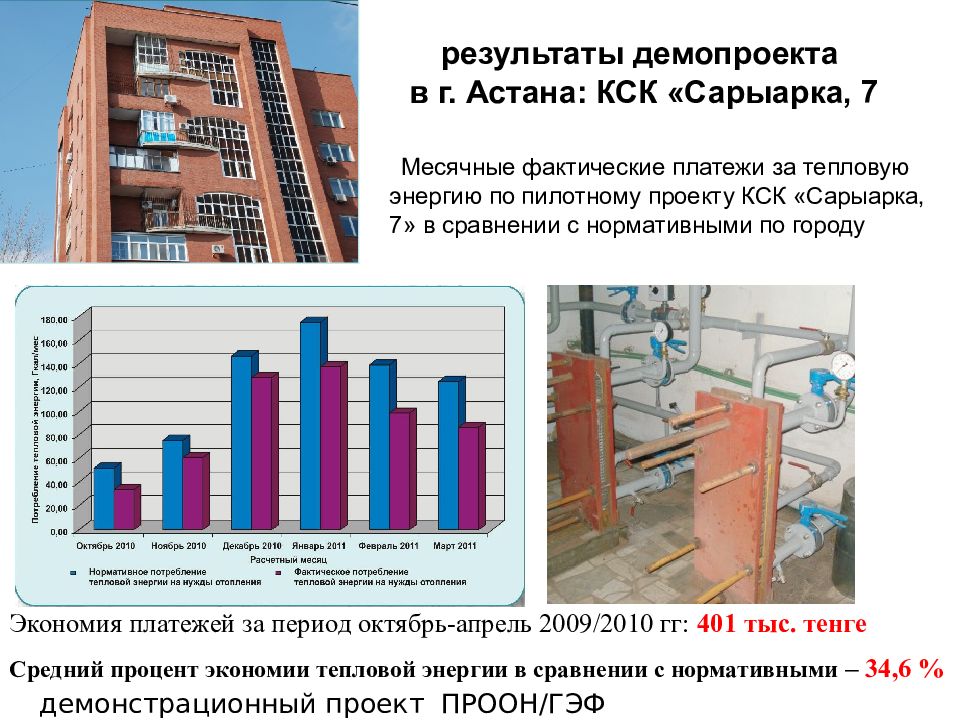

Месячные фактические платежи за тепловую энергию по пилотному проекту КСК « Сарыарка, 7» в сравнении с нормативными по городу Экономия платежей за период октябрь-апрель 2009/2010 гг : 401 тыс. тенге Средний процент экономии тепловой энергии в сравнении с нормативными – 34,6 % демонстрационный проект ПРООН/ГЭФ

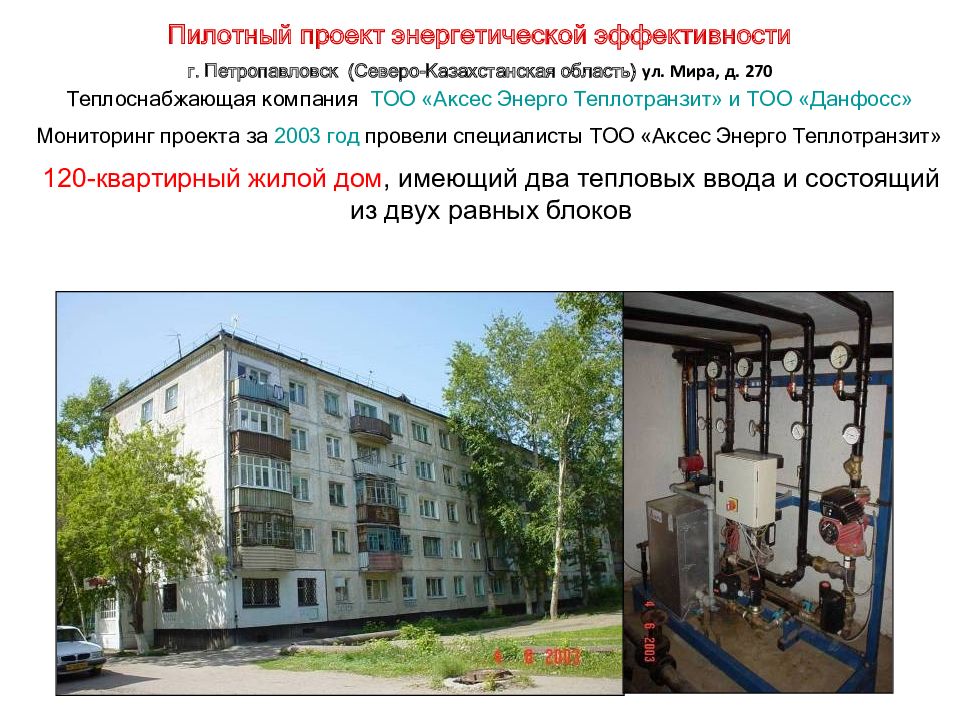

Теплоснабжающая компания ТОО « Аксес Энерго Теплотранзит » и ТОО « Данфосс » Мониторинг проекта за 2003 год провели специалисты ТОО « Аксес Энерго Теплотранзит » Пилотный проект энергетической эффективности г. Петропавловск (Северо-Казахстанская область) ул. Мира, д. 270 120- квартирный жилой дом, имеющий два тепловых ввода и состоящий из двух равных блоков

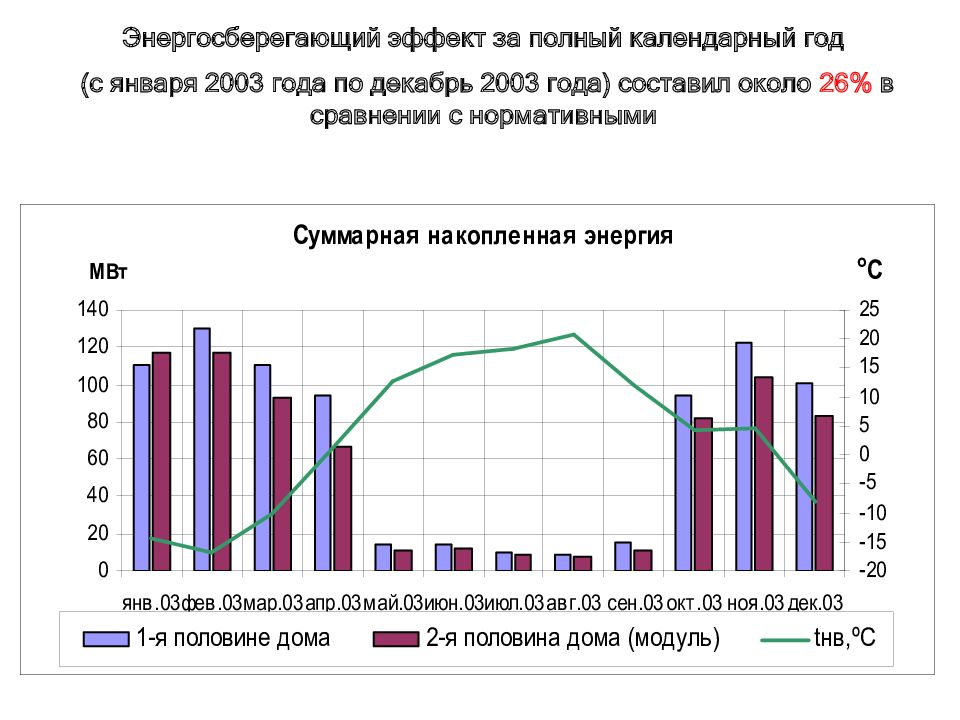

Энергосберегающий эффект за полный календарный год (с января 2003 года по декабрь 2003 года) составил около 26 % в сравнении с нормативными

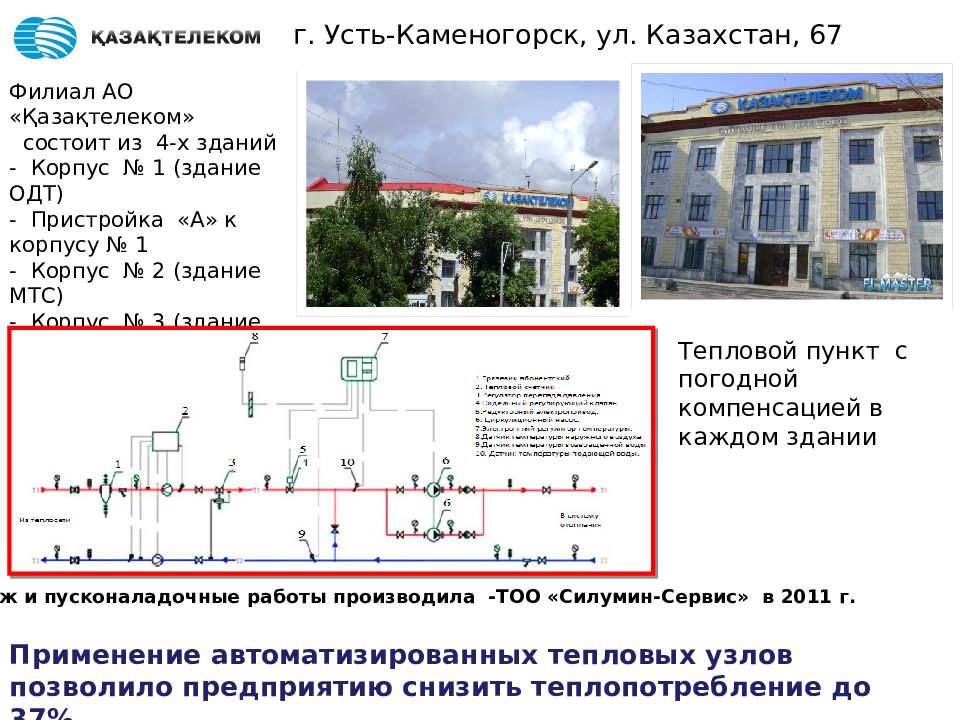

Филиал АО «Қазақтелеком» состоит из 4-х зданий - Корпус № 1 (здание ОДТ) - Пристройка «А» к корпусу № 1 - Корпус № 2 (здание МТС) - Корпус № 3 (здание ОДТ) г. Усть-Каменогорск, ул. Казахстан, 67 Монтаж и пусконаладочные работы производила -ТОО «Силумин-Сервис» в 2011 г. Применение автоматизированных т епловых узлов позволило предприятию снизить теплопотребление до 37%. Тепловой пункт с погодной компенсацией в каждом здании
Модернизация теплового пункта Корпус № 1 (здание ОДТ) До модернизации: П осле модернизации:
Модернизация теплового пункта Корпус № 3 (здание ОДТ ) До модернизации: После модернизации:

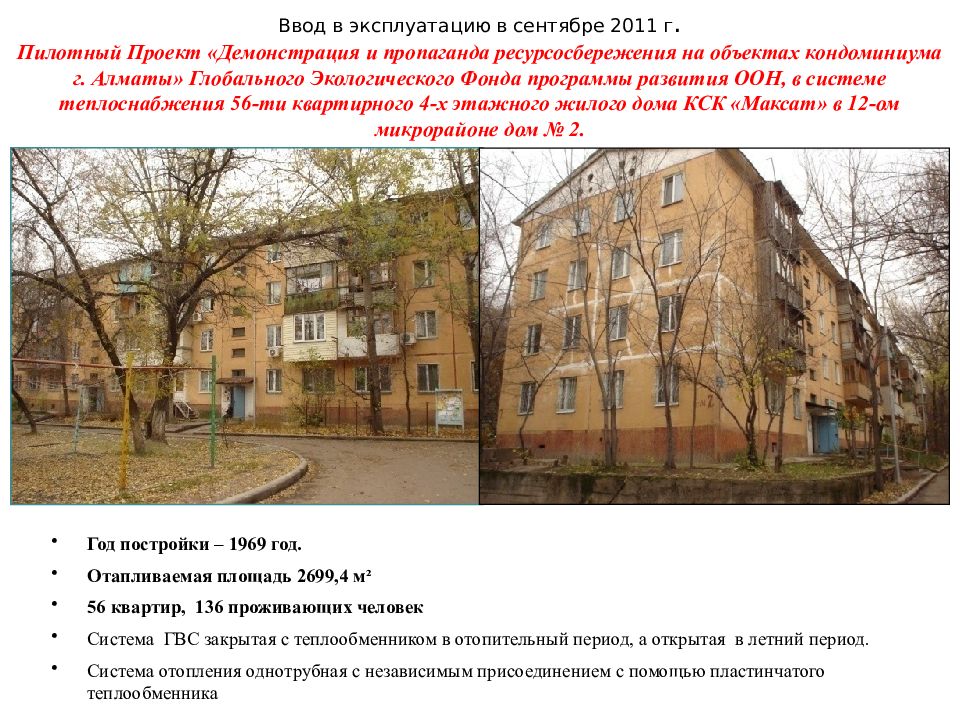

Год постройки – 1969 год. Отапливаемая площадь 2699,4 м² 56 квартир, 136 проживающих человек Система ГВС закрытая с теплообменником в отопительный период, а открытая в летний период. Система отопления однотрубная с независимым присоединением с помощью пластинчатого теплообменника Пилотный Проект «Демонстрация и пропаганда ресурсосбережения на объектах кондоминиума г. Алматы » Глобального Экологического Фонда программы развития ООН, в системе теплоснабжения 56-ти квартирного 4-х этажного жилого дома КСК « Максат » в 12-ом микрорайоне дом № 2. Ввод в эксплуатацию в сентябре 2011 г.

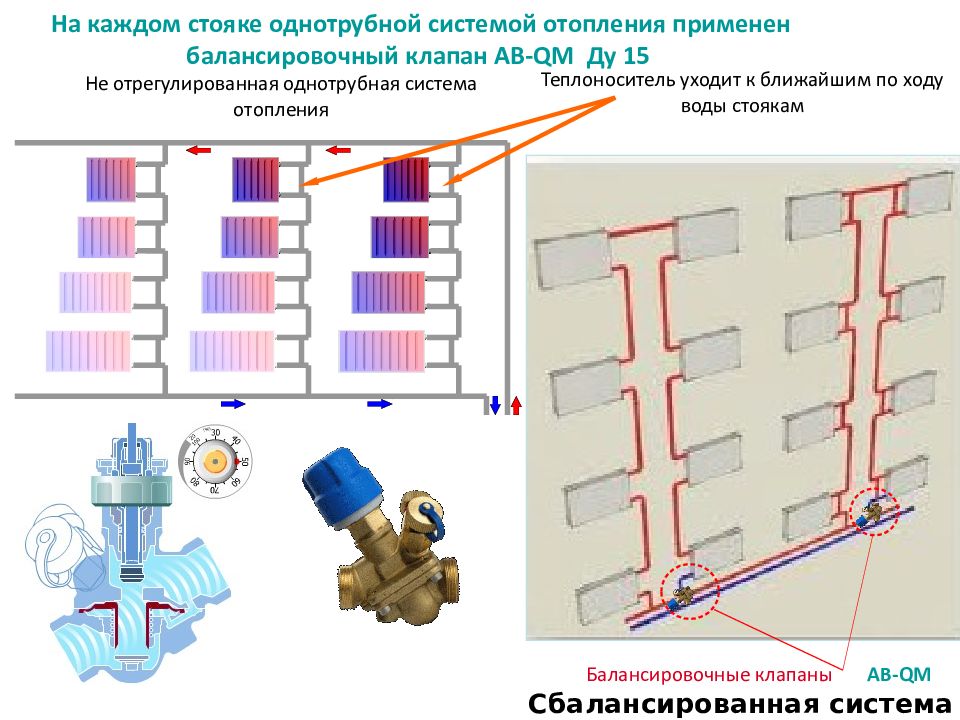

Не отрегулированная однотрубная система отопления Теплоноситель уходит к ближайшим по ходу воды стоякам AB-QM Балансировочные клапаны На каждом стояке однотрубной системой отопления применен балансировочный клапан AB-QM Ду 15 Сбалансированная система

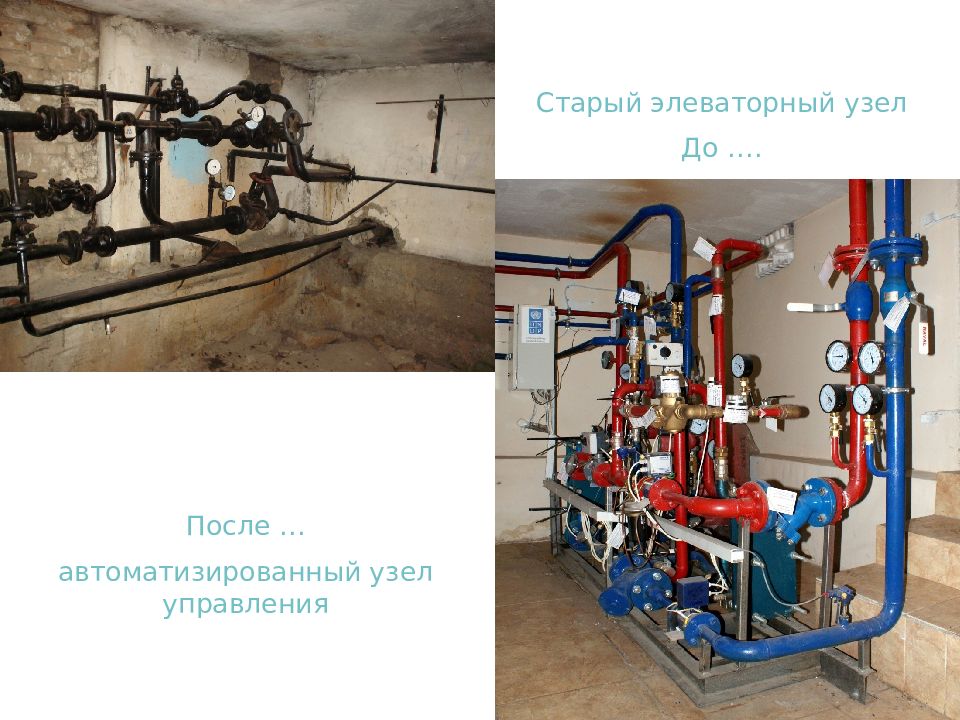

Старый элеваторный узел До …. После … автоматизированный узел управления
Стоимость обслуживания всего теплового пункта с системой погодного регулирования по г. Алматы составляет от 8 000 до 15 000 тенге в месяц за отопительный период в зависимости от количества и вида схем систем теплоснабжения. За отопительный период от 48 000 тенге до 90 000 тенге ( за год 96 000 или 180 000 тенге) Стоимость обслуживания теплового пункта ? 56-ти квартирный 4-х этажный жилой дом КСК « Максат » в 12-ом микрорайоне дом № 2. За месяц платят 10 000 тенге, за отопительный период платят 60 000 тенге, а за год 120 000 тенге в месяц за 1 м² составляет 3,7 тенге или 44,40 тенге в год за 1 м² Например: квартира №1, Ульянова А.М., площадью 56 м² в месяц – 207,20 тенге, а в год 2 486,40 тенге

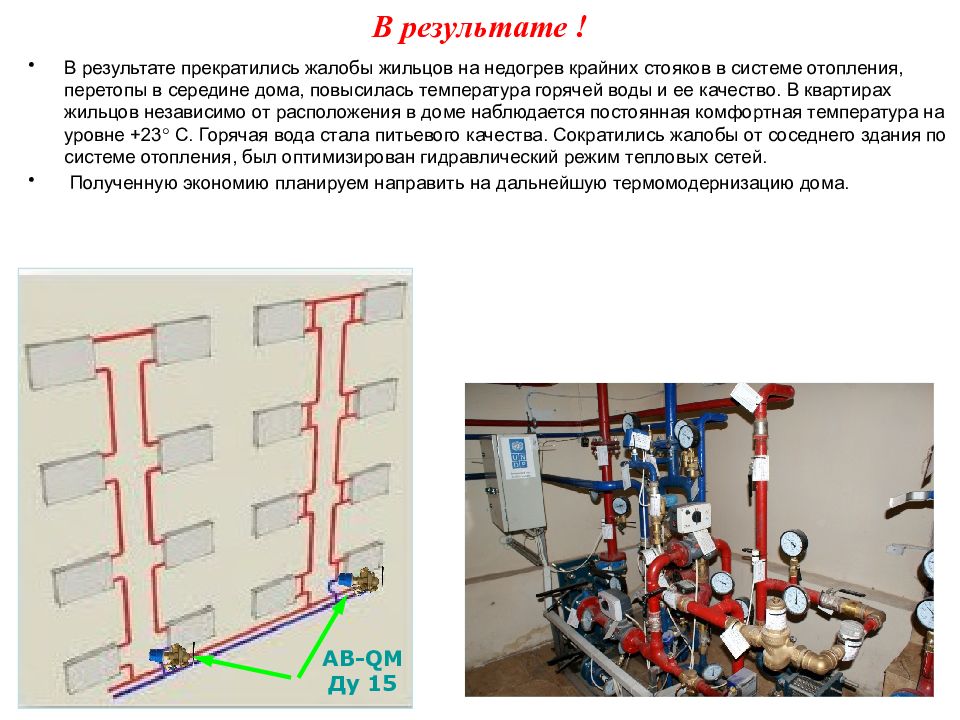

В результате прекратились жалобы жильцов на недогрев крайних стояков в системе отопления, перетопы в середине дома, повысилась температура горячей воды и ее качество. В квартирах жильцов независимо от расположения в доме наблюдается постоянная комфортная температура на уровне +23 С. Горячая вода стала питьевого качества. Сократились жалобы от соседнего здания по системе отопления, был оптимизирован гидравлический режим тепловых сетей. Полученную экономию планируем направить на дальнейшую термомодернизацию дома. В результате ! AB-QM Ду 15

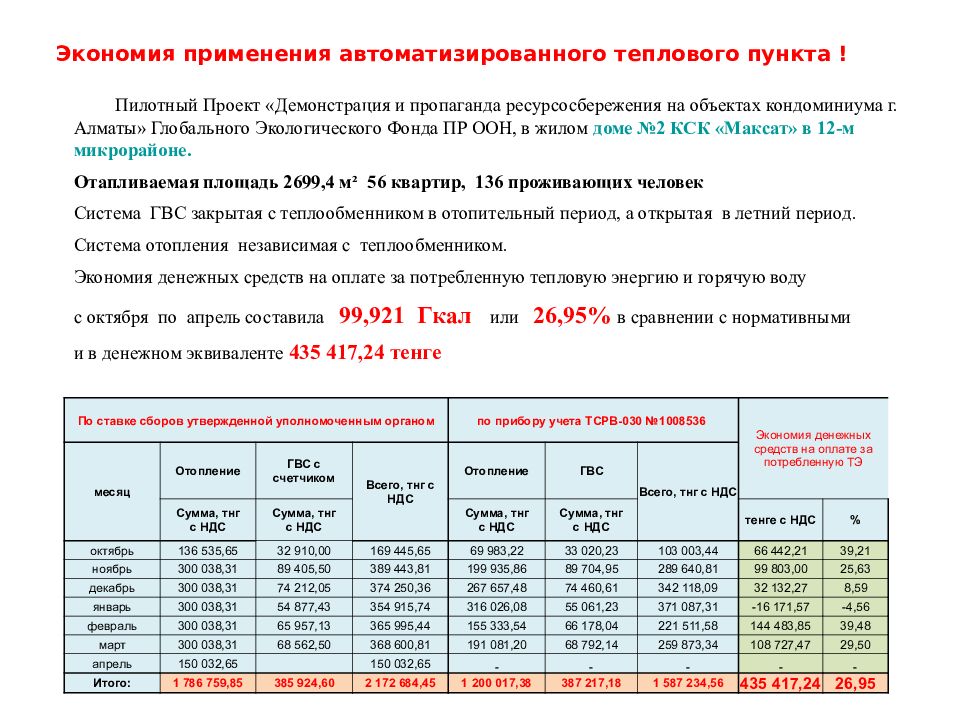

Пилотный Проект «Демонстрация и пропаганда ресурсосбережения на объектах кондоминиума г. Алматы » Глобального Экологического Фонда ПР ООН, в жилом доме №2 КСК « Максат » в 12-м микрорайоне. Отапливаемая площадь 2699,4 м² 56 квартир, 136 проживающих человек Система ГВС закрытая с теплообменником в отопительный период, а открытая в летний период. Система отопления независимая с теплообменником. Экономия денежных средств на оплате за потребленную тепловую энергию и горячую воду с октября по апрель составила 99,921 Гкал или 2 6,95% в сравнении с нормативными и в денежном эквиваленте 435 417,24 тенге Экономия применения автоматизированного теплового пункта ! По ставке сборов утвержденной уполномоченным органом по прибору учета ТСРВ-030 №1008536 Экономия денежных средств на оплате за потребленную ТЭ месяц Отопление ГВС с счетчиком Всего, тнг с НДС Отопление ГВС Всего, тнг с НДС Сумма, тнг с НД C Сумма, тнг с НД C Сумма, тнг с НД C Сумма, тнг с НД C тенге с НДС % октябрь 136 535,65 32 910,00 169 445,65 69 983,22 33 020,23 103 003,44 66 442,21 39,21 ноябрь 300 038,31 89 405,50 389 443,81 199 935,86 89 704,95 289 640,81 99 803,00 25,63 декабрь 300 038,31 74 212,05 374 250,36 267 657,48 74 460,61 342 118,09 32 132,27 8,59 январь 300 038,31 54 877,43 354 915,74 316 026,08 55 061,23 371 087,31 -16 171,57 -4,56 февраль 300 038,31 65 957,13 365 995,44 155 333,54 66 178,04 221 511,58 144 483,85 39,48 март 300 038,31 68 562,50 368 600,81 191 081,20 68 792,14 259 873,34 108 727,47 29,50 апрель 150 032,65 150 032,65 - - - - - Итого: 1 786 759,85 385 924,60 2 172 684,45 1 200 017,38 387 217,18 1 587 234,56 435 417,24 26,95

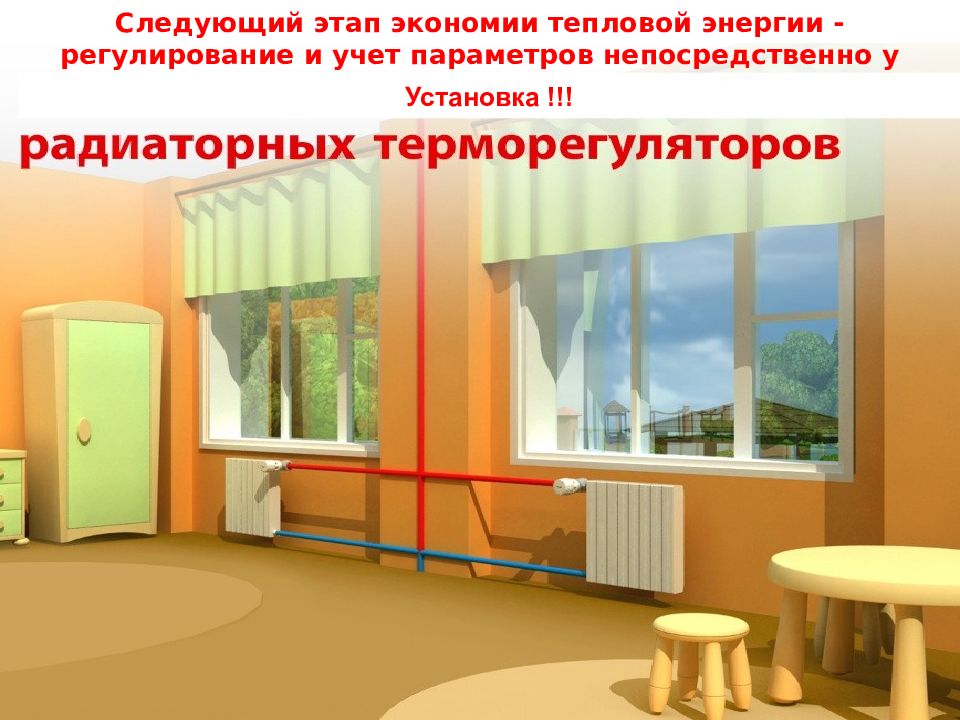

Следующий этап экономии тепловой энергии - регулирование и учет параметров непосредственно у потребителя! Установка !!!
Аксиома. Доказательств не требуется.
Компания Данфосс ЧЕРЕЗ ИННОВАЦИИ К ЭНЕРГОСБЕРЕЖЕНИЮ… Мы умеем хранить тепло деловых отношений ! Центральный офис ТОО " Данфосс " Казахстан, 050051, г. Алматы ул. Луганского, 54/1 коттедж 8 Телефон: (727) 293 95 05 Факс: (727) 293 95 05 E-mail: > info@danfoss.kz Адрес в Internet: > www.heating.danfoss.kz

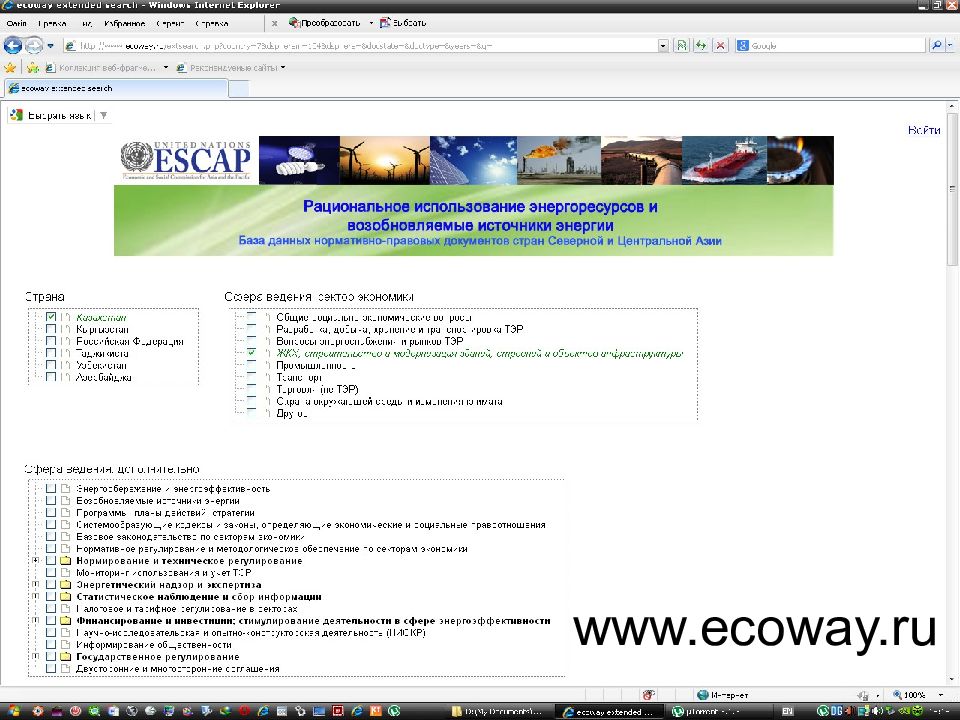

www.ecoway.ru
