Лекция 8
МККОС. Л.К. №8. Попова Людмила Федоровна 2 ЛИТЕРАТУРА
МККОС. Л.К. №8. Попова Людмила Федоровна 3 ИНФРАКРАСНАЯ СПЕКТРОСКОПИЯ ИК-спектроскопия основана на переходах молекулы из одного колебательного состояния в другое. При этом молекула поглощает инфракрасное излучение (ИК). Необходимое условие колебательного перехода – изменение дипольного момента молекулы при колебании атомов. Симметричная молекула, не обладающая дипольным моментом, не может поглощать ИК-излучение ( N 2, H 2, галогены и др.). У некоторых молекул дипольный момент появляется при изменении типа колебаний атомов (СО 2 ).

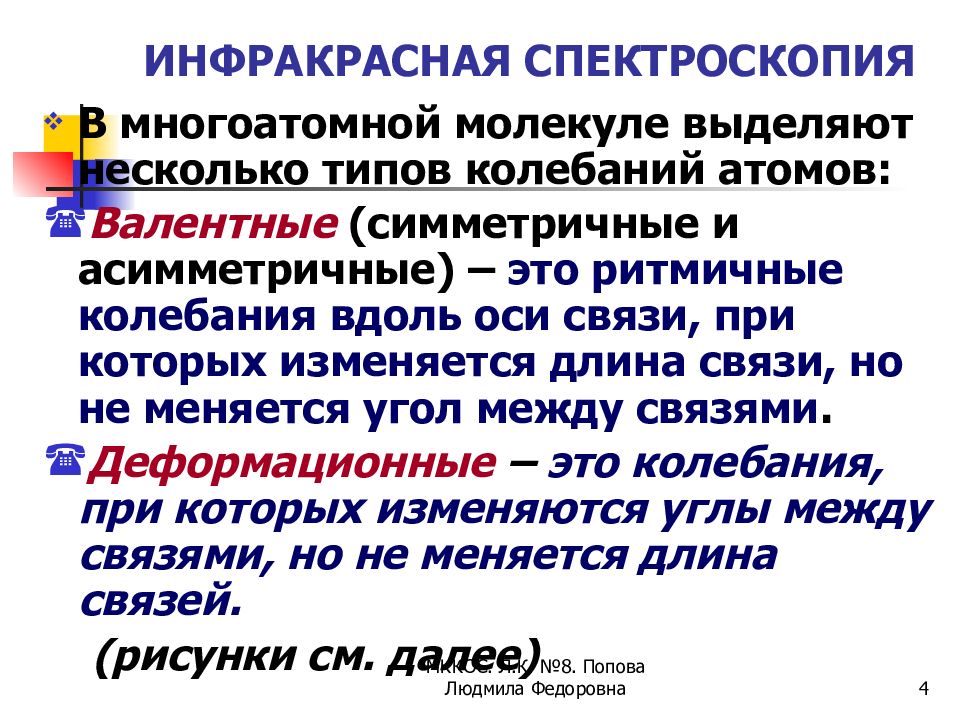

МККОС. Л.К. №8. Попова Людмила Федоровна 4 ИНФРАКРАСНАЯ СПЕКТРОСКОПИЯ В многоатомной молекуле выделяют несколько типов колебаний атомов: Валентные (симметричные и асимметричные) – это ритмичные колебания вдоль оси связи, при которых изменяется длина связи, но не меняется угол между связями. Деформационные – это колебания, при которых изменяются углы между связями, но не меняется длина связей. (рисунки см. далее)

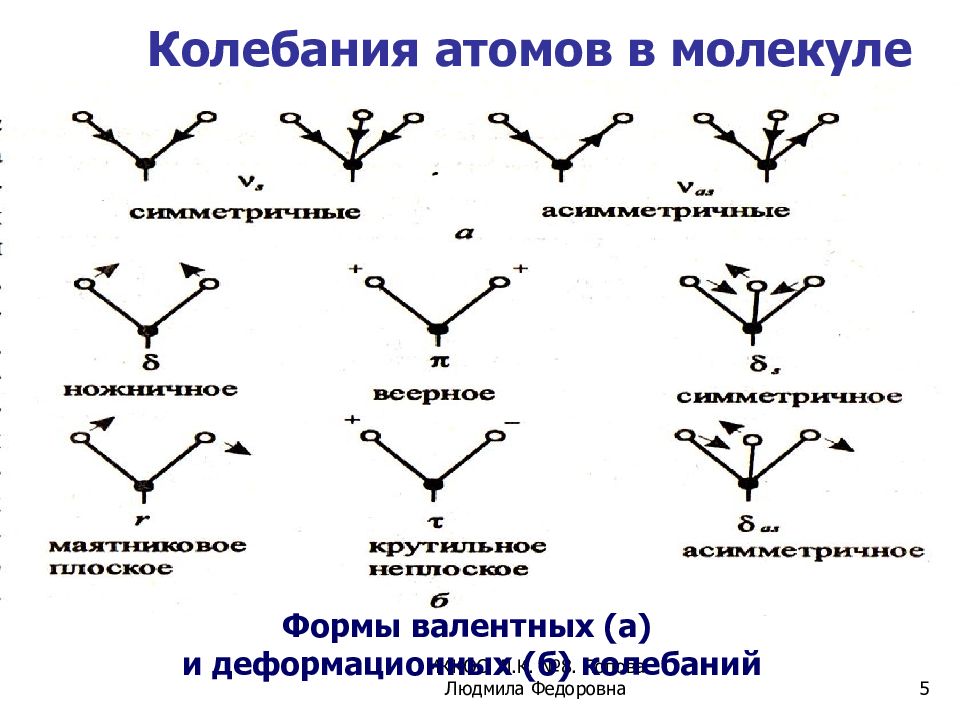

МККОС. Л.К. №8. Попова Людмила Федоровна 5 Колебания атомов в молекуле Формы валентных (а) и деформационных (б) колебаний
МККОС. Л.К. №8. Попова Людмила Федоровна 6
МККОС. Л.К. №8. Попова Людмила Федоровна 7 ИК-спектрометры В чем отличие от спектрофотометра (ВС и УФ)?
МККОС. Л.К. №8. Попова Людмила Федоровна 8

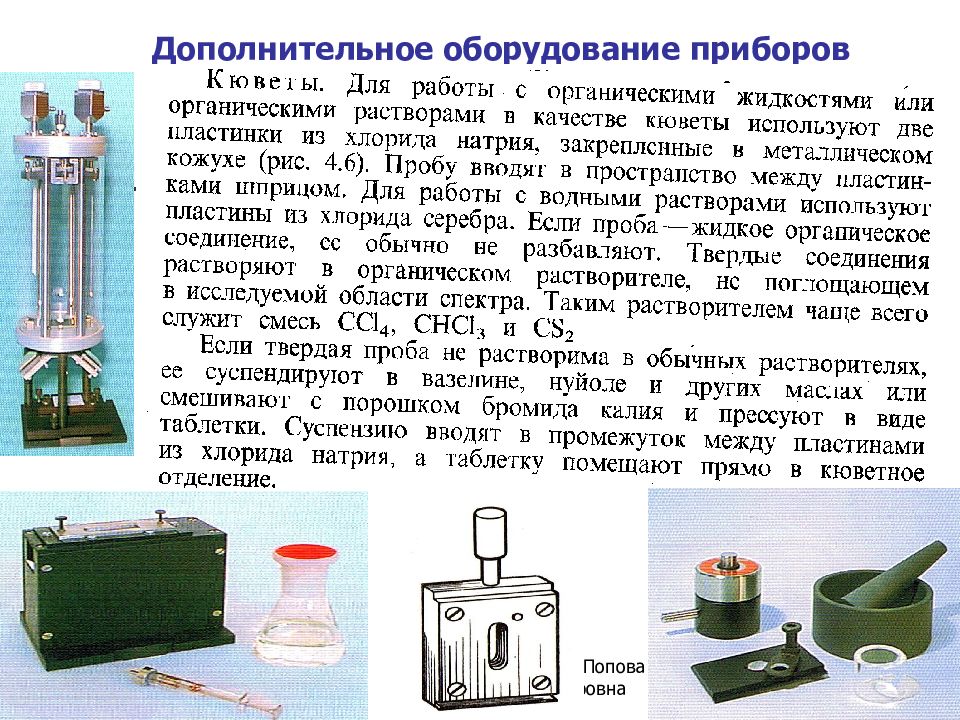

МККОС. Л.К. №8. Попова Людмила Федоровна 9 Дополнительное оборудование приборов

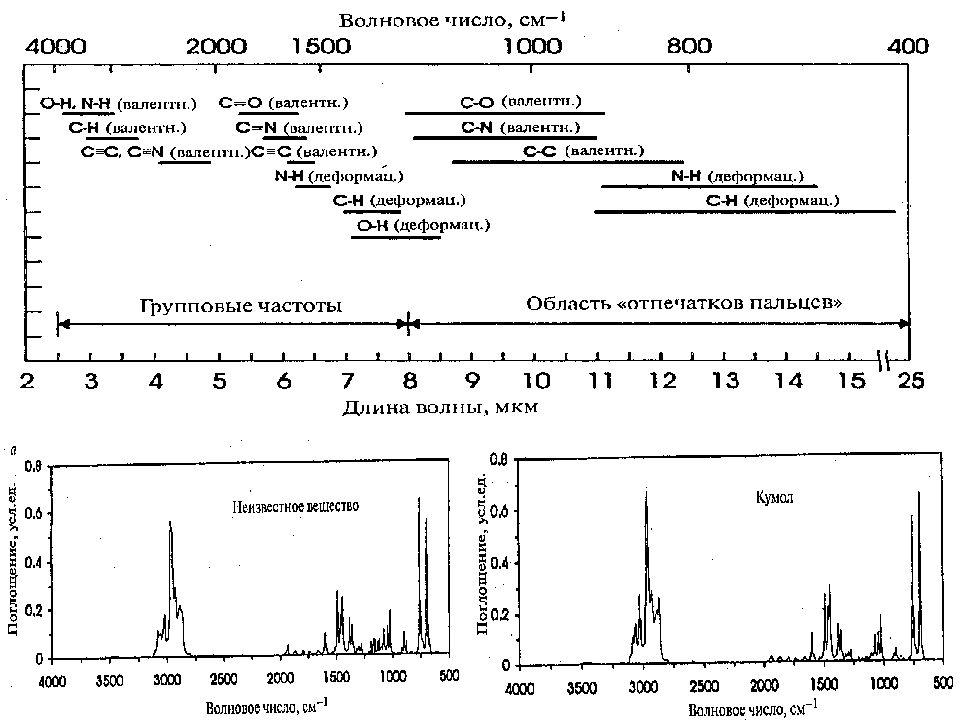

МККОС. Л.К. №8. Попова Людмила Федоровна 10 Применение ИК-спектроскопии

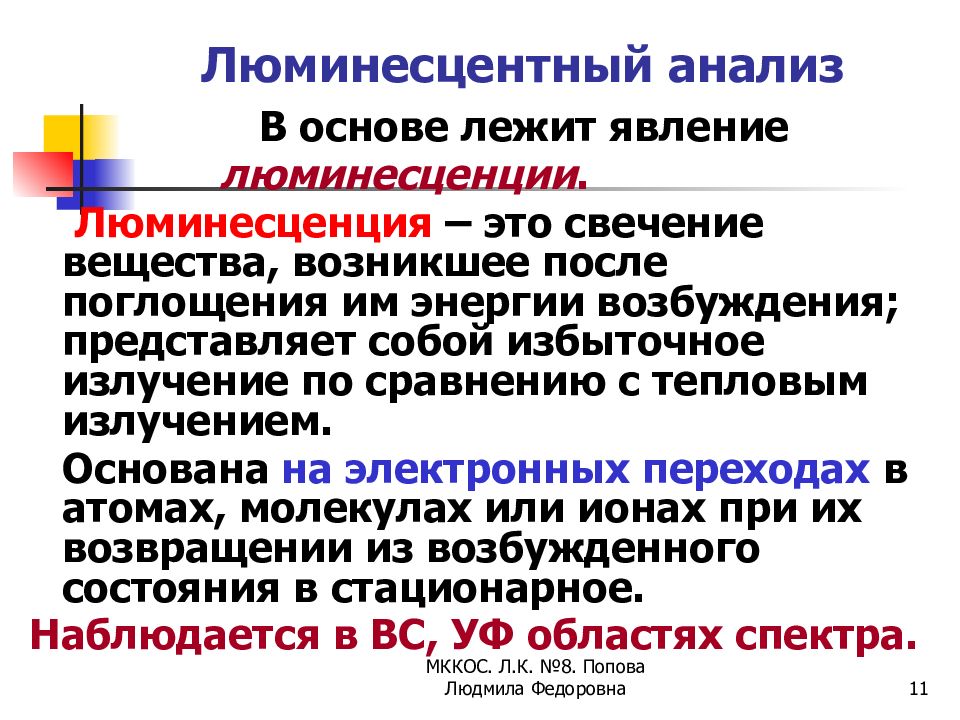

МККОС. Л.К. №8. Попова Людмила Федоровна 11 Люминесцентный анализ В основе лежит явление люминесценции. Люминесценция – это свечение вещества, возникшее после поглощения им энергии возбуждения; представляет собой избыточное излучение по сравнению с тепловым излучением. Основана на электронных переходах в атомах, молекулах или ионах при их возвращении из возбужденного состояния в стационарное. Наблюдается в ВС, УФ областях спектра.

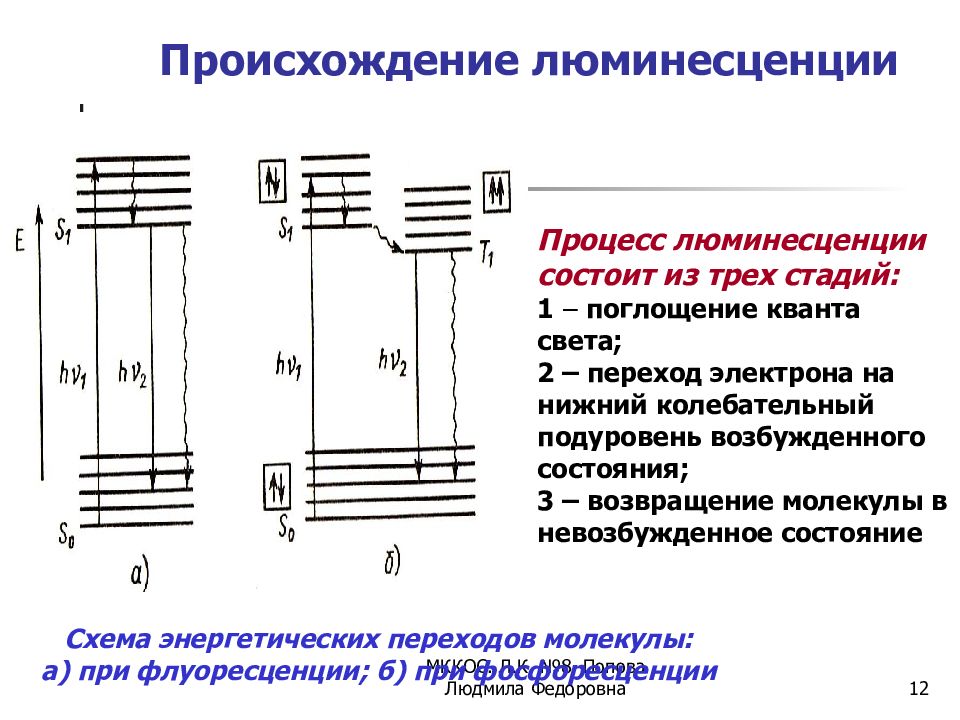

МККОС. Л.К. №8. Попова Людмила Федоровна 12 Происхождение люминесценции Процесс люминесценции состоит из трех стадий: 1 – поглощение кванта света; 2 – переход электрона на нижний колебательный подуровень возбужденного состояния; 3 – возвращение молекулы в невозбужденное состояние Схема энергетических переходов молекулы: а) при флуоресценции; б) при фосфоресценции
МККОС. Л.К. №8. Попова Людмила Федоровна 13 Классификация методов люминесцентного анализа По способу возбуждения : Фотолюминесценция; Хемилюминесценция; Термолюминесценция; Биолюминесценция; Триболюминесценция и др. По продолжительности : Флуоресценция (10 -6 – 10 -9 с.); Фосфоресценция (более 10 -4 с.).
МККОС. Л.К. №8. Попова Людмила Федоровна 14 Характеристики и закономерности люминесценции Выход люминесценции. Спектр люминесценции : Правило Каши; Закон Стокса-Ломмеля; Правило Левшина. Тушение люминесценции: Температурное; Концентрационное ( < 10 -3 М) ; В присутствии примесей.
МККОС. Л.К. №8. Попова Людмила Федоровна 15 Выход люминесценции Эффективность преобразования энергии поглощенного света в энергию люминесценции характеризуется энергетическим (φ Е ) и квантовым ( φ k ) выходами люминесценции. Квантовый выход ( φ k ) - это отношение числа квантов люминесценции N l к числу квантов возбуждающего света N a : φ k = N l / N a. Величина квантового выхода характеризует эффективность преобразования энергии возбуждающего излучения в энергию люминесценции. Энергетический выход (φ Е ) – это отношение излучаемой люминофором энергии E l к поглощенной им энергии возбуждения E a : φ Е = E l / E a.
МККОС. Л.К. №8. Попова Людмила Федоровна 16 Правила и законы люминесценции Спектр люминесценции – это зависимость интенсивности люминесценции от длины волны или частоты излучения. Правило Каши: Спектр люминесценции не зависит от длины волны возбуждающего света. Почему?
МККОС. Л.К. №8. Попова Людмила Федоровна 17 Закон Стокса – Ломмеля: Спектр люминесценции в целом и его максимум сдвинут относительно спектра поглощения и его максимума в длинноволновую область из-за потери части энергии поглощенных квантов света на безызлучательные процессы (тепловую энергию): h • ν l = h • ν a + Q.

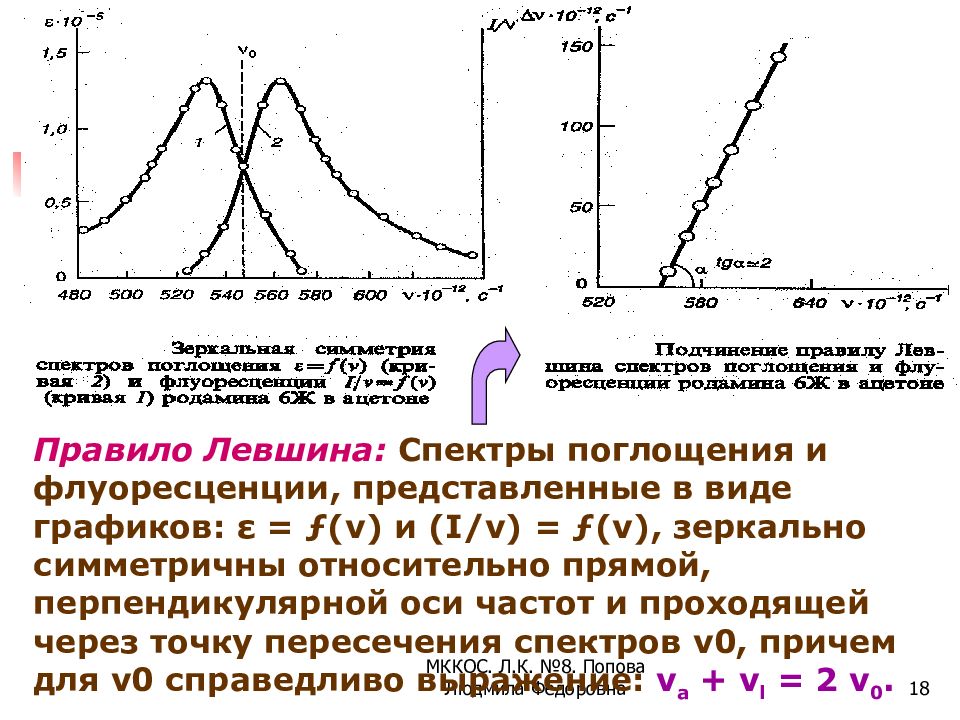

МККОС. Л.К. №8. Попова Людмила Федоровна 18 Правило Левшина: Спектры поглощения и флуоресценции, представленные в виде графиков: ε = ƒ(ν) и ( I /ν) = ƒ(ν), зеркально симметричны относительно прямой, перпендикулярной оси частот и проходящей через точку пересечения спектров ν0, причем для ν0 справедливо выражение: ν а + ν l = 2 ν 0.
МККОС. Л.К. №8. Попова Людмила Федоровна 19 Закон Вавилова: Флуоресценция сохраняет постоянный квантовый выход, если возбуждающая волна преобразуется в среднем в более длинную, чем она сама.

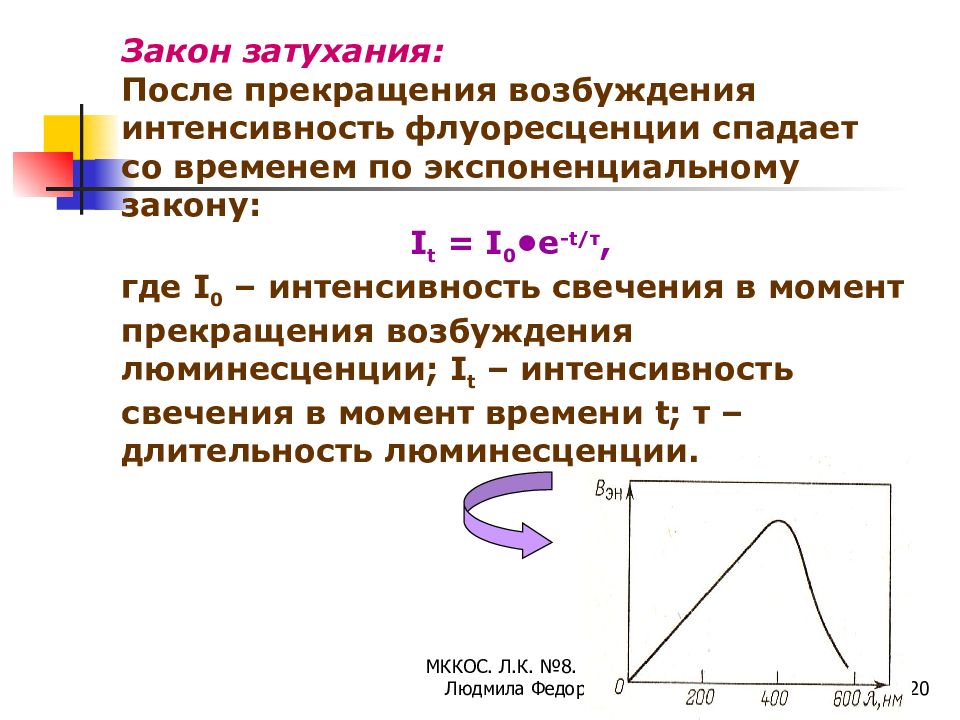

МККОС. Л.К. №8. Попова Людмила Федоровна 20 Закон затухания: После прекращения возбуждения интенсивность флуоресценции спадает со временем по экспоненциальному закону: I t = I 0 • e - t / τ, где I 0 – интенсивность свечения в момент прекращения возбуждения люминесценции; I t – интенсивность свечения в момент времени t ; τ – длительность люминесценции.

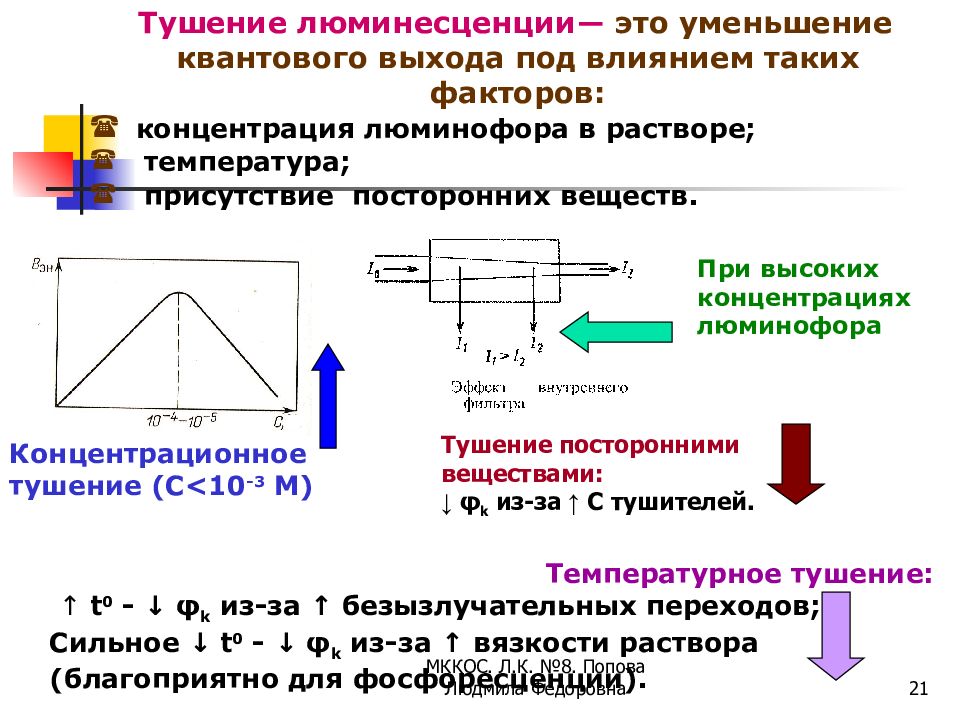

МККОС. Л.К. №8. Попова Людмила Федоровна 21 Тушение люминесценции― это уменьшение квантового выхода под влиянием таких факторов: концентрация люминофора в растворе; температура; присутствие посторонних веществ. Концентрационное тушение (С < 10 -3 М) При высоких концентрациях люминофора Температурное тушение: ↑ t 0 - ↓ φ k из-за ↑ безызлучательных переходов; Сильное ↓ t 0 - ↓ φ k из-за ↑ вязкости раствора (благоприятно для фосфоресценции). Тушение посторонними веществами: ↓ φ k из-за ↑ С тушителей.

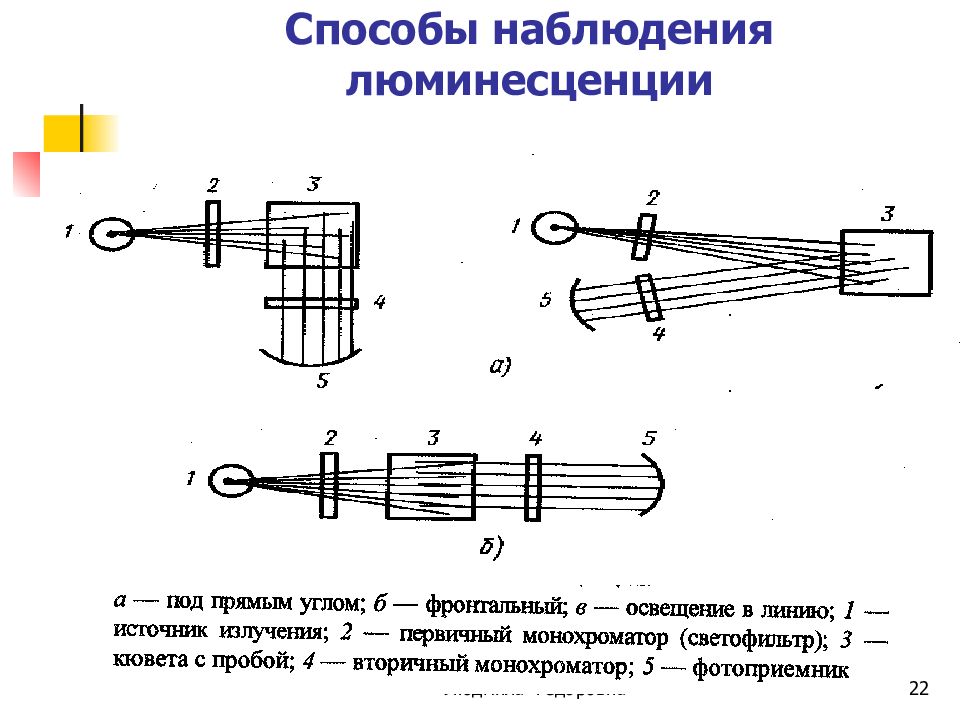

МККОС. Л.К. №8. Попова Людмила Федоровна 22 Способы наблюдения люминесценции

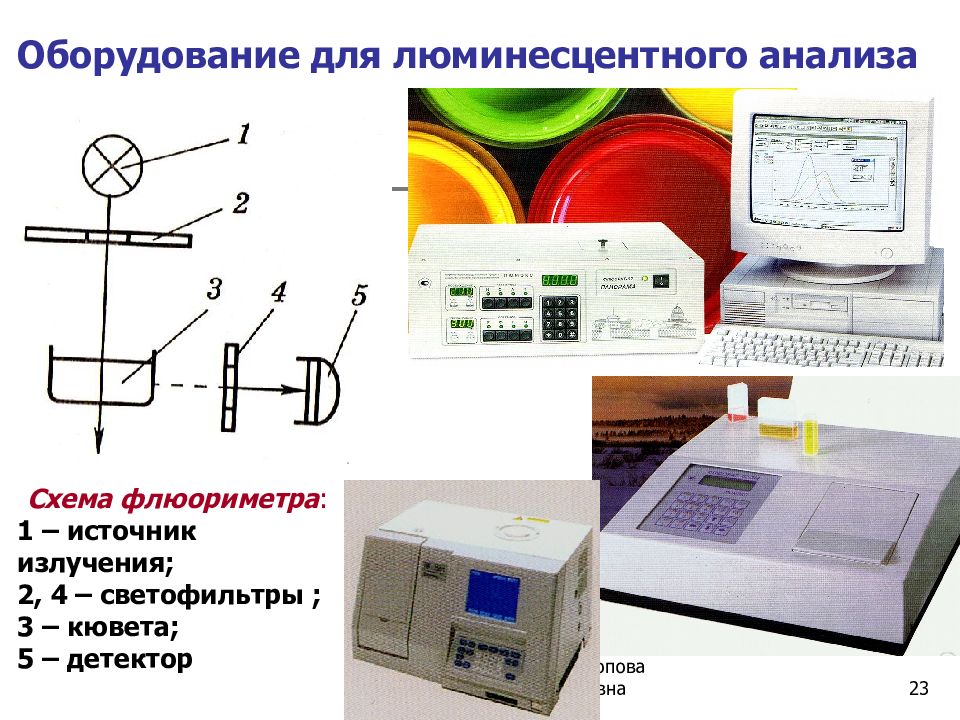

МККОС. Л.К. №8. Попова Людмила Федоровна 23 Оборудование для люминесцентного анализа Схема флюориметра : 1 – источник излучения; 2, 4 – светофильтры ; 3 – кювета; 5 – детектор
МККОС. Л.К. №8. Попова Людмила Федоровна 24 Применение люминесцентного анализа Количественный анализ ООС с использованием: Способа калибровочного графика; Способа добавок; Способов стандартов. Качественный анализ ООС
МККОС. Л.К. №8. Попова Людмила Федоровна 25 Другие оптические методы Турбидиметрия и нефелометрия (основаны на способности коллоидных растворов и мутных сред рассеивать свет). Рефрактометрия (основана на способности света преломляться на границе раздела двух оптически разных сред). Поляриметрия (основана на способности оптически активных веществ вращать плоскость поляризации плоскополяризованного света).
МККОС. Л.К. №8. Попова Людмила Федоровна 26 Турбидиметрия и нефелометрия Нефелометрия Турбидиметрия
МККОС. Л.К. №8. Попова Людмила Федоровна 27 Особенности коллоидных растворов Для получения коллоидных систем нужно соблюдать условия: Дисперсная фаза (вещество) должна быть нерастворима в данной дисперсионной среде (растворителе). Необходимо добиться, чтобы частицы фазы достигли размеров коллоидных частиц. Необходимо наличие стабилизатора, предотвращающего самопроизвольную коагуляцию ( что это такое? ) коллоидного раствора. В качестве стабилизаторов используются ПАВ (растворы желатина, крахмала, мыла, клей), химические соединения (многоатомные спирты и др.). Почему?
МККОС. Л.К. №8. Попова Людмила Федоровна 28 Нефелометр ФЭК марки КФК-2 Оборудование

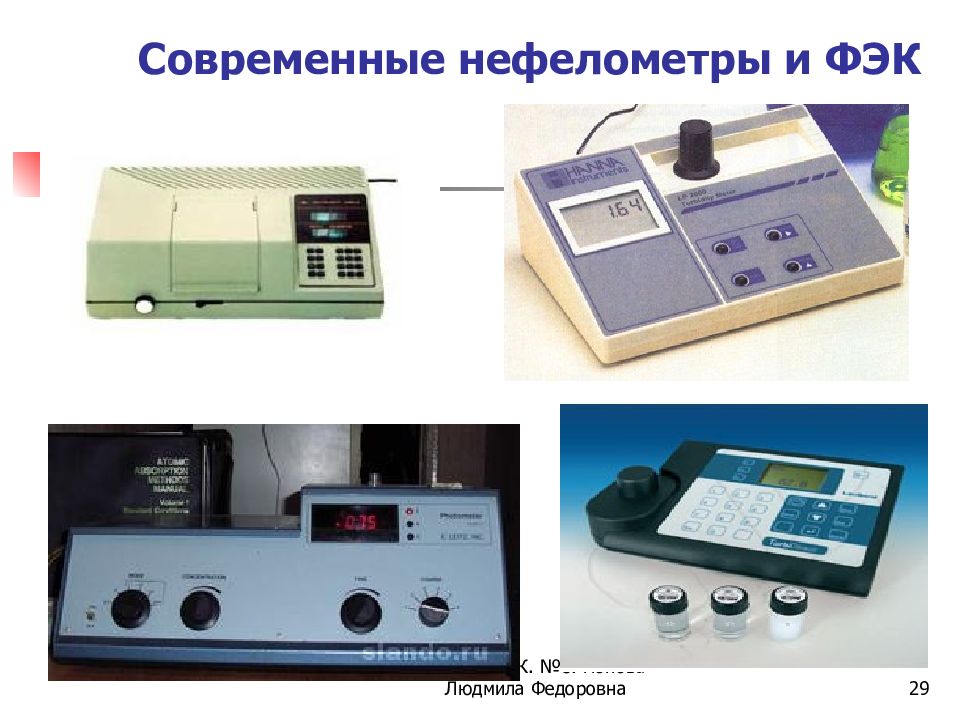

МККОС. Л.К. №8. Попова Людмила Федоровна 29 Современные нефелометры и ФЭК
МККОС. Л.К. №8. Попова Людмила Федоровна 30 Рефрактометрия Рефракция – явление преломления света на границе раздела двух сред, различных по оптической плотности. Рефрактометрия – метод, основанный на измерении показателя преломления света.
МККОС. Л.К. №8. Попова Людмила Федоровна 31

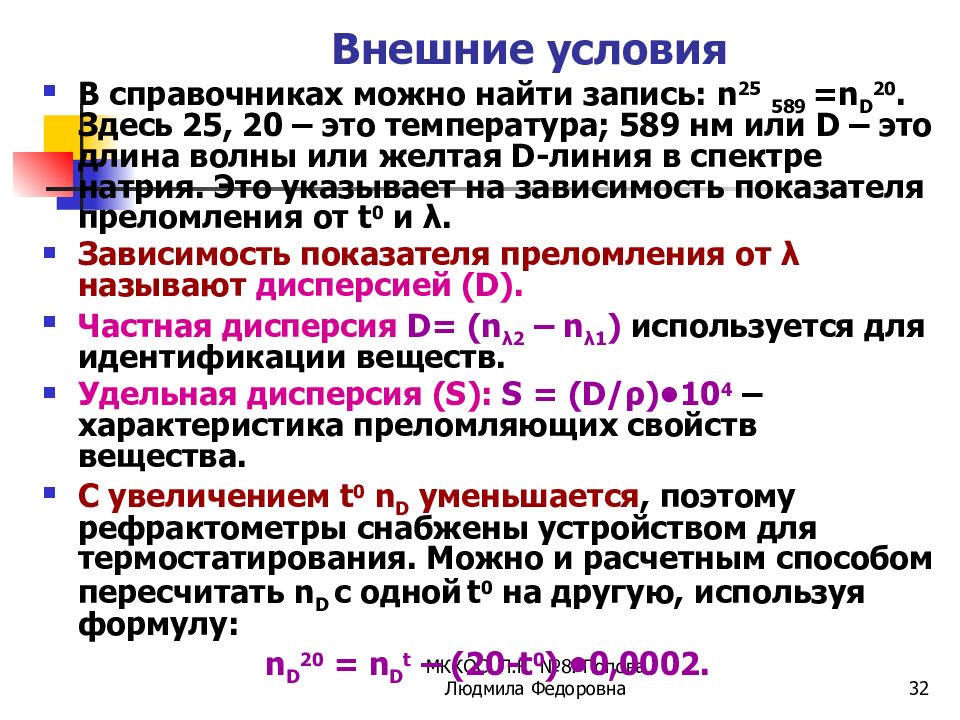

МККОС. Л.К. №8. Попова Людмила Федоровна 32 Внешние условия В справочниках можно найти запись: n 25 589 =n D 2 0. Здесь 25, 20 – это температура; 589 нм или D – это длина волны или желтая D -линия в спектре натрия. Это указывает на зависимость показателя преломления от t 0 и λ. Зависимость показателя преломления от λ называют дисперсией ( D). Частная дисперсия D = ( n λ 2 – n λ 1 ) используется для идентификации веществ. Удельная дисперсия ( S): S = (D/ ρ )•10 4 – характеристика преломляющих свойств вещества. С увеличением t 0 n D уменьшается, поэтому рефрактометры снабжены устройством для термостатирования. Можно и расчетным способом пересчитать n D с одной t 0 на другую, используя формулу: n D 2 0 = n D t – (20- t 0 ) • 0,0002.
МККОС. Л.К. №8. Попова Людмила Федоровна 33 Волновая теория света связывает n D с диэлектрической проницаемостью среды ( ε ): ε =( n D ) 2 ε зависит от поляризуемости молекул и дипольного момента, поэтому n D зависит от природы вещества. Свойства вещества n D связан с плотностью вещества ( ρ ). Эти два параметра изменяются симбатно : с ростом ρ увеличивается n D : ƒ ( n D ) = r• ρ, где r - удельная рефракция. Молярная рефракция ( R M ): R M = r• М. Она не зависит от внешних условий. Для выражения ƒ ( n D ) и расчета R M широко применяют формулу Лоренц-Лорентца :

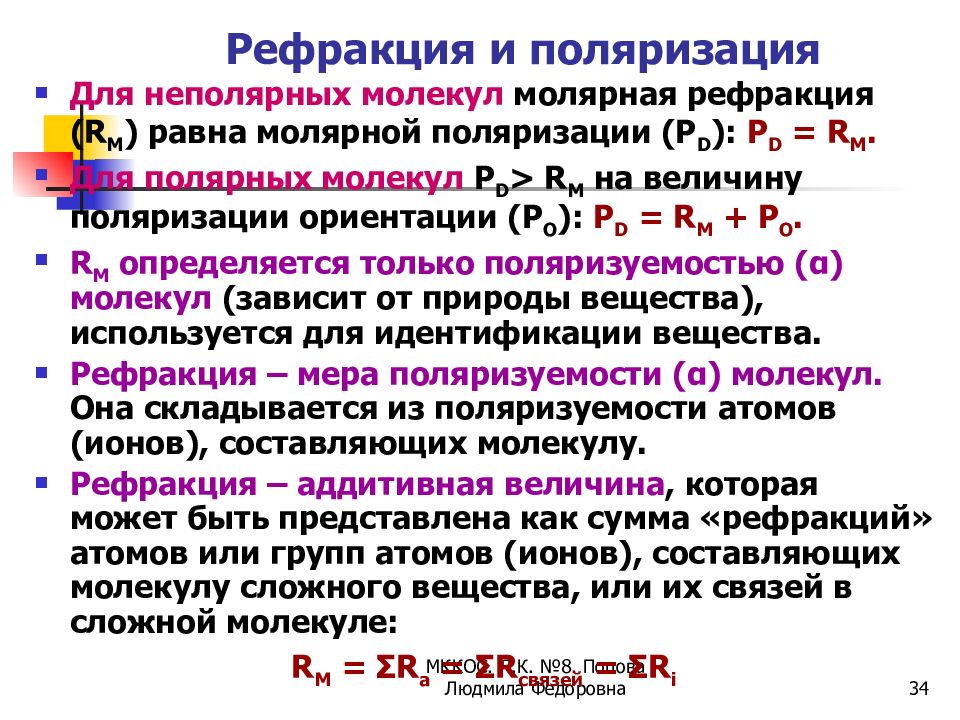

МККОС. Л.К. №8. Попова Людмила Федоровна 34 Рефракция и поляризация Для неполярных молекул молярная рефракция ( R M ) равна молярной поляризации (Р D ): Р D = R M. Для полярных молекул Р D > R M на величину поляризации ориентации (Р О ): Р D = R M + Р О. R M определяется только поляризуемостью ( α ) молекул (зависит от природы вещества), используется для идентификации вещества. Рефракция – мера поляризуемости ( α ) молекул. Она складывается из поляризуемости атомов ( ионов ), составляющих молекулу. Рефракция – аддитивная величина, которая может быть представлена как сумма «рефракций» атомов или групп атомов (ионов), составляющих молекулу сложного вещества, или их связей в сложной молекуле: R M = Σ R a = Σ R связей = Σ R i

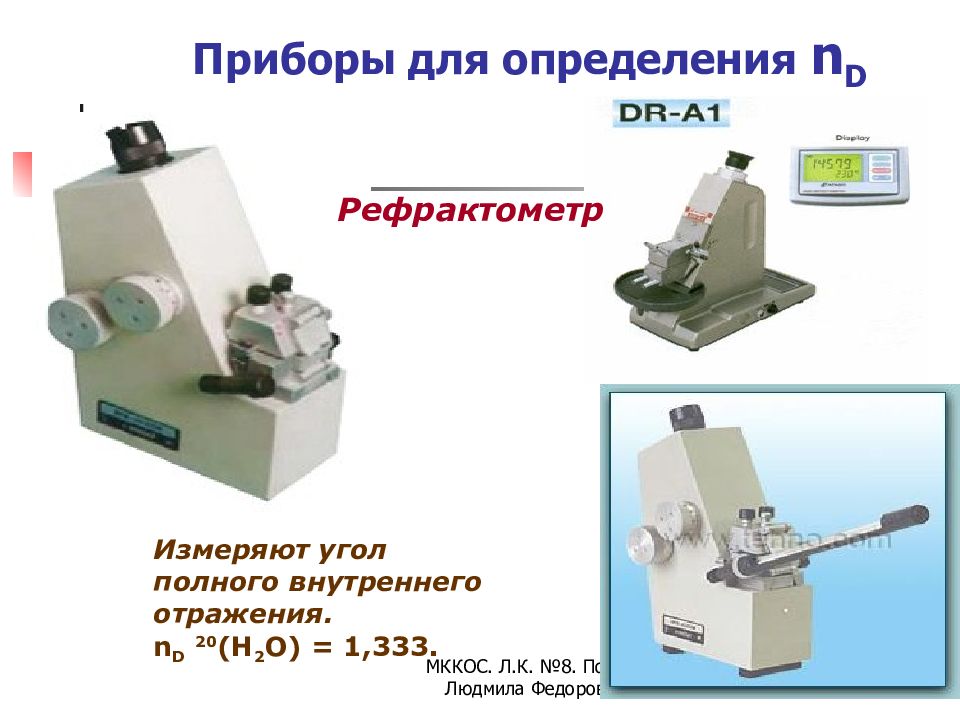

МККОС. Л.К. №8. Попова Людмила Федоровна 35 Приборы для определения n D Рефрактометр Измеряют угол полного внутреннего отражения. n D 20 (Н 2 О) = 1,333.
МККОС. Л.К. №8. Попова Людмила Федоровна 36 Схема рефрактометра : 1 – осветительная призма; 2 - слой анализируемой жидкости; 3 – измерительная призма; 4 – поле зрения в измерительной трубе Устройство рефрактометра
МККОС. Л.К. №8. Попова Людмила Федоровна 37
МККОС. Л.К. №8. Попова Людмила Федоровна 38
МККОС. Л.К. №8. Попова Людмила Федоровна 39 Поляриметрия Поляриметрический метод анализа основан на измерении угла вращения плоскости поляризации плоскополяризованного монохроматического света при прохождении его через оптически активное вещество. Луч, у которого колебания световой волны происходят только в какой-то одной плоскости – поляризованный. Плоскость, в которой происходят колебания луча – плоскость колебаний. Плоскость перпендикулярная плоскости колебаний – плоскость поляризации.
МККОС. Л.К. №8. Попова Людмила Федоровна 40 Оптически активные вещества – это вещества, способные вращать плоскость поляризации. Оптически неактивные вещества – это вещества, неспособные вращать плоскость поляризации. К оптически активным веществам относятся растворы органических веществ, молекулы которых содержат хотя бы один хиральный (асимметричный) атом углерода. При прохождении поляризованного света через оптически активное вещество происходит поворот плоскости поляризации на некоторый угол – угол вращения плоскости поляризации ( α ). Вращение называют правым (d) и считают положительным, если оно происходит по часовой стрелке, когда смотрят навстречу лучу. Вращение называют левым (l) и считают отрицательным, если оно происходит против часовой стрелки, когда смотрят навстречу лучу. Оптически неактивная эквимолярная смесь право- и левовращающих изомеров – рацемат ( d l ).
МККОС. Л.К. №8. Попова Людмила Федоровна 41 Угол вращения плоскости поляризации зависит от: Природы оптически активного вещества. Концентрации оптически активного вещества. Толщины слоя раствора. Длины волны поляризуемого света. Температуры. Для количественной характеристики способности оптически активных веществ вращать плоскость поляризации плоскополяризованного света вводят понятие удельного вращения [ α ], которое соответствует углу вращения плоскости поляризации монохроматического излучения при l = 1 дм и содержании оптически активного вещества 1 г/мл. Его можно рассчитать по формуле: для индивидуальных жидких оптически активных веществ : [ α ] = α / ( ρ • l ); для растворов оптически активных веществ : [ α ] = ( α • 100) / (С • l ), где α – измеренный угол вращения, градусы; ρ – плотность жидкости, г/мл; l – толщина слоя оптически активного вещества, дм; С – концентрация оптически активного вещества, г/100 мл раствора. Молярное вращение плоскости поляризации рассчитывают по формуле: [ α М ] = [ α ] • М.

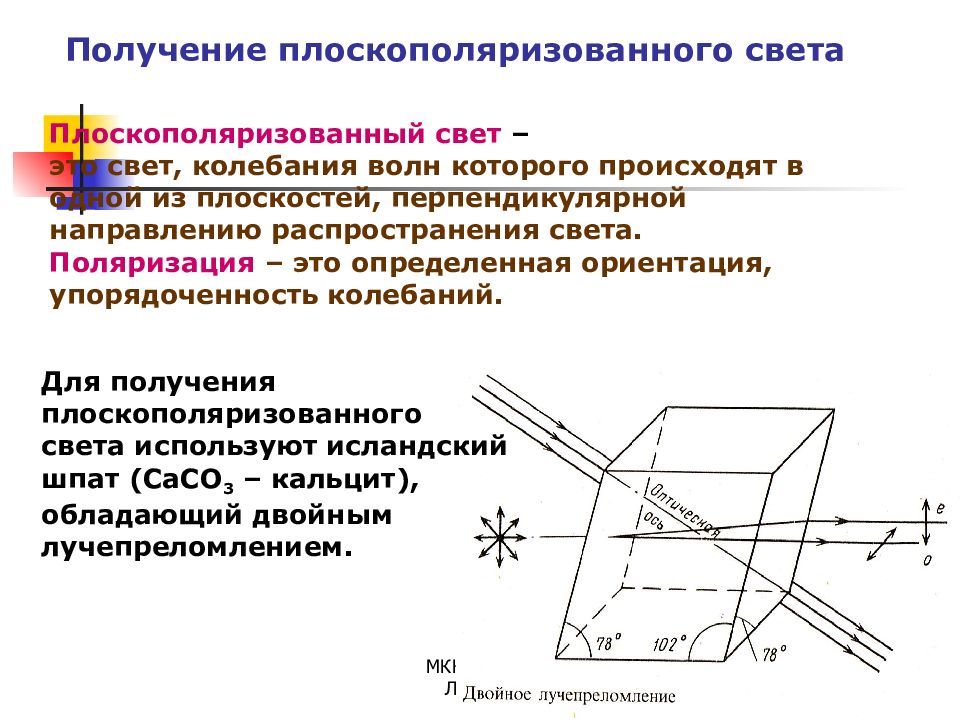

МККОС. Л.К. №8. Попова Людмила Федоровна 42 Получение плоскополяризованного света Плоскополяризованный свет – это свет, колебания волн которого происходят в одной из плоскостей, перпендикулярной направлению распространения света. Поляризация – это определенная ориентация, упорядоченность колебаний. Для получения плоскополяризованного света используют исландский шпат (СаСО 3 – кальцит), обладающий двойным лучепреломлением.
МККОС. Л.К. №8. Попова Людмила Федоровна 43

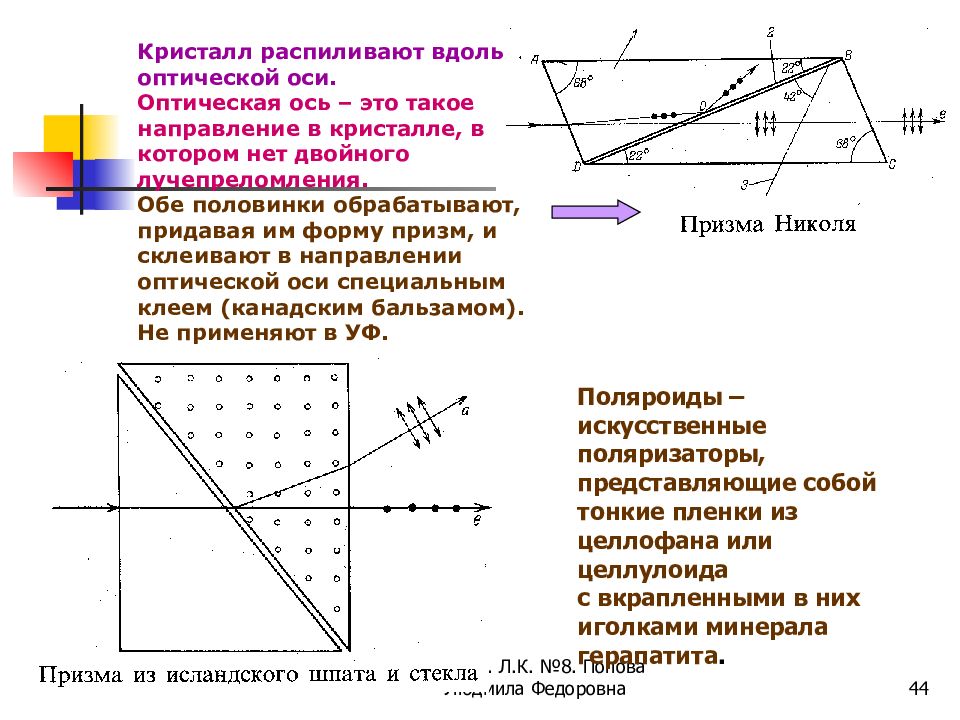

МККОС. Л.К. №8. Попова Людмила Федоровна 44 Кристалл распиливают вдоль оптической оси. Оптическая ось – это такое направление в кристалле, в котором нет двойного лучепреломления. Обе половинки обрабатывают, придавая им форму призм, и склеивают в направлении оптической оси специальным клеем (канадским бальзамом). Не применяют в УФ. Поляроиды – искусственные поляризаторы, представляющие собой тонкие пленки из целлофана или целлулоида с вкрапленными в них иголками минерала герапатита.
МККОС. Л.К. №8. Попова Людмила Федоровна 45 ПОЛЯРИМЕТРЫ

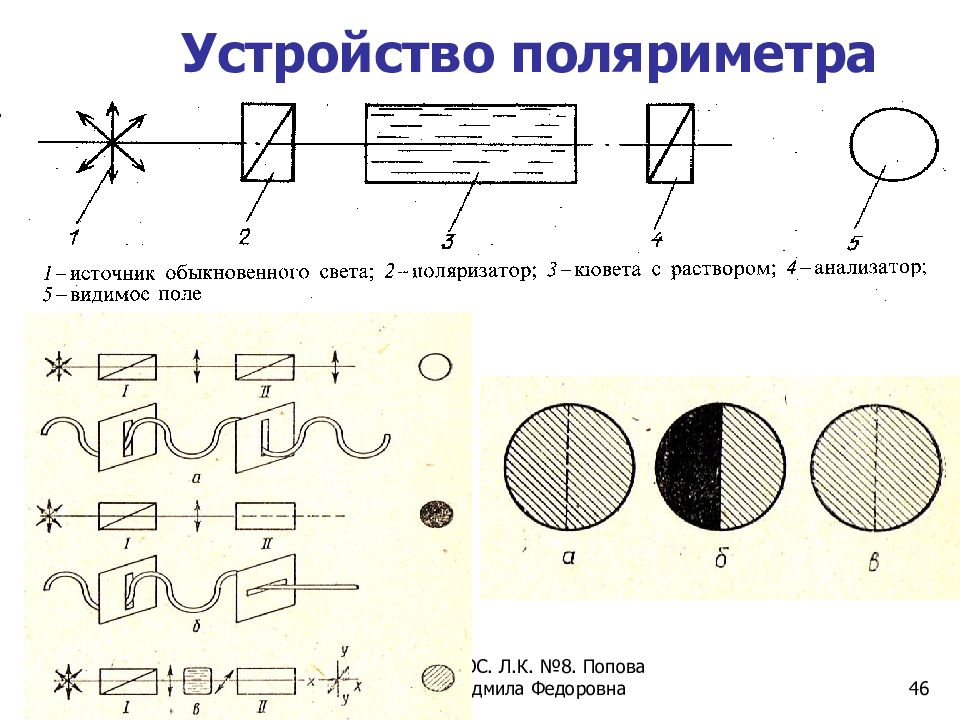

МККОС. Л.К. №8. Попова Людмила Федоровна 46 Устройство поляриметра
МККОС. Л.К. №8. Попова Людмила Федоровна 47
МККОС. Л.К. №8. Попова Людмила Федоровна 48
