1 Учебный военный центр Цикл боевого применения самоходной артиллерии Тольяттинский государственный университет
ТЕМА № 8. Организация подразделений и частей Сухопутных войск вооруженных сил Российской федерации. Занятие №2. Организация дивизионной, полковой и батальонной артиллерии. УЧЕБНЫЕ ЦЕЛИ: Изучить: Организационно-штатную структуру АДН, САДН и ПТБ. Организационно-штатную структуру минометной батареи, противотанкового взвода. ТТХ вооружения и боевой техники полковой и батальонной артиллерии.
1. Организация дивизионной артиллерии.

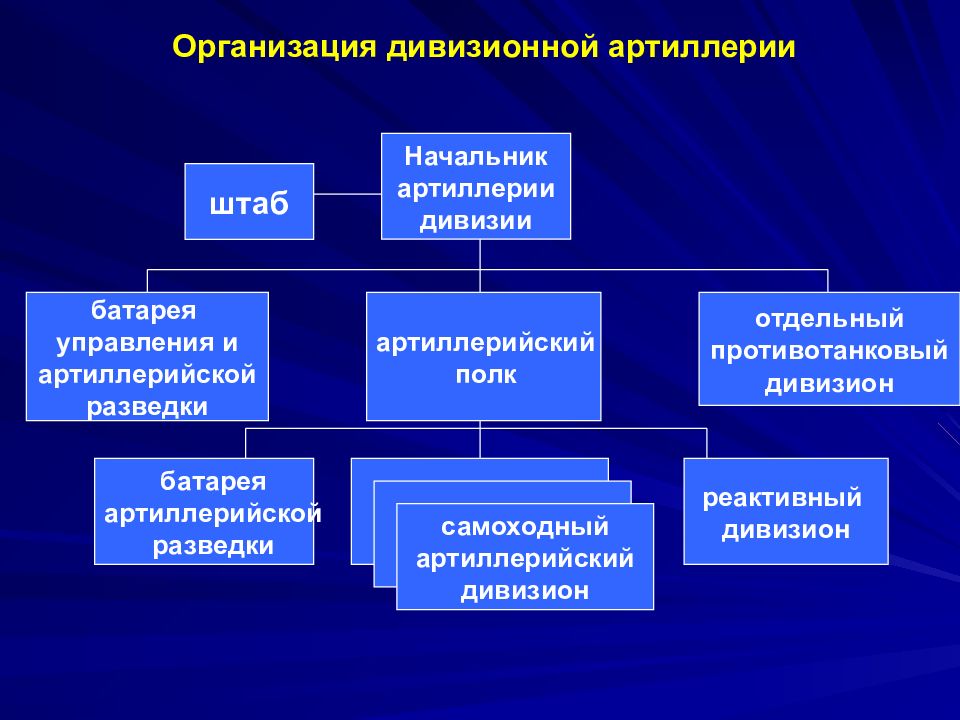

Организация дивизионной артиллерии Начальник артиллерии дивизии отдельный противотанковый дивизион реактивный дивизион батарея управления и артиллерийской разведки штаб батарея артиллерийской разведки самоходный артиллерийский дивизион артиллерийский полк

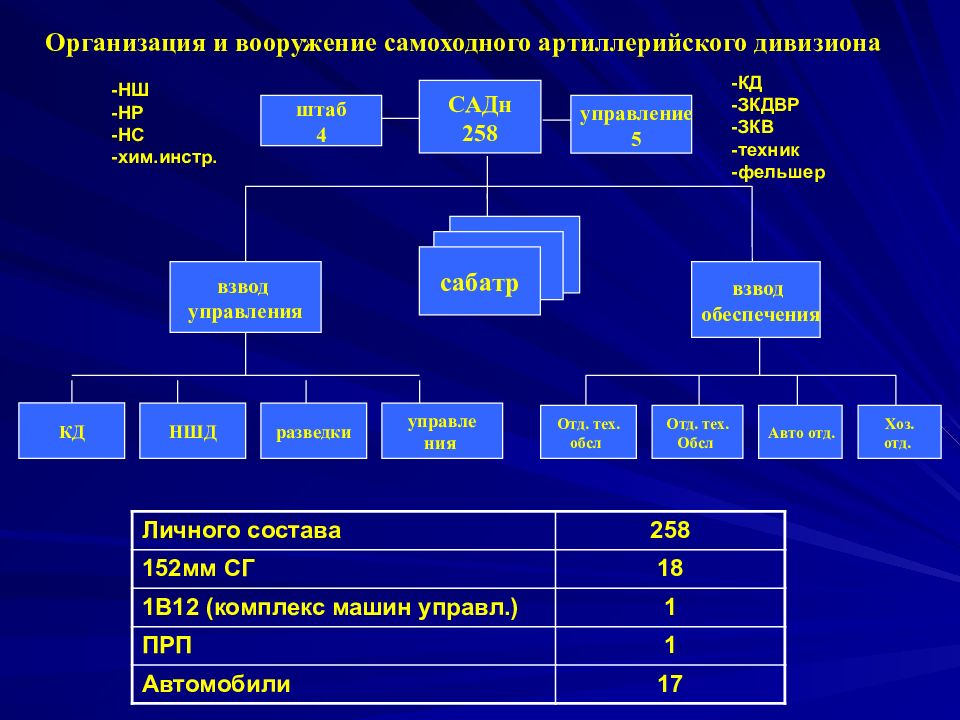

Организация и вооружение самоходного артиллерийского дивизиона САДн 258 управление 5 Отд. тех. Обсл Авто отд. Хоз. отд. Отд. тех. обсл сабатр Личного состава 258 152мм СГ 18 1В12 (комплекс машин управл.) 1 ПРП 1 Автомобили 17 КД НШД разведки управле ния штаб 4 -НШ -НР -НС -хим.инстр. -КД -ЗКДВР -ЗКВ -техник -фельшер взвод управления взвод обеспечения
Взвод управления дивизиона 23 Газ 66 ПРП-4 1В15м 1В16м Расчет машины КД Расчет машины НШ Расчет ПРП Отделение управления -КО ст. ТГД -ст. разв-дальн. -ст. р\тлг -ст.р\тел. -р\тел -мех-вод -КО ст. опер. -опер. вычсл. -ст. р\тлг -ст.р\тел. -р\тел -мех-вод -КО ст. дальн. -опер. топог. -оператор -р\тел -мех-вод -ЗКВ-КО ст. р\тлг -ст. разведчик -разведчик -оператор -ст.р\тел. -р\тел -водитель
Организация и вооружение самоходной артиллерийской батареи управл 5 ВУ 12 1 ОВ 27 2 ОВ 24 сабатр 68 -КБ -ЗКБВР -старшина -ст.техн. -сан. инстр

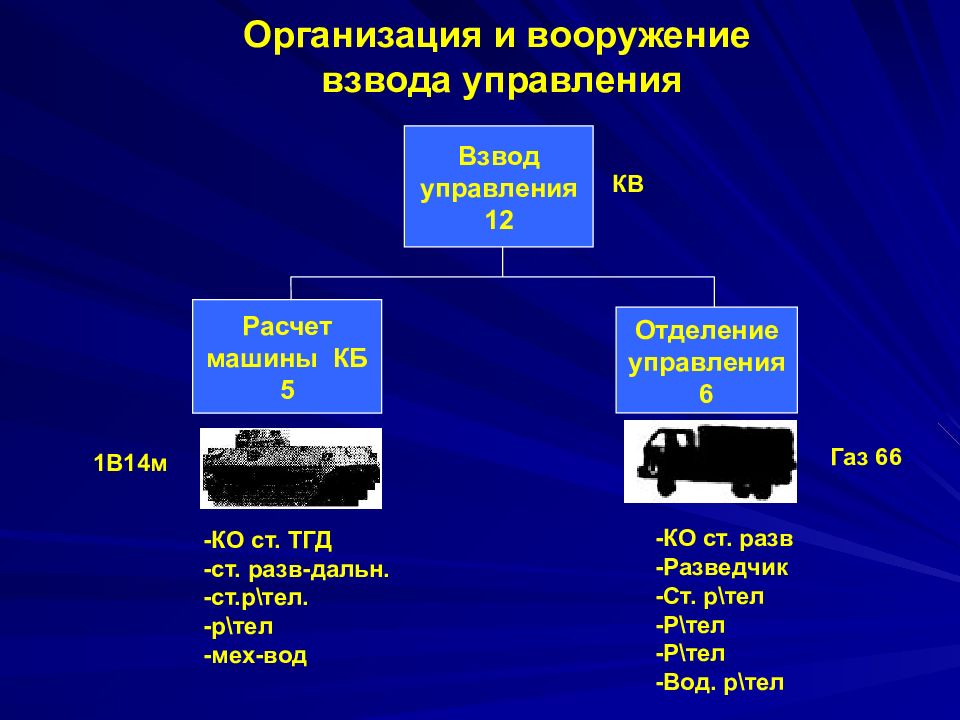

1В14м Газ 66 -КО ст. ТГД -ст. разв-дальн. -ст.р\тел. -р\тел -мех-вод -КО ст. разв -Разведчик -Ст. р\тел -Р\тел -Р\тел -Вод. р\тел Организация и вооружение взвода управления Расчет машины КБ 5 Взвод управления 12 КВ Отделение управления 6

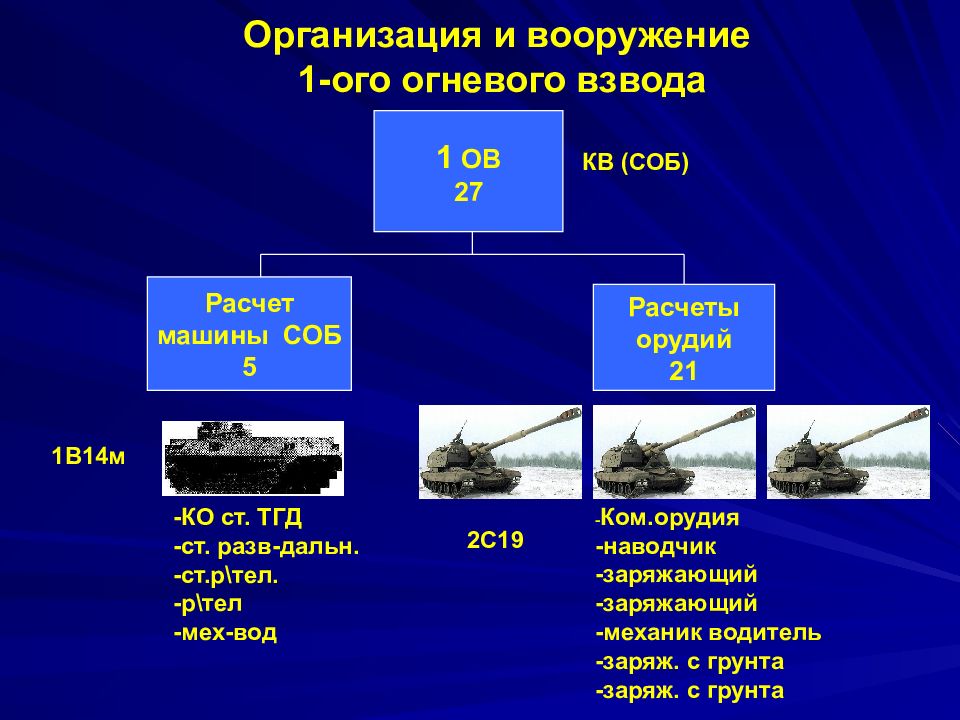

1В14м -КО ст. ТГД -ст. разв-дальн. -ст.р\тел. -р\тел -мех-вод Организация и вооружение 1-ого огневого взвода Расчет машины СОБ 5 КВ (СОБ) Расчеты орудий 21 2С19 - Ком.орудия -наводчик -заряжающий -заряжающий -механик водитель -заряж. с грунта -заряж. с грунта 1 ОВ 27
Организация и вооружение 2-ого огневого взвода КОВ Расчеты орудий 21 2С19 - Ком.орудия -наводчик -заряжающий -заряжающий -механик водитель -заряж. с грунта -заряж. с грунта 2 ОВ 24 Отделение подвоза б\п 2 Урал-43202 Ст. водитель -водитель

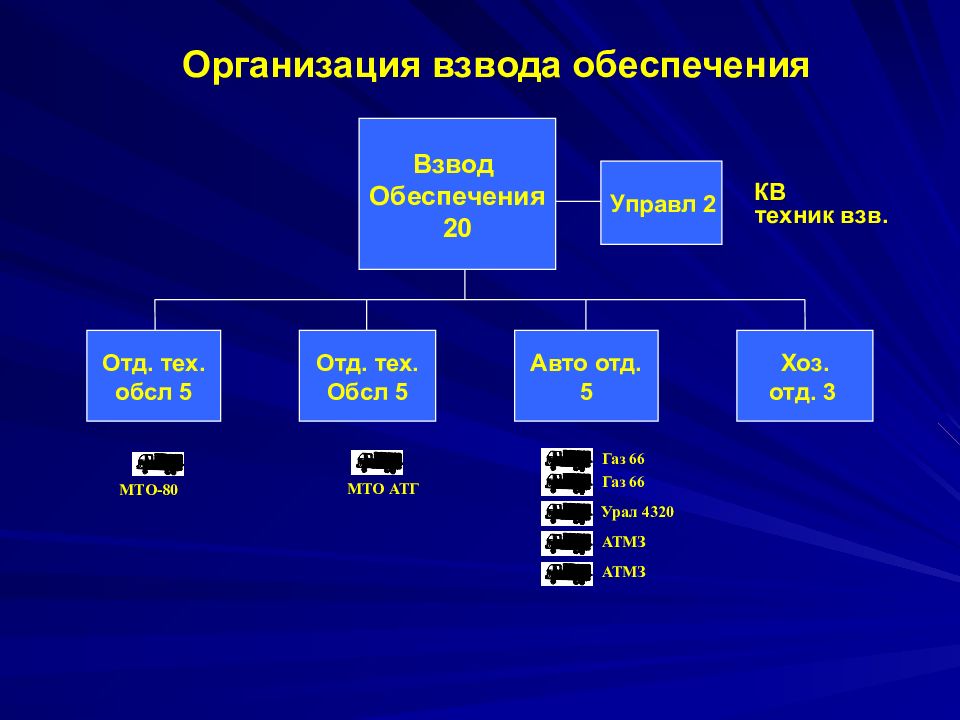

Взвод Обеспечения 20 Отд. тех. Обсл 5 Авто отд. 5 Хоз. отд. 3 Отд. тех. обсл 5 Управл 2 МТО-80 МТО АТГ Газ 66 Газ 66 Урал 4320 АТМЗ АТМЗ Организация взвода обеспечения КВ техник взв.
Организация и вооружение реактивного дивизиона Командир дивизиона 258 Взвод обеспечения 31 Взвод Управления 23 Газ 66 Авто отд. 21 Хоз. отд. 3 Отд. тех. обсл 4 Управл 3 МТО АТ Газ 66 – 2шт Урал 43202(ТЗМ)-18шт АТМЗ управление 9 КД НШД разведки управле ния Реактивная батарея 65 1В19 ПРП-4 1В111 Личного состава 258 122мм БМ-21(Град) 18 1В17 (комплекс машин управл.) 1 ПРП 1 Автомобили 44

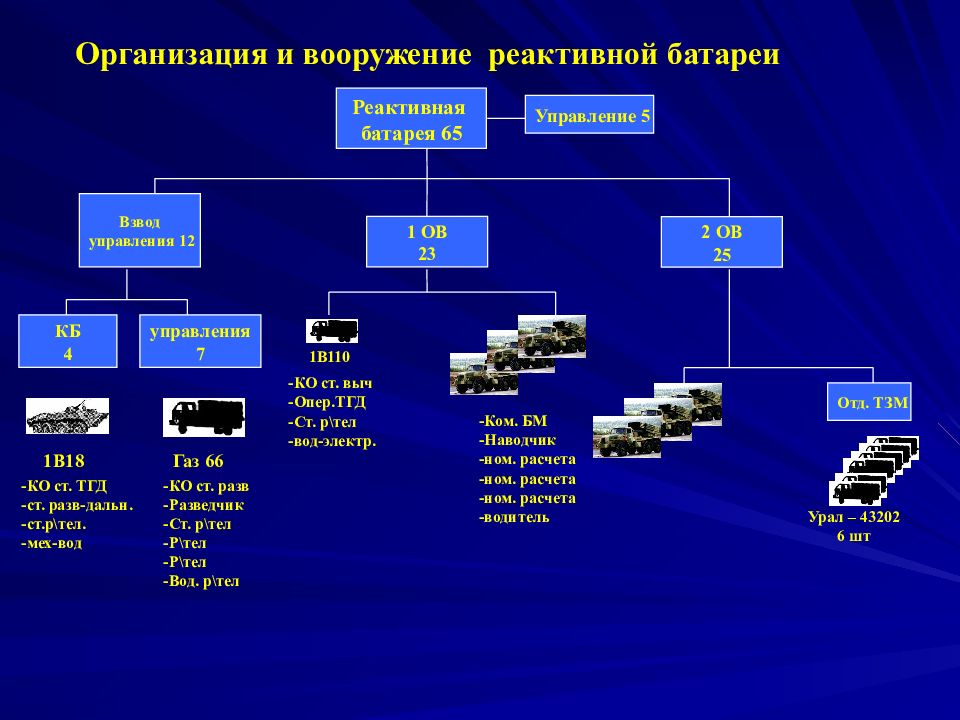

Организация и вооружение реактивной батареи Реактивная батарея 65 управления 7 Газ 66 1В18 Управление 5 2 ОВ 25 1 ОВ 23 КБ 4 1В110 Отд. ТЗМ Урал – 43202 6 шт -КО ст. выч -Опер.ТГД -Ст. р\тел -вод-электр. -КО ст. разв -Разведчик -Ст. р\тел -Р\тел -Р\тел -Вод. р\тел -КО ст. ТГД -ст. разв-дальн. -ст.р\тел. -мех-вод -Ком. БМ -Наводчик -ном. расчета -ном. расчета -ном. расчета -водитель Взвод управления 12
Организация и вооружение отдельного противотанкового дивизиона птадн 230 ВМО 16 Авто отд. Хоз. отд. МТО АТ Газ 66 – 2шт ПАК-200 управление 5 КД 4 НШД 6 разведки 5 батарея ПТРК птабатр ПРП-4 МТЛБ МТЛБ РВ 13 Отд. ТО авто. и БТ Отд. ТО вооружения взвод управления 15 Урал – 4302 Урал – 4302 5 шт. Газ 66 штаб 4 -КД -ЗКДВР -ЗКВ -техник -фельшер -НШ -НР -НС -хим.инстр.

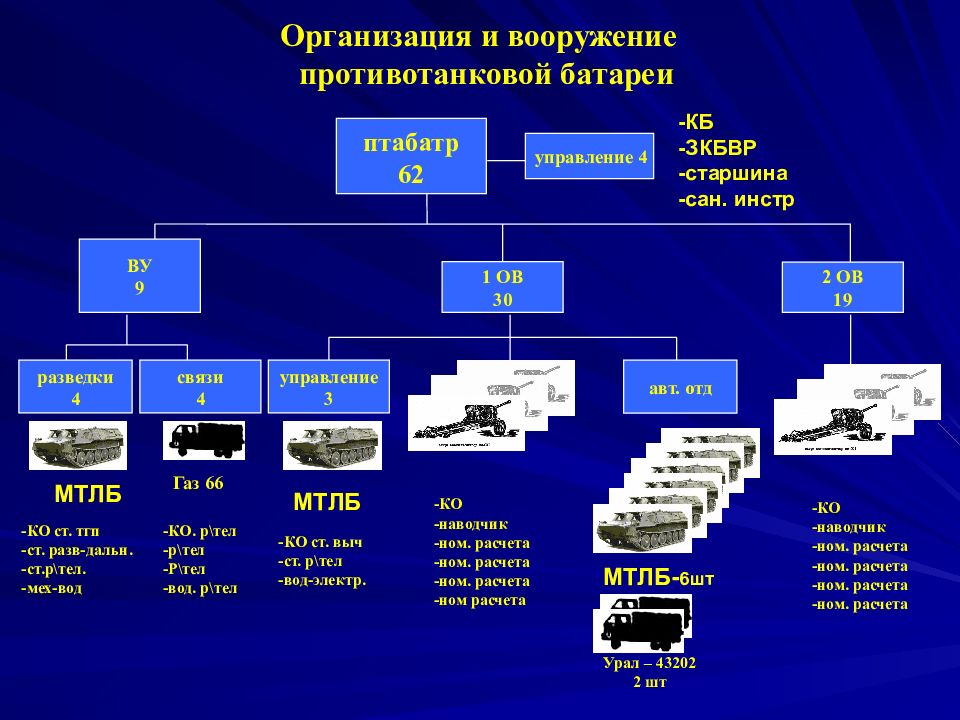

Организация и вооружение противотанковой батареи птабатр 62 связи 4 Газ 66 управление 4 2 ОВ 19 1 ОВ 30 разведки 4 авт. отд Урал – 43202 2 шт -КО ст. выч -ст. р\тел -вод-электр. -КО. р\тел -р\тел -Р\тел -вод. р\тел -КО ст. тгп -ст. разв-дальн. -ст.р\тел. -мех-вод -КО -наводчик -ном. расчета -ном. расчета -ном. расчета -ном расчета ВУ 9 МТЛБ МТЛБ управление 3 -КО -наводчик -ном. расчета -ном. расчета -ном. расчета -ном. расчета МТЛБ- 6шт -КБ -ЗКБВР -старшина -сан. инстр

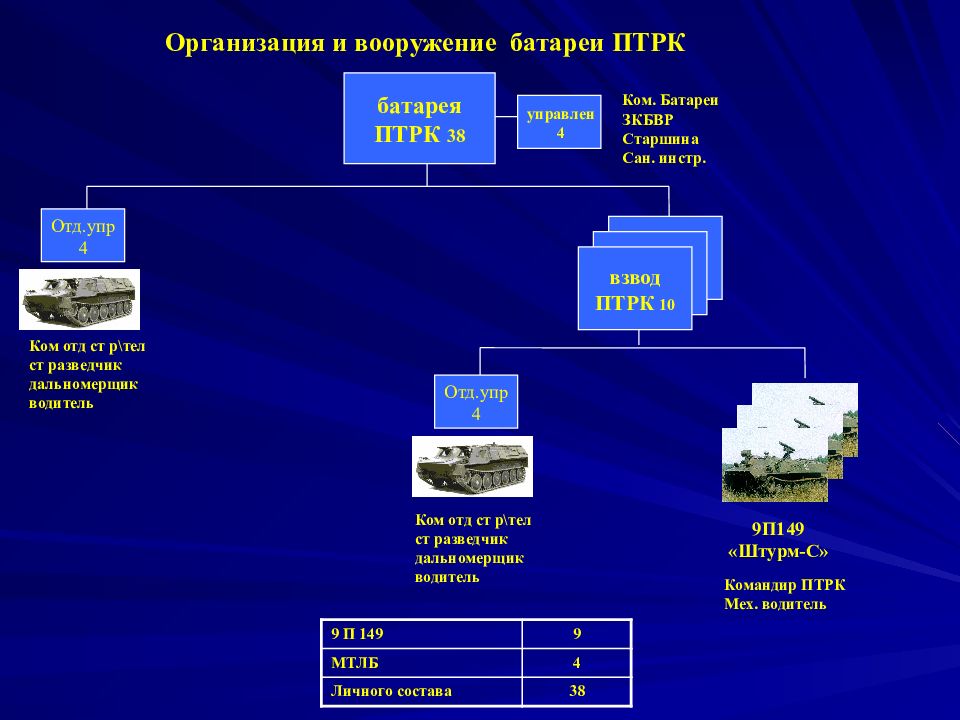

Организация и вооружение батареи ПТРК 9 П 149 9 МТЛБ 4 Личного состава 38 Командир ПТРК Мех. водитель управлен 4 Ком. Батареи ЗКБВР Старшина Сан. инстр. Ком отд ст р\тел ст разведчик дальномерщик водитель взвод ПТРК 13 батарея ПТРК 38 9П149 «Штурм-С» Отд.упр 4 взвод ПТРК 13 взвод ПТРК 10 Отд.упр 4 Ком отд ст р\тел ст разведчик дальномерщик водитель
2. Организация полковой артиллерии.

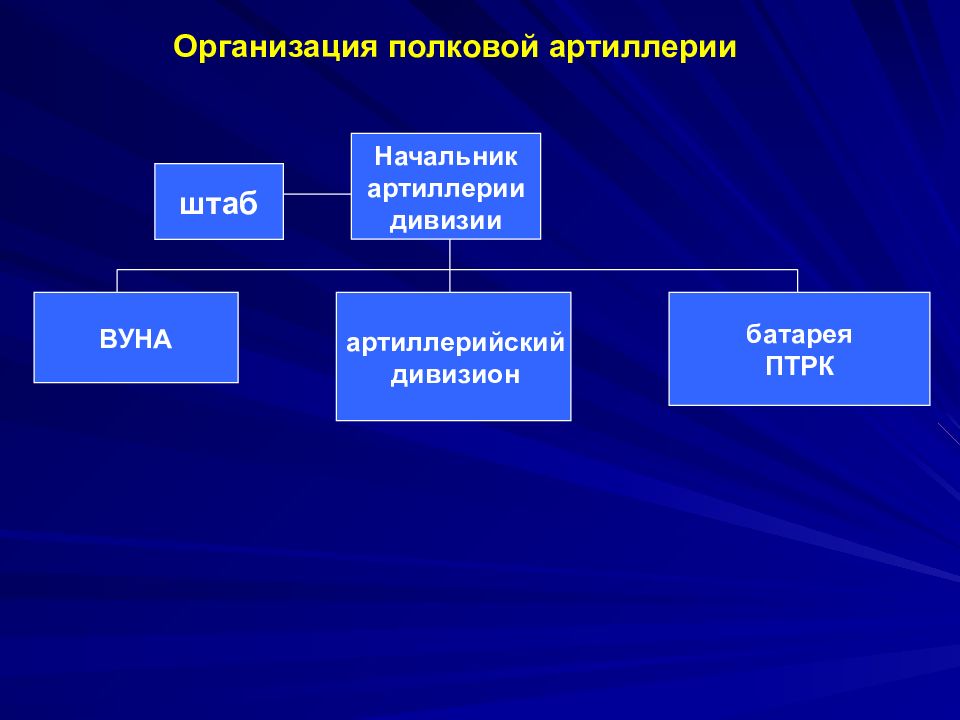

Начальник артиллерии дивизии батарея ПТРК ВУНА штаб артиллерийский дивизион Организация полковой артиллерии
Организация и вооружение артиллерийского дивизиона Командир дивизиона 268 взвод обеспечения 20 взвод управления 23 Газ 66 авто отд. 4 хоз. отд. 3 отд. тех. обсл 4 управл 3 МТО АТ Газ 66 Газ 66 Ура 4320 АТМЗ Управление КД НШД разведки управле ния абатр 1В19 ПРП-4 1В111 Личного состава 268 122 мм гаубиц 18 1В18 1 ПРП 1 Автомобили 46

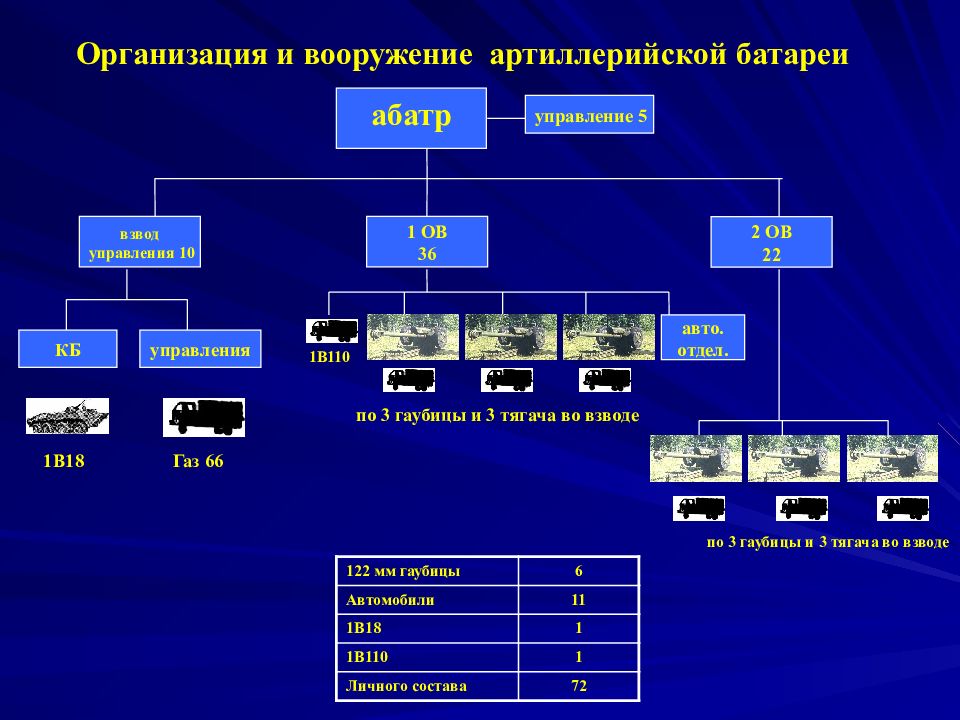

Организация и вооружение артиллерийской батареи абатр управления Газ 66 1В18 управление 5 2 ОВ 22 1 ОВ 36 взвод управления 10 КБ по 3 гаубицы и 3 тягача во взводе 1В110 по 3 гаубицы и 3 тягача во взводе 122 мм гаубицы 6 Автомобили 11 1В18 1 1В110 1 Личного состава 72 авто. отдел.

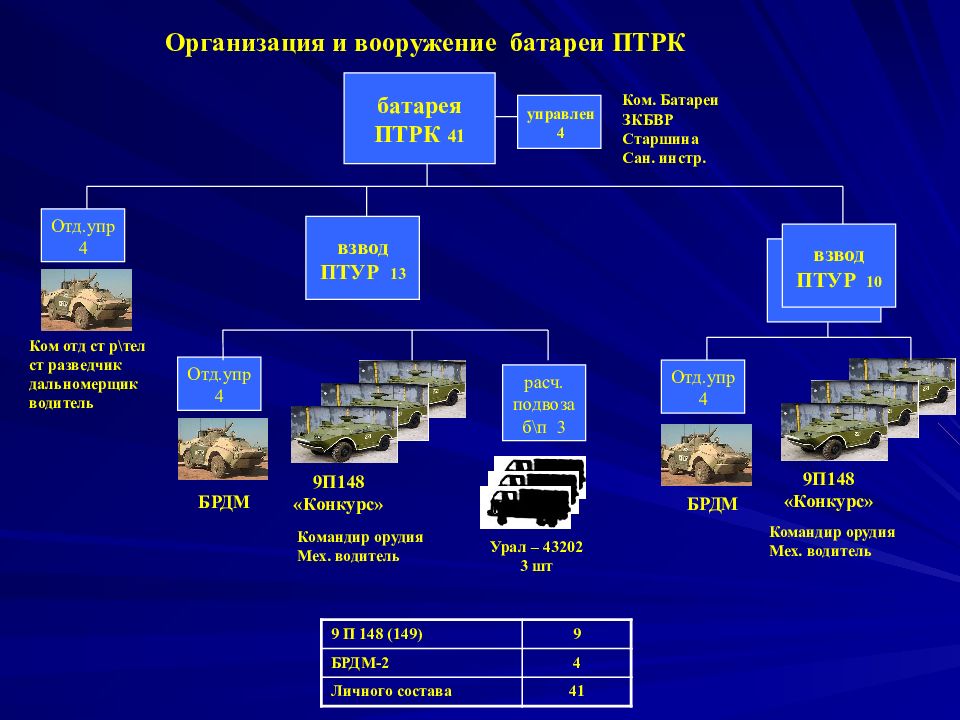

Организация и вооружение батареи ПТРК 9 П 148 (149) 9 БРДМ-2 4 Личного состава 41 Командир орудия Мех. водитель управлен 4 Ком. Батареи ЗКБВР Старшина Сан. инстр. Ком отд ст р\тел ст разведчик дальномерщик водитель взвод ПТУР 13 БРДМ батарея ПТРК 41 взвод ПТУР взвод ПТУР 10 9П148 «Конкурс» Командир орудия Мех. водитель БРДМ 9П148 «Конкурс» Отд.упр 4 Отд.упр 4 расч. подвоза б\п 3 Урал – 43202 3 шт Отд.упр 4
3. Организация батальонной артиллерии.

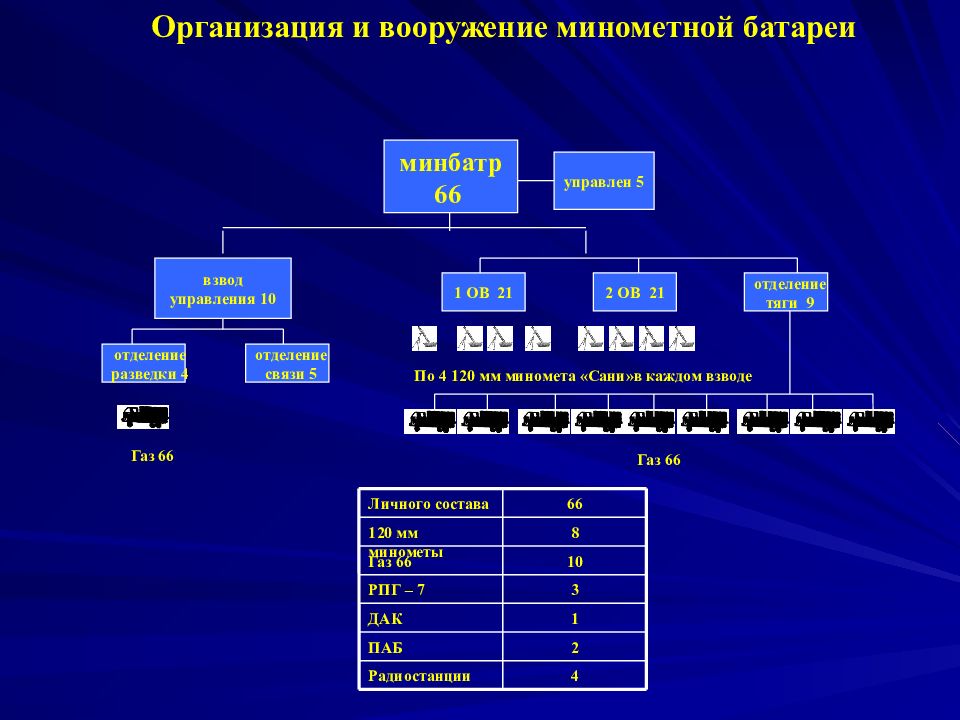

Организация и вооружение минометной батареи управлен 5 отделение связи 5 отделение разведки 4 1 ОВ 21 2 ОВ 21 отделение тяги 9 По 4 120 мм миномета «Сани»в каждом взводе Газ 66 Газ 66 4 Радиостанции 2 ПАБ 1 ДАК 3 РПГ – 7 10 Газ 66 8 120 мм минометы 66 Личного состава минбатр 66 взвод управления 10

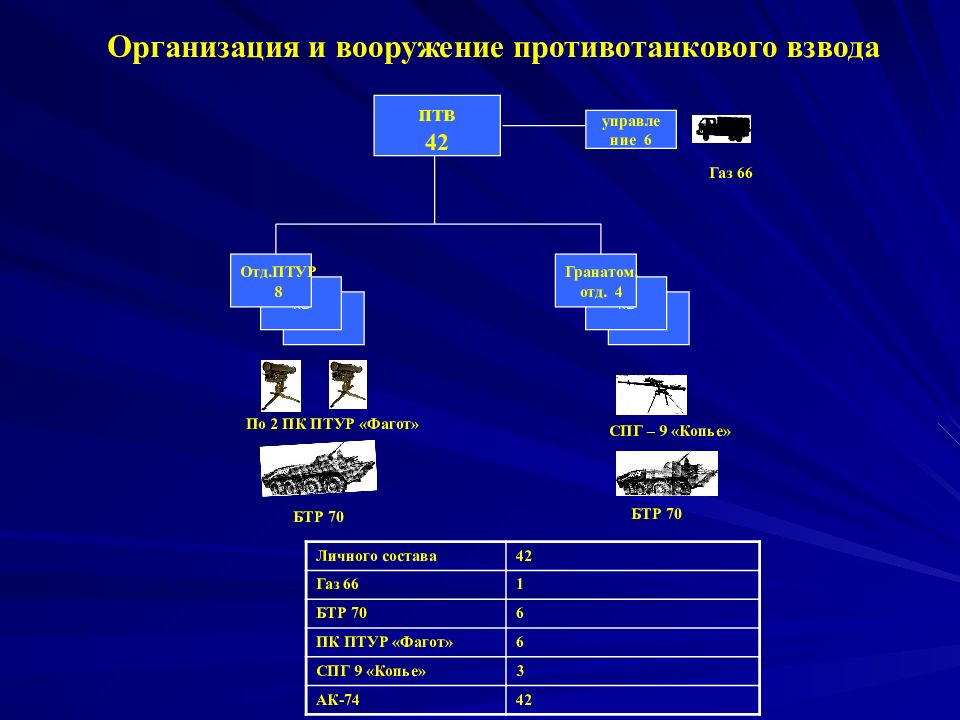

Организация и вооружение противотанкового взвода Личного состава 42 Газ 66 1 БТР 70 6 ПК ПТУР «Фагот» 6 СПГ 9 «Копье» 3 АК-74 42 птв 42 управле ние 6 КВ КВ Гранатом. отд. 4 КВ КВ Отд.ПТУР 8 По 2 ПК ПТУР «Фагот» БТР 70 СПГ – 9 «Копье» БТР 70 Газ 66
4. Тактико-технические характеристики основных образцов вооружения и военной техники.
РПГ 7В СПГ 9 «Копье» Гранатометы АГС 17 «Пламя Подствольный гранатомет ГП 30
Фагот М Корнет Конкурс М ПТУР носимые Метис М

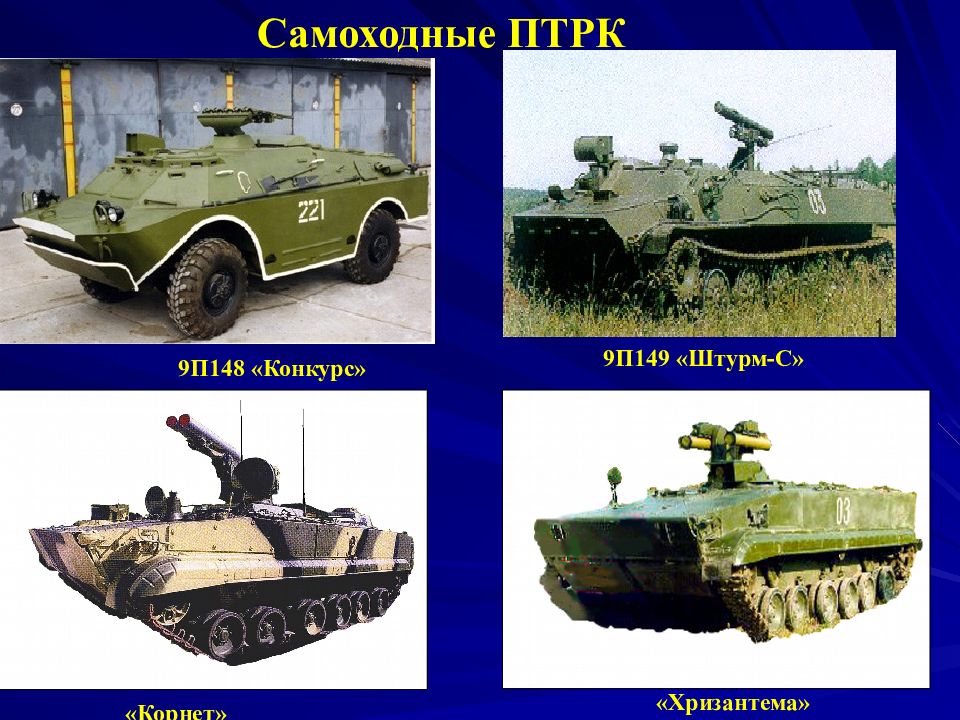

Самоходные ПТРК 9П148 «Конкурс» 9П149 «Штурм-С» «Корнет» «Хризантема»
82 мм «Василек» 120 мм ПМ 120 мм «Сани» 2Б14 «Поднос» Минометы

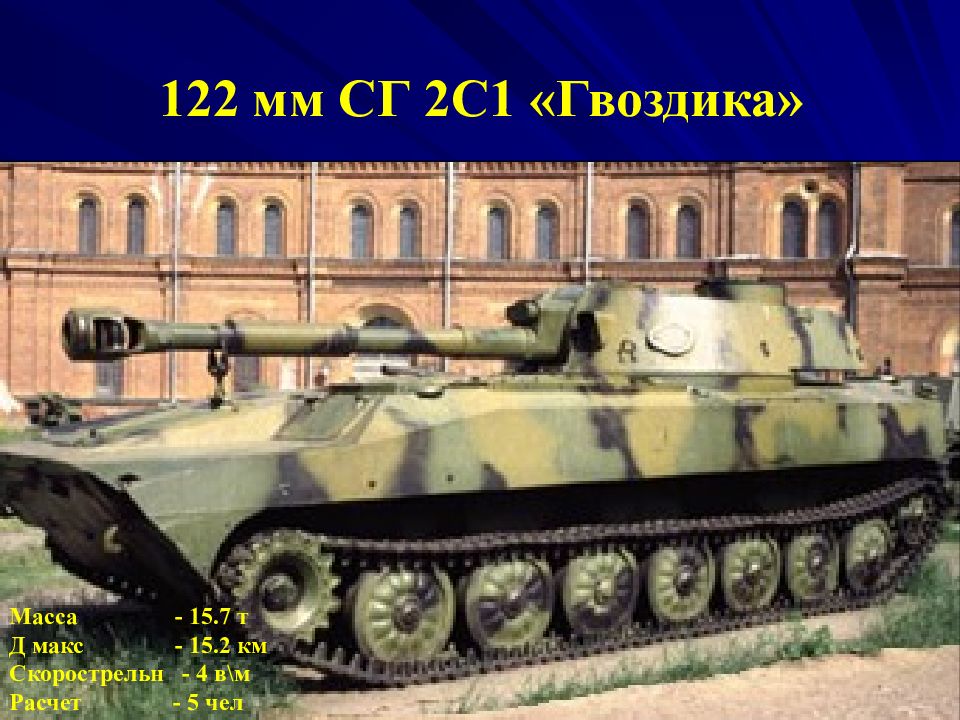

122 мм СГ 2С1 «Гвоздика» Масса - 15.7 т Д макс - 15.2 км Скорострельн - 4 в\м Расчет - 5 чел
152 мм СГ 2С3 «Акация» Масса - 27,5 т Д макс - 17.3 км Скорострельн - 4 в\м Расчет - 6 чел

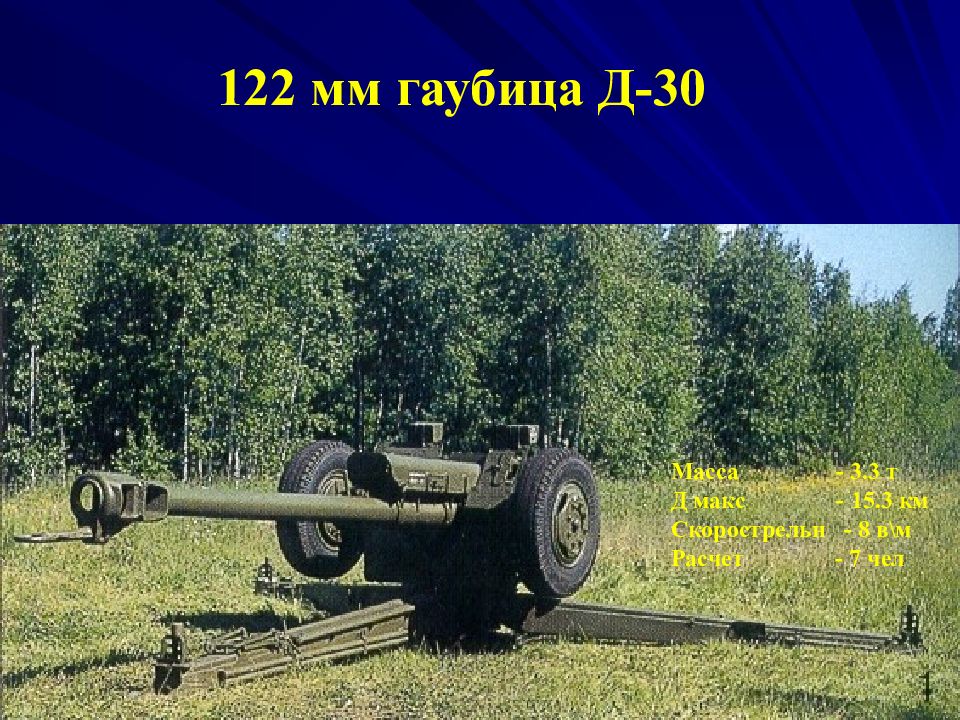

122 мм гаубица Д-30 Масса - 3.3 т Д макс - 15.3 км Скорострельн - 8 в\м Расчет - 7 чел
152 мм СГ 2С19 «Мста-С» Масса - 42 т Д макс - 24,7 км Скорострельн - 8 в\м Расчет - 7 чел
122 мм РСЗО БМ-21 «Град» Масса - 13,7 т Д макс - 20,1 км Время залпа - 20 сек Расчет - 6 чел

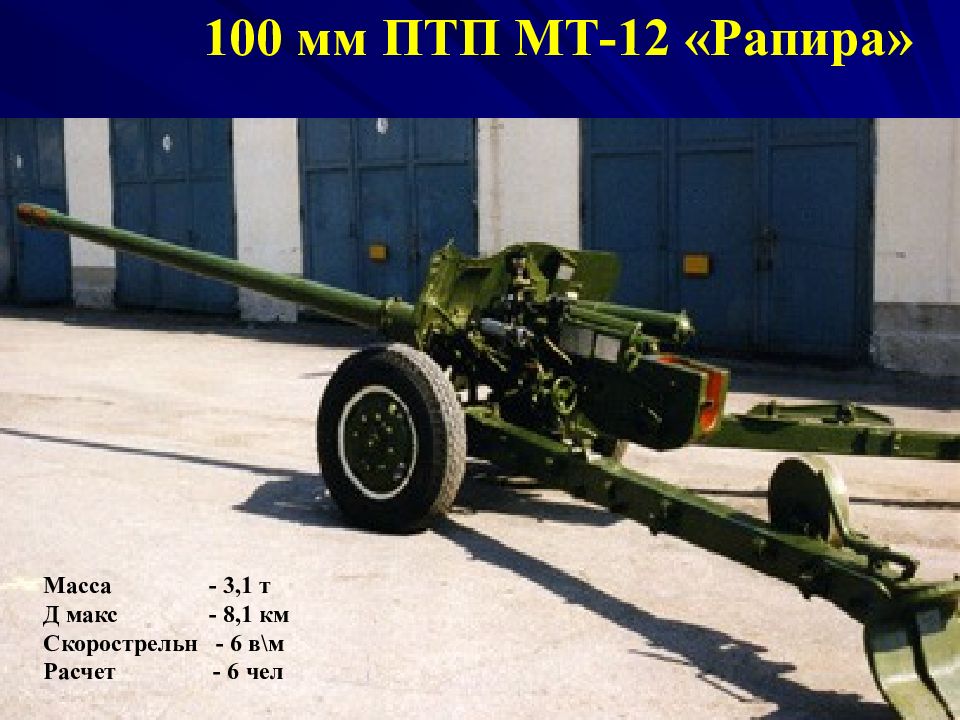

100 мм ПТП МТ-12 «Рапира» Масса - 3,1 т Д макс - 8,1 км Скорострельн - 6 в\м Расчет - 6 чел
Задание на самостоятельную работу: Учебник « Подготовка офицеров запаса СВ », Москва, Воениздат 1989 г., стр.20-37. Вычерченные в ходе лекции схемы. Учебное пособие по теме 3.
Организация и вооружение минометной батареи Миномётная батарея- 58 Управлен 4 Взвод управления 12 Отделение связи 6 Отделение разведки 4 1 ОВ 25 2 ОВ 17 Отделение подвоза боеприпасов-3 ком. мин 4 Радиостанции 2 ПАБ 1 ДАК 3 РПГ – 7 12 Газ 66 8 минометы 58 Личного состава Расчет «Поднос» Расчет «Поднос» Расчет «Поднос» Расчет «Поднос»-5 Расчет «Поднос» Расчет «Поднос» Расчет «Поднос» Расчет «Василёк»-4 наводчик ном. расчета водитель ком. мин наводчик водитель ном. расчета ном. расчета ком. отд. водитель водитель ком. отд. разведчик водитель дальномерщик ком. отд. ст. р\т р\телефонист-3 водитель ком. взвода ст. вычисл. ком. взвода вычисл. ком. взвода Ком. батр. ЗКВР старшина сан. инстр.
