Устройство, текущее содержание и ремонт железнодорожного пути Профессия: монтер пути 4 разряда, сигналист 3 разряда Тема « Электрические рельсосверлильные и рельсорезные станки. Гидравлический инструмент » Петровых Н.М. - преподаватель Екатеринбург- Пассажирского подразделения Свердловского учебного центра профессиональных квалификаций 2020

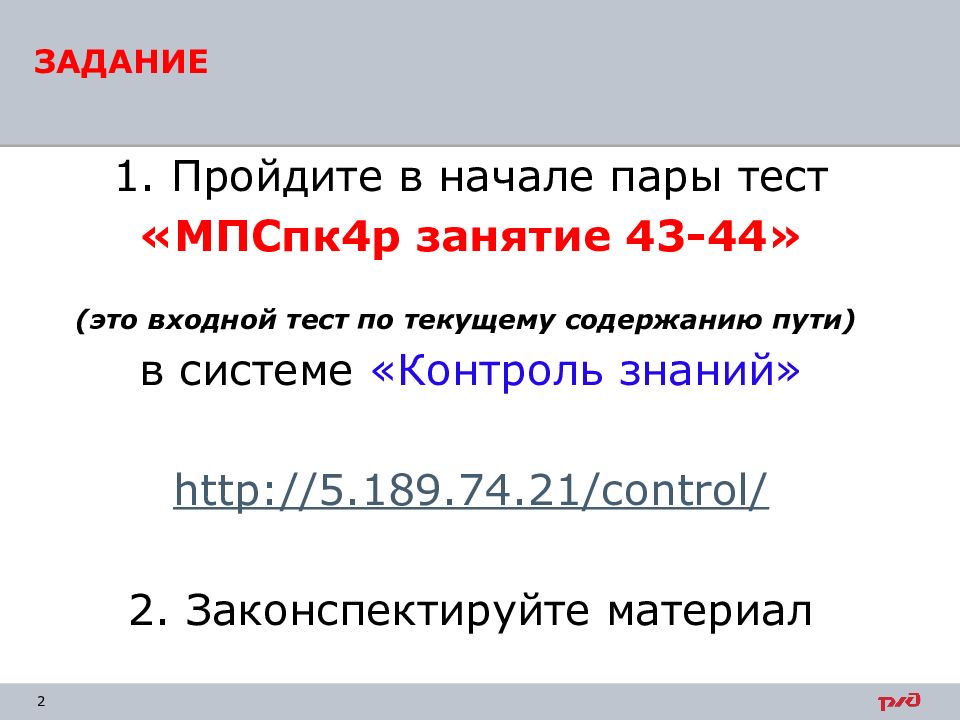

1. Пройдите в начале пары тест « МПСпк4р занятие 43-44» (это входной тест по текущему содержанию пути) в системе «Контроль знаний» http://5.189.74.21/control/ 2. Законспектируйте материал ЗАДАНИЕ
Рельсорезные станки

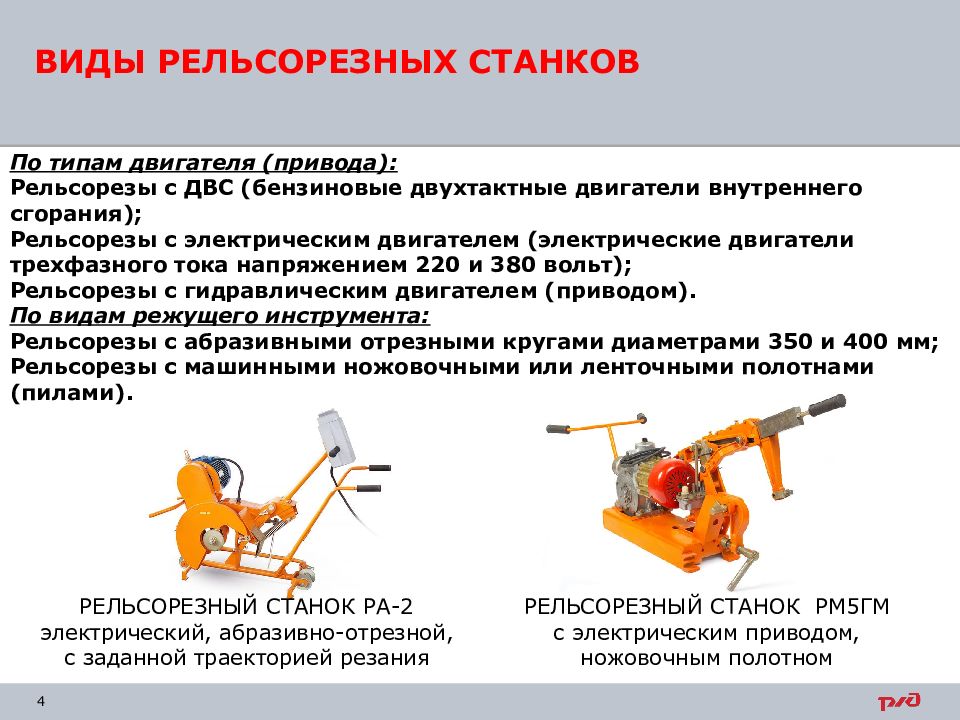

По типам двигателя (привода): Рельсорезы с ДВС (бензиновые двухтактные двигатели внутреннего сгорания); Рельсорезы с электрическим двигателем (электрические двигатели трехфазного тока напряжением 220 и 380 вольт); Рельсорезы с гидравлическим двигателем (приводом). По видам режущего инструмента: Рельсорезы с абразивными отрезными кругами диаметрами 350 и 400 мм; Рельсорезы с машинными ножовочными или ленточными полотнами (пилами ). ВИДЫ РЕЛЬСОРЕЗНЫХ СТАНКОВ РЕЛЬСОРЕЗНЫЙ СТАНОК РМ5ГМ с электрическим приводом, ножовочным полотном РЕЛЬСОРЕЗНЫЙ СТАНОК РА-2 электрический, абразивно-отрезной, с заданной траекторией резания
Рельсорезный станок соответствует всем требованиям системы стандартов РФ по безопасности труда, в том числе по допустимой скорости абразивного круга 80 м/с для ручных станков. Рельсы, разрезанные этим станком, прошли металлографические исследования во ВНИИЖТе и признаны годными к эксплуатации. Установлено устройство защитного отключения. Длина 1055 мм Ширина 600 мм Высота 1030 мм Время резания рельса Р65 60 с Инструмент Отрезной круг 400×4×32 мм, 80 м/с — безопасное резание Тип двигателя Электродвигатель 220/380 В, 50 Гц Мощность двигателя 5,5 кВт Масса 83 кг Технические характеристики
Ещё буквально до 2005 года потребитель имел возможность выбора только среди громоздких и медленных рельсорезных станков производства Калугатрансмаш с электрическими двигателями. Это были станки для резки рельсов моделей: РМ-5ГМ (с ножовочным полотном в качестве режущего инструмента) и РА-2 (с абразивным отрезным кругом ). Автономность данных машин довольно сомнительна, ведь для их работы, например, на перегоне, как минимум дополнительно требовалась электростанция и вес комплекта переваливал за 200 кг. Рельсорезный станок РА-2 с его электродвигателем в 5,5 кВт видится возможным использовать только при возможности питания от постоянной электрической сети. Одновременно с электрическими рельсорезными станками РМ-5ГМ и РА-2 Калугатрансмаш выпускала и первый российский станок с автономным бензиновым двигателем – рельсорез РМК-М, с использованием в конструкции маломощного двигателя от бензопилы Урал-2Т Электрон. На смену вышеописанным моделям рельсорезных станков пришли современные, быстрые, по-настоящему автономные агрегаты весом всего 20-23 кг и мощностью 4,8-5,8 кВт. ВИДЫ РЕЛЬСОРЕЗНЫХ СТАНКОВ

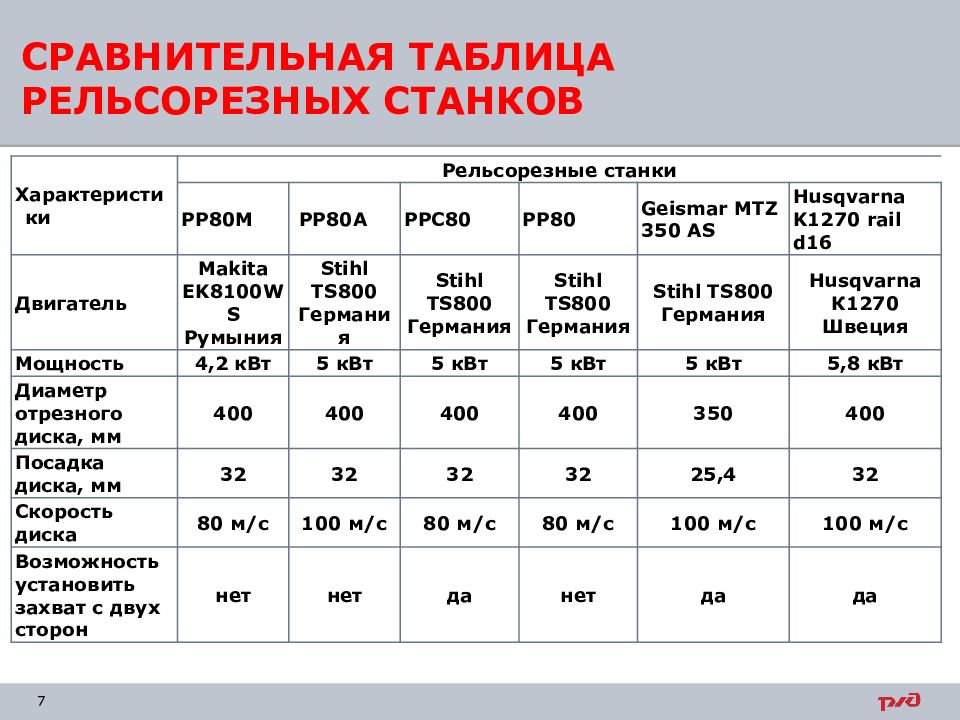

Характеристики Рельсорезные станки РР80М РР80А РРС80 РР80 Geismar MTZ 350 AS Husqvarna K1270 rail d16 Двигатель Makita EK8100WS Румыния Stihl TS800 Германия Stihl TS800 Германия Stihl TS800 Германия Stihl TS800 Германия Husqvarna К1270 Швеция Мощность 4,2 кВт 5 кВт 5 кВт 5 кВт 5 кВт 5,8 кВт Диаметр отрезного диска, мм 400 400 400 400 350 400 Посадка диска, мм 32 32 32 32 25,4 32 Скорость диска 80 м/с 100 м/с 80 м/с 80 м/с 100 м/с 100 м/с Возможность установить захват с двух сторон нет нет да нет да да
Рельсорезный станок РР80М - совместная разработка компании ООО "ЖЕЛДОРМЕХАНИКА " и японской компании Макита. Рельсорез оснащен бензиновым двигателем Makita и предназначен для резки железнодорожных рельсов Р75, Р65, Р50. Для удобства транспортировки захват легко снимается с рамы рельсорезного станка с помощью винта. Захват установливается справа от двигателя, чтобы защитный кожух ремня и сам захват не мешали обзору места реза. Для увеличения ресурса отрезного круга рекомендуется делать рез плавными покачиваниями подвижной части станка. В этом случае исключается чрезмерный нагрев круга и он прослужит дольше. Для экономии расходных материалов рез начинают делать уже использованным диском, а заканчивают новым.
Рельсорезный станок РР80А производства ООО "ЖЕЛДОРМЕХАНИКА" оснащен бензиновым двигателем Штиль и предназначен для резки железнодорожных рельсов Р75, Р65, Р50. Для удобства транспортировки захват легко снимается с рамы рельсорезного станка с помощью винта. Захват устанавливается справа от двигателя, чтобы защитный кожух ремня и сам захват не мешали обзору места реза. К главным преимуществам рельcореза Штиль относятся : безопасность эксплуатации для оператора; удобство и простота использования; надежность немецкого двигателя Штиль; точность реза за счет продуманной конструкции рельсового захвата и отсутствия люфтов; долговечный воздушный фильтр с циклонной предварительной очисткой; пусковое устройство ElastoStart, компенсатор и декомпрессионный клапан.

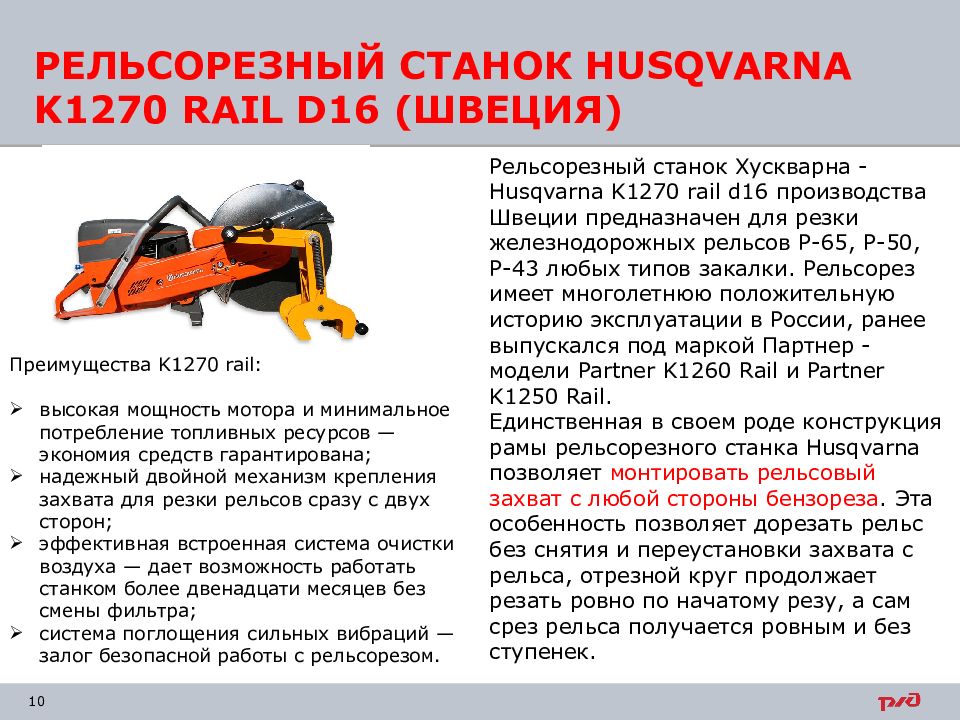

Рельсорезный станок Хускварна - Husqvarna K1270 rail d16 производства Швеции предназначен для резки железнодорожных рельсов Р-65, Р-50, Р-43 любых типов закалки. Рельсорез имеет многолетнюю положительную историю эксплуатации в России, ранее выпускался под маркой Партнер - модели Partner K1260 Rail и Partner K1250 Rail. Единственная в своем роде конструкция рамы рельсорезного станка Husqvarna позволяет монтировать рельсовый захват с любой стороны бензореза. Эта особенность позволяет дорезать рельс без снятия и переустановки захвата с рельса, отрезной круг продолжает резать ровно по начатому резу, а сам срез рельса получается ровным и без ступенек. Преимущества K1270 rail : высокая мощность мотора и минимальное потребление топливных ресурсов — экономия средств гарантирована; надежный двойной механизм крепления захвата для резки рельсов сразу с двух сторон; эффективная встроенная система очистки воздуха — дает возможность работать станком более двенадцати месяцев без смены фильтра; система поглощения сильных вибраций — залог безопасной работы с рельсорезом.
Электрические рельсосверлильные станки

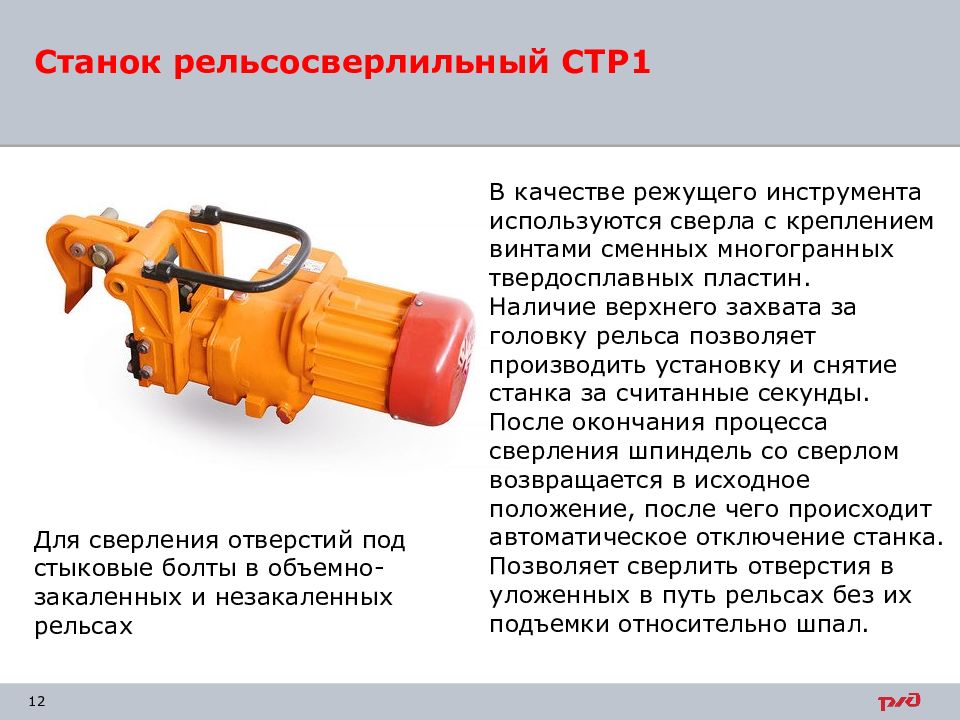

Для сверления отверстий под стыковые болты в объемно-закаленных и незакаленных рельсах В качестве режущего инструмента используются сверла с креплением винтами сменных многогранных твердосплавных пластин. Наличие верхнего захвата за головку рельса позволяет производить установку и снятие станка за считанные секунды. После окончания процесса сверления шпиндель со сверлом возвращается в исходное положение, после чего происходит автоматическое отключение станка. Позволяет сверлить отверстия в уложенных в путь рельсах без их подъемки относительно шпал.

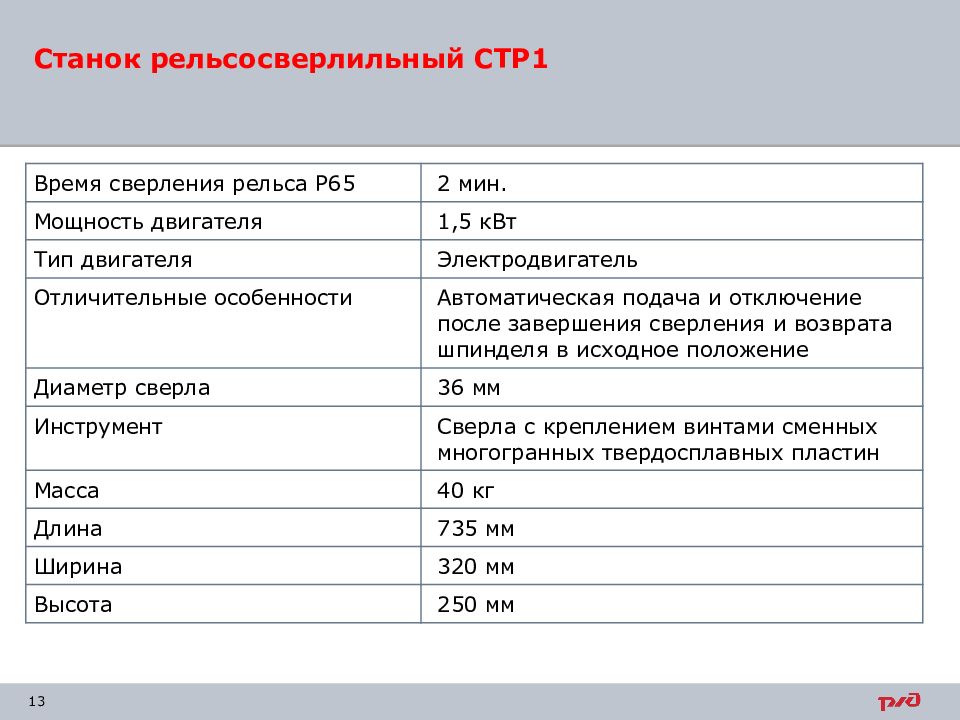

Время сверления рельса Р65 2 мин. Мощность двигателя 1,5 кВт Тип двигателя Электродвигатель Отличительные особенности Автоматическая подача и отключение после завершения сверления и возврата шпинделя в исходное положение Диаметр сверла 36 мм Инструмент Сверла с креплением винтами сменных многогранных твердосплавных пластин Масса 40 кг Длина 735 мм Ширина 320 мм Высота 250 мм

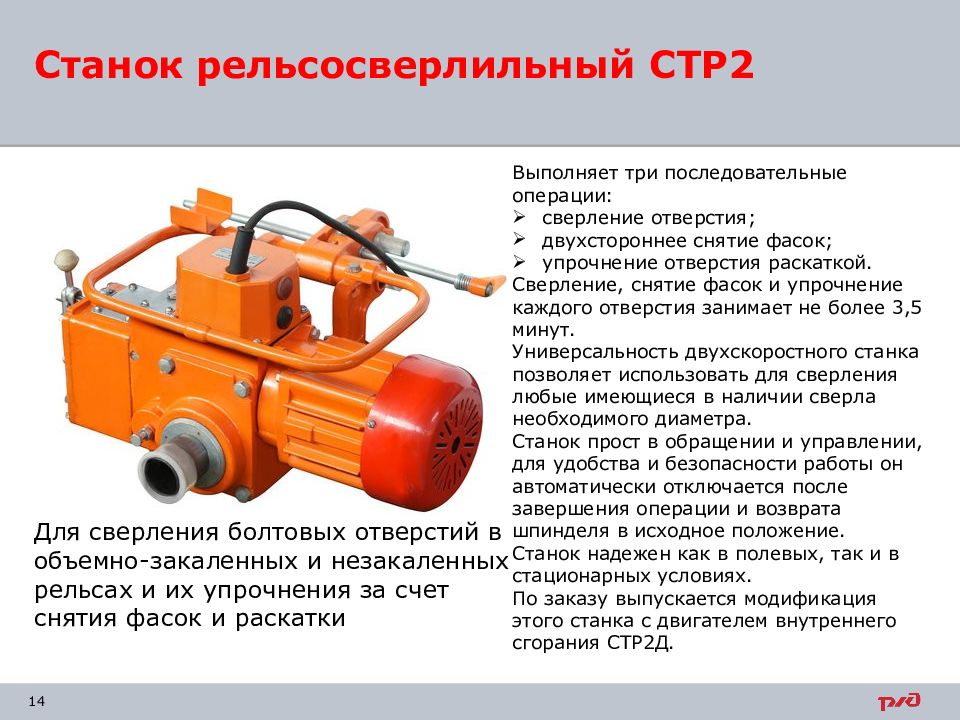

Для сверления болтовых отверстий в объемно-закаленных и незакаленных рельсах и их упрочнения за счет снятия фасок и раскатки Выполняет три последовательные операции: сверление отверстия; двухстороннее снятие фасок; упрочнение отверстия раскаткой. Сверление, снятие фасок и упрочнение каждого отверстия занимает не более 3,5 минут. Универсальность двухскоростного станка позволяет использовать для сверления любые имеющиеся в наличии сверла необходимого диаметра. Станок прост в обращении и управлении, для удобства и безопасности работы он автоматически отключается после завершения операции и возврата шпинделя в исходное положение. Станок надежен как в полевых, так и в стационарных условиях. По заказу выпускается модификация этого станка с двигателем внутреннего сгорания СТР2Д.

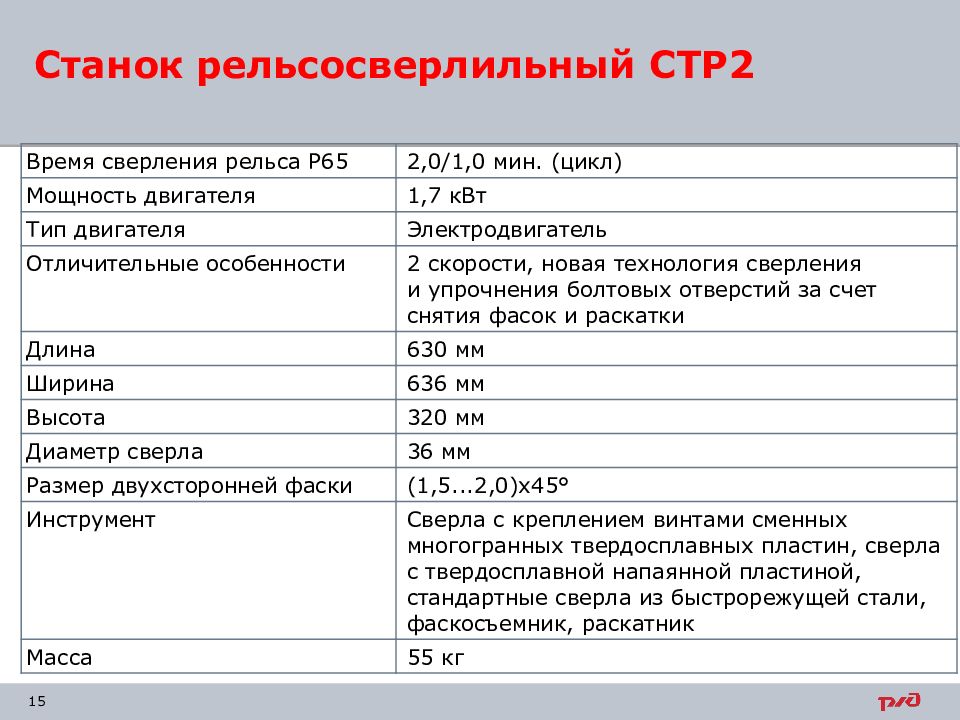

Время сверления рельса Р65 2,0/1,0 мин. (цикл) Мощность двигателя 1,7 кВт Тип двигателя Электродвигатель Отличительные особенности 2 скорости, новая технология сверления и упрочнения болтовых отверстий за счет снятия фасок и раскатки Длина 630 мм Ширина 636 мм Высота 320 мм Диаметр сверла 36 мм Размер двухсторонней фаски (1,5...2,0)х45° Инструмент Сверла с креплением винтами сменных многогранных твердосплавных пластин, сверла с твердосплавной напаянной пластиной, стандартные сверла из быстрорежущей стали, фаскосъемник, раскатник Масса 55 кг

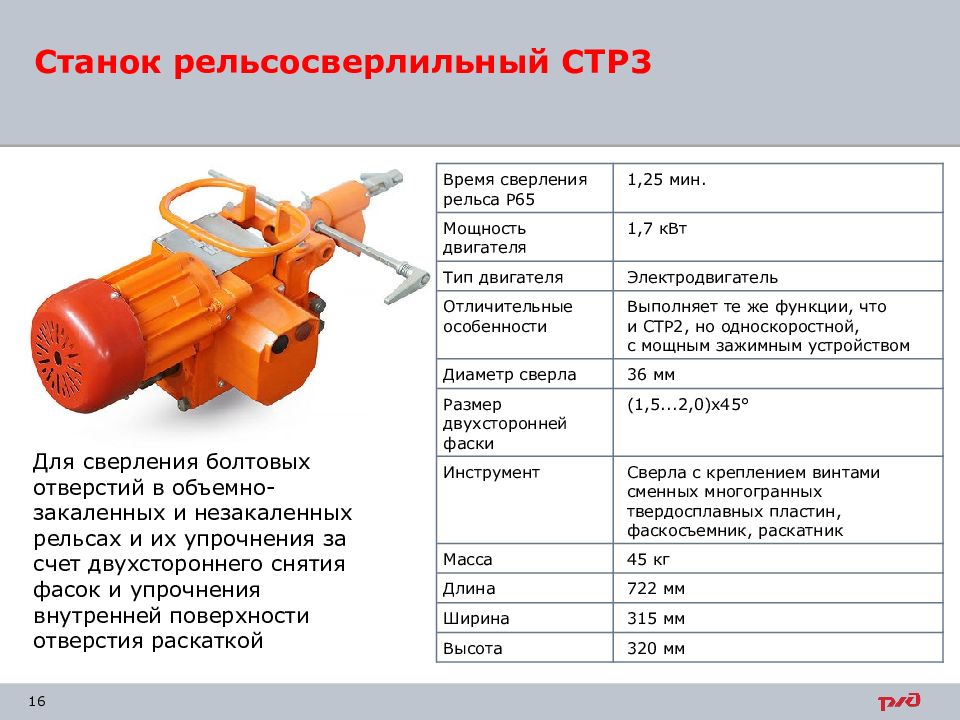

Для сверления болтовых отверстий в объемно-закаленных и незакаленных рельсах и их упрочнения за счет двухстороннего снятия фасок и упрочнения внутренней поверхности отверстия раскаткой Время сверления рельса Р65 1,25 мин. Мощность двигателя 1,7 кВт Тип двигателя Электродвигатель Отличительные особенности Выполняет те же функции, что и СТР2, но односкоростной, с мощным зажимным устройством Диаметр сверла 36 мм Размер двухсторонней фаски (1,5...2,0)х45° Инструмент Сверла с креплением винтами сменных многогранных твердосплавных пластин, фаскосъемник, раскатник Масса 45 кг Длина 722 мм Ширина 315 мм Высота 320 мм

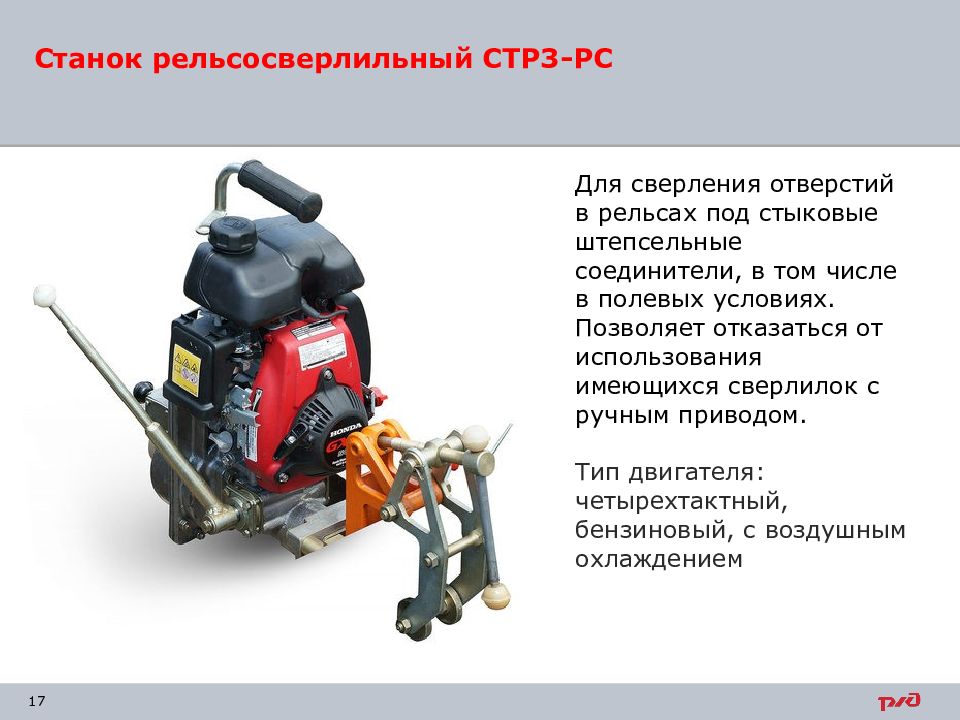

Для сверления отверстий в рельсах под стыковые штепсельные соединители, в том числе в полевых условиях. Позволяет отказаться от использования имеющихся сверлилок с ручным приводом. Тип двигателя: четырехтактный, бензиновый, с воздушным охлаждением
Рельсошлифовальные станки

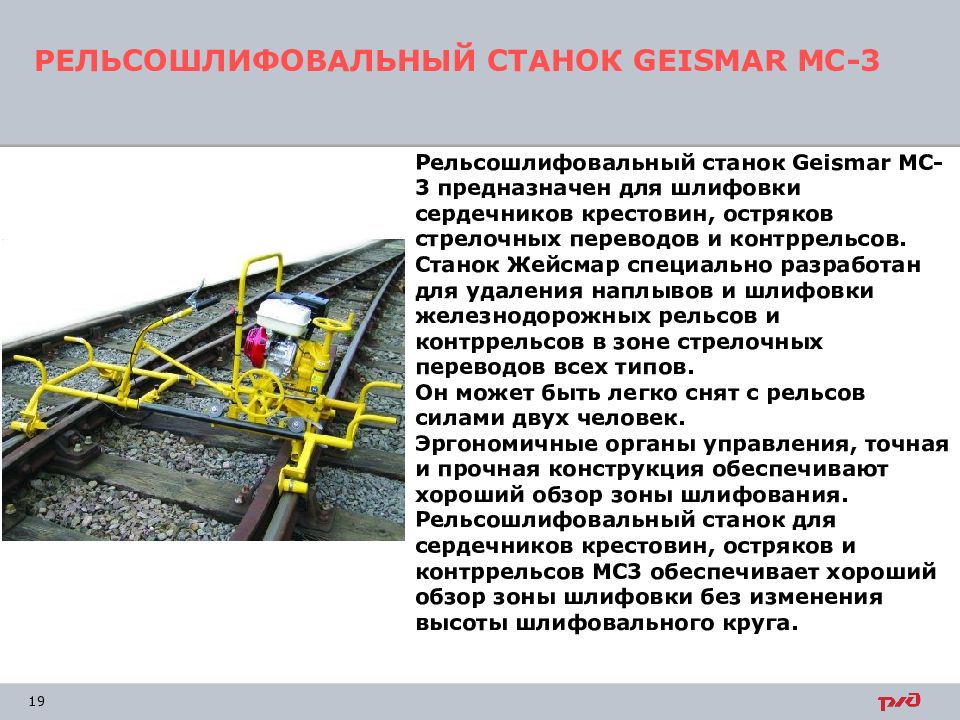

Рельсошлифовальный станок Geismar MC-3 предназначен для шлифовки сердечников крестовин, остряков стрелочных переводов и контррельсов. Станок Жейсмар специально разработан для удаления наплывов и шлифовки железнодорожных рельсов и контррельсов в зоне стрелочных переводов всех типов. Он может быть легко снят с рельсов силами двух человек. Эргономичные органы управления, точная и прочная конструкция обеспечивают хороший обзор зоны шлифования. Рельсошлифовальный станок для сердечников крестовин, остряков и контррельсов MC3 обеспечивает хороший обзор зоны шлифовки без изменения высоты шлифовального круга.

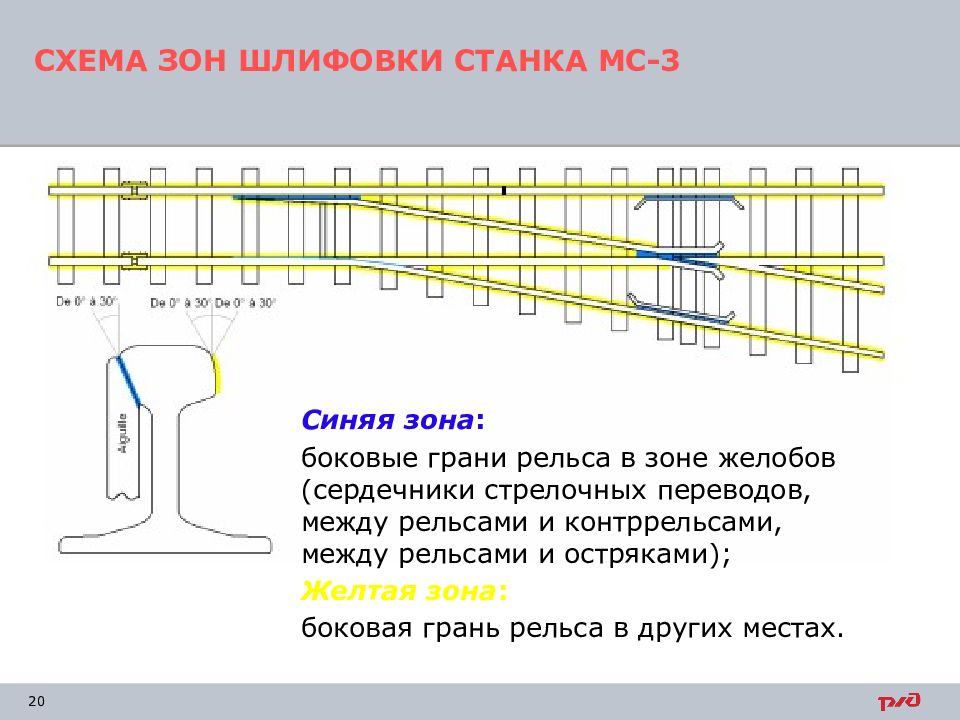

Синяя зона : боковые грани рельса в зоне желобов (сердечники стрелочных переводов, между рельсами и контррельсами, между рельсами и остряками); Желтая зона : боковая грань рельса в других местах. СХЕМА ЗОН ШЛИФОВКИ СТАНКА MС-3

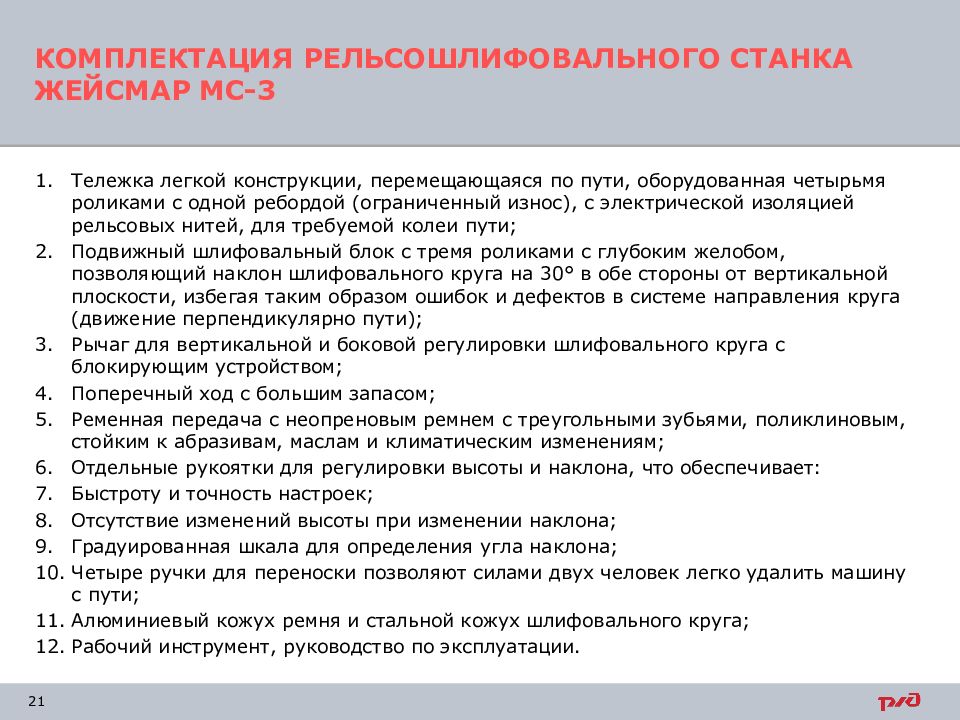

Тележка легкой конструкции, перемещающаяся по пути, оборудованная четырьмя роликами с одной ребордой (ограниченный износ), с электрической изоляцией рельсовых нитей, для требуемой колеи пути; Подвижный шлифовальный блок с тремя роликами с глубоким желобом, позволяющий наклон шлифовального круга на 30° в обе стороны от вертикальной плоскости, избегая таким образом ошибок и дефектов в системе направления круга (движение перпендикулярно пути); Рычаг для вертикальной и боковой регулировки шлифовального круга с блокирующим устройством; Поперечный ход с большим запасом; Ременная передача с неопреновым ремнем с треугольными зубьями, поликлиновым, стойким к абразивам, маслам и климатическим изменениям; Отдельные рукоятки для регулировки высоты и наклона, что обеспечивает: Быстроту и точность настроек; Отсутствие изменений высоты при изменении наклона; Градуированная шкала для определения угла наклона; Четыре ручки для переноски позволяют силами двух человек легко удалить машину с пути; Алюминиевый кожух ремня и стальной кожух шлифовального круга; Рабочий инструмент, руководство по эксплуатации. КОМПЛЕКТАЦИЯ РЕЛЬСОШЛИФОВАЛЬНОГО СТАНКА ЖЕЙСМАР MС-3

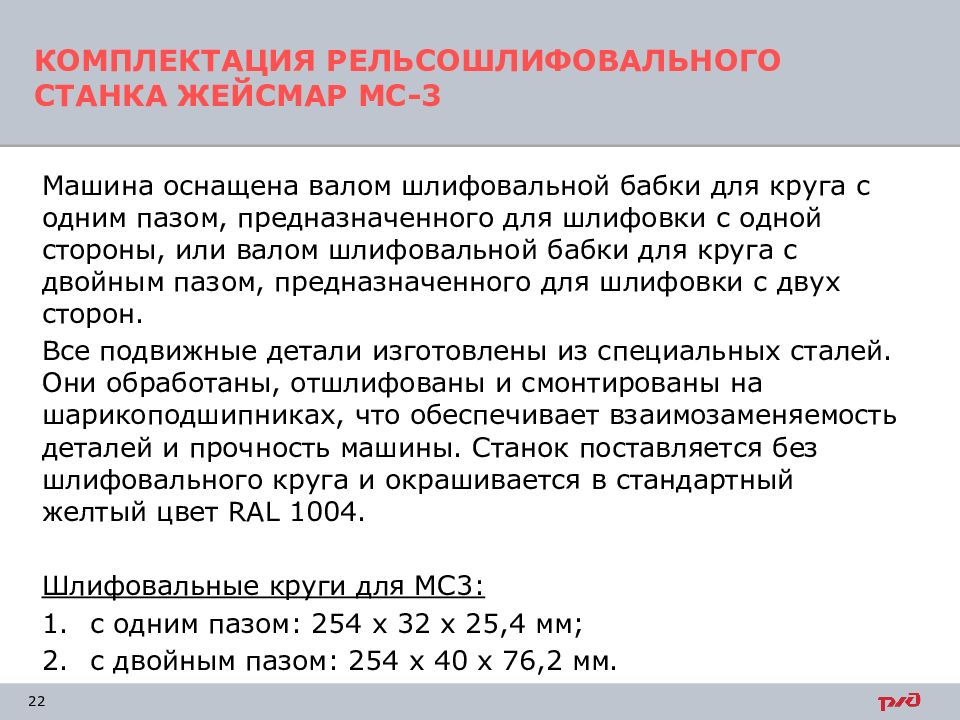

Машина оснащена валом шлифовальной бабки для круга с одним пазом, предназначенного для шлифовки с одной стороны, или валом шлифовальной бабки для круга с двойным пазом, предназначенного для шлифовки с двух сторон. Все подвижные детали изготовлены из специальных сталей. Они обработаны, отшлифованы и смонтированы на шарикоподшипниках, что обеспечивает взаимозаменяемость деталей и прочность машины. Станок поставляется без шлифовального круга и окрашивается в стандартный желтый цвет RAL 1004. Шлифовальные круги для MC3: с одним пазом: 254 x 32 x 25,4 мм; с двойным пазом: 254 x 40 x 76,2 мм. КОМПЛЕКТАЦИЯ РЕЛЬСОШЛИФОВАЛЬНОГО СТАНКА ЖЕЙСМАР MС-3
Устройство освещения шлифовального круга Защита от искр Тормозное устройство ролика машины с рукояткой «защиты бдительности» Тормозное устройство для двух роликов машины с рукояткой (парковка) Ручная регулировка скорости Тележка с шиной для удаления с пути, установки на путь и перемещения по обочине Стандартный упор для разворота Защитный чехол Устройство отбора мощности для использования гибкой трансмиссии привода шлифовального шпинделя Гибкие трансмиссии (для использования ручных шлифовальных шпинделей) Ручные шлифовальные шпиндели Для гибкой трансмиссии: прямой шлифовальный шпиндель для шлифовки сердечников крестовин, шейки и торцов рельса; угловой шлифовальный шпиндель для шлифовки сварных стыков. АКСЕССУАРЫ И ОПЦИИ ЖЕЙСМАР MС-3

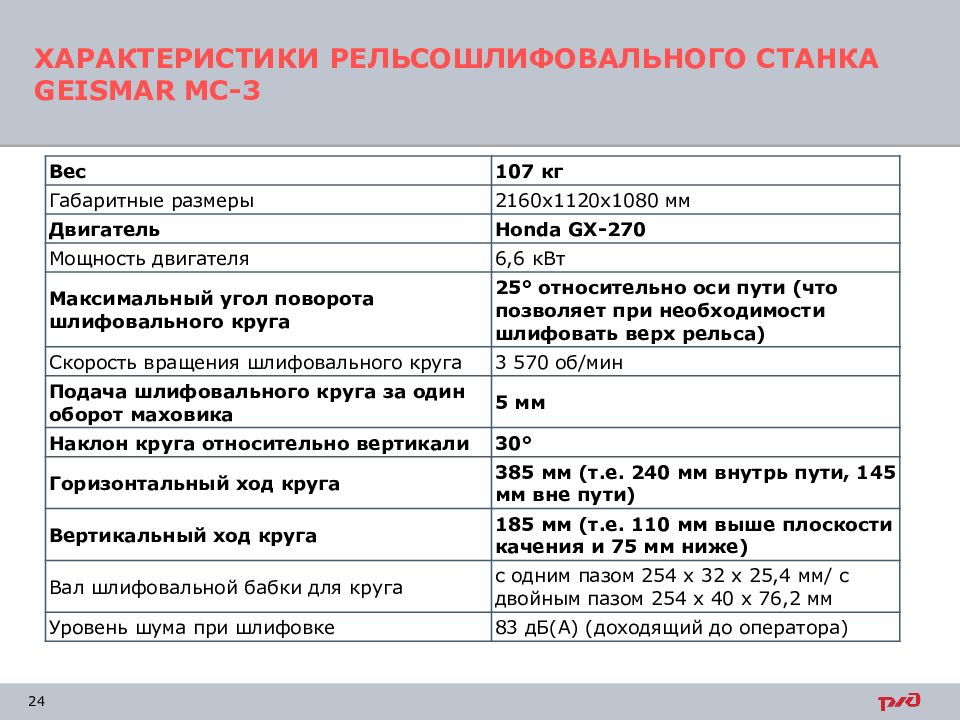

Вес 107 кг Габаритные размеры 2160х1120х1080 мм Двигатель Honda GX-270 Мощность двигателя 6,6 кВт Максимальный угол поворота шлифовального круга 25° относительно оси пути (что позволяет при необходимости шлифовать верх рельса) Скорость вращения шлифовального круга 3 570 об/мин Подача шлифовального круга за один оборот маховика 5 мм Наклон круга относительно вертикали 30° Горизонтальный ход круга 385 мм (т.е. 240 мм внутрь пути, 145 мм вне пути) Вертикальный ход круга 185 мм (т.е. 110 мм выше плоскости качения и 75 мм ниже) Вал шлифовальной бабки для круга с одним пазом 254 x 32 x 25,4 мм/ с двойным пазом 254 x 40 x 76,2 мм Уровень шума при шлифовке 83 дБ(A) (доходящий до оператора)

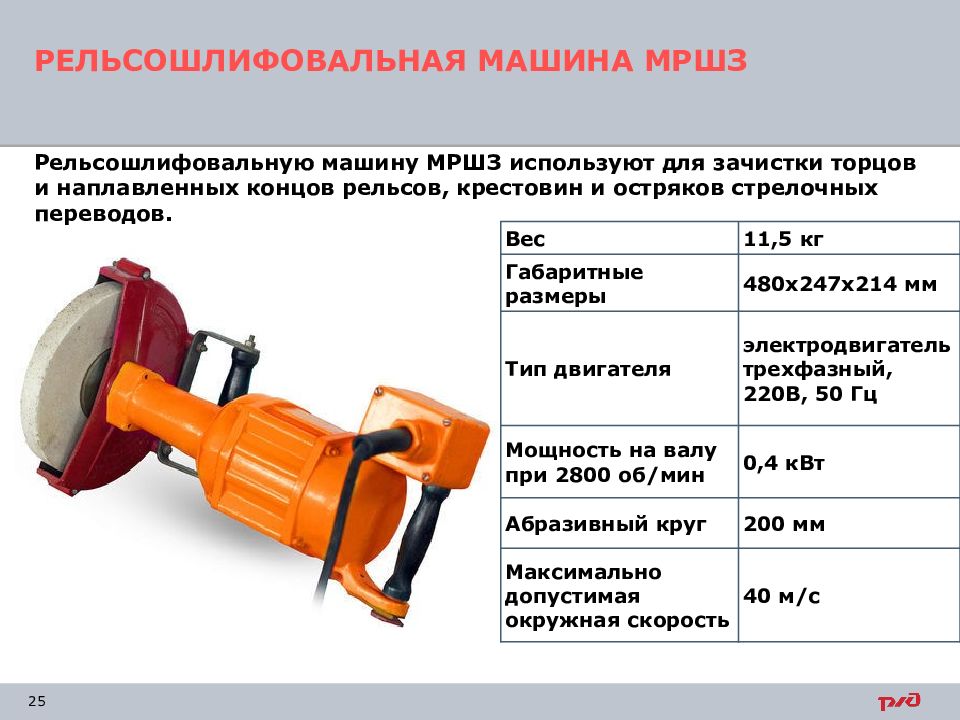

Рельсошлифовальную машину МРШЗ используют для зачистки торцов и наплавленных концов рельсов, крестовин и остряков стрелочных переводов. Вес 11,5 кг Габаритные размеры 480x247x214 мм Тип двигателя электродвигатель трехфазный, 220В, 50 Гц Мощность на валу при 2800 об/мин 0,4 кВт Абразивный круг 200 мм Максимально допустимая окружная скорость 40 м/с

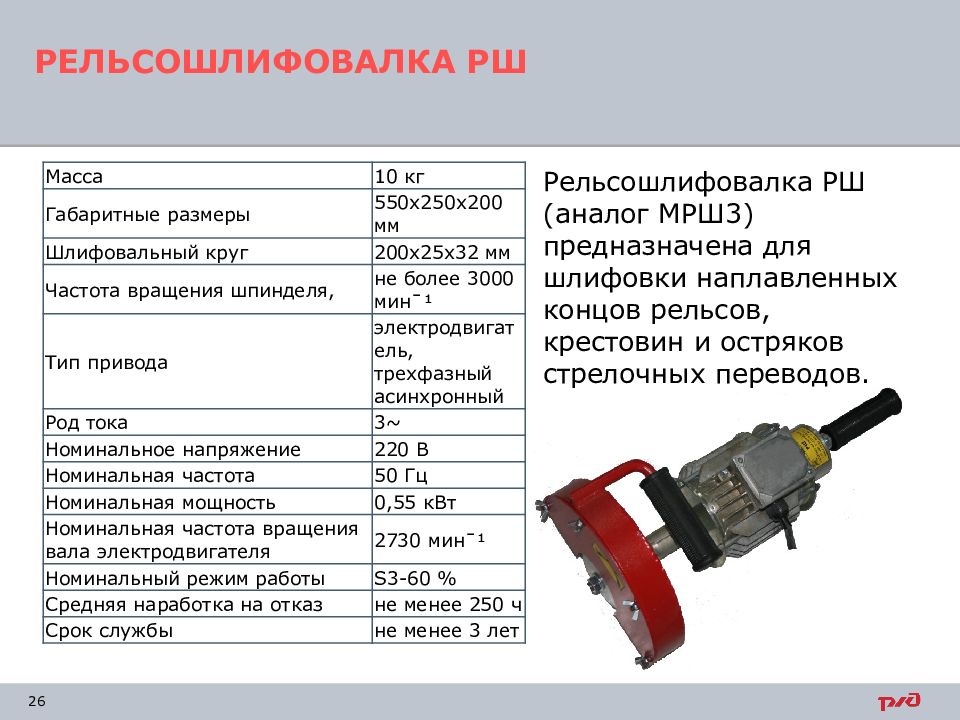

Рельсошлифовалка РШ (аналог МРШ3) предназначена для шлифовки наплавленных концов рельсов, крестовин и остряков стрелочных переводов. РЕЛЬСОШЛИФОВАЛКА РШ Масса 10 кг Габаритные размеры 550х250х200 мм Шлифовальный круг 200х25х32 мм Частота вращения шпинделя, не более 3000 минˉ¹ Тип привода электродвигатель, трехфазный асинхронный Род тока 3~ Номинальное напряжение 220 В Номинальная частота 50 Гц Номинальная мощность 0,55 кВт Номинальная частота вращения вала электродвигателя 2730 минˉ¹ Номинальный режим работы S3-60 % Средняя наработка на отказ не менее 250 ч Срок службы не менее 3 лет

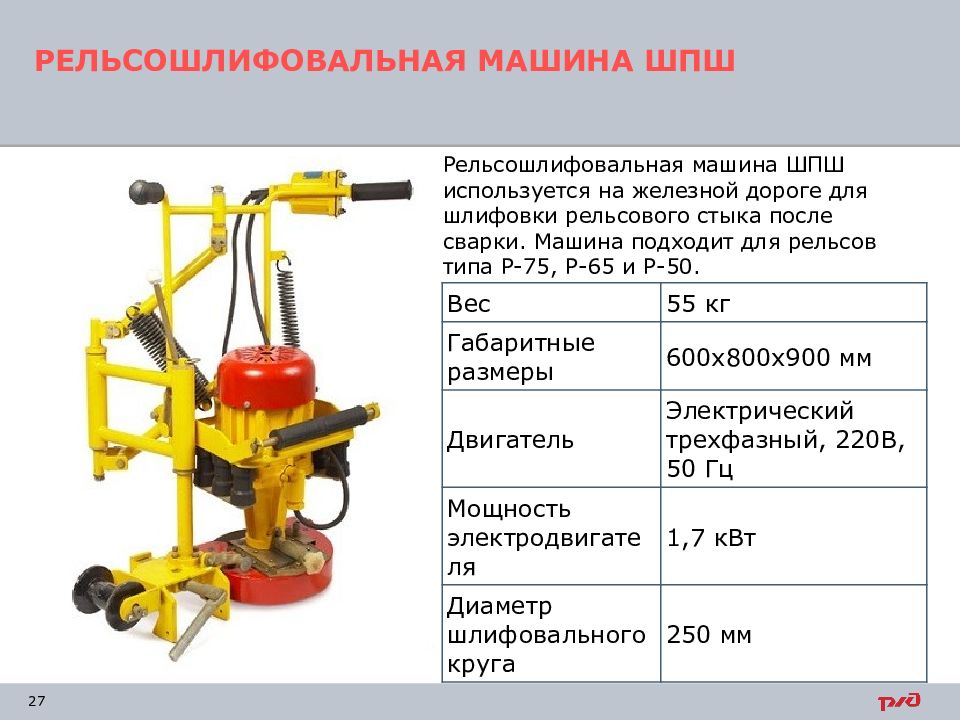

Рельсошлифовальная машина ШПШ используется на железной дороге для шлифовки рельсового стыка после сварки. Машина подходит для рельсов типа Р-75, Р-65 и Р-50. РЕЛЬСОШЛИФОВАЛЬНАЯ МАШИНА ШПШ Вес 55 кг Габаритные размеры 600х800х900 мм Двигатель Электрический трехфазный, 220В, 50 Гц Мощность электродвигателя 1,7 кВт Диаметр шлифовального круга 250 мм
Рельсошлифовальная машина 2152 предназначена для шлифования крестовин Р50, Р65 типов 1/9, 1/11, 1/18 перед и после наплавки металла, шлифования наплавленных концов рельсов, снятия боковых накатов со стрелочных переводов и рельсов. СТАНОК РЕЛЬСОШЛИФОВАЛЬНЫЙ 2152 Вес 58 кг Габаритные размеры 1475x1780x1015 мм Тип двигателя электродвигатель трехфазный, 220В, 50 Гц Мощность на валу при 2800 об/мин 1,7 кВт Абразивный круг 250 мм Максимально допустимая окружная скорость 40 м/с Длина копирных линеек 1600 мм Размер шлифкругов 250х32х32 14А 40 м/с

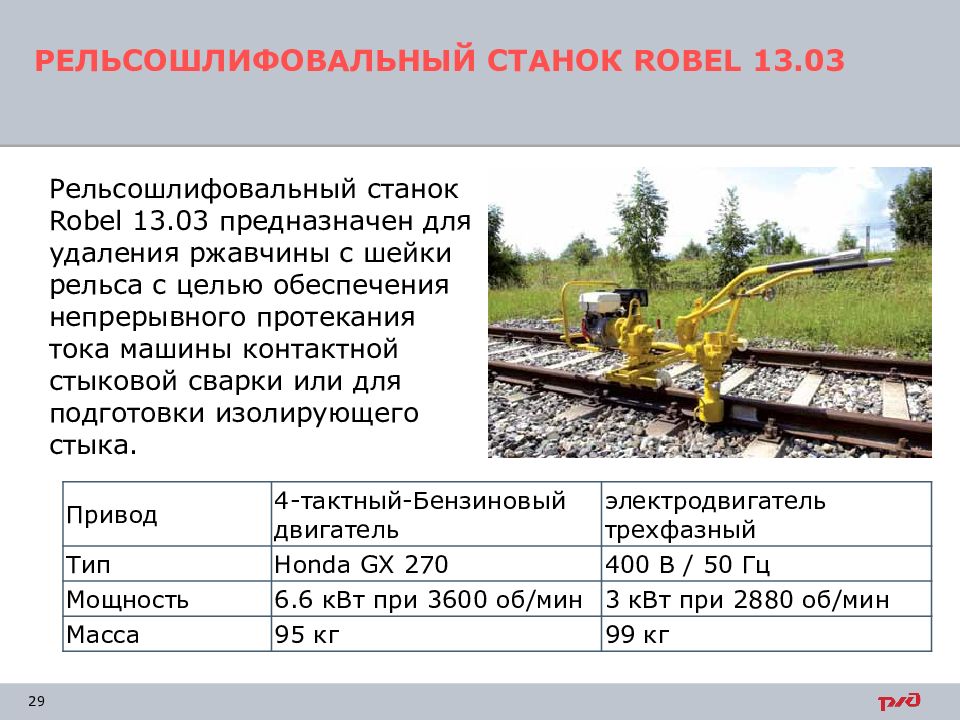

Рельсошлифовальный станок Robel 13.03 предназначен для удаления ржавчины с шейки рельса с целью обеспечения непрерывного протекания тока машины контактной стыковой сварки или для подготовки изолирующего стыка. РЕЛЬСОШЛИФОВАЛЬНЫЙ СТАНОК ROBEL 13.03 Привод 4-тактный-Бензиновый двигатель электродвигатель трехфазный Тип Honda GX 270 400 В / 50 Гц Мощность 6.6 кВт при 3600 об/мин 3 кВт при 2880 об/мин Масса 95 кг 99 кг

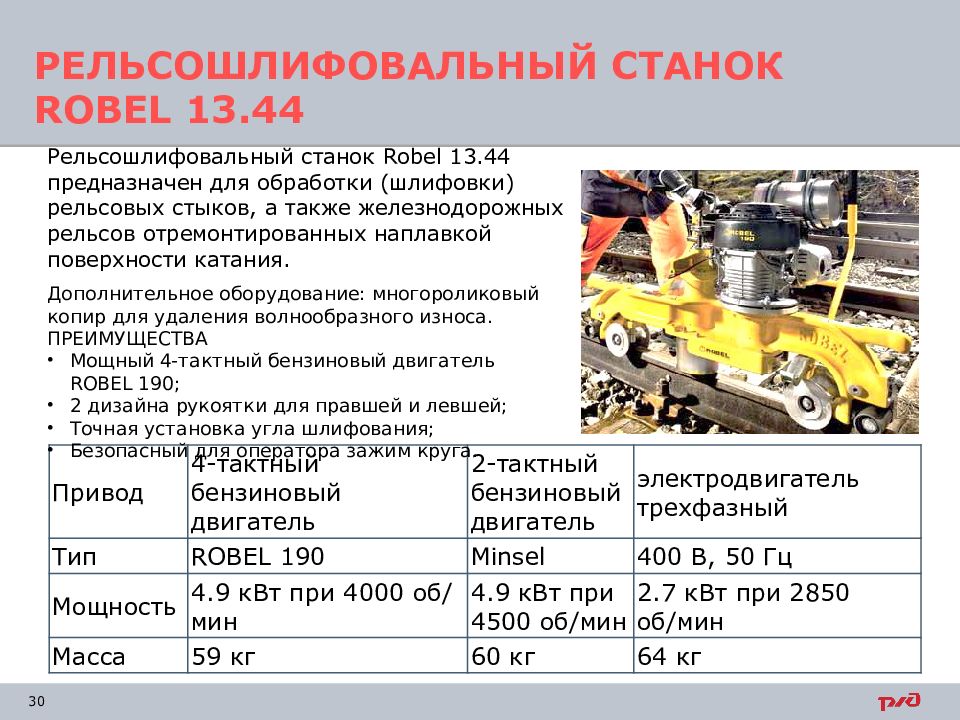

Рельсошлифовальный станок Robel 13.44 предназначен для обработки (шлифовки) рельсовых стыков, а также железнодорожных рельсов отремонтированных наплавкой поверхности катания. РЕЛЬСОШЛИФОВАЛЬНЫЙ СТАНОК ROBEL 13.44 Привод 4-тактный бензиновый двигатель 2-тактный бензиновый двигатель электродвигатель трехфазный Тип ROBEL 190 Minsel 400 В, 50 Гц Мощность 4.9 кВт при 4000 об/мин 4.9 кВт при 4500 об/мин 2.7 кВт при 2850 об/мин Масса 59 кг 60 кг 64 кг Дополнительное оборудование: многороликовый копир для удаления волнообразного износа. ПРЕИМУЩЕСТВА Мощный 4-тактный бензиновый двигатель ROBEL 190; 2 дизайна рукоятки для правшей и левшей; Точная установка угла шлифования; Безопасный для оператора зажим круга.

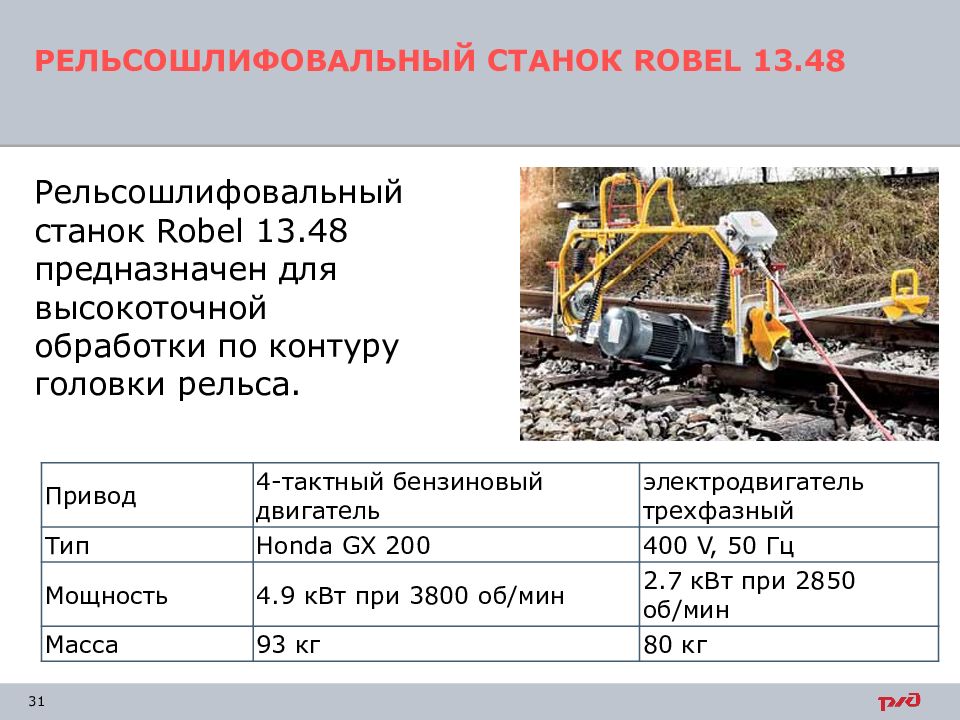

Рельсошлифовальный станок Robel 13.48 предназначен для высокоточной обработки по контуру головки рельса. РЕЛЬСОШЛИФОВАЛЬНЫЙ СТАНОК ROBEL 13.48 Привод 4-тактный бензиновый двигатель электродвигатель трехфазный Тип Honda GX 200 400 V, 50 Гц Мощность 4.9 кВт при 3800 об/мин 2.7 кВт при 2850 об/мин Масса 93 кг 80 кг
Рельсошлифовальный станок Robel 13.61 предназначен для очистки мест наплава на остряках, крестовинах, рамных рельсах и контррельсах, а так же для удаления заусенцев с головки рельсов и стрелочных переводов; самое высокое качество шлифовки. ШЛИФОВАЛЬНЫЙ СТАНОК ROBEL 13.61 Привод 4-тактный-Бензиновый двигатель электродвигатель трехфазный Тип Honda GX 200 400 V, 50 Hz Мощность 4.9 kW при 3800 об/мин 3 kW при 2880 об/мин Масса 101 kg 110 kg

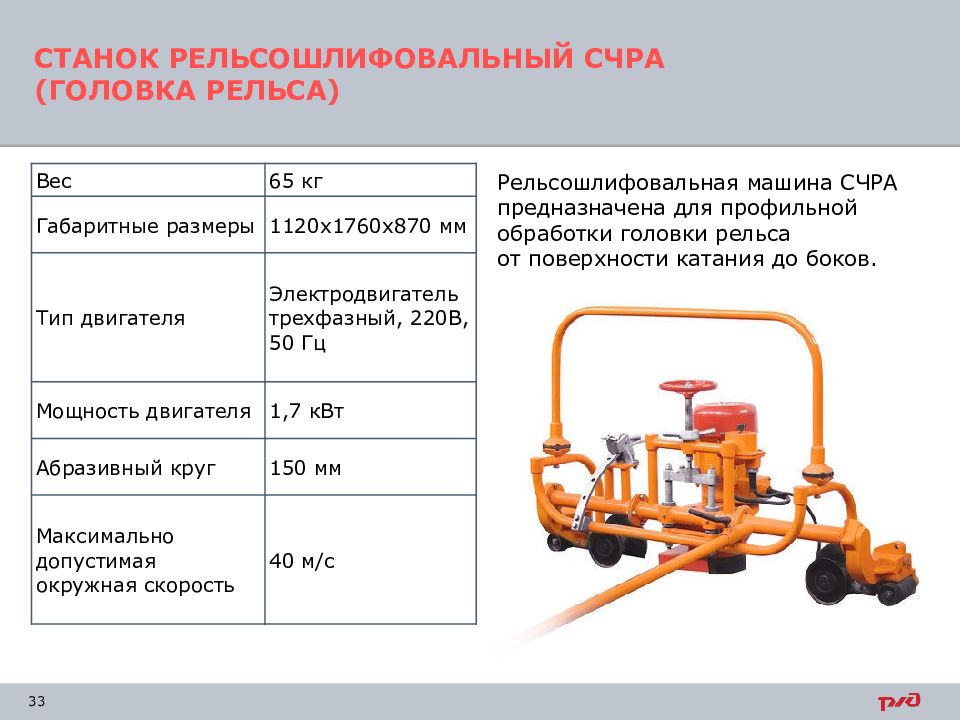

Рельсошлифовальная машина СЧРА предназначена для профильной обработки головки рельса от поверхности катания до боков. СТАНОК РЕЛЬСОШЛИФОВАЛЬНЫЙ СЧРА ( ГОЛОВКА РЕЛЬСА) Вес 65 кг Габаритные размеры 1120x1760x870 мм Тип двигателя Электродвигатель трехфазный, 220В, 50 Гц Мощность двигателя 1,7 кВт Абразивный круг 150 мм Максимально допустимая окружная скорость 40 м/с

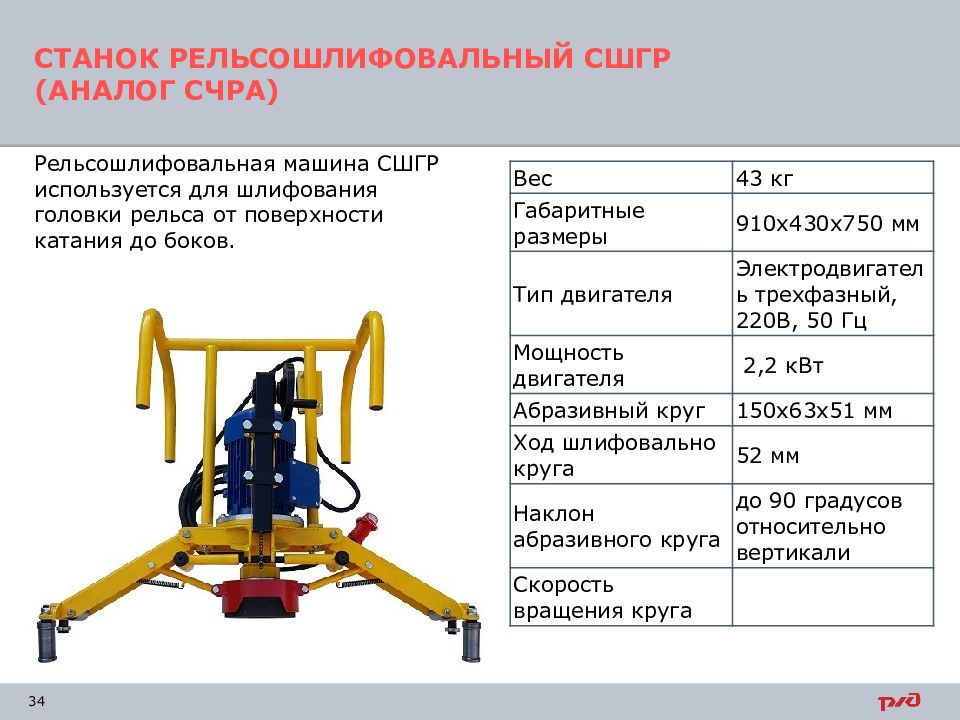

Рельсошлифовальная машина СШГР используется для шлифования головки рельса от поверхности катания до боков. СТАНОК РЕЛЬСОШЛИФОВАЛЬНЫЙ СШГР ( АНАЛОГ СЧРА) Вес 43 кг Габаритные размеры 910x430x750 мм Тип двигателя Электродвигатель трехфазный, 220В, 50 Гц Мощность двигателя 2,2 кВт Абразивный круг 150х63х51 мм Ход шлифовально круга 52 мм Наклон абразивного круга до 90 градусов относительно вертикали Скорость вращения круга

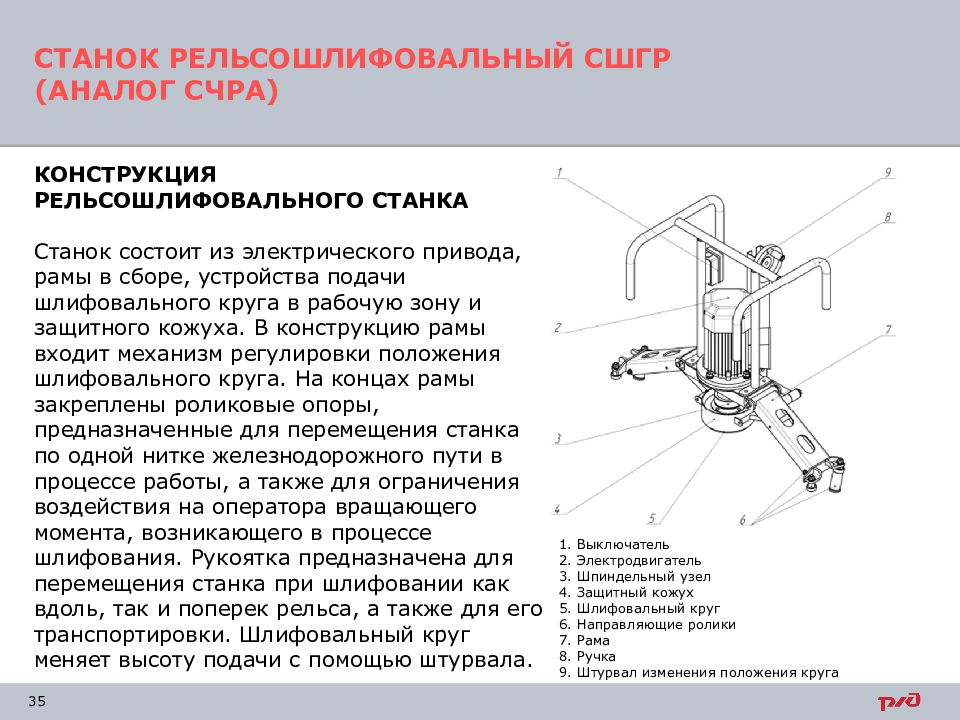

КОНСТРУКЦИЯ РЕЛЬСОШЛИФОВАЛЬНОГО СТАНКА Станок состоит из электрического привода, рамы в сборе, устройства подачи шлифовального круга в рабочую зону и защитного кожуха. В конструкцию рамы входит механизм регулировки положения шлифовального круга. На концах рамы закреплены роликовые опоры, предназначенные для перемещения станка по одной нитке железнодорожного пути в процессе работы, а также для ограничения воздействия на оператора вращающего момента, возникающего в процессе шлифования. Рукоятка предназначена для перемещения станка при шлифовании как вдоль, так и поперек рельса, а также для его транспортировки. Шлифовальный круг меняет высоту подачи с помощью штурвала. 1. Выключатель 2. Электродвигатель 3. Шпиндельный узел 4. Защитный кожух 5. Шлифовальный круг 6. Направляющие ролики 7. Рама 8. Ручка 9. Штурвал изменения положения круга

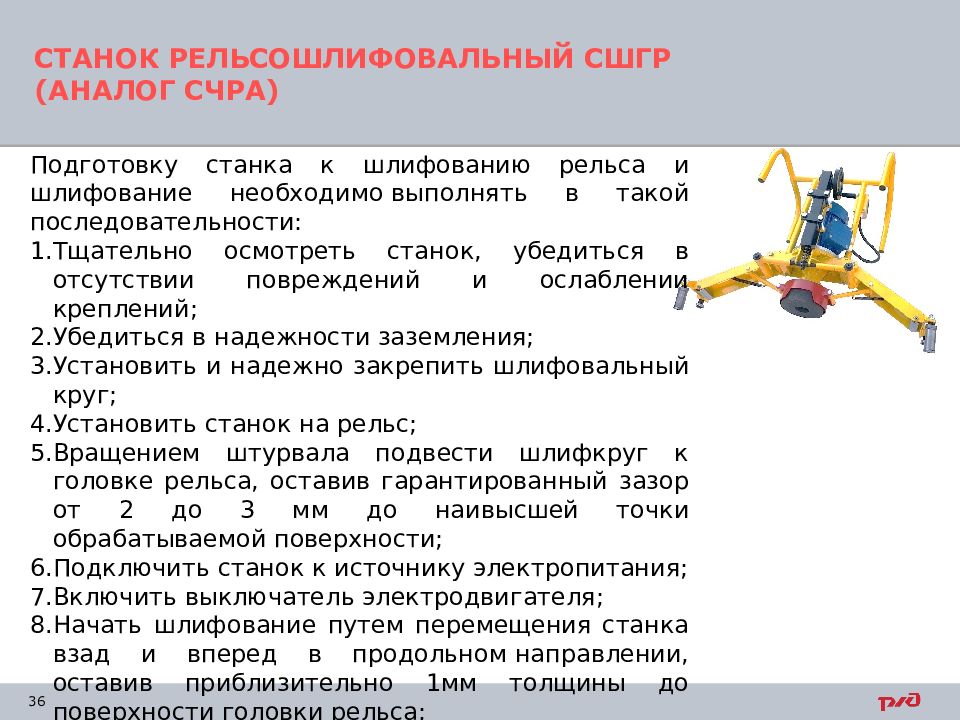

Подготовку станка к шлифованию рельса и шлифование необходимо выполнять в такой последовательности: Тщательно осмотреть станок, убедиться в отсутствии повреждений и ослаблении креплений; Убедиться в надежности заземления; Установить и надежно закрепить шлифовальный круг; Установить станок на рельс; Вращением штурвала подвести шлифкруг к головке рельса, оставив гарантированный зазор от 2 до 3 мм до наивысшей точки обрабатываемой поверхности; Подключить станок к источнику электропитания; Включить выключатель электродвигателя; Начать шлифование путем перемещения станка взад и вперед в продольном направлении, оставив приблизительно 1мм толщины до поверхности головки рельса; При каждом проходе поворачивать на часть оборота штурвал подачи шлифкруга ;

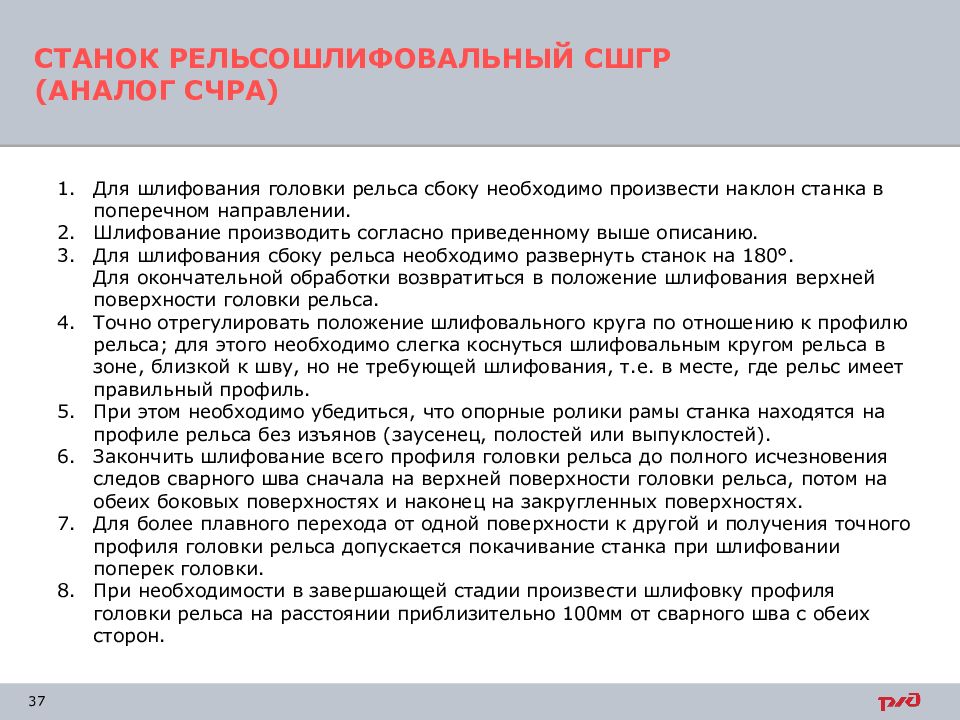

Для шлифования головки рельса сбоку необходимо произвести наклон станка в поперечном направлении. Шлифование производить согласно приведенному выше описанию. Для шлифования сбоку рельса необходимо развернуть станок на 180°. Для окончательной обработки возвратиться в положение шлифования верхней поверхности головки рельса. Точно отрегулировать положение шлифовального круга по отношению к профилю рельса; для этого необходимо слегка коснуться шлифовальным кругом рельса в зоне, близкой к шву, но не требующей шлифования, т.е. в месте, где рельс имеет правильный профиль. При этом необходимо убедиться, что опорные ролики рамы станка находятся на профиле рельса без изъянов (заусенец, полостей или выпуклостей). Закончить шлифование всего профиля головки рельса до полного исчезновения следов сварного шва сначала на верхней поверхности головки рельса, потом на обеих боковых поверхностях и наконец на закругленных поверхностях. Для более плавного перехода от одной поверхности к другой и получения точного профиля головки рельса допускается покачивание станка при шлифовании поперек головки. При необходимости в завершающей стадии произвести шлифовку профиля головки рельса на расстоянии приблизительно 100мм от сварного шва с обеих сторон.
Гидравлический инструмент
Для подъема и рихтовки рельсошпальной решетки в ходе работ по ремонту и текущему содержанию железнодорожного пути 10 тс
Для подъема и рихтовки рельсошпальной решетки в ходе работ по ремонту и текущему содержанию железнодорожного пути 12 тс
Для подъема рельсошпальной решетки в ходе работ по ремонту и текущему содержанию железнодорожного пути 20 тс
Для продольной передвижки рельсов с целью восстановления нормальных стыковых зазоров 25 тс
Для регулировки стыковых зазоров при укладке путеукладочным краном очередных звеньев пути, за которыми еще не уложены последующие звенья 25 тс
Для поперечной сдвижки железнодорожного пути в плане 8 тс Рихтовщик гидравлический РГ8
Для введения плетей бесстыкового пути в расчетный температурно-напряженный интервал 62 тс
Для поперечной сдвижки пути в плане 240 кН

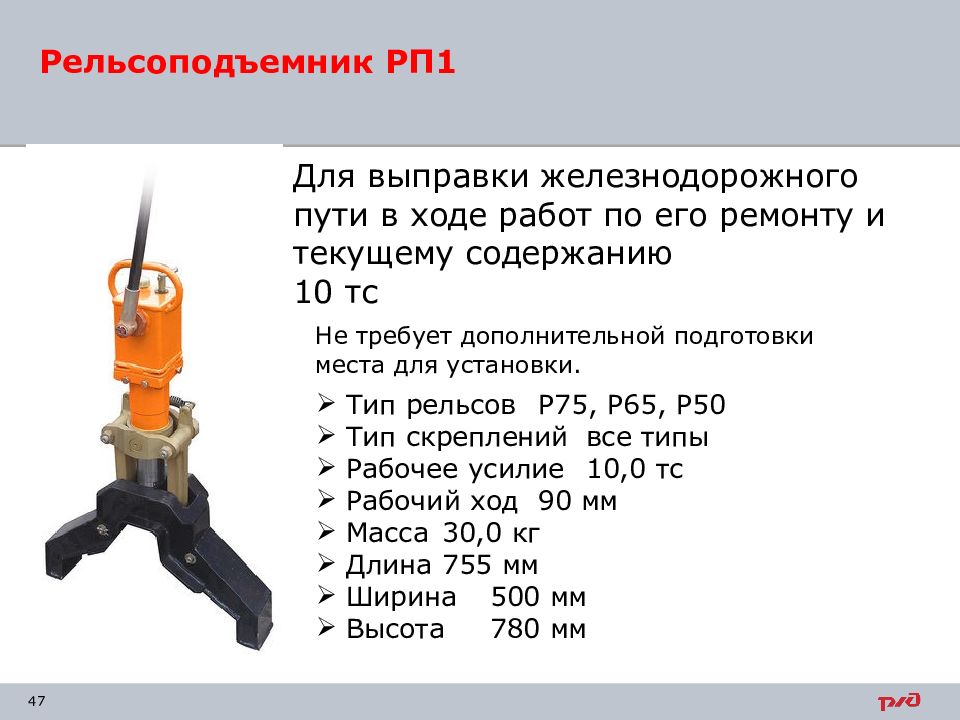

Для выправки железнодорожного пути в ходе работ по его ремонту и текущему содержанию 10 тс Не требует дополнительной подготовки места для установки. Тип рельсов Р75, Р65, Р50 Тип скреплений все типы Рабочее усилие 10,0 тс Рабочий ход 90 мм Масса 30,0 кг Длина 755 мм Ширина 500 мм Высота 780 мм

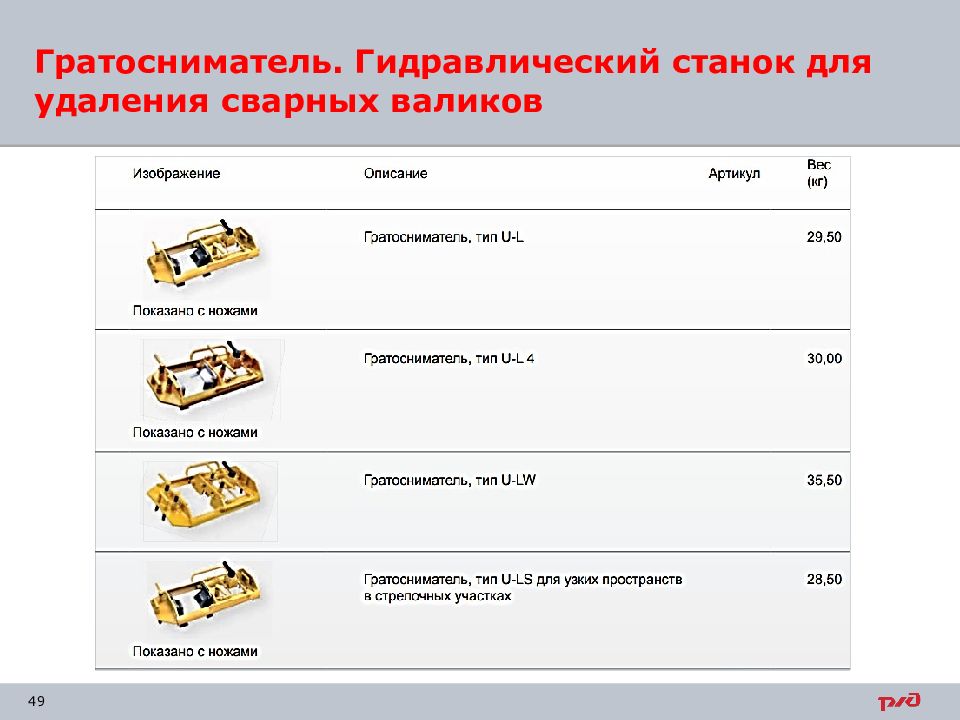

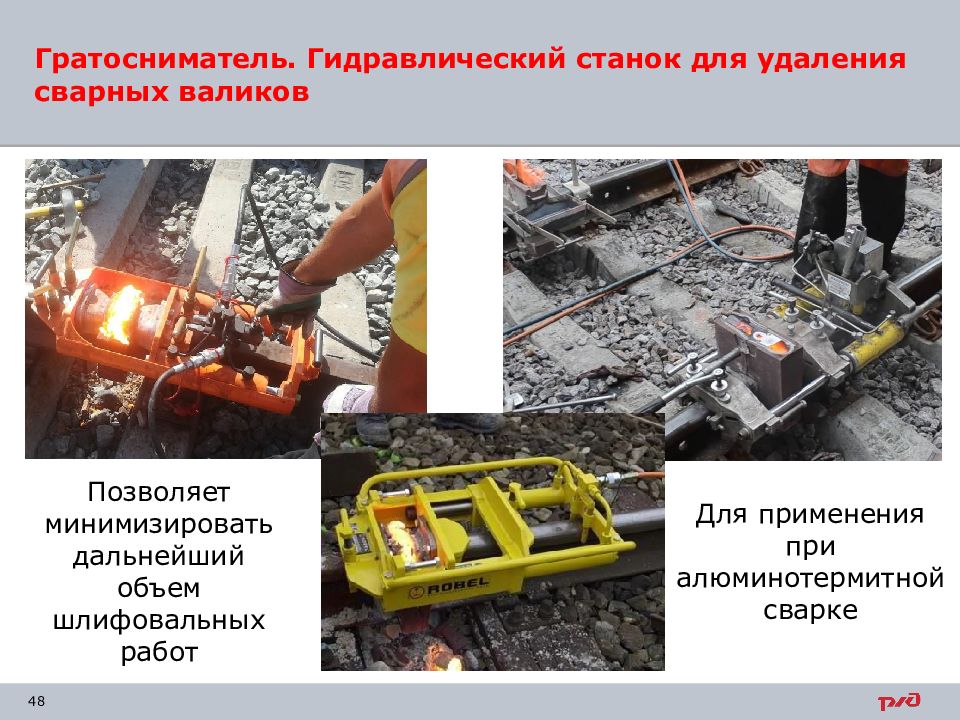

Позволяет минимизировать дальнейший объем шлифовальных работ Для применения при алюминотермитной сварке
