Т П ТАКТИЧЕСКАЯ ПОДГОТОВКА ТЕМА 3 «Организация, вооружение и тактика действия мотопехотного (пехотного, танкового) батальона иностранных государств »
Изучить организацию, вооружение армий иностранных государств. изучить тактику действий иностранных государств Цель занятия :
Организация мотопехотного батальона армии США. Организация ТБ армии США. Организация мотопехотного батальона армии ФРГ. Организация ТБ армии ФРГ. Организация мотопехотного батальона армии Великобритании. Организация ТП армии Великобритании. Тактико – технические характеристики основного вооружения иностранных армий. УЧЕБНЫЕ ВОПРОСЫ
Организация мотопехотных и танковых подразделений армии США.
В настоящее время регулярные части вооружённых сил США составляют 1 365 800 человек, резерв на военное время 1 211 500 человек, в том числе национальная гвардия 456 600 человек. В армии США имеется пять типов дивизий: -пехотные; -механизированные; -бронетанковые; -воздушно-десантные; -воздушно-штурмовые.
Р О Т Ы МПБ 896 штаб 22 МПР 116 упр. 22 штабная 345 упр. МПВ 35 связи развед-ный миномётный обеспечения ремонт ный упр 5 ПТВ 20 противо-танковая 65 упр. ПТС 8 Упр 4 ПТС 8 МПО 1 2 3 4 5 6 7 8 9 8 7 6 5 4 3 2 1 В З В О Д Ы медицинский БРМ – 6 ед. С.М. – 6 ед. - командир взвода - ЗКВ (сержант) - пом. сержанта - наводчик - механик-водитель - радист-телефонист - радист-телефонист - санитарный инструктор
МПО 1 2 3 4 5 6 7 8 9 1- командир отделения 2- пом. командира отделения 3- наводчик 4- механик-водитель 5- оператор ПТУР «Дракон» 6- пулемётчик 7- автоматчик 8- автоматчик 9- стрелок-гранатомётчик

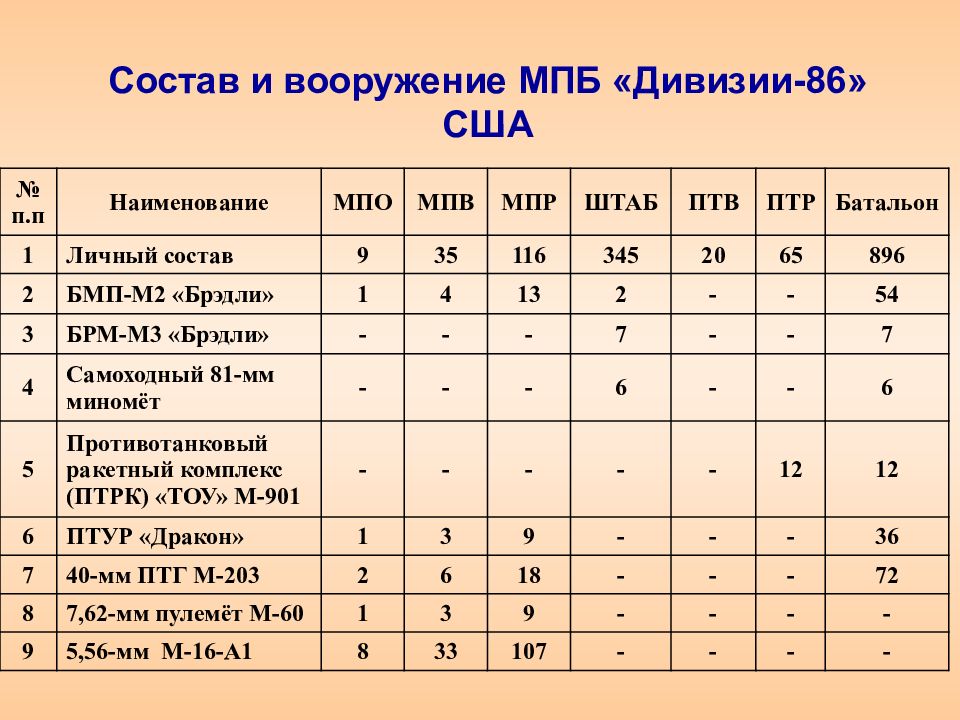

№ п.п Наименование МПО МПВ МПР ШТАБ ПТВ ПТР Батальон 1 Личный состав 9 35 116 345 20 65 896 2 БМП-М2 «Брэдли» 1 4 13 2 - - 54 3 БРМ-М3 «Брэдли» - - - 7 - - 7 4 Самоходный 81-мм миномёт - - - 6 - - 6 5 Противотанковый ракетный комплекс (ПТРК) «ТОУ» М-901 - - - - - 12 12 6 ПТУР «Дракон» 1 3 9 - - - 36 7 40-мм ПТГ М-203 2 6 18 - - - 72 8 7,62-мм п улемёт М-60 1 3 9 - - - - 9 5,56-мм М-16-А1 8 33 107 - - - -

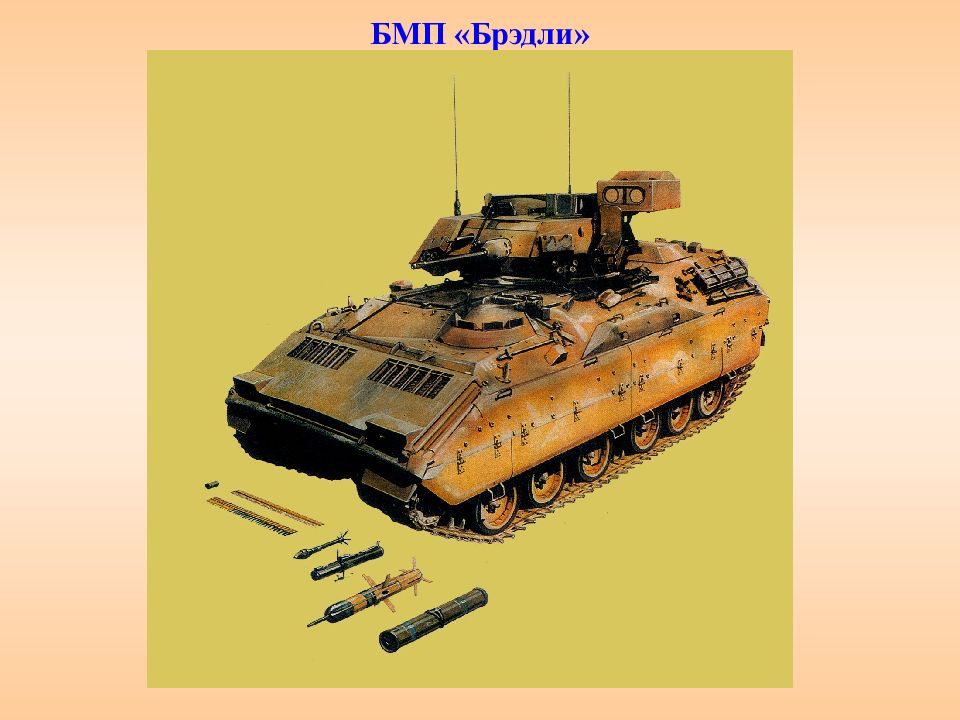

БМП «Брэдли»

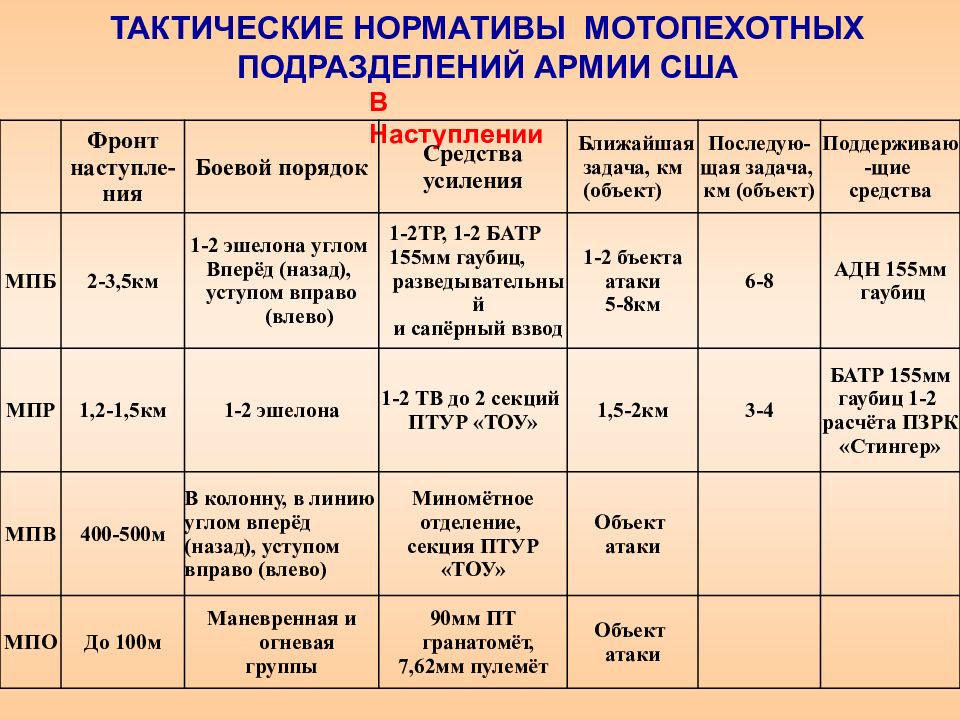

В Наступлении Фронт наступле-ния Боевой порядок Средства усиления Ближайшая задача, км (объект) Последую - щая задача, км (объект) Поддерживаю - щие средства МПБ 2-3,5км 1-2 эшелона углом Вперёд (назад), уступом вправо (влево) 1-2ТР, 1-2 БАТР 155мм гаубиц, разведывательный и сапёрный взвод 1-2 бъекта атаки 5-8км 6-8 АДН 155мм гаубиц МПР 1,2-1,5км 1-2 эшелона 1-2 ТВ до 2 секций ПТУР «ТОУ» 1,5-2км 3-4 БАТР 155мм гаубиц 1-2 расчёта ПЗРК «Стингер» МПВ 400-500м В колонну, в линию углом вперёд (назад), уступом вправо (влево) Миномётное отделение, секция ПТУР «ТОУ» Объект атаки МПО До 100м Маневренная и огневая группы 90мм ПТ гранатомёт, 7,62мм пулемёт Объект атаки

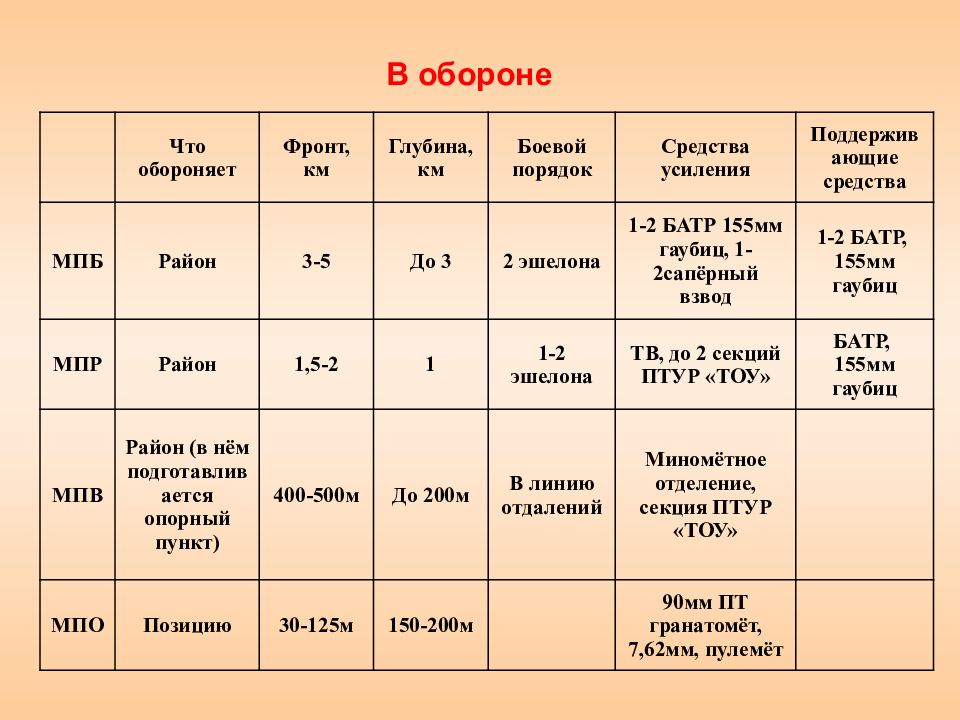

В обороне Что обороняет Фронт, км Глубина, км Боевой порядок Средства усиления Поддерживающие средства МПБ Район 3-5 До 3 2 эшелона 1-2 БАТР 155мм гаубиц, 1-2сапёрный взвод 1-2 БАТР, 155мм гаубиц МПР Район 1,5-2 1 1-2 эшелона ТВ, до 2 секций ПТУР «ТОУ» БАТР, 155мм гаубиц МПВ Район (в нём подготавливается опорный пункт) 400-500м До 200м В линию отдалений Миномётное отделение, секция ПТУР «ТОУ» МПО Позицию 30-125м 150-200м 90мм ПТ гранатомёт, 7,62мм, пулемёт
РОТЫ ТБ 523 штаб танковая 61 штабная 257 упр. ТВ связи Развед- ный миномётный обеспечение Ремонт-ный упр. медицинский БРМ – 6 ед. С.М. – 6 ед. ВЗВОДЫ

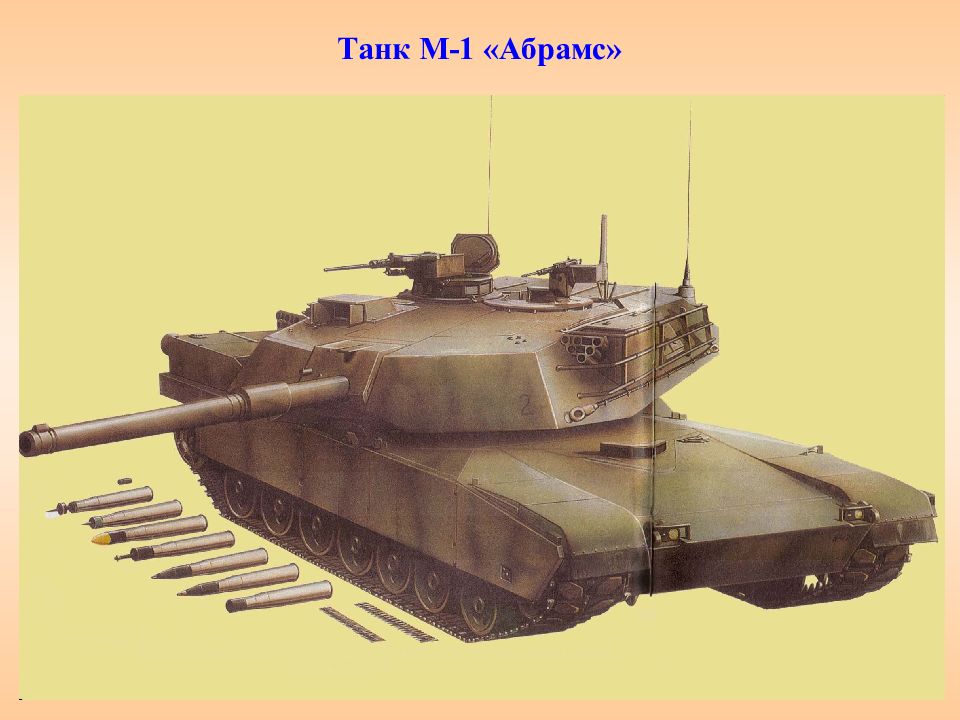

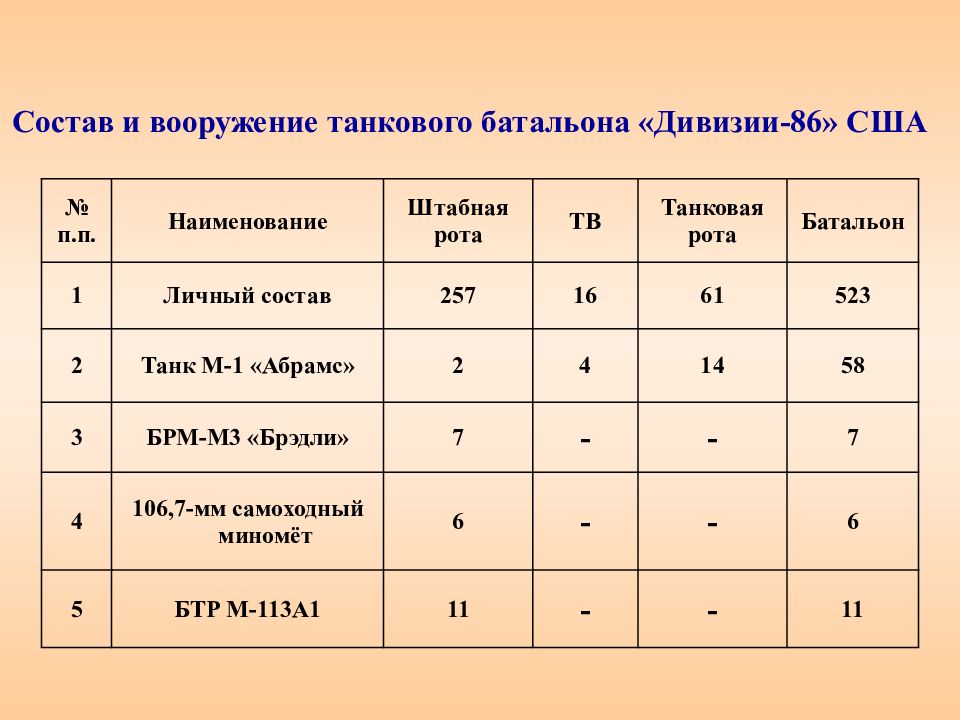

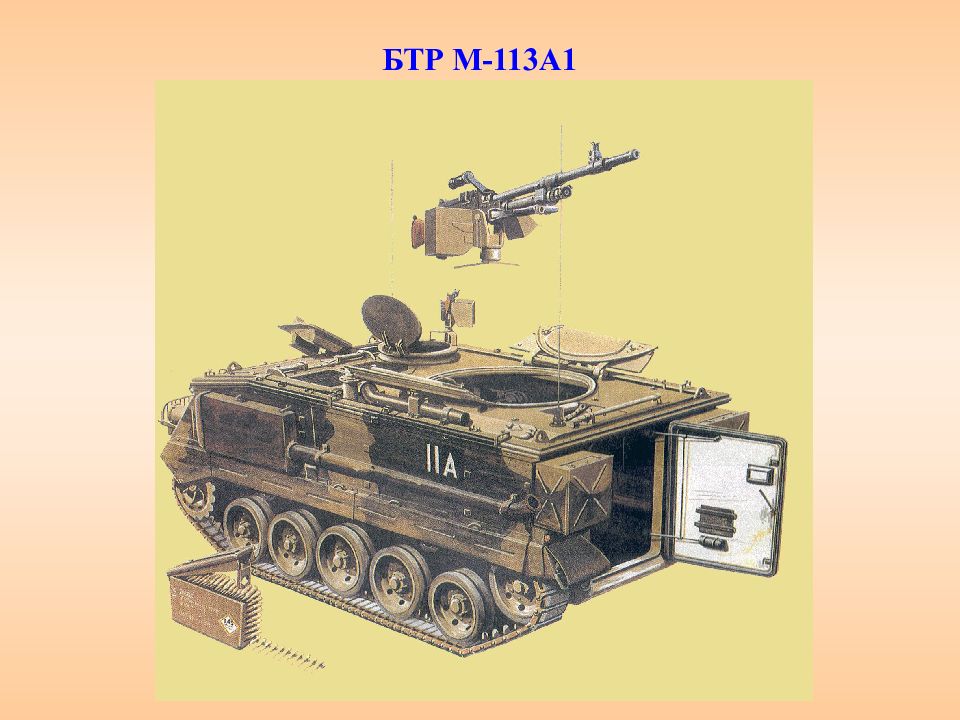

Состав и вооружение танкового батальона «Дивизии-86» США № п.п. Наименование Штабная рота ТВ Танковая рота Батальон 1 Личный состав 257 16 61 523 2 Танк М-1 «Абрамс» 2 4 14 58 3 БРМ-М3 «Брэдли» 7 - - 7 4 106,7-мм самоходный миномёт 6 - - 6 5 БТР М-113А1 11 - - 11
БМП «Брэдли»
Организация вооружение мотопехотных и танковых подразделений армии ФРГ.

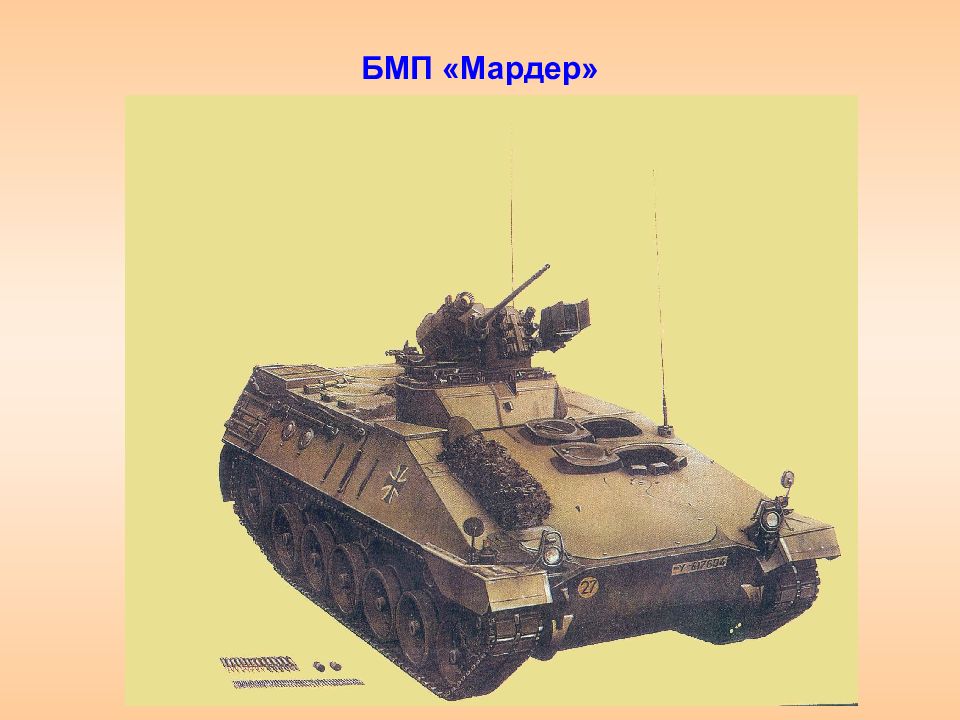

На протяжении последних лет в Германской армии совершенствовалась организационная структура мотопехоты, которая составляет почти 60% численности всей сухопутной армии. В настоящее время регулярные части насчитывают 321000 человек, резерв 364300 человек. ВВС 73300 человек. В сухопутных войсках Федеративной Германии на сегодняшний момент имеется три армейских корпуса, четыре типа дивизий: мотопехотные (четыре) танковые (шесть) горно-пехотная воздушно-десантная. Мотопехотные и танковые дивизии состоят из дивизионных частей, мотопехотных и танковых бригад. Основу мотопехотных и танковых бригад составляют мотопехотные батальоны танковых бригад, мотопехотные батальоны на БМП «Мардер» мотопехотных бригад и смешенные мотопехотные батальоны мотопехотных бригад, танковые батальоны танковых бригад.
РОТЫ МПБ 450 штаб МПР 100 штабная 184 МПВ 27 Рекогнациров-ки снабжения ремонтный ТВ 16 ТР 60 Упр 7 штаб отд 12 МПО 10 МПО 10 штаб. связи кол. гус.маш мед. О т д е л е н и я В з в о д ы
2 3 4 5 6 7 8 9 10 1 МПО 10 1- командир отделения 2- пом. командира отделения 3- механик-водитель 4- наводчик-оператор 5- помощник пулемётчика 6- оператор ПТУР «Дракон» -7 гранатомётчик 8- помощник гранатомётчика 9- стрелок 10- стрелок

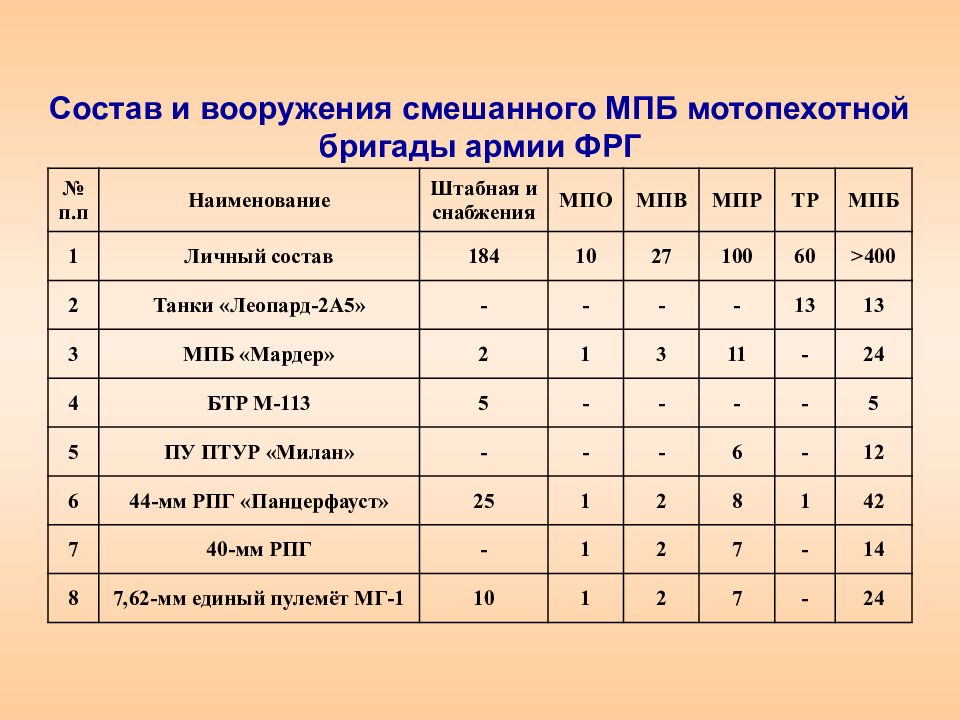

№ п.п Наименование Штабная и снабжения МПО МПВ МПР ТР МПБ 1 Личный состав 184 10 27 100 60 > 400 2 Танки «Леопард-2А5» - - - - 13 13 3 МПБ «Мардер» 2 1 3 11 - 24 4 БТР М-113 5 - - - - 5 5 ПУ ПТУР «Милан» - - - 6 - 12 6 44-мм РПГ «Панцерфауст» 25 1 2 8 1 42 7 40-мм РПГ - 1 2 7 - 14 8 7,62-мм единый пулемёт МГ-1 10 1 2 7 - 24
РОТЫ ТБ 370 штаб ТВ 16 ТР 60 мед. ТО с е к ц и и штабная 189 Рекогносци-ровки снабжения ремонтный связи кол. гус.маш. отделения мед. взводы развед. и операт. л/с МТО Административн. Штаб отд. 12

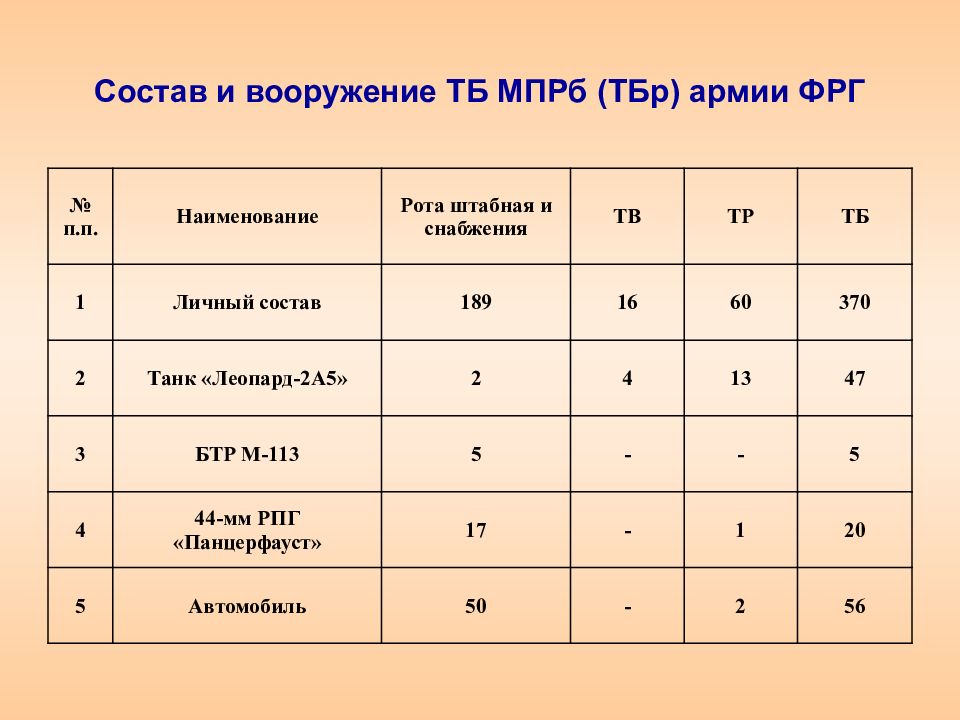

№ п.п. Наименование Рота штабная и снабжения ТВ ТР ТБ 1 Личный состав 189 16 60 370 2 Танк «Леопард-2А5» 2 4 13 47 3 БТР М-113 5 - - 5 4 44-мм РПГ «Панцерфауст» 17 - 1 20 5 Автомобиль 50 - 2 56
В НАСТУПЛЕНИИ Фронт наступления Боевой порядок Средства усиления Ближайшая задача, км (объект) Последующая задача, км (объект) Поддерживающие средства МПБ 3-5км 1-2 эшелона 1-2ТР, 1-2 БАТР 155мм гаубиц, сапёрный взвод 6-8 8-10 До АДН 155мм гаубиц МПР 1-1,5км-в пешем строю, 1,5-2км на БМП 1-2 эшелона Взвод 120мм миномёт, ПТ средства 2-3 3-6 МПВ 300-500м в пешем строю, 450-600м на БМП В линию отделений уступом вправо (влево) Миномётное отделение, ПТ средства Объект атаки МПО 50-100м-в пешем строю Цепь Объект атаки
Что обороняет Фронт, км Глубина, км Боевой порядок Средства усиления Поддерживающие средства МПБ Район 3-5 До 5 1-2 эшелона ТР, 1-2 БАТР 155мм гаубиц, 1-2сапёрный взвод До АДН 155мм гаубиц МПР Район 1,5-2 До 2 1-2 эшелона Взводом 90мм ПТП МПВ Опорный пункт 400м До 300м Миномётное отделение МПО Позицию 50-100м
Организация вооружения, боевая техника мотопехотных танковых подразделений армии Великобритании

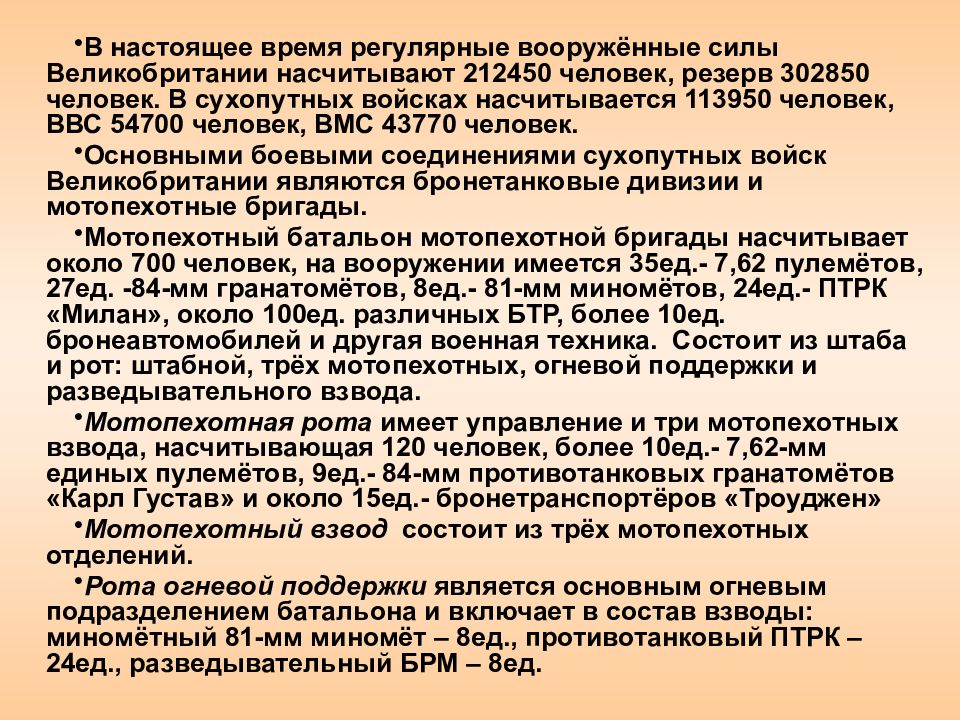

В настоящее время регулярные вооружённые силы Великобритании насчитывают 212450 человек, резерв 302850 человек. В сухопутных войсках насчитывается 113950 человек, ВВС 54700 человек, ВМС 43770 человек. Основными боевыми соединениями сухопутных войск Великобритании являются бронетанковые дивизии и мотопехотные бригады. Мотопехотный батальон мотопехотной бригады насчитывает около 700 человек, на вооружении имеется 35ед.- 7,62 пулемётов, 27ед. -84-мм гранатомётов, 8ед.- 81-мм миномётов, 24ед.- ПТРК «Милан», около 100ед. различных БТР, более 10ед. бронеавтомобилей и другая военная техника. Состоит из штаба и рот: штабной, трёх мотопехотных, огневой поддержки и разведывательного взвода. Мотопехотная рота имеет управление и три мотопехотных взвода, насчитывающая 120 человек, более 10ед.- 7,62-мм единых пулемётов, 9ед.- 84-мм противотанковых гранатомётов «Карл Густав» и около 15ед.- бронетранспортёров «Троуджен» Мотопехотный взвод состоит из трёх мотопехотных отделений. Рота огневой поддержки является основным огневым подразделением батальона и включает в состав взводы: миномётный 81-мм миномёт – 8ед., противотанковый ПТРК – 24ед., разведывательный БРМ – 8ед.
УПР МПВ МПВ МПВ Командир Штаб Штабная рота МПР МПР МПР Рота огневой поддержки Ремонтный взвод МПО 8 шт 24 шт 8 шт Миномет-ный взвод Противотан-ковый взвод Разведывате-льный взвод
МПО с ко зко мв п но с с с КО - командир отделения 9-мм пистолет-пулемёт ЗКО – Заместитель командира отделения 7,62-мм автоматич. винтовка L1A1 МВ – Механик-водитель 7,62-мм автоматич. винтовка L1A1 П – Пулемётчик 7,62-мм пулемёт L7A1 НО – Наводчик-оператор 7,62-мм автоматич. винтовка L1A1 С – 4 Стрелка 7,62-мм автоматич. винтовка L1A1 Отделение перемещается на БТР «Троуджен»

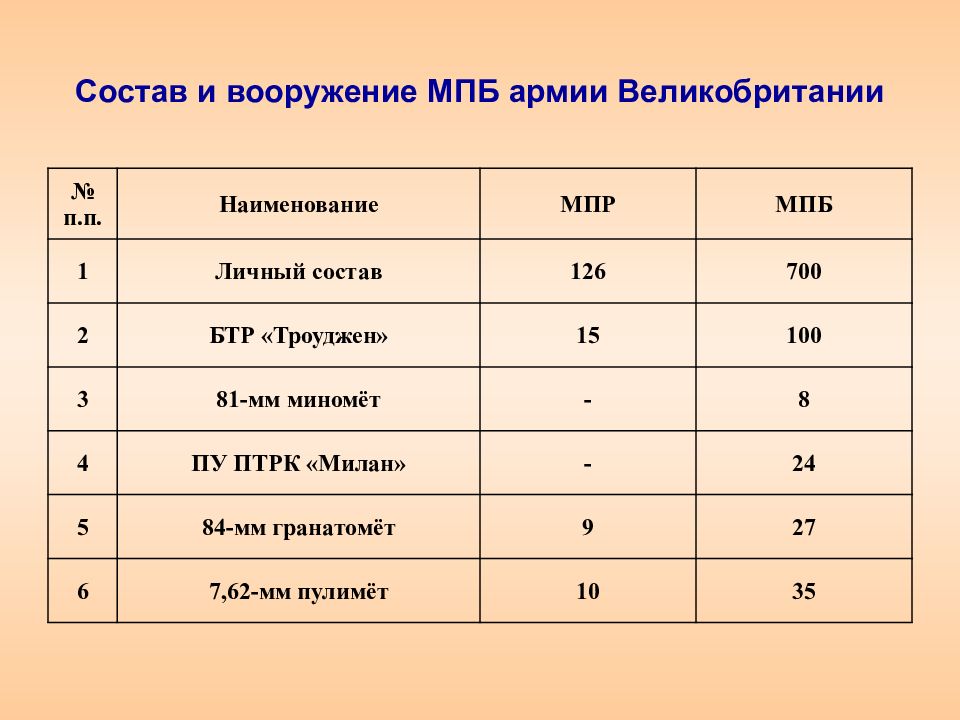

№ п.п. Наименование МПР МПБ 1 Личный состав 126 700 2 БТР «Троуджен» 15 100 3 81-мм миномёт - 8 4 ПУ ПТРК «Милан» - 24 5 84-мм гранатомёт 9 27 6 7,62-мм пулимёт 10 35

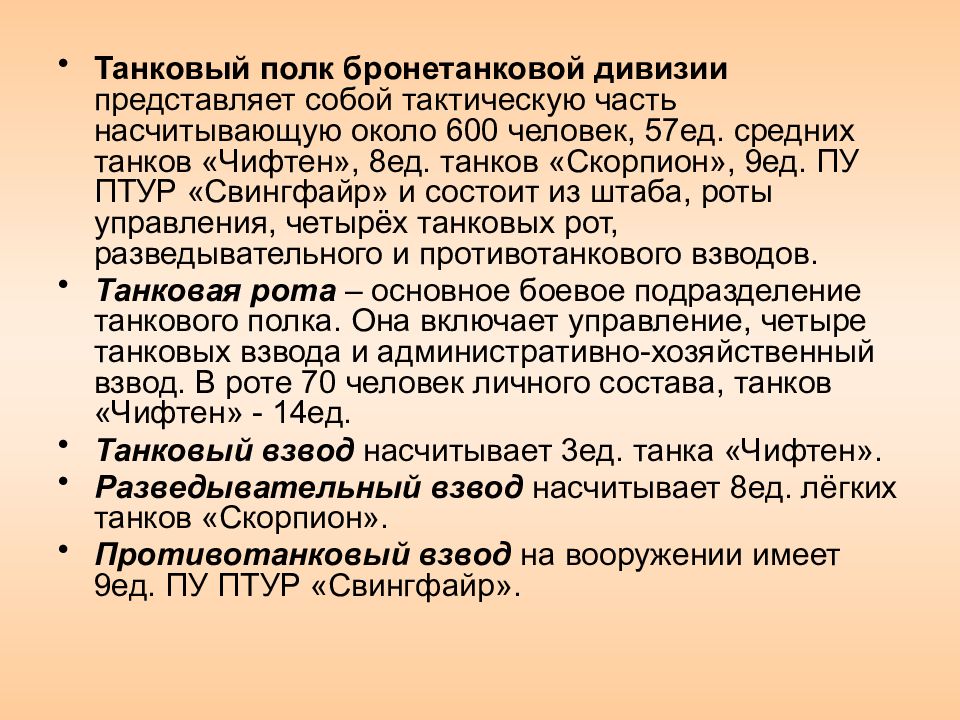

Танковый полк бронетанковой дивизии представляет собой тактическую часть насчитывающую около 600 человек, 57ед. средних танков «Чифтен», 8ед. танков «Скорпион», 9ед. ПУ ПТУР «Свингфайр» и состоит из штаба, роты управления, четырёх танковых рот, разведывательного и противотанкового взводов. Танковая рота – основное боевое подразделение танкового полка. Она включает управление, четыре танковых взвода и административно-хозяйственный взвод. В роте 70 человек личного состава, танков «Чифтен» - 14ед. Танковый взвод насчитывает 3ед. танка «Чифтен». Разведывательный взвод насчитывает 8ед. лёгких танков «Скорпион». Противотанковый взвод на вооружении имеет 9ед. ПУ ПТУР «Свингфайр».
РОТЫ штаб ТР 70 Рота упр-ния Адм.хоз ТВ развед. взвод ПрТВ ВЗВОДЫ «Скорпион» - 8 ед. «Свингфайер» - 9 ед. № п.п. Наименование ТР ТП 1 Личный состав 70 600 2 Средний танк «Чифтен» 14 57 3 Лёгкий танк «Скорпион» - 8 4 ПУ ПТУР «Свингерфайер» - 9 ТП 600 ВЗВОДЫ

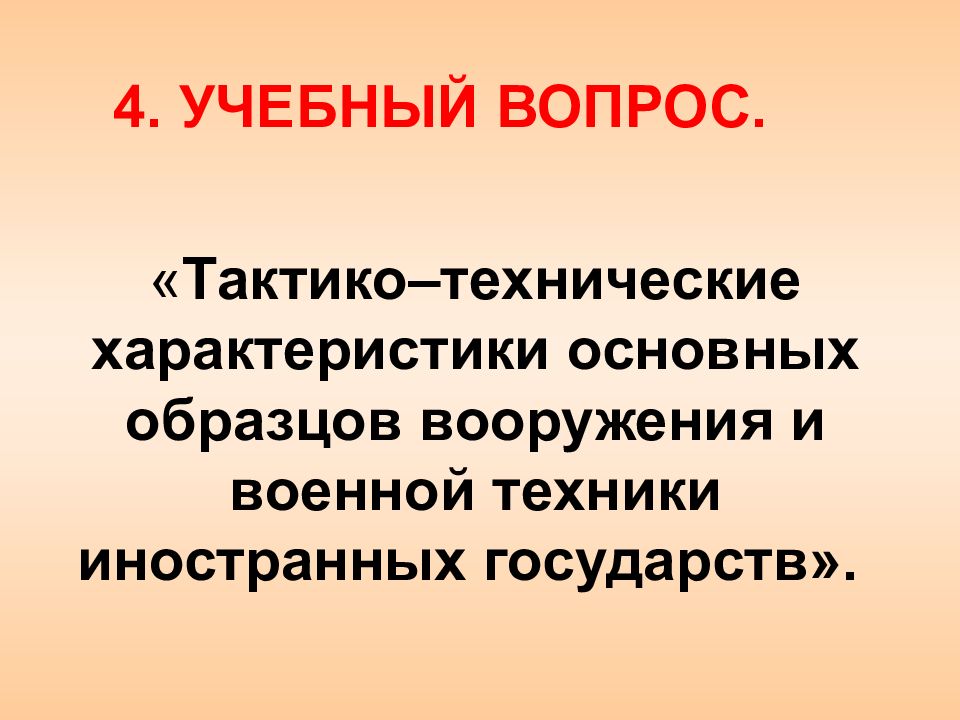

4. УЧЕБНЫЙ ВОПРОС.
№№ п/п ТТХ Танк М60А2 США ТанкM1A1 “Абрамс" США Танк Леопард -2 ФРГ БМП М2 "Брэдли" США БТР М113А1 США БМП "Мардер" ФРГ 1 Масса/Экипаж 44/4 57,1/4 55,2/4 22,6/3(7) 11/3(10) 30/3(7 ) 2 Вооружение: пушка 1-152 1-120 1-120 1-25, ПТУР 1-20, ПТУР 3 Вооружение: пулемет 1-7,62 1-12,7 1-12,7 2-7,62 1-7,62 1-12,7 2-7,62 4 Боекомплект: выстрелы 33 13 -ПТУР 40 42 900,7 1284 5 Боекомплект: патроны 5560-7,62 1080-12,7 1000 4750 2340 5000 6 Дальность стрельбы орудия 3000 3000 1300 1100 7 Дальность стрельбы пулемета 2100 2100 1000 2000 1000 8 Бронепробиваемость на 2000 м 280 240 - - 10 Мощность двигателя 750 1500 1500 506 600 11 Максимальная скорость 48 66 68 66 65/5,6 70 12 Запас хода 500 430 500 490 480 600

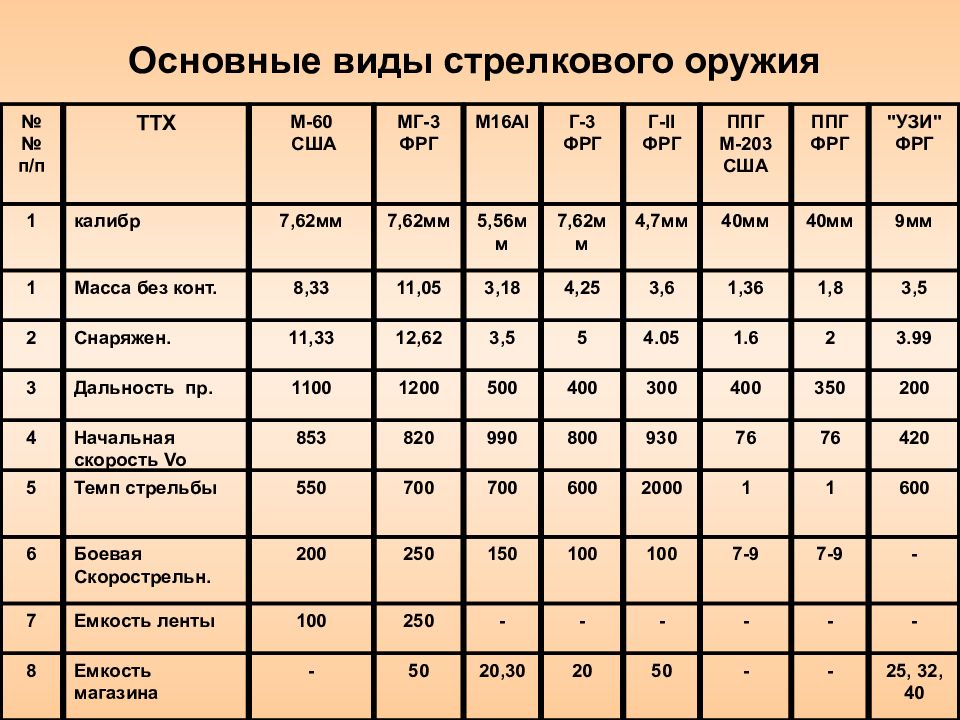

№№ п/п ТТХ М-60 США МГ-3 ФРГ М16АI Г-3 ФРГ Г-II ФРГ ППГ М-203 США ППГ ФРГ "УЗИ" ФРГ 1 калибр 7,62мм 7,62мм 5,56мм 7,62мм 4,7мм 40мм 40мм 9мм 1 Масса без конт. 8,33 11,05 3,18 4,25 3,6 1,36 1,8 3,5 2 Снаряжен. 11,33 12,62 3,5 5 4.05 1.6 2 3.99 3 Дальность пр. 1100 1200 500 400 300 400 350 200 4 Начальная скорость Vo 853 820 990 800 930 76 76 420 5 Темп стрельбы 550 700 700 600 2000 1 1 600 6 Боевая Скорострельн. 200 250 150 100 100 7-9 7-9 - 7 Емкость ленты 100 250 - - - - - - 8 Емкость магазина - 50 20,30 20 50 - - 25, 32, 40
Основные виды гранатометов и ПТУР №№ п/п ТТХ РПГ М-72А2 США РПГ "П-Ф-3" ФРГ ПТУР "Дракон-2" США (1988) ПТУР "Милан-2" ФРГ (1983) ПТУР “ТОУ” США 1 Калибр 66 мм 60 мм 2 Масса РПГ (кг) 2,36 12 7 6.55 18,9 3 Масса гранаты (кг) 1 3.8 - - 3,6 4 Расчет 1 1 1 1 3 5 Дальность стрельбы 200 500 1500/30 2000/25 3750/65 6 Начальная скорость Vo 150 250 110 200 7 Бронепробиваемость 270 700 770 730 8 Тип - - Переносная, полуавтомат, по проводам Переносная, полуавтомат, по проводам Переносная По провод.
