Фронтальная косоугольная диметрическая и прямоугольная изометрическая проекции Автор: Кимайкина И.Н., преподаватель высшей категории Многопрофильный лицей №1 Магнитогорск

Изображение слайда

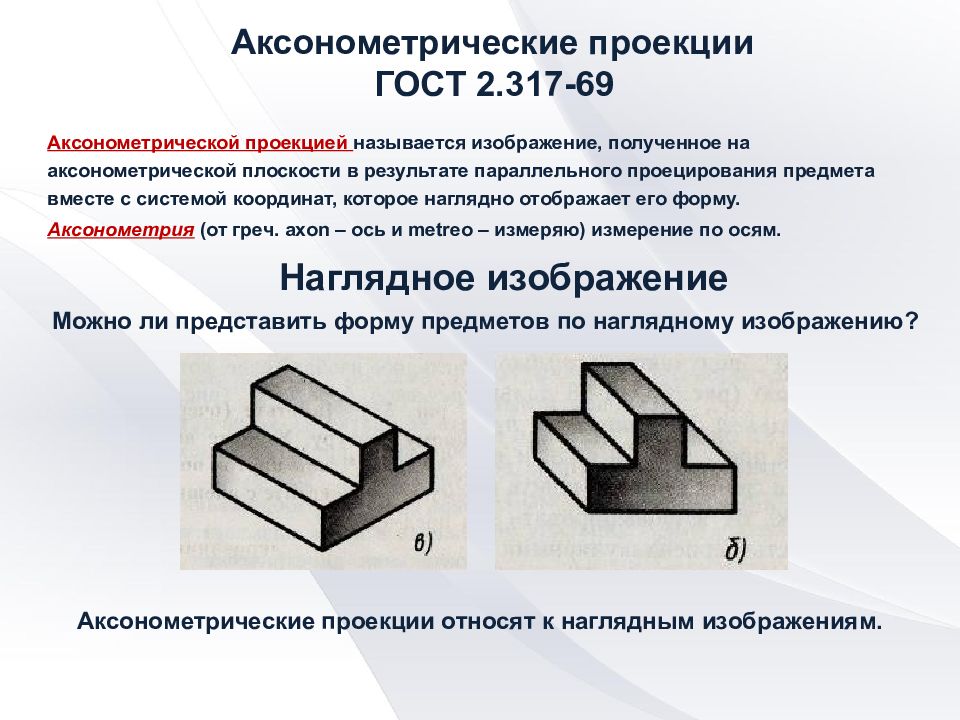

Аксонометрической проекцией называется изображение, полученное на аксонометрической плоскости в результате параллельного проецирования предмета вместе с системой координат, которое наглядно отображает его форму. Аксонометрия (от греч. а xon – ось и metreo – измеряю) измерение по осям. Наглядное изображение Можно ли представить форму предметов по наглядному изображению ? Аксонометрические проекции относят к наглядным изображениям.

Изображение слайда

Слайд 3

Аксонометрические проекции куба а) б) а) диметрическая проекция б) изометрическая проекция Наглядное изображение куба а) б) а) перспективное изображение с одной точкой схода б) перспективное изображение с двумя точками схода

Изображение слайда

При построении осей изометрической проекции ось z расположена вертикально, а оси x и y составляют с ней углы равные 120º

Изображение слайда

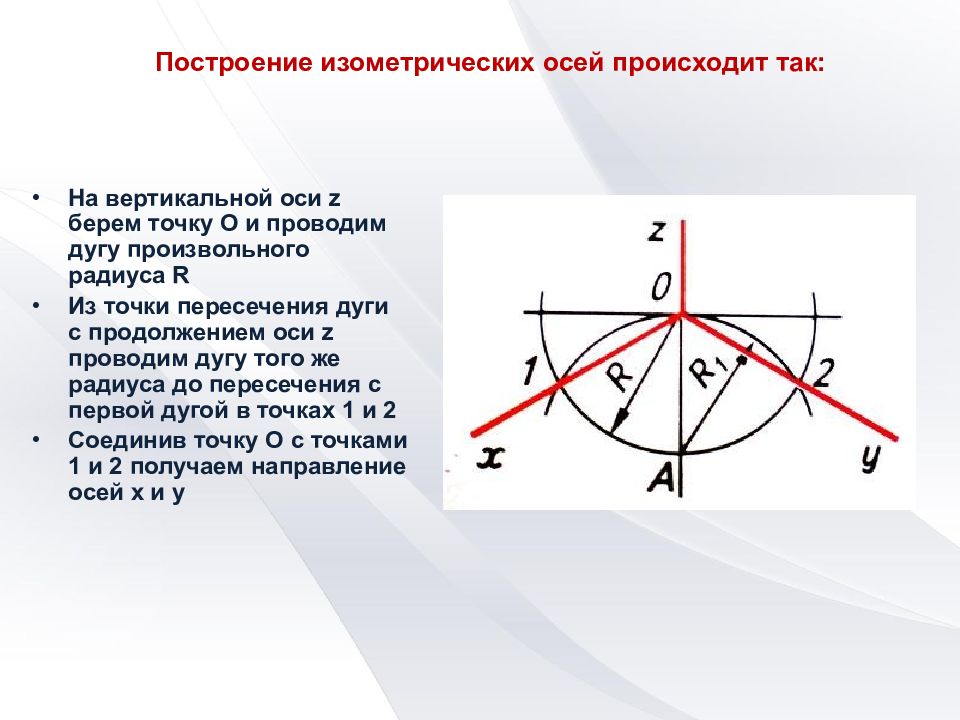

На вертикальной оси z берем точку О и проводим дугу произвольного радиуса R Из точки пересечения дуги с продолжением оси z проводим дугу того же радиуса до пересечения с первой дугой в точках 1 и 2 Соединив точку О с точками 1 и 2 получаем направление осей x и y

Изображение слайда

Слайд 6: Для всех аксонометрических проекций установлены общие правила

ось z всегда вертикальна все измерения выполняются только по аксонометрическим осям или прямым, параллельным им все прямые линии, параллельные друг другу или осям координат на комплексном чертеже, в аксонометрических проекциях остаются параллельными между собой и соответствующим аксонометрическим осям

Изображение слайда

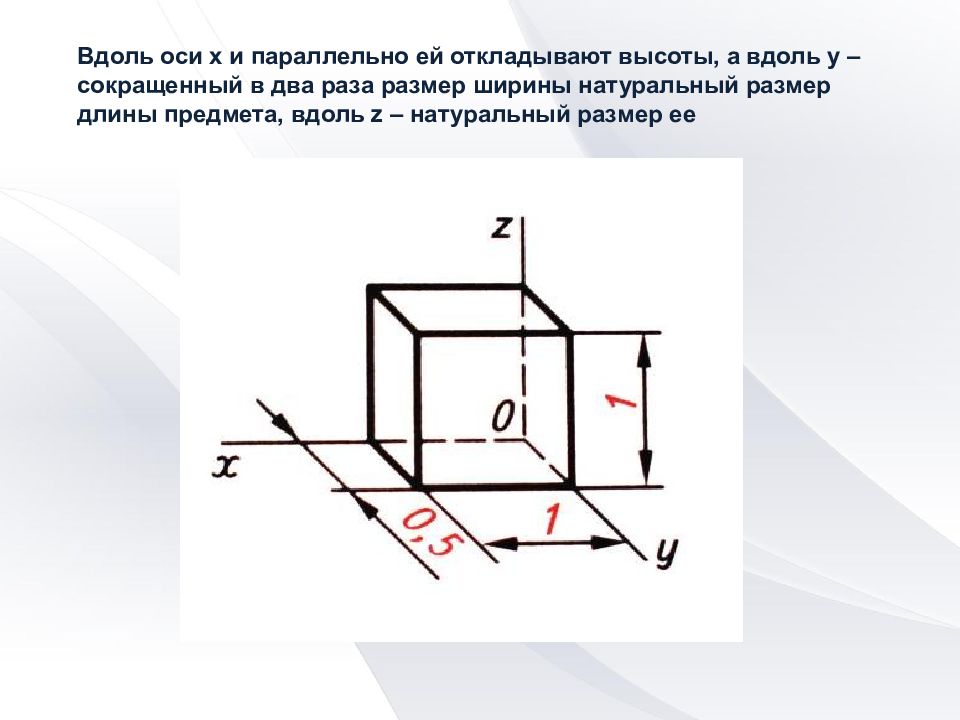

Слайд 7: Вдоль оси x и параллельно ей откладывают высоты, а вдоль y – сокращенный в два раза размер ширины натуральный размер длины предмета, вдоль z – натуральный размер ее

Изображение слайда

Слайд 8: По всем аксонометрическим осям и параллельно им в изометрической проекции откладывают натуральные размеры

Изображение слайда

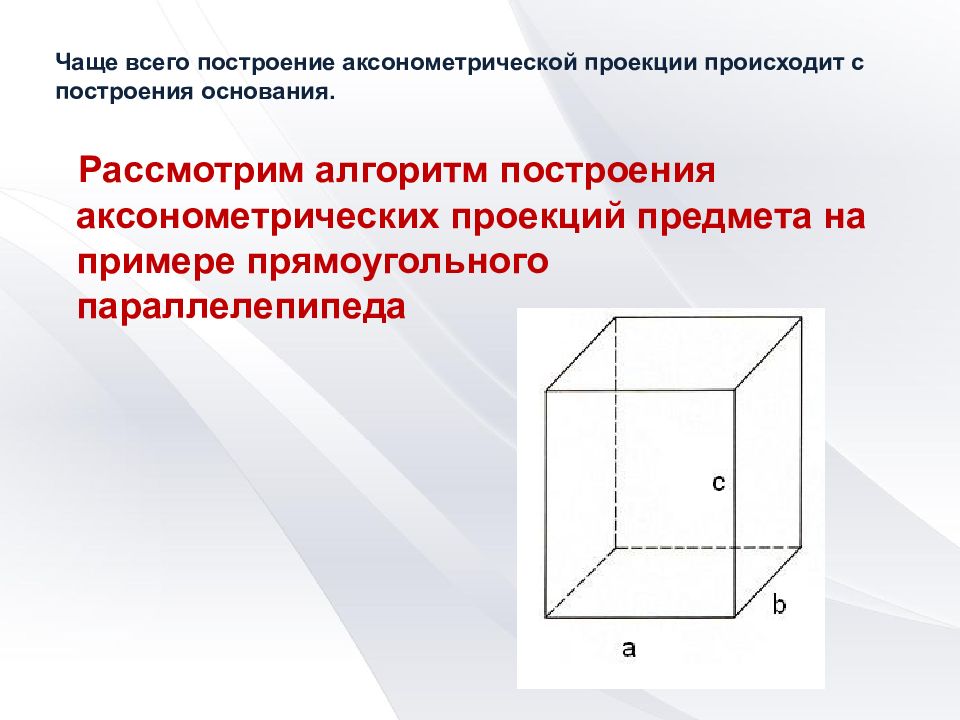

Слайд 9: Чаще всего построение аксонометрической проекции происходит с построения основания

Рассмотрим алгоритм построения аксонометрических проекций предмета на примере прямоугольного параллелепипеда

Изображение слайда

Слайд 10: Построение осей аксонометрических проекций и нижнего основания прямоугольного параллелепипеда Шаг 1

Диметрическая проекция Изометрическая проекция

Изображение слайда

Слайд 11

Диметрическая проекция Изометрическая проекция Построение вертикальных ребер Шаг 2

Изображение слайда

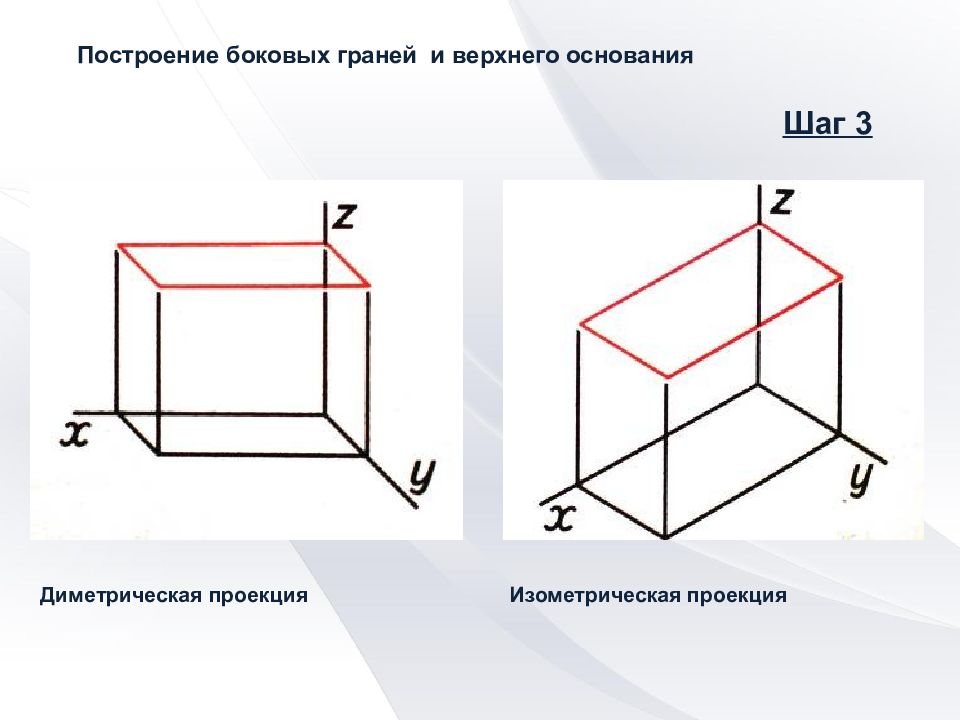

Слайд 12: Построение боковых граней и верхнего основания

Диметрическая проекция Изометрическая проекция Шаг 3

Изображение слайда

Слайд 13: Шаг 4 Определение видимости граней Шаг 5 Обводка

Диметрическая проекция Изометрическая проекция

Изображение слайда

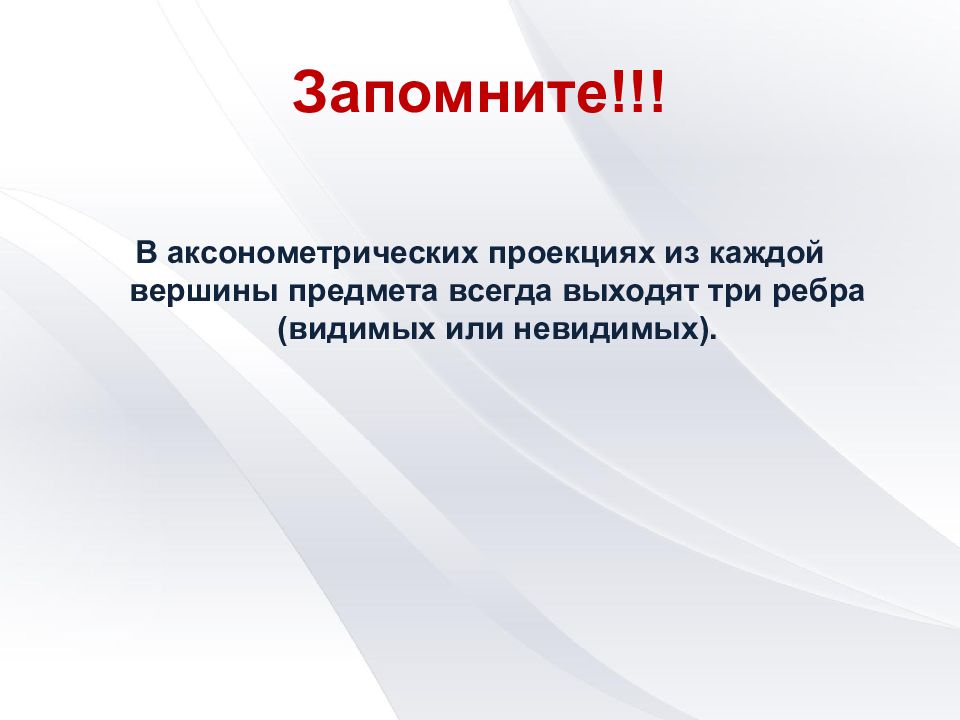

Слайд 14: Запомните!!!

В аксонометрических проекциях из каждой вершины предмета всегда выходят три ребра (видимых или невидимых).

Изображение слайда

Слайд 15: Алгоритм построения аксонометрических проекций плоскогранных деталей

Диметрическая проекция Изометрическая проекция Шаг 1

Изображение слайда

Слайд 16

Алгоритм построения аксонометрических проекций плоскогранных деталей Шаг 2 Диметрическая проекция Изометрическая проекция

Изображение слайда

Слайд 17

Алгоритм построения аксонометрических проекций плоскогранных деталей Шаг 3 Диметрическая проекция Изометрическая проекция

Изображение слайда

Слайд 18

Алгоритм построения аксонометрических проекций плоскогранных деталей Шаг 4 Диметрическая проекция Изометрическая проекция

Изображение слайда

Слайд 19

Алгоритм построения аксонометрических проекций плоскогранных деталей Шаг 5 Диметрическая проекция Изометрическая проекция

Изображение слайда

Последний слайд презентации: Аксонометрические проекции плоскогранных предметов: Размеры на изображении детали наносят так, чтобы цифровые значения «лежали» в плоскостях V, H и W

Алгоритм построения аксонометрических проекций плоскогранных деталей

Изображение слайда
