Атомно-абсорбционные методы
  • Атомно-абсорбционные методы
  • Атомно-абсорбционные методы
  • Атомно-абсорбционные методы
  • Атомно-абсорбционные методы
  • Атомный спектр
  • Электронные переходы в атоме натрия
  • Спектры поглощения натрия
  • Электронные переходы в атоме алюминия
  • Атомно-абсорбционные методы

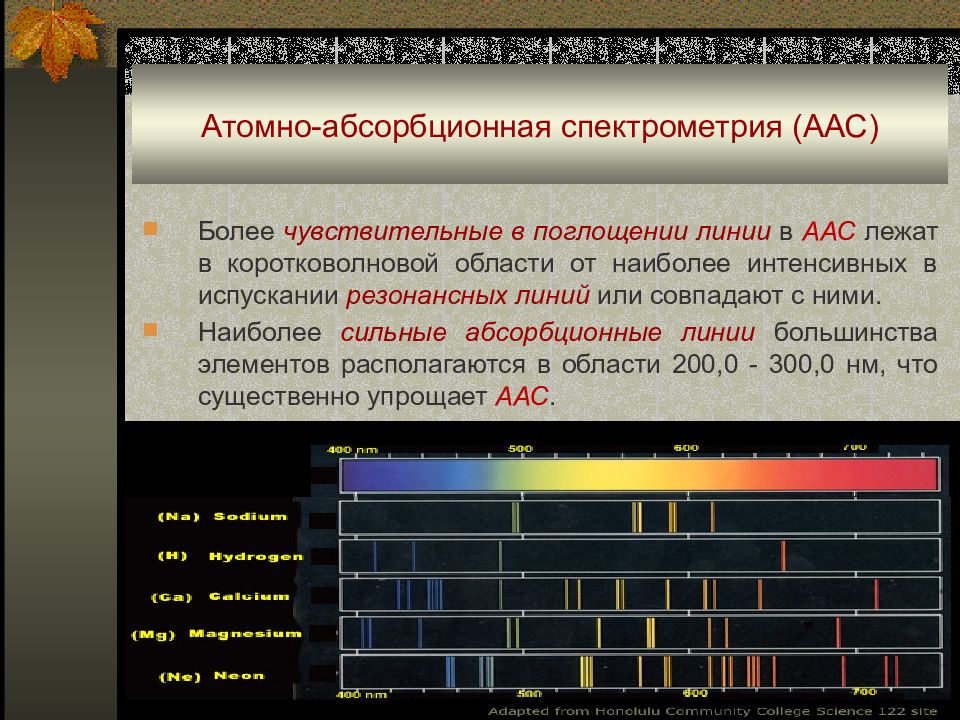

  • Атомно-абсорбционная спектрометрия (ААС)
  • ААС
  • ААС
  • ААС
  • ААС
  • Атомизаторы в ААС
  • Составы газовых смесей для пламенной ААС ( ПААС)
  • Составы газовых смесей для ПААС
  • Атомизаторы в ААС
  • Атомизаторы в ААС
  • Атомизация в пламени
  • Пределы обнаружения элементов пламенной ААС и АЭС
  • Атомизаторы в ААС

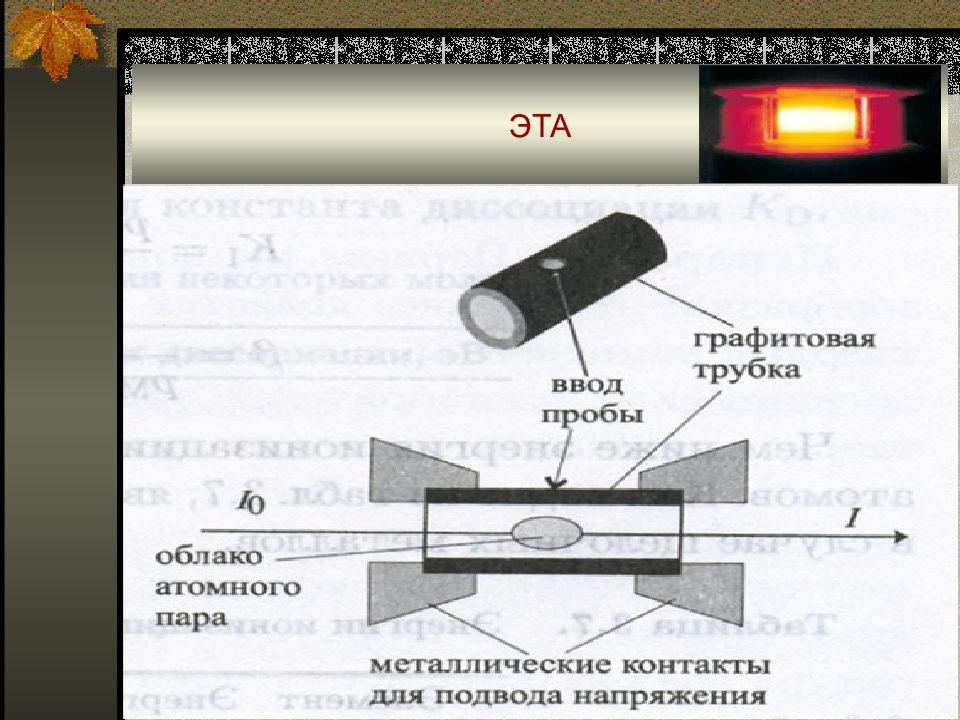

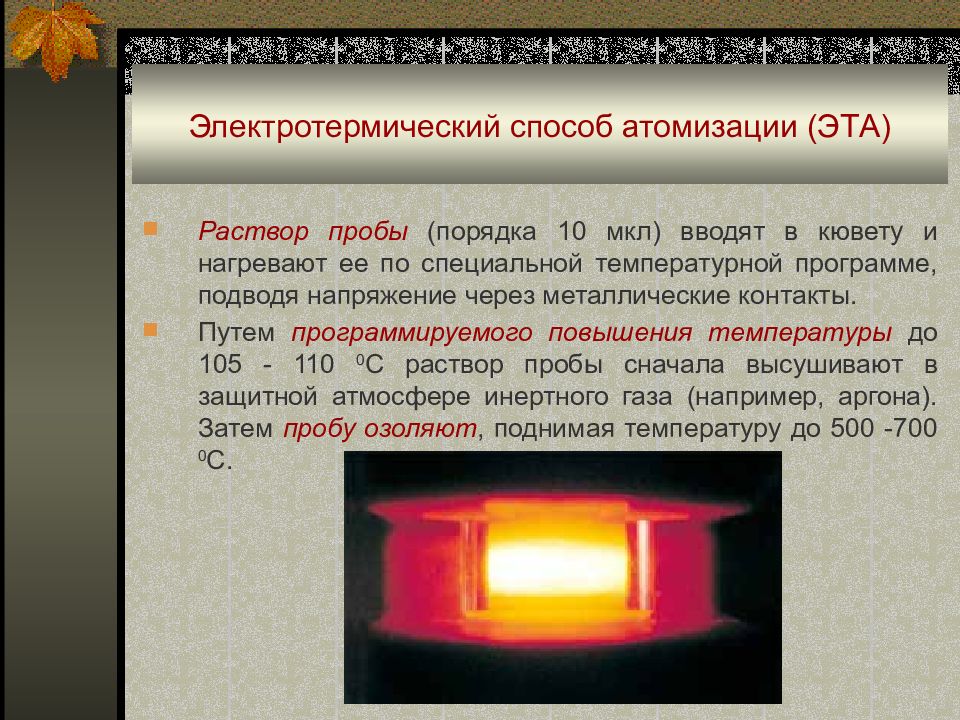

  • Электротермический способ атомизации (ЭТА)
  • Электротермический способ атомизации (ЭТА)
  • ЭТА
  • ЭТА
  • ЭТА
  • ЭТА

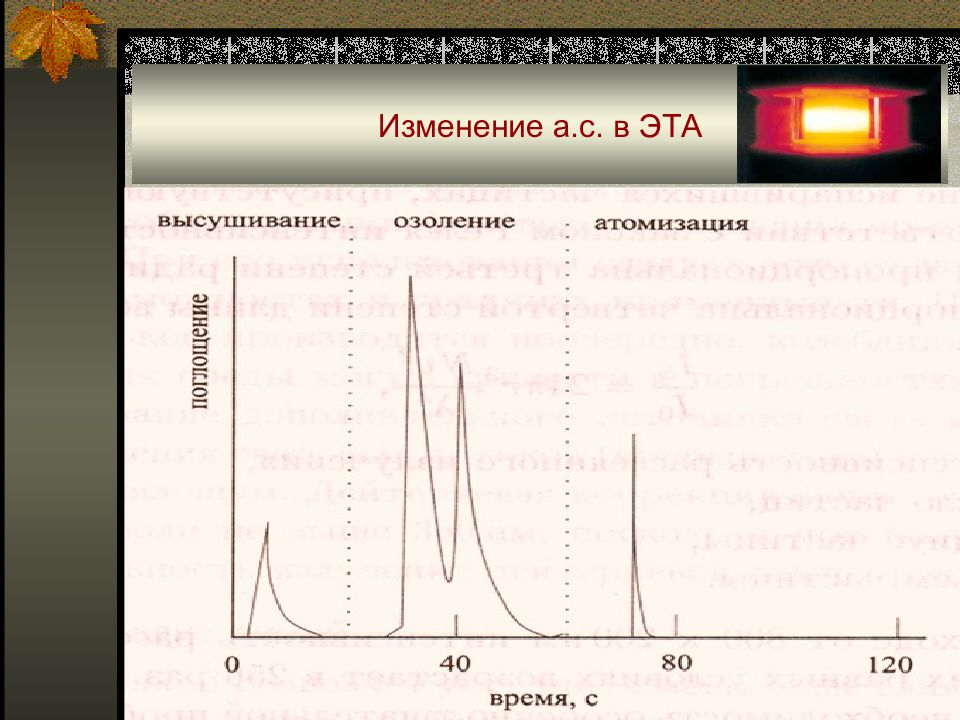

  • Изменение а.с. в ЭТА
  • ЭТА

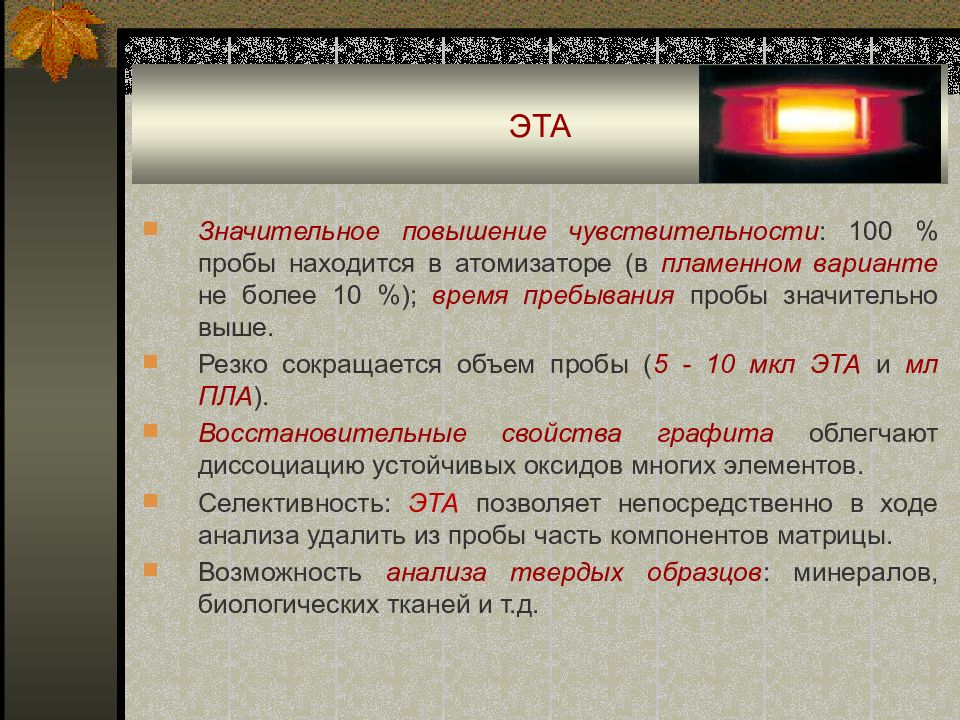

  • Преимущества ЭТА
  • ААС - методы на основе гидридных соединений и холодных паров ртути
  • ААС - методы на основе гидридных соединений и холодных паров ртути
  • Схема системы на основе гидридных соединений и холодных паров ртути
  • Характеристика разных способов атомизации в ААС
  • ААС – спектрометр с гидридной приставкой
  • ААС – спектрометр для определения ртути РА - 915
  • Источники излучения в ААС
  • Уширение, обусловленное эффектом Допплера
  • Уширение, обусловленное эффектом Допплера
  • Уширение, обусловленное эффектом Допплера
  • Уширение, обусловленное эффектом Допплера
  • Уширение, обусловленное эффектом Допплера
  • Уширение, обусловленное эффектом Допплера
  • Уширение, обусловленное эффектом Лорентца
  • Уширение, обусловленное эффектом Лорентца
  • Источники излучения в ААС
  • Лампы с полым катодом (ЛПК) в ААС
  • ЛПК в ААС
  • ЛПК в ААС
  • ЛПК в ААС
  • Безэлектродные разрядные лампы ( БРЛ) в ААС

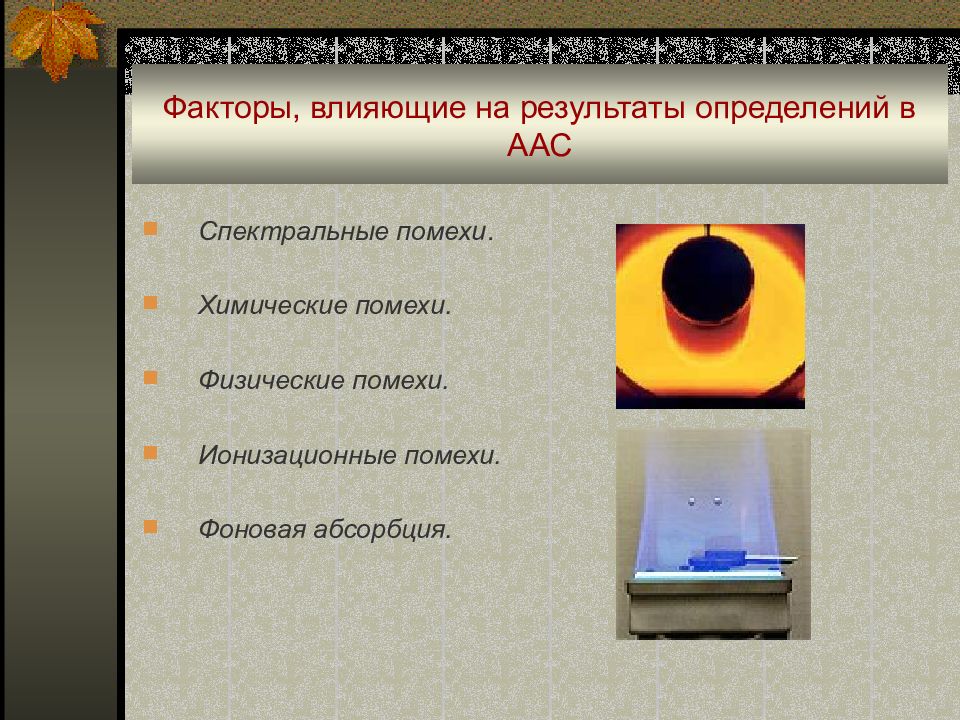

  • Факторы, влияющие на результаты определений в ААС
  • Факторы, влияющие на результаты определений в ААС
  • Принцип модуляции в ААС
  • Принцип модуляции в ААС
  • Химические помехи в ААС
  • Помехи в ААС

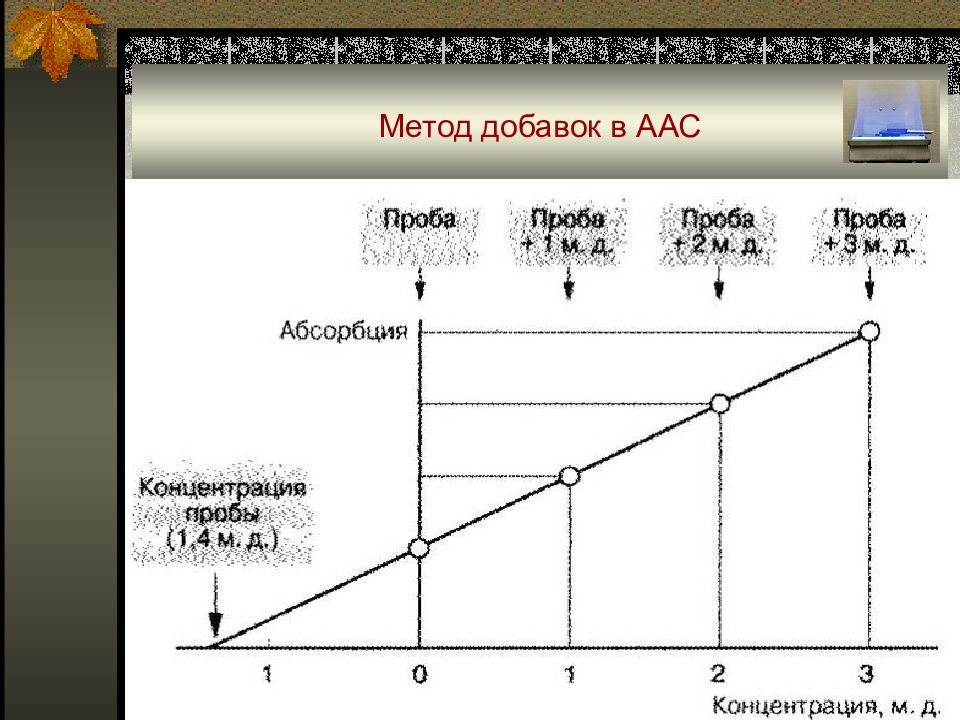

  • Метод добавок в ААС
  • Помехи в ААС
  • Помехи в ААС
  • Помехи в ААС
  • Помехи в ААС
  • Помехи в ААС
  • Методы компенсации фона в ААС
  • Методы компенсации фона в ААС
  • Методы компенсации фона в ААС
  • Методы компенсации фона в ААС
  • Коррекция фона по Зееману
  • Коррекция фона по Зееману
  • Эффект Зеемана
  • Коррекция фона по Зееману
  • Коррекция фона по Зееману
  • Коррекция фона по Зееману
  • Коррекция фона по Зееману
  • Система Смита - Хифти в ААС
  • Система Смита - Хифти в ААС
  • Система Смита - Хифти в ААС
  • Метрологические характеристики и аналитические возможности ААС
  • Метрологические характеристики и аналитические возможности ААС
  • Атомно-абсорбционный спектрометр AAnalyst 600
  • Атомно-абсорбционный спектрометр AAnalyst 600

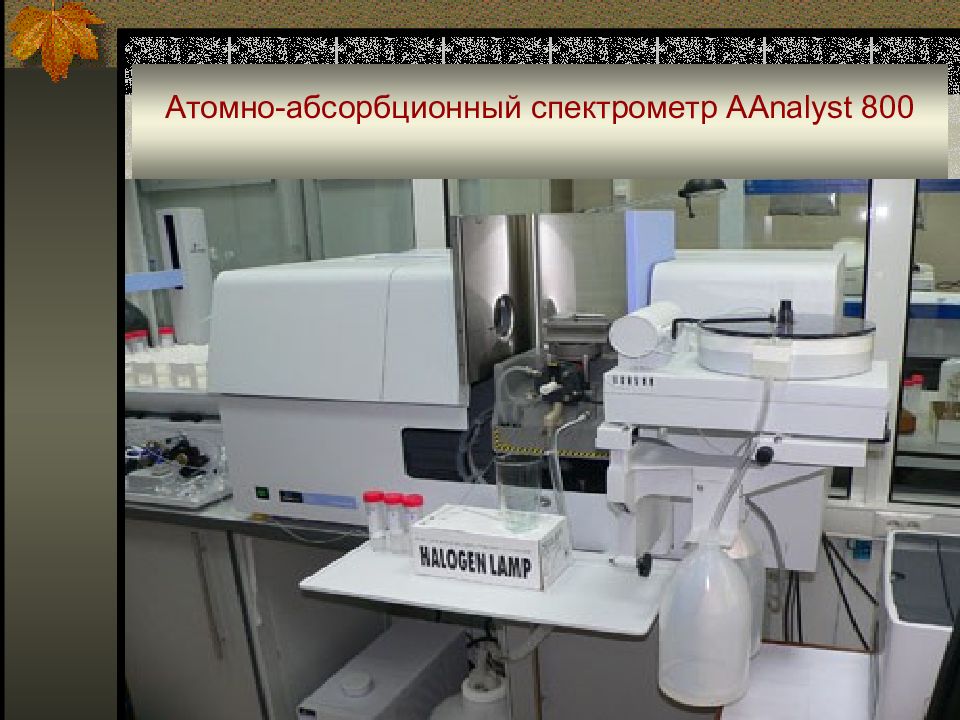

  • Атомно-абсорбционный спектрометр AAnalyst 800
  • Атомно-абсорбционный спектрометр Solaаr М6
  • Auto samplers
  • Сочетание ионной хроматографии с ААС
1/86

Первый слайд презентации: Атомно-абсорбционные методы

Атомно-абсорбционный спектральный анализ, наряду с атомно-эмиссионной спектрометрией, относится к наиболее важным и эффективным методам исследования неорганических соединений, особенно при определении следовых количеств веществ. В своем классическом варианте атомно-абсорбционная спектрометрия представляет собой моноэлементный метод. Определение (до 10) элементов может проводится с помощью удобных в обращении приборов, действующих по принципу автоматического переключения ламп.

Изображение слайда

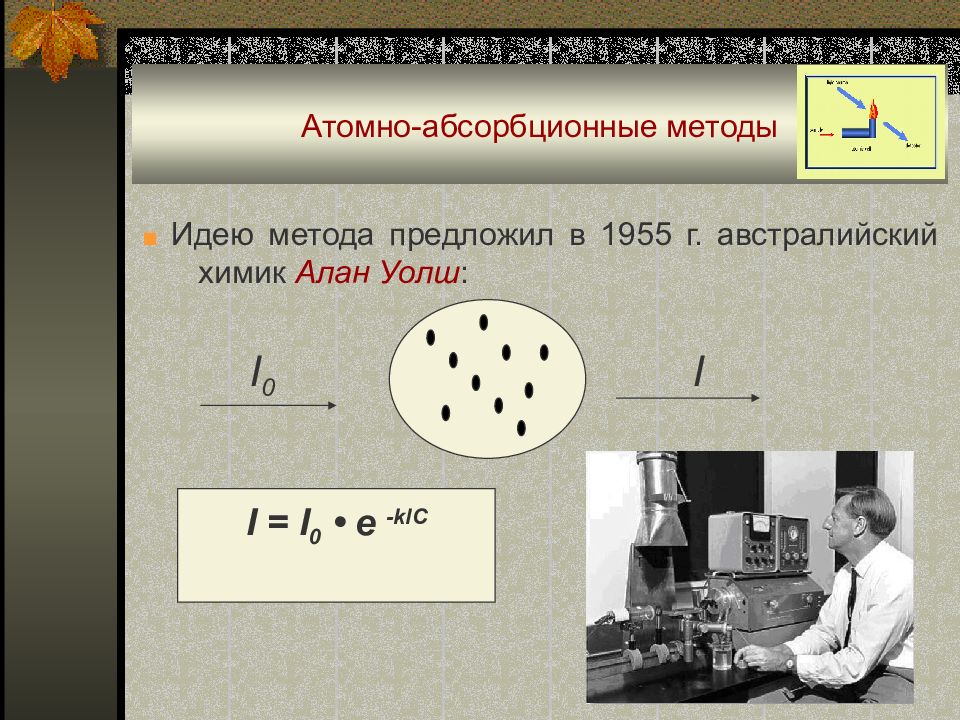

■ Идею метода предложил в 1955 г. австралийский химик Алан Уолш : I 0 I I = I 0 • e -klC

Изображение слайда

Слайд 3: Атомно-абсорбционные методы

А. Уолш предложил измерять lg I 0 / I. Эту величину называют оптической плотностью атомного пара ( А ) : A = lg I 0 / I = k v • l • C T = I / I 0 – пропускание A = - lg T T = 10 -A

Изображение слайда

Слайд 4: Атомно-абсорбционные методы

Если бы атом имел только одно возбужденное состояние, то получилась бы лишь одна - единственная линия спектра поглощения. Фактически же наблюдается множество спектральных линий.

Изображение слайда

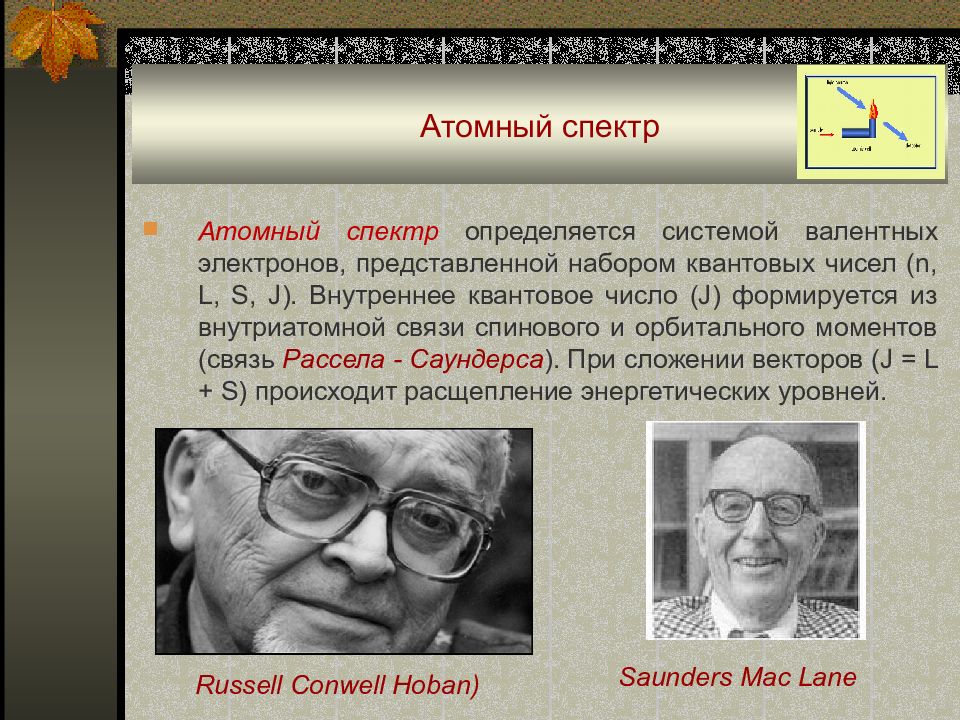

Атомный спектр определяется системой валентных электронов, представленной набором квантовых чисел ( n, L, S, J). Внутреннее квантовое число ( J) формируется из внутриатомной связи спинового и орбитального моментов (связь Рассела - Саундерса ). При сложении векторов ( J = L + S) происходит расщепление энергетических уровней. Russell Conwell Hoban) Saunders Mac Lane

Изображение слайда

Для Na валентный электрон находится на 3s - орбитали, орбитальный момент которой равен 0 и поэтому уровень не расщеплен. В первом возбужденном состоянии неспаренный электрон находится на p - орбитали при орбитальном квантовом числе, равном 1. В результате J = 1/2 или 3/2. Поэтому переходы из основного состояния приводят к появлению двух линий спектра.

Изображение слайда

Слайд 7: Спектры поглощения натрия

Изображение слайда

Слайд 8: Электронные переходы в атоме алюминия

Изображение слайда

Слайд 9

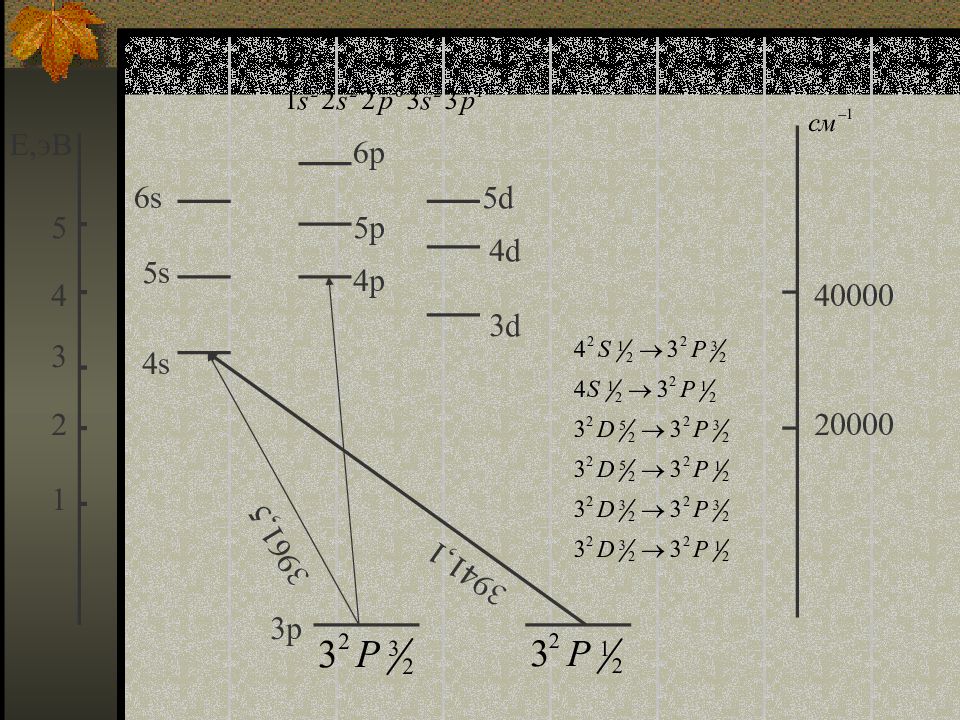

1 2 3 4 5 Е,эВ 4 s 4d 4p 3p 3d 5p 5s 5d 6s 6p 40000 20000 3961,5 3941,1

Изображение слайда

Слайд 10: Атомно-абсорбционная спектрометрия (ААС)

Более чувствительные в поглощении линии в ААС лежат в коротковолновой области от наиболее интенсивных в испускании резонансных линий или совпадают с ними. Наиболее сильные абсорбционные линии большинства элементов располагаются в области 200,0 - 300,0 нм, что существенно упрощает ААС.

Изображение слайда

Слайд 11: ААС

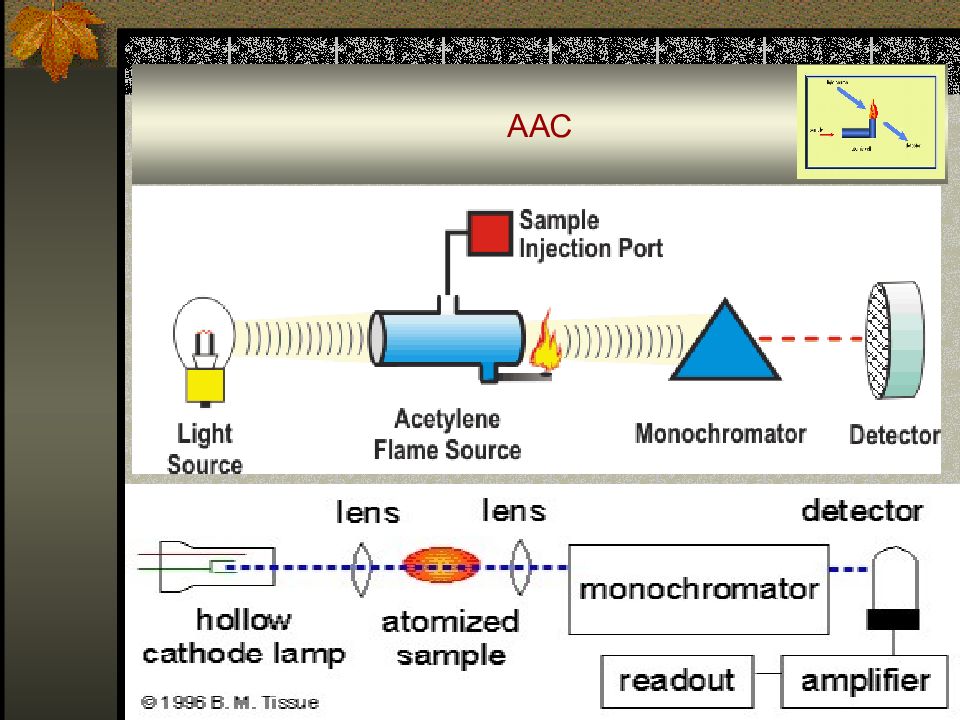

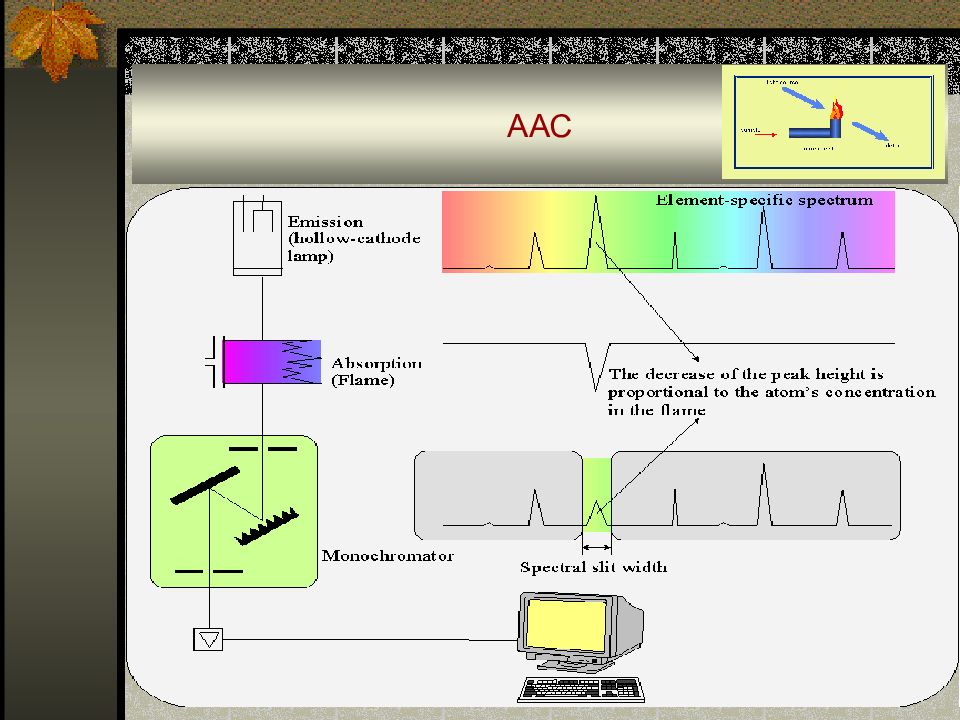

Итак, ААС основана на поглощении излучения оптического диапазона невозбужденными свободными атомами

Изображение слайда

Слайд 12: ААС

Изображение слайда

Слайд 13: ААС

Изображение слайда

Слайд 14: ААС

Изображение слайда

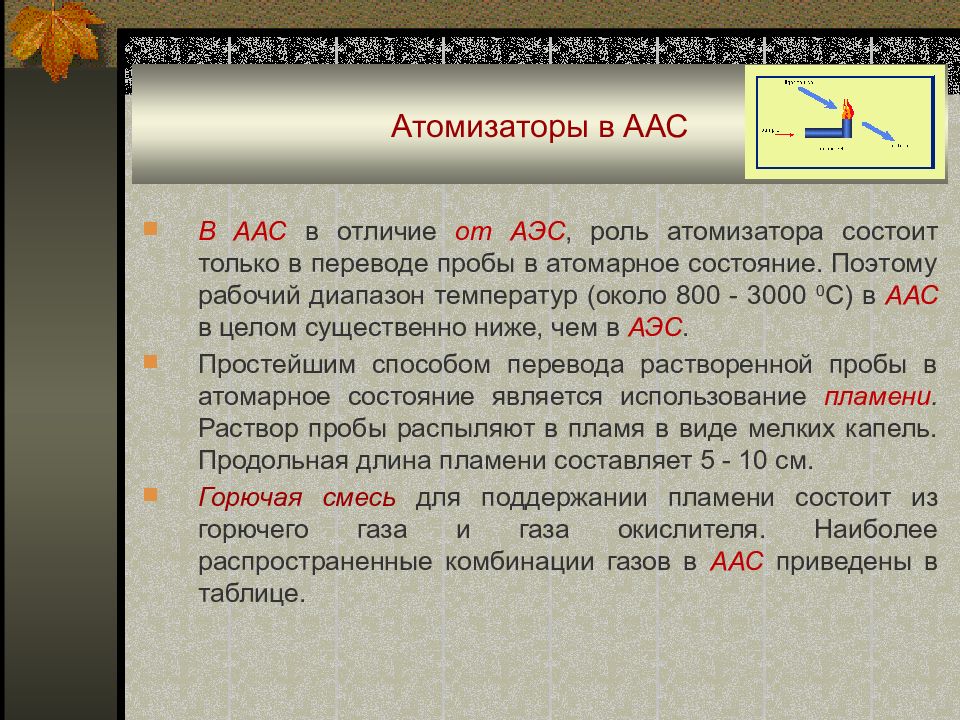

Слайд 15: Атомизаторы в ААС

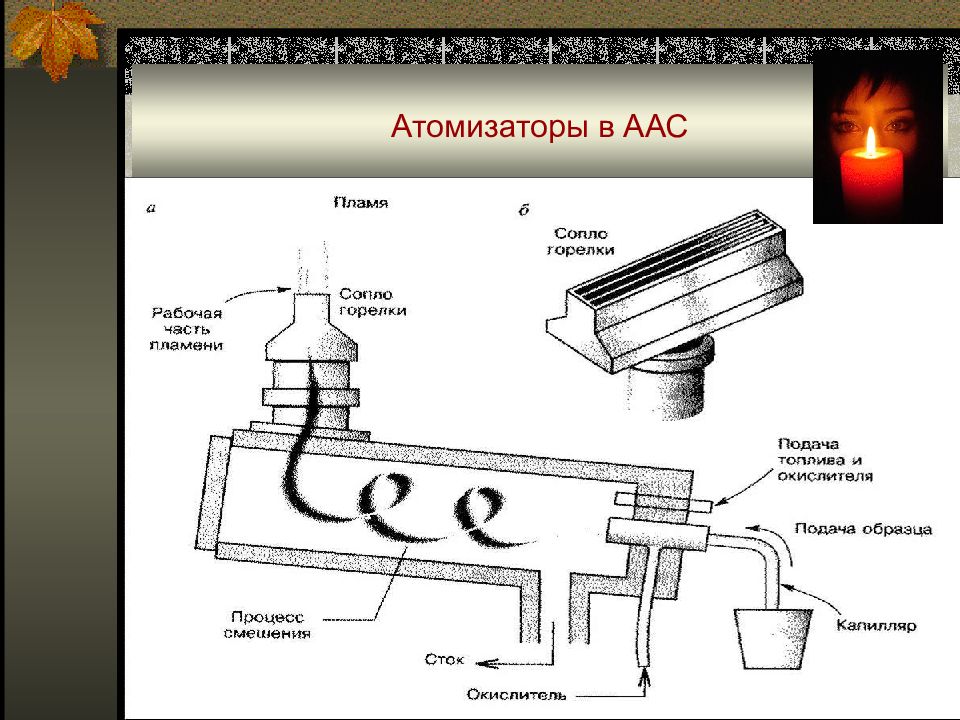

В ААС в отличие от АЭС, роль атомизатора состоит только в переводе пробы в атомарное состояние. Поэтому рабочий диапазон температур (около 800 - 3000 0 С) в ААС в целом существенно ниже, чем в АЭС. Простейшим способом перевода растворенной пробы в атомарное состояние является использование пламени. Раствор пробы распыляют в пламя в виде мелких капель. Продольная длина пламени составляет 5 - 10 см. Горючая смесь для поддержании пламени состоит из горючего газа и газа окислителя. Наиболее распространенные комбинации газов в ААС приведены в таблице.

Изображение слайда

Слайд 16: Составы газовых смесей для пламенной ААС ( ПААС)

■ Для определения большинства элементов достаточно температур, даваемых смесью ацетилен - воздух. Недостаток ацетилен - воздушного пламени – значительное собственное поглощение при λ < 230 нм. Для трудно атомизируемых или малолетучих элементов ( Be, Ca, Sr, Ti, Zr, Hf, V, Mo, W, РЗЭ) необходимо применять более высокотемпературные пламена, например, закись азота - ацетилен (3100 К).

Изображение слайда

Слайд 17: Составы газовых смесей для ПААС

Изображение слайда

Слайд 18: Атомизаторы в ААС

Изображение слайда

Слайд 19: Атомизаторы в ААС

Изображение слайда

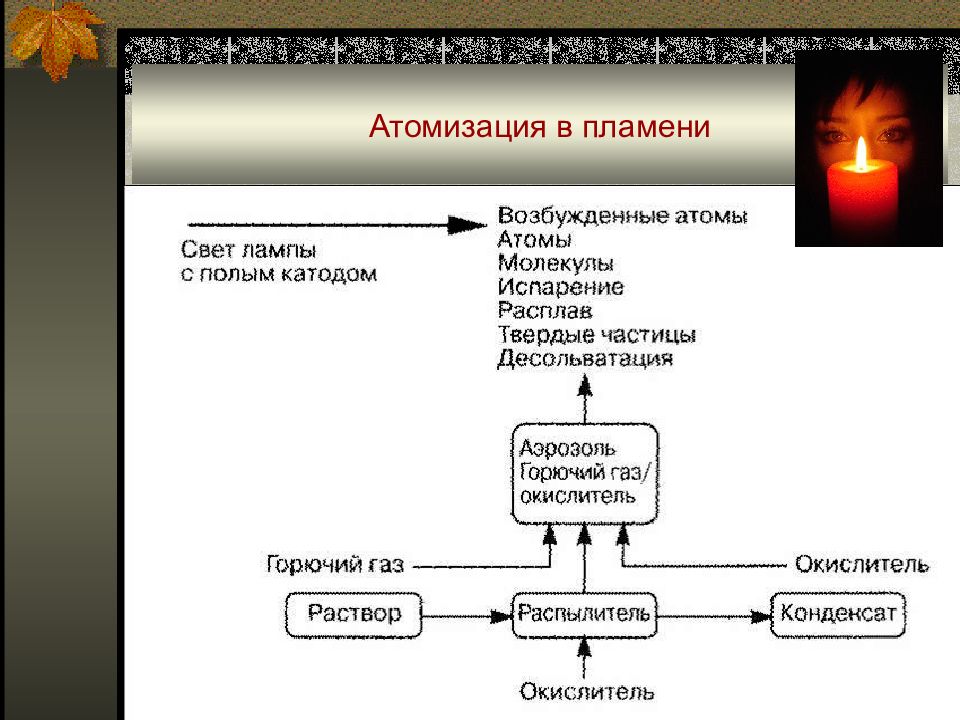

Слайд 20: Атомизация в пламени

Изображение слайда

Слайд 21: Пределы обнаружения элементов пламенной ААС и АЭС

Изображение слайда

Слайд 22: Атомизаторы в ААС

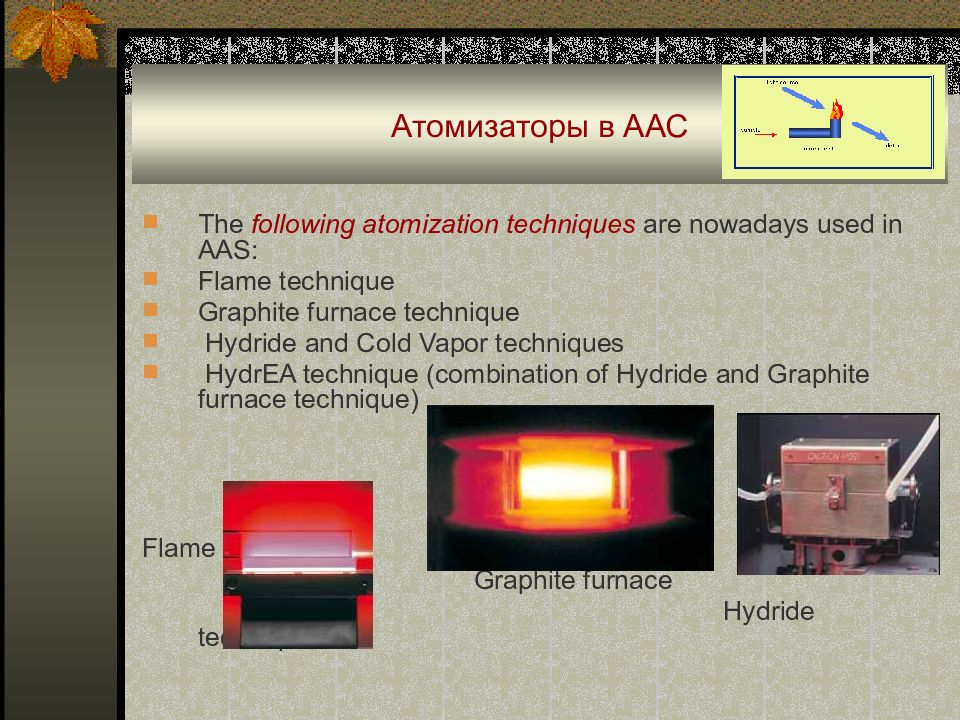

The following atomization techniques are nowadays used in AAS: Flame technique Graphite furnace technique Hydride and Cold Vapor techniques HydrEA technique (combination of Hydride and Graphite furnace technique) Flame Graphite furnace Hydride technique

Изображение слайда

Слайд 23: Электротермический способ атомизации (ЭТА)

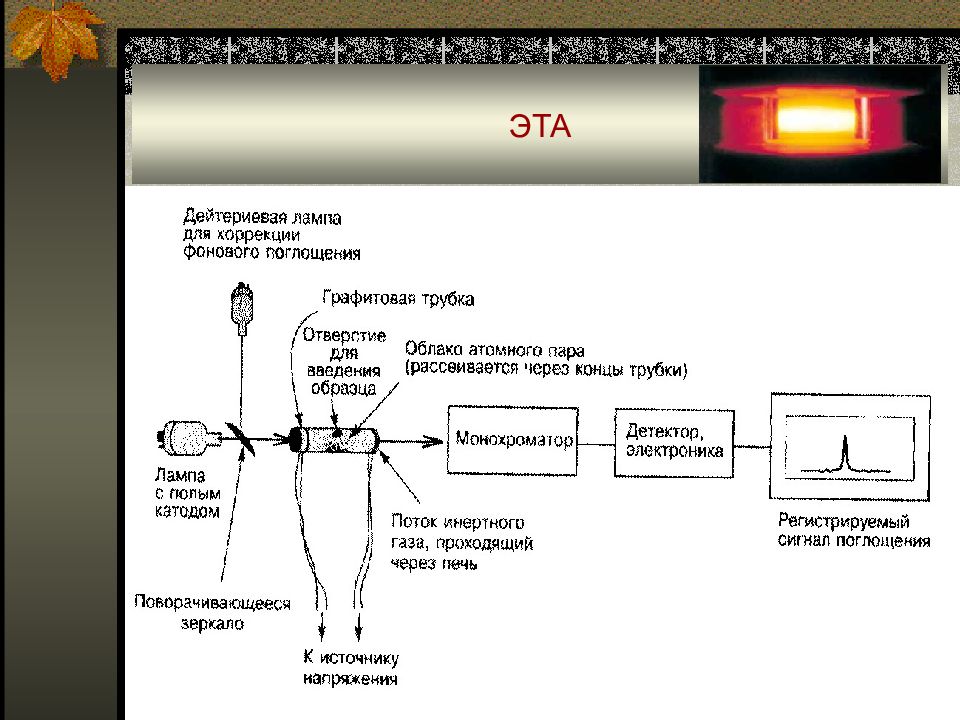

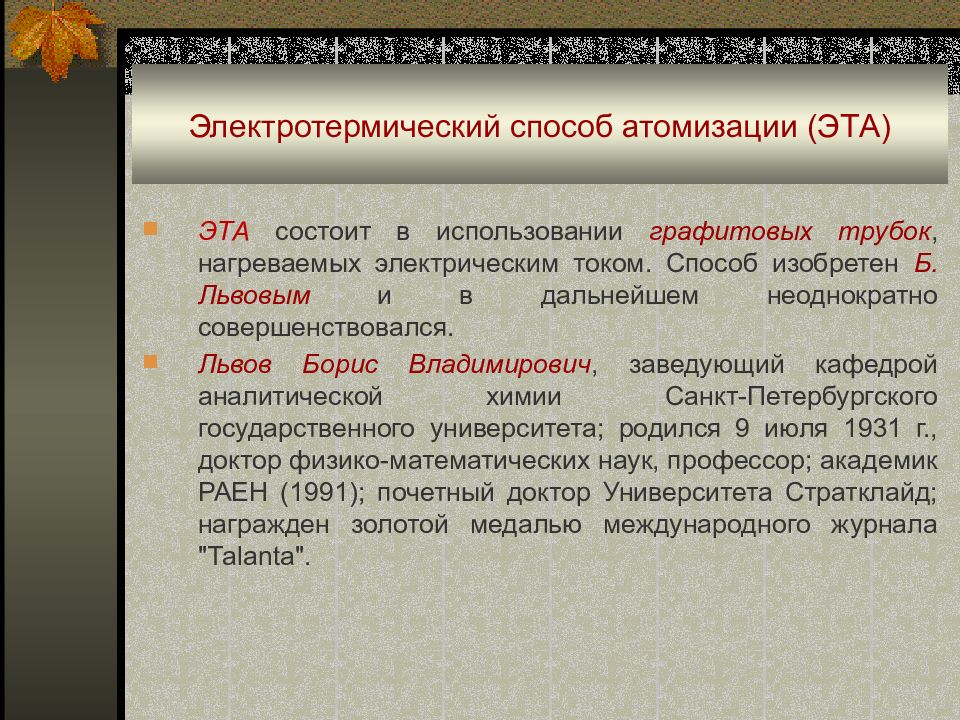

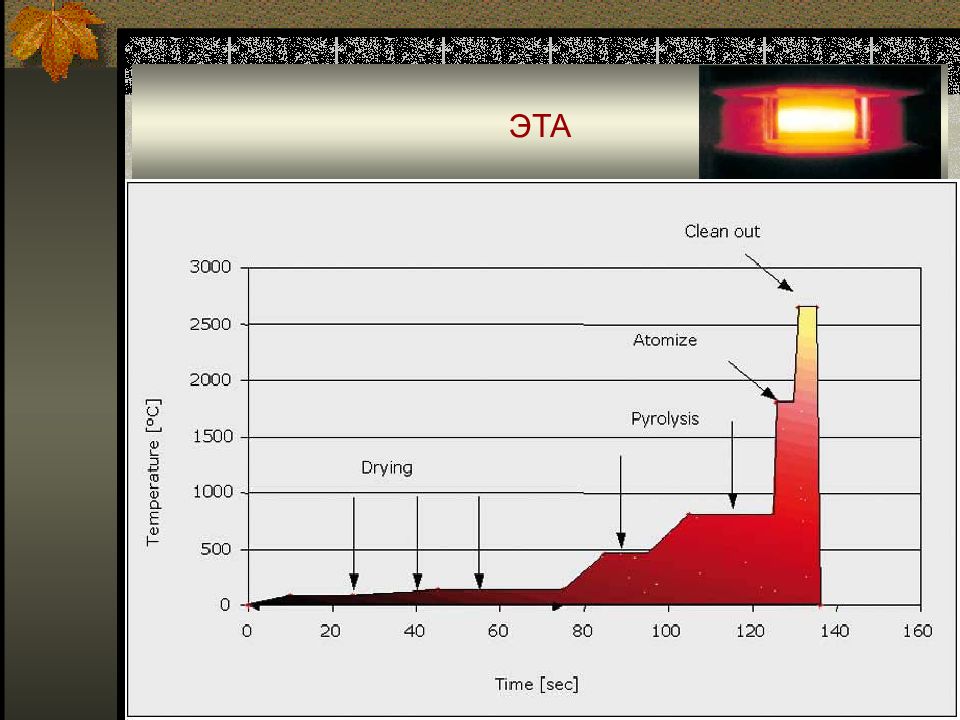

ЭТА состоит в использовании графитовых трубок, нагреваемых электрическим током. Способ изобретен Б. Львовым и в дальнейшем неоднократно совершенствовался. Львов Борис Владимирович, заведующий кафедрой аналитической химии Санкт-Петербургского государственного университета; родился 9 июля 1931 г., доктор физико-математических наук, профессор; академик РАЕН (1991); почетный доктор Университета Стратклайд; награжден золотой медалью международного журнала "Таlаntа".

Изображение слайда

Слайд 24: Электротермический способ атомизации (ЭТА)

Раствор пробы (порядка 10 мкл) вводят в кювету и нагревают ее по специальной температурной программе, подводя напряжение через металлические контакты. Путем программируемого повышения температуры до 105 - 110 0 С раствор пробы сначала высушивают в защитной атмосфере инертного газа (например, аргона). Затем пробу озоляют, поднимая температуру до 500 -700 0 С.

Изображение слайда

Слайд 25: ЭТА

Изображение слайда

Слайд 26: ЭТА

Изображение слайда

Слайд 27: ЭТА

Изображение слайда

Слайд 28: ЭТА

■ В процессе озоления удаляются летучие компоненты матрицы - соединения ртути, органические вещества, некоторые галогениды. ■ При этом также протекает ряд реакций разложения – дегидратация кристаллогидратов, гидроксидов, нитратов. Кроме того, многие компоненты пробы под действием графита восстанавливаются : сульфаты до сульфидов, некоторые ионы металлов до свободных металлов. При этом также могут образовываться и нежелательные побочные продукты : термически устойчивые карбиды или малолетучие оксиды, например, бора или фосфора. ■ На следующем этапе температуру повышают до 2000 -3000 К. При этом происходят процессы диссоциации, восстановления и ионизации, аналогично процессам в пламени.

Изображение слайда

Слайд 29: Изменение а.с. в ЭТА

Изображение слайда

Слайд 30: ЭТА

Значительное повышение чувствительности : 100 % пробы находится в атомизаторе (в пламенном варианте не более 10 %) ; время пребывания пробы значительно выше. Резко сокращается объем пробы ( 5 - 10 мкл ЭТА и мл ПЛА ). Восстановительные свойства графита облегчают диссоциацию устойчивых оксидов многих элементов. Селективность : ЭТА позволяет непосредственно в ходе анализа удалить из пробы часть компонентов матрицы. Возможность анализа твердых образцов : минералов, биологических тканей и т.д.

Изображение слайда

Слайд 31: Преимущества ЭТА

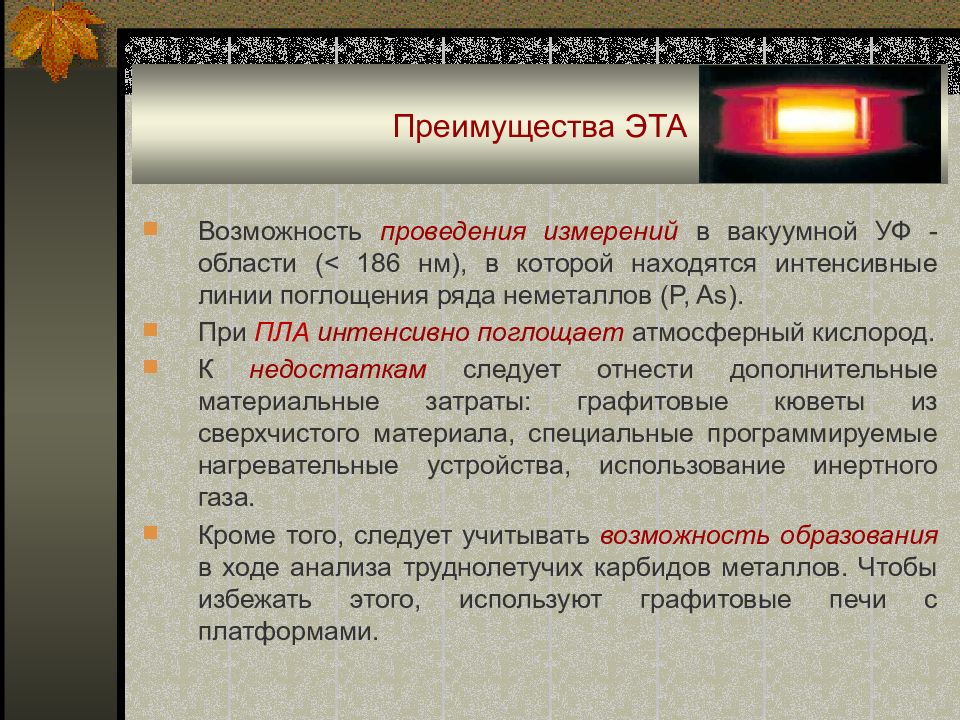

Возможность проведения измерений в вакуумной УФ -области ( < 186 нм), в которой находятся интенсивные линии поглощения ряда неметаллов ( P, As). При ПЛА интенсивно поглощает атмосферный кислород. К недостаткам следует отнести дополнительные материальные затраты: графитовые кюветы из сверхчистого материала, специальные программируемые нагревательные устройства, использование инертного газа. Кроме того, следует учитывать возможность образования в ходе анализа труднолетучих карбидов металлов. Чтобы избежать этого, используют графитовые печи с платформами.

Изображение слайда

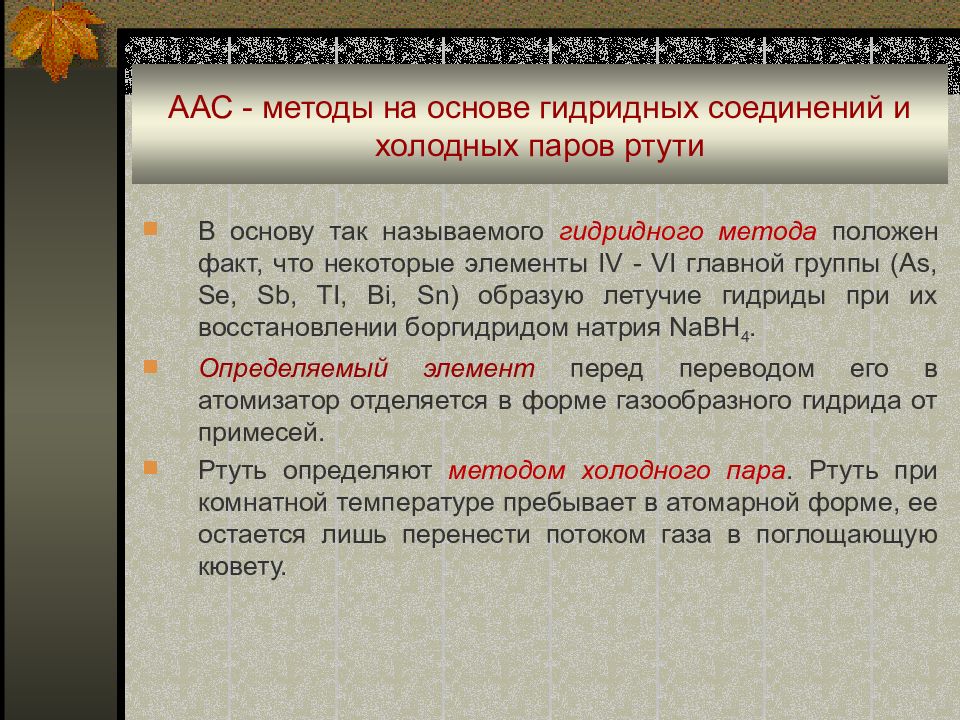

Слайд 32: ААС - методы на основе гидридных соединений и холодных паров ртути

В основу так называемого гидридного метода положен факт, что некоторые элементы IV - VI главной группы ( As, Se, Sb, TI, Bi, Sn) образую летучие гидриды при их восстановлении боргидридом натрия NaBH 4. Определяемый элемент перед переводом его в атомизатор отделяется в форме газообразного гидрида от примесей. Ртуть определяют методом холодного пара. Ртуть при комнатной температуре пребывает в атомарной форме, ее остается лишь перенести потоком газа в поглощающую кювету.

Изображение слайда

Слайд 33: ААС - методы на основе гидридных соединений и холодных паров ртути

Ртуть - единственный металл, показывающий значительное давление пара уже при комнатной температуре. Благодаря этому, достигаются пределы обнаружения порядка 0,1 мкг / л. Учитывая высокую токсичность ртути, определять ее приходится практически во всех сферах жизни.

Изображение слайда

Слайд 34: Схема системы на основе гидридных соединений и холодных паров ртути

Изображение слайда

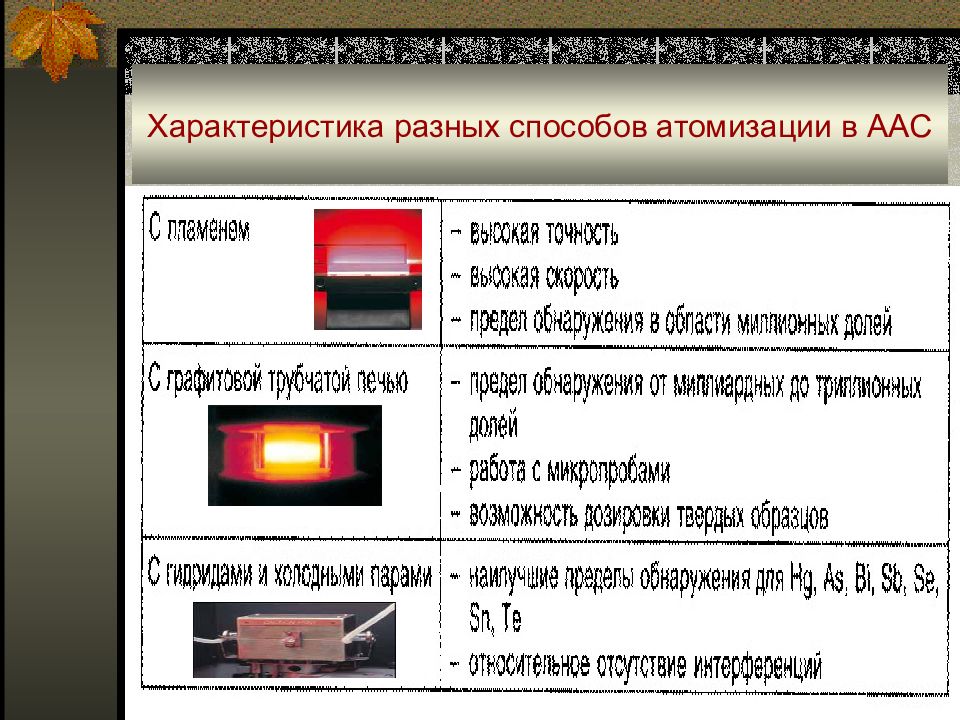

Слайд 35: Характеристика разных способов атомизации в ААС

Изображение слайда

Слайд 36: ААС – спектрометр с гидридной приставкой

Изображение слайда

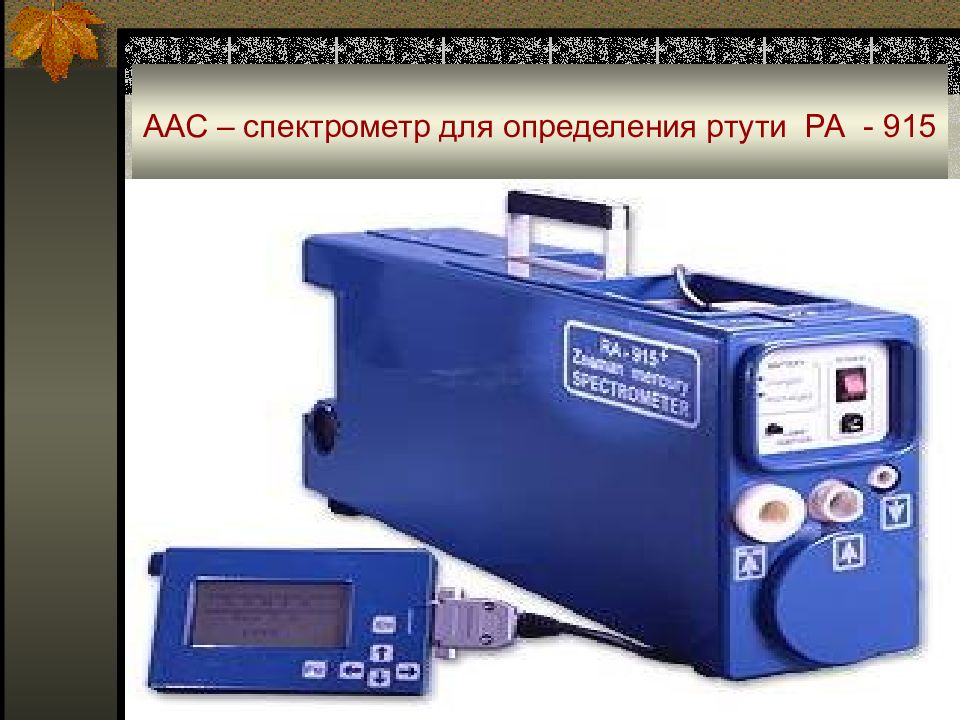

Слайд 37: ААС – спектрометр для определения ртути РА - 915

Изображение слайда

Слайд 38: Источники излучения в ААС

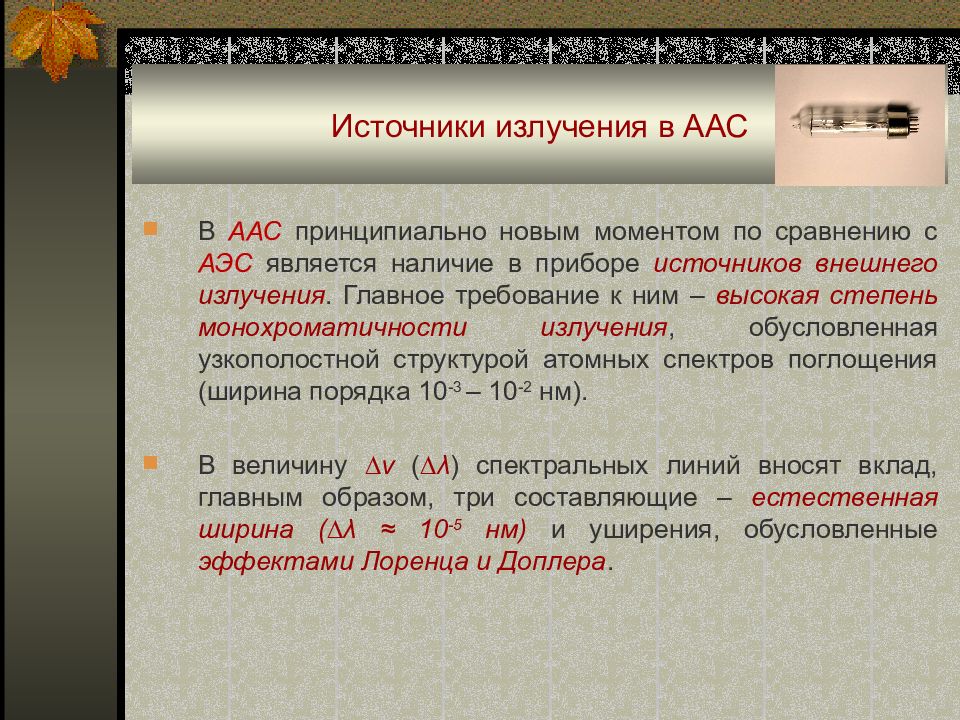

В ААС принципиально новым моментом по сравнению с АЭС является наличие в приборе источников внешнего излучения. Главное требование к ним – высокая степень монохроматичности излучения, обусловленная узкополостной структурой атомных спектров поглощения (ширина порядка 10 -3 – 10 -2 нм). В величину ∆ v ( ∆ λ ) спектральных линий вносят вклад, главным образом, три составляющие – естественная ширина (∆ λ ≈ 10 -5 нм) и уширения, обусловленные эффектами Лоренца и Доплера.

Изображение слайда

Слайд 39: Уширение, обусловленное эффектом Допплера

Изображение слайда

Слайд 40: Уширение, обусловленное эффектом Допплера

Изображение слайда

Слайд 41: Уширение, обусловленное эффектом Допплера

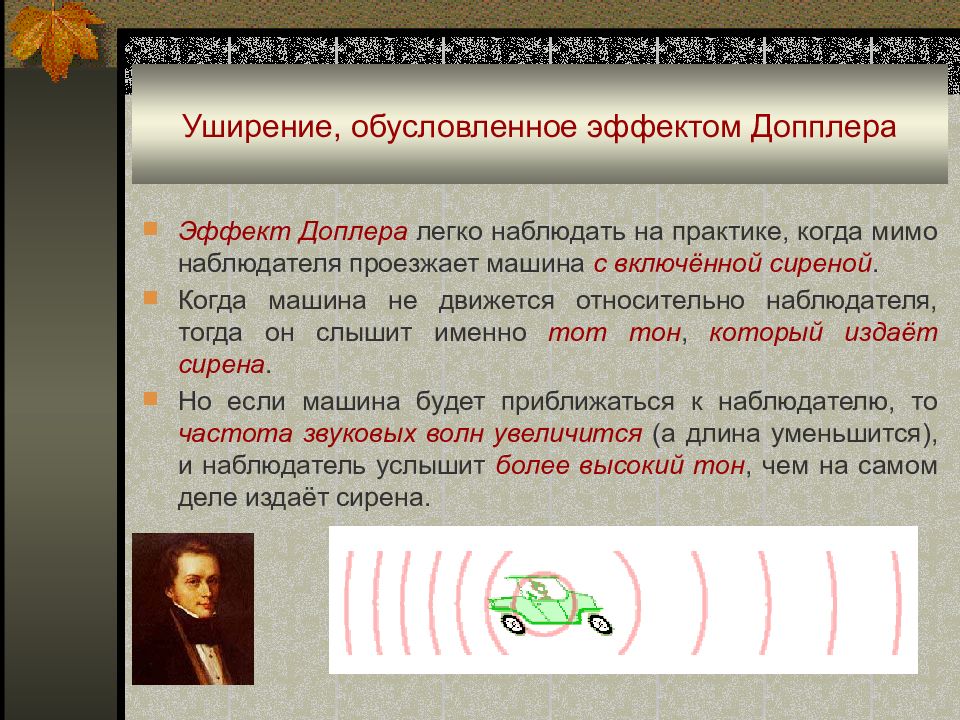

Эффект Доплера легко наблюдать на практике, когда мимо наблюдателя проезжает машина с включённой сиреной. Когда машина не движется относительно наблюдателя, тогда он слышит именно тот тон, который издаёт сирена. Но если машина будет приближаться к наблюдателю, то частота звуковых волн увеличится (а длина уменьшится), и наблюдатель услышит более высокий тон, чем на самом деле издаёт сирена.

Изображение слайда

Слайд 42: Уширение, обусловленное эффектом Допплера

А когда машина проедет дальше и будет уже отдаляться, а не приближаться, то наблюдатель услышит более низкий тон, вследствие меньшей частоты (и, соответственно, большей длины) звуковых волн. Эффект был впервые описан  Кристианом Доплером  в  1842  году. Кристиан Доплер  (нем. Christian Doppler; 29 ноября 1803, Зальцбург — 17 марта 1853, Венеция) — австрийский физик.

Изображение слайда

Слайд 43: Уширение, обусловленное эффектом Допплера

Тепловое движение атомов носит хаотический характер, поэтому у части атомов возникает составляющая скорости, направленная к наблюдателю, а у другой части составляющая имеет противоположное направление. В результате спектральная линия, являющаяся суперпозицией линий, испускаемых многими атомами, расширяется вследствие эффекта Доплера. Чтобы оценить доплеровское уширение, нужно знать среднюю скорость атомов газа v, выделить среднюю скорость в направлении наблюдения и подставить ее в выражение для доплеровского сдвига.

Изображение слайда

Слайд 44: Уширение, обусловленное эффектом Допплера

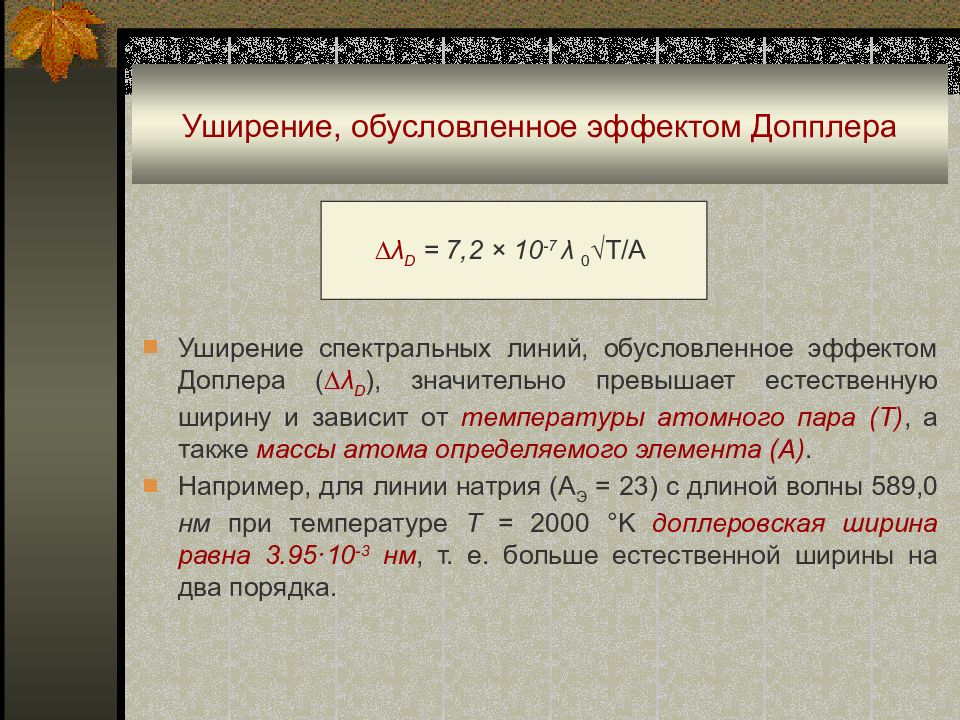

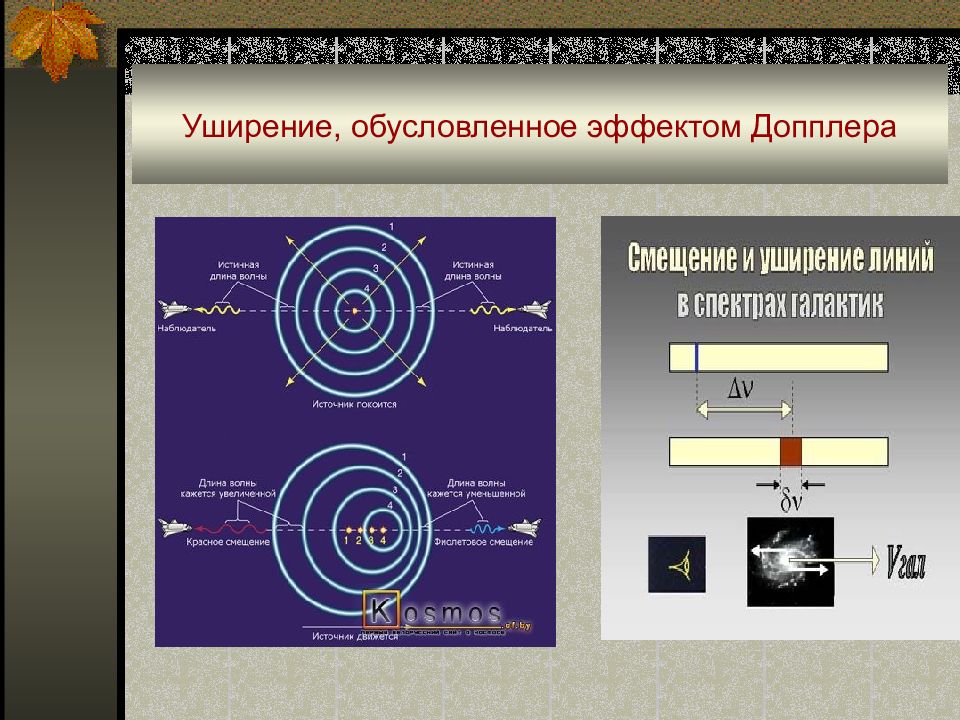

Уширение спектральных линий, обусловленное эффектом Доплера ( ∆ λ D ), значительно превышает естественную ширину и зависит от температуры атомного пара (T), а также массы атома определяемого элемента (A). Например, для линии натрия (А Э = 23) с длиной волны 589,0 нм при температуре T = 2000 °K доплеровская ширина равна 3.95·10 -3 нм, т. е. больше естественной ширины на два порядка. ∆ λ D = 7,2 × 10 -7 λ 0 √T/A

Изображение слайда

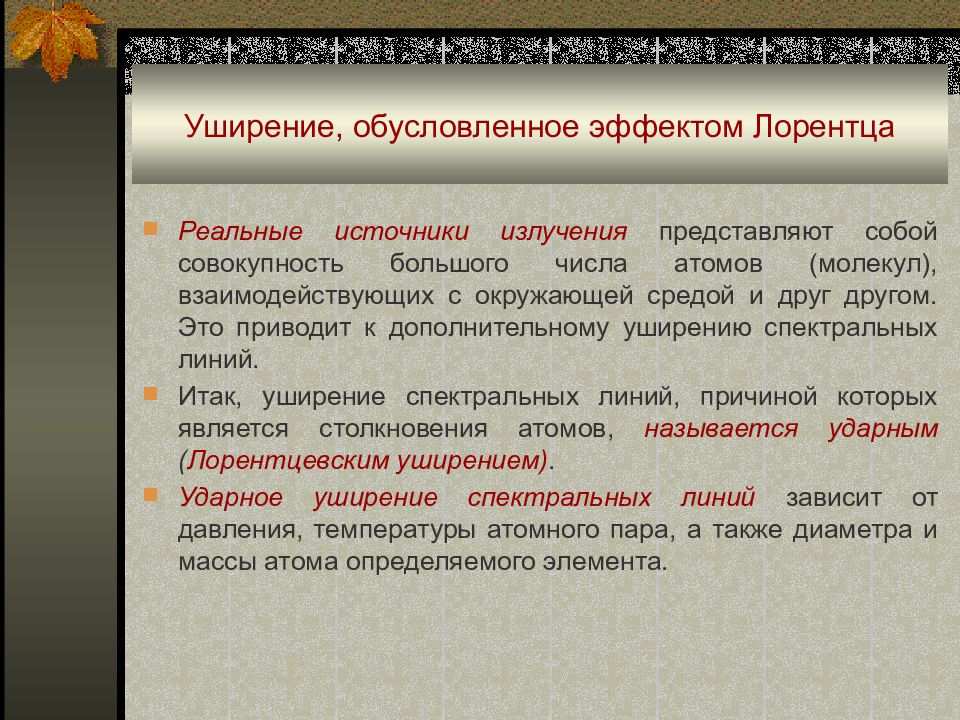

Слайд 45: Уширение, обусловленное эффектом Лорентца

Реальные источники излучения представляют собой совокупность большого числа атомов (молекул), взаимодействующих с окружающей средой и друг другом. Это приводит к дополнительному уширению спектральных линий. Итак, уширение спектральных линий, причиной которых является столкновения атомов, называется ударным ( Лорентцевск им уширение м). Ударное уширение спектральных линий зависит от давления, температуры атомного пара, а также диаметра и массы атома определяемого элемента.

Изображение слайда

Слайд 46: Уширение, обусловленное эффектом Лорентца

2 1 1 ∆v L = 2,602•10 23 •σ 2 •P√ ———(—— + ——), где πRT A M σ – сечение уширяющего столкновения ; Р, М – давление и молекулярная масса плазмообразующего газа ; А – атомная масса излучающего атома ; Т – температура ; R – универсальная газовая постоянная. ▀ Для линии натрия (АЭ = 23) с длиной волны 589,0 нм при температуре T = 2000 °K лорентцевская ширина имеет величину порядка 4·10 -3 нм, т. е. больше естественной ширины на два порядка и близка к доплеровскому уширению.

Изображение слайда

Слайд 47: Источники излучения в ААС

■ В настоящее время в ААС в качестве источников излучения наибольшее распространение получили разрядные лампы – лампы с полым катодом (ЛПК) и безэлектродные разрядные лампы. Они являются источниками линейчатых спектров.

Изображение слайда

Слайд 48: Лампы с полым катодом (ЛПК) в ААС

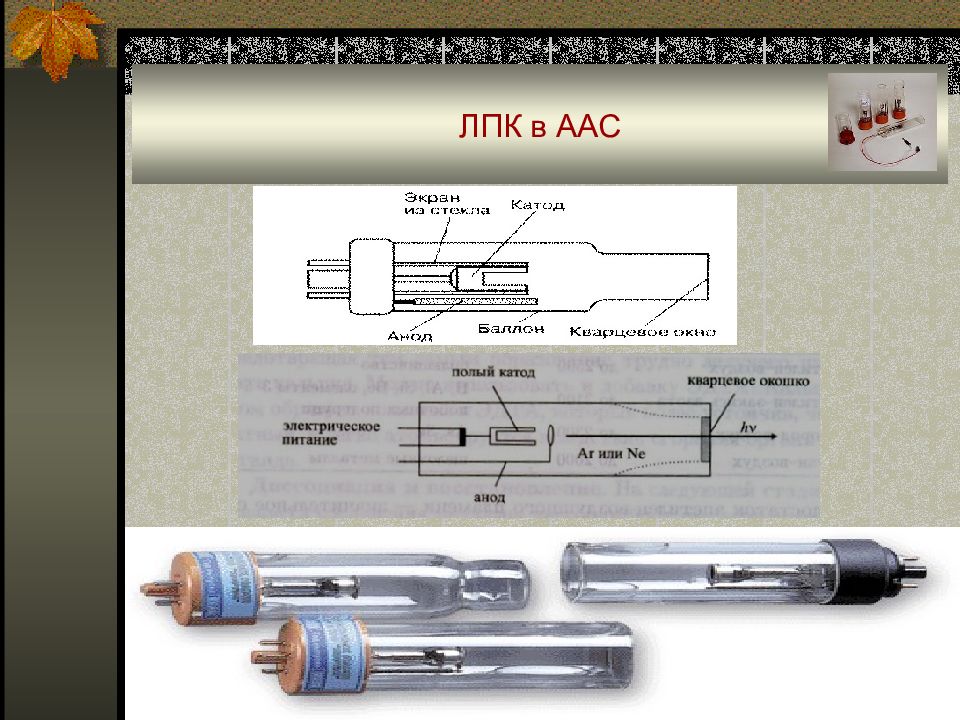

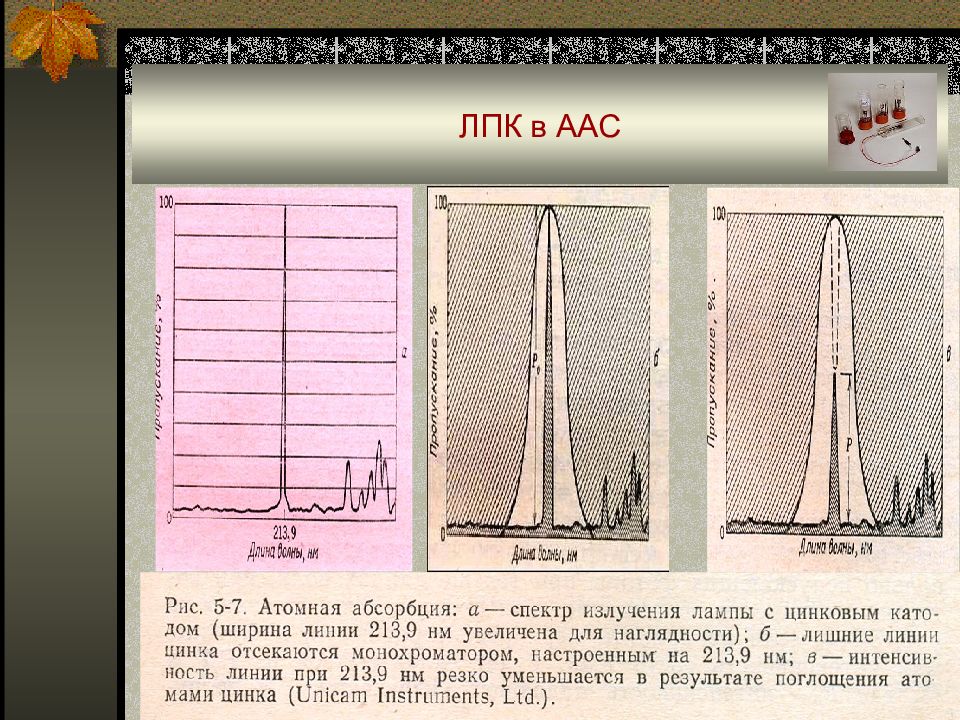

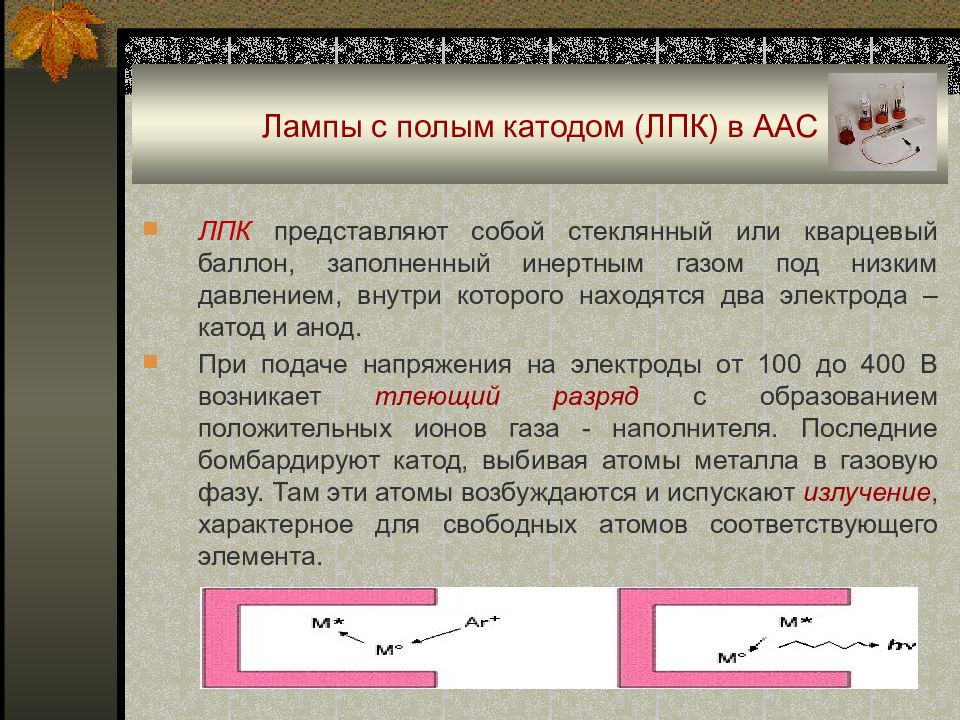

ЛПК представляют собой стеклянный или кварцевый баллон, заполненный инертным газом под низким давлением, внутри которого находятся два электрода – катод и анод. При подаче напряжения на электроды от 100 до 400 В возникает тлеющий разряд с образованием положительных ионов газа - наполнителя. Последние бомбардируют катод, выбивая атомы металла в газовую фазу. Там эти атомы возбуждаются и испускают излучение, характерное для свободных атомов соответствующего элемента.

Изображение слайда

Слайд 49: ЛПК в ААС

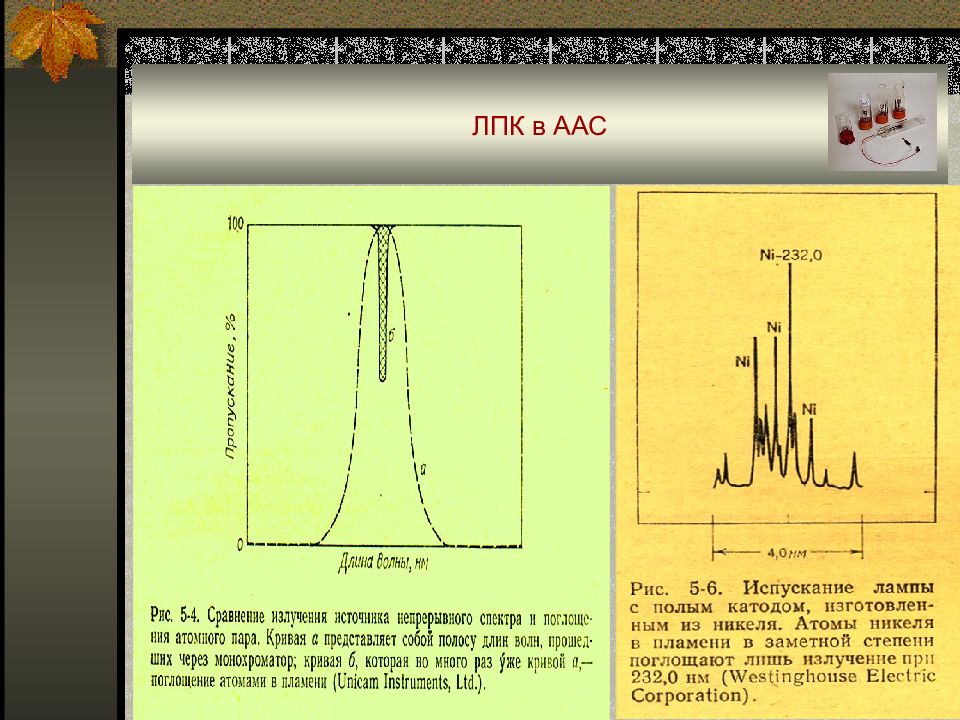

Изображение слайда

Слайд 50: ЛПК в ААС

Изображение слайда

Слайд 51: ЛПК в ААС

Изображение слайда

Слайд 52: Безэлектродные разрядные лампы ( БРЛ) в ААС

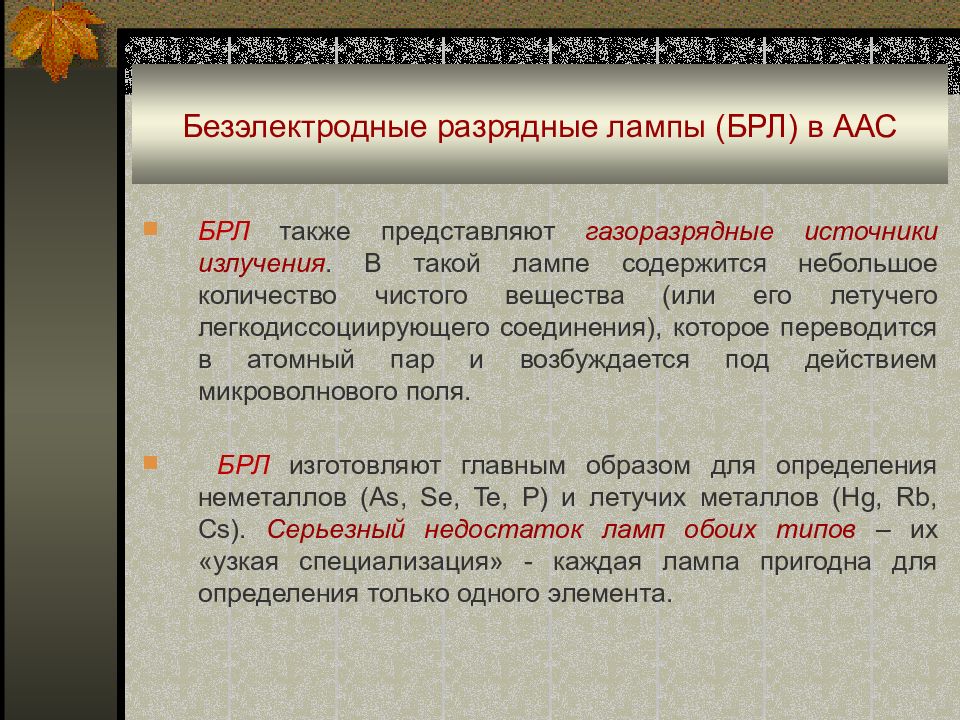

БРЛ также представляют газоразрядные источники излучения. В такой лампе содержится небольшое количество чистого вещества (или его летучего легкодиссоциирующего соединения), которое переводится в атомный пар и возбуждается под действием микроволнового поля. БРЛ изготовляют главным образом для определения неметаллов ( As, Se, Te, P ) и летучих металлов ( Hg, Rb, Cs ). Серьезный недостаток ламп обоих типов – их «узкая специализация» - каждая лампа пригодна для определения только одного элемента.

Изображение слайда

Слайд 53: Факторы, влияющие на результаты определений в ААС

Спектральные помехи. Химические помехи. Физические помехи. Ионизационные помехи. Фоновая абсорбция.

Изображение слайда

Слайд 54: Факторы, влияющие на результаты определений в ААС

Спектральные помехи. Часть атомов пробы термически возбуждаются и могут испускать излучение. Таким образом, детектор принимает не только излучение из источника света, ослабление которого атомами пробы измеряется по принципу ААС, но и излучение возбужденных атомов в пробе. Если это примесные атомы сопутствующих элементов, возникают значительные искажения результатов измерений. Во избежание помех такого рода применяют принцип переменного света или принцип модуляции.

Изображение слайда

Слайд 55: Принцип модуляции в ААС

Исходящее от источника света излучение модулируется с определенной частотой, например, 50 Гц, причем : - или вместо постоянного тока подается переменный ток, либо прямоугольные импульсы ; - или между источником света и атомизатором монтируется прерыватель (вращающееся секторное зеркало). ■ С помощью специального механического или электрического устройства – модулятора – поток излучения направляют на пробу периодическими импульсами.

Изображение слайда

Слайд 56: Принцип модуляции в ААС

■ В момент времени t 1, когда источник освещает пробу, регистрируется суммарная интенсивность ( I + I 0 ). В момент времени t 2 регистрируется только фоновое излучение I 0. Исправленное значение I находят по разности.

Изображение слайда

Слайд 57: Химические помехи в ААС

Строго говоря, химической помехой является любое образование соединения, препятствующее количественной атомизации элемента. Так, например, при определении Ca 2+ из раствора, содержащего ионы Na, CI и SO 4 2- в пламени образуется сначала CaSO 4, который при дальнейшем воздействии температуры преобразуется в CaO, который не атомизируется в пламени воздух / ацетилен. Это означает, что образуется гораздо меньше атомов Ca в присутствии SO 4 2. Универсальным способом избегания такого рода помех считается добавка (в избытке) другого катиона, который образует с мешающим ионом соединение с еще меньшим произведением растворимости, чем у определяемого элемента. В данном случае можно использовать, например, Ba 2+.

Изображение слайда

Слайд 58: Помехи в ААС

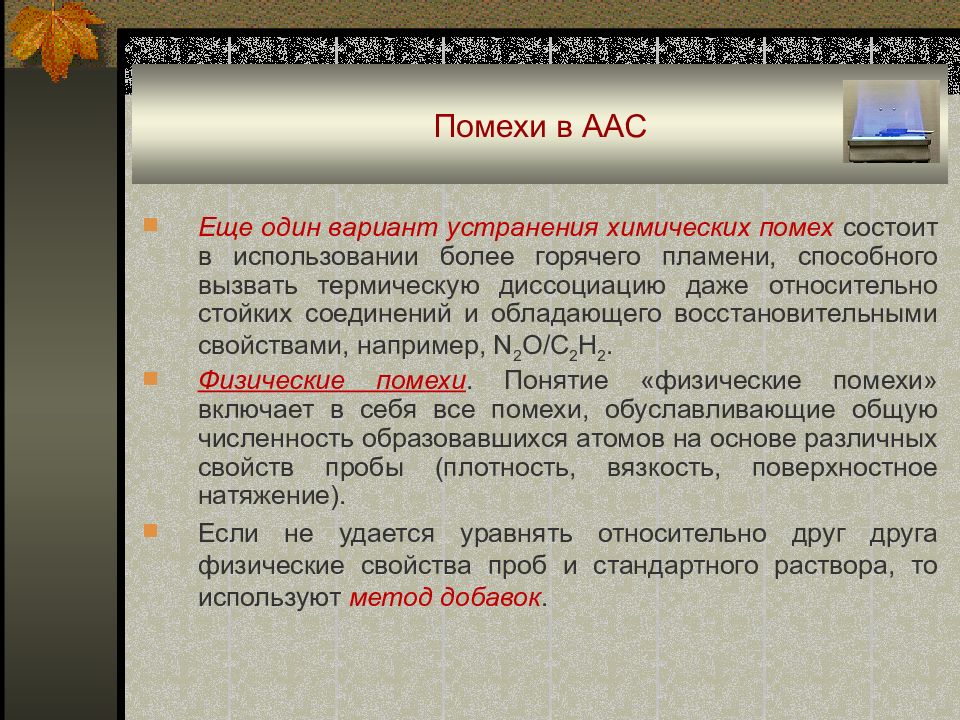

Еще один вариант устранения химических помех состоит в использовании более горячего пламени, способного вызвать термическую диссоциацию даже относительно стойких соединений и обладающего восстановительными свойствами, например, N 2 O/C 2 H 2. Физические помехи. Понятие «физические помехи» включает в себя все помехи, обуславливающие общую численность образовавшихся атомов на основе различных свойств пробы (плотность, вязкость, поверхностное натяжение). Если не удается уравнять относительно друг друга физические свойства проб и стандартного раствора, то используют метод добавок.

Изображение слайда

Слайд 59: Метод добавок в ААС

Изображение слайда

Слайд 60: Помехи в ААС

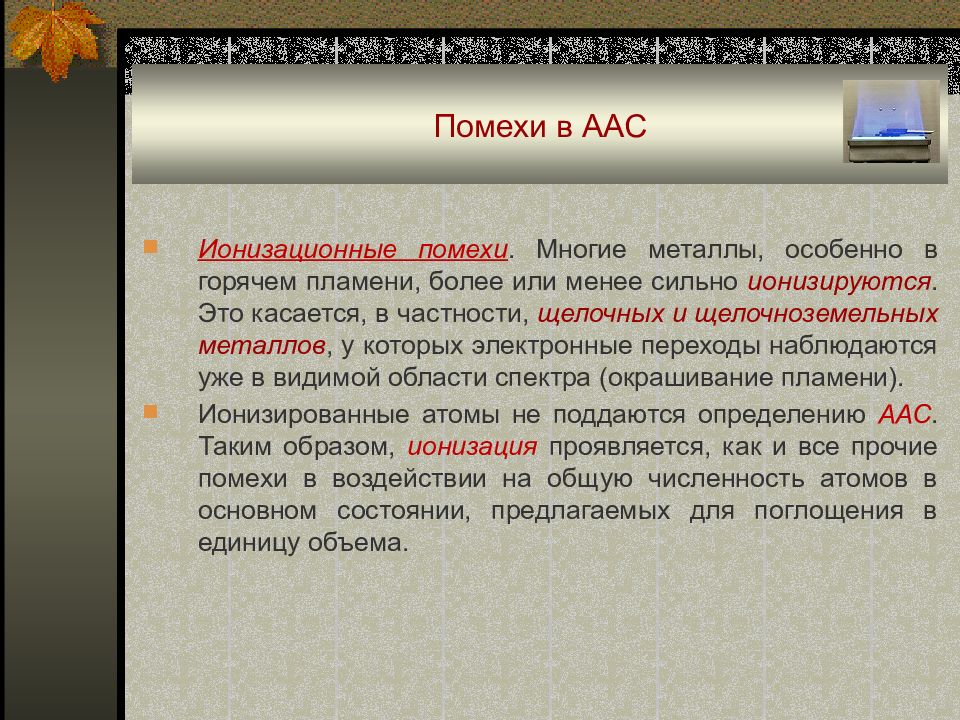

Ионизационные помехи. Многие металлы, особенно в горячем пламени, более или менее сильно ионизируются. Это касается, в частности, щелочных и щелочноземельных металлов, у которых электронные переходы наблюдаются уже в видимой области спектра (окрашивание пламени). Ионизированные атомы не поддаются определению ААС. Таким образом, ионизация проявляется, как и все прочие помехи в воздействии на общую численность атомов в основном состоянии, предлагаемых для поглощения в единицу объема.

Изображение слайда

Слайд 61: Помехи в ААС

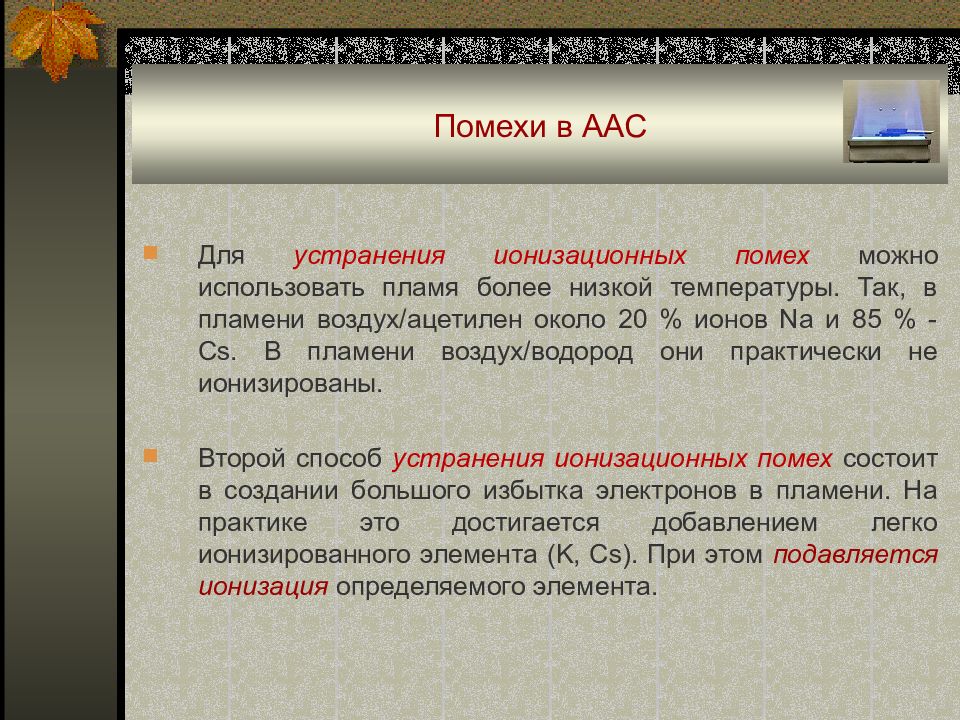

Для устранения ионизационных помех можно использовать пламя более низкой температуры. Так, в пламени воздух / ацетилен около 20 % ионов Na и 85 % - Cs. В пламени воздух / водород они практически не ионизированы. Второй способ устранения ионизационных помех состоит в создании большого избытка электронов в пламени. На практике это достигается добавлением легко ионизированного элемента ( K, Cs). При этом подавляется ионизация определяемого элемента.

Изображение слайда

Слайд 62: Помехи в ААС

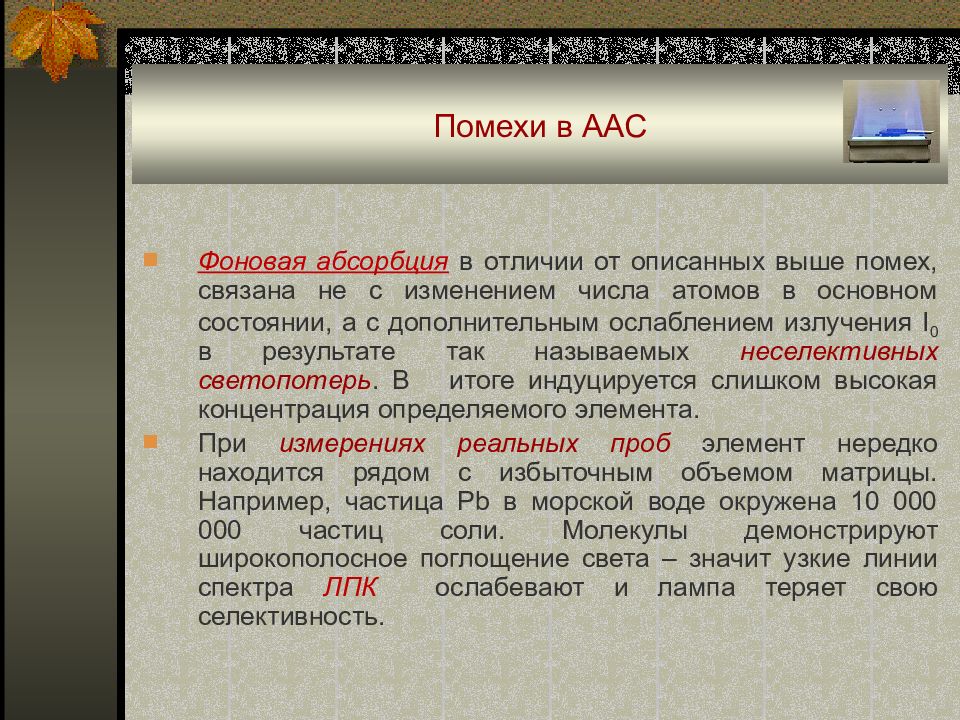

Фоновая абсорбция в отличии от описанных выше помех, связана не с изменением числа атомов в основном состоянии, а с дополнительным ослаблением излучения I 0 в результате так называемых неселективных светопотерь. В итоге индуцируется слишком высокая концентрация определяемого элемента. При измерениях реальных проб элемент нередко находится рядом с избыточным объемом матрицы. Например, частица Pb в морской воде окружена 10 000 000 частиц соли. Молекулы демонстрируют широкополосное поглощение света – значит узкие линии спектра ЛПК ослабевают и лампа теряет свою селективность.

Изображение слайда

Слайд 63: Помехи в ААС

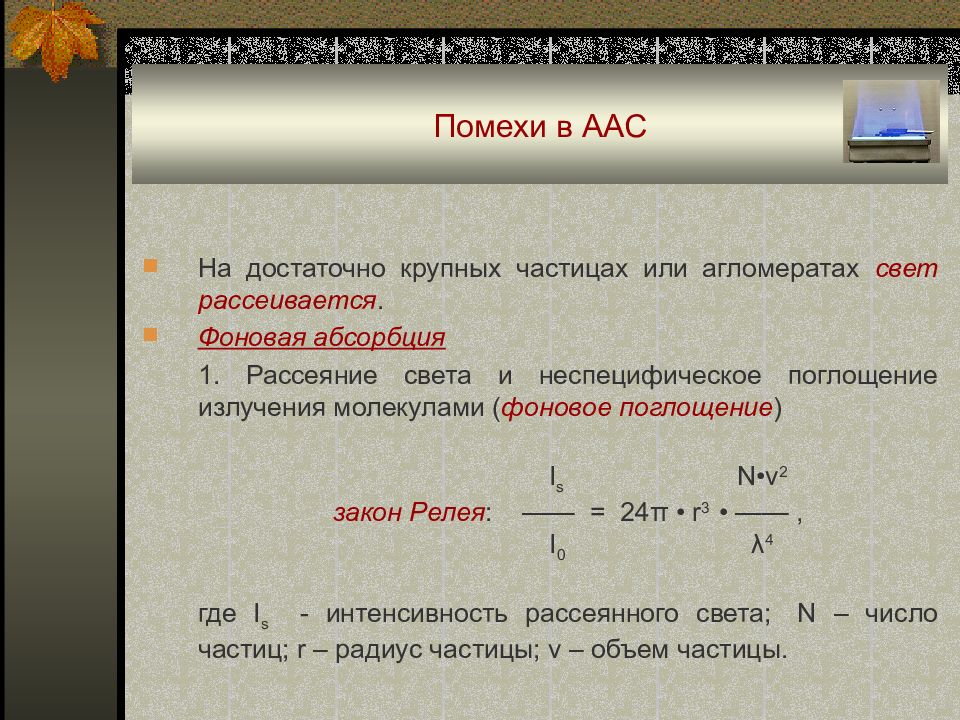

На достаточно крупных частицах или агломератах свет рассеивается. Фоновая абсорбция 1. Рассеяние света и неспецифическое поглощение излучения молекулами ( фоновое поглощение ) I s N • v 2 закон Релея : —— = 24 π • r 3 • ——, I 0 λ 4 где I s - интенсивность рассеянного света; N – число частиц; r – радиус частицы; v – объем частицы.

Изображение слайда

Слайд 64: Помехи в ААС

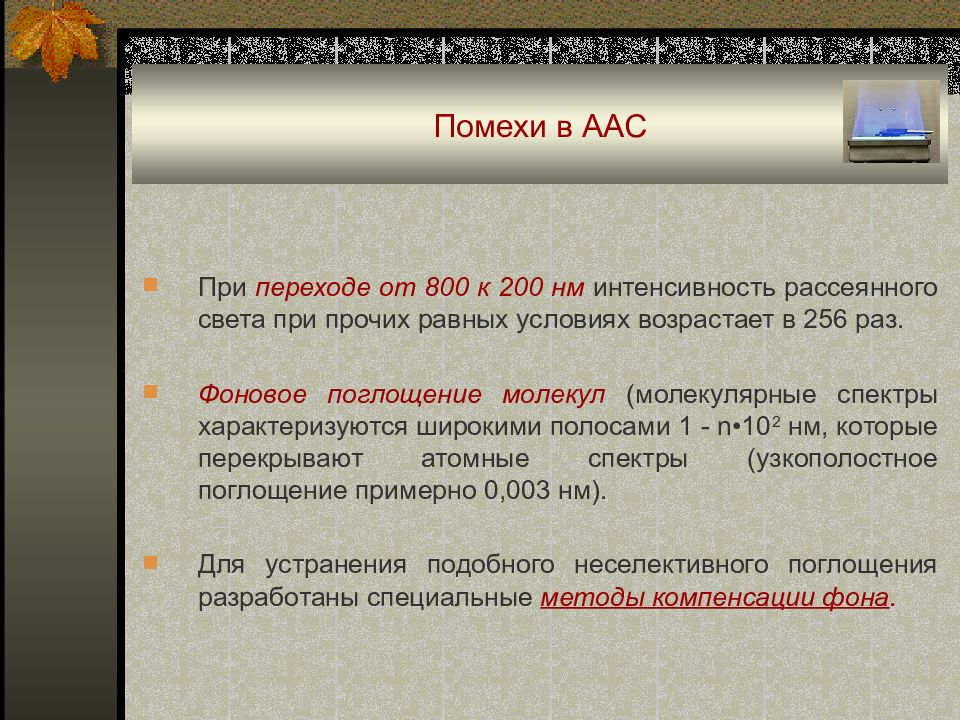

При переходе от 800 к 200 нм интенсивность рассеянного света при прочих равных условиях возрастает в 256 раз. Фоновое поглощение молекул (молекулярные спектры характеризуются широкими полосами 1 - n•10 2 нм, которые перекрывают атомные спектры (узкополостное поглощение примерно 0,003 нм). Для устранения подобного неселективного поглощения разработаны специальные методы компенсации фона.

Изображение слайда

Слайд 65: Методы компенсации фона в ААС

■ Методы компенсации фона : - компенсация с излучателем непрерывного спектра ; - метод «двух линий»; - коррекция фона по Зееману ; - система Смита - Хифти. ■ В общем случае выполняемое измерение проходит в два этапа : • в ходе одного измерения регистрируется полное поглощение, т.е. атомная абсорбция и фон ; • другое измерение служит для определения неселективного фона ; • измеренный фон электронным способом вычитается из полного поглощения, что дает в итоге скорректированную атомную абсорбцию.

Изображение слайда

Слайд 66: Методы компенсации фона в ААС

Компенсация фона с излучателем непрерывного спектра. Поглощение, измеренное при λ резонансной линии ЛПК, складывается из специфического поглощения атомов определяемого элемента и неспецифического поглощения фона. Излучение дейтериевой лампы, не будучи монохроматическим, практически не поглощается свободными атомами, однако поглощается фоном. Пробу поочередно облучают световыми потоками ЛПК и дейтериевой лампы (выделяя из нее монохроматическую полосу шириной 0,1 - 0,3 нм) и находят величину специфического (атомного) поглощения А спец. по разности.

Изображение слайда

Слайд 67: Методы компенсации фона в ААС

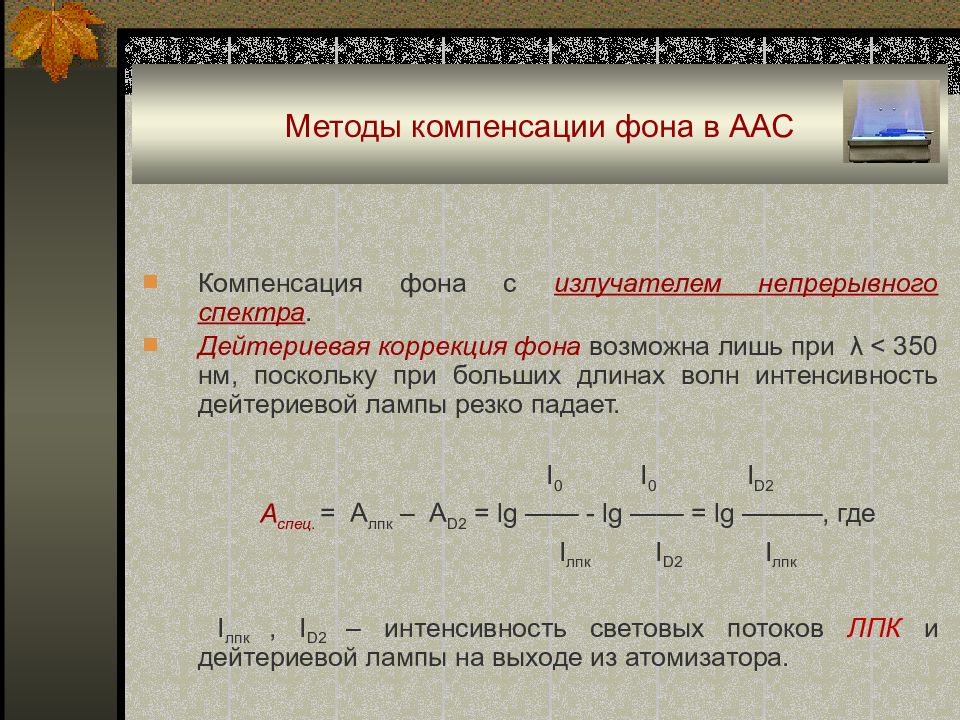

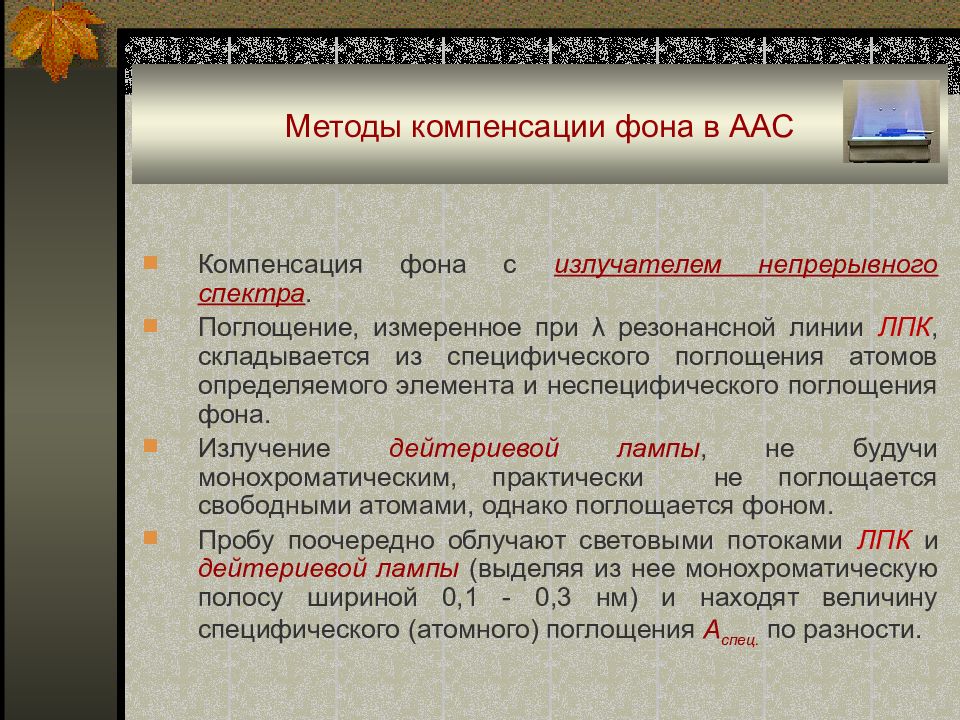

Компенсация фона с излучателем непрерывного спектра. Дейтериевая коррекция фона возможна лишь при λ < 350 нм, поскольку при больших длинах волн интенсивность дейтериевой лампы резко падает. I 0 I 0 I D2 А спец. = А лпк – А D2 = lg —— - lg —— = lg ———, где I лпк I D2 I лпк I лпк, I D2 – интенсивность световых потоков ЛПК и дейтериевой лампы на выходе из атомизатора.

Изображение слайда

Слайд 68: Методы компенсации фона в ААС

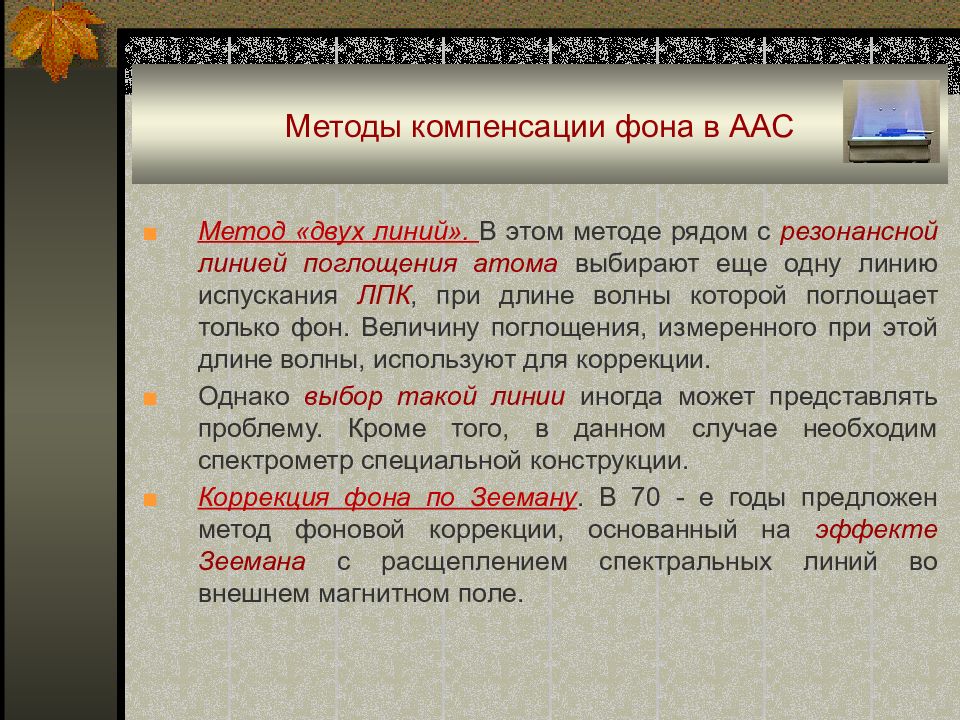

■ Метод «двух линий». В этом методе рядом с резонансной линией поглощения атома выбирают еще одну линию испускания ЛПК, при длине волны которой поглощает только фон. Величину поглощения, измеренного при этой длине волны, используют для коррекции. ■ Однако выбор такой линии иногда может представлять проблему. Кроме того, в данном случае необходим спектрометр специальной конструкции. ■ Коррекция фона по Зееману. В 70 - е годы предложен метод фоновой коррекции, основанный на эффекте Зеемана с расщеплением спектральных линий во внешнем магнитном поле.

Изображение слайда

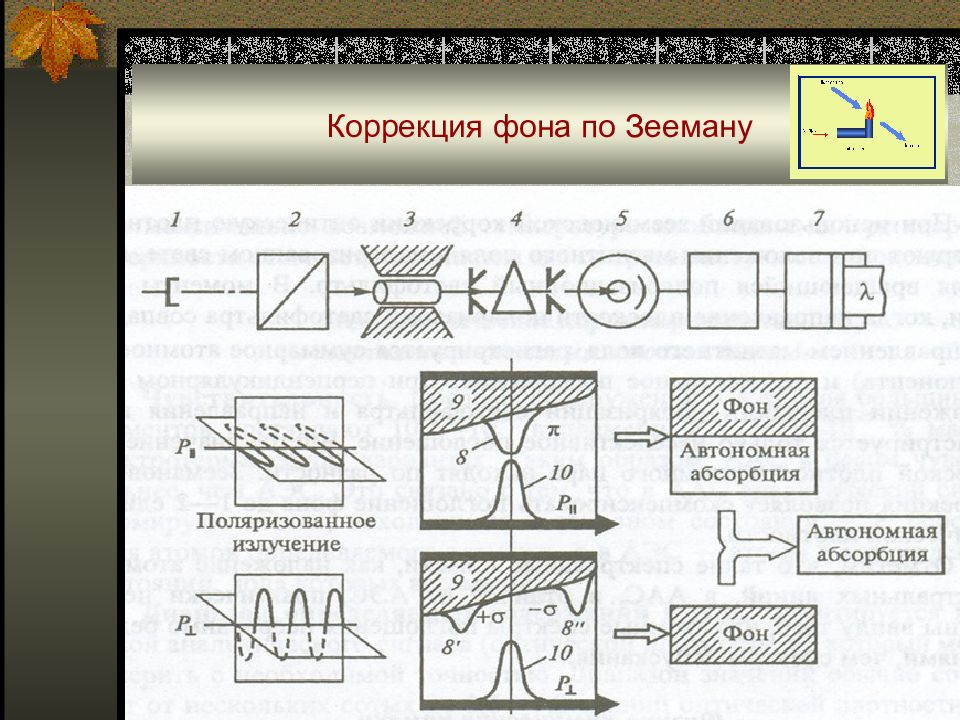

Слайд 69: Коррекция фона по Зееману

■ Явление открыто в 1896 г. голландским физиком П. Зееманом, за что он вместе с Г. Лоренцем, получил в 1902 г. Нобелевскую премию.

Изображение слайда

Слайд 70: Коррекция фона по Зееману

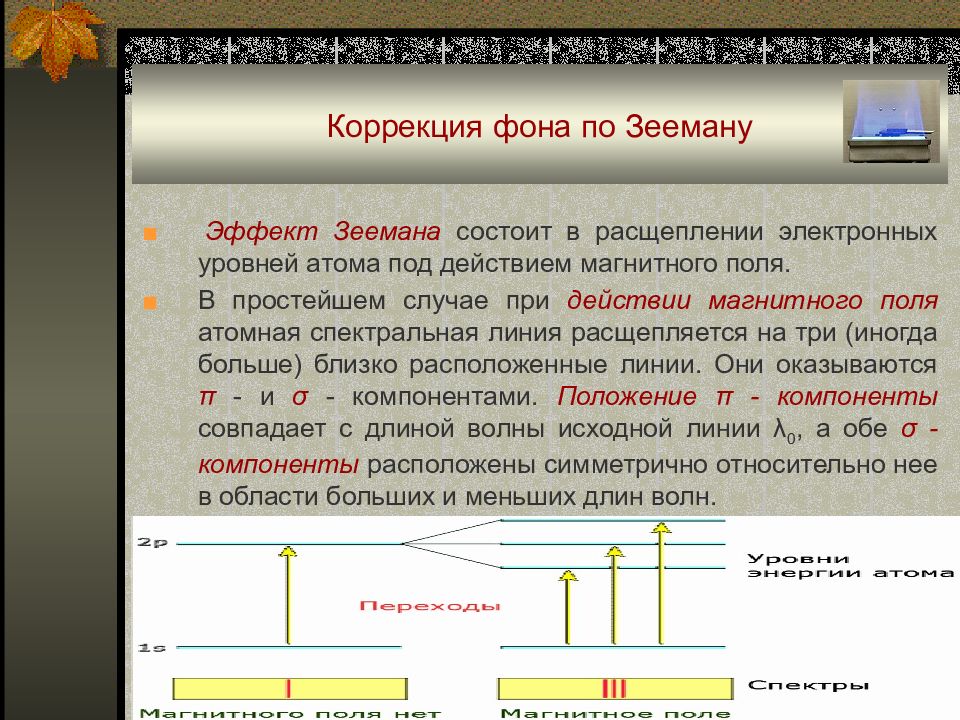

■ Эффект Зеемана состоит в расщеплении электронных уровней атома под действием магнитного поля. ■ В простейшем случае при действии магнитного поля атомная спектральная линия расщепляется на три (иногда больше) близко расположенные линии. Они оказываются π - и σ - компонентами. Положение π - компоненты совпадает с длиной волны исходной линии λ 0, а обе σ -компоненты расположены симметрично относительно нее в области больших и меньших длин волн.

Изображение слайда

Слайд 71: Эффект Зеемана

Изображение слайда

Слайд 72: Коррекция фона по Зееману

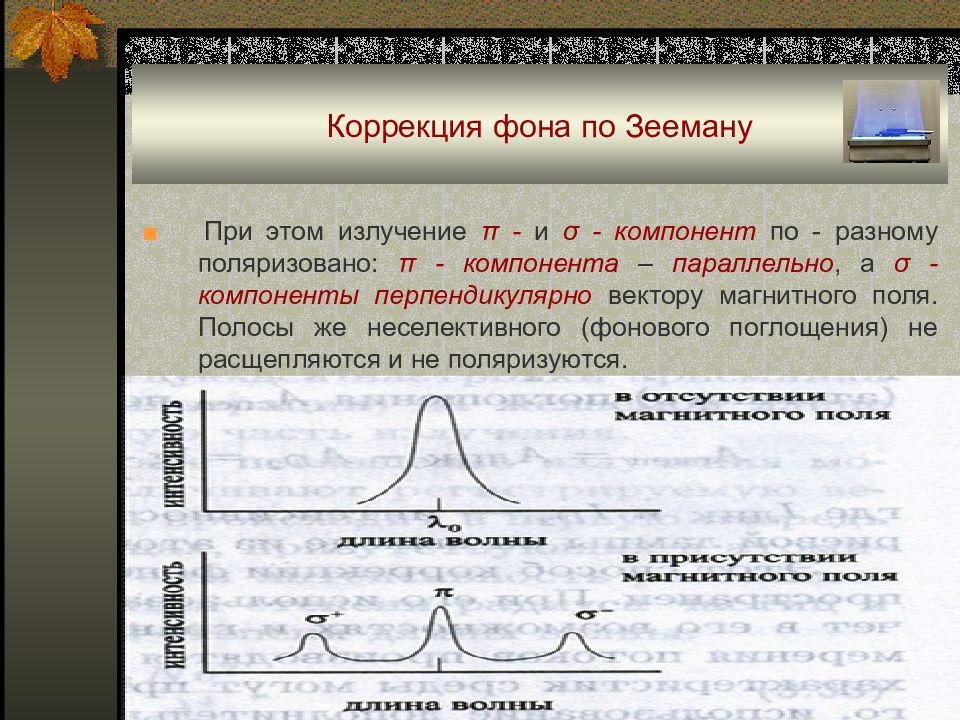

■ При этом излучение π - и σ - компонент по - разному поляризовано: π - компонента – параллельно, а σ -компоненты перпендикулярно вектору магнитного поля. Полосы же неселективного (фонового поглощения) не расщепляются и не поляризуются.

Изображение слайда

Слайд 73: Коррекция фона по Зееману

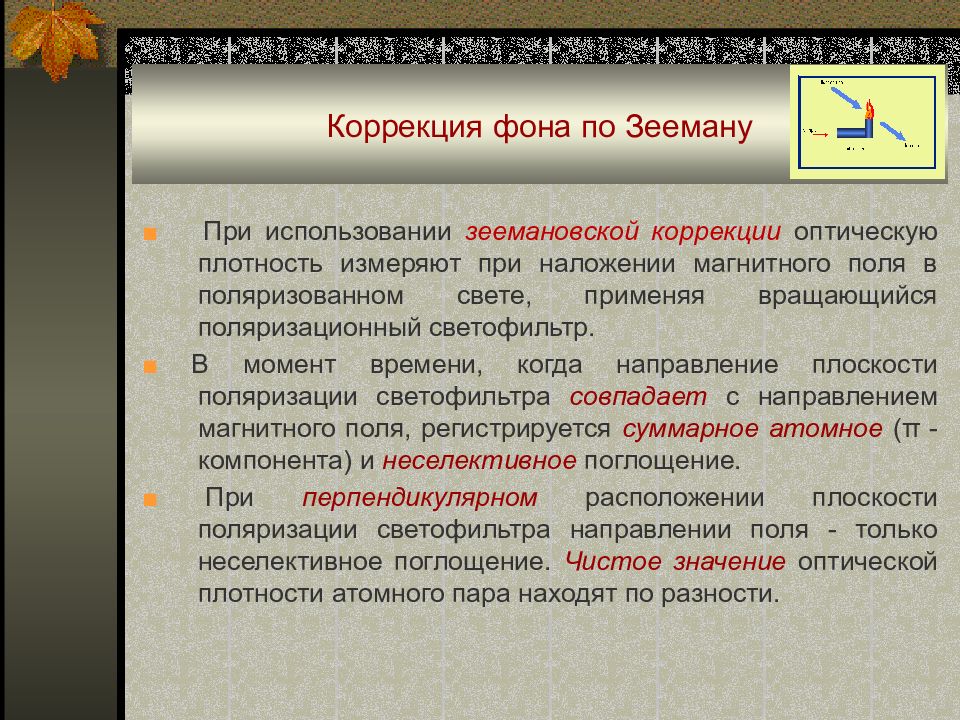

■ При использовании зеемановской коррекции оптическую плотность измеряют при наложении магнитного поля в поляризованном свете, применяя вращающийся поляризационный светофильтр. ■ В момент времени, когда направление плоскости поляризации светофильтра совпадает с направлением магнитного поля, регистрируется суммарное атомное (π - компонента) и неселективное поглощение. ■ При перпендикулярном расположении плоскости поляризации светофильтра направлении поля - только неселективное поглощение. Чистое значение оптической плотности атомного пара находят по разности.

Изображение слайда

Слайд 74: Коррекция фона по Зееману

Изображение слайда

Слайд 75: Коррекция фона по Зееману

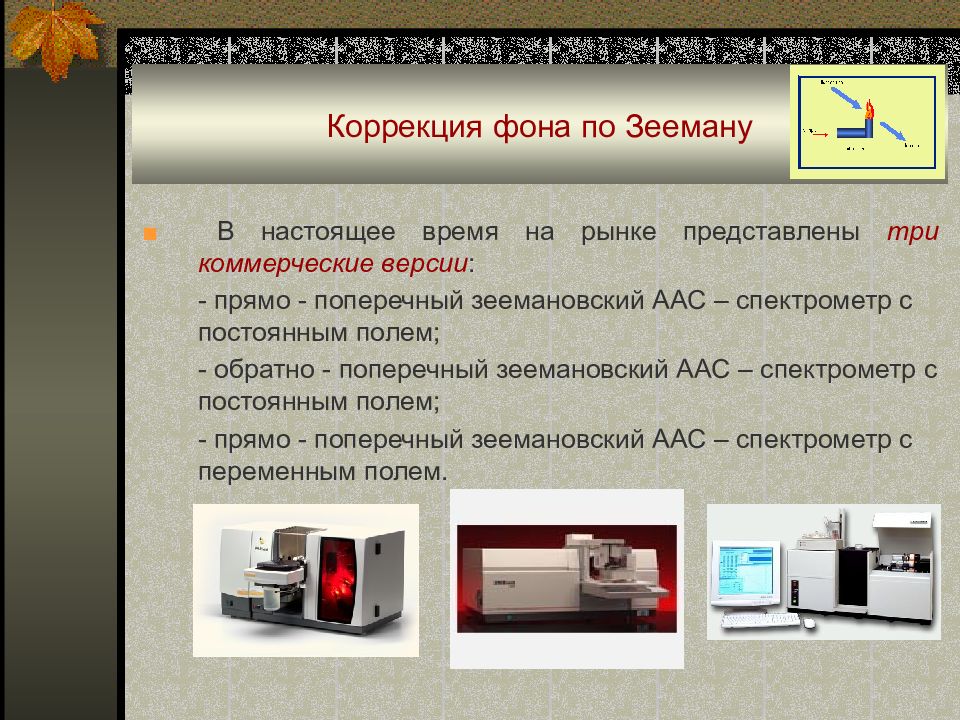

■ В настоящее время на рынке представлены три коммерческие версии : - прямо - поперечный зеемановский ААС – спектрометр с постоянным полем ; - обратно - поперечный зеемановский ААС – спектрометр с постоянным полем ; - прямо - поперечный зеемановский ААС – спектрометр с переменным полем.

Изображение слайда

Слайд 76: Система Смита - Хифти в ААС

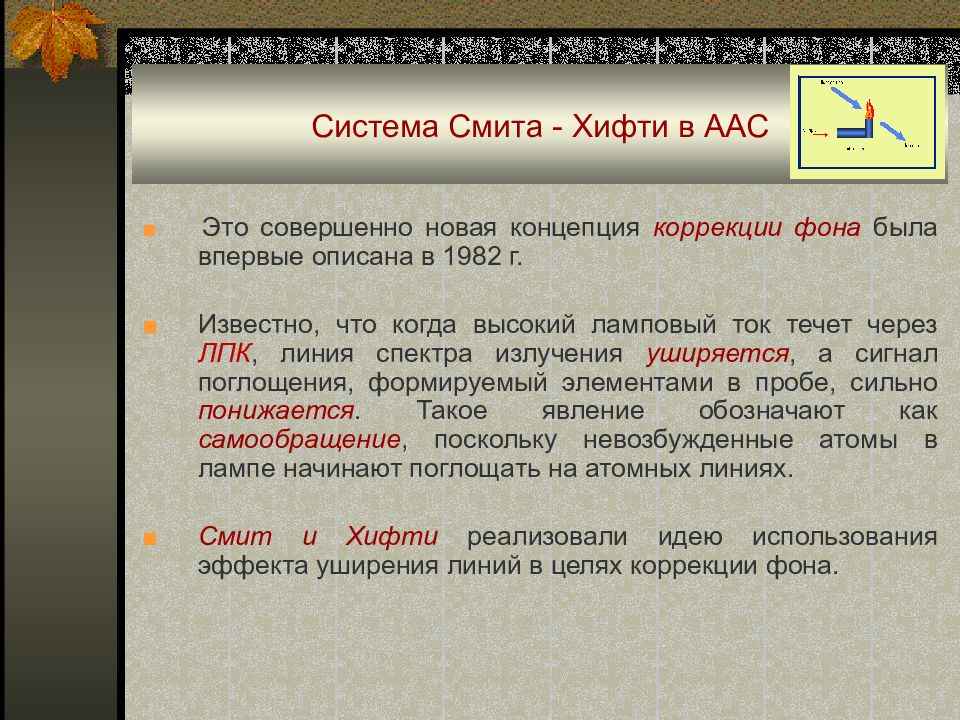

■ Это совершенно новая концепция коррекции фона была впервые описана в 1982 г. ■ Известно, что когда высокий ламповый ток течет через ЛПК, линия спектра излучения уширяется, а сигнал поглощения, формируемый элементами в пробе, сильно понижается. Такое явление обозначают как самообращение, поскольку невозбужденные атомы в лампе начинают поглощать на атомных линиях. ■ Смит и Хифти реализовали идею использования эффекта уширения линий в целях коррекции фона.

Изображение слайда

Слайд 77: Система Смита - Хифти в ААС

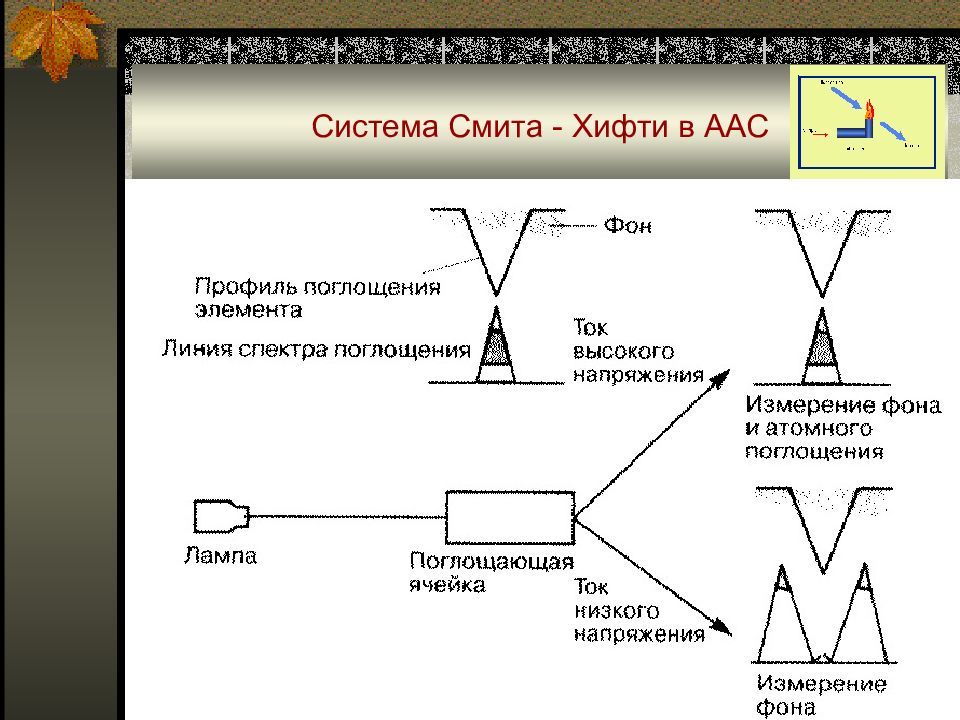

■ При низком ламповом токе свет поглощается элементом и фоном. ■ При высоком ламповом токе из-за самообращения атомное поглощение значительно уменьшено, а фон поглощает ту же долю света. ■ Фоновая коррекция осуществляется через разность двух полученных сигналов.

Изображение слайда

Слайд 78: Система Смита - Хифти в ААС

Изображение слайда

Слайд 79: Метрологические характеристики и аналитические возможности ААС

■ Чувствительность : пределы обнаружения для большинства элементов составляют 10 -6 - 10 -4 в пламенном и 10 -9 – 10 -7 % масс. в ЭТА вариантах; таким образом, ААС в целом чувствительнее, чем АЭС. Диапазон определяемых содержаний : лимитируется значением А (n •10 -2 – 1,2) и составляет 1 - 2 порядка величин концентраций, что является одним из недостатков ААС. Воспроизводимость : s r = 0,005 – 0,05 (пламя); 0,02 – 0,10 (ЭТА).

Изображение слайда

Слайд 80: Метрологические характеристики и аналитические возможности ААС

■ Селективность : высокая и лимитируется главным образом не спектральными, а физико-химическими помехами. ■ Недостаток ААС состоит в том, что это одноэлементный метод анализа.

Изображение слайда

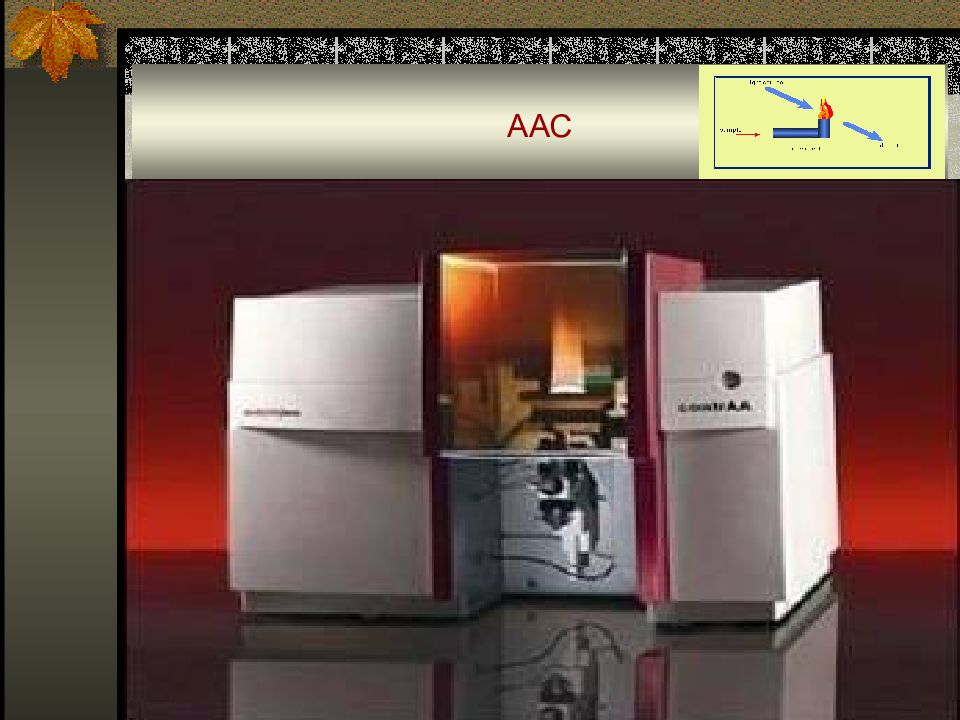

Слайд 81: Атомно-абсорбционный спектрометр AAnalyst 600

Изображение слайда

Слайд 82: Атомно-абсорбционный спектрометр AAnalyst 600

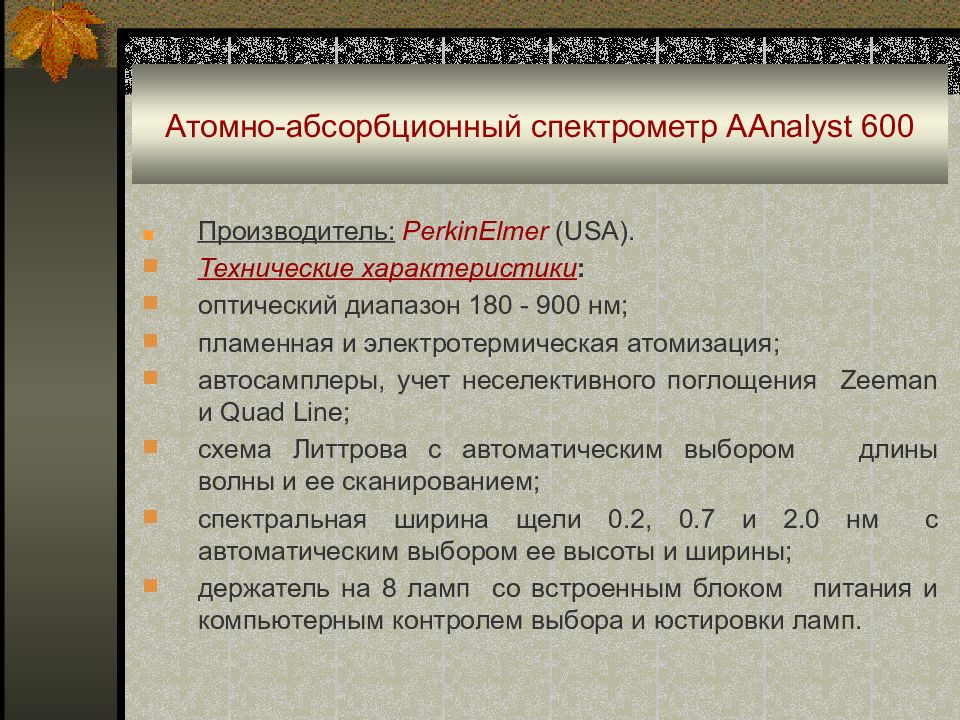

■ Производитель:   PerkinElmer ( USA ). Технические характеристики : оптический диапазон 180 - 900 нм; пламенная и электротермическая атомизация ; автосамплеры, учет неселективного поглощения Zeeman и Quad Line; схема Литтрова с автоматическим выбором длины волны и ее сканированием; спектральная ширина щели 0.2, 0.7 и 2.0 нм с автоматическим выбором ее высоты и ширины; держатель на 8 ламп со встроенным блоком питания и компьютерным контролем выбора и юстировки ламп.

Изображение слайда

Слайд 83: Атомно-абсорбционный спектрометр AAnalyst 800

Изображение слайда

Слайд 84: Атомно-абсорбционный спектрометр Solaаr М6

Изображение слайда

Слайд 85: Auto samplers

■ Automatic sample changers (autosamplers) have been found useful for routine work in all AAS techniques as they facilitate daily routine and contribute to improve precision. Particularly in graphite furnace analysis where micro-amounts have to be handled, they have become indispensable as they also reduce considerably the risk of contamination.

Изображение слайда

Последний слайд презентации: Атомно-абсорбционные методы: Сочетание ионной хроматографии с ААС

Изображение слайда

Похожие презентации
