ЧЕРТЕЖ В СИСТЕМЕ ПРЯМОУГОЛЬНЫХ ПРОЕКЦИЙ
V Вертикальную плоскость проекций ( V ), расположенную перед зрителем, называют фронтальной. Чтобы построить проекцию предмета, проведем через вершины и точки отверстий предмета проецирующие лучи, перпендикулярные плоскости V
V S 6 По полученной проекции мы можем судить о двух измерениях предмета – высоте и ширине. Чтобы по такому изображению можно было судить о форме плоской детали, его дополняют указанием толщины ( S ) детали

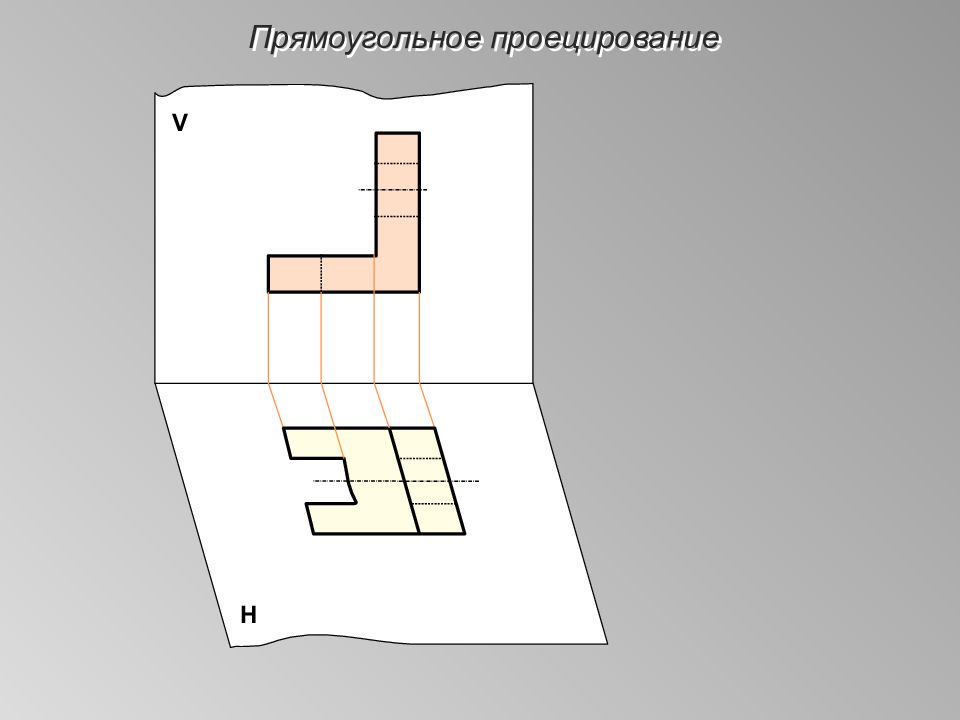

V Н X Одна проекция не всегда определяет геометрическую форму предмета. В таком случае можно построить две прямоугольные проекции предмета на две взаимно перпендикулярные плоскости: фронтальную ( V ) и горизонтальную ( Н ). Линию пересечения плоскостей ( Х ) называют осью проекций
V Н Построенные проекции оказались расположенными в пространстве в разных плоскостях (вертикальной и горизонтальной). Для получения чертежа предмета обе плоскости совмещают в одну
V Н
V Н
V Н W Для того, чтобы выявить форму предмета, не всегда бывает достаточно двух проекций. В этом случае надо построить еще одну плоскость. Третью плоскость проекций называют профильной, а полученную на ней проекцию – профильной проекцией предмета. Ее обозначают буквой W
Н W V Для получения чертежа предмета плоскость W поворачивают на 90 0 вправо, а плоскость Н на 90 0 вниз
Н W V
Н W V
Получившийся таким образом чертеж содержит три прямоугольные проекции предмета: фронтальную, горизонтальную и профильную.
76 78 18 30 58 60 Ф 30 26 18 Чертил Петров В. Проверил Школя № 1274 кл. 9 Б сталь 1:1 Стойка На чертеже проекции располагают в проекционной связи. Чертеж, состоящий из нескольких прямоугольных проекций, называют чертежом в системе прямоугольных проекций
