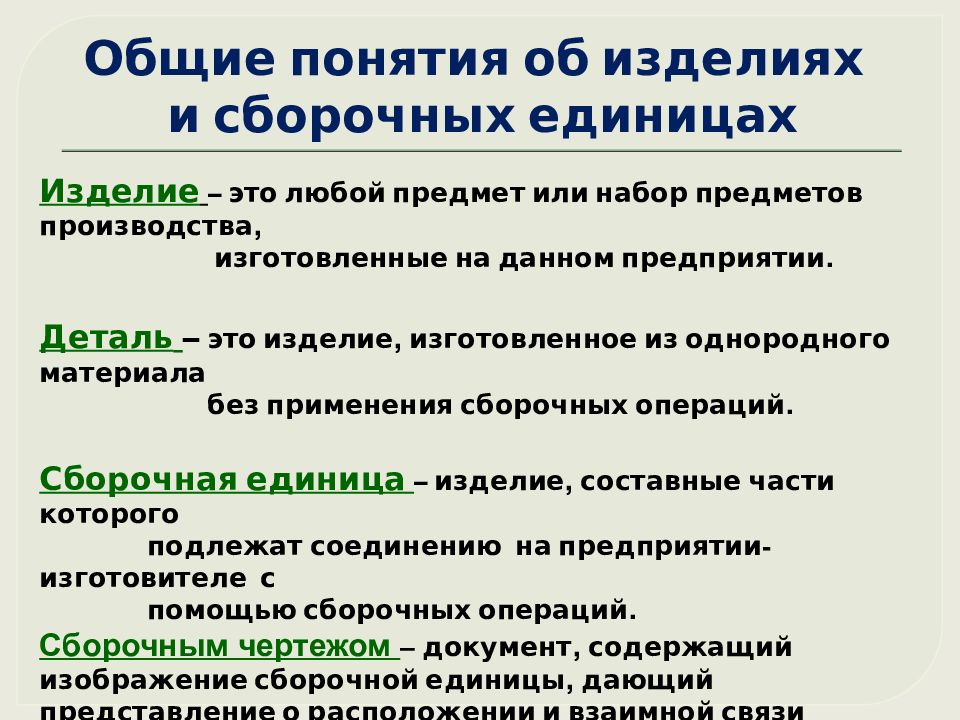

Изделие – это любой предмет или набор предметов производства, изготовленные на данном предприятии. Деталь – это изделие, изготовленное из однородного материала без применения сборочных операций. Сборочная единица – изделие, составные части которого подлежат соединению на предприятии-изготовителе с помощью сборочных операций. Сборочным чертежом – документ, содержащий изображение сборочной единицы, дающий представление о расположении и взаимной связи составных частей, соединенных между собой, и обеспечивающий возможность осуществления сборки и контроля сборочной еденицы.
А - клепаное Б – сварное В – болтовое Е – винтовое Н – штифтовое Р - шпоночное

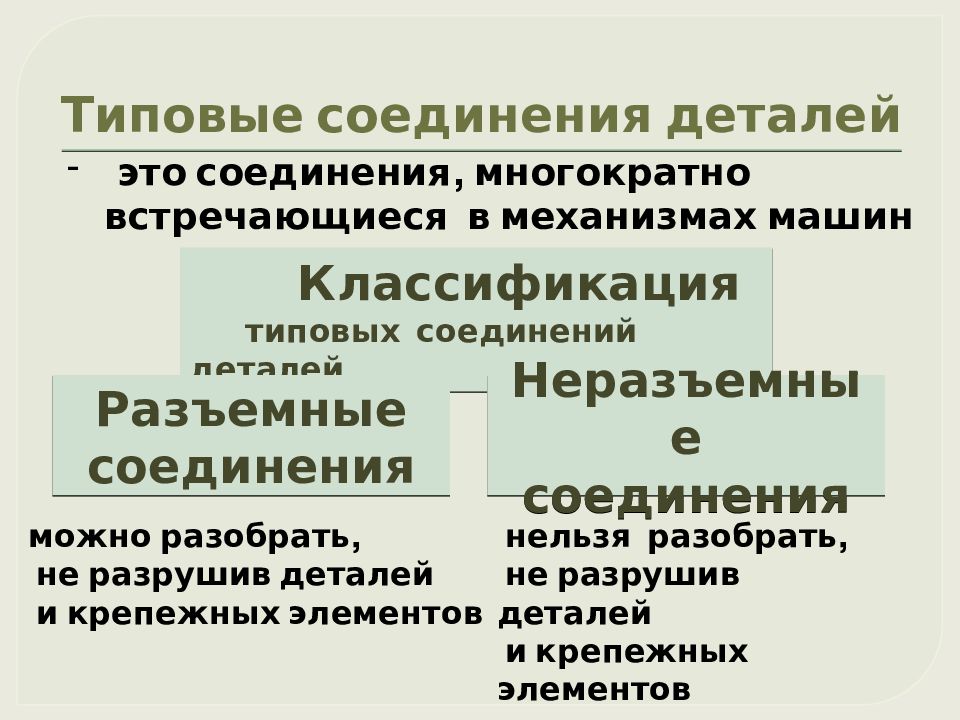

это соединения, многократно встречающиеся в механизмах машин Классификация типовых соединений деталей Разъемные соединения Неразъемные соединения можно разобрать, не разрушив деталей и крепежных элементов нельзя разобрать, не разрушив деталей и крепежных элементов

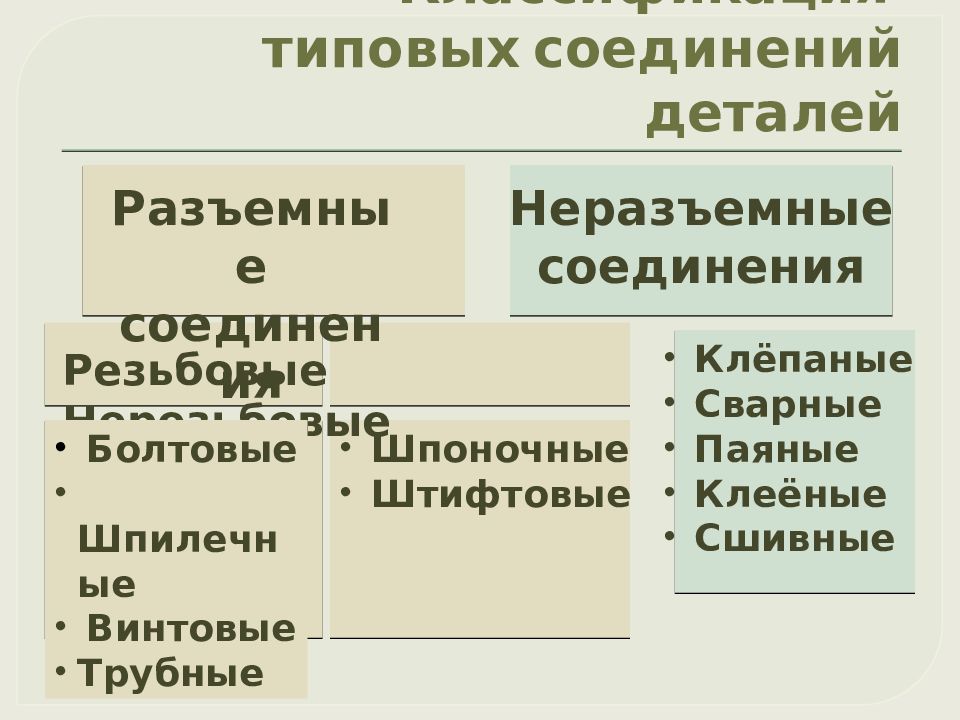

Неразъемные соединения Разъемные соединения Резьбовые Нерезьбовые Болтовые Шпилечные Винтовые Трубные Шпоночные Штифтовые Клёпаные Сварные Паяные Клеёные Сшивные

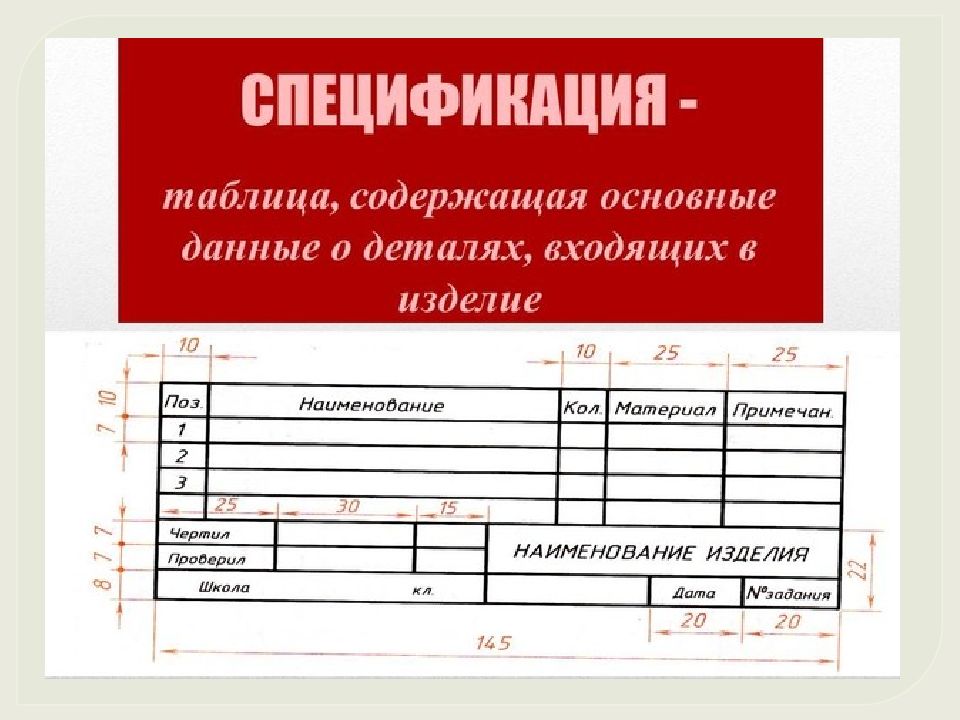

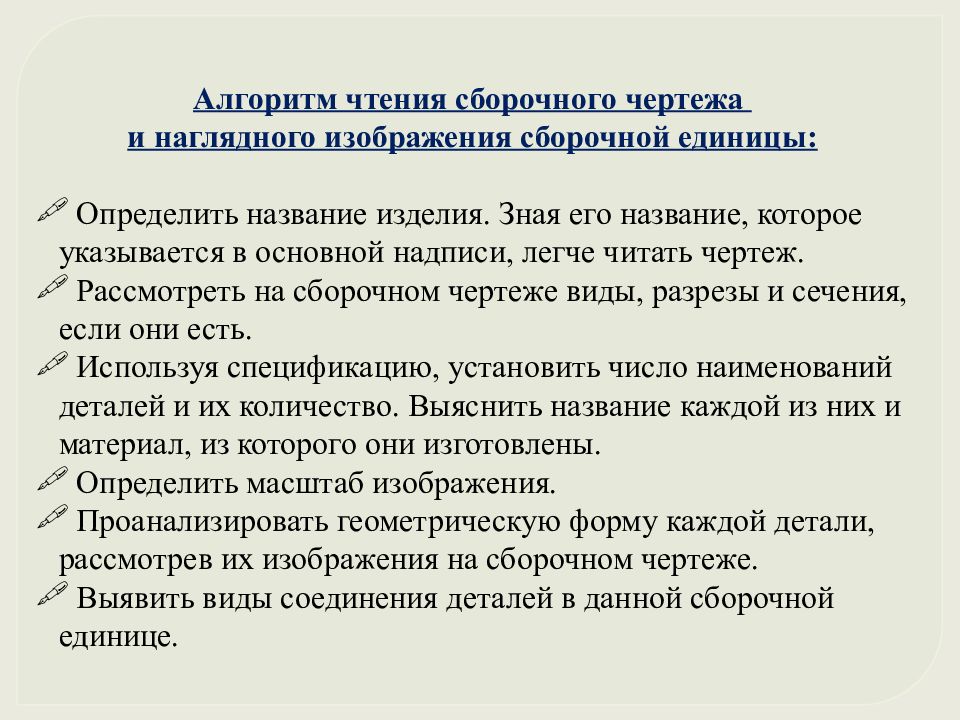

Алгоритм чтения сборочного чертежа и наглядного изображения сборочной единицы: Определить название изделия. Зная его название, которое указывается в основной надписи, легче читать чертеж. Рассмотреть на сборочном чертеже виды, разрезы и сечения, если они есть. Используя спецификацию, установить число наименований деталей и их количество. Выяснить название каждой из них и материал, из которого они изготовлены. Определить масштаб изображения. Проанализировать геометрическую форму каждой детали, рассмотрев их изображения на сборочном чертеже. Выявить виды соединения деталей в данной сборочной единице.
Детали рейсмуса
Закрепление учебного материала. Вопросы: - Какой документ называется сборочным чертежом? - Для чего служит спецификация? - Каков алгоритм чтения чертежа?
В тетради записать алгоритм чтения сборочного чертежа
