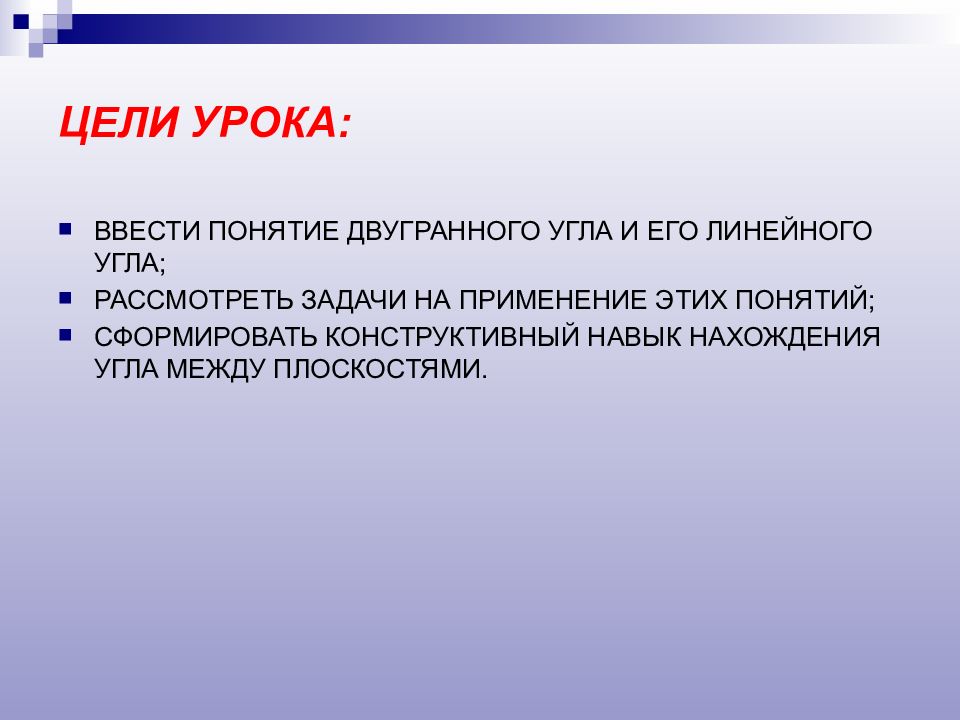

ВВЕСТИ ПОНЯТИЕ ДВУГРАННОГО УГЛА И ЕГО ЛИНЕЙНОГО УГЛА; РАССМОТРЕТЬ ЗАДАЧИ НА ПРИМЕНЕНИЕ ЭТИХ ПОНЯТИЙ; СФОРМИРОВАТЬ КОНСТРУКТИВНЫЙ НАВЫК НАХОЖДЕНИЯ УГЛА МЕЖДУ ПЛОСКОСТЯМИ.

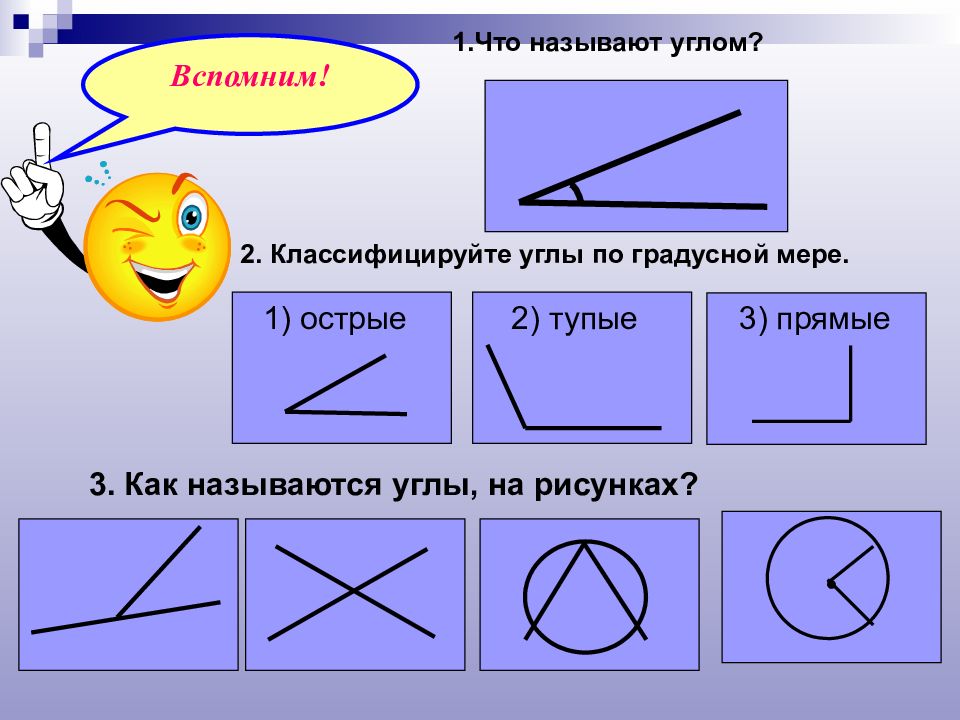

Вспомним! 1.Что называют углом? 2. Классифицируйте углы по градусной мере. 1) острые 2) тупые 3) прямые 3. Как называются углы, на рисунках?
4. Что называют синусом, косинусом, тангенсом острого угла прямоугольного треугольника? А В С 5.Найдите: 3 СМ 4 СМ 5 СМ 0,6 0,8 4/3
Определение двугранного угла Двугранным углом называется фигура, образованная двумя не принадлежащим одной плоскости полуплоскостями, имеющими общую границу – прямую. ребро грани Полуплоскости, образующие двугранный угол, называются его гранями. Общая граница этих полуплоскостей – ребром двугранного угла.
В обыденной жизни, форму двугранного угла имеют

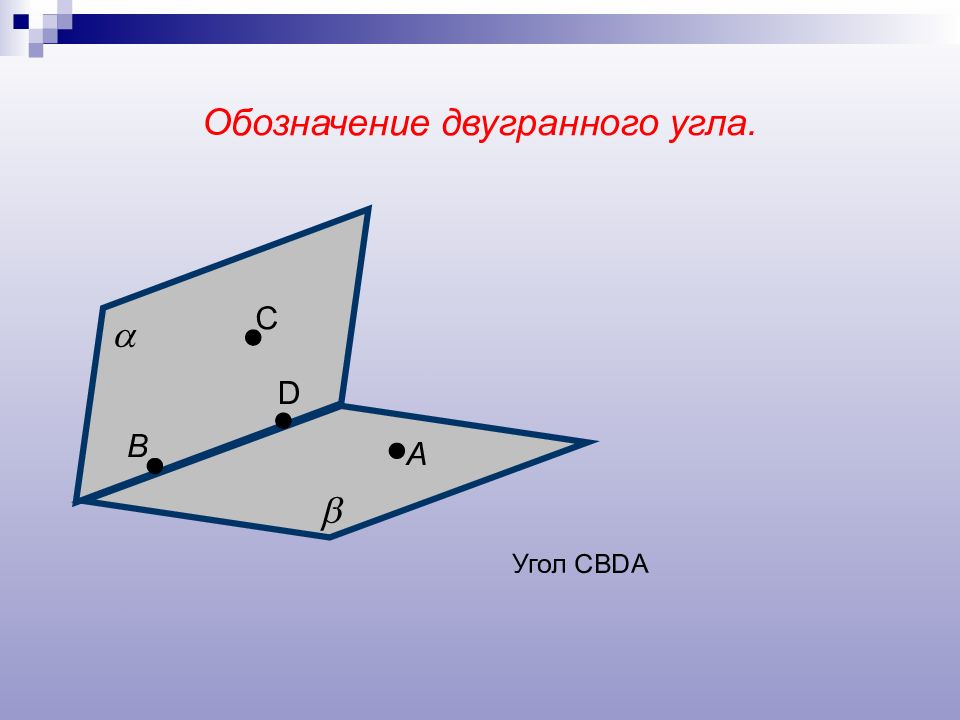

А В С D Угол CBDA

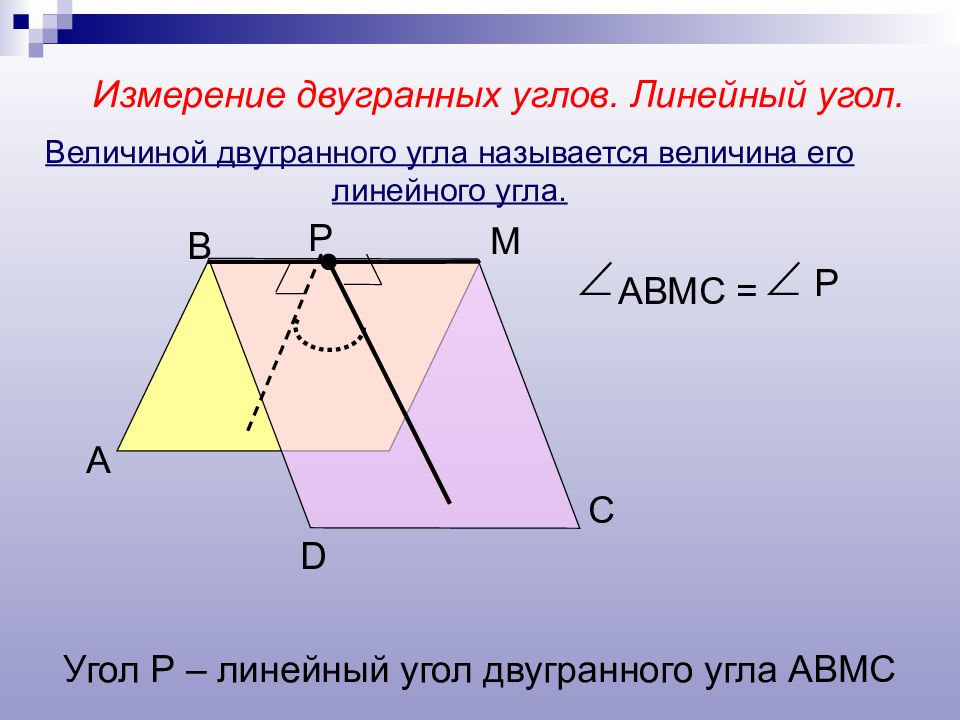

Измерение двугранных углов. Линейный угол. А В М D Р С АВМС = Р Угол Р – линейный угол двугранного угла АВМС Величиной двугранного угла называется величина его линейного угла.

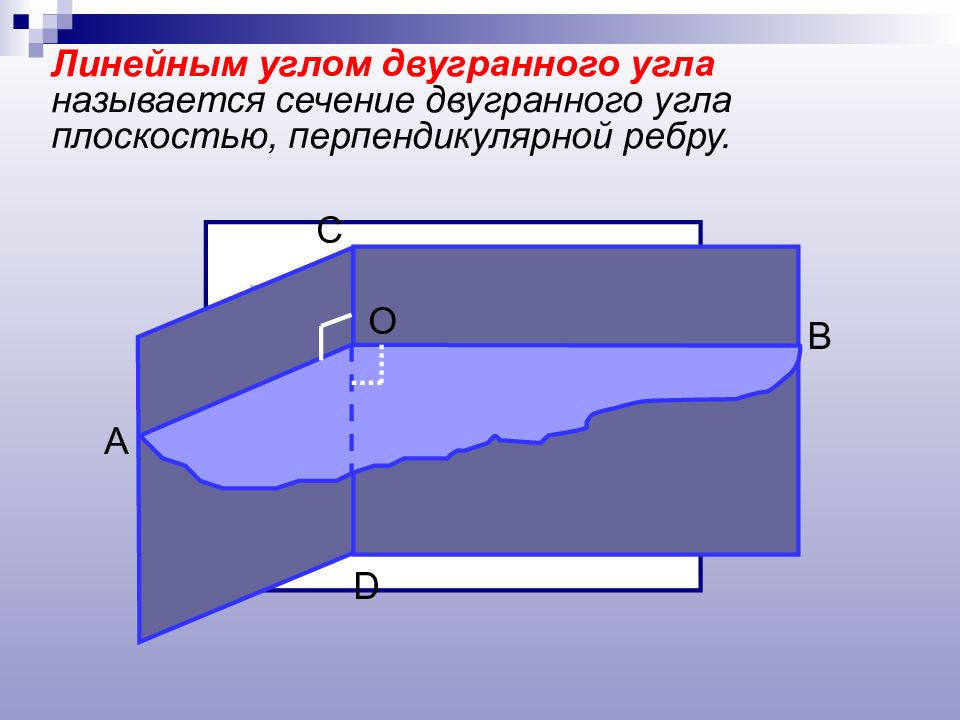

Линейным углом двугранного угла называется сечение двугранного угла плоскостью, перпендикулярной ребру. А С В D О

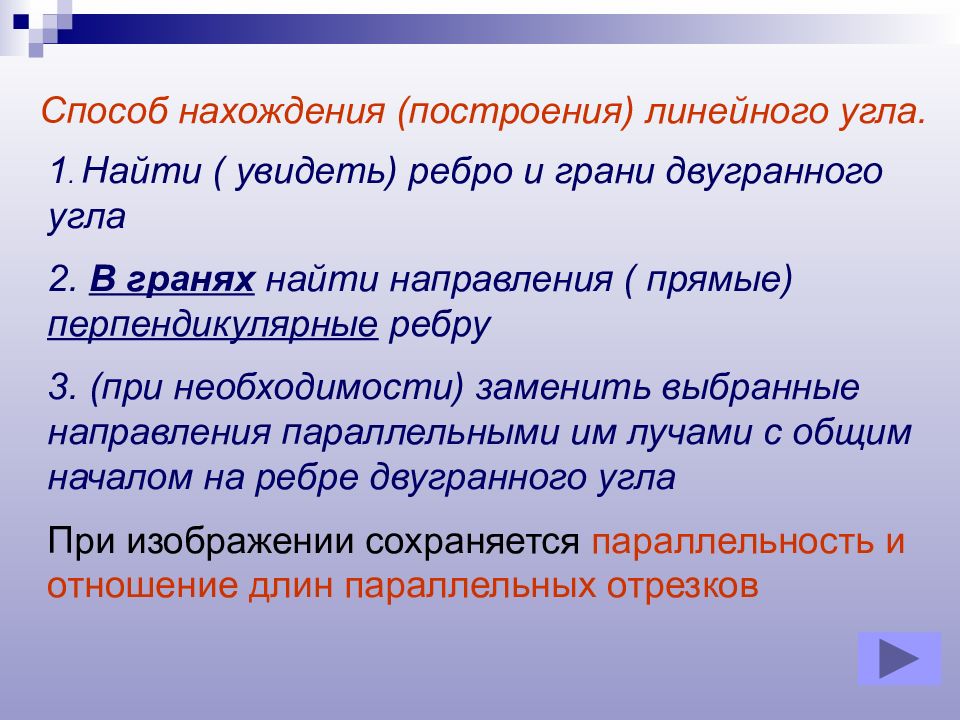

Способ нахождения (построения) линейного угла. 1. Найти ( увидеть) ребро и грани двугранного угла 2. В гранях найти направления ( прямые) перпендикулярные ребру 3. (при необходимости) заменить выбранные направления параллельными им лучами с общим началом на ребре двугранного угла При изображении сохраняется параллельность и отношение длин параллельных отрезков
Величина линейного угла не зависит от выбора его вершины на ребре двугранного угла. A B O A 1 O 1 B 1

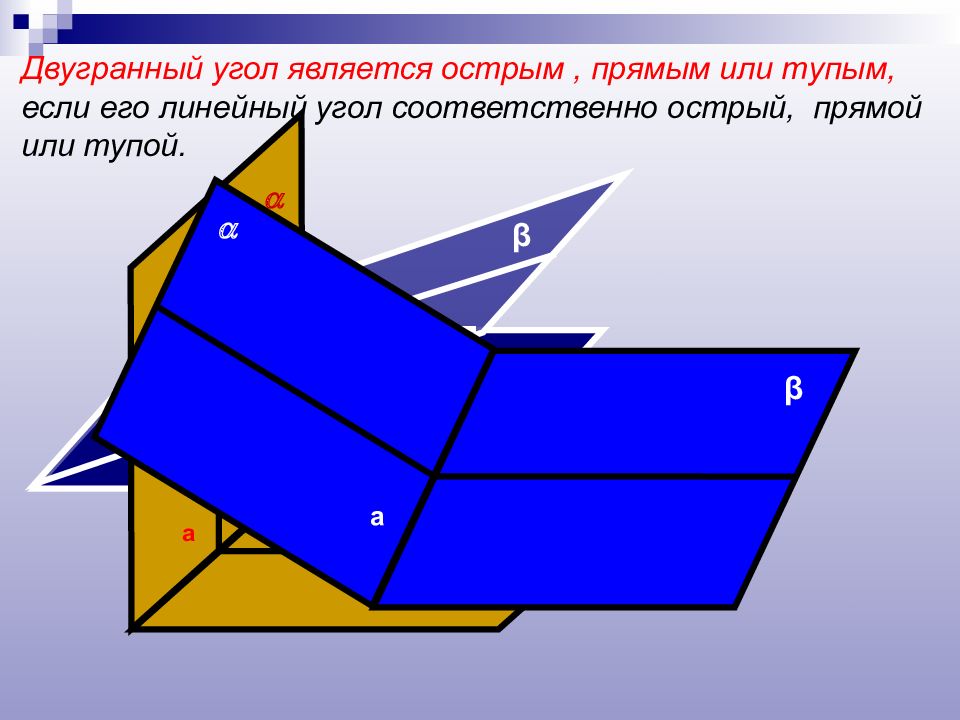

Двугранный угол является острым, прямым или тупым, если его линейный угол соответственно острый, прямой или тупой. β а β а β
Аналогично тому, как и на плоскости, в пространстве определяются смежные и вертикальные двугранные углы. γ а β β β 1 а 1

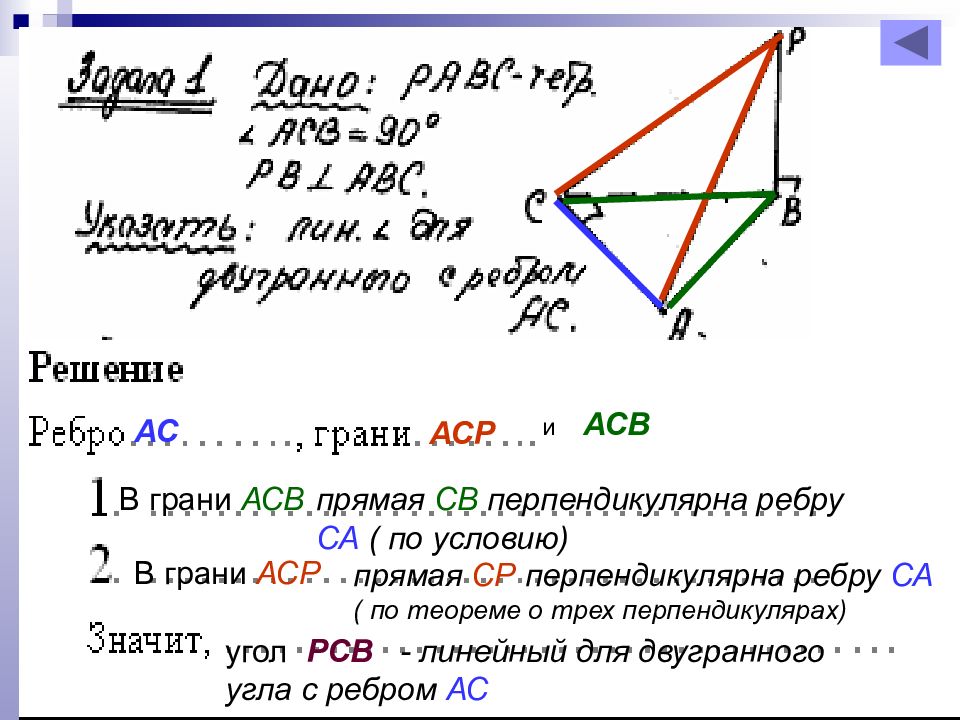

АС АСР и АСВ прямая СВ перпендикулярна ребру СА ( по условию) В грани АСВ В грани АСР прямая СР перпендикулярна ребру СА ( по теореме о трех перпендикулярах) угол РСВ - линейный для двугранного угла с ребром АС

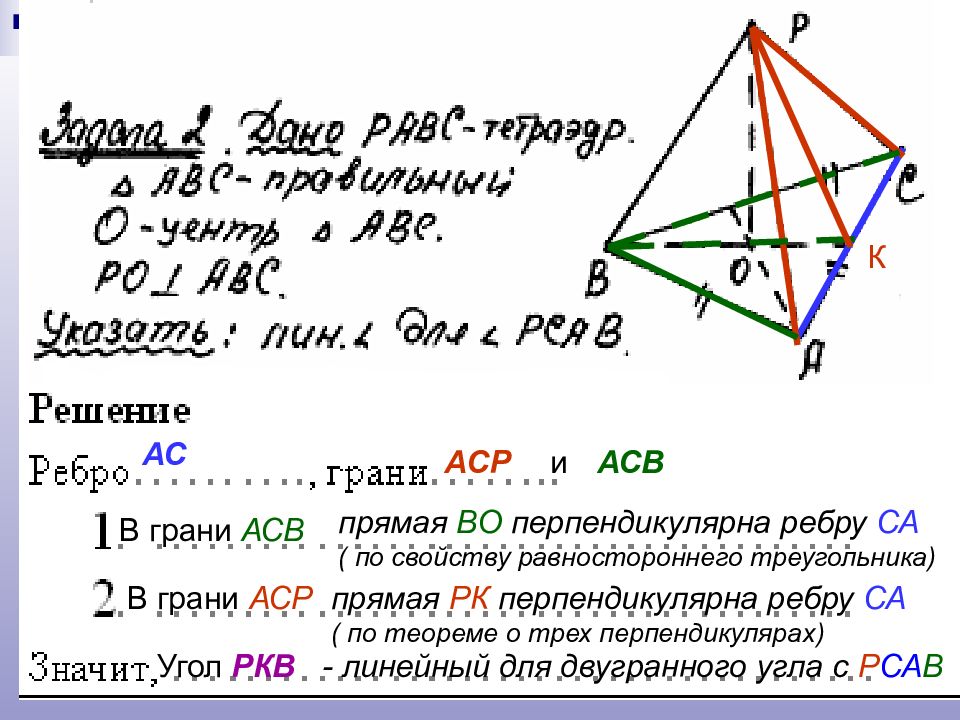

АС АСР и АСВ В грани АСВ прямая ВО перпендикулярна ребру СА ( по свойству равностороннего треугольника) В грани АСР прямая РК перпендикулярна ребру СА ( по теореме о трех перпендикулярах) Угол РКВ - линейный для двугранного угла с Р СА В К
Задача №3 К М Р Т А) Двугранный угол РТМК : (1) ребро МТ, грани МТР и МТК (2) В грани МТР прямая ТР перпендикулярна ребру МТ ( по определению прямой, перпендикулярной плоскости) В грани МТК прямая МК перпендикулярна ребру МТ ( по условию) В А С

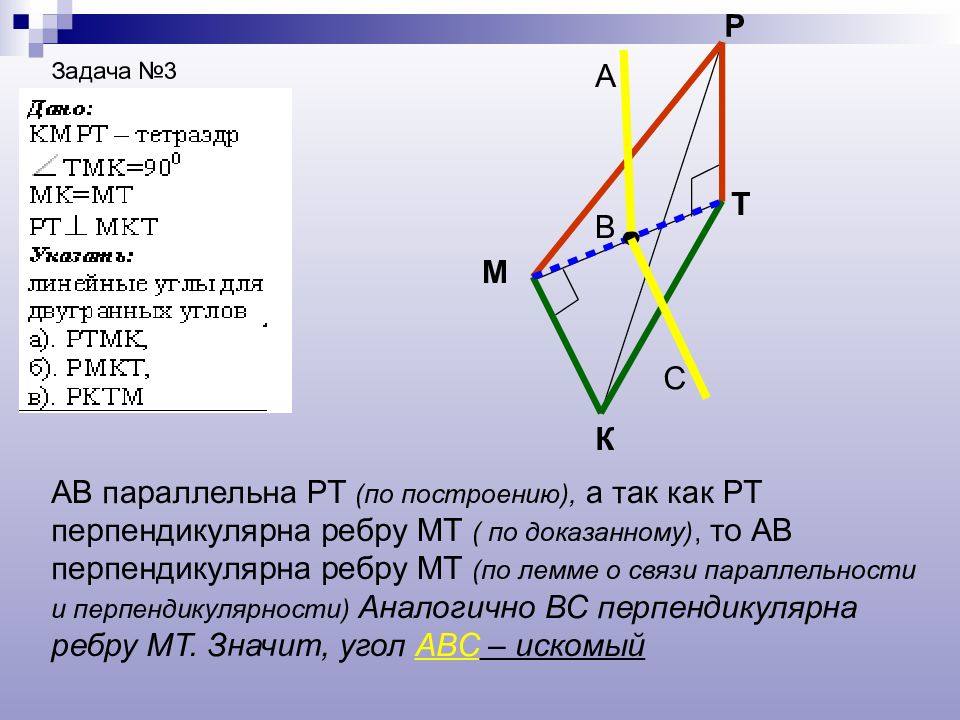

Задача №3 К М Р Т В А С АВ параллельна РТ (по построению), а так как РТ перпендикулярна ребру МТ ( по доказанному), то АВ перпендикулярна ребру МТ (по лемме о связи параллельности и перпендикулярности) Аналогично ВС перпендикулярна ребру МТ. Значит, угол АВС – искомый
P K T M Задача №3 б) Двугранный угол РМКТ : (1) ребро МК, грани МКР и МКТ (2) В грани МТК прямая МТ перпендикулярна ребру МК ( по условию) В грани МКР прямая МР перпендикулярна ребру МК ( по теореме о трех перпендикулярах) Ответ. У гол РМТ - линейный для двугранного угла с РМКТ
Задача №3 T K P M в) Двугранный угол РТКМ : (1) ребро ТК, грани ТКМ и ТКР (2) В грани МТК прямая МХ, где Х – середина КТ, перпендикулярна ребру КТ ( по свойству равнобедренного треугольника) Х В грани КРТ прямая РТ перпендикулярна ребру КТ ( по определению прямой перпендикулярной плоскости) У
Задача №3 M P K T Х У в) Двугранный угол РТКМ : 3) Построим прямую УХ параллельно прямой РТ, она будет лежать в плоскости РКТ (почему?) получим, что прямая ХУ перпендикулярно ребру КТ (по лемме о связи параллельности и перпендикулярности) Значит, искомый угол УХМ

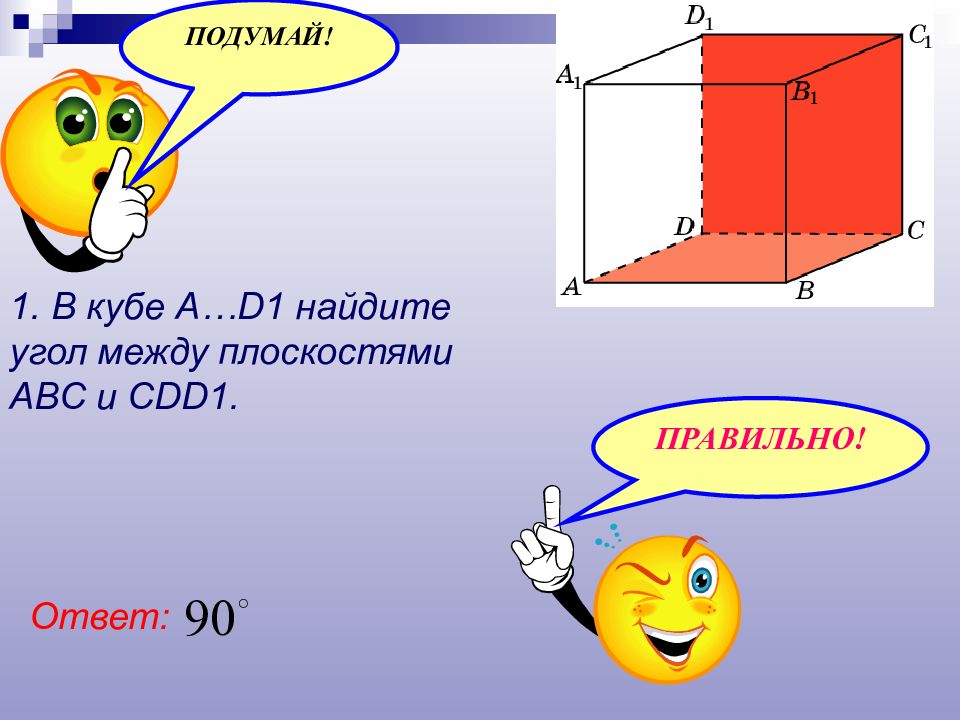

1. В кубе A … D 1 найдите угол между плоскостями ABC и CDD1. Ответ: ПОДУМАЙ! ПРАВИЛЬНО!

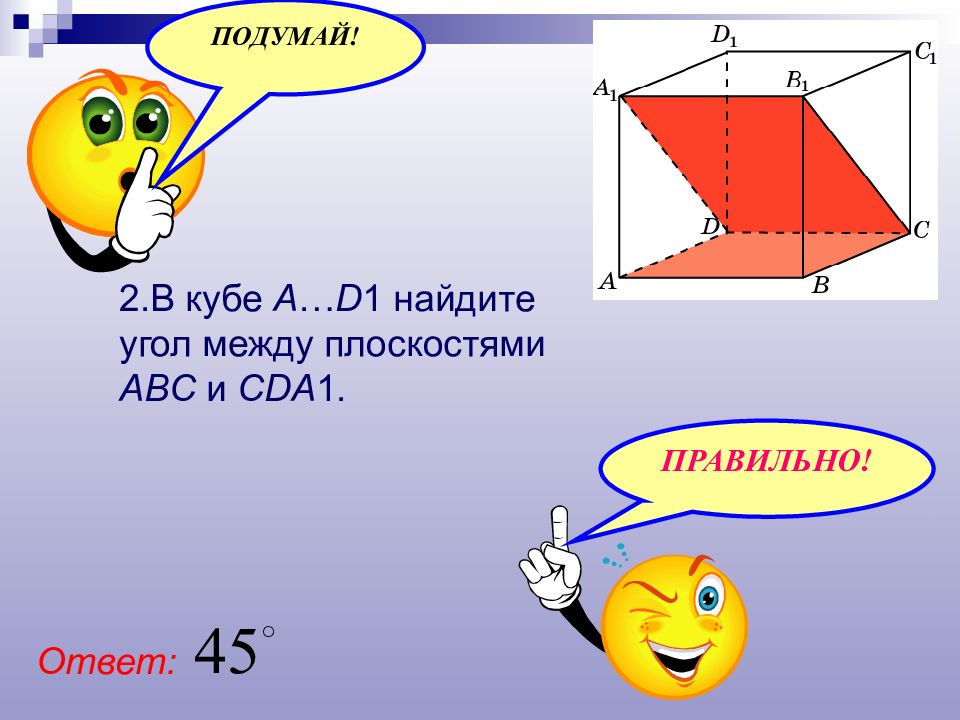

ПОДУМАЙ! 2.В кубе A … D 1 найдите угол между плоскостями ABC и CDA 1. Ответ: ПРАВИЛЬНО!
3.В кубе A … D 1 найдите угол между плоскостями ABC и BC 1 D. ПОДУМАЙ! Ответ: О
Ответ: 4. В кубе A … D 1 найдите угол между плоскостями BC1D и BA1D.
В тетраэдре ABCD, ребра которого равны 1, найдите угол между плоскостями ABC и BCD. О Ответ: ПОДУМАЙ!

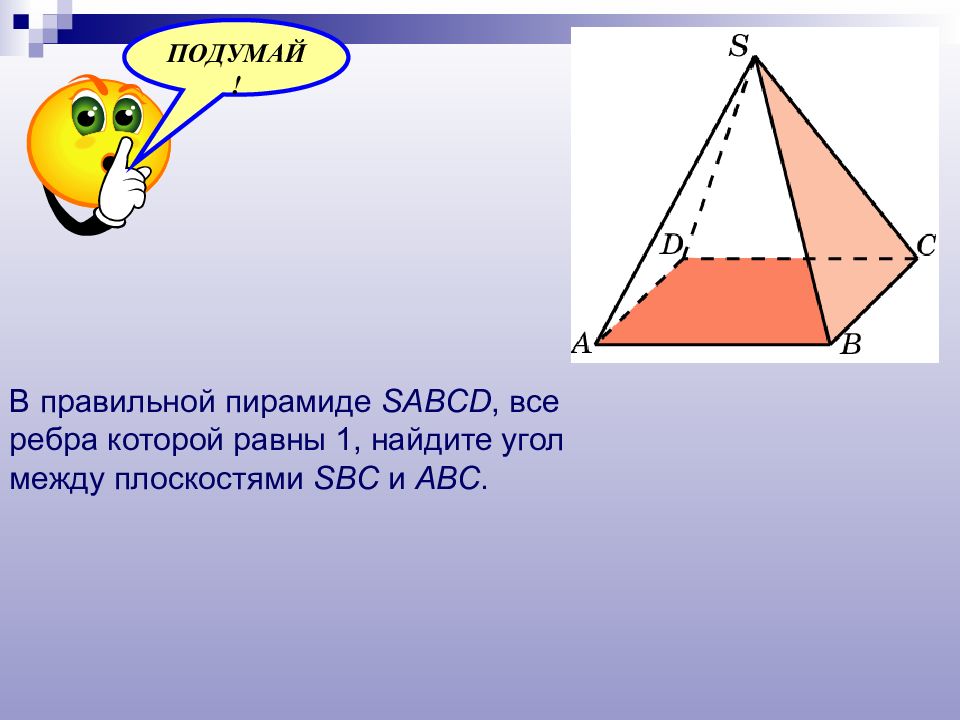

ПОДУМАЙ! В правильной пирамиде SABCD, все ребра которой равны 1, найдите угол между плоскостями SBC и ABC.
