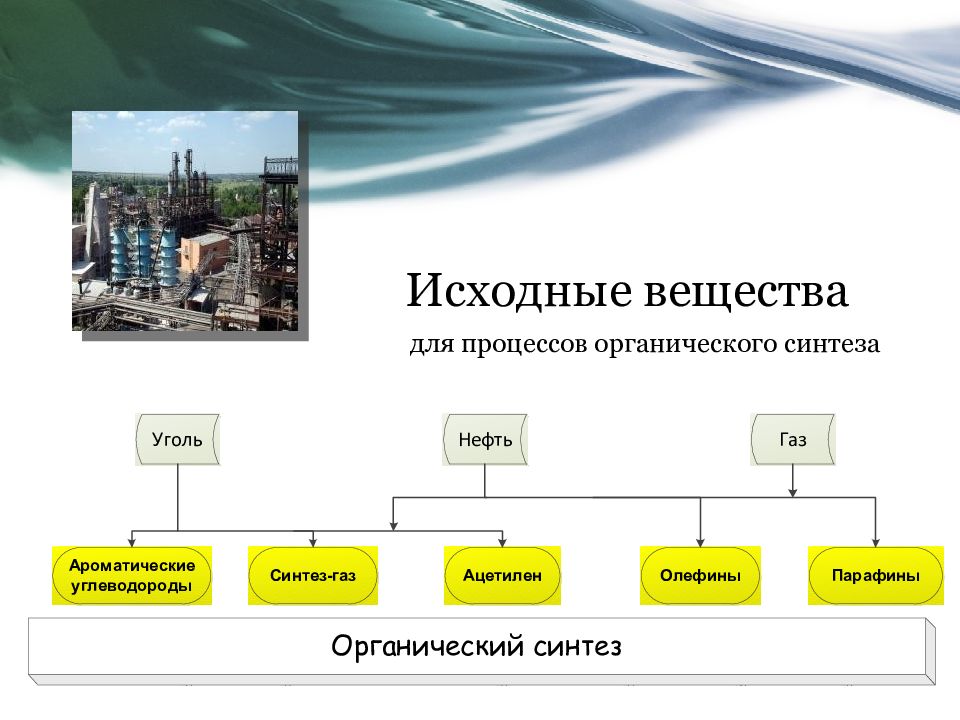

Сырьевая база органического синтеза
для процессов органического синтеза
Состав и переработка природного и сопуствующего газа 3
5

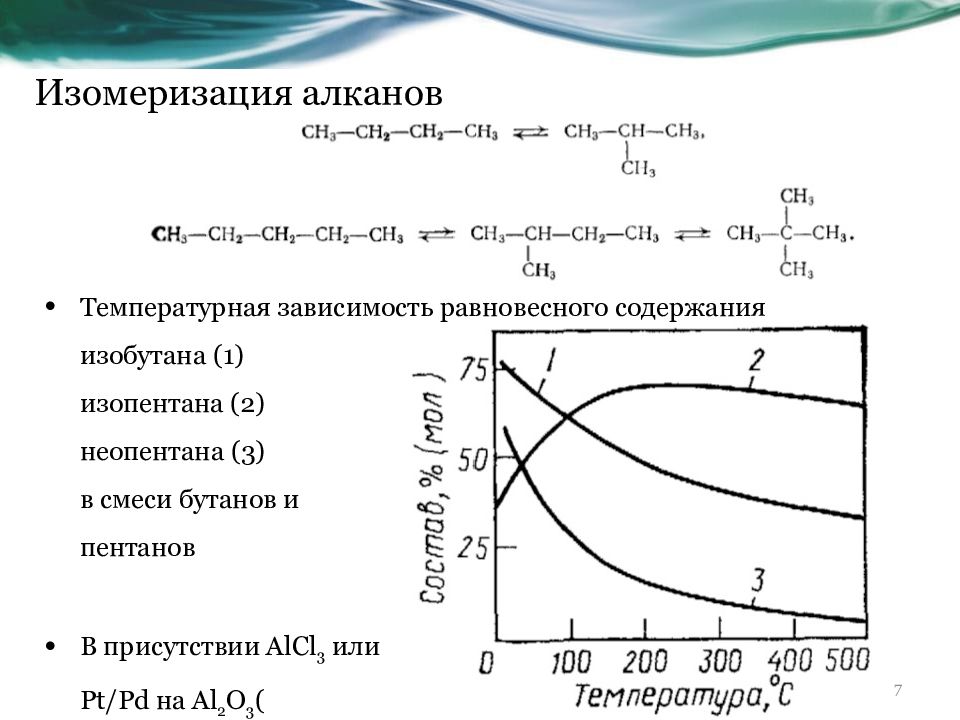

7 Температурная зависимость равновесного содержания изобутана (1) изопентана (2) неопентана (3) в смеси бутанов и пентанов В присутствии AlCl 3 или Pt / Pd на Al 2 O 3 (

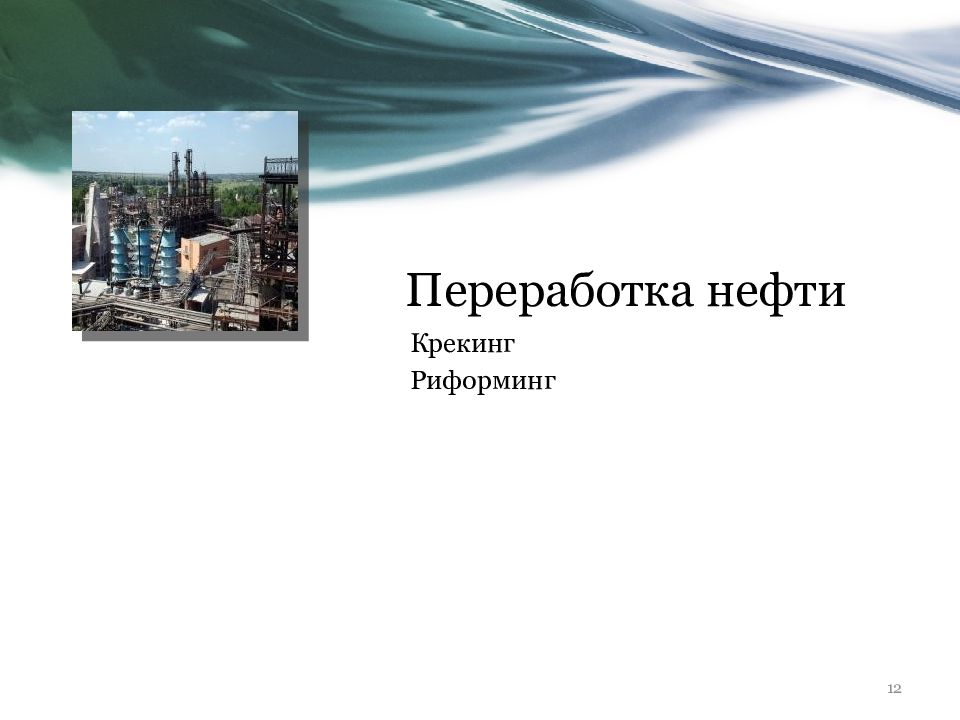

Переработка нефти 8
1) предельные углеводороды (алканы) с прямой или разветвленной цепью (в нефти встречаются почти все члены гомологического ряда метана); 2) нафтены — циклические насыщенные углеводороды ( циклопентан, циклогексан и их гомологи); 3) ароматические углеводороды (бензол и его гомологи). 9
Крекинг Риформинг 12

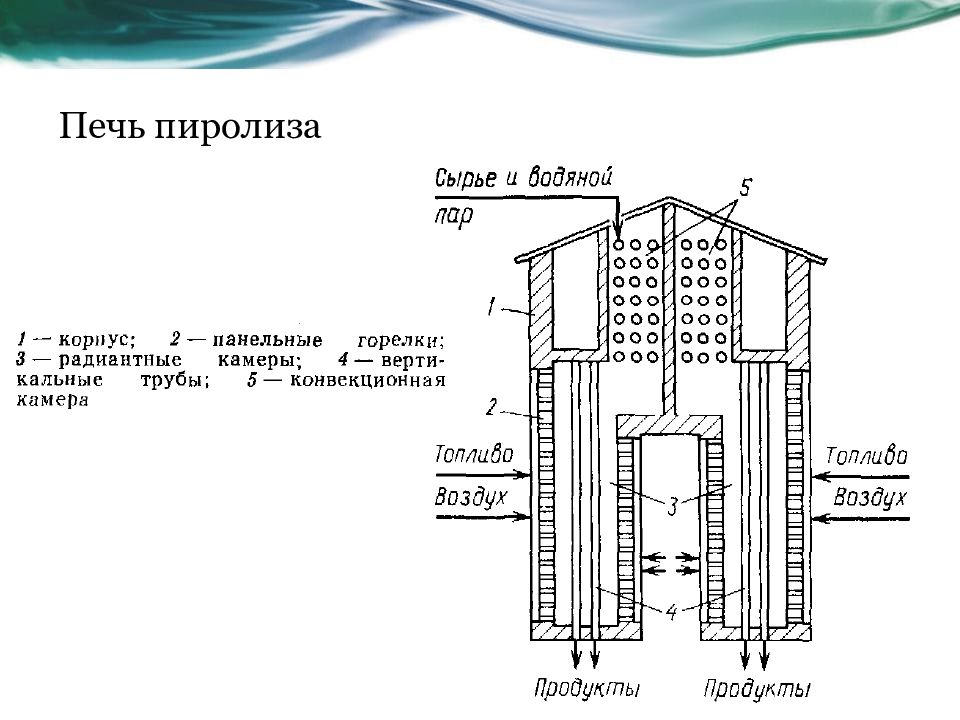

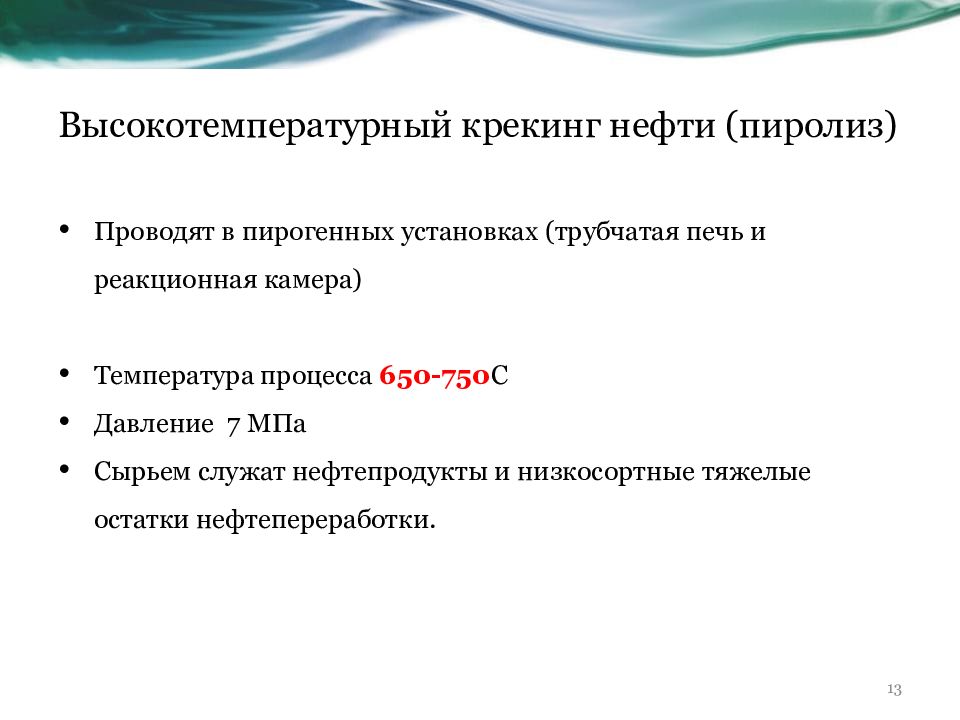

Проводят в пирогенных установках (трубчатая печь и реакционная камера) Температура процесса 650-750 С Давление 7 МПа Сырьем служат нефтепродукты и низкосортные тяжелые остатки нефтепереработки. 13
газообразные продукты (до 50% от массы сырья), содержащие до 30% этилена, водород, предельные углеводороды жидкие продукты - смола (40-60%, а в некоторых случаях 80-90% от массы сырья), содержащая бензол, толуол, ксилолы, нафталин небольшое количество кокса Ректификацией смолы выделят легкую фракцию, при перегонке которой получают бензол, толуол, ксилолы и сольвент. 14

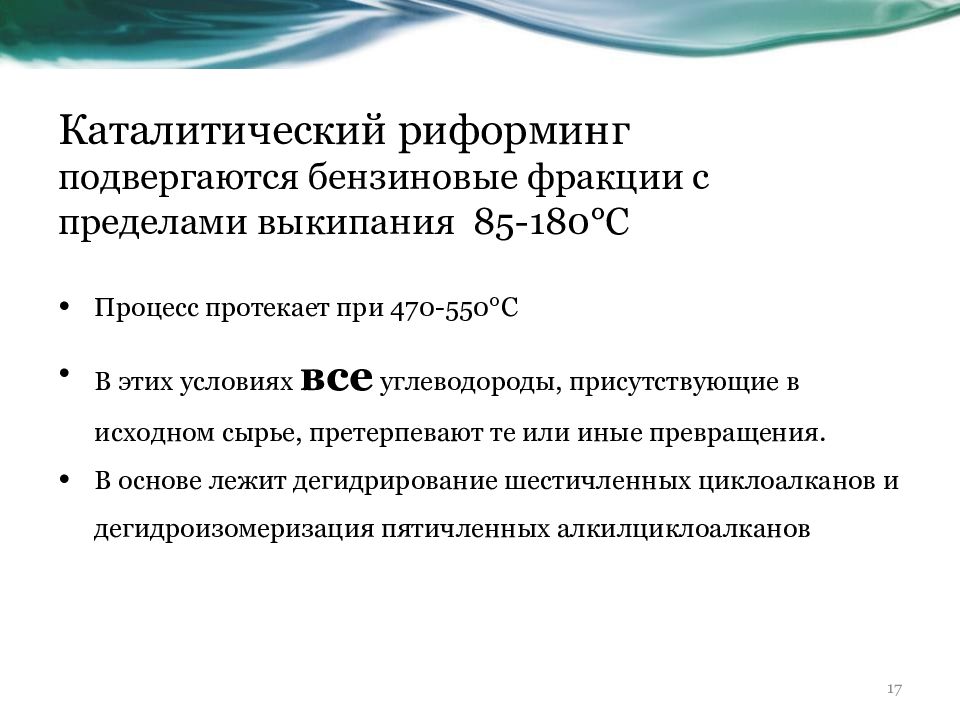

Процесс протекает при 470-550°С В этих условиях все углеводороды, присутствующие в исходном сырье, претерпевают те или иные превращения. В основе лежит дегидрирование шестичленных циклоалканов и дегидроизомеризация пятичленных алкилциклоалканов 17
Алюмосиликатный катализатор - Выход ароматических углеводородов низкий (25-30%). Платиновые катализаторы на алюмооксидных носителях ( платформинг ) - выход ароматических углеводородов до 35-50% 18

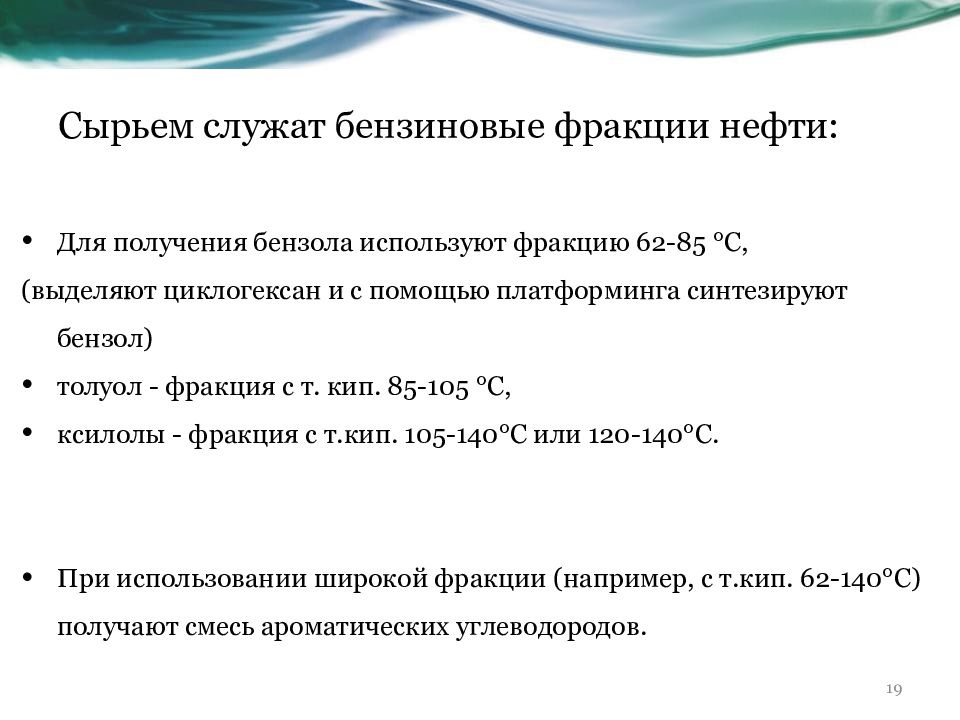

Для получения бензола используют фракцию 62-85 °С, (выделяют циклогексан и с помощью платформинга синтезируют бензол) толуол - фракция с т. кип. 85-105 °С, ксилолы - фракция с т.кип. 105-140°С или 120-140°С. При использовании широкой фракции (например, с т.кип. 62-140°С) получают смесь ароматических углеводородов. 19
I – реактор, II - регенератор 1 – циклон 2 – катализаторные трубы 3 – распределительная решетка 4 – переточная труба 5 – циклон 6 – подъемник 7 – распределительная решетка

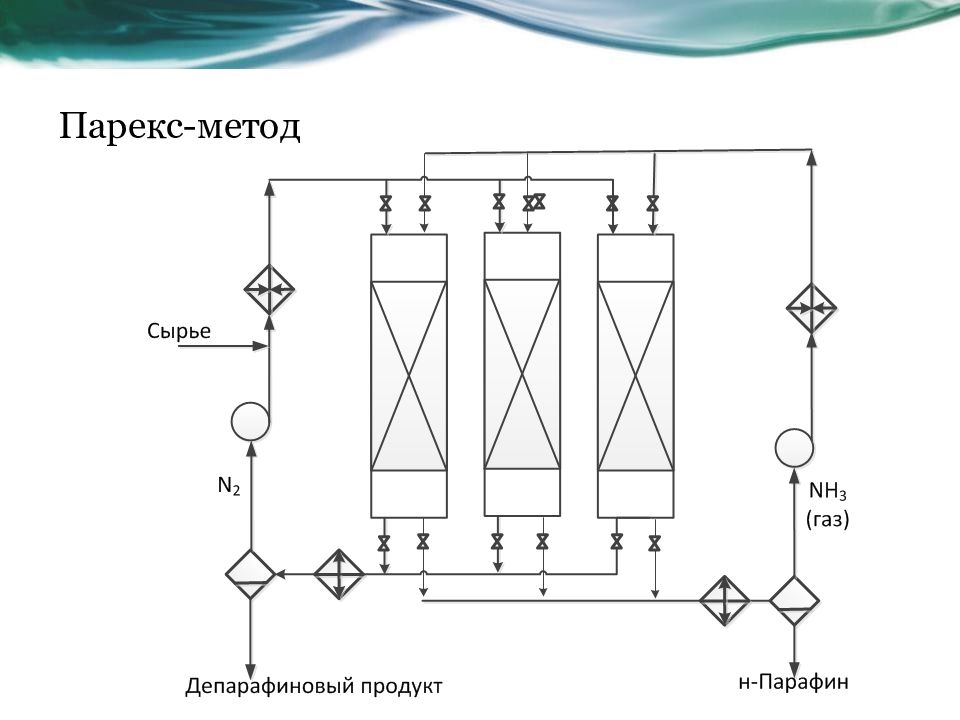

Кристаллизация Карбамидная депарафинизация Адсорбция целитами ( Парекс -метод)
Относительная летучесть
Температурная зависимость изменения энергии Гиб б са D G o ( 1 ) – н- гексан (2) – гексен (3) – циклогексан (4) - б ензол D G o, ккал/моль
Температурная зависимость изменения энергии Гиб б са D G o

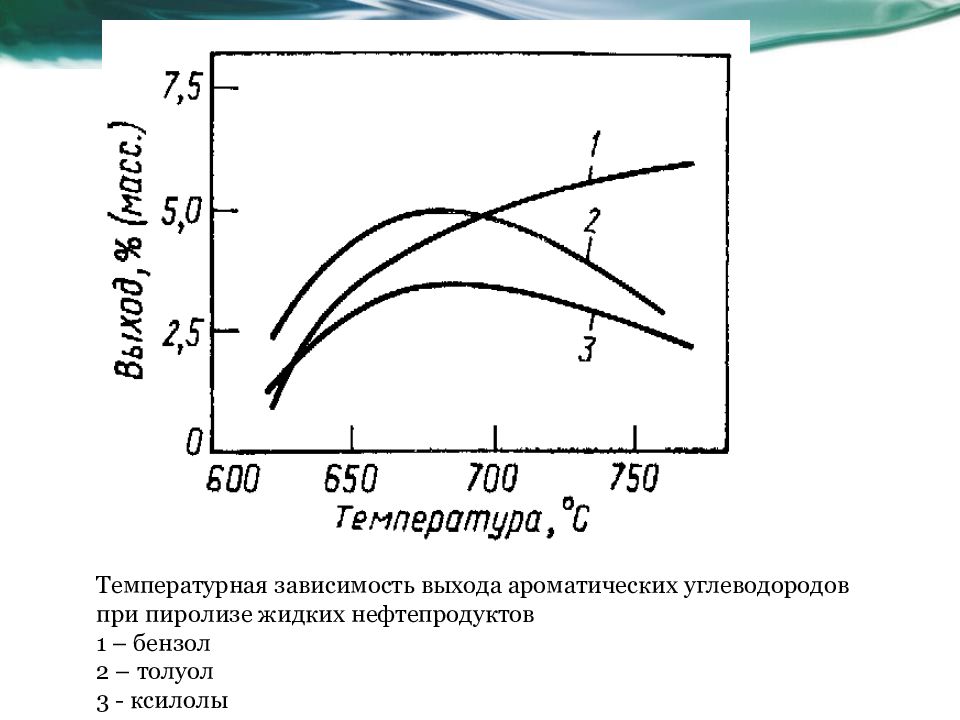

Температурная зависимость выхода ароматических углеводородов при пиролизе жидких нефтепродуктов 1 – бензол 2 – толуол 3 - ксилолы
Первичная переработка продуктов пиролиза «головка» - -парафины и олефины до С 5 «легкое масло (75-180 о С) – моноцикличесикие ароматические соединения «среднее масло» (180-300 о С ) Остаток

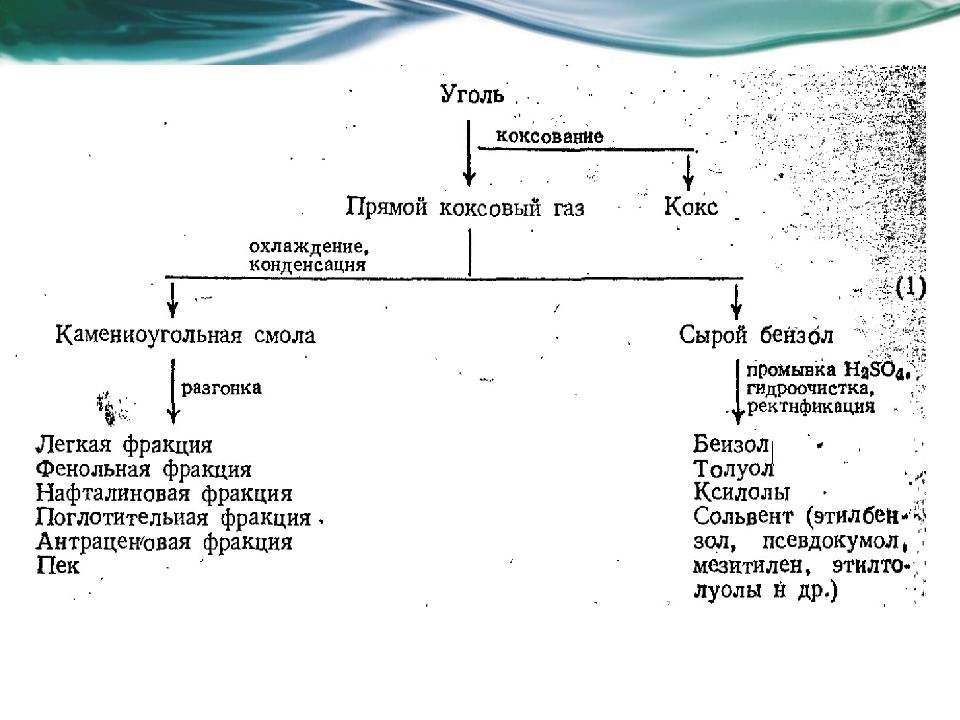

Уголь Кокс
1 – перекидные каналы 2 – стояки 3 – коксовые камеры 4 – обогревательные простенки 5 – генераторы

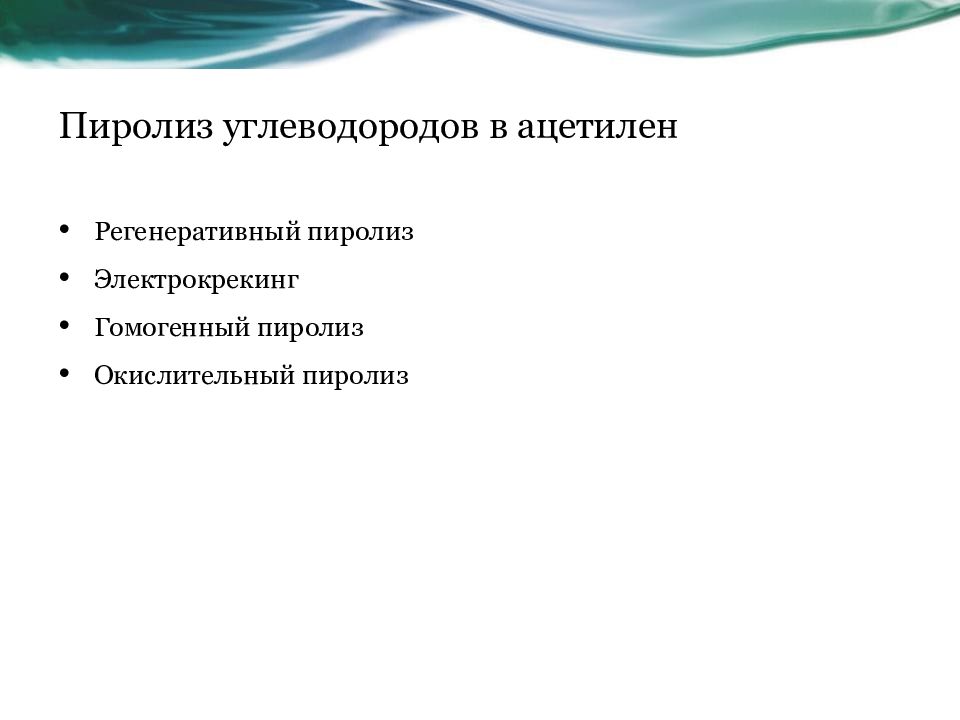

Регенеративный пиролиз Электрокрекинг Гомогенный пиролиз Окислительный пиролиз
