Олефиновые углеводороды как сырье для органического синтеза. Реакции олефинов. Способы производства олефинов. Теоретические основы процессов крекинга и пиролиза Лекция 4 Лектор: доцент. каф. НХТ, к.т.н. Давыдова О.В.

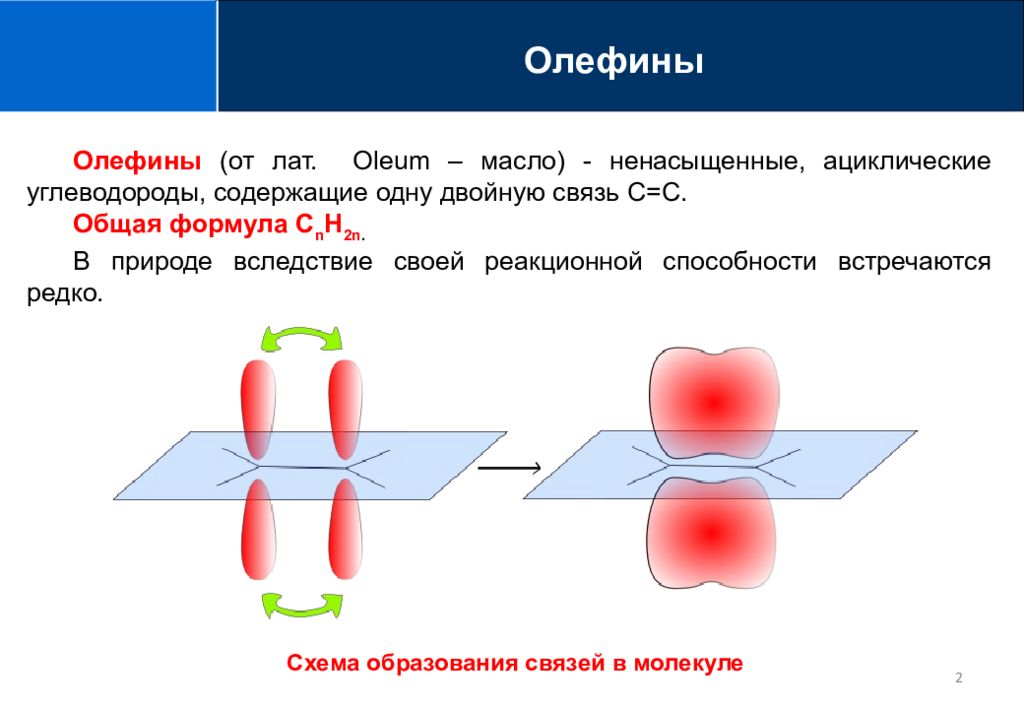

Олефины 2 Олефины (от лат. Oleum – масло) - ненасыщенные, ациклические углеводороды, содержащие одну двойную связь С=С. Общая формула С n H 2 n. В природе вследствие своей реакционной способности встречаются редко. Схема образования связей в молекуле

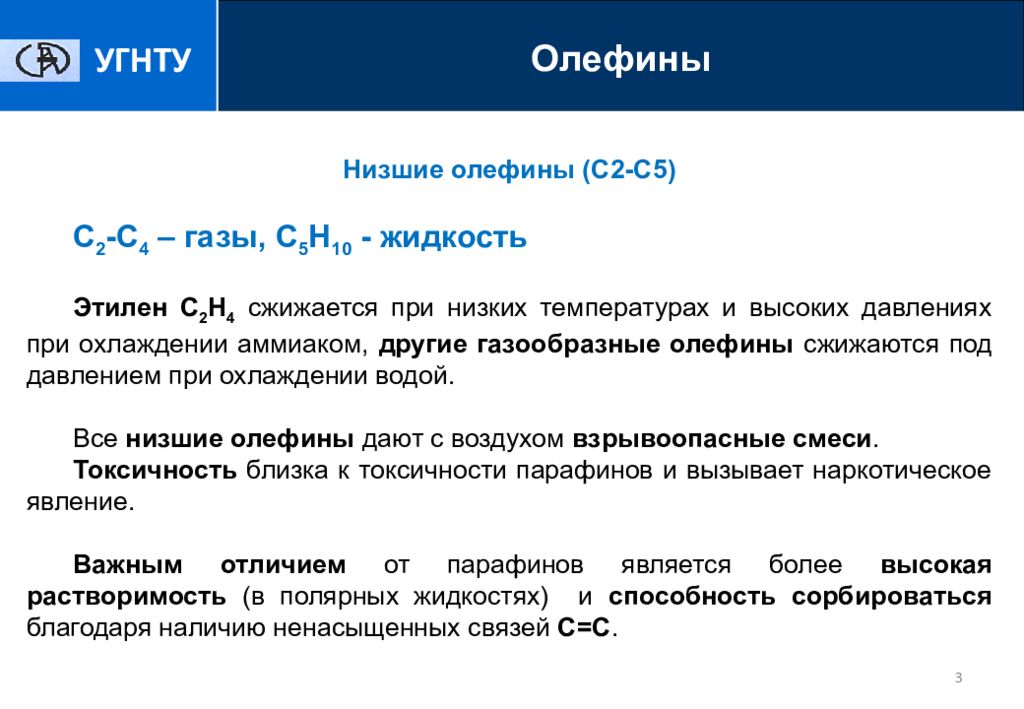

1 ПАРАФИНЫ Олефины УГНТУ Низшие олефины (C2-C5) С 2 -С 4 – газы, С 5 Н 10 - жидкость Этилен С 2 Н 4 сжижается при низких температурах и высоких давлениях при охлаждении аммиаком, другие газообразные олефины сжижаются под давлением при охлаждении водой. Все низшие олефины дают с воздухом взрывоопасные смеси. Токсичность близка к токсичности парафинов и вызывает наркотическое явление. Важным отличием от парафинов является более высокая растворимость (в полярных жидкостях) и способность сорбироваться благодаря наличию ненасыщенных связей С=С. 3

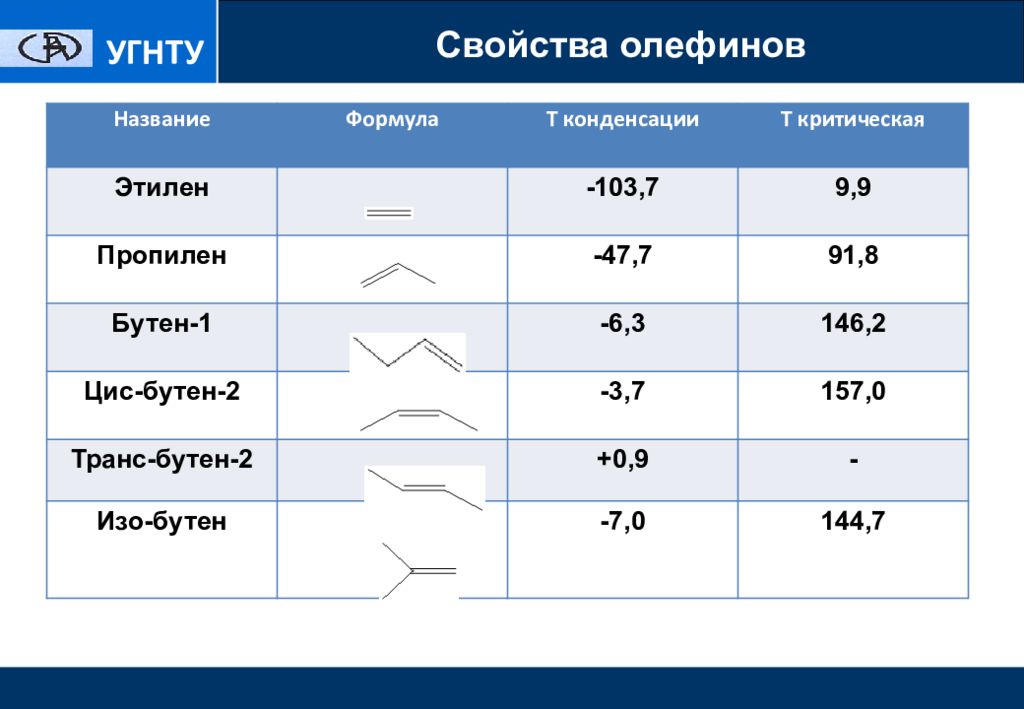

Название Формула Т конденсации Т критическая Этилен -103,7 9,9 Пропилен -47,7 91,8 Бутен-1 -6,3 146,2 Цис-бутен-2 -3,7 157,0 Транс-бутен-2 +0,9 - Изо-бутен -7,0 144,7 Свойства олефинов УГНТУ
1 ПАРАФИНЫ Олефины УГНТУ Высшие олефины ( С 6 -С 18 ) Жидкости, температура кипения зависит от количества углеродных атомов и строения цепи. Олефин Т. кипения, °С Гексен C 6 H 12 63,5 Гептен C 7 H 1 4 93,8 Октен C 8 H 16 121 Декан C 10 H 2 0 170 -175 Додекан C 12 H 24 213 – 218 5
Из олефинов по масштабам потребления : Этилен > пропилен > бутилен Синтезы на основе олефинов УГНТУ

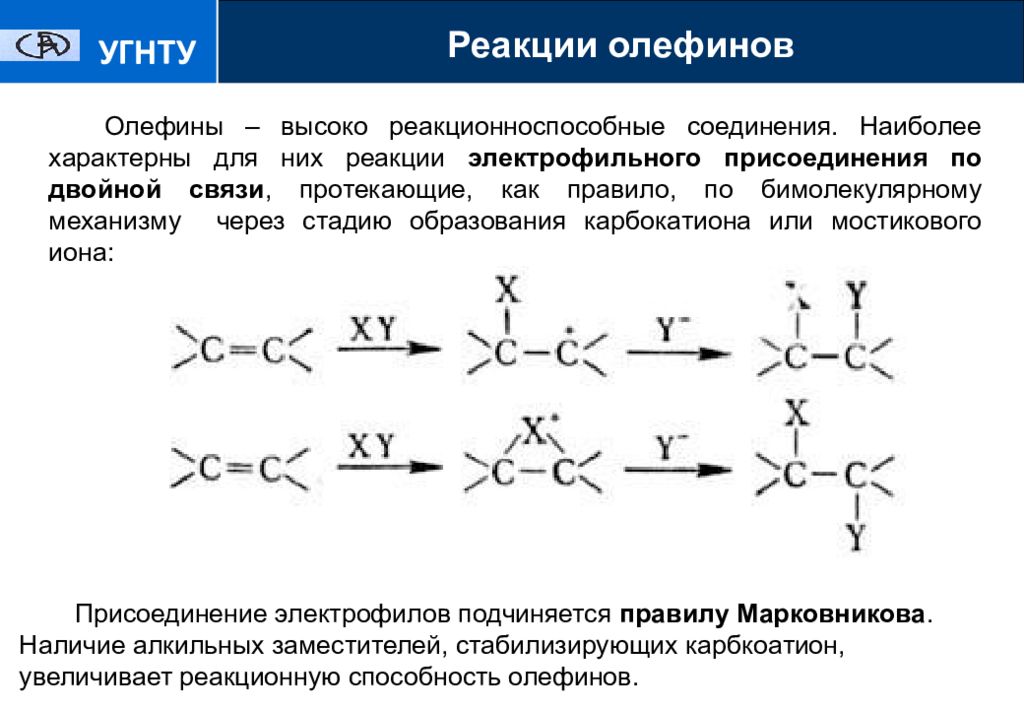

Реакции олефинов УГНТУ Олефины – высоко реакционноспособные соединения. Наиболее характерны для них реакции электрофильного присоединения по двойной связи, протекающие, как правило, по бимолекулярному механизму через стадию образования карбокатиона или мостикового иона: Присоединение электрофилов подчиняется правилу Марковникова. Наличие алкильных заместителей, стабилизирующих карбкоатион, увеличивает реакционную способность олефинов.

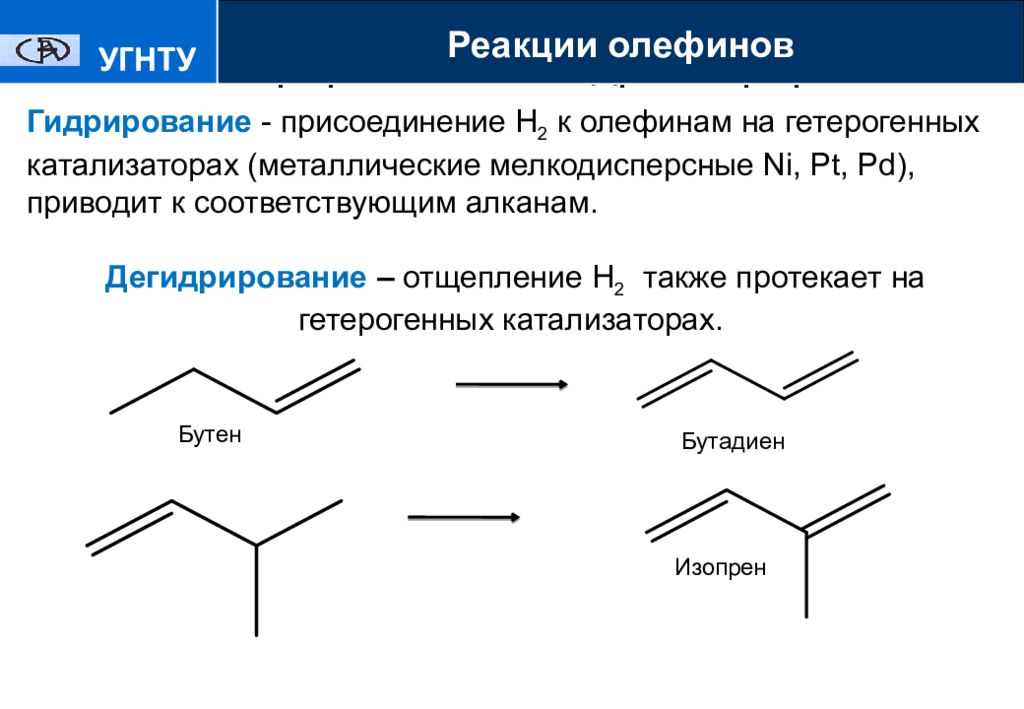

Реакции олефинов УГНТУ Гидрирование - присоединение Н 2 к олефинам на гетерогенных катализаторах (металлические мелкодисперсные Ni, Pt, Pd), приводит к соответствующим алканам. Дегидрирование – отщепление Н 2 также протекает на гетерогенных катализаторах. Бутен Бутадиен Изопрен
Изопрен наиболее часто встречающийся углеводород находящийся в теле человека. Оценочная скорость производства изопрена в теле человека 0.15 мк моль/кг/ч, эквивалентно приблизительно 17 мг для человека весом 70 кг. Изопрен так же встречается в низких концентрациях во многих видах пищи. УГНТУ
Гидратация УГНТУ Гидратация - идет в присутствии кислотных катализаторов, например, H 2 SO 4. Так, в промышленности из этилена и пропилена получают этиловый и изопропиловый спирты.

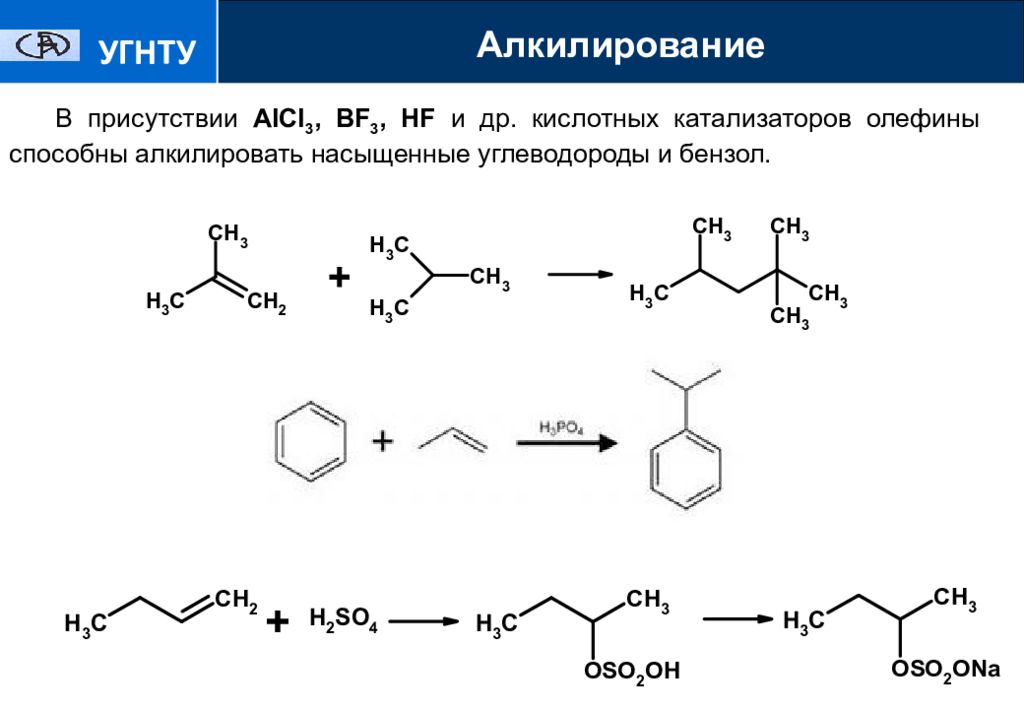

Алкилирование Алкилирование УГНТУ В присутствии АlСl 3, BF 3, HF и др. кислотных катализаторов олефины способны алкилировать насыщенные углеводороды и бензол.
Окисление УГНТУ окись этилена ацетальдегид акролеин Окислительный аммонолиз Оксосинтез пропаналь пропанол
n C 2 H 4 (- C 2 H 2 - C 2 H 2 -)n Полимеризация УГНТУ
1 ПАРАФИНЫ Методы получения УГНТУ 14 Главным методом получения олефинов в промышленности являются процессы расщепления нефтяных фракций или углеводородных газов. Эти процессы можно разделить на две группы : термические (пиролиз и термический крекинг парафинов) каталитические (каталитический крекинг). Первые осуществляют для целевого получения олефинов, а вторые – для производства бензина, а олефины получаются как побочный продукт. Кроме того, часть олефинов получают дегидрированием соответствующих парафинов, а некоторые олефины реакциями их взаимного превращения ( олигомеризация и диспропорциониро-вание ).
Методы получения олефинов УГНТУ Каталитическое дегидрирование парафинов Кислотная полимеризация олефинов А.М. Бутлеров впервые осуществил на Н 2 SO 4, далее использовали HF, AlCl 3, алюмосиликатные катализаторы. С 3 Н 6 С 6 Н 12 С 9 Н 18 С 12 Н 24 Состав продукта регулируется степенью конверсии исходного олефина. Так при целевом получении тетрамера, димер и тример возвращают на повторную полимеризацию.
Теоретические основы процессов крекинга и пиролиза УГНТУ Для оценки возможных превращений углеводородов при переработке важную роль играет их термодинамическая стабильность. Термодинамическая стабильность углеводородов разных классов при одинаковом числе углеродных атомов в молекуле понижается: Парафины > нафтены > олефины > ароматика Но с ростом температуры порядок изменяется на обратный: Ароматика > олефины > нафтены > парафины Следовательно, при термическом воздействии на нефтепродукты следует ожидать изменения группового состава углеводородов. Процесс расщепления (крекинг) парафина может происходить с образованием молекул олефина и парафина с более короткой цепью, причем обратный процесс представляет собой алкилирование парафина олефином. 16

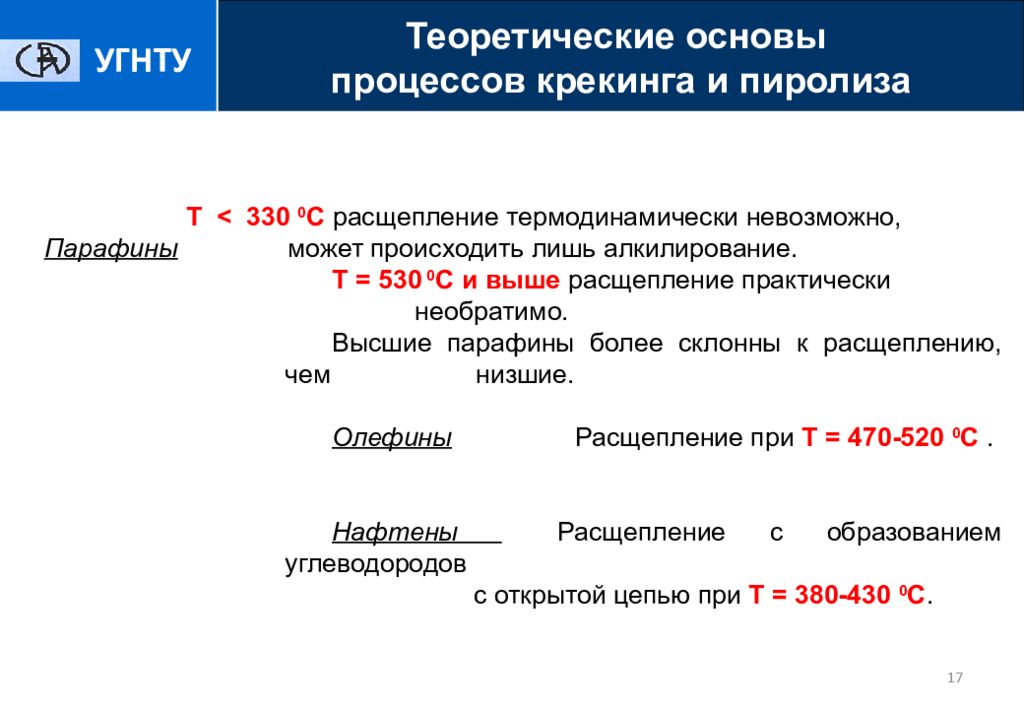

Теоретические основы процессов крекинга и пиролиза УГНТУ Т < 330 0 С расщепление термодинамически невозможно, Парафины может происходить лишь алкилирование. Т = 530 0 С и выше расщепление практически необратимо. Высшие парафины более склонны к расщеплению, чем низшие. Олефины Расщепление при Т = 470-520 0 С. Нафтены Расщепление с образованием углеводородов с открытой цепью при Т = 380-430 0 С. 17
: Химические реакции, протекающие при термическом крекинге и пиролизе УГНТУ 18 Наиболее важная реакция - расщепление по углеродным связям. В результате образуется смесь газообразных и жидких насыщенных и ненасыщенных углеводородов:
: Химические реакции, протекающие при термическом крекинге и пиролизе УГНТУ 19 Циклические углеводороды, присутствующие в нефтепродуктах, при тех же условиях отщепляют боковые цепи, а нафтеновые кольца, кроме того, раскрываются с образованием олефинов: Все перечисленные реакции в отсутствие катализаторов протекают через образование свободных радикалов и имеют цепной характер :
: Химические реакции, протекающие при термическом крекинге и пиролизе УГНТУ 20 С повышением температуры расщепление идет более глубоко, но дополняется реакциями дегидрирования и циклизации. Дегидрирование также протекает как радикально-цепной процесс : В результате дегидрирования при 600—650°С начинают появляться очень реакционно-способные диены, например бутадиен-1.3
: Химические реакции, протекающие при термическом крекинге и пиролизе УГНТУ 21 При взаимодействии диенов с олефинами (диеновый синтез) происходят циклизация углеводородов с прямой цепью и ароматизация образующихся циклоолефинов, а из диенов и циклоолефинов таким путем получают конденсированные ароматические углеводороды :
: Химические реакции, протекающие при термическом крекинге и пиролизе УГНТУ 22 Кроме газообразных и жидких веществ при всех высокотемпературных процессах переработки нефтепродуктов и углеводородных газов получаются также твердые вещества — углерод (сажа) или кокс. Образование сажи объясняется распадом углеводородов до свободного углерода: Кокс получается при глубокой конденсации ароматических соединений, идущей с отщеплением водорода (дегидроконденсация): В результате образуются высококонденсированные нелетучие и нерастворимые вещества, из которых и состоит кокс.

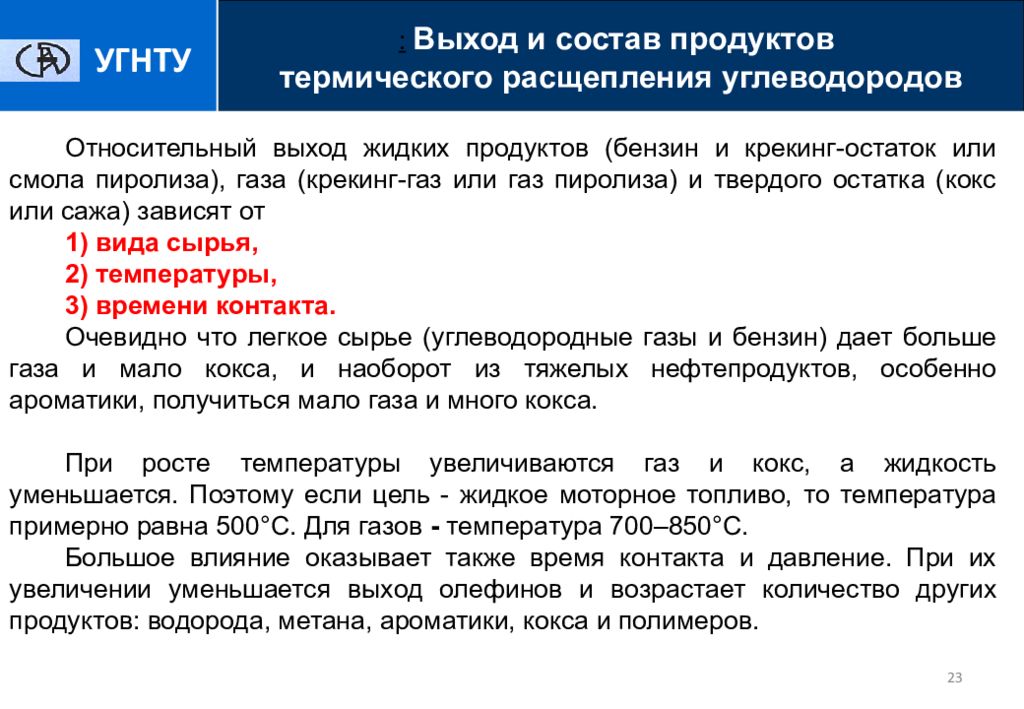

: Выход и состав продуктов термического расщепления углеводородов УГНТУ 23 Относительный выход жидких продуктов (бензин и крекинг-остаток или смола пиролиза), газа (крекинг-газ или газ пиролиза) и твердого остатка (кокс или сажа) зависят от 1) вида сырья, 2) температуры, 3) времени контакта. Очевидно что легкое сырье (углеводородные газы и бензин) дает больше газа и мало кокса, и наоборот из тяжелых нефтепродуктов, особенно ароматики, получиться мало газа и много кокса. При росте температуры увеличиваются газ и кокс, а жидкость уменьшается. Поэтому если цель - жидкое моторное топливо, то температура примерно равна 500°С. Для газов - температура 700–850°С. Большое влияние оказывает также время контакта и давление. При их увеличении уменьшается выход олефинов и возрастает количество других продуктов: водорода, метана, ароматики, кокса и полимеров.
Каталитический крекинг УГНТУ 24 Каталитический крекинг приобрел преимущество перед термическим для производства моторных топлив. Причина – более высокие октановые числа, возможность переработки более разнообразного сырья и высокая производительность установки. Катализаторы – алюмосиликаты – типичные катализаторы ионных реакций. В их присутствии расщепление идет не по свободнорадикальному механизму, как при термическом крекинге, а по ионному, через промежуточную стадию образования положительно заряженных карбониевых ионов, которые получаются из олефинов, образующихся при распаде сырья, и протонов, генерируемых кислотным катализатором. С n H 2n + MOH С n H 2n+1 + + MO - Карбокатионы распадаются на олефин и карбокатион с более короткой цепью. Кроме того, они могут отнимать водород от других нейтральных молекул: RCH + -CH 2 R RCH=CH 2 + R + R + + RCH 2 –CH 2 R RH + RCH + - CH 2 R
Каталитический крекинг УГНТУ 25 В отличие от свободных радикалов ионы карбония легко изомеризуются. Вследствие этого бензин каталитического крекинга содержит много изопарафинов, имеющих высокое октановое число. Этот эффект еще усиливается из-за повышенного содержания ароматики, которая образуется за счет каталитического перераспределения водорода между молекулами олефина и нафтена: Состав газов каталитического крекинга также различен. Так как карбокатионы СН 3 + и С 2 Н 5 + малоустойчивы, в газах преобладают С 3 и С 4 углеводороды. Выход газа составляет 10-15%.
УГНТУ Получение ЭС Пиролиз Процесс термического пиролиза углеводородного сырья остаётся основным способом получения низших олефинов — этилена и пропилена. Существующие мощности установок пиролиза составляют 113,0 млн.т/год по этилену или почти 100 % мирового производства и 38,6 млн.т/год по пропилену или более 67 % мирового производства (остальное — 30% производства пропилена приходится на каталитический крекинг, около 3% мирового производства пропилена вырабатывается из нефтезаводских газов НПЗ, а именно из газов процессов замедленного коксования и висбрекинга). При этом, среднегодовой прирост потребления этилена и пропилена в мире составляет более 4%. Наряду с производством этилена и пропилена, процесс пиролиза является основным источником дивинила, выделяемой из сопутствующей пиролизной С4 фракции и бензола, получаемого из жидких продуктов пиролиза. Около 80 % мирового производства дивинила и 39 % бензола приходится на пиролиз углеводородов.

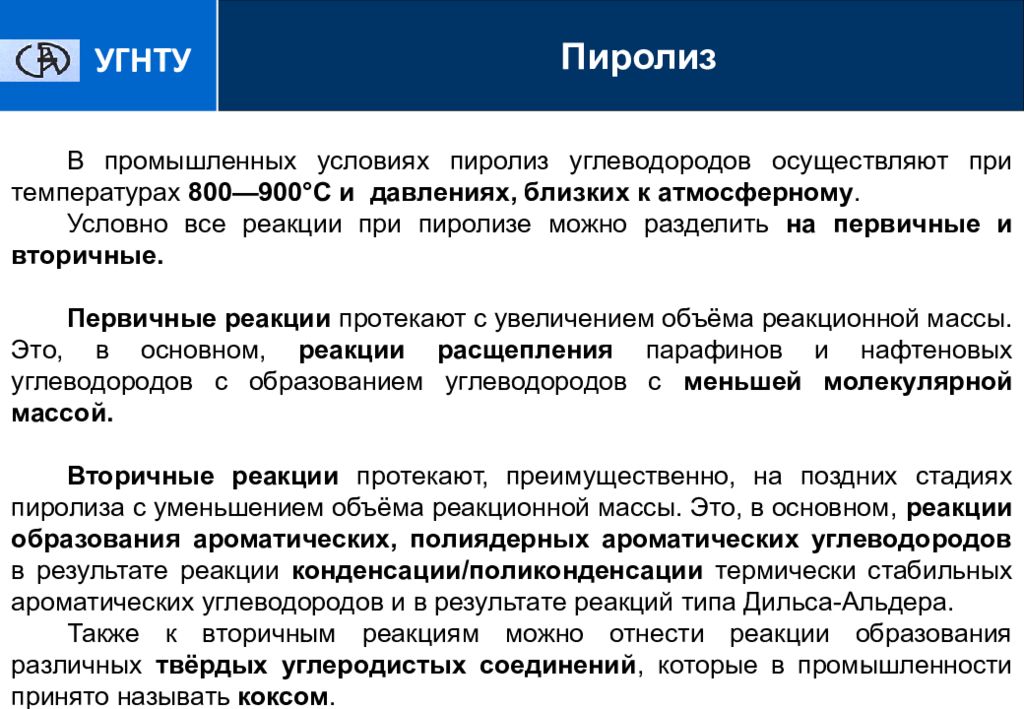

УГНТУ Получение ЭС Пиролиз В промышленных условиях пиролиз углеводородов осуществляют при температурах 800—900°C и давлениях, близких к атмосферному. Условно все реакции при пиролизе можно разделить на первичные и вторичные. Первичные реакции протекают с увеличением объёма реакционной массы. Это, в основном, реакции расщепления парафинов и нафтеновых углеводородов с образованием углеводородов с меньшей молекулярной массой. Вторичные реакции протекают, преимущественно, на поздних стадиях пиролиза с уменьшением объёма реакционной массы. Это, в основном, реакции образования ароматических, полиядерных ароматических углеводородов в результате реакции конденсации/поликонденсации термически стабильных ароматических углеводородов и в результате реакций типа Дильса-Альдера. Также к вторичным реакциям можно отнести реакции образования различных твёрдых углеродистых соединений, которые в промышленности принято называть коксом.

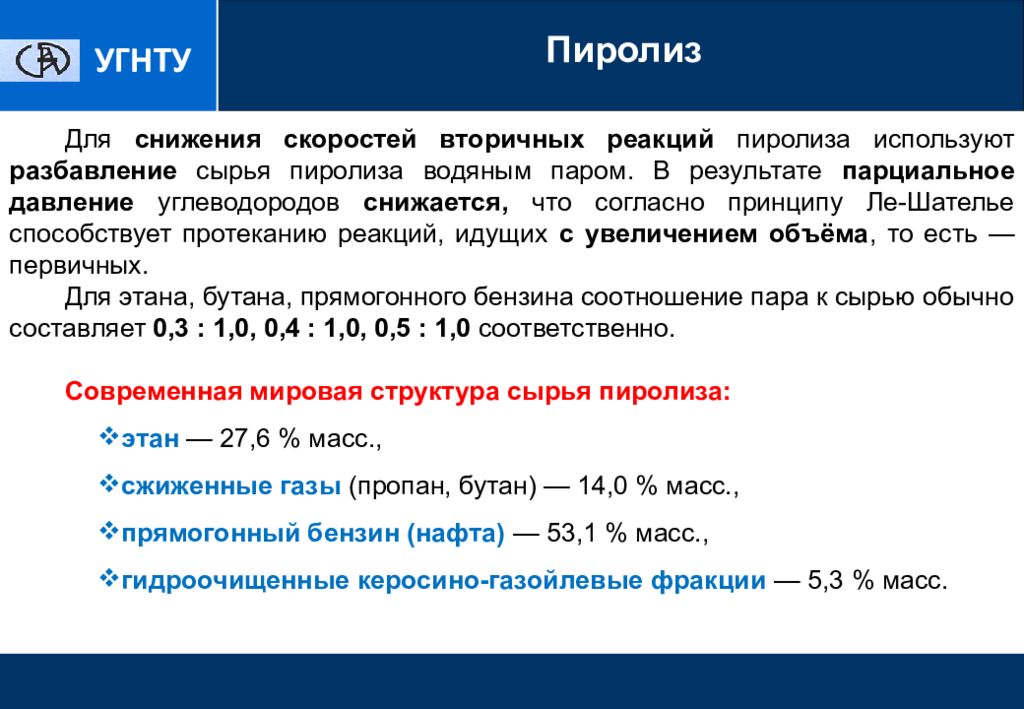

УГНТУ Пиролиз Для снижения скоростей вторичных реакций пиролиза используют разбавление сырья пиролиза водяным паром. В результате парциальное давление углеводородов снижается, что согласно принципу Ле-Шателье способствует протеканию реакций, идущих с увеличением объёма, то есть — первичных. Для этана, бутана, прямогонного бензина соотношение пара к сырью обычно составляет 0,3 : 1,0, 0,4 : 1,0, 0,5 : 1,0 соответственно. Современная мировая структура сырья пиролиза: этан — 27,6 % масс., сжиженные газы (пропан, бутан) — 14,0 % масс., прямогонный бензин ( нафта ) — 53,1 % масс., гидроочищенные керосино-газойлевые фракции — 5,3 % масс.

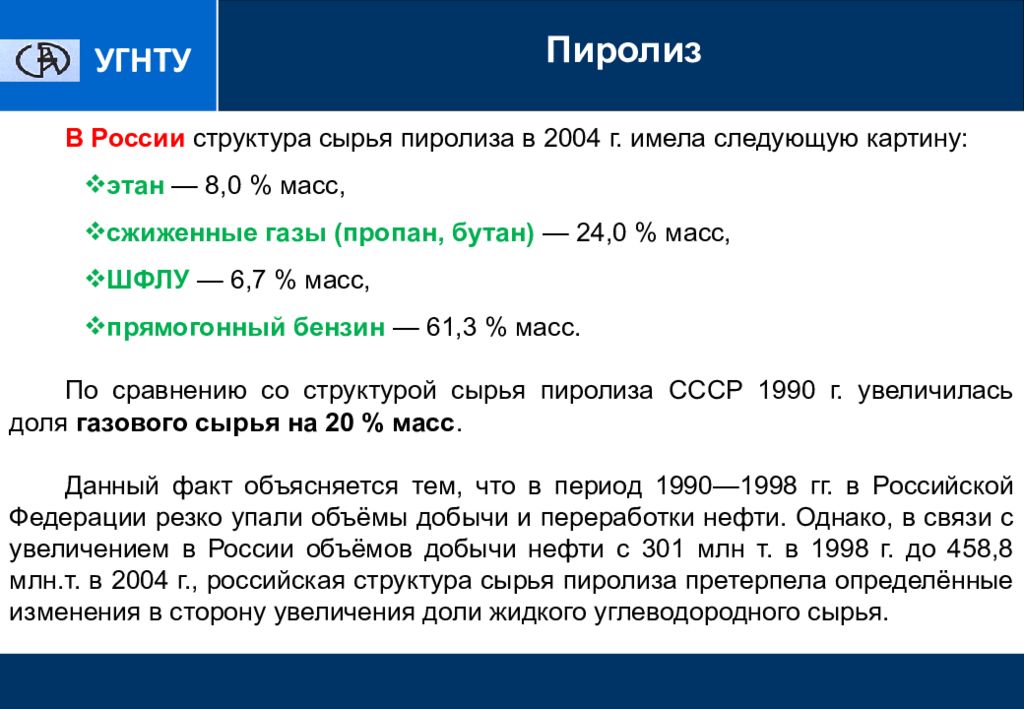

УГНТУ Пиролиз В России структура сырья пиролиза в 2004 г. имела следующую картину: этан — 8,0 % масс, сжиженные газы (пропан, бутан) — 24,0 % масс, ШФЛУ — 6,7 % масс, прямогонный бензин — 61,3 % масс. По сравнению со структурой сырья пиролиза СССР 1990 г. увеличилась доля газового сырья на 20 % масс. Данный факт объясняется тем, что в период 1990—1998 гг. в Российской Федерации резко упали объёмы добычи и переработки нефти. Однако, в связи с увеличением в России объёмов добычи нефти с 301 млн т. в 1998 г. до 458,8 млн.т. в 2004 г., российская структура сырья пиролиза претерпела определённые изменения в сторону увеличения доли жидкого углеводородного сырья.
