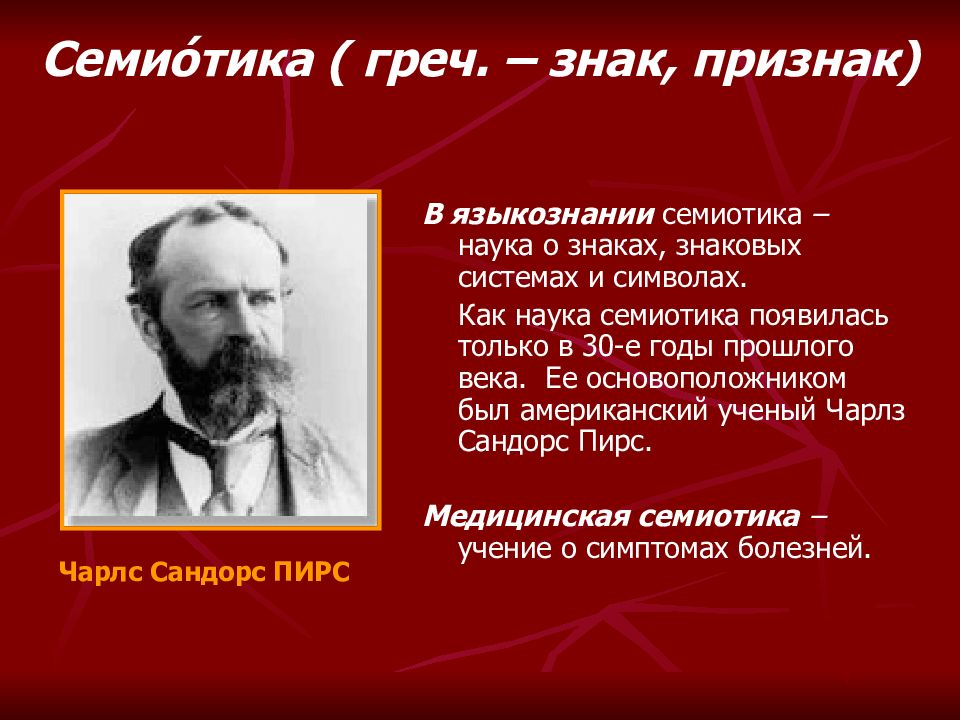

В языкознании семиотика – наука о знаках, знаковых системах и символах. Как наука семиотика появилась только в 30-е годы прошлого века. Ее основоположником был американский ученый Чарлз Сандорс Пирс. Медицинская семиотика – учение о симптомах болезней. Семио́тика ( греч. – знак, признак) Чарлс Сандорс ПИРС
Изменения кости Изменения надкостницы Изменения суставов Изменения мягких тканей (мышц, сухожилий, связок) Изменения иннервации и кровоснабжения Общая семиотика патологии опорно-двигательного аппарата
Изменение формы и величины кости: Изменение оси кости (искривление); Изменения объема кости (утолщение, истончение, вздутие); Изменение длины кости (удлинение, укорочение). Изменение контуров кости (нарушение гладкости, четкости контуров). Изменение костной структуры (остеопороз, атрофия, деструкция, остеосклероз, остеонекроз). Лучевая семиотика патологии костей
Изменение формы и величины кости Изменение оси кости (искривление); Изменения объема кости (утолщение, истончение, вздутие); Изменение длины кости (удлинение, укорочение).

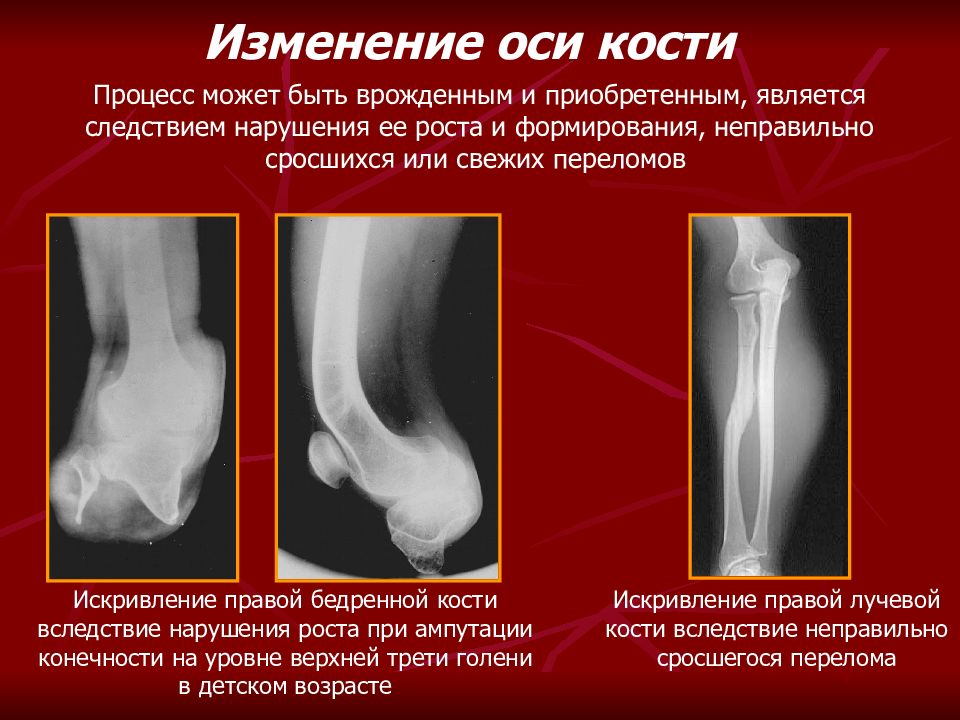

Искривление правой лучевой кости вследствие неправильно сросшегося перелома Изменение оси кости Процесс может быть врожденным и приобретенным, является следствием нарушения ее роста и формирования, неправильно сросшихся или свежих переломов Искривление правой бедренной кости вследствие нарушения роста при ампутации конечности на уровне верхней трети голени в детском возрасте

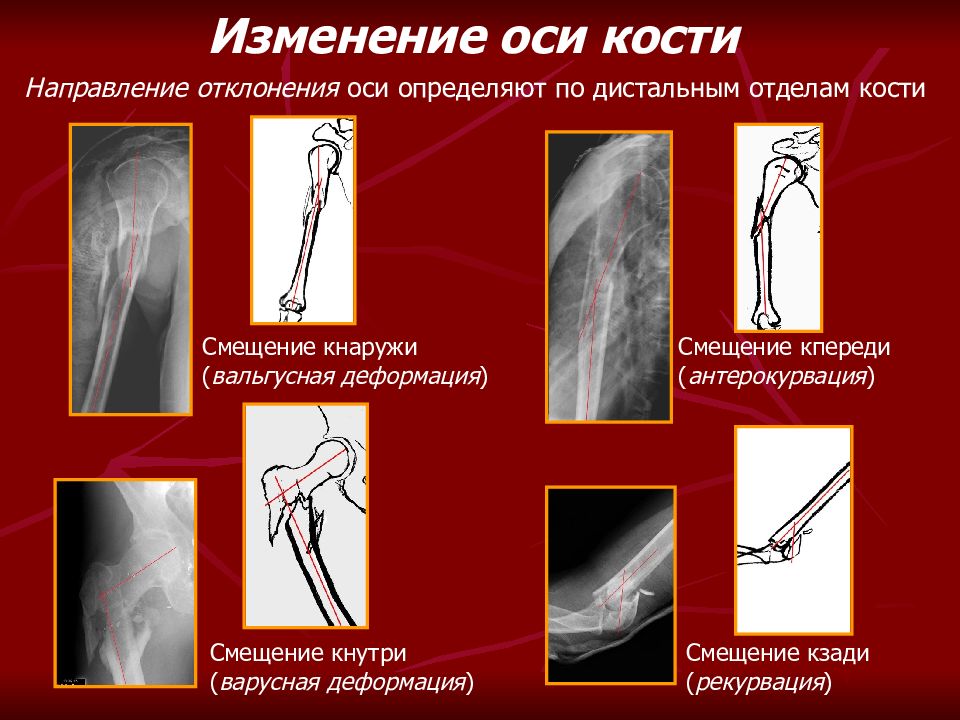

Изменение оси кости Направление отклонения оси определяют по дистальным отделам кости Смещение кнаружи ( вальгусная деформация ) Смещение кнутри ( варусная деформация ) Смещение кпереди ( антерокурвация ) Смещение кзади ( рекурвация )

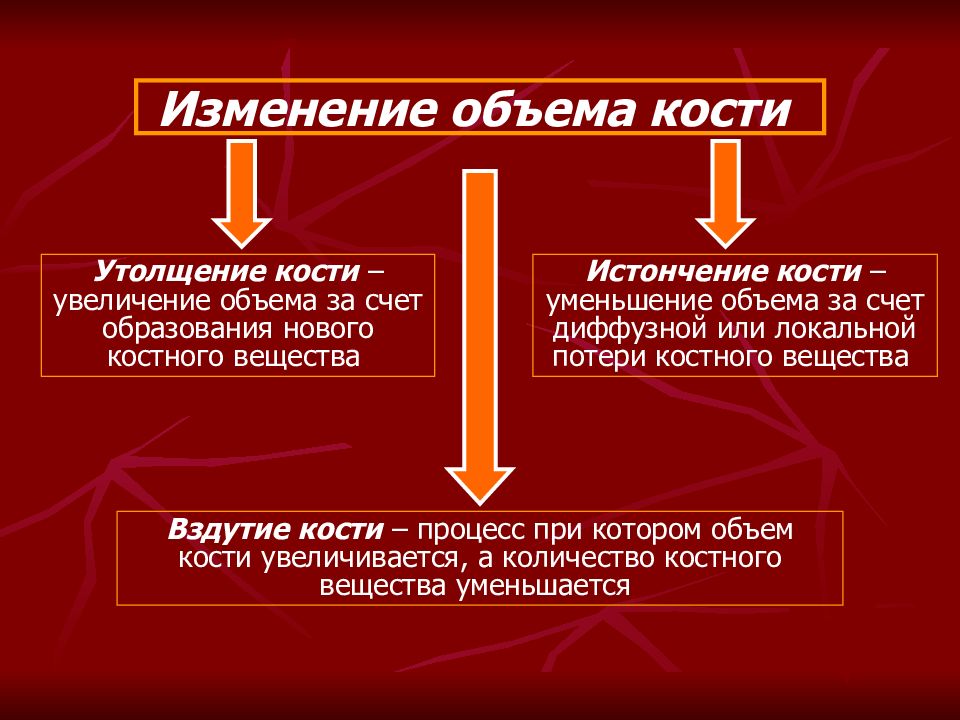

Утолщение кости – увеличение объема за счет образования нового костного вещества Изменение объема кости Истончение кости – уменьшение объема за счет диффузной или локальной потери костного вещества Вздутие кости – процесс при котором объем кости увеличивается, а количество костного вещества уменьшается
Функциональное ( гипертрофия ): рабочая гипертрофия (при повышенной нагрузке); заместительная (компенсаторная) гипертрофия (при отсутствии парной кости или сегмента конечности). Утолщение кости Патологическое ( гиперостоз ): первичный (идиопатический) при врожденном гигантизме; вторичный возникающий вследствие какого-либо патологического процесса, сопровождающегося утолщением кости за счет функции надкостницы периоста, поэтому его также можно назвать периостозом : воспалительный; травматический; гормональный; токсический.

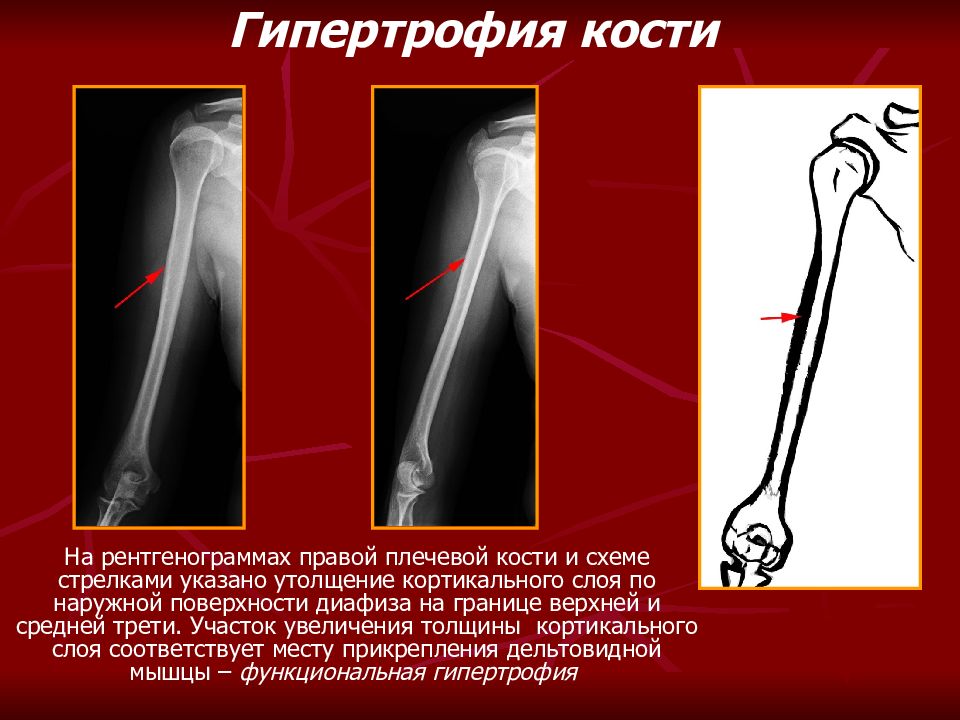

На рентгенограммах правой плечевой кости и схеме стрелками указано утолщение кортикального слоя по наружной поверхности диафиза на границе верхней и средней трети. Участок увеличения толщины кортикального слоя соответствует месту прикрепления дельтовидной мышцы – функциональная гипертрофия Гипертрофия кости
Участок увеличения толщины кортикального слоя правой бедренной кости соответствует области отслойки и обызвествления надкостницы на фоне хронического травматического остеомиелита – воспалительный периостоз Гиперостоз кости Стандартные рентгенограммы в прямой и боковой проекциях Цифровая рентгенограмма с 5-кратным увеличением изображения Спиральная компьютерная томорграмма 3 D -реконструкция

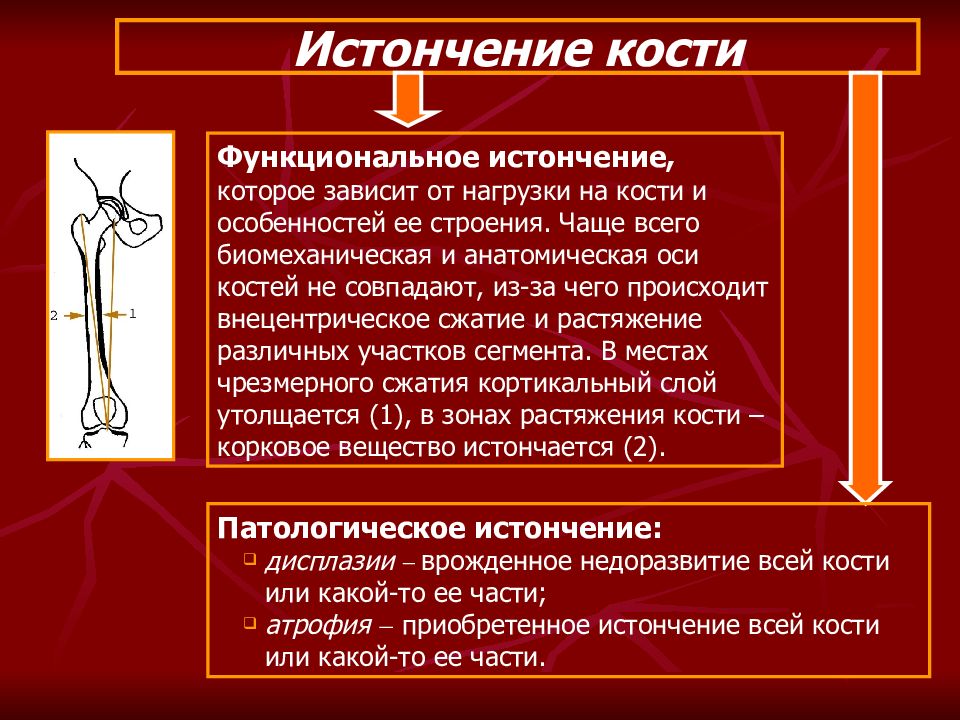

Истончение кости Функциональное истончение, которое зависит от нагрузки на кости и особенностей ее строения. Чаще всего биомеханическая и анатомическая оси костей не совпадают, из-за чего происходит внецентрическое сжатие и растяжение различных участков сегмента. В местах чрезмерного сжатия кортикальный слой утолщается (1), в зонах растяжения кости – корковое вещество истончается (2). Патологическое истончение: дисплазии врожденное недоразвитие всей кости или какой-то ее части ; атрофия приобретенное истончение всей кости или какой-то ее части.

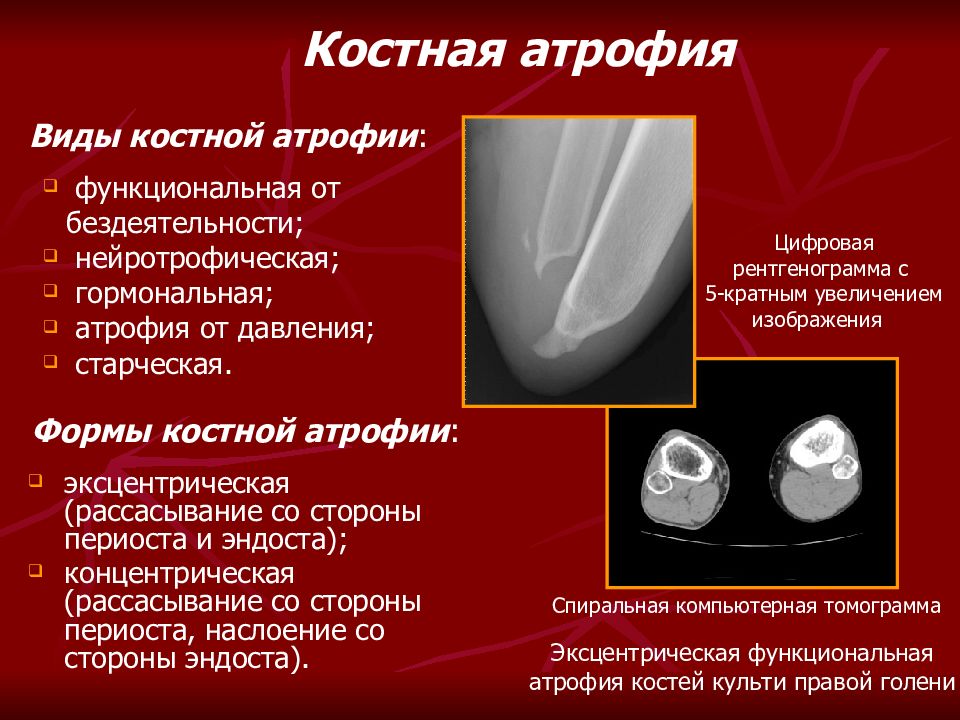

Виды костной атрофии : Костная атрофия функциональная от бездеятельности; нейротрофическая; гормональная; атрофия от давления; старческая. эксцентрическая (рассасывание со стороны периоста и эндоста); концентрическая (рассасывание со стороны периоста, наслоение со стороны эндоста). Формы костной атрофии : Эксцентрическая функциональная атрофия костей культи правой голени Цифровая рентгенограмма с 5-кратным увеличением изображения Спиральная компьютерная томограмма
Дисплазии Дисплазии врожденное недоразвитие всей кости или какой-то ее части. Они характеризуются нарушением формы, размеров и структуры костей. К дисплазиям костей относятся: несовершенный хондрогенез – аномалии и пороки развития ростковой хрящевой ткани (например, при множественных костно-хрящевых экзостозах); несовершенный остеогенез – процесс, при котором нарушается равновесие между остеобластической функцией кости и ее резорбцией (патологическая ломкость костей, черепно-ключичная дисплазия).

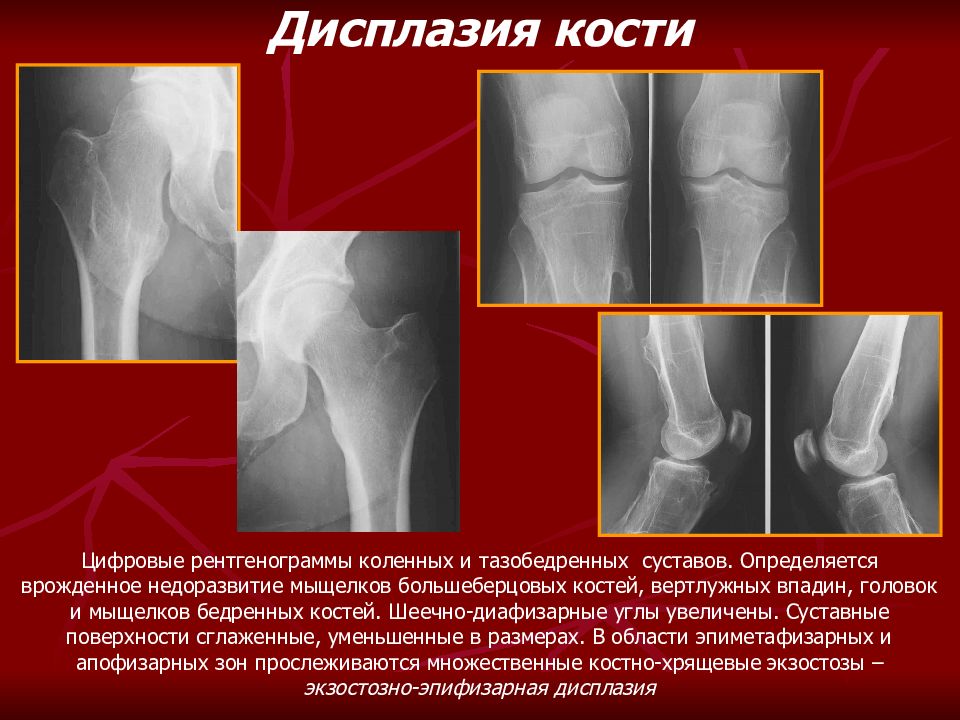

Цифровые рентгенограммы коленных и тазобедренных суставов. Определяется врожденное недоразвитие мыщелков большеберцовых костей, вертлужных впадин, головок и мыщелков бедренных костей. Шеечно-диафизарные углы увеличены. Суставные поверхности сглаженные, уменьшенные в размерах. В области эпиметафизарных и апофизарных зон прослеживаются множественные костно-хрящевые экзостозы – экзостозно-эпифизарная дисплазия Дисплазия кости

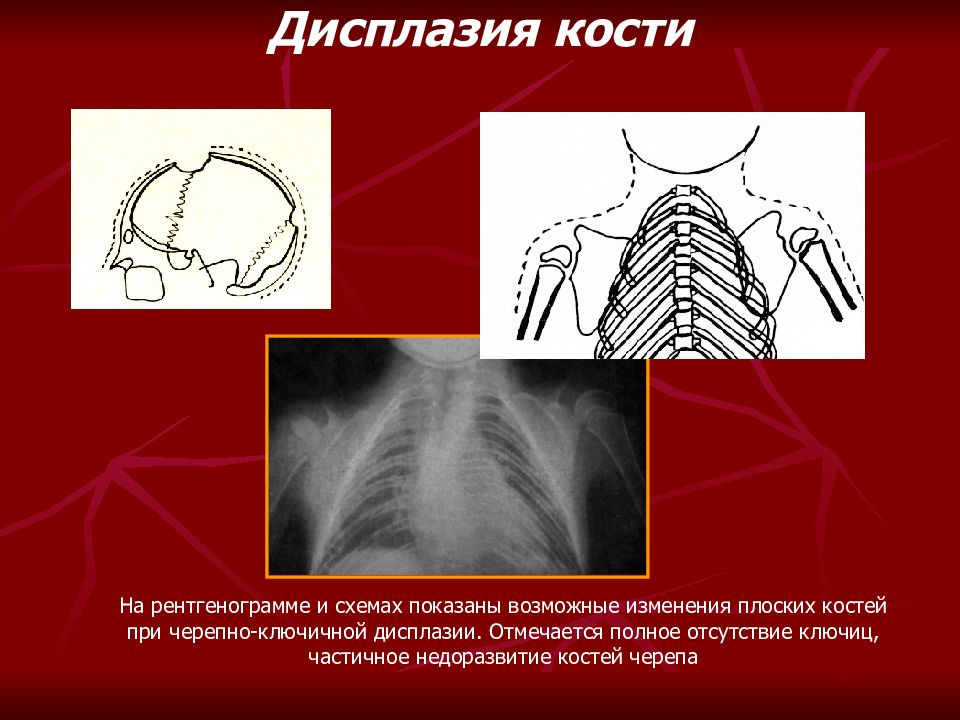

На рентгенограмме и схемах показаны возможные изменения плоских костей при черепно-ключичной дисплазии. Отмечается полное отсутствие ключиц, частичное недоразвитие костей черепа Дисплазия кости

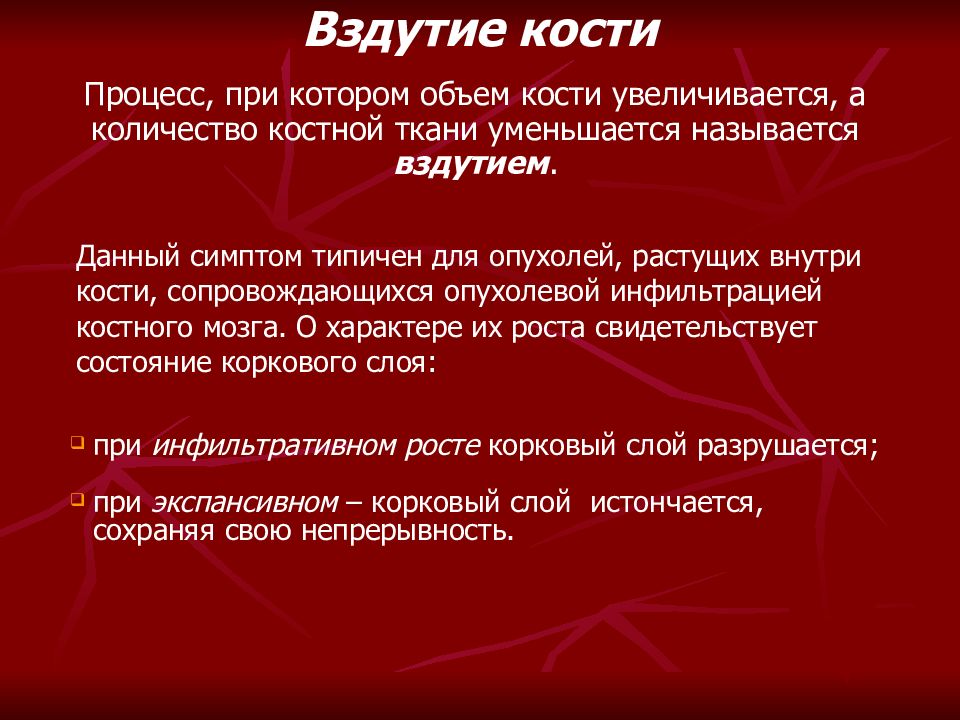

Вздутие кости при инфильтративном росте корковый слой разрушается; при экспансивном – корковый слой истончается, сохраняя свою непрерывность. Процесс, при котором объем кости увеличивается, а количество костной ткани уменьшается называется вздутием.
Рентгенограмма плечевой кости в прямой проекции. Определяется вздутие проксимального отдела кости с сохранением непрерывности коркового слоя – экспансивный рост опухоли кости Вздутие кости Рентгенограмма и МР-томограмма (Т1-ВИ) правого коленного сустава. Определяется вздутие медиального мыщелка бедренной кости, с участками инфильтрации костного мозга (1), разрушением кортикального слоя (2) и мягкотканным компонентом в области образования (3, 4) – инфильтративный рост опухоли кости
Первичное, возникшее на фоне врожденных нарушений формирования скелета: редких вариантов нормы, для которых характерно сохранение всех функциональных возможностей костно-суставного аппарата; аномалий – индивидуальных особенностей строения организма, которые вызывают легко компенсируемые нарушения (частичный гигантизм, проявляющийся односторонним удлинением отдельных частей скелета, чаще всего, голеней, кистей и стоп); пороков развития – резких изменений строения костей, исключающих их нормальную функцию (амниотические перетяжки, дисплазия тазобедренного сустава с врожденным вывихом бедра и т. п.). Изменение длины кости ( укорочения или удлинения) Вторичное, приобретенное вследствие перенесенных заболеваний, повреждений и операций.
Частичный гигантизм II – V пальцев. Укорочение костей кисти ребенка 8 лет вследствие перенесенного ревматоидного артрита. Изменение длины кости Укорочение бедренной и большеберцовой костей правой нижней конечности вследствие резекции мыщелков, выполненной по поводу остеосаркомы.
Изменение контуров кости Контур кости – линия, которая отграничивает изображение кости от окружающих тканей. Она должна быть ровной и четкой. Неровность, размытость контура кости может быть: На месте прикрепления сухожилий и мышц (бугристости большеберцовой и плечевой костей, гребешковая линия бедренной кости); Вследствие патологических процессов, сопровождающихся разрушением коркового вещества кости (травма, воспаление, интоксикация и т. д.)

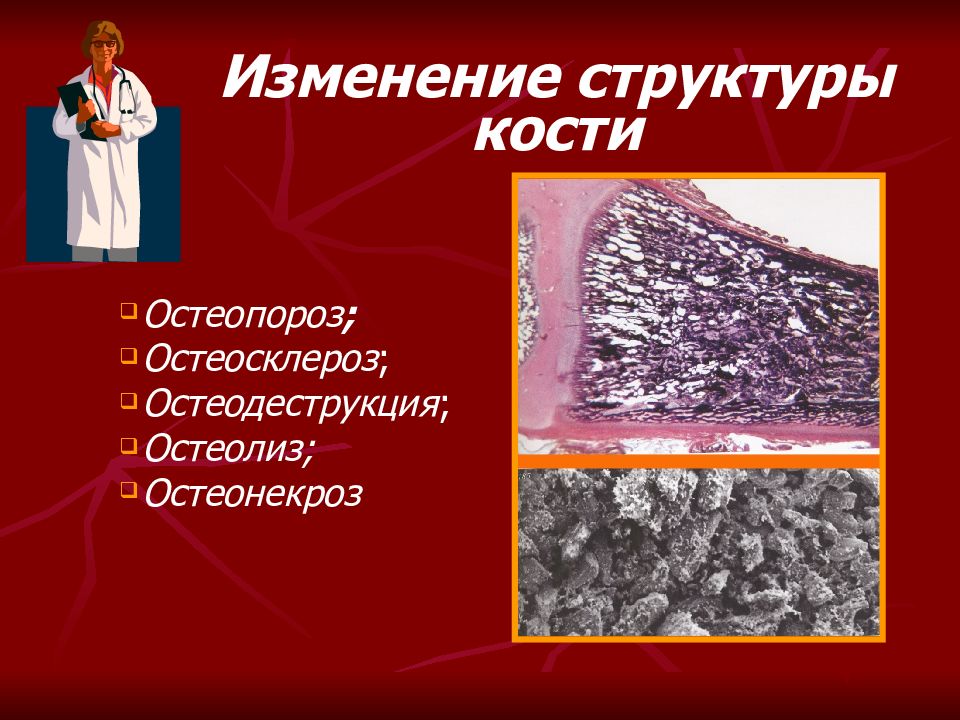

Изменение структуры кости Остеопороз ; Остеосклероз ; Остеодеструкция ; Остеолиз; Остеонекроз

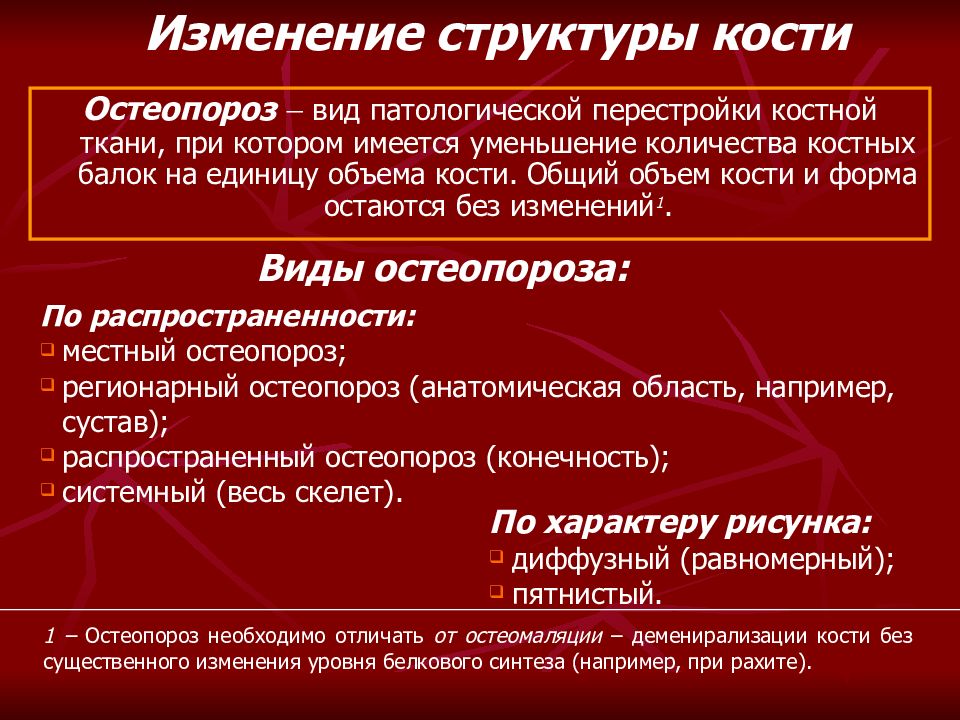

Остеопороз вид патологической перестройки костной ткани, при котором имеется уменьшение количества костных балок на единицу объема кости. Общий объем кости и форма остаются без изменений 1. По распространенности: местный остеопороз; регионарный остеопороз (анатомическая область, например, сустав); распространенный остеопороз (конечность); системный (весь скелет). Изменение структуры кости По характеру рисунка: диффузный (равномерный); пятнистый. Виды остеопороза: 1 – Остеопороз необходимо отличать от остеомаляции – деменирализации кости без существенного изменения уровня белкового синтеза (например, при рахите).

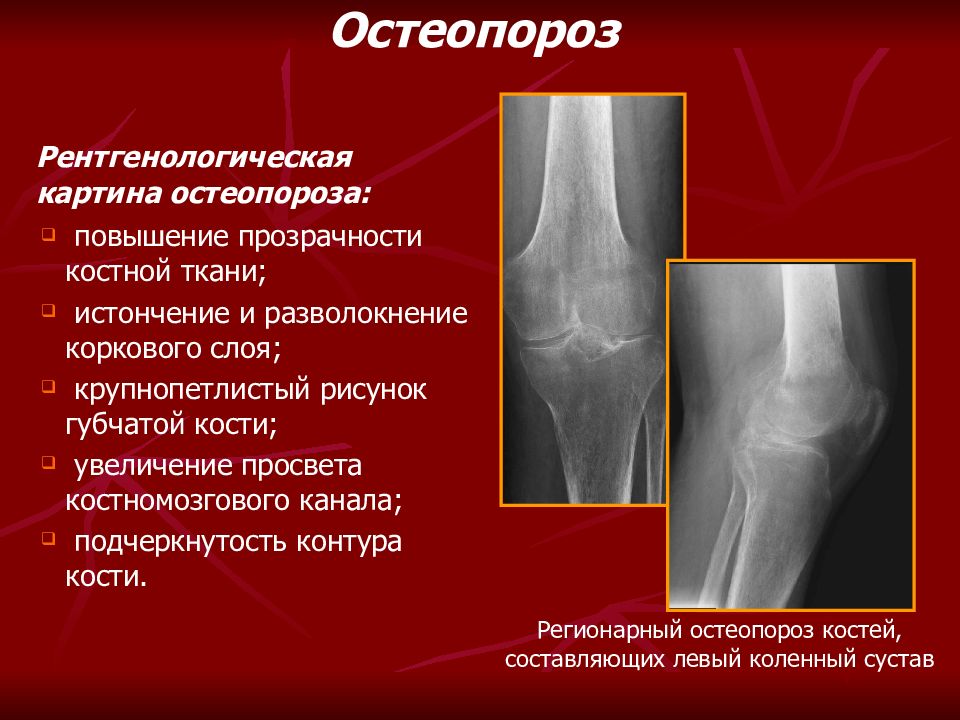

повышение прозрачности костной ткани; истончение и разволокнение коркового слоя; крупнопетлистый рисунок губчатой кости; увеличение просвета костномозгового канала; подчеркнутость контура кости. Регионарный остеопороз костей, составляющих левый коленный сустав Остеопороз Рентгенологическая картина остеопороза:

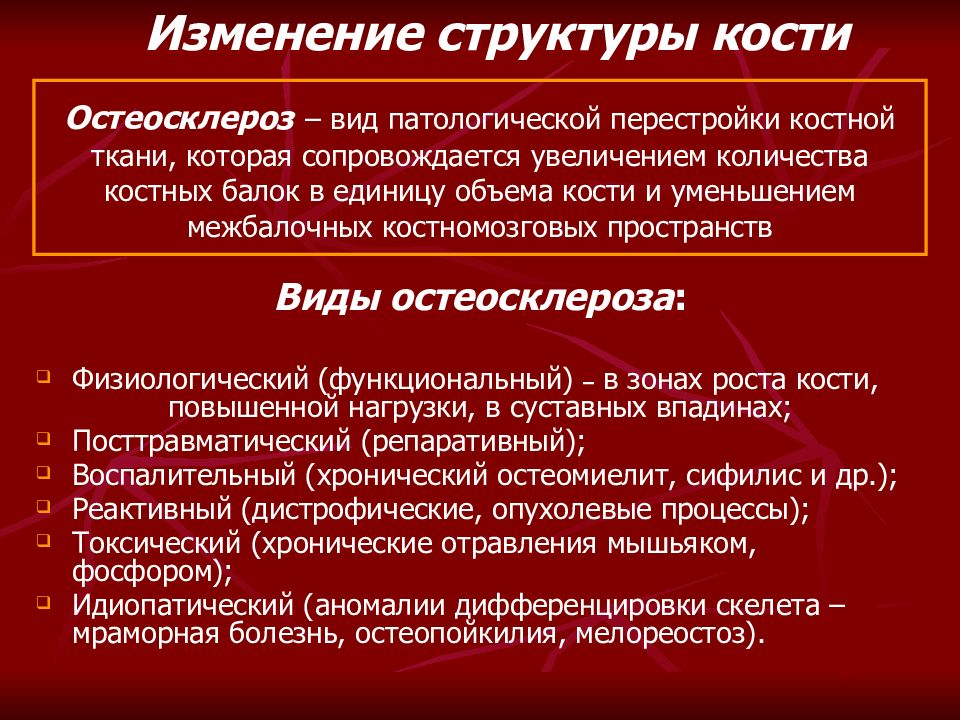

Виды остеосклероза : Физиологический (функциональный) – в зонах роста кости, повышенной нагрузки, в суставных впадинах; Посттравматический (репаративный); Воспалительный (хронический остеомиелит, сифилис и др.); Реактивный (дистрофические, опухолевые процессы); Токсический (хронические отравления мышьяком, фосфором); Идиопатический (аномалии дифференцировки скелета – мраморная болезнь, остеопойкилия, мелореостоз). Изменение структуры кости

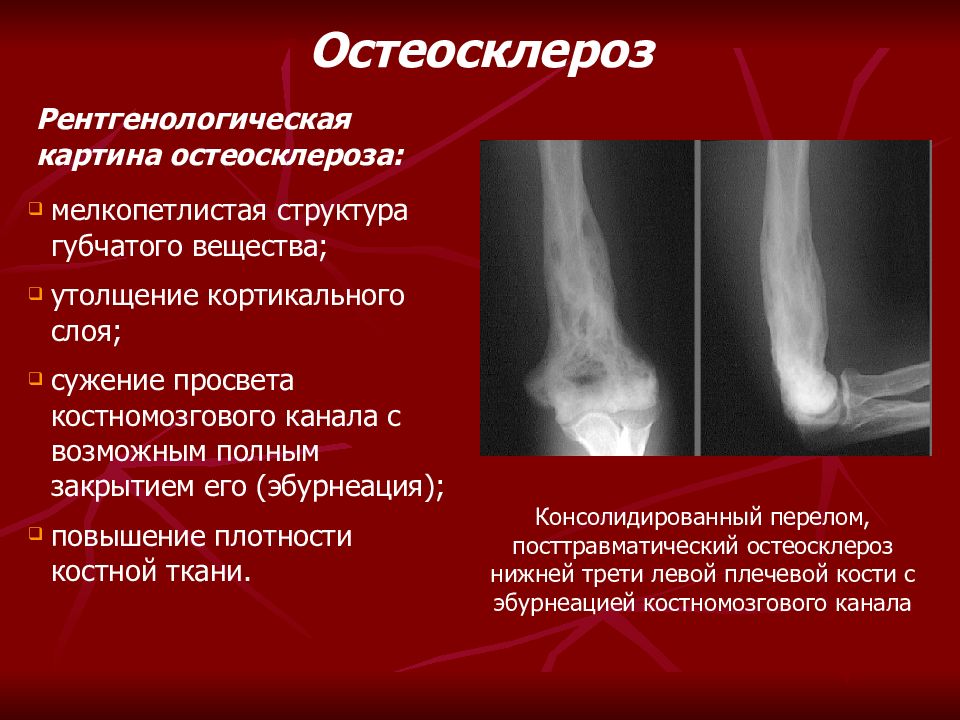

Рентгенологическая картина остеосклероза: мелкопетлистая структура губчатого вещества; утолщение кортикального слоя; сужение просвета костномозгового канала с возможным полным закрытием его (эбурнеация); повышение плотности костной ткани. Остеосклероз Консолидированный перелом, посттравматический остеосклероз нижней трети левой плечевой кости с эбурнеацией костномозгового канала

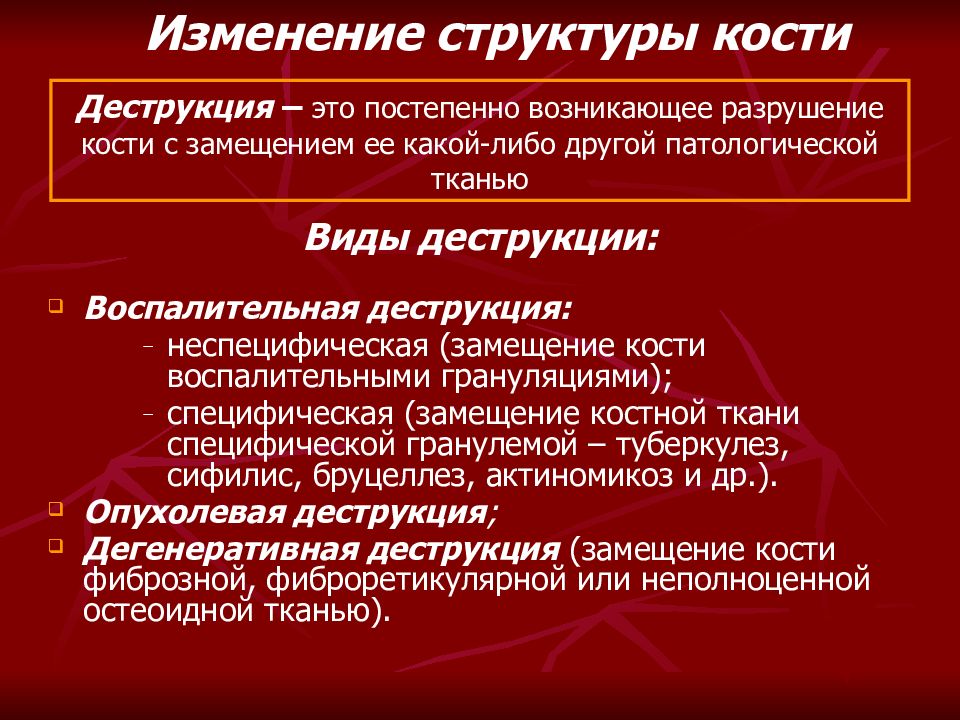

Виды деструкции: Воспалительная деструкция: неспецифическая (замещение кости воспалительными грануляциями); специфическая (замещение костной ткани специфической гранулемой – туберкулез, сифилис, бруцеллез, актиномикоз и др.). Опухолевая деструкция ; Дегенеративная деструкция (замещение кости фиброзной, фиброретикулярной или неполноценной остеоидной тканью). Изменение структуры кости

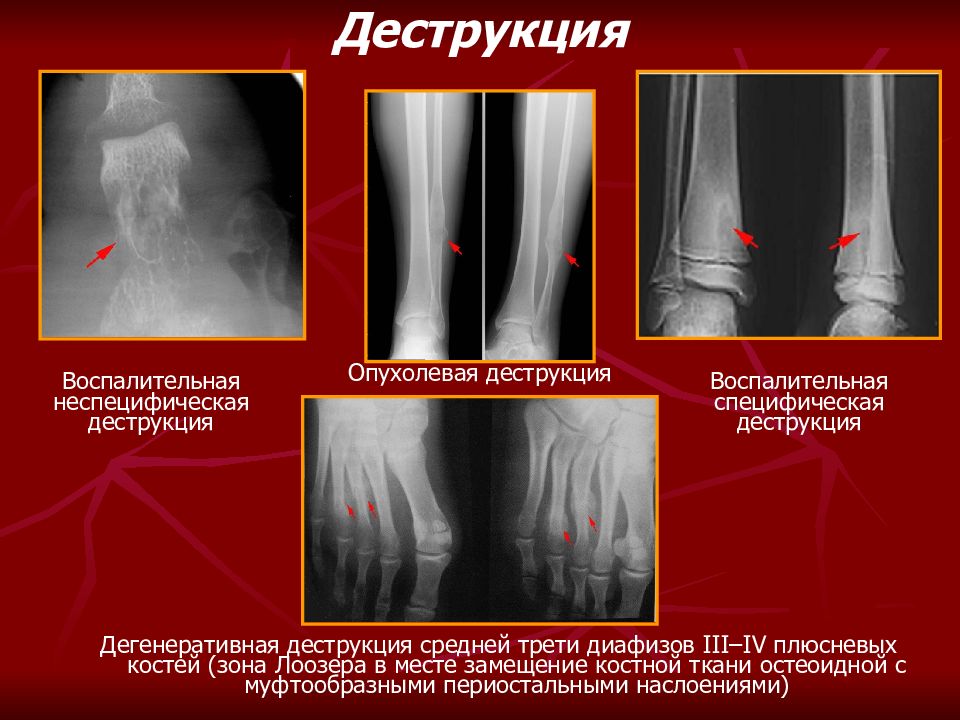

Воспалительная неспецифическая деструкция Опухолевая деструкция Дегенеративная деструкция средней трети диафизов III – IV плюсневых костей (зона Лоозера в месте замещение костной ткани остеоидной с муфтообразными периостальными наслоениями) Деструкция Воспалительная специфическая деструкция

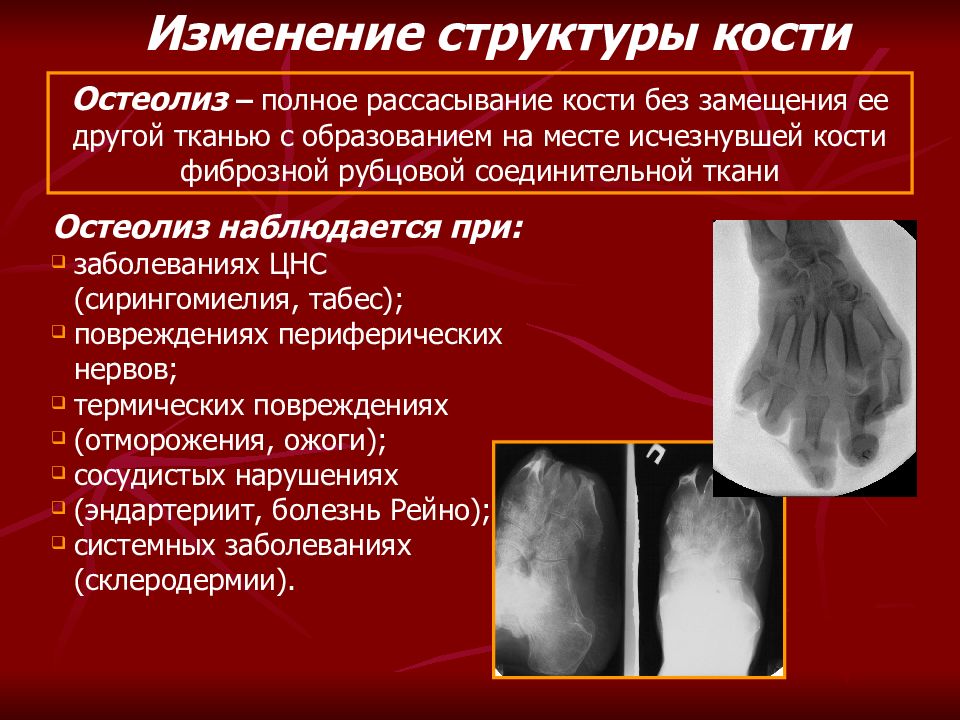

Изменение структуры кости Остеолиз наблюдается при: заболеваниях ЦНС (сирингомиелия, табес); повреждениях периферических нервов; термических повреждениях (отморожения, ожоги); сосудистых нарушениях (эндартериит, болезнь Рейно); системных заболеваниях (склеродермии).

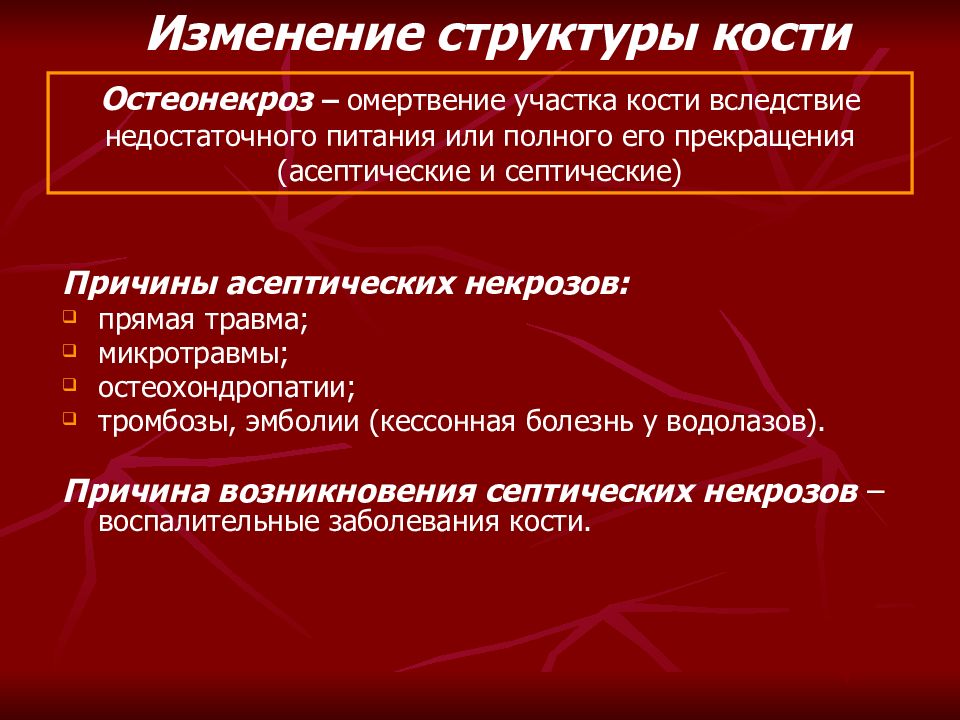

Изменение структуры кости Причины асептических некрозов: прямая травма; микротравмы; остеохондропатии; тромбозы, эмболии (кессонная болезнь у водолазов). Причина возникновения септических некрозов – воспалительные заболевания кости.

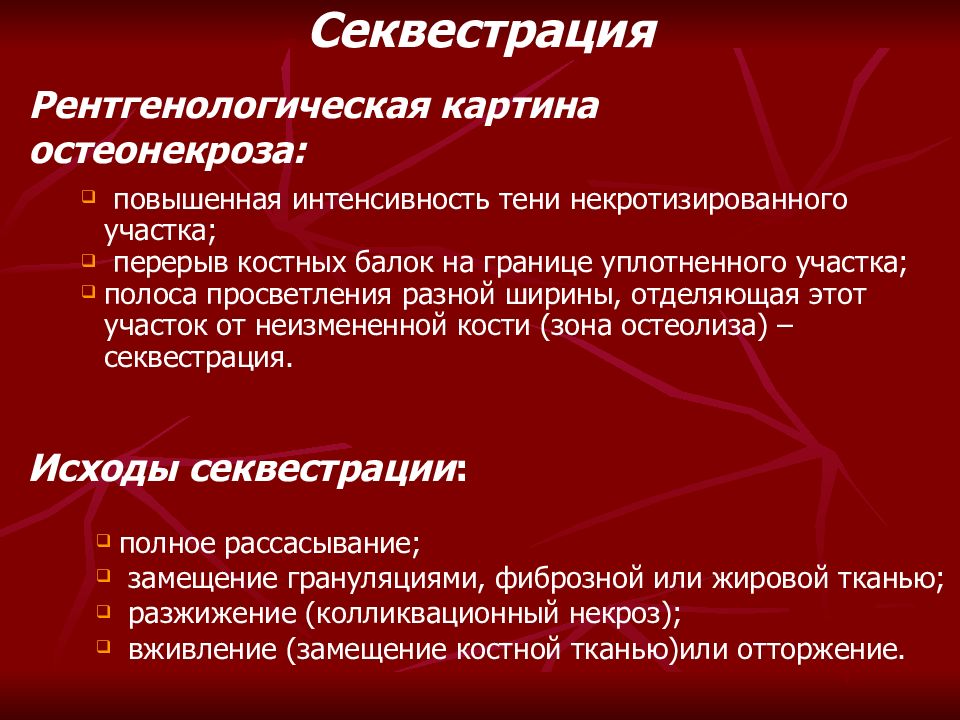

повышенная интенсивность тени некротизированного участка; перерыв костных балок на границе уплотненного участка; полоса просветления разной ширины, отделяющая этот участок от неизмененной кости (зона остеолиза) – секвестрация. Исходы секвестрации : полное рассасывание; замещение грануляциями, фиброзной или жировой тканью; разжижение (колликвационный некроз); вживление (замещение костной тканью)или отторжение. Остеонекроз
Асептический остеонекроз Асептический остеонекроз внутреннего мыщелка бедренной кости с полной отшнуровкой некротизированного фрагмента (красные стрелки), нарушением взаимоотношения в суставе (подвывих голени кнаружи) – болезнь Кенига

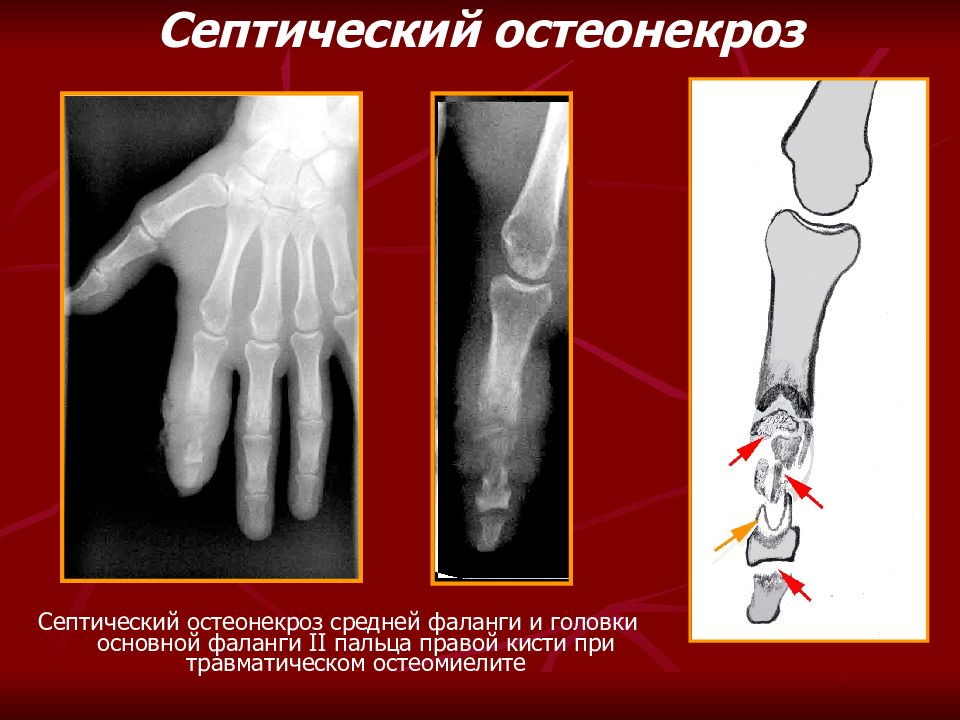

Септический остеонекроз Септический остеонекроз средней фаланги и головки основной фаланги II пальца правой кисти при травматическом остеомиелите

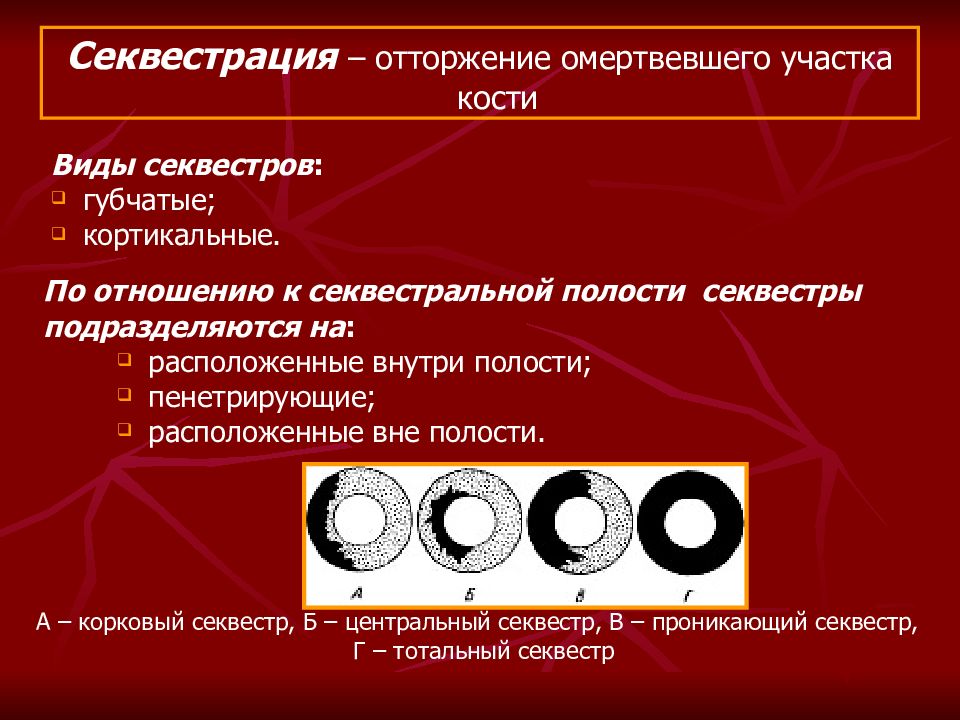

Виды секвестров : губчатые; кортикальные. Секвестрация – отторжение омертвевшего участка кости А – корковый секвестр, Б – центральный секвестр, В – проникающий секвестр, Г – тотальный секвестр По отношению к секвестральной полости секвестры подразделяются на : расположенные внутри полости; пенетрирующие; расположенные вне полости.
повышенная интенсивность тени некротизированного участка; перерыв костных балок на границе уплотненного участка; полоса просветления разной ширины, отделяющая этот участок от неизмененной кости (зона остеолиза) – секвестрация. Исходы секвестрации : полное рассасывание; замещение грануляциями, фиброзной или жировой тканью; разжижение (колликвационный некроз); вживление (замещение костной тканью)или отторжение. Секвестрация

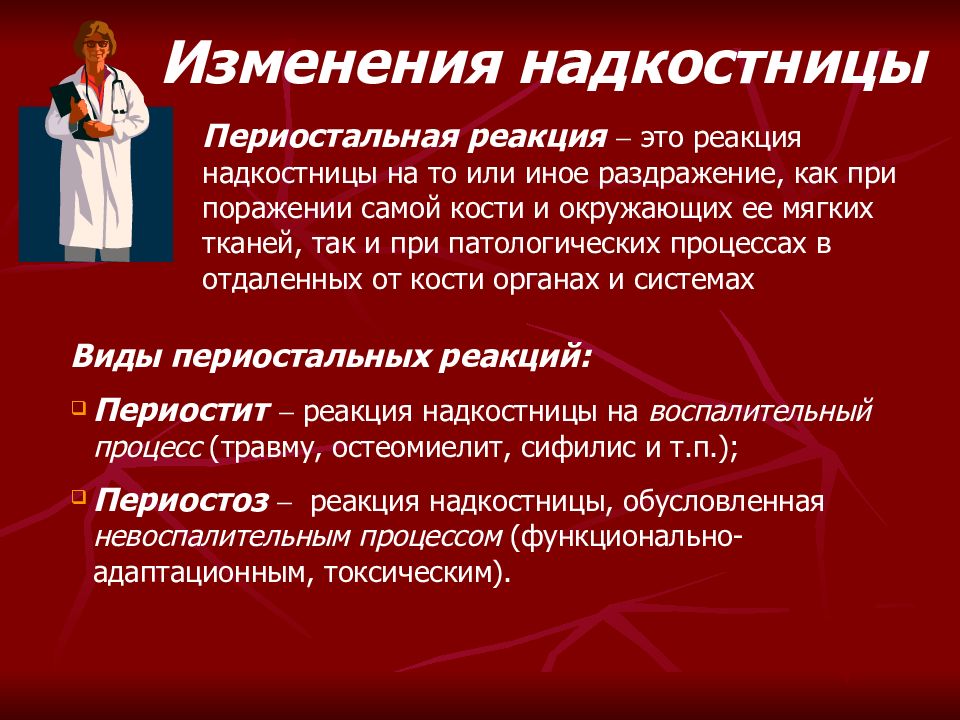

Изменения надкостницы Периостальная реакция это реакция надкостницы на то или иное раздражение, как при поражении самой кости и окружающих ее мягких тканей, так и при патологических процессах в отдаленных от кости органах и системах Виды периостальных реакций: Периостит реакция надкостницы на воспалительный процесс (травму, остеомиелит, сифилис и т.п.); Периостоз реакция надкостницы, обусловленная невоспалительным процессом (функционально-адаптационным, токсическим).
Рентгенологическая картина характеризуется рисунком, локализацией и протяженностью, количеством пораженных костей линейный (отслоенный) периостит; слоистый (луковичный) периостит; бахромчатый (разорванный) периостит; кружевной (гребневидный) периостит; игольчатый (спикулообразный) периостит; периостит в виде «козырька Кодмена»; оссифицирующий ассимилированный периостит. Периостальные реакции Рисунок периостальных наслоений:
Линейный периостит Бахромчатый периостит Периостальные реакции

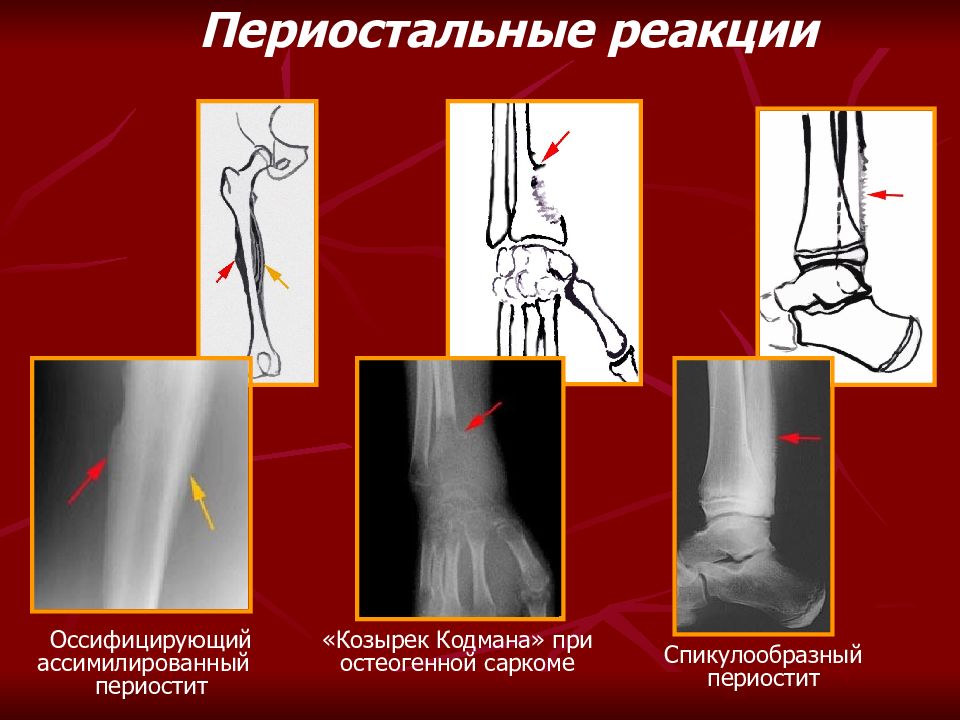

Спикулообразный периостит «Козырек Кодмана» при остеогенной саркоме Периостальные реакции Оссифицирующий ассимилированный периостит
Изменения суставов Воспалительные изменения – артриты, к которым относятся асептические и инфекционные процессы. Дегенеративные изменения – артрозы: первичные (первично-хрящевые, первично-костные); вторичные, исходная стадия артритов (артрито-артрозы, вторичный деформирующий артроз). Дистрофические изменения – артропатии (неврогенные, обменные). Инфекционное поражение может быть как специфического, так и неспецифического характера.
Локализация воспалительных изменений: Синовит – поражение синовиальной оболочки; Капсульная флегмона – поражение синовиальной оболочки; Панартрит – поражение синовиальной оболочки, суставного хряща и суставных поверхностей; Периартрит – изменения в периартикулярных тканях. Воспалительные изменения суставов

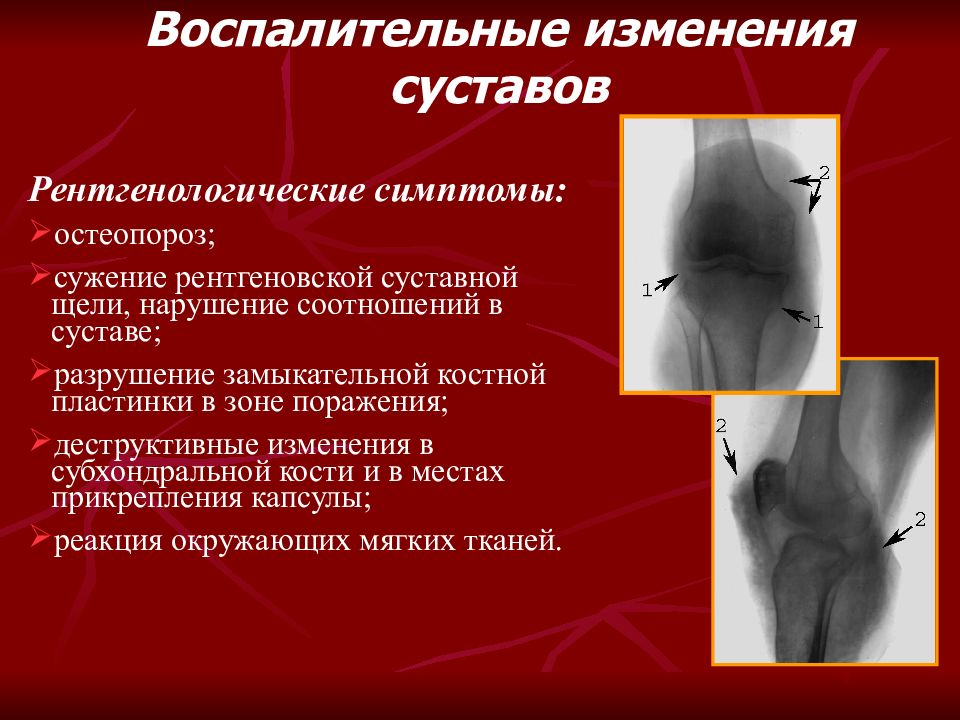

Рентгенологические симптомы: остеопороз; сужение рентгеновской суставной щели, нарушение соотношений в суставе; разрушение замыкательной костной пластинки в зоне поражения; деструктивные изменения в субхондральной кости и в местах прикрепления капсулы; реакция окружающих мягких тканей. Воспалительные изменения суставов
Воспалительные изменение суставов Исходы: Остеоартроз; Атрофия кости; Анкилоз (костный, фиброзный) Деформирующий артроз Костный анкилоз Фиброзный анкилоз, атрофия, деструкция кости

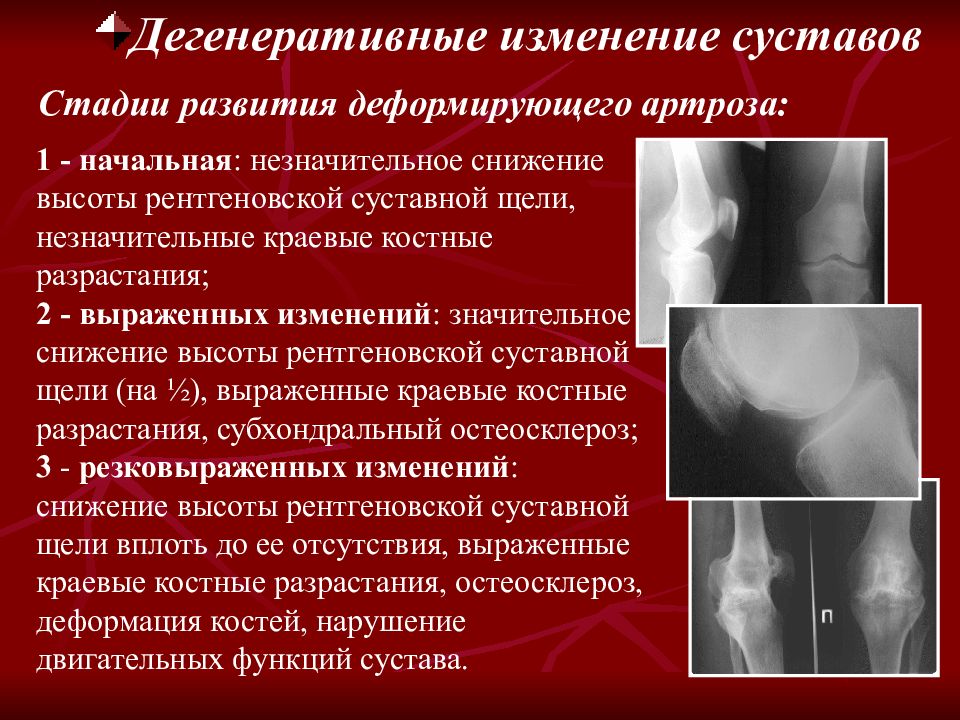

Стадии развития деформирующего артроза: 1 - начальная : незначительное снижение высоты рентгеновской суставной щели, незначительные краевые костные разрастания; 2 - выраженных изменений : значительное снижение высоты рентгеновской суставной щели (на ½), выраженные краевые костные разрастания, субхондральный остеосклероз; 3 - резковыраженных изменений : снижение высоты рентгеновской суставной щели вплоть до ее отсутствия, выраженные краевые костные разрастания, остеосклероз, деформация костей, нарушение двигательных функций сустава. Дегенеративные изменение суставов
