Выполнил: Богданов Роман Сергеевич Студент 603 группы Лечебного факультета

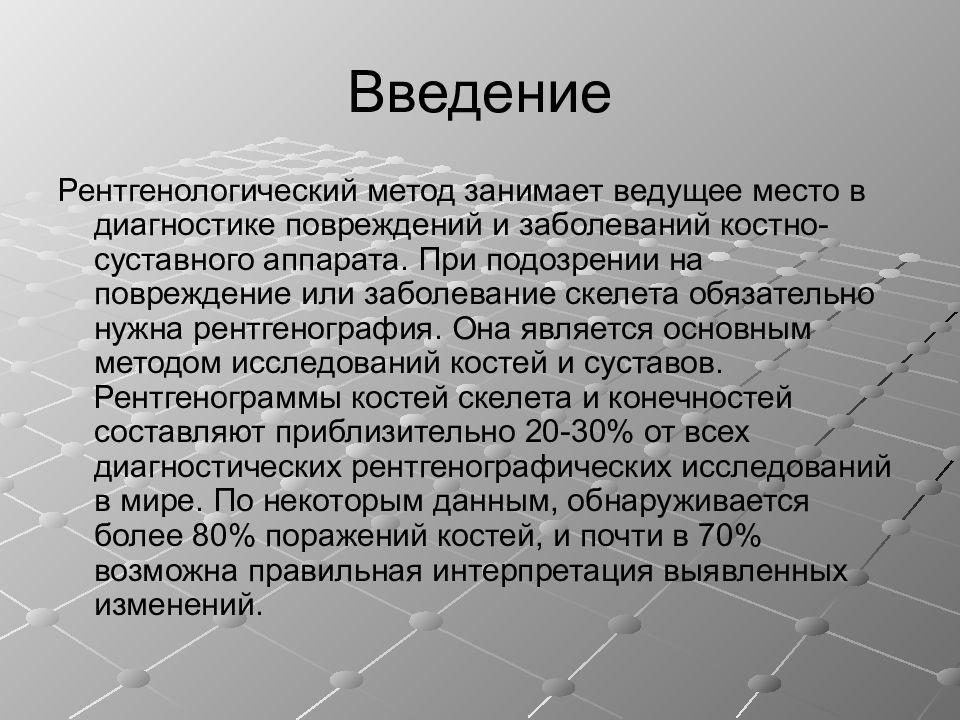

Рентгенологический метод занимает ведущее место в диагностике повреждений и заболеваний костно-суставного аппарата. При подозрении на повреждение или заболевание скелета обязательно нужна рентгенография. Она является основным методом исследований костей и суставов. Рентгенограммы костей скелета и конечностей составляют приблизительно 20-30% от всех диагностических рентгенографических исследований в мире. По некоторым данным, обнаруживается более 80% поражений костей, и почти в 70% возможна правильная интерпретация выявленных изменений.

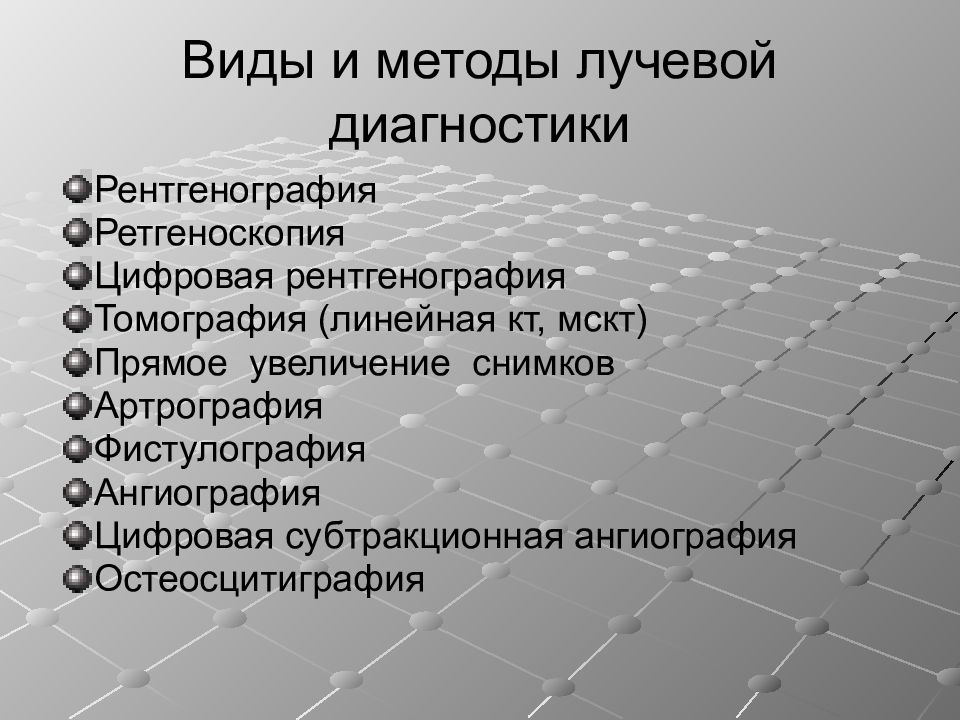

Рентгенография Ретгеноскопия Цифровая рентгенография Томография (линейная кт, мскт) Прямое увеличение снимков Артрография Фистулография Ангиография Цифровая субтракционная ангиография Остеосцитиграфия

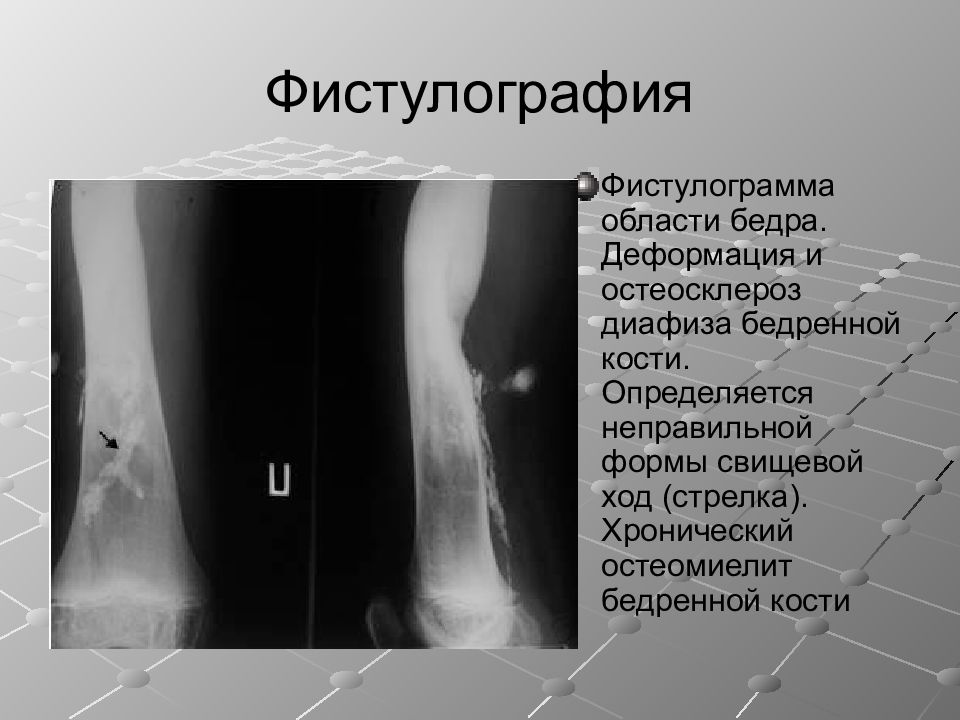

Фистулограмма области бедра. Деформация и остеосклероз диафиза бедренной кости. Определяется неправильной формы свищевой ход (стрелка). Хронический остеомиелит бедренной кости

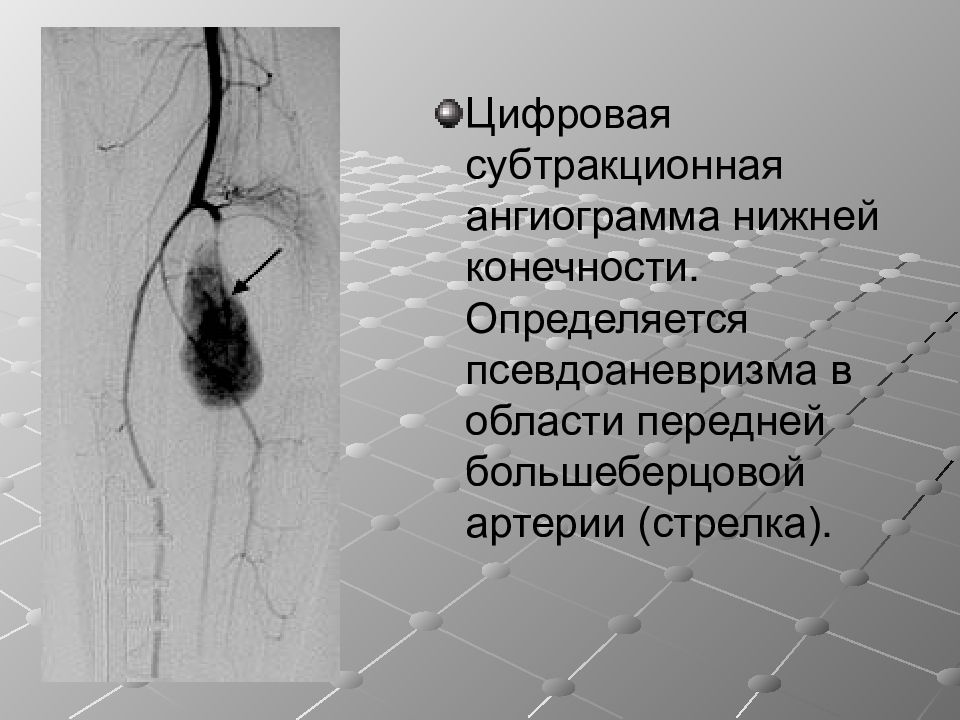

Цифровая субтракционная ангиограмма нижней конечности. Определяется псевдоаневризма в области передней большеберцовой артерии (стрелка).

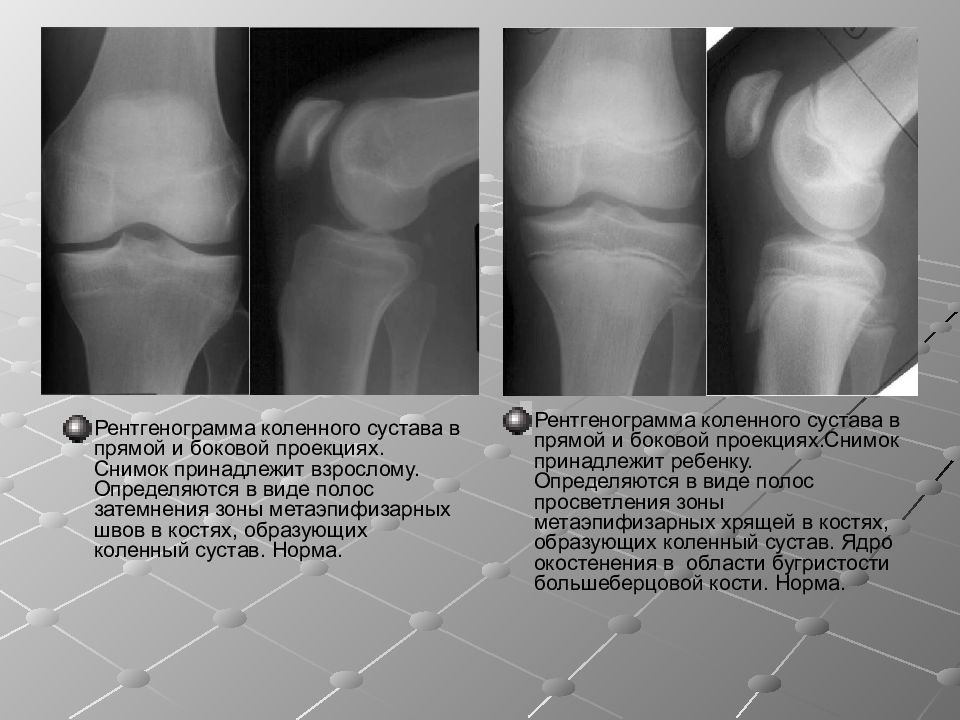

Рентгенограмма коленного сустава в прямой и боковой проекциях. Снимок принадлежит взрослому. Определяются в виде полос затемнения зоны метаэпифизарных швов в костях, образующих коленный сустав. Норма. Рентгенограмма коленного сустава в прямой и боковой проекциях.Снимок принадлежит ребенку. Определяются в виде полос просветления зоны метаэпифизарных хрящей в костях, образующих коленный сустав. Ядро окостенения в области бугристости большеберцовой кости. Норма.

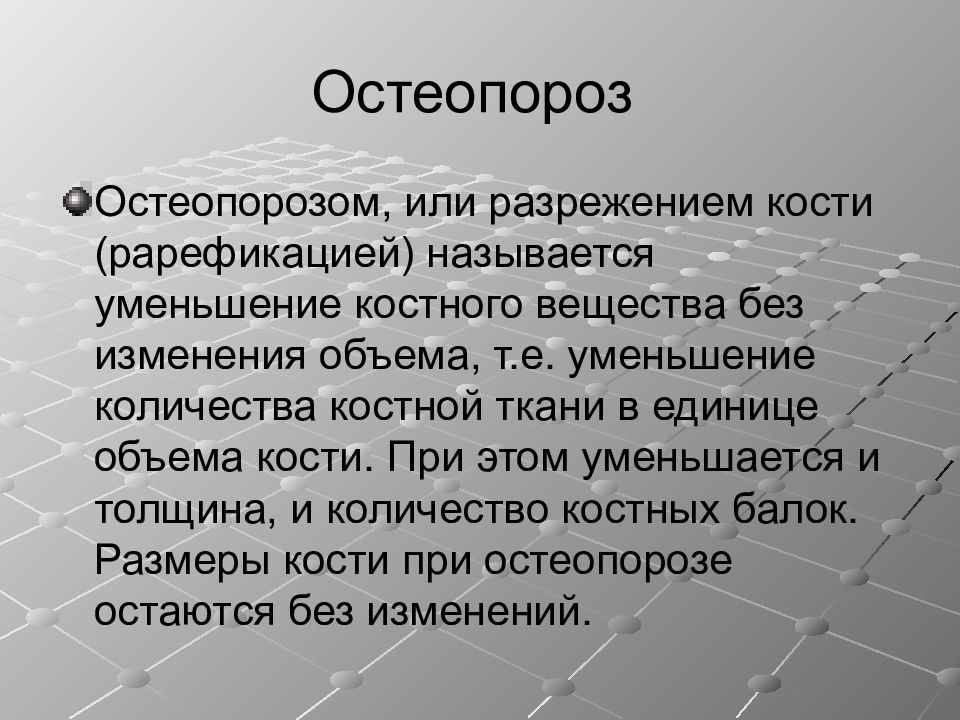

Остеопорозом, или разрежением кости (рарефикацией) называется уменьшение костного вещества без изменения объема, т.е. уменьшение количества костной ткани в единице объема кости. При этом уменьшается и толщина, и количество костных балок. Размеры кости при остеопорозе остаются без изменений.

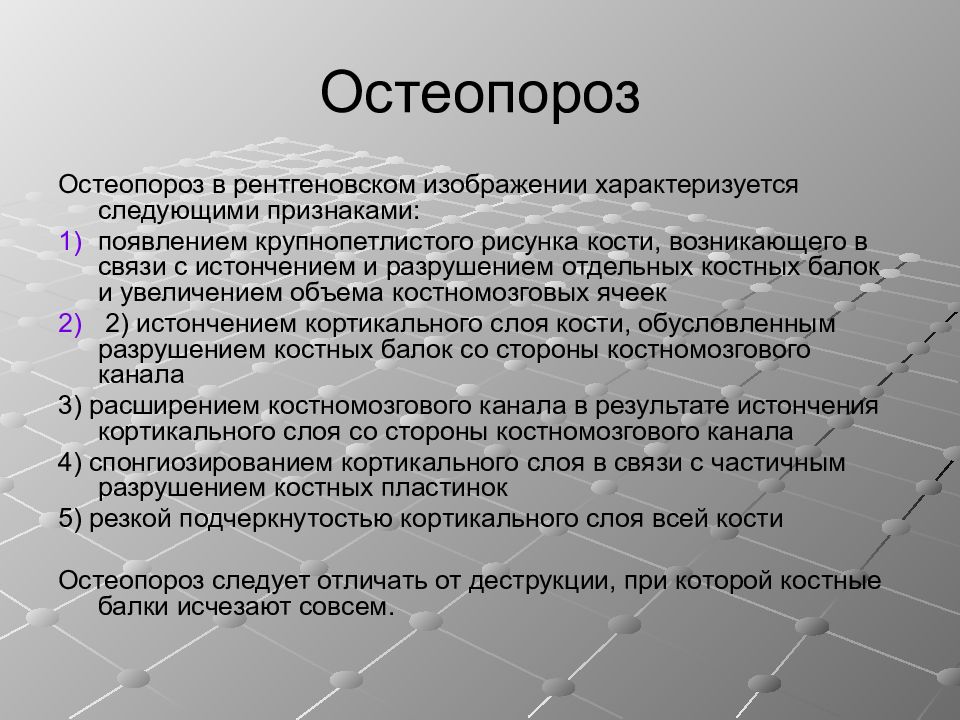

Остеопороз в рентгеновском изображении характеризуется следующими признаками: появлением крупнопетлистого рисунка кости, возникающего в связи с истончением и разрушением отдельных костных балок и увеличением объема костномозговых ячеек 2) истончением кортикального слоя кости, обусловленным разрушением костных балок со стороны костномозгового канала 3) расширением костномозгового канала в результате истончения кортикального слоя со стороны костномозгового канала 4) спонгиозированием кортикального слоя в связи с частичным разрушением костных пластинок 5) резкой подчеркнутостью кортикального слоя всей кости Остеопороз следует отличать от деструкции, при которой костные балки исчезают совсем.

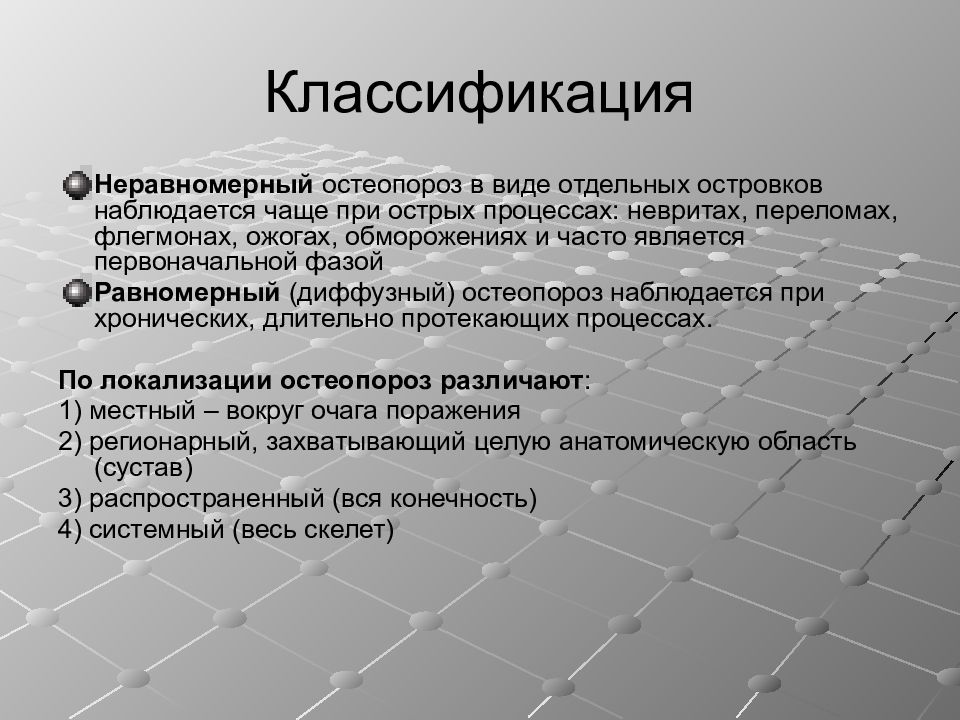

Неравномерный остеопороз в виде отдельных островков наблюдается чаще при острых процессах: невритах, переломах, флегмонах, ожогах, обморожениях и часто является первоначальной фазой Равномерный (диффузный) остеопороз наблюдается при хронических, длительно протекающих процессах. По локализации остеопороз различают : 1) местный – вокруг очага поражения 2) регионарный, захватывающий целую анатомическую область (сустав) 3) распространенный (вся конечность) 4) системный (весь скелет)
Обзорная рентгенограмма костей предплечья. Перелом в области костей предплечья с угловым смещением отломков. Наблюдается расхождение отломков лучевой кости, обусловленное отсутствием костной ткани в прилегающих к линии перелома концах отломков. Остеопороз костей запястья. Признаки травматического остеолиза лучевой кости
Атрофия – это уменьшение объема всей кости или ее части. В зависимости от причины различают: атрофию функциональную (от бездеятельности) Нейротрофическую Гормональную атрофию, возникающую от давления Атрофия, как и остеопороз, процесс обратимый. По окончании причины, вызвавшей его, костная структура может полностью восстановиться.
Прицельная рентгенограмма голени в прямой проекции. В области проксимального метафиза большеберцовой кости имеется патологическое тенеобразование с четкими, неправильными контурами, без периостальных наслоений, вызывающее деформацию большеберцовой кости и мягких тканей (черные стрелки). Малоберцовая кость в области вышеуказанного образования атрофирована вследствие давления патологического костеобразования большеберцовой кости (белая стрелка). Остеома большеберцовой кости
Разрушение (деструкция) костных балок сопровождает воспалительные и опухолевые процессы, при которых кость замещается патологической тканью. Соответственно деструктивному очагу костный рисунок на рентгенограмме отсутствует

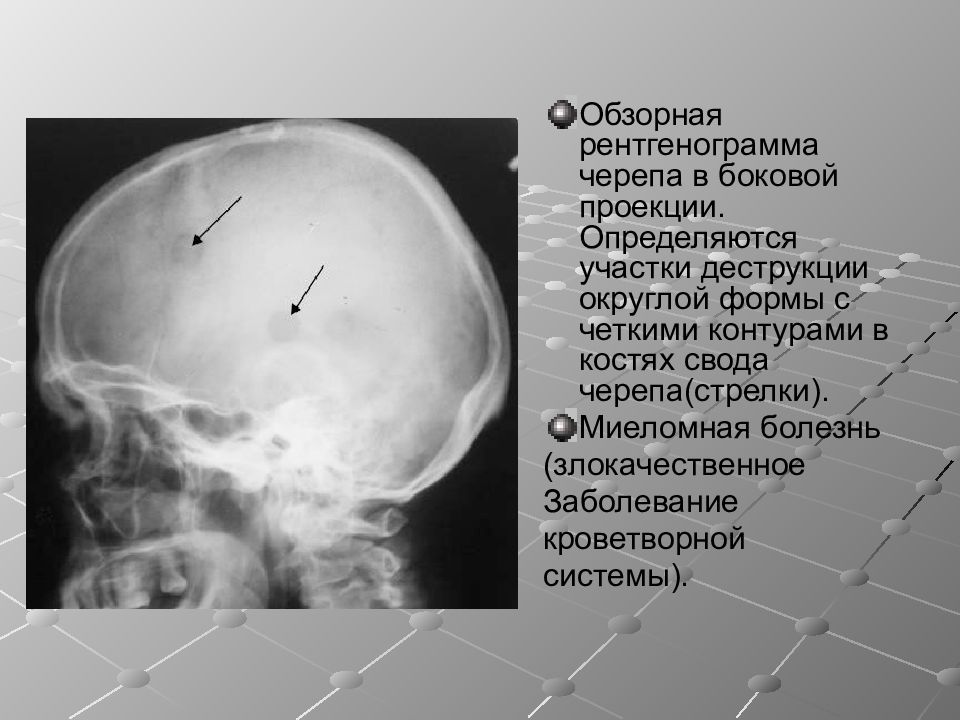

Обзорная рентгенограмма черепа в боковой проекции. Определяются участки деструкции округлой формы с четкими контурами в костях свода черепа(стрелки). Миеломная болезнь (злокачественное Заболевание кроветворной системы).

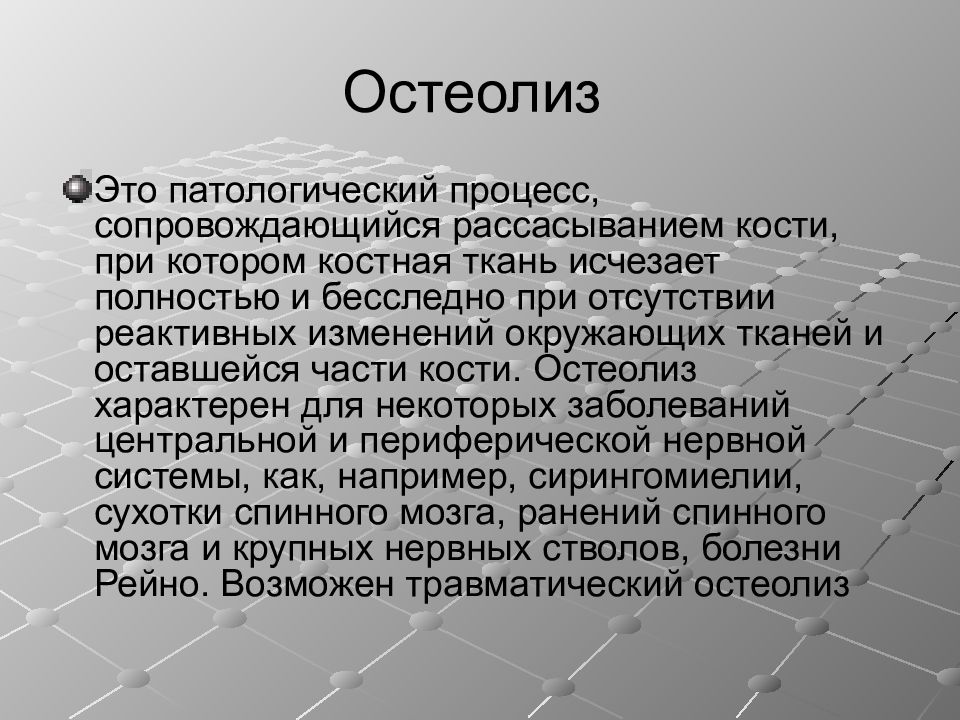

Это патологический процесс, сопровождающийся рассасыванием кости, при котором костная ткань исчезает полностью и бесследно при отсутствии реактивных изменений окружающих тканей и оставшейся части кости. Остеолиз характерен для некоторых заболеваний центральной и периферической нервной системы, как, например, сирингомиелии, сухотки спинного мозга, ранений спинного мозга и крупных нервных стволов, болезни Рейно. Возможен травматический остеолиз
Прицельная рентгенограмма кистей Остеолиз концевых фаланг при болезни Рейно
Ее сущностью является ”размягчение“ костей вследствие недостаточной минерализации костных балок. Возникает это состояние в результате того, что при перестройке кости, когда вновь образующиеся остеоидные балки не пропитываются солями извести. При рентгенологическом исследовании обнаруживается нарастающий и резко выраженный системный остеопороз, особенно в костях таза и длинных трубчатых костях нижних конечностей. Размягчение костей ведет к дугообразным искривлениям длинных трубчатых костей, возникающим в результате физиологической нагрузки и мышечной тяги

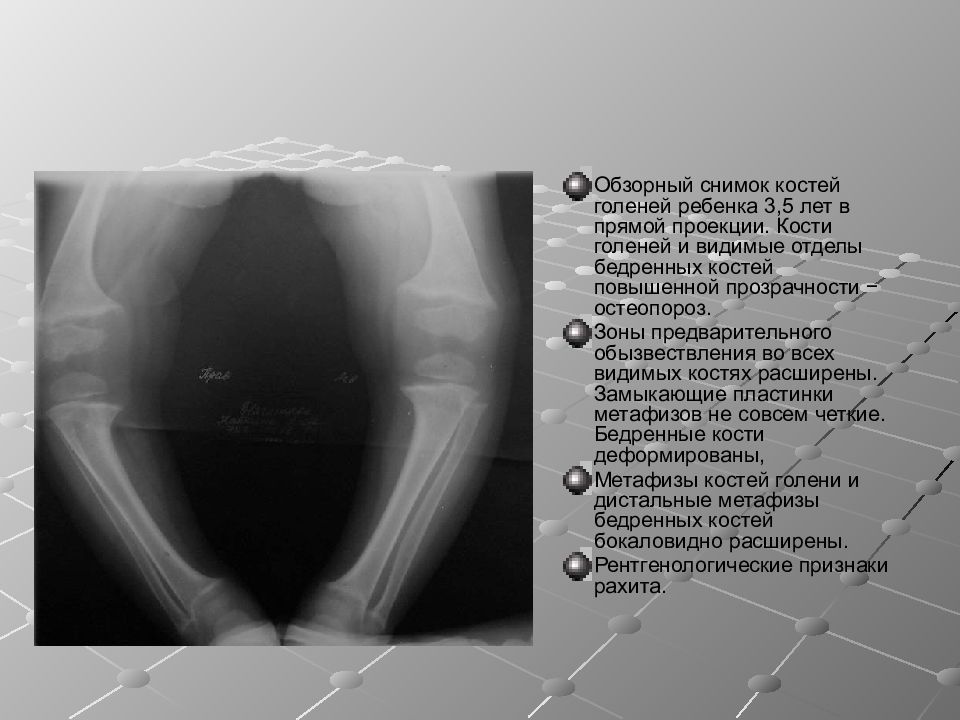

Обзорный снимок костей голеней ребенка 3,5 лет в прямой проекции. Кости голеней и видимые отделы бедренных костей повышенной прозрачности − остеопороз. Зоны предварительного обызвествления во всех видимых костях расширены. Замыкающие пластинки метафизов не совсем четкие. Бедренные кости деформированы, Метафизы костей голени и дистальные метафизы бедренных костей бокаловидно расширены. Рентгенологические признаки рахита.
Это процесс, противоположный остеопорозу и характеризующийся увеличением количества костной ткани в единице объема кости. При этом увеличивается объем каждой костной балки и их количество и, соответственно, уменьшаются пространства между балками, вплоть до полного их исчезновения
появление мелкопетлистой структуры с утолщенными костными балками, вплоть до полного исчезновения рисунка губчатой кости 2) утолщение кортикального слоя со стороны костномозгового канала 3) сужение костномозгового канала, вплоть до полного его исчезновения.
Остеосклероз может сопровождать самые различные патологические процессы: опухолевые, воспалительные, гормональные нарушения и отравления, формирование костной мозоли и функциональные перегрузки. При любой патологии остеосклероз является результатом повышенной костеобразующей деятельности остеобластов. Остеосклероз может быть процессом обратимым
Прицельная рентгенограмма левой голени в прямой и боковой проекциях. Обширные зоны деструкции в проксимальном метафизе и в диафизе большеберцовой кости. Выраженный остеосклероз вокруг очагов деструкции. Остеопороз суставных концов костей коленного сустава. Хронический остеомиелит левой большеберцовой кости.
Их также называют периоститами и периостозами. Надкостница в норме на рентгенограмме не видна. Она становится видимой только при обызвествлении. Линейный периостит. На рентгенограммах параллельно тени коркового слоя кости и несколько кнаружи выявляется тонкая полоска затемнения (линейная тень), отделенная от тела кости светлым промежутком. Линейный периостит свидетельствует о начале воспалительного процесса, чаще всего гематогенного остеомиелита, или об обострении хронического воспаления. Начало обызвествления периостита при остром гематогенном остеомиелите у детей на 7-8, у взрослых на 12 -14 день от начала заболевания (первых клинических проявлений)

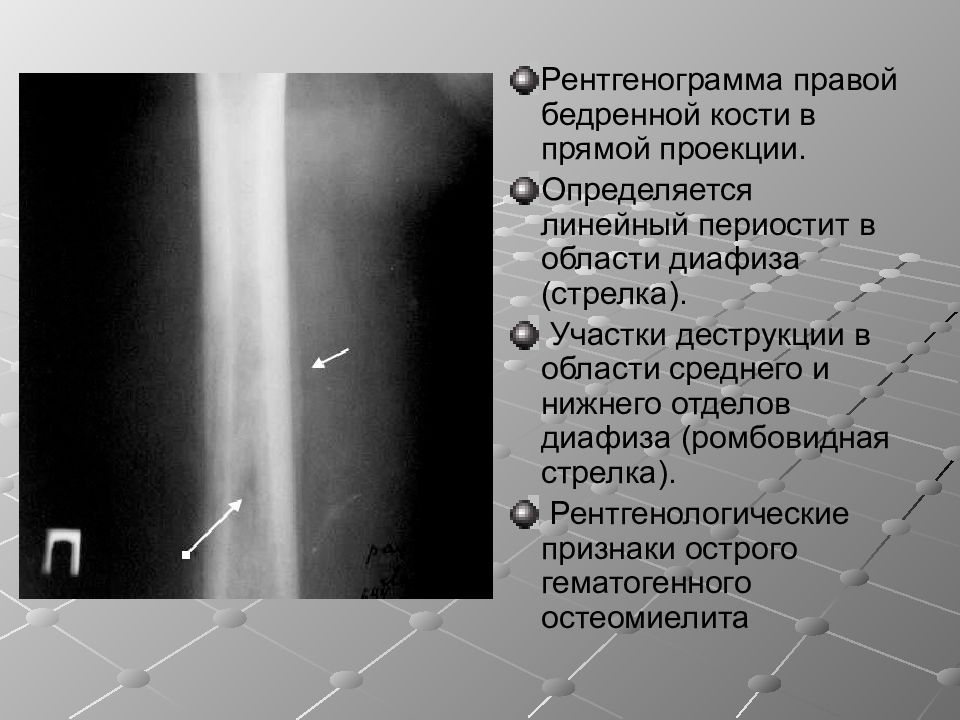

Рентгенограмма правой бедренной кости в прямой проекции. Определяется линейный периостит в области диафиза (стрелка). Участки деструкции в области среднего и нижнего отделов диафиза (ромбовидная стрелка). Рентгенологические признаки острого гематогенного остеомиелита

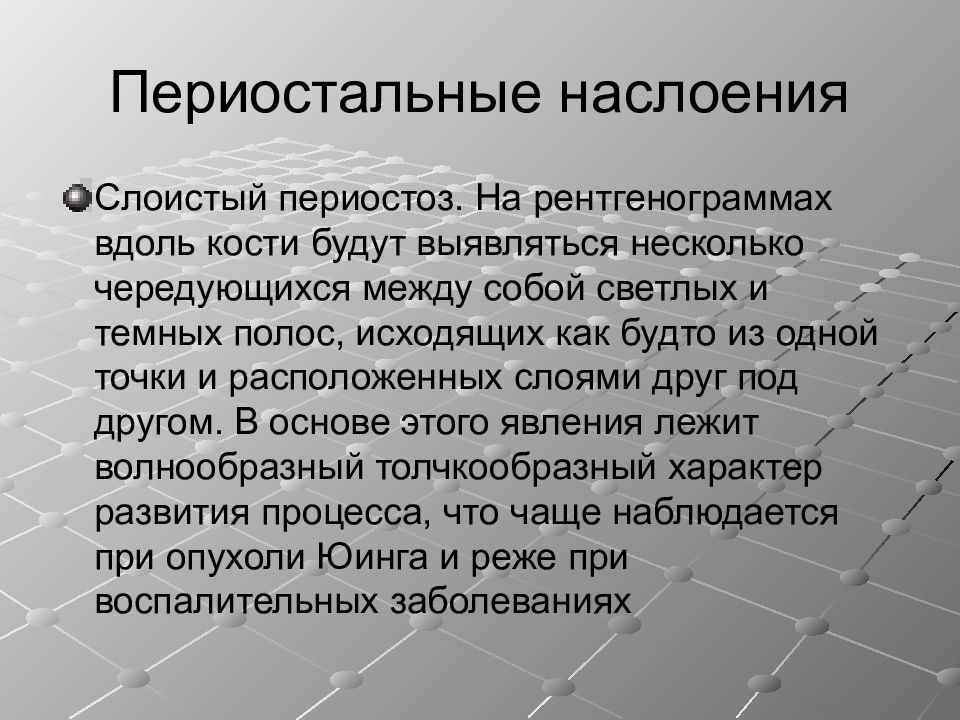

Слоистый периостоз. На рентгенограммах вдоль кости будут выявляться несколько чередующихся между собой светлых и темных полос, исходящих как будто из одной точки и расположенных слоями друг под другом. В основе этого явления лежит волнообразный толчкообразный характер развития процесса, что чаще наблюдается при опухоли Юинга и реже при воспалительных заболеваниях

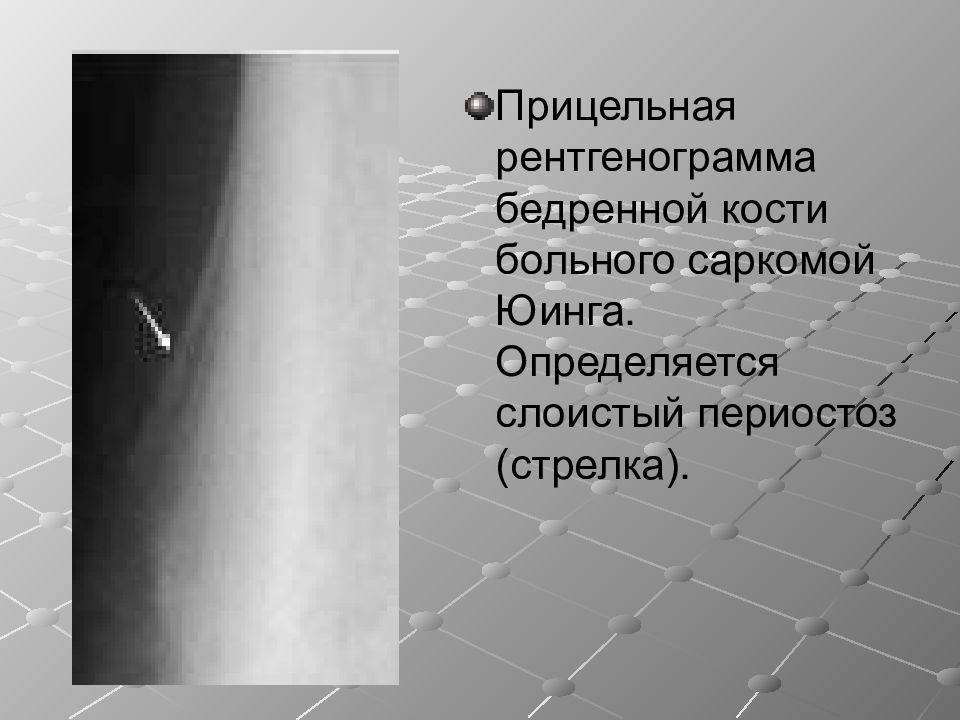

Прицельная рентгенограмма бедренной кости больного саркомой Юинга. Определяется слоистый периостоз (стрелка).
Ассимилированный периостит – следующая фаза линейного периостита, когда возникает соединение обызвествлений с основным массивом кости (гиперостоз) бахромчатый периостит – разновидность ассимилированного периостита, выделяют множественные нарушения целостности надкостницы формирующие разорванную, бахромчатую форму

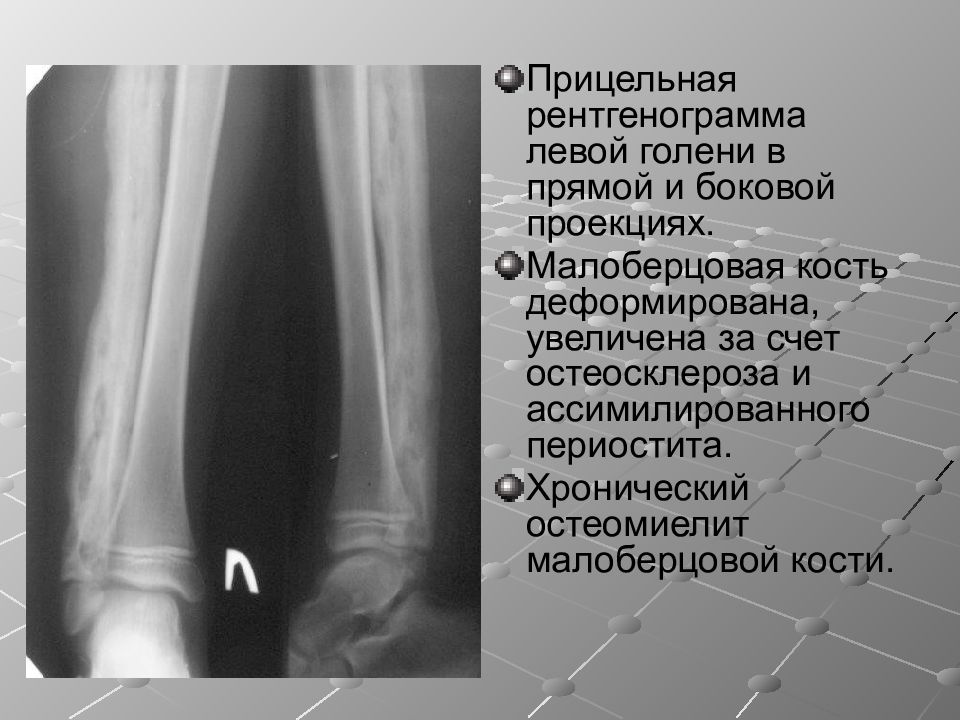

Прицельная рентгенограмма левой голени в прямой и боковой проекциях. Малоберцовая кость деформирована, увеличена за счет остеосклероза и ассимилированного периостита. Хронический остеомиелит малоберцовой кости.

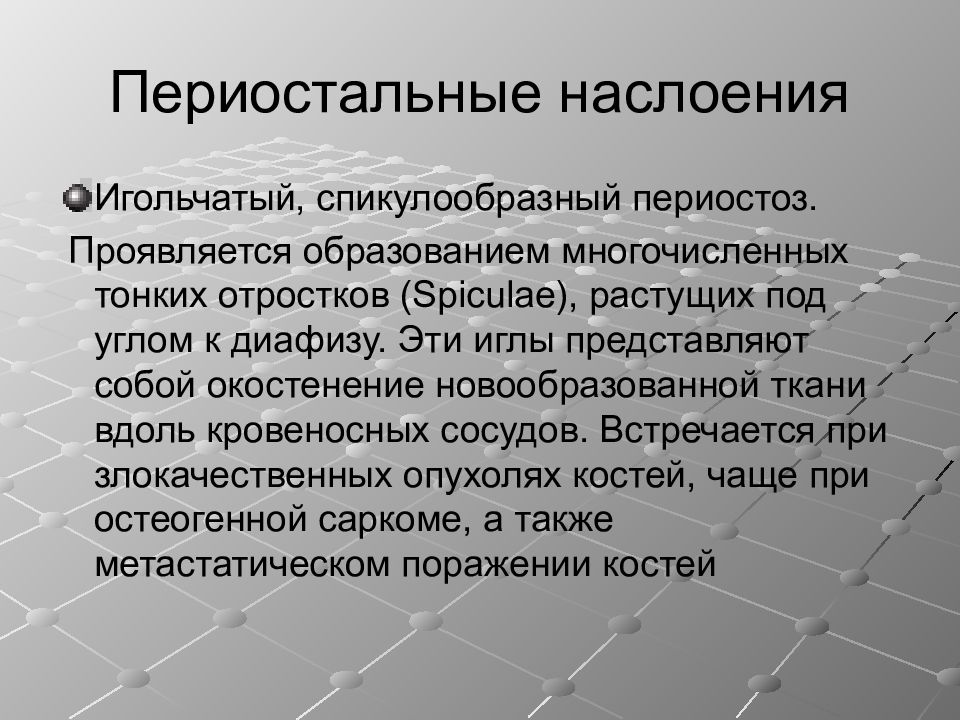

Игольчатый, спикулообразный периостоз. Проявляется образованием многочисленных тонких отростков (Spiculae), растущих под углом к диафизу. Эти иглы представляют собой окостенение новообразованной ткани вдоль кровеносных сосудов. Встречается при злокачественных опухолях костей, чаще при остеогенной саркоме, а также метастатическом поражении костей Периостальные наслоения

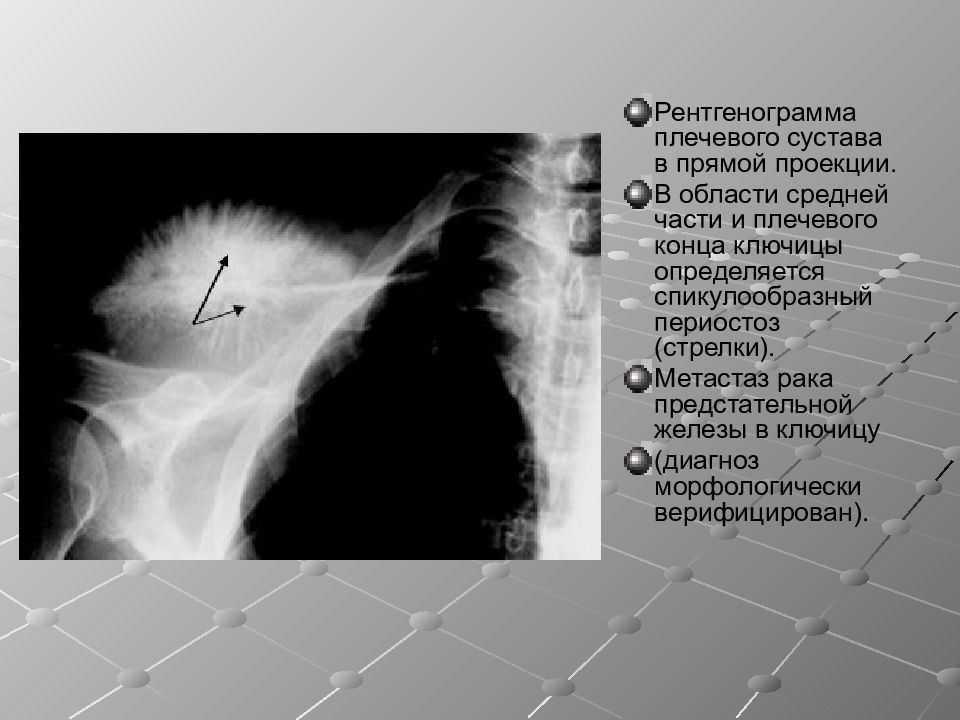

Рентгенограмма плечевого сустава в прямой проекции. В области средней части и плечевого конца ключицы определяется спикулообразный периостоз (стрелки). Метастаз рака предстательной железы в ключицу (диагноз морфологически верифицирован).

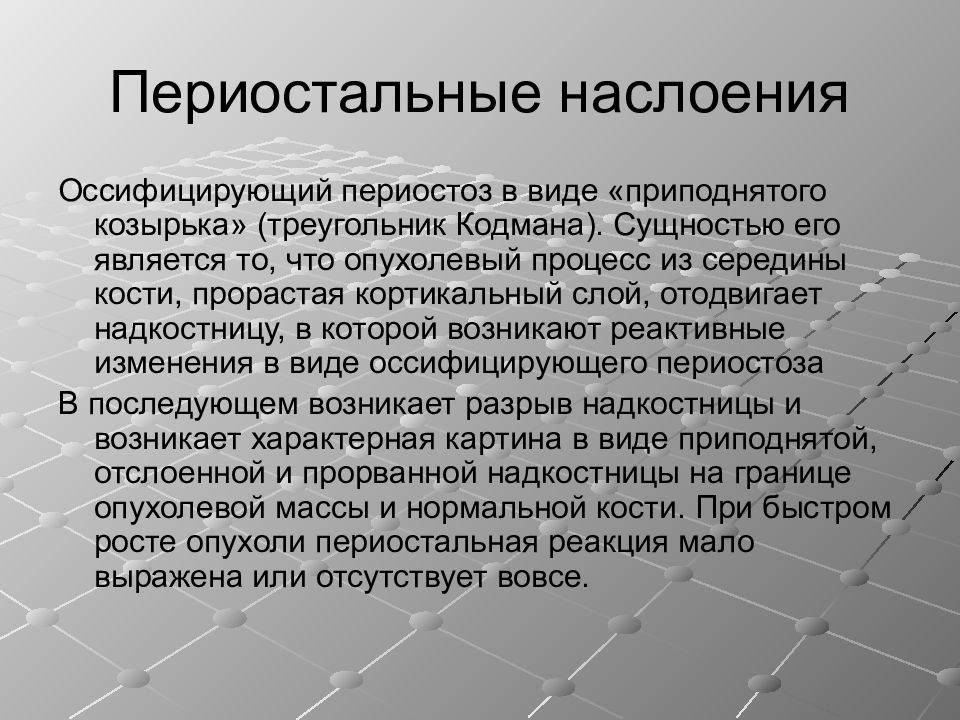

Оссифицирующий периостоз в виде «приподнятого козырька» (треугольник Кодмана). Сущностью его является то, что опухолевый процесс из середины кости, прорастая кортикальный слой, отодвигает надкостницу, в которой возникают реактивные изменения в виде оссифицирующего периостоза В последующем возникает разрыв надкостницы и возникает характерная картина в виде приподнятой, отслоенной и прорванной надкостницы на границе опухолевой массы и нормальной кости. При быстром росте опухоли периостальная реакция мало выражена или отсутствует вовсе.

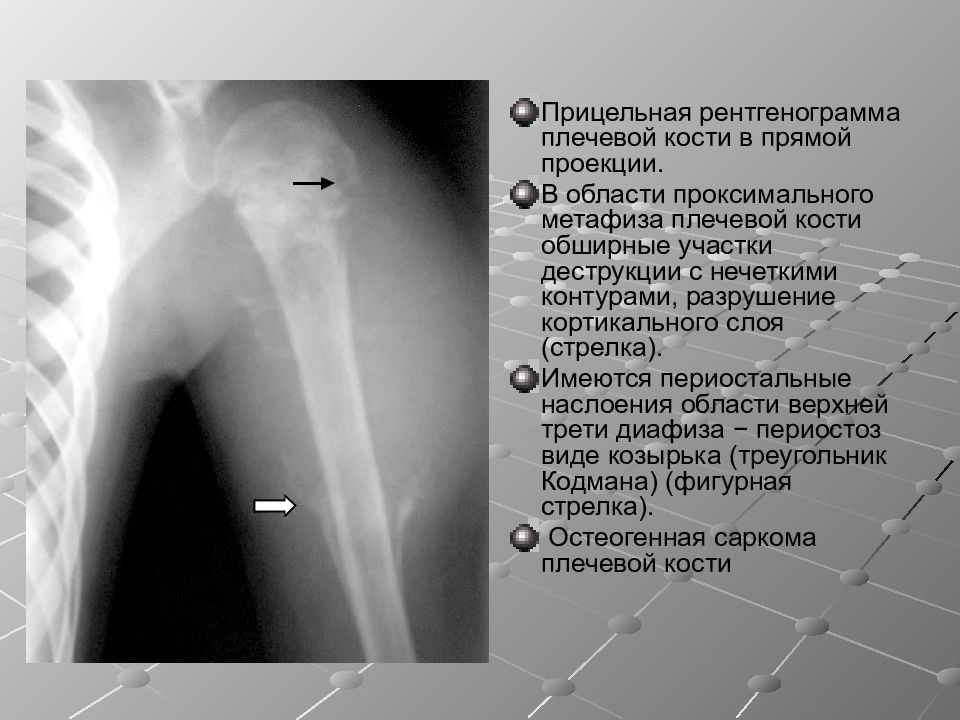

Прицельная рентгенограмма плечевой кости в прямой проекции. В области проксимального метафиза плечевой кости обширные участки деструкции с нечеткими контурами, разрушение кортикального слоя (стрелка). Имеются периостальные наслоения области верхней трети диафиза − периостоз виде козырька (треугольник Кодмана) (фигурная стрелка). Остеогенная саркома плечевой кости
Это явление противоположно атрофии. Характеризуется увеличением объема всей кости или ее части Паростоз. Этим термином принято обозначать образования костной плотности, располагающиеся в непосредственной близости от кости и развившиеся не из надкостницы, а из окружающих кость мягких тканей, в частности, фасций, сухожилий, связок, гематом и т.д. Могут возникать под влиянием многих, самых различных причин, в том числе, травмы, повышенной функциональный нагрузки, дистрофических процессов

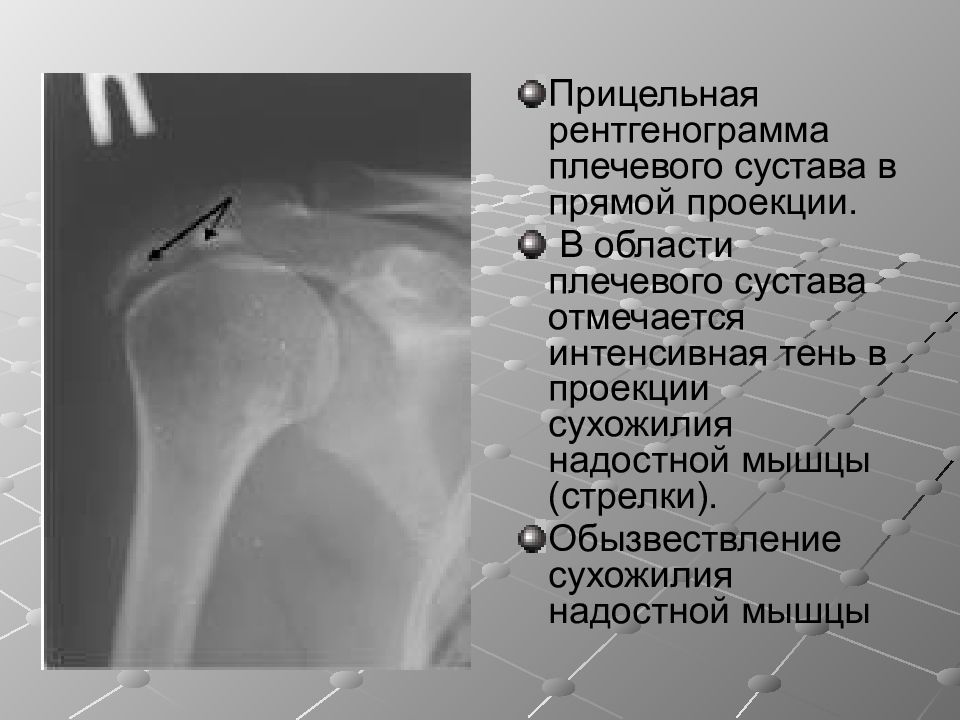

Прицельная рентгенограмма плечевого сустава в прямой проекции. В области плечевого сустава отмечается интенсивная тень в проекции сухожилия надостной мышцы (стрелки). Обызвествление сухожилия надостной мышцы

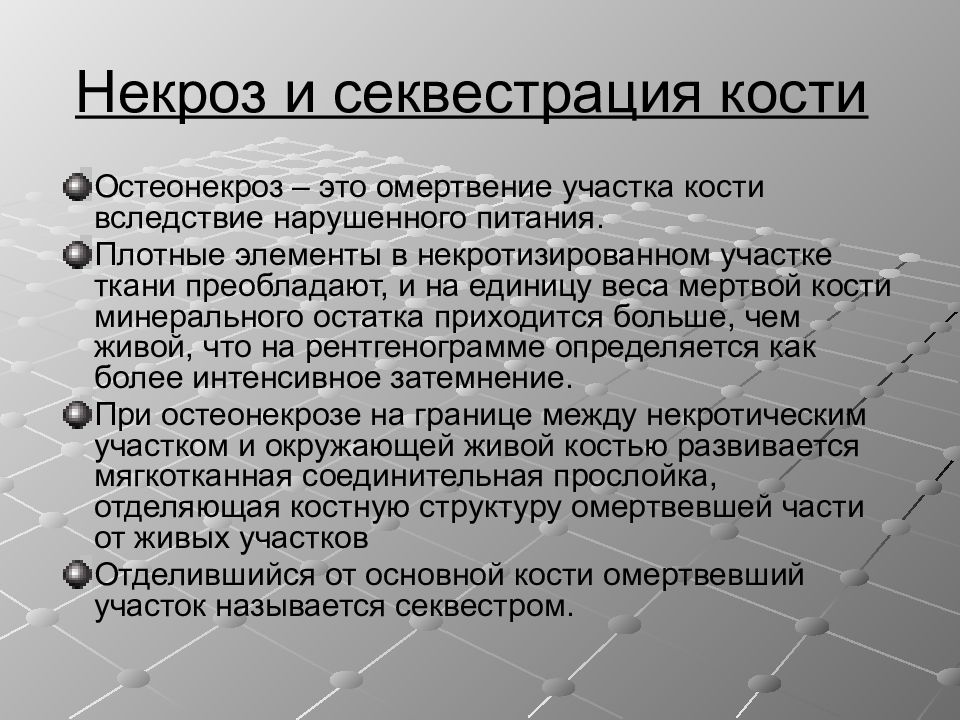

Остеонекроз – это омертвение участка кости вследствие нарушенного питания. Плотные элементы в некротизированном участке ткани преобладают, и на единицу веса мертвой кости минерального остатка приходится больше, чем живой, что на рентгенограмме определяется как более интенсивное затемнение. При остеонекрозе на границе между некротическим участком и окружающей живой костью развивается мягкотканная соединительная прослойка, отделяющая костную структуру омертвевшей части от живых участков Отделившийся от основной кости омертвевший участок называется секвестром.

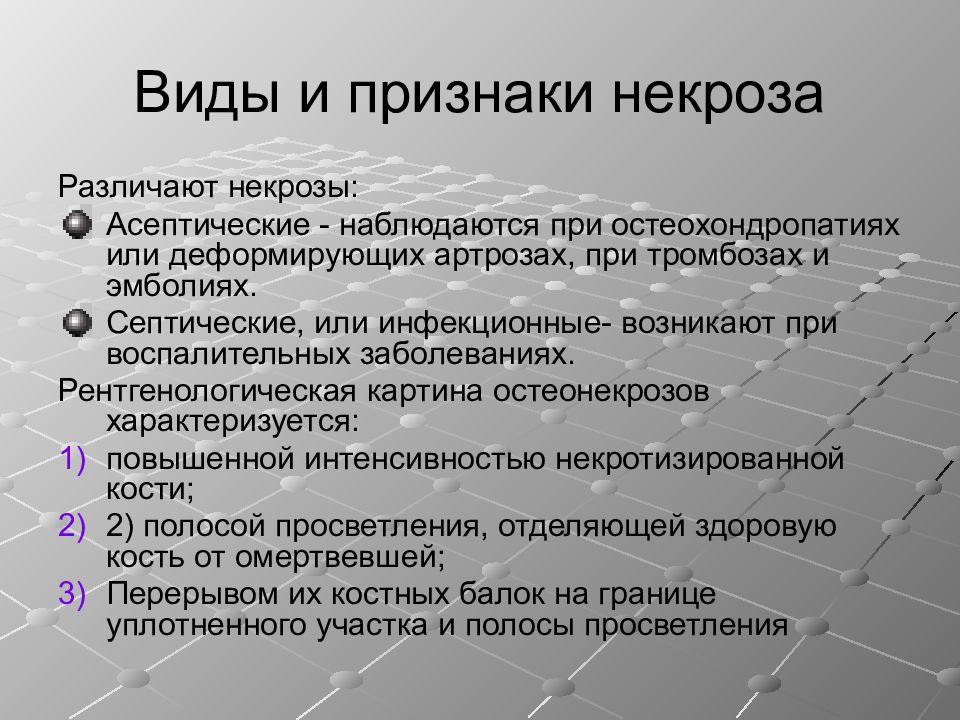

Различают некрозы: Асептические - наблюдаются при остеохондропатиях или деформирующих артрозах, при тромбозах и эмболиях. Септические, или инфекционные- возникают при воспалительных заболеваниях. Рентгенологическая картина остеонекрозов характеризуется: повышенной интенсивностью некротизированной кости; 2) полосой просветления, отделяющей здоровую кость от омертвевшей; Перерывом их костных балок на границе уплотненного участка и полосы просветления

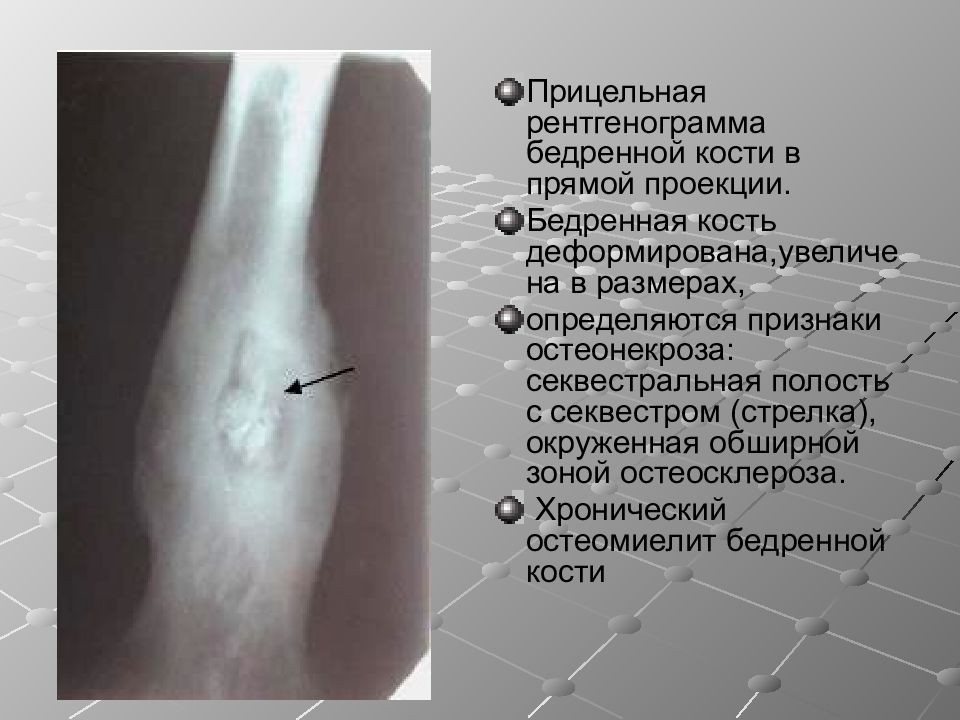

Прицельная рентгенограмма бедренной кости в прямой проекции. Бедренная кость деформирована,увеличена в размерах, определяются признаки остеонекроза: секвестральная полость с секвестром (стрелка), окруженная обширной зоной остеосклероза. Хронический остеомиелит бедренной кости

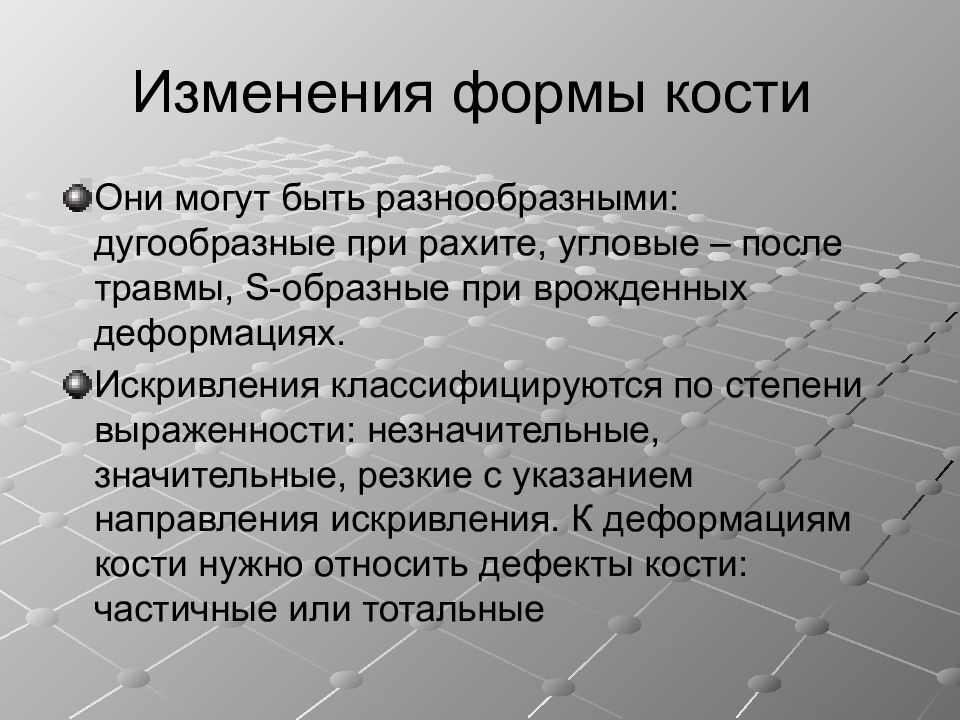

Они могут быть разнообразными: дугообразные при рахите, угловые – после травмы, S-образные при врожденных деформациях. Искривления классифицируются по степени выраженности: незначительные, значительные, резкие с указанием направления искривления. К деформациям кости нужно относить дефекты кости: частичные или тотальные

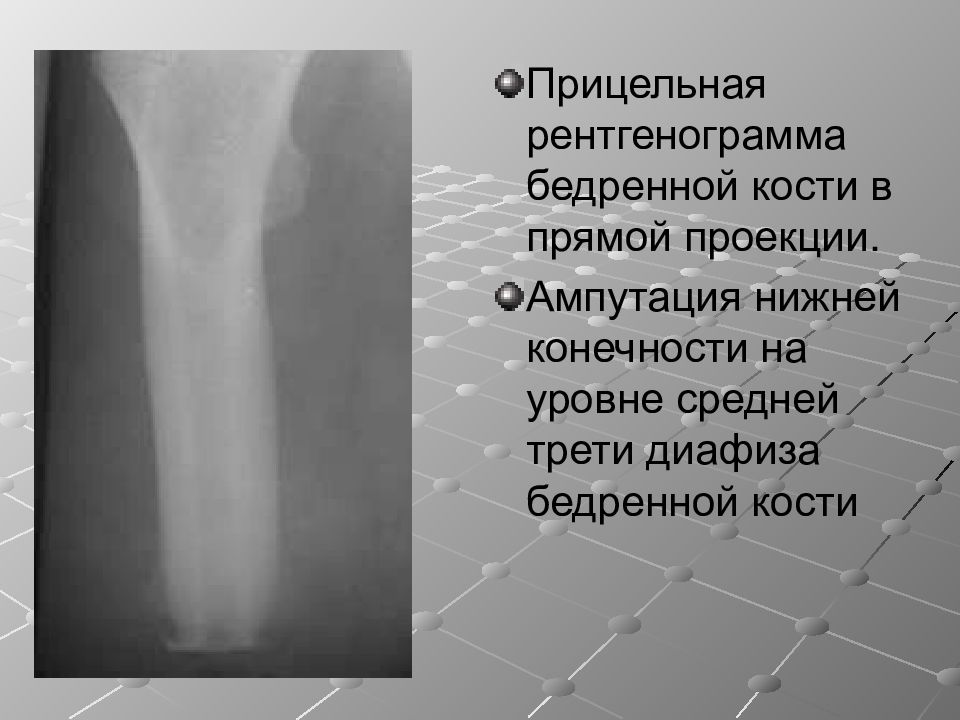

Прицельная рентгенограмма бедренной кости в прямой проекции. Ампутация нижней конечности на уровне средней трети диафиза бедренной кости
При характеристике объема имеют в виду утолщение, вздутие и истончение кости. Утолщение (гиперостоз) – увеличением объема кости за счет ассимилированных периостальных наслоений. Когда говорят о гиперостозе, имеют в виду увеличение поперечника кости на значительном протяжении

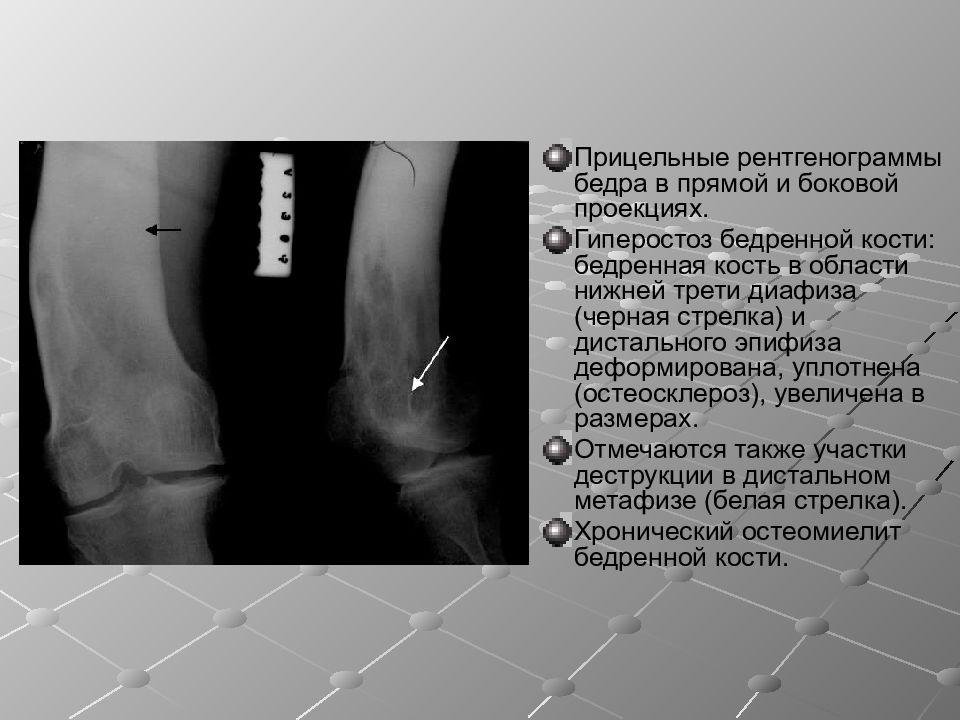

Прицельные рентгенограммы бедра в прямой и боковой проекциях. Гиперостоз бедренной кости: бедренная кость в области нижней трети диафиза (черная стрелка) и дистального эпифиза деформирована, уплотнена (остеосклероз), увеличена в размерах. Отмечаются также участки деструкции в дистальном метафизе (белая стрелка). Хронический остеомиелит бедренной кости.

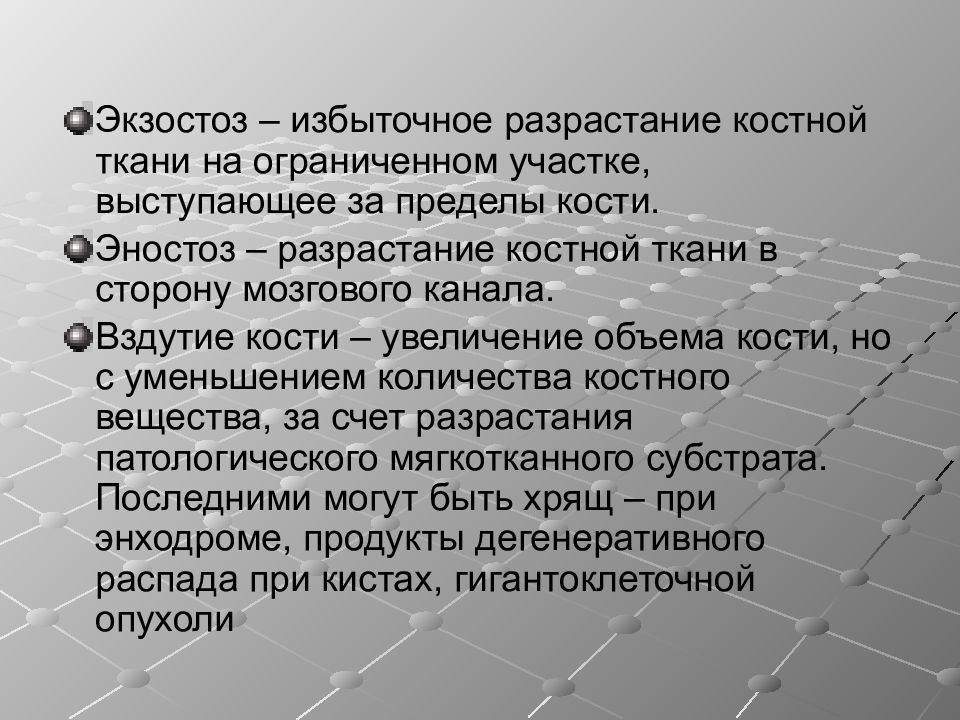

Экзостоз – избыточное разрастание костной ткани на ограниченном участке, выступающее за пределы кости. Эностоз – разрастание костной ткани в сторону мозгового канала. Вздутие кости – увеличение объема кости, но с уменьшением количества костного вещества, за счет разрастания патологического мягкотканного субстрата. Последними могут быть хрящ – при энходроме, продукты дегенеративного распада при кистах, гигантоклеточной опухоли
Прицельная рентгенограмма предплечья в боковой проекции. В дистальном эпиметафизе локтевой кости определяется увеличение объема кости с ячеистой деструкцией, кортикальный слой истончен (стрелка). Признаков периостальной реакции нет. Остеобластокластома дистального эпиметафиза локтевой кости.
Преартритическая Артритическая Постартритическая

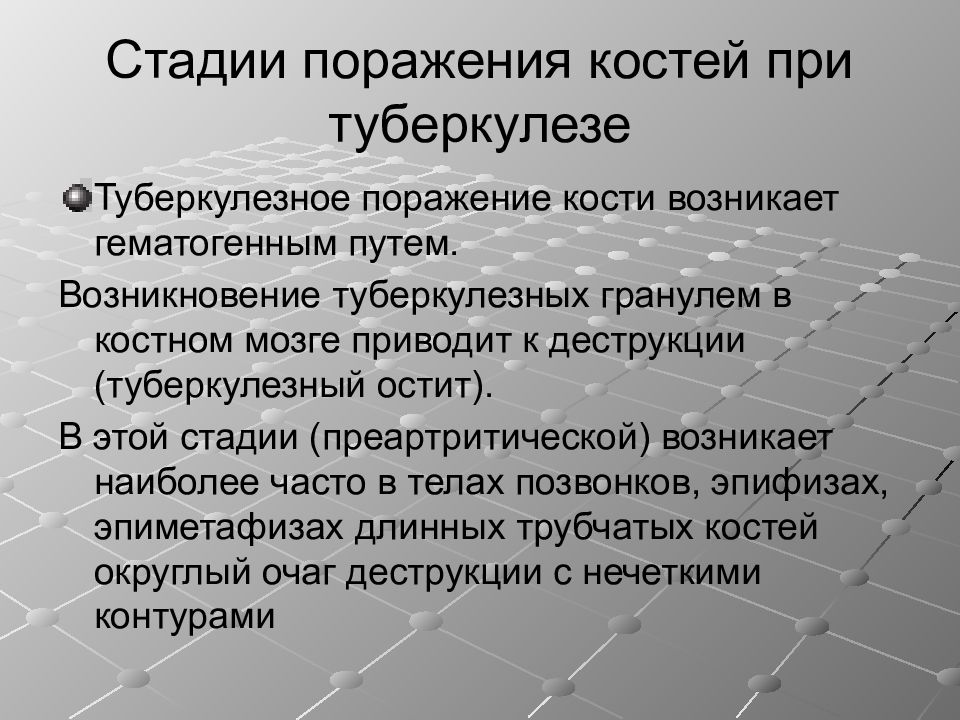

Туберкулезное поражение кости возникает гематогенным путем. Возникновение туберкулезных гранулем в костном мозге приводит к деструкции (туберкулезный остит). В этой стадии (преартритической) возникает наиболее часто в телах позвонков, эпифизах, эпиметафизах длинных трубчатых костей округлый очаг деструкции с нечеткими контурами

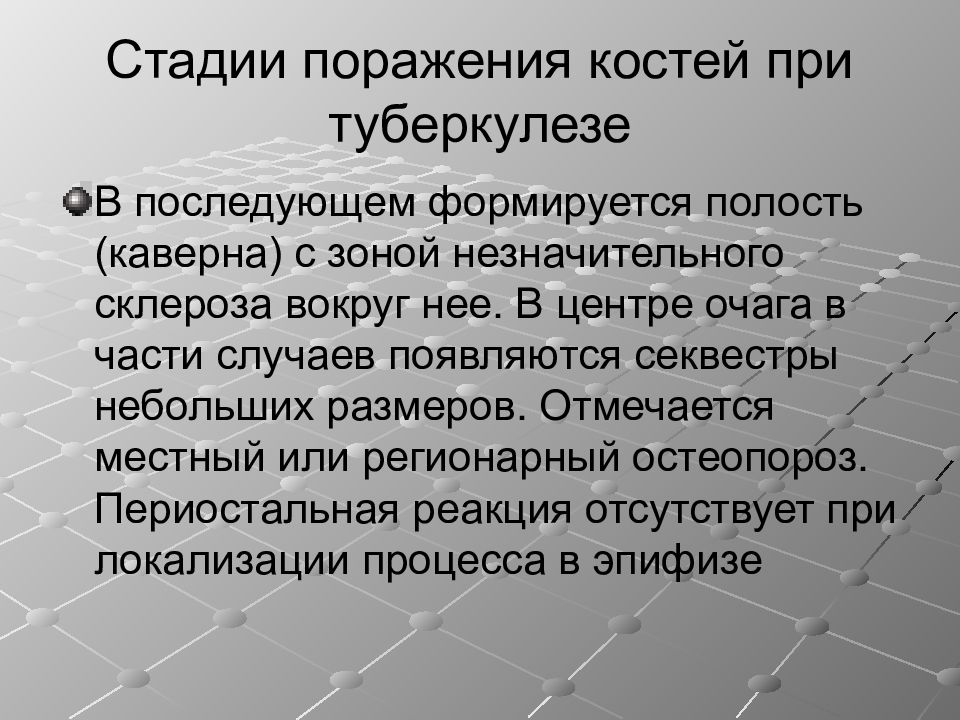

В последующем формируется полость (каверна) с зоной незначительного склероза вокруг нее. В центре очага в части случаев появляются секвестры небольших размеров. Отмечается местный или регионарный остеопороз. Периостальная реакция отсутствует при локализации процесса в эпифизе

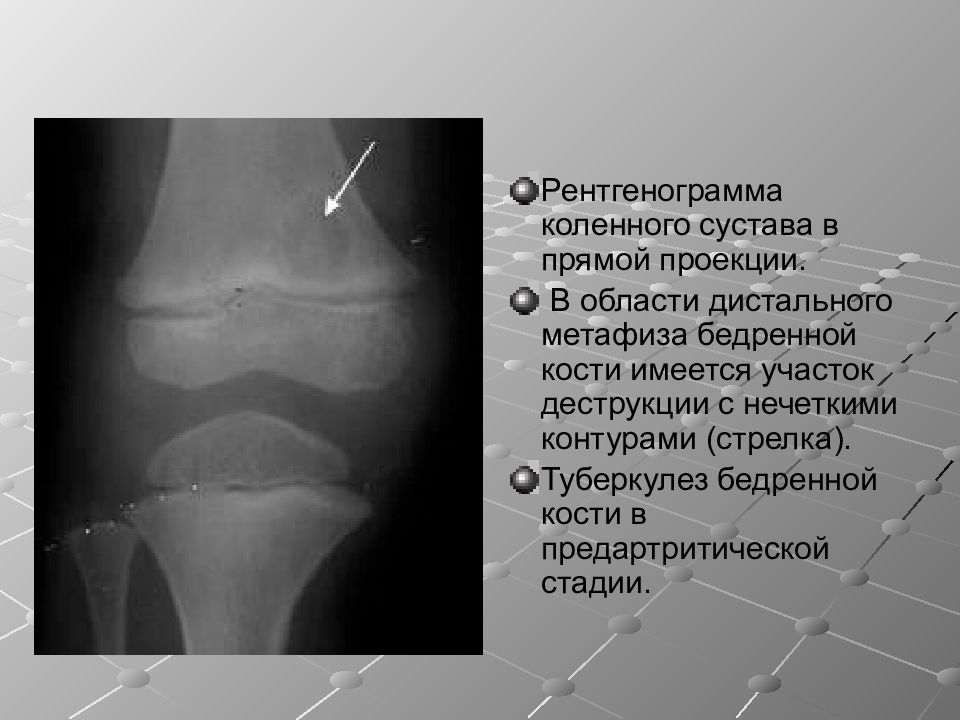

Рентгенограмма коленного сустава в прямой проекции. В области дистального метафиза бедренной кости имеется участок деструкции с нечеткими контурами (стрелка). Туберкулез бедренной кости в предартритической стадии.
Рентгенограмма коленного сустава в прямой проекции. В области проксимального эпифиза большеберцовой кости имеется участок деструкции с нечеткими контурами (стрелка). Суставная щель коленного сустава деформирована. Уплотнение субхондральных участков бедренной и большеберцовой костей. Краевые костные разрастания (фигурные стрелки). Туберкулез большеберцовой кости в преартритической стадии. Деформирующий артроз коленного сустава.
Во вторую стадию (артритическую) возникает разрушение суставных поверхностей, изменение (сужение, деформация, расширение рентгеновской суставной щели) Формируются гнойные натечники, распространяющиеся по мягким тканям.
. Прицельные рентгенограммы стопы прямой и боковой проекциях. Деструкция ладьевидной, кубовидной, клиновидных костей и проксимальных эпифизов плюсневых костей(стрелки), нечеткость контуров суставных поверхностей в указанных костях. Остеопороз пяточной и таранной костей. Туберкулез костей стопы в артритической стадии

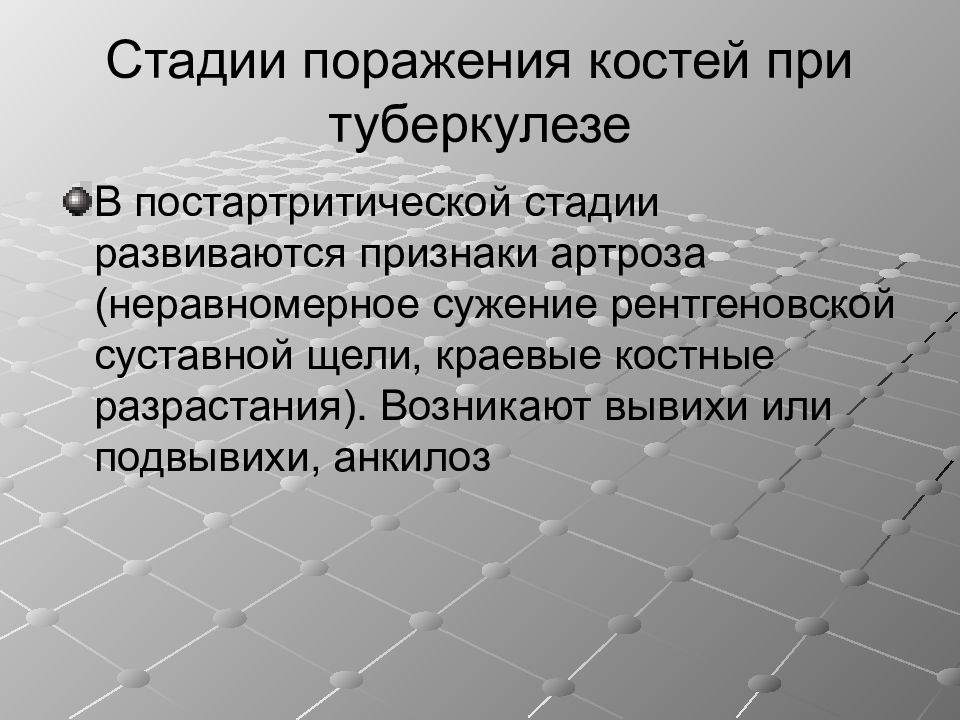

В постартритической стадии развиваются признаки артроза (неравномерное сужение рентгеновской суставной щели, краевые костные разрастания). Возникают вывихи или подвывихи, анкилоз

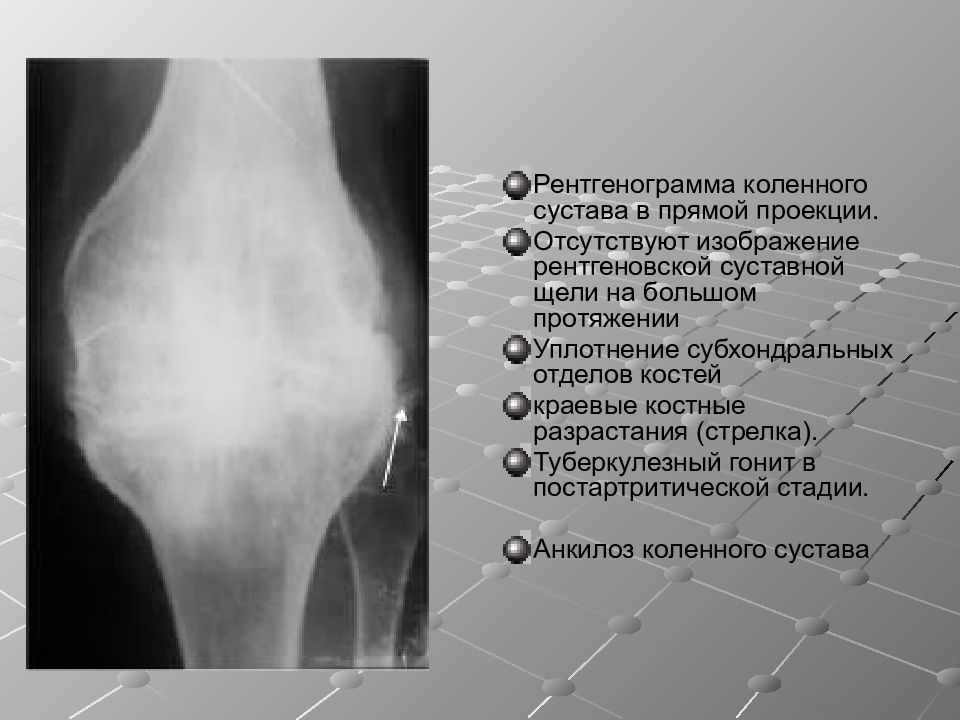

Рентгенограмма коленного сустава в прямой проекции. Отсутствуют изображение рентгеновской суставной щели на большом протяжении Уплотнение субхондральных отделов костей краевые костные разрастания (стрелка). Туберкулезный гонит в постартритической стадии. Анкилоз коленного сустава

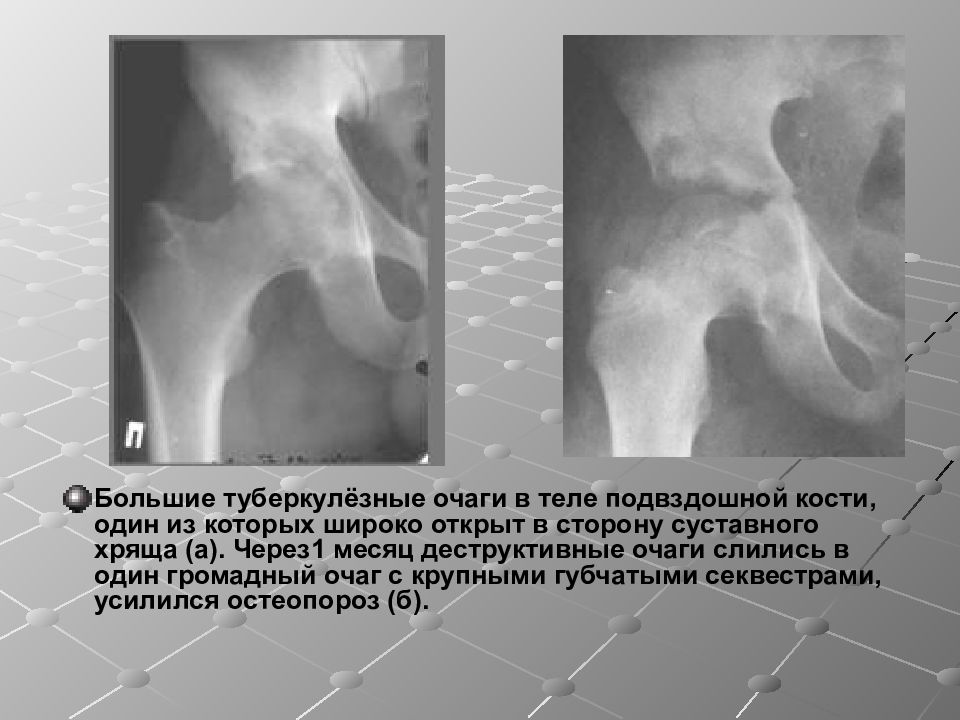

Большие туберкулёзные очаги в теле подвздошной кости, один из которых широко открыт в сторону суставного хряща (а). Через1 месяц деструктивные очаги слились в один громадный очаг с крупными губчатыми секвестрами, усилился остеопороз (б).

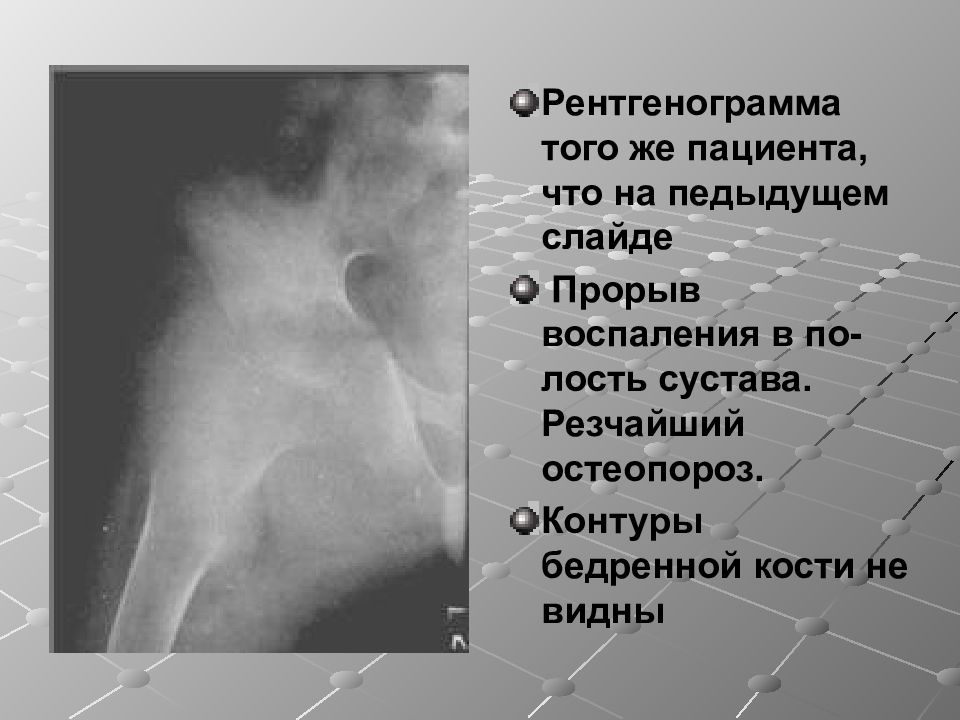

Рентгенограмма того же пациента, что на педыдущем слайде Прорыв воспаления в по-лость сустава. Резчайший остеопороз. Контуры бедренной кости не видны
Прицельная рентгенограмма поясничного и грудного отделов позвоночника в прямой проекции. Отмечается анкилоз Th12, L1 и L2 позвонков (стрелки). Постспондилитическ-ая фаза туберкулеза позвоночника.

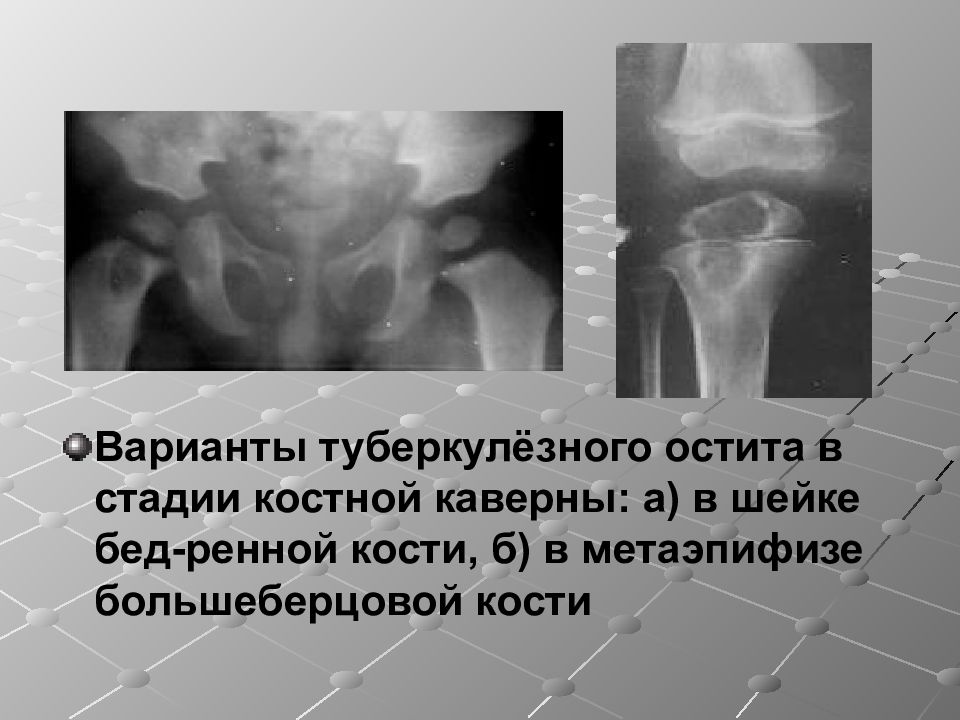

Варианты туберкулёзного остита в стадии костной каверны: а) в шейке бед-ренной кости, б) в метаэпифизе большеберцовой кости

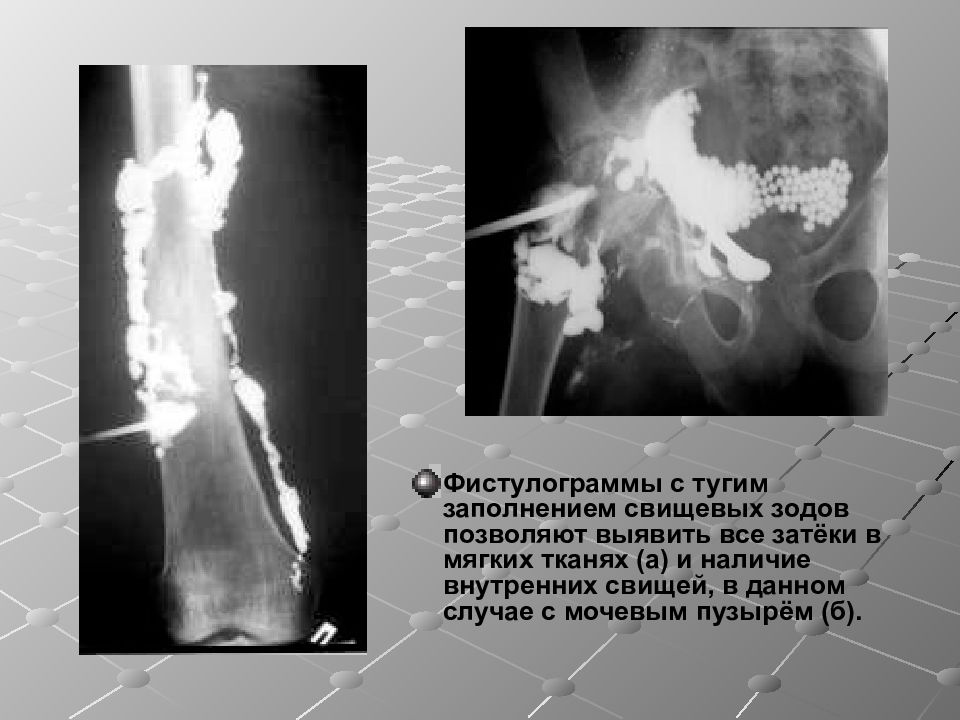

Фистулограммы с тугим заполнением свищевых зодов позволяют выявить все затёки в мягких тканях (а) и наличие внутренних свищей, в данном случае с мочевым пузырём (б).
Рентгенограмма тазобедренного сустава больного 11 лет. В стадии стойкого затихания туберкулезного коксита видно формирование на резко порозном фоне но-вых толстых редких костных балок

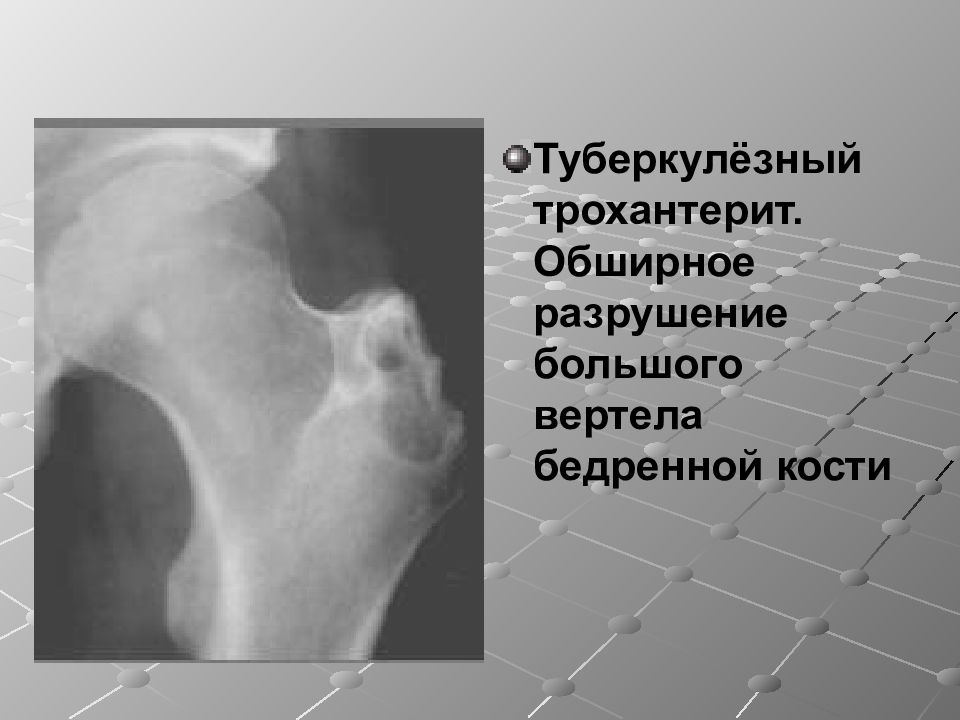

Туберкулёзный трохантерит. Обширное разрушение большого вертела бедренной кости
Гипоплазия правой бедренной кости после перенесённого туберкулёзного коксита. Головка и шейка бедренной кости полностью раз-рушены,бедро в положении верхнего вывиха
Межпозвонковый диск Т10 - Т11 отсутстует. На уровне Т8 – Т12 - веретено-образная тень перифокального абсцесса
