Преподаватель: Дорошева М.В. Общие правила оформления чертежей Шрифты чертежные Преподаватель: Дорошева М.В.

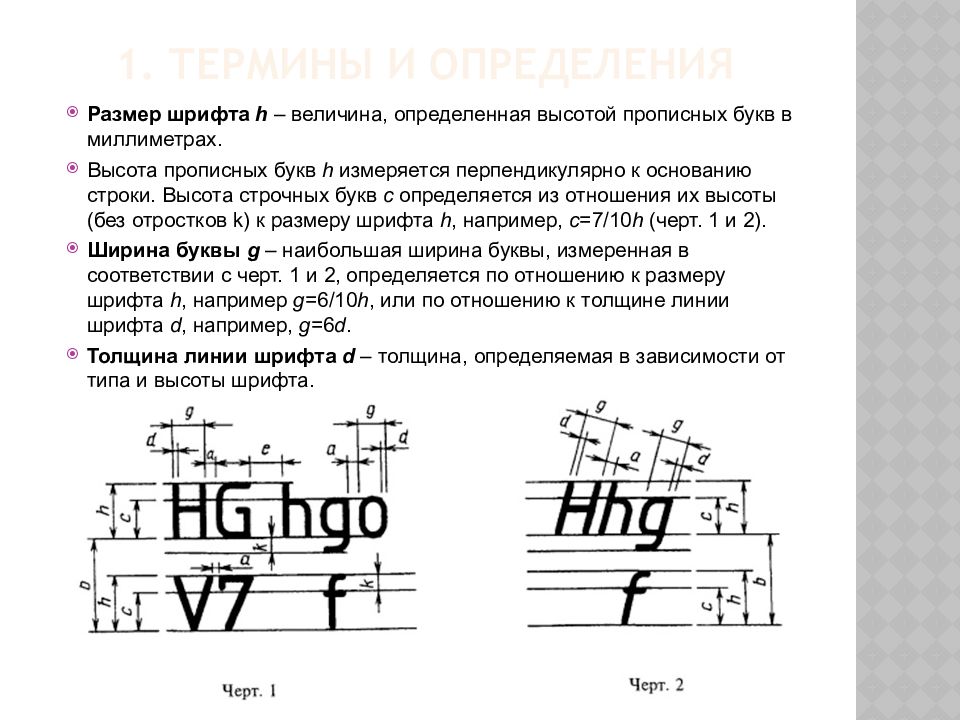

Размер шрифта h – величина, определенная высотой прописных букв в миллиметрах. Высота прописных букв h измеряется перпендикулярно к основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k ) к размеру шрифта h, например, с =7/10 h (черт. 1 и 2). Ширина буквы g – наибольшая ширина буквы, измеренная в соответствии с черт. 1 и 2, определяется по отношению к размеру шрифта h, например g =6/10 h, или по отношению к толщине линии шрифта d, например, g =6 d. Толщина линии шрифта d – толщина, определяемая в зависимости от типа и высоты шрифта.
Шрифт – это начертание букв какого-либо алфавита, цифр и знаков. Требования: должны быстро выполняться, легко чертиться и давать хороший отпечаток при размножении чертежей. Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г. Стандарт устанавливает и определяет высоту и ширину букв и цифр, толщину линии обводки, расстояние между буквами, словами, строками.

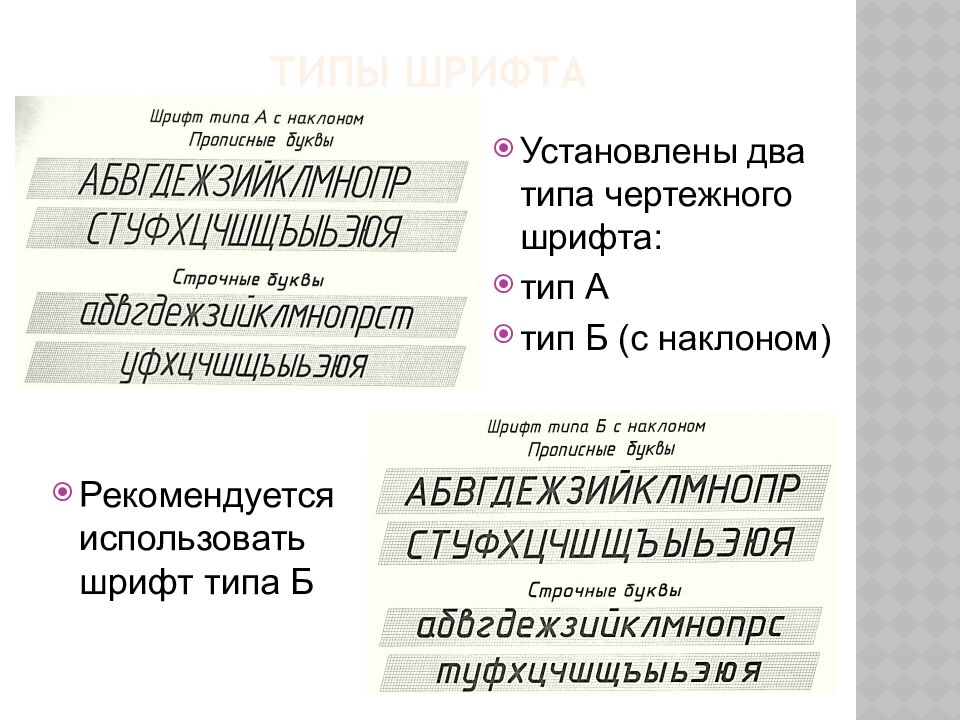

Рекомендуется использовать шрифт типа Б Установлены два типа чертежного шрифта: тип А тип Б (с наклоном)

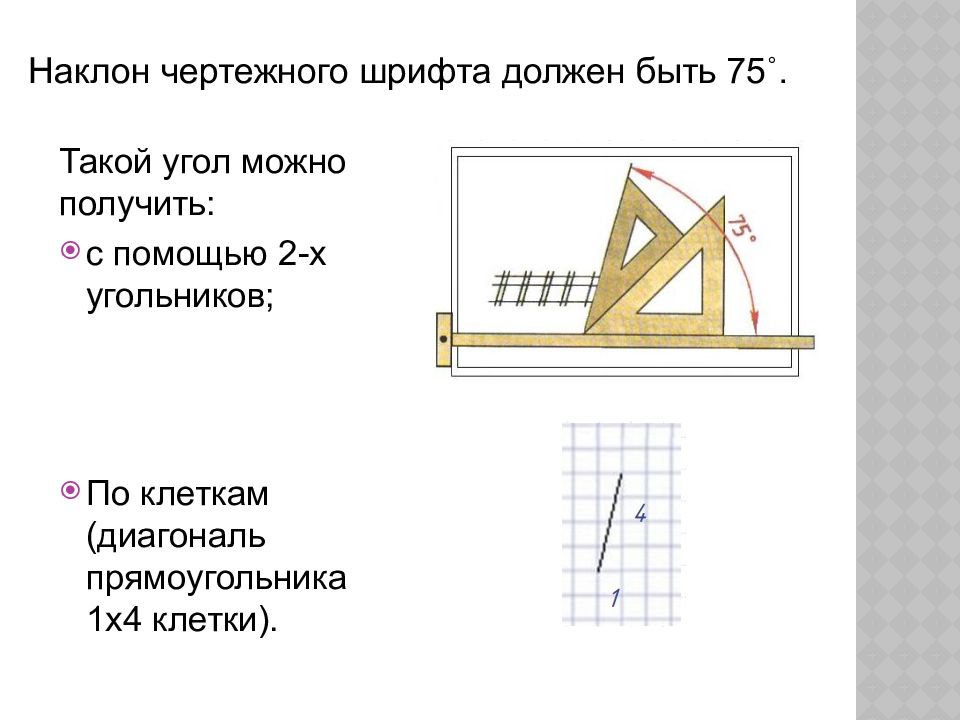

Наклон чертежного шрифта должен быть 75˚. Такой угол можно получить: с помощью 2-х угольников; По клеткам (диагональ прямоугольника 1х4 клетки).

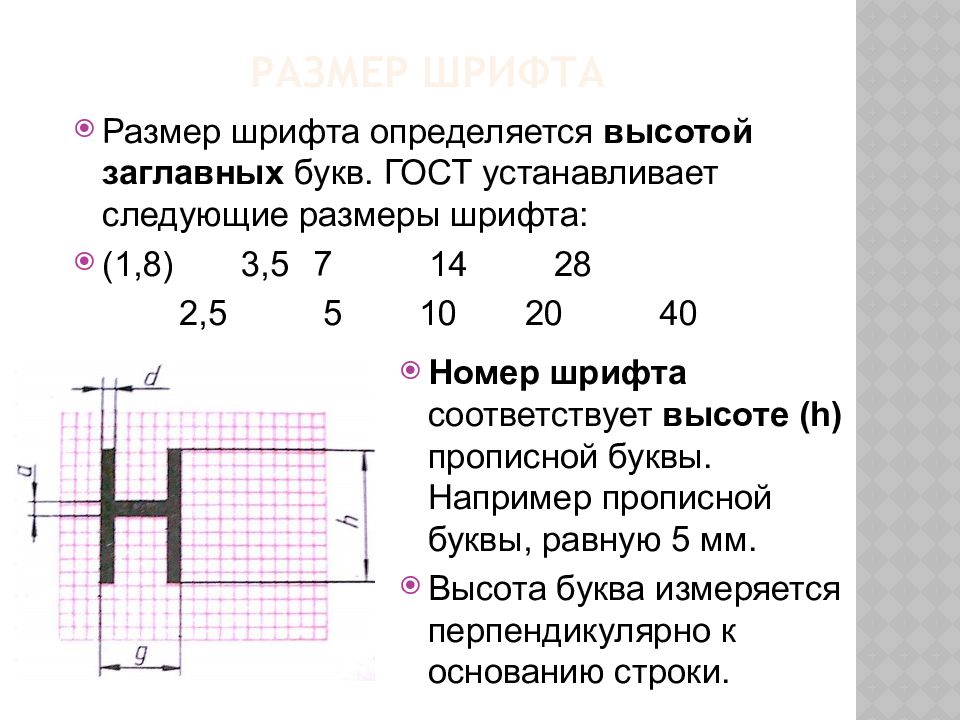

Номер шрифта соответствует высоте ( h ) прописной буквы. Например прописной буквы, равную 5 мм. Высота буква измеряется перпендикулярно к основанию строки. Размер шрифта определяется высотой заглавных букв. ГОСТ устанавливает следующие размеры шрифта: (1,8) 3,5 7 14 28 2,5 5 10 20 40

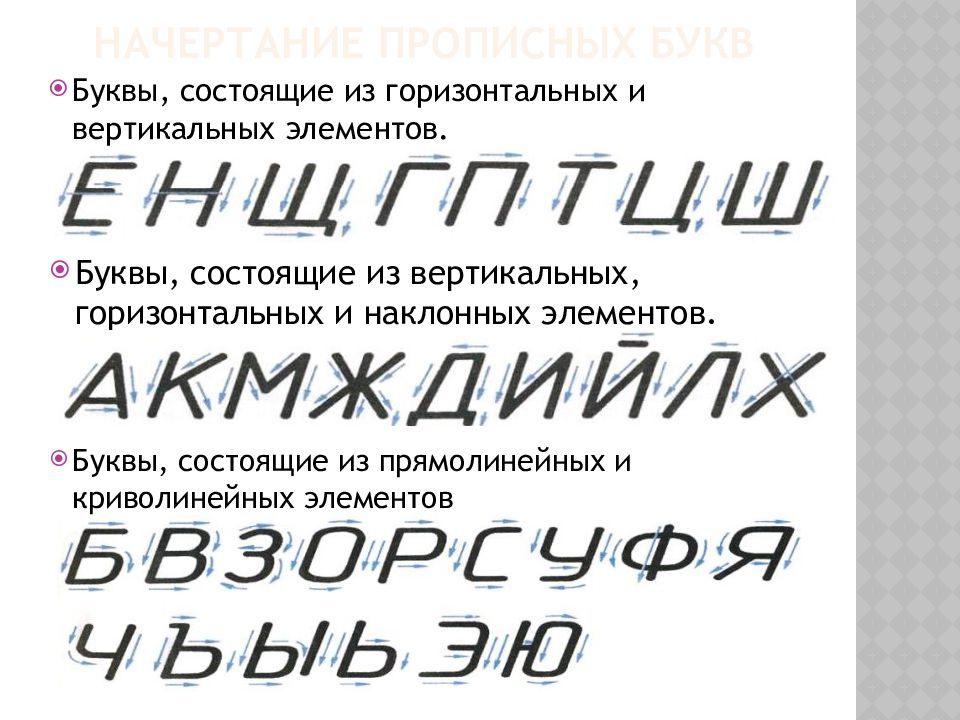

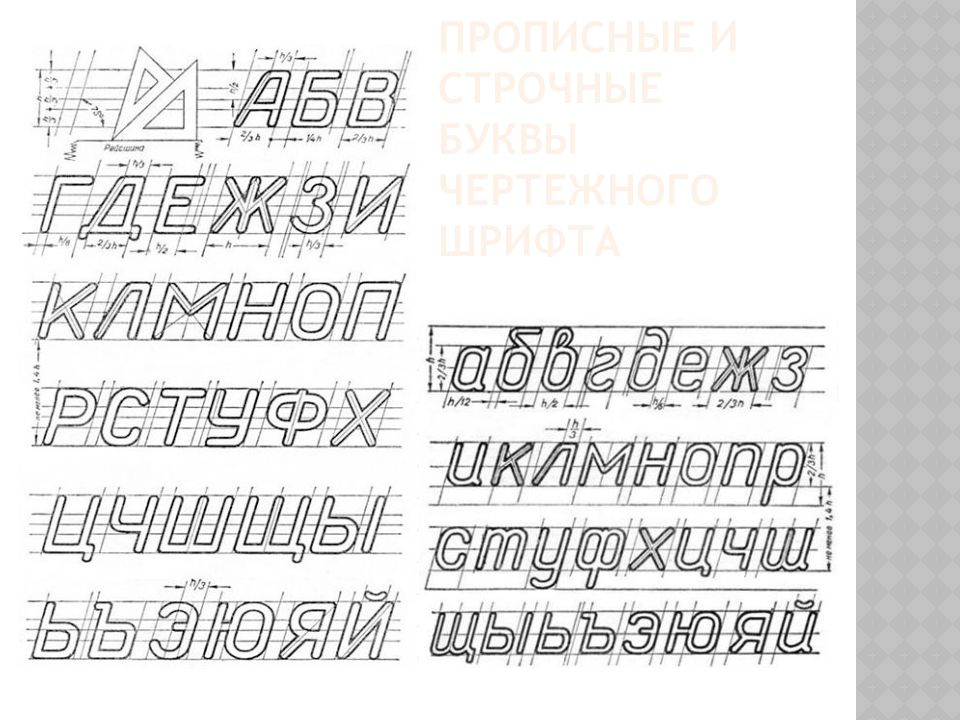

Буквы, состоящие из горизонтальных и вертикальных элементов. Буквы, состоящие из вертикальных, горизонтальных и наклонных элементов. Буквы, состоящие из прямолинейных и криволинейных элементов
