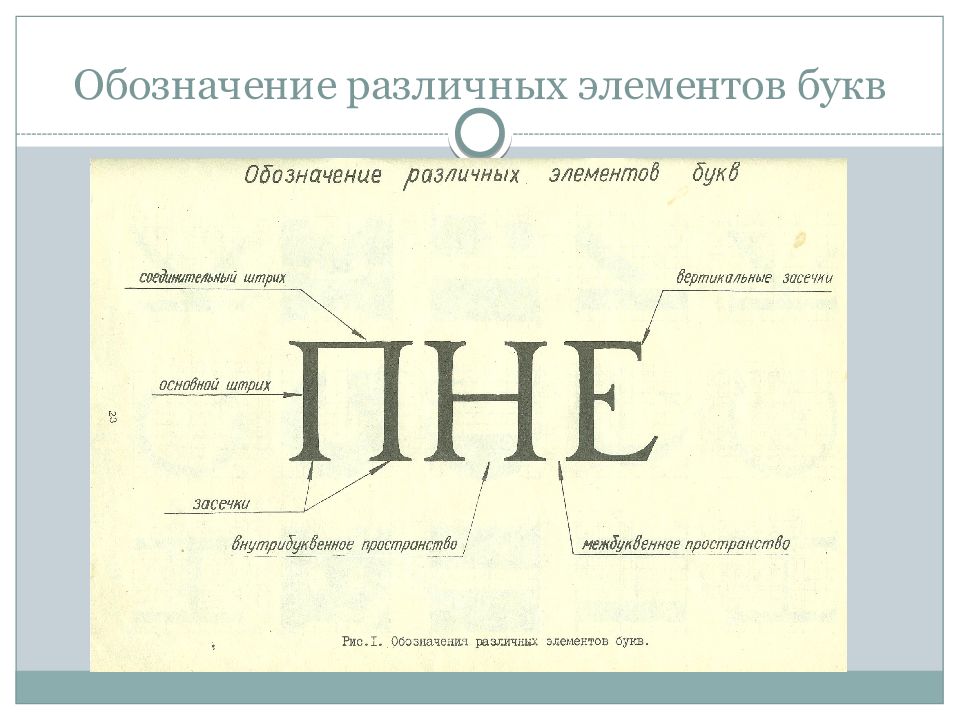

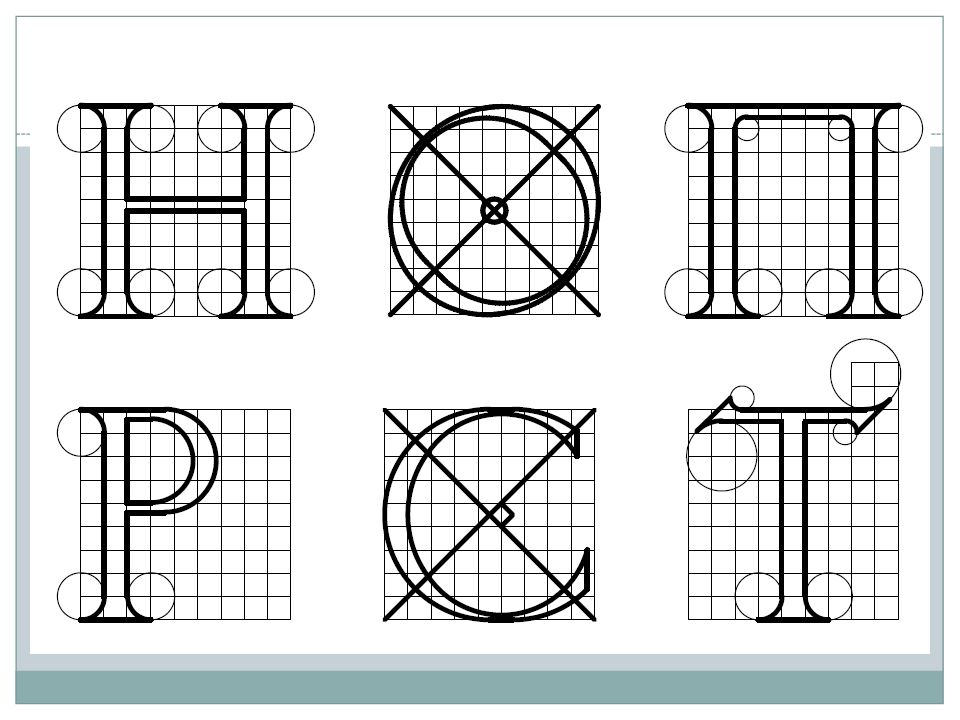

Правила построения Архитектурные шрифты

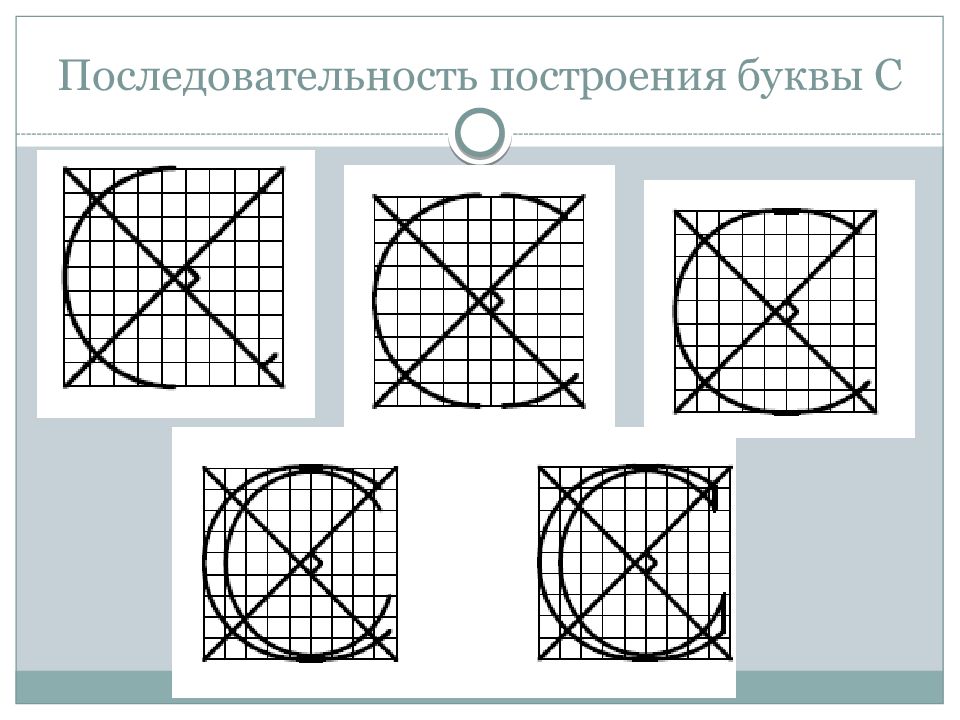

1. Строим сетку и проводим диагонали ; справа от пересечения диагоналей достраиваем квадрат; 2. Строим внешний овал: встаем циркулем в точку пересечения диагоналей и проводим полуокружность ;

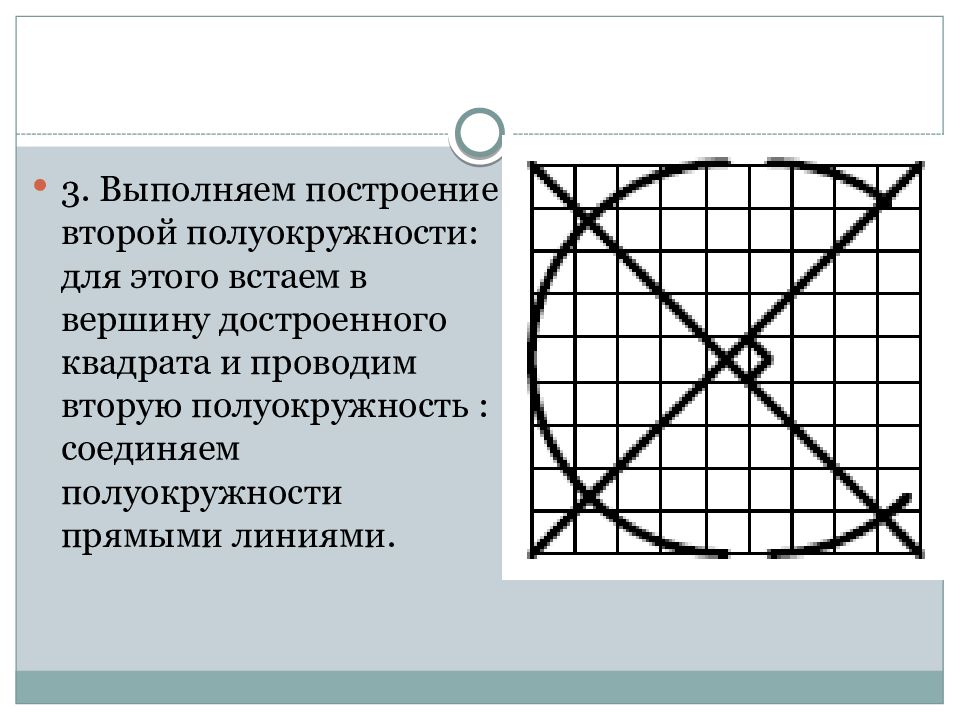

3. Выполняем построение второй полуокружности: для этого встаем в вершину достроенного квадрата и проводим вторую полуокружность : соединяем полуокружности прямыми линиями.

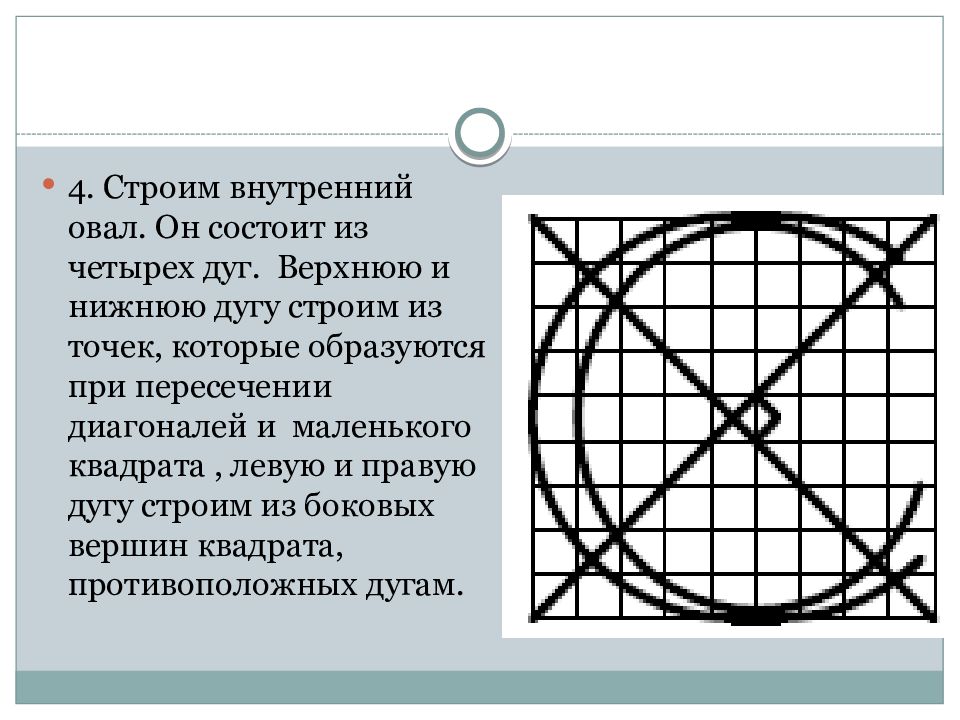

4. Строим внутренний овал. Он состоит из четырех дуг. Верхнюю и нижнюю дугу строим из точек, которые образуются при пересечении диагоналей и маленького квадрата, левую и правую дугу строим из боковых вершин квадрата, противоположных дугам.

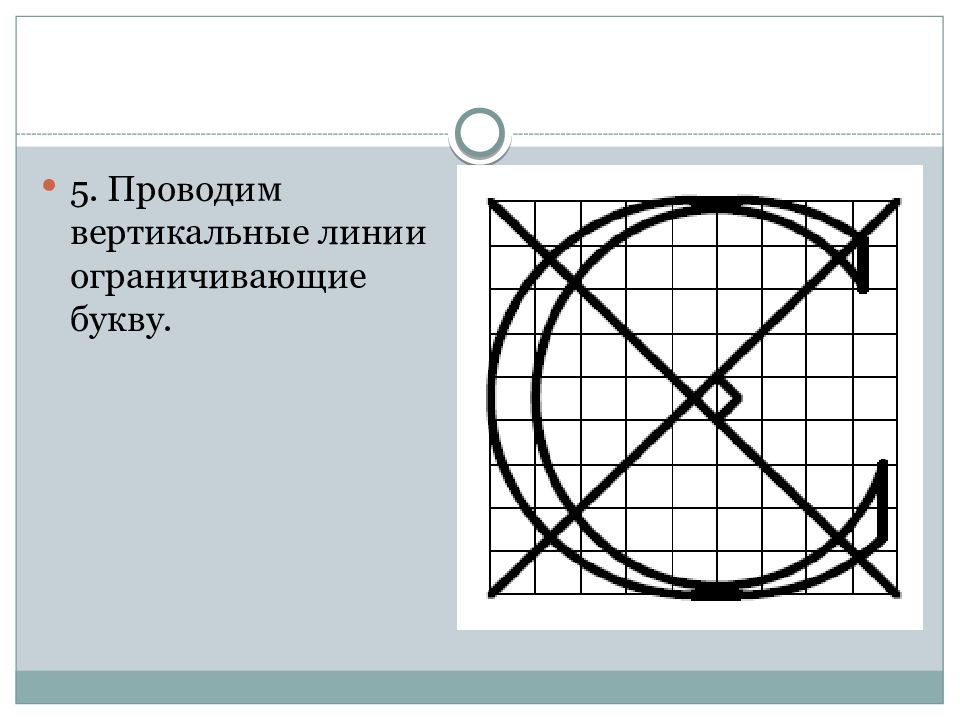

5. Проводим вертикальные линии ограничивающие букву.

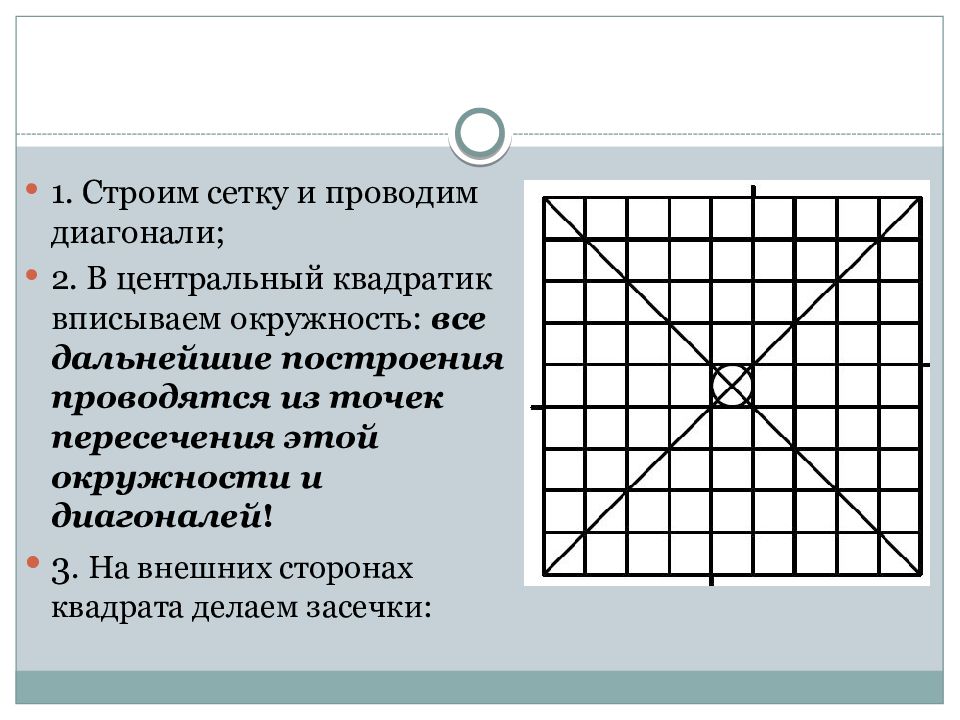

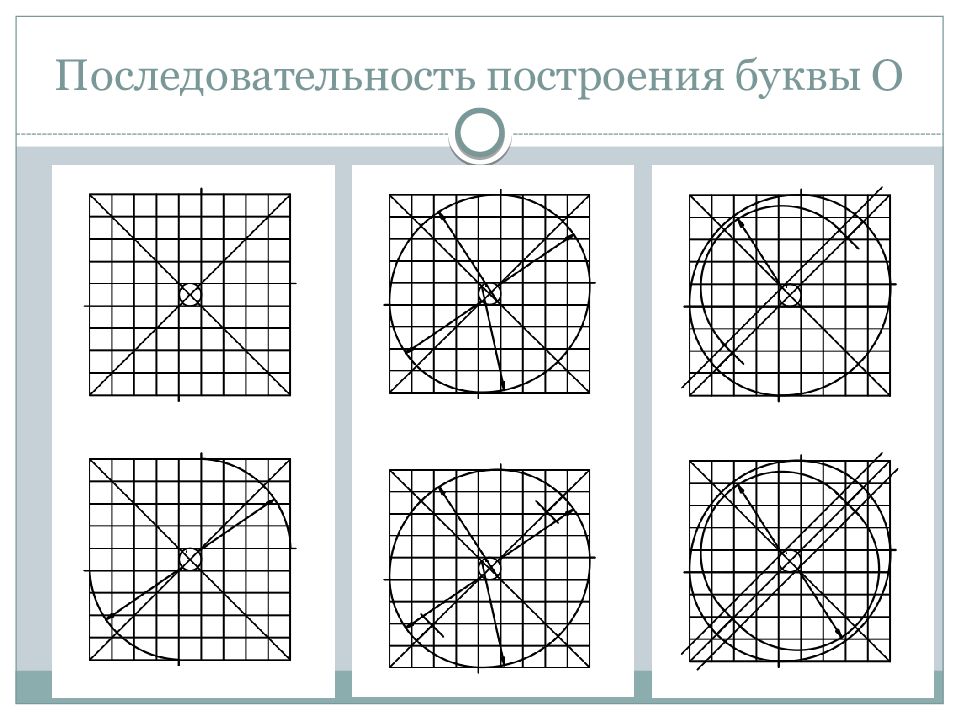

1. Строим сетку и проводим диагонали; 2. В центральный квадратик вписываем окружность: все дальнейшие построения проводятся из точек пересечения этой окружности и диагоналей ! 3. На внешних сторонах квадрата делаем засечки:

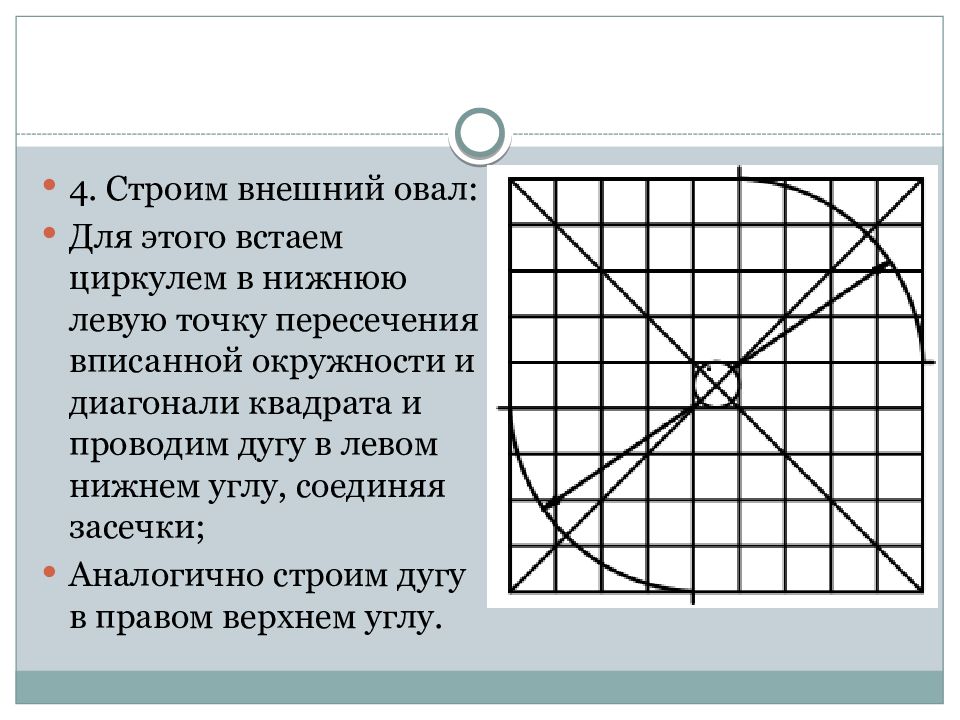

4. Строим внешний овал: Для этого встаем циркулем в нижнюю левую точку пересечения вписанной окружности и диагонали квадрата и проводим дугу в левом нижнем углу, соединяя засечки; Аналогично строим дугу в правом верхнем углу.

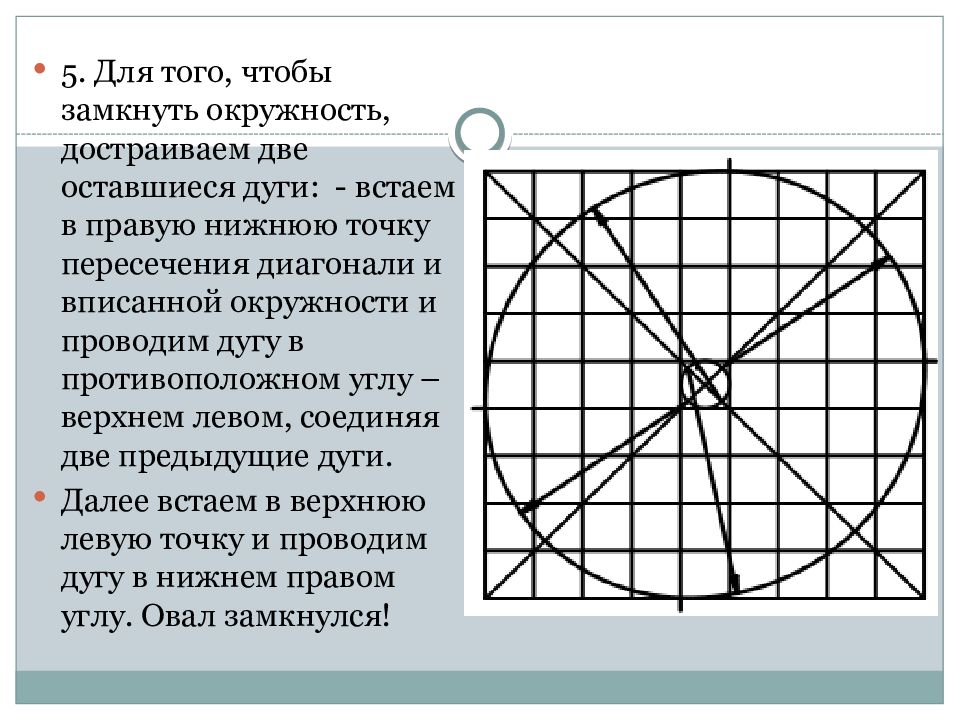

5. Для того, чтобы замкнуть окружность, достраиваем две оставшиеся дуги: - встаем в правую нижнюю точку пересечения диагонали и вписанной окружности и проводим дугу в противоположном углу – верхнем левом, соединяя две предыдущие дуги. Далее встаем в верхнюю левую точку и проводим дугу в нижнем правом углу. Овал замкнулся!

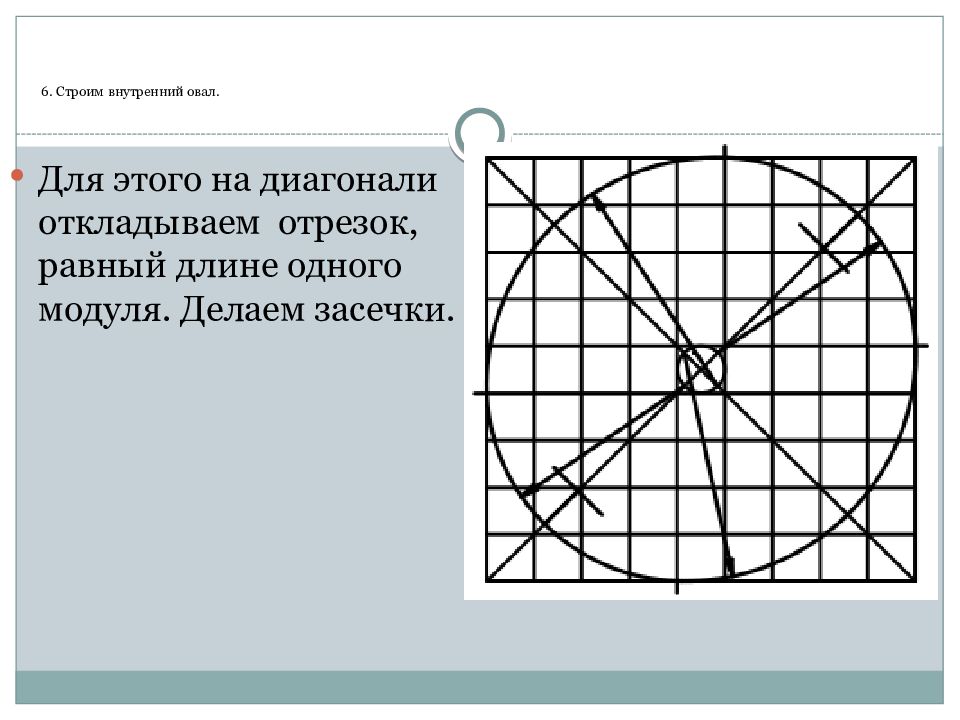

Для этого на диагонали откладываем отрезок, равный длине одного модуля. Делаем засечки.

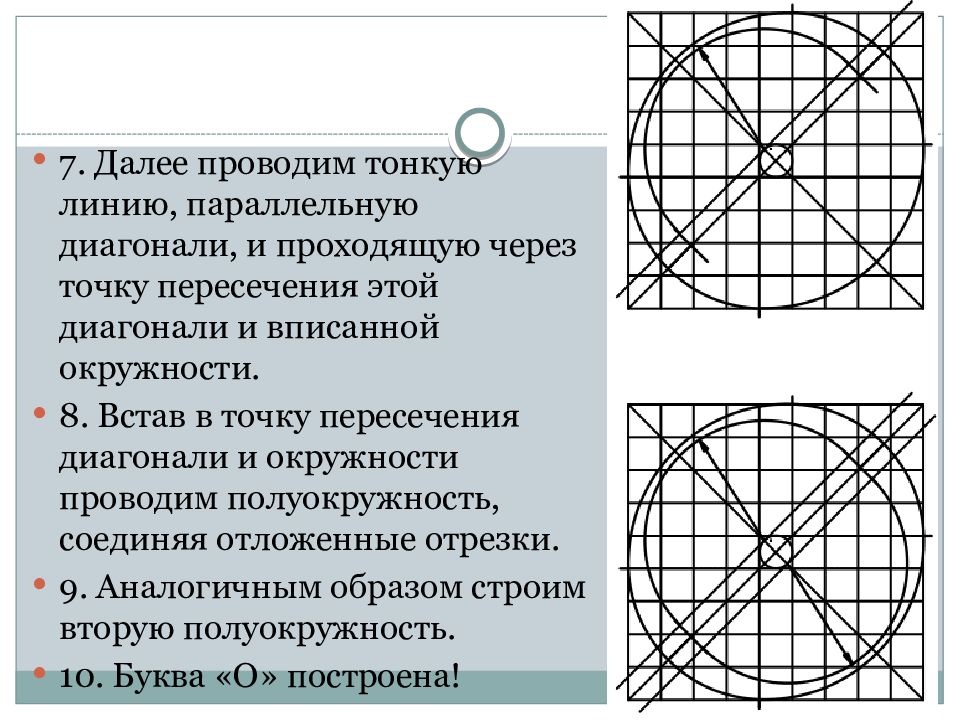

7. Далее проводим тонкую линию, параллельную диагонали, и проходящую через точку пересечения этой диагонали и вписанной окружности. 8. Встав в точку пересечения диагонали и окружности проводим полуокружность, соединяя отложенные отрезки. 9. Аналогичным образом строим вторую полуокружность. 10. Буква «О» построена!

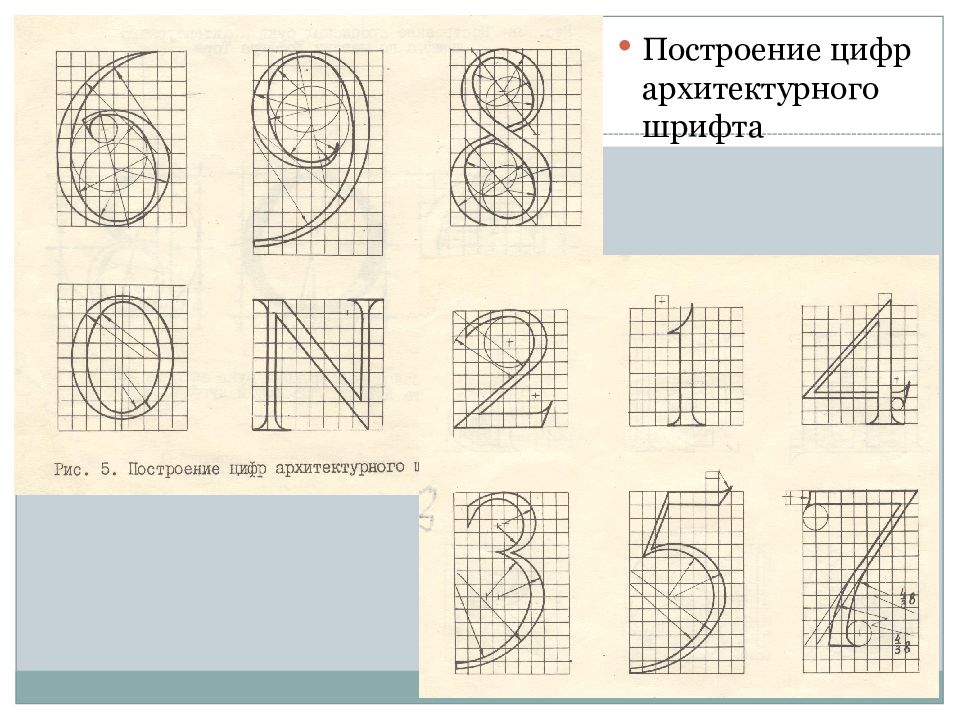

Построение цифр архитектурного шрифта
Построение букв узкого архитектурного шрифта
