Михайлов Марс Константинович Д.м.н., профессор, заведующий кафедрой лучевой диагностики КГМА Нейрорентгенология 2008
Вступление, общие сведения о развитии скелета у детей 1. Возрастные особенности черепа (анатомические) 2. Показания для краниографии 3. Особенности исследования детей и основные укладки для краниографии

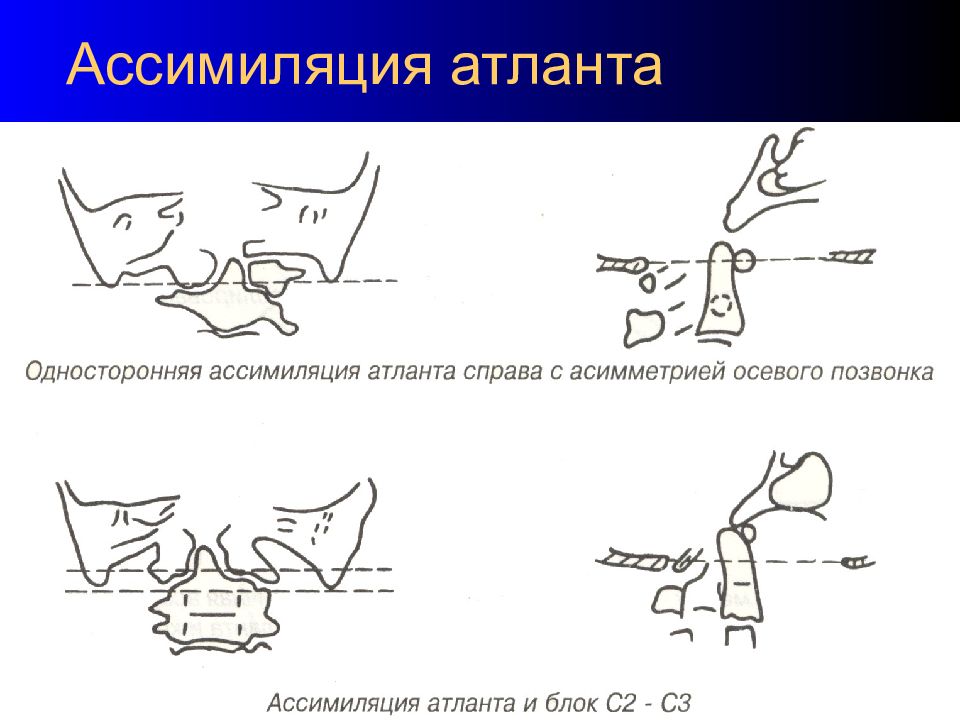

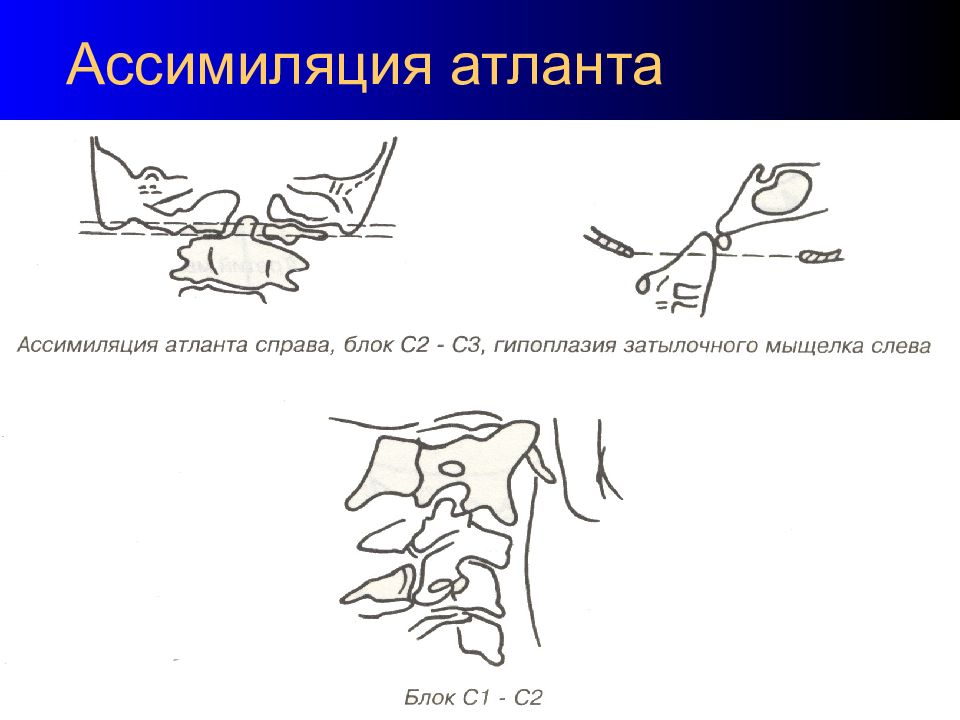

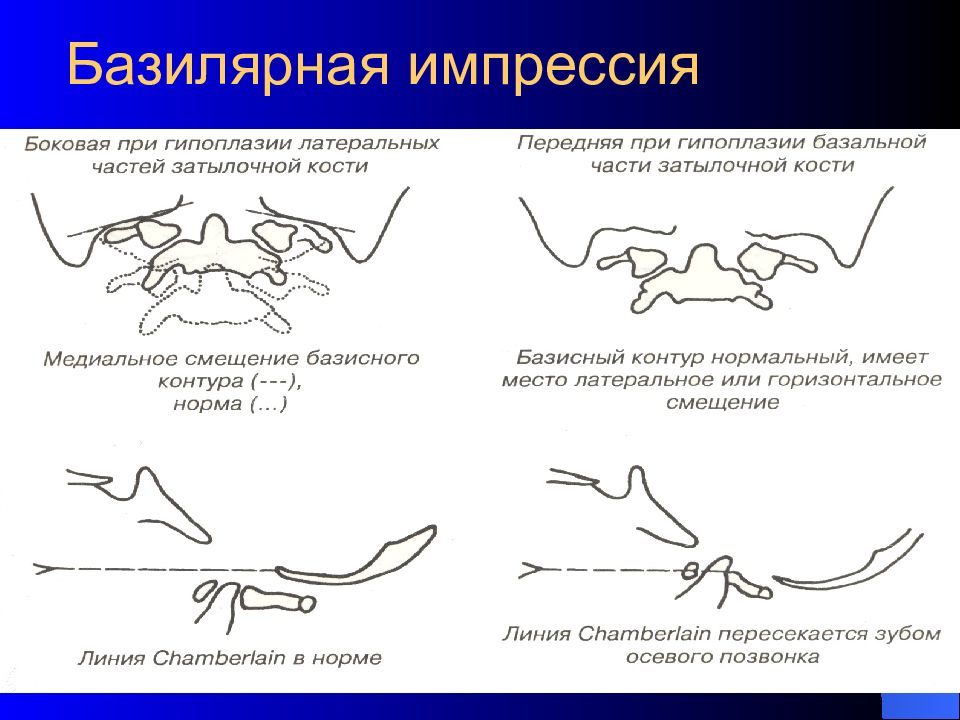

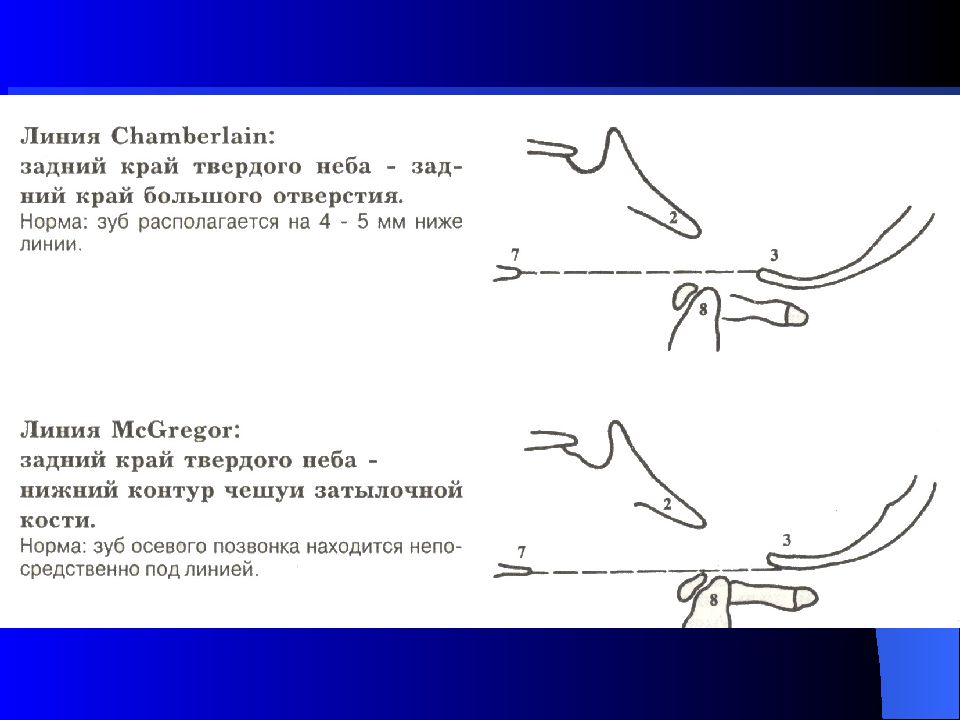

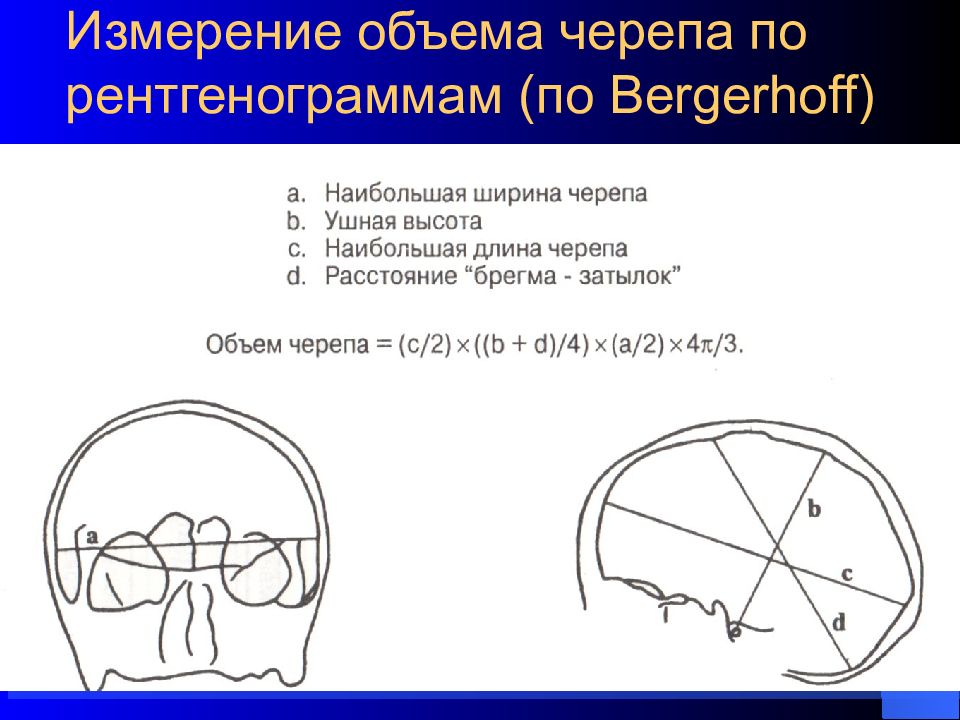

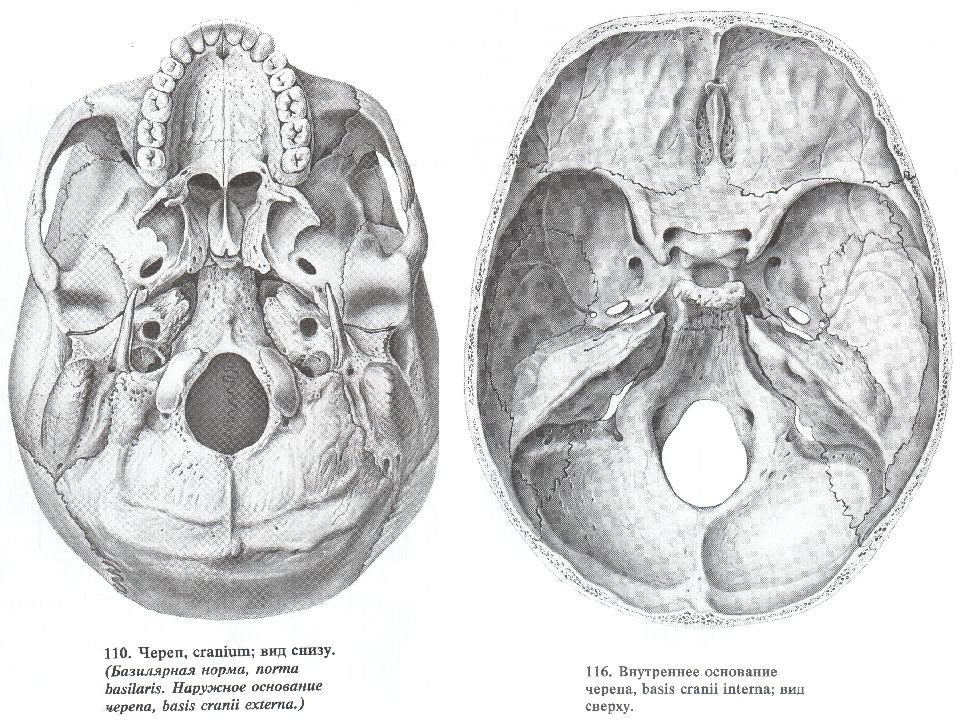

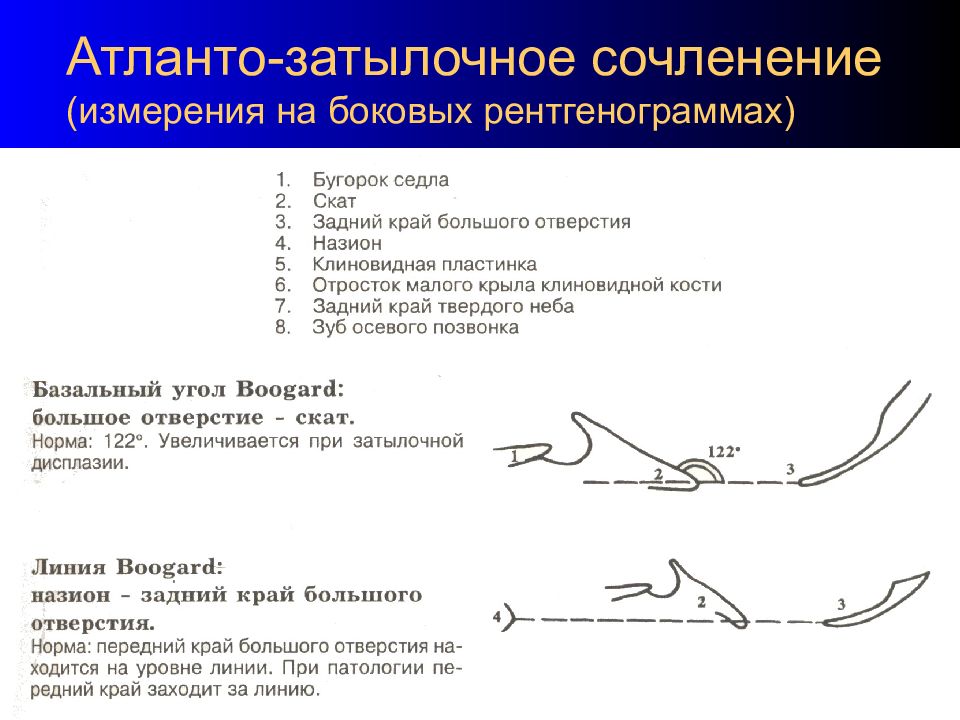

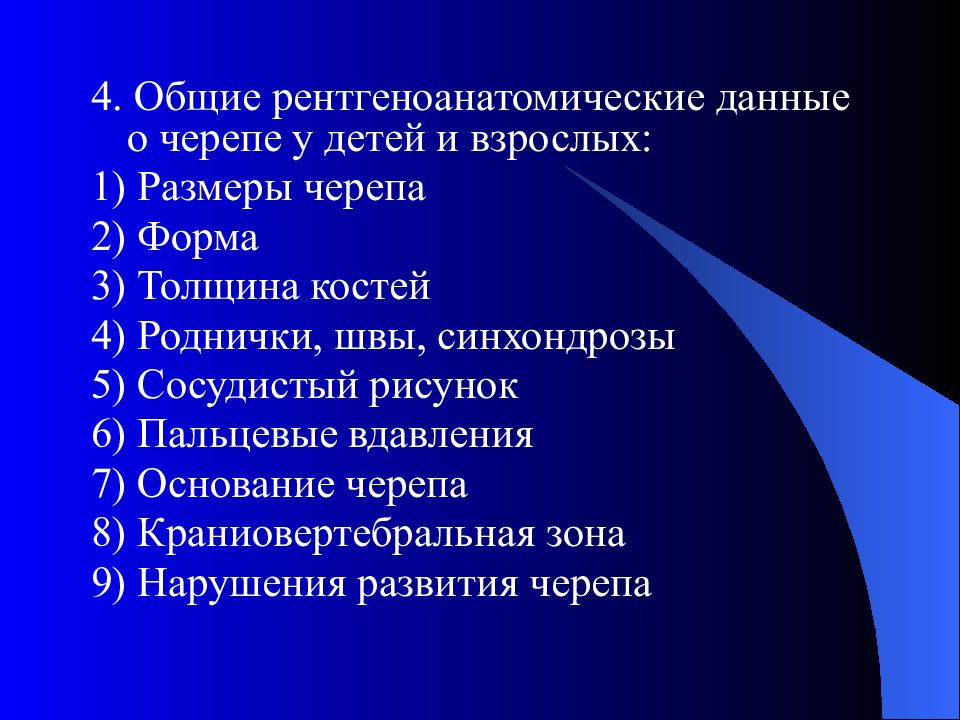

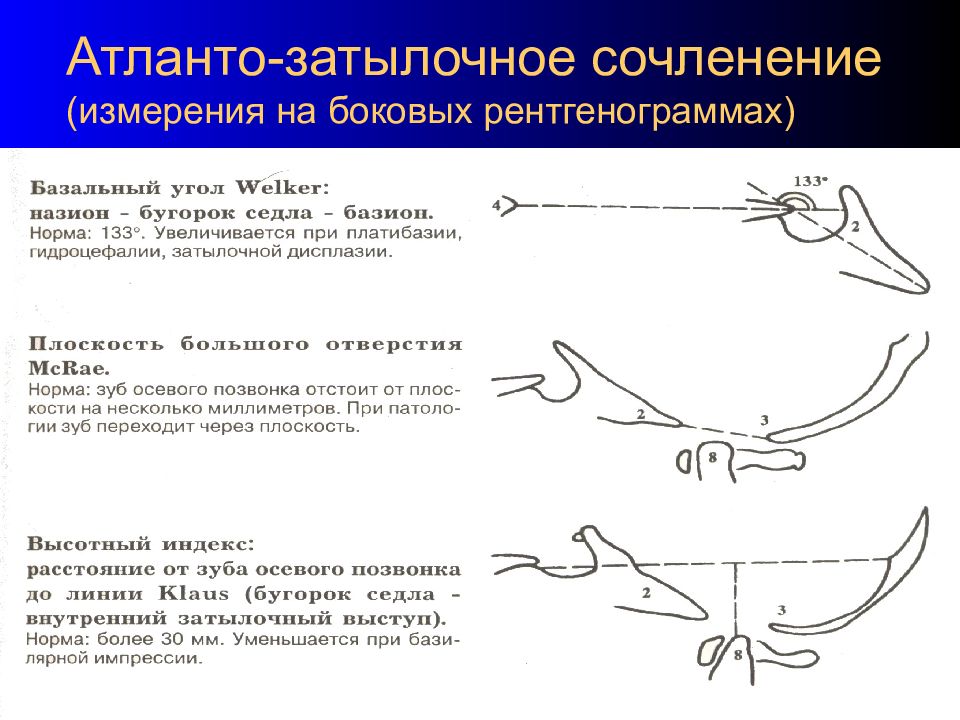

4. Общие рентгеноанатомические данные о черепе у детей и взрослых : 1) Размеры черепа 2) Форма 3) Толщина костей 4) Роднички, швы, синхондрозы 5) Сосудистый рисунок 6) Пальцевые вдавления 7) Основание черепа 8 ) Краниовертебральная зона 9) Нарушения развития черепа
Родовая травма Бытовая и уличная травма Опухоли мозга и костей черепа Аномалии и пороки развития Воспалительные заболевания параназальных синусов
Заболевания орбиты Заболевания зубов и челюстей Заболевания уха Воспалительные и сосудистые заболевания Паразитарные поражения головного мозга

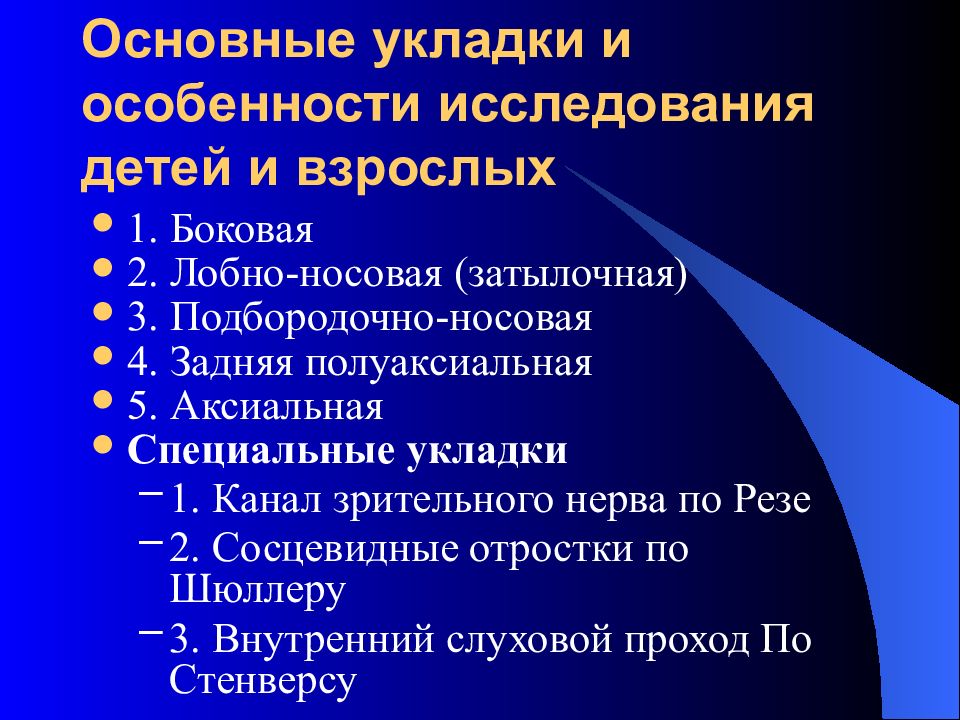

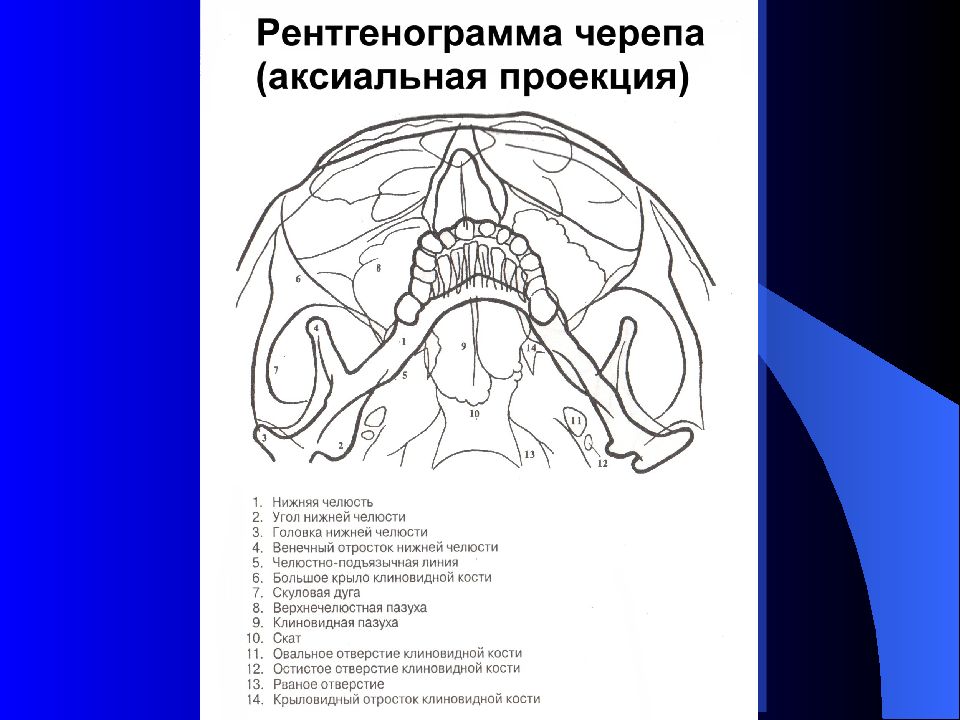

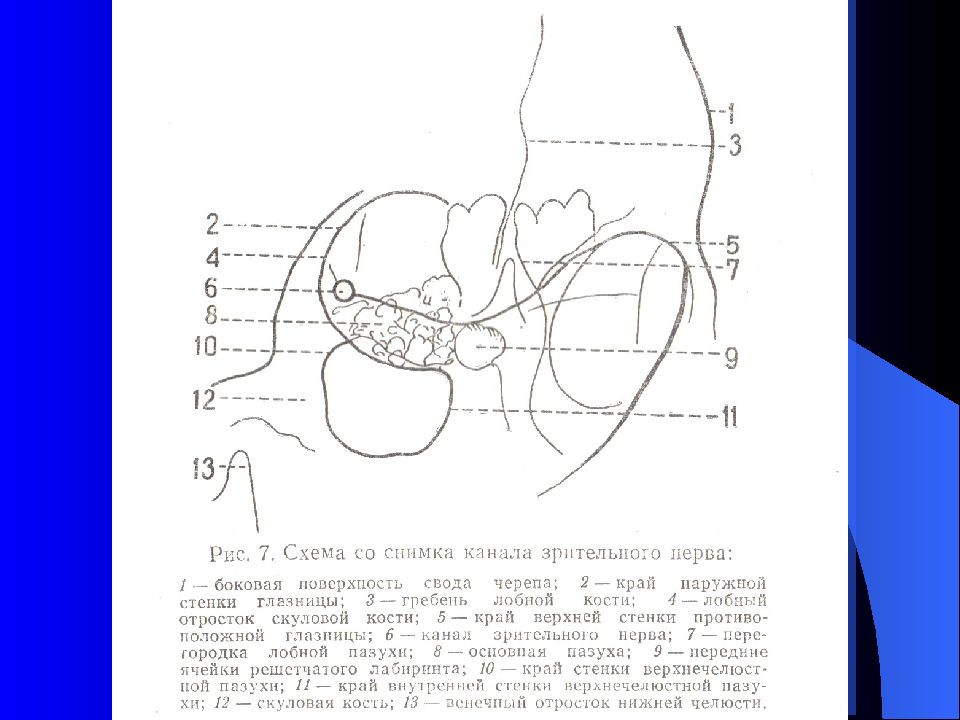

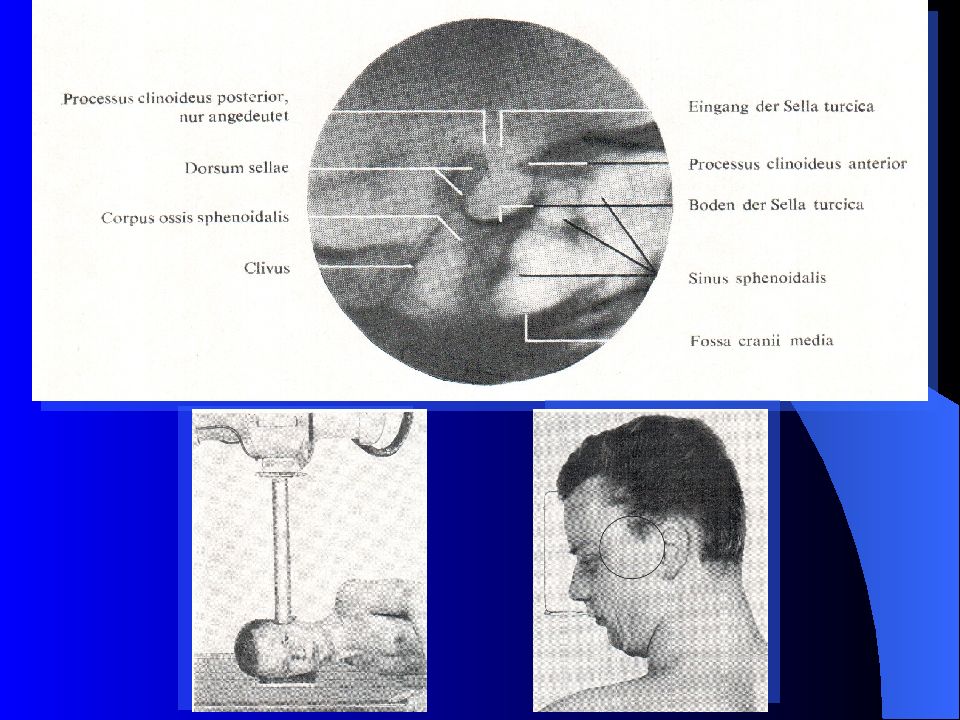

1. Боковая 2. Лобно-носовая (затылочная) 3. Подбородочно-носовая 4. Задняя полуаксиальная 5. Аксиальная Специальные укладки 1. Канал зрительного нерва по Резе 2. Сосцевидные отростки по Шюллеру 3. Внутренний слуховой проход По Стенверсу

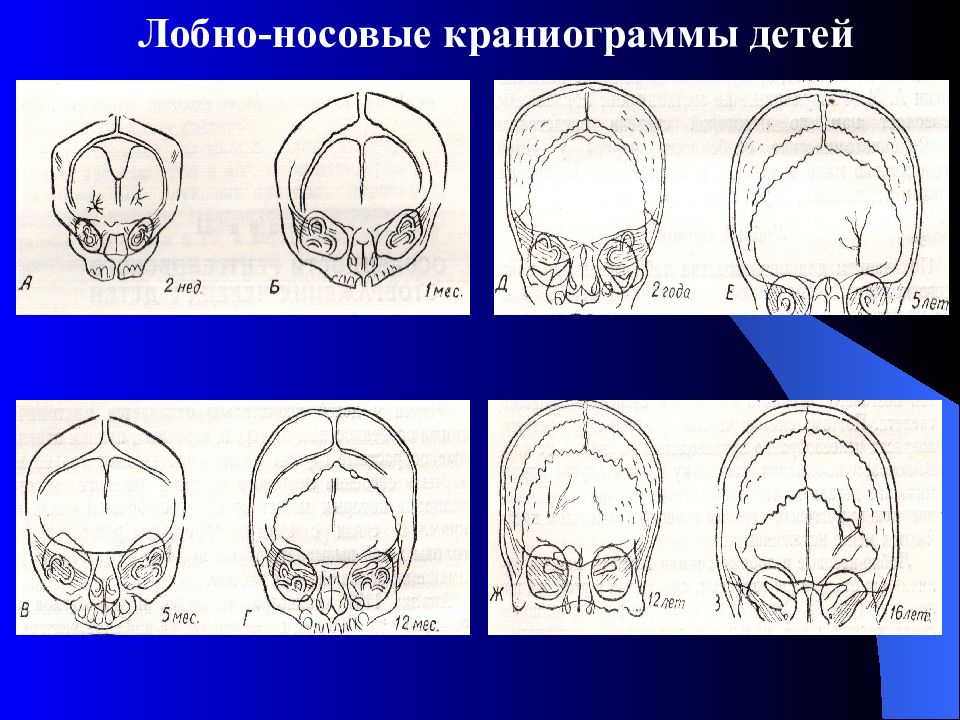

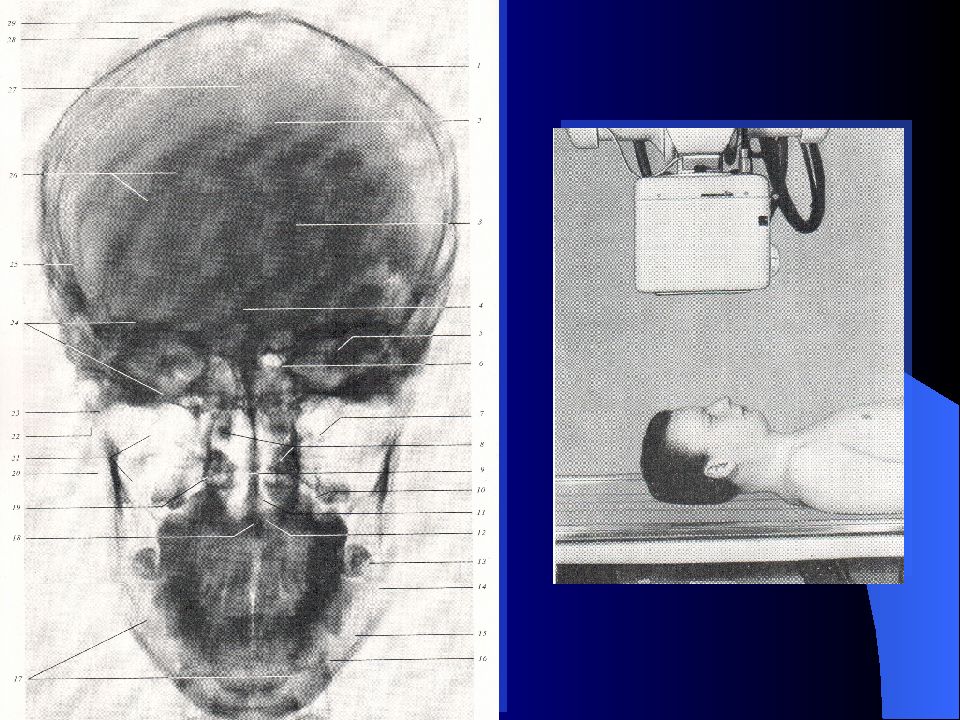

Лобно-носовые краниограммы детей

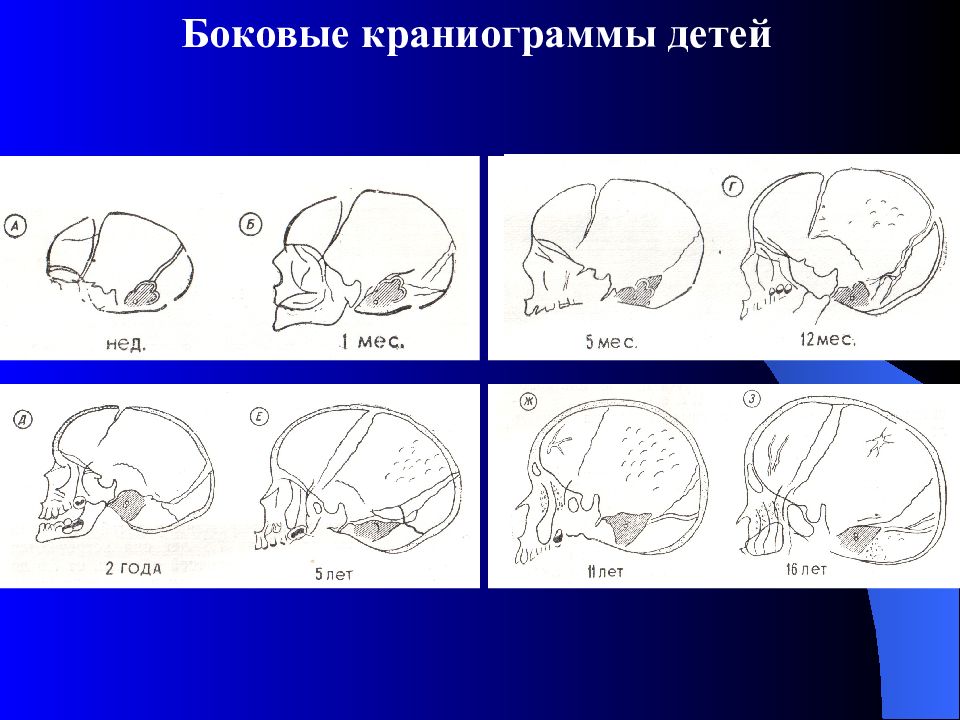

Боковые краниограммы детей

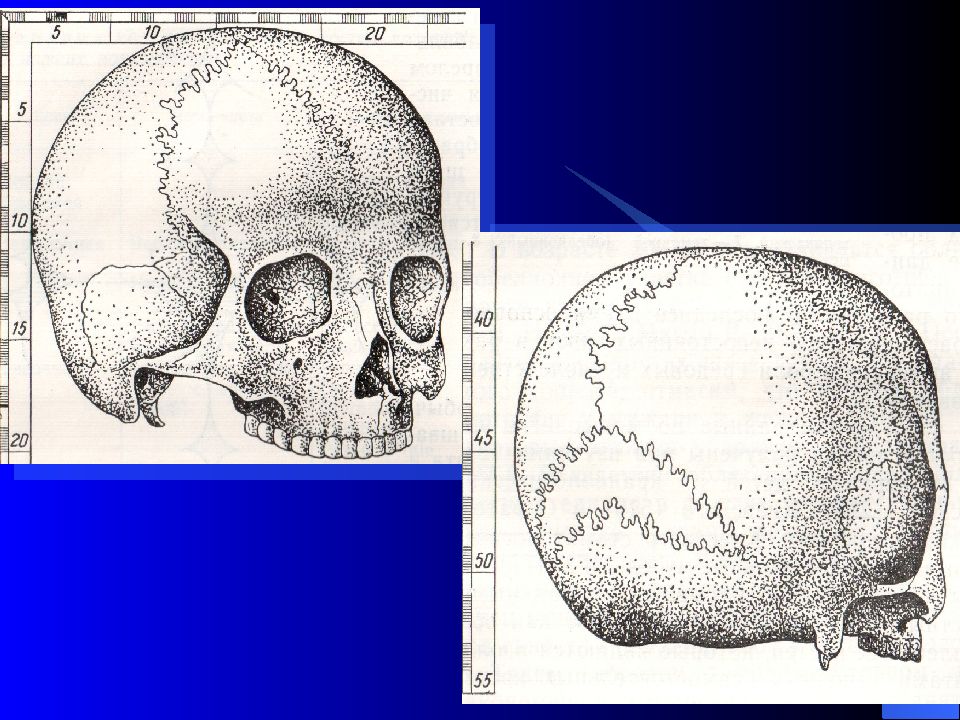

Череп новорожденного; вид справа

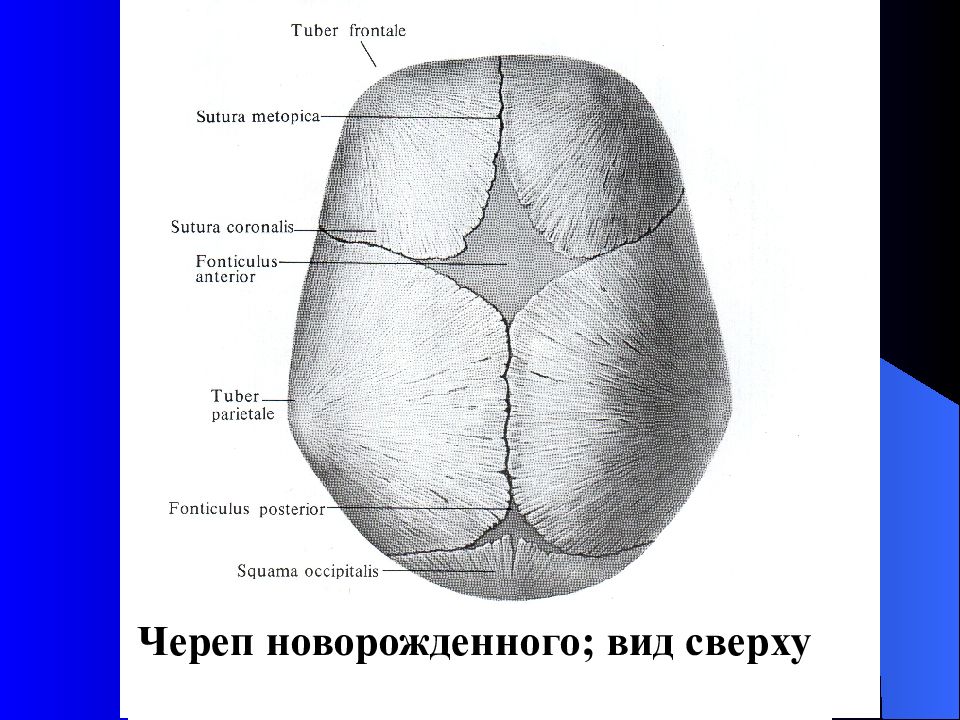

Череп новорожденного; вид сверху

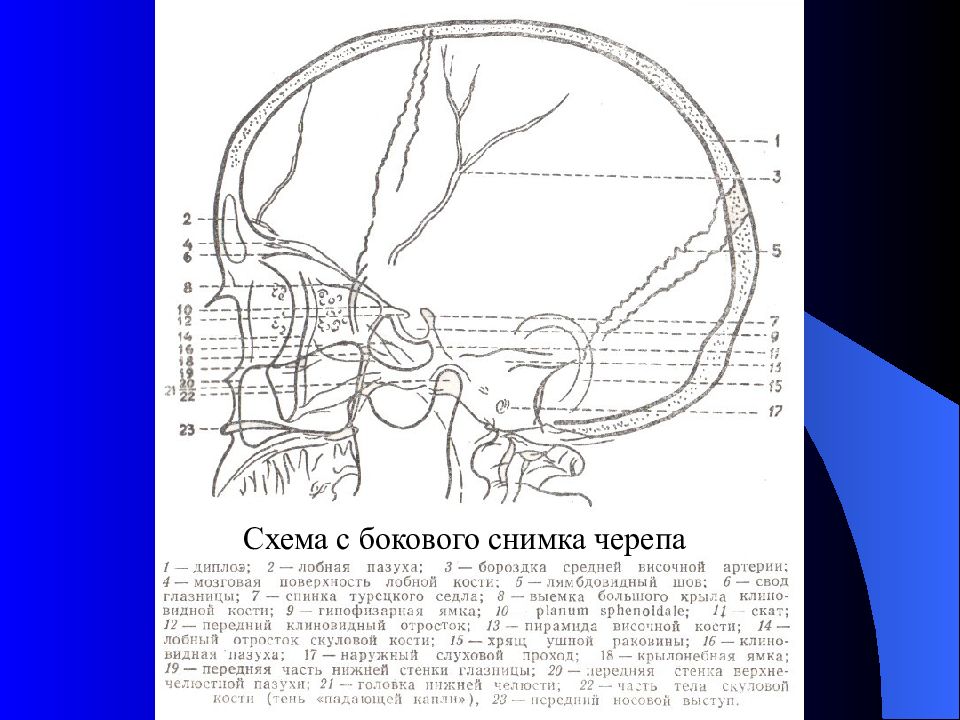

Схема с бокового снимка черепа
Схема с лобного снимка черепа

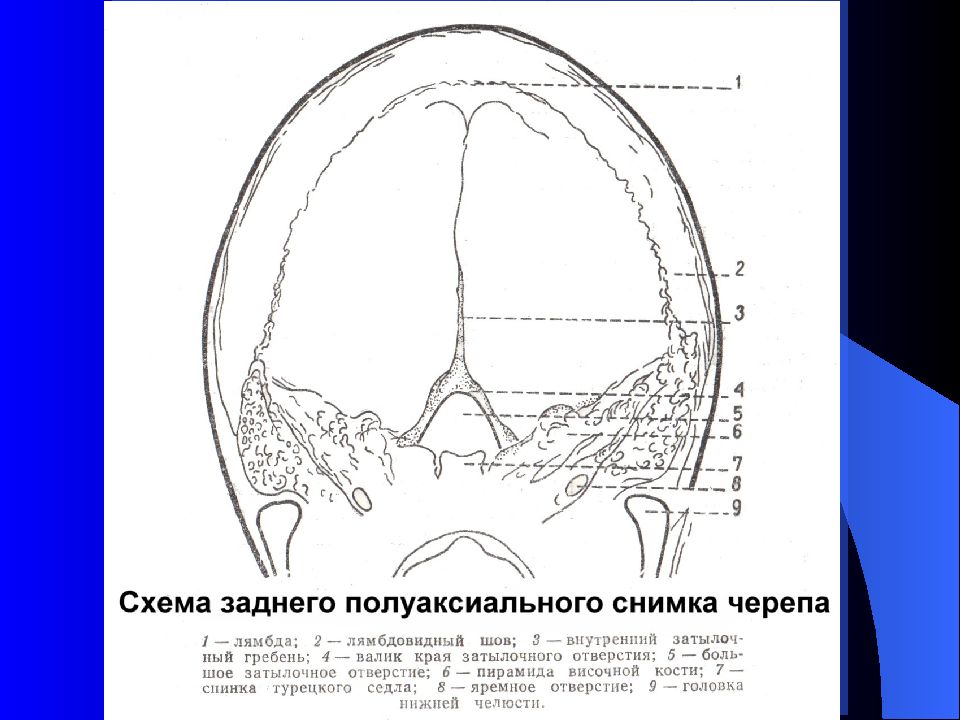

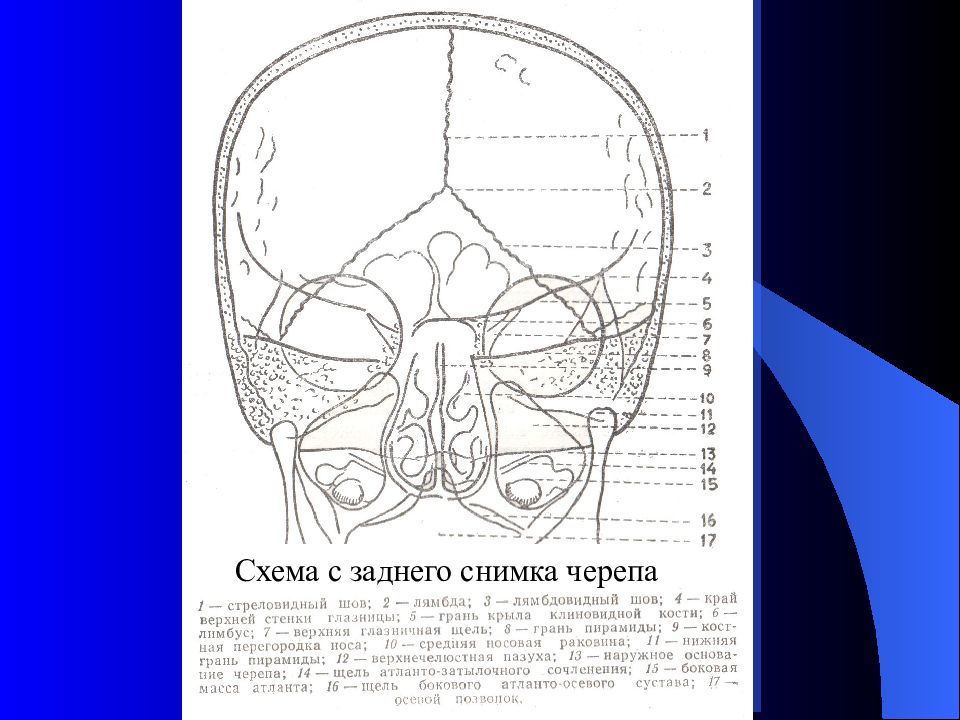

Схема с заднего снимка черепа

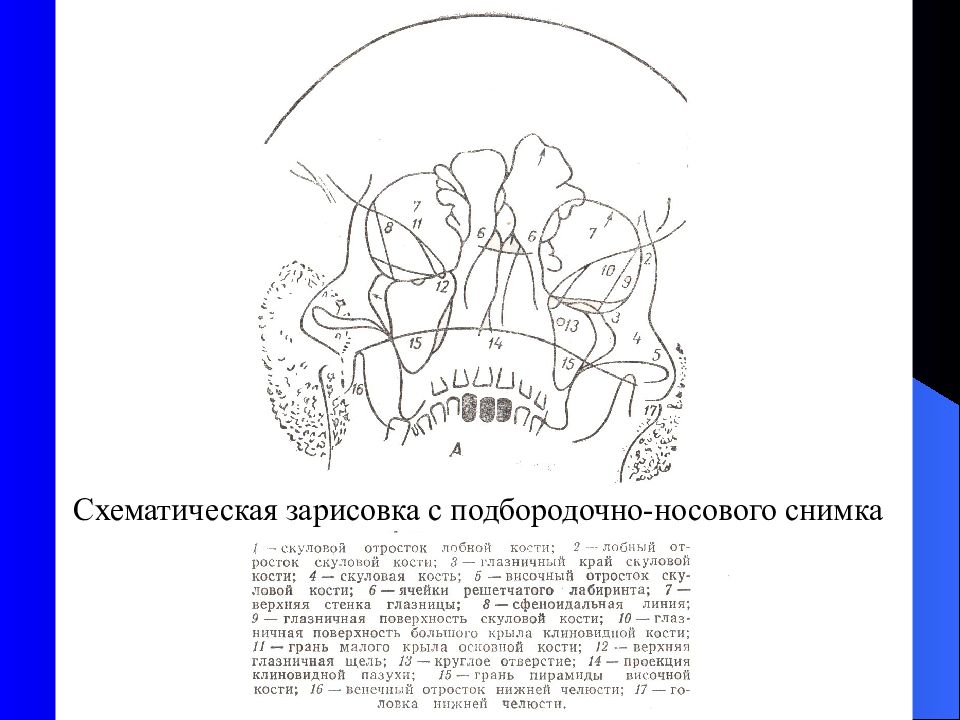

Схематическая зарисовка с подбородочно-носового снимка
1. Маленький возраст 2. Тяжелое состояние 3. Нет фиксирующих устройств 4. Нет специальных аппаратов 5. Мало специалистов по детской рентгенологии 6. Защита от ионизирующих излучений (лучевая нагрузка)

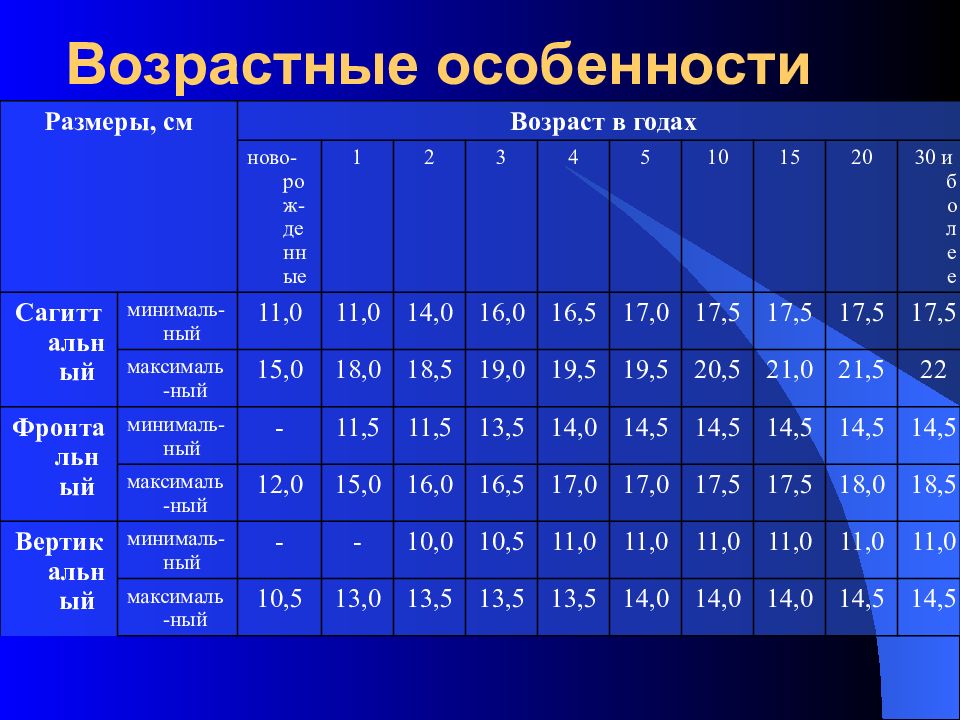

Размеры, см Возраст в годах ново-рож-денные 1 2 3 4 5 10 15 20 30 и более Сагиттальный минималь-ный 11,0 11,0 14,0 16,0 16,5 17,0 17,5 17,5 17,5 17,5 максималь-ный 15,0 18,0 18,5 19,0 19,5 19,5 20,5 21,0 21,5 22 Фронтальный минималь-ный - 11,5 11,5 13,5 14,0 14,5 14,5 14,5 14,5 14,5 максималь-ный 12,0 15,0 16,0 16,5 17,0 17,0 17,5 17,5 18,0 18,5 Вертикальный минималь-ный - - 10,0 10,5 11,0 11,0 11,0 11,0 11,0 11,0 максималь-ный 10,5 13,0 13,5 13,5 13,5 14,0 14,0 14,0 14,5 14,5 Возрастные особенности
Возраст в годах Толщина кости (мм) лобной теменной затылочной Новорожденные до 1 до 1 до 1 до 4 1,5-6,0 1,5-6,0 1,0-5,0 5-9 3,0-7,0 3,0-9,0 3,0-7,0 10-14 3,0-8,0 4,0-9,0 3,0-7,0 15-19 3,0-9,0 4,0-10,0 4,0-9,0 20-29 5,0-10,0 5,0-11,0 4,0-9,0 30-39 5,0-10,0 5,0-11,0 4,0-10,0 Возрастные особенности
Кости ламбовидного (1) и стрелковидного(2) швов и затылочного родничка(3)

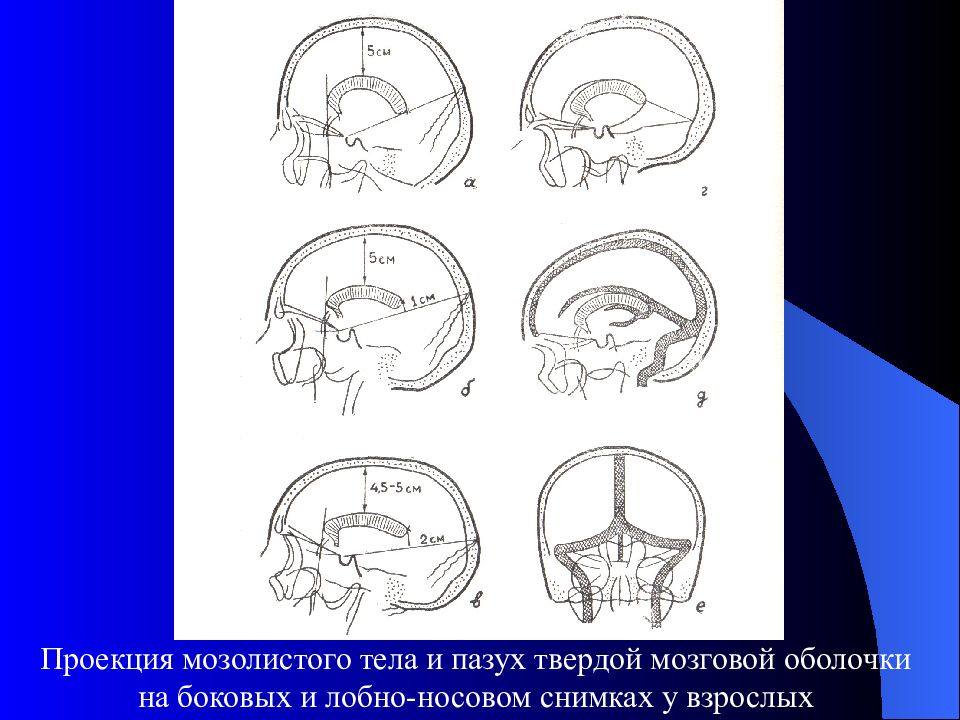

Проекция мозолистого тела и пазух твердой мозговой оболочки на боковых и лобно-носовом снимках у взрослых
Схематическое изображение вен и синусов мозга в боковой проекции

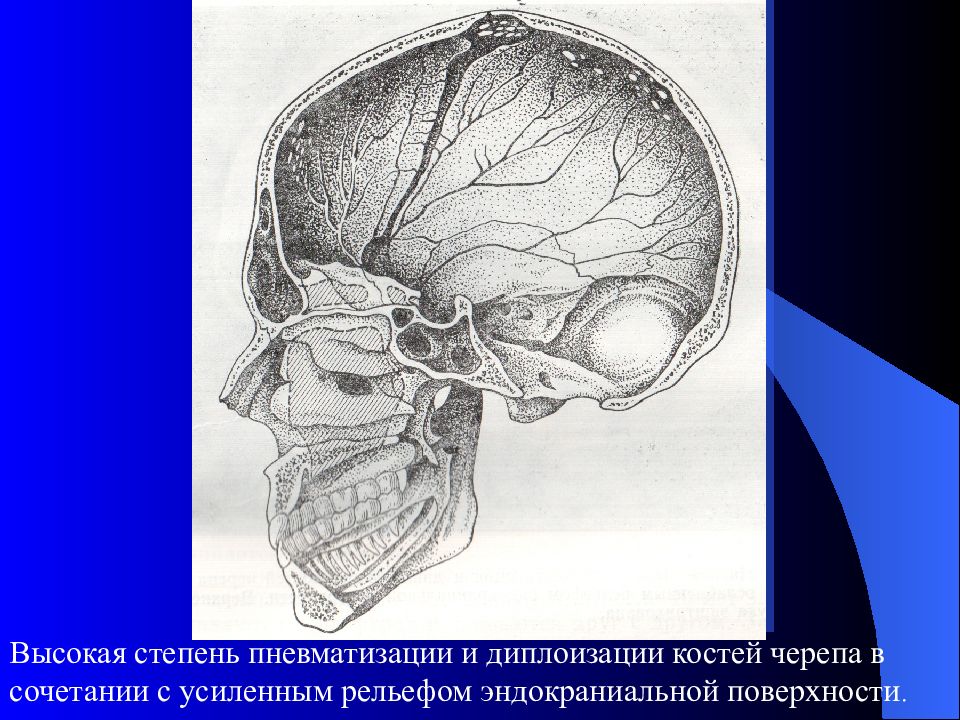

Высокая степень пневматизации и диплоизации костей черепа в сочетании с усиленным рельефом эндокраниальной поверхности.

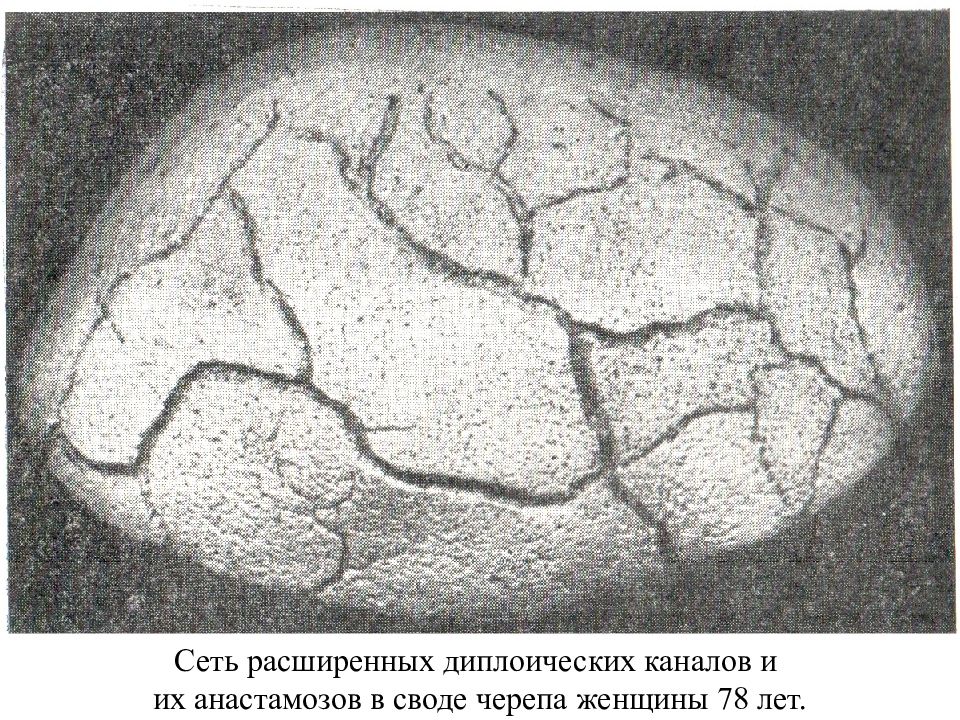

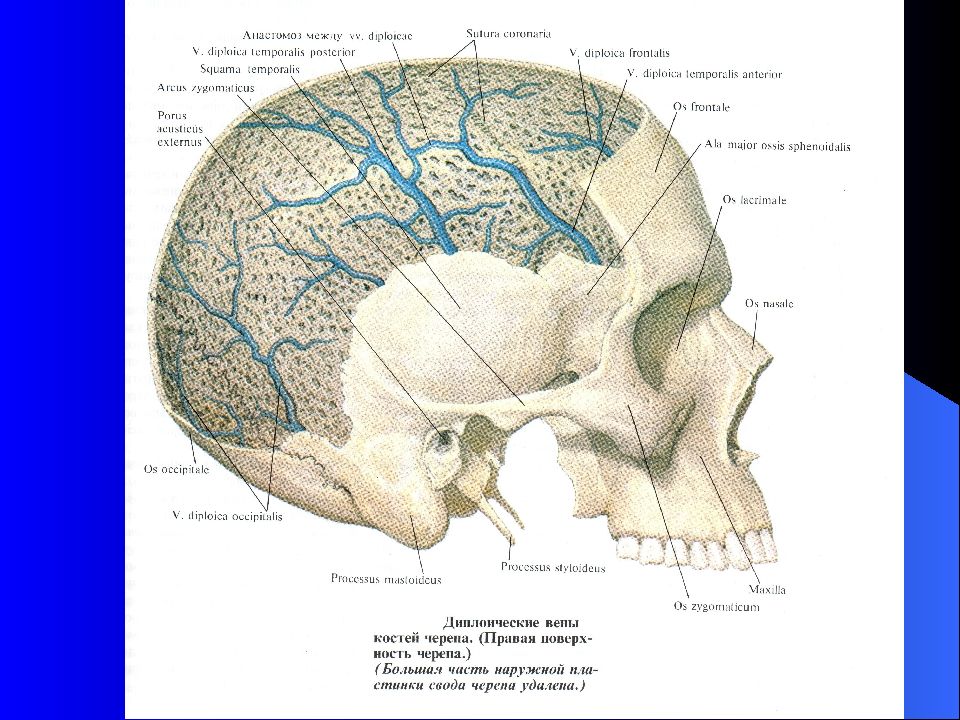

Сеть расширенных диплоических каналов и их анастамозов в своде черепа женщины 78 лет.

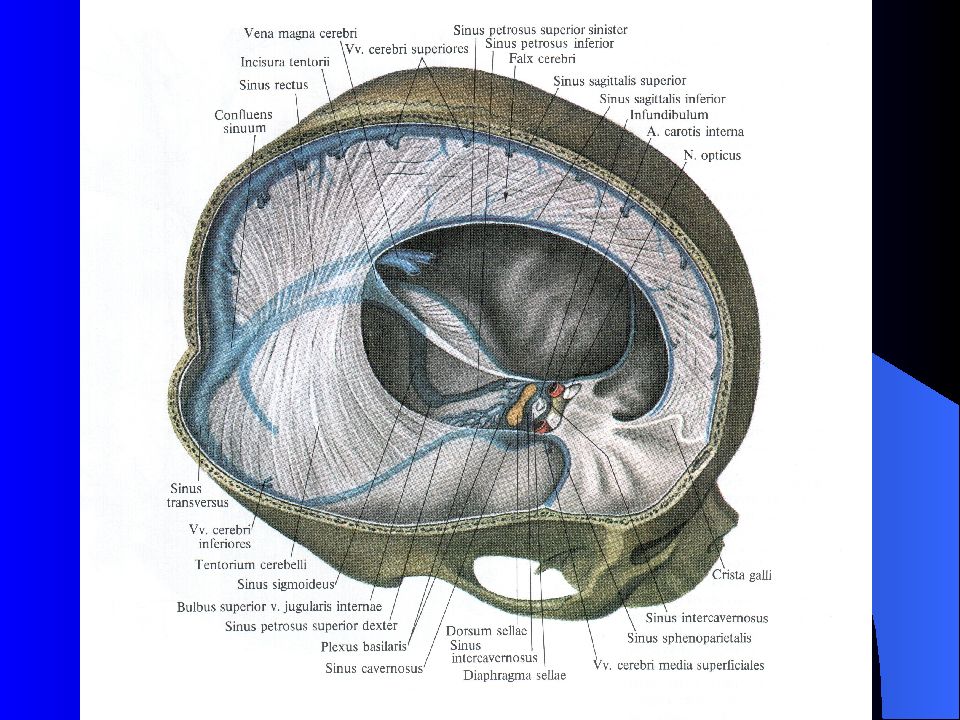

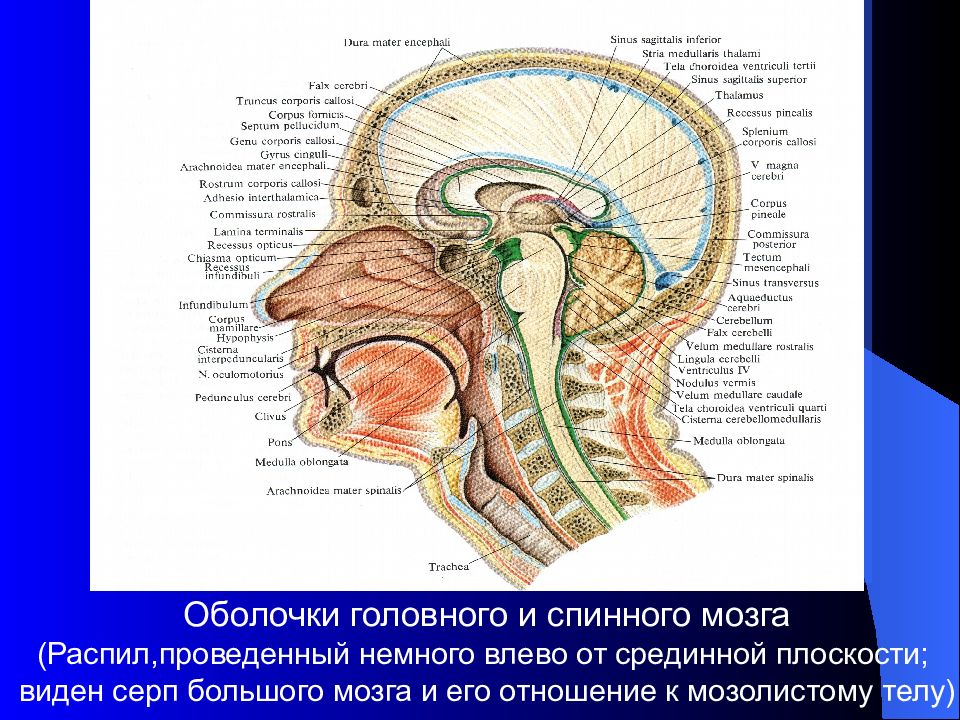

Оболочки головного и спинного мозга (Распил,проведенный немного влево от срединной плоскости; виден серп большого мозга и его отношение к мозолистому телу)
