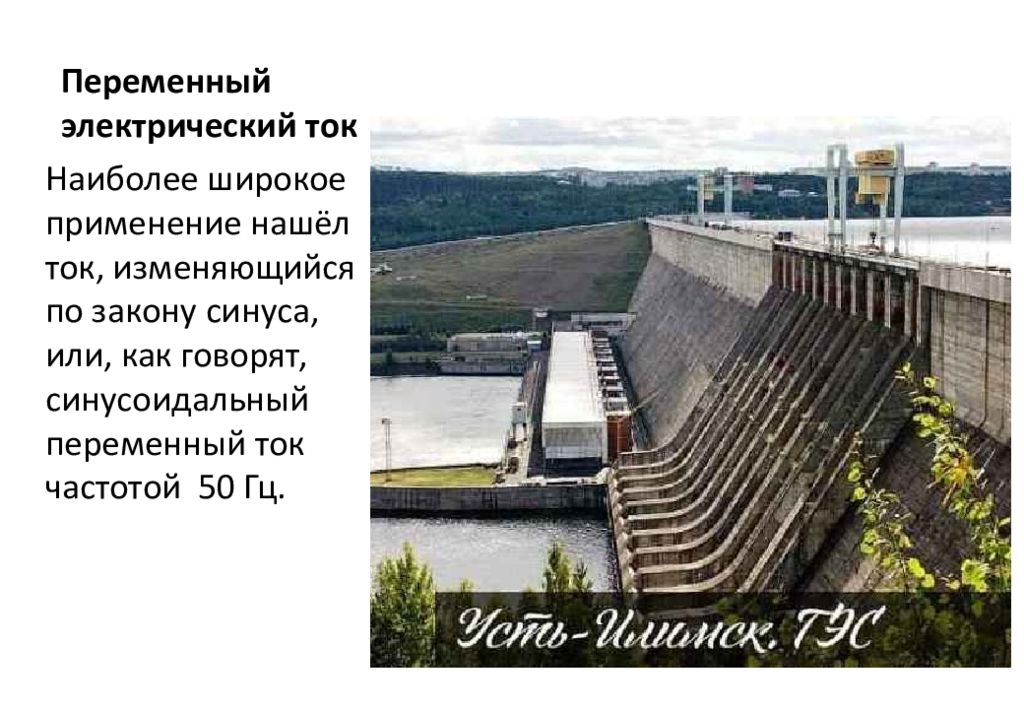

Переменный электрический ток
Наиболее широкое применение нашёл ток, изменяющийся по закону синуса, или, как говорят, синусоидальный переменный ток частотой 50 Гц.

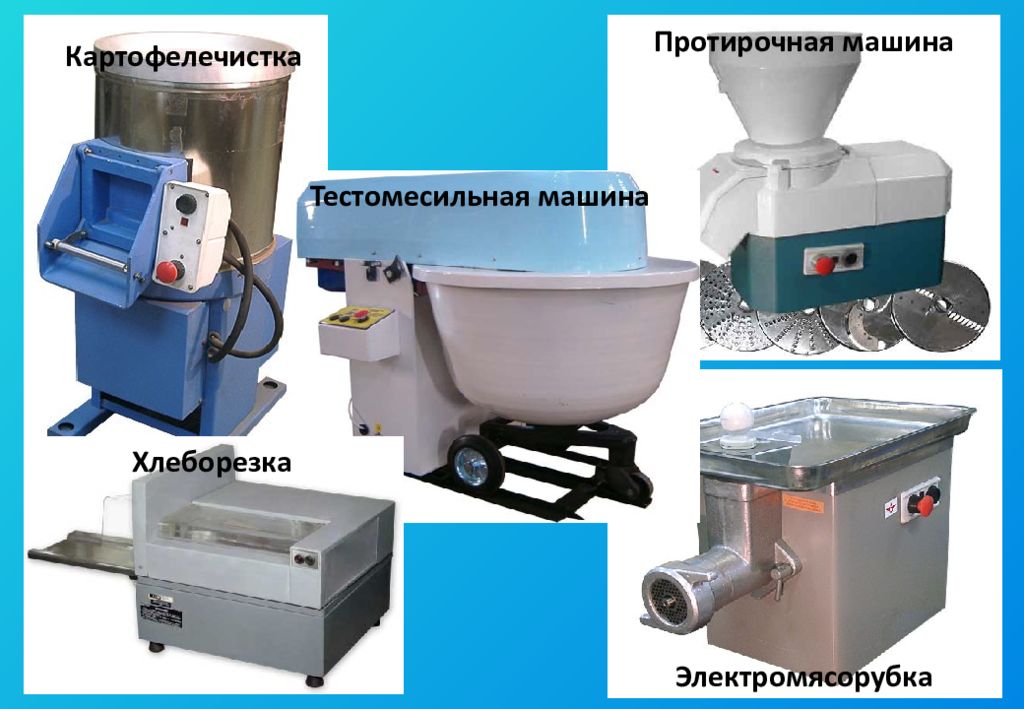

Картофелечистка Протирочная машина Электромясорубка Тестомесильная машина Хлеборезка

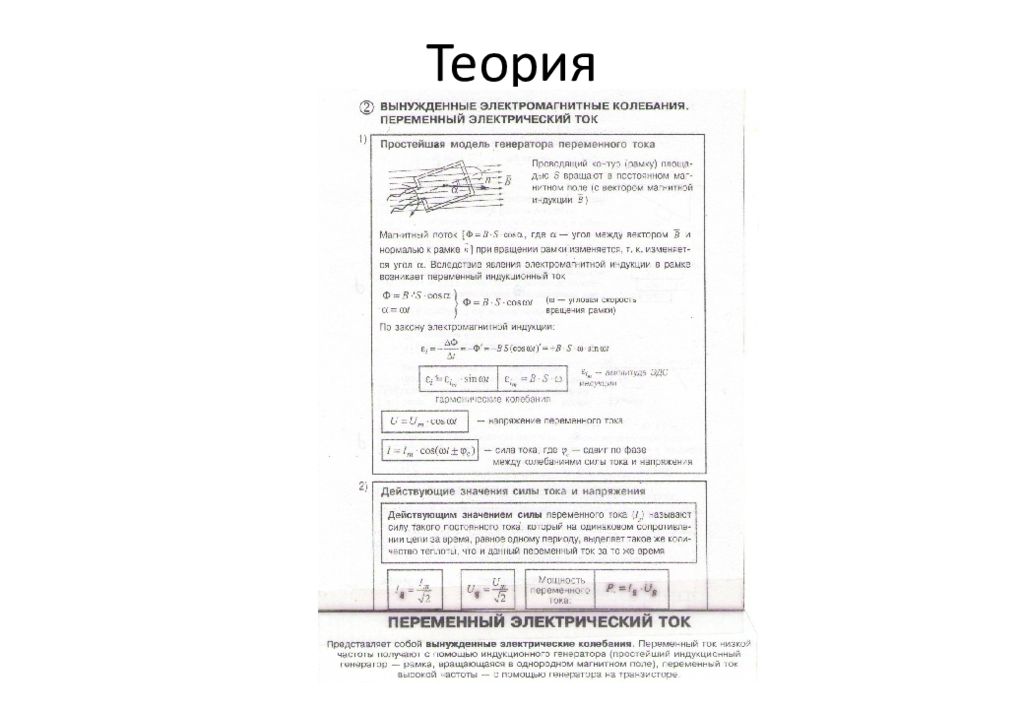

Электрический ток величина и направление которого меняются с течением времени называется переменным. Переменный электрический ток представляет собой вынужденные электромагнитные колебания.
Переменный ток может возникать при наличии в цепи переменной ЭДС. Получение переменной ЭДС в цепи основано на явлении электромагнитной индукции. Для этого проводящую рамку равномерно с угловой скоростью ω вращают в однородном магнитном поле. При этом значение угла α между нормалью к рамке и вектором магнитной индукции будет определяться выражением: Получение переменной эдс
Ф = BS cos α, где α = 2πν t – угол поворота рамки, ν – частота вращения. Но 2πν = ω – это циклическая частота, поэтому Ф = BS cos ω t.
е = Ԑ m sin ω t, u = U m sin ω t, i =I m sin ω t.
Согласно закона электромагнитной индукции, при изменении потока магнитной индукции, пронизывающего контур, в контуре возникает ЭДС индукции, равная производной магнитного потока: максимальное значение или амплитуда ЭДС Если рамка содержит N витков, то амплитуда возрастает в N раз.

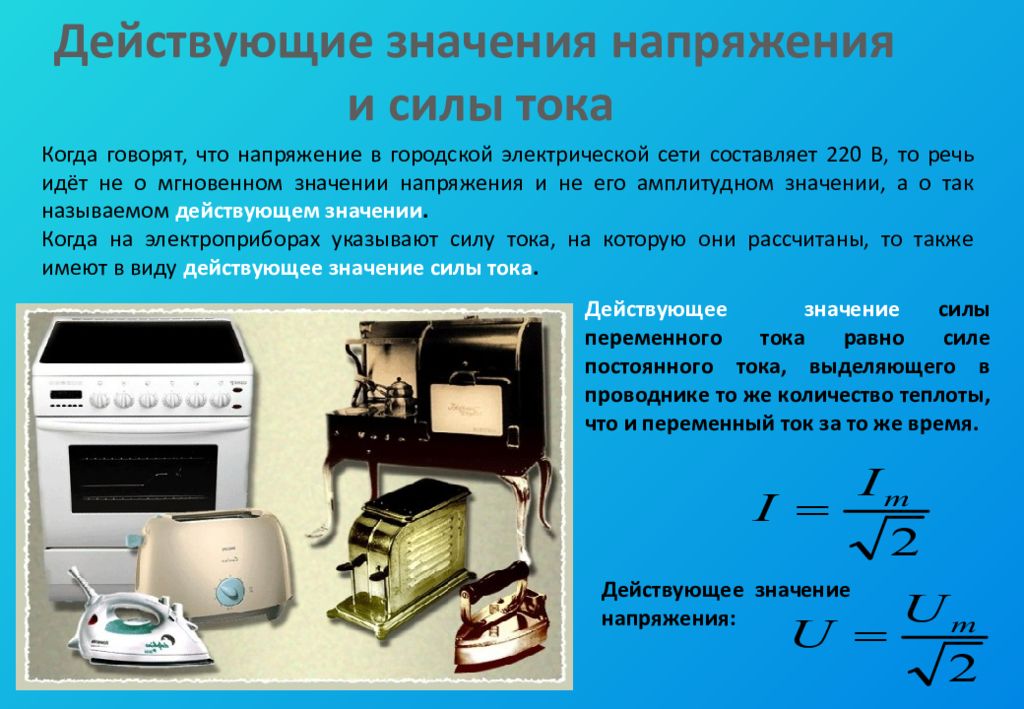

Действующие значения напряжения и силы тока Когда говорят, что напряжение в городской электрической сети составляет 220 В, то речь идёт не о мгновенном значении напряжения и не его амплитудном значении, а о так называемом действующем значении. Когда на электроприборах указывают силу тока, на которую они рассчитаны, то также имеют в виду действующее значение силы тока. Действующее значение силы переменного тока равно силе постоянного тока, выделяющего в проводнике то же количество теплоты, что и переменный ток за то же время. Действующее значение напряжения:
Мощность в цепи переменного тока Мощность в цепи переменного тока определяется теми же соотношениями, что и мощность постоянного тока, в которые вместо силы постоянного тока и постоянного напряжения подставляют соответствующие действующие значения :

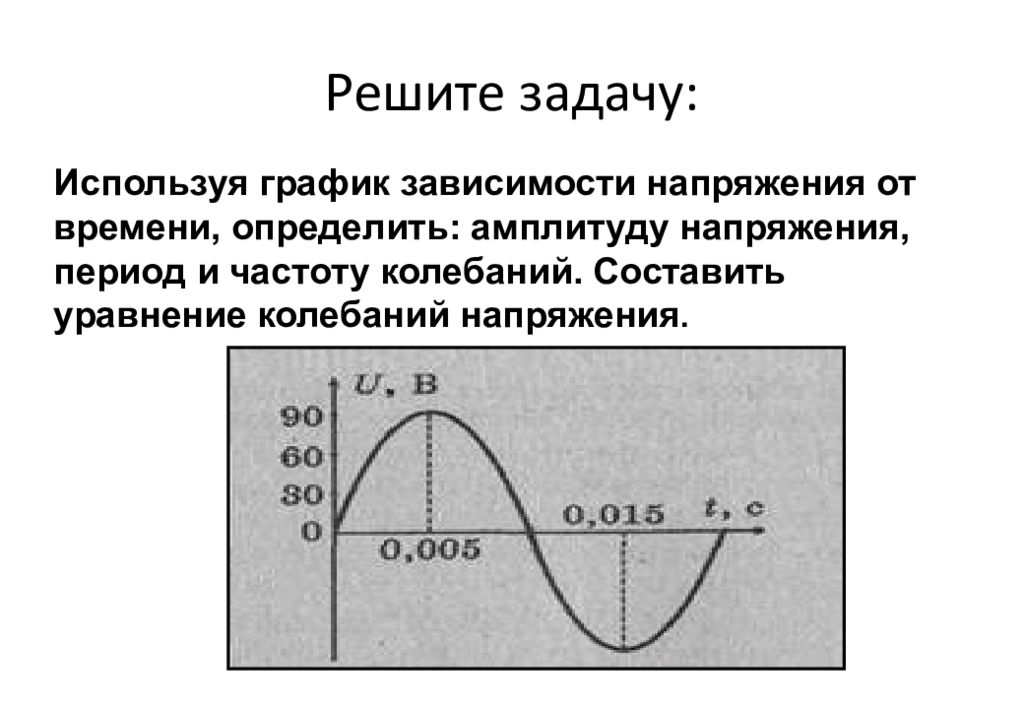

Используя график зависимости напряжения от времени, определить: амплитуду напряжения, период и частоту колебаний. Составить уравнение колебаний напряжения.
Используя график зависимости силы тока от времени, определить: амплитуду силы тока, период и частоту колебаний. Составить уравнение колебаний силы тока.

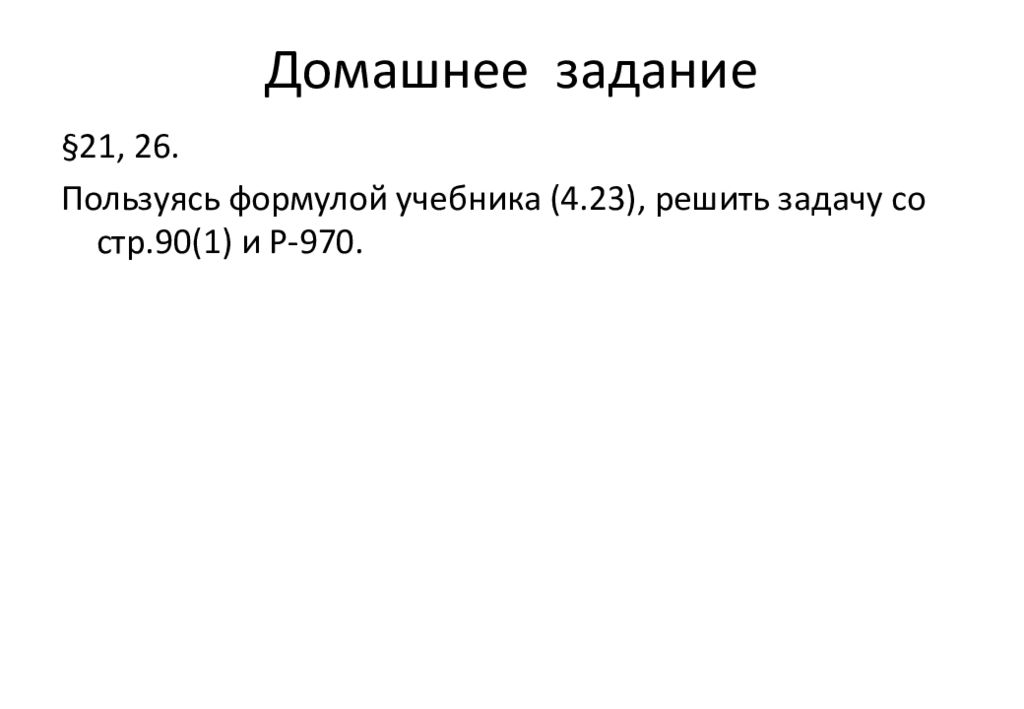

§21, 26. Пользуясь формулой учебника (4.23), решить задачу со стр.90(1) и Р-970.
